Produkto tipas	Lankinio suvirinimo aparatas
Prekės ženklas	Scheppach
Modelis	WSE1100
Maitinimo įtampa	230 V ~ 50/60 Hz
Suvirinimo srovė	20 - 160 A (reguliuojama)
Darbo ciklas	25 % esant 160 A, 60 % esant 100 A, 100 % esant 80 A
Tuščiosios eigos įtampa (U0)	85 V
Energijos efektyvumas	85 %
Sunaudojama galia tuščiąja eiga	0 W
Svoris	6,6 kg
Apsaugos klasė	IP21S
Izoliacijos klasė	B
Terminė apsauga	Taip (šviesos indikatorius)
Aušinimo ventiliatorius	Taip
Suvirinimo tipas	Rankinis lankinis suvirinimas dengtaisiais elektrodais (MMA)
Suvirinamos medžiagos	Anglinis plienas, legiruotasis plienas, nerūdijantis plienas, varis, aliuminis, titanas ir kt.
Elektrodų skersmenys	1,6 - 4,0 mm
Pridedami priedai	Elektrodų laikiklis, masės spaustukas, suvirinimo kaukė su stiklu, šepetys/kūjis, petneša, 3 elektrodai
Priežiūra ir valymas	Atjunkite prieš valydami; išpūskite dulkes, patikrinkite kabelius ir jungtis
Dėvimos dalys	Elektrodų laikiklis, masės spaustukas
Remonto galimybė	Remontą atlieka tik kvalifikuotas personalas
Garantija	Atitinka teisės aktus (apie defektus pranešama per 8 dienas)
Standartai	EN 60974-1, CE

Dažnai užduodami klausimai - WSE1100 SCHEPPACH

Kaip sureguliuoti suvirinimo srovę ant Scheppach WSE1100?

Naudokite priekiniame skydelyje esantį potenciometrą (2) srovei reguliuoti nuo 20 iki 160 A. Nustatymas priklauso nuo elektrodo skersmens: pavyzdžiui, 2,5 mm elektrodui nustatykite nuo 60 iki 110 A.

Kokius elektrodus galiu naudoti su šiuo suvirinimo aparatu?

Šis aparatas priima dengtus elektrodus (lazdeles), kurių skersmuo nuo 1,6 iki 4,0 mm. Suvirinimo srovė turi būti pritaikyta pagal instrukcijoje pateiktą lentelę.

Kaip prijungti suvirinimo kabelius?

Prijunkite elektrodų laikiklio kabelį (9) prie teigiamos greitosios jungties (6), o masės kabelį (10) prie neigiamos greitosios jungties (7). Sukite kištukus pagal laikrodžio rodyklę, kad užfiksuotumėte. Įsitikinkite, kad prietaisas atjungtas jungiant.

Ką daryti, jei užsidega terminės apsaugos indikatorius?

Indikatorius rodo perkaitimą. Nedelsdami nustokite suvirinti ir leiskite prietaisui atvėsti, kol indikatorius užges. Patikrinkite, ar vėdinimo angos nėra užblokuotos.

Kokie yra pagrindiniai saugos reikalavimai suvirinimui?

Visada dėvėkite suvirinimo kaukę su tinkamu filtru, sausas izoliuojančias pirštines, ugniai atsparius apsauginius drabužius ir izoliuojančius batus. Užtikrinkite gerą vėdinimą. Niekada nevirkite lyjant ar drėgnoje aplinkoje.

Kaip prižiūrėti suvirinimo aparatą Scheppach WSE1100?

Atjunkite prietaisą prieš bet kokį valymą. Išorinę dalį valykite suslėgtu oru arba šepetėliu. Reguliariai tikrinkite kabelių ir jungčių būklę. Vidaus priežiūros darbus turi atlikti profesionalas.

Kokia yra tuščiosios eigos įtampa ir ar ji pavojinga?

Tuščiosios eigos įtampa yra 85 V, o tai gali būti pavojinga. Venkite tiesioginio kontakto su įtampingomis dalimis. Visada naudokite izoliuojančias pirštines ir užtikrinkite, kad neįgalioti asmenys laikytųsi atstumo.

Kaip transportuoti ir laikyti suvirinimo aparatą?

Transportavimui naudokite pridėtą petnešą. Laikykite sausoje, tamsioje, nuo šalčio apsaugotoje vietoje, 5–30 °C temperatūroje. Saugokite nuo dulkių ir drėgmės, geriausia originalioje pakuotėje.

Ką daryti, jei aparatas neįsijungia?

Patikrinkite maitinimo lizdą, pagrindinį saugiklį ir jungiklį. Jei pagrindinis saugiklis išjungtas, įjunkite jį iš naujo. Jei problema išlieka, kreipkitės į kvalifikuotą elektriką arba klientų aptarnavimo skyrių.

Ar galiu suvirinti skirtingus metalus, pavyzdžiui, aliuminį ar nerūdijantį plieną?

Taip, Scheppach WSE1100 gali suvirinti aliuminį, nerūdijantį plieną ir kitus metalus, jei naudojami tinkami elektrodai. Dėl elektrodų pasirinkimo ir srovės nustatymo vadovaukitės gamintojo rekomendacijomis.

NAUDOJIMO INSTRUKCIJA WSE1100 SCHEPPACH

Simbolių ant įrenginio aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį į galimą riziką. Saugos simboliai ir juos lydintys paaiš- kinimai turi būti tiksliai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

	Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės!
EN 60974-1	Rankinio lankinio suvirinimo aparatų su ribota įjungimo trukme Europos standartas.
	Vienfazis statinis dažnio keitiklis – transformatorius – lygintuvas
	Rankinio lankinio suvirinimo su glaistytuoju elektrodu simbolis
	Nuolatinė srovė
	Tinka virinti, kai elektra kelia didelį pavojų
	Tinklo jėjimas; fazių skaičius ir kintamosios srovės simbolis bei skaičiuotinė dažnio vertė
	Vardinė tuščiosios eigos įtampa
	Tinklo įtampa
[07X2]	Įjungimo trukmė
	Suvirinimo srovė
[044T]	Suvirinimo įtampa [V]
[K7X8]	Didžiausioji tinklo srovės skaičiuotinė vertė
I_ef.	Didžiausiosios tinklo srovės efektinė vertė [A]
IP21S	Apsaugos laipsnis
B	Izoliacijos klasė
	Atsargiai! Elektros smūgio pavojus!
	Suvirinimo elektrodo sukeltas elektros smūgis gali būti mirtinas
	Įkvėpus suvirinimo dūmų, gali kilti pavojus sveikatai.
	Elektromagnetiniai laukai gali sutrikdyti širdies stimuliatorių veikimą.
	Suvirinant susidariusios kibirkštys gali sukelti sprogimą arba gaisrą.
	Elektros lanko spinduliai gali sužaloti akis ir pažeisti odą.
	Nenaudokite aparato lauke ir niekada lyjant lietui.
Dėmesio!	Su Jūsų sauga susijusias vietas mes pažymėjome šiuo ženklu

Turinys: Puslapis:

1. Ivadas.... 188
2. Irenginio aprašymas (A pav.)....188
3. Komplektacija 188
4. Naudojimas pagal paskirtį 188
5. Saugos nurodymai....189
6. Techniniai duomenys....193
7. Išpakavimas....193
8. Surinkimas / prieš eksploatacijos pradžią.... 193
9. Paleidimas 194
10. Elektros prijungimas 194
11. Techninė priežiūra ir valymas.... 195
12. Transportavimas 195
13. Laikymas.... 195
14. Utilizavimas ir pakartotinis atgavimas 195
15. Sutrikimų šalinimas.... 196

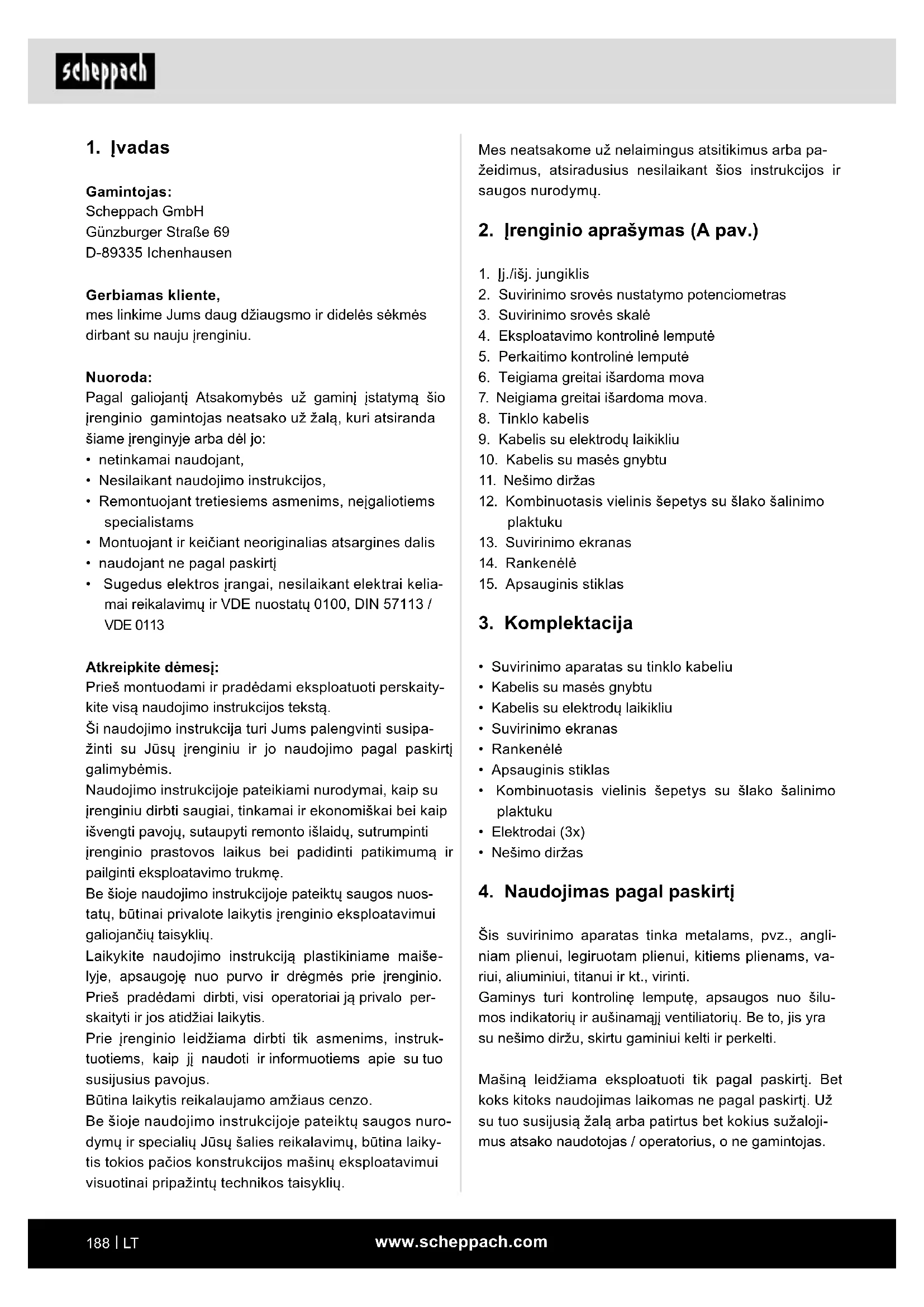

1. Ivadas

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu.

Nuoroda:

Pagal galiojanti Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,
• Nesilaikant naudojimo instrukcijos,
• Remontuojant tretiesiems asmenims, neigaliotiems specialistams
  • Montuojant ir keičiant neoriginalias atsargines dalis
  • naudojant ne pagal paskirtj
• Sugedus elektros įrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE 0113

Atkreipkite dèmesj:

Prieš montuodami ir pradėdami eksploatuoti perskaity-kite visą naudojimo instrukcijos tekstą.

Ši naudojimo instrukcija turi Jums palengvinti susipa-žinti su Jūsų įrenginiu ir jo naudojimo pagal paskirtį galimybėmis.

Naudojimo instrukcijoje pateikiami nurodymai, kaip su jrenginiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti jrenginio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.

Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis įrenginio eksploatavimui galiojančių taisyklių.

Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie įrenginio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis.

Prie jrenginio leidžiama dirbti tik asmenims, instruktuotiems, kaip jj naudoti ir informuotiems apie su tuo susijusius pavojus.

Būtina laikytis reikalaujamo amžiaus cenzo.

Be šioje naudojimo instrukcijoje pateiktų saugos nurodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis tokios pačios konstrukcijos mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.

Mes neatsakome už nelaimingus atsitikimus arba pa- žeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Irenginio aprašymas (A pav.)

1. Ij./išj. jungiklis
2. Suvirinimo srovės nustatymo potenciometras
3. Suvirinimo srovės skalė
4. Eksploatavimo kontrolinė lemputė
5. Perkaitimo kontrolinė lemputė
6. Teigiama greitai išardoma mova
7. Neigiama greitai išardoma mova.
8. Tinklo kabelis
9. Kabelis su elektrodų laikikliu
10. Kabelis su masès gnybtu
11. Nešimo diržas
12. Kombinuotasis vielinis šepetys su šlako šalinimo plaktuku
13. Suvirinimo ekranas
14. Rankenèlè
15. Apsauginis stiklas

3. Komplektacija

• Suvirinimo aparatas su tinklo kabeliu
  • Kabelis su masès gnybtu
  • Kabelis su elektrodų laikikliu
• Suvirinimo ekranas
• Rankenèlè
• Apsauginis stiklas
• Kombinuotasis vielinis šepetys su šlako šalinimo plaktuku
• Elektrodai (3x)
• Nešimo diržas

4. Naudojimas pagal paskirti

Šis suvirinimo aparatas tinka metalams, pvz., angliniam plienui, legiruotam plienui, kitiems plienams, variui, aliuminiui, titanui ir kt., virinti.

Gaminys turi kontrolinę lemputę, apsaugos nuo šilumos indikatorių ir aušinamajį ventilatorių. Be to, jis yra su nešimo diržu, skirtu gaminiui kelti ir perkelti.

Mašiną leidžiama eksploatuoti tik pagal paskirtį. Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už su tuo susijusią žalą arba patirtus bet kokius sužaloji-mus atsako naudotojas / operatorius, o ne gamintojas.

Eksploatuoti padargą leidžiama tik specialistams (asmuo, kuris dėl savo specialaus išsilavinimo, patirties ir tam tikru įtaisų žinojimo gali įvertinti jam pavestus darbus bei atpažinti galimus pavojus) arba instruktuotiems asmenims (asmuo, kuris instruktuotas apie jam pavestus darbus ir galimus pavojus dėl neatidaus elgesio).

Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai aparatas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

5. Saugos nurodymai

⚠ ISPĖJIMAS! perskaitykite visas šiam elektriniam įrankiui taikomus saugos nurodymus, instrukcijas, iliustracijas ir techninius duomenis. Netinkamai laikantis saugos nuorodu ir nurodymu, galima patirti elektros smūgį, gali kilti gaisras ir (arba) galima sunkiai susižaloti.

Būtinai atsižvelkite

⚠ DÉMESIO!

Naudokite jrenginj tik pagal šioje instrukcijoje nurodytą paskirtį.

Netinkamai valdant ši jrenginj, gali kilti pavojus asmenims, gyvūnams ir daiktams. jrenginio naudotojas at-sakingas už savo ir kitų asmenų saugą:

• Būtinai perskaitykite šiuos naudojimo nurodymus ir laikykitės reikalavimų.
• Remonto ir (arba) techninės priežiūros darbus leidžiama atlikti tik kvalifikuotiems asmenims.
• Leidžiama naudoti tik komplektacijoje esančius suvirinimo laidus arba gamintojo rekomenduojamus priedus.
• Pasirūpinkite tinkama jrenginio priežiūra.
• Veikimo laikotarpiu jrenginys neturėtų stovėti ribotos erdvės vietose arba iš karto prie sienos, kad pro an-gas visada patektų pakankamai oro. Isitikinkite, kad jrenginys tinkamai prijungtas prie tinklo. Stenkitės netempti tinklo kabelio. Jei jrenginį norite pastatyti į kitą vietą, jį atjunkite nuo tinklo.

• Atkreipkite dėmesį suvirinimo kabelių, elektrodų replių ir masės gnybtų būkle. Dėl izoliacijos ir elektros srove tiekiančių dalių susidėvėjimo galima pavojinga situacija ir gali pablogėti suvirinimo darbo kokybė.

• Vykstant lankiniam suvirinimui, susidaro kibirkščių, išsilydo metalinės dalys ir atsiranda dūmų, todėl atkreipkite dėmesį: Iš darbo vietos pašalinkite visas degias medžiagas.

• Isitikinkite, kad tiekiama pakankamai oro.
• Nevirinkite rezervuarų, indų arba vamzdžių, kuriuose buvo degių skysčių arba dujų. Venkite bet kokio tiesioginio sąlyčio su suvirinimo srovės grandine; tuščiosios eigos įtampa, kuri susidaro tarp elektrodų replių ir masės gnybto, gali būti pavojinga.
• Nelaikykite ir nenaudokite jrenginio drėgnoje arba šlapioje aplinkoje ar lietuje.
• Apsaugokite akis tam skirtais apsauginiais akiniais (DIN 9–10 laipsnis). Naudokite pirštines ir sausus apsauginius drabužius, ant kurių nebūtų alyvos ir tepalo, kad apsaugotumėte odą nuo ultravioletinių elektros lanko spindulių.
• Nenaudokite suvirinimo aparato vamzdžiams atitirpinti.

Atkreipkite dèmesj!

• Elektros lanko spinduliuojama šviesa gali pažeisti akis ir nudeginti odą.
• Lankinio suvirinimo metu susidaro kibirkščių ir laša išsilydęs metalas, suvirinta detalė pradeda rusenti ir santykinai ilgai lieka karšta.
• Lankinio suvirinimo metu išsiskiria garų, kurie gali būti kenksmingi. Kiekvienas elektros šokas gali būti mirtinas.
• Nesiartinkite prie elektros lanko tiesiogiai 15 m spin-duliu.
• Apsaugokite save (ir aplink stovinčius asmenis) nuo galimai pavojingu elektros lanko efektu.
• Įspėjimas: atsižvelgiant į prijungimo prie tinklo sąlygą suvirinimo aparato prijungimo taške, tinkle gali atsirasti trikdžių kitiems vartojantiems įrenginiams.

Dèmesio!

Kai maitinimo tinklai ir srovės grandinės perkrauti, suvirinant gali kilti trikdžių

kitiems vartojantiems jrenginiams. Iškilus abejonių, kreipkitės patarimo į elektros srovės tiekimo įmonę.

Pavojaus šaltiniai lankinio suvirinimo metu

Lankinio suvirinimo metu yra daugybė pavjoaus šaltinių. Todėl svarbu, kad suvirintojas laikytųsi tolesnių taisyklių, kad nekeltų pavojaus sau ir kitiems asmenims bei nepadarytų žalos žmogui ir įrenginiui.

• Darbus tinklo įtampos pusėje, pvz., prie kabelių, kištuku, kištukinių lizdų ir t. t., paveskite atlikti tik specialistui. Ypač tai nutiesiant tarpinius kabelius.
• Ivykus nelaimingam atsitikimui, suvirinimo srovės šaltinį iš karto atjunkite nuo tinklo.
• Susidarius kontaktinei elektros įtampai, įrenginį iš karto išjunkite ir paveskite patikrinti specialistui.
• Suvirinimo srovės pusėje visada atkreipkite dėmesį j tai, kad būtų geri elektros kontaktai.
• Suvirindami ant abiejų rankų mūvėkite izoliuojančias pirštines. Jos apsaugo nuo elektros smūgio (su-virinimo srovės grandinės tuščiosios eigos įtampos), nuo kenksmingų spindulių (šilumos ir UV spindulių) bei rusenančio metalo bei šlako purslu.
• Avėkite tvirtus izoliuojančius batus. Jie turi izoliuoti taip pat ir šlapioje vietoje. Pusbačiai netinka, nes krentantys, rusenantys metalo lašai nudegina.
• Vilkėkite tinkamus drabužius, nevilkėkite sintetinių drabužių.
• Neapsaugoję akių nežiūrėkite į elektros lanką. Nau-dokite tik apsauginį suvirinimo skydelį su nurodytu, DIN atitinkančiu apsauginiu stiklu. Elektros lankas skleidžia ne tik šviesos ir šilumos spindulius, kurie akina arba nudegina, bet ir UV spindulius. Esant nepakankamai apsaugai, šie nematomi ultravioletiniai spinduliai sukelia tik po kelių valandų pastebimą, labai skausmingą tinklainės uždegimą. Be to, dėl UV spindulių neapsaugotose kūno vietose patiriama nudegimų.
• Taip pat ir šalia elektros lanko esančius asmenis arba padėjėjus reikia informuoti apie pavojus bei aprūpinti reikalingomis apsaugos priemonėmis, prireikus būtina sumontuoti apsaugines pertvaras.
• Suvirinant, ypač mažose patalpose, reikia pasirū-pinti pakankamu šviežio oro tiekimu, nes susidaro dūmu ir kenksmingų duju.
• Draudžiama suvirinti net ir seniai ištuštintus rezervuarus, kuriuose buvo laikomos dujos, kuras, mineralinė alyva ar pan., nes dėl likučių kyla sprogimo pavojus.
• Patalpoms, kuriose gali kilti gaisras ir sprogumas, galioja specialūs reikalavimai.
• Suvirinimo siūles, kurias veikia didelė apkrova ir kurios būtinai turi atitikti saugumo reikalavimus, leidžiama suvirinti tik specialų išsilavinimą turintiems ir išbandytiems suvirintojams. Pavyzdys: slėginiai katilai, bėgiai, traukos ir sukabinimo įtaisai ir t. t.
• Elektros lanko spinduliai gali sužaloti akis ir pažeisti odą. Dévėkite skrybėlę ir apsauginius akinius.
• Naudokite klausos apsaugą ir marškinius aukšta, užsegta apykakle.

- Dévěkite apsauginius suvirintojų šalmus ir atkreipkite dėmesį j tai, kad būtų tinkamai nustatytas filtras.

• Dévékite viso kūno apsaugą.

⚠️ Dèmesio

- Būtinai atkreipkite dėmesį i tai, kad apsauginį laidą elektros įrangoje arba prietaisuose dėl aplaidumo gali pažeisti suvirinimo srovė, pvz., masės gnybtas padedamas ant suvirinimo aparato korpuso, kuris prijungtas su elektros įrangos apsauginiu laidu. Suvirinimo darbai atliekami prie mašinos su apsauginio laido jungtimi. Taigi mašiną galima suvirinti, neprijungus prie jos masės gnybto. Tokiu atveju suvirinimo srovė iš masės gnybto apsauginiu laidu teka į mašiną. Dėl didelės suvirinimo srovės apsauginis laidas gali prasilydyti.

- Kištukinių lizdų įvadų apsaugos turi atitikti reikalavimus. Taigi, pagal šiuos reikalavimus leidžiama naudoti tik laidų skerspjūvj atitinkančius saugiklius arba automatinius jungiklius. Naudojant per stiprų saugiklj, gali užsidegti laidai arba pastate kilti gaisras.

• Nenaudokite suvirinimo aparato lietuje.

- Nenaudokite suvirinimo aparato drègnoje aplinkoje.

- Statykite suvirinimo aparata tik lygioje vietoje.

- Išėjimas apskaičiuotas 20 °C aplinkos temperatūrai. Esant aukštesnei temperatūrai, suvirinimo laikas gali būti trumpesnis.

Pavojus dèl elektros smūgio

Suvirinimo elektrodo sukeltas elektros smūgis gali būti mirtinas. Nevirinkite lyjant arba sningant. Mūvėkite sausas izoliuojančius pirštines. Nelieskite elektrodo plikomis rankomis. Nemūvėkite šlapių arba pažeistų pirštinių. Apsisaugokite nuo elektros smūgio, izoliuodami ruošinį. Neatidarinėkite įrenginio korpuso.

Pavojus dėl suvirinimo dūmų

Įkvėpus suvirinimo dūmu, gali kilti pavojus sveikatai. Nelaikykite galvos dūmuose. Naudokite įrenginius atvi- rose srityse. Norėdami pašalinti dūmus, naudokite oro išleidimo įtaisą.

Pavojus dėl suvirinant susidariusių kibirkščių

Suvirinant susidariusios kibirkštys gali sukelti sprogi-mą arba gaisrą. Laikykitės atstumo iki degių medžiagų. Nevirinkite šalia degių medžiagų. Suvirinant susidariusios kibirkštys gali sukelti gaisrą. Šalia turi būti gesintu-vas ir stebėtojas, kuris juo gali iš karto naudotis. Nevirinkite ant būgnų arba kitų uždarų rezervuarų.

Suvirinimo ekranui büdingi saugos nurodymai

• Prieš pradėdami suvirinimo darbus, naudodami ryškų šviesos šaltinį (pvz., transporto priemonę), įsiti-kinkite, kad suvirinimo skydas tinkamai veikia.
• Suvirinimo purslai gali pažeisti apsauginį stiklą. Nedelsdami pakeiskite pažeistus arba subraižytus apsauginius stiklus.
• Nedelsdami pakeiskite pažeistus arba labai nešvarius ar apipurkštus komponentus.
• Irenginj leidžiama eksploatuoti tik ne jaunesniems nei 16 metų asmenims.
• Susipažinkite su suvirinimo saugos taisyklémis. Tam taip pat atsižvelkite j savo suvirinimo aparato saugos nurodymus.
• Suvirindami visada uždėkite suvirinimo ekraną. Jei jo nenaudosite, galite stipriai pažeisti tinklainę.
• Suvirindami visada dévékite apsauginius drabužius.
• Niekada nenaudokite suvirinimo ekrano be apsauginio stiklo.
• Laiku pakeiskite apsauginj stiklą, kad gerai matytumėte ir dirbtumėte nepavargdami.

Aplinka, kai elektra kelia didesnį pavojų

Suvirinant aplinkoje, kurioje elektra kelia didesnį pavojų, reikia laikytis toliau pateiktų saugos nurodymų.

Aplinka, kurioje elektra kelia didesnį pavojų, yra, pavyzdžiui:

• Darbo vietos, kuriose suvirintojas dirba priverstinėje padėtyje (pvz., klūpėdamas, sėdėdamas, gulėdamas) ir liečiasi prie elektrai laidžių dalių;
• Darbo vietos, kurios yra visiškai arba iš dalies laidžios elektrai ir kuriose kyla didelis pavojus suvirintojui dėl neišvengiamo arba atsitiktinio prisilietimo;
• Šlapios, drėgnos arba karštos darbo vietos, kuriose oro drėgme arba prakaitas gerokai sumažina žmo-gaus odos pasipriešinimą ir apsauginių priemonių izoliacines savybes.

Taip pat ir metalinės kopėčios arba pastoliai gali sudaryti aplinką, kurioje elektra kelia didesnį pavojų.

Tokioje aplinkoje reikia naudoti izoliuotus pagrindus ir tarpinius sluoksnius, be to, pirštines su atvartais ir galvos apdangalus iš odos arba kitų izoliuojančių medžiagų, kad kūnas būtų izoliuotas su žeme. Suvirinimo srovės šaltinis turi būti už darbo zonos arba elektrai laidžių paviršių bei suvirintojui nepasiekiamoje vietoje. Papildoma apsauga nuo smūgio elektros srovės klaidos atveju gali būti numatyta naudojant apsauginį nebalanso srovės jungiklį, kuris naudojamas, esant ne didesnei nei 30 mA nuotėkio srovei, ir maitina visus iš tinklo maitinamus įrenginius. Apsauginis nebalanso srovės jungiklis turi tikti visų rūšių elektros srovei.

Priemonės, skirtos suvirinimo srovės šaltiniui arba suvirinimo srovės grandinei (pvz., avarinio išjungimo įtaisui) greitai atskirti nuo elektros, turi būti lengvai prieinamos. Naudojant suvirinimo aparatus elektriškai pavojingomis sąlygomis, suvirinimo aparato išėjimo įtampa tuščiaja eiga turi būti ne aukštesnė nei 113 V (ribinė vertė). Šį suvirinimo aparatą dėl išėjimo įtampos galima naudoti toliau nurodytais atvejais.

Suvirinimas ankštose patalpose

Suvirinant ankštose patalpose, gali kilti pavojus dėl toksiškų dujų (pavojus uždusti). Ankštose patalpose galima suvirinti galima tik tada, jei šalia yra instruktuotų asmenų, kurie galėtų padėti avariniu atveju. Čia, prieš pradedant virinti, privalo įvertinti ekspertas, siekdamas nustatyti, kokius veiksmus reikia atlikti, norint užtikrinti darbo saugą, ir kokijų atsargumo priemonių reikėtų im- tis tikrojo suvirinimo proceso metu.

Tuščiosios eigos įtampų sumavimas

Jei tuo pačiu metu eksploatuojamas daugiau nei vienas suvirinimo srovės šaltinis, jų tuščiosios eigos įtampos gali būti susumuotos ir kelti didesnį su elektra susijusį pavojų. Suvirinimo srovės šaltiniai turi būti prijungti taip, kad šis pavojus būtų mažesnis. Atskiri suvirinimo srovės šaltiniai su jų atskirais valdikliais ir jungtimis turi būti aiškiai pažymėti, kad būtų galima atpažinti, kas kokiai suvirinimo srovės grandinei priklauso.

Peties įtvarų naudojimas

Draudžiama suvirinti, kai suvirinimo srovės šaltinis yra nešiojamas, pvz., su peties įtvaru.

Taip turi būti apsisaugota nuo:

• Rizikos netekti pusiausvyros, traukiant už prijungtų linijų arba žarnų.
• Didesnio elektros smūgio pavojaus, nes suvirintojas liečiasi su žeme, kai jis naudoja I klasės suvirinimo srovės šaltinį, kurio korpusas yra jžemintas jo apsauginiu laidu.

Apsauginiai drabužiai

• Dirbant suvirintojo visas kūnas turi būti apsaugotas drabužiais ir veido apsauga nuo spindulių bei nude-gimų.
• Ant abiejų rankų reikia mūvėti pirštines su atvartais iš tinkamos medžiagos (odos). Jos turi būti nepriekaištingos būklės.
• Norint apsaugoti drabužius nuo skriejančių kibirkščių ir nudegimų, reikia ryšėti tinkamas prijuostes. Jei atliekant darbus reikia suvirinti, pvz., didesniame nei galvos aukštyje, būtina vilkėti apsauginį kostiumą ir prireikus dėvėti taip pat ir galvos apsaugą.
• Naudojami apsauginiai drabužiai ir visi priedai turi atitikti direktyvą „Asmeninės apsauginės priemonės“.

Apsauga nuo spindulių ir nudegimų

• Darbo vietoje iškaba „Atsargiai! Nežiūrėkite į liepsnas!“ nurodykite, kad kyla pavojus akims. Jei įmanoma, darbo vietas reikia ekranuoti taip, kad būtų apsaugoti šalia esantys asmenys. Neįgalioti asmenys turi laikytis atstumo nuo tos vietos, kurioje atliekami suvirinimo darbai.
• Šalia stacionarių darbo vietų sienos neturi būti šviesos ir blizgios. Apsaugokite langus bent iki galvos aukščio nuo spindulių praleidimo arba atspindėjimo, pvz., tinkama dažų danga.

EMS prietaisų klasifikavimas

DĖMESIO! Šis A klasės prietaisas ne-skirtas naudoti gyvenamosiose srityse, kuriose elektros srovės teikiama per viešają žemosios įtampos tiekimo sistemą. Dėl linijų ar spinduliuojamų AD trukdžių gali būti sunku šiose srityse užtikrinti elektromagnetinį suderinamumą.

Net ir tuo atveju, jei suvirinimo aparatas pagal standar-tą laikosi ribinių emisijos verčių, vis dėlto lankinio suvi-rinimo aparatai jautriuose įrenginiuose ir prietaisuose gali sukelti elektromagnetinių trukdžių. Už trukdžius, kurie suvirinant susidaro dėl elektros lanko, atsako naudotojas ir naudotojas turi imtis tinkamų apsauginių priemonių.

Tuo metu naudotojas turi ypač atsižvelgti j:

• Maitinimo, valdymo, signalines ir telekomunikacijos linijas
• Kompiuterius ir kitus mikroprocesoriumi valdomus prietaisus
• Televizorius, radijo aparatus ir kitus atkūrimo prietaisus
• Elektroninius ir elektrinius saugos įtaisus
• Asmenis su širdies stimuliatoriais arba klausos aparatais
  • Matavimo ir kalibravimo jrenginius
• Kitų, netoliese esančių įrenginių atsparumą trukdžiams
• Dienos laika, kuriuos atliekami suvirinimo darbai.

Norint sumažinti galimus spinduliuojamuosius trukdžius, rekomenduojama:

• Suvirinimo aparatą nepriekaiśtingai jrengti ir eksploatuoti, kad būtų sumažinta galimai spinduliuoja-mų trukdžių.
• Suvirinimo aparatą reguliariai techniškai prižiūrėti ir užtikrinti gerą jo būklę.
• Suvirinimo laidai turėtų būti visiškai išvyniojami ir eiti lygiagrečiai ant žemės.
• Jei jmanoma, prietaisus ir jrenginius reikėtų pašalinti iš suvirinimo zonos arba ekranuoti.
• Elektromagnetinio filtro, sumažinančio elektromagnetinius trukdžius, naudojimas.

Bendrosios saugos priemonés

Naudotojas yra atsakingas, kad jrenginys būtų tinkamai sumontuotas ir naudojamas pagal gamintojo nurodymus. Jei buvo nustatyta elektromagnetinių sutrikimų, naudotojas yra atsakingas, kad jie būtų pašalinti viršuje punkte „Svarbi elektros srovės prijungimo nuoroda“ nurodytomis pagalbinėmis techninėmis priemonėmis.

Įspėjimas! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalo-jimų pavoju, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

6. Techniniai duomenys

Tinklo jungtis 230V\~ 50/60Hz

Suvirinimo srovė 20–160 A
Jjungimo trukmė X
25% 160 A
60% 100 A
100% 80 A
Elektros srovės šaltinio energinis efektyvumas	85%
Tuščiosios eigos įtampa 85 V
Imamoji galia tuščiosios eigos būsenoje	0 W
Svoris 6,6 kg

Pasiliekame teisę atlikti techninius pakeitimus!

7. Išpakavimas

• Atidarykite pakuotę ir atsargiai išimkite jrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplekte viskas yra.
• Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

DÈMESIO

Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavojus praryti ir uždusti!

8. Surinkimas / prieš eksploatacijos pradžią

Nešimo diržo montavimas (B pav.)

Sumontuokite nešimo dirža (11), kaip parodyta (B) pav.

Suvirinimo ekrano montavimas (C + D pav.)

Pritvirtinkite rankeną (14) prie suvirinimo ekrano (13), kaip parodyta D pav.

Pritvirtinkite apsauginj stiklą (15) prie suvirinimo ekra-no (13), kaip parodyta D pav.

Po to suskleiskite suvirinimo ekrano tris puses. Abi šoninės dalys dviem mygtukais sujungiamos su viršutine dalimi.

Prieš pradedant eksploatuoti

Prijungimas prie elektros srovės tiekimo linijos

Prieš prijungdami tinklo kabelį (8) prie elektros srovės tiekimo linijos patikrinkite, ar specifikacijų lentelės duo-menys sutampa su esamos elektros srovės tiekimo linijos vertėmis.

Prijunkite jrenginj tik prie tinkamai jrengto kištukinio lizdo su apsauginiu kontaktu, kuris būtų apsaugotas bent 16 A.

Pavojus! Tinklo kištuką leidžiama pakeisti tik kvalifikuotam elektrikui.

Suvirinimo kabelių prijungimas (E pav.)

Pavojus! Suvirinimo kabelius (9 + 10) prijunkite tik tada, kai jrenginys išjungtas iš kištukinio lizdo! Prijunkite suvirinimo kabelius, kaip parodyta E pav.

Tam abu elektrodų laikiklio (9) ir masės gnybto (10) kištukus prijunkite prie atitinkamų greitai išardomų movų (6/7) bei užfiksuokite kištukus, pasukdami juos pagal laikrodžio rodyklę. Kabelis su elektrodų laikikliu (9) paprastai prijungiamas prie teigiamo poliaus (6), o kabelis su masės gnybtu (10) – prie neigiamo poliaus (7).

Paruošiamieji suvirinimo darbai

Masès gnybtas (10) tvirtinamas tiesiogiai prie suvirinamos detalès arba prie pagrindo, ant kurio padèta suvirinama detalè.

Dèmesio: pasirūpinkite, kad nebūtų tiesioginio kontakto su suvirinama detale. Todėl venkite lakuotų paviršių ir (arba) izoliuojančių medžiagų.

Elektrodų laikiklio kabelio gale yra specialus gnybtas, skirtas elektrodui pritvirtinti.

Suvirindami visada naudokite apsauginj suvirinimo skydelj. Jis apsaugo akis nuo elektros lanko skleidžia-mų spindulių, tačiau leidžia tiesiogiai žiūrėti į suvirina-mą medžiagą.

9. Paleidimas

ljungimas / išjungimas (A pav.)

ljunkite jrenginj, jj./išj. jungiklj (1) nustatydami i l padėtį. Darbo režimo (4) kontrolinė lemputė pradeda šviesti. Išjunkite jrenginj, jj./išj. jungiklj nustatydami i 0 padėtį. Darbo režimo (4) kontrolinė lemputė užgęsta.

Suvirinimas (A + E pav.)

Prijunkite visas elektros srovės tiekimo ir suvirinimo srovės grandinės elektros jungtis. Dauguma glaistytųjų elektrodų prijungiami prie teigiamo poliaus. Tačiau yra kelios elektrodų rūšys, kurie prijungiami prie neigiamo poliaus. Laikykitės gamintojo nurodymų dėl elektrodų rūšies ir tinkamo poliškumo. Atitinkamai pritaikykite suvirinimo kabelius (9/10) prie greitai išardomų movų (6/7).

Dabar pritvirtinkite elektrodo galą be apvalkalo elektrodų laikiklyje (9) ir prijunkite masės gnybtą (10) prie suvirinamos detalės. Tuo metu atkreipkite dėmesį į tai, kad būtų geras elektros kontaktas. Jjunkite įrenginį ir potenciometru (2) nustatykite suvirinimo srove, atsižvelgdami į naudojamą elektrodą. Laikykite apsauginį skydelį priešais veidą ir trinkite elektrodo galiuką į suvirinamą detalę taip, kad atliktumėte judesius, kaip uždegdami degtuką. Tai yra geriausias metodas uždegti elektros lanką.

Išbandykite ant bandomosios detalės, ar pasirinkote tinkamą elektrodą ir srovės stiprį.

Nuoroda: kaip nustatyti suvirinimo srove, atsižvelgiant i elektrodų skersmenį, rasite tolesnėje lentelėje.

Elektrodo ∅ (mm) Suvirinimo srové (A)

1,6 40–50 A

2 40–80 A

2,5 60–110 A

3,2 80–130 A

4,0 120–160 A

Nurodymas!

Nestuksenkite elektrodu j ruošinj, nes dėl to gali atsi-rasti pažeidimų ir būti sunkiau uždegti elektros lanką. Kai tik elektros lankas užsidegs, pamėginkite laikytis iki ruošinio tokio atstumo, kuris atitiktų naudojamo elektrodo skersmenį. Kol suvirinate, atstumas turėtų likti kuo vienodesnis. Elektrodo posvyris darbo kryptimi turėtų būti 20/30 laipsnių.

Norėdami pašalinti panaudotus elektrodus arba lygiai perkelti suvirintas detales, visada naudokite reples. Atkreipkite dėmesį j tai, kad po suvirinimo elektrodų laikiklj (9) visada reikia padėti izoliavus.

Šlaką nuo siūlės galima šalinti tik atvėsus . Jei suvirinimas tęsiamas ties pertraukta suvirinimo siūle, iš pradžių šlaką reikia pašalinti nuo pirminės siūlės pradžios vietos.

Apsauga nuo perkaitimo

Suvirinimo aparatas yra su apsauga nuo perkaitimo, kuri apsaugo suvirinimo transformatorių nuo perkaitimo. Suveikus apsaugai nuo perkaitimo, Jūsų įrenginyje užsidega kontrolinė lemputė (5). Leiskite suvirinimo aparatui kurį laiką atvėsti.

Prijungimo prie tinklo laido keitimas

Pavojus!

Jei šio jrenginio prijungimo prie tinklo laidas pažeistas, ij privalo pakeisti gamintojas, jo klientų aptarnavimo tarnyba arba panašią kvalifikaciją turintis asmuo, kad būtų išvengta pavojų.

10. Elektros prijungimas

Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

Pažeistas elektros prijungimo laidas

Dažnai pažeidžiama elektros prijungimo laidų izolia- cija.

To priežastys gali būti:

• prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laidą;
• ipjovimo vietos pervažiavus prijungimo laidą;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;
• įtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai nepažeisti. Atkreipkite dèmesį į tai, kad tikrinant prijungimo laidas nekabotų ant elektros srovės tinklo.

Elektros prijungimo laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, pažymétus H05RR-F.

Žyma tipo pavadinime prijungimo kabelyje yra privaloma.

• Tinklo įtampa turi būti 230 V\~.
- Ilginamujų laidų iki 25 m ilgio skerspjūvis turi būti 2,5 kvadratinio milimetro.

Prijungti ir remontuoti elektros įrangą leidžiama tik kvalifikuotam elektrikui.

Kilus klausimų, nurodykite tokius duomenis:

- duomenis iš jrenginio specifikacijų lentelės.

11. Techninė priežiūra ir valymas

Pavojus!

Prieš atlikdami valymo darbus, ištraukite tinklo kištuką.

Nuoroda: norint užtikrinti nepriekaištingą veikimą ir saugos reikalavimų laikymąsi, suvirinimo aparatą reikia reguliariai techniškai prižiūrėti ir remontuoti. Netinkamai ir klaidingai eksploatuojant, aparatas gali sugesti ir būti pažeistas.

• Prieš atlikdami suvirinimo aparato valymo darbus, ištraukite tinklo kabelj 8 iš kištukinio lizdo, kad aparatas būtų saugiai atjungtas nuo srovės grandinės.
• Reguliariai valykite suvirinimo aparato ir jo priedų išorę. Valykite nešvarumus ir dulkes oru, valymo vilna arba šepečiu.

Nuoroda: toliau nurodytus techninės priežiūros darbus leidžiama atlikti tik patvirtintiems specialistams.

• Srovės reguliatorių, jžeminimo įtaisą, vidines lini-jas, suvirinimo degiklio įjungimo įtaisą ir nustatymo varžtus būtina reguliariai techniškai prižiūrėti. Vėl tvirtai priveržkite atsilaisvinusius varžtus ir pakeiskite surūdijusius varžtus (atsarginių varžtų M4 x 10 jsigysite bet kurioje statybinių prekių parduotuvėje).
• Reguliariai tikrinkite suvirinimo aparato izoliacijos varža. Tam naudokite atitinkamą matavimo prietaisą.

- Atsiradus defektui arba prireikus pakeisti aparato dalis, kreipkitės į tam tikrą kvalifikaciją turintį personalą.

Techninės priežiūros informacija

Atkreipkite dėmesi į tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai dėvisi arba toliau nurodytu dalių reikia kaip vartojamųju medžiagų.

Greitai susidėvinčios dalys*: elektrodų laikiklis, masės gnybtas.

* i komplektaciją privalomai nejeina!

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

12. Transportavimas

Norėdami lengvai pernešti suvirinimo aparatą, pride-damą nešimo diržą užsidėkite ant pečių arba neškite tiesiog už transportavimo rankenos.

13. Laikymas

Laikykite jrenginj ir jo priedus tamsioje, sausoje, apsaugotoje nuo šalčio ir vaikams nepasiekiamoje vietoje. Optimali laikymo temperatūra yra nuo 5 iki 30 °C. Laikykite elektrinj jrankj originalioje pakuotėje.

Uždenkite elektrinį įrankį, kad apsaugotumėte jį nuo dulkių arba drėgmės. Laikykite naudojimo instrukciją prie elektrinio įrankio.

14. Utilizavimas ir pakartotinis atgavimas

Siekiant išvengti transportavimo pažeidimų, įrenginys yra pakuotėje. Ši pakuotė yra žalia-va, taigi, ją galima naudoti pakartotinai arba gražinti į medžiagų cirkuliacijos ciklą. Įrenginys ir jo priedai sudaryti iš įvairių medžiagų, pvz., metalo ir plastikų. Nemeskite

bateriju i buitines atliekas, ugnj arba vandenj. Bate- rijas reikia rinkti, perdirbti arba ekologiškai utilizuoti.

Pristatykite sugedusias konstrukcines dalis j specialių atliekų utilizavimo punktą. Teiraukitės specializuotoje parduotuvėje arba bendrijos administracijos skyriuje!

Nemeskite senų prietaisų į buitines atliekas!

Šis simbolis rodo, kad pagal Direktyvą dėl elektros ir elektroninės įrangos atliekų (2012/19/ES) ir nacionalinius įstatymus šio ga-minio negalima mesti į buitines atliekas. Šį ga-

minj reikia atiduoti j tam numatytą surinkimo punktą. Tai galima, pvz., atlikti perkant atiduodant panašų gaminį arba pristatant į igaliotą surinkimo vietą, kurioje paruošiami seni elektriniai ir elektroniniai prietaisai. Netinkamai elgiantis su senais prietaisais, dėl potencialiai pavojingų medžiagų, kurių dažnai būna senuose elektriniuose ir elektroniniuose prietaisuose, gali-mas neigiamas poveikis aplinkai ir žmonių sveikatai. Be to, tinkamai utilizuodami šį gaminį, prisidėsite prie efektyvaus natūralių išteklių panaudojimo. Informacijos apie senų prietaisų surinkimo punktus Jums su-teiks miesto savivaldybėje, viešojoje utilizavimo įmo-nėje, įgaliotame senų elektrinių ir elektroninių prietaisų utilizavimo punkte arba Jūsų atliekas išve-žančioje bendrovėje.

15. Sutrikimų šalinimas

Tolesnėje lentelėje nurodyti klaidų požymiai ir aprašyta, kaip jas galima pašalinti, jei Jūsų mašina blogai veiktų. Jei taip problemos nustatyti ir pašalinti negalite, kreipkitės į savo techninės priežiūros dirbtuves.

Sutrikimas Galima priežastis Ka daryti?
Mašina nejsijungia	Néra tinklo įtampos	Patikrinkite kištukinį lizda, tinklo kabelį, kabelį, tinklo kištuką; prireikus paveskite suremontuoti kvalifikuotam elektrikui.
	Suveikė pagrindinis saugiklis Patikrinkite pagrindinį saugiklj
	Sugedęs jj./išj. jungiklis	Klientų aptarnavimo tarnybai paveskite atlikti remonto darbus
	Sugedęs variklis	Klientų aptarnavimo tarnybai paveskite atlikti remonto darbus
Néra uždegimo kibirkšties	Masės gnybtas neprijungtas prie įrenginio / masės gnybtas nepritvirtintas prie ruošinio	Prijunkite masės gnybta prie suvirinimo aparato / pritvirtinkite masės gnybta prie ruošinio

Dél akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis, sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažini-mas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Garanti SE
