KÄYTTÖOHJE WSE1100 SCHEPPACH

Invertterihitsauskone Käännös alkuperäisestä käyttöohjeesta

Laitteessa olevien symbolien selitys Tässä käyttöoppaassa olevien symbolien käytön tarkoituksena on kiinnittää huomiosi mahdollisiin riskeihin. Tur- vallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyyn tarvittavia toimenpiteitä. Lue ja huomioi käyttöohje ja turvallisuusohjeet ennen käyttöönottoa! EN 60974-1 Rajoitetulla kytkentäajalla varustettuja kaarihitsauslaitteita koskeva eurooppalai- nen standardi.

Yksivaiheinen staattinen taajuusmuuttaja-muuntaja-tasasuuntain Päällystetyllä puikolla tapahtuvan valokaarihitsauksen symboli Tasavirta Sopii hitsaukseen sähköisen vaaran ollessa kohonnut Verkkovirrantulo; vaiheiden lukumäärä sekä vaihtovirtasymboli ja taajuuden mitoitusarvo

Nimellistyhjäkäyntijännite

max suurin verkkovirran mitoitusarvowww.scheppach.com

Suurimman verkkovirran tehoarvo [A] IP21S Kotelointiluokka

Eristysluokka Varo! Sähköiskun vaara! Hitsauspuikon aiheuttama sähköisku voi olla hengenvaarallinen Hitsaussavun hengittäminen voi vaarantaa terveyden. Elektromagneettiset kentät voivat häiritä sydämentahdistinten toimintaa. Hitsauskipinät voivat aiheuttaa räjähdyksen tai tulipalon. Valokaarisäteet voivat vahingoittaa silmiä ja ihoa. Älä käytä laitetta ulkona, äläkä koskaan sateessa! m Huomio! Tämän käyttöohjeen turvallisuuteen liittyvät kohdat on merkitty tällä merkilläwww.scheppach.com

Tämän käyttöohjeen sisältämien turvaohjeiden ja maasi erityisten määräysten lisäksi on noudatettava rakenteeltaan samalaisten koneiden käytöstä yleisesti hyväksyttyjä sääntöjä. Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusoh- jeiden laiminlyönnistä.

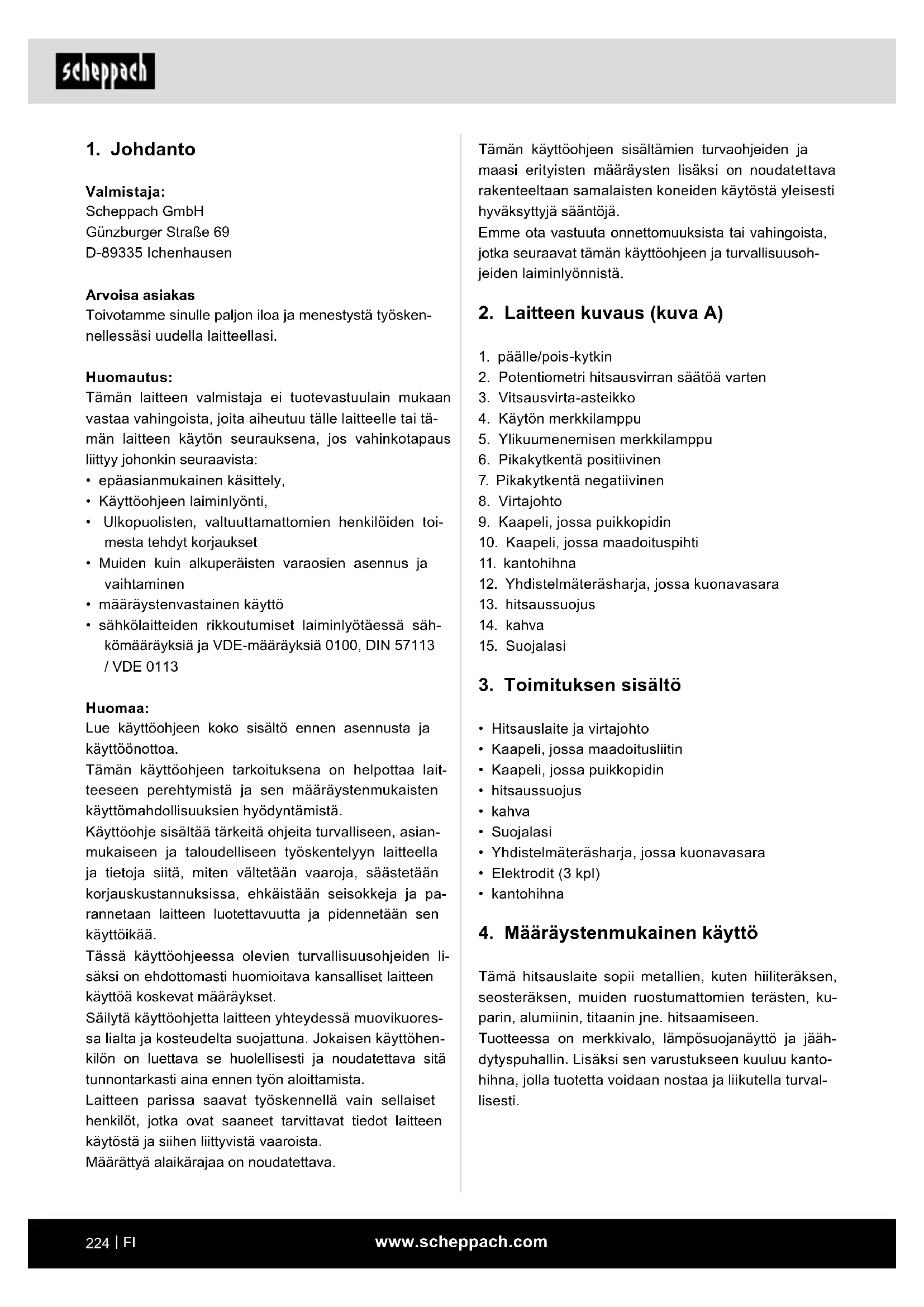

2. Laitteen kuvaus (kuva A)

1. päälle/pois-kytkin

2. Potentiometri hitsausvirran säätöä varten

3. Vitsausvirta-asteikko

4. Käytön merkkilamppu

5. Ylikuumenemisen merkkilamppu

6. Pikakytkentä positiivinen

7. Pikakytkentä negatiivinen

9. Kaapeli, jossa puikkopidin

10. Kaapeli, jossa maadoituspihti

12. Yhdistelmäteräsharja, jossa kuonavasara

3. Toimituksen sisältö

• Hitsauslaite ja virtajohto

• Kaapeli, jossa maadoitusliitin

• Kaapeli, jossa puikkopidin

• Yhdistelmäteräsharja, jossa kuonavasara

4. Määräystenmukainen käyttö

Tämä hitsauslaite sopii metallien, kuten hiiliteräksen, seosteräksen, muiden ruostumattomien terästen, ku- parin, alumiinin, titaanin jne. hitsaamiseen. Tuotteessa on merkkivalo, lämpösuojanäyttö ja jääh- dytyspuhallin. Lisäksi sen varustukseen kuuluu kanto- hihna, jolla tuotetta voidaan nostaa ja liikutella turval- lisesti.

Valmistaja: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Arvoisa asiakas Toivotamme sinulle paljon iloa ja menestystä työsken- nellessäsi uudella laitteellasi. Huomautus: Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tä- män laitteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• epäasianmukainen käsittely,

• Käyttöohjeen laiminlyönti,

• Ulkopuolisten, valtuuttamattomien henkilöiden toi- mesta tehdyt korjaukset

• Muiden kuin alkuperäisten varaosien asennus ja vaihtaminen

• määräystenvastainen käyttö

• sähkölaitteiden rikkoutumiset laiminlyötäessä säh- kömääräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE 0113 Huomaa: Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa. Tämän käyttöohjeen tarkoituksena on helpottaa lait- teeseen perehtymistä ja sen määräystenmukaisten käyttömahdollisuuksien hyödyntämistä. Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asian- mukaiseen ja taloudelliseen työskentelyyn laitteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja pa- rannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää. Tässä käyttöohjeessa olevien turvallisuusohjeiden li- säksi on ehdottomasti huomioitava kansalliset laitteen käyttöä koskevat määräykset. Säilytä käyttöohjetta laitteen yhteydessä muovikuores- sa lialta ja kosteudelta suojattuna. Jokaisen käyttöhen- kilön on luettava se huolellisesti ja noudatettava sitä tunnontarkasti aina ennen työn aloittamista. Laitteen parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot laitteen käytöstä ja siihen liittyvistä vaaroista. Määrättyä alaikärajaa on noudatettava.www.scheppach.com

• Varmista hitsauskaapelin, puikkopihtien sekä maa- doituspihtien kunto. Kulumat eristyksessä ja virtaa johtavissa osissa voivat aiheuttaa vaarallisen tilan- teen ja heikentää hitsausjäljen laatua.

• Kaarihitsauksessa syntyy kipinöitä, sulaneita metal- liosia ja savua. Huomioi tämän vuoksi: Poista kaikki aineet ja/tai materiaalit työskentelypaikalta.

• Varmista, että käytettävissä on riittävä ilmanvaihto.

• Älä hitsaa astioita tai putkia, joissa on ollut palavia nesteitä tai kaasuja. Vältä kaikenlaista suoraa kos- ketusta hitsausvirtapiiriin. Puikkopihtien ja maadoi- tuspihtien välissä esiintyvä tyhjäkäyntijännite saat- taa olla vaarallinen.

• Älä säilytä tai käytä laitetta kosteassa tai märässä ympäristössä tai sateessa

• Suojaa silmät tarkoitukseen soveltuvilla suojalaseis- sa (DIN voimakkuus 9-10). Käytä suojakäsineitä ja kuivaa, öljytöntä ja rasvatonta suojavaatetusta suo- jaamaan ihoa valokaaren ultraviolettisäteiltä.

• Älä käytä hitsauskonetta putkien sulattamiseen. Huomioi!

• Valokaaren valonsäteet voivat vaurioittaa silmiä ja aiheuttaa palovammoja iholle.

• Kaarihitsauksessa syntyy kipinöitä ja sulaneen me- tallin pisaroita, ja hitsattava työkappale alkaa heh- kua ja pysyy suhteellisen pitkään kuumana.

• Kaarihitsauksessa vapautuu höyryjä, jotka saattavat olla vahingollisia. Kaikki sähköiskut voivat olla hen- genvaarallisia.

• Älä mene valokaaren lähelle 15 metrin säteellä.

• Suojaa itsesi (sekä ympäröivät henkilöt) valokaaren mahdollisilta vaarallisilta vaikutuksilta.

• Varoitus: Hitsauslaitteen liitäntäkohdan verkkoliitän- nästä riippuen saattaa verkon muille käyttölaitteille aiheutua häiriöitä. Huomio! Jos virransyöttöverkko ja virtapiiri ylikuormittuvat, voi hitsaamisen aikana muihin käyttölaitteille aiheutua häiriöitä. Jos olet epävarma, kysy neuvoa sähkönjakeluyhtiöltä. Kaarihitsauksen vaaranlähteet Kaarihitsauksessa on lukuisia vaaranlähteitä. Tämän vuoksi hitsaajan on erityisen tärkeää huomioida seu- raavat säännöt, jotta ei vaaranna itseään eikä muita ja välttää ihmisille ja laitteille mahdollisesti aiheutuvat vahingot. Konetta saa käyttää vain sen käyttötarkoituksen mu- kaisesti. Kaikki muunlainen käyttö katsotaan määräys- tenvastaiseksi käytöksi. Kaikista näin syntyneistä va- hingoista ja tapaturmista vastaa käyttäjä, ei valmistaja. Laite on tarkoitettu vain ammattilaisten (henkilöt, jotka ammatillisen koulutuksensa, kokemuksensa ja vastaavia laitteita koskevan asiantuntemuksensa no- jalla kykenevät arvioimaan suoritettavat työt ja niihin mahdollisesti liittyvät vaarat) tai koulutettujen henki- löiden (henkilöt, jotka ovat saaneet koulutuksen suo- ritettaviin töihin ja niissä mahdollisesti huolimattoman toiminnan vuoksi esiintyviin vaaroihin) käyttöön. Huomaa, että laitteitamme ei ole tarkoitettu kaupalli- seen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoit- tamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

5. Turvallisuusohjeet

m VAROITUS! Lue kaikki turvallisuusohjeet, oh- jeet, kuvaukset ja tekniset tiedot, jotka ovat tämän sähkötyökalun ohessa. Laiminlyönnit seuraavien oh- jeiden noudattamisessa voivat aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Ehdottomasti huomioitava m HUOMIO! Käytä laitetta ainoastaan tässä ohjeessa ilmoitettuun tarkoitukseen. Laitteen epäasianmukainen käyttö saattaa aiheuttaa vaaraa henkilöille, eläimille ja esineille. Laitteen käyt- täjä on vastuussa omasta sekä muiden henkilöiden turvallisuudesta:

• Lue käyttöohje huolellisesti läpi ja noudata määrä- yksiä.

• Korjauksia ja huoltotöitä saavat suorittaa ainoastaan pätevät ammattihenkilöt.

• Ainoastaan toimitukseen sisältyviä hitsausjohtoja tai valmistajan suosittelemia tarvikkeita saa käyttää.

• Huolehdi laitteen asianmukaisesti hoidosta

• Laitetta ei tule säilyttää toiminnan aikana tungettuna tai suoraan seinää vasten. Varmista, että tuuletus- aukon kautta pääsee virtaamaan riittävästi ilmaa. Varmista, että laite on liitetty oikein verkkovirtaan. Vältä kaikenlaista verkkojohdon vetämistä. Kytke laite pois päältä, ennen kuin siirrät sen toiseen paik- kaan.www.scheppach.com

• Käytä kuulosuojaimia ja korkeakauluksista puseroa, pidä kaulus ylös asti napitettuna.

• Käytä hitsauskypärää ja huomioi sopivat suodati- nasetukset.

• Käytä täydellistä vartalosuojaa.

• Huomioi etenkin, että hitsausvirta voi rikkoa sähkö- laitteiden suojajohdon huolimattomuuden vuoksi. Otetaan esimerkiksi tilanne, jossa maadoitusliitin asetetaan hitsauslaitekoteloon, joka on liitetty säh- kölaitteiston suojajohtoon. Hitsaustyöt suoritetaan koneella, jossa on suojajohtoliitäntä. On siis mah- dollista hitsata koneella ilman, että maadoitusliitin on liitetty siihen. Tässä tapauksessa hitsausvirta kulkee maadoitusliittimestä suojajohdon kautta ko- neeseen. Korkea hitsausvirta voi aiheuttaa suoja- johdon sulamisen.

• Syöttöjohtojen verkkopistorasioiden varokkeiden on vastattava määräyksiä. Määräysten mukaan saa käyttää vain johdon halkaisijaa vastaavia varokkeita tai automaatteja. Ylisuuri varoke voi aiheuttaa johto- palon tai rakennuksen palovahinkoja.

• Älä käytä hitsauslaitetta sateessa.

• Älä käytä hitsauslaitetta kosteassa ympäristössä.

• Sijoita hitsauslaite vain tasaiselle alustalle.

• Lähtö on mitattu 20 °C -asteen ympäristön lämpö- tilassa. Hitausaika voi lyhentyä korkeissa lämpöti- loissa. Sähköiskusta aiheutuva vaara Hitsauselektrodin aiheuttama sähköisku voi olla hen- genvaarallinen. Älä hitsaa sateella tai lumessa. Käy- tä kuivia eristettyjä käsineitä. Älä tartu elektrodeihin märillä käsillä. Älä käytä märkiä tai vahingoittuneita käsineitä. Suojaudu sähköiskulta toteuttamalla eristys työkappaletta vastaan. Älä avaa laitteen koteloa. Hitsaussavun aiheuttama vaara Hitsaussavun hengittäminen voi vaarantaa terveyden. Älä pidä päätäsi savussa. Käytä laitteita avoimilla / tila- villa alueilla. Käytä ilmanpoistoa savun poistamiseen. Hitsauskipinöiden aiheuttama vaara Hitsauskipinät voivat aiheuttaa räjähdyksen tai tulipa- lon. Pidä palavat aineet loitolla hitsauskohdasta. Älä hitsaa palavien aineiden vieressä. Hitsauskipinät voi- vat aiheuttaa tulipaloja. Pidä palosammutinta lähellä ja pyydä apuun toinen henkilö tarkkailijaksi, joka voi käyttää sammutinta heti, jos se on tarpeen. Älä hitsaa tynnyreitä tai muita suljettuja säiliöitä.

• Anna verkkojännitettä koskevat työt, esim. johtoihin, pistokkeisiin, pistorasioihin yms. liittyen, ainoastaan ammattilaisten tehtäväksi. Tämä koskee erityisesti välikaapeleiden luomista.

• Irrota onnettomuuden sattuessa hitsausvirranlähde välittömästi verkosta.

• Jos syntyy sähköisiä kosketusjännitteitä, kytke laite välittömästi pois päältä ja tarkastuta ammattilaisella.

• Varmista aina hitsausvirran puolella, että sähköliitti- met ovat kunnossa.

• Käytä aina hitsatessa molemmissa käsissä eristäviä käsineitä. Ne suojaavat sähköiskuilta (hitsausvirta- piirin tyhjäkäyntijännitteeltä), vahingolliselta säteilyl- tä (lämpö ja UV-säteet) sekä hehkuvalta metallilta ja kuonaroiskeilta.

• Käytä lujia eristäviä jalkineita, jotka suojaavat myös märältä. Puolikengät eivät ole sopivat, sillä putoavat, hehkuvat metallipisarat aiheuttavat palovammoja.

• Käytä soveltuvaa vaatetusta, ei keinotekoisia mate- riaaleja.

• Älä katso suojaamattomin silmin valokaareen, käytä hitsaussuojakypärää, jossa on määräysten mukai- nen suojalasi. Valokaari synnyttää häikäisyä ja palo- vammoja aiheuttavan valo- ja lämpösäteilyn lisäksi myös UV-säteitä. Tämä näkymätön ultraviolettisä- teily aiheuttaa suojan ollessa riittämätön vasta muu- taman tunnin päästä huomattavan, erittäin kivuliaan sidekalvotulehduksen. Lisäksi UV-säteily aiheuttaa suojaamattomiin ruumiinosiin auringonpolttamaa muistuttavan vaikutuksen.

• Myös valokaaren lähellä oleskeleville henkilöille tai avustajille on kerrottava vaaroista ja heidät on va- rustettava tarvittavilla suojavarusteilla, tarvittaessa on rakennettava suojaseinä.

• Hitsattaessa etenkin pienissä tiloissa on huolehdit- tava riittävästä raikkaan ilman saannista, sillä hitsat- taessa syntyy savua ja vahingollisia kaasuja.

• Astioita, joissa on varastoitu kaasuja, polttoaineita, mineraaliöljyjä tai vastaavia, ei saa hitsata, vaikka ne olisivat olleet jo pidempään tyhjiä, sillä aineiden jäänteet aiheuttavat räjähdysvaaran.

• Tulipalo- ja räjähdysvaarallisissa tiloissa noudate- taan erityismääräyksiä.

• Hitsausliitokset, joille asetetaan suuria vaatimuksia ja joiden on täytettävä välttämättömiä turvallisuus- vaatimuksia, saa suorittaa ainoastaan tätä varten koulutetut ja testatut hitsaajat. Esimerkkejä tällai- sista töistä ovat: painekattilat, liukukiskot, peräkär- rykytkennät jne.

• Valokaarisäteet voivat vahingoittaa silmiä ja ihoa. Käytä päähinettä ja suojalaseja.www.scheppach.com

Sen kaltaisessa ympäristössä on käytettävä eristäviä alustoja ja välikerroksia, lisäksi on pidettävä pitkävar- tisia käsineitä ja nahasta tai muusta eristävästä ma- teriaalista valmistettua päänsuojusta vartalon eristä- miseksi maata vastaan. Hitsausvirtalähteen on oltava työalueen tai sähköisesti johtavien pintojen ulkopuolel- la ja hitsaajan ulottumattomissa. Lisäsuojana virhetilanteessa esiintyvää verkkovirran läpilyöntiä vastaan voidaan käyttää vikavirtasuojakyt- kintä, jota käytetään vuotovirran ollessa enintään 30 mA ja joka syöttää kaikkia lähellä olevia verkkovirtaan liitettyjä laitteita. Vikavirtasuojakytkimen on oltava so- piva kaikille virtatyypeille. Hitsausvirtalähteen nopeaa erottamista varten olevien laitteiden (esim. hätäpysäytyslaite) on sijaittava niin, että niihin pääsee nopeasti käsiksi. Kun hitsauslaitteita käytetään olosuhteissa, missä on sähkövirtaan liittyvä vaara, hitsauslaitteen lähtöjännite ei saa joutokäynnillä ylittää 113 volttia (huippuarvo). Tätä hitsauslaitetta ei saa tässä tapauksessa käyttää kyseisen lähtöjännit- teen vuoksi. Hitsaaminen ahtaissa tiloissa Kun hitsataan ahtaissa tiloissa, voi esiintyä myrkyllis- ten kaasujen aiheuttamia vaaratilanteita (tukehtumis- vaara). Ahtaissa tiloissa saa hitsata vain, jos välittö- mässä läheisyydessä on koulutettu henkilö. joka voi hätätapauksessa ryhtyä asianmukaisiin toimiin. Ennen hitsaamista on asiantuntijan arvioitava, mitkä vaiheet on suoritettava työskentelyn turvallisuuden varmista- miseksi ja mihin varotoimenpiteisiin varsinaisen hitsaa- misen aikana on ryhdyttävä. Joutokäyntijännitteiden kumuloituminen Jos samaan aikaan käytetään useampaa kuin yhtä hitsausvirtalähdettä, niiden joutokäyntijännitteet voivat kumuloitua ja aiheuttaa normaalia suuremman sähkö- virtaan liittyvän vaaran. Hitsausvirtalähteet on kytket- tävä niin, että tämä vaara on minimoitu. Yksittäiset hit- sausvirtalähteet erillisine ohjauksineen ja liitäntöineen on merkittävä selkeällä tavalla, jotta voidaan tunnistaa, mitä yksittäisiin hitsausvirtapiireihin kuuluu. Hitsaussuojuksesta riippuvat turvallisuusohjeet

• Varmista hitsaussuojuksen asianmukainen toiminta kirkkaan valonlähteen (esim. sytytin) avulla aina en- nen hitsaustöiden aloittamista.

• Hitsausroiskeet voivat vahingoittaa suojalevyä. Vaihda vioittuneet tai naarmuuntuneet suojalevyt heti.

• Vaihda vioittuneet tai erittäin likaiset tai roiskeiden tahrimat osat viipymättä.

• Laitetta saavat käyttää vain henkilöt, jotka ovat saa- vuttaneen 16 vuoden iän.

• Perehdy hitsaamista koskeviin turvallisuusmäärä- yksiin. Huomioi tähän liittyen myös hitsauslaitteen turvallisuusohjeet.

• Käytä hitsaussuojusta aina, kun hitsaat. Jos sitä ei käytetä, seurauksena voi olla vakavia verkkokalvon vammoja.

• Käytä hitsaamisen aikana aina suojapukua.

• Älä koskaan käytä hitsaussuojusta ilman suojale- vyä.

• Vaihda suojalevy ajoissa varmistaaksesi hyvän nä- kyvyyden ja ongelmattoman työskentelyn. Ympäristö, jossa on normaalia suurempi sähkövir- taan liittyvä vaara Kun hitsataan ympäristössä, jossa on normaalia suu- rempi sähkövirtaan liittyvä vaara, on noudatettava seu- raavia turvallisuusohjeita. Normaalia suuremman sähkövirtaan liittyvän vaaran omaavia ympäristöjä ovat:

• Työpaikat, joissa on rajoitetusti tilaa liikkumiseen ja hitsaaja joutuu työskentelemään tietyssä asennos- sa (esim. polvillaan, istuma- tai makuuasennossa) ja koskee sähköisesti johtaviin osiin;

• Työpaikat, jotka ovat kokonaan tai osittain rajoittu- neita sähköisesti johtaviin osiin ja joissa on suuri vaara, että hitsaaja koskee niihin vahingossa;

• Märät, kosteat tai kuumat työpaikat, joissa ilman- kosteus tai hiki heikentää ihmisihon ja eristeiden tai suojavarustusten vastustuskykyä huomattavasti. Myös metallitikkaat tai telineet voivat muodostaa ym- päristön, jossa on normaalia suurempi sähkövirtaan liittyvä vaara.www.scheppach.com

Myös silloin, kun hitsauslaite noudattaa asianmukais- ten standardien mukaisia päästöraja-arvoja, valo- kaarihitsauslaitteet voivat edelleen aiheuttaa sähkö- magneettisia häiriöitä herkille laitteistoille ja laitteille. Hitsaamisen aikaisten valokaarien aiheuttamista häiri- öistä vastaa käyttäjä ja käyttäjän on ryhdyttävä sopiviin suojatoimenpiteisiin niiden varalta. Käyttäjän on tätä varten huomioitava erityisesti:

• Verkko-, ohjaus-, signaali- ja tietoliikennejohdot

• Tietokoneet ja muut mikroprosessoriohjatut laitteet

• Televisio-, radio- ja muut toistolaitteet

• Elektroniset ja sähköiset turvalaitteet

• Sydämentahdistimia tai kuulolaitteita käyttävät hen- kilöt

• Mittaus- ja kalibrointilaitteet

• Muiden lähellä olevien laitteiden häiriönsieto

• Kellonajat, jolloin hitsaustöitä suoritetaan. Mahdollisten hajasäteilyjen vähentämiseksi on suositeltavaa:

• Asentaa ja käyttää hitsauslaite moitteettomalla ta- valla mahdollisten häiriönpäästöjen minimoimiseksi.

• Huoltaa hitsauslaite säännöllisesti ja pitää se hyvin hoidetussa kunnossa.

• Hitsausjohtojen on oltava kokonaan ulos kelattuina ja niiden on kuljettava lattialla mahdollisimman sa- mansuuntaisesti.

• Hajasäteilyn vuoksi vaarantuvat laitteet ja laitteis- tot on sijoitettava mahdollisuuksien mukaan hit- sausalueen ulkopuolelle tai ne on suojattava häiri- öitä vastaan.

• Sähkömagneettisia häiriöitä vähentävän sähkömag- neettisen suodattimen käyttö. Yleiset turvatoimenpiteet Käyttäjä on velvollinen asentamaan ja käyttämään konetta valmistajan määräysten mukaisesti asianmu- kaisesti. Mikäli sähkömagneettisia häiriöitä esiintyy, käyttäjä on velvollinen korjaamaan ne yllä kohdassa ”Tärkeä virtaliitäntää koskeva ohje” neuvotuilla tekni- sillä apuvälineillä. Varoitus! Tämä sähkötyökalu muodostaa käytön ai- kana sähkömagneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa. Vaka- vien tai hengenvaarallisten vammojen vaaran vähen- tämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä kanssa ennen kuin alkavat käyttää sähkötyökalua. Olkahihnojen käyttö Hitsaaminen on kielletty, jos hitsausvirtalähdettä kan- netaan esim. olkahihnan kanssa. Näin estetään:

• Riski, että menetetään tasapaino, jos liitettyjä johto- ja tai letkuja vedetään.

• Suurentunut sähköiskun vaara sen vuoksi, että hit- saaja koskee maadoitukseen, kun hän käyttää luo- kan I hitsausvirtalähdettä, jonka kotelo on maadoi- tettu suojajohtimella. Suojavaatteet

• Työskentelyn aikana on hitsaajan koko kehon olta- va suojattu vaatetuksella ja kasvosuojalla säteiltä ja palovammoilta.

• Molemmissa käsissä on käytettävä pitkävartisia käsineitä, jotka on valmistettu soveltuvasta materi- aalista (nahasta). Niiden tulee olla moitteettomassa kunnossa.

• Vaatetuksen suojana kipinöiltä ja palamiselta on käytettävä soveltuvaa esiliinaa. Jos työskentelytapa sitä vaatii, esim. pään yläpuolella tapahtuvassa hit- sauksessa, on käytettävä suojapukua ja tarvittaessa myös pääsuojusta.

• Käytettävän suojavaatetuksen ja kaikkien varustei- den on vastattava henkilökohtaisen suojavarustuk- sen direktiiviä. Suojaus säteiltä ja palovammoilta

• Silmien vaurioitumisvaarasta on kerrottava työsken- telypaikalla kyltillä ”Varo, älä katso liekkiin!”. Työs- kentelypaikat on mahdollisesti suojattava siten, että lähistöllä oleskelevat henkilöt ovat suojassa. Luvat- tomat henkilöt on pidettävä kaukana hitsaustöistä

• Kiinteiden työskentelypaikkojen välittömässä lähei- syydessä seinien ei tulisi olla sävyltään vaaleita tai kiiltäviä. Ikkunat on varmistettava vähintään pään korkeudelle asti säteiden läpäisyltä ja heijastamisel- ta, esim. soveltuvalla maalilla. EMC-laiteluokka HUOMIO! Tämä luokan A laite ei so- vellu käytettäväksi asuinalueilla, joiden virransyöttö tapahtuu julkisen matala- jännitteisen virransyöttöjärjestelmän kautta. Sekä johtoihin liittyvien että säteilevien suur- taajuushäiriöiden vuoksi sähkömagneettisen yhteen- sopivuuden varmistaminen saattaa olla vaikeaa näil- lä alueilla.www.scheppach.com

Ennen käyttöönottoa Liittäminen virtajohtoon Tarkasta ennen verkkojohdon (8) liittämistä verkkovir- taan, että tyyppikilven tiedot vastaavat käytettävissä olevan virtaliitännän arvoja. Liitä kone vain asianmukaisesti asennettuun suojakos- kettimelliseen pistorasiaan, jonka suojaus on vähin- tään 16A. Vaara! Verkkopistokkeen saa vaihtaa ainoastaan säh- köalan ammattilainen. Hitsauskaapelin liitäntä (kuva E) Vaara! Suorita hitsauskaapelin (9+10) liitäntä vain lait- teen ollessa irrotettu verkkovirrasta! Liitä hitsauskaapeli kuvassa E esitetyllä tavalla. Yhdistä tätä varten puikonpitimen (9) ja maadoituspih- tien (10) pistokkeet vastaaviin pikakytkentöihin (6/7) ja lukitse pistoke kääntämällä sitä vastapäivään. Kaapeli, jossa on puikkopidin (9), liitetään tavallisesti plusna- paan (6) ja johto, jossa on maadoituspihti (10) miinus- napaan (7). Hitsausvalmistelut Maadoitusliitin (10) kiinnitetään suoraan hitsattavaan kappaleeseen tai alustaan, jolle hitsattava kappale on asetettu. Varmista, että hitsattavaan kappaleeseen syntyy suo- ra kontakti. Vältä tämän vuoksi maalattuja pintoja ja/ tai eristysaineita. Puikkopitimen päässä on erityiskiinnike, jota käytetään puikon puristamiseen. Hitsaussuojusta on aina käytettävä hitsauksen aikana. Se suojaa silmiä valokaaresta tulevilta valosäteiltä ja mahdollistaa suoran katseyhteyden hitsattavaan ma- teriaaliin.

9. Käyttöön ottaminen

Kytkeminen päälle/pois (kuva A) Kytke laite päälle asettamalla päälle/pois-kytkin (1) asentoon ”I”. Käytön merkkilamppu (4) syttyy pa- lamaan. Kytke laite pois päältä asettamalla päälle/ pois-kytkin (1) asentoon ”0”. Käytön merkkilamppu (4) sammuu. Hitsaaminen (kuvat A + E) Suorita kaikki virransyötön sekä hitsausvirtapiirin sähköliitännät. Useimmat käärepuikot liitetään plus- napaan. Jotkin puikkotyypit liitetään miinusnapaan.

Verkkoliitäntä 230V~ 50/60Hz Hitsausvirta 20–160 A Kytkentäaika X 25% 160 A 60% 100 A 100% 80 A Virtalähteen energiatehokkuus 85% Tyhjäkäyntijännite 85 V Tehontarve joutokäyntitilassa 0 W Paino 6,6 kg Oikeus teknisiin muutoksiin pidätetään!

7. Purkaminen pakkauksesta

• Avaa pakkaus ja ota laite varovasti ulos.

• Poista pakkausmateriaali sekä pakkaus- ja kuljetus- varmistukset (jos sellaiset on).

• Tarkasta, onko toimituksen sisältö täydellinen.

• Tarkasta, onko laitteessa tai lisäosissa kuljetusvau- rioita.

• Säilytä pakkausta mahdollisuuksien mukaan takuu- ajan päättymiseen asti. HUOMIO Laite ja pakkausmateriaalit eivät ole lasten leikki- kaluja! Lapset eivät saa leikkiä muovipussien, kal- vojen tai pienosien kanssa! Vaarana osien joutumi- nen nieluun ja tukehtuminen!

8. Asennus / ennen käyttöönottoa

Kantohihnan asennus (kuva B) Aseta kantohihna (11) kuvassa (B) näytetyllä tavalla. Hitsaussuojuksen asennus (kuvat C + D) Asenna kahva (14) hitsaussuojukseen (13) kuvassa D esitetyllä tavalla. Asenna suojalasi (15) hitsaussuojukseen (13) kuvassa D esitetyllä tavalla. Taita sen jälkeen hitsaussuojuksen kolme sivua yh- teen. Sivuosat liitetään yläosaan kahdella painonapilla.www.scheppach.com

Virtajohdon vaihtaminen Vaara! Jos tämän laitteen virtajohto on vioittunut, sen vaihta- minen on vaarojen välttämiseksi teetettävä valmista- jalla tai valmistajan valtuuttamassa asiakaspalvelupis- teessä tai muulla pätevällä henkilöllä.

Asiakkaan sähköliitännän sekä käytetyn jatkojoh- don on vastattava näitä määräyksiä. Viallinen sähköliitosjohto Sähkön liitosjohtoon syntyy usein eristevaurioita. Syynä tähän voi olla:

• Painaumakohdat, jos liitosjohdot viedään ikkunoi- den tai ovenraon läpi.

• Taitekohdat liitosjohdon ollessa kiinnitetty tai joh- dettu väärin.

• Viiltokohdat ajettaessa liitosjohdon ylitse.

• Eristevauriot repäistäessä irti seinäpistorasiasta.

• Eristeen vanhenemisesta aiheutuvat halkeamat. Tällaisia vahingollisia sähköliitosjohtoja ei saa käyttää, sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia. Tarkasta säännöllisesti, onko liitosjohdoissa vaurioi- ta. Varmista, ettei liitosjohto tarkastettaessa ole kiinni virtaverkossa. Liitäntäjohtojen on vastattava asiaankuuluvia Sak- san sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Käytä vain sellaisia liitosjohtoja, joissa on merkintä H05RR-F. Tyyppimerkinnän painatus liitosjohdossa on pakollista.

• Verkkojännitteen on oltava 230 V~.

• Enintään 25 m pitkien jatkojohtojen poikkipinnan on oltava 2,5 neliömillimetriä. Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen. Ilmoita tiedusteluissa seuraavat tiedot:

• Koneen tyyppikilven tiedot Noudata valmistajan ohjeita puikon tyypistä ja oikeasta napaisuudesta. Sovita hitsauskaapelit (9/10) vastaa- vasti pikakytkentöihin (6/7). Kiinnitä nyt kääreetön puikon pää puikkopitimeen (9) ja liitä maadoituspihti (10) hitsattavaan kappaleeseen. Varmista, että syntyy hyvä sähköinen kontakti. Kyt- ke laite päälle ja aseta hitsausvirta käytetyn puikon mukaan potentiometristä (2). Pidä suojusta kasvojen edessä ja hankaa puikon päätä hitsattavaan kappa- leeseen siten kuin sytyttäisit tulitikun. Tämä on paras tapaa sytyttää valokaari. Kokeile koekappaleeseen, oletko valinnut oikean pui- kon ja virranvoimakkuuden. Huomautus: Tarkista käytettävä elektrodin halkaisi- jasta riippuva hitsausvirta seuraavasta taulukosta. Puikon Ø (mm) Hitsausvirta (A) 1,6 40–50 A 2 40–80 A 2,5 60–110 A 3,2 80–130 A 4,0 120–160 A Ohje! Älä painele puikolla työkappaletta, se saattaa vaurioi- tua ja vaikeuttaa valokaaren sytyttämistä. Heti kun valokaari syttyy, yritä pitää työkappaleeseen puikon halkaisijaa vastaava etäisyys. Etäisyyden tulee pysyä mahdollisimman tasaisena hitsauksen aikana. Puikon kaltevuuden työsuunnassa tulee olla 20/30 as- tetta. Käytä aina pihtejä käytetyn puikon poistamiseen tai juuri hitsattujen kappaleiden liikuttamiseen. Huomaa, että puikonpidike (9) on aina laskettava eristetylle alus- talle hitsauksen jälkeen. Poista kuona vasta sauman jäähdyttyä. Jos jatkat kes- keytynyttä hitsisaumaa, poista ensin kuona liitoskoh- dasta. Ylikuumeneminen Hitsauslaite on varustettu ylikuumenemissuojalla, joka suojaa hitsausmuuntajaa ylikuumenemiselta. Jos yli- kuumenemissuoja laukeaa, laitteen merkkivalo (5) syt- tyy. Anna hitsauslaitteen jäähtyä jonkin aikaa.www.scheppach.com

Varastoi laitetta ja sen lisävarusteita pimeässä, kuivas- sa ja jäätymiseltä suojatussa paikassa niin, että se on lasten ulottumattomissa. Optimaalinen varastointiläm- pötila on 5 - 30 ˚C. Säilytä sähkötyökalua alkuperäises- sä pakkauksessaan. Peitä sähkötyökalu suojataksesi sitä pölyltä tai kosteu- delta. Säilytä käyttöohje sähkötyökalun läheisyydessä.

14. Hävittäminen ja kierrätys

Laite on kuljetusvaurioiden välttämiseksi pak- kauksessa. Tämä pakkaus on raaka-ainetta ja siten käytettävissä uudelleen tai se voi- daan viedä kyseisen raaka-aineen kierrätyk- seen. Laite ja sen lisätarvikkeet koostuvat eri ma- teriaaleista, kuten esim. metallista ja muovista. Älä laita akkuja/paristoja sekajätteen joukkoon, äläkä vis- kaa niitä tuleen tai veteen. Akut/paristot on kerättävä ja toimitettava kierrätykseen tai hävitettävä ympäris- töystävällisellä tavalla. Toimita vialliset rakenneosat erikoisjätteen keräykseen. Kysy neuvoa jätelaitokselta tai kunnanvirastosta! Vanhat laitteet eivät kuuluu kotitalousjätteisiin! Tämä symboli osoittaa, ettei tuotetta saa hä- vittää kotitalousjätteen seassa sähkö- ja elekt- roniikkalaitteiden hävittämistä koskevan direk- tiivin (2012/19/EU) ja kansallisten lakien mukaisesti. Tuote on toimitettava asianmukaiseen koontipaikkaan. Tämä voi tapahtua palauttamalla tuo- te ostettaessa vastaava tuote tai toimittamalla tuote valtuutettuun keräyspisteeseen sähkö- ja elektroniik- kalaitteiden jälleenkäsittelyä varten. Epäasianmukai- sella vanhojen laitteiden käsittelyllä saattaa olla nega- tiivisia vaikutuksia ympäristölle ja ihmisten terveydelle sähkö- ja elektroniikkalaitteiden usein sisältämien mahdollisten vaarallisten aineiden vuoksi. Lisäksi tuot- teen asianmukainen hävitys edesauttaa luonnollisten resurssien tehokasta hyödyntämistä. Tietoja vanhojen laitteiden keräyspisteistä saat kuntasi hallinnosta, jul- kisoikeudellisesta jätehuollosta, valtuutetusta sähkö- ja elektroniikkalaitteiden hävityspisteestä tai jätelai- tokselta.

11. Huolto ja puhdistus

Vaara! Vedä virtapistoke irti aina ennen puhdistustöiden suo- rittamista. Huomautus: Hitsauslaitetta on huollettava säännölli- sesti ja se on pidettävä kunnossa moitteettoman toi- minnan varmistamiseksi ja turvallisuusvaatimusten täyttämiseksi. Epäasianmukainen ja vääränlainen käyttö voi johtaa häiriöihin ja laitteen vaurioitumiseen.

• Ennen kuin hitsauslaitetta aletaan puhdistaa, on virtajohto 8 vedettävä irti pistorasiasta, jotta laite on varmasti erotettu virtapiiristä.

• Puhdista hitsauslaite ja sen lisävarusteet säännölli- sesti ulkopuolelta. Poista lika ja pöly ilmalla, trasse- lilla tai harjalla. Huomautus: Seuraavat huoltotyöt saa teettää vain koulutetuilla ammattilaisilla.

• Virransäädin, maadoituslaite, sisäpuoliset johdot, polttimen kytkinlaite ja säätöruuvit on huollettava säännöllisesti. Kiristä löystyneet ruuvit ja vaihda ruostuneet ruuvit (vararuuveja M4 x 10 on saatava- na hyvin varustetussa rautakaupoissa).

• Tarkasta hitsauslaitteen eristysvastukset säännöl- lisesti. Käytä tätä varten asianmukaista mittauslai- tetta.

• Jos esiintyy vikoja tai laitteen osia on vaihdettava, ota yhteyttä asianmukaiseen ammattihenkilöön. Huoltotietoja Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina. Kuluvat osat*: Elektrodin pidin, maaliitin

• eivät välttämättä sisälly toimitukseen! Varaosia ja tarvikkeita saa asiakaspalvelupisteistäm- me. Skannaa sitä varten etusivulla oleva QR-koodi.

Kuljetuksen helpottamiseksi hitsauslaitetta voidaan kantaa olan yli menevän kantohihnan avulla tai kulje- tuskahvasta kiinni pitäen.www.scheppach.com

15. Ohjeet häiriöiden poistoon

Seuraavassa taulukossa on esitetty mahdolliset häiriöt ja kuvattu, mistä saat apua, jos koneesi ei joskus toimi oi- kein. Jos et pysty paikallistamaan ja poistamaan ongelmaa, ota yhteyttä huoltoliikkeeseen. Häiriö Mahdolliset syyt Korjauskeinot Konetta ei voi kytkeä päälle Ei verkkojännitettä Tarkasta pistorasia, virtajohto, kaapeli, virtapis- toke; anna tarvittaessa pätevän sähköasentajan korjattavaksi. Pääsulake on lauennut Tarkasta pääsulake Päälle-/pois-kytkin viallinen Korjauta asiakaspalvelulla Moottori viallinen Korjauta asiakaspalvelulla Ei kipinää Maadoitusliitintä ei ole liitetty lait- teeseen / Maadoitusliitintä ei ole asetettu työkappaleeseen Liitä maadoitusliitin hitsauslaitteeseen / Aseta maadoitusliitin työkappaleeseenwww.scheppach.com
