| Typ produktu | Elektrická oblúková zváračka |
| Značka | Scheppach |
| Model | WSE1100 |
| Napájacie napätie | 230 V ~ 50/60 Hz |
| Zvárací prúd | 20 - 160 A (nastaviteľný) |
| Pracovný cyklus | 25 % pri 160 A, 60 % pri 100 A, 100 % pri 80 A |
| Napätie naprázdno (U0) | 85 V |
| Energetická účinnosť | 85 % |
| Príkon v pokoji | 0 W |
| Hmotnosť | 6,6 kg |
| Trieda ochrany | IP21S |
| Trieda izolácie | B |
| Tepelná ochrana | Áno (kontrolka) |
| Chladiaci ventilátor | Áno |
| Typ zvárania | Ručné oblúkové zváranie obalenou elektródou (MMA) |
| Zvárateľné materiály | Uhlíková oceľ, legovaná oceľ, nehrdzavejúca oceľ, meď, hliník, titán atď. |
| Priemery elektród | 1,6 - 4,0 mm |
| Príslušenstvo v balení | Kliešte na elektródu, uzemňovacie kliešte, zváracia kukla so sklom, kefka/kladivo, popruh, 3 elektródy |
| Údržba a čistenie | Pred čistením odpojte; vyfúkajte prach, skontrolujte káble a spoje |
| Opotrebené diely | Držiak elektródy, uzemňovacie kliešte |
| Opraviteľnosť | Zásah len kvalifikovaným personálom |
| Záruka | V súlade s právnymi predpismi (nahlasovanie chýb do 8 dní) |
| Normy | EN 60974-1, CE |
Často kladené otázky - WSE1100 SCHEPPACH
Otázky používateľov k WSE1100 SCHEPPACH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Zvárací stroj vo formáte PDF zadarmo! Nájdite svoj návod WSE1100 - SCHEPPACH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. WSE1100 značky SCHEPPACH.
NÁVOD NA OBSLUHU WSE1100 SCHEPPACH
- Používejte ochranu sluchu a vyhrnutý, zapnutý lí-mec.
Klasifikace prístroje z hlediska elektromagnetické kompatibility
POZOR!
Vysvetlenie symbolov na prístroji
Použitie symbolov v tejto príručke má upriamiť vašu pozornosť na možné riziká. Bezpečnostné symboly a vysvetlenia, ktoré ich sprevádzajú, musia byť presne pochopené. Výstrahy samotné neodstraňujú riziká a nemôžu nahradiť správne opatrenia na zabránenie nehodám.
 | Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich! |
| EN 60974-1 | Európska norma pre zváračky s oblúkovým ručným zváraním s obmedzenou dĺžkou zapnutia. |
 | Jednofázový statický frekvenčný menič - transformátor - usmerňovač |
 | Symbol pre oblúkové ručné zváranie s obaľovanou tyčovou elektródou |
 | Jednosmerný průd |
 | Vhodný na zváranie za zvýšeného elektrického ohrozenia |
 | Siet’ový vstup; počet fáz, ako aj symbol striedavého prúdu a menovitá hodnota frekvencie |
| [A08Z] | Nominálne vol’nobežné napätie |
 | Siet’ové napätie |
| [SIGNATURE] | Doba zapnutia |
| [SIGNATURE] | Zvárací průd |
| [2780] | Zváracie napätie [V] |
| I_max | Maximálny vstupný prúd |
| I_eff | Efektívna hodnota najväčšieho sietového prúdu [A] |
| IP21S | Stupeň ochrany |
| B | Trieda izolácie |
 | Výstraha! Nebezpečenstvo zásahu elektrickým prúdom! |
 | Zásah elektrickým prúdom zo zváracej elektródy môže byť smrtel'ný |
 | Vdychovanie dymov zo zvárania môže ohrozit' vaše zdravie. |
 | Elektromagnetické polia môžu narušit' funkciu kardiostimulátorov. |
 | Iskry zo zvárania môžu spôsobit' výbuch alebo požiar. |
 | Lúče elektrického oblúka môžu poškodit' oči a poranit' kožu. |
 | Zariadenie nepoužívajte na vol'nom priestranstve a v daždi! |
| POZOR! | V tomto návode na obsluhu sme miesta, ktoré sa týkajú vašej bezpečnosti, opatrili touto značkou |
Obsah: Strana:
- Úvod.... 113
- Popis prístroja (obr. A).... 113
- Rozsah dodávky 113
- Správny spôsob použitia 113
- Bezpečnostní směrnice.... 114
- Technické údaje.... 118
- Vybalenie 118
- Zloženie / Pred uvedením do prevádzky 118
- Uvedenie do prevádzky 119
- Elektrická prípojka 120
- Údržba a čistenie.... 120
- Transport.... 121
- Skladovanie 121
- Likvidácia a recyklácia.... 121
- Odstraňovanie porúch 122

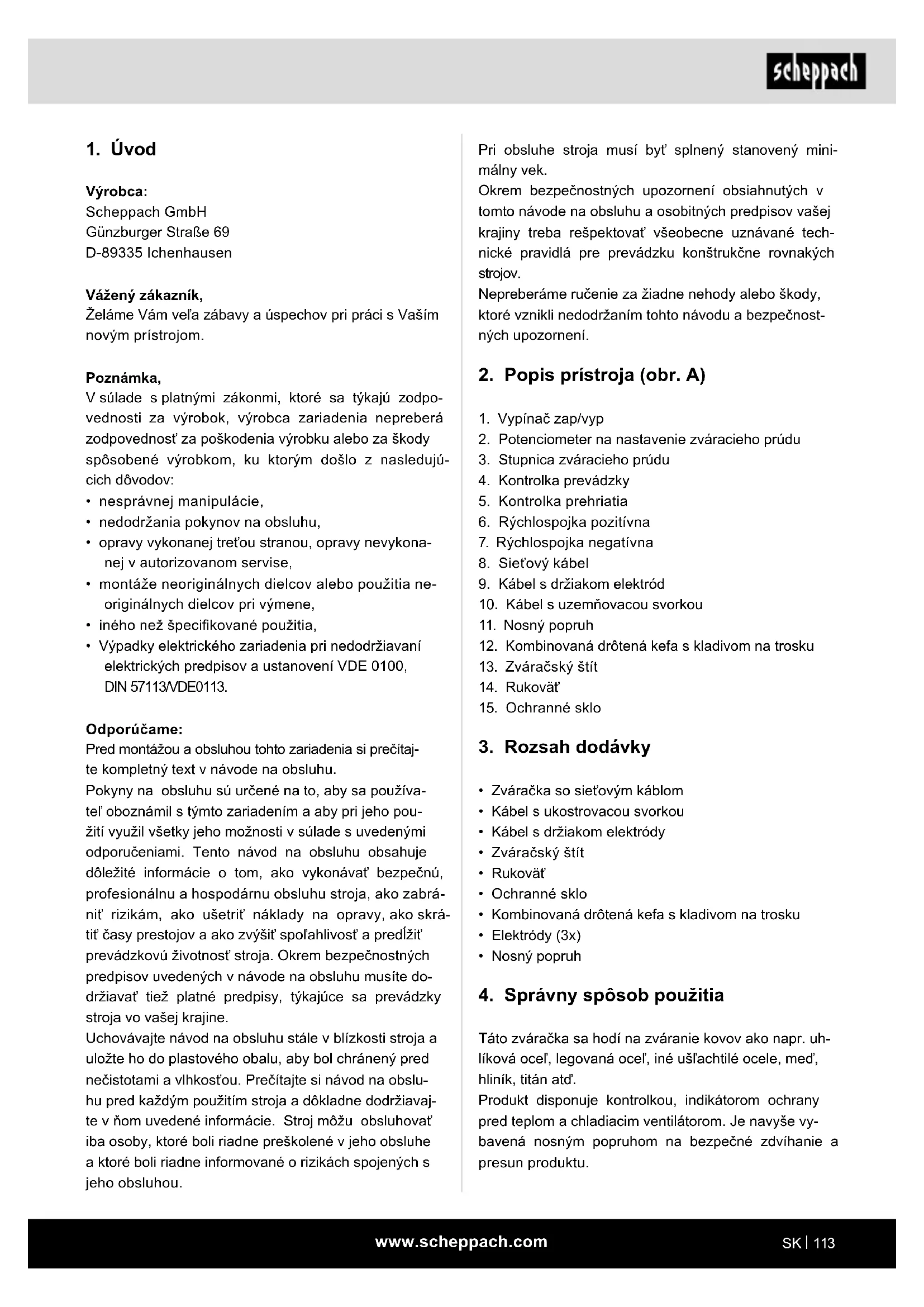

1. Úvod
Výrobca:
Scheppach GmbH
Želáme Vám veľa zábavy a úspechov pri práci s Vaším novým prístrojom.
Poznámka,
V súlade s platnými zákonmi, ktoré sa týkajú zodpovednosti za výrobok, výrobca zariadenia nepreberá zodpovednosť za poškodenia výrobku alebo za škody spôsobené výrobkom, ku ktorým došlo z nasledujúcich dôvodov:
- nesprávnej manipulácie,
- nedodržania pokynov na obsluhu,
- opravy vykonanej tret'ou stranou, opravy nevykona- nej v autorizovanom servise,
- montáže neoriginálnych dielcov alebo použitia ne-originálnych dielcov pri výmene,
- iného než špecifikované použitia,
- Výpadky elektrického zariadenia pri nedodržiavaní elektrických predpisov a ustanovení VDE 0100, DIN 57113/VDE0113.
Odporúčame:
Pred montážou a obsluhou tohto zariadenia si prečítajte kompletný text v návode na obsluhu.
Pokyny na obsluhu sú určené na to, aby sa používa- tel' oboznámil s týmto zariadením a aby pri jeho pou- žití využil všetky jeho možnosti v súlade s uvedenými odporučeniami. Tento návod na obsluhu obsahuje dôležité informácie o tom, ako vykonávať bezpečnú, profesionálnu a hospodárnu obsluhu stroja, ako zabrá- nit' rizikám, ako ušetrit' náklady na opravy, ako skrá- tit' časy prestojov a ako zvýšit' spol'ahlivost' a predlížit' prevádzkovú životnosť stroja. Okrem bezpečnostných predpisov uvedených v návode na obsluhu musíte do- držiavať tiež platné predpisy, týkajúce sa prevádzky stroja vo vašej krajine.
Uchovávajte návod na obsluhu stále v blízkosti stroja a uložte ho do plastového obalu, aby bol chránený pred nečistotami a vlhkost'ou. Prečítajte si návod na obsluhu pred každým použitím stroja a dôkladne dodržiavajte v ňom uvedené informácie. Stroj môžu obsluhovať iba osoby, ktoré boli riadne preškolené v jeho obsluhe a ktoré boli riadne informované o rizikách spojených s jeho obsluhou.
Pri obsluhe stroja musí byt' splnený stanovený minimálny vek.
Okrem bezpečnostných upozornení obsiahnutých v tomto návode na obsluhu a osobitných predpisov vašej krajiny treba rešpektovať všeobecne uznávané technické pravidlá pre prevádzku konštrukčne rovnakých strojov.
Nepreberáme ručenie za žiadne nehody alebo škody, ktoré vznikli nedodržaním tohto návodu a bezpečnostných upozornení.
2. Popis prístroja (obr. A)
- Vypínač zap/vyp
- Potencimeter na nastavenie zváracieho prúdu
- Stupnica zváracieho prúdu
- Kontrolka prevádzky
- Kontrolka prehriatia
- Rýchlospojka pozitívna
- Rýchlospojka negatívna
- Sietový kábel
- Kábel s držiakom elektród
- Kábel s uzemňovacou svorkou
- Nosný popruh
- Kombinovaná drôtená kefa s kladivom na trosku
- Zváračský štít
- Rukovät'
- Ochranné sklo
3. Rozsah dodávky
• Zváračka so sietovým káblom
• Kábel s ukostrovacou svorkou
• Kábel s držiakom elektródy
• Zváračský štít
• Rukovät'
- Ochranné sklo
• Kombinovaná drôtená kefa s kladivom na trosku
- Elektródy (3x)
- Nosný popruh
4. Správny spôsob použitia
Táto zváračka sa hodí na zváranie kovov ako napr. uhliková ocel, legovaná ocel, iné ušlachtilé ocele, med, hliník, titán atd.
Produkt disponuje kontrolkou, indikátorom ochrany pred teplom a chladiacim ventilátorom. Je navyše vybavená nosným popruhom na bezpečné zdvíhanie a presun produktu.
Stroj sa môže používať iba v súlade so svojím určením. Každé iné použitie presahujúce určenie je považované za používanie v rozpore s určením. Za škody z neho vzniknuté alebo poranenia akéhokol'vek druhu ručí používatel/obsluha a nie výrobca.
Prevádzka prístroja je určená len pre odborníkov (osoba, ktorá na základe svojho odborného vzdelania, skúseností a znalostí o príslušných zariadeniach je v pozícii posúdit' jej zverenú prácu a rozpoznať možné nebezpečenstvá) alebo poučené osoby (osoba, ktorá je poučená o jej zverenej práci a o možných nebezpečenstvách vyplývajúcich z nedbalého správania sa).
Dbajte, prosím, na to, že naše prístroje neboli v súlade s určením skonštruované na komerčné, remeselné ani priemyselné použitie.
Ak sa prístroj používa v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku.
⚠ VÝSTRAHA! Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a technické údaje, ktorými je opatrené toto elektrické náradie. Zane-dbania pri dodržiavaní nasledujúcich pokynov môžu spôsobit' zásah elektrickým prúdom, požiar a/alebo t'ažké poranenia.
Bezpodmienečne dodržiavajte
⚠ POZOR!
Používajte tento prístroj výlučne len v súlade s účelom použitia, ktorý je uvedený v tomto návode na obsluhu. Požívatel zariadenia je zodpovedný za vlastnú bezpečnosť, ako aj bezpečnosť ostatných osôb: Prosím starostlivo si prečítajte tento návod na obsluhu a dodržiavajte jeho predpisy.
- Opravy alebo/a údržbové práce smú byť vykonávané len kvalifikovanými osobami.
- Smú sa používat' výlučne len prípojné a zváracie vedenia, ktoré sú súčasťou objemu dodávky.
- Postarajte sa o primeranú starostlivost' o prístroj.
-
Prístroj by sa počas používania nemal nachádzat' v úzkych priestoroch alebo priamo pri stene, aby vždy mohol prechádzat' cez vetracie otvory dostatok vzduchu. Presvedčite sa o tom, že je prístroj správne napojený na elektrickú siet'. Vystríhajte sa akéhokoľvek namáhania elektrického kábla t'ahom. Prístroj vždy rozpojte predtým, než zariadenie premiestnite inam.
-
Dávajte pozor na stav zváracích káblov, elektródovej svorky, ako aj uzemňovacích svoriek; opotrebovanie na izolácii a na častiach vodiacich elektrický prúd môže vyvolat' nebezpečné situácie a znížit' kvalitu zváracej práce.
- Pri zváraní elektrickým oblúkom vznikajú iskry, roztavené časti kovu a dym, dávajte preto pozor na nasledovné: Všetky horľavé látky a/alebo materiály odstráňte z pracoviska.
- Presvedčite sa o tom, že máte k dispozícii dostatočný prívod vzduchu.
- Nezvárajte na nádržiach, nádobách alebo rúrach, ktoré obsahovali horľavé tekutiny alebo plyny. Vyhýbajte sa priamemu kontaktu so zváracím elektrickým obvodom; napätie na prázdno, ktoré sa vyskytuje medzi elektródovými kliešťami a uzemňovacou svorkou, môže byť nebezpečné.
- Neskladujte ani nepoužívajte tento prístroj vo vlhkom alebo mokrom prostredí alebo v daždi.
- Chráňte si oči ochrannými sklami (DIN stupeň 9-10). určenými na tento účel, ktoré upevníte na priloženom ochrannom štíte. Používajte rukavice a suché ochranné oblečenie, ktoré neobsahuje oleje a tuky, aby ste nevystovali vašu pokožku ultrafialovému žiareniu vznikajúcemu pri elektrickom oblúku.
- Nepoužívajte zváračku na rozmrazovanie potrubí.
Nezabudnite!
- Svetelné žiarenie elektrického oblúka môže poškodit' oči a spôsobit' popálenia na pokožke.
- Pri zváraní elektrickým oblúkom vznikajú iskry a kvapky roztaveného kovu, zváraný obrobok sa rozžeraví a zostáva relatívne dlhú dobu veľmi teplý.
- Pri zváraní elektrickým oblúkom sa uvolňujú výpary, ktoré môžu byť zdraviu škodlivé. Každý elektrický úder môže byť smrtelný.
- V okruhu 15 m sa nepribližujte priamo k elektrickému oblúku.
- Chráňte sa (ako aj okolostojace osoby) proti prípadným nebezpečným účinkom svetelného oblúka.
- Výstraha: V závislosti od podmienok siet'ového pripojenia v prípojnom bode zváračky je možné, že bude dochádzat' k poruchám pre ostatných spotrebitel'ov.
Pozor!
Pri pret'ažených napájacích siet'ach a elektrických obvodoch môže počas zvárania dochádzať k rušeniam pre iných používatel'ov. V prípade pochybností je potrebné sa poradit's podníkom dodávajúcim elektrickú energiu.
Pri zváraní elektrickým oblúkom vzniká celý rad možných zdrojov nebezpečenstva. Preto je pre zvárača obzvlášť dôležité dôsledne dodržiavať nasledujúce pravidlá, aby nedošlo k jeho ohrozeniu alebo ohrozeniu iných osôb, a aby sa zamedzilo vzniku ujmy pre l'udí a zariadenie.
- Pri nehodách okamžite odpojit' zdroj zváracieho prúdu zo siete.
- Ak sa vyskytnú dotykové elektrické napätia, prístroj okamžite vypnite a nechajte ho prekontrolovať u odborníka.
- Pri zváraní vždy noste na oboch rukách izolujúce rukavice. Tieto chránia pred úrazmi elektrickým prúdom (napätie na prázdno zváracieho elektrického okruhu), pred škodlivými žiareniami (tepelné a UV žiarenia), ako aj pred odprskujúcim žeravým kovom a troskou.
- Noste pevnú izolujúcu obuv, topánky by mali izolovať aj v mokrom prostredí. Poltopánky nie sú vhodné, pretože odpadávajúce žeravé kvapky kovu môžu spôsobit' popáleniny.
- Oblečte si vhodný odev, žiadne syntetické oblečenie.
- Nepozerajte sa nechránenými očami do elektrického oblúka; používajte iba zvárací ochranný štít s predpísaným ochranným sklom podľa normy DIN. Elektrický oblúk vyžaruje okrem svetelných a tepelných lúčov, ktoré spôsobujú oslepenie, resp. popálenie, taktiež UV - žiarenie.
Neviditel'né ultrafialové žiarenie spôsobuje pri nedostatočnej ochrane až o niekolko hodín neskôr pozorovateľný, veľmi bolestivý zápal očných spojiviek. Okrem toho spôsobuje UV - žiarenie na nechránených častiach tela rovnaké následky ako úpal zo slnka.
- Aj osoby alebo pomocníci, nachádzajúci sa v blízkosti elektrického oblúka, musia byt' upozornení na toto nebezpečenstvo a musia byt' vybavení potrebnými ochrannými prostriedkami - v prípade potreby postaviť ochranné steny.
- Pri zváraní, predovšetkým v malých miestnostiach, je potrebné zabezpečit' dostatočný prívod čerstvého vzduchu, pretože dochádza ku vzniku dymu a škodlivých plynov.
- Na nádržiach, v ktorých sú skladované plyny, pohonné hmoty, minerálne oleje alebo pod., nie je povolené vykonávat' zváračské práce, ani ked' sú tieto už dlhý čas vyprázdnené, pretože vzhľadom na možné zvyšky týchto látok hrozí nebezpečenstvo výbuchu.
- V miestnostiach so zvýšeným rizikom požiaru a výbuchu platia osobitné predpisy.
- Zvarové spojenia, ktoré sú vystavené vysokým za-taženiam a musia spíňat' bezvýhradné bezpečnostné požiadavky, môžu vykonávat' len osobitne vyškolení a odskúšaní zvárači. Príklady sú: Tlakové kotly, kol'ainice, t'ažné zariadenia atd'.
- Lúče elektrického oblúka môžu poškodit' oči a poranit' kožu. Noste vhodnú pokrývku hlavya ochranné okuliare.
- Noste ochranu sluchu a vysoko si vyhrňte golier.
- Použite ochrannú zváračskú kuklu a dbajte na správne nastavenie filtra
- Je bezpodmienečne potrebné dbať na to, že pri ne-dbanlivosti môže zváracím prúdom dôjst' k zničeniu ochranného vodiča v elektrických zariadeniach alebo prístrojoch, napr. uzemňovacia svorka sa priloží na skriňu zváracieho prístroja, ktorá je spojená s ochranným vodičom elektrického zariadenia. Zvá-racie práce sa vykonávajú na stroji s pripojením ochranného vodiča. Je teda možné zvárat' na stroji aj bez toho, aby bola uzemňovacia svorka na tomto stroji upevnená.
V takom prípade tečie zvárací prúd od uzemňovacej svorky cez ochranný vodič ku stroju. Veľký zvárací prúd môže mat' za následok pretavenie ochranného vodiča.
- Zabezpečenie prívodov ku sieťovým zásuvkám poistkami musí zodpovedat' predpisom. Podľa týchto predpisov sa teda môžu používat' len poistky, resp. automaty, ktoré zodpovedajú prierezu vedenie. Použitie väčších poistiek môže spôsobit' zhorenie elektrického vedenia, resp. škody v dôsledku požiaru budovy.
- Nepoužívajte zváračku v daždivom počasí.
- Nepoužívajte zváračku vo vlhkom prostredí.
- Umiestnite zváračku na rovný povrch.
- Výstup sa dimenzuje pri okolitej teplote 20 °C. Doba zvárania sa môže pri vysokých teplotách skrátiť.
Ohrozenie zásahu elektrickým prúdom
Zásah elektrickým prúdom zo zváracej elektródy môže byt' smrteľný. Nezvárajte v daždivom počasí, alebo ked sneží. Noste suché izolačné rukavice. Nechytajte elektródu holými rukami. Nenoste v žiadnom prípade mokré alebo poškodené rukavice. Chráněte sa pred zásahom elektrickým prúdom prostredníctvom izolácie od obrobku. Neotvárajte teleso zariadenia.
Ohrozenie v dôsledku dymov zo zvárania
Vdychovanie dymov zo zvárania môže poškodit zdra- vie. Nedržte hlavu v oblasti dymu. Používajte zari- denia v otvorených priestoroch. Vetrajte, aby ste sa zbavili dymu.
Ohrozenie v dôsledku iskier zo zvárania
Iskry zo zvárania môžu spôsobit' výbuch alebo požiar. Udržiavajte horľavé látky pri zváraní v dostatočnej vzdialenosti. Nezvárajte v blízkosti horľavých látok. Iskry zo zvárania môžu spôsobit' požiar. Vždy majte k dispozícii hasiaci prístroj a druhú osobu ako pozorovateľa, ktorá ho môže okamžite použit'. Nezvárajte na bubnoch alebo podobne uzatvorených nádobách.
Bezpečnostné upozornenia týkajúce sa zváracie- ho štítu
- Uistite sa pomocou jasného zdroja svetla (napr. za-paľovačom) vždy pred začiatkom zváracích prác, že zvárací štít správne funguje.
- Rozstrek pri zváraní môže poškodit ochranné sklo. Okamžite vymeňte poškodené alebo poškriabané ochranné sklá.
- Vymeňte okamžite poškodené alebo silne znečistené resp. postriekané komponenty.
- Zariadenie smú prevádzkovat' len tie osoby, ktoré dosiahli 16. rok života.
- Oboznámte sa s bezpečnostnými predpismi týkajúcimi sa zvárania. Dodržiavajte pritom aj bezpečnostné upozornenia vašej zváračky.
- Vždy pri zváraní si nasadte zváračský štít. Ak ho nepoužijete, môžete si privodit' t'ažké poranenia sietnice.
• Vždy pri zváraní noste ochranný odev. - Nikdy nepoužívajte zváračský štít bez ochranného skla.
- Včasne vymeňte ochranné sklo za účelom dobrej viditel'nosti a prác bez námahy.
Pri zváraní v prostredí so zvýšeným elektrickým ohrozením sa musia dodržiavať nasledujúce bezpečnostné upozornenia.
Medzi prostredia so zvýšeným elektrickým ohrozením patrí napr.:
- pracoviská, na ktorých je obmedzená oblast' pohybu tak, že zvárač pracuje v nútenom postoji (napr. kláčí na kolenách, sedí, leží) a dotýka sa elektricky vodivých dielov;
- pracoviská, ktoré sú úplne alebo čiastočne elektricky vodivé a na ktorých je vysoké riziko odvrátitelného alebo náhodného kontaktu zvárača s dielmi;
- mokré, vlhké alebo horúce pracovné povrchy, na ktorých vlhkost' vzduchu alebo pot výrazne znižujú odolnost' ludskej pokožky a izolačné vlastnosti alebo redukujú ochranné vybavenie.
Dokonca aj kovový vodič alebo lešenie môžu vytvorit prostredie so zvýšeným elektrickým ohrozením.
V takomto prostredí sa musia použiť izolované podložky a medzivrstvy, ako aj rukavice s manžetami a pokrývky hlavy vyrobené z kože alebo iných izolačných materiálov na izoláciu tela od zeme. Zdroj zváracieho prúdu sa musí nachádzať mimo pracovnej oblasti resp. elektricky vodivých plôch a mimo dosahu zvárača.
Dodatočnú ochranu proti zásahu prúdom v prípade poruchy je možné zaistiť pomocou prúdového chrániča, ktorý je napájaný zvodovým prúdom nepresahujúcim 30 mA a napájajúcim všetky zariadenia napájané zo siete v okolí. Prúdový chránič musí byť vhodný pre všetky typy prúdu.
Prostriedky na rýchle elektrické odpojenie zdroja zvá-racieho prúdu alebo zváracieho obvodu (napr. zariadenie núdzového vypnutia) musia byť l'ahko prístupné. Pri použití zváračiek v elektricky nebezpečných podmien-kach nesmie byť výstupné napätie zváračky v chode naprázdno vyššie ako 113 V (maximálna hodnota). Táto zváračka sa môže v týchto pripadoch použit’ kvôli výstupnému napätiu.
Zváranie v úzkych priestoroch
Pri zváraní v úzkych priestoroch môže dôjst' k ohrozeniu v dôsledku toxických plynov (nebezpečenstvo zadusenia). V úzkych priestoroch sa môže zvárat' len vtedy, ak sa v blízkosti nachádzajú poučené osoby, ktoré môžu v prípade núdze zasiahnut'. Pred začiatkom zváracieho procesu musia experti vykonat' posúdenie, aby určili, ktoré kroky sú potrebné na zaistenie bezpečnosti pri práci a ktoré opatrenia musia byt' prijaté počas procesu zvárania.
Súčet napätí chodov naprázdno
Ak je v prevádzke súčasne viac ako jeden zdroj zvá-racieho prúdu, môžu sa sčítať ich napätia chodov na-prázdno a viest’ k zvýšenému elektrickému ohrozeniu. Zdroje napájania pre zváranie musia byť pripojené tak, aby bolo minimalizované ohrozenie. Jednotlivé zdroje napájania pre zváranie, so svojimi samostatnými ria-deniami a prípojkami, musia byť jasne označené, aby bolo možné detegovat’, čo patrí ku konkrétnemu zvára-ciemu obvodu.
Použitie ramenných popruhov
Nesmie sa zvárat', ak sa zdroj zváracieho prúdu prenáša, napr. pomocou ramenného popruhu.
Je potrebné zabrániť:
- Riziko straty rovnováhy pri t'ahaní za káble alebo hadice.
- Zvýšené riziko zásahu elektrickým prúdom, pretože zvárač prichádza do kontaktu so zemou pri používaní zdroja zváracieho prúdu triedy I, ktorého teleso je uzemnené prostredníctvom ochranného vodiča.
Ochranné oblečenie
- Počas práce musí byť zvárač chránený na svojom celom tele oblečením a ochranou tváre proti žiareniu a proti popáleninám.
- Na oboch rukách má nosit' rukavice s manžetami, vyrobené z vhodnej látky (koža). Tieto musia byt' vždy v bezchybnom stave.
- Na ochranu odevu proti odlietavajúcim iskrám a ohoreniu je potrebné nosit' vhodné zástery. Ak to povaha prác vyžaduje (napr. zváranie vo výškach nad úrovňou hlavy), je potrebné nosit' ochranný oblek, a ak to je potrebné, tak aj ochranu hlavy.
- Použité ochranné oblečenie a celkové príslušenstvo musí byt v súlade so smernicou „Osobné ochranné vybavenie“.
Ochrana proti žiareniu a popáleninám
- Na pracovisku je potrebné upozornit' na možné ohrozenie zraku prostredníctvom vývesky „Pozor, nepozerat' do plameňa!“. Pracoviská je potrebné podľa možnosti odtienit' tak, aby boli osoby nachá-dzajúce sa v blízkosti chránené. Nepovolané osoby sa majú zdržiavať mimo miesta výkonu zváracích prác.
- V bezprostrednej blízkosti stálych zváracích pracovísk nemajú steny byť svetlej farby a nemajú byť lesklé. Okná je potrebné najmenej do výšky hlavy zabezpečit proti prepúšt'aniu alebo spätnému odrážaniu žiarenia, napr. prostredníctvom vhodného náteru.
Klasifikácia prístrojov podl'a smernice o elektromagnetickej kompatibilite
POZOR!
Tento prístroj triedy A nie je určený na použitie v domácom prostredí, v ktorom sa napájanie prúdom uskutočnuje
cez verejný nízkonapäťový napájací systém. V dôsledku vysokofrekvenčných rušení šíriacich sa po vedení ako aj vyžarovaných vysokofrekvenčných rušení môže byť náročné zaistiť v týchto oblastiach elektromagnetickú kompatibilitu.
Hoci zváračka spíňa emisné limity špecifikované v norme, môžu zváračky na zváranie elektrickým oblúkom aj napriek tomu spôsobovat' elektromagnetické rušenie v citlivých zariadeniach a prístrojoch. Za poruchy, ktoré vzniknú prostredníctvom elektrického oblúka pri zváraní, je zodpovedný používatel' a on musí prijať príslušné ochranné opatrenia.
Zároveň musí používatel' zohl'adnit':
- Sieťové, riadiace, signálne a telekomunikačné vedenia
- Počítač a iné prístroje riadenie mikroprocesorom
- Televízne, rádiové a iné reprodukčné zariadenia
- Elektronické a elektrické bezpečnostné zariadenia
- Osoby s kardiostimulátormi alebo naslúchacími prístrojmi
• Meracie a kalibračné zariadenia - Odolnost' iných blízkych zariadení proti rušeniu
- Čas, kedy sa vykonávajú zváracie práce.
Na zníženie možných rušivých žiarení sa odporúča:
- bezchybne nainštalovať a prevádzkovat' zváračku, aby sa minimalizovali možné rušivé emisie.
- pravidelne udržiavať zváračku a dbať na jej dobrý stav.
- Zváracie vodiče by mali byt' úplne odvinuté a mali by byt' vedené paralelne po zemi
- Prístroje a zariadenia ohrozené rušivým žiarením by sa mali odstránit' z oblasti zvárania alebo odtienit'.
- Použitie elektromagnetického filtra, ktorý redukuje elektromagnetické rušenia.
Užívatel' je zodpovedný za odbornú inštaláciu a používanie prístroja podľa údajov výrobcu. Pokial' by malo dôjst' k výskytu elektromagnetického rušenia, je v zodpovednosti užívatel'a, aby toto rušenie odstránil pomocou technických pomocných prostriedkov uvedených v bode „Dôležité upozornenie k elektrickej prípojke“.
Varovanie! Tento elektrický prístroj vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvnit' aktívne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smrteľných poranení odporúčame osobám s implantátmi prekonzultovať situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrický prístroj.
6. Technické údaje
| Zvárací prúd 20 - 160 A | |
| Doba zapnutia X | |
| 25% | 160 A |
| 60% | 100 A |
| 100% | 80 A |
| Energetická účinnosť zdroja prúdu | 85% |
| Voľnobežné napätie | 85 V |
| Príkon v stave chodu naprázdno | 0 W |
| Hmotnosť | 6,6 kg |
Technické zmeny vyhradené!
7. Vybalenie
- Otvorte obal a opatrne vyberte prístroj.
- Odstráňte obalový materiál, ako aj obalové a prepravné poistky (ak sú použité).
- Skontrolujte, či je rozsah dodávky kompletný.
- Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou.
- Obal podľa možnosti uschovajte až do uplynutia záručnej doby.
POZOR
Prístroj a obalové materiály nie sú hračkami pre deti! Deti sa nesmú hrat' s plastovými vreckami, fóliami ani drobnými súčiastkami! Vzniká nebezpečenstvo prehltnutia a udusenia!
8. Zloženie / Pred uvedením do prevádzky
Založte nosný popruh (11), ako to je znázornené na obrázku (B).
Montáž zváračského štítu (obr. C + D)
- Rukovät' (14) namontujte na zváračský štít (13), ako je zobrazené na obr. D.
- Ochranné sklo (15) namontujte na zváračský štít (13), ako je zobrazené na obr. D.
- Následne sklopte tri strany zváračského štítu. Každá z oboch bočných častí sa spojí dvomi tlačidlami s hornou časťou.
Pred uvedením do prevádzky
Skontrolujte pred zapojením siet'ového kábla (8) do napájacieho vedenia, či údaje na typovom štítku súhlasia s hodnotami prítomného napájacieho vedenia.
Pripojte stroj iba na správne inštalovanú zásuvku s ochrannými kontaktmi, ktorá je zabezpečená istením minimálne 16 A.
Nebezpečenstvo! Sieťovú zástrčku môže vymieňat' iba odborný elektrikár.
Pripojenie zváracieho kábla (obr. E)
Nebezpečenstvo! Práce pripojenia zváracieho kábla (9+10) vykonávajte iba vtedy, keď je prístroj odpojený zo siete! Zapojte zvárací kábel, ako je to znázornené na obrázku E. Spojte obidve zástrčky držiaka elektród (9) a uzemňovacej svorky (10) s príslušnými rýchlospojkami (6/7) a zaaretujte zástrčky, pričom ich budete otáčat’ v smere hodinových ručičiek. Kábel s držiakom elektród (9) sa zvyčajne pripája na plusový pól (6), kábel s uzemňovacou svorkou (10) na mínusový pól (7).
Príprava zvárania
Svorka kostry (10) sa pripevňuje najlepšie priamo na zváranom obrobku, alebo na podložke, na ktorom je zváraný obrobok postavený. Pozor, postarajte sa o to, aby bol medzi podložkou a zváraným obrobkom priamy kontakt. Nepoužívajte preto podložky z lakovaným povrchom a/alebo izolované materiály. Kábel držiaka na elektródy je na konci vybavený špeciálnou svorkou, ktorá slúži na uchytenie elektródy. Zvárací ochranný štít sa musí používať počas celého procesu zvárania. Chrání oči pred svetelným žiarením vychádzajúcim zo svetelného oblúku a zároveň umožňuje potrebný pohlad priamo na zvar.
9. Uvedenie do prevádzky
Zapnutie/vypnutie (obr. A)
Vykonajte všetky elektrické pripojenia pre elektrické napájanie ako aj pre zvárací elektrický obvod. Väčšina obaľovaných elektród sa napája na plusový pól. Existuje však niekoľko druhov elektród, ktoré sa pripájajú na mínusový pól. Dodržiavajte údaje od výrobcu ohľadne druhu elektród a správnej polarity. Príslušne prispôsobte zvárací kábel (9/10) na rýchlospojky (6/7). Teraz upevnite neobalený koniec elektródy do elektródového držiaku (9) a spojte uzemňovaciu svorku (10) so zváraným predmetom. Dbajte pri tom na to, aby vznikol dobrý elektrický kontakt. Zapnite prístroj a na potenciometri (2) nastavte zvárací prúd podľa použitej elektródy. Dajte si ochranný štít pred tvár a škrtnite špičkou elektródy o zváraný predmet tak, že vykonáte pohyb ako pri zapaľovaní zápalky. Je to najlepší spôsob, ako zapálit’ elektrický oblúk Otestuje na skúšobnom kuse, či ste zvolili správnu elektródu a silu prúdu.
Upozornenie: Zvárací prúd, ktorý sa má nastavit v závislosti od priemeru elektród nájdete v nasledujúcej tabul'ke.
| Elektróda ∅ (mm) Zvárací prúd (A): | |
| 1,6 40 - 50 A | |
| 2 40 - 80 A | |
| 2,5 60 - 110 A | |
| 3,2 80 - 130 A | |
| 4,0 120 - 160 A | |
Pozor!
Nedotýkajte sa elektródou mimovolne obrobku, pretože by sa mohlo vyskytnúť poškodenie a zhoršilo by sa zapal’ovanie svetelného oblúku. Akonáhle sa zapáli svetelný oblúk sa pokúste udržiavať od obrobku odstup tak veľký, aby sa zhodoval s priemerom použitej elektródy. Tento odstup by mal byť počas celého zvárania podľa možností čo najviac konštantný. Sklon elektródy v smere práce by mal byť 20/30 stupňov.
Používajte vždy kliešte na odstránenie spotrebovanej elektródy alebo ak chcete manipulovať s obrobkami, ktoré ste práve zvárali. Prosím dbajte na to, že sa držiak elektródy (9) po zváraní musí odložit’ vždy tak, aby bol izolovaný. Strusku môžete zo zvaru odstránit’ až po vychladnutí obrobku.
Ak sa pokračuje vo zváraní na prerušenom zvare, tak sa musí najskôr odstránit' struska z miesta pripojenia nového zvaru.
Ochrana pred prehriatím
Zváračka je vybavená ochranou pred prehriatím, ktorá chráni zvárací transformátor pred prehriatím. Ak by došlo k spusteniu ochrany pred prehriatím, tak sa rozsvieti kontrolka (5) na zváračke. Nechajte v takom prípade zváračku určitý čas vychladnút.
Výmena siet'ového prípojného vedenia Nebezpečenstvo!
V prípade poškodenia sieťového prípojného vedenia prístroja sa musí vedenie vymenit' výrobcom alebo jeho zákazníckym zastúpením alebo podobne kvalifi kovanou osobou, aby sa zabránilo rizikám.
10. Elektrická prípojka
Siet'ová prípojka na strane zákazníka, ako aj predlžovacie vedenie musia zodpovedat' týmto predpisom.
Poškodené elektrické prípojné vedenie
Na elektrických prípojných vedeniach často vznikajú škody na izolácii.
Príčinami môžu byt':
- Stlačené miesta, keď sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.
- Zalomené miesta v dôsledku neodborného upevnenia alebo vedenia prípojného vedenia.
- Rozrezané miesta vzniknuté pri prejazde cez prípojné vedenie.
- Škody na izolácii pri vytrhnutí zo zásuvky v stene.
- Trhliny pri zostarnutí izolácie.
Takéto poškodené elektrické prípojné vedenia sa ne-smú používať a z dôvodu poškodenia izolácie sú ži-votunebezpečné.
Elektrické prípojné vedenia pravidelne kontrolujte ohľadne poškodení. Dávajte pozor na to, aby pri kontrole prípojného vedenia nebolo toto pripojené k elektrickej sieti.
Elektrické prípojné vedenia musia zodpovedať príslušným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s označením H05RR-F.
Vytlacenie označenia typu na prípojnom kábli je predpis.
- Sieťové napätie musí predstavovat' 230 V\~.
- Predlžovacie vedenia do dížky 25 m musia vykazovat' priemer 2,5 mm².
Prípojky a opravy elektrickej výbavy smie vykonávať iba vyučený elektrikár.
V prípade otázok uvedte, prosím, nasledujúce údaje:
Pred všetkými čistiacimi prácami vytiahnite siet'ovú zástrčku.
Upozornenie: Zváračka sa musí pravidelne udržiavat' a opravovat', aby bola zaučená bezchybná funkcia, ako aj dodržiavanie bezpečnostných požiadaviek. Neodborná alebo nesprávna prevádzka môže viest' k výpadkom a poškodeniam prístroja.
- Pred vykonaním čistiacich prác na zváračke vytiahnite sieťový kábel 8 zo zásuvky, aby sa prístroj bezpečne odpojil od prúdového obvodu.
- Čistite zváračku pravidelne, rovnako aj jej príslušenstvo z vonkajšej strany. Odstráňte nečistoty a prach pomocou vzduchu, čistiacej bavlny alebo kefy.
Upozornenie: Nasledujúce údržbové práce smie vykonávať len poučený odborný personál.
- Regulátor prúdu, uzemňovacie zariadenie, vnútorné vedenia, spojovacie zariadenie zváracieho horáka a nastavovacie skrutky by sa mali pravidelne udržiavať. Utiahnite voľné skrutky a vymeňte hrdzavé skrutky (náhradné skrutky M4 x 10 sú dostupné v každej bežnej predajni stavebnín).
- Pravidelne kontrolujte izolačné odpory zváračky. Použite na to príslušné meracie zariadenie.
- V prípade poruchy alebo pri potrebnej výmene častí zariadenia sa obrátte na príslušný odborný personál.
Servisné informácie
Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.
Diely podliehajúce opotrebeniu*: uzemňovacie svorky, držiak elektródy
Náhradné diely a príslušenstvo získate v našom servisnom centre. Za týmto účelom naskenujte QR kód na titulnej strane.
12. Transport
Na jednoduchú prepravu si zaveste zváračku pomocou priloženého nosného popruhu okolo ramien alebo ju úplne jednoducho prenášajte za prepravnú rukovát.
13. Skladovanie
Prístroj a jeho príslušenstvo skladujte na tmavom, su- chom a nezamízajúcom mieste neprístupnom pre deti.
Optimálna skladovacia teplota sa nachádza medzi 5 a 30 °C.
Elektrický prístroj skladujte v originálnom obale.
Elektrický prístroj zakryte, aby ste ho chránili pred prachom alebo vlhkostou.
Návod na obsluhu skladujte pri elektrickom prístroji.
14. Likvidácia a recyklácia
Prístroj sa nachádza v obale, aby sa zabránilo prípadným škodám pri preprave. Tento obal je surovina a je teda opätovne použitelný alebo možno vykonať jeho recykláciu.
Prístroj a jeho príslušenstvo pozostávajú z rôznych materiálov, ako napr. kov a plast.
Poškodené konštrukčné diely odovzdajte na likvidáciu nebezpečného odpadu. Informácie si zistite v špecializovanom obchode alebo od správy obce!
Tento symbol upozorňuje na to, že tento výrobok sa musí zlikvidovat podľa smernice o odpade z elektrických a elektronických zariadení (2012/19/EÚ) a nesmie sa zlikvidovat s domo-
vým odpadom. Tento výrobok sa musí odovzdat' na to určenému zbernému stredisku. K tomu môže dôjst' napríklad vrátením pri nákupe podobného výrobku alebo odovzdaním autorizovanému zbernému stredisku na recykláciu odpadu z elektrických a elektronických zariadení.
Neodborné zaobchádzanie so starými zariadeniami môže mať v dôsledku potenciálne nebezpečných lá- tok, ktoré obsahuje odpad z elektrických a elektronic- kých zariadení, negatívny vplyv na životné prostredie a zdravie osôb. Odbornou likvidáciou tohto výrobku navyše prispievate k efektivnemu využívaniu prírod- ných zdrojov. Informácie o zberných strediskách pre staré zariadenia získate od vašej miestnej správy, ve- rejnoprávnej inštitúcie zaoberajúcej sa likvidáciou od- padu, autorizovaného úradu pre likvidáciu odpadu z elektrických a elektronických zariadení alebo od vášho odvozu odpadkov.
15. Odstraňovanie porúch
V nasledujúcej tabul'ke sú uvedené príznaky chýb a je tam opísané, ako môžete urobit' nápravu, keď váš stroj nepracuje správne. Ak pomocou toho nedokážete lokalizovat' a odstránit' problém, obráťte sa na vašu servisnú dielňu.
| Porucha Možné pričiny Riešenie | ||
| Stroj nie je možné zapnút | Žiadne sieťové napätie | Skontrolujte zásuvku, sieťový kábel, kábel, sieťovú zástrčku. Prípadne ich nechajte opravit’kvalifikovaným elektrikárom. |
| Hlavná poistka je spustená Skontrolujte | hlavnú poistku | |
| Zapínač/vypínač je chybný Oprava prostredníctvom zákaznickeho servisu | ||
| Motor je chybný Oprava prostredníctvom | zákaznickeho servisu | |
| Žiadne zapaľovacie iskry | Ukostrovacia svorka nie je pripojená k prístroju/Ukostrovacia svorka nie je namonto-vaná na obrobku | Pripojte ukostrovaciu svorku k zváračke/Namontujte ukostrovaciu svorku na obrobok |
Zrejmé vady musia byt' predstavené v priebehu 8 dni po obdržaní tovaru, ináč zákazník stratí všetky nároky týkajúce sa takejto vady. Ponúkame záruku na naše aparáty, ktoré sú správne použivané počas zákonného termínu záruky tak, že bezplatne vymeníme každú časť aparátu, ktorá sa v priebehu tohto času môže stať dokázateľne nefunkčnou dôsledkom materiálnej či výrobnej vady. Na časti ktoré sami nevyrábame, poskytujeme záruku iba v rozsahu, v ktorom nám prísluší nárok na záručné plněnie k subdodávatel’ovi. Za trovy týkajúce sa inštalácie novej súčiastky je zodpovedný zákazník. Nárok na výmenu tovara, na zľavu a iné nároky na nahradenie škody sú vylůčené.
