WSE3200 - Zvárací stroj SCHEPPACH - Bezplatný návod na obsluhu

Typ produktu	Zváračka s plneným drôtom (MIG bez plynu)
Značka	Scheppach
Model	WSE3200
Sieťové napájanie	230 V / 50 Hz
Napätie naprázdno (U0)	31 V
Pracovné napätie (U2)	16,25 - 18,5 V
Zvárací prúd (I2)	45 - 90 A
Pracovný cyklus (X)	90 A: 10 % | 45 A: 60 % (počas 10 min)
Trieda izolácie	H
Stupeň krytia	IP21S
Tepelná ochrana	Áno (automatické vypnutie s kontrolkou)
Priemer drôtu	0,6 - 0,9 mm
Maximálna hmotnosť cievky	1 kg
Hmotnosť zariadenia	12,5 kg
Chladenie	Nútené vetranie (AF)
Obsah dodávky	Zváračka, horák, uzemňovacia svorka, popruh, kefa/kladivo, cievka plneného drôtu, zvárací štít, návod
Hlavné funkcie	Oblúkové zváranie s plneným drôtom, nastavenie prúdu (2 polohy), nastavenie podávania drôtu, ochrana proti preťaženiu
Údržba	Pravidelné suché čistenie, žiadna vnútorná údržba, kontrola káblov
Opotrebiteľné diely	Uzemnňovacia svorka, dýza horáka, dýza prívodu prúdu
Bezpečnosť	Noste rukavice, štít, suché oblečenie; nepoužívať v daždi; pred údržbou odpojiť

Často kladené otázky - WSE3200 SCHEPPACH

Ako nainštalovať cievku drôtu na WSE3200?

Otvorte kryt, odomknite držiak cievky, umiestnite cievku pri dodržaní smeru odvíjania, potom vložte drôt do vodiaceho drôtu, prítlačného valčeka a horáka. Po vysunutí 5 cm drôtu zaskrutkujte dýzu.

Čo robiť, ak stroj neštartuje?

Skontrolujte sieťovú zásuvku a hlavnú poistku. Ak svieti kontrolka preťaženia, nechajte zariadenie 15 minút vychladnúť. Ak problém pretrváva, kontaktujte servisné stredisko.

Ako nastaviť zvárací prúd?

Použite prepínač (12): horná poloha = 90 A (cyklus 10 %), dolná poloha = 45 A (cyklus 60 %). Prispôsobte podľa hrúbky kovu.

Aký je význam pracovného cyklu?

Pracovný cyklus udáva čas nepretržitého zvárania počas 10-minútového obdobia. Pri 90 A môžete zvárať 1 minútu a potom 9 minút chladiť; pri 45 A 6 minút a potom 4 minúty chladenia.

Aký typ drôtu použiť a aký priemer?

Použite samochranný plnený drôt (bez plynu). Akceptované priemery sú 0,6 až 0,9 mm. Hnací valček musí zodpovedať zvolenému priemeru.

Ako čistiť zváračku?

Vždy odpojte zariadenie. Vyčistite lamely a kryt suchou handričkou alebo stlačeným vzduchom s nízkym tlakom. Nepoužívajte rozpúšťadlá. Zabráňte vniknutiu vody.

Aké sú základné bezpečnostné opatrenia?

Noste zvárací štít (stupeň DIN 9-10), izolačné rukavice, suché bavlnené oblečenie, izolačnú obuv. Odstráňte horľavé materiály. Nezvárajte vo vlhkom prostredí.

Ako nastaviť rýchlosť podávania drôtu?

Otočte nastavovacím gombíkom (15). Začnite v strednej polohe a zvyšujte alebo znižujte, kým nedosiahnete pravidelné praskanie. Tlmený zvuk znamená príliš nízku rýchlosť, klepanie príliš vysokú rýchlosť.

Čo robiť, ak drôt nevychádza?

Skontrolujte, či je prítlačný valček dobre utiahnutý a či hnací valček zodpovedá priemeru drôtu. Uistite sa, že cievka sa voľne odvíja. Ak sa valček otáča bez posuvu drôtu, dotiahnite nastavovaciu skrutku (7b).

Ako vymeniť opotrebiteľné diely?

Opotrebiteľné diely (uzemňovacia svorka, dýza horáka, dýza prívodu prúdu) sú spotrebný materiál. Odpojte zariadenie, odskrutkujte starý diel a nahraďte ho novým rovnakého modelu.

NÁVOD NA OBSLUHU WSE3200 SCHEPPACH

Vysvetlenie symbolov na prístroji

	Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich!
EN 60974-1	Európska norma pre zváračky s oblúkovým ručným zváraním s obmedzenou dížkou zapnutia.
	Jednofázový transformátor
	Symbol na zváranie s vlastným ochranným drôtom
	Vhodný na zváranie za zvýšeného elektrického ohrozenia
	Sietový vstup; počet fáz, ako aj symbol striedavého prúdu a menovitá hodnota frekvencie
	Nominálne volnobežné napätie
	Sietové napätie
	Doba zapnutia
	Zvárací prúd
	Zváracie napätie [V]
	Maximálny vstupný prúd
	Efektívna hodnota najväčšieho sieťového prúdu [A]
[2YS3]	Stupeň ochrany
	Trieda izolácie
	Výstraha! Nebezpečenstvo zásahu elektrickým prúdom!
	Vdychovanie dymov zo zvárania môže ohrozit' vaše zdravie.
	Elektromagnetické polia môžu narušit' funkciu kardiostimulátorov.
	Iskry zo zvárania môžu spôsobit' výbuch alebo požiar.
	Lúče elektrického oblúka môžu poškodit' oči a poranit' kožu.
	Zariadenie nepoužívajte na volnom priestranstve a v daždi!
	Staré zariadenia sa nesmú likvidovať spolu s domovým odpadom.
	Výrobok je v súlade s platnými európskymi smernicami.

Obsah:

1. Úvod....45
2. Popis prístroja....45
3. Rozsah dodávky....45
4. Bezpečnostné pokyny 46
5. Správne použitie prístroja....48
6. Technické údaje....48
7. Montážne....48
8. Funkcie 49
9. Uvedenie do prevádzky....49
10. Elektrická prípojka....49
11. Údržba a starostlivost 50
12. Skladovanie....50
13. Likvidácia a recyklácia 50
14. Odstraňovanie porúch....51

Strana:

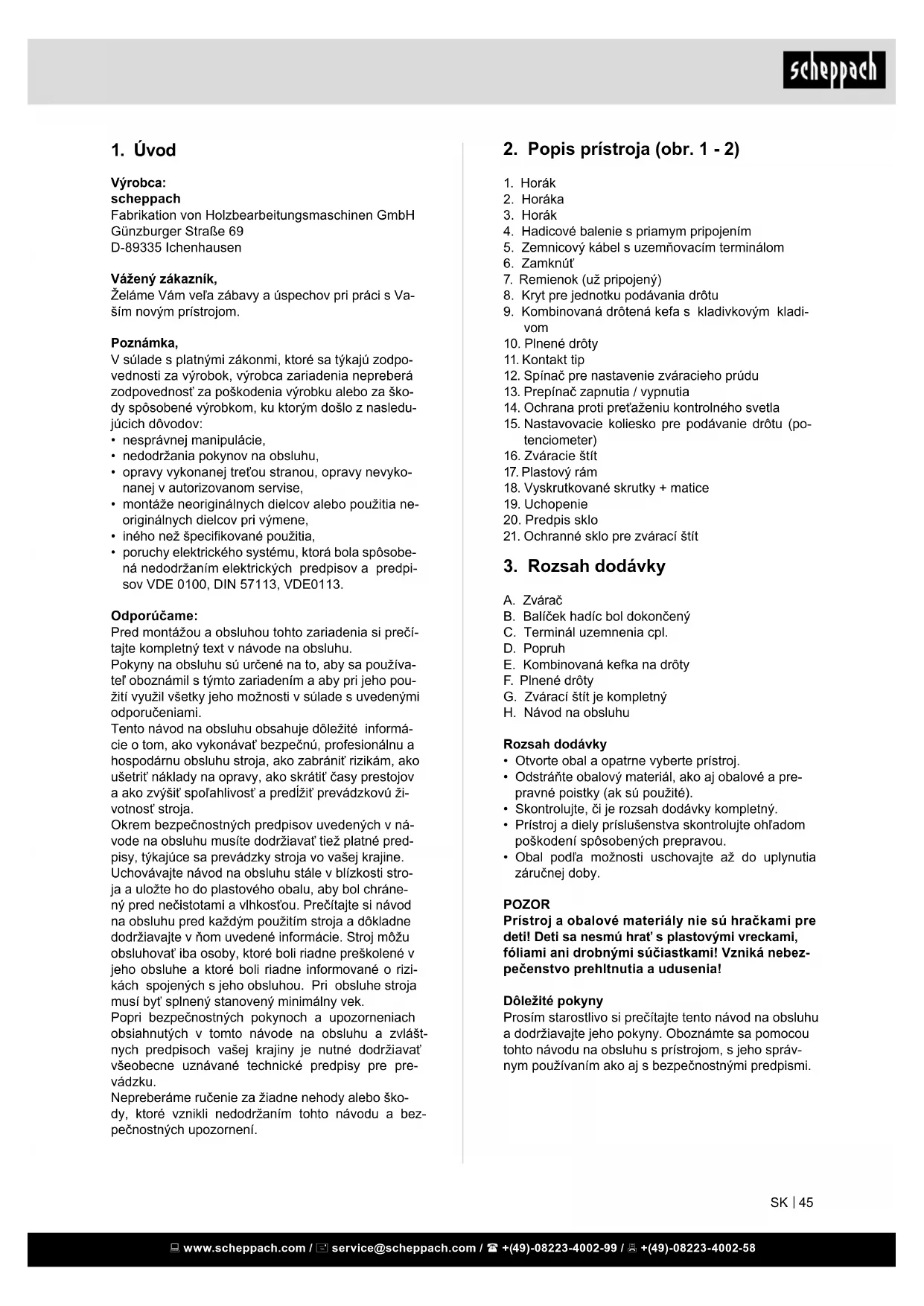

1. Úvod

Výrobca:

scheppach

Želáme Vám veľa zábavy a úspechov pri práci s Vaším novým prístrojom.

Poznámka,

V súlade s platnými zákonmi, ktoré sa týkajú zodpovednosti za výrobok, výrobca zariadenia nepreberá zodpovednosť za poškodenia výrobku alebo za škody spôsobené výrobkom, ku ktorým došlo z nasledujúcich dôvodov:

• nesprávnej manipulácie,
• nedodržania pokynov na obsluhu,
• opravy vykonanej tret'ou stranou, opravy nevykonanej v autorizovanom servise,
• montáže neoriginálnych dielcov alebo použitia ne-originálnych dielcov pri výmene,
• iného než špecifikované použitia,
• poruchy elektrického systému, ktorá bola spôsobená nedodržaním elektrických predpisov a predpisov VDE 0100, DIN 57113, VDE0113.

Odporúčame:

Pred montážou a obsluhou tohto zariadenia si prečítajte kompletný text v návode na obsluhu.

Pokyny na obsluhu sú určené na to, aby sa používatel' oboznámil s týmto zariadením a aby pri jeho použití využil všetky jeho možnosti v súlade s uvedenými odporučeniami.

Tento návod na obsluhu obsahuje dôležité informácie o tom, ako vykonávať bezpečnú, profesionálnu a hospodárnu obsluhu stroja, ako zabrániť rizikám, ako ušetrit’ náklady na opravy, ako skrátiť časy prestojov a ako zvýšiť spoľahlivosť a predlížit’ prevádzkovú životnosť stroja.

Okrem bezpečnostných predpisov uvedených v návode na obsluhu musíte dodržiavať tiež platné predpisy, týkajúce sa prevádzky stroja vo vašej krajine. Uchovávajte návod na obsluhu stále v blízkosti stroja a uložte ho do plastového obalu, aby bol chránený pred nečistotami a vlhkosťou. Prečítajte si návod na obsluhu pred každým použitím stroja a dôkladne dodržiavajte v ňom uvedené informácie. Stroj môžu obsluhovať iba osoby, ktoré boli riadne preškolené v jeho obsluhe a ktoré boli riadne informované o rizikách spojených s jeho obsluhou. Pri obsluhe stroja musí byť splnený stanovený minimálny vek.

Popri bezpečnostných pokynoch a upozorneniach obsiahnutých v tomto návode na obsluhu a zvláštnych predpisoch vašej krajiny je nutné dodržiavať všeobecne uznávané technické predpisy pre prevádzku.

Nepreberáme ručenie za žiadne nehody alebo škody, ktoré vznikli nedodržaním tohto návodu a bezpečnostných upozornení.

2. Popis prístroja (obr. 1 - 2)

1. Horák
2. Horáka
3. Horák
4. Hadicové balenie s priamym pripojením
5. Zemnicový kábel s uzemňovacím terminálom
6. Zamknút
7. Remienok (už pripojený)
8. Kryt pre jednotku podávania drôtu

9. Kombinovaná drôtená kefa s kladivkovým kladivom

10. Plnené drôty

11. Kontakt tip

12. Spínač pre nastavenie zváracieho prúdu

13. Prepínač zapnutia / vypnutia

14. Ochrana proti preťaženiu kontrolného svetla

15. Nastavovacie koliesko pre podávanie drôtu (potenciometer)

16. Zváracie štít

17. Plastový rám

18. Vyskrutkované skrutky + matice

19. Uchopenie

20. Predpis sklo

21. Ochranné sklo pre zvárací štít

3. Rozsah dodávky

A. Zvárač
B. Balíček hadíc bol dokončený
C. Terminál uzemnenia cpl.
D. Popruh
E. Kombinovaná kefka na drôty
F. Plnené drôty
G. Zvárací štít je kompletný
H. Návod na obsluhu

Rozsah dodávky

• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte obalový materiál, ako aj obalové a prepravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou.
• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.

POZOR

Prístroj a obalové materiály nie sú hračkami pre deti! Deti sa nesmú hrat's plastovými vreckami, fóliami ani drobnými súčiastkami! Vzniká nebezpečenstvo prehltnutia a udusenia!

Dôležité pokyny

Prosím starostlivo si prečítajte tento návod na obsluhu a dodržiavajte jeho pokyny. Oboznámte sa pomocou tohto návodu na obsluhu s prístrojom, s jeho správnym používaním ako aj s bezpečnostnými predpismi.

Používajte tento pristroj výlučne len v súlade s účelom použitia, ktorý je uvedený v tomto návode na obsluhu.

Požívatel' zariadenia je zodpovedný za vlastnú bezpečnosť, ako aj bezpečnosť ostatných osôb: Prosím starostlivo si prečítajte tento návod na obsluhu a dodržiavajte jeho predpisy.

• Toto zariadenie nie je určené na používanie osobami (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnost'ami alebo nedostatkom skúseností a / alebo vedomostí, pokial' nie sú pod dohl'adom alebo poskytované osobou zodpovednou za ich bezpečnosť jej pokyny na používanie zariadenia. Deti majú zakázané používat' toto zariadenie!
• Opravy alebo/a údržbové práce smú byť vykonávané len kvalifikovanými osobami.
• Pre svoju vlastnú bezpečnosť používajte iba príslušenstvo a príslušenstvo výslovne špecifikované v návode na obsluhu alebo odporúčané výrobcom.
• Postarajte sa o primeranú starostlivosť o prístroj. Prístroj by sa počas používania nemal nachádzať v úzkych priestoroch alebo priamo pri stene, aby vždy mohol prechádzať cez vetracie otvory dostatok vzduchu. Presvedčite sa o tom, že je prístroj správne napojený na elektrickú siet. Vystríhajte sa akéhokol'vek namáhania elektrického kábla t'ahom. Prístroj vždy rozpojte predtým, než zariadenie premiestnite inam.
• Dávajte pozor na stav zváracích káblov, elektródovej svorky, ako aj uzemňovacích svoriek; opotrebovanie na izolácii a na častiach vodiacich elektrický prúd môže vyvolat' nebezpečné situácie a znížit' kvalitu zváracej práce.
• Pri zváraní elektrickým oblúkom vznikajú iskry, roztavené časti kovu a dym, dávajte preto pozor na nasledovné: Všetky horľavé látky a/alebo materiály odstráňte z pracoviska.
• Presvedčite sa o tom, že máte k dispozícii dostatočný prívod vzduchu.
• Nezvárajte na nádržiach, nádobách alebo rúrach, ktoré obsahovali horľavé tekutiny alebo plyny.
• Zabráňte akémukol'vek priamemu kontaktu so zváracím obvodom; napätie bez zaťaženia, ku ktorému dochádza medzi prúdovými a zemnicími svorkami, môže byť nebezpečné.
• Neskladujte ani nepoužívajte tento prístroj vo vlhkom alebo mokrom prostredí alebo v daždi.
• Chráňte si oči ochrannými sklami (DIN stupeň 9-10). určenými na tento účel, ktoré upevníte na priloženom ochrannom štíte. Používajte rukavice a suché ochranné oblečenie, ktoré neobsahuje oleje a tuky, aby ste nevystovali vašu pokožku ultrafialovému žiareniu vznikajúcemu pri elektrickom oblúku.
• Nepoužívajte zváračku na rozmrazovanie potrubí.
• Nepoužívajte zvárač na roztopené rúry.

- Budte vždy pozorní a vždy venujte pozornosť tomu, čo robíte. Nevykonávajte žiadnu prácu na tomto výrobku, ak ste neprítomní alebo pod vplyvom drog, alkoholu alebo liekov. Dokonca aj okamžik nedbalosti pri používaní tohto zariadenia môže viest' k vážnym nehodám a zraneniam.

Nezabudnite!

• Svetelné žiarenie elektrického oblúka môže poškodit' oči a spôsobit' popálenia na pokožke.
• Pri zváraní elektrickým oblúkom vznikajú iskry a kvapky roztaveného kovu, zváraný obrobok sa rozžeraví a zostáva relatívne dlhú dobu veľmi teplý.
• Pri zváraní elektrickým oblúkom sa uvoľňujú výpary, ktoré môžu byť zdraviu škodlivé. Každý elektrický úder môže byť smrtelný.
• V okruhu 15 m sa nepribližujte priamo k elektrickému oblúku.
• Chráňte sa (ako aj okolostojace osoby) proti prípadným nebezpečným účinkom svetelného oblúka.
• Výstraha: V závislosti od podmienok sietového pripojenia v prípojnom bode zváračky je možné, že bude dochádzat' k poruchám pre ostatných spotrebitel'ov.
• Chráňte seba a okolostojačov pred nebezpečnými účinkami oblúka.

Pozor!

Pri preťažených napájacích sieťach a elektrických obvodoch môže počas zvárania dochádzať k rušeniam pre iných používateľov. V prípade pochybností je potrebné sa poradit’ s podnikom dodávajúcim elektrickú energiu.

Pri zváraní elektrickým oblúkom vzniká celý rad možných zdrojov nebezpečenstva. Preto je pre zvárača obzvlášť dôležité dôsledne dodržiavať nasledujúce pravidlá, aby nedošlo k jeho ohrozeniu alebo ohrozeniu iných osôb, a aby sa zamedzilo vzniku ujmy pre l'udí a zariadenie.

• Práce na strane sieťového elektrického napätia, napr. na kábloch, zástrčkách, zásuvkách, atd. ne-chajte vykonávať len odborníkom. Platí to predovšetkým pre zhotovovanie medzikáblov.
• Pri nehodách okamžite odpojit' zdroj zváracieho prúdu zo siete.
• Ak sa vyskytnú dotykové elektrické napätia, prístroj okamžite vypnite a nechajte ho prekontrolovať u odborníka.
• Vždy dbajte na dobré elektrické kontakty na strane zváracieho prúdu

• Pri zváraní vždy noste na oboch rukách izolujúce rukavice. Tieto chránia pred úrazmi elektrickým prúdom (napätie na prázdno zváracieho elektrického okruhu), pred škodlivými žiareniami (tepelné a UV žiarenia), ako aj pred odprskujúcim žeravým kovom a troskou.

• Noste pevnú izolujúcu obuv, topánky by mali izolovať aj v mokrom prostredí. Poltopánky nie sú vhodné, pretože odpadávajúce žeravé kvapky kovu môžu spôsobit' popáleniny.

• Oblečte si vhodný odev, žiadne syntetické oblečenie.
• Nepozerajte sa nechránenými očami do elektrického oblúka; používajte iba zvárací ochranný štít s predpísaným ochranným sklom podľa normy DIN. Elektrický oblúk vyžaruje okrem svetelných a tepelných lúčov, ktoré spôsobujú oslepenie, resp. popálenie, taktiež UV - žiarenie. Neviditelné ultrafialové žiarenie spôsobuje pri nedostatočnej ochrane až o niekoľko hodín neskôr pozorovateľný, veľmi bolestivý zápal očných spojiviek. Okrem toho spôsobuje UV - žiarenie na nechránených častiach tela rovnaké následky ako úpal zo slnka.
• Aj osoby alebo pomocníci, nachádzajúci sa v blízkosti elektrického oblúka, musia byť upozornení na toto nebezpečenstvo a musia byť vybavení potrebnými ochrannými prostriedkami - v prípade potreby postavít ochranné steny.
• Pri zváraní, predovšetkým v malých miestnostiach, je potrebné zabezpečit’ dostatočný prívod čerstvého vzduchu, pretože dochádza ku vzniku dymu a škodlivých plynov.
• Na nádržiach, v ktorých sú skladované plyny, po-honné hmoty, minerálne oleje alebo pod., nie je povolené vykonávať zváračské práce, ani keď sú tieto už dlhý čas vyprázdnené, pretože vzhľadom na možné zvyšky týchto látok hrozí nebezpečen-stvo výbuchu.
• V miestnostiach so zvýšeným rizikom požiaru a výbuchu platia osobitné predpisy.
• Zvarové spojenia, ktoré sú vystavené vysokým zaťaženiam a musia spíňat bezvýhradné bezpečnostné požiadavky, môžu vykonávať len osobitne vyškolení a odskúšaní zvárači. Príklady sú: Tlakové kotly, kol'ajnice, t'ažné zariadenia atď.
• Pokyny: Je bezpodmienečne potrebné dbať na to, že pri nedbanlivosti môže zváracím prúdom dôjst' k zničeniu ochranného vodiča v elektrických zariadeniach alebo prístrojoch, napr. uzemňovacia svorka sa priloží na skriňu zváracieho prístroja, ktorá je spojená s ochranným vodičom elektrického zariadenia. Zváracie práce sa vykonávajú na stroji s pripojením ochranného vodiča. Je teda možné zvárat' na stroji aj bez toho, aby bola uzemňovacia svorka na tomto stroji upevnená. V takom prípade tečie zvárací prúd od uzemňovacej svorky cez ochranný vodič ku stroju. Veľký zvárací prúd môže mať za následok pretavenie ochranného vodiča.
• Zabezpečenie prívodov ku sietovým zásuvkám poistkami musí zodpovedať predpisom. Podľa týchto predpisov sa teda môžu používať len poistky, resp. automaty, ktoré zodpovedajú prierezu vedenie. Použitie väčších poistiek môže spôsobit’ zhorenie elektrického vedenia, resp. škody v dôsledku požiaru budovy.

Tesné a vlhké priestory

Pri prácach v úzkych, vlhkých alebo horúcich priestoroch je potrebné používať izolačné podložky a vložky, d'alej rukavice s manžetami z kože alebo iných nevodivých látok na izoláciu tela od podlahy, stien, vodivých častí zariadenia, a pod.

Pri použití malých zváracích transformátorov pri zvýšenom elektrickom ohrození, ako napr. v úzkych priestoroch z elektricky vodivých obložení (kotly, potrubie atď.), vo vlhkých priestoroch (prevlhčenie pracovného oblečenia), v horúcich miestnostiach (prepotenie pracovného oblečenia), nesmie byť výstupné napätie zváračky vo volnobehu vyššie ako 85 voltov (efektívna hodnota). Prístroj teda v tomto prípade nie je možné použit’ z dôvodu vyššieho výstupného napätia.

Ochranné oblečenie

• Počas práce musí byť zvárač chránený na svojom celom tele oblečením a ochranou tváre proti žiare-niu a proti popáleninám.
• Na oboch rukách má nosit' rukavice s manžetami, vyrobené z vhodnej látky (koža). Tieto musia byt' vždy v bezchybnom stave.
• Na ochranu odevu proti odlietavajúcim iskrám a ohoreniu je potrebné nosit' vhodné zástery. Ak to povaha prác vyžaduje (napr. zváranie vo výškach nad úrovňou hlavy), je potrebné nosit' ochranný oblek, a ak to je potrebné, tak aj ochranu hlavy.
• Použité ochranné oblečenie a celkové príslušenstvo musí byť v súlade so smernicou „Osobné ochranné vybavenie“.

Ochrana proti žiareniu a popáleninám

• Na pracovisku je potrebné upozornit' na možné ohrozenie zraku prostredníctvom vývesky „Pozor, nepozerat' do plameňa!“. Pracoviská je potrebné podľa možnosti odtienit' tak, aby boli osoby nachá-dzajúce sa v blízkosti chránené. Nepovolané osoby sa majú zdržiavat' mimo miesta výkonu zváracích prác.
• V bezprostrednej blízkosti stálych zváracích pracovísk nemajú steny byt svetlej farby a nemajú byt lesklé. Okná je potrebné najmenej do výšky hlavy zabezpečit proti prepúštaniu alebo spätnému odrážaniu žiarenia, napr. prostredníctvom vhodného náteru.
• Postrekovanie zváracích iskier môže spôsobit bolestivé popáleniny.

- Vždy používajte kožu

- Pri zváraní nad hlavou noste vhodné pokrývky hlavy

- Noste pevnú a izolačnú obuv

Nebezpečenstvo poranenia spôsobené lietajúcimi časticami trosky

Po stuhnutí je troska tvrdá a krehká. Potom sa rozdrvuje kladivové kladivo na malé časti s ostrými hranami, ktoré môžu poškodit' oči nebezpečné. Chránte oči pri odstraňovaní trosky vhodnými ochrannými okami.

Zranenia spôsobené živými časťami s otvorenými elektrickými alebo chybnými komponentmi. Počas údržby vždy odpojte sieťovú zástrčku. Používajte len na spínači Fl.

5. Správne použitie prístroja

Prístroj smie byt' použitý len na ten účel, na ktorý bol určený. Akékol'vek iné odlišné použitie sa považuje za nespíňajúce účel použitia. Za škody alebo zranenia akéhokol'vek druhu spôsobené nesprávnym používaním ručí používatel' / obsluhujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie

Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

Kardiostimulátor

Osoby, ktoré nosia elektronický prístroj pre udržiavanie životných funkcíí (napr. kardiostimulátor apod.), by sa mali poradit’ so svojim lekárom predtým, než prídu do blízkosti oblúkovej, rezacej, vypalovacej alebo bodovej zváračky, aby sa zabezpečilo, že magnetické polia v spojení s vysokými elektrickými prúdmi nebudú mat’ negativny dopad na ich prístroje.

6. Technické údaje

Sietové napätie U_1	230 V / 50 Hz
Napätie naprázdno U_0	31 V
Pracovné napätie U_2	16,25 - 18,5 V
Zvárací prúd I_2	45 - 90 A
Pracovný cyklus X	90 A ~ 10%45 A ~ 60%
zabezpečenia 16 A
ochrana H
izolačná trieda IP 21S
chladenie	AF
∅ zváracieho drôtu	0,6 - 0,9 mm
Hmotnosť bubna zvá-racieho drôtu	max. 1 kg
závažia	12,5 kg

Technické zmeny vyhradené!

Pracovný cyklus X

Za desat' minút to znamená, že napr. zváranie pri 60% počas šiestich minút, potom nechajte zariadenie vychladnút' počas štyroch minút.

7. Montážne

Namontujte ochranný štít (obr. 2 + 3 + 4 + 5)

• Umiestnite príložnú sklenenú podložku (20) do výčnelku na zváracom plásti a potom umiestnite ochranné sklo (21) na pripevnovací sklo a pripevnite ho plastovým rámom (17).
  • Rám upevnite otáčaním držiakov (3a).
• Pripevnite rukovät' (19) ku zváraciemu štítu pomocou troch rýhovaných skrutiek a matiek (18)

Montáž valčeka zváracieho drôtu (obr. 6 - 13)

• Otvorte kryt podávača drôtu (8) otočením zámku (6) v smere hodinových ručičiek a otvorením krytu nahor.
• Teraz uvidíte podávač drôtu a valček na zvárací drôt (obr. 7).
• Odskrutkujte valivé ložisko (6a) otočením o 90° proti smeru hodinových ručičiek a potom ho vytiah-nite z hriadel'a.
• Vytiahnite zvitok drôtu (10) úplne z obalu tak, aby mohol byt' bez problémov odvinutý.
• Opätovne namontujte navíjací drôt (10) do valivého ložiska a dbajte na to, aby bol naviják odvíjaný na strane vedenia drôtu (7c).
• Teraz stlačte nastavovaciu skrutku (7b) smerom hore a tlačte tlakový valec (7a) na stranu (obrázok 9)
• Otvorte kryt (7d), aby ste skontrolovali podávací valec (10a).
• Na hornej strane podávacieho valca podľa je uvedená hrúbka drôtu (obr. 10), špecifikovaná hodnota by nemala zodpovedat’ veľkosti drôtu, otočit’ podávacieho valca, prípadne vymenit’.
• Teraz sa koniec drôtu z cievky hrane a lapat' to s strihači drôtu alebo drôtu nožnice, nezabezpečujú, že drôt je uvolnený alebo odvíja.
• Teraz vedenie drôtu vedením vodiča (7c) pozdlíž podávacieho valčeka do držiaka zásobníka trubiek (obr. 11).
• Tlakový valec (7a) dotiahnite znova.
• Odstráňte trysku horáka (1) jednoduchým vytiahnutím. Odskrutkujte súčasnú trysku (11).
• Obal hadice (4) položte pred zváracím prístrojom čo možno najskôr.
• Zapnite zvárač otočením vypínača (13) do polohy „ON“.
• Teraz stlačte tlačidlo horáka (2), čím aktivujete podávanie drôtu. Stlačte tlačidlo, kým drôt nevyjde z prednej strany horáka. Dávajte pozor na podávací valec, ak sa otáča, utiahnite tlakový valec (7a) pomocou nastavovacej skrutky (7b)
• Ak sa nedotknete zváracieho drôtu, hrozí nebezpečenstvo poranenia!
• Akonáhle drôt vyčnieva asi 5 cm dopredu, uvol'nite tlačidlo horáka. Potom zariadenie vypnite a odpojte sieťovú zástrčku!
• Teraz znovu skrutkujte prúdovú trysku (11) a uistite sa, že prúdová tryska zodpovedá priemeru použitého zváracieho drôtu.
• Nakoniec pripojte trysku horáka (1) znova.

8. Funkcie

Zapnutie/vypnutie (obr. 1)

Aby sa dosiahol konštantný stav zvárania, jemné nastavenie pre podávanie drôtu môže byť uskutočnené pomocou podávacieho kolieska (15). Odporúča sa spustiť nastavenie stredného rozsahu a v prípade potreby znížiť alebo zvýšiť rýchlost.

Ochrana proti pret'aženiu

Zváracie zariadenie je vybavené tepelným ochranným zariadením, ktoré automaticky vypne zváracie napájanie hned', ako sa dosiahne vyššia teplota. V tomto prípade sa rozsvieti kontrolka (14). Ak je aktivovaná ochrana proti preťaženiu, nechajte prístroj asi 15 minút vychladnút'. Ked' kontrolka opät' zhasne, zariadenie je pripravené na opätovné použitie.

9. Uvedenie do prevádzky

Skontrolujte pred zapojením siet'ového kábla (8) do napájacieho vedenia, či údaje na typovom štítku súhlasia s hodnotami prítomného napájacieho vedenia. Pripojte stroj iba na správne inštalovanú zásuvku s ochrannými kontaktmi, ktorá je zabezpečená istením minimálne 16 A.

Nebezpečenstvo! Sieťovú zástrčku môže vymieňat' iba odborný elektrikár.

Príprava zvárania

Svorka kostry (5) sa pripevňuje najlepšie priamo na zváranom obrobku, alebo na podložke, na ktorom je zváraný obrobok postavený. Pozor, postarajte sa o to, aby bol medzi podložkou a zváraným obrobkom priamy kontakt. Nepoužívajte preto podložky z lako-vaným povrchom a/alebo izolované materiály. Kábel držiaka na elektródy je na konci vybavený špeciálnou svorkou, ktorá slúži na uchytenie elektródy. Zvárací ochranný štít sa musí používať počas celého procesu zvárania. Chrání oči pred svetelným žiarením vychá-dzajúcim zo svetelného oblúku a zároveň umožňuje potrebný pohľad priamo na zvar.

Zváranie

• Vytiahnuť vhodné oblečenie pre zváranie, pozri kapitolu „ochranný odev“.

• Zapnite zariadenie

• Vyberte požadovaný zvárací prúd a podávanie drôtu v závislosti od zváracieho priemeru drôtu, hrúbky materiálu a požadovanej híbky penetrácie.

• Udržujte zváracie štít v prednej časti tváre a spustenie horáka k polohe obrobku, na ktoré má byť privarená, a stlačte tlačidlo pre vytvorenie tlačidla horáka s elektrickým oblúkom.
• Oblúk horí, prístroj podporuje drôt do zvarového kúpeľa. Ak zváraného dostatočne veľký, je horák pomaly vedený pozdĺž požadovanej okraja. Vzdialenost' medzi tryskou a obrobkom by mala byť čo najkratšia (ale nikdy väčšia ako 10 mm). Ak je to potrebné, ľahko dochádzat' do tavného kúpeľa mierne zvýšiť.
• Pre menej skúsených, prvé t'ažkosti pri formovaní primeranú oblúk. Že je v správnom nastavení zvá-racieho prúdu a rýchlosti podávania drôtu.
• Optimálne nastavenie zváracieho prúdu a rýchlosti podávania drôtu určit' z testov vzorky.
• Dobre nastavený oblúk má mäkký, hladký bzučiak. Híbka prenikania by malo byť tak nízke, ako je to možné, zvar nespadá cez obrobok prostredníctvom.
• Pri hrubom alebo drsné hrkálkou znížite rýchlost' drôtu alebo výkon (zvýšenie zvárací prúd) na vyššiu úroveň výkonu. Ak je rýchlost' podávania drôtu je príliš vysoká a / alebo zvárací prúd je príliš nízky, zvárací drôt nemôže správne roztaviť a udržiava vyskakovanie vo zvaru až do obrobku sa.
• Tichá pauza zvuk s blikajúcou oblúk ukazuje, príliš málo podávanie drôtu. Zvyšovať rýchlost' podávania drôtu alebo otočte smerom nadol k spodnej zváracieho prúdu. U príliš vysokého zváracieho prúdu drôt taví predtým, než je dokonca v tavnej kúpeli. Výsledkom je tvorba odpor na zvárací drôt a lapačom a nepokojné oblúka.
• Troska môže byť odstránený až po ochladení švu. Zváracie pokračuje diskontinuálne švu, je odstránit iba pri vložení trosky. V Nahtfuge zapálením oblúku, viedol ku spojovaciemu bodu, roztaví tam, a potom pokračoval vo zvaru.
• Pozor! Vždy použit' kliešte na zvárané, horúcich obrobkov pohybovať. Poznámka: musí byť, že horák vždy uložený po zvarení na izolované úložisko. Zapnutie zváračky po ukončení zváračských prác a počas prestávok vždy vypnite a odpojte napájací kábel.

10. Elektrická prípojka

Nainštalovaný elektromotor je pripojený a pripravený na prevádzku. Pripojenie zodpovedá príslušným ustanoveniam VDE a DIN.

Siet'ová prípojka na strane zákazníka, ako aj predlžovacie vedenie musia zodpovedat' týmto predpisom.

Poškodené elektrické prípojné vedenie

Na elektrických prípojných vedeniach často vznikajú škody na izolácii.

Príčinami môžu byt:

- Stlačené miesta, ked' sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.

• Zalomené miesta v dôsledku neodborného upevnenia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prípojné vedenie.
• Škody na izolácii pri vytrhnutí zo zásuvky v stene.
• Trhliny pri zostarnutí izolácie.

Takéto poškodené elektrické prípojné vedenia sa nesmú používať a z dôvodu poškodenia izolácie sú životunebezpečné.

Elektrické prípojné vedenia pravidelne kontrolujte ohľadne poškodení. Dávajte pozor na to, aby pri kontrole prípojného vedenia nebolo toto pripojené k elektrickej sieti.

Elektrické prípojné vedenia musia zodpoveda' príslušným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s označením H05VV-F.

Vytlacenie označenia typu na prípojnom kábli je predpis.

Motor na striedavý prúd

• Siet'ové napätie musí predstavovat' 230 V\~.
• Predlžovacie vedenia do dížky 25 m musia vyka-zovat' priemer 1,5 mm².

Výmena siet'ového prípojného vedenia Nebezpečenstvo!

V prípade poškodenia siet'ového prípojného vedenia prístroja sa musí vedenie vymeníť výrobcom alebo jeho zákazníckym zastúpením alebo podobne kvalifi kovanou osobou, aby sa zabránilo rizikám.

Prípojky a opravy elektrickej výbavy smie vykonávať iba vyučený elektrikár.

V prípade otázok uvedte, prosím, nasledujúce údaje:

• Udržujte ochranné zariadenia, vzduchové otvory a kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite prístroj čistou utierkou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak.
• Odporúčame, aby ste prístroj čistili priamo po každom použití.
• Čistite prístroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnút umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Vniknutie vody do elektrického prístroja zvyšuje riziko úrazu elektrickým prúdom.

Údržba

Vo vnútri prístroja sa nenachádzajú žiadne d'alšie die- ly vyžadujúce údržbu.

Servisné informácie

Je potrebné dbat' na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Diely podliehajúce opotrebeniu*: Terminál uzemnenia, tryska horáka, prúdová hubica.

Prístroj a jeho príslušenstvo skladujte na tmavom, suchom a nezamízajúcom mieste neprístupnom pre deti. Optimálna skladovacia teplota sa nachádza medzi 5 a 30 °C.

Elektrický prístroj skladujte v originálnom obale.

Elektrický prístroj zakryte, aby ste ho chránili pred prachom alebo vlhkost'ou.

Návod na obsluhu skladujte pri elektrickom prístroji.

13. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použit alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Batérie neodstraňujte spolu s domovým odpadom, nehádžte ich do ohňa ani do vody. Batérie je potrebné zbierať, recyklovať alebo likvidovať ekologickým spôsobom. Poškodené súčiastky odovzdajte na vhodnú likvidáciu špeciálneho odpadu. Informujte sa v odbornej predajni alebo na miestnych úradoch!

Tento symbol upozorňuje na to, že tento výrobok sa musí zlikvidovat podl’a smernice o odpade z elektrických a elektronických zariadení (2012/19/EÚ) a nesmie sa zlikvidovat’s domovým odpadom. Tento výrobok sa musí odovzdat' na to určenému zbernému stredisku. K tomu môže dôjst' napríklad vrátením pri nákupe podobného výrobku alebo odovzdaním autorizovanému zbernému stre- disku na recykláciu odpadu z elektrických a elektronických zariadení.

Neodborné zaobchádzanie so starými zariadeniami môže mat' v dôsledku potenciálne nebezpečných lá- tok, ktoré obsahuje odpad z elektrických a elektronických zariadení, negatívny vplyv na životné pro- stredie a zdravie osôb. Odbornou likvidáciou tohto výrobku navyše prispievate k efektivnemu využíva- niu prírodných zdrojov. Informácie o zberných stre- diskách pre staré zariadenia získate od vašej miest- nej správy, verejnoprávnej inštitúcie zaoberajúcej sa likvidáciou odpadu, autorizovaného úradu pre likvi- dáciu odpadu z elektrických a elektronických zariadení alebo od vášho odvozu odpadkov.

14. Odstraňovanie porúch

V nasledujúcej tabul'ke sú uvedené príznaky chýb a je tam opísané, ako môžete urobit' nápravu, keď váš stroj nepracuje správne. Ak pomocou toho nedokážete lokalizovat' a odstránit' problém, obrát'te sa na vašu servisnú dielňu.

Porucha Možné pričiny Riešenie
Stroj nie je možné zapnút'	Žiadne siet'ové napätie Skontrolujte zásuvku, sieťový kábel, kábel,siet'ovú zástrčku. Prípadne ich nechajte opravit’kvaliľkovaným elektrikárom.
	Hlavná poistka je spustená Skontrolujte hlavnú poistku
	Zapínač/vypínač je chybný Oprava prostredníctvom zákazníckeho servisu
	Motor je chybný Oprava prostredníctvom zákazníckeho servisu
Žiadne zapaľovacie iskry	Ukostrovacia svorka nie je pripojená k prístroju / Ukostrovacia svorka nie je na-montovaná na obrobku	Pripojte ukostrovaciu svorku k zváračke / Na-montujte ukostrovaciu svorku na obrobok
