WSE3200 - Keevitusseade SCHEPPACH - Tasuta kasutusjuhend

Toote tüüp	Gaasivaba MIG-traadiga keevitusseade (flux-traadiga)
Bränd	Scheppach
Mudel	WSE3200
Toitepinge	230 V / 50 Hz
Tühikäigupinge (U0)	31 V
Tööpinge (U2)	16,25 - 18,5 V
Keevitusvool (I2)	45 - 90 A
Töötsükkel (X)	90 A : 10% | 45 A : 60% (10 min jooksul)
Isolatsiooniklass	H
Kaitsetase	IP21S
Termokaitse	Jah (automaatne väljalülitus indikaatoriga)
Traadi läbimõõt	0,6 - 0,9 mm
Pooli maksimaalne kaal	1 kg
Seadme kaal	12,5 kg
Jahutus	Sundventilatsioon (AF)
Tarnekomplekt	Keevitusseade, põleti, maandusklamber, õlarihm, hari/vasar, flux-traadi spool, keevitusmask, kasutusjuhend
Põhifunktsioonid	Kaarkeevitus isekaitseva traadiga, voolu reguleerimine (2 asendit), traadi ettenihke reguleerimine, ülekoormuskaitse
Hooldus	Regulaarne kuivpuhastus, sisemist hooldust pole, kontrollige kaableid
Kulumisosad	Maandusklamber, põleti otsik, vooluanduri otsik
Ohutus	Kanda kindaid, maski, kuiva riietust; mitte kasutada vihma käes; enne hooldust vooluvõrgust lahti ühendada

Korduma kippuvad küsimused - WSE3200 SCHEPPACH

Kuidas paigaldada traadipool WSE3200-le?

Avage kaas, lukustage poolihoidik lahti, asetage pool, jälgides lahtikerimissuunda, seejärel sisestage traat juhtrauda, survepöördnuki ja põletisse. Pärast 5 cm traadi väljavõtmist keerake otsik tagasi.

Mida teha, kui masin ei käivitu?

Kontrollige toitepistikut ja peakaitset. Kui ülekoormuse indikaator põleb, laske seadmel 15 minutit jahtuda. Kui probleem püsib, võtke ühendust müügijärgse teenindusega.

Kuidas reguleerida keevitusvoolu?

Kasutage lülitit (12): ülemine asend = 90 A (10% tsükkel), alumine asend = 45 A (60% tsükkel). Kohandage vastavalt metalli paksusele.

Mida tähendab töötsükkel?

Töötsükkel näitab pidevat keevitusaega 10-minutilise perioodi jooksul. 90 A korral saate keevitada 1 minut, seejärel jahutada 9 minutit; 45 A korral 6 minutit, seejärel 4 minutit jahutust.

Millist traati ja millist läbimõõtu kasutada?

Kasutage isekaitseva flux-traati (gaasita). Aktsepteeritavad läbimõõdud on 0,6–0,9 mm. Veorull peab vastama valitud läbimõõdule.

Kuidas puhastada keevitusseadet?

Ühendage seade alati vooluvõrgust. Puhastage ribisi ja korpust kuiva lapiga või madala rõhuga suruõhuga. Ärge kasutage lahusteid. Vältige vee sissetungimist.

Millised on olulised ohutusmeetmed?

Kandke keevitusmaski (DIN 9–10), isoleerivaid kindaid, kuiva puuvillast riietust, isoleerivaid kingi. Hoidke tuleohtlikud materjalid eemal. Ärge keevitage niiskes keskkonnas.

Kuidas reguleerida traadi ettenihke kiirust?

Pöörake reguleerimisnuppu (15). Alustage keskmisest asendist ja suurendage või vähendage, kuni saavutate ühtlase särisemise. Tuim heli viitab liiga aeglasele kiirusele, klõpsatus liiga kiirele.

Mida teha, kui traat ei välju?

Kontrollige, kas survepöörd on korralikult pingutatud ja veorull vastab traadi läbimõõdule. Veenduge, et pool pöörleb vabalt. Kui rull pöörleb, kuid traat ei liigu, pingutage reguleerimiskruvi (7b).

Kuidas vahetada kulumisosi?

Kulumisosad (maandusklamber, põleti otsik, vooluanduri otsik) on kulumaterjalid. Ühendage seade vooluvõrgust, keerake vana osa lahti ja asendage see sama mudeli uuega.

KASUTUSJUHEND WSE3200 SCHEPPACH

Seadmes ilmuvate sümbolite selgitus

	Lugege enne käikuvõtmist käsitsusjuhend ja ohutusjuhised läbi ning pidage neist kinni!
EN 60974-1	Euroopa norm piiratud sisselülituskestusega valguskaar-käsikeevitusseadmetele.
	Ühefaasiline transformaator
	Enesekaitsega täidistraatkeevitamise sümbol
	Sobib keevitamiseks körgendatud elektrialase ohu korral
	Võrgusisend; faaside arv ja vahelduvvoolu sümbol ning sageduse nominaalväärtus
	Tühijooksupinge
[###]	Võrgupinge
###	Sisselülituskestus
###	Keevitusvool
###	Keevituspinge [V]
###	Kõrgeim võrguvool nominaalväärtus
###	Suurima võrguvoolu efektiivväärtus [A]
IP21S	Kaitseliik
H	Isolatsiooniklass
	Ettevaatust! Elektrilöögi oht!
	Keevitusgaaside sissehingamine võib Teie tervist ohustada.
	Elektromagnetilised väljad võivad südamestimulaatorite talitlust häirida.
	Keevitussädemed võivad plahvatust või tulekahju põhjustada.
	Valguskaare kiired võivad silmi kahjustada ja nahka vigastada.
	Ärge kasutage seadet öues ega kunagi vihma käes!
	Vanad seadmed ei kuulu olmeprügisse.
	Toode vastab kehtivatele Euroopa direktiividele.

Sisukord: Lk:

1. Sissejuhatus....72
2. Seadme kirjeldus....72
3. Tarnekomplekt....72
4. Ohutusnõuanded....73
5. Sihipärane kasutamine....74
6. Tehnilised andmed 75
7. Monteerimine....75
8. Funktsioon....75
9. Kasutuselevött....76
10. Elektriühenduss....76
11. Hooldus ja puhastamine....77
12. Ladustamine....77
13. Utiliseerimine ja taaskäitlus....77
14. Rikete körvaldamine....78

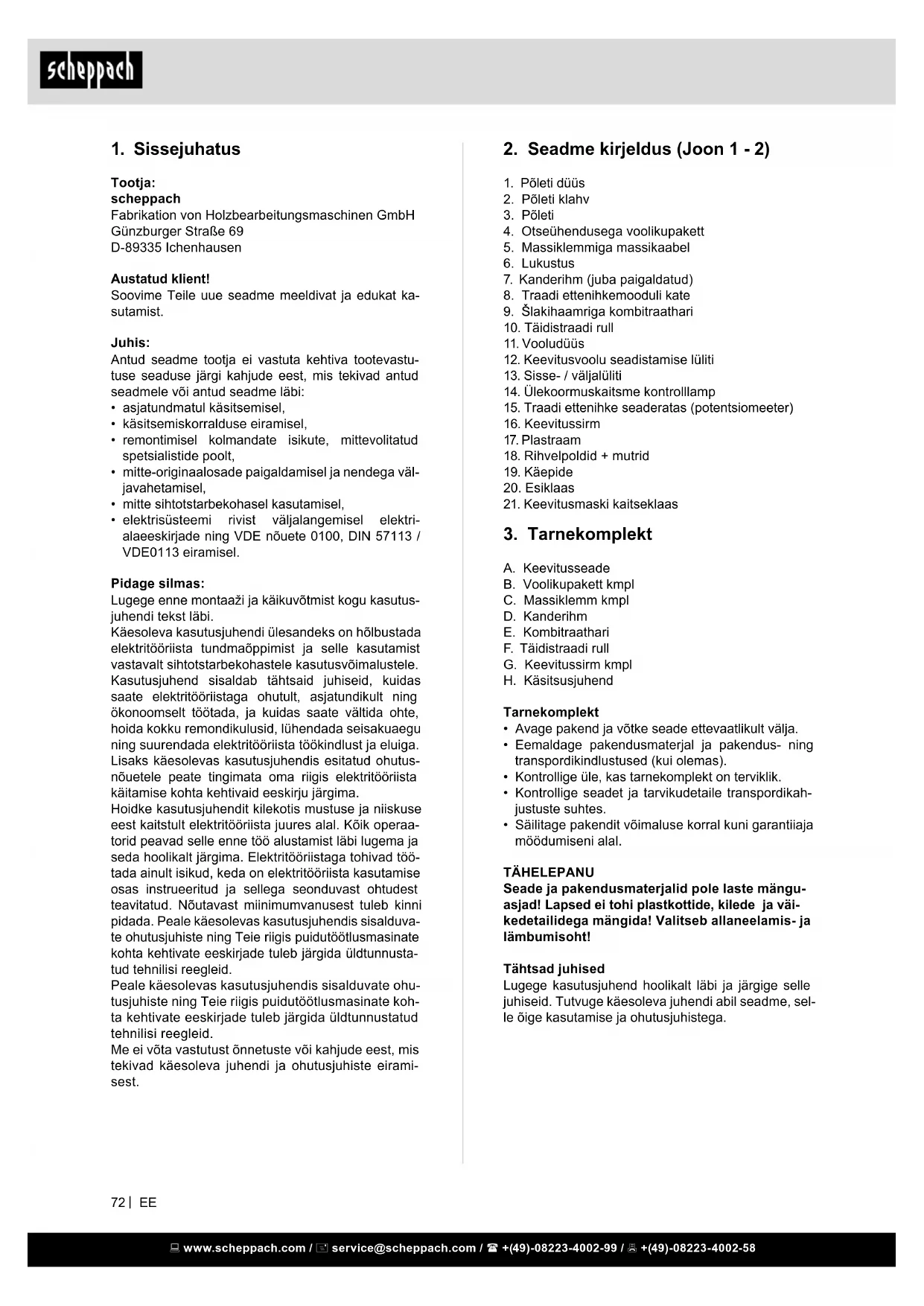

1. Sissejuhatus

Tootja:

scheppach

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Antud seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad antud seadmele või antud seadme läbi:

• asjatundmatul käsitsemisel,
• käsitsemiskorralduse eiramisel,
• remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,
• mitte-originaalosade paigaldamisel ja nendega väljavahetamisel,
  • mitte sihtotstarbekohasel kasutamisel,
• elektrisüsteemi rivist väljalangemisel elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel.

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu kasutusjuhendi tekst läbi.

Käesoleva kasutusjuhendi ülesandeks on hölbustada elektritööriista tundmaõppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele. Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate elektritööriistaga ohutult, asjatundikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisakuaegu ning suurendada elektritööriista töökindlust ja eluiga. Lisaks käesolevas kasutusjuhendis esitatud ohutusnõuetele peate tingimata oma riigis elektritööriista käitamise kohta kehtivaid eeskirju järgima.

Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult elektritööriista juures alal. Kõik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Elektritööriistaga tohivad töötada ainult isikud, keda on elektritööriista kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada. Peale käesolevas kasutusjuhendis sisalduvate ohutusjuhiste ning Teie riigis puidutöötlusmasinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Peale käesolevas kasutusjuhendis sisalduvate ohutusjuhiste ning Teie riigis puidutöötlusmasinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust õnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eirami- sest.

2. Seadme kirjeldus (Joon 1 - 2)

1. Põleti düüs
2. Põleti klahv
3. Põleti
4. Otseühendusega voolikupakett
5. Massiklemmiga massikaabel
6. Lukustus
7. Kanderihm (juba paigaldatud)
8. Traadi ettenihkemooduli kate
9. Šlakihaamriga kombitraathari
10. Täidistraadi rull
11. Vooludüüs
12. Keevitusvoolu seadistamise lüliti
13. Sisse- / väljalüliiti
14. Ülekoormuskaitsme kontrolllamp
15. Keevitussirm
16. Plastraam
17. Rihvelpoldid + mutrid
18. Käepide
19. Esiklaas

20. Keevitusmaski kaitseklaas

21. Traadi ettenihke seaderatas (potentsiomeeter)

3. Tarnekomplekt

A. Keevitusseade
B. Voolikupakett kmpl
C. Massiklemm kmpl
D. Kanderihm
E. Kombitraathari
F. Täidistraadi rull
G. Keevitussirm kmpl
H. Käsitsusjuhend

Tarnekomplekt

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikudetaile transpordikah-justuste suhtes.
• Säilitage pakendit võimaluse korral kuni garantiiaja möödumiseni alal.

TÄHELEPANU

Seade ja pakendusmaterjalid pole laste mängu-asjad! Lapsed ei tohi plastkottide, kilede ja väikedetailidega mängida! Valitseb allaneelamis- ja lämbumisoht!

Tähtsad juhised

Lugege kasutusjuhend hoolikalt läbi ja järgige selle juhiseid. Tutvuge käesoleva juhendi abil seadme, selle öige kasutamise ja ohutusjuhistega.

4. Ohutusnõuanded

Järgige kindlasti ohutuseeskirju

Tähelepanu

Selle seadme asjatundmatu käsitsemine võib olla inimestele, loomadele ja materiaalsetele objektidele ohtlik. Seadme kasutaja on vastutav nii enda kui ka teiste inimeste ohutuse eest. lugege kindlasti käesolev kasutusjuhend läbi ja järgige selle juhiseid.

• Antud seade pole ette nähtud kasutamiseks piiratud füüsiliste, sensoorsete või vaimsete võimete, puudulike kogemuste ja/või puudulike teadmistega isikute poolt (kaasa arvatud lapsed), kui nad just ei viibi nende ohutuse eest vastutava isiku järelevalve all ega saa temalt seadme kasutamise kohta korraldusi. Lastel on keelatud kõnealust seadet kasutada!
• Remonti ja/või hooldustöid võivad teostada ainult kvalifitseeritud isikud.
• Kasutage isikliku ohutuse huvides ainult käsitsusjuhendis selgesõnaliselt mainitud või tootja soovitatud tarvikuid ning lisaseadmeid.
• Seadet ei või töötamise ajal kitsasse kohta ega otse seina äärde panna, sest õhk peab saama öhuavade kaudu piisavalt liikuda. Veenduge, et seade oleks õigesti võrku ühendatud. Vältige iga-sugust toitekaabli tömbamist. Kui soovite seadet teisaldada, võtke seadme pistik pistikupesast välja.
• Pöörake tähelepanu keevituskaablite, düüsi, põleti ja massiklemmide seisundile. Isolatsiooni ja voolu juhtivate osade kulumine võib kutsuda esile ohtliku olukorra ning vähendada keevitustöö kvaliteeti.
• Kaarkeevitusel tekivad sädemed, sulanud metalliosakesed ja suits, olge seepärast ettevaatlik: eemaldage töökohast köik süttivad ained ja/vöi materjalid.
• Veenduge, et oleks võimaldatud piisav õhu juurde-vool.
• Ärge keevitage mahuteid, anumaid või torusid, milles on olnud süttivaid vedelikke või gaase.
• Vältige vahetut kokkupuudet keevitusvooluahelaga; massiklemmide vahel tekkiv tühijooksupinge vöib olla ohtlik.
• Ärge hoidke seadet niiskes või märjas keskkonnas või vihma käes.
• Kaitske oma silmi selleks ettenähtud kaitseklaasidega (DIN klass 9-10), mis kinnitage kaasasoleva näokaitse külge. Selleks et nahale mitte elektrikaare ultraviolettkiirgust lasta, kasutage kindaid ja kuiva kaitseriietust, mis on puhas ölist ja rasvast.
• Ärge kasutage keevitusaparaati torude sulatami-seks.
• Olge alati tähelepanelik ja pidage alati silmas, mida Te teete. Ärge teostage kõnealusel tootel töid, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Juba hetkeline tähelepanematus võib põhjustada seadme kasutamisel tõsiseid önnetusi ja vigastusi.

Pange tähele!

• Elektrikaare valguskiirgus võib kahjustada silmi ja põhjustada nahapõletusi.
• Kaarkeevitusel tekivad sädemed ja sulametalli tilgad, keevitatud detail hakkab hööguma ja jääb suhteliselt kauaks ajaks väga kuumaks.
• Kaarkeevitusel võivad eralduda aurud, mis võivad olla kahjulikud. Iga elektrišokk võib olla surmav.
• Ärge minge elektrikaarele lähemale kui 15 m
• Kaitske ennast (ja ka ligiolevaid inimesi) elektrikaare võimalike ohtlike mõjude eest.
• Hoiatus: olenevalt elektrivõrgu ühendustingimus- test keevitusaparaadi ühenduskohas võib see põh- justada teiste tarbijate jaoks vooluhäireid.

Tähelepanu!

Ülekoormatud vooluvõrgu ja vooluringide korral võivad teistel tarbijatel keevitamise ajal esineda häired. Kahtluse korral konsulteerige energiaettevõttega.

Ohuallikad kaarkeevitusel

Kaarkeevitusel tekib terve rida ohuallikaid. Seepärast on keevitajal eriti oluline järgida järgnevaid reegleid enda ja teiste mitte ohustamiseks ning inimese ja aparaadi vigastuste vältimiseks.

• Laske töid vörgupinge poolel, nt kaablite, pistikute, pistikupesade jne juures teostada ainult spetsialis-til. See kehtib eriti vahekaablite paigaldamise koh-ta.
• Önnetuste korral eemaldada keevitusvooluallikas kohe vörgust.
• Kui esineb elektrilist puutepinget, lülitage seade kohe välja ja laske spetsialistil üle kontrollida.
• Hoolitsege selle eest, et keevitusvoolu poolel oleks alati korralikud elektrikontaktid.
• Kandke keevitamisel mölemas käes alati isoleerkindaid. Need kaitsevad elektrilöökide (keevitusvooluringi tühijooksupinge), kahjuliku kiirguse (soojus ja UV-kiirgus) ja hõõguva metalli ning räbupritsmete eest.
• Kandke tugevaid isoleerjalatseid, jalanõud peavad isoleerima ka märjaga. Tagant lahtised jalanõud ei sobi, sest kukkuvad hõõguva metalli tilgad võivad tekitada põletusi.
• Kandke sobivat riietust, mitte sünteetilistest materjalidest.
• Ärge vaadake kaitsmata silmadega elektrikaart, kasutage ainult nõuetekohase DIN-standardile vastava kaitseklaasiga keevitusmaski. Elektrikaar eraldab peale pimestust või põletust põhjustava valgus- ja soojuskiirguse ka UV-kiirgust. See nähtamatu ultraviolettkiirgus põhjustab ebapiisava kaitse korral alles mõne tunni pärast märgatava, väga valuliku silma sidekesta põletiku. Lisaks on UV-kiirguse tagajärjeks päikesepõletuselaadne toime kaitsmata kehaosadel.
• Ka elektrikaare läheduses asuvaid isikuid või abilisi tuleb ohtudest teavitada ning vajalike kaitsevahenditega varustada; kui vaja, paigaldada vaheseinad.

• Keevitamisel, eriti väikestes ruumides, tuleb hoolitseda piisava värske öhu juurdevoolu eest, sest töö käigus tekivad suits ja kahjulikud gaasid.

• Mahutite juures, milles on hoitud gaase, kütust, mineraalõlisid vms, ei tohi keevitustöid teostada ka siis, kui need on juba kaua tühjalt seisnud, sest on plahvatusoht jääkide töttu.

• Tule ja plahvatusohtlike ruumide kohta kehtivad spetsiaalsed eeskirjad.
• Keevisliiteid, mis on suure koormuse all ja peavad kindlasti ohutusnõudeid täitma, võivad teostada ainult spetsiaalse ettevalmistuse ja litsentsiga keevitajad. Näiteks: survepaagid, juhtrööpad, haakeseised jne.
• Märkus: Kindlasti tuleb jälgida seda, et elektriliste seadmete või aparaatide maandusjuhe hoole-tuse töttu keevitusvooluga kahjustada ei saaks, nt pannakse maandusklambrid keevitusaparaadi korpusele, mis on elektriseadme maandusjuhtmega ühendatud. Keevitustöid teostatakse masinaga, millel on maandusjuhe ühendatud. Masinaga on võimalik keevitada ka ilma massiklambrit selle külge kinnitamata. Sellisel juhul tuleb keevitusvool maandusklambrist maandusjuhtme kaudu masinasse. Suur keevitusvool võib põhjustada maandusjuhtme sulamise.
• Pistikupessa tulevate juhtmete kaitsmed peavad vastama eeskirjadele. Nende eeskirjade järgi tohib kasutada ainult juhtme ristlõikele vastavaid kaitsmeid või automaatkaitsmeid. Liiga suure võimsusega kaitse võib põhjustada juhtme põlemist või hoonele tulekahju kahjustusi.

Kitsad ja niisked ruumid

Kitsastes, niisketes või palavates ruumides töötades tuleb keha isoleerimiseks põrandast, seintest, elektrit juhtivatest aparaadi detailidest jms kasutada isoleerivast materjalist alust ja vahekihti ning kätistega nahast või muust halvasti elektrit juhtivast materjalist kindaid.

Väikeste keevitustrafode kasutamisel keevitamiseks körgendatud elektrilise ohu tingimustes, nagu nt kitsad, elektrit juhtivate seintega ruumid, (paagid, torud jms), niisked ruumid (tööriiete läbimärgumine), pala-vad ruumid (tööriiete täishigistamine), ei või keevitusaparaadi väljundpinge tühijooksul olla suurem kui 85 volti (efektiivväärtus). Sellisel juhul ei tohi körgema väljundpingega aparaati kasutada.

Kaitseriietus

• Töötamise ajal peab keevitaja kogu keha olema riietuse ja näokaitsega kiirguse ja põletuste eest kaitstud.
• Mölemas käes tuleb kanda sobivast materjalist (nahast) kätistega kindaid. Need peavad kindlasti olema terved.
• Riietuse kaitsmiseks sädemete ja põletuse eest tu- leb kanda sobivat põlle. Kui tööde liik, nt üle pea keevitamine, seda nõuab, tuleb kanda kaitseülikonda ja kui vaja, siis ka kiivrit.
• Kasutatav kaitseriietus ja kogu lisavarustus peab vastama isikukaitsevahendite direktiivile.

Kaitse kiirguse ja põletuste eest

• Teatage töökohal ohust silmadele sildiga „Ettevaatust, ärge vaadake leekil“. Töökohad tuleb võimalikult nii varjata, et läheduses asuvad inimesed on kaitstud. Ebakompetentsed isikud tuleb keevitus-töödest eemal hoida.
• Liikumatute töökohtade vahetus läheduses ei tohi seinad olla heledavärvilised ega läikivad. Aknad tuleb vähemalt pea körguselt kindlustada kiirguse läbilaskmise või peegeldamise vastu, nt sobiva värviga.

• Pritsivad keevitussädemed võivad valusaid põletusvigastus esile kutsuda, seepärast järgige järgmisi juhiseid:

• Kandke alati nahkpõlle

• Kandke nahkkindaid
• Kandke keevitamisel peas sobivat peakatet
• Kandke stabiilseid ja isoleerivaid jalatseid

Šlakk on pärast tardumist kõva ja habras. Seejärel lüüakse see šlakihaamriga väikesteks teravaservalisteks osadeks, mis võivad ohtlikult silmi vigastada. Kaitske seetõttu oma silmi šlaki eemaldamisel sobivate kaitseprillidega.

Kaudne elektriline kontakt

Vigastused pinget juhtivatel osadel avatud või defekt- sete elektridetailide töttu. Tömmake hooldustöödel alati vörgupistik välja. Käitage ainult FI-lüliti küljes.

5. Sihipärane kasutamine

Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihipärane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja ja mitte tootja.

Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna mingit garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

Südamesimulaator

Inimesed, kes kannavad elektroonilist elushoideseadet (nagu nt südamestimulaatorit vms), peaksid enne valguskaar-, löike-, läbipõletus- või punktkee-vitusseadmetele lähenemist oma arstilt üle küsima tegemaks kindlaks, et magnetilised väljad ühenduses suurte elektrivooludega ei mõjuta Teie seadmeid.

6. Tehnilised andmed

Võrgupinge U_1	230 V / 50 Hz
Tühijooksupinge U_0	31 V
Tööpinge U_2	16,25 - 18,5 V
Keevitusvool I_2	45 - 90 A
Sisselülituskestus X	90 A ~ 10%45 A ~ 60%
Kaitse 16 A
Kaitseliik H
Isolatsiooniklass IP 21S
Jahutusviis AF
Keevitustraadi ∅ 0,6 - 0,9 mm
Keevitustraadi trumli kaal max. 1 kg
Kaal 12,5 kg

Tootja jätab endale õiguse viia sisse tehnilisi muudatusi.

Sisselülituskestus X

See tähendab, et nt 60% puhul tohib kümne minuti kohta keevitada pidevalt kuus minutit, seejärel tuleb lasta seadmel neli minutit jahtuda.

7. Monteerimine

Keevitussirmi monteerimine (joon. 2 + 3 + 4 + 5)

• Pange esiklaas (20) keevitussirmi väljalõikesse, seejärel asetage kaitseklaas (21) esiklaasile ja fik-seerige see plastramiga (17)
• Fikseerige raam hoidikute (3a) keeramisega.
• Kinnitage käepide (19) keevitussirmi külge kasutades selleks kolme rihvelpolti ja mutrit (18).

Keevitustraadi rulli montaaž (joon. 6 - 13)

- Avage traadi ettenihkemooduli (8) kate lukustust (6) päripäeva keerates ja klappige kate ülespoole lahti.

- Nüüd näete traadi ettenihkemoodulit ja keevitustraadi rulli (joon. 7).

- Lukustage rulli laagerdus (6a) seda 90° vastupäeva keerates lahti ja tömmake siis völlilt maha.

- Eemaldage traadirull (10) täielikult pakendist nii, et seda saab probleemideta maha kerida.

- Paigaldage traadirull (10) taas rulli laagerdusse ja pöörake tähelepanu sellele, et rulli keritakse maha traadijuhiku (7c) küljelt.

- Nüüd suruge häälestuspolti (7b) ülespoole ja lükake surverull (7a) körvale (joon. 9)

• Avage kate (7d), et kontrollida ettenihkerulli (10a).

- Ettenihkerulli ülemisel küljel on esitatud vastav traadipaksus (joon. 10); kui esitatud mõõt ei peaks vastama traadi paksusele, siis pöörake ettenihkerulli, vajaduse korral vahetage see välja.

- Võtke nüüd traadi ots poolirattast välja ja lõigake see lõiketangide või traadikääridega maha, pööra- ke tähelepanu sellele, et traat ei lähe lahti ega keri maha.

• Juhtige nüüd traat läbi traadijuhiku (7c) mööda ettenihkerulli voolikupaketi kinnituspessa (joon. 11).
• Pingutage surverull (7a) jälle kinni.
• Eemaldage põleti düüs (1) tömmates selle lihtsalt maha. Keerake ka vooludüüs (11) välja.
• Pange voolikupakett (4) võimalik sirgelt keevitusseadme ette maha.
• Lülitage keevitusseade sisse, seades selleks sis-se-/väljalüliti (13) positsiooni "ON".
• Vajutage nüüd põleti klahvi (2), et aktiveerida traadi ettenihe. Vajutage senikaua klahvi, kuni traat tuleb ees põletist välja. Pöörake seejuures tähelepanu ettenihkerullile, kui see peaks libisema, siis pingutage surverulli (7a) häälestuspoldiga (7b).
• Ärge katsuge toimingu ajal keevitustraati, valitseb vigastusoht!
• Kui u 5 cm traati ulatub eest välja, siis laske põleti klahvi jälle lahti. Seejärel lülitage seade jälle välja ja tömmake võrgupistik välja!
• Keerake nüüd vooludüüs (11) jälle sisse ja pöörake tähelepanu sellele, et vooludüüs ühildub kasutatava keevitustraadi läbimööduga.
• Lõpuks paigaldage taas põleti düüs (1).

8. Funktsioon

Sisse- ja väljalülitamine (joonis 1)

Lülitage seade sisse, seades selleks sisse-/väljalüliti (13) asendisse "l". Käituse kontrolllamp (13) hakkab põlema.

Lülitage seade välja, seades selleks sisse-/väljalüliti (13) asendisse "0". Käituse kontrolllamp (13) kustub.

Keevitusvool

Lülitiga (12) saab soovitud keevitusvoolu seadistada. Kui lüliti on ülespoole lülitatud, siis on keevitusvool 90A ja sisselülituskestus 10%, allapoole lülitatuna on keevitusvool 45A koos sisselülituskestusega 60%.

Traadi ettenihe

Konstantse keevitusseisundi saavutamiseks saab traadi ettenihke seaderattaga (15) traadi ettenihet peenseadistada. Soovitatav on alustada seadistuse-ga keskasendis ja vajaduse korral kiirust vähendada või suurendada.

Ülekoormuskaitse

Keevitusseade on varustatud termokaitseseadisega, mis katkestab automaatselt keevitusvoolu toite, kui saavutatakse körgem temperatuur. Sel juhul süttib kontrolllamp (14). Kui aktiveeritakse ülekoormuskaitse, siis laske seadmel u 15 min jahtuda. Kui kontrolllamp taas kustub, siis on seade jälle kasutusvalmis.

9. Kasutuselevött

Elektrivörku ühendamine

Enne toitejuhtme elektrivõrku ühendamist kontrollige, kas andmesildi andmed vastavad kasutada oleva elektrivõrgu väärtustega.

Ühendage masin ainult nõuetekohaselt installeeritud kaitsekontakt-pistikupessa, mis on kaitstud vähemalt 16A-ga.

Vaara! Vörgupistikut vöib vahetada ainult elektrik.

Ettevalmistused keevitamiseks

Maandusklamber kinnitatakse otse keevitatava detaili või aluse külge, millel keevitatav detail on.

Pange tähele, et sel oleks keevitatava detailiga otse- ne kontakt. Sellepärast vältige värvitud pindu ja / või isoleermaterjale. Elektroodihoidiku kaabli otsas on spetsiaalklamber elektroodi kinnitamiseks.

Keevitamise ajal tuleb alati keevitusmaski kasutada. See kaitseb silmi elektrikaarest tuleva valguskiirgu-se eest ja võimaldab siiski täpselt keevitatavat detaili näha.

Keevitamine

• Pange keevitamiseks selga küllaldane riietus, vt punkti „Kaitseriietus“.
  • Lülitage seade sisse.
• Valige soovitud keevitusvool ja traadi ettenihe olenevalt keevitustraadi läbimõõdust, materjali paksusest ning soovitud sissepõletussügavusest.
• Hoidke keevitamise kaitsesirmi näo ees, juhtige põleti düüs töödetailil keevitatavasse kohta ja vajutage põleti lüliti, et tekitada valguskaar.
• Kui valguskaar põleb, siis edastab seade traati keevisvanni. Kui keevituslääts on piisavalt suur, siis juhitakse põletit aeglaselt piki soovitud serva. Põleti düüsi ja töödetaili vahekaugus peaks olema võimalikult väike (mitte mingil juhul üle 10 mm). Vajaduse korral pendeldage kergelt, et keevisvanni veidi suurendada.
• Vähem kogenud isikutele on esmaseks raskuseks korraliku valguskaare tekitamine. See tähendab keevitusvoolu ja traadi ettenihkekiiruse öiget sea-distamist.
• Määrake keevitusvoolu ja traadi ettenihkekiiruse optimaalne seadistus proovitükil testimisega.
• Hästi seadistatud valguskaar on pehme, ühtlaselt sumiseva heliga. Sissepõletussügavus peaks olema võimalikult suur, kuid keevisvann ei tohiks läbi töödetaili vajuda.
• Vähendage kareda või kõva tärina korral traadi ettenihkekiirust või lülitage körgemale võimsusastmele (suurendage keevitusvoolu). Kui traadi ettenihkekiirus on liiga suur ja/või keevitusvool liiga madal, siis ei saa keevitustraat korralikult sulada ning sukeldub ikka ja jälle keevisvannis töödetaili pinnani.
• Rahulik tuhm heli koos väreleva valguskaarega viitab traadi liiga vähesele ettenihkele. Suurendage traadi ettenihkekiirust või lülitage madalamale keevitusvoolule. Liiga kõrge keevitusvool sulatab traadi juba enne, kui see üldse keevisvanni jõuab.

Tagajärjeks on keevitustraadil tilkade moodustumine, pritsimine ja rahutu valguskaar.

• Šlakki tohib eemaldada alles pärast ömbluse mahajahtumist. Kui keevitust jätkatakse katkestamata ömblusega, siis tuleb eemaldada esmalt jätkukohast šlakk. Valguskaar süüdatakse ömbluse vuugis, juhitakse jätkukoha juurde, sulatatakse pind seal korralikult üles ja seejärel jätkatakse keevisömlust.
• Tähelepanu! Kasutage alati keevitatud, kuumade töödetailide liigutamiseks tange. Pidage silmas, et põleti tuleb pärast keevitamist alati isoleeritud alusele asetada. Lülitage keevitusseade pärast keevitustööde lõpetamist ja pausidel alati välja ning tömmake vörgupistik välja.

10. Elektriühenduss

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomas-tele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad nendele eeskirjadele vastama.

Kahjustatud elektriühendusjuhe

Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.

Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise tõttu.
• Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.
• Praod isolatsiooni vananemise töttu.

Selliselt kahjustatud elektriühendusjuhtmeid ei tohi kasutada ja on isolatsioonikahjustuste töttu eluohtlikud.

Kontrollige elektriühendusjuhtmed regulaarset kahjustuste suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe vörku ühendatud.

Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult tähisega H05VV-F ühendusjuhtmeid.

Ühenduskaablile trükitud tüübitähis on eeskirjaga kohustuslik.

Vahelduvvoolumootor

• Vörgupinge peab olema 230 V\~
- Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlõikega 1,5 ruutmillimeetrit.

Toitejuhtme vahetamine

Oht!

Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi katsiooniga isikul vahetada.

Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

Küsimuste korra esitage palun järgmised andmed:

• mootori vooluliik
  • masina tüübisildi andmed
• mootori tüübisildi andmed

11. Hooldus ja puhastamine

Oht!

Lahutage seade enne puhastustöid vooluvõrgust.

Puhastamine

• Hoidke kaitseseadised, õhupilud ja mootorikestad võimalikult tolmu- ja mustusevabad. Hõõruge sea-de puhta rätikuga puhtaks või puhastage suruõhu-ga madalal survel.
• Soovitame puhastada seadet otsekohe pärast iga kasutamist.
• Puhastage seadet regulaarselt niiske rätikuga ja vähese koguse vedelseebiga. Ärge kasutage pu-hastusvahendeid või lahusteid; need võivad kah-justada seadme plastdetaile. Arvestage sellega, et seadme sisemusse ei tohi vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöögi saamise ohtu.

Hooldus

Seadme sisemuses ei asu muid hooldust vajavaid osi.

Hooldusteave

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.

Ladustage seadet ja tarvikuid pimedas, kuivas, kül-mumiskindlas ning lastele kättesaamatus kohas. Optimaalne ladustamistemperatuur on 5 ja 30°C vahel. Säilitage elektritööriista originaalpakendis.

Katke elektritööriist kinni, et seda tolmu või niiskuse eest kaitsta.

Säilitage käsitsemiskorraldust tööriista juures.

13. Utiliseerimine ja taaskäitlus

Seade paikneb pakendis, et transpordikahjustusi väl- tida. Pakend on toorainest ja seega taaskasutatav või saab selle tooraineringlusse tagasi suunata.

Seade ja selle tarvikud koosnevad erinevatest materjalidest nagu nt metallist ning plastmassidest. Ärge visake patareisid olmejäätmete hulka, tulle ega vette.

Patareid tuleks kokku koguda, taaskäidelda või keskkonnasõbralikult utiliseerida. Suunake defektsed detailid erijäätmete utiliseerimisse. Küsige erialakaup-lusest või vallavalitsusest järele!

Vanad seadmed ei kuulu olmeprügisse!

Sümbol viitab sellele, et antud toodet ei tohi kasutatud elektri- ja elektroonikaseadmete direktiivi (2012/19/EL) ning siseriiklike seaduste kohaselt utiliseerida koos olmeprügiga. Kõnealune toode tuleb selleks ettenähtud kogumispunktis ära anda. See võib toimuda nt tagastamisega sarnase toote ostmisel või kasutatud elektri- ja elektroonikaseadmeid taaskäitlevas pädevas kogumispunktis äraandmisega. Asjatundmatu ümberkäimine kasutatud seadmetega võib potentsiaalselt ohtlike ainete töttu, nagu need sageli kasutatud elektri- ja elektroonikaseadmetes sisalduvad, keskkonnale ning inimeste tervisele negatiivset mõju avaldada. Lisaks annate toote asjakohase utiliseerimisega oma panuse loodusressursside efektiivsesse kasutusse. Kasutatud seadmete kogumispunktide kohta saate informatsiooni kohalikust linnavalitsusest, avalik-õiguslikest utiliseerimisasutustest, kasutatud elektri- ja elektroonikaseadmetega utiliseerimisega tegelevatest asutustest või oma prügiveoettevõttest.

14. Rikete kõrvaldamine

Järgmine tabel näitab vigade sümptomeid ja kirjeldab nende kõrvaldamise abinõusid, kui Teie masin ei tööta ükskord õigesti. Kui Te ei suuda probleemi selle abil lokaliseerida ja kõrvaldada, siis pöörduge teenindustöökotta.

Rike Võimalik põhjus Abinõu
Masinat ei saa sisse lülitada	Võrgupinge puudub	Kontrollige pistikupesa, võrgukaablit, kaablit, võrgupistikut; laske need vajaduse korral kvalifitsee-ritud elektrikul remontida.
	Peakaitse on vallandunud Kontrollige peakaitset
	Sisse- / väljalüliti defektne Remont klienditeeninduses
	Mootor defektne Remont klienditeeninduses
Puudub süütesäde	Massiklemm pole seadme külge ühendatud / massiklemm pole töödetaili külge paigal-datud	Ühendage massiklemm keevitusseadme külge / paigaldage massiklemm töödetaili külge
