Produkto tipas	Belaidė vielinė suvirinimo stotelė (MIG be dujų)
Prekės ženklas	Scheppach
Modelis	WSE3200
Elektros tinklo maitinimas	230 V / 50 Hz
Tuščiosios eigos įtampa (U0)	31 V
Darbo įtampa (U2)	16,25 - 18,5 V
Suvirinimo srovė (I2)	45 - 90 A
Darbo ciklas (X)	90 A: 10% | 45 A: 60% (per 10 min)
Izoliacijos klasė	H
Apsaugos laipsnis	IP21S
Šiluminė apsauga	Taip (automatinis išjungimas su indikatoriumi)
Vielos skersmuo	0,6 - 0,9 mm
Maksimalus ritės svoris	1 kg
Prietaiso svoris	12,5 kg
Aušinimas	Priverstinis vėdinimas (AF)
Pristatymo turinys	Suvirinimo aparatas, degiklis, masės spaustukas, peties diržas, šepetys/plaktukas, vielos ritė, suvirintojo kaukė, vadovas
Pagrindinės funkcijos	Lankinis suvirinimas su apsaugine viela, srovės reguliavimas (2 padėtys), vielos padavimo reguliavimas, apsauga nuo perkrovos
Priežiūra	Reguliarus valymas sausai, nėra vidinės priežiūros, patikrinkite kabelius
Dėvimi elementai	Masės spaustukas, degiklio antgalis, srovės tiekimo antgalis
Saugumas	Dėvėti pirštines, kaukę, sausus drabužius; nenaudoti lietuje; atjungti prieš priežiūrą

Dažnai užduodami klausimai - WSE3200 SCHEPPACH

Kaip sumontuoti vielos ritę ant WSE3200?

Atidarykite dangtį, atrakinkite ritės laikiklį, uždėkite ritę, atkreipdami dėmesį į vyniojimo kryptį, tada įkiškite vielą į vielos kreiptuvą, spaudimo ritinėlį ir degiklį. Ištraukę 5 cm vielos, vėl prisukite antgalį.

Ką daryti, jei aparatas neužsiveda?

Patikrinkite elektros lizdą ir pagrindinį saugiklį. Jei dega perkrovos indikatorius, leiskite aparatui atvėsti 15 minučių. Jei problema išlieka, susisiekite su techninės priežiūros tarnyba.

Kaip nustatyti suvirinimo srovę?

Naudokite jungiklį (12): aukšta padėtis = 90 A (ciklas 10%), žema padėtis = 45 A (ciklas 60%). Pritaikykite pagal metalo storį.

Ką reiškia darbo ciklas?

Darbo ciklas nurodo nuolatinio suvirinimo laiką per 10 minučių laikotarpį. Esant 90 A, galite suvirinti 1 minutę, tada atvėsinti 9 minutes; esant 45 A, 6 minutes, tada 4 minutes atvėsinti.

Kokią vielą ir kokį skersmenį naudoti?

Naudokite apsauginę vielą (be dujų). Priimami skersmenys yra 0,6–0,9 mm. Traukimo ritinėlis turi atitikti pasirinktą skersmenį.

Kaip valyti suvirinimo aparatą?

Visada atjunkite aparatą. Valykite radiatorių ir korpusą sausa šluoste arba žemo slėgio suslėgtu oru. Nenaudokite tirpiklių. Venkite vandens patekimo.

Kokios yra esminės saugumo priemonės?

Dėvėkite suvirinimo kaukę (DIN 9-10 laipsnio), izoliuojančias pirštines, sausus medvilninius drabužius, izoliuojančius batus. Laikykite toliau degias medžiagas. Nesuvirinkite drėgnoje aplinkoje.

Kaip reguliuoti vielos padavimo greitį?

Pasukite reguliavimo rankenėlę (15). Pradėkite nuo vidurinės padėties ir didinkite arba mažinkite, kol girdėsite tolygų trakštėjimą. Duslus garsas rodo per mažą greitį, trinktelėjimas – per didelį.

Ką daryti, jei viela neišeina?

Patikrinkite, ar spaudimo ritinėlis tvirtai priveržtas ir ar traukimo ritinėlis atitinka vielos skersmenį. Įsitikinkite, kad ritė laisvai sukasi. Jei ritinėlis sukasi, bet nestumia vielos, priveržkite reguliavimo varžtą (7b).

Kaip pakeisti dėvimus elementus?

Dėvimi elementai (masės spaustukas, degiklio antgalis, srovės tiekimo antgalis) yra sunaudojami. Atjunkite aparatą, atsukite seną dalį ir pakeiskite nauja to paties modelio dalimi.

NAUDOJIMO INSTRUKCIJA WSE3200 SCHEPPACH

Irenginyje rodomų simbolių paaiškinimas

	Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės!
EN 60974-1	Rankinio lankinio suvirinimo aparatų su ribota įjungimo trukme Europos standartas.
	Vienfazis transformatorius
	Savisaugio suvirinimo milteline viela simbolis
	Tinka virinti, kai elektra kelia didelį pavojų
	Tinklo įėjimas; fazių skaičius ir kintamosios srovės simbolis bei skaičiuotinė dažnio vertė
	Tuščiosios eigos įtampa
	Tinklo įtampa
	Įjungimo trukmė
	Suvirinimo srovė
	Suvirinimo įtampa [V]
[GASH]	Didžiausioji tinklo srovės skaičiuotinė vertė
	Didžiausiosios tinklo srovės efektinė vertė [A]
	Apsaugos laipsnis
	Izoliacijos klasė
	Atsargiai! Elektros smūgio pavojus!
	Įkvėpus suvirinimo dūmų, gali kilti pavojus sveikatai.
	Elektromagnetiniai laukai gali sutrikdyti širdies stimuliatorių veikimą.
	Suvirinant susidariusios kibirkštys gali sukelti gaisrą.
	Elektros lanko spinduliai gali sužaloti akis ir pažeisti odą.
	Nenaudokite aparato lauke ir niekada lyjant lietui.
	Nemeskite senų prietaisų į buitines atliekas.
	Gaminys atitinka galiojančias Europos direktyvas.

Turinys: Puslapis:

1. Ižanga....81
2. Prietaiso aprašymas....81
3. Komplektacija....81
4. Saugos reikalavimai 82
5. Naudojimas pagal paskirti....83
6. Techniniai duomenys....84
7. Montavimas....84
8. Funkcija 84
9. Naudojimas 85
10. Elektros prijungimas 85
11. Priežiūra 86
12. Laikymas 86
13. Utilizavimas ir pakartotinis atgavimas 86
14. Sutrikimų šalinimas 87

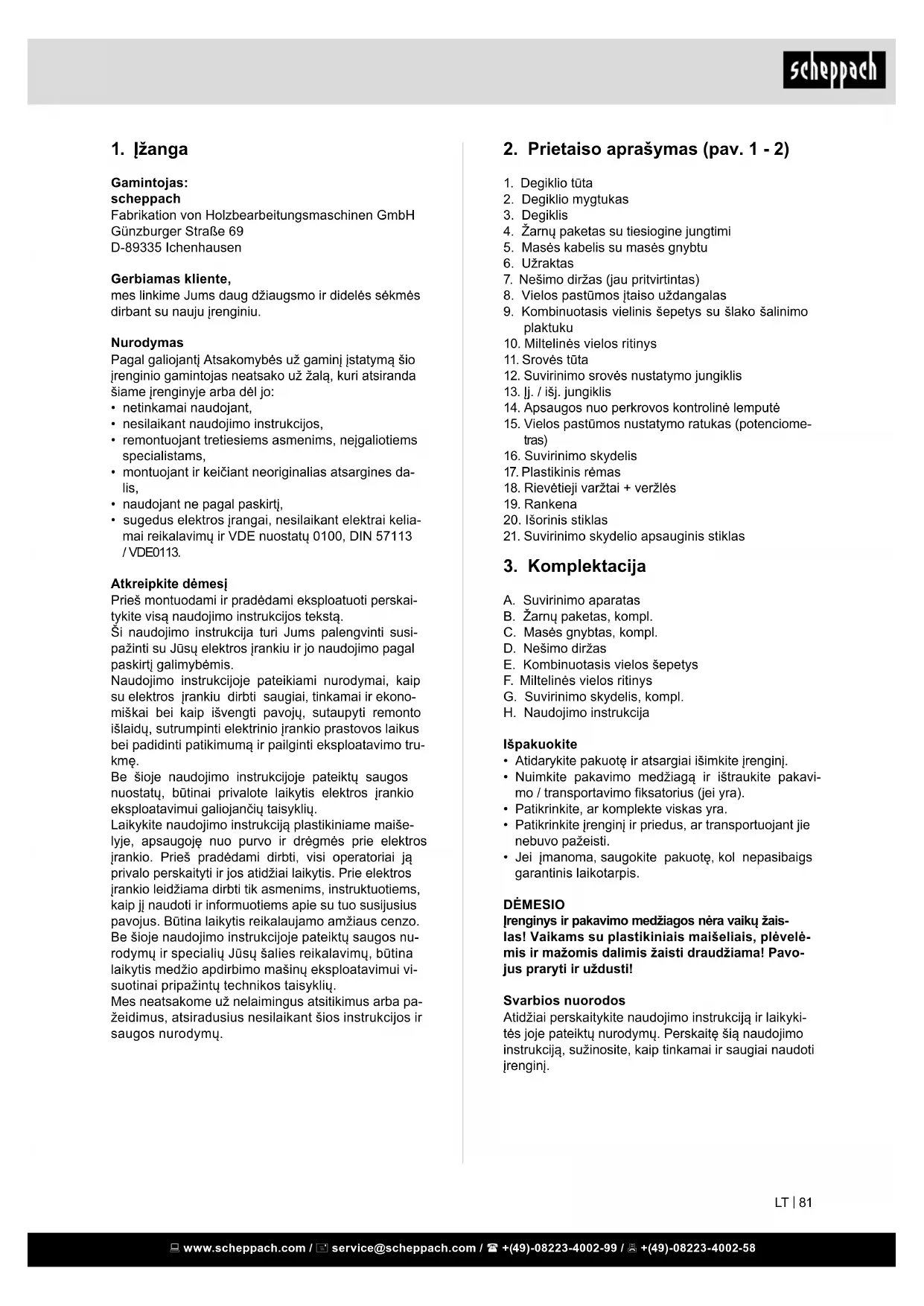

1. lžanga

Gamintojas:

scheppach

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu.

Nurodymas

Pagal galiojanti Atsakomybės už gaminį įstatymą šio jrenginio gamintojas neatsako už žalą, kuri atsiranda šiame jrenginyje arba dėl jo:

• netinkamai naudojant,
• nesilaikant naudojimo instrukcijos,
• remontuojant tretiesiems asmenims, nejgaliotiems specialistams,
• montuojant ir keičiant neoriginalias atsargines dalis,
• naudojant ne pagal paskirti,
• sugedus elektros įrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 /VDE0113.

Atkreipkite dèmesj

Prieš montuodami ir pradėdami eksploatuoti perskai-tykite visą naudojimo instrukcijos tekstą.

Ši naudojimo instrukcija turi Jums palengvinti susipažinti su Jūsų elektros įrankiu ir jo naudojimo pagal paskirtį galimybėmis.

Naudojimo instrukcijoje pateikiami nurodymai, kaip su elektros jrankiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti elektrinio jrankio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukme.

Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis elektros įrankio eksploatavimui galiojančių taisyklių.

Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir dręgmės prie elektros įrankio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis. Prie elektros įrankio leidžiama dirbti tik asmenims, instruktuotiems, kaip jį naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo. Be šioje naudojimo instrukcijoje pateiktų saugos nurodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis medžio apdirbimo mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.

Mes neatsakome už nelaimingus atsitikimus arba pažeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Prietaiso aprašymas (pav. 1 - 2)

1. Degiklio tūta
2. Degiklio mygtukas
3. Degiklis
4. Žarnų paketas su tiesiogine jungtimi
5. Masés kabelis su masés gnybtu
6. Užraktas
7. Nešimo diržas (jau pritvirtintas)
8. Vielos pastūmos įtaiso uždangalas
9. Kombinuotasis vielinis šepetys su šlako šalinimo plaktuku
10. Miltelinės vielos ritinys
11. Srovés tūta
12. Suvirinimo srovės nustatymo jungiklis
13. Jj. / išj. jungiklis
14. Apsaugos nuo perkrovos kontrolinė lemputė
15. Vielos pastūmos nustatymo ratukas (potenciometras)
16. Suvirinimo skydelis
17. Plastikinis rémas
18. Rievėtieji varžtai + veržlės
19. Rankena
20. Išorinis stiklas
21. Suvirinimo skydelio apsauginis stiklas

3. Komplektacija

A. Suvirinimo aparatas
B. Žarnų paketas, kompl.
C. Masés gnybtas, kompl.
D. Nešimo diržas
E. Kombinuotasis vielos šepetys
F. Miltelinės vielos ritinys
G. Suvirinimo skydelis, kompl.
H. Naudojimo instrukcija

Išpakuokite

• Atidarykite pakuotę ir atsargiai išimkite jrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
• Patikrinkite, ar komplekte viskas yra.
• Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

DÈMESIO

Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis žaisti draudžiama! Pavo-jus praryti ir uždustil

Svarbios nuorodos

Atidžiai perskaitykite naudojimo instrukciją ir laikykitės joje pateiktų nurodymų. Perskaitę šią naudojimo instrukciją, sužinosite, kaip tinkamai ir saugiai naudoti įrenginį.

4. Saugos reikalavimai

Laikytis būtina

Dèmesio

Prietaisą naudokite tik pagal šioje naudojimo instrukcijoje nurodytą paskirtį. Dėl įrenginio naudojimo ne pagal paskirtį galimi žmonių, gyvūnų sužalojimai ir daiktų pažeidimai. Įrenginio operatorius atsako už savo ir kitų asmenų saugą. Būtinai perskaitykite naudojimo instrukciją ir laikykitės nurodymų.

• Šis aparatas neskirtas naudoti asmenims (tame tarpe ir vaikams), turintiems ribotus fizinius, jutiminius arba dvasinius įgūdžius arba nepakankamai patirties ir (arba) žinių, išskyrus, kai juos prižiūri už jų saugą atsakingas asmuo arba jie gavo nurodymus, kaip naudoti aparatą. Naudoti šį aparatą vaikams draudžiama!
• Remonto ir (arba) techninės priežiūros darbus gali atlikti tik kvalifikuoti darbuotojai.
• Savo pačių saugumui naudokite tik reikmenis ir papildomus įrenginius, kurie aiškiai nurodyti naudojimo instrukcijoje arba kuriuos rekomendavo ga-mintojas.
• Naudojamas prietaisas neturi stovėti ankštoje patalpoje arba prie pat sienos, kad per angas patektų pakankamai oro. Įsitikinkite, kad prietaisas tinkamai prijungtas prie tinklo. Venkite tinklo kabelį veikiančios traukos jėgos. Prieš perkeldami į kitą vietą prietaisą išjunkite.
• Atkreipkite dėmesį suvirinimo kabelio, tūtos, degiklio ir masės gnybtų būklę. Dėl izoliacijos ir elektros srovę tiekiančių dalių susidėvėjimo galima pavojinga situacija ir gali pablogėti suvirinimo darbo kokybė.
• Susidėvėjęs elektros lankas sukelia kibirkštis, metalo dalių lydymąsi ir dūmus, todėl iš darbo vietos pašalinkite visas degias medžiagas.
• [sitikinkite, kad tiekiamas pakankamas oro srautas.
• Nevirinkite ant rezervuarų, indų arba vamzdžių, kuriuose gali būti degių skysčių arba dujų. Venkite tiesioginio kontakto su suvirinimo srovės grandine; tuščiosios eigos įtampa tarp elektrodo replių ir masės gnybtų gali būti pavojinga.
• Venkite bet kokio tiesioginio sąlyčio su suvirinimo srovės grandine; tuščiosios eigos įtampa, kuri susidaro tarp srovės tūtos ir masės gnybto
• Nesandėliuokite arba nenaudokite prietaiso drėgnose ar šlapiose patalpose arba lyjant.
• Akis apsaugokite tam skirtais prie apsauginio skydelio tvirtinamais apsauginiais stiklais (9–10 apsaugos laipsnis pagal DIN standartą). Mūvėkite apsaugines pirštines ir vilkėkite sausus, alyva ir riebalais nesuteptus apsauginius drabužius, kad oda nebūtų veikiama šviesos lanko ultravioletiniais spinduliais.
• Suvirinimo prietaiso nenaudokite vamzdžiams atitirpinti.

Visada būkite atidūs ir žiūrėkite, ką darote. Neatlikite jokių darbų prie šio gaminio, kai esate neatidūs arba veikiami narkotinių medžiagų, alkoholio arba medikamentų. Jei naudodami šį aparatą būsite bent akimirką neatidūs, galite rimtai susižaloti.

Atkreipkite dèmesj!

• Šviesos lanko spinduliavimas gali pakenkti akims ir nudeginti odą.
• Šviesos lanko susidėvėjimas sukelia kibirkštis ir besilydančio metalo lašėjimą. Susidėvėjęs ruošinys pradeda kaisti ir lieka jkaitęs santykinai ilgai.
• Šviesos lankui dévintis išsiskiria garai, kurie greičiausiai yra kenksmingi. Kiekvienas elektros šokas gali būti mirtinas.
• Nesiartinkite prie šviesos lanko arčiau nei 15 m.
• Saugokite save (ir šalia esančius asmenis) nuo galimo kenksmingo šviesos lanko poveikio. Įspėjimas! Priklausomai nuo tinklo prijungimo prie suvirinimo prietaiso jungties taško sąlygos, kiti elektros vartotojai gali patirti tinklo trikčių.
• Apsaugokite aplink stovinčius asmenis nuo pavojingu elektros lanko efektu.

Dèmesio!

Jei maitinimo tinklai ir srovės grandinės perkrauti, virinant gali būti keliami trikdžiai kitiems vartotojams. Jei abejojate, pasitarkite su elektros tiekimo įmone.

Pavojai, kylantys virinant šviesos lanku

Virinant šviesos lanku gali kilti daug pavojų. Todėl, norint nepakenkti sau ir kitiems, taip pat siekiant iš- vengti žmonių sužalojimų ir įrenginių pažeidimų, su- virintojui ypač svarbu laikytis toliau pateiktų taisyklių.

• Dirbti tinklo įtampos pusėje, pavyzdžiui, su kabeliais, kištukais, lizdais ir t. t., leidžiama tik kvalifikuotam darbuotojui. Tai ypač taikytina dirbant su kabeliniais intarpais.
• Ivykus avarijai, nedelsdami atjunkite suvirinimo srovės šaltinį nuo tinklo.
• Pasirodžius elektros prisilietimo įtampai, nedelsdami išjunkite įrenginį. Jį patikrinti įgaliokite kvalifikuotą darbuotoją.
• Naudodami suvirinimo srove pasirūpinkite gerais elektros kontaktais.
• Virindami ant abiejų rankų mūvėkite izoliacines pirštines. Izoliacinės pirštīnės apsaugo nuo elektros smūgių (suvirinimo srovės grandinės tuščiosios eigos), nuo kenksmingų spindulių (šilumos ir ultravioletinių spindulių), nuo įkaitusio metalo ir šla-kų purkštuko.
• Avėkite tvirtus izoliuotus batus, apsaugančius netgi šlapiomis oro sąlygomis. Pusbačiai netinka, nes krentantys įkaitę metalo lašai gali nudeginti.

• Apsirenkite pritaikytą aprangą, nedėvėkite jokių sintetinių drabužių.

• Į šviesos lanką nežiūrėkite nepridengtomis akimis, naudokite tik apsauginį suvirinimo skydelį su apsauginiu stiklu pagal DIN. Šviesos lankas skleidžia ne tik šviesos ir šilumos spindulius, galinčius apakinti arba nudeginti, bet ir ultravioletinius spindulius. Jei nėra pakankamos apsaugos, ši nematoma ultravioletinė spinduliuotė sukelia tik po kelių valandų pastebimą akies rainelės uždegimą. Be to, ultravioletiniai spinduliai sukelia kenksmingą saulės įdegio poveikį neapsaugotoms kūno dalims.

• Netoli šviesos lanko esantys asmenys arba padė-jėjai taip pat turi būti informuoti apie pavojus. Jiems turi būti suteiktos būtinosios apsaugos priemonės, jei reikia, sumontuojamos apsauginės sienos.
• Virinant, ypač mažose patalpose, būtina pasirūpinti vēdinimu, nes susidaro dūmai ir dujos.
• Draudžiama virinimo darbus atlikti netoli rezervu- arų, kuriuose buvo laikomos dujos, eksploatavimo medžiagos, mineralinė alyva arba kt., net jeigu jie ilgą laiką buvo tušti, nes dėl ilgo stovėjimo kyla sprogimo pavojus.
• Kilus gaisrui ir patalpose, kuriose yra sprogimo pavojus, galioja ypatingieji potvarkiai.
• Virinimo darbus, kuriems taikomi ypatingi apribojimai ir būtini saugos reikalavimai, gali atlikti tik specialiai parengti ir sertifikuoti suvirintojai. Pavyzdžiai: slėgio katilai, eigos grandinės, priekabos sankabos ir t. t.
• Nurodymai: atkreipkite dèmesj, kad dėl eigos pralaidumo virinimo srovė gali pažeisti elektros įrenginių arba prietaisų apsaugines kopėčias, pavyzdžiui, kai masės gnybtai uždedami ant suvirinimo prietaiso karkaso, kuris yra sujungtas su elektros įrenginio apsauginėmis kopėčiomis. Mašinos virinimo darbai atliekami su suvirinimo kopėčių jungtimi. Taigi įmanoma virinti prie mašinos neprijungus masės gnybtų. Tokiu atveju suvirinimo srovė iš masės gnybtų teka per apsaugines kopėčias. Didelė suvirinimo srovė gali sukelti apsauginių kopėčių lydymąsi.
• įvadų į tinklo kištukinius lizdus izoliacija turi atitikti potvarkius. Pagal šiuos potvarkius galima naudoti tik įvadų skersmenį atitinkančius saugiklius arba automatus. Esant per dideliam saugiklių skaičiui linijoje arba pastate gali kilti gaisras.

Ankštos ir drėgnos patalpos

Dirbant ankštose, drėgnose arba karštose patalpose būtina naudoti izoliuotus pagrindus ir tarpinius sluoksnius, be to, reikia mūvėti pirštines iš odos arba kitų nelaidžių medžiagų, skirtų kūnui izoliuoti nuo grindų, sienų ir elektrai laidžių aparato dalių.

Naudojant mažus suvirinimo transformatorius didesnio elektros pavjoaus sąlygomis, pavyzdžiui, ankštose patalpose su elektrai laidžiais prietaisais (katilais, vamzdžiais ir kt.), drėgnose patalpose (sudrėkus darbo drabužiams), karštose patalpose (suprakaitavus darbo drabužiams), suvirinimo prietaiso tuščiosios eigos pradinis taškas negali būti didesnis nei 85 vol-tai (efektyvioji vertė). Jei išvesties įtampa didesnė, prietaisas negali būti naudojamas.

Apsauginiai drabužiai

• Dirbant visas suvirintojo kūnas nuo spinduliuotės ir nudeginimo turi būti apsaugotas drabužiais ir veido apsauga.
• Ant abiejų rankų būtina mūvėti apsaugines pirštines iš tinkamos medžiagos (odos). Jos turi būti tinkamos mūvėti.
• Norédami apsaugoti drabužius nuo kibirkščių ir nudegimų, juoskitės prijuostę. Kartais dėl darbo pobūdžio, pavyzdžiui, virinant virš galvos, būtina vilkėti apsauginį kostiumą ir, jei reikia, naudoti galvos apsaugą.
• Apsauginiai drabužiai ir visi reikmenys turi atitikti Direktyvą dėl asmeninių apsaugos priemonių.

Apsauga nuo spindulių ir nudegimų

• Ispėkite apie galimus akių sužalojimus – darbo vie- toje pakabinkite įspėjimą „Atsargiai, nežiūrėkite į liepsnas!“. Būtina taip atriboti darbo vietą, kad būtų apsaugoti netoliese esantys asmenys. Neigalioti asmenys privalo būti kuo toliau nuo virinimo darbų vietos.
• Sienos netoli nuolatinės darbų vietos negali būti šviesios spalvos arba blizgėti. Langai žmogaus ūgio aukštyje turi nepraleisti ir neatspindėti spindulių, pavyzdžiui, būti tinkamai nudažyti.
• Sklindančios suvirinimo kibirkštys gali skaudžiai nudeginti, todėl atsižvelkite j tolesnius nurodymus:
• visada ryšekite odinę prijuostę;
• mūvėkite odines pirštines,
• suvirindami didesniame nei galvos aukštyje, dévěkite tinkamą galvos apdangalą;
• visada avėkite tvirtais ir izoliuotais batais.

Pavojus susižaloti dėl aplink skrijeančių šlako dalelių

Sustingęs šlakas yra kietas ir trūkinėja. Po to jis šlako šalinimo plaktuku suskaldomas į mažas aštriabriaunes dalis, kurios gali pavojingai sužaloti akis. Todėl šalindami šlaką, apsaugokite savo akis tinkamais apsauginiais akiniais.

Netiesioginis kontaktas su elektra

Sužalojimai dėl įtampingųjų dalių atidarius elektrines arba defektuotas konstrukcines dalis. Atlikdami techninės priežiūros darbus, visada ištraukite tinklo kištuką. Eksploatuokite tik su apsaugos nuo nebalanso srovės jungikliu.

5. Naudojimas pagal paskirti

Jrenginj naudoti tik pagal paskirtj. Bet koks kitas naudojimas yra naudojimas ne pagal paskirtj. Už bet kokj pažeidimą, atsiradusi dėl netinkamo naudojimo, atsako vartotojas arba operatorius, o ne gamintojas.

Atkreipkite dėmesį į tai, kad mūsų prietaisai savo konstrukcija nėra pritaikyti gamybiniam, amatininkiš-kam ar pramoniniam naudojimui. Mes neprisiimame atsakomybės, jeigu prietaisas naudojamas gamybos, amatų ar pramonės įmonėse bei pagal panašią pa-skirtį.

Širdies stimuliatorius

Asmenys, turintys elektroninius gyvybės palaikymo prietaisus (pvz., širdies stimuliatorius ir kt.), turėtų pasikonsultuoti su savo gydytoju prieš artindamiesi prie šviesos lanko, pjovimo, deginimo arba taškinio suvirinimo įrenginių, kad būtų užtikrinta, jog magnetiniai laukai kartu su aukštomis elektros srovėmis nesugadins jų prietaisų.

6. Techniniai duomenys

Tinklo įtampa U_1	230 V / 50 Hz
Tuščiosios eigos įtampa U_0	31 V
Darbinė įtampa U_2	16,25 - 18,5 V
Suvirinimo srovė I_2	45 - 90 A
Jjungimo trukmė X	90 A ~ 10%45 A ~ 60%
Saugikliai 16 A
Apsaugos laipsnis H
Izoliacijos klasė IP 21S
Aušinimo būdas AF
Suvirinimo vielos ∅	0,6 - 0,9 mm
Suvirinimo vielos būgno svoris	max. 1 kg
Svoris	12,5 kg

Priklauso nuo techninių pakeitimų!

ljungimo trukmè X

Imant dešimt minučių, tai reiškia, kad, pvz., esant 60 %, galima be perstojo virinti šešias minutes, tada keturias minutes aparatą reikia aušinti.

7. Montavimas

Suvirinimo skydelio montavimas (2 + 3 + 4 + 5 pav.)

• ľstatykite išorinį stiklą (20) į angą suvirinimo skydelyje, po to uždėkite ant išorinio stiklo apsauginį stiklą (21) ir užfiksuokite plastikiniu rėmu (17).
• Užfiksuokite rėmą, pasukdami laikiklius (3a).
• Pritvirtinkite rankeną (19) prie suvirinimo skydelio. Tam naudokite tris rievėtuosius varžtus ir veržles (18)

Suvirinimo vielos ritinio montavimas (6–13 pav.)

• Atidarykite vielos pastūmos įtaiso (8) uždangalą, pasukdami užraktą (6) pagal laikrodžio rodyklę, ir atlenkite uždangalą i viršų.
• Dabar matote vielos pastūmos įtaisą ir suvirinimo vielos ritinį (7 pav.).
• Atfiksuokite ritinio guolj (6a), pasukdami jì 90° prieš laikrodžio rodyklę. Tada nutraukite jì nuo veleno.
• Nuimkite nuo vielos ritinio (10) visiškai pakuotę, kad jį būtų galima sklandžiai išvynioti.

• Vielos ritinj (10) vėl įstatykite į ritinio guolį. Atkreipkite dėmesį į tai, kad ritinys būtų išvyniojamas vielos kreipiamosios (7c) pusėje.

• Dabar paspauskite reguliavimo varžta (7b) i viršu ir nustumkite prispaudžiamajj ritinėlį (7a) i šoną (9 pav.).

• Atidarykite uždangalą (7d), kad patikrintumėte pastūmos ritinėlj (10a).
• Viršutinėje pastūmos ritinėlio pusėje atitinkamai nurodytas vielos storis (10 pav.). Jei nurodytas matmuo neatitiktų vielos storio, pasukite pastūmos ritinėlj. Prireikus jį pakeiskite.
• Dabar ištraukite vielos galą iš rites krašto ir nupjaukite jį šoniniu pjovikliu arba vielos žirklėmis. Atkreipkite dėmesį į tai, kad viela neatsilaisvintų arba neišsivyniotų.
• Dabar prakiškite vielą pro vielos kreipiamają (7c) išilgai pastūmos ritinėlio į žarnų paketo laikiklj (11 pav.).
• Vél įtempkite prispaudžiamajj ritinėlj (7a).
• Pašalinkite degiklio tūtą (1), ją tiesiog nutraukdami. Taip pat išsukite srovės tūtą (11).
• Padėkite žarnų paketą (4) kuo tiesiau priešais suvirinimo aparatą.
• Ijunkite suvirinimo aparata. Tam jj. / išj. jungiklj (13) nustatykite i „ON“ padetj.
• Dabar paspauskite degiklio mygtuką (2), kad suaktyvintumėte vielos pastūmą. Spauskite mygtuką tol, kol viela išlys priekyje iš degiklio. Tuo metu atkreipkite dėmesį į pastūmos ritinėlj. Jei jis prasisuktų, įtempkite prispaudžiamajį ritinėlj (7a) reguliavimo varžtu (7b).
• Procesu metu nelieskite suvirinimo vielos. Kyla pavojus susižaloti!
• Kai tik viela priekyje išsikiš maždaug 5 cm, vėl at-leiskite degiklio mygtuką. Po to vėl išjunkite aparatą ir ištraukite tinklo kištuką!
• Dabar vėl jsukite srovės tūtą (11). Atkreipkite dėmesį į tai, kad srovės tūta atitiktų naudojamos suvirinimo vielos skersmenį.
  • Galiausiai vél sumontuokite degiklio tūtą (1).

8. Funkcija

ljungimo / išjungimo jungiklis

Jjunkite jrenginj, jj./išj. jungiklj (13) nustatydami i I padėtį. Darbo režimo (13) kontrolinė lemputė pradeda šviesti. Išjunkite jrenginj, jj./išj. jungiklj nustatydami i 0 padėtį. Darbo režimo (13) kontrolinė lemputė užgęsta.

Suvirinimo srové

Jungikliu (12) galima nustatyti norimą suvirinimo sro- vę. Jei jungiklis perjungiamas j viršų, suvirinimo srovė yra 90 A, o jungimo trukmė – 10 %, jei jungiklis per- jungiamas žemyn, suvirinimo srovė yra 45 A su 60 % i jungimo trukme.

Vielos pastūma

Norint užtikrinti pastovia suvirinimo būseną, vielos pastūmos nustatymo ratuku (15) galima tiksliai nustatyti vielos pastūmą. Rekomenduojama pradėti nuo nustatymo į vidurinę padėtį ir prireikus sumažinti arba padidinti greitį.

Apsauga nuo perkrovos

Suvirinimo aparatas yra su apsaugos nuo karščio įtaisu, kuris automatiškai nutraukia suvirinimo srovės tiekimą, kai tik pasiekiama aukštesnė temperatūra. Tokiu atveju užsidega kontrolinė lemputė (14). Kai apsauga nuo perkrovos išaktyvinta, leiskite aparatui maždaug 15 min. atvėsti. Kai kontrolinė lemputė vėl užgęsta, aparatas yra vėl paruoštas naudoti

9. Naudojimas

Prieš prijungdami tinklo kabelį prie elektros tiekimo linijos, patikrinkite, ar modelio specifikacijų lentelėje nurodyti duomenys sutampa su esamos elektros tiekimo linijos vertėmis.

Junkite mašiną tik j teisingai sumontuotą elektros lizdą su jžeminimu ir kurios minimali galia 16 A.

Pavojus! Tinklo kištuką gali pakeisti tik kvalifikuotas elektrikas.

Pasiruošimas suvirinimo darbams

Masės gnybtas (5) tvirtinamas tiesiai prie detalės, kuri bus virinama, arba pagrindo, ant kurio dedama ši detalė.

Dèmesio: užtikrinkite tiesioginį kontaktą su detale, kurią virinsite. Todėl venkite lakuotų paviršių ir (arba) izoliuojančiųjų medžiagų. Elektrodo laikiklio kabelio gale yra specialus gnybtas, skirtas elektrodui sugnybti.

Virinant būtina naudoti apsauginį skydelį. Jis apsaugo akis nuo šviesos lanko skleidžiamų spindulių ir su-teikia galimybę žiūrėti į virinamą detalę.

Suvirinimas

• Apsivilkite suvirinti tinkamais drabužiais, žr. punktą „Apsauginiai drabužiai“. Jjunkite aparatą.
• Pasirinkite norimą suvirinimo srove ir vielos pastū-mą, atsižvelgdami j suvirinimo vielos skersmenį, medžiagos storį ir norimą įdeginimo gylį.
• Laikykite apsauginj suvirinimo skydelj priešais veidą ir kreipkite degiklio tūtą j tą ruošinio vietą, kurią reikia suvirinti, bei aktyvinkite degiklio jungiklj, kad sudarytumėte elektros lanką.
• Jei elektros lankas dega, vadinasi, padargas tie-kia vielą i suvirinimo vonią. Jei suvirinimo lešis yra pakankamai didelis, degiklis lėtai kreipiamas išilgai norimo krašto. Atstumas tarp degiklio tūtos ir ruošinio turėtu būti kuo trumpesnis (jokiu būdu ne dides-nis nei 10 mm). Prireikus šiek tiek pajudinkite, kad suvirinimo vonia šiek tiek padidėty.
• Mažiau patyrusiems asmenims kyla pirmujų sunkumų sudarant protingą elektros lanką. Vadinasi, teisingai nustatant suvirinimo srove ir vielos pastūmos greitį.
• Suvirinimo srove ir vielos pastūmos greitį optimaliai nustatykite remdamiesi bandinio testais.

• Gerai nustatyto elektros lanko zirzeklinis garsas yra minkštas, tolygus. [deginimo gylis turėtų būti kuo didesnis, tačiau suvirinimo vonia neturi prakristi pro ruošinį.

• Esant šiurkščiam arba kietam atgaliniam smūgiui, sumažinkite vielos pastūmos greitį arba perjunkite didesnę galios pakopą (padidinkite suvirinimo srove). Jei vielos pastūmos greitis yra per didelis ir (arba) per maža suvirinimo srove, suvirinimo viela negali tinkamai lydytis ir vis panyra į suvirinimo vonią iki ruošinio.

• Ramus, duslus garsas su mirgančiu elektros lanku rodo per mažą vielos pastūmą. Padidinkite vielos pastūmos greitį arba perjunkite mažesnę suvirinimo srove. Dėl per didelės suvirinimo srovės viela lydosi dar prieš tai, kol patenka į suvirinimo vonią. Pasekmė yra lašelių susidarymas ant suvirinimo vielos ir purslai bei netolygus elektros lankas.
• Šlaką nuo siūlės galima šalinti tik atvėsus. Jei suvirinimas tęsiamas ties pertraukta siūle, iš pradžių šlaką reikia pašalinti nuo pirminės siūlės pradžios vietos. Siūlės sandūroje elektros lankas uždegamas, kreipiamas į prijungimo vietą, ten gerai išlydomas ir po to tęsiamas suvirinimo siūlė.
• Démesio! Norédami perkelti suvirintus, karštus ruošinius, naudokite žnyples. Atkreipkite dèmesj i tai, kad po suvirinimo degiklj visada reikia paděti ant izoliuoto paděklo. Baigę suvirinimo darbus ir pertraukų metu visada išjunkite suvirinimo aparatą bei ištraukite tinklo kištuką.

10. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras DE ir DIN nuostatas. Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

Pažeistas elektros prijungimo laidas

Dažnai pažeidžiama elektros prijungimo laidų izoliacija.

To priežastys gali būti:

• prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laidą;
• jpjovimo vietos pervažiavus prijungimo laidą;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;
• įtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai nepažeisti. Atkreipkite dèmesį į tai, kad tikrinant prijungimo laidas nekabotų ant elektros srovės tinklo. Elektros prijungimo laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, pažymėtus H05VV-F.

Žyma tipo pavadinime prijungimo kabelyje yra privaloma.

Kintamosios srovės variklis

• Tinklo įtampa turi būti 230 V\~.
• Ilginamujų laidų iki 25 m ilgio skerspjūvis turi būti 1,5 kvadratinio milimetro.

Tinklo kabelio pakeitimas

Pavojus!

Jei pažeidžiamas šio prietaiso tinklo kabelis, kad būtų išvengta grėsmės, jį pakeisti turi gamintojas arba jo klientų aptarnavimo servisas, arba kitas kvalifikuotas asmuo.

Prijungti ir remontuoti elektros įrangą leidžiama tik kvalifikuotam elektrikui.

Kilus klausimų, nurodykite tokius duomenis:

• variklio srovės rūšį;
- duomenis iš įrenginio specifikacijų lentelės;
- duomenis iš variklio specifikacijų lentelės.

11. Priežiūra

Pavojus!

Prieš pradėdami bet kokius valymo darbus iš tinklo ištraukite kištuką.

Valymas

• Pasirūpinkite, kad ant apsauginių įtaisų, ventiliacinėse angose ir variklio korpusuose nebūtų dulkių bei nešvarumų. Prietaisą nuvalykite švaria šluoste arba išpūskite suspausto oro srove, esant žemam slėgiui.
• Rekomenduojame prietaisą iš karto išvalyti po kiekvieno panaudojimo.
• Prietaisą valykite reguliariai drėgna šluoste su trupučiu skysto muilo. Nenaudokite jokių valiklių ar tirpiklių; jie gali pažeisti prietaiso plastikines dalis. Būkite atidūs, kad į prietaiso vidų nepatektų vandens. Vandeniiui patekus į elektros prietaisą padidėja elektros smūgio rizika.

Techninė priežiūra

Prietaiso viduje nėra jokių dalių, kurioms būtina techninė priežiūra.

Aptarnavimo informacija

Reikia atsižvelgti į tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga. Besidėvinčios detalės*: Masės gnybtas, degiklio tūta, srovės tūta

* netiekiamos kartu su prietaisu!

12. Laikymas

Laikykite jrenginj ir jo priedus tamsioje, sausoje, apsaugotoje nuo šalčio ir vaikams nepasiekiamoje vie- toje. Optimali laikymo temperatūra yra nuo 5 iki 30 °C. Laikykite elektrinj jrankj originalioje pakuotėje. Uždenkite elektrinj jrankj, kad apsaugotumėte jį nuo dulkių arba drėgmės. Laikykite naudojimo instrukciją prie elektrinio jrankio.

13. Utilizavimas ir pakartotinis atgavimas

Siekiant išvengti transportavimo pažeisimų, įrenginys yra pakuotėje. Ši pakuotė yra žaliava, taigi, ją galima naudoti pakartotinai arba gražinti į medžiagų cirkuliacijos ciklą.

Jrenginys ir jo priedai sudaryti iš įvairių medžiagų, pvz., metalo ir plastikų. Nemeskite baterijų į buitines atliekas, ugnį arba vandenį. Baterijas reikia rinkti, perdirbti arba ekologiškai utilizuoti. Pristatykite sugedusias konstrukcines dalis į specialių atliekų utilizavimo punktą. Teiraukitės specializuotoje parduotuvėje arba bendrijos administracijos skyriuje!

Nemeskite senų prietaisų į buitines atliekas!

Šis simbolis rodo, kad pagal Direktyvą dėl elektros ir elektroninės įrangos atliekų (2012/19/ES) ir nacionalinius įstatymus šio ga-minio negalima mesti į buitines atliekas. Šį gaminį reikia atiduoti į tam numatytą surinkimo punktą. Tai galima, pvz., atlikti perkant atiduodant panašų gaminį arba pristatant į įgaliotą surinkimo vietą, kurioje paruošiami seni elektriniai ir elektroniniai prietaisai. Netinkamai elgiantis su senais prietaisais, dėl potencialiai pavojingų medžiagų, kurių dažnai būna senuose elektriniuose ir elektroniniuose prietaisuose, galimas neigiamas poveikis aplinkai ir žmonių sveikatai. Be to, tinkamai utilizuodami šį gaminį, prisidėsite prie efektyvaus natūralių išteklių panaudojimo. Informacijos apie senų prietaisų surinkimo punktus Jums suteiks miesto savivaldybėje, viešojoje utilizavimo įmonėje, įgaliotame senų elektrinių ir elektroninių prietaisų utilizavimo punkte arba Jūsų atliekas išvežančioje bendrovėje.

14. Sutrikimų šalinimas

Tolesnėje lentelėje nurodyti klaidų požymiai ir aprašyta, kaip jas galima pašalinti, jei Jūsų mašina blogai veiktų. Jei taip problemos nustatyti ir pašalinti negalite, kreipkitės į savo techninės priežiūros dirbtuves.

Sutrikimas Galima priežastis Ka daryti?
Mašina nejsijungia	Néra tinklo įtampos	Patikrinkite kištukinį lizdą, tinklo kabelį, kabelį, tinklo kištuką; prireikus paveskite suremontuoti kvalifikuotam elektrikui.
	Suveikė pagrindinis saugiklis Patikrinkite pagrindinį saugiklj
	Sugedęs jj./išj. jungiklis	Klientų aptarnavimo tarnybai paveskite atlikti remonto darbus
	Sugedęs variklis	Klientų aptarnavimo tarnybai paveskite atlikti remonto darbus
Néra uždegimo kibirkšties	Masės gnybtas neprijungtas prie įrenginio / ant ruošinio nėra masės gnybto	Prijunkite masės gnybtą prie suvirinimo aparato / pritvirtinkite masės gnybtą prie ruošinio
