Termék típusa	Huzalos hegesztőgép (MIG gáz nélkül)
Márka	Scheppach
Modell	WSE3200
Hálózati táplálás	230 V / 50 Hz
Üresjárati feszültség (U0)	31 V
Munkafeszültség (U2)	16,25 - 18,5 V
Hegesztőáram (I2)	45 - 90 A
Terhelési ciklus (X)	90 A: 10% | 45 A: 60% (10 percenként)
Szigetelési osztály	H
Védettségi fokozat	IP21S
Termikus védelem	Igen (automatikus lekapcsolás jelzőlámpával)
Huzal átmérője	0,6 - 0,9 mm
Max. tekercssúly	1 kg
A készülék súlya	12,5 kg
Hűtés	Kényszerhűtés (AF)
A csomag tartalma	Hegesztőgép, égő, testkábel, vállpánt, kefe/kalapács, fluxusos huzaltekercs, hegesztőpajzs, használati útmutató
Fő funkciók	Ívhegesztés önvédő fluxusos huzallal, árambeállítás (2 pozíció), huzalelőtolás szabályozása, túlterhelésvédelem
Karbantartás	Rendszeres száraz tisztítás, nincs belső karbantartás, kábelek ellenőrzése
Kopóalkatrészek	Testkefe, égőfúvóka, áramellátó fúvóka
Biztonság	Keskeny, pajzs, száraz ruházat viselése; esőben ne használja; karbantartás előtt húzza ki a dugaszt

Gyakran ismételt kérdések - WSE3200 SCHEPPACH

Hogyan kell felszerelni a huzaltekercset a WSE3200-ra ?

Nyissa ki a fedelet, oldja ki a tekercstartót, helyezze be a tekercset ügyelve a lefutási irányra, majd vezesse be a huzalt a huzalvezetőbe, a nyomógörgőbe és az égőbe. Miután 5 cm huzalt kivezetett, csavarja vissza a fúvókát.

Mit tegyen, ha a gép nem indul el ?

Ellenőrizze a hálózati csatlakozót és a főbiztosítékot. Ha a túlterhelés jelzőlámpa világít, hagyja hűlni a készüléket 15 percig. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a vevőszolgálattal.

Hogyan állítsa be a hegesztőáramot ?

Használja a kapcsolót (12): felső állás = 90 A (10% ciklus), alsó állás = 45 A (60% ciklus). Igazítsa a fém vastagságához.

Mit jelent a terhelési ciklus ?

A terhelési ciklus a folyamatos hegesztési időt jelzi 10 perces időszakra vonatkozóan. 90 A-nál 1 percig hegeszthet, majd 9 perc hűtés; 45 A-nál 6 percig, majd 4 perc hűtés.

Milyen típusú és átmérőjű huzalt használjon ?

Használjon önvédő fluxusos huzalt (gáz nélkül). Az elfogadott átmérők 0,6-0,9 mm. A meghajtó görgőnek meg kell felelnie a kiválasztott átmérőnek.

Hogyan tisztítsa a hegesztőgépet ?

Mindig húzza ki a készüléket. Tisztítsa a hűtőbordákat és a házat száraz ruhával vagy alacsony nyomású sűrített levegővel. Ne használjon oldószereket. Kerülje a víz bejutását.

Melyek a legfontosabb biztonsági óvintézkedések ?

Viseljen hegesztőpajzsot (DIN 9-10), szigetelő kesztyűt, száraz pamut ruházatot, szigetelő cipőt. Tartsa távol a gyúlékony anyagokat. Ne hegeszsszen nedves környezetben.

Hogyan állítsa be a huzalelőtolás sebességét ?

Forgassa el a beállító gombot (15). Kezdje a középső állásban, majd növelje vagy csökkentse, amíg egyenletes sercegést nem hall. Tompa hang túl alacsony, csattogó hang túl magas sebességet jelez.

Mit tegyen, ha a huzal nem jön ki ?

Ellenőrizze, hogy a nyomógörgő megfelelően van-e meghúzva, és hogy a meghajtó görgő megfelel-e a huzal átmérőjének. Győződjön meg arról, hogy a tekercs szabadon forog. Ha a görgő forog, de a huzal nem halad, húzza meg a beállító csavart (7b).

Hogyan cserélje ki a kopóalkatrészeket ?

A kopóalkatrészek (testkefe, égőfúvóka, áramellátó fúvóka) fogyóanyagok. Húzza ki a készüléket, csavarja le a régi alkatrészt, és cserélje ki ugyanolyan típusú újra.

HASZNÁLATI ÚTMUTATÓ WSE3200 SCHEPPACH

A szimbólumok magyarázata

	Üzembe helyezés előtt olvassa el és vegye figyelembe a kezelési útmutatót és a bizton-sági utasításokat!
EN 60974-1	Európai szabvány korlátozott bekapcsolási idejű kézi ívhegesztő berendezésekhez.
	Egyfázisú transzformátor
	Az önvédő porbeles huzalos hegesztés szimbóluma
	Alkalmas hegesztésre nagy elektromos veszélyeztetés mellett
	Hálózati bemenet; fázisok száma, valamint váltóáram jelzése és a frekvencia méretezési értéke
	Üresjárati feszültség
[SOTY]	Hálózati feszültség
[6V8B]	Bekapcsolási idő
[OKSA]	Hegesztőáram
[A5V9D]	Hegesztőfeszültség [V]
[XRCB]	Legmagasabb hálózati áram előírt érték
[2048]	A legnagyobb hálózati áram effektív értéke [A]
	Védettségi osztály
H	Szigetelési osztály
	Vigyázat! Áramütésveszély!
	A hegesztési gözök belélegzése veszélyeztetheti az egészségét.
	Az elektromágneses terek zavarhatják a szívritmusszabályzó működését
	A hegesztési szikrák robbanást vagy égést okozhatnak.
	Az ívsugarak károsíthatják a szemet és megsérthetik a börét.
	A készüléket soha ne használja szabadban és esőben!
	Ne dobja a használt berendezéseket a háztartási hulladékba.
	A termék megfelel a hatályos európai irányelveknek.

Tartalomjegyzék: Oldal:

1. Bevezetés....63
2. A készülék leírása 63
3. Szállított elemek 63
4. Biztonsági utasítások 64
5. Rendeltetésszerűi használat 66
6. Műszaki adatok 66
7. Felszerelése 66
8. Müködés....67
9. Üzembevétel....67
10. Elektromos csatlakoztatás 68
11. Karbantartás és tisztítás....68
12. Tárolás....68
13. Megsemmisítés és újrahasznosítás 68
14. Hibaelháritás 69

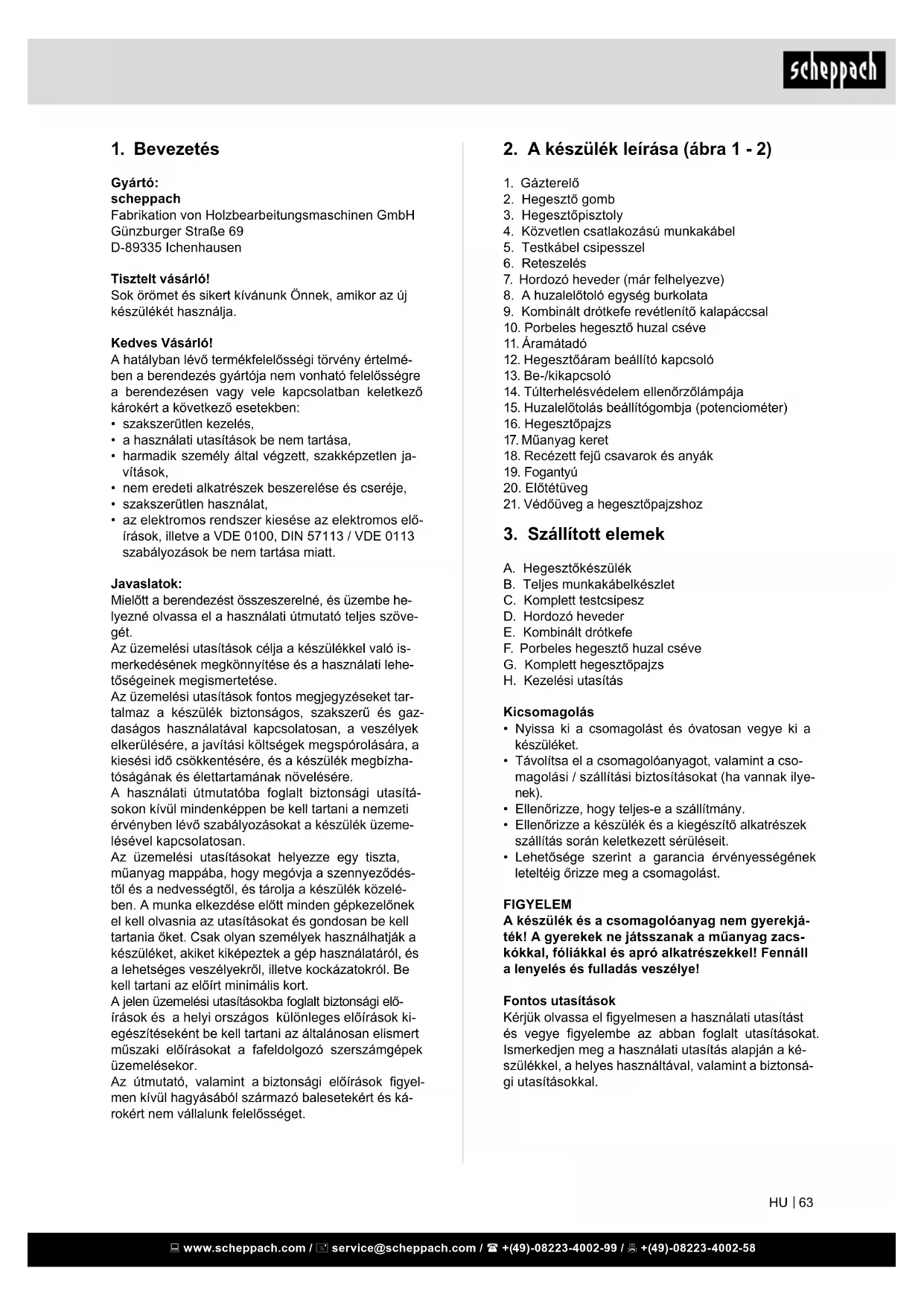

1. Bevezetés

Gyártó:

scheppach

Sok örömet és sikert kívánunk Önnek, amikor az új készülékét használja.

Kedves Vásárló!

A hatályban lévő termékfelelősségi törvény értelmében a berendezés gyártója nem vonható felelősségre a berendezésen vagy vele kapcsolatban keletkező károkért a következő esetekben:

• szakszerűtlen kezelés,
• a használati utasítások be nem tartása,
• harmadik személy által végzett, szakképzetlen javítások,
• nem eredeti alkatrészek beszerelése és cseréje,
• szakszerűtlen használat,
• az elektromos rendszer kiesése az elektromos előírások, illetve a VDE 0100, DIN 57113 / VDE 0113 szabályozások be nem tartása miatt.

Javaslatok:

Mielött a berendezést összeszerelné, és üzembe helyezné olvassa el a használati útmutató teljes szövegét.

Az üzemelési utasítások célja a készülékkel való is- merkedésének megkönnyítése és a használati lehetőségeinek megismertetése.

Az üzemelési utasítások fontos megjegyzéseket tartalmaz a készülék biztonságos, szakszerű és gazdaságos használatával kapcsolatosan, a veszélyek elkerülésére, a javítási költségek megspórolására, a kiesési idő csökkentésére, és a készülék megbízhatóságának és élettartamának növelésére.

A használati útmutatóba foglalt biztonsági utasításokon kívül minden képpen be kell tartani a nemzeti érvényben lévő szabályozásokat a készülék üzemelésével kapcsolatosan.

Az üzemelési utasításokat helyezze egy tiszta, műanyag mappába, hogy megóvja a szennyeződés-től és a nedvességtől, és tárolja a készülék közelé-ben. A munka elkezdése előtt minden gépkezelőnek el kell olvasnia az utasításokat és gondosan be kell tartania őket. Csak olyan személyek használhatják a készüléket, akiket kiképeztek a gép használatáról, és a lehetséges veszélyekről, illetve kockázatokról. Be kell tartani az előírt minimális kort.

A jelen üzemelési utasításokba foglalt biztonsági előírások és a helyi országos különleges előírások ki-egészítéseként be kell tartani az általánosan elismert müszaki előírásokat a fafeldolgozó szerszámgépek üzemelésekor.

Az útmutató, valamint a biztonsági előírások figyelmen kívül hagyásából származó balesetekért és károkért nem vállalunk felelősséget.

2. A készülék leírása (ábra 1 - 2)

1. Gázterelő
2. Hegesztö gomb
3. Hegesztöpisztoly
4. Közvetlen csatlakozású munkakábel
5. Testkábel csipesszel
6. Reteszelés
7. Hordozó heveder (már felhelyezve)
8. A huzalelőtoló egység burkolata
9. Kombinált drótkefe revétlenítő kalapáccsal
10. Porbeles hegesztő huzal cséve
11. Áramátadó
12. Hegesztőáram beállító kapcsoló
13. Be-/kikapcsoló
14. Túlterhelésvédelem ellenőrzőlámpája
15. Huzalelötolás beállítógombja (potenciométer)
16. Hegesztőpajzs
17. Műanyag keret
18. Recézett fejű csavarok és anyák
19. Fogantyú
20. Előtétüveg
21. Védőüveg a hegesztőpajzshoz

3. Szállított elemek

A. Hegesztőkészülék
B. Teljes munkakábelkészlet
C. Komplett testcsipesz
D. Hordozó heveder
E. Kombinált drótkefe
F. Porbeles hegesztő huzal cséve
G. Komplett hegesztöpajzs
H. Kezelési utasítás

Kicsomagolás

• Nyissa ki a csomagolást és óvatosan vegye ki a készüléket.
• Távolítsa el a csomagolóanyagot, valamint a cso-magolási / szállítási biztosításokat (ha vannak ilye-nek).
• Ellenőrizze, hogy teljes-e a szállítmány.
• Ellenőrizze a készülék és a kiegészítő alkatrészek szállítás során keletkezett sérüléseit.
• Lehetősége szerint a garancia érvényességének leteltéig őrizze meg a csomagolást.

FIGYELEM

A készülék és a csomagolóanyag nem gyerekjáték! A gyerekek ne játsszanak a műanyag zacs-kókkal, fóliákkal és apró alkatrészekkel! Fennáll a lenyelés és fulladás veszélye!

Fontos utasítások

Kérjük olvassa el figyelmesen a használati utasítást és vegye figyelembe az abban foglalt utasításokat. Ismerkedjen meg a használati utasítás alapján a készülékkel, a helyes használtával, valamint a biztonsági utasításokkal.

4. Biztonsági utasítások

Okvetlenül figyelembe venni

FIGYELEM

A készüléket csak, ebben az utasításban megadott képességének megfelelően használni.

A szerelvény használója felelős saját és más személyek biztonságáért: Olvassa okvetlenüel el a használati utasítást és vegye figyelembe az előírásokat.

• Ez a készülék nem alkalmas arra, hogy korlátozott fizikai, érzékszervi vagy szellemi képességekkel vagy hiányos tapasztalattal és/vagy tudással rendelkező személyek (beleértve a gyermekeket is) használják, kivéve, ha egy, a biztonságukért felelős személy felügyeli őket, vagy utasításokkal látja el őket a készülék használatára vonatkozóan. A készülék használata gyermekek számára tilos!
• A javítási vagy/és karbantartási munkálatokat csak-is kvalifikált személyeknek szabad elvégezni.
• A saját biztonsága érdekében csak a használati útmutatóban kifejezetten megadott vagy a gyártó által ajánlott tartozékokat és kiegészítő készülékeket használja.

- A készüléket nem szabad az üzemeltetés ideje alatt beszorítani vagy direkt a falhoz állítani, azért hogy a nyillási réseken keresztül mindig elég levegőt tudjon felvenni. Győződjön meg arról, hogy a készülék helyesen van rákapcsolva a hálózatra. Kerülje el a hálózati kábel minden fajta húzó igénybevételét. Húzza ki a készüléket mielőtt más helyen felállítaná.

- Ügyeljen a hegesztőkábelek, a terelő, a hegesztőpisztoly és a testcsipeszek megfelelő állapotára. A szigetelésen és az áramot vezető alkatrészek en látható kopások veszélyes szituációkhoz vezethetnek, és ronthatják a hegesztés minőségét.

- Az ívhegesztés szikrákat, megömledt fémrészeket és füstöt okoz, ezért vegye figyelembe hogy: minden gyullékony matériát és/vagy anyagot a munkahelyröl eltávolítani.

- Győződjön meg arról, hogy elegendő levegőellátás áll a rendelkezésre.

- Ne hegeszen olyan tartályokon, edényeken vagy csöveken amelyek gyullékony folyadékokat vagy gázokat tartalmaztak.

- Mindenféle közvetlen érintkezést kerüljön a hegesztő áramkörrel; az áramátadó és a testcsipesz közötti üresjáratí feszültség veszélyes lehet.

- Ne tárolja vagy használja a készüléket nedves vagy vizes környezetben vagy esőben.

- Óvja a szemeit az erre meghatározott védőüvegekkel (DIN fok 9-10). Használjon kesztyőket és száraz védőruházatot, amelyek olaj és zsírmentessek, azért hogy ne tegye ki a bőrét a villamos ív ultraibolya-sugárzásának.

- Ne használja fel a hegesztőkészüléket csövek felengedésére.

- Mindig legyen figyelmes és ügyeljen arra, amit csinál. Ne használja a terméket, ha Ön figyelmetlen, illetve ha bármilyen drog, alkohol vagy gyógyszer hatása alatt áll. A készülék használata során már egy pillanatnyi figyelmetlenség is súlyos balesetet és sérüléseket okozhat.

Vegye figyelembe!

• A villamos ív fénysugárzása károsíthatja a szemet és égéseket hozhat létre a börön.
• Az ívhegesztés szikrákat és a megömledt fémektől csöppeket okoz, a hegesztett munkadarab elkezd izzani és relatív hosszú ideig nagyon forró marad.
• Az ívhegesztésnél olyan gözök szabadulnak fel, amelyek esetleg károssak. Minden elektrosokk esetleg halálos is lehet.
• Ne közeledjen egy 15 m-es környékben direkt a vil- lamos ívhez.
• Óvja magát (a körülálló személyeket is) az elektromos ív esetleges veszélyes effektusaitól.
• Figyelmeztetés: a hegesztőkészülék csatlakozási pontján levő hálózati csatlakozási feltételektől függően, a hálózatba kapcsolt más áramfogyasztók számára zavarok léphetnek fel.
• Védje magát és az Ön körül lévőket a hegesztőív káros hatásaitól.

Figyelem!

A túlterhelt ellátóvezetékhállózatoknál és áramkörök-nél a hegesztés ideje alatt más áramfogyasztók számára zavarok keletkezhetnek. Kétség esetén kérje ki az áramellátóvállalat tanácsát.

Veszélyforrások az ívhegesztésnél

Az ívhegesztésnél számos veszélyforrás adódik. Ezért a hegesztő számára különösen fontos, hogy figyelembe vegye a következő szabályokat, azért hogy másokat ne veszélyesztesen és elkerülje a károkat az ember és a készülék számára.

• A hállózati feszültségen, mint például a kábelokon, hálózati csatlakozókon, dugaszoló aljzatokon stb. való munkálatokat, csak egy szakember által végeztesse el. Ez különösen a közkábelek készítésére vonatkozik.
• Balesetek esetén a hegesztőáramforrást azonnal leválasztani a hálózatról.
• Ha elektromos érintési feszültségek lépnek fel, akkor azonnal kikapcsolni a készüléket és egy szakember által felülvizsgáltatni.
• Ügyeljen arra, hogy a hegesztőáramnak mindig jó kontaktusai legyenek.
• Viseljen a hegesztés közben mindig mind a két kezén szigetelő kesztyőket. Ezek óvják magát az áramütéstől (a hegesztési áramkör üresjárati feszültsége), a káros kisugárzások (hő és ibolyántúli sugarak) valamint az izzó fémek és a salakfröcs-csenések elöl.

• Hordjon szilárd izoláló lábbelit, a lábbeliknek nedvességben is izolálniuk kell. A félcipők nem alkalmasak, mivel a lehulló, izzó fémcseppek égési sebeket okoznak.

• Húzzon egy megfelelő öltözéket fel, ne vegyen fel szintetikus ruhadarabokat.

• Ne pillantson védetlen szemekkel a villamos ívbe, csak a DIN-nek megfelelő, előírás szerinti védöüveggel felszerelt hegesztő-védőpajzsoh használni. A villamos ív fény- és hősugárzás melett, amelyek vakítást ill. égéseket okoznak, még ibolyántúli sugárzást is bocsájt ki. Ez a nem látható ibolyántúli sugárzás egy nem elegendő védekezés esetében egy nagyon fájdalmas kötőhártyagyulladást okoz, amelyet csak egy pár órával később lehet észrevenni. Ezenkívül az ibolyántúli sugárzásnak a védetlen testrészekre lesüléshez hasonló káros hatása van.
• A villamos ív közelében tartózkodó személyeknek és segítőknek is fel kell hívni a figyelmét a fennálló veszélyekre és el kell öket látni a szükséges védőszerekkel, ha szükséges, akkor építsen be védőfalakat.
• A hegesztésnél gondoskodni kell elegendő firss levegőellátásról, különösen a kis termekben, mert füst és káros gázok keletkeznek.
• Nem szabad olyan tartályokon hegesztési munkákat elvégezni, amelyekben gázok, üzemanyagok, köolaj vagy hasonlók voltak tárolva, még akkor sem, ha már hosszabb ideje ki lettek ürítve, mivel a maradékok által robbanási veszély áll fenn.
• Különös előírások érvényesek a tőz és robbanás veszélyeztetett termekben.
• Olyan hegesztési kötéseket, amelyek nagy megterhelésnek vannak kitéve és amelyeknek okvetlenül teljesíteniük kell a biztonsági követelményeket, azokat csak a külön kiképzett és levizsgáztatott hegesztőknek szabad elvégezniük. Példák: nyomókazán, vezetősínek, pótkocsivonó készülékek stb.
• Utasítás: Okvetlenül ügyelni kell arra, hogy a villamos szerelvényekben vagy készülékekben a védővezetéket gondatalanságnál a hegesztőáram által tönkre lehet tenni, mint például rárakja a földelő csipeszt a hegesztőkészülék motorházára, amely pedig össze van kötve a villamos szerelvény védővezetékével. A hegesztőmunkálatokat védővezetéki csatlakozós gépen végzi el. Tehát lehetséges a gépen hegeszteni, anélkül hogy rátette volna erre a földelő csipeszt. Ebben az esetben a hegesztőáram a földelő csipesztől a védővezetéken keresztül folyik a géphez. A magas hegesztőáram következménye a védővezeték átolvadása lehet.
• A dugaszoló alyzatokhoz való bevezetők óvintézkedésének meg kell felenie az előírásoknak. Tehát ezek az előírások szerint csak a vezetékátmérőnek megfelelő biztosítókat ill. automatákat szabad használni. Ezek túllépésének a következménye a vezetékek kigyulladása illetve az épület tőzkára lehet.

Szök és nedves termek

A szók, nedves vagy forró termekben történő munkálatoknál izoláló alátéteket és közététeket továbbá bőrböl vagy más rosszul vezető anyagból levő hajtókás kesztyőket kell használni, azért hogy izolálja a testét a padlótól, falaktól, vezetőképességő möszerrészektől és hasonlóktól.

Ha a magasabb villamos veszélyeztetések melett, mint például szük helyeken villamos vezetőképességő falazatoknál (katlan, csövek, stb.), nedves helyiségekben (a munkaruha átnedvesítése), forró helyiségeben ( amunkaruha átizzadása), a hegesztéshez kis hegesztőtranszformátorokat használ akkor a hegesztőgép üresjárati kimeneti feszültségének nem szabad 85 Voltnál (effektívérték) többnek lennie. Tehát a készüléket a magasabb kimeneti feszültsége miatt ebben az esetben nem lehet használni.

Védőruházat

• A munka ideje alatt a hegesztőnek az egész testén a sugarak és az égési sérülések ellen védetnek kell lennie a ruha és az arcvédő által.
• Mind a két kézen, egy megfelelő anyagból levő (bör) hajtókás kesztyöket kell hordani. Ezeknek egy kifogástalan állapotban kell lenniük.
• Megfelelő kötényeket kell hordani, azért hogy óvja a ruháját a szikrahullástól és égésektől. Ha a munkák fajtája, mint például a fej fölötti hegesztés, szerint szükséges, akkor egy védőöltönyt és ha szükséges akkor fejvédőt is kell hordani.
• A használt védőruhának és az összes tartozéknak meg kell felelnie a „személyi biztonsági felszerelés“ irányvonálnak.

Védelem a sugarak és az égési sérülések ellen

• A munkahelyen egy kifüggesztés által: Figyelem, ne nézzen a lángba!, kell a szemek veszélyeztetésére rámutatni. A munkahelyeket lehetőleg úgy kell leválasztani, hogy a közelben tartózokdó személyek védve legyenek. A jogosulatlan személyeket távol kell tartani a hegesztömunkáktól.
• A rögzített munkahelyek közvetlen közelében ne legyenek a falak világos színőek és tündöklók. Az ablakokat legalább fejmagasságig biztosítani kell a sugárzások átengedése vagy visszaverése ellen, mint például egy megfelelő kifestés által.
• A hegesztés közben szétszóródó szikrák fájdalmas égési sérüléseket okozhatnak, ezért tartsa be a következő utasításokat:
• Folyamatosan viseljen börkötényt
• Viseljen börkesztyüt
• Hegesztés közben használjon megfelelő fejfedőt
• Viseljen stabil, szigetelő cipőt

A szétrepülő hegesztési reve sérülésveszélyes lehet

A reve kemény és merev, miután megdermed. Amikor a salakoló kalapács segítségével összetörik, az apró éles darabkák veszélyes szemsérüléseket okozhatnak. Ezért a reve eltávolítása közben megfelelő vé-dőszemüveggel védje szemeit.

Közvetett elektromos érintkezés

A feszültség alatt lévő alkatrészek nyitott elektromos vagy meghibásodott alkatrészek esetén sérüléseket okozhatnak. Karbantartási munkálatok előtt mindig húzza ki a hálózati csatlakozót. Csak a hibaáramvé-dő-kapcsolót működtesse.

5. Rendeltetésszerűi használat

A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.

Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van használva.

Szívritmusszabályozó

Olyan személyek akik egy elektronikus életfontosságú készüléket (mint például egy szívritmusszabályozót stb.) hordanak, kérjék ki az orvosuk véleményét, mielőtt villamos ív-, vágó-, kiégető- vagy ponthegesztő szerelvények közelébe mennének, azért hogy biztosítva legyen, hogy a magas elektromos áramlatokkal összeköttetésben nem befolyásolyák a mágneses terek a készülékeit.

6. Műszaki adatok

U₁ hálózati feszültség 230 V / 50 Hz

U0üresjáratí feszültség 31 V
U2üzemi feszültség 16,25 - 18,5 V
I2hegesztőáram	45 - 90 A
X bekapcsolási idő	90 A ~ 10%45 A ~ 60%
Biztosítás	16 A
Védettségi osztály	H
Szigetelési osztály	IP 21S
Hűtési mód	AF
Hegesztőhuzal ∅	0,6 - 0,9 mm
A hegesztőhuzal dob súlya	max. 1 kg
Súly	12,5 kg

A műszaki változások jogát fenntartjuk!

X bekapcsolási idő

Tíz percre vonatkoztatva ez azt jelenti, hogy pl. 60% esetén hat percig szabad folyamatosan hegeszteni, azután négy percig hagyni kell lehülni a készüléket.

7. Felszerelése

A hegesztőpajzs összeszerelése

(2., 3., 4. és 5. ábra)

• Helyezze az elötétüveget (20) a hegesztőpajzs megfelelő hornyába, majd helyezze a védőüveget (21) az elötétüvegre, és rögzítse a műanyag kerettel (17)
• A rögzítők (3a) elfordításával erősítse fel a keretet.
• Rögzítse a fogantyút (19) a hegesztőpajzsra, ehhez használja a három darab recézett fejű csavar és anyát (18)

A hegesztőhuzal cséve szerelése (6-13. ábra)

• A reteszelés (6) óramutató járásának irányába történő elfordításával, és a burkolat felhajtásával nyissa fel a huzalelötoló egység burkolatát (8).
• Ezzel láthatóvá válik a huzalelőtoló egység és a hegesztőhuzal cséve (7. ábra).
• 90°-os elfordítással az óramutató járásával ellentétes irányba oldja ki a csévecsapágyazás (6a) reteszelését, majd húzza le a tengelyről.
• Távolítsa el teljesen a csomagolást a huzalcsévéről (10), hogy a huzal le tudjon tekeredni.

- Szerelje vissza a huzalcsévét (10) a csévecsapágyazásba, ügyeljen arra, hogy a csève a huzalvezetés oldalán (7c) tekeredjen le.

- Ennek végeztével nyomja felfelé a beállítócsavart (7b), és a nyomógörgőt (7a) tolja oldalra (9. ábra)

- Az elötoló görgő (10a) ellenőrzéséhez nyissa fel a burkolatot (7d).

- Az elótoló görgő felső oldalán van megadva a megfelelő huzalvastagság (10. ábra), ha a megadott méret nem felelne meg a huzalvastagságnak, forgassa az elótoló görgőt, adott esetben cserélje ki.

- Húzza ki a huzal végét a csévéből, és csípje le egy oldalcsípőfogóval vagy drótvágó ollóval, ügyeljen arra, hogy a huzal ne lazuljon meg és ne tekeredjen le.

- Ezután vezesse a huzalt a huzalvezetésen (7c) át az elötoló görgön keresztül a munkakábel-befogóba (11. ábra).

- Feszítse meg újra a nyomógörgőt (7a).

- Kihúzással távolítsa el a gázterelőt (1). Csavarja ki az áramátadót (11) is.

- A munkakábelt (4) lehetőleg egyenesen fektesse le a hegesztőkészülék elé.

- Kapcsolja be a hegesztőkészüléket, és ehhez állít-sa az „ON“ állásra a be-/kikapcsolót (13).

- Ezután nyomja meg a hegesztőgombot (2), hogy aktiválja a huzalelőtolást. Tartsa nyomva a gombot addig, amíg a huzal elöl a hegesztőpisztolynál ki nem jön. Közben figyeljen az előtoló görgőre, ha átfordulna, feszítse meg a nyomógörgőt (7a) a beállítócsavarral (7b)

- A hegesztési folyamat közben ne fogja meg a hegesztőhuzalt, sérülésveszély áll fenn!

- Ha a huzal elöl kb. 5 cm-t kiáll, engedje el újra a hegesztögombot. Ezt követően kapcsolja ki újra a készüléket, és húzza ki a hálózati csatlakozódugót!

- Csavarja vissza az áramátadót (11), ügyeljen arra, hogy az áramátadó megfeleljen az alkalmazott hegesztőhuzal átmérőjének.

• Végül helyezze vissza a gázterelőt (1).

8. Működés

Be-/Kikapcsolni (1-es kép)

Az (13) főkapcsoló „I” helyzetbe állításával kapcsolja be a készüléket. A működés (13) ellenőrzőlámpája világítani kezd. Az (13) főkapcsoló „0” helyzetbe állításával kapcsolja ki a készüléket. A működés (13) ellenőrzőlámpája kialszik.

Hegesztőáram

A kapcsolóval (12) beállítható a kívánt hegesztési áram. Ha a kapcsolót felfelé kapcsolja, akkor a hegesztőáram 90 A, a bekapcsolási idő 10%, ha lefelé kapcsolja, akkor 45 A hegesztési árammal és 60% bekapcsolási idővel dolgozhat.

Huzalelőtolás

Az egyenletes hegesztési minőség biztosítására a huzalelőtolás beállítógombjával (15) elvégezhető a huzalelőtolás finom beállítása. A beállítást ajánlott középállásban kezdeni, adott esetben a sebesség csökkentése vagy növelése mellett.

Túlterhelésvédelem

A hegesztőkészülék hővédelemmel van ellátva, amely a hömérséklet túllépése esetén automatikusan megszakítja az áramellátást. Ekkor világít az ellenőrzőlámpa (14). Ha a túlterhelésvédelem bekapcsol, kb. 15 percig hagyja lehűlni a készüléket. Ha az ellenőrzőlámpa újra kialszik, ismét használhatja a készüléket.

9. Üzembevétel

Csatlakoztatás az ellátóvezetékre

Ellenőrizze le a hálózati kábelnek (8) az ellátóvezetékre történő csatlakoztatása előtt, hogy a típustábla adatai a rendelkezésre álló ellátóvezeték értékeivel megegyeznek —e.

Csatlakoztassa a gépet egy megfelelően telepített földelt aljzathoz által védett legalább 16A.

Veszély! A hálózati csatlakozót csak egy villamossági szakerő cserélheti ki.

Hegeszstési előkészületek

A földelő csipeszt (5) vagy direkt a hegesztési darabra kell ráerősíteni vagy az alátétre, amelyre rá lett állítva a hegesztési darab. Figyelem, gondoskodjon arról, hogy a hegesztési darabbal egy direkt kontaktus áljon fenn. Ezért kerülje el a lakkozot felületeket és/vagy izoláló anyagokat. Az elektródát tartó kábelnek a végén egy speciális csipesz van, amelyik az elektróda becsípésére szolgál.

A hegesztés ideje alatt mindig használni kell a hegesztő védőpajzsot. Ez védi a szemeket a villamos ív elöl és mégis egy tiszta látást engedélyez a hegesztési javra.

Hegesztés

• Vegyen fel hegesztéshez megfelelő ruházatot, lásd a „Védőruházat” pontot.
• Kapcsolja be a készüléket
• Válassza ki a kívánt hegesztőáramot és a hegesztőhuzal átmérőjének megfelelő huzalelőtolást, anyagvastagságot és a kívánt hegesztési mélységet.
• Tartsa arca elé a hegesztő védőpajzsot, és a gázterelőt helyezze a munkadarabon oda, ahol hegeszteni szeretne, majd nyomja meg a hegesztő kapcsolót, hogy létrejöjjön a hegesztőív.
• Ekkor létrejön a hegesztőív, és a készülék huzalt továbbít az ömledékbe. Ha már elegendő mennyiségű beolvadási ötvözet látható, akkor a hegesztőpisztolyt lassan végig kell vezetni a kívánt szélen. A gázterelő és a munkadarab közötti távolság a lehető legkisebb legyen (10 mm-nél semmiképpen nem nagyobb). Szükség esetén enyhén ingassa a pisztolyt, hogy több hegesztési ömledék keletkezzen.
• A kevésbé tapasztaltak számára az jelenti az első nehézséget, hogy nem jön létre megfelelő hegesztőív. Ez a hegesztőáram helyes beállításával és a huzalelőtolási sebességgel van összefüggésben.
• A hegesztőáram optimális beállítását és a huzal előtolási sebességét próbadarabon történő teszte- léssel lehet meghatározni.
• A megfelelően beállított hegesztőívnek lágy, egyenletes búgó hangja van. A hegesztési mély-ségnek a lehető legnagyobbnak kell lennie, de a munkadarab nem olvadhat át.
• Nyers vagy kemény pattogó hang esetén csökkentse a huzal előtolási sebességét, vagy kapcsoljon magasabb teljesítményfokozatra (növelje a hegesztőáramot). Ha a huzal előtolási sebessége túl nagy és/vagy a hegesztőáram túl alacsony, akkor a hegesztőhuzal nem tud megfelelően megolvadni, és egyre csak belemerül a munkadarab felszínén lévő ömledékbe.
• A nyugodt, tompa hanggal felvillanó hegesztőív túlságosan kicsi huzalelőtolásra utal. Növelje a huzal előtolási sebességét, vagy váltson alacsonyabb hegesztőáramra. Túlságosan nagy hegesztőáram esetén a huzal már azelőtt megolvad, mielőtt egyáltalán elérné az ömledéket. Ennek következménye cseppképződés a hegesztőhuzalon, valamint fröcskölés és nem egyenletes hegesztési ív.
• A revét csak lehülés után szabad eltávolítani a varratról. Ha a hegesztést egy megszakított varraton folytatja, akkor először távolítsa el a revét az illesztési helyről. A hegesztési hézagban begyullad az ív, és a csatlakozási ponthoz vezet ahol megtörténik az olvasztás, ennek következtében hegesztési varrat alakul ki.
• Figyelem! A hegesztett, forró munkadarabok mozgatását mindig fogóval végezze. Ügyeljen arra, hogy hegesztés után a hegesztőpisztolyt mindig szigetelt felületre helyezze le. A hegesztési munkálatok végeztével, és szünetek esetén mindig kapcsolja ki a hegesztőberendezést, valamint húzza ki a hálózati csatlakozódugót.

10. Elektromos csatlakoztatás

A telepített elektromos motor üzemkészen csatlakozik. A csatlakozás megfelel a vonatkozó VDE és DIN rendelkezéseknek.

A vásárló által használt hálózati csatlakozó, valamint az általa használt hosszabbító vezeték is feleljen meg ezeknek az előírásoknak.

Sérült elektromos csatlakozóvezetékek

Az elektromos csatlakozóvezetékek szigetelése gyakran megsérül.

Ennek oka lehet:

• Nyomási helyek, ha a csatlakozóvezetéket ablakvagy ajtóréseken keresztül vezeti.
• Törési helyek a csatlakozóvezetékek szakszerűtlen rögzítése vagy vezetése miatt.
• Vágási helyek a csatlakozóvezetéken való áthajtás miatt.
• Szigetelés sérülése a fali csatlakozóaljzatból való kiszakítás miatt.
• Repedések a szigetelés öregedése miatt.

Ne használjon ilyen sérült elektromos csatlakozóvezetékeket, mivel használatuk a szigetelés sérülése miatt életveszélyes.

Rendszeresen ellenőrizze, hogy nem sérültek-e az elektromos csatlakozóvezetékek. Ügyeljen arra, hogy ellenőrzéskor a vezeték ne csatlakozzon a há- lózatra.

Az elektromos csatlakozóvezetékek feleljenek meg a vonatkozó VDE és DIN rendelkezéseknek.

Csak H05VV-F jelölésű csatlakozóvezetékeket használjon.

A csatlakozóvezeték típusának megnevezését a vezetéken fel kell tüntetni.

Váltóáramú motor

• A hálózati feszültség 230 V\~ legyen
• A 25 méternél rövidebb hosszabbító vezetékek ke-resztmetszete 1,5 négyzetmilliméter legyen.

A hálózati csatlakozásvezeték kicserélése Veszély!

Ha ennek a készüléknek a hálózatra csatlakoztató vezetéke megsérült, akkor ezt a gyártó vagy annak a vevőszolgáltatása, vagy egy hasonlóan szakképzett személy által ki kell cseréltetni, azért hogy elkerülje a veszélyeztetéseket.

Az elektromos berendezések csatlakoztatását és javítását csak villamossági szakember végezheti.

Kérdései esetén az alábbi adatokat kell megadni:

• Motor áramtípusa
  • Gép típuscímkéjének adatai
• Motor típuscímkéjének adatai

11. Karbantartás és tisztítás

Veszély!

Tisztítási munkák előtt húzza ki a hálózati csatlakozót.

Tisztítás

• Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszokmentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűrített levegővel.
• Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.
• A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek meg-támadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerüljön víz a készülék belsejébe. A víz elektromos készülékbe való behatolása megnö-veli az áramcsapás veszélyét.

Karbantartás

A készülék belsejében nem található további karban-tartandó rész.

Szervíz-információk

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.

Gyorsan kopó részek*: Testcsipesz, gázterelő, áramátadó

* nincs okvetlenül a szállítás terjedelmében!

12. Tárolás

A készüléket és tartozékait sötét, száraz és fagymen- tes helyen, gyermekektől elzárva tárolja. Az optimális tárolási hőmérséklet 5 és 30°C között van.

Az elektromos szerszámot az eredeti csomagolásában örizze.

Takarja le az elektromos szerszámot, ezzel védve portól és nedvességtől.

A kezelési útmutatót az elektromos szerszámmal együtt őrizze meg.

13. Megsemmisítés és újrahasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémböl és műanyagokból. Ne dobja az elemet a háztartási hulladékba, tűzbe vagy vízbe. Az elemeket össze kell gyűjteni, újrahasznosítani vagy környezet barátian megsemmisíteni. Vigye a károsult alkatrészeket a különhulladék megsemmisítési helyhez. Érdeklődjön utánna a szaküzletben vagy a községi közigazgatásnál!

Ne dobja a használt berendezéseket a háztartási hulladékba!

Ez a szimbólum arra hívja fel a figyelmet, hogy a terméket az elektromos és elektronikus berendezések hulladékairól szóló irányely (2012/19/EU) és a nemzeti törvények értelmé- ben nem szabad a háztartási hulladékba dobni. Ezt a terméket egy erre alkalmas gyűjtőhelyen kell leadni. Ez történhet például egy hasonló termék vásárlásakor történő visszaadással vagy az elektromos és elektronikus berendezések hulladékait újrahasznosító hivatalos gyűjtőhelyen történő leadással.

A használt berendezések szakszerűtlen kezelése a használt elektromos és elektronikai berendezésekben gyakran megtalálható potenciálisan veszélyes anyagok miatt negatív hatással lehet a környezetre és az emberek egészségére. Ezen termék szakszerű ártalmatlanításával ráadásul a természeti erőforrá- sok hatékony használatához is hozzájárul. A használt berendezések gyűjtőhelyeivel kapcsolatban a városvezetésnél, a helyi közterület-fenntartónál, az elektromos és elektronikus berendezések hivatalos gyűjtőhelyén vagy a hulladékszállító vállalatnál ér- deklődhet.

14. Hibaelhárítás

A következő táblázat bemutatja a hibák tüneteit, és ismerteti azok elhárításának módját arra az esetre, ha az Ön által vásárolt gép nem működne megfelelően. Ha a problémát ezzel nem sikerül lokalizálni és orvosolni, forduljon az illetékes szervizhez.

Üzemzavar Lehetséges ok Megoldás
Nem kapcsolató be a gép	Nincs hálózati feszültség	Ellenőrizze a csatlakozóaljzatot, a hálózati kábelt, a kábeleket, a hálózati csatlakozót; Szükség esetén javíttassa meg villamossági szakemberrel.
	A főbiztosíték kioldott Ellenőrizze a főbiztosítékot
	A be-/kikapcsoló gomb hibás Javíttassa meg az ügyfélszolgálattal
	A motor meghibásodott Javíttassa meg az ügyfélszolgálattal
Nincs gyújtószikra	Nincs testkábel csatlakoztatva a készülékhez / A testcsipesz nem a munkadarabon van elhelyezve	Csatlakoztasson testkábelt a hegesztőkészülék-hez / A testcsipeszt a munkadarabon helyezze el

Kuluosad*: Massiklemm, põleti düüs, vooludüüs

* ei pruugi tingimata tarnekomplektiga kaasas olla!

12. Ladustamine
