Tipo di prodotto	Saldatrice ad arco elettrico
Marca	Scheppach
Modello	WSE1100
Tensione di alimentazione	230 V ~ 50/60 Hz
Corrente di saldatura	20 - 160 A (regolabile)
Fattore di servizio	25% a 160 A, 60% a 100 A, 100% a 80 A
Tensione a vuoto (U0)	85 V
Rendimento energetico	85%
Potenza assorbita a vuoto	0 W
Peso	6,6 kg
Classe di protezione	IP21S
Classe di isolamento	B
Protezione termica	Sì (spia luminosa)
Ventilatore di raffreddamento	Sì
Tipo di saldatura	Saldatura manuale ad arco con elettrodi rivestiti (MMA)
Materiali saldabili	Acciaio al carbonio, acciaio legato, inox, rame, alluminio, titanio, ecc.
Diametri degli elettrodi	1,6 - 4,0 mm
Accessori inclusi	Pinza portaelettrodo, pinza di massa, maschera per saldatura con vetro, spazzola/martello, tracolla, 3 elettrodi
Manutenzione e pulizia	Scollegare prima della pulizia; soffiare polvere, controllare cavi e connessioni
Parti di usura	Portaelettrodo, pinza di massa
Riparabilità	Intervento solo da personale qualificato
Garanzia	Conforme alla legislazione (segnalazione dei difetti entro 8 giorni)
Norme	EN 60974-1, CE

Domande frequenti - WSE1100 SCHEPPACH

Come regolare la corrente di saldatura sul Scheppach WSE1100?

Utilizzare il potenziometro (2) situato sul pannello anteriore per regolare la corrente tra 20 e 160 A. La regolazione dipende dal diametro dell'elettrodo: ad esempio, per un elettrodo da 2,5 mm, regolare tra 60 e 110 A.

Quali elettrodi posso usare con questa saldatrice?

Questa saldatrice accetta elettrodi rivestiti (bacchette) di diametro da 1,6 a 4,0 mm. La corrente di saldatura deve essere adattata secondo la tabella fornita nel manuale.

Come collegare i cavi di saldatura?

Collegare il cavo portaelettrodo (9) all'attacco rapido positivo (6) e il cavo di massa (10) all'attacco rapido negativo (7). Ruotare le spine in senso orario per bloccarle. Assicurarsi che l'apparecchio sia scollegato durante il collegamento.

Cosa fare se la spia di protezione termica si accende?

La spia indica un surriscaldamento. Interrompere immediatamente la saldatura e lasciare raffreddare l'apparecchio fino a quando la spia si spegne. Controllare che le fessure di ventilazione non siano ostruite.

Quali sono le norme di sicurezza essenziali per la saldatura?

Indossare sempre una maschera per saldatura con filtro adatto, guanti isolanti asciutti, indumenti protettivi ignifughi e scarpe isolanti. Assicurare una buona ventilazione. Non saldare mai sotto la pioggia o in ambiente umido.

Come mantenere la saldatrice Scheppach WSE1100?

Scollegare l'apparecchio prima di qualsiasi pulizia. Pulire l'esterno con aria compressa o una spazzola. Controllare regolarmente lo stato dei cavi e delle connessioni. I lavori di manutenzione interni devono essere affidati a un professionista.

Qual è la tensione a vuoto ed è pericolosa?

La tensione a vuoto è di 85 V, il che può essere pericoloso. Evitare il contatto diretto con le parti sotto tensione. Utilizzare sempre guanti isolanti e assicurarsi che le persone non autorizzate rimangano a distanza.

Come trasportare e conservare la saldatrice?

Utilizzare la tracolla fornita per trasportarlo. Conservarlo in un luogo asciutto, buio e al riparo dal gelo, tra 5 e 30 °C. Proteggerlo dalla polvere e dall'umidità, idealmente nella sua confezione originale.

Cosa fare se la macchina non si avvia?

Controllare la presa di corrente, il fusibile principale e l'interruttore. Se il fusibile principale è scattato, riarmarlo. Se il problema persiste, contattare un elettricista qualificato o il servizio post-vendita.

Posso saldare metalli diversi come alluminio o inox?

Sì, il Scheppach WSE1100 può saldare alluminio, inox e altri metalli, a condizione di utilizzare gli elettrodi appropriati. Consultare le raccomandazioni del produttore per la scelta degli elettrodi e la regolazione della corrente.

MANUALE UTENTE WSE1100 SCHEPPACH

Spiegazione dei simboli sull'apparecchio

L'utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni.

	Prima della messa in funzione leggere attentamente e attenersi alle istruzioni per l'uso e alle avvertenze sulla sicurezza!
EN 60974-1	Standard europeo per saldatrici per la saldatura ad arco manuale con fattore di servizio limitato.
	Convertitore di frequenza-trasformatore-raddrizzatore statico monofase
	Simbolo per la saldatura ad arco manuale con elettrodi rivestiti
	Corrente continua
	Adatto per saldature con rischio elettrico maggiore
	Ingresso alimentazione; Numero delle fasi nonché simbolo della corrente alternata e valore nominale della frequenza
	Tensione a vuoto nominale
[TWWW]	Tensione di rete
[SZZO]	Fattore di servizio
	Corrente di saldatura
	Tensione di saldatura [V]
	Massima corrente di rete nominale
	Valore effettivo della massima corrente di rete [A]
IP21S	Tipo di protezione
B	Classe di isolamento
	Cautela! Pericolo di scossa elettrica!
	La scossa elettrica provocata dall'elettrodo di saldatura può essere fatale
	L'inalazione dei fumi di saldatura può essere pericolosa per la salute.
	I campi elettromagnetici possono disturbare il funzionamento dei pace-maker.
	Le scintille di saldatura possono causare un'esplosione o un incendio.
	I raggi dell'arco possono danneggiare gli occhi e ferire la pelle.
	Non utilizzare l'apparecchio all'aperto e mai in caso di pioggia!
Attenzione!	Nel presente manuale di istruzioni i punti riguardanti la sicurezza sono contrasse-gnati dal seguente simbolo

Indice: Pagina:

1. Introduzione 48
2. Descrizione dell'apparecchio (Fig. A) 48
3. Contenuto della fornitura 48
4. Impiego conforme alla destinazione d'uso.... 48
5. Indicazioni di sicurezza 49
6. Dati tecnici 53
7. Disimballaggio 53
8. Allestimento / Prima della messa in funzione 53
9. Messa in funzione....54
10. Allacciamento elettrico .... 55
11. Manutenzione e pulizia....55
12. Trasporto....56
13. Stoccaggio 56
14. Smaltimento e riciclaggio 56
15. Risoluzione dei guasti....57

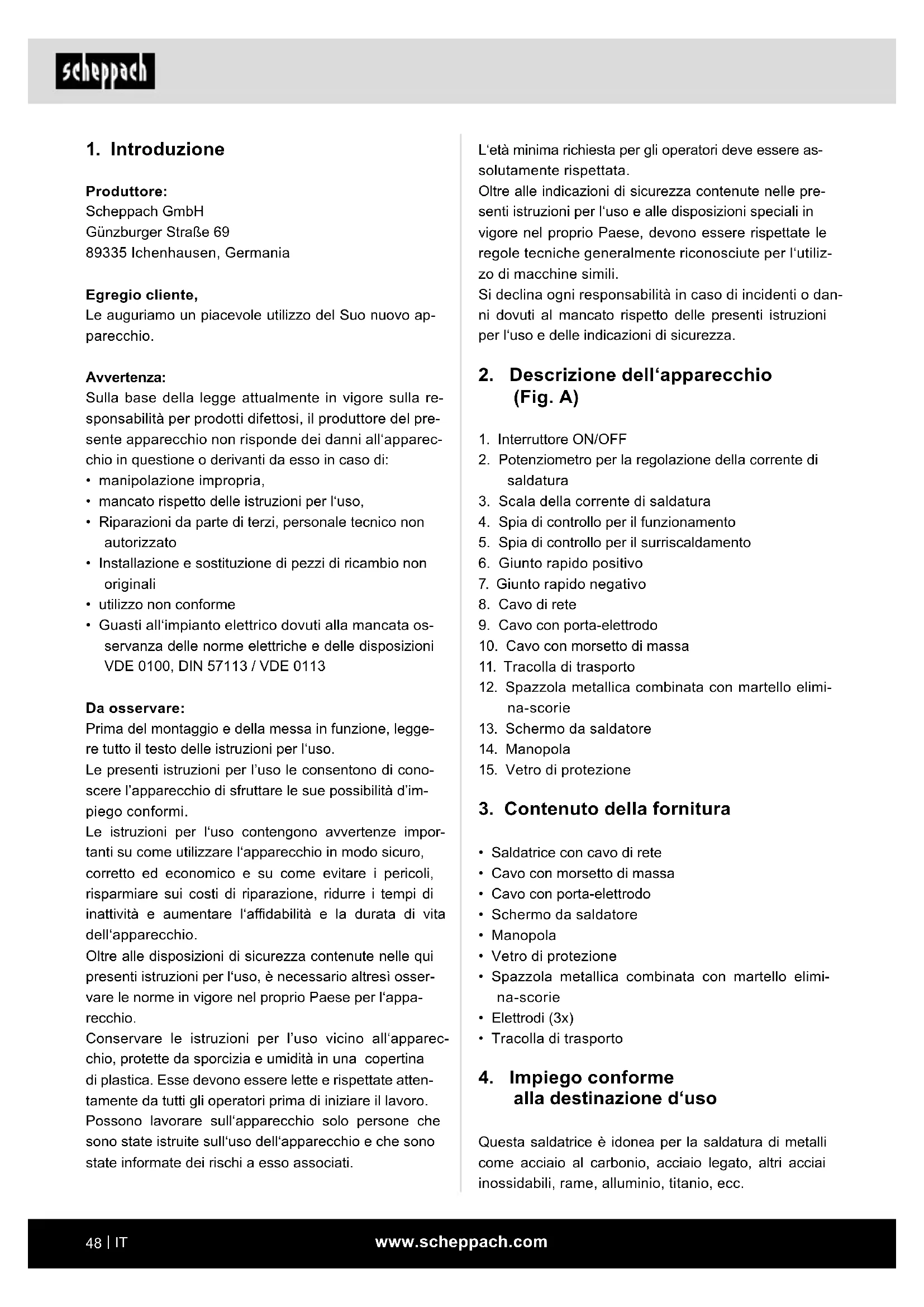

1. Introduzione

Produttore:

Scheppach GmbH

Le auguriamo un piacevole utilizzo del Suo nuovo apparecchio.

Avvertenza:

Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il produttore del presente apparecchio non risponde dei danni all'apparecchio in questione o derivanti da esso in caso di:

• manipolazione impropria,
- mancato rispetto delle istruzioni per l'uso,
- Riparazioni da parte di terzi, personale tecnico non autorizzato
- Installazione e sostituzione di pezzi di ricambio non originali
• utilizzo non conforme
- Guasti all'impianto elettrico dovuti alla mancata osservanza delle norme elettriche e delle disposizioni VDE 0100, DIN 57113 / VDE 0113

Da osservare:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Le presenti istruzioni per l'uso le consentono di conoscere l'apparecchio di sfruttare le sue possibilità d'im-piego conformi.

Le istruzioni per l'uso contengono avvertenze importanti su come utilizzare l'apparecchio in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività e aumentare l'affidabilità e la durata di vita dell'apparecchio.

Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per l'apparecchio.

Conservare le istruzioni per l'uso vicino all'apparecchio, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere lette e rispettate attentamente da tutti gli operatori prima di iniziare il lavoro.

Possono lavorare sull'apparecchio solo persone che sono state istruite sull'uso dell'apparecchio e che sono state informate dei rischi a esso associati.

L'età minima richiesta per gli operatori deve essere assolutamente rispettata.

Oltre alle indicazioni di sicurezza contenute nelle presenti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'utilizzo di macchine simili.

Si declina ogni responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni per l'uso e delle indicazioni di sicurezza.

2. Descrizione dell'apparecchio (Fig. A)

1. Interruttore ON/OFF
2. Potenziometro per la regolazione della corrente di saldatura
3. Scala della corrente di saldatura
4. Spia di controllo per il funzionamento
5. Spia di controllo per il surriscaldamento
6. Giunto rapido positivo
7. Giunto rapido negativo
8. Cavo di rete
9. Cavo con porta-elettrodo
10. Cavo con morsetto di massa
11. Tracolla di trasporto
12. Spazzola metallica combinata con martello elimina-scorie
13. Schermo da saldatore
14. Manopola
15. Vetro di protezione

3. Contenuto della fornitura

• Saldatrice con cavo di rete
• Cavo con morsetto di massa
• Cavo con porta-elettrodo
• Schermo da saldatore
- Manopola
• Vetro di protezione
- Spazzola metallica combinata con martello elimina-scorie
- Elettrodi (3x)
- Tracolla di trasporto

4. Impiego conforme alla destinazione d'uso

Questa saldatrice è idonea per la saldatura di metalli come acciaio al carbonio, acciaio legato, altri acciai inossidabili, rame, alluminio, titanio, ecc.

Il prodotto dispone di una spia di controllo, di un indicatore di protezione dal calore e di una ventola di raffreddamento. È anche dotato di una tracolla di trasporto per sollevare e spostare il prodotto in sicurezza.

Utilizzare la macchina solo in modo conforme all'uso previsto. Un uso diverso o che oltrepassi quello previsto è da considerarsi non conforme. L'utente/l'operatore, e non il fabbricante, è unico responsabile dei danni o delle lesioni provocati da un uso non conforme.

L'azionamento dell'apparecchio è destinato a essere eseguito solo da personale specializzato (persona che, grazie alla propria formazione professionale, esperienza e conoscenza dei relativi dispositivi, è in grado di valutare il lavoro affidatole e di riconoscere i possibili pericoli) o istruito (persona che è stata istruita sul lavoro affidatole e sui possibili pericoli dovuti a una condotta incauta).

Si prega di osservare che i nostri apparecchi non sono destinati a un uso commerciale, artigianale o industriale. Non ci si assume alcuna responsabilità se l'apparecchio è impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.

5. Indicazioni di sicurezza

⚠ AVVISO! Leggere tutte le indicazioni di sicurezza, le istruzioni, le illustrazioni e i dati tecnici dei quali è dotato questo attrezzo elettrico. L'inosservanza delle seguenti istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi.

Da rispettare assolutamente

ATTENZIONE!

Utilizzare l'apparecchio solo in base alla sua idoneità, elencata in queste istruzioni per l'uso.

L'utilizzo improprio di questo impianto può essere pericoloso per persone, animali e oggetti di valore. L'utente dell'impianto è responsabile per la sicurezza propria nonché di quella delle altre persone:

• Leggere assolutamente questo manuale d'uso e attenersi alle disposizioni.
• I lavori di riparazione o/e manutenzione devono essere eseguiti solo da personale qualificato.

• Si devono utilizzare solo le linee di saldatura comprese nel contenuto della fornitura oppure gli accessori consigliati dal fabbricante.
  • Provvedere ad una buona cura dell'apparecchio

• L'apparecchio non deve essere limitato durante la durata di funzionamento né deve essere appoggiato direttamente contro il muro, al fine di garantire sempre la circolazione dell'aria attraverso le fessure di apertura. Accertarsi che l'apparecchio sia correttamente collegato alla rete. Evitare qualsiasi tipo di sollecitazione derivane dalla trazione del cavo di rete. Spegnere l'apparecchio prima di installarlo in un altro posto.

• Prestare attenzione allo stato dei cavi di saldatura, delle pinze per elettrodi nonché dei morsetti di massa, l'usura dell'isolamento e delle parti conduttrici di corrente può causare una situazione pericolosa e ridurre la qualità del lavoro di saldatura.
• La saldatura ad arco genera scintille, parti metalliche fuse e fumo, pertanto osservare quanto segue: Rimuovere tutte le sostanze infiammabili e/o i materiali dall'area di lavoro.
• Assicurarsi che vi sia abbastanza alimentazione d'aria a disposizione.
• Non saldare su contenitori, recipienti o tubi che hanno contenuto liquidi o gas infiammabili. Evitare qualsiasi contatto diretto con il circuito di saldatura; la tensione a vuoto che si genera tra la pinza dell'eletrodo e il morsetto di massa può essere pericolosa.
• Non stoccare o utilizzare l'apparecchio in ambienti umidi o in presenza di bagnato né in caso di pioggia
• Proteggersi gli occhi con occhiali protettivi apposita- mente progettati (grado DIN 9-10). Utilizzare guanti e vestiti protettivi asciutti, privi di olio e grassi per non esporre la pelle ai raggi ultravioletti dell'arco elettrico.
  • Non utilizzare la saldatrice per scongelare tubi.

Attenzione!

• La radiazione luminosa dell'arco elettrico può danneggiare gli occhi e causare ustioni alla pelle.
• La saldatura ad arco crea scintille e gocce di metallo fuso, il pezzo saldato inizia a brillare e rimane molto caldo per un tempo relativamente lungo.
• La saldatura ad arco rilascia vapori potenzialmente dannosi. Qualsiasi scossa elettrica può essere potenzialmente fatale.
• Non avvicinarsi direttamente all'arco elettrico entro un raggio di 15 m.
• Proteggere se stessi (e le persone nei dintorni) dagli effetti potenzialmente pericolosi dell'arco elettrico.
• Avviso: A seconda delle condizioni di collegamento alla rete nel punto di attacco della saldatrice, possono insorgere disturbi alla rete per altre utenze.

Attenzione!

Reti di alimentazione e circuiti elettrici sovraccarichi possono causare disturbi ad altre

utenze durante la saldatura. In caso di

dubbio, consultare la società di fornitura di energia elettrica.

Fonti di pericolo durante la saldatura ad arco

Esistono numerosi pericoli associati alla saldatura ad arco. È quindi particolarmente importante che il saldatore osservi le seguenti regole per non mettere in pericolo se stesso o gli altri ed evitare danni a persone e apparecchi.

• I lavori sul lato della tensione di rete, ad es. su cavi, spine, prese, ecc., devono essere eseguiti solo da un esperto. Ciò vale in particolare quando si creano cavi intermedi.
• In caso di incidente, scollegare immediatamente la sorgente elettrica di saldatura dalla rete.
• Se si verificano tensioni di contatto elettrico, spegnere immediatamente l'apparecchio e farlo controllare da un esperto.
• Garantire sempre buoni contatti elettrici sul lato della corrente di saldatura.
• Indossare sempre guanti isolanti su entrambe le mani durante la saldatura. Essi proteggono dalle scosse elettriche (tensione a vuoto del circuito di saldatura), dalle radiazioni dannose (calore e radiazioni UV) nonché dal metallo incandescente e dagli schizzi di scorie.
• Indossare calzature isolanti e robuste, le quali isolino anche in condizioni di bagnato. Le scarpe basse non sono adatte, poiché le gocce di metallo incandescente che cadono causano ustioni.
• Indossare indumenti adatti; nessun capo di abbiglia- mento sintetico.
• Non guardare nell'arco elettrico senza essersi protetti gli occhi; utilizzare soltanto uno scudo di protezione da saldatore con vetro di protezione conforme alle disposizioni. L'arco elettrico emette, oltre a raggi di luce e radiazioni termiche, che provocano abbagliamento e/o ustioni, anche raggi UV. Questa radiazione ultravioletta invisibile causa, in caso di protezione insufficiente, una dolorosa infiammazione della congiuntiva, già riconoscibile solo dopo alcune ore. Inoltre, le radiazioni UV hanno effetti dannosi e ustionanti sulle parti del corpo non protette.

- Occorre informare dei pericoli anche coloro che si trovano nelle vicinanze dell'arco elettrico o gli assistenti e fornire loro i mezzi di protezione necessari; all'occorrenza, posizionare pareti protettive.

- Durante la saldatura, in modo particolare all'interno di spazi piccoli, bisogna assicurare un apporto di aria fresca sufficiente, in quanto possono svilupparsi fumo e gas nocivi.

- Non devono essere eseguiti lavori di saldatura in contenitori nei quali si conservano gas, carburanti, oli minerali e simili, anche se questi sono stati svuotati da tempo, in quanto i residui possono dar luogo al pericolo di esplosione.

- Nelle zone a pericolo di esplosione e di incendio, valgono disposizioni particolari.

- Le connessioni saldate che sono esposte a forti sollecitazioni e che devono assolutamente soddisfare i requisiti di sicurezza possono essere eseguite solo da saldatori appositamente formati e certificati. Alcuni esempi sono: Recipienti a pressione, binari, attacchi per rimorchi, ecc.

- I raggi dell'arco possono danneggiare gli occhi e ferire la pelle. Indossa un cappello e occhiali di sicurezza.

- Indossare otoprotettori e indumenti dal collo alto.

- Indossare un casco per la protezione da saldatura e assicurarsi che le impostazioni del filtro siano corrette.

- Indossare una protezione completa per il corpo.

⚠ Attenzione

- È fondamentale assicurarsi che il conduttore di protezione negli impianti o dispositivi elettrici possa essere distrutto dalla corrente di saldatura in caso di distrazione, ad es. il morsetto di massa è posto sull'alloggiamento della saldatrice, il quale è collegato al conduttore di protezione dell'impianto elettrico. I lavori di saldatura vengono eseguiti su una macchina con collegamento del conduttore di protezione. È quindi possibile saldare sulla macchina senza avervi agganciato il morsetto di massa. In questo caso, la corrente di saldatura fluisce dal morsetto di massa alla macchina tramite il conduttore di protezione. L'elevata corrente di saldatura può causare la fusione del conduttore di protezione.

- I fusibili delle linee di alimentazione alle prese di rete devono essere conformi alle normative. Secondo queste norme, possono essere utilizzati solo fusibili o dispositivi automatici corrispondenti alla sezione del cavo. Un fusibile eccessivo può provocare un incendio sulla linea o danni all'edificio.

• Non impiegare la saldatrice sotto la pioggia.
- Non impiegare la saldatrice in un ambiente umido.
- Posizionare la saldatrice solo su una postazione piana.
- L'uscita è misurata a una temperatura ambiente di 20 °C. Il tempo di saldatura può risultare ridotto a temperature più elevate.

Pericolo dovuto a scosse elettriche

La scossa elettrica provocata da un elettrodo di saldatura può essere fatale. Non saldare in presenza di pioggia o neve. Indossare guanti isolanti asciutti. Non afferrare l'elettrodo a mani nude. Non indossare guanti bagnati o danneggiati. Proteggersi dalle scosse elettriche isolando il pezzo da lavorare. Non aprire l'alloggiamento del dispositivo.

Pericolo dovuto ai fumi di saldatura

L'inalazione dei fumi di saldatura può essere pericolosa per la salute. Non tenere la testa in mezzo al fumo. Usare i dispositivi in aree all'aperto. Impiegare un sistema di ventilazione per la rimozione del fumo.

Pericolo dovuto alle scintille di saldatura

Le scintille di saldatura possono causare un'esplosione o un incendio. Tenere lontano dalla saldatura i materiali infiammabili. Non saldare nei pressi di materiali infiammabili. Le scintille di saldatura possono causare incendi. Disporre di un estintore nelle vicinanze e di un osservatore pronto a utilizzarlo immediatamente. Non saldare su fusti o su qualsiasi altro contenitore chiuso.

Indicazioni di sicurezza specifiche dello schermo da saldatore

• Assicurarsi sempre che lo schermo da saldatore funzioni correttamente con l'ausilio di una sorgente luminosa chiara (per esempio un accendino) prima di iniziare i lavori di saldatura.
• Gli schizzi di saldatura possono danneggiare il vetro di protezione. Sostituire immediatamente vetri di protezione danneggiati o graffiati.
• Sostituire immediatamente i componenti danneggiati, molto sporchi o pieni di schizzi.
  • L'azionamento dell'apparecchio è consentito solo a persone che hanno compiuto i 16 anni di età.
• Familiarizzare con le norme di sicurezza in materia di saldatura. Si prega di osservare altresì le indicazioni di sicurezza della propria saldatrice.

• Indossare sempre lo schermo da saldatore quando si salda. In caso di non utilizzo è possibile che si verifichino gravi lesioni alla retina.

• Indossare sempre indumenti di protezione durante la saldatura.

• Non impiegare mai lo schermo da saldatore senza vetro di protezione.
• Sostituire in tempo utile il vetro di protezione per una buona visibilità e un lavoro senza fatica.

Ambiente con pericolo elettrico aggravato

Durante la saldatura in ambienti con pericolo elettrico aggravato, devono essere osservare le seguenti indicazioni di sicurezza.

È possibile riscontrare ambienti con pericolo elettrico aggravato, per esempio:

• Nei luoghi di lavoro in cui lo spazio di movimento è limitato cosicché il saldatore si trovi a lavorare in una postura forzata (per esempio inginocchiato, seduto, sdraiato) e a entrare in contatto con parti elettricamente conduttive;
• Nei luoghi di lavoro che sono totalmente o parzialmente conduttori di elettricità e dove sussiste un pericolo elevato dovuto al contatto evitabile o accidentale da parte del saldatore;
• Nei luoghi di lavoro bagnati, umidi o caldi dove l'umidità o la sudorazione riducono significativamente la resistenza della pelle umana e le proprietà isolanti o dei dispositivi di protezione.

La presenza di una scala metallica o di un'impalcatura può altresì creare un ambiente con pericolo elettrico aggravato.

In tali ambienti, occorre usare imbottiture e fodere isolate, e indossare guanti con risvolto e copricapi di pelle o altri materiali isolanti per isolare il corpo dal suolo. Il generatore di saldatura deve essere situato al di fuori dell'area di lavoro o delle superfici elettricamente conduttive e al di fuori della portata del saldatore.

Un'ulteriore protezione contro le scosse dovute alla corrente di rete in caso di errore può essere fornita dall'impiego di un interruttore differenziale che operi con una corrente di dispersione non superiore a 30 mA e che alimenti tutti i dispositivi nelle vicinanze collegati alla rete. L'interruttore differenziale deve essere adatto a tutti i tipi di corrente.

Devono essere prontamente disponibili degli strumenti per una rapida disconnessione elettrica della fonte o del circuito della corrente di saldatura (per esempio un dispositivo di arresto di emergenza). Durante l'impiego di saldatrici in condizioni elettricamente pericolose, la tensione di uscita della saldatrice non deve superare i 113 V (valore di picco) in fase di marcia al minimo. Questa saldatrice, per via della tensione di uscita, può essere impiegata in questi casi.

Saldatura in spazi ristretti

La saldatura in spazi ristretti può comportare il pericolo di gas tossici (pericolo di soffocamento). È consentito saldare in spazi ristretti solo se sono presenti nelle immediate vicinanze persone istruite che possono intervenire se necessario. In questo caso, è necessario che un esperto effettui una valutazione prima dell'inizio del processo di saldatura per determinare quali passaggi sono necessari per garantire la sicurezza del lavoro e quali misure precauzionali devono essere prese durante il processo di saldatura vero e proprio.

Somma delle tensioni a circuito aperto

Se sono in funzione più generatori di saldatura allo stesso tempo, le loro tensioni a circuito aperto possono sommarsi e portare a un pericolo elettrico aggravato. I generatori di saldatura devono essere collegati in modo tale che tale pericolo sia ridotto al minimo. I singoli generatori di saldatura, con i loro controlli e collegamenti separati, devono essere chiaramente contrassegnati per identificare l'appartenenza di cosa a quale circuito della corrente di saldatura.

Impiego di imbracature a spalla

Non è consentito saldare se il generatore di saldatura viene trasportato, per esempio con un'imbracatura a spalla.

Questo per prevenire quanto segue:

• Il rischio di perdere l'equilibrio quando si tirano linee o tubi flessibili collegati.
• Il pericolo aggravato di scossa elettrica, poiché il saldatore entra in contatto con la terra quando si impiega un generatore di saldatura di classe I il cui alloggiamento è messo a terra dal suo conduttore di protezione.

Indumenti di protezione

- Durante il lavoro, il saldatore deve essere protetto dalle radiazioni e dalle ustioni su tutto il corpo con indumenti e protezioni per il viso.

• Su entrambe le mani devono essere indossati guanti con risvolto di un materiale adatto (pelle). Devono essere in uno stato perfetto.
• Indossare camici adatti per proteggere gli indumenti da scintille volanti e ustioni. Se il tipo di lavoro, ad es. saldatura sopratesta, lo richiede, è necessario indossare una tuta protettiva e, se necessario, una protezione per la testa.
• L'abbigliamento protettivo e tutti gli accessori utilizzati devono essere conformi alla direttiva "Dispositivi di protezione individuale".

Protezione contro le radiazioni e le ustioni

• Sul luogo di lavoro, utilizzare un avviso che indichi di "Fare attenzione a non guardare nelle fiamme!" per richiamare l'attenzione sul rischio per gli occhi. I luoghi di lavoro devono essere schermati il più possibile in modo che le persone nelle vicinanze siano protette. Tenere le persone non autorizzate lontano dai lavori di saldatura
• Nelle immediate vicinanze di luoghi di lavoro permanenti, le pareti non devono essere di colore chiaro o brillare. Le finestre devono essere messe in sicurezza contro le radiazioni o i riflessi almeno fino all'altezza della testa, ad es. mediante un rivestimento adeguato.

Classificazione EMC dell'apparecchio

ATTENZIONE! Questo apparecchio di classe A non è destinato all'uso domestico, laddove l'alimentazione di corrente è fornita da un sistema pubblico

di alimentazione a bassa tensione. Può essere difficile assicurare la compatibilità elettromagnetica in queste aree a causa delle interferenze di radiofrequenza sia condotte che irradiate.

Anche se la saldatrice è conforme ai limiti di emissione stabiliti dalla normativa, le saldatrici ad arco possono comunque causare interferenze elettromagnetiche in impianti e apparecchi sensibili. L'utente è responsabile delle interferenze causate dall'arco durante la saldatura e l'utente è tenuto ad adottare misure di protezione adeguate.

L'utente deve prestare particolare attenzione a questi aspetti:

- Linee di rete, controllo, segnale e telecomunicazione

- Computer e altri apparecchi controllati da microprocessori

• Televisioni, radio e altri apparecchi di riproduzione
• Dispositivi di sicurezza elettronici ed elettrici
• Persone con pacemaker o apparecchi acustici
• Dispositivi di misurazione e calibrazione
• Immunità di altri dispositivi nelle vicinanze
  • L'ora del giorno in cui si esegue il lavoro di saldatura.

Per ridurre le possibili radiazioni di interferenza, si raccomanda:

• Configurare e far funzionare correttamente la saldatrice per ridurre al minimo le possibili emissioni nocive.
• Effettuare regolarmente la manutenzione della saldatrice e mantenerla in buono stato.
• I cavi di saldatura devono essere completamente srotolati e posati nella maniera più parallela possibile sul suolo.
• I dispositivi e gli impianti messi in pericolo dalle radiazioni di interferenza dovrebbero essere rimossi dall'area di saldatura, ove possibile, oppure essere schermati.
• Uso di un filtro elettromagnetico che riduce le interferenze elettromagnetiche.

Misure generali di sicurezza

L'utente è responsabile dell'installazione e dell'utilizzo corretto dell'apparecchio secondo le istruzioni del fabbricante. Se vengono riscontrati dei guasti elettromagnetici, è responsabilità dell'utente risolverli con i mezzi ausiliari tecnici riportati sopra al punto "Avvertenza importante sull'allacciamento elettrico".

Avviso! Questo attrezzo elettrico genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il fabbricante dell'impianto medico prima di utilizzare l'attrezzo elettrico.

6. Dati tecnici

Allacciamento alla rete 230V~ 50/60Hz
Corrente di saldatura 20 - 160 A
Fattore di servizio X
25% 160 A
60% 100 A
100% 80 A
Efficienza energetica della fonte di corrente	85%
Tensione a vuoto 85 V
Assorbimento di corrente in stato di marcia al minimo	0 W
Peso 6,6 kg

Con riserva di modifiche tecniche!

7. Disimballaggio

• Aprire l'imballaggio ed estrarre con cautela l'apparecchio.
• Rimuovere il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).
• Controllare se il contenuto della fornitura è completo.
• Controllare l'apparecchio e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto.
• Ove possibile, conservare l'imballaggio fino alla scadenza della garanzia.

ATTENZIONE

L'apparecchio e il materiale di imballaggio non sono giocattoli per bambini! I bambini non devono giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!

8. Allestimento / Prima della messa in funzione

Montaggio tracolla di trasporto (Fig. B)

Applicare la tracolla di trasporto (11) come raffigurato in Fig. (B).

Montare lo schermo da saldatore (Fig. C + D)

Montare la manopola (14) sullo schermo da saldatore (13), come raffigurato in Fig. D.

Montare il vetro di protezione (15) sullo schermo da sal- datore (13), come raffigurato in Fig. D.

Chiudere poi i tre lati dello schermo da saldatore pie-gandoli. Le due parti laterali sono collegate ciascuna alla parte superiore da due pulsanti automatici.

Prima della messa in funzione

Collegamento alla linea di alimentazione

Prima di collegare il cavo di rete (8) alla linea di alimentazione, verificare se i dati della piastrina indicatrice corrispondono ai valori della linea di alimentazione messi a disposizione.

Collegare la macchina solo a una presa di corrente con massa installata conformemente alle norme con un fusibile di almeno 16A.

Pericolo! La spina elettrica può essere sostituita solo da personale elettricista qualificato.

Attacco al cavo di saldatura (Fig. E)

Pericolo! Eseguire i lavori di collegamento dei cavi di saldatura (9+10) solo se l'apparecchio è scollegato! Collegare i cavi di saldatura come mostrato in Fig. E.

A tal fine, collegare le due spine del porta-elettrodo (9) e il morsetto di massa (10) con i relativi innesti rapidi (6/7) e bloccare le spine ruotandole in senso orario. Il cavo con il porta-elettrodo (9) è normalmente collegato al polo positivo (6), il cavo con il morsetto di massa (10) al polo negativo (7).

Preparazioni per la saldatura

Il morsetto di massa (10) è fissato direttamente al pezzo da saldare o alla base su cui è posizionato il pezzo da saldare.

Attenzione, assicurarsi che ci sia contatto diretto con il pezzo da saldare. Evitare quindi superfici verniciate e/o materiali isolanti.

Il cavo del porta-elettrodo ha un morsetto speciale all'estremità che viene utilizzato per bloccare l'elettro- do.

Lo scudo di protezione per saldatura deve essere sempre utilizzato durante la saldatura. Protegge gli occhi dalla radiazione luminosa emanata dall'arco e consente comunque una visione precisa del pezzo da saldare.

9. Messa in funzione

Accensione/spegnimento (Fig. A)

Accendere l'apparecchio portando l'interruttore ON/OFF (1) su "l". La spia di controllo per il funzionamento (4) inizia ad illuminarsi. Spegnere l'apparecchio, portando l'interruttore ON/OFF (1) su "0". La spia di controllo per il funzionamento (4) si spegne.

Saldatura (Fig. A + E)

Effettuare tutti gli allacciamenti elettrici per l'alimentazione di corrente nonché per il circuito di saldatura.

La maggior parte degli elettrodi rivestiti sono collegati al polo positivo. Tuttavia, ci sono alcuni tipi di elettrodi che si attaccano al polo negativo. Seguire le istruzioni del fabbricante per il tipo di elettrodo e la corretta polarità. Adattare opportunamente i cavi di saldatura (9/10) agli attacchi rapidi (6/7).

A questo punto, fissare l'estremità non rivestita dell'elettrodo nel porta-elettrodo (9) e collegare il morsetto di massa (10) al pezzo di saldatura. Assicurarsi che ci sia un buon contatto elettrico. Accendere l'apparecchio e impostare la corrente di saldatura sul potenziometro (2) a seconda dell'elettrodo utilizzato. Tenere lo scudo di protezione davanti al viso e strofinare la punta dell'elettrodo sul pezzo da saldare in modo da eseguire un movimento simile all'accensione di un fiammifero. Questo è il modo migliore per avviare un arco.

Usare un pezzo di prova per verificare se è stato selezionato l'elettrodo e l'amperaggio corretti.

Avvertenza: Nella seguente tabella è indicata la corrente di saldatura da impostare in funzione del diametro dell'elettrodo.

Elettrodo ∅ (mm)	Corrente di saldatu-ra (A)
1,6 40 - 50 A
2 40 - 80 A
2,5 60 - 110 A
3,2 80 - 130 A
4,0 120 - 160 A

Nota!

Non tamponare il pezzo da lavorare con l'elettrodo; questo potrebbe danneggiarlo e rendere difficile l'accensione dell'arco.

Non appena l'arco si è acceso, cercare di mantenere una distanza dal pezzo da lavorare che corrisponda al diametro dell'elettrodo utilizzato. La distanza deve essere mantenuta il più costante possibile durante la saldatura. L'inclinazione dell'elettrodo nella direzione di lavoro dovrebbe essere di 20/30 gradi.

Utilizzare sempre delle pinze per rimuovere gli elettrodi usati o per spostare le parti appena saldate. Si prega di notare che i porta-elettrodi (9) devono essere sempre isolati e conservati dopo la saldatura.

La scoria può essere rimossa dal cordone solo dopo che si è raffreddata. Se si prosegue la saldatura in corrispondenza di un cordone di saldatura interrotto, la scoria deve essere prima rimossa nel punto di attacco.

Protezione da surriscaldamento

La saldatrice è dotata di una protezione contro il sur- riscaldamento, che protegge il trasformatore di sal- datura dal surriscaldamento. Se la protezione contro il surriscaldamento risponde, la spia di controllo (5) si accende sull'apparecchio. Lasciare raffreddare la sal- datrice per un po' di tempo.

Sostituzione del cavo di alimentazione Pericolo!

Il cavo di allacciamento alla rete eventualmente danneggiato di questo apparecchio deve essere sostituito dal fabbricante o dal suo servizio clienti o da una persona con qualifica analoga per evitare pericoli.

10. Allacciamento elettrico

L'allacciamento alla rete del cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme.

Cavo di alimentazione elettrica difettoso

Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.

Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione vengono fatti passare attraverso finestre o interstizi di porte.

• Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.

• Tagli causati dal transito sui cavi di alimentazione.

• Danni all'isolamento causati dalle operazioni di distacco dalla presa a parete.
• Cricche a causa dell'invecchiamento dell'isolamento.

Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all'isolamento.

Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica.

I cavi di alimentazione elettrica devono essere con- formi alle disposizioni VDE e DIN pertinenti. Utiliz- zare soltanto i cavi di alimentazione con la dicitura H05RR-F.

La stampa della denominazione del modello sul cavo di alimentazione è obbligatoria.

• La tensione di alimentazione deve essere di 230 V \~.
• I cordoni di prolunga fino a 25 m di lunghezza devono avere una sezione di 2,5 millimetri quadrati.

Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualificato.

In caso di domande indicare i seguenti dati:

• Dati della piastrina indicatrice della macchina

11. Manutenzione e pulizia

Pericolo!

Prima di tutti gli interventi di pulizia staccare la spina di alimentazione.

Avvertenza: La saldatrice deve essere mantenuta e revisionata regolarmente per garantirne il corretto funzionamento e il rispetto dei requisiti di sicurezza. Un funzionamento improprio e scorretto può provocare guasti e danni all'apparecchio.

• Prima di eseguire qualsiasi lavoro di pulizia sulla saldatrice, scollegare il cavo di rete 8 dalla presa di corrente in modo che l'apparecchio sia scollegato in modo sicuro dal circuito.
• Pulire regolarmente l'esterno della saldatrice e dei suoi accessori. Rimuovere lo sporco e la polvere mediante aria, lana per pulire o una spazzola.

Avvertenza: I seguenti lavori di manutenzione possono essere eseguiti solo da personale qualificato.

• Il regolatore di corrente, il dispositivo di messa a terra, le linee interne, il dispositivo di accoppiamento della torcia di saldatura e le viti di regolazione devono essere sottoposti a regolare manutenzione. Serrare nuovamente le viti allentate e sostituire le viti arrugginite (delle viti di ricambio M4 x 10 sono disponibili in qualsiasi negozio di ferramenta).
• Verificare regolarmente le resistenze di isolamento della saldatrice. Impiegare a tal fine il dispositivo di misurazione appropriato.
• In caso di difetto o qualora sia necessario sostituire parti dell'apparecchio, si prega di rivolgersi al personale specializzato competente.

Informazioni sulle riparazioni

Occorre notare che in questo prodotto i seguenti componenti sono soggetti a naturale usura o usura legata all'uso e sono richiesti i seguenti pezzi come materiali di consumo.

Pezzi soggetti a usura*: Porta-elettrodo, morsetto di massa

* non necessariamente compreso nell'ambito della fornitura!

I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.

12. Trasporto

Per un facile trasporto, appendere la saldatrice intorno alla spalla con la tracolla di trasporto inclusa o semplicemente trasportala sulla maniglia di trasporto.

13. Stoccaggio

Stoccare l'apparecchio e i relativi accessori in un luogo buio, asciutto e non soggetto a gelo, non accessibile ai bambini. La temperatura di stoccaggio ideale è compresa tra 5 e 30 °C. Conservare l'elettroutensile nell'imballaggio originale.

Coprire l'elettroutensile per proteggerlo da polvere o umidità. Conservare le istruzioni per l'uso nei pressi dell'elettroutensile.

14. Smaltimento e riciclaggio

Il presente dispositivo è imballato in modo da evitare danni di trasporto. L'imballaggio è realizzato con una materia prima e può quindi essere riutilizzato o riciclato.

Il dispositivo e i relativi accessori sono composti da diversi materiale, come ad es. metallo e plastica. Non smaltire le batterie con i rifiuti domestici, nel fuoco o nell'acqua. Occorre raccoglie-re, riciclare o smaltire batterie in modo rispettoso nei confronti dell'ambiente. Portare i componenti difetto-si presso un centro di smaltimento per rifiuti speciali. Chiedere informazioni ad un negozio specializzato o presso l'amministrazione comunale!

Non smaltire i dispositivi usati insieme ai rifiuti domestici!

Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici come da direttiva per gli strumenti elettrici ed elettronici usati (2012/19/UE) e in base alle leggi

nazionali. Questo prodotto deve essere consegnato presso un apposito centro di raccolta. Questo può essere eseguito ad es. restituendo il prodotto vecchio all'atto dell'acquisto di un prodotto simile o consegnandolo presso un centro di raccolta autorizzato al riciclaggio di strumenti elettrici ed elettronici usati. La gestione impropria di dispositivi usati può ripercuotersi negativamente sull'ambiente e sulla salute umana, a causa di sostanze potenzialmente pericolose spesso contenute negli strumenti elettrici ed elettronici. Uno smaltimento corretto del prodotto contribuisce inoltre a sfruttare in modo efficiente le risorse. Le informazioni sui centri di raccolta per dispositivi usati sono reperibili presso la propria amministrazione comunale, l'azienda municipalizzata per la nettezza urbana, un centro autorizzato allo smaltimento di strumenti elettrici ed elettronici usati o presso il servizio di nettezza urbana.

15. Risoluzione dei guasti

La seguente tabella indica dei sintomi di malfunzionamento e descrive come porvi rimedio, qualora la macchina non funzionasse correttamente. Se non si riesce a localizzare e risolvere il problema, rivolgersi all'officina del servizio assistenza.

Guasto Possibile causa Rimedio
Non lasciare che la macchina venga avviata	Tensione di rete assente	Controllare la presa di corrente, il cavo di rete, il cavo, la spina elettrica; farli eventualmente riparare da un elettricista qualificato.
	Il fusibile principale è intervenuto Controllare il fusibile principale
	Interruttore ON / OFF difettoso Riparazione da parte del servizio clienti
	Motore difettoso Riparazione da parte del servizio clienti
Nessuna scintilla di accensione	Morsetto di messa a terra non collegato all'apparecchio / Morsetto di massa non applicato al pezzo da lavorare	Collegare il morsetto di massa alla saldatrice / Applicare il morsetto di massa al pezzo da lavorare

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
