MANUALE UTENTE WSE860 SCHEPPACH

Inverter saldatrice Traduzione delle istruzioni per l‘uso originali

Spiegazione dei simboli sull’apparecchio L‘utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni. Prima della messa in funzione leggere attentamente e attenersi alle istruzioni per l'uso e alle avvertenze sulla sicurezza! EN 60974-1 Standard europeo per saldatrici per la saldatura ad arco manuale con fattore di servizio limitato.

Convertitore di frequenza-trasformatore-raddrizzatore statico monofase Simbolo per la saldatura ad arco manuale con elettrodi rivestiti Corrente continua Adatto per saldature con rischio elettrico maggiore Ingresso alimentazione; Numero delle fasi nonché simbolo della corrente alternata e valore nominale della frequenza

Tensione a vuoto nominale

Corrente di saldatura

Tensione di saldatura [V]www.scheppach.com

max Massima corrente di rete nominale

Valore effettivo della massima corrente di rete [A] IP21 S Tipo di protezione

Classe di isolamento Cautela! Pericolo di scossa elettrica! La scossa elettrica provocata dall’elettrodo di saldatura può essere fatale L’inalazione dei fumi di saldatura può essere pericolosa per la salute. I campi elettromagnetici possono disturbare il funzionamento dei pace-maker. Le scintille di saldatura possono causare un'esplosione o un incendio. I raggi dell’arco possono danneggiare gli occhi e ferire la pelle. Non utilizzare l’apparecchio all’aperto e mai in caso di pioggia! m Attenzione! Nel presente manuale di istruzioni i punti riguardanti la sicurezza sono contrassegna- ti dal seguente simbolowww.scheppach.com

8. Allestimento / Prima della messa in funzione ...................................... 70

Si declina ogni responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istru- zioni per l‘uso e delle indicazioni di sicurezza.

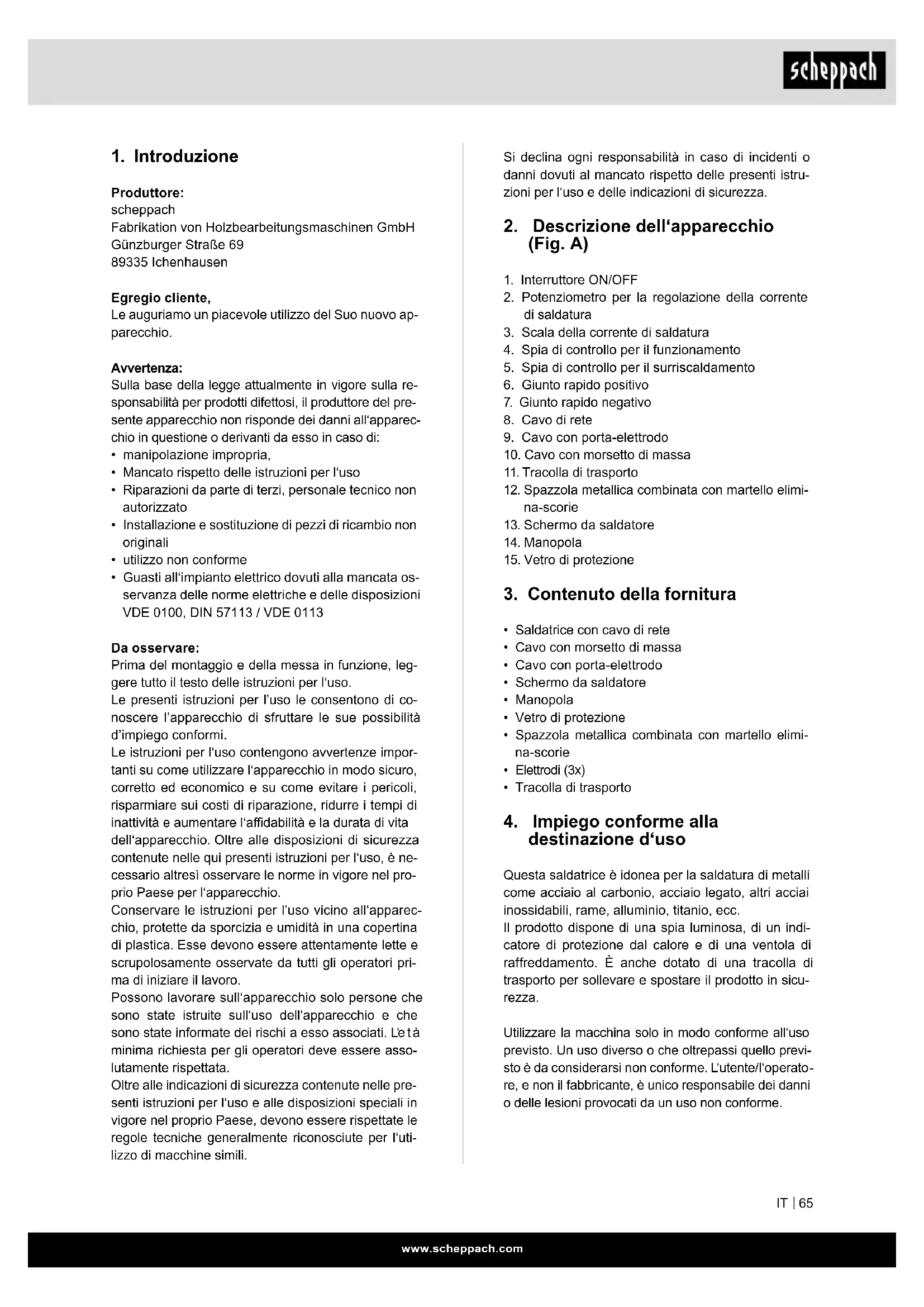

2. Descrizione dell‘apparecchio

1. Interruttore ON/OFF

2. Potenziometro per la regolazione della corrente

3. Scala della corrente di saldatura

4. Spia di controllo per il funzionamento

5. Spia di controllo per il surriscaldamento

9. Cavo con porta-elettrodo

10. Cavo con morsetto di massa

11. Tracolla di trasporto

13. Schermo da saldatore

15. Vetro di protezione

3. Contenuto della fornitura

• Saldatrice con cavo di rete

• Cavo con morsetto di massa

• Cavo con porta-elettrodo

• Schermo da saldatore

• Spazzola metallica combinata con martello elimi- na-scorie

• Tracolla di trasporto

4. Impiego conforme alla

destinazione d‘uso Questa saldatrice è idonea per la saldatura di metalli come acciaio al carbonio, acciaio legato, altri acciai inossidabili, rame, alluminio, titanio, ecc. Il prodotto dispone di una spia luminosa, di un indi- catore di protezione dal calore e di una ventola di raffreddamento. È anche dotato di una tracolla di trasporto per sollevare e spostare il prodotto in sicu- rezza. Utilizzare la macchina solo in modo conforme all‘uso previsto. Un uso diverso o che oltrepassi quello previ- sto è da considerarsi non conforme. L‘utente/l‘operato- re, e non il fabbricante, è unico responsabile dei danni o delle lesioni provocati da un uso non conforme.

Produttore: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 89335 Ichenhausen Egregio cliente, Le auguriamo un piacevole utilizzo del Suo nuovo ap- parecchio. Avvertenza: Sulla base della legge attualmente in vigore sulla re- sponsabilità per prodotti difettosi, il produttore del pre- sente apparecchio non risponde dei danni all‘apparec- chio in questione o derivanti da esso in caso di:

• manipolazione impropria,

• Mancato rispetto delle istruzioni per l‘uso

• Riparazioni da parte di terzi, personale tecnico non autorizzato

• Installazione e sostituzione di pezzi di ricambio non originali

• utilizzo non conforme

• Guasti all‘impianto elettrico dovuti alla mancata os- servanza delle norme elettriche e delle disposizioni

VDE 0100, DIN 57113 / VDE 0113

Da osservare: Prima del montaggio e della messa in funzione, leg- gere tutto il testo delle istruzioni per l‘uso. Le presenti istruzioni per l’uso le consentono di co- noscere l’apparecchio di sfruttare le sue possibilità d’impiego conformi. Le istruzioni per l‘uso contengono avvertenze impor- tanti su come utilizzare l‘apparecchio in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività e aumentare l‘a󰀩dabilità e la durata di vita dell‘apparecchio. Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l‘uso, è ne- cessario altresì osservare le norme in vigore nel pro- prio Paese per l‘apparecchio. Conservare le istruzioni per l’uso vicino all‘apparec- chio, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere attentamente lette e scrupolosamente osservate da tutti gli operatori pri- ma di iniziare il lavoro. Possono lavorare sull‘apparecchio solo persone che sono state istruite sull‘uso dell‘apparecchio e che sono state informate dei rischi a esso associati. L‘e t à minima richiesta per gli operatori deve essere asso- lutamente rispettata. Oltre alle indicazioni di sicurezza contenute nelle pre- senti istruzioni per l‘uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l‘uti- lizzo di macchine simili.www.scheppach.com

• Non saldare su contenitori, recipienti o tubi che hanno contenuto liquidi o gas infiammabili. Evitare qualsiasi contatto diretto con il circuito di saldatu- ra; la tensione a vuoto che si genera tra la pinza dell’elettrodo e il morsetto di massa può essere pericolosa.

• Non stoccare o utilizzare l’apparecchio in ambienti umidi o in presenza di bagnato né in caso di pioggia

• Proteggersi gli occhi con occhiali protettivi appo- sitamente progettati (grado DIN 9-10). Utilizza- re guanti e vestiti protettivi asciutti, privi di olio e grassi per non esporre la pelle ai raggi ultravioletti dell’arco elettrico.

• Non utilizzare la saldatrice per scongelare tubi. Attenzione!

• La radiazione luminosa dell’arco elettrico può dan- neggiare gli occhi e causare ustioni alla pelle.

• La saldatura ad arco crea scintille e gocce di me- tallo fuso, il pezzo saldato inizia a brillare e rimane molto caldo per un tempo relativamente lungo.

• La saldatura ad arco rilascia vapori potenzialmente dannosi. Qualsiasi scossa elettrica può essere po- tenzialmente fatale.

• Non avvicinarsi direttamente all’arco elettrico entro un raggio di 15 m.

• Proteggere se stessi (e le persone nei dintorni) da- gli effetti potenzialmente pericolosi dell’arco elettri- co.

• Avviso: A seconda delle condizioni di collegamento alla rete nel punto di attacco della saldatrice, pos- sono insorgere disturbi alla rete per altre utenze. Attenzione! Reti di alimentazione e circuiti elettrici sovraccarichi possono causare disturbi ad altre utenze durante la saldatura. In caso di dubbio, consultare la società di fornitura di energia elettrica. Fonti di pericolo durante la saldatura ad arco Esistono numerosi pericoli associati alla saldatura ad arco. È quindi particolarmente importante che il sal- datore osservi le seguenti regole per non mettere in pericolo se stesso o gli altri ed evitare danni a perso- ne e apparecchi.

• I lavori sul lato della tensione di rete, ad es. su cavi, spine, prese, ecc., devono essere eseguiti solo da un esperto. Ciò vale in particolare quando si crea- no cavi intermedi.

• In caso di incidente, scollegare immediatamente la sorgente elettrica di saldatura dalla rete.

• Se si verificano tensioni di contatto elettrico, spe- gnere immediatamente l’apparecchio e farlo con- trollare da un esperto.

• Garantire sempre buoni contatti elettrici sul lato della corrente di saldatura. L‘azionamento dell‘apparecchio è destinato a essere eseguito solo da personale specializzato (persona che, grazie alla propria formazione professionale, esperienza e conoscenza dei relativi dispositivi, è in grado di valutare il lavoro a󰀩datole e di riconosce- re i possibili pericoli) o istruito (persona che è stata istruita sul lavoro a󰀩datole e sui possibili pericoli do- vuti a una condotta incauta). Si prega di osservare che i nostri apparecchi non sono destinati a un uso commerciale, artigianale o industriale. Non ci si assume alcuna responsabilità se l‘apparecchio è impiegato nel quadro di un‘attività commerciale, artigianale, industriale o simili.

5. Indicazioni di sicurezza

m AVVISO! Leggere tutte le indicazioni di sicu- rezza, le istruzioni, le illustrazioni e i dati tecnici dei quali è dotato questo attrezzo elettrico. L‘i - nosservanza delle seguenti istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi. Da rispettare assolutamente m ATTENZIONE! Utilizzare l’apparecchio solo in base alla sua idoneità, elencata in queste istruzioni per l’uso. L’utilizzo improprio di questo impianto può essere pericoloso per persone, animali e oggetti di valore. L’utente dell’impianto è responsabile per la sicurezza propria nonché di quella delle altre persone:

• Leggere assolutamente questo manuale d’uso e attenersi alle disposizioni.

• I lavori di riparazione o/e manutenzione devono es- sere eseguiti solo da personale qualificato.

• Si devono utilizzare solo le linee di saldatura com- prese nel contenuto della fornitura oppure gli ac- cessori consigliati dal fabbricante.

• Provvedere ad una buona cura dell’apparecchio

• L’apparecchio non deve essere limitato durante la durata di funzionamento né deve essere appoggia- to direttamente contro il muro, al fine di garantire sempre la circolazione dell’aria attraverso le fessu- re di apertura. Accertarsi che l’apparecchio sia cor- rettamente collegato alla rete. Evitare qualsiasi tipo di sollecitazione derivane dalla trazione del cavo di rete. Spegnere l’apparecchio prima di installarlo in un altro posto.

• Prestare attenzione allo stato dei cavi di saldatu- ra, delle pinze per elettrodi nonché dei morsetti di massa, l’usura dell’isolamento e delle parti condut- trici di corrente può causare una situazione perico- losa e ridurre la qualità del lavoro di saldatura.

• La saldatura ad arco crea scintille, parti metalliche fuse e fumo, quindi tenere presente quanto segue: Rimuovere tutte le sostanze infiammabili e/o i ma- teriali dall’area di lavoro.

• Assicurarsi che vi sia abbastanza alimentazione d’aria a disposizione.www.scheppach.com

• È fondamentale assicurarsi che il conduttore di protezione negli impianti o dispositivi elettrici pos- sa essere distrutto dalla corrente di saldatura in caso di distrazione, ad es. il morsetto di massa è posto sull’alloggiamento della saldatrice, il quale è collegato al conduttore di protezione dell’impianto elettrico. I lavori di saldatura vengono eseguiti su una macchina con collegamento del conduttore di protezione. È quindi possibile saldare sulla macchi- na senza avervi agganciato il morsetto di massa. In questo caso, la corrente di saldatura fluisce dal morsetto di massa alla macchina tramite il condut- tore di protezione. L’elevata corrente di saldatura può causare la fusione del conduttore di protezio- ne.

• I fusibili delle linee di alimentazione alle prese di rete devono essere conformi alle normative. Se- condo queste norme, possono essere utilizzati solo fusibili o dispositivi automatici corrispondenti alla sezione del cavo. Un fusibile eccessivo può pro- vocare un incendio sulla linea o danni all’edificio.

• Non impiegare la saldatrice sotto la pioggia.

• Non impiegare la saldatrice in un ambiente umido.

• Posizionare la saldatrice solo su una postazione piana.

• L‘uscita è misurata a una temperatura ambiente di 20 °C. Il tempo di saldatura può risultare ridotto a temperature più elevate. Pericolo dovuto a scosse elettriche La scossa elettrica provocata da un elettrodo di sal- datura può essere fatale. Non saldare in presenza di pioggia o neve. Indossare guanti isolanti asciutti. Non afferrare l‘elettrodo a mani nude. Non indossare guanti bagnati o danneggiati. Proteggersi dalle scos- se elettriche isolando il pezzo da lavorare. Non aprire l‘alloggiamento del dispositivo. Pericolo dovuto ai fumi di saldatura L‘inalazione dei fumi di saldatura può essere perico- losa per la salute. Non tenere la testa in mezzo al fumo. Usare i dispositivi in aree all‘aperto. Impiegare un sistema di ventilazione per la rimozione del fumo. Pericolo dovuto alle scintille di saldatura Le scintille di saldatura possono causare un‘esplo- sione o un incendio. Tenere lontano dalla saldatura i materiali infiammabili. Non saldare nei pressi di ma- teriali infiammabili. Le scintille di saldatura possono causare incendi. Disporre di un estintore nelle vici- nanze e di un osservatore pronto a utilizzarlo imme- diatamente. Non saldare su fusti o su qualsiasi altro contenitore chiuso.

• Indossare sempre guanti isolanti su entrambe le mani durante la saldatura. Essi proteggono dalle scosse elettriche (tensione a vuoto del circuito di saldatura), dalle radiazioni dannose (calore e radia- zioni UV) nonché dal metallo incandescente e dagli schizzi di scorie.

• Indossare calzature isolanti e robuste, le quali isoli- no anche in condizioni di bagnato. Le scarpe basse non sono adatte, poiché le gocce di metallo incan- descente che cadono causano ustioni.

• Indossare indumenti adatti; nessun capo di abbi- gliamento sintetico.

• Non guardare nell’arco elettrico senza essersi pro- tetti gli occhi; utilizzare soltanto uno scudo di prote- zione da saldatore con vetro di protezione confor- me alle disposizioni. L’arco elettrico emette, oltre a raggi di luce e radiazioni termiche, che provocano abbagliamento e/o ustioni, anche raggi UV. Questa radiazione ultravioletta invisibile causa, in caso di protezione insufficiente, una dolorosa infiamma- zione della congiuntiva, già riconoscibile solo dopo alcune ore. Inoltre, le radiazioni UV hanno effetti dannosi e ustionanti sulle parti del corpo non pro- tette.

• Occorre informare dei pericoli anche coloro che si trovano nelle vicinanze dell’arco elettrico o gli assi- stenti e fornire loro i mezzi di protezione necessari; all’occorrenza, posizionare pareti protettive.

• Durante la saldatura, in modo particolare all’interno di spazi piccoli, bisogna assicurare un apporto di aria fresca sufficiente, in quanto possono svilup- parsi fumo e gas nocivi.

• Non devono essere eseguiti lavori di saldatura in contenitori nei quali si conservano gas, carburanti, oli minerali e simili, anche se questi sono stati svuo- tati da tempo, in quanto i residui possono dar luogo al pericolo di esplosione.

• Nelle zone a pericolo di esplosione e di incendio, valgono disposizioni particolari.

• Le connessioni saldate che sono esposte a forti sollecitazioni e che devono assolutamente soddi- sfare i requisiti di sicurezza possono essere ese- guite solo da saldatori appositamente formati e cer- tificati. Alcuni esempi sono: Recipienti a pressione, binari, attacchi per rimorchi, ecc.

• I raggi dell’arco possono danneggiare gli occhi e ferire la pelle. Indossa un cappello e occhiali di si- curezza.

• Indossare otoprotettori e indumenti dal collo alto.

• Indossare un casco per la protezione da saldatu- ra e assicurarsi che le impostazioni del filtro siano corrette.

• Indossare una protezione completa per il corpo.www.scheppach.com

Un‘ulteriore protezione contro le scosse dovute alla corrente di rete in caso di errore può essere forni- ta dall‘impiego di un interruttore differenziale che operi con una corrente di dispersione non superio- re a 30 mA e che alimenti tutti i dispositivi nelle vi- cinanze collegati alla rete. L’interruttore differenziale deve essere adatto a tutti i tipi di corrente. Devono essere prontamente disponibili degli stru- menti per una rapida disconnessione elettrica della fonte o del circuito della corrente di saldatura (per esempio un dispositivo di arresto di emergenza). Durante l‘impiego di saldatrici in condizioni elettri- camente pericolose, la tensione di uscita della sal- datrice non deve superare i 113 V (valore di picco) in fase di marcia al minimo. Questa saldatrice, per via della tensione di uscita, può essere impiegata in questi casi. Saldatura in spazi ristretti La saldatura in spazi ristretti può comportare il pe- ricolo di gas tossici (pericolo di soffocamento). È consentito saldare in spazi ristretti solo se sono pre- senti nelle immediate vicinanze persone istruite che possono intervenire se necessario. In questo caso, è necessario che un esperto effettui una valutazione prima dell‘inizio del processo di saldatura per deter- minare quali passaggi sono necessari per garantire la sicurezza del lavoro e quali misure precauzionali devono essere prese durante il processo di saldatura vero e proprio. Somma delle tensioni a circuito aperto Se sono in funzione più generatori di saldatura allo stesso tempo, le loro tensioni a circuito aperto posso- no sommarsi e portare a un pericolo elettrico aggra- vato. I generatori di saldatura devono essere collegati in modo tale che tale pericolo sia ridotto al minimo. I singoli generatori di saldatura, con i loro controlli e collegamenti separati, devono essere chiaramen- te contrassegnati per identificare l‘appartenenza di cosa a quale circuito della corrente di saldatura. Impiego di imbracature a spalla Non è consentito saldare se il generatore di saldatura viene trasportato, per esempio con un‘imbracatura a spalla. Questo per prevenire quanto segue:

• Il rischio di perdere l‘equilibrio quando si tirano li- nee o tubi flessibili collegati.

• Il pericolo aggravato di scossa elettrica, poiché il saldatore entra in contatto con la terra quando si impiega un generatore di saldatura di classe I il cui alloggiamento è messo a terra dal suo conduttore di protezione. Indicazioni di sicurezza specifiche dello schermo da saldatore

• Assicurarsi sempre che lo schermo da saldatore funzioni correttamente con l‘ausilio di una sorgente luminosa chiara (per esempio un accendino) prima di iniziare i lavori di saldatura.

• Gli schizzi di saldatura possono danneggiare il ve- tro di protezione. Sostituire immediatamente vetri di protezione danneggiati o graffiati.

• Sostituire immediatamente i componenti danneg- giati, molto sporchi o pieni di schizzi.

• L’azionamento dell’apparecchio è consentito solo a persone che hanno compiuto i 16 anni di età.

• Familiarizzare con le norme di sicurezza in materia di saldatura. Si prega di osservare altresì le indica- zioni di sicurezza della propria saldatrice.

• Indossare sempre lo schermo da saldatore quando si salda. In caso di non utilizzo è possibile che si verifichino gravi lesioni alla retina.

• Indossare sempre indumenti di protezione durante la saldatura.

• Non impiegare mai lo schermo da saldatore senza vetro di protezione.

• Sostituire in tempo utile il vetro di protezione per una buona visibilità e un lavoro senza fatica. Ambiente con pericolo elettrico aggravato Durante la saldatura in ambienti con pericolo elettrico aggravato, devono essere osservare le seguenti indi- cazioni di sicurezza. È possibile riscontrare ambienti con pericolo elettrico aggravato, per esempio:

• Nei luoghi di lavoro in cui lo spazio di movimento è limitato cosicché il saldatore si trovi a lavorare in una postura forzata (per esempio inginocchiato, seduto, sdraiato) e a entrare in contatto con parti elettricamente conduttive;

• Nei luoghi di lavoro che sono totalmente o parzial- mente conduttori di elettricità e dove sussiste un pericolo elevato dovuto al contatto evitabile o acci- dentale da parte del saldatore;

• Nei luoghi di lavoro bagnati, umidi o caldi dove l‘u- midità o la sudorazione riducono significativamen- te la resistenza della pelle umana e le proprietà isolanti o dei dispositivi di protezione. La presenza di una scala metallica o di un‘impalcatu- ra può altresì creare un ambiente con pericolo elet- trico aggravato. In tali ambienti, occorre usare imbottiture e fodere isolate, e indossare guanti con risvolto e copricapi di pelle o altri materiali isolanti per isolare il corpo dal suolo. Il generatore di saldatura deve essere situato al di fuori dell‘area di lavoro o delle superfici elettri- camente conduttive e al di fuori della portata del sal- datore.www.scheppach.com

Indumenti di protezione

• Durante il lavoro, il saldatore deve essere protetto dalle radiazioni e dalle ustioni su tutto il corpo con indumenti e protezioni per il viso.

• Su entrambe le mani devono essere indossati guanti con risvolto di un materiale adatto (pelle). Devono essere in uno stato perfetto.

• Indossare camici adatti per proteggere gli indumen- ti da scintille volanti e ustioni. Se il tipo di lavoro, ad es. saldatura sopratesta, lo richiede, è necessario indossare una tuta protettiva e, se necessario, una protezione per la testa.

• L’abbigliamento protettivo e tutti gli accessori utiliz- zati devono essere conformi alla direttiva “Disposi- tivi di protezione individuale”. Protezione contro le radiazioni e le ustioni

• Sul luogo di lavoro, utilizzare un avviso che indichi di “Fare attenzione a non guardare nelle fiamme!” per richiamare l’attenzione sul rischio per gli occhi. I luoghi di lavoro devono essere schermati il più possibile in modo che le persone nelle vicinanze siano protette. Tenere le persone non autorizzate lontano dai lavori di saldatura

• Nelle immediate vicinanze di luoghi di lavoro per- manenti, le pareti non devono essere di colore chiaro o brillare. Le finestre devono essere messe in sicurezza contro le radiazioni o i riflessi almeno fino all’altezza della testa, ad es. mediante un rive- stimento adeguato. Classificazione EMC dell‘apparecchio ATTENZIONE! Questo apparecchio di classe A non è destinato all‘uso dome- stico, laddove l‘alimentazione di corren- te è fornita da un sistema pubblico di alimentazione a bassa tensione. Può essere di󰀩cile assicurare la compatibilità elettromagnetica in queste aree a cau- sa delle interferenze di radiofrequenza sia condotte che irradiate. Anche se la saldatrice è conforme ai limiti di emis- sione stabiliti dalla normativa, le saldatrici ad arco possono comunque causare interferenze elettroma- gnetiche in impianti e apparecchi sensibili. L‘utente è responsabile delle interferenze causate dall‘arco durante la saldatura e l‘utente è tenuto ad adottare misure di protezione adeguate. L‘utente deve prestare particolare attenzione a questi aspetti:

• Linee di rete, controllo, segnale e telecomunicazio-

• Computer e altri apparecchi controllati da

• Televisioni, radio e altri apparecchi di riproduzione

• Dispositivi di sicurezza elettronici ed elettrici

• Persone con pacemaker o apparecchi acustici

• Dispositivi di misurazione e calibrazione

• Immunità di altri dispositivi nelle vicinanze

• L‘ora del giorno in cui si esegue il lavoro di salda- tura. Per ridurre le possibili radiazioni di interferenza, si raccomanda:

• Congurare e far funzionare correttamente la sal- datrice per ridurre al minimo le possibili emissio- ni nocive.

• E󰀨ettuare regolarmente la manutenzione della sal- datrice e mantenerla in buono stato.

• I cavi di saldatura devono essere completamente srotolati e posati nella maniera più parallela possi- bile sul suolo.

• I dispositivi e gli impianti messi in pericolo dalle ra- diazioni di interferenza dovrebbero essere rimossi dall‘area di saldatura, ove possibile, oppure esse- re schermati.

• Uso di un ltro elettromagnetico che riduce le in- terferenze elettromagnetiche. Misure generali di sicurezza L’utente è responsabile dell’installazione e dell’utiliz- zo corretto dell’apparecchio secondo le istruzioni del fabbricante. Se vengono riscontrati dei guasti elettro- magnetici, è responsabilità dell’utente risolverli con i mezzi ausiliari tecnici riportati sopra al punto “Avver- tenza importante sull’allacciamento elettrico”. m AVVISO! Questo attrezzo elettrico genera un campo magnetico durante l‘esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesio- ni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il fabbricante dell‘impianto medico prima di utilizzare l‘attrezzo elettrico.

Allacciamento alla rete 230 V~ 50 Hz Corrente di saldatura 10 - 130 A Fattore di servizio X 25% 130 A 60% 85 A 100% 65 A E󰀩cienza energetica della fonte di corrente 86 % Tensione a vuoto 85 V Assorbimento di corrente in stato di marcia al minimo 0 W Peso 5,3 kg Con riserva di modiche tecniche!www.scheppach.com

• Aprire l‘imballaggio ed estrarre con cautela l‘appa- recchio.

• Rimuovere il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l‘imballaggio (se presenti).

• Controllare se il contenuto della fornitura è com- pleto.

• Controllare l‘apparecchio e gli accessori per rileva- re l‘eventuale presenza di danni dovuti al trasporto.

• Ove possibile, conservare l‘imballaggio fino alla scadenza della garanzia. m ATTENZIONE! L‘apparecchio e il materiale di imballaggio non sono giocattoli per bambini! I bambini non devo- no giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!

8. Allestimento / Prima della messa

in funzione Montaggio tracolla di trasporto (Fig. B) Applicare la tracolla di trasporto (11) come raffigurato in Fig. (B). Montare lo schermo da saldatore (Fig. C + D) Montare la manopola (14) sullo schermo da saldatore (13), come raffigurato in Fig. D. Montare il vetro di protezione (15) sullo schermo da saldatore (13), come raffigurato in Fig. D. Chiudere poi i tre lati dello schermo da saldatore pie- gandoli. Le due parti laterali sono collegate ciascuna alla parte superiore da due pulsanti automatici. Prima della messa in funzione Collegamento alla linea di alimentazione Prima di collegare il cavo di rete (8) alla linea di ali- mentazione, verificare se i dati della piastrina indica- trice corrispondono ai valori della linea di alimenta- zione messi a disposizione. Collegare la macchina solo a una presa di corrente con massa installata conformemente alle norme con un fusibile di almeno 16A. Pericolo! La spina elettrica può essere sostituita solo da personale elettricista qualificato. Attacco al cavo di saldatura (Fig. E) Pericolo! Eseguire i lavori di collegamento dei cavi di saldatura (9+10) solo se l’apparecchio è scollegato! Collegare i cavi di saldatura come mostrato in Fig. E. A tal fine, collegare le due spine del porta-elettrodo (9) e il morsetto di massa (10) con i relativi innesti rapidi (6/7) e bloccare le spine ruotandole in senso orario. Il cavo con il porta-elettrodo (9) è normalmen- te collegato al polo positivo (6), il cavo con il morsetto di massa (10) al polo negativo (7). Preparazioni per la saldatura Il morsetto di massa (10) è fissato direttamente al pezzo da saldare o alla base su cui è posizionato il pezzo da saldare. Attenzione, assicurarsi che ci sia contatto diretto con il pezzo da saldare. Evitare quindi superfici verniciate e/o materiali isolanti. Il cavo del porta-elettrodo ha un morsetto speciale all’estremità che viene utilizzato per bloccare l’elet- trodo. Lo scudo di protezione per saldatura deve essere sempre utilizzato durante la saldatura. Protegge gli occhi dalla radiazione luminosa emanata dall’arco e consente comunque una visione precisa del pezzo da saldare.

9. Messa in funzione

Accensione/spegnimento (Fig. A) Accendere l’apparecchio portando l’interruttore ON/ OFF (1) su “I”. La spia di controllo per il funzionamen- to (4) inizia ad illuminarsi. Spegnere l’apparecchio, portando l’interruttore ON/OFF (1) su “0”. La spia di controllo per il funzionamento (4) si spegne. Saldatura (Fig. A + E) Effettuare tutti gli allacciamenti elettrici per l’alimen- tazione di corrente nonché per il circuito di saldatura. La maggior parte degli elettrodi rivestiti sono collegati al polo positivo. Tuttavia, ci sono alcuni tipi di elettrodi che si attaccano al polo negativo. Seguire le istruzio- ni del fabbricante per il tipo di elettrodo e la corretta polarità. Adattare opportunamente i cavi di saldatura (9/10) agli attacchi rapidi (6/7). A questo punto, fissare l’estremità non rivestita dell’e- lettrodo nel porta-elettrodo (9) e collegare il morsetto di massa (10) al pezzo di saldatura. Assicurarsi che ci sia un buon contatto elettrico. Accendere l’apparec- chio e impostare la corrente di saldatura sul potenzio- metro (2) a seconda dell’elettrodo utilizzato. Tenere lo scudo di protezione davanti al viso e strofinare la punta dell’elettrodo sul pezzo da saldare in modo da eseguire un movimento simile all’accensione di un fiammifero. Questo è il modo migliore per avviare un arco. Usare un pezzo di prova per verificare se è stato se- lezionato l’elettrodo e l’amperaggio corretti. Avvertenza: Nella seguente tabella è indicata la cor- rente di saldatura da impostare in funzione del diame- tro dell’elettrodo.www.scheppach.com

• Piegature a causa del ssaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.

• Tagli causati dal transito sui cavi di alimentazione.

• Danni all‘isolamento causati dalle operazioni di di- stacco dalla presa a parete.

• Cricche a causa dell‘invecchiamento dell‘isola- mento. Tali cavi di alimentazione elettrica difettosi non pos- sono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all‘isolamento. Controllare regolarmente che i cavi di alimentazio- ne elettrica non siano danneggiati. Assicurarsi che, durante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica. I cavi di alimentazione elettrica devono essere con- formi alle disposizioni VDE e DIN pertinenti. Utiliz- zare soltanto i cavi di alimentazione con la dicitura H05RR-F. La stampa della denominazione del modello sul cavo di alimentazione è obbligatoria.

• La tensione di alimentazione deve essere di 230 V ~.

• I cavi di prolunga no a 25 m di lunghezza devono avere una sezione di 2,5 millimetri quadrati. Gli allacciamenti e le riparazioni all‘impianto elettrico possono essere eseguiti soltanto da un elettricista qualicato. In caso di domande indicare i seguenti dati:

• Dati della piastrina indicatrice della macchina

11. Manutenzione e pulizia

Pericolo! Prima di tutti gli interventi di pulizia staccare la spina di alimentazione. Avvertenza: La saldatrice deve essere mantenuta e revisionata regolarmente per garantirne il corretto funzionamento e il rispetto dei requisiti di sicurezza. Un funzionamento improprio e scorretto può provo- care guasti e danni all‘apparecchio.

• Prima di eseguire qualsiasi lavoro di pulizia sulla saldatrice, scollegare il cavo di rete 8 dalla presa di corrente in modo che l‘apparecchio sia scollegato in modo sicuro dal circuito.

• Pulire regolarmente l‘esterno della saldatrice e dei suoi accessori. Rimuovere lo sporco e la polvere mediante aria, lana per pulire o una spazzola. Elettrodo Ø (mm) Corrente di saldatura (A) 1,6 40 - 50 A 2 40 - 80 A 2,5 60 - 110 A 3,2 80 - 130 A 4,0 120 - 160 A Nota! Non tamponare il pezzo da lavorare con l’elettrodo; questo potrebbe danneggiarlo e rendere difficile l’ac- censione dell’arco. Non appena l’arco si è acceso, cercare di mantenere una distanza dal pezzo da lavorare che corrisponda al diametro dell’elettrodo utilizzato. La distanza deve essere mantenuta il più costante possibile durante la saldatura. L’inclinazione dell’elettrodo nella direzione di lavoro dovrebbe essere di 20/30 gradi. Utilizzare sempre delle pinze per rimuovere gli elet- trodi usati o per spostare le parti appena saldate. Si prega di notare che i porta-elettrodi (9) devono esse- re sempre isolati e conservati dopo la saldatura. La scoria può essere rimossa dal cordone solo dopo che si è raffreddata. Se si prosegue la saldatura in corrispondenza di un cordone di saldatura interrot- to, la scoria deve essere prima rimossa nel punto di attacco. Protezione da surriscaldamento La saldatrice è dotata di una protezione contro il sur- riscaldamento, che protegge il trasformatore di sal- datura dal surriscaldamento. Se la protezione contro il surriscaldamento risponde, la spia di controllo (5) si accende sull’apparecchio. Lasciare raffreddare la saldatrice per un po’ di tempo. Sostituzione del cavo di alimentazione Pericolo! Il cavo di allacciamento alla rete eventualmente dan- neggiato di questo apparecchio deve essere sostitu- ito dal fabbricante o dal suo servizio clienti o da una persona con qualifica analoga per evitare pericoli.

10. Allacciamento elettrico

L‘allacciamento alla rete del cliente e il cavo di prolunga utilizzato devono essere conformi a ta- li norme. Cavo di alimentazione elettrica difettoso Sui cavi di alimentazione elettrica si vericano spes- so danni all‘isolamento. Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione ven- gono fatti passare attraverso nestre o interstizi di porte.www.scheppach.com

Chiedere informazioni ad un negozio specializzato o presso l‘amministrazione comunale! Non smaltire i dispositivi usati insieme ai riuti domestici! Questo simbolo indica che il prodotto non de- ve essere smaltito con i riuti domestici come da direttiva per gli strumenti elettrici ed elet- tronici usati (2012/19/UE) e in base alle leggi nazionali. Questo prodotto deve essere consegnato presso un apposito centro di raccolta. Questo può essere eseguito ad es. restituendo il prodotto vec- chio all‘atto dell‘acquisto di un prodotto simile o con- segnandolo presso un centro di raccolta autorizzato al riciclaggio di strumenti elettrici ed elettronici usa- ti. La gestione impropria di dispositivi usati può ri- percuotersi negativamente sull‘ambiente e sulla sa- lute umana, a causa di sostanze potenzialmente pericolose spesso contenute negli strumenti elettrici ed elettronici. Uno smaltimento corretto del prodotto contribuisce inoltre a sfruttare in modo e󰀩ciente le risorse. Le informazioni sui centri di raccolta per di- spositivi usati sono reperibili presso la propria am- ministrazione comunale, l‘azienda municipalizzata per la nettezza urbana, un centro autorizzato allo smaltimento di strumenti elettrici ed elettronici usati o presso il servizio di nettezza urbana. Avvertenza: I seguenti lavori di manutenzione pos- sono essere eseguiti solo da personale qualificato.

• Il regolatore di corrente, il dispositivo di messa a terra, le linee interne, il dispositivo di accoppiamen- to della torcia di saldatura e le viti di regolazione devono essere sottoposti a regolare manutenzio- ne. Serrare nuovamente le viti allentate e sostituire le viti arrugginite (delle viti di ricambio M4 x 10 sono disponibili in qualsiasi negozio di ferramenta).

• Verificare regolarmente le resistenze di isolamento della saldatrice. Impiegare a tal fine il dispositivo di misurazione appropriato.

• In caso di difetto o qualora sia necessario sostituire parti dell‘apparecchio, si prega di rivolgersi al per- sonale specializzato competente. Informazioni sulle riparazioni Occorre notare che in questo prodotto i seguenti componenti sono soggetti a naturale usura o usura legata all‘uso e sono richiesti i seguenti pezzi come materiali di consumo. Pezzi soggetti a usura*: Porta-elettrodo, morsetto di massa

• non necessariamente compreso nell‘ambito della fornitura!

Per un facile trasporto, appendere la saldatrice in- torno alla spalla con la tracolla di trasporto inclusa o semplicemente trasportala sulla maniglia di traspor- to.

Stoccare l‘apparecchio e i relativi accessori in un luo- go buio, asciutto e non soggetto a gelo, non accessi- bile ai bambini. La temperatura di stoccaggio ideale è compresa tra 5 e 30 °C. Conservare l‘elettroutensile nell‘imballaggio originale. Coprire l‘elettroutensile per proteggerlo da polvere o umidità. Conservare le istruzioni per l‘uso nei pressi dell‘elettroutensile.

14. Smaltimento e riciclaggio

Il presente dispositivo è imballato in modo da evitare danni di trasporto. L‘imballaggio è re- alizzato con una materia prima e può quindi essere riutilizzato o riciclato. Il dispositivo e i relativi accessori sono composti da diversi materiale, come ad es. metallo e plastica. Non smal- tire le batterie con i riuti domestici, nel fuoco o nell‘acqua. Occorre raccogliere, riciclare o smaltire batterie in modo rispettoso nei confronti dell‘ambien- te. Portare i componenti difettosi presso un centro di smaltimento per riuti speciali.www.scheppach.com

15. Risoluzione dei guasti

La seguente tabella indica dei sintomi di malfunzionamento e descrive come porvi rimedio, qualora la macchina non funzionasse correttamente. Se non si riesce a localizzare e risolvere il problema, rivolgersi all‘o󰀩cina del servizio assi- stenza. Guasto Possibile causa Rimedio Non lasciare che la macchina venga avviata Tensione di rete assente Controllare la presa di corrente, il cavo di rete, il cavo, la spina elettrica; farli eventualmente riparare da un elettricista qualicato. Il fusibile principale è intervenuto Controllare il fusibile principale Interruttore ON / OFF difettoso Riparazione da parte del servizio clienti Motore difettoso Riparazione da parte del servizio clienti Nessuna scintilla di accen- sione Morsetto di messa a terra non colle- gato all’apparecchio / Morsetto di massa non applicato al pezzo da lavorare Collegare il morsetto di massa alla saldatrice / Applicare il morsetto di massa al pezzo da lavorarewww.scheppach.com

dichiara la seguente conformità secondo le direttive e le normative UE per l‘articolo
