BEDIENUNGSANLEITUNG WSE860 SCHEPPACH

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!

Inverter Schweißgerät Originalbedienungsanleitung

Rev.Nr. 30/03/2021 WSE860

Erklärung der Symbole auf dem Gerät Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicher- heitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen. Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! EN 60974-1 Europäische Norm für Schweißgeräte zu Lichtbogen-Handschweißen mit begrenzter Einschaltdauer.

Einphasiger statischer Frequenzumformer-Transformator-Gleichrichter Symbol für Lichtbogen-Handschweißenmit umhüllten Stabelektroden Gleichstrom Geeignet zum Schweißen unter erhöhter elektrischer Gefährdung Netzeingang; Anzahl der Phasen sowie Wechselstromsymbol und Bemessungswert der Frequenz

Nennleerlaufspannung

Schweißspannung [V]www.scheppach.com

max höchster Netzstrom Bemessungswert

Effektivwert des größten Netzstromes [A] IP21 S Schutzart

Isolationsklasse Vorsicht! Stromschlaggefahr! Elektrischer Schlag von der Schweißelektrode kann tödlich sein Einatmen von Schweißrauchen kann Ihre Gesundheit gefährden. Elektromagnetische Felder können die Funktion von Herzschrittmachern stören. Schweißfunken können eine Explosion oder einen Brand verursachen. Lichtbogenstrahlen können die Augen schädigen und die Haut verletzen. Verwenden Sie das Gerät nicht im Freien und nie bei Regen! m Achtung! In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betre󰀨en, mit diesem Zeichen versehenwww.scheppach.com

Inhaltsverzeichnis: Seite:

8. Aufbau / Vor Inbetriebnahme ............................................................... 13

14. Entsorgung und Wiederverwertung .......................................................... 15

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

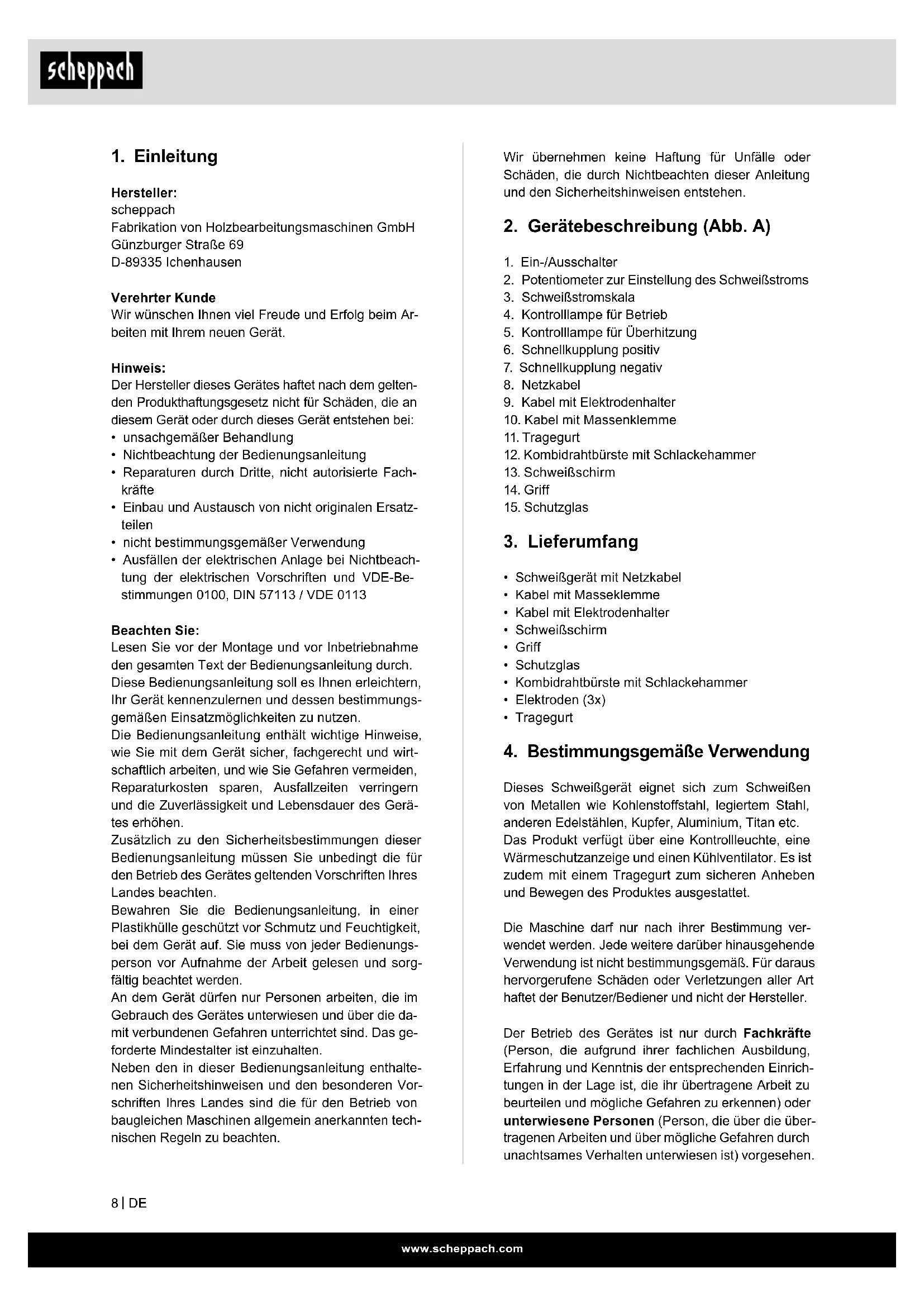

2. Gerätebeschreibung (Abb. A)

2. Potentiometer zur Einstellung des Schweißstroms

3. Schweißstromskala

4. Kontrolllampe für Betrieb

5. Kontrolllampe für Überhitzung

6. Schnellkupplung positiv

7. Schnellkupplung negativ

9. Kabel mit Elektrodenhalter

10. Kabel mit Massenklemme

12. Kombidrahtbürste mit Schlackehammer

• Schweißgerät mit Netzkabel

• Kabel mit Masseklemme

• Kabel mit Elektrodenhalter

• Kombidrahtbürste mit Schlackehammer

4. Bestimmungsgemäße Verwendung

Dieses Schweißgerät eignet sich zum Schweißen von Metallen wie Kohlenstoffstahl, legiertem Stahl, anderen Edelstählen, Kupfer, Aluminium, Titan etc. Das Produkt verfügt über eine Kontrollleuchte, eine Wärmeschutzanzeige und einen Kühlventilator. Es ist zudem mit einem Tragegurt zum sicheren Anheben und Bewegen des Produktes ausgestattet. Die Maschine darf nur nach ihrer Bestimmung ver- wendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Der Betrieb des Gerätes ist nur durch Fachkräfte (Person, die aufgrund ihrer fachlichen Ausbildung, Erfahrung und Kenntnis der entsprechenden Einrich- tungen in der Lage ist, die ihr übertragene Arbeit zu beurteilen und mögliche Gefahren zu erkennen) oder unterwiesene Personen (Person, die über die über- tragenen Arbeiten und über mögliche Gefahren durch unachtsames Verhalten unterwiesen ist) vorgesehen.

Hersteller: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde Wir wünschen Ihnen viel Freude und Erfolg beim Ar- beiten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gelten- den Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung

• Nichtbeachtung der Bedienungsanleitung

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte

• Einbau und Austausch von nicht originalen Ersatz- teilen

• nicht bestimmungsgemäßer Verwendung

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Be- stimmungen 0100, DIN 57113 / VDE 0113 Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungs- gemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirt- schaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerä- tes erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungs- person vor Aufnahme der Arbeit gelesen und sorg- fältig beachtet werden. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die da- mit verbundenen Gefahren unterrichtet sind. Das ge- forderte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthalte- nen Sicherheitshinweisen und den besonderen Vor- schriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten tech- nischen Regeln zu beachten.www.scheppach.com

• Schweißen sie nicht auf Behältern, Gefäßen oder Rohren, die brennbare Flüssigkeit oder Gase enthalten haben. Vermeiden Sie jeden direkten Kontakt mit dem Schweißstromkreis; die Leer- laufspannung, die zwischen Elektrodenzange und Masseklemme auftritt, kann gefährlich sein.

• Lagern oder verwenden Sie das Gerät nicht in feuchter oder in nasser Umgebung oder im Regen

• Schützen Sie die Augen mit dafür bestimmten Schutzgläsern (DIN Grad 9-10). Verwenden Sie Handschuhe und trockene Schutzkleidung, die frei von Öl und Fett ist, um die Haut nicht ultravioletten Strahlungen des Lichtbogens auszusetzen.

• Verwenden Sie das Schweißgerät nicht zum Auf- tauen von Rohren. Beachten Sie!

• Die Lichtstrahlung des Lichtbogens kann die Au- gen schädigen und Verbrennungen auf der Haut hervorrufen.

• Das Lichtbogenschweißen erzeugt Funken und Tropfen von geschmolzenem Metall, das ge- schweißte Arbeitstück beginnt zu glühen und bleibt relativ lange sehr heiß.

• Beim Lichtbogenschweißen werden Dämpfe frei, die möglicherweise schädlich sind. Jeder Elektro- schock kann möglicherweise tödlich sein.

• Nähern Sie sich dem Lichtbogen nicht direkt im Umkreis von 15 m.

• Schützen Sie sich (auch umstehende Personen) gegen die eventuell gefährlichen Effekte des Licht- bogens.

• Warnung: Abhängig von der Netzanschlussbedin- gung am Anschlusspunkt des Schweißgerätes, kann es im Netz zu Störungen für andere Verbrau- cher führen. Achtung! Bei überlasteten Versorgungsnetzen und Stromkrei- sen können während des Schweißens für andere Verbraucher Störungen verursacht werden. Im Zwei- felsfalle ist das Stromversorgungsunternehmen zu Rate zu ziehen. Gefahrenquellen beim Lichtbogenschweißen Beim Lichtbogenschweißen ergeben sich eine Reihe von Gefahrenquellen. Es ist daher für den Schwei- ßer besonders wichtig, nachfolgende Regeln zu be- achten, um sich und andere nicht zu gefährden und Schäden für Mensch und Gerät zu vermeiden.

• Arbeiten auf der Netzspannungsseite, z.B. an Ka- beln, Steckern, Steckdosen usw. nur vom Fach- mann ausführen lassen. Dies gilt insbesondere für das Erstellen von Zwischenkabeln.

• Bei Unfällen Schweißstromquelle sofort vom Netz trennen. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, handwerk- lichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrie- ben sowie bei gleichzusetzenden Tätigkeiten einge- setzt wird.

5. Sicherheitshinweise

m WARNUNG! Lesen Sie alle Sicherheitshin- weise, Anweisungen, Bebilderungen und techni- schen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen ver- ursachen. Unbedingt beachten m ACHTUNG! Verwenden Sie das Gerät nur gemäß seiner Eignung, die in dieser Anleitung aufgeführt wird. Unsachgemäße Handhabung dieser Anlage kann für Personen, Tiere und Sachwerte gefährlich sein. Der Benutzer der Anlage ist für die eigene Sicherheit so- wie für die anderer Personen verantwortlich:

• Lesen Sie unbedingt diese Gebrauchsanweisung und beachten sie die Vorschriften.

• Reparaturen oder/und Wartungsarbeiten dürfen nur von qualifizierten Personen durchgeführt wer- den.

• Es dürfen nur die im Lieferumfang enthaltenen Schweißleitungen oder vom Hersteller empfohlene Zubehöre verwendet werden.

• Sorgen Sie für angemessene Pflege des Gerätes

• Das Gerät sollte während der Funktionsdauer nicht eingeengt oder direkt an der Wand stehen, damit immer genügend Luft durch die Öffnungsschlitze aufgenommen werden kann. Vergewissern Sie sich, dass das Gerät richtig an das Netz ange- schlossen ist. Vermeiden Sie jede Zugbeanspru- chung des Netzkabels. Stecken Sie das Gerät aus, bevor Sie es andernorts aufstellen wollen.

• Achten Sie auf den Zustand der Schweißkabel, der Elektrodenzange sowie der Masseklemmen, Abnützung an der Isolierung und an den strom- führenden Teilen können eine gefährliche Situation hervorrufen und die Qualität der Schweißarbeit mindern.

• Lichtbogenschweißen erzeugt Funken, geschmol- zene Metallteile und Rauch, beachten Sie daher: Alle brennbaren Substanzen und/oder Materialien vom Arbeitsplatz entfernen.

• Überzeugen Sie sich, dass ausreichend Luftzufuhr zur Verfügung steht.www.scheppach.com

• Es ist unbedingt darauf zu achten, dass der Schutz- leiter in elektrischen Anlagen oder Geräten bei Fahrlässigkeit durch den Schweißstrom zerstört werden kann, z.B. die Masseklemme wird auf das Schweißgerätegehäuse gelegt, welches mit dem Schutzleiter der elektrischen Anlage verbunden ist. Die Schweißarbeiten werden an einer Maschi- ne mit Schutzleiteranschluss vorgenommen. Es ist also möglich, an der Maschine zu schweißen, ohne die Masseklemme an dieser angebracht zu haben. In diesem Fall fließt der Schweißstrom von der Masseklemme über den Schutzleiter zur Maschine. Der hohe Schweißstrom kann ein Durchschmelzen des Schutzleiters zur Folge haben.

• Die Absicherungen der Zuleitungen zu den Netz- steckdosen muss den Vorschriften entsprechen. Es dürfen also nach diesen Vorschriften nur dem Leitungsquerschnitt entsprechende Sicherungen bzw. Automaten verwendet werden. Eine Übersi- cherung kann Leitungsbrand bzw. Gebäudebrand- schäden zur Folge haben.

• Verwenden Sie das Schweißgerät nicht im Regen.

• Verwenden Sie das Schweißgerät nicht in feuchter Umgebung.

• Stellen Sie das Schweißgerät nur auf einen ebenen Platz.

• Der Ausgang ist bei einer Umgebungstemperatur von 20 °C bemessen. Die Schweißzeit kann bei hö- heren Temperaturen verringert sein. Gefährdung durch elektrischen Schlag Elektrischer Schlag von einer Schweißelektrode kann tödlich sein. Nicht bei Regen oder Schnee schweißen. Trockene Isolierhandschuhe tragen. Die Elektrode nicht mit bloßen Händen anfassen. Kei- ne nassen oder beschädigten Handschuhe tragen. Schützen Sie sich vor einem elektrischen Schlag durch Isolierungen gegen das Werkstück. Das Ge- häuse der Einrichtung nicht öffnen. Gefährdung durch Schweißrauch Das Einatmen von Schweißrauch kann die Gesund- heit gefährden. Den Kopf nicht in den Rauch halten. Einrichtungen in offenen Bereichen verwenden. Ent- lüftung zum Entfernen des Rauches verwenden. Gefährdung durch Schweißfunken Schweißfunken können eine Explosion oder einen Brand verursachen. Brennbare Stoffe vom Schwei- ßen fernhalten. Nicht neben brennbaren Stoffen schweißen. Schweißfunken können Brände verursa- chen. Einen Feuerlöscher in der Nähe bereithalten und einen Beobachter, der ihn sofort benutzen kann. Nicht auf Trommeln oder irgendwelchen geschlosse- nen Behältern schweißen.

• Wenn elektrische Berührungsspannungen auftre- ten, Gerät sofort abschalten und vom Fachmann überprüfen lassen.

• Auf der Schweißstromseite immer auf gute elektri- sche Kontakte achten.

• Beim Schweißen immer an beiden Händen iso- lierende Handschuhe tragen. Diese schützen vor elektrischen Schlägen (Leerlaufspannung des Schweißstromkreises), vor schädlichen Strahlun- gen (Wärme und UV Strahlungen) sowie vor glü- henden Metall und Schlackenspritzern.

• Festes isolierendes Schuhwerk tragen, die Schuhe sollen auch bei Nässe isolieren. Halbschuhe sind nicht geeignet, da herabfallende, glühende Metall- tropfen Verbrennungen verursachen.

• Geeignete Bekleidung anziehen, keine syntheti- schen Kleidungstücke.

• Nicht mit ungeschützten Augen in den Lichtbogen sehen, nur Schweiß-Schutzschild mit vorschrifts- mäßigen Schutzglas nach DIN verwenden. Der Lichtbogen gibt außer Licht- und Wärmestrahlen, die eine Blendung bzw. Verbrennung verursachen, auch UV-Strahlen ab. Diese unsichtbare ultraviolet- te Strahlung verursacht bei ungenügendem Schutz eine erst einige Stunden später bemerkbare, sehr schmerzhafte Bindehautentzündung. Außerdem hat die UV-Strahlung auf ungeschützte Körperstel- len sonnenbrandschädliche Wirkungen zur Folge.

• Auch in der Nähe des Lichtbogens befindliche Per- sonen oder Helfer müssen auf die Gefahren hin- gewiesen und mit den nötigen Schutzmittel aus- gerüstet werden, wenn notwendig, Schutzwände einbauen.

• Beim Schweißen, besonders in kleinen Räumen, ist für ausreichende Frischluftzufuhr zu sorgen, da Rauch und schädliche Gase entstehen.

• An Behältern, in denen Gase, Treibstoffe, Mineral- öle oder dgl. gelagert werden, dürfen auch wenn sie schon lange Zeit entleert sind, keine Schweiß- arbeiten vorgenommen werden, da durch Rück- stände Explosionsgefahr besteht.

• In feuer- und explosionsgefährdeten Räumen gel- ten besondere Vorschriften.

• Schweißverbindungen, die großen Beanspruchun- gen ausgesetzt sind und unbedingt Sicherheits- forderungen erfüllen müssen, dürfen nur von be- sonders ausgebildeten und geprüften Schweißern ausgeführt werden. Beispiel sind: Druckkessel, Laufschienen, Anhängerkupplungen usw.

• Lichtbogenstrahlen können die Augen schädigen und die Haut verletzen. Hut und Sicherheitsbrille tragen.

• Gehörschutz und hoch geschlossenen Hemdkra- gen tragen.

• Schweißerschutzhelme tragen und auf passende Filtereinstellungen achten.

• Vollständigen Körperschutz tragen.www.scheppach.com

Zusätzlicher Schutz gegen einen Schlag durch Netz- strom im Fehlerfall kann durch Verwendung eines Fehlerstrom-Schutzschalters vorgesehen sein, der bei einem Ableitstrom von nicht mehr als 30 mA be- trieben wird und alle netzbetriebenen Einrichtungen in der Nähe versorgt. Der Fehlerstrom- Schutzschalter muss für alle Stromarten geeignet sein. Es müssen Mittel zum schnellen elektrischen Tren- nen der Schweißstromquelle oder des Schweiß- stromkreises (z.B. Not-Aus-Einrichtung) leicht zu erreichen sein. Bei der Verwendung von Schweiß- geräten unter elektrisch gefährlichen Bedingungen, darf die Ausgangsspannung des Schweißgerätes im Leerlauf nicht höher als 113 V (Scheitelwert) sein. Dieses Schweißgerät darf aufgrund der Ausgangs- spannung in diesen Fällen verwendet werden. Schweißen in engen Räumen Beim Schweißen in engen Räumen kann es zu einer Gefährdung durch toxische Gase (Erstickungsge- fahr) kommen. In engen Räumen darf nur dann ge- schweißt werden, wenn sich unterwiesene Personen in unmittelbarer Nähe aufhalten, die notfalls eingrei- fen können. Hier ist vor Beginn des Schweißprozes- ses eine Bewertung durch einen Experten vorzuneh- men, um zu bestimmen, welche Schritte notwendig sind, um die Sicherheit der Arbeit sicherzustellen und welche Vorsichtsmaßnahmen während des eigent- lichen Schweißvorganges getroffen werden sollten. Summierung der Leerlaufspannungen Wenn mehr als eine Schweißstromquelle gleichzeitig in Betrieb ist, können sich deren Leerlaufspannun- gen summieren und zu einer erhöhten elektrischen Gefährdung führen. Schweißstromquellen müssen so angeschlossen werden, dass diese Gefährdung minimiert wird. Die einzelnen Schweißstromquellen, mit ihren separaten Steuerungen und Anschlüssen, müssen deutlich gekennzeichnet werden, um erken- nen zu lassen, was zu welchem Schweißstromkreis gehört. Verwendung von Schulterschlingen Es darf nicht geschweißt werden, wenn die Schweiß- stromquelle getragen wird, z.B. mit einer Schulter- schlinge. Damit soll verhindert werden:

• Das Risiko, das Gleichgewicht zu verlieren, wenn angeschlossene Leitungen oder Schläuche gezo- gen werden.

• Die erhöhte Gefährdung eines elektrischen Schla- ges, da der Schweißer mit Erde in Berührung kommt, wenn er eine Schweißstromquelle der Klasse I verwendet, deren Gehäuse durch ihren Schutzleiter geerdet ist. Schweißschirmspezifische Sicherheitshinweise

• Überzeugen Sie sich mit Hilfe einer hellen Licht- quelle (z. B. Feuerzeug) immer vor Beginn der Schweißarbeiten von der ordnungsgemäßen Funk- tion des Schweißschirmes.

• Durch Schweißspritzer kann die Schutzscheibe be- schädigt werden. Tauschen Sie beschädigte oder zerkratzte Schutzscheiben sofort aus.

• Ersetzen Sie beschädigte oder stark verschmutzte bzw. verspritzte Komponenten unverzüglich.

• Das Gerät darf nur von Personen betrieben wer- den, die das 16. Lebensjahr vollendet haben.

• Machen Sie sich mit den Sicherheitsvorschriften für das Schweißen vertraut. Beachten Sie hierzu auch die Sicherheitshinweise ihres Schweißgerä- tes.

• Setzen Sie den Schweißschirm immer beim Schweißen auf. Bei Nichtverwendung können Sie sich schwere Netzhautverletzungen zuziehen.

• Tragen Sie während des Schweißens immer Schutzkleidung.

• Verwenden Sie den Schweißschirm nie ohne Schutzscheibe.

• Tauschen Sie für gute Durchsicht und ermüdungs- freies Arbeiten die Schutzscheibe rechtzeitig. Umgebung mit erhöhter elektrischer Gefährdung Beim Schweißen in Umgebungen mit erhöhter elekt- rischer Gefährdung sind folgende Sicherheitshinwei- se zu beachten. Umgebungen mit erhöhter elektrischer Gefährdung sind zum Beispiel anzutreffen:

• An Arbeitsplätzen, an denen der Bewegungs- raum eingeschränkt ist, so dass der Schweißer in Zwangshaltung (z. B. kniend, sitzend, liegend) arbeitet und elektrisch leitfähige Teile berührt;

• An Arbeitsplätzen, die ganz oder teilweise elek- trisch leitfähig begrenzt sind und an denen eine starke Gefährdung durch vermeidbares oder zufäl- liges Berühren durch den Schweißer besteht;

• An nassen, feuchten oder heißen Arbeitsplätzen, an denen Luftfeuchte oder Schweiß den Wider- stand der menschlichen Haut und die Isoliereigen- schaften oder Schutzausrüstung erheblich herab- setzt. Auch eine Metallleiter oder ein Gerüst können eine Umgebung mit erhöhter elektrischer Gefährdung schaffen. In derartiger Umgebung sind isolierte Unterlagen und Zwischenlagen zu verwenden, ferner Stulpen- handschuhe und Kopfbedeckungen aus Leder oder anderen isolierenden Stoffen zu tragen, um den Kör- per gegen Erde zu isolieren. Die Schweißstromquel- le muss sich außerhalb des Arbeitsbereiches bzw. der elektrisch leitfähigen Flächen und außerhalb der Reichweite des Schweißers befinden.www.scheppach.com

• Während der Arbeit muss der Schweißer an sei- nem ganzen Körper durch die Kleidung und den Gesichtsschutz gegen Strahlen und gegen Ver- brennungen geschützt sein.

• An beiden Händen sind Stulpenhandschuhe aus einem geeignetem Stoff (Leder) zu tragen. Sie müssen sich in einem einwandfreien Zustand be- finden.

• Zum Schutz der Kleidung gegen Funkenflug und Verbrennungen sind geeignete Schürzen zu tra- gen. Wenn die Art der Arbeiten z.B. das Überkopf- schweißen, es erfordert, ist ein Schutzanzug und wenn nötig auch Kopfschutz zu tragen.

• Die verwendete Schutzkleidung und das gesamte Zubehör muss der Richtlinie “Persönliche Schutz- ausrüstung” entsprechen. Schutz gegen Strahlen und Verbrennungen

• An der Arbeitstelle durch einen Aushang „Vorsicht nicht in die Flammen sehen!“ auf die Gefährdung der Augen hinweisen. Die Arbeitsplätze sind mög- lichst so abzuschirmen, dass die in der Nähe be- findlichen Personen geschützt sind. Unbefugte sind von den Schweißarbeiten fernzuhalten

• In unmittelbarer Nähe ortsfester Arbeitstellen sol- len die Wände nicht hellfarbig und nicht glänzend sein. Fenster sind mindestens bis Kopfhöhe gegen durchlassen oder Zurückwerfen von Strahlen zu si- chern, z.B. durch geeigneten Anstrich. EMV Geräteklassifizierung ACHTUNG! Dieses Gerät der Klasse A ist nicht für den Gebrauch in Wohnberei- chen vorgesehen, in denen die Strom- versorgung über ein ö󰀨entliches Niederspannungs- Versorgungssystem erfolgt. Es kann, sowohl durch leitungsgebundene als auch durch abgestrahlte HF- Störungen möglicherweise schwierig sein, in die- sen Bereichen elektromagnetische Verträglichkeit si- cherzustellen. Auch wenn das Schweißgerät die Emissionsgrenz- werte gemäß Norm einhält, können Lichtbogen- schweißgeräte dennoch zu elektromagnetischen Störungen in empfindlichen Anlagen und Geräten führen. Für Störungen, die beim Schweißen durch den Lichtbogen entstehen, ist der Anwender verant- wortlich und der Anwender muss geeignete Schutz- maßnahmen treffen. Hierbei muss der Anwender besonders berücksich- tigen:

• Netz-, Steuer-, Signal und Telekommunikationslei- tungen

• Computer und andere mikroprozessorgesteuerte

• Fernseh-, Radio- und andere Wiedergabegeräte

• elektronische und elektrische Sicherheitseinrich- tungen

• Personen mit Herzschrittmachern oder Hörgeräten

• Mess- und Kalibriereinrichtungen

• Störfestigkeit sonstiger Einrichtungen in der Nähe

• die Tageszeit, zu der die Schweißarbeiten durch- geführt werden. Um mögliche Störstrahlungen zu verringern, wird empfohlen:

• Das Schweißgerät einwandfrei zu errichten und zu betreiben, um eine mögliche störende Aussendung zu minimieren.

• Das Schweißgerät regelmäßig zu warten und in ei- nem guten Pegezustand zu halten.

• Schweißleitungen sollten vollständig abgewickelt werden und möglichst parallel auf dem Boden ver- laufen.

• Durch Störstrahlung gefährdete Geräte und An- lagen sollten möglichst aus dem Schweißbereich entfernt werden oder abgeschirmt werden.

• Einsatz eines elektromagnetischen Filters, der die elektromagnetischen Störungen reduziert. Allgemeine Sicherheitsmaßnahmen Der Benutzer ist verantwortlich, das Gerät gemäß den Angaben des Herstellers fachgerecht zu instal- lieren und zu nutzen. Soweit elektromagnetische Stö- rungen festgestellt werden sollten, liegt es in der Ver- antwortung des Benutzers, diese mit den oben unter dem Punkt „Wichtiger Hinweis zum Stromanschluss“ genannten technischen Hilfsmitteln zu beseitigen. m WARNUNG! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen akti- ve oder passive medizinische Implantate beeinträch- tigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultie- ren, bevor das Elektrowerkzeug bedient wird.

Netzanschluss 230 V~ 50 Hz Schweißstrom 10 - 130 A Einschaltdauer X 25% 130 A 60% 85 A 100% 65 A Energiee󰀩zienz der Stromquelle 86 % Leerlaufspannung 85 V Leistungsaufnahme im Leerlauf- zustand 0 W Gewicht 5,3 kgwww.scheppach.com

Technische Änderungen vorbehalten!

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Ver- packungs-/ und Transportsicherungen (falls vor- handen).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. m ACHTUNG! Gerät und Verpackungsmaterialien sind kein Kin- derspielzeug! Kinder dürfen nicht mit Kunststoff- beuteln, Folien und Kleinteilen spielen! Es be- steht Verschluckungs- und Erstickungsgefahr!

8. Aufbau / Vor Inbetriebnahme

Montage Tragegurt (Abb. B) Bringen Sie den Tragegurt (11), wie in Abb. (B) ge- zeigt, an. Schweißschirm montieren (Abb. C + D) Montieren Sie den Griff (14) am Schweißschirm (13), wie in Fig. D dargestellt. Montieren Sie das Schutzglas (15) am Schweiß- schirm (13), wie in Abb. D dargestellt. Klappen Sie anschließend die drei Seiten des Schweißschirms zusammen. Die beiden Seitenteile werden jeweils durch zwei Druckknöpfe mit dem obe- ren Teil verbunden. Vor Inbetriebnahme Anschluss an die Versorgungsleitung Überprüfen Sie vor dem Anschließen des Netzkabels (8) an die Versorgungsleitung, ob die Daten des Ty- penschildes mit den Werten der zur Verfügung stehe den Versorgungsleitung übereinstimmen. Schließen Sie die Maschine nur an eine ordnungs- gemäß installierte Schutzkontakt-Steckdose an, die mit mindestens 16A abgesichert ist. Gefahr! Der Netzstecker darf nur durch eine Elektro- fachkraft ersetzt werden. Anschluss der Schweißkabel (Abb. E) Gefahr! Führen Sie die Anschlussarbeiten der Schweißkabel (9+10) nur dann durch, wenn dass Ge- rät ausgesteckt ist! Schließen Sie die Schweißkabel, wie in Abb. E ge- zeigt, an. Verbinden Sie hierzu die beiden Stecker des Elekt- rodenhalters (9) und der Massenklemme (10) mit den entsprechenden Schnellkupplungen (6/7) und arre- tieren Sie die Stecker, indem Sie diese im Uhrzeiger- sinn drehen. Das Kabel mit dem Elektrodenhalter (9) wird normalerweise an den Plus-Pol (6) angeschlos- sen, das Kabel mit der Masseklemme (10) an den Minus-Pol (7). Schweißvorbereitungen Die Masseklemme (10) wird direkt am Schweißstück oder an der Unterlage, auf der das Schweißstück ab- gestellt ist, befestigt. Achtung, sorgen Sie dafür, dass ein direkter Kontakt mit dem Schweißstück besteht. Meiden Sie daher la- ckierte Oberflächen und / oder Isolierstoffe. Das Elektrodenhalterkabel besitzt am Ende eine Spezialklemme, die zum Einklemmen der Elektrode dient. Das Schweißschutzschild ist während des Schwei- ßens immer zu verwenden. Es schützt die Augen vor der vom Lichtbogen ausgehenden Lichtstrahlung und erlaubt dennoch genau den Blick auf das Schweiß- gut.

9. In Betrieb nehmen

Ein-/Ausschalten (Abb. A) Schalten Sie das Gerät ein, indem Sie den Ein-/Aus- schalter (1) auf “I” stellen. Die Kontrolllampe für Be- trieb (4) beginnt zu leuchten. Schalten Sie das Gerät aus, indem Sie den Ein-/ Ausschalter (1) auf “0” stel- len. Die Kontrolllampe für Betrieb (4) erlischt. Schweißen (Abb. A + E) Nehmen Sie alle elektrischen Anschlüsse für die Stromversorgung sowie für den Schweißstromkreis vor. Die meisten Mantelelektroden werden am Plus- pol angeschlossen. Es gibt jedoch einige Arten von Elektroden, die am Minuspol angeschlossen werden. Befolgen Sie die Angaben des Herstellers bezüglich der Elektrodenart und der richtigen Polarität. Passen Sie die Schweißkabel (9/10) an die Schnellkupplun- gen (6/7) entsprechend an. Befestigen Sie nun das nicht ummantelte Ende der Elektrode im Elektrodenhalter (9) und verbinden Sie die Masseklemme (10) mit dem Schweißstück. Achten Sie dabei darauf, dass ein guter elektrischer Kontakt besteht. Schalten Sie das Gerät ein und stellen Sie den Schweißstrom je nach verwendeter Elektrode am Potentiometer (2) ein. Halten Sie das Schutzschild vor das Gesicht und reiben Sie die Elek- trodenspitze auf dem Schweißstück so, dass Sie eine Bewegung wie beim Anzünden eines Streichholzes ausführen. Dies ist die beste Methode, um einen Lichtbogen zu zünden. Testen Sie auf einem Probestück, ob Sie die richtige Elektrode und Stromstärke gewählt haben.www.scheppach.com

10. Elektrischer Anschluss

Der kundenseitige Netzanschluss sowie die ver- wendete Verlängerungsleitung müssen diesen Vorschriften entsprechen. Schadhafte Elektro-Anschlussleitung An elektrischen Anschlussleitungen entstehen oft Isolationsschäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschluss- leitung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Iso- lationsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Strom- netz hängt. Elektrische Anschlussleitungen müssen den ein- schlägigen VDE- und DIN-Bestimmungen entspre- chen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H05RR-F. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift.

• Die Netzspannung muss 230 V~ betragen.

• Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 2,5 Quadratmillimeter auf- weisen.

Anschlüsse und Reparaturen der elektrischen Aus- rüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschildes

11. Wartung und Reinigung

Gefahr! Ziehen Sie vor allen Reinigungsarbeiten den Netz- stecker. Hinweis: Das Schweißgerät muss für eine einwand- freie Funktion sowie für die Einhaltung der Sicher- heitsanforderungen regelmäßig gewartet und über- holt werden. Unsachgemäßer und falscher Betrieb können zu Ausfällen und Schäden am Gerät führen. Hinweis: Den einzustellenden Schweißstrom in Ab- hängigkeit vom Elektrodendurchmesser entnehmen Sie nachfolgender Tabelle. Elektrode Ø (mm) Schweißstrom (A) 1,6 40 - 50 A 2 40 - 80 A 2,5 60 - 110 A 3,2 80 - 130 A 4,0 120 - 160 A Hinweis! Tupfen Sie nicht mit der Elektrode das Werkstück, es könnte dadurch ein Schaden auftreten und die Zün- dung das Lichtbogens erschweren. Sobald sich der Lichtbogen entzündet hat versuchen Sie eine Distanz zum Werkstück einzuhalten, die dem verwendeten Elektrodendurchmesser entspricht. Der Abstand sollte möglichst konstant bleiben, während Sie schweißen. Die Elektrodenneigung in Arbeits- richtung sollte 20/30 Grad betragen. Benützen Sie immer eine Zange, um verbrauchte Elektroden zu entfernen oder um eben geschweiß- te Stücke zu bewegen. Beachten Sie bitte, dass die Elektrodenhalter (9) nach den Schweißen immer iso- liert abgelegt werden müssen. Die Schlacke darf erst nach dem Abkühlen von der Naht entfernt werden. Wird eine Schweißung an ei- ner unterbrochenen Schweißnaht fortgesetzt, ist erst die Schlacke an der Ansatzstelle zu entfernen. Überhitzungsschutz Das Schweißgerät ist mit einem Überhitzungsschutz ausgestattet, welches den Schweißtrafo vor Über- hitzung schützt. Sollte der Überhitzungsschutz an- sprechen, so leuchtet die Kontrolllampe (5) an Ihrem Gerät. Lassen Sie das Schweißgerät einige Zeit ab- kühlen. Austausch der Netzanschlussleitung Gefahr! Wenn die Netzanschlussleitung dieses Gerätes be- schädigt wird, muss sie durch den Hersteller oder sei- nen Kundendienst oder eine ähnlich qualifizierte Per- son ersetzt werden, um Gefährdungen zu vermeiden.www.scheppach.com

14. Entsorgung und Wiederverwertung

Das Gerät bendet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohsto󰀨 und ist somit wieder verwendbar oder kann dem Rohsto󰀨kreislauf zurückgeführt werden. Das Gerät und des- sen Zubehör bestehen aus verschiedenen Materia- lien, wie z.B. Metall und Kunststo󰀨e. Werfen Sie Bat- terien nicht in den Hausmüll, ins Feuer oder ins Wasser. Batterien sollen gesammelt, recycelt oder umweltfreundlich entsorgt werden. Führen Sie de- fekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwal- tung nach! Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und natio- nalen Gesetzen nicht über den Hausmüll ent- sorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben wer- den. Dies kann z. B. durch Rückgabe beim Kauf ei- nes ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufberei- tung von Elektro- und Elektronik- Altgeräte gesche- hen. Der unsachgemäße Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Sto󰀨e, die häu- g in Elektro- und Elektronik-Altgeräten enthalten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sachge- mäße Entsorgung dieses Produkts tragen Sie außer- dem zu einer e󰀨ektiven Nutzung natürlicher Res- sourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtverwaltung, dem ö󰀨entlich-rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr.

• Bevor Sie Reinigungsarbeiten an dem Schweißge- rät durchführen, ziehen Sie das Netzkabel 8 aus der Steckdose, damit das Gerät sicher vom Strom- kreis getrennt wird.

• Säubern Sie das Schweißgerät, sowie dessen Zubehör regelmäßig von außen. Entfernen Sie Schmutz und Staub mit Hilfe von Luft, Putzwolle oder einer Bürste. Hinweis: Folgende Wartungsarbeiten dürfen nur von ausgewiesenen Fachkräften durchgeführt werden.

• Stromregler, Erdungsvorrichtung, interne Leitun- gen, die Kupplungsvorrichtung des Schweißbren- ners und Einstellschrauben sollten regelmäßig gewartet werden. Ziehen Sie lockere Schrauben wieder fest und tauschen Sie rostige Schrauben aus (Ersatzschrauben M4 x 10 sind in jedem han- delsüblichen Baumarkt erhältlich).

• Überprüfen Sie regelmäßig die Isolationswider- stände des Schweißgeräts. Verwenden Sie dazu das entsprechende Messgerät.

• Im Falle eines Defekts oder bei erforderlichem Austausch von Geräteteilen wenden Sie sich bitte an das entsprechende Fachpersonal. Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Elektrodenhalter, Masseklemme

• nicht zwingend im Lieferumfang enthalten!

Zum einfachen Transport, das Schweißgerät mit dem beiliegenden Tragegurt um die Schulter hängen, oder ganz einfach am Transportgri󰀨 tragen.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30˚C. Bewahren Sie das Elekt- rowerkzeug in der Originalverpackung auf. Decken Sie das Elektrowerkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Be- dienungsanleitung bei dem Elektrowerkzeug auf.www.scheppach.com

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie sie Abhilfe scha󰀨en können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt. Störung Mögliche Ursache Abhilfe Maschine lässt sich nicht ein- schalten Keine Netzspannung Überprüfen Sie die Steckdose, Netzkabel, Kabel, Netzstecker; Lassen Sie sie gegebenen- falls von einem qualizierten Elektriker reparie- ren. Hauptsicherung ist ausgelöst Überprüfen Sie die Hauptsicherung Ein- / Ausschalter defekt Reparatur durch Kundendienst Motor defekt Reparatur durch Kundendienst Kein Zündfunke Masseklemme nicht am Gerät ange- schlossen / Masseklemme nicht am Werkstück angebracht Masseklemme an das Schweißgerät anschlie- ßen / Masseklemme an das Werkstück anbrin- genwww.scheppach.com

CE - Konformitätserklärung Originalkonformitätserklärung CE - Declaration of Conformity CE - Déclaration de conformité scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH, Günzburger Str. 69, D-89335 Ichenhausen

Art.-Nr. / Art. no.: 5906602901 Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. This declaration of conformity is issued under the sole responsibility of the manufacturer. Le fabricant assume seul la responsabilité d‘établir la présente déclaration de conformité. Ichenhausen, den 02.12.2020 __________________________ Unterschrift / Andreas Pecher / Head of Project Managementwww.scheppach.com

HOLZBEARBEITUNGSMASCHINEN GMBH Günzburger Str. 69 D-89335 Ichenhausen Art.-Bezeichnung / Article name: Typenbezeichnung / type designation:

Garantiebedingungen Revisionsdatum 24. März 2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten an- gegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Servicerufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnut- zung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müs- sen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor- Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Ver- sandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar. 5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center (via Post, eMail oder telefonisch). Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung. 6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. Ersatzteile Zubehör DokumenteKontakt Reparaturwww.scheppach.com
