BEDIENUNGSANLEITUNG WSE5000-Multi SCHEPPACH

Erklärung der Symbole auf dem Gerät

Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.

	Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten!
EN 60974-1	Europäische Norm für Schweißgeräte zu Lichtbogen-Handschweißen mit begrenzter Ein-schaltdauer.
	Einphasiger statischer Frequenzumformer-Transformer-Gleichrichter
	Symbol für Lichtbogen-Handschweißen mit umhüllten Stabelektroden (MMA)
	Metall-Inert- und Aktivgas- Schweißen einschließlich der Verwendung von Fülldraht (MIG)
	Symbol für Wolfram-Inertgas- Schweißen (LIFT TIG)
	Gleichstrom
	Geeignet zum Schweißen unter erhöhter elektrischer Gefährdung
	Netzeingang; Anzahl der Phasen sowie Wechselstromsymbol und Bemessungswert der Frequenz
U_0	Nennleerlaufspannung
U_1	Netzspannung
X	Einschaltdauer
I_2	Schweißstrom
U_2	Schweißspannung [V]
I_max	höchster Netzstrom Bemessungswert
I_eff	Effektivwert des größten Netzstromes [A]
IP21S	Schutzart
B	Isolationsklasse
	Vorsicht! Stromschlaggefahr!
	Elektrischer Schlag von der Schweißelektrode kann tödlich sein
	Einatmen von Schweißrauchen kann Ihre Gesundheit gefährden.
	Elektromagnetische Felder können die Funktion von Herzschrittmachern stören.
	Schweißfunken können eine Explosion oder einen Brand verursachen.
	Lichtbogenstrahlen können die Augen schädigen und die Haut verletzen.
	Verwenden Sie das Gerät nicht im Freien und nie bei Regen!
Achtung!	In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen

Inhaltsverzeichnis:

Seite:

1. Einleitung.... 10
2. Gerätebeschreibung (Abb. 1)....10
3. Lieferumfang....11
4. Bestimmungsgemäße Verwendung 11
5. Allgemeine Sicherheitshinweise 11
6. Technische Daten 15
7. Auspacken 16
8. Aufbau....17
9. Vor Inbetriebnahme 17
10. In Betrieb nehmen 18
11. Elektrischer Anschluss 21
12. Wartung und Reinigung 22
13. Lagerung....22
14. Entsorgung und Wiederverwertung 22
15. Störungsabhilfe....23

1. Einleitung

Hersteller:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät.

Hinweis:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanleitung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte

- Einbau und Austausch von nicht originalen Ersatzteilen

- nicht bestimmungsgemäßer Verwendung

- Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE 0113

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch.

Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden.

An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind.

Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung (Abb. 1)

1. Gasanschluss
2. Ein-/Ausschalter
3. Tragegriff
4. Potentiometer für Schweißstromeinstellung
5. Schweißstromanzeige

6. Potentiometer für Drahtvorschub und zur Einstellung der Stromstärke

7. Drahtvorschubanzeige

8. Schlauchpaketanschluss (MIG/MAG)

9. Schnellkupplungsanschluss positiv

10. Schnellkupplungsanschluss negativ

11. Schnellkupplung zur Polarisationsänderung

12. Kombidrahtbürste mit Schlackehammer

13. Schweißschirm

14. Stabelektroden (5x)

15. Stromdüse (4x)

16. Schweißdrahtrolle (2x)

17. Kontrolllampe für Betrieb

18. Kontrolllampe für Überhitzung

19. Schweißverfahren MIG

20. Schweißverfahren MMA

21. Schweißverfahren LIFT TIG

22. Auswahlknopf für Schweißverfahren

23. Schweißdrahtdurchmesser 1.0/AI

24. Schweißdrahtdurchmesser 0.6-0.9

25. Schweißdrahtdurchmesser 1.0

26. Auswahlknopf für Schweißdrahtdurchmesser

27. Schlachpaket

28. Brennertaste

29. Brenner

30. Brennerdüse

31. Elektrodenhalter

32. Masseklemme

3. Lieferumfang

• Bedienungsanleitung
- Schweißgerät
- Schlauchpaket
• Schweißdrahtrolle (2x)
- Stromdüse (4x)
• Stabelektrode (5x)
- Masseklemme
- Elektrodenhalter

4. Bestimmungsgemäße Verwendung

Dieses Schweißgerät eignet sich zum Schweißen von Metallen wie Kohlenstoffstahl, legiertem Stahl, anderen Edelstählen, Kupfer, Aluminium, Titan etc. Das Produkt verfügt über eine Kontrollleuchte, eine Wär-meschutzanzeige und einen Kühlventilator. Es ist zu-dem mit einem Tragegurt zum sicheren Anheben und Bewegen des Produktes ausgestattet.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Der Betrieb des Gerätes ist nur durch Fachkräfte (Person, die aufgrund ihrer fachlichen Ausbildung, Erfahrung und Kenntnis der entsprechenden Einrichtungen in der Lage ist, die ihr übertragene Arbeit zu beurteilen und mögliche Gefahren zu erkennen) oder unterwiesene Personen (Person, die über die übertragenen Arbeiten und über mögliche Gefahren durch unachtsames Verhalten unterwiesen ist) vorgesehen.

Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden.

Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Allgemeine Sicherheitshinweise

⚠️ WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Unbedingt beachten ⚠️ ACHTUNG!

Verwenden Sie das Gerät nur gemäß seiner Eignung, die in dieser Anleitung aufgeführt wird.

Unsachgemäße Handhabung dieser Anlage kann für Personen, Tiere und Sachwerte gefährlich sein. Der Benutzer der Anlage ist für die eigene Sicherheit sowie für die anderer Personen verantwortlich:

• Lesen Sie unbedingt diese Gebrauchsanweisung und beachten sie die Vorschriften.
• Reparaturen oder/und Wartungsarbeiten dürfen nur von qualifizierten Personen durchgeführt werden.
• Es dürfen nur die im Lieferumfang enthaltenen Schweißleitungen oder vom Hersteller empfohlene Zubehöre verwendet werden.
• Sorgen Sie für angemessene Pflege des Gerätes
• Das Gerät sollte während der Funktionsdauer nicht eingeengt oder direkt an der Wand stehen, damit immer genügend Luft durch die Öffnungsschlitze aufgenommen werden kann. Vergewissern Sie sich, dass das Gerät richtig an das Netz angeschlossen ist. Vermeiden Sie jede Zugbeanspruchung des Netzkabels. Stecken Sie das Gerät aus, bevor Sie es andernorts aufstellen wollen.
• Achten Sie auf den Zustand der Schweißkabel, der Elektrodenzange sowie der Masseklemmen, Abnützung an der Isolierung und an den stromführenden Teilen können eine gefährliche Situation hervorrufen und die Qualität der Schweißarbeit mindern.
• Lichtbogenschweißen erzeugt Funken, geschmolzene Metallteile und Rauch, beachten Sie daher: Alle brennbaren Substanzen und/oder Materialien vom Arbeitsplatz entfernen.
• Überzeugen Sie sich, dass ausreichend Luftzufuhr zur Verfügung steht.

• Schweißen sie nicht auf Behältern, Gefäßen oder Rohren, die brennbare Flüssigkeit oder Gase enthalten haben. Vermeiden Sie jeden direkten Kontakt mit dem Schweißstromkreis; die Leerlaufspannung, die zwischen Elektrodenzange und Masseklemme auftritt, kann gefährlich sein.

• Lagern oder verwenden Sie das Gerät nicht in feuchter oder in nasser Umgebung oder im Regen

• Schützen Sie die Augen mit dafür bestimmten Schutzgläsern (DIN Grad 9-10). Verwenden Sie Handschuhe und trockene Schutzkleidung, die frei von Öl und Fett ist, um die Haut nicht ultravioletten Strahlungen des Lichtbogens auszusetzen.
• Verwenden Sie das Schweißgerät nicht zum Auftauen von Rohren.

Beachten Sie!

• Die Lichtstrahlung des Lichtbogens kann die Augen schädigen und Verbrennungen auf der Haut hervorrufen.
- Das Lichtbogenschweißen erzeugt Funken und Tropfen von geschmolzenem Metall, das geschweißte Arbeitstück beginnt zu glühen und bleibt relativ lange sehr heiß.
- Beim Lichtbogenschweißen werden Dämpfe frei, die möglicherweise schädlich sind. Jeder Elektroschock kann möglicherweise tödlich sein.
- Nähern Sie sich dem Lichtbogen nicht direkt im Umkreis von 15 m.
- Schützen Sie sich (auch umstehende Personen) gegen die eventuell gefährlichen Effekte des Lichtbogens.
- Warnung: Abhängig von der Netzanschlussbedingung am Anschlusspunkt des Schweißgerätes, kann es im Netz zu Störungen für andere Verbraucher führen.

Achtung!

Bei überlasteten Versorgungsnetzen und Stromkreisen können während des Schweißens für andere Verbraucher Störungen verursacht werden. Im Zweifelsfalle ist das Stromversorgungsunternehmen zu Rate zu ziehen.

Gefahrenquellen beim Lichtbogenschweißen

Beim Lichtbogenschweißen ergeben sich eine Reihe von Gefahrenquellen. Es ist daher für den Schweißer besonders wichtig, nachfolgende Regeln zu beachten, um sich und andere nicht zu gefährden und Schäden für Mensch und Gerät zu vermeiden.

• Arbeiten auf der Netzspannungsseite, z.B. an Kabeln, Steckern, Steckdosen usw. nur vom Fachmann ausführen lassen. Dies gilt insbesondere für das Erstellen von Zwischenkabeln.
• Bei Unfällen Schweißstromquelle sofort vom Netz trennen.

- Wenn elektrische Berührungsspannungen auftreten, Gerät sofort abschalten und vom Fachmann überprüfen lassen.

- Auf der Schweißstromseite immer auf gute elektrische Kontakte achten.

- Beim Schweißen immer an beiden Händen isolierende Handschuhe tragen. Diese schützen vor elektrischen Schlägen (Leerlaufspannung des Schweißstromkreises), vor schädlichen Strahlungen (Wärme und UV Strahlungen) sowie vor glühenden Metall und Schlackenspritzern.

- Festes isolierendes Schuhwerk tragen, die Schuhe sollen auch bei Nässe isolieren. Halbschuhe sind nicht geeignet, da herabfallende, glühende Metalltropfen Verbrennungen verursachen.

- Geeignete Bekleidung anziehen, keine synthetischen Kleidungstücke.

- Nicht mit ungeschützten Augen in den Lichtbogen sehen, nur Schweiß-Schutzschild mit vorschriftsmäßigen Schutzglas nach DIN verwenden. Der Lichtbogen gibt außer Licht- und Wärmestrahlen, die eine Blendung bzw. Verbrennung verursachen, auch UV-Strahlen ab. Diese unsichtbare ultraviolette Strahlung verursacht bei ungenügendem Schutz eine erst einige Stunden später bemerkbare, sehr schmerzhafte Bindehautentzündung. Außerdem hat die UV-Strahlung auf ungeschützte Körperstellen sonnenbrandschädliche Wirkungen zur Folge.

- Auch in der Nähe des Lichtbogens befindliche Personen oder Helfer müssen auf die Gefahren hingewiesen und mit den nötigen Schutzmittel ausgerüstet werden, wenn notwendig, Schutzwände einbauen.

- Beim Schweißen, besonders in kleinen Räumen, ist für ausreichende Frischluftzufuhr zu sorgen, da Rauch und schädliche Gase entstehen.

- An Behältern, in denen Gase, Treibstoffe, Mineralöle oder dgl. gelagert werden, dürfen auch wenn sie schon lange Zeit entleert sind, keine Schweißarbeiten vorgenommen werden, da durch Rückstände Explosionsgefahr besteht.

- In feuer- und explosionsgefährdeten Räumen gelten besondere Vorschriften.

- Schweißverbindungen, die großen Beanspruchungen ausgesetzt sind und unbedingt Sicherheitsforderungen erfüllen müssen, dürfen nur von besonders ausgebildeten und geprüften Schweißern ausgeführt werden. Beispiel sind: Druckkessel, Laufschienen, Anhängerkupplungen usw.

• Lichtbogenstrahlen können die Augen schädigen und die Haut verletzen. Hut und Sicherheitsbrille tragen.
• Gehörschutz und hoch geschlossenen Hemdkragen tragen.
• Schweißerschutzhelme tragen und auf passende Filtereinstellungen achten.
  • Vollständigen Körperschutz tragen.

⚠️ Achtung

• Es ist unbedingt darauf zu achten, dass der Schutzleiter in elektrischen Anlagen oder Geräten bei Fahrlässigkeit durch den Schweißstrom zerstört werden kann, z.B. die Masseklemme wird auf das Schweißgerätegehäuse gelegt, welches mit dem Schutzleiter der elektrischen Anlage verbunden ist. Die Schweißarbeiten werden an einer Maschine mit Schutzleiteranschluss vorgenommen. Es ist also möglich, an der Maschine zu schweißen, ohne die Masseklemme an dieser angebracht zu haben. In diesem Fall fließt der Schweißstrom von der Masseklemme über den Schutzleiter zur Maschine. Der hohe Schweißstrom kann ein Durchschmelzen des Schutzleiters zur Folge haben.
  • Die Absicherungen der Zuleitungen zu den Netzsteckdosen muss den Vorschriften entsprechen. Es dürfen also nach diesen Vorschriften nur dem Leitungsquerschnitt entsprechende Sicherungen bzw. Automaten verwendet werden. Eine Übersicherung kann Leitungsbrand bzw. Gebäudebrandschäden zur Folge haben.
• Verwenden Sie das Schweißgerät nicht im Regen.
• Verwenden Sie das Schweißgerät nicht in feuchter Umgebung.
• Stellen Sie das Schweißgerät nur auf einen ebenen Platz.
• Der Ausgang ist bei einer Umgebungstemperatur von 20 °C bemessen. Die Schweißzeit kann bei höheren Temperaturen verringert sein.

Gefährdung durch elektrischen Schlag

Elektrischer Schlag von einer Schweißelektrode kann tödlich sein. Nicht bei Regen oder Schnee schweißen. Trockene Isolierhandschuhe tragen. Die Elektrode nicht mit bloßen Händen anfassen. Keine nassen oder beschädigten Handschuhe tragen. Schützen Sie sich vor einem elektrischen Schlag durch Isolierungen gegen das Werkstück. Das Gehäuse der Einrichtung nicht öffnen.

Gefährdung durch Schweißrauch

Das Einatmen von Schweißrauch kann die Gesundheit gefährden. Den Kopf nicht in den Rauch halten. Einrichtungen in offenen Bereichen verwenden. Entlüftung zum Entfernen des Rauches verwenden.

Gefährdung durch Schweißfunken

Schweißfunken können eine Explosion oder einen Brand verursachen. Brennbare Stoffe vom Schweißen fernhalten. Nicht neben brennbaren Stoffen schweißen. Schweißfunken können Brände verursachen. Einen Feuerlöscher in der Nähe bereithalten und einen Beobachter, der ihn sofort benutzen kann. Nicht auf Trommeln oder irgendwelchen geschlossenen Behältern schweißen.

Schweißschirmspezifische Sicherheitshinweise

• Überzeugen Sie sich mit Hilfe einer hellen Lichtquelle (z. B. Feuerzeug) immer vor Beginn der Schweißarbeiten von der ordnungsgemäßen Funktion des Schweißschirmes.
• Durch Schweißspritzer kann die Schutzscheibe beschädigt werden. Tauschen Sie beschädigte oder zerkratzte Schutzscheiben sofort aus.
• Ersetzen Sie beschädigte oder stark verschmutzte bzw. verspritzte Komponenten unverzüglich.
• Das Gerät darf nur von Personen betrieben werden, die das 16. Lebensjahr vollendet haben.
• Machen Sie sich mit den Sicherheitsvorschriften für das Schweißen vertraut. Beachten Sie hierzu auch die Sicherheitshinweise ihres Schweißgerätes.
• Setzen Sie den Schweißschirm immer beim Schweißen auf. Bei Nichtverwendung können Sie sich schwere Netzhautverletzungen zuziehen.
• Tragen Sie während des Schweißens immer Schutzkleidung.
• Verwenden Sie den Schweißschirm nie ohne Schutzscheibe.
• Tauschen Sie für gute Durchsicht und ermüdungsfreies Arbeiten die Schutzscheibe rechtzeitig.

Umgebung mit erhöhter elektrischer Gefährdung

Beim Schweißen in Umgebungen mit erhöhter elektrischer Gefährdung sind folgende Sicherheitshinweise zu beachten.

Umgebungen mit erhöhter elektrischer Gefährdung sind zum Beispiel anzutreffen:

- An Arbeitsplätzen, an denen der Bewegungsraum eingeschränkt ist, so dass der Schweißer in Zwangshaltung (z. B. kniend, sitzend, liegend) arbeitet und elektrisch leitfähige Teile berührt;

• An Arbeitsplätzen, die ganz oder teilweise elektrisch leitfähig begrenzt sind und an denen eine starke Gefährdung durch vermeidbares oder zufälliges Berühren durch den Schweißer besteht;
• An nassen, feuchten oder heißen Arbeitsplätzen, an denen Luftfeuchte oder Schweiß den Widerstand der menschlichen Haut und die Isoliereigenschaften oder Schutzausrüstung erheblich herabsetzt.

Auch eine Metallleiter oder ein Gerüst können eine Umgebung mit erhöhter elektrischer Gefährdung schaffen.

In derartiger Umgebung sind isolierte Unterlagen und Zwischenlagen zu verwenden, ferner Stulpenhandschuhe und Kopfbedeckungen aus Leder oder anderen isolierenden Stoffen zu tragen, um den Körper gegen Erde zu isolieren. Die Schweißstromquelle muss sich außerhalb des Arbeitsbereiches bzw. der elektrisch leitfähigen Flächen und außerhalb der Reichweite des Schweißers befinden.

Zusätzlicher Schutz gegen einen Schlag durch Netzstrom im Fehlerfall kann durch Verwendung eines Fehlerstrom-Schutzschalters vorgesehen sein, der bei einem Ableitstrom von nicht mehr als 30 mA betrieben wird und alle netzbetriebenen Einrichtungen in der Nähe versorgt. Der Fehlerstrom-

Schutzschalter muss für alle Stromarten geeignet sein.

Es müssen Mittel zum schnellen elektrischen Trennen der Schweißstromquelle oder des Schweißstromkreises (z.B. Not-Aus-Einrichtung) leicht zu erreichen sein. Bei der Verwendung von Schweißgeräten unter elektrisch gefährlichen Bedingungen, darf die Ausgangsspannung des Schweißgerätes im Leerlauf nicht höher als 113 V (Scheitelwert) sein. Dieses Schweißgerät darf aufgrund der Ausgangsspannung in diesen Fällen verwendet werden.

Schweißen in engen Räumen

Beim Schweißen in engen Räumen kann es zu einer Gefährdung durch toxische Gase (Erstickungsgefahr) kommen. In engen Räumen darf nur dann geschweißt werden, wenn sich unterwiesene Personen in unmittelbarer Nähe aufhalten, die notfalls eingreifen können. Hier ist vor Beginn des Schweißprozesses eine Bewertung durch einen Experten vorzunehmen, um zu bestimmen, welche Schritte notwendig sind, um die Sicherheit der Arbeit sicherzustellen und welche Vorsichtsmaßnahmen während des eigentlichen Schweißvorganges getroffen werden sollten.

Summierung der Leerlaufspannungen

Wenn mehr als eine Schweißstromquelle gleichzeitig in Betrieb ist, können sich deren Leerlaufspannungen summieren und zu einer erhöhten elektrischen Gefährdung führen. Schweißstromquellen müssen so angeschlossen werden, dass diese Gefährdung minimiert wird. Die einzelnen Schweißstromquellen, mit ihren separaten Steuerungen und Anschlüssen, müssen deutlich gekennzeichnet werden, um erkennen zu lassen, was zu welchem Schweißstromkreis gehört.

Verwendung von Schulterschlingen

Es darf nicht geschweißt werden, wenn die Schweißstromquelle getragen wird, z.B. mit einer Schulterschlinge.

Damit soll verhindert werden:

• Das Risiko, das Gleichgewicht zu verlieren, wenn angeschlossene Leitungen oder Schläuche gezogen werden.
  • Die erhöhte Gefährdung eines elektrischen Schlages, da der Schweißer mit Erde in Berührung kommt, wenn er eine Schweißstromquelle der Klasse I verwendet, deren Gehäuse durch ihren Schutzleiter geerdet ist.

Schutzkleidung

• Während der Arbeit muss der Schweißer an seinem ganzen Körper durch die Kleidung und den Gesichtsschutz gegen Strahlen und gegen Verbrennungen geschützt sein.
• An beiden Händen sind Stulpenhandschuhe aus einem geeignetem Stoff (Leder) zu tragen. Sie müssen sich in einem einwandfreien Zustand befinden.
• Zum Schutz der Kleidung gegen Funkenflug und Verbrennungen sind geeignete Schürzen zu tragen. Wenn die Art der Arbeiten z.B. das Überkopfschweißen, es erfordert, ist ein Schutzanzug und wenn nötig auch Kopfschutz zu tragen.
• Die verwendete Schutzkleidung und das gesamte Zubehör muss der Richtlinie "Persönliche Schutzausrüstung" entsprechen.

Schutz gegen Strahlen und Verbrennungen

- An der Arbeitstelle durch einen Aushang „Vorsicht nicht in die Flammen sehen!“ auf die Gefährdung der Augen hinweisen. Die Arbeitsplätze sind möglichst so abzuschirmen, dass die in der Nähe befindlichen Personen geschützt sind. Unbefugte sind von den Schweißarbeiten fernzuhalten

- In unmittelbarer Nähe ortsfester Arbeitstellen sollen die Wände nicht hellfarbig und nicht glänzend sein. Fenster sind mindestens bis Kopfhöhe gegen durchlassen oder Zurückwerfen von Strahlen zu sichern, z.B. durch geeigneten Anstrich.

EMV Geräteklassifizierung

ACHTUNG! Dieses Gerät der Klasse A ist nicht für den Gebrauch in Wohnbereichen vorgesehen, in denen die Stromversorgung über ein öffentliches

Niederspannungs-Versorgungssystem erfolgt. Es kann, sowohl durch leitungsgebundene als auch durch abgestrahlte HF-Störungen möglicherweise schwierig sein, in diesen Bereichen elektromagnetische Verträglichkeit sicherzustellen.

Auch wenn das Schweißgerät die Emissionsgrenzwerte gemäß Norm einhält, können Lichtbogenschweißgeräte dennoch zu elektromagnetischen Störungen in empfindlichen Anlagen und Geräten führen. Für Störungen, die beim Schweißen durch den Lichtbogen entstehen, ist der Anwender verantwortlich und der Anwender muss geeignete Schutzmaßnahmen treffen.

Hierbei muss der Anwender besonders berücksichtigen:

• Netz-, Steuer-, Signal und Telekommunikationsleitungen
• Computer und andere mikroprozessorgesteuerte
• Geräte
• Fernseh-, Radio- und andere Wiedergabegeräte
• elektronische und elektrische Sicherheitseinrichtungen
• Personen mit Herzschrittmachern oder Hörgeräten
  • Mess- und Kalibriereinrichtungen
  • Störfestigkeit sonstiger Einrichtungen in der Nähe
• die Tageszeit, zu der die Schweißarbeiten durchgeführt werden.

Um mögliche Störstrahlungen zu verringern, wird empfohlen:

• Das Schweißgerät einwandfrei zu errichten und zu betreiben, um eine mögliche störende Aussendung zu minimieren.
• Das Schweißgerät regelmäßig zu warten und in einem guten Pflegezustand zu halten.

• Schweißleitungen sollten vollständig abgewickelt werden und möglichst parallel auf dem Boden verlaufen.

• Durch Störstrahlung gefährdete Geräte und Anlagen sollten möglichst aus dem Schweißbereich entfernt werden oder abgeschirmt werden.

• Einsatz eines elektromagnetischen Filters, der die elektromagnetischen Störungen reduziert.

Allgemeine Sicherheitsmaßnahmen

Der Benutzer ist verantwortlich, das Gerät gemäß den Angaben des Herstellers fachgerecht zu installieren und zu nutzen. Soweit elektromagnetische Störungen festgestellt werden sollten, liegt es in der Verantwortung des Benutzers, diese mit den oben unter dem Punkt „Wichtiger Hinweis zum Stromanschluss“ genannten technischen Hilfsmitteln zu beseitigen.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

6. Technische Daten

Abmessung L x B x H 415 x 201 x 249 mm

Netzspannung U1	230V~ / 50/60 Hz
Leistungsaufnahme P1 5,75 W
Schutzart F
Isolationsklasse IP 21S
Kühlart AF
Gewicht der Schweiß-drahttrommel	max. 5 kg

Gewicht 5,3 kg

MIG / Fülldraht - Schweißen

Leerlaufspannung U_0	76 V~
Arbeitsspannung U_2	15,5 - 22 V~
Schweißstrom I_2	30 - 160 A
Höchster NetzstromBemessungswert I_max	25 A
Effektivwert des größten Netzstromes I_eff	11,2 A
Energieeffizienz der Stromquelle	83%
Leistungsaufnahme im Leerlaufzustand	20 W
Schweißdraht ∅ 0,6 - 1,0 mm
Einschaltdauer X
20% 160 A
60% 93 A
100% 72 A

MMA - Schweißen

Leerlaufspannung U_0	76 V~
Arbeitsspannung U_2	20,4 - 25,6 V~
Schweißstrom I_2	10 - 140 A
Höchster Netzstrom Bemessungswert I_max	26,2 A
Effektivwert des größten Netzstromes I_eff	11,7 A
Energieeffizienz der Stromquelle	85 %
Einschaltdauer X
20% 140 A
60% 82 A
100% 63 A

LIFT TIG - Schweißen

Leerlaufspannung U_0	76 V~
Arbeitsspannung U_2	10,4 - 18 V~
Schweißstrom I_2	10 - 200 A
Höchster NetzstromBemessungswert I_max	26,8 A
Effektivwert des größten Netzstromes I_eff	12 A
Energieeffizienz der Stromquelle	81%
Leistungsaufnahme im Leerlaufzustand	20 W
Einschaltdauer X
20% 200 A
60% 117 A
100% 90 A

Technische Änderungen vorbehalten!

7. Auspacken

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Bedienungsanleitung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Gerätes an.

⚠️ WARNING!

Gerät und Verpackungsmaterial sind kein Kinder- spielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

8. Aufbau

Schweißschirm montieren (Abb. 3 + 4)

Montieren Sie den Griff (b) am Schweißschirm (c).

Montieren Sie das Schutzglas (a) am Schweißschirm (c).

Klappen Sie anschließend die drei Seiten des Schweißschirms zusammen. Die beiden Seitenteile werden jeweils durch zwei Druckknöpfe mit dem oberen Teil verbunden.

Schlauchpaket anbringen (Abb. 5 + 6)

Schlauchpaket (27) in den Anschluss (8) einführen und festschrauben.

Montage Schweißdrahtrolle (Abb. 7 - 10)

• Öffnen Sie die Abdeckung für die Drahtvorschub-einheit, indem Sie die Verrieglung (d) nach oben drücken.
  Nun sehen Sie die Drahtvorschubeinheit und die Schweißdrahtrolle (Abb. 8 - 9).
• Entriegeln Sie die Rollenlagerung (f).
• Drahtrolle vollständig von der Verpackung befreien, sodass diese Problemlos abgerollt werden kann.
• Drahtrolle wieder in die Rollenlagerung einbauen, achte Sie darauf, dass die Rolle auf der Seite der Drahtführung (g) abgewickelt wird.
• Nun die Justierschraube (h) nach unten drücken und die Druckrolle (j) nach oben klappen. (Abb. 9)
• Öffnen Sie die Abdeckung (i) um die Vorschubrolle zu Prüfen.
• Auf der oberen Seite der Vorschubrolle ist die entsprechend Drahtstärke angegeben, sollte das angegebene Maß nicht der Drahtstärke entsprechen, drehen Sie die Vorschubrolle, gegebenenfalls tauschen Sie diese aus.
• Nehmen Sie nun das Drahtende aus dem Spulenrand und knipsen Sie dieses mit einem Seitenschneider oder einer Drahtschere ab, achten Sie darauf das der Draht sich nicht abrollt.
• Führen Sie nun den Draht durch die Drahtführung (g) entlang der Vorschubrolle in die Schlauchpaketaufnahme (Abb. 9).
• Spannen Sie die Druckrolle (j) wieder an.
• Entfernen Sie die Brennerdüse (m) indem Sie diese einfach abziehen. Drehen Sie auch die Stromdüse (l) heraus.
• Legen Sie das Schlauchpaket (27) möglichst gerade vor dem Schweißgerät aus.
• Schalten Sie das Schweißgerät an, stellen Sie dazu den Ein-/Ausschalter (2) auf die Position „ON“.

- Drücken Sie nun die Brennertaste (28) um den Drahtvorschub zu aktivieren. Drücken Sie die taste solange bis der Draht vorne am Brenner herauskommt. Achten Sie dabei auf die Vorschubrolle, sollte diese durchdrehen, spannen Sie die Druckrolle (j) mit der Justierschraube (h).

Fassen Sie wären des Vorgangs den Schweißdraht nicht an, es besteht Verletzungsgefahr!

• Sobald der Draht ca. 5 cm vorne herausragt, die Brennertaste wieder loslassen. Anschließend schalten Sie das Gerät wieder aus und ziehen den Netzstecker!
• Schrauben Sie nun die Stromdüse (I) wieder ein, achten Sie darauf das die Stromdüse dem Durchmesser des verwendeten Schweißdrahtes übereinstimmt.
• Zum Schluss bringen Sie Brennerdüse (m) wieder an.

9. Vor Inbetriebnahme

Auswahlknopf für Schweißverfahren (22)

Mit dem Auswahlknopf für Schweißverfahren können Sie das von Ihnen gewünschte Schweißverfahren wählen.

Auswahlknopf für Schweißdrahtdurchmesser (26)

Mit dem Auswahlknopf für Schweißdrahtdurchmesser können Sie Ihren eingesetzten Draht auswählen.

Potentiometer für Drahtvorschub und zur Einstellung des Stromstärke (6)

Mit dem Potentiometer können Sie beim MMA und LIFT TIG Schweißverfahren die Schweißspannung einstellen.

Beim MIG Schweißverfahren können Sie damit den Drahtvorschub regulieren.

Potentiometer für Schweißspannung (4)

Mit dem Potentiometer für Schweißspannung können Sie beim MIG Schweißverfahren die Schweißspannungseinstellung vornehmen. Beim MMA Schweißverfahren stellen Sie die Arc-Force ein.

10. In Betrieb nehmen

⚠️ Achtung!

Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

Hinweis: Je nach Anwendung werden unterschiedliche Schweißdrähte benötigt. Mit diesem Gerät können Schweißdrähte mit einem Durchmesser von 0,6 – 1,0 mm verwendet werden.

Vorschubrolle, Schweißdüse und Drahtquerschnitt müssen immer zueinander passen. Das Gerät ist geeignet für Drahtrollen bis zu maximal 5000 g.

Verwenden Sie Aluminiumdraht zum Schweißen von Aluminium und Stahldraht zum Schweißen von Stahl und Eisen.

Geräteeinstellung zum Schweißen mit Schutzgas

1 Wählen Sie auf dem Auswahlknopf (22) die Funktion MIG-Schweißen (19).
2 a. Schließen Sie das Masseklemme (32) an den Minus-Pol (10) an und arretieren Sie den Stecker, indem Sie diesen im Uhrzeigersinn drehen.
b. Das Kabel für den Polaritätswechsel (11) muss an den Plus-Pol (9) angeschlossen werden und arretieren Sie den Stecker, indem Sie diesen im Uhrzeigersinn drehen.
c. Schließen Sie das Schlauchpaket (27) an den Anschluss (8) und fixieren Sie diesen, indem Sie die Mutter an der Anschlussstelle festdrehen.
d. Den entsprechenden Schweißdraht einlegen und die Gasflasche an den Anschluss (1) an der Rückseite des Gerätes anschließen.

3 Das Netzkabel anschließen und die Stromversorgung aktivieren; nach Anschluss des Massekabels kann mit dem Schweißvorgang begonnen werden.

MIG Schweißen

• Verbinden Sie die Masseklemme (32) mit dem zu schweißenden Werkstück. Achten Sie darauf, dass ein guter elektrischer Kontakt besteht.
• An der zu schweißenden Stelle muss das Werkstück von Rost und Farbe befreit werden.
• Wählen Sie den gewünschten Schweißstrom je nach Schweißdrahtdurchmesser, Materialstärke und gewünschter Einbrenntiefe.
• Führen Sie die Brennerdüse (30) an die Stelle des Werkstücks, an der geschweißt werden soll und halten Sie das Schweißschutzschild vor das Gesicht.

- Betätigen Sie die Brennertaste (28), um den Schweißdraht zu fördern. Brennt der Lichtbogen, fördert das Gerät Schweißdraht in das Schweißbad.

- Die optimale Einstellung des Schweißstroms ermitteln Sie anhand von Tests auf einem Probestück. Ein gut eingestellter Lichtbogen hat einen weichen, gleichmäßigen Summton.

- Bei einem rauen oder harten Knattern schalten Sie in eine höhere Leistungsstufe (Schweißstrom erhöhen).

- Ist die Schweißlinse groß genug, wird der Brenner (29) langsam an der gewünschten Kante entlanggeführt. Der Abstand zwischen Brennerdüse und Werkstück sollte möglichst kurz sein (keinesfalls größer als 10 mm).

- Gegebenenfalls leicht pendeln, um das Schweißbad etwas zu vergrößern. Für die weniger Erfahrenen besteht die erste Schwierigkeit in der Bildung eines vernünftigen Lichtbogens. Dafür muss der Schweißstrom richtig eingestellt werden.

- Die Einbrenntiefe (entspricht der Tiefe der Schweißnaht im Material) sollte möglichst tief sein, das Schweißbad jedoch nicht durch das Werkstück hindurch fallen.

- Ist der Schweißstrom zu niedrig, kann der Schweißdraht nicht richtig abschmelzen. Infolgedessen taucht der Schweißdraht immer wieder in das Schweißbad bis aufs Werkstück ein.

• Die Schlacke darf erst nach dem Abkühlen von der Naht entfernt werden. Um eine Schweißung an einer unterbrochenen Naht fortzusetzen:

- Entfernen Sie zuerst die Schlacke an der Ansatzstelle.

- In der Nahtfuge wird der Lichtbogen gezündet, zur Anschlussstelle geführt, dort richtig aufgeschmolzen und anschließend die Schweißnaht weitergeführt

Einstellung geeigneter Parameter von Strom und Spannung zum Schweißen von Aluminium mit Aluminiumdraht.

Zum Schweißen von Aluminium werden niedrigere Spannungen als zum Schweißen von Eisen/ Stahl empfohlen. Zur Einstellung des entsprechenden Spannungsbereichs kann wie folgt verfahren werden:

- Bereiten Sie das Gerät, wie zuvor unter „Geräte-einstellung zum Schweißen mit Schutzgas“ beschrieben, vor. Wählen zum Schweißen von Aluminiumdraht die Einstellung „1.0/Al (23)“ durch Betätigen der Wahltaste (26) aus.

- Jetzt kann die Spannung beim MIG-Schweißen in einem niedrigeren, zum Aluminiumschweißen geeigneten, Spannungsbereich variiert werden. Wird der Drehschalter für Schweißstromeinstellung (4) gedreht werden, so kann der Schweißstrom variiert werden. Zum Schweißen von 2 mm Aluminiumblech können als Richtwerte 14,5 Volt und ein Strom von 91 Ampere eingestellt werden. Die optimalen Schweißeinstellungen sollten an einem Probewerkstück ermittelt werden.

Achtung! Beachten Sie, dass der Brenner nach dem Schweißen immer auf einer isolierten Ablage abgelegt werden muss.

- Schalten Sie das Schweißgerät nach Beendigung der Schweißarbeiten und bei Pausen immer aus, und ziehen Sie stets den Netzstecker aus der Steck-dose

Schweißnaht erzeugen

Stechnaht oder stoßendes Schweißen

Der Brenner wird nach vorne geschoben. Ergebnis: Die Einbrandtiefe ist kleiner, Nahtbreite größer, Nahtoberraupe (sichtbare Oberfläche der Schweißnaht) flacher und die Bindefehlertoleranz (Fehler in der Materialverschmelzung) größer.

Schleppnaht oder ziehendes Schweißen

Der Brenner wird von der Schweißnaht weggezogen. Ergebnis: Einbrandtiefe größer, Nahtbreite kleiner, Nahtoberraupe höher und die Bindefehlertoleranz kleiner.

Schweißverbindungen

Es gibt zwei grundlegende Verbindungsarten in der Schweißtechnik: Stumpfnaht- (Außenecke) und Kehlnahtverbindung (Innenecke und Überlappung).

Stumpfnahtverbindungen

Bei Stumpfnahtverbindungen bis zu 2 mm Materialstärke werden die Schweißkanten vollständig aneinander gebracht. Für größere Stärken sollte ein Abstand von 0,5 - 4 mm gewählt werden. Der ideale Abstand hängt von dem geschweißten Material (Aluminium bzw. Stahl), der Materialzusammensetzung sowie der gewählten Schweißart ab. Dieser Abstand sollte an einem Probewerkstück ermittelt werden.

Flache Stumpfnahtverbindungen

Schweißungen sollten ohne Unterbrechung und mit ausreichender Eindringtiefe ausgeführt werden, daher ist eine gute Vorbereitung äußerst wichtig. Die Qualität des Schweißergebnisses wird beeinflusst durch: die Stromstärke, den Abstand zwischen den Schweißkanten, die Neigung des Brenners und den Durchmesser des Schweißdrahtes. Je steiler der Brenner gegenüber dem Werkstück gehalten wird, desto höher ist die Eindringtiefe und umgekehrt.

Kehlnahtverbindungen

Eine Kehlnaht entsteht, wenn die Werkstücke senkrecht zueinanderstehen. Die Naht sollte die Form eines Dreiecks mit gleichlangen Seiten und einer leichten Kehle haben.

Überlappungsschweißverbindungen

Die gebräuchlichste Vorbereitung ist die mit geraden Schweißkanten. Die Schweißung lässt sich durch eine normale Winkelschweißnaht lösen. Die beiden Werkstücke müssen so nah wie möglich aneinandergebracht werden.

Um Verformungen, die während der Materialhärtung eintreten können, zuvorzukommen oder zu verringern, ist es gut, die Werkstücke mit einer Vorrichtung zu fixieren. Es ist zu vermeiden, die verschweißte Struktur zu versteifen, damit Brüche in der Schweißung vermieden werden. Diese Schwierigkeiten können verringert werden, wenn die Möglichkeit besteht, das Werkstück so zu drehen, dass die Schweißung in zwei entgegengesetzten Durchgängen durchgeführt werden kann.

Drahtdruchmesser in mm x 10 = Gasfluss in l/min Für einen 0,8 mm Draht ergibt sich z.B. ein Wert von ca. 8 l/min.

Geräteeinstellung zum Schweißen ohne Schutzgas

Wenn Sie Fülldraht mit integriertem Schutzgas verwenden, muss kein externes Schutzgas zugeführt werden.

• Verbinden Sie zunächst das Polaritätswechsel (11) mit dem mit Minus-Pol (10). Arretieren Sie den Stecker, indem Sie diesen im Uhrzeigersinn drehen. Schließen Sie das Schlauchpaket (27) an den Anschluss (8) und fixieren Sie diesen, indem Sie die Mutter an der Anschlussstelle festdrehen.
• Verbinden Sie dann die Masseklemme (32) mit dem entsprechenden mit dem Plus-Pol (9) und drehen Sie den Anschluss zur Fixierung im Uhrzeigersinn.

- Setzen Sie die Fülldraht ein wie unter „Montage Schweißdrahtrolle“ beschrieben ein.

Geräteeinstellung zum Schweißen mit Stabelektrode

1 Wählen Sie auf dem Auswahlknopf (22) die Funktion MMA - Schweißen.

2 Schließen Sie das Massekabel (32) an den Plus-Pol (9) gekennzeichnete Anschlussstelle an und arretieren Sie den Stecker, indem Sie diesen im Uhrzeigersinn drehen.

3 Als Nächstes verbinden Sie das Schweißkabel am Minus-Pol (10) gekennzeichnete Anschlussstelle an und arretieren Sie den Stecker, indem Sie diesen im Uhrzeigersinn drehen. HINWEIS! Die Polarität der Drähte kann variieren! Sämtliche Informationen bezüglich der Polarisierung sollten auf der Verpackung der vom Hersteller gelieferten Elektroden vorhanden sein!

4 Jetzt kann das Netzkabel angeschlossen und die Stromversorgung aktiviert werden; nach Anschluss des Massekabels an das Schweißgerät kann mit der Arbeit begonnen werden.

MMA - Schweißen

- Bereiten Sie das Gerät, wie zuvor unter „Geräte-einstellung zum Schweißen mit Stabelektrode“ beschrieben, vor.

- Legen Sie gemäß der Vorgaben geeignete Schutzkleidung an und bereiten Sie ihren Arbeitsplatz vor.

- Schließen Sie die Masseklemme (32) an das Werkstück an.

- Klemmen Sie die Elektrode in den Elektrodenhalter (31).

- Schalten Sie das Gerät ein, indem Sie den Ein-/Ausschalter (2) auf Position „I“ („ON“) stellen.

- Wählen Sie den Modus „MMA“ durch Betätigen der Wahltaste (22), bis das Indikatorlämpchen neben „MMA (20)“ leuchtet.

- Stellen Sie den Schweißstrom mit dem Potentiometer für Schweißstromeinstellung (4) je nach verwendeter Elektrode ein.

- Halten Sie den Schweißschutzschild vor das Gesicht und beginnen Sie mit dem Schweißvorgang.

- Um den Arbeitsvorgang zu beenden, stellen Sie den Ein-/Ausschalter (2) auf Position „O“(„OFF“).

Elektrode ∅ (mm)	Schweißstrom (A)
1,6 25 - 40 A
2 40 - 60 A
2,5 50 - 80 A
3,2 80 - 130 A
4,0 130 - 180 A

△ Achtung!: Die Masseklemme (32) und der Elektrodenhalter (31)/die Elektrode dürfen nicht in direkten Kontakt gebracht werden.

⚠ Achtung!: Tupfen Sie nicht mit der Elektrode auf das Werkstück. Es könnte beschädigt und die Zündung des Lichtbogens erschwert werden. Sobald sich der Lichtbogen entzündet hat, versuchen Sie eine Distanz zum Werkstück einzuhalten, die dem verwendeten Elektrodendurchmesser entspricht. Der Abstand sollte möglichst konstant bleiben, während Sie schweißen. Die Elektrodenneigung in Arbeitsrichtung sollte 20–30 Grad betragen.

⚠ Achtung!: Benutzen Sie immer eine Zange, um verbrauchte Elektroden zu entfernen oder heiße Werkstücke zu bewegen. Beachten Sie, dass der

Elektrodenhalter nach dem Schweißen immer auf einer isolierenden Unterlage abgelegt werden muss. Die Schlacke darf erst nach dem Abkühlen von der Naht entfernt werden. Um eine Schweißung an einer unterbrochenen Naht fortzusetzen:

- Entfernen Sie zuerst die Schlacke an der Anschlussstelle.

- In der Nahtfuge wird der Lichtbogen gezündet, zur Anschlussstelle geführt, dort richtig aufgeschmolzen und anschließend weitergeführt.

⚠ Achtung!: Die Schweißarbeit erzeugt Hitze. Deshalb muss das Schweißgerät nach der Benutzung mindestens eine halbe Stunde lang im Leerlauf betrieben werden. Alternativ lassen Sie das Gerät eine Stunde lang abkühlen. Das Gerät darf erst verpackt und gelagert werden, wenn sich die Gerätetemperatur normalisiert hat.

⚠ Achtung!: Eine Spannung, die 10 % unter der Nenneingangsspannung des Schweißgeräts liegt, kann zu folgenden Konsequenzen führen:

- Der Strom des Geräts verringert sich.

- Der Lichtbogen bricht ab oder wird instabil.

⚠️ Achtung!:

• Die Lichtbogenstrahlung kann zu Augenentzündungen und Hautverbrennungen führen.
- Spritz- und Schmelzschlacken können Augenverletzungen und Verbrennungen verursachen.
- Montieren Sie das Schweißschutzschild wie unter „Schweißschirm montieren“ beschrieben.

Es dürfen ausschließlich Schweißkabel verwendet werden, die im Lieferumfang enthalten sind.

Wählen Sie zwischen stechendem und schleppendem Schweißen. Im Folgenden wird der Einfluss der Bewegungsrichtung auf die Eigenschaften der Schweißnaht dargestellt:

	Stechendes Schweißen
Einbrand kleiner
Schweißnahtbreite größer
Schweißraupe flacher
Schweißnahtfehler größer

	Schleppendes Schweißen
Einbrand größer
Schweißnahtbreite kleiner
Schweißraupe höher
Schweißnahtfehler kleiner

Hinweis: Welche Art des Schweißens geeigneter ist, entscheiden Sie selbst, nachdem Sie ein Probestück geschweißt haben.

Hinweis: Nach vollständiger Abnutzung der Elektrode muss diese ausgetauscht werden.

LIFT TIG - Schweißverfahren (Schlauchpaket nicht im Lieferumfang enthalten)

Zum LIFT TIG Schweißen folgen Sie bitte den Angaben zu Ihrem LIFT TIG Brenner. Der LIFT TIG Modus kann durch Betätigen der Wahltaste (26) ausgewählt werden. Wählen Sie hierzu die Position „LIFT TIG“ (21).

11. Elektrischer Anschluss

Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen.

Schadhafte Elektro-Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wandsteckdose.
  • Risse durch Alterung der Isolation.

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt.

Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H05RR-F.

Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

• Die Netzspannung muss 230 V\~ betragen.
- Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 2,5 Quadratmillimeter aufweisen.

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden.

Bei Rückfragen bitte folgende Daten angeben:

- Daten des Maschinen-Typenschildes

12. Wartung und Reinigung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

Hinweis: Das Schweißgerät muss für eine einwandfreie Funktion sowie für die Einhaltung der Sicherheitsanforderungen regelmäßig gewartet und überholt werden. Unsachgemäßer und falscher Betrieb können zu Ausfällen und Schäden am Gerät führen.

• Bevor Sie Reinigungsarbeiten an dem Schweißgerät durchführen, ziehen Sie das Netzkabel 8 aus der Steckdose, damit das Gerät sicher vom Stromkreis getrennt wird.
• Säubern Sie das Schweißgerät, sowie dessen Zubehör regelmäßig von außen. Entfernen Sie Schmutz und Staub mit Hilfe von Luft, Putzwolle oder einer Bürste.

Hinweis: Folgende Wartungsarbeiten dürfen nur von ausgewiesenen Fachkräften durchgeführt werden.

• Stromregler, Erdungsvorrichtung, interne Leitungen, die Kupplungsvorrichtung des Schweißbrenners und Einstellschrauben sollten regelmäßig gewartet werden. Ziehen Sie lockere Schrauben wieder fest und tauschen Sie rostige Schrauben aus.
• Überprüfen Sie regelmäßig die Isolationswiderstände des Schweißgeräts. Verwenden Sie dazu das entsprechende Messgerät.
• Im Falle eines Defekts oder bei erforderlichem Austausch von Geräteteilen wenden Sie sich bitte an das entsprechende Fachpersonal.

Im Geräteinneren befinden sich keine weiteren zu war- tenden Teile.

Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Verschleißteile*: Elektrodenhalter, Masseklemme, Stromdüse, Brennerdüse

* nicht zwingend im Lieferumfang enthalten!

Ersatzteile und Zubehör erhalten Sie in unserem Service-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

13. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Werkzeug in der Originalverpackung auf. Decken Sie das Werkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Werkzeug auf.

14. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden.

Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

Altgeräte dürfen nicht in den Hausmüll!

Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt

werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. Dies kann z. B. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik-Altgeräten geschehen. Der unsachgemäße Umgang mit Altgeräten kann aufgrund potenziell gefährlicher Stoffe, die häufig in Elektro und Elektronik-

Altgeräten enthalten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sachgemäße Entsorgung dieses Produkts tragen Sie außerdem zu einer effektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtverwaltung, dem öffentlich-rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr.

15. Störungsabhilfe

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt.

Störung Mögliche Ursache Abhilfe
Maschine lässt sich nicht einschalten	Keine Netzspannung	Überprüfen Sie die Steckdose, Netzkabel, Kabel, Netzstecker; Lassen Sie sie gegebenenfalls von einem qualifizierten Elektriker reparieren.
	Hauptsicherung ist ausgelöst	Überprüfen Sie die Hauptsicherung
	Ein-/Ausschalter defekt Reparatur durch Kundendienst
Kein Zündfunke	Masseklemme nicht am Gerät angeschlossen	Masseklemme an das Schweißgerät anschließen
	Masseklemme nicht am Werkstück angebracht	Masseklemme an das Werkstück anbringen
Maschine lässt sich nicht bedienen, obwohl die Kontroll-lampe für Betrieb leuchtet	Schlauchpaket lose Schlauchpaket festziehen
	Unzureichende Verbindung zwischen Erdungsklemme und Werkstück	Stellen Sie sicher, dass der Bereich, an dem die Erdungsklemme befestigt ist, sauber, metallisch blank und frei von Schmutz, Farbe und Öl ist.
Maschine lässt sich nicht bedienen, da Kontrolllampe für Überhitzung leuchtet	Maschine ist überhitzt Lassen	Sie die Maschine abkühlen
	Einschaltdauer oder Stromstärke ist zu hoch	Reduzieren Sie die Einschaltdauer oder die Strom-stärke
Unregelmäßiger Lichtbogen / Schweißleistung	Lose Anschlüsse Überprüfen	Sie die Anschlüsse und reinigen Sie diese
	Falsche Polarität Richtige Polarität anschließen
	Werkstück ist lackiert oder verschmutzt	Werkstück gründlich reinigen, bis die Oberfläche metallisch blank und frei von Schmutz und Farbe ist.

Garantiebedingungen

Revisionsdatum 24. März 2021

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service-rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes:

1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

4. Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.

5. Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
6. Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen.
7. Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.

- Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.

• Geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.
• Geräte an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.
• Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

- Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden.

Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center (via Post, eMail oder telefonisch).

Bitte verwenden Sie vorzugsweise unser Formular auf unserer

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.

1. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.

2. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

3. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten

** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.

Ersatzteile Zubehör

Reparatur
DokumenteKontakt

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

6. Technische gegevens

Afmetingen L x B x H 415 x 201 x 249

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

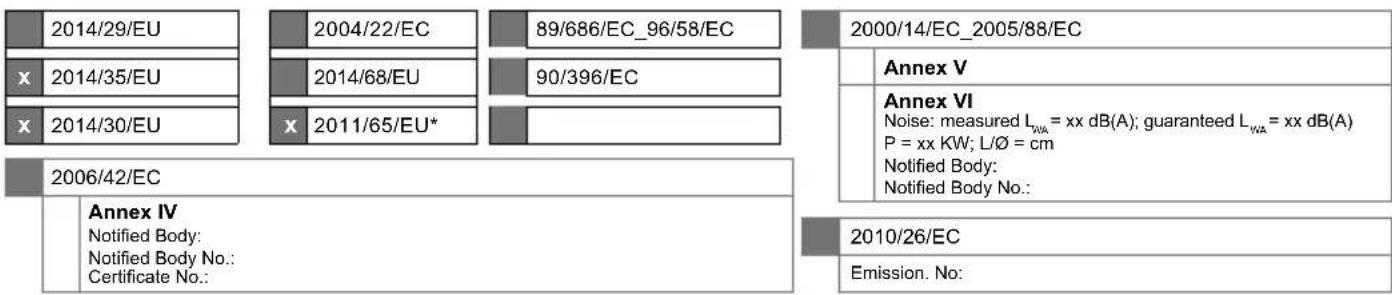

CE-Konformitätserklärung

Originalkonformitätserklärung

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH, Günzburger Str. 69, D-89335 Ichenhausen

DE	erklärt folgende Konformität gemäß EU-Richtlinie und Normen für den Artikel	ES	declara la conformidad siguiente según la directiva la UE y las normas para el artículo
GB	hereby declares the following conformity under the EU Directive and standards for the following article	PT	declara o seguinte conformidade com a Directiva da UE e as normas para o seguinte artigo
FR	déclare la conformité suivante selon la directive UE et les normes pour l'article	NL	verklaart hierbij dat het volgende artikel voldoet aan de daar-op betrekking hebbende EG-richtlijnen en normen
IT	dichiara la seguente conformità secondo le direttive e le normative UE per l'articolo

Marke / Brand / Marque:

Art.-Bezeichnung:

Article name:

Nom d'article:

Art.-Nr. / Art. no.: / N° d'ident.:

SCHEPPACH

DIGITALES MULTISCHWEIßGERÄT - WSE5000-MULTI DIGITAL MULTI WELDING MACHINE - WSE5000-MULTI MACHINE À SOUDER NUMÉRIQUE MULTIFONCTION - WSE5000-MULTI

5906609901

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, den 13.08.2021

Unterschrift / Andreas Pecher / Head of Project Management

First CE: 2021

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
