BEDIENUNGSANLEITUNG WSE1000 SCHEPPACH

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! Art.Nr.

AusgabeNr. 5906602903_0101 Rev.Nr. 01/10/2021 WSE1000

Inverter-Schweißgerät Originalbedienungsanleitung

Erklärung der Symbole auf dem Gerät Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Si- cherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen. Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! EN 60974-1 Europäische Norm für Schweißgeräte zu Lichtbogen-Handschweißen mit be- grenzter Einschaltdauer.

Einphasiger statischer Frequenzumformer-Transformator-Gleichrichter Symbol für Lichtbogen-Handschweißen mit umhüllten Stabelektroden Gleichstrom Geeignet zum Schweißen unter erhöhter elektrischer Gefährdung Netzeingang; Anzahl der Phasen sowie Wechselstromsymbol und Bemes- sungswert der Frequenz

Nennleerlaufspannung

Schweißspannung [V]www.scheppach.com

max höchster Netzstrom Bemessungswert

Effektivwert des größten Netzstromes [A] IP21S Schutzart

Isolationsklasse Vorsicht! Stromschlaggefahr! Elektrischer Schlag von der Schweißelektrode kann tödlich sein Einatmen von Schweißrauchen kann Ihre Gesundheit gefährden. Elektromagnetische Felder können die Funktion von Herzschrittmachern stören. Schweißfunken können eine Explosion oder einen Brand verursachen. Lichtbogenstrahlen können die Augen schädigen und die Haut verletzen. Verwenden Sie das Gerät nicht im Freien und nie bei Regen! m Achtung! In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betre󰀨en, mit diesem Zeichen versehenwww.scheppach.com

14. Entsorgung und Wiederverwertung .................................................................. 15

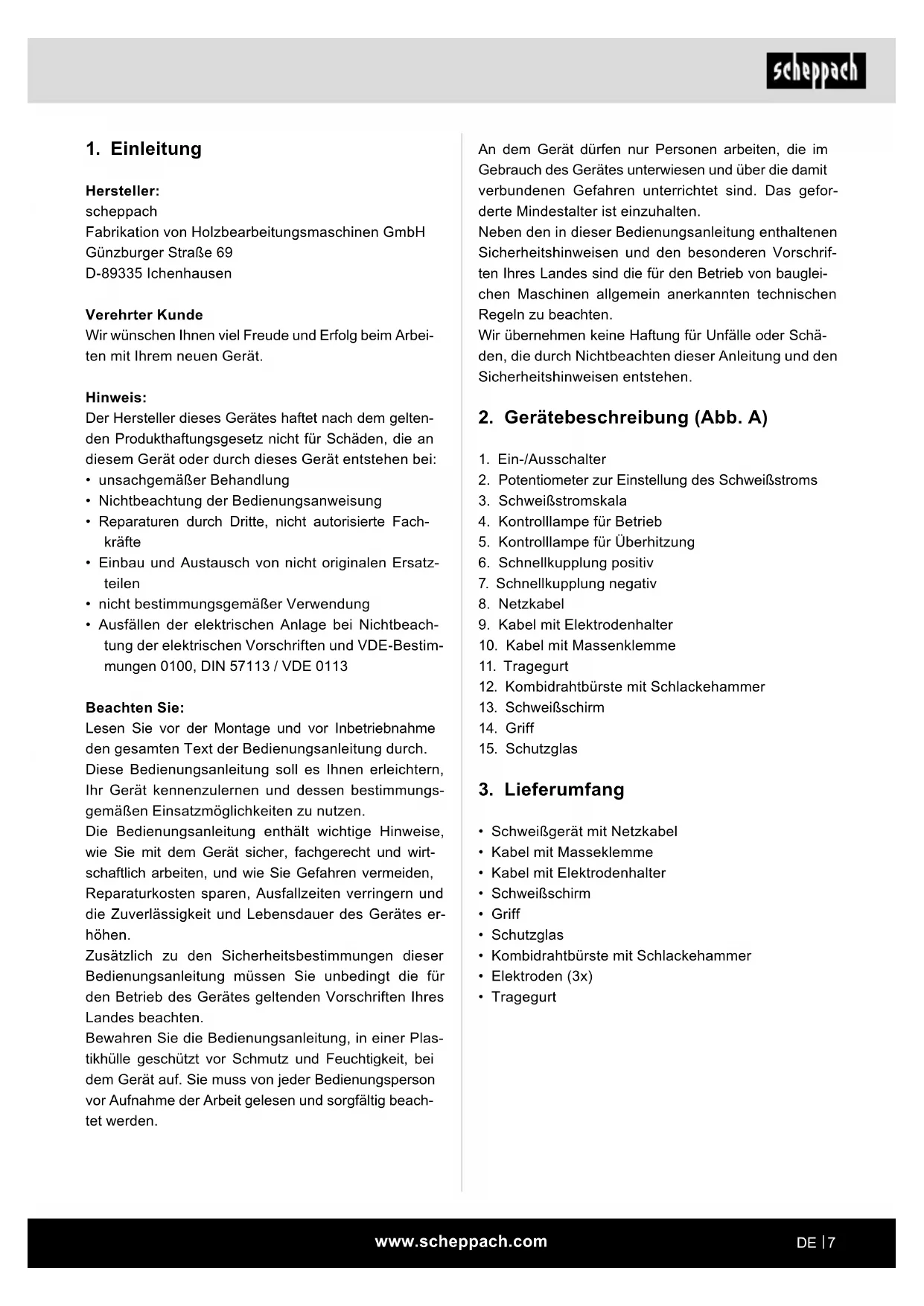

Hersteller: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde Wir wünschen Ihnen viel Freude und Erfolg beim Arbei- ten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gelten- den Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung

• Nichtbeachtung der Bedienungsanweisung

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte

• Einbau und Austausch von nicht originalen Ersatz- teilen

• nicht bestimmungsgemäßer Verwendung

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Bestim- mungen 0100, DIN 57113 / VDE 0113 Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungs- gemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirt- schaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes er- höhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas- tikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beach- tet werden. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das gefor- derte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschrif- ten Ihres Landes sind die für den Betrieb von bauglei- chen Maschinen allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schä- den, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung (Abb. A)

2. Potentiometer zur Einstellung des Schweißstroms

3. Schweißstromskala

4. Kontrolllampe für Betrieb

5. Kontrolllampe für Überhitzung

6. Schnellkupplung positiv

7. Schnellkupplung negativ

9. Kabel mit Elektrodenhalter

10. Kabel mit Massenklemme

12. Kombidrahtbürste mit Schlackehammer

• Schweißgerät mit Netzkabel

• Kabel mit Masseklemme

• Kabel mit Elektrodenhalter

• Kombidrahtbürste mit Schlackehammer

4. Bestimmungsgemäße Verwendung

Dieses Schweißgerät eignet sich zum Schweißen von Metallen wie Kohlenstoffstahl, legiertem Stahl, ande- ren Edelstählen, Kupfer, Aluminium, Titan etc. Das Produkt verfügt über eine Kontrollleuchte, eine Wärmeschutzanzeige und einen Kühlventilator. Es ist zudem mit einem Tragegurt zum sicheren Anheben und Bewegen des Produktes ausgestattet. Die Maschine darf nur nach ihrer Bestimmung ver- wendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Der Betrieb des Gerätes ist nur durch Fachkräfte (Per- son, die aufgrund ihrer fachlichen Ausbildung, Erfah- rung und Kenntnis der entsprechenden Einrichtungen in der Lage ist, die ihr übertragene Arbeit zu beurteilen und mögliche Gefahren zu erkennen) oder unterwie- sene Personen (Person, die über die übertragenen Arbeiten und über mögliche Gefahren durch unachtsa- mes Verhalten unterwiesen ist) vorgesehen. Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Sicherheitshinweise

m WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug ver- sehen ist. Versäumnisse bei der Einhaltung der nach- folgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Unbedingt beachten m ACHTUNG! Verwenden Sie das Gerät nur gemäß seiner Eignung, die in dieser Anleitung aufgeführt wird. Unsachgemäße Handhabung dieser Anlage kann für Personen, Tiere und Sachwerte gefährlich sein. Der Benutzer der Anlage ist für die eigene Sicherheit sowie für die anderer Personen verantwortlich:

• Lesen Sie unbedingt diese Gebrauchsanweisung und beachten sie die Vorschriften.

• Reparaturen oder/und Wartungsarbeiten dürfen nur von qualifizierten Personen durchgeführt werden.

• Es dürfen nur die im Lieferumfang enthaltenen Schweißleitungen oder vom Hersteller empfohlene Zubehöre verwendet werden.

• Sorgen Sie für angemessene Pflege des Gerätes

• Das Gerät sollte während der Funktionsdauer nicht eingeengt oder direkt an der Wand stehen, damit immer genügend Luft durch die Öffnungsschlitze aufgenommen werden kann. Vergewissern Sie sich, dass das Gerät richtig an das Netz angeschlossen ist. Vermeiden Sie jede Zugbeanspruchung des Netzkabels. Stecken Sie das Gerät aus, bevor Sie es andernorts aufstellen wollen.

• Achten Sie auf den Zustand der Schweißkabel, der Elektrodenzange sowie der Masseklemmen, Abnüt- zung an der Isolierung und an den stromführenden Teilen können eine gefährliche Situation hervorru- fen und die Qualität der Schweißarbeit mindern.

• Lichtbogenschweißen erzeugt Funken, geschmol- zene Metallteile und Rauch, beachten Sie daher: Alle brennbaren Substanzen und/oder Materialien vom Arbeitsplatz entfernen.

• Überzeugen Sie sich, dass ausreichend Luftzufuhr zur Verfügung steht.

• Schweißen sie nicht auf Behältern, Gefäßen oder Rohren, die brennbare Flüssigkeit oder Gase ent- halten haben. Vermeiden Sie jeden direkten Kontakt mit dem Schweißstromkreis; die Leerlaufspannung, die zwischen Elektrodenzange und Masseklemme auftritt, kann gefährlich sein.

• Lagern oder verwenden Sie das Gerät nicht in feuchter oder in nasser Umgebung oder im Regen

• Schützen Sie die Augen mit dafür bestimmten Schutzgläsern (DIN Grad 9-10). Verwenden Sie Handschuhe und trockene Schutzkleidung, die frei von Öl und Fett ist, um die Haut nicht ultravioletten Strahlungen des Lichtbogens auszusetzen.

• Verwenden Sie das Schweißgerät nicht zum Auftau- en von Rohren. Beachten Sie!

• Die Lichtstrahlung des Lichtbogens kann die Augen schädigen und Verbrennungen auf der Haut hervor- rufen.

• Das Lichtbogenschweißen erzeugt Funken und Tropfen von geschmolzenem Metall, das ge- schweißte Arbeitstück beginnt zu glühen und bleibt relativ lange sehr heiß.www.scheppach.com

• Beim Lichtbogenschweißen werden Dämpfe frei, die möglicherweise schädlich sind. Jeder Elektro- schock kann möglicherweise tödlich sein.

• Nähern Sie sich dem Lichtbogen nicht direkt im Um- kreis von 15 m.

• Schützen Sie sich (auch umstehende Personen) gegen die eventuell gefährlichen Effekte des Licht- bogens.

• Warnung: Abhängig von der Netzanschlussbedin- gung am Anschlusspunkt des Schweißgerätes, kann es im Netz zu Störungen für andere Verbrau- cher führen. Achtung! Bei überlasteten Versorgungsnetzen und Stromkrei- sen können während des Schweißens für andere Verbraucher Störungen verursacht werden. Im Zweifelsfalle ist das Stromversorgungsunternehmen zu Rate zu ziehen. Gefahrenquellen beim Lichtbogenschweißen Beim Lichtbogenschweißen ergeben sich eine Reihe von Gefahrenquellen. Es ist daher für den Schweißer besonders wichtig, nachfolgende Regeln zu beachten, um sich und andere nicht zu gefährden und Schäden für Mensch und Gerät zu vermeiden.

• Arbeiten auf der Netzspannungsseite, z.B. an Ka- beln, Steckern, Steckdosen usw. nur vom Fach- mann ausführen lassen. Dies gilt insbesondere für das Erstellen von Zwischenkabeln.

• Bei Unfällen Schweißstromquelle sofort vom Netz trennen.

• Wenn elektrische Berührungsspannungen auftre- ten, Gerät sofort abschalten und vom Fachmann überprüfen lassen.

• Auf der Schweißstromseite immer auf gute elektri- sche Kontakte achten.

• Beim Schweißen immer an beiden Händen isolie- rende Handschuhe tragen. Diese schützen vor elek- trischen Schlägen (Leerlaufspannung des Schweiß- stromkreises), vor schädlichen Strahlungen (Wärme und UV Strahlungen) sowie vor glühenden Metall und Schlackenspritzern.

• Festes isolierendes Schuhwerk tragen, die Schuhe sollen auch bei Nässe isolieren. Halbschuhe sind nicht geeignet, da herabfallende, glühende Metall- tropfen Verbrennungen verursachen.

• Geeignete Bekleidung anziehen, keine syntheti- schen Kleidungstücke.

• Nicht mit ungeschützten Augen in den Lichtbogen sehen, nur Schweiß-Schutzschild mit vorschrifts- mäßigen Schutzglas nach DIN verwenden. Der Lichtbogen gibt außer Licht- und Wärmestrahlen, die eine Blendung bzw. Verbrennung verursachen, auch UV-Strahlen ab. Diese unsichtbare ultraviolet- te Strahlung verursacht bei ungenügendem Schutz eine erst einige Stunden später bemerkbare, sehr schmerzhafte Bindehautentzündung. Außerdem hat die UV-Strahlung auf ungeschützte Körperstellen sonnenbrandschädliche Wirkungen zur Folge.

• Auch in der Nähe des Lichtbogens befindliche Personen oder Helfer müssen auf die Gefahren hingewiesen und mit den nötigen Schutzmittel aus- gerüstet werden, wenn notwendig, Schutzwände einbauen.

• Beim Schweißen, besonders in kleinen Räumen, ist für ausreichende Frischluftzufuhr zu sorgen, da Rauch und schädliche Gase entstehen.

• An Behältern, in denen Gase, Treibstoffe, Mine- ralöle oder dergleichen gelagert werden, dürfen auch wenn sie schon lange Zeit entleert sind, keine Schweißarbeiten vorgenommen werden, da durch Rückstände Explosionsgefahr besteht.

• In feuer- und explosionsgefährdeten Räumen gelten besondere Vorschriften.

• Schweißverbindungen, die großen Beanspruchun- gen ausgesetzt sind und unbedingt Sicherheits- forderungen erfüllen müssen, dürfen nur von be- sonders ausgebildeten und geprüften Schweißern ausgeführt werden. Beispiel sind: Druckkessel, Laufschienen, Anhängerkupplungen usw.

• Lichtbogenstrahlen können die Augen schädigen und die Haut verletzen. Hut und Sicherheitsbrille tragen.

• Gehörschutz und hoch geschlossenen Hemdkragen tragen.

• Schweißerschutzhelme tragen und auf passende Filtereinstellungen achten.

• Vollständigen Körperschutz tragen.www.scheppach.com

• Es ist unbedingt darauf zu achten, dass der Schutz- leiter in elektrischen Anlagen oder Geräten bei Fahrlässigkeit durch den Schweißstrom zerstört werden kann, z.B. die Masseklemme wird auf das Schweißgerätegehäuse gelegt, welches mit dem Schutzleiter der elektrischen Anlage verbunden ist. Die Schweißarbeiten werden an einer Maschine mit Schutzleiteranschluss vorgenommen. Es ist also möglich, an der Maschine zu schweißen, ohne die Masseklemme an dieser angebracht zu haben. In diesem Fall fließt der Schweißstrom von der Mas- seklemme über den Schutzleiter zur Maschine. Der hohe Schweißstrom kann ein Durchschmelzen des Schutzleiters zur Folge haben.

• Die Absicherungen der Zuleitungen zu den Netz- steckdosen muss den Vorschriften entsprechen. Es dürfen also nach diesen Vorschriften nur dem Lei- tungsquerschnitt entsprechende Sicherungen bzw. Automaten verwendet werden. Eine Übersicherung kann Leitungsbrand bzw. Gebäudebrandschäden zur Folge haben.

• Verwenden Sie das Schweißgerät nicht im Regen.

• Verwenden Sie das Schweißgerät nicht in feuchter Umgebung.

• Stellen Sie das Schweißgerät nur auf einen ebenen Platz.

• Der Ausgang ist bei einer Umgebungstemperatur von 20 °C bemessen. Die Schweißzeit kann bei hö- heren Temperaturen verringert sein. Gefährdung durch elektrischen Schlag Elektrischer Schlag von einer Schweißelektrode kann tödlich sein. Nicht bei Regen oder Schnee schweißen. Trockene Isolierhandschuhe tragen. Die Elektrode nicht mit bloßen Händen anfassen. Keine nassen oder beschädigten Handschuhe tragen. Schützen Sie sich vor einem elektrischen Schlag durch Isolierungen gegen das Werkstück. Das Gehäuse der Einrichtung nicht öffnen. Gefährdung durch Schweißrauch Das Einatmen von Schweißrauch kann die Gesund- heit gefährden. Den Kopf nicht in den Rauch halten. Einrichtungen in offenen Bereichen verwenden. Entlüf- tung zum Entfernen des Rauches verwenden. Gefährdung durch Schweißfunken Schweißfunken können eine Explosion oder einen Brand verursachen. Brennbare Stoffe vom Schweißen fernhalten. Nicht neben brennbaren Stoffen schwei- ßen. Schweißfunken können Brände verursachen. Einen Feuerlöscher in der Nähe bereithalten und einen Beobachter, der ihn sofort benutzen kann. Nicht auf Trommeln oder irgendwelchen geschlossenen Behäl- tern schweißen. Schweißschirmspezifische Sicherheitshinweise

• Überzeugen Sie sich mit Hilfe einer hellen Lichtquel- le (z. B. Feuerzeug) immer vor Beginn der Schweiß- arbeiten von der ordnungsgemäßen Funktion des Schweißschirmes.

• Durch Schweißspritzer kann die Schutzscheibe be- schädigt werden. Tauschen Sie beschädigte oder zerkratzte Schutzscheiben sofort aus.

• Ersetzen Sie beschädigte oder stark verschmutzte bzw. verspritzte Komponenten unverzüglich.

• Das Gerät darf nur von Personen betrieben werden, die das 16. Lebensjahr vollendet haben.

• Machen Sie sich mit den Sicherheitsvorschriften für das Schweißen vertraut. Beachten Sie hierzu auch die Sicherheitshinweise ihres Schweißgerätes.

• Setzen Sie den Schweißschirm immer beim Schwei- ßen auf. Bei Nichtverwendung können Sie sich schwere Netzhautverletzungen zuziehen.

• Tragen Sie während des Schweißens immer Schutz- kleidung.

• Verwenden Sie den Schweißschirm nie ohne Schutzscheibe.

• Tauschen Sie für gute Durchsicht und ermüdungs- freies Arbeiten die Schutzscheibe rechtzeitig. Umgebung mit erhöhter elektrischer Gefährdung Beim Schweißen in Umgebungen mit erhöhter elekt- rischer Gefährdung sind folgende Sicherheitshinweise zu beachten. Umgebungen mit erhöhter elektrischer Gefährdung sind zum Beispiel anzutreffen:

• An Arbeitsplätzen, an denen der Bewegungsraum eingeschränkt ist, so dass der Schweißer in Zwangs- haltung (z. B. kniend, sitzend, liegend) arbeitet und elektrisch leitfähige Teile berührt;

• An Arbeitsplätzen, die ganz oder teilweise elektrisch leitfähig begrenzt sind und an denen eine starke Ge- fährdung durch vermeidbares oder zufälliges Berüh- ren durch den Schweißer besteht;www.scheppach.com

Summierung der Leerlaufspannungen Wenn mehr als eine Schweißstromquelle gleichzeitig in Betrieb ist, können sich deren Leerlaufspannungen summieren und zu einer erhöhten elektrischen Gefähr- dung führen. Schweißstromquellen müssen so ange- schlossen werden, dass diese Gefährdung minimiert wird. Die einzelnen Schweißstromquellen, mit ihren se- paraten Steuerungen und Anschlüssen, müssen deut- lich gekennzeichnet werden, um erkennen zu lassen, was zu welchem Schweißstromkreis gehört. Verwendung von Schulterschlingen Es darf nicht geschweißt werden, wenn die Schweiß- stromquelle getragen wird, z.B. mit einer Schulter- schlinge. Damit soll verhindert werden:

• Das Risiko, das Gleichgewicht zu verlieren, wenn angeschlossene Leitungen oder Schläuche gezo- gen werden.

• Die erhöhte Gefährdung eines elektrischen Schla- ges, da der Schweißer mit Erde in Berührung kommt, wenn er eine Schweißstromquelle der Klas- se I verwendet, deren Gehäuse durch ihren Schutz- leiter geerdet ist. Schutzkleidung

• Während der Arbeit muss der Schweißer an seinem ganzen Körper durch die Kleidung und den Ge- sichtsschutz gegen Strahlen und gegen Verbren- nungen geschützt sein.

• An beiden Händen sind Stulpenhandschuhe aus einem geeignetem Stoff (Leder) zu tragen. Sie müs- sen sich in einem einwandfreien Zustand befinden.

• Zum Schutz der Kleidung gegen Funkenflug und Verbrennungen sind geeignete Schürzen zu tragen. Wenn die Art der Arbeiten z.B. das Überkopfschwei- ßen, es erfordert, ist ein Schutzanzug und wenn nö- tig auch Kopfschutz zu tragen.

• Die verwendete Schutzkleidung und das gesamte Zubehör muss der Richtlinie “Persönliche Schutz- ausrüstung” entsprechen. Schutz gegen Strahlen und Verbrennungen

• An der Arbeitstelle durch einen Aushang „Vorsicht nicht in die Flammen sehen!“ auf die Gefährdung der Augen hinweisen. Die Arbeitsplätze sind möglichst so abzuschirmen, dass die in der Nähe befindlichen Personen geschützt sind. Unbefugte sind von den Schweißarbeiten fernzuhalten

• An nassen, feuchten oder heißen Arbeitsplätzen, an denen Luftfeuchte oder Schweiß den Widerstand der menschlichen Haut und die Isoliereigenschaften oder Schutzausrüstung erheblich herabsetzt. Auch eine Metallleiter oder ein Gerüst können eine Um- gebung mit erhöhter elektrischer Gefährdung schaffen. In derartiger Umgebung sind isolierte Unterlagen und Zwischenlagen zu verwenden, ferner Stulpenhand- schuhe und Kopfbedeckungen aus Leder oder anderen isolierenden Stoffen zu tragen, um den Körper gegen Erde zu isolieren. Die Schweißstromquelle muss sich außerhalb des Arbeitsbereiches bzw. der elektrisch leitfähigen Flächen und außerhalb der Reichweite des Schweißers befinden. Zusätzlicher Schutz gegen einen Schlag durch Netz- strom im Fehlerfall kann durch Verwendung eines Fehlerstrom-Schutzschalters vorgesehen sein, der bei einem Ableitstrom von nicht mehr als 30 mA betrieben wird und alle netzbetriebenen Einrichtungen in der Nähe versorgt. Der Fehlerstrom- Schutzschalter muss für alle Stromarten geeignet sein. Es müssen Mittel zum schnellen elektrischen Trennen der Schweißstromquelle oder des Schweißstromkrei- ses (z.B. Not-Aus-Einrichtung) leicht zu erreichen sein. Bei der Verwendung von Schweißgeräten unter elek- trisch gefährlichen Bedingungen, darf die Ausgangs- spannung des Schweißgerätes im Leerlauf nicht höher als 113 V (Scheitelwert) sein. Dieses Schweißgerät darf aufgrund der Ausgangsspannung in diesen Fällen verwendet werden. Schweißen in engen Räumen Beim Schweißen in engen Räumen kann es zu einer Gefährdung durch toxische Gase (Erstickungsgefahr) kommen. In engen Räumen darf nur dann geschweißt werden, wenn sich unterwiesene Personen in unmittel- barer Nähe aufhalten, die notfalls eingreifen können. Hier ist vor Beginn des Schweißprozesses eine Be- wertung durch einen Experten vorzunehmen, um zu bestimmen, welche Schritte notwendig sind, um die Sicherheit der Arbeit sicherzustellen und welche Vor- sichtsmaßnahmen während des eigentlichen Schweiß- vorganges getroffen werden sollten.www.scheppach.com

• Durch Störstrahlung gefährdete Geräte und Anla- gen sollten möglichst aus dem Schweißbereich ent- fernt werden oder abgeschirmt werden.

• Einsatz eines elektromagnetischen Filters, der die elektromagnetischen Störungen reduziert. Allgemeine Sicherheitsmaßnahmen Der Benutzer ist verantwortlich, das Gerät gemäß den Angaben des Herstellers fachgerecht zu installieren und zu nutzen. Soweit elektromagnetische Störungen festgestellt werden sollten, liegt es in der Verantwor- tung des Benutzers, diese mit den oben unter dem Punkt „Wichtiger Hinweis zum Stromanschluss“ ge- nannten technischen Hilfsmitteln zu beseitigen. Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzun- gen zu verringern, empfehlen wir Personen mit medizi- nischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

Netzanschluss 230V~ 50 Hz Schweißstrom 10 - 130 A Einschaltdauer X 25% 130 A 60% 85 A 100% 65 A Energiee󰀩zienz der Stromquelle 86% Leerlaufspannung 85 V Gewicht 5,3 kg Technische Änderungen vorbehalten!

• In unmittelbarer Nähe ortsfester Arbeitstellen sollen die Wände nicht hellfarbig und nicht glänzend sein. Fenster sind mindestens bis Kopfhöhe gegen durch- lassen oder Zurückwerfen von Strahlen zu sichern, z.B. durch geeigneten Anstrich. EMV Geräteklassifizierung ACHTUNG! Dieses Gerät der Klasse A ist nicht für den Gebrauch in Wohnbe- reichen vorgesehen, in denen die Stromversorgung über ein ö󰀨entliches Niederspannungs-Versorgungssystem erfolgt. Es kann, sowohl durch leitungsgebundene als auch durch abgestrahlte HF-Störungen möglicherweise schwierig sein, in diesen Bereichen elektromagnetische Verträg- lichkeit sicherzustellen. Auch wenn das Schweißgerät die Emissionsgrenzwer- te gemäß Norm einhält, können Lichtbogenschweiß- geräte dennoch zu elektromagnetischen Störungen in empfindlichen Anlagen und Geräten führen. Für Störungen, die beim Schweißen durch den Lichtbogen entstehen, ist der Anwender verantwortlich und der An- wender muss geeignete Schutzmaßnahmen treffen. Hierbei muss der Anwender besonders berücksichti- gen:

• Netz-, Steuer-, Signal und Telekommunikationslei- tungen

• Computer und andere mikroprozessorgesteuerte

• Fernseh-, Radio- und andere Wiedergabegeräte

• elektronische und elektrische Sicherheitseinrichtun- gen

• Personen mit Herzschrittmachern oder Hörgeräten

• Mess- und Kalibriereinrichtungen

• Störfestigkeit sonstiger Einrichtungen in der Nähe

• die Tageszeit, zu der die Schweißarbeiten durchge- führt werden. Um mögliche Störstrahlungen zu verringern, wird empfohlen:

• Das Schweißgerät einwandfrei zu errichten und zu betreiben, um eine mögliche störende Aussendung zu minimieren.

• Das Schweißgerät regelmäßig zu warten und in ei- nem guten Pegezustand zu halten.

• Schweißleitungen sollten vollständig abgewickelt werden und möglichst parallel auf dem Boden ver- laufen.www.scheppach.com

Anschluss der Schweißkabel (Abb. E) Gefahr! Führen Sie die Anschlussarbeiten der Schweißkabel (9+10) nur dann durch, wenn dass Gerät ausgesteckt ist! Schließen Sie die Schweißkabel, wie in Abb. E gezeigt, an. Verbinden Sie hierzu die beiden Stecker des Elektro- denhalters (9) und der Massenklemme (10) mit den ent- sprechenden Schnellkupplungen (6/7) und arretieren Sie die Stecker, indem Sie diese im Uhrzeigersinn dre- hen. Das Kabel mit dem Elektrodenhalter (9) wird nor- malerweise an den Plus-Pol (6) angeschlossen, das Kabel mit der Masseklemme (10) an den Minus-Pol (7). Schweißvorbereitungen Die Masseklemme (10) wird direkt am Schweißstück oder an der Unterlage, auf der das Schweißstück ab- gestellt ist, befestigt. Achtung, sorgen Sie dafür, dass ein direkter Kontakt mit dem Schweißstück besteht. Meiden Sie daher la- ckierte Oberflächen und / oder Isolierstoffe. Das Elektrodenhalterkabel besitzt am Ende eine Spe- zialklemme, die zum Einklemmen der Elektrode dient. Das Schweißschutzschild ist während des Schwei- ßens immer zu verwenden. Es schützt die Augen vor der vom Lichtbogen ausgehenden Lichtstrahlung und erlaubt dennoch genau den Blick auf das Schweißgut.

9. In Betrieb nehmen

Ein-/Ausschalten (Abb. A) Schalten Sie das Gerät ein, indem Sie den Ein-/Aus- schalter (1) auf “I” stellen. Die Kontrolllampe für Betrieb (4) beginnt zu leuchten. Schalten Sie das Gerät aus, indem Sie den Ein-/ Ausschalter (1) auf “0” stellen. Die Kontrolllampe für Betrieb (4) erlischt. Schweißen (Abb. A + E) Nehmen Sie alle elektrischen Anschlüsse für die Stromversorgung sowie für den Schweißstromkreis vor. Die meisten Mantelelektroden werden am Plus- pol angeschlossen. Es gibt jedoch einige Arten von Elektroden, die am Minuspol angeschlossen werden. Befolgen Sie die Angaben des Herstellers bezüglich der Elektrodenart und der richtigen Polarität. Passen Sie die Schweißkabel (9/10) an die Schnellkupplungen (6/7) entsprechend an.

• Öffnen Sie die Verpackung und nehmen Sie das Ge- rät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Ver- packungs-/ und Transportsicherungen (falls vorhan- den).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. ACHTUNG Gerät und Verpackungsmaterialien sind kein Kin- derspielzeug! Kinder dürfen nicht mit Kunststoff- beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

8. Aufbau / Vor Inbetriebnahme

Montage Tragegurt (Abb. B) Bringen Sie den Tragegurt (11), wie in Abb. (B) gezeigt, an. Schweißschirm montieren (Abb. C + D) Montieren Sie den Griff (14) am Schweißschirm (13), wie in Abb. D dargestellt. Montieren Sie das Schutzglas (15) am Schweißschirm (13), wie in Abb. D dargestellt. Klappen Sie anschließend die drei Seiten des Schweiß- schirms zusammen. Die beiden Seitenteile werden jeweils durch zwei Druckknöpfe mit dem oberen Teil verbunden. Vor Inbetriebnahme Anschluss an die Versorgungsleitung Überprüfen Sie vor dem Anschließen des Netzkabels (8) an die Versorgungsleitung, ob die Daten des Typen- schildes mit den Werten der zur Verfügung stehe den Versorgungsleitung übereinstimmen. Schließen Sie die Maschine nur an eine ordnungsge- mäß installierte Schutzkontakt-Steckdose an, die mit mindestens 16A abgesichert ist. Gefahr! Der Netzstecker darf nur durch eine Elektro- fachkraft ersetzt werden.www.scheppach.com

Austausch der Netzanschlussleitung Gefahr! Wenn die Netzanschlussleitung dieses Gerätes be- schädigt wird, muss sie durch den Hersteller oder sei- nen Kundendienst oder eine ähnlich qualifizierte Per- son ersetzt werden, um Gefährdungen zu vermeiden.

10. Elektrischer Anschluss

Der kundenseitige Netzanschluss sowie die ver- wendete Verlängerungsleitung müssen diesen Vorschriften entsprechen. Schadhafte Elektro-Anschlussleitung An elektrischen Anschlussleitungen entstehen oft Iso- lationsschäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fens- ter oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlusslei- tung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isola- tionsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schä- den überprüfen. Achten Sie darauf, dass beim Über- prüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlä- gigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kenn- zeichnung H05RR-F. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift.

• Die Netzspannung muss 230 V~ betragen.

• Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 2,5 Quadratmillimeter auf- weisen. Anschlüsse und Reparaturen der elektrischen Aus- rüstung dürfen nur von einer Elektro-Fachkraft durch- geführt werden. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschildes Befestigen Sie nun das nicht ummantelte Ende der Elektrode im Elektrodenhalter (9) und verbinden Sie die Masseklemme (10) mit dem Schweißstück. Achten Sie dabei darauf, dass ein guter elektrischer Kontakt besteht. Schalten Sie das Gerät ein und stellen Sie den Schweißstrom je nach verwendeter Elektrode am Potentiometer (2) ein. Halten Sie das Schutzschild vor das Gesicht und reiben Sie die Elektrodenspitze auf dem Schweißstück so, dass Sie eine Bewegung wie beim Anzünden eines Streichholzes ausführen. Dies ist die beste Methode, um einen Lichtbogen zu zünden. Testen Sie auf einem Probestück, ob Sie die richtige Elektrode und Stromstärke gewählt haben. Hinweis: Den einzustellenden Schweißstrom in Ab- hängigkeit vom Elektrodendurchmesser entnehmen Sie nachfolgender Tabelle. Elektrode Ø (mm) Schweißstrom (A) 1,6 40 - 50 A 2 40 - 80 A 2,5 60 - 110 A 3,2 80 - 130 A Hinweis! Tupfen Sie nicht mit der Elektrode das Werkstück, es könnte dadurch ein Schaden auftreten und die Zün- dung das Lichtbogens erschweren. Sobald sich der Lichtbogen entzündet hat versuchen Sie eine Distanz zum Werkstück einzuhalten, die dem verwendeten Elektrodendurchmesser entspricht. Der Abstand sollte möglichst konstant bleiben, während Sie schweißen. Die Elektrodenneigung in Arbeitsrich- tung sollte 20/30 Grad betragen. Benützen Sie immer eine Zange, um verbrauchte Elek- troden zu entfernen oder um eben geschweißte Stücke zu bewegen. Beachten Sie bitte, dass die Elektroden- halter (9) nach den Schweißen immer isoliert abgelegt werden müssen. Die Schlacke darf erst nach dem Abkühlen von der Naht entfernt werden. Wird eine Schweißung an einer unterbrochenen Schweißnaht fortgesetzt, ist erst die Schlacke an der Ansatzstelle zu entfernen. Überhitzungsschutz Das Schweißgerät ist mit einem Überhitzungsschutz ausgestattet, welches den Schweißtrafo vor Überhit- zung schützt. Sollte der Überhitzungsschutz anspre- chen, so leuchtet die Kontrolllampe (5) an Ihrem Gerät. Lassen Sie das Schweißgerät einige Zeit abkühlen.www.scheppach.com

Zum einfachen Transport, das Schweißgerät mit dem beiliegenden Tragegurt um die Schulter hängen, oder ganz einfach am Transportgri󰀨 tragen.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30˚C. Bewahren Sie das Elektro- werkzeug in der Originalverpackung auf. Decken Sie das Elektrowerkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Be- dienungsanleitung bei dem Elektrowerkzeug auf.

14. Entsorgung und Wiederverwertung

Das Gerät bendet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohsto󰀨 und ist somit wieder verwendbar oder kann dem Rohsto󰀨kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunst- sto󰀨e. Werfen Sie Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Batterien sollen gesammelt, recycelt oder umweltfreundlich entsorgt werden. Füh- ren Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemein- deverwaltung nach!

11. Wartung und Reinigung

Gefahr! Ziehen Sie vor allen Reinigungsarbeiten den Netzste- cker. Hinweis: Das Schweißgerät muss für eine einwand- freie Funktion sowie für die Einhaltung der Sicherheits- anforderungen regelmäßig gewartet und überholt wer- den. Unsachgemäßer und falscher Betrieb können zu Ausfällen und Schäden am Gerät führen.

• Bevor Sie Reinigungsarbeiten an dem Schweißge- rät durchführen, ziehen Sie das Netzkabel 8 aus der Steckdose, damit das Gerät sicher vom Stromkreis getrennt wird.

• Säubern Sie das Schweißgerät, sowie dessen Zube- hör regelmäßig von außen. Entfernen Sie Schmutz und Staub mit Hilfe von Luft, Putzwolle oder einer Bürste. Hinweis: Folgende Wartungsarbeiten dürfen nur von ausgewiesenen Fachkräften durchgeführt werden.

• Stromregler, Erdungsvorrichtung, interne Leitungen, die Kupplungsvorrichtung des Schweißbrenners und Einstellschrauben sollten regelmäßig gewartet werden. Ziehen Sie lockere Schrauben wieder fest und tauschen Sie rostige Schrauben aus (Ersatz- schrauben M4 x 10 sind in jedem handelsüblichen Baumarkt erhältlich).

• Überprüfen Sie regelmäßig die Isolationswiderstän- de des Schweißgeräts. Verwenden Sie dazu das entsprechende Messgerät.

• Im Falle eines Defekts oder bei erforderlichem Aus- tausch von Geräteteilen wenden Sie sich bitte an das entsprechende Fachpersonal. Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Elektrodenhalter, Masseklemme

• nicht zwingend im Lieferumfang enthalten! Ersatzteile und Zubehör erhalten Sie in unserem Ser- vice-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.www.scheppach.com

Der unsachgemäße Umgang mit Altgeräten kann auf- grund potentiell gefährlicher Sto󰀨e, die häug in Elek- tro- und Elektronik-Altgeräten enthalten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sachgemäße Entsor- gung dieses Produkts tragen Sie außerdem zu einer e󰀨ektiven Nutzung natürlicher Ressourcen bei. Infor- mationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtverwaltung, dem ö󰀨entlich-rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr. Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und natio- nalen Gesetzen nicht über den Hausmüll ent- sorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. Dies kann z. B. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik- Altgeräte geschehen.

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie sie Abhilfe scha󰀨en können, wenn Ihre Maschi- ne einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt. Störung Mögliche Ursache Abhilfe Maschine lässt sich nicht einschalten Keine Netzspannung Überprüfen Sie die Steckdose, Netzkabel, Kabel, Netzstecker; Lassen Sie sie gegebenenfalls von einem qualizierten Elektriker reparieren. Hauptsicherung ist ausgelöst Überprüfen Sie die Hauptsicherung Ein- / Ausschalter defekt Reparatur durch Kundendienst Motor defekt Reparatur durch Kundendienst Kein Zündfunke Masseklemme nicht am Gerät angeschlossen / Masseklemme nicht am Werkstück angebracht Masseklemme an das Schweißgerät anschließen / Masseklemme an das Werkstück anbringen.www.scheppach.com

Garantiebedingungen Revisionsdatum 24. März 2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service- rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Her- stellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zu- stande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Ge- waltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Ver- schleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlän- gerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvoll- ständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.www.scheppach.com

5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center (via Post, eMail oder telefonisch). Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb

14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Ver- schleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.schep- pach.com Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail]
