| Tipo de produto | Máquina de solda a arco manual com eletrodos revestidos |
| Marca | Scheppach |
| Modelo | WSE1000 |
| Peso | 5,3 kg |
| Alimentação elétrica | 230 V~ 50 Hz |
| Corrente de soldagem ajustável | 10 - 130 A |
| Fator de trabalho (25 %) | 130 A |
| Fator de trabalho (60 %) | 85 A |
| Fator de trabalho (100 %) | 65 A |
| Rendimento energético | 86 % |
| Tensão em vazio | 85 V |
| Classe de proteção | IP21S |
| Classe de isolamento | B |
| Diâmetro de eletrodos recomendado | 1,6 a 3,2 mm |
| Proteção térmica | Sim (luz indicadora, parada automática) |
| Tipo de resfriamento | Ventilador integrado |
| Acessórios incluídos | Máscara de solda, porta-eletrodo, pinça de terra, escova/martelo, alça de ombro, 3 eletrodos |
| Manutenção | Limpeza regular, verificação dos cabos e conexões |
| Uso previsto | Soldagem de metais ferrosos e não ferrosos (aço, inox, cobre, alumínio) |
| Segurança | Disjuntor diferencial recomendado, proteção ocular e roupas isolantes obrigatórias |
Perguntas frequentes - WSE1000 SCHEPPACH
Perguntas dos utilizadores sobre WSE1000 SCHEPPACH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Máquina de soldar em formato PDF gratuitamente! Encontre o seu manual WSE1000 - SCHEPPACH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. WSE1000 da marca SCHEPPACH.
MANUAL DE UTILIZADOR WSE1000 SCHEPPACH
Explicação dos símbolos no aparelho
A utilização de símbolos neste manual serve para chamar a sua atenção para potenciais riscos. Os símbolos de segurança e explicações associadas devem ser bem compreendidos. Os avisos em si não eliminam quaisquer riscos e não substituem medidas corretas para a prevenção de acidentes.
 | Leia e siga o manual de instruções e as indicações de segurança antes da colocação em funcionamento! |
| EN 60974-1 | Norma europeia para aparelhos de solda relativamente a processos de soldadura manual por arco elétrico com ciclo de operação limitado. |
 | Conversor de frequência/transformador/retificador estático monofásico |
 | Símbolo para soldadura manual por arco elétrico com elétrados de barra revestidos |
 | Corrente contínua |
 | Adequado para soldar perante elevado perigo elétrico |
 | Entrada de energia; número de fases assim como símbolo de corrente alterna-da e potência efetiva da frequência |
| U_0 | Tensão nominal de funcionamento em vazio |
| U_1 | Tensão de rede |
| X | Ciclo de operação |
| I_2 | Corrente de soldadura |
| U_2 | Tensão de soldadura [V] |
| I_max | potência efetiva da tensão de rede máxima |
| I_eff | Valor efetivo da tensão de rede mais elevada [A] |
| IP21S | Grau de proteção |
| B | Classe de isolamento |
 | Cuidado! Perigo de choque elétrico! |
 | Um choque elétrico do elétrodo de soldadura poderá ser mortal |
 | A inalação de fumos da soldadura pode colocar em risco a sua saúde. |
 | Os campos eletromagnéticos podem interferir no funcionamento de estimuladores cardíacos. |
 | As faíscas da soldadura podem provocar uma explosão ou um incêndio. |
 | Os feixes de arcos elétricos podem lesar os olhos e ferir a pele. |
 | Não utilize o aparelho ao ar livre e em caso de chuva! |
| △ Atenção! | Nestas instruções de operação, assinalámos as secções que dizem respeito à sua segurança com este símbolo |
Conteúdo:
Página:
- Introdução 86
- Descrição do aparelho 86
- Âmbito de fornecimento....86
- Utilização correta....87
- Indicações de segurança 87
- Dados técnicos 91
- Desembalar....92
- Montagem / Antes da colocação em funcionamento....92
- Colocação em funcionamento.... 92
- Ligação elétrica 93
- Manutenção e limpeza 94
- Transporte....94
- Armazenamento 94
- Eliminação e reciclagem....94
- Resolução de problemas....95

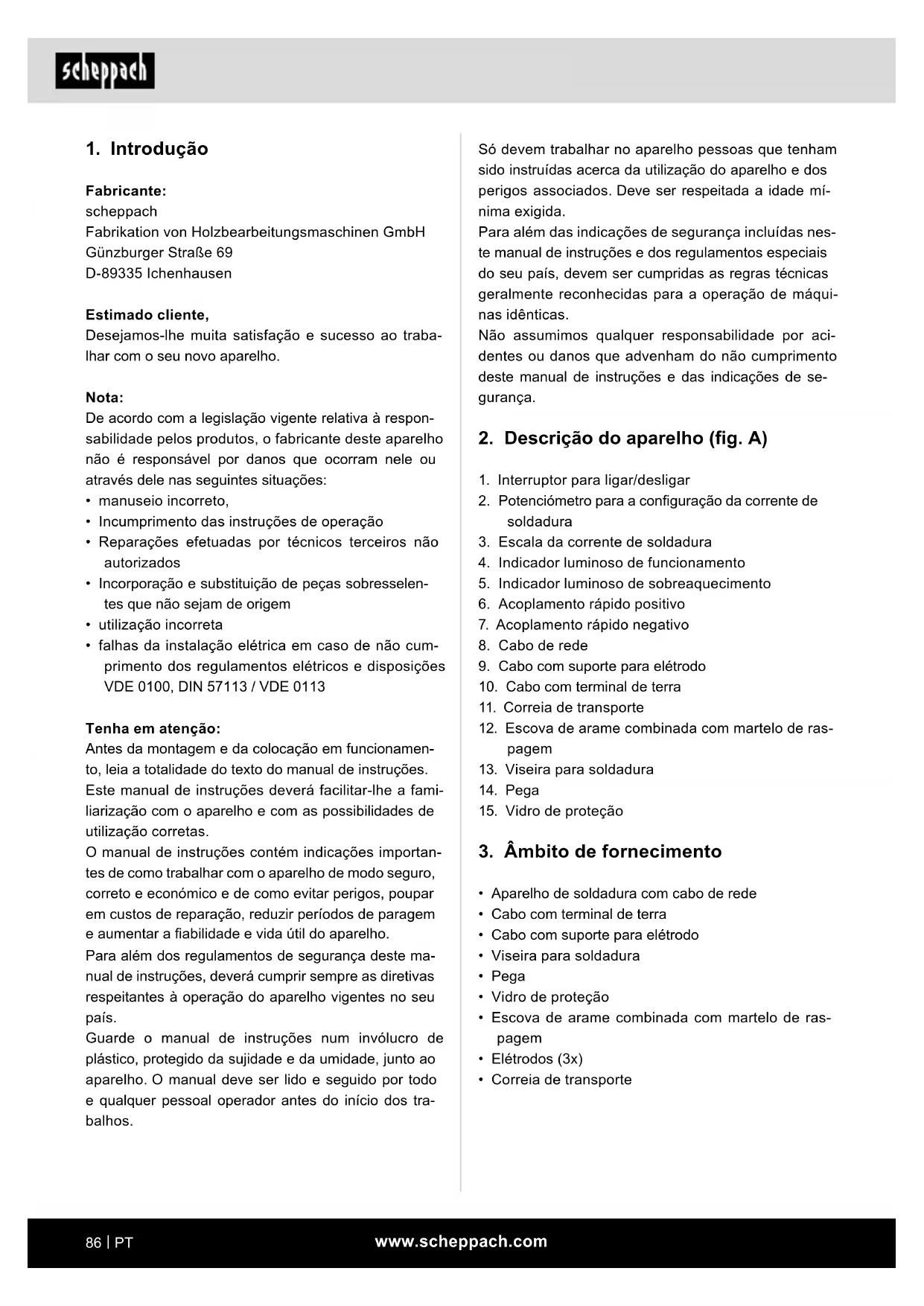

1. Introdução
Fabricante:
scheppach
Desejamos-lhe muita satisfação e sucesso ao trabalhar com o seu novo aparelho.
Nota:
De acordo com a legislação vigente relativa à responsabilidade pelos produtos, o fabricante deste aparelho não é responsável por danos que ocorram nele ou através dele nas seguintes situações:
- manuseio incorreto,
- Incumprimento das instruções de operação
- Reparações efetuadas por técnicos terceiros não autorizados
- Incorporação e substituição de peças sobresselentes que não sejam de origem
- utilização incorreta
- falhas da instalação elétrica em caso de não cumprimento dos regulamentos elétricos e disposições VDE 0100, DIN 57113 / VDE 0113
Tenha em atenção:
Antes da montagem e da colocação em funcionamento, leia a totalidade do texto do manual de instruções.
Este manual de instruções deverá facilitar-lhe a familiarização com o aparelho e com as possibilidades de utilização corretas.
O manual de instruções contém indicações importantes de como trabalhar com o aparelho de modo seguro, correto e económico e de como evitar perigos, poupar em custos de reparação, reduzir períodos de paragem e aumentar a fiabilidade e vida útil do aparelho.
Para além dos regulamentos de segurança deste manual de instruções, deverá cumprir sempre as diretivas respeitantes à operação do aparelho vigentes no seu país.
Guarde o manual de instruções num invólucro de plástico, protegido da sujidade e da umidade, junto ao aparelho. O manual deve ser lido e seguido por todo e qualquer pessoal operador antes do início dos trabalhos.
Só devem trabalhar no aparelho pessoas que tenham sido instruídas acerca da utilização do aparelho e dos perigos associados. Deve ser respeitada a idade mínima exigida.
Para além das indicações de segurança incluídas neste manual de instruções e dos regulamentos especiais do seu país, devem ser cumpridas as regras técnicas geralmente reconhecidas para a operação de máquinas idênticas.
Não assumimos qualquer responsabilidade por acidentes ou danos que advenham do não cumprimento deste manual de instruções e das indicações de segurança.
2. Descrição do aparelho (fig. A)
- Interruptor para ligar/desligar
- Potenciómetro para a configuração da corrente de soldadura
- Escala da corrente de soldadura
- Indicador luminoso de funcionamento
- Indicador luminoso de sobreaquecimiento
- Acoplamento rápido positivo
- Acoplamento rápido negativo
- Cabo de rede
- Cabo com suporte para elétrodo
- Cabo com terminal de terra
- Correia de transporte
- Escova de arame combinada com martelo de ras- pagem
- Viseira para soldadura
- Pega
- Vidro de proteção
3. Âmbito de fornecimento
- Aparelho de soldadura com cabo de rede
- Cabo com terminal de terra
• Cabo com suporte para elétrodo
• Viseira para soldadura - Pega
- Vidro de proteção
- Escova de arame combinada com martelo de raspagem
- Elétrodos (3x)
- Correia de transporte
4. Utilização correta
Este aparelho de soldadura destina-se à soldadura de metais como aço-carbono, ligas de aço, outros aços inoxidáveis, cobre, alumínio, titânio, etc.
O produto dispõe de uma luz de controlo, de uma indicação de proteção térmica e de um ventilador de arrefecimento. Está igualmente equipado com uma correia de transporte para o levantamento e deslocação seguros do produto.
A máquina só deve ser utilizada para o seu propósito especificado. Qualquer outra utilização é considerada incorreta. Os danos ou ferimentos daí resultantes serão da responsabilidade da entidade operadora/operador e não do fabricante.
A operação do aparelho só deve ser efetuada por técnicos (pessoas que, devido à sua formação técnica, experiência e conhecimentos dos respetivos dispositivos, seja capaz de avaliar o trabalho a ela atribuído e de reconhecer eventuais perigos) ou pessoas instruídas (pessoas que tenham sido instruídas acerca dos trabalhos atribuídos e dos eventuais perigos devido a um comportamento desatento).
Tenha em atenção que os nossos aparelhos não foram desenvolvidos para utilização em ambientes comerciais, artesanais ou industriais. Não assumimos qualquer garantia, se o aparelho for utilizado em ambientes comerciais, artesanais, industriais ou equivalentes.
5. Indicações de segurança
△ AVISO! leia todas as indicações de segurança, instruções, ilustrações e dados técnicos que vêm com esta ferramenta elétrica. O incumprimento das instruções que se seguem poderá causar choques elétricos, incêndio e/ou ferimentos graves.
Ter impreterivelmente em atenção
ATENÇÃO!
Use o aparelho apenas de acordo com a adequabilidade especificada neste manual.
O manuseio inadequado deste sistema pode ser perigoso para pessoas, animais e bens materiais. O utilizador deste sistema é responsável pela sua própria segurança, assim como das outras pessoas:
- Leia impreterivelmente este manual de instruções e tenha em atenção as prescrições.
- As reparações e/ou trabalhos de manutenção devem ser realizados apenas por pessoas qualificadas.
- Só é permitido utilizar os cabos de soldadura incluídos no âmbito de fornecimento ou acessórios recomendados pelo fabricante.
- Garanta uma assistência adequada do aparelho
- Durante o período de funcionamento o aparelho não deve estar encurralado ou encostado diretamente à parede, de modo que possa ser sempre absorvido ar suficiente através das ranhuras de abertura. Certifique-se de que o aparelho está corretamente ligado à alimentação. Evite qualquer esforço de tração do cabo de alimentação. Desligue o aparelho antes de o colocar noutro local.
- Tenha em atenção o estado dos cabos de soldadura, do suporte para eléctrodos e dos terminais de terra. O desgaste no isolamento e nas peças condutoras de tensão pode provocar uma situação perigosa e reduzir a qualidade do trabalho de soldadura.
- O processo de soldadura por arco elétrico produz faíscas, peças de metal fundidas e fumo, por isso, tenha em atenção o seguinte: remova todas as substâncias e/ou materiais inflamáveis do local de trabalho.
- Assegure-se de que está disponível ventilação suficiente.
- Não solde em recipientes, reservatórios ou tubos que tenham conservado líquidos ou gases inflamáveis. Evite qualquer contacto direto com o circuito de corrente de soldadura; a tensão em circuito aberto, que ocorre entre o suporte para eléctrodos e o terminal de terra, pode ser perigosa.
- Não armazene ou utilize o aparelho num ambiente húmido ou molhado, ou à chuva
- Proteja os olhos com óculos de proteção destinados ao efeito (DIN grau 9-10). Utilize luvas e vestuário de proteção seco, sem presença de óleo ou massa lubrificante, para não expor a pele a radiação ultravioleta do arco elétrico.
- Não utilize o aparelho para descongelar tubos.
Tenha em atenção!
- A radiação de luz do arco elétrico pode lesar os olhos e provocar queimaduras na pele.
- O processo de soldadura por arco elétrico produz faíscas e gotas de metal derretido, a peça de trabalho soldada começa a estar em brasa e permanece quente durante um período relativamente prolongado.
- Durante o processo de soldadura por arco elétrico são libertados vapores que são eventualmente nocivos. Qualquer choque elétrico pode ser potencialmente fatal.
- Não se aproxime do arco elétrico num raio de 15 m.
- Proteja-se (assim como às pessoas nas proximidades) dos eventuais efeitos perigosos do arco elétrico.
- Aviso: consoante as condições da alimentação elétrica no ponto de ligação do aparelho de soldadura, poderá causar anomalias na alimentação de outros aparelhos consumidores.
Atenção!
As redes elétricas e os circuitos elétricos sobrecarregados podem causar anomalias em outros aparelhos consumidores durante a soldadura.
Em caso de dúvida, deverá ser consultada a empresa distribuidora de eletricidade.
Fontes de perigo durante o processo de soldadura por arco elétrico
Durante o processo de soldadura por arco elétrico surgem uma série de fontes de perigo. Por isso, para o soldador é especialmente importante que tenha em atenção as regras seguintes, de modo a não se colocar a si e outros em perigo e evitar comprometer pessoas e o aparelho.
- Os trabalhos nas partes com tensão de rede, p. ex. em cabos, fichas, tomadas, etc., devem ser realizados apenas por um técnico especializado. Isto é válido especialmente para a criação de cabos de extensão.
- No caso de acidentes desligar de imediato a fonte de corrente de soldadura da alimentação elétrica.
- Caso ocorram tensões de contacto elétrico desconectar de imediato o aparelho e solicitar a verificação por parte de um técnico especializado.
- Assegurar sempre bons contactos elétricos na parte da corrente de soldadura.
- Usar sempre luvas isolantes em ambas as mãos durante a soldadura. Estas protegem contra choques elétricos (tensão em circuito aberto do circuito de corrente de soldadura), contra radiações nocivas (energia térmica e radiação UV), assim como contra metal incandescente e respingos de escórias.
- Usar calçado solidamente isolante. Os sapatos também devem isolar no caso de humidade. O calçado aberto não é adequado pois as gotas de metal incandescente que caem causam queimaduras.
- Usar vestuário adequado, não usar peças de vestuário sintético.
- Não olhe para o arco elétrico com os olhos desprotegidos, use apenas uma viseira de proteção para soldadura com vidro protetor regulamentar conforme DIN. O arco elétrico emite, para além de raios de luz e de calor, que provocam um encandeamento ou queimadura, também raios UV. Esta radiação ultravioleta impercetível provoca, no caso de proteção insuficiente, uma inflamação ocular muito dolorosa apenas percetível após algumas horas. Além disso, a radiação UV sobre partes do corpo expostas tem como consequência efeitos nefastos de queimadura solar.
- As pessoas ou ajudantes que se encontrem nas proximidades do arco elétrico devem ser alertadas para os perigos e devem ser equipadas com os meios de proteção necessários. Se necessário, instalar barreiras de proteção.
- Durante a soldadura, em particular em espaços pequenos, deve ser garantida uma ventilação suficiente, pois surgem fumos e gases nocivos.
- Nos recipientes nos quais são armazenados gazes, combustíveis, óleos minerais ou similares, não devem ser realizados quaisquer trabalhos de soldadura, mesmo se estes estiverem vazios há já bastante tempo, pois existe o risco de explosão decorrente dos resíduos.
- Em áreas com fogo e espaços potencialmente explosivos aplicam-se normas especiais.
- As juntas soldadas, que estão sujeitas a esforços elevados e que devem cumprir impreterivelmente requisitos de segurança, devem ser executadas apenas por soldadores especificamente formados e credenciados. Exemplos: recipientes sob pressão, trilhos de guia, engates de reboque, etc.
- Os feixes de arcos elétricos podem lesar os olhos e ferir a pele. Use capacete e óculos de proteção.
- Use proteção auditiva e um colarinho alto e abotoado.
- Use um capacete de soldador e certifique-se das configurações adequadas do filtro.
- Use uma proteção do corpo completa.
⚠️ Atenção
- Deve ser impreterivelmente tido em conta que o condutor de proteção em instalações ou equipamentos elétricos pode ser destruído, em caso de incúria, através da corrente de soldadura, p. ex. o terminal de terra é colocado na caixa do aparelho de solda, que está conectado ao condutor de proteção da instalação elétrica. Os trabalhos de soldadura são executados numa máquina com ligação do condutor de proteção. É também possível soldar na máquina sem que tenha sido colocado o terminal de terra. Neste caso a corrente de soldadura flui do terminal de terra através do condutor de proteção para a máquina. A corrente de soldadura elevada pode levar a que o condutor de proteção derreta.
- As proteções dos cabos de alimentação para as tomadas de alimentação devem cumprir as especificações. Assim, conforme estas especificações devem ser usados apenas proteções ou equipamentos em conformidade com a secção transversal do cabo. Uma segurança excessiva pode levar a que os cabos se incendeiem ou a danos causados pelo fogo no edifício.
- Não utilize o aparelho de soldadura à chuva.
- Não utilize o aparelho de soldadura num ambiente húmido.
- Coloque o aparelho de soldadura apenas sobre uma superfície plana.
- A saída é medida a uma temperatura ambiente de 20 °C. O tempo de soldadura pode ser reduzido em caso de temperaturas mais altas.
Perigo devido a choque elétrico
Um choque elétrico de um elétrodo de soldadura poderá ser mortal. Não solde se estiver a cair chuva ou neve. Use luvas isoladas secas. Não toque no elétrodo com as mãos desprotegidas. Não use luvas molhadas ou danificadas. Proteja-se contra choque elétrico com isolamentos contra a peça. Não abra a caixa do dispositivo.
A inalação de fumo de soldadura pode colocar em risco a sua saúde. Não mantenha a cabeça no fumo. Utilize os dispositivos em espaços abertos. Utilize ventilação para a remoção do fumo.
As faíscas da soldadura podem provocar uma explosão ou um incêndio. Mantenha substâncias inflamáveis longe da soldadura. Não solde ao lado de substâncias inflamáveis. As faíscas de soldadura podem provocar um incêndio. Mantenha um extintor de incêndio nas proximidades e um observador que o possa utilizar de imediato. Não solde em barris ou quaisquer recipientes fechados.
Indicações de segurança relativas às viseiras para soldadura
- Antes do início dos trabalhos de soldadura, certifique-se sempre, com a ajuda de uma fonte de luz clara (por ex. um isqueiro), do funcionamento correto da viseira para soldadura.
- O vidro de proteção poderá sofrer danos devido a salpicos de soldadura. Substitua imediatamente vidros de proteção danificados ou riscados.
- Substitua imediatamente componentes danificados ou fortemente sujos ou salpicados.
- O aparelho só deve ser operado por pessoas com uma idade mínima de 16 anos.
- Familiarize-se com os regulamentos de segurança para a soldadura. Tenha igualmente em atenção as indicações de segurança do seu aparelho de soldadura.
- Use sempre a viseira para soldadura ao soldar. Se não a utilizar, poderá sofrer graves ferimentos nas retinas.
- Use sempre vestuário de proteção ao soldar.
- Nunca utilize a viseira para soldadura sem vidro de proteção.
- Substitua atempadamente o vidro de proteção para uma boa visibilidade e um trabalho não cansativo.
Ambiente com elevado perigo elétrico
Ao soldar em ambientes com elevado perigo elétrico, devem ser seguidas as seguintes indicações de segurança.
Ambientes com elevado perigo elétrico são, por exemplo:
- Locais de trabalho nos quais o espaço de movimentação é limitado, obrigando o soldador a trabalhar numa posição incómoda (por ex. de joelhos, sentado ou deitado) e a tocar em peças condutoras de eletricidade;
- Locais de trabalho que estejam parcial ou totalmente limitados na condução elétrica e nos quais existe um elevado perigo de contacto evitável ou acidental por parte do soldador;
- Locais de trabalho molhados, húmidos ou quentes, nos quais a humidade do ar ou o suor reduzam significativamente a resistência da pele e as características de isolamento do equipamento de proteção.
Uma escada de metal ou um andaime podem igualmente criar um ambiente com elevado perigo elétrico.
Em tal ambiente devem ser utilizadas bases e camadas intermédias isoladas. Deve-se igualmente usar luvas de cano comprido e coberturas para a cabeça de cabedal ou outra substância isolante, para isolar o corpo da terra. A fonte de alimentação para a soldadura deve encontrar-se fora da área de trabalho ou das superfícies condutoras de eletricidade e fora do alcance do soldador.
Para uma proteção adicional contra um choque devido a tensão de rede em caso de falha, pode-se utilizar um disjuntor de corrente de falha, que funciona com uma corrente de fuga não superior a 30 mA e alimenta todos os dispositivos operados a partir da rede. O disjuntor de corrente de falha deve ser adequado a todos os tipos de corrente.
Devem ser de fácil alcance meios para a separação elétrica rápida da fonte de alimentação para a soldadura ou do circuito de corrente de soldadura (por ex. dispositivo de paragem de emergência). Se utilizar aparelhos de soldadura sob condições elétricas perigosas, a tensão de saída do aparelho de soldadura em funcionamento em vazio não deve ser superior a 113 V (valor de pico). Este aparelho de soldadura pode ser utilizado nestes casos devido à tensão de saída.
Soldadura em espaços apertados
Ao soldar em espaços apertados, poderá existir perigo devido a gases tóxicos (perigo de asfixia). Só é permitido soldar em espaços apertados, se estiverem presentes nas proximidades pessoas instruídas, que possam intervir em caso de necessidade. Aqui deve ser executada uma avaliação por parte de um perito antes do início do processo de soldadura, para determinar que passos são necessários para garantir a segurança do trabalho e que medidas de precaução devem ser tomadas durante o processo de soldadura em si.
Acumulação das tensões em circuito aberto
Se estiver simultaneamente em funcionamento mais do que uma fonte de alimentação para a soldadura, as suas tensões em circuito aberto poderão acumular e causar um perigo elevado elétrico. As fontes de alimentação para a soldadura devem ser ligadas de modo a que este perigo seja minimizado. As fontes de alimentação para a soldadura individuais, juntamente com os seus comandos e ligações separados, devem estar claramente identificadas, para se poder reconhecer o que pertence a qual circuito de corrente de soldadura.
Utilização de alças
Não é permitido soldar com a fonte de alimentação para a soldadura a ser carregada, por ex. com uma alça.
Isto serve para evitar o seguinte:
- O risco de se perder o equilíbrio, caso cabos ou mangueiras ligados sejam puxados.
- O risco elevado de choque elétrico, uma vez que o soldador entra em contacto com a terra se ele utilizar uma fonte de alimentação para a soldadura da classe I cuja caixa esteja ligada à terra através do seu condutor de proteção.
Vestuário de proteção
- Durante o trabalho, o corpo completo do soldador deve estar protegido contra radiação e queimaduras por vestuário e por uma viseira.
- Devem ser usadas em ambas as mãos luvas de cano comprido de um material adequado (cabedal). Elas deve estar em bom estado.
- Devem ser usados aventais apropriados para proteger o vestuário de faíscas e combustão. Se o tipo de trabalho o requerer, p. ex. soldar no teto, deve ser usado um fato protetor e, se necessário, também um capacete.
- O vestuário de proteção usado e os acessórios completos devem cumprir a diretiva “Equipamento de proteção individual”.
Proteção contra radiação e queimaduras
- Alertar para o perigo em relação ao olhos afixando um cartaz no local de trabalho com o aviso “Cuidado, não olhar para as chamas!”. Os postos de trabalho devem ser blindados se possível, de modo que as pessoas que se encontrem nas proximidades estejam protegidas. As pessoas não autorizadas devem ser mantidas afastadas dos trabalhos de soldadura
- As paredes na proximidade imediata de locais de trabalho fixos não devem ser de cor clara e polidas. As janelas devem ser protegidas da passagem ou reflexão de raios, no mínimo, até à altura da cabeça, p. ex. através de pintura adequada.
Classificação CEM do aparelho
ATENÇÃO! Este aparelho da classe A não se destina à utilização em áreas residenciais nas quais a alimentação elétrica ocorra através de um sistema de alimentação de baixa tensão público. Poderá ser difícil assegurar a compatibilidade eletromagnética nessas áreas, devido a interferências de alta frequência de cabos e irradiadas.
Mesmo que o aparelho de soldadura cumpra os valores-límite de emissões de acordo com a norma, aparelhos de soldadura por arco elétrico poderão, no entanto, provocar interferências eletromagnéticas em instalações e aparelhos sensíveis. Falhas que ocorram durante a soldadura com arco elétrico são da responsabilidade do utilizador e ele deve tomar medidas de proteção adequadas.
O utilizador deve ter especialmente em conta o seguinte:
- Cabos de rede, de comando, de sinal e de telecomunicações
- Computadores e outros aparelhos controlados por microprocessador
- Televisões, rádios e outros aparelhos de reprodução
- Dispositivos de segurança eletrónicos e elétricos
- Pessoas com estimuladores cardíacos ou aparelhos auditivos
- Dispositivos de medição e calibragem
- Resistência contra interferência de outros dispositivos nas proximidades
- A hora à qual os trabalhos de soldadura são efetuados.
Para reduzir eventuais radiações de interferência, recomenda-se o seguinte:
- O aparelho de soldadura deve ser corretamente instalado e operado, para minimizar uma eventual emissão de interferências.
-
O aparelho de soldadura deve ser alvo de uma manutenção regular e deve ser mantido num bom estado de conservação.
-
Os cabos de soldadura devem ser totalmente desenrolados e conduzidos o mais paralelamente possível no chão.
- Aparelhos e instalações em risco devido a radiação de interferência devem ser, sempre que possível, removidos da área de soldadura ou protegidos.
- Utilização de um filtro eletromagnético, que reduz as interferências eletromagnéticas.
Medidas de segurança gerais
O utilizador é responsável pela instalação e utilização corretas do aparelho de acordo com as indicações do fabricante. Se tiverem sido detetadas interferências eletromagnéticas, é da responsabilidade do utilizador elimina-las com os meios auxiliares técnicos enumerados acima no ponto “Nota importante relativa à ligação elétrica”.
Aviso! Esta ferramenta elétrica cria um campo ele- tromagnético durante o funcionamento. Esse campo poderá, sob determinadas circunstâncias, afetar implantes médicos ativos e passivos. Para reduzir o risco de ferimentos graves ou mortais, recomendamos às pessoas com implantes médicos que consultem o seu médico e o fabricante do seu implante antes de opera- rem a ferramenta elétrica.
6. Dados técnicos
Conexão de rede 230V\~ 50 Hz
| Corrente de soldadura 10 - 130 A | |
| Ciclo de operação X | |
| 25% 130 A | |
| 60% 85 A | |
| 100% 65 A | |
| Eficiência energética da fonte de alimentação | 86% |
| Tensão em circuito aberto 85 V | |
| Peso 5,3 kg | |
Reservados os direitos a alterações técnicas!
7. Desembalar
- Abra a embalagem e retire cuidadosamente o aparelho.
- Remova o material de embalamento, assim como as fixações de embalamento/transporte (se presentes).
- Verifique se o âmbito de fornecimento está completo.
- Inspezione o aparelho e os acessórios quanto a danos de transporte.
- Guarde a embalagem até ao fim do período de garantia, se possível.
ATENÇÃO
O aparelho e o material de embalamento não são brinquedos! Crianças não deverão brincar com sacos de plástico, películas e peças pequenas! Risco de ingestão e asfixia!
8. Montagem / Antes da colocação em funcionamento
Montagem da correia de transporte (Fig. B)
Monte a pega (14) na viseira para soldadura (13) conforme apresentado na Fig. D.
Monte o vidro protetor (15) na viseira para soldadura (13) conforme apresentado na Fig. D.
Em seguida, feche os três lados da viseira para soldadura. Ambas as partes laterais são interligadas respetivamente através de dois botões de pressão à parte superior.
Antes da colocação em funcionamento
Ligação à fonte de alimentação
Antes de conectar o cabo de rede (8) à fonte de alimentação verifique se os dados da placa de características estão em conformidade com os valores da fonte de alimentação à disposição.
Ligue a máquina apenas a uma tomada elétrica com ligação à terra instalada adequadamente, que esteja protegida com pelo menos 16 A.
Perigo! A ficha de alimentação deve ser substituída apenas por um eletricista especializado.
Ligação dos cabos de soldadura (Fig. E)
Perigo! Execute os trabalhos de ligação dos cabos de soldadura (9+10) apenas se o aparelho estiver desconectado!
Para isso, ligue as duas fichas do suporte para elé- trodo (9) e do terminal de terra (10) aos acoplamentos rápidos (6/7) correspondentes e bloqueie as fichas, girando-as no sentido dos ponteiros do relógio. Por norma, o cabo com o suporte para elétrodo (9) é ligado ao polo positivo (6) e o cabo com o terminal de terra (10) ao polo negativo (7).
O terminal de terra (10) é fixado diretamente na peça a soldar ou na base sobre a qual a peça a soldar está colocada.
Atenção, assegure que não existe qualquer contacto direto com a peça soldada. Por isso, evite superfícies lacadas e/ou isolantes.
O cabo do suporte para elétrodo possui na extremidade de um terminal especial, que serve para prender o elétrodo.
A viseira de proteção para soldadura deve ser sempre usada durante a soldadura. Esta protege os olhos da radiação de luz emitida pelo arco elétrico e permite ainda que se olhe para o material de soldagem.
9. Colocação em funcionamento
Ligar/Desligar (Fig. A)
Coloque o interruptor para ligar/desligar (1) na posição “I” para ligar o aparelho. O indicador luminoso de funcionamento (4) acende-se. Coloque o interruptor para ligar/desligar (1) na posição “0” para desligar o aparelho. O indicador luminoso de funcionamento (4) apaga-se.
Soldar (Fig. A + E)
Execute todas as ligações elétricas para a alimentação de energia e para o circuito da corrente de soldadura. A maioria dos elétrodos revestidos é ligada ao polo positivo. No entanto, há alguns tipos de elétrodo que são ligados ao polo negativo. Respeite as indicações do fabricante relativamente ao tipo de elétrodo e à polari-dade correta. Ajuste os cabos de soldadura (9/10) aos devidos acoplamentos rápidos (6/7).
Fixe a extremidade não revestida do elétrodo ao su- porte para elétrodos (9) e ligue o terminal de terra (10) à peça a soldar. Certifique-se, nessa altura, de que existe um bom contacto elétrico. Ligue o aparelho e ajuste a corrente de soldadura no potenciómetro (2) de acordo com o elétrodo utilizado. Mantenha o escudo protetor à frente do rosto e raspe a ponta do elétrodo na peça a soldar, como se estivesse a fazer o movi- mento de acender um fósforo. Este é o melhor método para acender um arco elétrico.
Teste numa amostra se selecionou o elétrodo e a intensidade de corrente corretos.
Nota: Consulte na tabela seguinte a corrente de soldadura a ajustar em função do diâmetro do elétrodo.
∅ do elétrodo (mm) Corrente de soldadura (A)
Não bata com o elétrodo na peça de trabalho, dado que isso pode causar danos e dificultar a ignição do arco elétrico.
Assim que o arco elétrico estiver aceso, tente manter uma distância para a peça que corresponda ao diâmetro do elétrodo. A distância deve ser mantida o mais constante possível durante a soldadura. A inclinação do elétrodo no sentido de trabalho deve ser de 20-30 graus.
Utilize sempre uma pinça para remover eléctrodos des-gastados ou para movimentar peças acabadas de soldar. Tenha em atenção que os suportes para eléctrodos (9) devem ser sempre pousados isolados após a solda. A escória deve ser retirada do arame apenas após o arrefecimento. Se se prosseguir com uma soldadura numa costura de solda quebrada, em primeiro lugar, deve-se remover a escória no ponto de recomeço.
Proteção contra sobreaquecimento
O aparelho de soldadura está equipado com uma proteção contra sobreaquecimento, que protege o transformador de soldadura de sobreaquecimento. Se a proteção contra sobreaquecimento for ativada, o indicador luminoso (5) no seu aparelho acende-se. Deixe o aparelho de soldadura arrefecer durante algum tempo.
Substituição do cabo de ligação à corrente Perigo!
Se o cabo de ligação à corrente deste aparelho estiver danificado, este deve ser substituído pelo fabricante ou pelo seu serviço de assistência ao cliente ou por uma pessoa igualmente qualificada, de modo a evitar perigos.
10. Ligação elétrica
A ligação à rede por parte do cliente, assim como o cabo de prolongamento utilizado, deverão corresponder a essas normas.
Cabo de ligação elétrica com defeito
Ocorrem muitas vezes danos de isolamento em cabos de ligação elétrica.
As causas para tal poderão ser:
- Pontos de pressão se os cabos forem conduzidos através de janelas ou portas.
- Pontos de dobragem devido a uma fixação ou condução incorreta do cabo de ligação.
- Pontos de corte devido a passagem de veículo por cima do cabo de ligação.
- Danos de isolamento devido a puxar com força da tomada.
• Fissuras devido à idade do isolamento.
Tais cabos de ligação elétrica danificados não devem ser utilizados e representam perigo de vida devido aos danos no isolamento.
Inspezione regularmente os cabos de ligação elétrica quanto a danos. Durante a inspeção, certifique-se de que o cabo não está ligado à rede elétrica.
Os cabos de ligação elétrica devem corresponder às normas VDE e DIN relevantes. Utilize apenas cabos de ligação com a marcação H05RR-F.
É obrigatória uma impressão da designação do tipo no cabo de ligação.
- A tensão de rede deve ser de 230 V\~.
- As linhas de prolongamento de até 25 m de comprimento devem ter uma secção transversal de 2,5 milímetros quadrados.
As ligações e reparações do equipamento elétrico só devem ser executadas por um eletrotécnico.
Em caso de dúvidas, indique os seguintes dados:
- Dados da placa de características da máquina
11. Manutenção e limpeza
Perigo!
Remova a ficha de rede antes de quaisquer trabalhos de limpeza.
Nota: o aparelho de soldadura deve ser alvo de uma manutenção e revisão regulares para se assegurar um funcionamento sem problemas e o cumprimento dos requisitos de segurança. Uma operação incorreta poderá provocar falhas e danos no aparelho.
- Antes de executar trabalhos de limpeza no aparelho de soldadura, retire o cabo de rede 8 da tomada, para que o aparelho seja separado com segurança do circuito elétrico.
- Limpe regularmente o exterior do aparelho de soldadura e dos acessórios. Remova a sujidade e a poeira com a ajuda de ar, de uma massa de algodão ou de uma escova.
Nota: os seguintes trabalhos de manutenção devem ser realizados apenas por técnicos renomados.
- O regulador de intensidade, o dispositivo de ligação à terra, os cabos internos, o dispositivo de acoplamento do queimador de soldadura e os parafusos de ajuste devem ser alvo de uma manutenção regular. Volte a apertar parafusos soltos e substitua parafusos enferrujados (os parafusos de substituição M4 x 10 estão disponíveis no mercado da construção).
- Verifique regularmente as resistências de isolamento do aparelho de soldadura. Para o efeito, utilize o aparelho de medição correspondente.
- Em caso de defeito ou necessidade de substituição de peças do aparelho, queira entrar em contacto com o pessoal técnico correspondente.

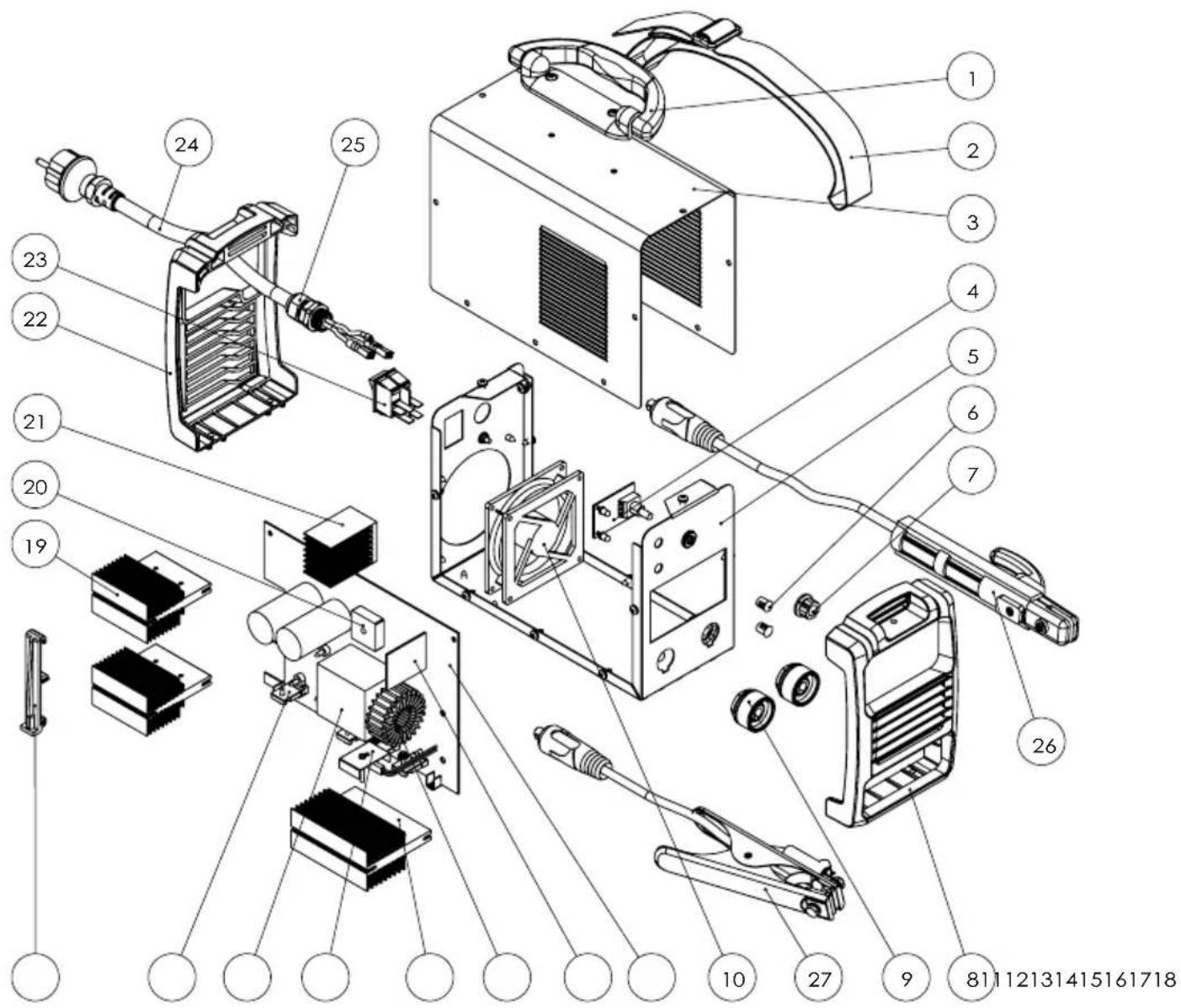

Informações de assistência
Deve-se ter em conta que as seguintes peças deste produto estão sujeitas a um desgaste consoante a utilização ou natural ou que as seguintes peças são necessárias como consumíveis.
Peças de desgaste*: Suporte para elétrodo, terminal de terra
* Nem sempre incluído no âmbito de fornecimento!
Entre em contacto com o nosso centro de assistência para obter peças sobresselentes e acessórios. Para isso, utilize o código QR na capa.
12. Transporte
Para um transporte fácil, suspenda o aparelho de soldadura com a correia de transporte fornecida sobre o ombro ou transporte-o simplesmente com a pega de transporte.
13. Armazenamento
Armazene o aparelho e os seus acessórios num local escuro, seco, ao abrigo de temperaturas negativas e fora do alcance das crianças. A temperatura ideal de armazenagem situa-se entre 5 a 30 °C. Guarde a ferramenta elétrica apenas na embalagem original.
Tape a ferramenta elétrica para proteção contra pó ou humidade. Guarde o manual de instruções junto à ferramenta elétrica.
14. Eliminação e reciclagem
O aparelho encontra-se numa embalagem para evitar danos de transporte. Esta embalagem é matéria-prima, sendo assim reutilizável ou reciclável.
O aparelho e os seus acessórios são compostos de diferentes materiais, por ex. metal
e plástico. Não atire baterias para o lixo doméstico, para o fogo ou para a água. As baterias devem ser recolhidas, recicladas ou eliminadas de modo ecológico. Elimine componentes com defeito nos resíduos perigosos. Aconselhe-se junto de uma empresa especializada ou das autoridades locais!
Equipamentos antigos nunca devem ser eliminados nos resíduos domésticos!
Este símbolo indica que, conforme a diretiva relativa aos resíduos de equipamentos elétricos e eletrónicos (2012/19/UE), o presente produto nunca deve ser eliminado nos resí- duos domésticos. Este produto tem de ser entregue num dos pontos de recolha previstos para o efeito. Isto pode ser feito, por ex., mediante a entrega aquando da compra de um produto semelhante ou através da entrega num ponto de recolha autorizado para a reciclagem de equipamentos elétricos e eletrónicos antigos.
Devido às substâncias potencialmente perigosas, frequentemente contidas nos equipamentos antigos elétricos e eletrónicos, o manuseamento inadequado de equipamentos antigos pode ter efeitos negativos para o ambiente e para a saúde das pessoas. Além disto, através da eliminação adequada deste produto, contribui para o aproveitamento eficiente de recursos naturais. Pode obter informações sobre os pontos de recolha para equipamentos antigos na Câmara Municipal, na autoridade oficial responsável pela recolha de resíduos sólidos e em qualquer entidade autorizada para a eliminação de equipamentos elétricos e eletrónicos ou do sistema de recolha de lixo urbano.
15. Resolução de problemas
A seguinte tabela indica sintomas de erro e descreve resoluções, se a sua máquina não estiver a funcionar corretamente. Se não for possível localizar e eliminar o problema, entre em contacto com a sua oficina de assistência técnica.
| Falha Causa possível Resolução | ||
| Não é possível ligar a máquina | Sem tensão de rede | Verifique a tomada, o cabo de rede, os cabos, a ficha de rede; peça eventualmente a um eletricista qualificado para reparar. |
| O fusível principal disparou Verifique o fusível principal | ||
| Interruptor para ligar/desligar com defeito | Reparação por parte do serviço de apoio ao cliente | |
| Motor com defeito | Reparação por parte do serviço de apoio ao cliente | |
| Nenhuma faísca | Terminal de terra não ligado ao aparelho / terminal de terra não colocado na peça | Ligar o terminal de terra ao aparelho de soldadura / Aplicar o terminal de terra à peça de trabalho. |
Para este aparelho concedemos garantia de 24 meses. A garantia cobre exclusivamente defeitos de matérial ou de fabricação. Peças avariadas são substituidas gratuitamente. cabe ao cliente efetuar a substituição. Assumimos a garantia unicamente de peças genuinas. Não há direito à garantia no caso de: peças de desgaste, danos de transporte, danos causados pelo manejo indevido ou pela desatenção as instruções de serviço, falhas da instalação elétrica por inobservança das normas relativas á electricidade. Além disso, a garantia só poderá ser reinvidicada para aparelhos que não tenham sido convertados por lerceiros. O cartão de garantia só vale em conexão com a fatura.
