Producttype	Handmatig booglasapparaat met beklede elektroden
Merk	Scheppach
Model	WSE1000
Gewicht	5,3 kg
Voeding	230 V~ 50 Hz
Instelbare lasstroom	10 - 130 A
Inschakelduur (25 %)	130 A
Inschakelduur (60 %)	85 A
Inschakelduur (100 %)	65 A
Energetisch rendement	86 %
Nullastspanning	85 V
Beschermingsklasse	IP21S
Isolatieklasse	B
Aanbevolen elektrodediameter	1,6 tot 3,2 mm
Thermische beveiliging	Ja (lampje, automatische uitschakeling)
Koeltype	Ingebouwde ventilator
Inbegrepen accessoires	Lasmasker, elektrodehouder, massaklem, borstel/hamer, schouderband, 3 elektroden
Onderhoud	Regelmatige reiniging, controle van kabels en aansluitingen
Beoogd gebruik	Lassen van ferro- en non-ferrometalen (staal, roestvrij staal, koper, aluminium)
Veiligheid	Aardlekschakelaar aanbevolen, oogbescherming en isolerende kleding verplicht

Veelgestelde vragen - WSE1000 SCHEPPACH

Wat is de aanbevolen lasstroom voor een elektrode van 2,5 mm?

Stel voor een elektrode van 2,5 mm diameter de stroom in tussen 60 en 110 A, afhankelijk van de dikte van het metaal en de laspositie.

Hoe sluit ik de laskabels aan?

Sluit de elektrodehouderkabel aan op de positieve snelkoppeling (gemarkeerd +) en de massakabel op de negatieve aansluiting (gemarkeerd -). Draai elke stekker rechtsom om te vergrendelen.

Wat te doen als de machine niet inschakelt?

Controleer het stopcontact, de voedingskabel en de hoofdsmeltveiligheid. Als het lampje van de thermische beveiliging brandt, laat het apparaat dan afkoelen. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe gebruik ik de schouderband?

Bevestig de schouderband op de daarvoor bestemde punten op de behuizing, zoals aangegeven in de handleiding. Las nooit terwijl u het apparaat met de schouderband draagt; plaats het op de grond voordat u gaat lassen.

Wat is de lengte van de vlamboog?

Houd een afstand tussen de elektrode en het werkstuk aan die ongeveer gelijk is aan de diameter van de elektrode. Een te grote afstand dooft de boog, een te kleine afstand laat de elektrode vastplakken.

Hoe reinig ik het lasapparaat?

Ontkoppel het apparaat voordat u het reinigt. Gebruik perslucht of een zachte borstel om stof en slakken te verwijderen. Gebruik nooit vloeistoffen.

Kan ik lassen in de regen?

Nee, lassen in de regen of in een vochtige omgeving is strikt verboden vanwege het risico op elektrocutie. Gebruik het apparaat uitsluitend op een droge plaats.

Hoe weet ik of de elektrode correct is gepolariseerd?

De meeste beklede elektroden worden op de positieve pool aangesloten. Raadpleeg de verpakking van de elektroden om de polariteit te bevestigen. Een omgekeerde polariteit kan een slechte boog veroorzaken.

Wat betekent het lampje van de thermische beveiliging?

Het lampje van de thermische beveiliging brandt wanneer de interne temperatuur te hoog is. Laat het apparaat 15 minuten afkoelen. Het lampje gaat automatisch uit.

Hoe bewaar ik het lasapparaat?

Bewaar het apparaat op een droge, donkere en vorstvrije plek, buiten bereik van kinderen. De ideale temperatuur ligt tussen 5 en 30 °C. Gebruik indien mogelijk de originele verpakking.

GEBRUIKSAANWIJZING WSE1000 SCHEPPACH

Verklaring van de symbolen op het apparaat

Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico's. De veiligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico's en kunnen de juiste maatregelen betreffende ongevallenpreventie niet vervangen.

	Lees voorafgaand aan de inbedrijfstelling de gebruikshandleiding en de veiligheidsvoorschriften!
EN 60974-1	Europese norm voor lasapparatuur voor handmatig booglassen met beperkte inschakelduur.
	Eenfasige statische frequentieomvormer-transformator-gelijkrichter
	Symbool voor handmatig booglassen met afgedekte staafelektroden
	Gelijkstroom
	Geschikt voor lassen bij verhoogd elektrisch gevaar
	Netingang; aantal fasen evenals het wisselstroomsymbool en de meetwaarde van de frequentie
U0	Nominale nullastspanning
U1	netspanning
X	inschakelduur
I2	Lasstroom
U2	Lasspanning [V]
I_max	hoogste netstroom meetwaarde
I_eff	Effectieve waarde van de hoogste netstroom [A]
IP21S	Beschermingsgraad
B	Isolatieklasse
	Voorzichtig! Gevaar op een elektrische schok!
	Elektrische schok van de laselektrode kan dodelijk zijn
	Inademing van lasrook kan uw gezondheid in gevaar brengen.
	Elektromagnetische velden kunnen de werking van pacemakers verstoren.
	Lasvonken kunnen een explosie of brand veroorzaken.
:	Vlamboogstralen kunnen de ogen beschadigen en de huid verwonden.
	Gebruik het apparaat niet buitenshuis en gebruik het nooit in de regen!
△ Let op!	In deze gebruikshandleiding hebben wij punten die uw veiligheid betreffen van dit teken voorzien

Inhoudsopgave:

Pagina:

1. Inleiding....60
2. Apparaatbeschrijving....60
3. Meegeleverd 60
4. Beoogd gebruik....61
5. Veiligheidsvoorschriften 61
6. Technische gegevens....65
7. Uitpakken 65
8. Montage / Voor ingebruikname 66
9. In gebruik nemen....66
10. Elektrische aansluiting....67
11. Onderhoud en reiniging....67
12. Transport....68
13. Opslag....68
14. Afvalverwerking en hergebruik....68
15. Verhelpen van storingen....69

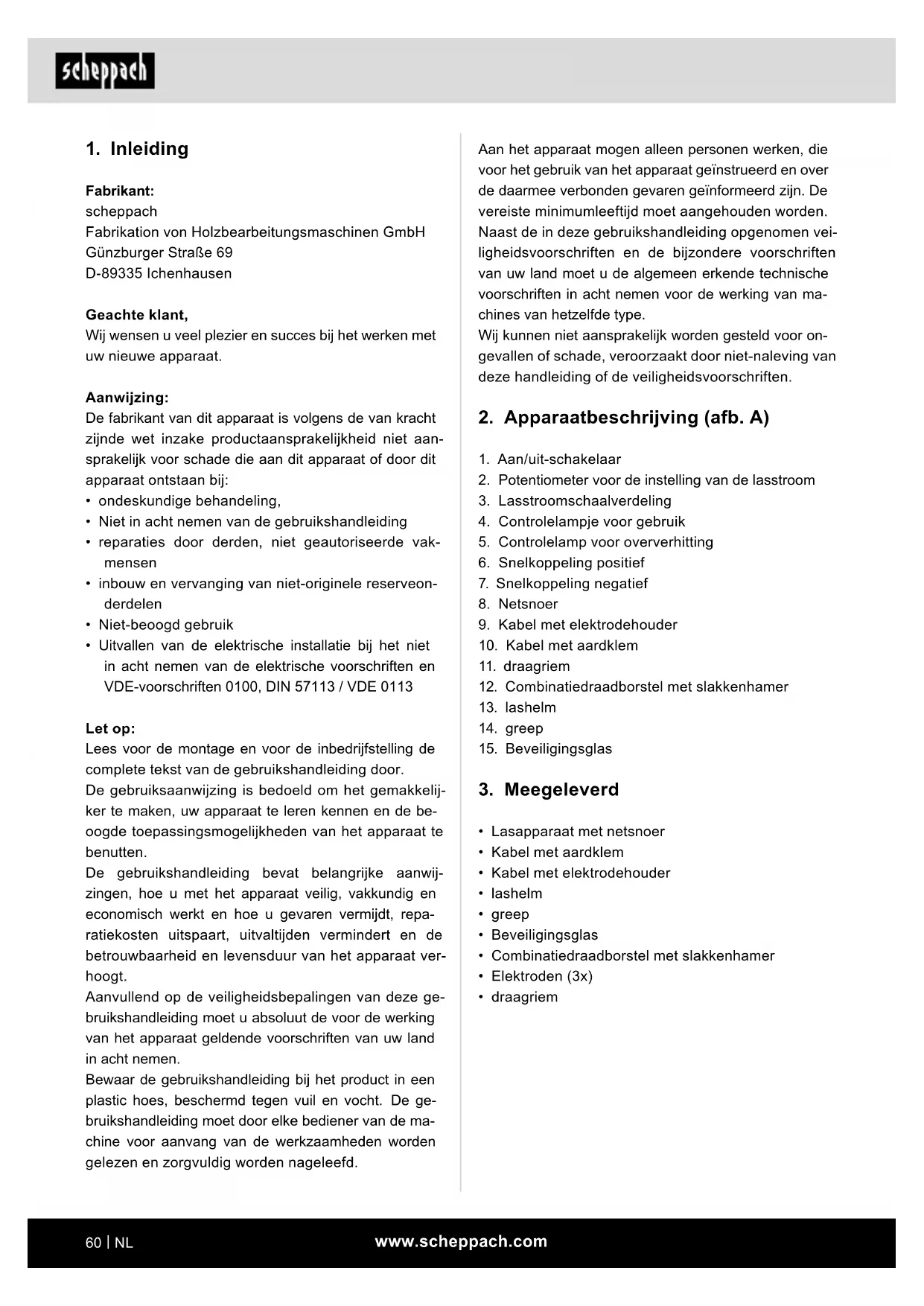

1. Inleiding

Fabrikant:

scheppach

Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat.

Aanwijzing:

De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• ondeskundige behandeling,
• Niet in acht nemen van de gebruikshandleiding
• reparaties door derden, niet geautoriseerde vakmensen
• inbouw en vervanging van niet-originele reserveonderdelen

- Niet-beoogd gebruik

- Uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE 0113

Let op:

Lees voor de montage en voor de inbedrijfstelling de complete tekst van de gebruikshandleiding door.

De gebruiksaanwijzing is bedoeld om het gemakkelijker te maken, uw apparaat te leren kennen en de beoogde toepassingsmogelijkheden van het apparaat te benutten.

De gebruikshandleiding bevat belangrijke aanwijzingen, hoe u met het apparaat veilig, vakkundig en economisch werkt en hoe u gevaren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het apparaat verhoogt.

Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het apparaat geldende voorschriften van uw land in acht nemen.

Bewaar de gebruikshandleiding bij het product in een plastic hoes, beschermd tegen vuil en vocht. De gebruikshandleiding moet door elke bediener van de machine voor aanvang van de werkzaamheden worden gelezen en zorgvuldig worden nageleefd.

Aan het apparaat mogen alleen personen werken, die voor het gebruik van het apparaat geïnstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn. De vereiste minimumleeftijd moet aangehouden worden.

Naast de in deze gebruikshandleiding opgenomen veiligheidsvoorschriften en de bijzondere voorschriften van uw land moet u de algemeen erkende technische voorschriften in acht nemen voor de werking van machines van hetzelfde type.

Wij kunnen niet aansprakelijk worden gesteld voor ongevallen of schade, veroorzaakt door niet-naleving van deze handleiding of de veiligheidsvoorschriften.

2. Apparaatbeschrijving (afb. A)

1. Aan/uit-schakelaar
2. Potentiometer voor de instelling van de lasstroom
3. Lasstroomschaalverdeling
4. Controlelampje voor gebruik
5. Controlelamp voor oververhitting
6. Snelkoppeling positief
7. Snelkoppeling negatief
8. Netsnoer
9. Kabel met elektrodehouder
10. Kabel met aardklem
11. draagriem
12. Combinatiedraadborstel met slakkenhamer
13. lashelm
14. greep
15. Beveiligingsglas

3. Meegeleverd

• Lasapparaat met netsnoer
• Kabel met aardklem
• Kabel met elektrodehouder
- lashelm
- greep
- Beveiligingsglas
• Combinatiedraadborstel met slakkenhamer
- Elektroden (3x)
- draagriem

4. Beoogd gebruik

Dit lasapparaat is geschikt voor het lassen van metalen zoals koolstofstaal, gelegeerd staal, andere edelstalen, koper, aluminium, titanium etc.

Het product beschikt over een controlelampje, een hittebeschermingsdisplay en een koelventilator. Het is bovendien voorzien van een draagriem voor het veilig optillen en verplaatsen van het product.

De machine mag uitsluitend voor het voorgeschreven doel worden gebruikt. Elk ander of verdergaand gebruik is niet volgens de voorschriften. De gebruiker/ bediener en niet de fabrikant is aansprakelijk voor ont- stane schade of elke vorm van letsel.

Het apparaat mag alleen worden bediend door vak- kundig personeel (persoon die door zijn technische opleiding, ervaring en kennis van de relevante apparat- tuur in staat is de hem opgedragen werkzaamheden te beoordelen en mogelijke gevaren te onderkennen) of geïinstrueerde personen (persoon die is geïinstrueerd over de opgedragen werkzaamheden en over mogelijke gevaren als gevolg van onzorgvuldig gedrag).

Let erop dat onze apparaten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het apparaat in bedrijfsmatige, ambachtelijke of industriële ondernemingen of bij soortgelijke werkzaamheden wordt ingezet.

5. Veiligheidsvoorschriften

⚠ WAARSCHUWING! Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en technische gegevens die bij deze elektrische machine zijn meegeleverd. Nalatigheden bij het niet naleven van de onderstaande aanwijzingen kunnen elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Absoluut in acht nemen

⚠ LET OP!

Gebruik het apparaat alleen in overeenstemming met zijn geschiktheid, die in deze handleiding wordt gespecificeerd.

Onjuist gebruik van deze installatie kan gevaarlijk zijn voor personen, dieren en eigendommen. De gebruiker van de installatie is verantwoordelijk voor zijn eigen veiligheid en die van andere personen:

• Het is essentieel dat u deze gebruikshandleiding leest en de voorschriften in acht neemt.
• Reparaties en/of onderhoudswerkzaamheden mo-gen uitsluitend worden uitgevoerd door gekwalifi-ceerde personen.
• Alleen de bij de levering meegeleverde laskabels of de door de fabrikant aanbevolen accessoires mo-gen worden gebruikt.
  • Zorg voor de juiste verzorging van het apparaat

- Het apparaat mag tijdens de gebruiksperiode niet in krappe ruimtes worden geplaatst of direct te-gen de muur worden geplaatst, zodat er altijd vol-doende lucht via de openingssleuven kan worden aangezogen. Controleer of het apparaat correct is aangesloten op het elektriciteitsnet. Vermijd elke trekspanning op het netsnoer. Haal de stekker uit het stopcontact voordat u het apparaat naar een andere locatie verplaatst.

- Let op de staat van de laskabels, elektrode-tang en aardklemmen, slijtage aan de isolatie en spanninggeleidende delen kan een gevaarlijke situatie veroorzaken en de kwaliteit van het laswerk verminderen.

- Booglassen veroorzaakt vonken, gesmolten metalen onderdelen en rook, dus let op:Verwijder alle brandbare stoffen en/of materialen van de werkplek.

- Zorg dat er voldoende luchttoevoer ter beschikking staat.

- Niet lassen op containers, vaten of leidingen die brandbare vloeistoffen of gassen hebben bevat. Vermijd direct contact met het lascircuit; de nullast-spanning die optreedt tussen de elektrodehouder en de aardklem kan gevaarlijk zijn.

- Bewaar of gebruik het apparaat niet in een vochtige of natte omgeving of in de regen

- Bescherm de ogen met een hiervoor geschikte veiligheidsbril (DIN-klasse 9-10). Gebruik handschoenen en droge beschermende kleding die vrij is van olie en vet om te voorkomen dat de huid wordt blootgesteld aan ultraviolette straling van de vlamboog.

- Gebruik de lasser niet om pijpen te ontdooien.

Let op!

• De lichtstraling van de boog kan de ogen beschadigen en brandwonden op de huid veroorzaken.
• Booglassen genereert vonken en druppels gesmolten metaal, het gelaste werkstuk begint te gloeien en blijft relatief zeer lang heet.
• Bij het booglassen komen dampen vrij die mogelijk schadelijk zijn. Elke elektrische schok kan dodelijk zijn.
• Benader de vlamboog niet direct binnen een straal van 15 m.
• Bescherm uzelf (inclusief omstanders) tegen de potentieel gevaarlijke effecten van de vlamboog.
• Waarschuwing: Afhankelijk van de netaansluitingsomstandigheden op het aansluitpunt van het lasapparaat kan dit leiden tot storingen in het net voor andere verbruikers.

Let op!

Overbelaste voedingsnetwerken en stroomkringen kunnen tijdens het lassen storingen veroorzaken voor andere verbruikers.

In geval van twijfel dient het energiebedrijf te worden geraadpleegd.

Gevarenbronnen tijdens het booglassen

Tijdens het booglassen ontstaan een aantal gevarenbronnen. Het is daarom bijzonder belangrijk dat de lasser de volgende regels in acht neemt om zichzelf en anderen niet in gevaar te brengen en om lichamelijk letsel en schade aan het apparaat te voorkomen.

• Werkzaamheden aan de netspanningszijde, bijv. aan kabels, stekkers, stopcontacten, etc. mogen alleen door een gekwalificeerde specialist worden uitgevoerd. Dit geldt met name voor het aanleggen van tussenkabels.
• Bij ongevallen moet de lasstroombron onmiddellijk worden losgekoppeld van het elektriciteitsnet.
• Als er elektrische contactspanningen optreden, moet het apparaat onmiddellijk worden uitgeschakeld en door een specialist worden gecontroleerd.
• Zorg altijd voor goede elektrische contacten aan de lasstroomzijde.

• Draag bij het lassen altijd isolerende handschoenen aan beide handen. Deze beschermen tegen elektrische schokken (nullastspanning van het lascircuit), tegen schadelijke straling (hitte en UV-straling) en tegen gloeiende metalen en slakkenspatten.

• Draag stevig isolerend schoeisel, de schoenen moeten ook bij natte omstandigheden isoleren. Lage schoenen zijn niet geschikt, omdat vallende, gloeiende metalen druppels brandwonden veroorzaken.

• Draag geschikte kleding, geen synthetische kleding.
• Kijk niet met onbeschermde ogen in de vlamboog, gebruik alleen een lasbeschermingsplaat met veiligheidsglas volgens DIN-normering. Naast licht- en warmtestralen, die verblinding resp. verbranding veroorzaken, geeft de vlamboog ook UV-stralen af. Deze onzichtbare ultraviolette straling veroorzaakt, als er onvoldoende bescherming wordt geboden, een zeer pijnlijke bindvliesontsteking die pas enkele uren later merkbaar is. UV-straling heeft bovendien een schadelijke invloed op onbeschermde delen van het lichaam.
• Personen of assistenten in de buurt van de vlamboog moeten ook bewust worden gemaakt van de gevaren en zo nodig worden uitgerust met de noodzakelijke beschermende middelen, indien nodig, veiligheidswanden plaatsen.
• Bij het lassen, met name in kleine ruimtes, moet voor voldoende toevoer van frisse lucht worden gezorgd, omdat er rook en schadelijke gassen kunnen worden gegenereerd.
• Er mogen geen laswerkzaamheden worden uitgevoerd aan reservoirs waarin gassen, brandstoffen, minerale oliën of dergelijke worden opgeslagen, zelfs niet als deze lange tijd zijn geleegd, aangezien er een risico op explosie door resten bestaat.
• In brand- en explosiegevaarlijke ruimtes gelden speciale voorschriften.
• Lasverbindingen die aan hoge spanningen onderhevig zijn en absoluut aan de veiligheidseisen moeten voldoen, mogen alleen door speciaal opgeleide en gecertificeerde lassers worden uitgevoerd. Bevoorbeeld: Drukvaten, rails, trekhaken, etc.
• Vlamboogstralen kunnen de ogen beschadigen en de huid verwonden. Draag een pet en veiligheidsbril.
• Draag gehoorbescherming en een hooggesloten overhemdkraag.
• Lasveiligheidshelm dragen en neem de juiste filterinstelling in acht.
• Draag volledige lichaamsbescherming.

⚠ Let op

• Het is van essentieel belang dat de aardleider in elektrische installaties of apparaten in geval van na-latigheid door de lasstroom kan worden verstoord, bijvoorbeeld door de aardklem op de behuizing van het lasapparaat te plaatsen, die is aangesloten op de aardleider van de elektrische installatie. De laswerkzaamheden worden uitgevoerd op een machine met een aardlekaansluiting. Het is dus mogelijk om aan de machine te lassen zonder dat de aardklem er-aan vastzit. In dit geval stroomt de lasstroom van de aardklem via de aardleiding naar de machine. Door de hoge lasstroom kan de aardleider doorsmelten.
• De zekeringen van de toevoerleidingen naar de netaansluitingen moeten voldoen aan de voorschriften. Volgens deze voorschriften mogen alleen zekeringen of stroomonderbrekers worden gebruikt die overeenkomen met de kabeldoorsnede. Een te hoge zekering kan leiden tot kabelbrand resp. brandschade aan gebouwen.
• Gebruik het lasapparaat niet in de regen.
• Gebruik het lasapparaat niet in een vochtige omgeving.
• Plaats het lasapparaat uitsluitend op een vlak oppervlak.
• De uitgang is geschikt voor een omgevingstemperatuur van 20 °C. Bij een hogere temperatuur kan de lastijd korter zijn.

Gevaar door een elektrische schok

Elektrische schok van een laselektrode kan dodelijk zijn. Niet bij regen of sneeuw lassen. Draag droge isolerende veiligheidshandschoenen. De elektrode niet met blote handen aanraken. Draag geen natte of beschadigde handschoenen. Bescherm uzelf tegen een elektrische schok door isolaties tegen het werkstuk. De behuizing van de inrichting niet openen.

Gevaar door lasrook

Het inademen van lasrook kan de gezondheid in gevaar brengen. Houd uw hoofd niet in de rook. Inrichtingen in open zones gebruiken. Ontluchting voor het verwijderen van rook gebruik.

Gevaar door lasvonken

Lasvonken kunnen een explosie of brand veroorzaken. Brandbare stoffen uit de buurt van het lassen houden. Niet naast brandbare stoffen lassen. Lasvonken kunnen brand veroorzaken. Een brandblusser in de nabijheid beschikbaar houden en zorg dat een waarnemer de brandblusser, indien nodig, direct kan gebruiken. Niet op trommels of op enige gesloten reservoirs las- sen.

Lashelmspecifieke veiligheidsvoorschriften

• Controleer altijd of de lashelm goed werkt door een heldere lichtbron (bijv. aansteker) te gebruiken voor dat u met snijwerkzaamheden begint.
• Door lasspatten kan de veiligheidsruit beschadigd raken. Vervang direct beschadigde veiligheidsruiten of veiligheidsruiten die krassen bevatten.
• Vervang direct beschadigde of sterk verontreinigde resp. bespatte componenten.
• Het apparaat mag uitsluitend door personen worden gebruikt die de leeftijd van 16 jaar hebben bereikt. jaar hebben bereikt.
• Zorg dat u vertrouwd bent met de veiligheidsvoorschriften voor het lassen. Neem hierbij ook de veiligheidsvoorschriften van uw lasapparaat in acht.
• Zet de lashelm altijd op bij het lassen. Bij geen gebruik, kunt u ernstig letsel oplopen aan het netvlies van uw ogen.
• Draag tijdens het lassen altijd veiligheidskleding.
• Gebruik de lashelm nooit zonder veiligheidsruit.
• Vervang voor goed zicht en werken zonder inspanning tijdig de veiligheidsruit.

Omgeving met verhoogde elektrische risico's

Bij het lassen in omgevingen met verhoogde elektrische risico's moet u volgende veiligheidsvoorschriften in acht nemen.

Omgevingen met verhoogde elektrische risico's kunt u bijvoorbeeld aantreffen:

• Op werkplekken waar de bewegingsvrijheid beperkt is, waardoor de lasser in een geforceerde houding moet werken (bijv.: knielen, zitten, liggen) en elektrisch geleidende delen aanraakt;
• Op werkplekken die geheel of gedeeltelijk elektrisch geleidend zijn en waar een groot risico bestaat van vermijdbaar of toevallig contact door de lasser;
• Op natte, vochtige of hete werkplekken waar luchtvochtigheid of transpiratie de weerstand van de menselijke huid en de isolerende eigenschappen of beschermende uitrusting aanzienlijk verminderen.

Ook een metalen ladder of steiger kan een omgeving met verhoogde elektrische risico's creëren.

In een dergelijke omgeving moeten geïsoleerde onderlagen en tussenlagen worden gebruikt, evenals handschoenen en hoofdbedekkingen van leer of andere isolerende stoffen om het lichaam tegen aarde te isole- ren. De lasstroombron moet zich buiten het werkbereik resp. de elektrische geleidende oppervlakken en bui- ten het bereik van de lasser bevinden.

Aanvullende bescherming tegen schokken door netstroom in geval van storing kan zijn voorzien door het gebruik van een aardlekschakelaar die werkt op een lekstroom van niet meer dan 30 mA en die alle op het lichtnet aangesloten apparatuur in de nabijheid van stroom voorziet. De aardlek-schakelaar moet geschikt zijn voor alle stroomsoorten.

Middelen voor een snelle elektrische uitschakeling van de lasstroombron of het lasstroomcircuit (bijv. een noodstopinrichting) moeten eenvoudig te bereiken zijn. Bij het gebruik van lasapparaten onder elektrisch gevaarlijke omstandigheden, mag de uitgangsspanning van het lasapparaat bij stationair toerental niet hoger zijn dan 113 V (effectieve waarde). Dit lasapparaat mag door de uitgangsspanning in dit geval worden gebruikt.

Lassen in krappe ruimtes

Bij het lassen in krappe ruimtes kan er gevaar voor giftige gassen bestaan (verstikkingsgevaar). In krappe ruimtes mag alleen worden gelast, indien zich in de onmiddellijke nabijheid geïnstrueerde personen bevin- den die zo nodig kunnen ingrijpen. In dit geval moet, alvorens met het lasproces te beginnen, door een des- kundige worden geëvalueerd welke stappen nodig zijn om de veiligheid van het werk te waarborgen en welke voorzorgsmaatregelen tijdens het eigenlijke lasproces moeten worden genomen.

Som van spanning bij stationair toerental

Indien meer dan één lasstroombron tegelijk in werking is, kunnen de spanningen bij stationair toerental oplopen en tot een verhoogd elektrisch risico leiden. Lasstroombronnen moeten dusdanig worden aangesloten dat het gevaar tot een minimum wordt gebracht. De afzonderlijke lasstroombron met de afzonderlijke besturingen en aansluitingen, moeten duidelijk gemarkeerd worden om aan te geven welke bij welk lasstroomcircuit hoort.

Gebruik van schouderhengsels

Er mag niet worden gelast wanneer de lasstroombron wordt gedragen, aan bijv. een schouderriem.

Hiermee wordt het volgende voorkomen:

• Het risico om het evenwicht te verliezen wanneer aan aangesloten leidingen of slangen wordt getrokken.
• Het verhoogde risico van een elektrische schok doordat de lasser in contact komt met de aarde bij het gebruik van een lasstroombron van klasse I waarvan de behuizing geaard is via de aardleider.

Beschermende kleding

• Tijdens de werkzaamheden moet de lasser voor zijn hele lichaam door middel van kleding en gelaatsbescherming worden beschermd tegen straling en brandwonden.
• Handschoenen van een geschikte stof (leder) moeten aan beide handen worden gedragen. Ze moeten in perfecte staat zijn.
• Ter bescherming tegen vonkenregen en brandwonden moeten geschikte schorten worden gedragen. Als de aard van de werkzaamheden, bijvoorbeeld bij lassen boven het hoofd, dit vereist, moet een beschermende overall en indien nodig hoofdbescherming worden gedragen.
• De beschermende kleding en alle gebruikte accessoires moeten voldoen aan de richtlijn "Persoonlijke beschermingsmiddelen".

Bescherming tegen straling en brandwonden

• Op de werkplek moet een bord "Niet in de vlammen kijken!" worden aangebracht waarmee wordt verwezen voor een gevaar voor de ogen. De werkplekken moeten zoveel mogelijk worden afgeschermd om mensen in de omgeving te beschermen. Onbevoegden moeten uit de buurt van de laswerkzaamheden worden gehouden
• In de directe omgeving van vaste werkplekken mo-gen de wanden niet lichtgekleurd of glanzend zijn. Ramen moeten worden beveiligd tegen het door-laten of reflecteren van stralen tot minstens hoofd-hoogte, bijv. door middel van geschikt schilderwerk.

EMC-classificatie voor apparatuur

LET OP! Dit apparaat valt onder klasse A en is niet bedoeld voor gebruik in woongebieden waar de stroomvoorzie- ning wordt voorzien door een openbaar

laagspanningsnet.

Het kan moeilijk zijn om in deze gebieden elektromagnetische compatibiliteit te garanderen vanwege zowel geleide als uitgestraalde RF-storingen.

Zelfs als het lasapparaat voldoet aan de emissiegrenswaarden overeenkomstig de norm, kunnen lichtbooglasapparatuur toch elektromagnetische storingen veroorzaken in gevoelige installaties en apparatuur. De gebruiker is verantwoordelijk voor storingen veroorzaakt door de vlamboog tijdens het lassen en de gebruiker moet passende voorzorgsmaatregelen nemen. Hierbij moet de gebruiker met name rekening houden met het volgende:

• Stroom-, besturings-, signaal- en telecommunicatie-leidingen
  • Computers en andere microprocessorgestuurde
• apparaten
• Televisie-, radio- en andere afspeelapparatuur
• Elektronische en elektrische veiligheidsvoorzieningen
• Personen met pacemakers of gehoorapparaten
• Meet- en kalibratie-inrichtingen
• Immuniteit van andere apparatuur in de nabijheid
• De dagtijd waarin de laswerkzaamheden worden uitgevoerd.

Om mogelijke stoorsignalen te beperken, advise- ren wij:

• Het lasapparaat moet op de juiste wijze worden opgesteld en gebruikt om een mogelijke storende emissie tot een minimum te beperken.
• Het lasapparaat regelmatig onderhouden en in een goede staat houden.
• Lasleidingen moeten volledig worden afgewikkeld en indien mogelijk parallel over de grond lopen.
• Apparatuur en installaties die gevaar lopen door stoorsignalen moeten, indien mogelijk, uit het lasgebied worden verwijderd of worden afgeschermd.
• Gebruik van een elektromagnetisch filter dat elektromagnetische storingen vermindert.

Algemene veiligheidsmaatregelen

Het valt onder de verantwoordelijkheid van de gebruiker om het apparaat op de juiste manier te installeren en te gebruiken volgens de instructies van de fabrikant. Indien elektromagnetische storingen worden gedetecteerd, valt het onder de verantwoordelijkheid van de gebruiker om deze te elimineren met behulp van de technische hulpmiddelen die hierboven onder "Belangrijke aanwijzing betreffende de stroomaansluiting" zijn vermeld.

Waarschuwing! Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine wordt gebruikt.

netaansluiting 230V\~50 Hz

Lasstroom 10 - 130 A
Inschakelduur X
25% 130 A
60% 85 A
100% 65 A
Energie-efficiëntie van de stroombron	86%
Nullastspanning 85 V
Gewicht 5,3 kg

Technische wijzigingen voorbehouden!

7. Uitpakken

• Open de verpakking en haal het apparaat er voorzichtig uit.
• Verwijder het verpakkingsmateriaal evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
• Controleer of de inhoud van de levering volledig is.
• Controleer het apparaat en de hulpstukken op transportschade.
• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.

LET OP

Het apparaat en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

8. Montage / Voor ingebruikname

Montage van de draagriem (afb. B)

Bevestig de draagriem (11) zoals aangegeven in afb. (B).

Lashelm monteren (afb. C + D)

Monteer de greep (14) op de lashelm (13), zoals weergegeven in Afb. D.

Monteer het veiligheidsglas (15) op de lashelm (13) zoals aangegeven in afb. D.

Klap vervolgens de drie zijdes van de lashelm samen.

De beide zijdelen zijn elk verbonden met het bovenste deel door middel van twee drukknopen.

Voor de ingebruikname

Aansluiting op de stroomvoorziening

Controleer voor het aansluiten van het netsnoer (8) op de stroomvoorziening of de gegevens op het typeplatje overeenkomen met de waarden van de beschikbare stroomvoorziening.

Sluit de machine alleen aan op een correct geïnstalleerd geaard stopcontact dat met minimaal 16 A is gezekerd.

Gevaar! De netstekker mag alleen door een gekwalificeerde elektricien worden vervangen.

Aansluiten van de laskabels (afb. E)

Gevaar! Sluit de laskabels (9+10) alleen aan als het apparaat is losgekoppeld!

Sluit de laskabels aan zoals weergegeven in afbeelding E.

Sluit hiervoor de twee stekkers van de elektrodehouder (9) en de aardklem (10) met de bijbehorende snelkoppelingen (6/7) aan en vergrendel de stekkers door ze met de wijzers van de klok mee te draaien. De kabel met de elektrodehouder (9) is normaal gesproken verbonden met de pluspool (6), de kabel met de aardklem (10) met de minpool (7).

Lasvoorbereidingen

De aardklem (10) wordt rechtstreeks bevestigd aan het lasstuk of aan de basis waarop het lasstuk wordt geplaatst.

Let op, zorg ervoor dat er direct contact is met het lasstuk. Vermijd daarom geverfde oppervlakken en/of isolatiemateriaal.

De kabel van de elektrodehouder heeft een speciale klem aan het uiteinde die dient om de elektrode vast te klemmen.

Tijdens het lassen moet de lasbeschermingsplaat altijd worden gebruikt. Het beschermt de ogen tegen de lichtstraling die door de vlamboog wordt gegenereerd en laat nog altijd een nauwkeurig zicht op het lasmetaal toe.

9. In gebruik nemen

In-/uitschakelen (afb. A)

Zet de aan/uit schakelaar (1) op "I" om het apparaat in te schakelen. Het controlelampje voor de werking (4) begint te branden. Schakel het apparaat uit door de aan/uit-schakelaar (1) op "0" te zetten. Het controlelampje voor de werking (4) gaat uit.

Lassen (afb. A + E)

Voer alle elektrische aansluitingen voor de stroom- voorziening en het lascircuit uit. De meeste mantele- lektroden worden aangesloten op de pluspool. Er zijn echter enkele soorten elektroden die op de minpool worden aangesloten. Volg de instructies van de fabri- kant met betrekking tot het type elektrode en de juiste polariteit. Pas de laskabels (9/10) aan de betreffende snelkoppelingen (6/7) aan.

Bevestig nu het onverwarmde uiteinde van de elektro-de in de elektrodehouder (9) en sluit de aardklem (10) aan op het lasstuk. Let hierbij op dat er sprake is van een goed elektrisch contact. Schakel het apparaat in en stel de lasstroom op de potentiometer (2) in op basis van de gebruikte elektrode. Houd de beschermings-plaat voor uw gezicht en wrijf de elektrode-uiteinde op het lasstuk zodat u een beweging uitvoert die lijkt op het aansteken van een lucifer. Dit is de beste manier om een vlamboog te ontsteken.

Test op een proefstukje of u de juiste elektrode en stroomsterkte heeft geselecteerd.

Aanwijzing: De volgende tabel toont de in te stellen lasstroom afhankelijk van de elektrodediameter.

Elektrode ∅ (mm) Lasstroom (A)

Het werkstuk niet met de elektrode deppen, dit kan schade veroorzaken en het moeilijk maken om de vlamboog te ontsteken.

Zodra de vlamboog is ontstoken, probeert u een afstand tot het werkstuk te bewaren die overeenkomt met de gebruikte elektrodediameter. De afstand moet tijdens het lassen zo constant mogelijk blijven. De schuinte van de elektrode in de werkrichting moet 20/30 graden zijn.

Gebruik altijd een tang om gebruikte elektroden te verwijderen of om vlakke gelaste stukken te verplaatsen. Houd er rekening mee dat de elektrodehouders (9) na het lassen altijd in een geïsoleerde positie moeten worden geplaatst.

De slak mag pas na afkoeling uit de naad worden verwijderd. Als een las wordt voortgezet bij een onderbroken las, moet de slak op het bevestigingspunt eerst worden verwijderd.

Oververhittingsbeveiliging

Het lasapparaat is uitgerust met een oververhittingsbeveiliging, die de lastransformator beschermt tegen oververhitting. Als de oververhittingsbeveiliging wordt geactiveerd, gaat het controlelampje (5) op uw apparaat branden. Laat het lasapparaat enige tijd afkoelen.

Vervangen van netkabel

Gevaar!

Wanneer het netsnoer van dit apparaat beschadigd raakt, moet deze door de fabrikant, diens servicedienst of door een soortgelijk gekwalificeerde persoon vervangen worden om gevaar te vermijden.

10. Elektrische aansluiting

De netaansluiting van de klant en het gebruikte verlengsnoer moeten eveneens aan deze voorschriften voldoen.

Defecte elektrische aansluitkabel

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.

Mogelijke oorzaken zijn:

• Versleten plekken, als aansluitkabels door venster-of deuropeningen worden geleid.
• Knikken door een onvakkundige bevestiging of geleiding van de aansluitkabel.

• Snijplekken omdat over de aansluitkabel is gereden.

• Beschadigde isolatie omdat de stekker uit het stopcontact is getrokken.

• Scheuren door veroudering van de isolatie.

Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de isolatie is beschadigd.

Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren de aansluitkabel niet op het elektriciteitsnet is aangesloten. Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend netsnoeren met de aanduiding H05RR-F.

Op de aansluitkabel moet de typeaanduiding vermeld staan.

• De netspanning moet 230 VAC zijn.
• Verlengsnoeren moeten tot een lengte van 25 m een doorsnede hebben van 2,5 vierkante millimeter.

Aansluitingen en reparaties van de elektrische uitrusting mogen uitsluitend door een elektromonteur worden uitgevoerd.

Vermeld in geval van vragen de volgende gegevens:

- Gegevens van het typeplaatje van de machine

11. Onderhoud en reiniging

Gevaar!

Trek bij onderhoudswerkzaamheden altijd de stekker uit het stopcontact.

Aanwijzing: Het lasapparaat moet regelmatig worden onderhouden en gereviseerd om goed te kunnen functioneren en te voldoen aan de veiligheidsvoorschriften. Ondeskundig of onjuist bedrijf kunnen leiden tot uitval of schade aan het apparaat.

• Voordat u reinigingswerkzaamheden aan het lasapparaat uitvoert, haalt u de voedingskabel 8 uit het stopcontact, zodat het apparaat veilig is losgekoppeld van de stroomvoorziening.
• Reinig het lasapparaat, evenals de bijbehorende accessoires regelmatig van buitenaf. Verwijder vuil en stof met behulp van lucht, poetskatoen of een borstel.

Aanwijzing: Volgende onderhoudswerkzaamheden mogen alleen door geautoriseerde worden uitgevoerd!

• Stroomregelaar, aardingsinrichting, interne leidingen, de koppelinrichting van de lastoorts en stelschroeven moeten regelmatig worden onderhouden. Haal losse schroeven weer goed aan en vervang roestige schroeven (reserveschroeven M4 x 10 zijn in elke gangbare bouwmarkt verkrijgbaar).
• Controleer regelmatig de isolatieweerstanden van de lasapparaat. Gebruik hiertoe een geschikt meet-instrument.
• In geval van een defect of indien het bij nodig is onderdelen van het toestel te vervangen, gelieve u tot het bevoegde vakpersoneel te wenden.

Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt. Slijtageonderdelen*:Elektrodenhouder, aardklem

* niet persé in de leveringsomvang opgenomen!

Neem in het geval van reserveonderdelen en accessoires contact op met ons servicecentrum. Scan hiervoor de QR code op de voorpagina.

12. Transport

Voor een eenvoudig transport kunt u het lasapparaat met de bijgeleverde draagriem over uw schouder han-gen of gewoon aan de transportgreep dragen.

13. Opslag

Sla het apparaat en de hulpstukken op een donkere, droge en vorstvrije plaats en voor kinderen ontoegan- kelijke plaats op. De optimale opslagtemperatuur ligt tussen 5 en 30°C. Bewaar het elektrisch apparaat in de originele verpakking.

Dek het elektrisch apparaat af ter bescherming tegen stof en vocht. Bewaar de gebruikshandleiding bij het elektrische apparaat.

14. Afvalverwerking en hergebruik

Het apparaat zit in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en kan dus opnieuw gebruikt worden of kan terugkeren in de kringloop van grondstoffen.

Het apparaat en de accessoires ervan bestaan uit verschillende soorten materiaal, zoals metaal en kunststoffen. Gooi de batterijen niet bij het huishoudelijk afval, in open vuur of in water. Verbruikte accu's moeten overeenkomstig de milieuvereisten worden afgevoerd of gerecycled. Verwijder defecte componenten als speciaal afval. Informeer hiernaar bij uw speciaalzaak of bij de gemeente!

Oude apparatuur mag niet bij het huisafval worden gegooid!

Dit symbool geeft aan dat dit product conform de richtlijn inzake verbruikte elektrische en elektronische apparatuur (2012/19/EU) en nationale wettelijke bepalingen niet bij het huis-

houdelijk vuil mag worden gegooid. Dit product moet bij een hiervoor bestemde verzamelpunt worden afge- geven. Dit kan bijv. door teruggave bij de aanschaf van een soortgelijk product of door inlevering bij een er- kend inzamelpunt voor het recyclen van verbruikte elektrische en elektronische apparatuur. Het onjuist afvoeren van oude apparatuur kan door mogelijke ge- vaarlijke stoffen, die veelal in verbruikte elektrische en elektronische apparatuur zijn verwerkt, negatieve ef- fecten op het milieu en de gezondheid van de mens hebben. Door een juiste afvoer van dit product levert u bovendien een bijdrage aan een effectief gebruik van natuurlijke ressources. Informatie inzake inzamelpun- ten voor verbruikte apparatuur kunt u opvragen bij de gemeente, de publieke afvalverwerker, een erkend af- valverwerkingsstation voor het afvoeren van verbruik- te elektrische en elektronische apparatuur of uw af- valverwerkingsstation.

15. Verhelpen van storingen

De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kunt lossen, als uw machine niet goed werkt. Als u het probleem hiermee niet kunt vinden en kan oplossen, neem dan contact op met uw service-werkplaats.

Storing Mogelijke oorzaak Oplossing
Machine kan niet ingeschakeld worden	Geen netspanning	Controleer het stopcontact, het netsnoer, kabel, netstekker; laat deze indien nodig re-pareren door een gekwalificeerde elektricien.
	Hoofdzekering is geactiveerd Controleer	de hoofdzekering
	Aan/uit-schakelaar defect Reparatie door klantenservice
	Motor defect Reparatie door klantenservice
Geen ontstekingsvonk	Aardklem niet aangesloten op het apparaat / Aardklem niet bevestigd aan het werkstuk	Sluit de aardklem aan op het lasapparaat / Bevestig de aardklem aan het werkstuk.

Zichtbare gebreken moeten binnen de 8 dagen na ontvangst van de goederen worden gemeld, zo niet verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van materiaal- of productiefouten, kosteloos vervangen. De garantie vervalt echter bij verkeerd gebruik of verkeerde behandeling van de machine. Voor onderdelen die wij niet zelf produceren, geven wij enkel de garantie die wij zelf krijgen van de oorspronkelijke leverancier. De kosten voor de montage van nieuwe onderdelen vallen ten laste van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zijn uitgesloten.

Garantía ES
