GEBRUIKSAANWIJZING WSE3500 SCHEPPACH

Vuldraad - lasapparaat Vertaling van de originele gebruikshandleiding

Verklaring van de symbolen op het apparaat Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico’s. De veiligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico’s en kunnen de juiste maatregelen betre󰀨ende ongevallenpreventie niet vervangen. Lees voorafgaand aan de inbedrijfstelling de gebruikshandleiding en de veiligheidsvoorschriften! EN 60974-1 Europese norm voor lasapparatuur voor handmatig booglassen met beperkte inschakelduur.

Een-fase transformator Symbool voor zelfbeschermend vuldraadlassen Geschikt voor lassen bij verhoogd elektrisch gevaar Netingang; aantal fasen evenals het wisselstroomsymbool en de meetwaarde van de frequentie

max hoogste netstroom meetwaarde

Effectieve waarde van de hoogste netstroom [A]www.scheppach.com

Isolatieklasse Voorzichtig! Gevaar op een elektrische schok! Inademing van lasrook kan uw gezondheid in gevaar brengen. Elektromagnetische velden kunnen de werking van pacemakers verstoren. Lasvonken kunnen een explosie of brand veroorzaken. Vlamboogstralen kunnen de ogen beschadigen en de huid verwonden. Gebruik het apparaat niet buitenshuis en gebruik het nooit in de regen! Afgedankte apparatuur mogen niet bij het huisvuil. Het product voldoet aan de geldende EU-bepalingen. m Let op! In deze gebruikshandleiding hebben wij punten die uw veiligheid betre󰀨en van dit teken voorzienwww.scheppach.com

Naast de in deze gebruikshandleiding opgenomen veiligheidsvoorschriften en de bijzondere voorschriften van uw land moet u de algemeen erkende technische voorschriften in acht nemen voor de werking van machines van hetzelfde type. Wij kunnen niet aansprakelijk worden gesteld voor ongevallen of schade, veroorzaakt door niet-naleving van deze handleiding of de veiligheidsvoorschriften.

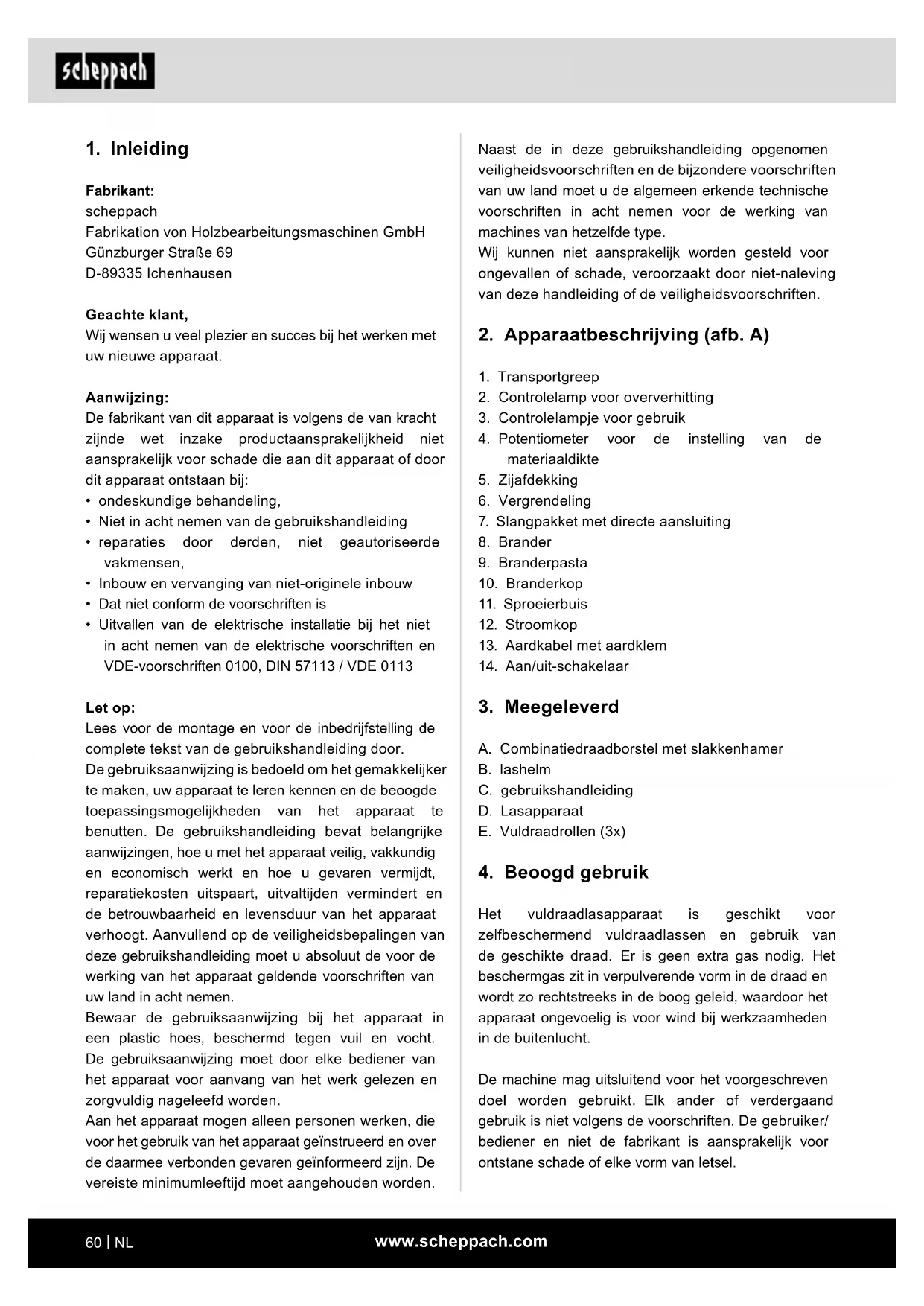

2. Apparaatbeschrijving (afb. A)

2. Controlelamp voor oververhitting

3. Controlelampje voor gebruik

4. Potentiometer voor de instelling van de

7. Slangpakket met directe aansluiting

13. Aardkabel met aardklem

14. Aan/uit-schakelaar

A. Combinatiedraadborstel met slakkenhamer B. lashelm C. gebruikshandleiding D. Lasapparaat E. Vuldraadrollen (3x)

Het vuldraadlasapparaat is geschikt voor zelfbeschermend vuldraadlassen en gebruik van de geschikte draad. Er is geen extra gas nodig. Het beschermgas zit in verpulverende vorm in de draad en wordt zo rechtstreeks in de boog geleid, waardoor het apparaat ongevoelig is voor wind bij werkzaamheden in de buitenlucht. De machine mag uitsluitend voor het voorgeschreven doel worden gebruikt. Elk ander of verdergaand gebruik is niet volgens de voorschriften. De gebruiker/ bediener en niet de fabrikant is aansprakelijk voor ontstane schade of elke vorm van letsel.

Fabrikant: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Geachte klant, Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat. Aanwijzing: De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• ondeskundige behandeling,

• Niet in acht nemen van de gebruikshandleiding

• reparaties door derden, niet geautoriseerde vakmensen,

• Inbouw en vervanging van niet-originele inbouw

• Dat niet conform de voorschriften is

• Uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE 0113 Let op: Lees voor de montage en voor de inbedrijfstelling de complete tekst van de gebruikshandleiding door. De gebruiksaanwijzing is bedoeld om het gemakkelijker te maken, uw apparaat te leren kennen en de beoogde toepassingsmogelijkheden van het apparaat te benutten. De gebruikshandleiding bevat belangrijke aanwijzingen, hoe u met het apparaat veilig, vakkundig en economisch werkt en hoe u gevaren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het apparaat verhoogt. Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het apparaat geldende voorschriften van uw land in acht nemen. Bewaar de gebruiksaanwijzing bij het apparaat in een plastic hoes, beschermd tegen vuil en vocht. De gebruiksaanwijzing moet door elke bediener van het apparaat voor aanvang van het werk gelezen en zorgvuldig nageleefd worden. Aan het apparaat mogen alleen personen werken, die voor het gebruik van het apparaat geïnstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn. De vereiste minimumleeftijd moet aangehouden worden.www.scheppach.com

• Let op de staat van de laskabels, elektrode- tang en aardklemmen, slijtage aan de isolatie en spanninggeleidende delen kan een gevaarlijke situatie veroorzaken en de kwaliteit van het laswerk verminderen.

• Booglassen genereert vonken, gesmolten metalen onderdelen en rook, dus wees voorzichtig: Verwijder alle brandbare stoffen en/of materialen van de werkplek.

• Zorg dat er voldoende luchttoevoer ter beschikking staat.

• Niet lassen op containers, vaten of leidingen die brandbare vloeistoffen of gassen hebben bevat. Vermijd direct contact met het lascircuit; de nullastspanning die optreedt tussen de elektrodehouder en de aardklem kan gevaarlijk zijn.

• Bewaar of gebruik het apparaat niet in een vochtige of natte omgeving of in de regen

• Bescherm de ogen met een hiervoor geschikte veiligheidsbril (DIN-klasse 9-10). Gebruik handschoenen en droge beschermende kleding die vrij is van olie en vet om te voorkomen dat de huid wordt blootgesteld aan ultraviolette straling van de vlamboog.

• Gebruik de lasser niet om pijpen te ontdooien. Let op!

• De lichtstraling van de boog kan de ogen beschadigen en brandwonden op de huid veroorzaken.

• Booglassen genereert vonken en druppels gesmolten metaal, het gelaste werkstuk begint te gloeien en blijft relatief zeer lang heet.

• Bij het booglassen komen dampen vrij die mogelijk schadelijk zijn. Elke elektrische schok kan dodelijk zijn.

• Benader de vlamboog niet direct binnen een straal van 15 m.

• Bescherm uzelf (inclusief omstanders) tegen de potentieel gevaarlijke effecten van de vlamboog.

• Waarschuwing: Afhankelijk van de toestand van de netaansluiting op het aansluitpunt van het lasapparaat kan dit leiden tot storingen in de netvoeding van andere verbruikers. Let op! In het geval van overbelaste voedingsnetwerken en stroomcircuits kan tijdens het lassen voor andere gebruikers storingen worden veroorzaakt. In geval van twijfel moet het elektriciteitsbedrijf worden geraadpleegd. Het apparaat mag alleen worden bediend door vakkundig personeel (persoon die door zijn technische opleiding, ervaring en kennis van de relevante apparatuur in staat is de hem opgedragen werkzaamheden te beoordelen en mogelijke gevaren te onderkennen) of geïnstrueerde personen (persoon die is geïnstrueerd over de opgedragen werkzaamheden en over mogelijke gevaren als gevolg van onzorgvuldig gedrag). Let erop dat onze apparaten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het apparaat in bedrijfsmatige, ambachtelijke of industriële ondernemingen of bij soortgelijke werkzaamheden wordt ingezet.

5. Veiligheidsvoorschriften

m WAARSCHUWING! Lees alle veiligheidsvoor- schriften, aanwijzingen, afbeeldingen en techni- sche gegevens die bij dit elektrisch apparaat zijn meegeleverd. Nalatigheden bij het niet naleven van de onderstaande aanwijzingen kunnen elektrische schok, brand en/of ernstige verwondingen veroorzaken. Absoluut in acht nemen m LET OP! Gebruik het apparaat alleen in overeenstemming met zijn geschiktheid, die in deze handleiding wordt gespecificeerd. Onjuist gebruik van deze installatie kan gevaarlijk zijn voor personen, dieren en eigendommen. De gebruiker van de installatie is verantwoordelijk voor zijn eigen veiligheid en die van andere personen:

• Het is essentieel dat u deze gebruikshandleiding leest en de voorschriften in acht neemt.

• Reparaties en/of onderhoudswerkzaamheden mogen uitsluitend worden uitgevoerd door gekwalificeerde personen.

• Alleen de bij de levering meegeleverde laskabels of de door de fabrikant aanbevolen accessoires mogen worden gebruikt.

• Zorg voor de juiste verzorging van het apparaat

• Het apparaat mag tijdens de gebruiksperiode niet in krappe ruimtes worden geplaatst of direct tegen de muur worden geplaatst, zodat er altijd voldoende lucht via de openingssleuven kan worden aangezogen. Controleer of het apparaat correct is aangesloten op het elektriciteitsnet. Vermijd elke trekspanning op het netsnoer. Haal de stekker uit het stopcontact voordat u het apparaat naar een andere locatie verplaatst.www.scheppach.com

• Er mogen geen laswerkzaamheden worden uitgevoerd aan reservoirs waarin gassen, brandstoffen, minerale oliën of dergelijke worden opgeslagen, zelfs niet als deze lange tijd zijn geleegd, aangezien er een risico op explosie door resten bestaat.

• In brand- en explosiegevaarlijke ruimtes gelden speciale voorschriften.

• Lasverbindingen die aan hoge spanningen onderhevig zijn en absoluut aan de veiligheidseisen moeten voldoen, mogen alleen door speciaal opgeleide en gecertificeerde lassers worden uitgevoerd. Voorbeelden zijn: drukvaten, looprails, aanhangerkoppelingen etc.

• Vlamboogstralen kunnen de ogen beschadigen en de huid verwonden. Draag een pet en veiligheidsbril.

• Draag gehoorbescherming en een hooggesloten overhemdkraag.

• Lasveiligheidshelm dragen en neem de juiste filterinstelling in acht.

• Draag volledige lichaamsbescherming.

• Het is van essentieel belang dat de aardleider in elektrische installaties of apparaten in geval van nalatigheid door de lasstroom kan worden verstoord, bijvoorbeeld door de aardklem op de behuizing van het lasapparaat te plaatsen, die is aangesloten op de aardleider van de elektrische installatie. De laswerkzaamheden worden uitgevoerd op een machine met een aardlekaansluiting. Het is dus mogelijk om aan de machine te lassen zonder dat de aardklem eraan vastzit. In dit geval stroomt de lasstroom van de aardklem via de aardleiding naar de machine. Door de hoge lasstroom kan de aardleider doorsmelten.

• De zekeringen van de toevoerleidingen naar de netaansluitingen moeten voldoen aan de voorschriften. Volgens deze voorschriften mogen alleen zekeringen of stroomonderbrekers worden gebruikt die overeenkomen met de kabeldoorsnede. Een te hoge zekering kan leiden tot kabelbrand resp. brandschade aan gebouwen.

• Gebruik het lasapparaat niet in de regen.

• Gebruik het lasapparaat niet in een vochtige omgeving.

• Plaats het lasapparaat uitsluitend op een vlak oppervlak.

• De uitgang is geschikt voor een omgevingstemperatuur van 20 °C. Bij een hogere temperatuur kan de lastijd korter zijn. Gevarenbronnen tijdens het booglassen Tijdens het booglassen ontstaan een aantal gevarenbronnen. Het is daarom bijzonder belangrijk dat de lasser de volgende regels in acht neemt om zichzelf en anderen niet in gevaar te brengen en om lichamelijk letsel en schade aan het apparaat te voorkomen.

• Werkzaamheden aan de netspanningszijde, bijv. aan kabels, stekkers, stopcontacten, etc. mogen alleen door een gekwalificeerde specialist worden uitgevoerd. Dit geldt met name voor het aanleggen van tussenkabels.

• Bij ongevallen moet de lasstroombron onmiddellijk worden losgekoppeld van het elektriciteitsnet.

• Als er elektrische contactspanningen optreden, moet het apparaat onmiddellijk worden uitgeschakeld en door een specialist worden gecontroleerd.

• Zorg altijd voor goede elektrische contacten aan de lasstroomzijde.

• Draag bij het lassen altijd isolerende handschoenen aan beide handen. Deze beschermen tegen elektrische schokken (nullastspanning van het lascircuit), tegen schadelijke straling (hitte en UV-straling) en tegen gloeiende metalen en slakkenspatten.

• Draag stevig isolerend schoeisel, de schoenen moeten ook bij natte omstandigheden isoleren. Lage schoenen zijn niet geschikt, omdat vallende, gloeiende metalen druppels brandwonden veroorzaken.

• Draag geschikte kleding, geen synthetische kleding.

• Kijk niet met onbeschermde ogen in de vlamboog, gebruik alleen een lasbeschermingsplaat met veiligheidsglas volgens DIN-normering. Naast licht- en warmtestralen, die verblinding resp. verbranding veroorzaken, geeft de vlamboog ook UV-stralen af. Deze onzichtbare ultraviolette straling veroorzaakt, als er onvoldoende bescherming wordt geboden, een zeer pijnlijke bindvliesontsteking die pas enkele uren later merkbaar is. UV-straling heeft bovendien een schadelijke invloed op onbeschermde delen van het lichaam.

• Personen of assistenten in de buurt van de vlamboog moeten ook bewust worden gemaakt van de gevaren en zo nodig worden uitgerust met de noodzakelijke beschermende middelen, indien nodig, veiligheidswanden plaatsen.

• Bij het lassen, met name in kleine ruimtes, moet voor voldoende toevoer van frisse lucht worden gezorgd, omdat er rook en schadelijke gassen kunnen worden gegenereerd.www.scheppach.com

Omgevingen met verhoogde elektrische risico’s kunt u bijvoorbeeld aantreffen:

• Op werkplekken waar de bewegingsvrijheid beperkt is, waardoor de lasser in een geforceerde houding moet werken (bijv.: knielen, zitten, liggen) en elektrisch geleidende delen aanraakt;

• Op werkplekken die geheel of gedeeltelijk elektrisch geleidend zijn en waar een groot risico bestaat van vermijdbaar of toevallig contact door de lasser;

• Op natte, vochtige of hete werkplekken waar luchtvochtigheid of transpiratie de weerstand van de menselijke huid en de isolerende eigenschappen of beschermende uitrusting aanzienlijk verminderen. Ook een metalen ladder of steiger kan een omgeving met verhoogde elektrische risico’s creëren. In een dergelijke omgeving moeten geïsoleerde onderlagen en tussenlagen worden gebruikt, evenals handschoenen en hoofdbedekkingen van leer of andere isolerende stoffen om het lichaam tegen aarde te isoleren. De lasstroombron moet zich buiten het werkbereik resp. de elektrische geleidende oppervlakken en buiten het bereik van de lasser bevinden. Aanvullende bescherming tegen schokken door netstroom in geval van storing kan zijn voorzien door het gebruik van een aardlekschakelaar die werkt op een lekstroom van niet meer dan 30 mA en die alle op het lichtnet aangesloten apparatuur in de nabijheid van stroom voorziet. De aardlek- schakelaar moet geschikt zijn voor alle stroomsoorten. Middelen voor een snelle elektrische uitschakeling van de lasstroombron of het lasstroomcircuit (bijv. een noodstopinrichting) moeten eenvoudig te bereiken zijn. Bij het gebruik van lasapparaten onder elektrisch gevaarlijke omstandigheden, mag de uitgangsspanning van het lasapparaat bij stationair toerental niet hoger zijn dan 113 V (effectieve waarde). Dit lasapparaat mag door de uitgangsspanning in dit geval worden gebruikt. Gevaar door een elektrische schok Elektrische schok van een laselektrode kan dodelijk zijn. Niet bij regen of sneeuw lassen. Draag droge isolerende veiligheidshandschoenen. De elektrode niet met blote handen aanraken. Draag geen natte of beschadigde handschoenen. Bescherm uzelf tegen een elektrische schok door isolaties tegen het werkstuk. De behuizing van de inrichting niet openen. Gevaar door lasrook Het inademen van lasrook kan de gezondheid in gevaar brengen. Houd uw hoofd niet in de rook. Inrichtingen in open zones gebruiken. Ontluchting voor het verwijderen van rook gebruik. Gevaar door lasvonken Lasvonken kunnen een explosie of brand veroorzaken. Brandbare stoffen uit de buurt van het lassen houden. Niet naast brandbare stoffen lassen. Lasvonken kunnen brand veroorzaken. Een brandblusser in de nabijheid beschikbaar houden en zorg dat een waarnemer de brandblusser, indien nodig, direct kan gebruiken. Niet op trommels of op enige gesloten reservoirs lassen. Lashelmspecifieke veiligheidsvoorschriften

• Controleer altijd of de lashelm goed werkt door een heldere lichtbron (bijv. aansteker) te gebruiken voordat u met snijwerkzaamheden begint.

• Door lasspatten kan de veiligheidsruit beschadigd raken. Vervang direct beschadigde veiligheidsruiten of veiligheidsruiten die krassen bevatten.

• Vervang direct beschadigde of sterk verontreinigde resp. bespatte componenten.

• Het apparaat mag uitsluitend door personen worden gebruikt die de leeftijd van 16. jaar hebben bereikt.

• Zorg dat u vertrouwd bent met de veiligheidsvoorschriften voor het lassen. Neem hierbij ook de veiligheidsvoorschriften van uw lasapparaat in acht.

• Zet de lashelm altijd op bij het lassen. Bij geen gebruik, kunt u ernstig letsel oplopen aan het netvlies van uw ogen.

• Draag tijdens het lassen altijd veiligheidskleding.

• Gebruik de lashelm nooit zonder veiligheidsruit.

• Vervang voor goed zicht en werken zonder inspanning tijdig de veiligheidsruit. Omgeving met verhoogde elektrische risico’s Bij het lassen in omgevingen met verhoogde elektrische risico’s moet u volgende veiligheidsvoorschriften in acht nemen.www.scheppach.com

• Op de werkplek moet een bord “Niet in de vlammen kijken!” worden aangebracht waarmee wordt verwezen voor een gevaar voor de ogen. De werkplekken moeten zoveel mogelijk worden afgeschermd om mensen in de omgeving te beschermen. Onbevoegden moeten uit de buurt van de laswerkzaamheden worden gehouden

• In de directe omgeving van vaste werkplekken mogen de wanden niet lichtgekleurd of glanzend zijn. Ramen moeten worden beveiligd tegen het doorlaten of reflecteren van stralen tot minstens hoofdhoogte, bijv. door middel van geschikt schilderwerk. EMC-classificatie voor apparatuur ACHTUNG! Dit apparaat valt onder klasse A en is niet bedoeld voor gebruik in woongebieden waar de stroomvoorziening wordt voorzien door een openbaar laagspanningsnet. Het kan moeilijk zijn om in deze gebieden elektromagnetische compatibiliteit te garanderen vanwege zowel geleide als uitgestraalde RF-storingen. Zelfs als het lasapparaat voldoet aan de emissiegrenswaarden overeenkomstig de norm, kunnen lichtbooglasapparatuur toch elektromagnetische storingen veroorzaken in gevoelige installaties en apparatuur. De gebruiker is verantwoordelijk voor storingen veroorzaakt door de vlamboog tijdens het lassen en de gebruiker moet passende voorzorgsmaatregelen nemen. Hierbij moet de gebruiker met name rekening houden met het volgende:

• Stroom-, besturings-, signaal- en telecommunicatieleidingen

• Televisie-, radio- en andere afspeelapparatuur

• Elektronische en elektrische veiligheidsvoorzieningen

• Personen met pacemakers of gehoorapparaten

• Meet- en kalibratie-inrichtingen

• Immuniteit van andere apparatuur in de nabijheid

• De dagtijd waarin de laswerkzaamheden worden uitgevoerd. Lassen in krappe ruimtes Bij het lassen in krappe ruimtes kan er gevaar voor giftige gassen bestaan (verstikkingsgevaar). In krappe ruimtes mag alleen worden gelast, indien zich in de onmiddellijke nabijheid geïnstrueerde personen bevinden die zo nodig kunnen ingrijpen. In dit geval moet, alvorens met het lasproces te beginnen, door een deskundige worden geëvalueerd welke stappen nodig zijn om de veiligheid van het werk te waarborgen en welke voorzorgsmaatregelen tijdens het eigenlijke lasproces moeten worden genomen. Som van spanning bij stationair toerental Indien meer dan één lasstroombron tegelijk in werking is, kunnen de spanningen bij stationair toerental oplopen en tot een verhoogd elektrisch risico leiden. Lasstroombronnen moeten dusdanig worden aangesloten dat het gevaar tot een minimum wordt gebracht. De afzonderlijke lasstroombron met de afzonderlijke besturingen en aansluitingen, moeten duidelijk gemarkeerd worden om aan te geven welke bij welk lasstroomcircuit hoort. Gebruik van schouderhengsels Er mag niet worden gelast wanneer de lasstroombron wordt gedragen, aan bijv. een schouderriem. Hiermee wordt het volgende voorkomen:

• Het risico om het evenwicht te verliezen wanneer aan aangesloten leidingen of slangen wordt getrokken.

• Het verhoogde risico van een elektrische schok doordat de lasser in contact komt met de aarde bij het gebruik van een lasstroombron van klasse I waarvan de behuizing geaard is via de aardleider. Beschermende kleding

• Tijdens de werkzaamheden moet de lasser voor zijn hele lichaam door middel van kleding en gelaatsbescherming worden beschermd tegen straling en brandwonden.

• Handschoenen van een geschikte stof (leder) moeten aan beide handen worden gedragen. Ze moeten in perfecte staat zijn.

• Ter bescherming tegen vonkenregen en brandwonden moeten geschikte schorten worden gedragen. Als de aard van de werkzaamheden, bijvoorbeeld bij lassen boven het hoofd, dit vereist, moet een beschermende overall en indien nodig hoofdbescherming worden gedragen.

• De beschermende kleding en alle gebruikte accessoires moeten voldoen aan de richtlijn “Persoonlijke beschermingsmiddelen”.www.scheppach.com

Inschakelduur X 20% - 90A Energie-e󰀩ciëntie van de stroombron 81% Stroomverbruik bij stationair draaien 30W Stroomverbruik P1 3300 W Beschermingsgraad H Isolatieklasse IP 21S Koeltype AF Lasdraad Ø 0,6 - 0,9 mm Gewicht van de lasdraadhaspel max. 1 kg Gewicht 5 kg Technische wijzigingen voorbehouden!

• Open de verpakking en haal het apparaat er voorzichtig uit.

• Verwijder het verpakkingsmateriaal evenals de verpakkings- en transportbeveiligingen (indien voorhanden).

• Controleer of de inhoud van de levering volledig is.

• Controleer het apparaat en de hulpstukken op transportschade.

• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd. LET OP Het apparaat en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar! Om mogelijke stoorsignalen te beperken, adviseren wij:

• Het lasapparaat moet op de juiste wijze worden opgesteld en gebruikt om een mogelijke storende emissie tot een minimum te beperken.

• Het lasapparaat regelmatig onderhouden en in een goede staat houden.

• Lasleidingen moeten volledig worden afgewikkeld en indien mogelijk parallel over de grond lopen.

• Apparatuur en installaties die gevaar lopen door stoorsignalen moeten, indien mogelijk, uit het lasgebied worden verwijderd of worden afgeschermd.

• Gebruik van een elektromagnetisch lter dat elektromagnetische storingen vermindert. Algemene veiligheidsmaatregelen Het valt onder de verantwoordelijkheid van de gebruiker om het apparaat op de juiste manier te installeren en te gebruiken volgens de instructies van de fabrikant. Indien elektromagnetische storingen worden gedetecteerd, valt het onder de verantwoordelijkheid van de gebruiker om deze te elimineren met behulp van de technische hulpmiddelen die hierboven onder “Belangrijke aanwijzing betreffende de stroomaansluiting” zijn vermeld. Waarschuwing! Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine wordt gebruikt.www.scheppach.com

• Zodra de draad ca. 5 cm voor uitsteekt, de brandertoets weer loslaten. Aansluitend schakelt u het apparaat weer uit en koppelt u de stekker weer los!

• Schroef nu de stroomkop (12) weer vast, let op dat de stroomspuitkop overeenkomt met de diameter van de gebruikte lasdraad.

• Draai ten slotte de branderkop (10) weer vast. Voor de ingebruikname Aansluiting op de stroomvoorziening Controleer voor het aansluiten van het netsnoer op de toevoerleiding, of de gegevens van het typeplaatje overeenkomen met de waarden van de ter beschikking staande toevoerleiding. Sluit de machine alleen aan op een correct geïnstalleerd geaard stopcontact dat met minimaal 16 A is gezekerd. Gevaar! De netstekker mag alleen door een gekwalificeerde elektricien worden vervangen. Lasvoorbereidingen De aardklem (13) wordt rechtstreeks bevestigd aan het lasstuk of aan de basis waarop het lasstuk wordt geplaatst. Let op, zorg ervoor dat er direct contact is met het lasstuk. Vermijd daarom geverfde oppervlakken en/ of isolatiemateriaal. De kabel van de elektrodehouder heeft een speciale klem aan het uiteinde die dient om de elektrode vast te klemmen. Tijdens het lassen moet de lasbeschermingsplaat altijd worden gebruikt. Het beschermt de ogen tegen de lichtstraling die door de vlamboog wordt gegenereerd en laat nog altijd een nauwkeurig zicht op het lasmetaal toe.

Aanzetten/uitschakelen (afb. 1) Schakel het apparaat in door de aan/uit-schakelaar (14) op “I” te zetten. Het controlelampje voor de werking (3) begint te branden. Schakel het apparaat uit door de aan/uit-schakelaar (14) op “0” te zetten. Het controlelampje voor de werking (3) gaat uit. Lassen

• Draag geschikte kleding voor het lassen, zie punt “Veiligheidskleding”.

• Verbind de aardkabel met het te lassen werkstuk.

• Op het te lassen punt, moet het werkstuk worden ontdaan van roest en verf.

• Het apparaat inschakelen

• Selecteer de gewenste materiaaldikte.

8. Montage / Voor ingebruikname

Lashelm monteren (afb. 2 + 3) Monteer de greep (c) op de lashelm (a) zoals in afb. D weergegeven. Monteer het beschermglas (b) op de lashelm (a) zoals in afb. 3 weergegeven. Klap vervolgens de drie zijdes van de lashelm samen. De beide zijdelen zijn elk verbonden met het bovenste deel door middel van twee drukknopen. Montage lasdraadrol (afb. 4 - 7)

• Open de afdekking voor de draadaanvoereenheid (5) door de vergrendeling (6) omhoog te duwen. Nu ziet u de draadaanvoereenheid en de lasdraadrol (afb. 5).

• Ontgrendel de rollagers (d).

• Draadrol (d) volledig uit de verpakking halen, zodat deze zonder problemen kan worden afgerold.

• Draadrol (d) weer in de rollagers monteren, let op dat de rol aan de zijde van de draadgeleiding (h) wordt afgewikkeld.

• Nu de stelschroef (e) omlaag duwen en de drukrol (f) omhoog klappen. (Afb. 6)

• Open de afdekking (g) om de aanvoerrol te controleren.

• Aan de bovenzijde van de aanvoerrol moet de overeenkomstige draaddikte worden aangegeven, als de aangegeven maat niet overeenkomt met de draaddikte, draait u de aanvoerrol, eventueel vervangt u deze.

• Neem nu het draadeinde uit de spoelrand en knip deze met een zijsnijder of een draadschaar af, let op dat de draad niet afrolt.

• Voer nu de draad door de draadgeleiding (h) langs de aanvoerrol in de opname voor het slangpakket (afb. 6).

• Span de drukrol (f) weer aan.

• Verwijder de branderkop (10) door deze eenvoudig weg te trekken. Draai ook de stroomkop (12) los.

• Leg het slangpakket (7) zo recht mogelijk voor het lasapparaat uit.

• Schakel het lasapparaat in, zet hiertoe de aan/uit- schakelaar (14) op de positie “ON”.

• Druk nu de brandertoets (9) in om de draadaanvoer te activeren. Druk de toets zo lang in tot de draad voor op de brander er uit komt. Let hierbij op de aanvoerrol, als deze doordraait, spant u de drukrol (f) met de stelschroef (e). Grijp tijdens de werkwijze de lasdraad niet vast, er bestaat gevaar voor letsel!www.scheppach.com

10. Elektrische aansluiting

De netaansluiting van de klant en het gebruikte verlengsnoer moeten eveneens aan deze voorschriften voldoen. Defecte elektrische aansluitkabel Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op. Mogelijke oorzaken zijn:

• Versleten plekken, als aansluitkabels door venster- of deuropeningen worden geleid.

• Knikken door een onvakkundige bevestiging of geleiding van de aansluitkabel.

• Snijplekken omdat over de aansluitkabel is gereden.

• Beschadigde isolatie omdat de stekker uit het stopcontact is getrokken.

• Scheuren door veroudering van de isolatie. Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de isolatie is beschadigd. Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren de aansluitkabel niet op het elektriciteitsnet is aangesloten. Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend netsnoeren met de aanduiding H05RR-F. Op de aansluitkabel moet de typeaanduiding vermeld staan.

• De netspanning moet 230 VAC zijn.

• Verlengsnoeren moeten tot een lengte van 25 m een doorsnede hebben van 2,5 vierkante millimeter. Aansluitingen en reparaties van de elektrische uitrusting mogen uitsluitend door een elektromonteur worden uitgevoerd. Vermeld in geval van vragen de volgende gegevens:

• Gegevens van het typeplaatje van de machine

• Houd de lashelm voor het gezicht en breng de brander tegen het punt van het werkstuk waar moet worden gelast, bedien de branderschakelaar om een vlamboog te genereren.

• Als de vlamboog brandt, gebruikt het apparaat de draad in het lasbad. Als de laslens groot genoeg is, wordt de brander langzaam langs de gewenste kant geleid. De afstand tussen de branderkop en het werkstuk moet zo kort mogelijk zijn (in geen geval meer dan 10 mm). Anders voorzichtig heen en weer bewegen om het lasbad te vergroten.

• Voor de minder ervaren personen, bestaat is de eerste moeilijkheid om een goede vlamboog te vormen.

• De optimale instelling van lasstroom en draadaanvoersnelheid wordt automatisch door het apparaat uitgevoerd.

• De inbranddiepte moet zo diep mogelijk zijn, het lasbad moet echter niet door het werkstuk vallen.

• De slak mag pas na afkoeling uit de naad worden verwijderd. Als een lasnaad op een onderbroken lasnaad wordt voortgezet, moet eerst de slak op het aanzetpunt worden verwijderd. In de naadvoeg wordt de vlamboog ontstoken, naar het aansluitpunt gebracht, daar goed gesmolten en aansluitend langs de lasnaad verder geleid.

• Let op! Gebruik altijd een tang om laste, hete werkstukken te bewegen. Let op dat de brander na het lassen altijd op een geïsoleerde aflegplaats moet worden neergelegd. Schakel het lasapparaat na het beëindigen van de werkzaamheden en bij pauzes altijd uit, en haal de stekker uit het stopcontact. Oververhittingsbeveiliging Het lasapparaat is uitgerust met een oververhittingsbeveiliging, die de lastransformator beschermt tegen oververhitting. Als de oververhittingsbeveiliging wordt geactiveerd, gaat het controlelampje (2) op uw apparaat branden. Laat het lasapparaat enige tijd afkoelen. Vervangen van netkabel Gevaar! Wanneer het netsnoer van dit apparaat beschadigd raakt, moet deze door de fabrikant, diens servicedienst of door een soortgelijk gekwalificeerde persoon vervangen worden om gevaar te vermijden.www.scheppach.com

Sla het apparaat en de hulpstukken op een donkere, droge en vorstvrije plaats en voor kinderen ontoegankelijke plaats op. De optimale opslagtemperatuur ligt tussen 5 en 30˚C. Bewaar het elektrisch apparaat in de originele verpakking. Dek het elektrisch apparaat af ter bescherming tegen stof en vocht. Bewaar de gebruikshandleiding bij het elektrische apparaat.

14. Afvalverwerking en hergebruik

Het apparaat zit in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en kan dus opnieuw gebruikt worden of kan terugkeren in de kringloop van grondsto󰀨en. Het apparaat en de accessoires ervan bestaan uit verschillende soorten materiaal, zoals metaal en kunststo󰀨en. Gooi de batterijen niet bij het huishoudelijk afval, in open vuur of in water. Verbruikte accu’s moeten overeenkomstig de milieuvereisten worden afgevoerd of gerecycled. Verwijder defecte componenten als speciaal afval. Informeer hiernaar bij uw speciaalzaak of bij de gemeente!

11. Onderhoud en reiniging

Gevaar! Trek bij onderhoudswerkzaamheden altijd de stekker uit het stopcontact. Aanwijzing: Het lasapparaat moet voor een goede werking en naleving van de veiligheidsvoorschriften regelmatig worden onderhouden en gereviseerd. Ondeskundig of onjuist bedrijf kunnen leiden tot uitval of schade aan het apparaat.

• Voordat u reinigingswerkzaamheden aan het lasapparaat uitvoert, haalt u de voedingskabel 8 uit het stopcontact, zodat het apparaat veilig is losgekoppeld van de stroomvoorziening.

• Reinig het lasapparaat, evenals de bijbehorende accessoires regelmatig van buitenaf. Verwijder vuil en stof met behulp van lucht, poetskatoen of een borstel. Aanwijzing: De volgende onderhoudswerkzaamheden mogen alleen door opgeleid vakpersoneel worden uitgevoerd.

• Stroomregelaar, aardingsinrichting, interne leidingen, de koppelinrichting van de lastoorts en stelschroeven moeten regelmatig worden onderhouden. Haal losse schroeven weer goed aan en vervang roestige schroeven (reserveschroeven M4 x 10 zijn in elke gangbare bouwmarkt verkrijgbaar).

• Controleer regelmatig de isolatieweerstanden van de lasapparaat. Gebruik hiertoe een geschikt meetinstrument.

• In geval van een defect of indien het bij nodig is onderdelen van het toestel te vervangen, gelieve u tot het bevoegde vakpersoneel te wenden. Service-informatie Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt. Slijtageonderdelen*: Aardklem;

• niet persé in de leveringsomvang opgenomen!

Voor een eenvoudig transport kunt u het lasapparaat met de bijgeleverde draagriem over uw schouder hangen of gewoon aan de transportgreep dragen.www.scheppach.com

15. Verhelpen van storingen

De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kunt lossen, als uw machine niet goed werkt. Als u het probleem hiermee niet kunt vinden en kan oplossen, neem dan contact op met uw service-werkplaats. Storing Mogelijke oorzaak Oplossing Machine kan niet ingeschakeld worden Geen netspanning Controleer het stopcontact, het netsnoer, kabel, netstekker; laat deze indien nodig repareren door een gekwaliceerde elektricien. Hoofdzekering is geactiveerd Controleer de hoofdzekering Aan/uit-schakelaar defect Reparatie door klantenservice Motor defect Reparatie door klantenservice Geen ontstekingsvonk Aardklem niet aangesloten op het apparaat / Aardklem niet bevestigd aan het werkstuk Sluit de aardklem aan op het lasapparaat

Bevestig de aardklem aan het werkstuk Oude apparatuur mag niet bij het huisafval worden gegooid! Dit symbool geeft aan dat dit product conform de richtlijn inzake verbruikte elektrische en elektronische apparatuur (2012/19/EU) en nationale wettelijke bepalingen niet bij het huishoudelijk vuil mag worden gegooid. Dit product moet bij een hiervoor bestemde verzamelpunt worden afgegeven. Dit kan bijv. door teruggave bij de aanschaf van een soortgelijk product of door inlevering bij een erkend inzamelpunt voor het recyclen van verbruikte elektrische en elektronische apparatuur. Het onjuist afvoeren van oude apparatuur kan door mogelijke gevaarlijke sto󰀨en, die veelal in verbruikte elektrische en elektronische apparatuur zijn verwerkt, negatieve e󰀨ecten op het milieu en de gezondheid van de mens hebben. Door een juiste afvoer van dit product levert u bovendien een bijdrage aan een e󰀨ectief gebruik van natuurlijke ressources. Informatie inzake inzamelpunten voor verbruikte apparatuur kunt u opvragen bij de gemeente, de publieke afvalverwerker, een erkend afvalverwerkingsstation voor het afvoeren van verbruikte elektrische en elektronische apparatuur of uw afvalverwerkingsstation.www.scheppach.com
