Značka	Scheppach
Model	WSE860
Typ výrobku	Svařovací zdroj pro obloukové svařování obalenou elektrodou
Elektrické napájení	230 V~ 50 Hz
Svařovací proud	10 - 130 A
Napětí naprázdno	85 V
Pracovní cyklus	25% @ 160 A, 60% @ 100 A, 100% @ 80 A
Účinnost	86%
Hmotnost	5,3 kg
Třída ochrany	IP21S
Třída izolace	B
Platná norma	EN 60974-1
Typ proudu	Stejnosměrný proud (DC)
Ochrana	Tepelná ochrana proti přehřátí
Chlazení	Integrovaný ventilátor
Součástí příslušenství	Kabel elektrody, zemnící kabel, svářecí kukla, kartáč/kladivo, elektrody (3x), přepravní popruh
Svařitelné materiály	Ocel, nerezová ocel, měď, hliník, titan
Přeprava	Součástí je přepravní popruh
Údržba	Pravidelné vnější čištění, kontrola kabelů
Bezpečnost	Ochrana proti úrazu elektrickým proudem, povinné používání ochranných pomůcek
Opotřebitelné díly	Držák elektrody, zemnící svorky
Záruka	Zákonná záruka
Typ zdroje	Jednofázový frekvenční měnič - transformátor - usměrňovač

Často kladené otázky - WSE860 SCHEPPACH

Jak připojit svařovací kabely?

Připojte svařovací kabely (držák elektrody a zemnící svorku) k odpovídajícím rychlospojkám: kabel držáku elektrody se obvykle připojuje k kladnému pólu (+) a zemnící svorka k zápornému pólu (-). Zablokujte zástrčku otočením ve směru hodinových ručiček. Před jakýmkoli připojením se ujistěte, že je zařízení odpojeno od sítě.

Jaká je správná polarita pro elektrody?

Většina obalených elektrod se připojuje na kladný pól. Některé typy však vyžadují záporný pól. Vždy dodržujte pokyny výrobce elektrod pro správnou polaritu.

Co dělat, když se stroj nespouští?

Nejprve zkontrolujte síťové napětí a zásuvku. Zkontrolujte hlavní pojistku. Pokud problém přetrvává, může být vadný spínač nebo motor; kontaktujte zákaznický servis pro opravu.

Jak nastavit svařovací proud?

Pomocí potenciometru (2) na předním panelu nastavte svařovací proud podle elektrody a tloušťky kovu. Tabulka v návodu uvádí orientační hodnoty (např. pro elektrodu 2,5 mm nastavte mezi 60 a 110 A).

Co znamená kontrolka přehřátí?

Kontrolka tepelné ochrany se rozsvítí, když se zařízení přehřeje. Nechte jej několik minut vychladnout; kontrolka zhasne automaticky. Nepřekračujte doporučený pracovní cyklus.

Mohu svařovat v dešti?

Ne, používání zařízení v dešti nebo ve vlhkém prostředí je přísně zakázáno kvůli riziku úrazu elektrickým proudem. Zařízení vždy používejte na suchém místě chráněném před povětrnostními vlivy.

Jak udržovat zařízení?

Před čištěním vždy odpojte zařízení. Čistěte vnější části stlačeným vzduchem nebo kartáčem. Pravidelně kontrolujte stav kabelů a spojek. Vnitřní opravy smí provádět pouze kvalifikovaný personál.

Kde najdu náhradní díly?

Opotřebitelné díly jako držák elektrody a zemní svorky jsou k dispozici v hobby obchodech (šrouby M4 x 10). Pro ostatní díly kontaktujte poprodejní servis Scheppach.

Jaké typy elektrod použít?

Zařízení přijímá obalené elektrody o průměru 1,6 až 4,0 mm. Používejte elektrody vhodné pro svařovaný kov: ocel, nerezová ocel atd. Dodržujte doporučení výrobce ohledně proudu a polarity.

Jaká jsou základní bezpečnostní opatření?

Vždy používejte svářečskou kuklu s ochranným sklem DIN 9-10, suché izolační rukavice, bavlněný oděv a pevnou obuv. Odstraňte hořlavé materiály, zajistěte dostatečné větrání a nikdy se nedotýkejte elektrody holýma rukama. Před použitím si přečtěte celý návod.

NÁVOD K OBSLUZE WSE860 SCHEPPACH

Vysvětlení symbolů na přístroji

Symboly použité v této příručce vás mají upozornit na možná rizika. Bezpečnostní symboly a vysvětlivky, které je provázejí, musejí být přesně pochopeny. Samotné výstrahy rizika neodstraní a nemohou nahradit správná opatření pro prevenci úrazů.

	Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny.
EN 60974-1	Evropská norma pro svářečky na ruční obloukové svařování s omezenou dobou zapnutí.
	Jednofázový statický měnič kmitočtu - transformátor - usměrnovač proudu
	Symbol pro ruční obloukové svařování s obalenými tyčovými elektrodami
	Stejnosměrný proud
	Vhodné ke sváření při zvýšeném ohrožení elektrickým proudem
	Vstup síťového přípoje; počet fází a Symbol střídavého proudu a jmenovitá frekvence
U_0	Jmenovité napětí naprázdno
U_1	Sít'ové napětí
X	Doba zapnutí
I_2	Svařovací proud
U_2	Svářecí napětí [V]
Imax	Maximální příkonový proud
Ieff	Skutečná hodnota největšího proudu ze sítě [A]
IP21S	Krytí
B	Třída izolace
	Pozor! Nebezpečí zásahu elektrickým proudem!
	Svářecí elektroda může zapříčinit smrtelný zásah elektrickým proudem
	Vdechování kouře vznikajícího při sváření může ohrozit zdraví.
	Elektromagnetické vlny mohou rušit funkci kardiostimulátorů.
	Jiskry, které odlétají při sváření mohou způsobit výbuch nebo požár.
:	Záření z elektrického oblouku může poškodit oči a zranit pokožku.
	Nepoužívejte přístroj venku a nikdy za deště!
⚠ Upozornění!	Mista, která se týkají bezpečnosti, jsme v tomto návodu k použití označili touto značkou

Obsah:

1. Úvod 43
2. Popis prístroje 43
3. Rozsah dodávky....43
4. Použití podle účelu určení....43
5. Bezpečnostní směrnice.... 44
6. Technická data 47
7. Rozbalení 47
8. Montáž / Před uvedením do provozu 47
9. Zahájení provozu....48
10. Elektrická přípojka....48
11. Údržba a čištění 49
12. Přeprava....49
13. Skladování 49
14. Likvidace a recyklace.... 49
15. Tabulka poruch....50

Strana:

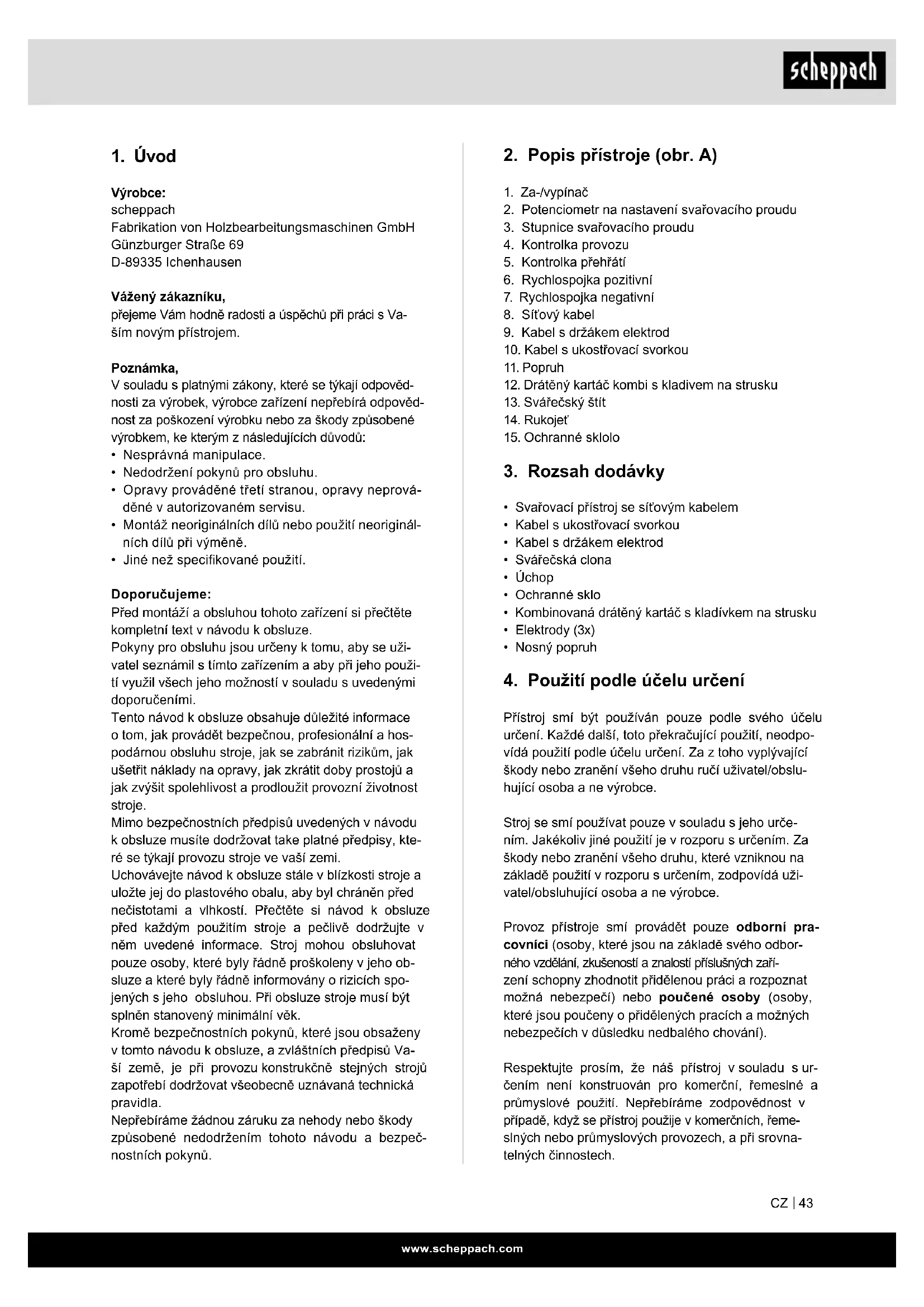

1. Úvod

Výrobce:

scheppach

přejeme Vám hodně radosti a úspěchů při práci s Vaším novým přístrojem.

Poznámka,

V souladu s platnými zákony, které se týkají odpovědnosti za výrobek, výrobce zařízení nepřebírá odpovědnost za poškození výrobku nebo za škody způsobené výrobkem, ke kterým z následujících důvodů:

• Nesprávná manipulace.
• Nedodržení pokynů pro obsluhu.
• Opravy prováděné třetí stranou, opravy neprováděné v autorizovaném servisu.
• Montáž neoriginálních dílů nebo použití neoriginálních dílů při výměně.
• Jiné než specifikované použití.

Doporučujeme:

Před montáží a obsluhou tohoto zařízení si přečtěte kompletní text v návodu k obsluze.

Pokyny pro obsluhu jsou určeny k tomu, aby se uži- vatel seznámil s tímto zařízením a aby při jeho použi- tí využil všech jeho možností v souladu s uvedenými doporučeními.

Tento návod k obsluze obsahuje důležité informace o tom, jak provádět bezpečnou, profesionální a hospodárnou obsluhu stroje, jak se zabránit rizikům, jak ušetřit náklady na opravy, jak zkrátit doby prostojů a jak zvýšit spolehlivost a prodloužit provozní životnost stroje.

Mimo bezpečnostních předpisů uvedených v návodu k obsluze musíte dodržovat take platné předpisy, které se týkají provozu stroje ve vaší zemi.

Uchovávejte návod k obsluze stále v blízkosti stroje a uložte jej do plastového obalu, aby byl chráněn před nečistotami a vlhkostí. Přečtěte si návod k obsluze před každým použitím stroje a pečlivě dodržujte v něm uvedené informace. Stroj mohou obsluhovat pouze osoby, které byly řádně proškoleny v jeho obsluze a které byly řádně informovány o rizicích spojených s jeho obsluhou. Při obsluze stroje musí být splněn stanovený minimální věk.

Kromě bezpečnostních pokynů, které jsou obsaženy v tomto návodu k obsluze, a zvláštních předpisů Vaší země, je při provozu konstrukčně stejných strojů zapotřebí dodržovat všeobecně uznávaná technická pravidla.

Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.

2. Popis přístroje (obr. A)

1. Za-/vypínač
2. Potenciometr na nastavení svařovacího proudu
3. Stupnice svařovacího proudu
4. Kontrolka provozu
5. Kontrolka přehřátí
6. Rychlospojka pozitivní
7. Rychlospojka negativní
8. Sítový kabel
9. Kabel s držákem elektrod
10. Kabel s ukostřovací svorkou
11. Popruh
12. Drátěný kartáč kombi s kladivem na strusku
13. Svářečský štít
14. Rukojet
15. Ochranné sklolo

3. Rozsah dodávky

• Svařovací přístroj se síťovým kabelem
  • Kabel s ukostřovací svorkou
  • Kabel s držákem elektrod
• Svářečská clona
• Úchop
• Ochranné sklo
• Kombinovaná drátěný kartáč s kladívkem na strusku
• Elektrody (3x)
• Nosný popruh

4. Použití podle účelu určení

Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Stroj se smí používat pouze v souladu s jeho určením. Jakékoliv jiné použití je v rozporu s určením. Za škody nebo zranění všeho druhu, které vzniknou na základě použití v rozporu s určením, zodpovídá uživatel/obsluhující osoba a ne výrobce.

Provoz přístroje smí provádět pouze odborní pracovníci (osoby, které jsou na základě svého odborného vzdělání, zkušeností a znalostí příslušných zařízení schopny zhodnotit přídělenou práci a rozpoznat možná nebezpečí) nebo poučené osoby (osoby, které jsou poučeny o přídělených pracích a možných nebezpečích v důsledku nedbalého chování).

Respektujte prosím, že náš přístroj v souladu s určením není konstruován pro komerční, řemeslné a průmyslové použití. Nepřebíráme zodpovědnost v případě, když se přístroj použije v komerčních, řemeslných nebo průmyslových provozech, a při srovnatelných činnostech.

5. Bezpečnostní směrnice

⚠️ VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny, instrukce, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen. Pokud opomenete dodržovat následující instrukce, může to způsobit zásah elektrickým proudem, požár a/nebo těžká zranění.

Bezpodmínečně dbát

POZOR

Přístroj používejte pouze pro ty účely, pro které je určen a které jsou uvedeny v tomto návodu.

Uživatel zařízení je zodpovědný za bezpečnost vlastní a jiných osob. Bezpodmínečně si přečtěte tento návod k obsluze a dbejte jeho předpisů.

• Úpravy nebo/a údržbové práce smí provádět pouze kvalifikovaný personál.
• Používat se smí pouze svařovací vedení obsažená v rozsahu dodávky nebo výrobcem doporučené příslušenství.
• Postarejte se o přiměřenou péči o přístroj.
• Během fungování by měl přístroj mít dostatek místa a neměl by stát přímo u zdi, aby mohl dovnitř štěrbinami pronikat dostatek vzduchu. Ubezpečte se, zda byl přístroj správně připojen na sít'. Vyhýbejte se jakémukoliv tahu na sít'ový kabel. Přístroj vytáhněte ze zásuvky, než ho budete chtít postavit na jiné místo.
• Dbejte na stav svařovacího kabelu, elektrodových kleští a ukostřovacích svorek; opotrebení na izolaci a na proud vodících částech mohou vyvolat nebezpečné situace a snížit kvalitu svařovacích prací.
• Obloukové svařování produkuje jiskry, roztavené částečky kovů a kouř, dbejte proto: všechny hořlavé látky a/nebo materiály z pracoviště odstranit.
• Přesvědčte se, zde je k dispozici dostatečný přívod vzduchu.
• Nesvařujte na nádobách, nádržích nebo trubkách, které obsahovaly hořlavé kapaliny nebo plyny. Vyhnešte se každému prímému kontaktu s okruhem svařovacího proudu; napětí naprázdno, které se mezi elektrodovými kleštěmi a ukostřovací svorkou vyskytuje, může být nebezpečné.
• Neukládejte nebo nepoužívejte přístroj ve vlhkém nebo mokrém prostředí nebo na dešti.
• Chraňte oči pomocí k tomu určených bezpečnostních skel (DIN stupeň 9-10). Používejte rukavice a suché ochranné oblečení, které je prosté oleje a tuku, abyste chránili kůži před ultrafialovým zářením světelného oblouku.
• Nepoužívejte svářečku na rozmrazování trubek.

Dbejte!

- Světelné záření oblouku může poškodit oči a vyvolat popáleniny na kůži.

• Při obloukovém svařování se tvoří jiskry a kapky roztaveného kovu, svařovaný kus začne žhnout a zůstane relativně dlouho velmi horký.
• Při obloukovém svařování se uvolňují páry, které mohou být škodlivé. Každý elektrický šok může být smrtelný.
• Nepřibližujte se k oblouku přímo v okruhu 15 m.
• Chraňte se (také okolo stojící osoby) proti eventuálně nebezpečným efektům oblouku.
• Varování: v závislosti na podmínkách připojení k síti v bodě připojení svářečky může v síti dojít k poruchám pro ostatní spotřebitele.

Pozor!

Při přetížených zásobovacích sítích a proudových obvodech může během svařování dojít k poruchám pro jiné spotřebitele. V případě potřeby je třeba poradit se s příslušným podnikem zásobování proudem.

Zdroje nebezpečí při obloukovém svařování

Při obloukovém svařování je možná řada zdrojů nebezpečí. Proto je pro svářeče obzvlášť důležité dbát následujících pravidel, aby neohrožoval sebe a ostatní a aby zabránil škodám pro osoby a na přístroji.

• Práce na straně sít'ového napětí, např. na kabelech, zástrčkách, zásuvkách atd. nechat provést odborníkem. Toto platí především pro vytvoření mezikabelů.
• Pří nehodách okamžitě odpojit zdroj svařovacího proudu od sítě.
• Pokud se vyskytnou elektrická dotyková napětí, přístroj ihned vypnout a nechat překontrolovat odborníkem.
• Na straně svařovacího proudu vždy dbát na dobré elektrické kontakty.
• Při svařování nosit vždy na obou rukou izolující rukavice. Tyto chrání před úderem elektrickým proudem (napětí naprázdno svařovacího proudového okruhu), před škodlivým zářením (teplo a UV záření) a před žhnoucím kovem a stříkající struskou.
• Nosit pevnou izolující obuv, která má chránit i za mokra. Polobotky nejsou vhodné, protože odpadávající, žhnoucí kapky kovu mohou způsobit popáleniny.
• Nosit vhodné oblečení, nenosit nic ze syntetických materiálů.

• Do oblouku se nedívat nechráněnýma očima, používat pouze ochranný svařovací štít s předpisovým ochranným sklem podle DIN. Světelný oblouk vyzařuje kromě světelného a tepelného záření, které způsobí oslnění resp. popálení, také UV paprsky. Toto neviditelné ultrafialové záření způsobí při nedostatečné ochraně velice bolestivý, teprve po několika hodinách se projevující, zánět spojivek. Kromě toho má UV záření na nechráněných místech těla za následky škodlivé sluneční spálení.

• Také v blízkosti oblouku se vyskytující osoby nebo pomocníci musí být o nebezpečích informování a být vybaveni nutnými ochrannými prostředky, v případě nutnosti zabudovat ochranné zdi.

• Při svařování, především v malých prostorách, je třeba se postarat o dostatečný přísun čerstvého vzduchu, protože vzniká kouř a škodlivé plyny.
• Na nádobách, ve kterých byly skladovány plyny, paliva, minerální oleje nebo podobně nesmí být z důvodů nebezpečí výbuchu zbytků svařováno a to ani tehdy, jsou-li již dlouhou dobu prázdné.
• V prostorách ohrožených ohněm a výbuchem platí zvláštní předpisy.
• Svařované spoje, které jsou vystaveny velkému namáhání a musí bezpodmínečně splňovat bezpečnostní požadavky, smí být prováděny pouze zvlášť vyškolenými a přezkoušenými svářeči. Příklady jsou: autoklávy, kolejnice, závěsná zařízení k přívěsu atd.
• Paprsky světelného oblouku mohou poškodit oči a poranit pokožku..Používejte klobouk a bezpečnostní brýle.
• Používejte ochranu sluchu a vyhrnutý, zapnutý lí-mec.
• Používejte ochrannou svářečskou kuklu a dbejte na vhodné nastavení filtru.
• Používejte ochranu celého těla.

⚠ POZOR

• Je třeba bezpodmínečně dbát na to, aby mohl být ochranný vodič v elektrických zařízeních nebo přístrojích při nedbalosti svařovacím proudem zničen, např. ukostřovací svorka je přiložena na kryt svařovacího přístroje, který je spojen s ochranným vodičem elektrického zařízení. Svařovací práce jsou prováděny na stroji s přípojkou pro ochranný kontakt. Je tedy možné, na stroji svařovat, bez toho, že by na něm byla připevněna ukostřovací svorka. V tomto případě teče svařovací proud od ukostřovací svorky přes ochranný vodič ke stroji. Vysoký svařovací proud může mít za následek přetavení ochranného vodiče.
• Jištění přívodních vedení k sit'ovým zásuvkám musí odpovídat předpisům. Podle těchto předpisů tedy smí být používány pouze průřezu vedení odpovídající pojistky popř automaty. Nadměrné jištění může mít za následky požár vedení resp. požár budovy.
• Nepoužívejte svařovací přístroj v dešti.
• Nepoužívejte svařovací přístroj ve vlhkém prostředí.
• Postavte svařovací přístroj na rovné místo.
• Výstup je dimenzován při teplotě prostředí 20 °C. Doba svařování může být při vyšších teplotách snížena.

Ohrožení zasažením elektrickým proudem

Zasažení elektrickým proudem svařovací elektrody může být přičinou smrti. Nesvařujte za deště a sněhu. Používejte suché izolační rukavice.

Nedotýkejte se elektrody holýma rukama. Nepoužívejte vlhké nebo poškozené rukavice. Chraňte se před zasažením elektrickým proudem izolací vůči obrobku. Neotvírejte opláštění zařízení.

Ohrožení dýmem při svařování

Vdechnutí dýmu při svařování může ohrozit zdraví. Nedržte hlavu v dýmu. Používejte zařízení v otevřených prostorách. Používejte odvětrávání pro odstranění dýmu.

Ohrožení jiskrami při svařování

Jiskry při svařování mohou způsobit výbuch nebo požár. Odstraňte hořlavé látky z prostoru svařování. Neprovádějte svařování vedle hořlavých látek. Jiskry při svařování mohou způsobit požáry. V blízkosti mějte připraven hasicí přístroj a přizvěte jednoho pozorovatele, který může tento přístroj okamžitě použít. Neprovádějte svařování na bubnech nebo jakýchkoli uzavřených nádržích.

Bezpečnostní pokyny týkající se svářečských clon

• Před zahájením svařovacích prací se vždy přesvědčte pomocí světleného zdroje (např. zapalovače) o náležité funkci svářečské clony.
• V důsledku rozstříku při svařování se může ochranná clona poškodit. Poškozenou nebo poškrábanou ochrannou clonu okamžitě vyměňte.
• Poškozené nebo silně znečištěné, resp. postříkané komponenty neprodleně vyměňte.
• Přístroj smí obsluhovat pouze osoby, které dovršily 16. rok života.
• Seznamte se s bezpečnostními předpisy pro svařování. Dodržujte přitom také bezpečnostní pokyny vztahující se k Vašemu svařovacímu přístroji.
• Při svařování si vždy nasadte svářečskou clonu. V případě nevyužití si můžete způsobit vážná zranění kůže.
• Během svařování vždy noste ochranný oděv.
• Nikdy nepoužívejte svářečskou clonu bez ochranné clony.
• Pro zajištění dobré průhlednosti a provádění prací bez únavy ochrannou clonu včas vyměňte.

Prostředí se zvýšeným elektrickým ohrožením

Při svařování v prostředích se zvýšeným elektrickým ohrožením je třeba dodržovat bezpečnostní pokyny. S prostředími se zvýšeným elektrickým ohrožením se můžete například setkat:

- na pracovištích, kde je omezen prostor pro pohyb, także svářeč pracuje v nuceném držení (např. vkleče, vsedě, vleže) a dotýká se elektricky vodivých částí;

• na pracovištích, která jsou zcela nebo částečně omezena z hlediska elektrické vodivosti a ve kterých hrozí svářeči závažné ohrožení zamezitelným nebo náhodným dotykem;
• na mokrých, vlhkých nebo horkých pracovištích, na kterých vlhkost vzduchu nebo pot značně snižuje odpor lidské kůže a izolační vlastnosti nebo funkci ochranných pracovních prostředků.

Také kovový žebřík nebo lešení mohou vytvořit prostředí se zvýšeným elektrickým ohrožením.

V takovém prostředí je třeba používat izolované podložky a vložky, dále nosit rukavice s manžetou a pokrývky hlavy z kůže nebo jiných izolačních materiálů, aby se tělo izolovalo od země. Zdroj svařovacího proudu musí být umístěn mimo pracovní prostor, resp. mimo elektricky vodivé plochy a mimo dosah svářeče.

Dodatečnou ochranu proti zasažení proudem ze sitě lze zajistit použitím ochranného spínače proti chybnému proudu, který se provozuje při svodovém proudu ne vyšším než 30 mA a zajištuje všechna ze sitě napájená zařízení v blízkosti. Ochranný spínač proti chybnému proudu musí být vhodný pro všechny druhy proudů.

Ve snadném dosahu musí být prostředky pro rychlé elektrické odpojení zdroje svařovacího proudu nebo obvodu svařovacího proudu (např. zařizení pro nouzové vypnutí). Při použití svařovacích přístrojů při elektricky nebezpečných podmínkách nesmí být výstupní napětí svařovacího přístroje při chodu naprázdno vyšší než 113 V (maximální hodnota). Tento svařovací přístroj se nesmí z důvodu výstupního napětí v těchto případech používat.

Svařování ve stísněných prostorách

Při svařování ve stísněných prostorách může dojít k ohrožení toxickými plyny (nebezpečí udušení). Ve stísněných prostorách se smí provádět svařování pouze tehdy, pokud se v bezprostřední blízkosti zdržují poučené osoby, které mohou v nouzovém přípa-dě zasáhnout. Zde je nutno před zahájením svařování provést zhodnocení odborníkem, aby se určilo, které kroky jsou nezbytné pro zajištění bezpečnosti práce a která preventivní opatření se mají během vlastního svařovacího procesu učinit.

Sčitání napětí při chodu naprázdno

Pokud je současně v provozu více než jeden zdroj svařovacího proudu, mohou se napětí při chodu naprázdno sčítat a způsobit zvýšené elektrické ohrožení. Zdroje svařovacího proudu musí být připojeny tak, aby se ohrožení snížilo na minimum.

Jednotlivé zdroje svařovacího proudu se svými samostatnými řízeními a přípojkami musí být zřetelně označeny, aby bylo možné rozpoznat, co patří ke kterému okruhu svařovacího proudu.

Použití ramenních popruhů

Svařování se nesmí provádět tehdy, pokud se zdroj svařovacího proudu přenáší, a to např. pomocí ramenního popruhu.

Tím se má zabránit následujícím situacím:

• Riziko ztráty rovnováhy, když se zatáhnou připojená vedení nebo hadice.
• Zvýšené ohrožení zasažení elektrickým proudem, neboť svářeč se dostane do styku se zemí, pokud se používá zdroj svařovacího proudu třídy I, jehož opláštění je uzemněno jeho ochranným vodičem.

Ochranný oděv

• Během práce musí být svářeč na celém těle chráněn oděvem a ochranou obličeje proti záření a proti popáleninám.
• Na obou rukou je třeba nosit shrnovací rukavice z vhodného materiálu (kůže). Tyto se musí nacházet v bezvadném stavu.
• Na ochranu oděvu proti jiskrám a popálení je třeba nosit vhodné zástěry. Pokud to druh práce vyžaduje, např. svařování nad hlavou, je třeba nosit ochranný oblek a pokud je to nutné, také ochranu hlavy.
• Použitý ochranný oděv a celkové příslušenství musí odpovídat směrnici „Osobní ochranné vybavení“.

Ochrana proti záření a popáleninám

• Na pracovišti poukázat na ohrožení očí vývěskou: Pozor nedívat se do plamene! Pracoviště je třeba pokud možno ohradit, aby byly osoby nacházející se v blízkosti chráněny. Nepovolané nepouštět do blízkosti svařovacích prací.
• V bezprostřední blízkosti pracovišť vázaných na místo by neměly být zdi světlé a lesklé. Okna je třeba minimálně do výšky hlavy zabezpečit proti propuštění a reflektování záření, např. vhodným nátěrem.

Tento prístroj třídy A není určen pro použití v obytných oblastech, ve kterých je dodávka elektrického proudu zajišťována veřejným nízkonapěťovým rozvodným systémem. Může být případně obtížné jak v důsledku vysokofrekvenčních rušení souvisejících s vedením, tak i vyzařovaných vysokofrekvenčních rušení zajistit v těchto prostorách elektromagnetickou kompatibilitu.

I když svářečka splňuje emisní limity stanovené normou, mohou obloukové svářečky přesto způsobovat elektromagnetické rušení citlivých zařízení a přístrojů.. Za rušení, která vznikají při svařování elektrickým obloukem, je odpovědný uživatel a také uživatel musí učinit vhodná ochranná opatření.

Přitom musí uživatel především zohlednit:

• sitová, řídici, signální a telekomunikační vedení
• počítače a jiné mikroprocesorem řízené přístroje
• televizní, rozhlasové a jiné reprodukční přístroje
• elektronická a elektrická bezpečnostní zařízení
• osoby s kardiostimulátory nebo sluchadly
• měřicí a kalibrační zařízení
• odolnost proti rušení ostatních zařízení v blízkosti
• denní dobu, kdy se svařovací práce provádějí.

Pro zabránění možnému rušivému záření se do- poručuje:

• Svařovací přístroj správně seřídit a provozovat, aby se minimalizovalo možné rušivé záření.
• Pravidelně provádět údržbu svařovací přístroje a udržovat jej v dobrém ošetřovaném stavu.
• Svařovací vedení musí být zcela rozvinuta a musí být uložena na podlaze pokud možno vodorovně
• Přístroje a zařízení ohrožená rušivým zářením se musí pokud možno odstranit z prostoru svařování nebo se musí odstínit.
• Použití elektromagnetického filtru, který snižuje elektromagnetická rušení.

Všeobecná bezpečnostní opatření

Uživatel je zodpovědný za odbornou instalaci a používání přístroje podle údajů výrobce. Jakmile bylo zjištěno elektromagnetické rušení, je uživatel zodpovědný za jeho odstranění pomocí technických prostředků, uvedených v bodě „Důležité upozornění k elektrické přípojce“.

⚠️ VAROVÁNÍ! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

6. Technická data

Sítová přípojka 230 V\~ 50 Hz

Svařovací proud (A)	10 - 130 A
Doba zapnutí X
25%	160 A
60%	100 A
100%	80 A

Energetická účinnost zdroje elektrického proudu

86%

Napětí naprázdno (V) 85 V
Příkon ve stavu chodu naprázdno	0 W

Hmotnost 5,3 kg

Technické změny vyhrazeny!

7. Rozbalení

• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je obsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily.
• Uchovejte obal dle možností až do uplynutí záruční doby.

⚠ POZOR!

Přístroj a obalové materiály nejsou hračka! Dětem nepatří do rukou plastikové sáčky, fólie ani drobné součástky! Hrozi nebezpečí jejich spolknutí a udušení!

8. Montáž / Před uvedením do provozu

Upevnění popruhu (obr. B)

Popruh (11) upevněte podle obrázku (B).

Montáž svářečského štítu (obr. C + D)

Namontujte držadlo (14) na svářečský štít (13), jak je znázorněno na obr. D.

Namontujte ochranné sklo (15) na svářečský štít (13) jak je znázorněno na obr. D.

Nakonec složte tři strany svářečského štítu dohromady. Oba postranní díly jsou spojeny vždy dvěma patentními knoflíky s horním dílem.

Před uvedením do provozu

Připojení na napájecí vedení

Před připojením síťového kabelu (8) na napájecí vedení zkontrolujte, zda údaje na typovém štítku souhlasí s údaji napájecího vedení, které je k dispozici. Nebezpečí! Sítovou zástrčku smí vyměnit pouze odborný elektrikář.

Přístroj připojte pouze na řádně instalovanou zásuvku s ochranným kolíkem, která je jištěna 16 A.

Připojení svařovacích kabelů (obr. E)

Nebezpečí! Připojování svařovacích kabelů (9+10) provádějte pouze tehdy, když je přístroj odpojen od napájecího vedení! Svařovací kabely připojte podle obrázku E. K tomu spojte obě zástrčky držáku elektrod (9) a ukostřovací svorky (10) s příslušnými rychlospojkami (6/7) a zástrčky aretujte otáčením ve směru hodinových ručiček.

Kabel s držákem elektrod (9) se připojuje na kladný pól (6), kabel s ukostřovací svorkou (10) na záporný pól (7).

Příprava svařování

Ukostřovací svorka (10) je připevněna přímo na svařovaném kuse nebo na podložce, na které svařovaný kus stojí. Pozor, postarejte se o to, aby existoval přímý kontakt se svařovaným kusem. Vyhýbejte se proto lakovaným povrchům a/nebo izolačním látkám. Kabel držáku elektrod disponuje na konci speciální svěrkou, která slouží k sevření elektrody. Ochranný štít je třeba během svařování stále používat. Chrání oči před zářením vycházejícím ze světelného oblouku a přesto dovoluje pohled přesně na svařovaný kus.

9. Zahájení provozu

Za-/vypnutí (obr. A)

Přístroj zapněte nastavením za-/vypínače (1) do polohy "l". Kontrolka provozu (4) začne svítit. Přístroj vypněte nastavením za-/vypínače (1) do polohy "0". Kontrolka provozu (4) zhasne.

Svařování (obr. A + E)

Provedte všechna připojení potřebná pro zásobování proudem a pro svařovací okruh. Většina oplástěných elektrod se připojuje na kladný pól. Existují ovšem některé druhy elektrod, které se připojují na záporný pól. Dodržujte údaje výrobce, co se druhu elektrod a správné polarity týče. Svařovací kabely (9/10) řádně přizpůsobte rychlospojkám (6/7). Nyní upevněte neoplástěný konec elektrody v držáku elektrod (9) a spojte ukostřovací svorku (10) se svařovaným kusem. Dbejte přitom na to, aby existoval dobrý elektrický kontakt. Přístroj zapněte a nastavte na potenciometru (2) svařovací proud podle druhu použité elektrody. Držte ochranný štit před obličejem a třete špičkou elektrody o svařovaný kus tak, jako když provádíte pohyb při zapalování zápalky. Toto je nejlepší metoda k zapálení oblouku. Na zkušebním kusu otestujte, zda jste zvolili správnou elektrodu a sílu proudu.

Upozornění: Svařovací proud, který je třeba nastavit v závislosti na průměru elektrody, naleznete v následující tabulce.

Elektroda ∅ (mm) Svařovací proud (A)
1,6 40 - 50 A
2 40 - 80 A
2,5 60 - 110 A
3,2 80 - 130 A
4,0 120 - 160 A

Upozornění!

Nedotýkejte se elektrodou obrobku, mohlo by dojít ke škodě a ke ztížení zapálení elektrického oblouku. Jakmile se oblouk zapálil, snažte se udržovat k obrobku vzdálenost, která odpovídá průměru použité elektrody.

Vzdálenost by měla během svařování zůstávat pokud možno konstantní. Sklon elektrody v pracovním směru by měl činit 20/30 stupňů.

Na odstranění vypotřebovaných elektrod nebo k posouvání svařovaných kusů používejte vždy kleště. Dbejte prosím na to, že držáky elektrod (9) musí být po svařování vždy odloženy izolovaně. Struska smí být ze svaru odstraněna teprve po ochlazení. Pokud je pokračováno ve svařování na přerušeném svaru, je třeba nejdříve na tomto místě odstranit strusku.

Ochrana proti přehřátí

Svářečka je vybavena ochranou proti přehřátí, která chrání svařovací transformátor před přehřátím. Pokud ochrana proti přehřátí zareaguje, svítí kontrolka (5) na přístroji. Nechejte svářečku nějaký čas ochladit.

Výměna sít'ového napájecího vedení Nebezpečí!

Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifi kovanou osobou, aby se zabránilo nebezpečím.

10. Elektrická přípojka

Těmto předpisům musí odpovídat sít'ová přípojka zákazníka i použité prodlužovací kabely.

Vadný elektrický přívodní kabel

U elektrických přívodních kabelů často dochází k poškození izolace.

Jeho příčinami mohou být:

• Poškození tlakem, je-li přívodní kabel veden oknem nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytrhnutí z elektrické zásuvky ve stěně.
• Protržení v důsledku stárnutí izolace.

Tyto vadné elektrické prívodní kabely nesmí být používány a kvůli poškození izolace jsou životu nebezpečné.

Pravidelně kontrolujte poškození elektrických přívodních kabelů. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě.

Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze přívodní kabely s označením H05RR-F.

Uvedení typového označení na přívodním kabelu je povinné.

• Napětí v síti musí činit 230 V\~
• Prodlužovací kabely do délky 25 m mít průměr 2,5 milimetru čtverečního.

Připojení a opravy elektrického vybavení mohou provádět pouze odborní elektrikáři.

Při zpětných dotazech uvádějte prosím tyto údaje:

- Údaje z typového štítku stroje

11. Údržba a čištění

Nebezpečí!

Před prováděním veškerých čisticích prací odpojte sítovou zástrčku.

Upozornění: Pro bezchybnou funkci a také pro dodržení požadavků na bezpečnost se musí svařovací přístroj pravidelně udržovat a opravovat. Neodborný nebo chybný provoz může způsobít poruchy a poškození přístroje.

• Před prováděním čištění svařovacího přístroje vytáhněte síťový kabel 8 ze zásuvky, aby přístroj byl bezpečně odpojen od elektrického obvodu.
• Pravidelně čistěte svařovací přístroj a také jeho příslušenství zvnějšku. Odstraňte nečistoty a prach pomocí vzduchu, čisticí vlny nebo kartáče.

Upozornění: Kvalifikovaní odborní pracovníci mohou provádět následující údržbové práce.

• Regulátor proudu, uzemňovací zařízení, interní vedení, spojovací zařízení svařovacího hořáku a stavěcí šrouby se musí pravidelně udržovat. Uvolněné šrouby opět dotáhněte a vyměňte rezavé šrouby (náhradní šrouby M4 x 10 jsou k dostání v každém běžném obchodu se stavebním materiálem).
• Pravidelně kontrolujte izolační odpory svařovacího přístroje. Používejte pro tento účel odpovídající měřicí přístroj.
• V případě závady nebo potřebné výměny částí přístroje se prosím obrat’te na příslušné odborné pracovníky.

Servisní informace

Je nutno dbát na to, že v případě tohoto výrobku následující díly podléhají opotrebení, které je dáno používáním nebo se tak děje přirozeně, příp. že na následující díly je pohlíženo jako na spotřební materiál. Rychle opotřebitelné díly*: uzemňovací svorky, držák elektrody

* není nutně obsaženo v rozsahu dodávky!

12. Přeprava

Pro snadnou přepravu zavěste svařovací přístroj pomocí přiloženého nosného popruhu na rameno, nebo jej zcela jednoduše přeneste pomocí přepravního úchytu.

13. Skladování

Uložte přístroj a jeho příslušenství na tmavém, suchém místě, chráněném před mrazem a nedostupném pro děti. Optimální skladovací teplota se pohybuje mezi 5 a 30°C.

Elektrický přístroj uchovávejte v originálním obalu. Elektrický přístroj zakryjte, aby byl chráněný před prachem nebo vlhkem.

Návod k obsluze uložte u přístroje.

14. Likvidace a recyklace

Přístroj je v obalu, aby se zabránilo škodám způsobeným přepravou. Tento obal je surovina, a lze ho proto znovu použít nebo vrátit zpět do oběhu surovin. Přístroj a jeho příslušenství se skládají z různých materiálů, jako

jsou např. kov a plast. Vadné konstrukční součásti zlikvidujte jako speciální odpad. Zeptejte se ve specializovaném obchodě nebo na správě obce!

Odpadní zařízení nesmějí být likvidována spolu s domácím odpadem!

Tento symbol upozorňuje, že tento výrobek ne-smí být podle směrnice o odpadních elektrických a elektronických zařízeních (2012/19/EU) a vnitrostátních zákonů likvidován spolu s domácím odpadem. Tento výrobek musí být odevzdán ve sběrném středisku určeném k tomuto účelu. To lze provést například vrácením při nákupu podobného výrobku nebo odevzdáním v autorizovaném sběrném středisku pro recyklaci odpadních elektrických a elektronických zařízení. Nesprávné zacházení s odpadními zařízeními může mít vzhledem k potenciálně nebezpečným látkám, které jsou v odpadních elektrických a elektronických zařízeních často obsažené, negativní dopad na životní prostředí a lidské zdraví. Správnou likvidací tohoto výrobku přispíváte také k efektivnímu využívání přírodních zdrojů. Informace o sběrných střediscích pro odpadní zařízení můžete získat u svého magistrátu, veřejnoprávní instituce pro nakládání s odpady, autorizovaného orgánu pro likvidaci odpadních elektrických a elektronických zařízení nebo služby svozu odpadu.

15. Tabulka poruch

Následující tabulka zobrazuje známky chyby a popisuje, jak lze provést nápravu, pokud váš stroj nepracuje správně. Pokud nemůžete problém lokalizovat a odstranit, obrat'te se na Vaši servisní dílnu.

Porucha Možné příčiny Řešení
Stroj nelze zapnout	Žádné síťové napětí	Zkontrolujte zásuvku, síťový kabel, kabely, síťovou zástrčku; nechejte případně tyto sou- části opravit kvalifikovaným elektrikářem.
	Hlavní pojistka se rozpojila Zkontrolujte	hlavní pojistku
	Vadný spínač/vypínač Oprava prostřednictvím	zákaznického servisu
	Vadný motor Oprava prostřednictvím	zákaznického servisu
Žádná zapalovací jiskra	Ukostřovací svorka není připojena k přístroji / Ukostřovací svorka není upevněna k obrobku	Připojte ukostřovací svorku ke svařovacímu přístroji / Upevněte ukostřovací svorku k obrobku

5. Bezpečnostní směrnice

Zdroje nebezpečenstva pri zváraní elektrickým oblúkom

Prostredie so zvýšeným elektrickým ohrozením

Všeobecné bezpečnostné opatrenia

Montáž nosného popruhu (obr. B)

Zariadenie zapnite tým, že zapínač/vypínač (1) nastavíte do polohy „I“. Kontrolka pre prevádzku (4) začne svietit.

Zariadenie vypnite tým, že zapínač/vypínač (1) nastavíte do polohy „0“. Kontrolka pre prevádzku (4) zhasne.

Zváranie (obr. A + E)

- údaje z typového štítka stroja,

11. Údržba a čistenie

Nebezpečenstvo!

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

12. Transport

Staré zariadenia nevyhadzujte do domového odpadu!

Viditelné vady jsou poukazatelné během 8 dní od obdržení zboží, jinak ztrácí zákazník všechny nároky týkající se takovýchto vad. Poskytujeme záruku na naše stroje, s kterými je správně zacházeno, na dobu zákonně záruční lhůty začínající od doručení tak, že bezplatně vyměníme každou část stroje, která se během této doby může stát prokazatelné nepoužitelnou následkem

materiálové či výrobní vady. Na díly, které sami neopravujeme, poskytujeme záruku pouze v rozsahu, v němž nám přísluší nárok na záruční plnění vůči subdodavateli. Náklady na instalaci nového dílu nese zákazník. Nárok na výměnu zboží, na slevu a jiné nároky na odškodnění jsou vyloučené.

Gwarancja PL
