Марка	Scheppach
Модел	WSE860
Тип продукт	Дъгов апарат за заваряване с обвити електроди
Електрозахранване	230 V~ 50 Hz
Заваръчен ток	10 - 130 A
Напрежение на празен ход	85 V
Работен цикъл	25% при 160 A, 60% при 100 A, 100% при 80 A
Ефективност	86%
Тегло	5,3 kg
Клас на защита	IP21S
Клас на изолация	B
Приложим стандарт	EN 60974-1
Тип ток	Постоянен ток (DC)
Защита	Термична защита срещу прегряване
Охлаждане	Вграден вентилатор
Включени аксесоари	Кабел за електрододържател, заземен кабел, заваръчна маска, четка/чук, електроди (3 бр.), транспортен ремък
Заварявани материали	Стомана, неръждаема стомана, мед, алуминий, титан
Транспорт	Включен транспортен ремък
Поддръжка	Редовно почистване на външната част, проверка на кабелите
Безопасност	Защита срещу електрически удар, задължително носене на защитно оборудване
Консумативи	Електрододържател, заземни клеми
Гаранция	Законова гаранция
Тип източник	Монофазен честотен преобразувател-трансформатор-токоизправител

Често задавани въпроси - WSE860 SCHEPPACH

Как да свържа заваръчните кабели?

Свържете заваръчните кабели (електрододържател и заземна клема) към съответните бързи съединители: кабелът на електрододържателя обикновено се свързва към положителния (+) полюс, а заземната клема към отрицателния (-) полюс. Заключете щепсела, като го завъртите по часовниковата стрелка. Уверете се, че уредът е изключен преди всяко свързване.

Каква е правилната полярност за електродите?

Повечето обвити електроди се свързват към положителния полюс. Въпреки това, някои видове изискват отрицателния полюс. Винаги се консултирайте с указанията на производителя на електроди, за да определите подходящата полярност.

Какво да направя, ако машината не се включва?

Първо проверете мрежовото напрежение и контакта. Проверете главния предпазител. Ако проблемът продължава, превключвателят или двигателят може да са дефектни; свържете се с отдела за обслужване на клиенти за ремонт.

Как да настроя заваръчния ток?

Използвайте потенциометъра (2) на предния панел, за да регулирате заваръчния ток според електрода и дебелината на метала. Таблицата в инструкциите дава ориентировъчни стойности (например за електрод 2,5 mm настройте между 60 и 110 A).

Какво означава индикаторът за прегряване?

Индикаторът за термична защита светва, когато уредът е прегрял. Оставете го да се охлади за няколко минути; индикаторът ще изгасне автоматично. Избягвайте да превишавате препоръчителния работен цикъл.

Мога ли да заварявам под дъжд?

Не, строго е забранено да използвате уреда под дъжд или във влажна среда поради риск от електрически удар. Винаги използвайте уреда на сухо място, защитено от атмосферни влияния.

Как да поддържам уреда?

Винаги изключвайте уреда преди почистване. Почиствайте външната част със сгъстен въздух или четка. Редовно проверявайте състоянието на кабелите и съединителите. Вътрешните ремонти трябва да се извършват от квалифициран персонал.

Къде мога да намеря резервни части?

Консумативи като електрододържател и заземни клеми се предлагат в магазините за строителни материали (винтове M4 x 10). За други части се свържете с отдела за следпродажбено обслужване на Scheppach.

Какви видове електроди да използвам?

Уредът приема обвити електроди с диаметър от 1,6 до 4,0 mm. Използвайте електроди, подходящи за заварявания метал: стомана, неръждаема стомана и др. Спазвайте препоръките на производителя относно тока и полярността.

Кои са основните предпазни мерки за безопасност?

Винаги носете заваръчна маска със защитно стъкло DIN 9-10, сухи изолационни ръкавици, памучно облекло и здрави обувки. Отдалечете запалимите материали, осигурете достатъчна вентилация и никога не докосвайте електрода с голи ръце. Прочетете изцяло инструкциите преди употреба.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ WSE860 SCHEPPACH

Обяснение на символите върху уреда

Използването на символи в настоящото ръководство следва да насочи вниманието Ви към евентуални риско- ве. Символите за безопасност и объясненията, които ги придружават, трябва да бъдат разбрани точно. Самите предупреждения не премахват рисковете и не могат да заменят правилните мерки за предотвратяване на зло- полуки.

	Преди пускане в експлоатация прочетете и спазвайте ръководството за употреба и указанията за безопасност!
EN 60974-1	Европейски стандарт за заваръчни апарати за ръчна дъгова заварка с ограничена продължителност на включване.
	Еднофазен статичен честотен преобразувател - трансформатор - изравни-тел
	Символ за ръчна дъгова заварка с покрити прътови електроди
	Постоянен ток
	Подходящ за заваряване при повишена електрическа опасност
	Мрежов вход; брой на фазите, както и символ за променлив ток и разчетна стойност на честотата
U0	Номинално напрежение при празен ход
U1	Мрежово напрежение
X	Продължителност на включване
I2	Заваръчен ток
U2	Заваръчно напрежение [V]
I_max	най-висока разчетна стойност на линейния ток
I_eff	Ефективна стойност на най-големия линеен ток [А]
IP21 S	Тип защита
B	Клас на изолация
	Предпазливост! Опасност от електрически удар!
	Електрическият удар от заваръчния електрод може да бъде смъртоносен
	Вдишването на заваръчни газове може да застраши здравето Ви.
	Електромагнитните полета могат да нарушат функционирането на пейсмей-кърите.
	ИскRITE при заваряване могат да причинят експлозия или пожар.
	Дъговите заварки могат да увредят очите и да наранят кожата.
	Не използвайте уреда на открыто и когато вали!
⚠ Внимание!	В настоящите инструкции за обслужване с този знак сме обозначили местата, които засягат Вашата безопасност

Съдържание: Страница:

1. Увод 146
2. Описание на уреда 146
3. Обем на доставката.... 146
4. Употреба по предназначение.... 146
5. Указания за безопасност 147
6. Технически данни.... 151
7. Разопаковане 151
8. Монтаж/преди пускане в експлоатация 151
9. Пускане в експлоатация.... 152
10. Електрическо свързване.... 152
11. Поддръжка и почистване 153
12. Транспортиране 153
13. Съхранение .... 153
14. Изхвърляне и рециклиране 154

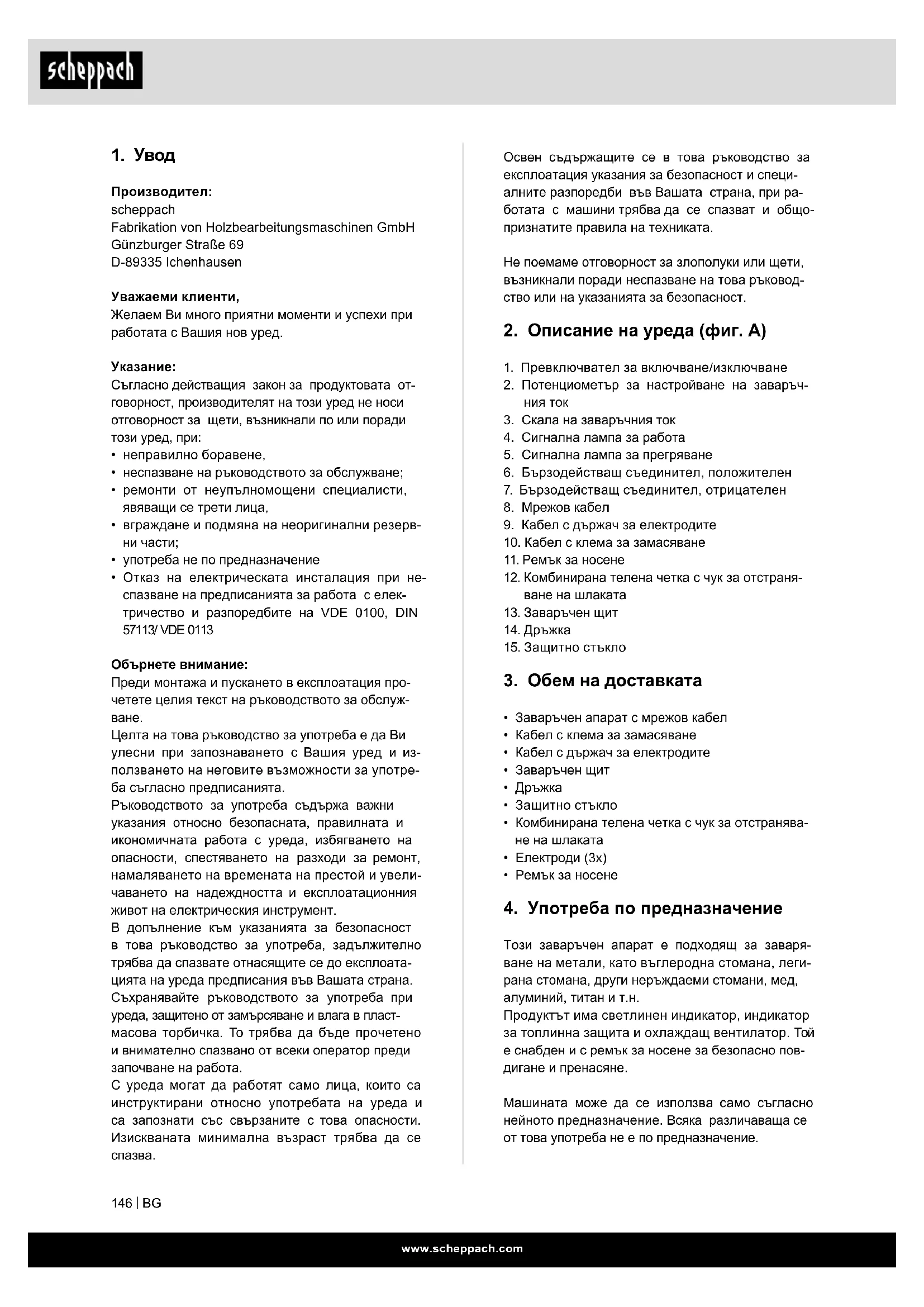

1. Увод

Производител:

scheppach

Желаем Ви много приятни моменти и успехи при работата с Вашия нов уред.

Указание:

Съгласно действащия закон за продуктовата отговорност, производителят на този уред не носи отговорност за щети, възникнали по или поради този уред, при:

• неправилно боравене,
• неспазване на ръководството за обслужване;
• ремонти от неупълномощени специалисти, явяващи се трети лица,
• вграждане и подмяна на неоригинални резервни части;
• употреба не по предназначение
• Отказ на електрическата инсталация при неспазване на предписанията за работа с електричество и разпоредбите на VDE 0100, DIN 57113/VDE 0113

Обърнете внимание:

Преди монтажа и пускането в експлоатация про- четете целия текст на ръководството за обслуж- ване.

Целта на това ръководство за употреба е да Ви улесни при запознаването с Вашия уред и използването на неговите възможности за употреба съгласно предписанията.

Ръководството за употреба съдържа важни указания относно безопасната, правилната и икономичната работа с уреда, избягването на опасности, спестяването на разходи за ремонт, намаляването на времената на престой и увеличаването на надеждността и експлоатационния живот на електрическия инструмент.

В допълнение към указанията за безопасност в това ръководство за употреба, задължително трябва да спазвате отнасящите се до експлоатацията на уреда предписания във Вашата страна. Съхранявайте ръководството за употреба при уреда, защитено от замърсяване и влага в пласт-масова торбичка. То трябва да бъде прочетено и внимателно спазвано от всеки оператор преди започване на работа.

С уреда могат да работят само лица, които са инструктирани относно употребата на уреда и са запознати със свързаните с това опасности. Изискваната минимална възраст трябва да се спазва.

Освен съдържащите се в това ръководство за експлоатация указания за безопасност и специалните разпоредби във Вашата страна, при работата с машини трябва да се спазват и общо-признатите правила на техниката.

Не поемаме отговорност за злополуки или щети, възникнали поради неспазване на това ръководство или на указанията за безопасност.

1. Превключвател за включване/изключване
2. Потенциометър за настройване на заваръчния ток
3. Скала на заваръчния ток
4. Сигнална лампа за работа
5. Сигнална лампа за прегряване
6. Бързодействащ съединител, положителен
7. Бързодействащ съединител, отрицателен
8. Мрежов кабел
9. Кабел с държач за електродите
10. Кабел с клема за замасяване
11. Ремък за носене
12. Комбинирана телена четка с чук за отстраняване на шлаката
13. Заваръчен щит
14. Дръжка
15. Защитно стъкло

3. Обем на доставката

• Заваръчен апарат с мрежов кабел
  • Кабел с клема за замасяване
• Кабел с държач за електродите
• Заваръчен щит
  • Дръжка
• Защитно стъкло
• Комбинирана телена четка с чук за отстраняване на шлаката
• Електроди (3х)
• Ремък за носене

4. Употреба по предназначение

Този заваръчен апарат е подходящ за заваряване на метали, като въглеродна стомана, легирана стомана, други неръждаеми стомани, мед, алуминий, титан и т.н.

Продуктът има светлинен индикатор, индикатор за топлинна защита и охлаждащ вентилатор. Той е снабден и с ремък за носене за безопасно повдигане и пренасяне.

Машината може да се използва само съгласно нейното предназначение. Всяка различаваща се от това употреба не е по предназначение.

За всякакъв вид произтичащи от това щети или наранявания отговорност носи потребителят/операторът, а не производителят.

Апаратът може да се експлоатира само от квалифициран персонал (лице, което поради професионалното си обучение, опит и познания за съответните съоръжения е в състояние да оцени възложената му работа и да разпознае възможните опасности) или от инструктирани лица (лице, което е инструктирано за възложената му работа и за възможните опасности, възникващи поради небрежно поведение).

Моля, обърнете внимание, че нашите уреди не са конструирани с предназначение за търговска, професионална или промишлена употреба. Не поемаме гаранция, ако уредът се използва в търговски, занаятчийски или промишлени предприятия, както и при равносилни дейности.

5. Указания за безопасност

⚠ ПРЕДУПРЕЖДЕНИЕ! Прочетете всички указания за безопасност, инструкции, илюстрации и технически данни, предоставени с този електрически инструмент. Пропуски при спазването на инструкциите по-долу могат да доведат до токов удар, пожар и/или тежки наранявания.

Да се спазват задължително

⚠️ ВНИМАНИЕ!

Използвайте уреда само в съответствие с неговата пригодност, която е описана в това ръководство.

Неправилното боравене с този уред може да бъде опасно за хората, животните и имуществото. Потребителят на уреда носи отговорност както за собствената си безопасност, така и за другите лица:

• Непременно прочетете това ръководство за експлоатация и спазвайте предписанията.
• Работи по ремонт или/и поддръжка могат да се извършват само от квалифицирани лица.
• Използвайте само включените в обхвата на доставката заваръчни кабели или препоръчаните от производителя аксесоари.
• Осигурете подходяща грижа за устройството

• По време на работа уредът не трябва да се свива или да стои директно на стената, за да може през отворите винаги да преминава достатьчно въздух. Уверявайте се, че уредът е правилно включен в електрическата мрежа. Избягвайте всякакво натоварване на опън на мрежовия кабел. Изключете уреда, преди да го поставите някъде другаде.

• Обърнете внимание на състоянието на заваръчния кабел, електродните клещи и клемата за замасяване, износване на изолацията и на токопроводящите части може да доведе до опасна ситуация и да намали качеството на заваръчните работи.

• Електродъговото заваряване произвежда искри, разтопени метални части и дим, така че имайте предвид: Отстранете всички запалими вещества и/или материали от работното място.
• Уверете се, че притокът на въздух е достатъчен.
• Не заварявайте резервоари, съдове или тръби, които са съдържали запалими течности или газове. Избягвайте всеки директен контакт със заваръчната затворена верига; напрежението на празен ход, което възниква между електродните клещи и клемата за замасяване, може да е опасно.
• Не съхранявайте или използвайте уреда във влажна или мокра среда или когато вали
• Защитете очите си със специално защитно стъкло (DIN степен 9-10). Използвайте ръкавици и сухо защитно облекло, които не съдържат масло или грес, за да не излагате кожата си на ултравиолетовите лъчи от електрическата дъга.
• Не използвайте заваръчния апарат за размра- зяване на тръби.

Имайте предвид следното!

• Излъчването на светлина от електрическата дъга може да увреди очите и да причини изга-ряния по кожата.
• Електродъговите заварявания създават искри и капки разтопен метал, обработваемият детайл започва да се нажежава и относително дълго време остава горещ.
• Електродъговото заваряване освобождава изпарения, които могат да бъдат вредни. Всеки електрически удар може да е смъртоносен.
• Не доближавайте електрическата дъга в радиус от 15 m.
• Защитете себе си (и стоящите наоколо хора) от потенциално опасните ефекти на електрическата дъга.
• Предупреждение: В зависимост от условията на захранващата мрежа в точката на свързване на заваръчния апарат може да се стигне до неизправности на други консуматори в мрежата.

Внимание!

Претоварените захранващи мрежи и електрически вериги могат да причинят смущения за другите потребители по време на работа.

Да се стигне до повреждането на другите консуматори. В

В случай на съмнение се консултирайте с електроснабдителната компания.

Източници на опасност при електродъгово за- варяване

При електродъговото заваряване се създават редица източници на опасност. Ето защо за заварчика е особено важно да спазва следните правила, за да не застраши себе си и другите и да избегне увреждане на хората и оборудването.

• Работи от страната на напрежението на мрежата, напр. по кабели, щепсели, контакти и т.н. трябва да се извършват само от специалисти. Това важи особено за изработването на междинни кабели.
• В случай на злополука незабавно изключете източника на заваръчен ток от мрежата.
• Ако се появи контактно напрежение, незабавно изключете уреда и го дайте за проверка на специалист.
• Винаги обръщайте внимание на добрите електрически контакти на страната на заваръчния ток.
• При заваряване винаги носете изолационни ръкавици на двете ръце. Те предпазват от електрически удари (напрежение на празен ход на веригата за заваръчния ток), от вредни лъчения (топлина и ултравиолетово лъчение), както и от нагорещения метал и шлаковите пръски.
• Носете здрави, изолиращи обувки, те трябва да защитават и от влага. Ниските обувки не са подходящи, тъй като падащите нагорещени метални части могат да причинят изгаряния.
• Носете подходящо, несинтетично облекло.
• Не гледайте в електрическата дъга, ако не сте защитили очите си, носете само предпазният заваръчен щит със защитно стъкло съгласно DIN стандартите. Освен светлинни и топлинни лъчи, които причиняват заслепяване, респ. изгаряне, електрическата дъга излъчва и ултравиолетови лъчи. При недостатьчна защита това невидимо ултравиолетово лъчение причинява няколко часа по-късно видим, много болезнен конюнктивит. Освен това ултравиолетовото лъчение има ефекта на слънчево изгаряне върху незащитените части на тялото.
• Дори и лицата или помощниците, намиращи се близо до електрическата дъга, трябва да бъдат информирани за опасностите и да бъдат снабдени с необходимите защитни средства, ако трябва да се изграждат защитни стени.

• Когато заварявате, особено в малки помещения, осигурете достатъчен приток на свеж въздух, тъй се образуват дим и вредни газове.

• Не заварявайте резервоари, в които се съхраняват газове, горива, минерални масла или други подобни, дори ако са били изпразнени за дълго време, тъй като съществува опасност от експлозия поради настояванията.

• При пожар и във взривоопасни помещения важат специални предписания.
• Заваръчните съединения, които са изложени на високи напрежения и които трябва да отговарят на изискванията за безопасност, трябва да бъдат проектирани само от специално обучени и сертифицирани заварчици. Това например са: напорни резервоари, ходови релси, тегличи и т.н.
• Дъговите заварки могат да увредят очите и да наранят кожата. Носете шапка и предпазни очила.
• Носете защита за слуха, а яката на ризата трябва да е закопчана догоре.
• Носете шлемове за заваряване и се уверете, че настройките на филтъра са правилни.
• Носете цялостна защита за тялото.

⚠️ ВНИМАНИЕ

- Имайте предвид, че защитните линии в електрическите инсталации или уредите могат да бъдат унищожени от заваръчния ток поради небрежност, напр. клемата за замасяване е поставена върху корпуса на заваръчния апарат, тъй като е свързан със защитния проводник на електрическата инсталация. Заваръчните работи се извършват на машина със защитно свързване. Ето защо е възможно да се заварява на машина, без на нея да трябва да се монтира клемата за замасяване. В този случай заваръчният ток протича от клемата за замасяване през защитния проводник към машината. Високият заваръчен ток може да доведе до топене на защитния проводник.

- Защитните устройства на захранващите проводници към контактните кутии трябва да отговарят на предписанията. Следователно, съгласно тези разпоредби, могат да се използват само предпазители, респ. автоматични устройства, съответстващи на напречното сечение на проводника. Прекомерно предпазване може да доведе до запалване на проводника, респ. щети на сградата вследствие на пожар.

- Не използвайте заваръчния апарат в дъждовно време.

- Не използвайте заваръчния апарат във влажна среда.

- Поставяйте заваръчния апарат само върху равна повърхност.

- Изходната величина е измерена при температура на околната среда от 20 °C. Времето на заваряване може да се намали при по-високи температури.

Опасност от токов удар

Електрическият удар от заваръчния електрод може да бъде смъртоносен. Не заварявайте, когато вали дъжд или сняг. Носете сухи, изолиращи ръкавици. Не докосвайте електрода с голи ръце. Не носете мокри или повредени ръкавици. Защитете се от токов удар, изолирайки обработвания детайл. Не отваряйте корпуса на съоръжението.

Опасност от заваръчен дим

Вдишването на заваръчния дим може да застраши здравето Ви. Не пъхайте главата си в дима. Не използвайте съоръженията на открито. Използвайте вентилацията за отвеждане на дима.

Опасност от искри при заваряване

Искрите при заваряване могат да причинят експлозия или пожар. Дръжте запалимите вещества далеч от мястото на заваряване. Не заварявайте в близост до запалими вещества. Искрите при заваряване могат да причинят пожари. Дръжте наблизо пожарогасител и извикайте някой, който да го използва веднага. Не заварявайте върху барабани или други затворени съдове.

Указания за безопасност, специфични за заваръчния щит

• Преди началото на заваръчните работи, с по- мощта на ярък източник на светлина (напр. за- палка) проверявайте правилното функциони- ране на заваръчния щит.
• Заваръчните пръски могат да повредят защит- ното стъкло. Незабавно сменете повредените или надраскани защитни стъкла.
• Незабавно сменете повредените или силно износените, респ. повредените от заваръчните пръски компоненти.
• Апаратът може да се използва само от лица, които са навършили 16 години.
• Запознайте се с правилата за безопасност при заваряване. За целта съблюдавайте указанията за безопасност на Вашия апарат за заваряване.
• Винаги поставяйте заваръчния щит, когато заварявате. Ако не го използвате, можете сериозно да нараните ретината си.
• Винаги носете защитно облекло, докато заварявате.
• Никога не използвайте заваръчния щит без защитно стъкло.
• Сменяйте защитното стъкло своевременно, за да осигурите добра видимост и работа без умора.

Околна среда с повишена електрическа опасност

При заваряване в околна среда с повишена електрическа опасност, трябва да се спазват следните указания за безопасност.

Околна среда с повишена електрическа опасност може да се намери например:

• На работни места, където свободата на движение е ограничена, така че заварчикът работи в неудобна поза (напр. коленичил, седнал, легнал) и докосва тоководещи части;
• На работни места, които изцяло или частично са ограничени по отношение на електриче-ската проводимост и където има голям риск от предотвратимо или случайно докосване от заварчика;
• На мокри, влажни или горещи работни места, където влажността или потта значително намаляват съпротивлението на човешката кожа и изолационните свойства или ефекта на защитното оборудване.

Метална стълба или скеле също могат да създа- дат околна среда с повишена опасност от токов удар.

В такава околна среда трябва да се използват изолирани подложки и междинни вложки, както и ръкавици с маншети или шапки от кожа или други изолационни материали. Източникът на заваръчен ток трябва да е извън работната зона, респ. електропроводимите повърхности и да е извън обсега на заварчика.

Допълнителна защита срещу удар от мрежов ток в случай на неизправност може да се осигу- ри чрез използване на прекъсвач за остатъчен ток, който работи с утечен ток не по-голям от 30 mA и защитава всички съоръжения в близост, захранвани от мрежата. Защитният прекъсвач за остатъчен ток трябва да е подходящ за всички видове ток.

Средствата за бързо изключване на източника на заваръчен ток или на веригата на заваръчния ток (напр. устройство за аварийно изключване) трябва да са леснодостъпни. При използване на заваръчния апарат в електрически опасни условия, изходното напрежение на заваръчния апарат на празен ход не трябва да е по-високо от 113 V (максимална стойност). Този заваръчен апарат може да се използва в тези случаи поради изходното си напрежение.

Заваряване в тесни пространства

При заваряване в тесни пространства съществува опасност от токсични газове (опасност от задушаване).

В тесни пространства може да се заварява само ако в непосредствена близост има инструктира- ни лица, които могат да се намесят при необхо- димост. Преди началото на заваряването трябва да се извърши експертна оценка, за да се опре- дели кои стъпки са необходими, за да се осигури безопасна работа и какви предпазни мерки тряб- ва да се вземат по време на действителния про- цес заваряване.

Сумиране на напреженията при празен ход

Ако едновременно работят повече от един източник на заваръчен ток, техните напрежения при празен ход могат да се сумират и да доведат до повишена електрическа опасност. Източниците на заваръчен ток трябва да се свържат така, че тази опасност да бъде сведена до минимум. Отделните източници на заваръчен ток и техните елементи за управление и връзки трябва да са ясно обозначени, така че да може да се разпознае кое към коя верига на заваръчен ток принадлежи.

Използване на колани за носене през рамо

Не трябва да се заварява, ако източникът на за- варъчен ток се носи, напр. с колан за носене през рамо.

По този начин трябва да се избегне:

• Рискът от загуба на баланс при изтегляне на свързани кабели или маркучи.
• Повишена опасност от токов удар, тъй като заварчикът влиза в контакт със земята, ако използва източник на заваръчен ток от клас I, чийто корпус е заземен от неговия защитен проводник.

Защитно облекло

• По време на работа заварчикът трябва да бъде защитен от лъчение и изгаряне от дрехите си и маската за лице.
• На двете си ръце трябва да носите ръкавици с обърнат ревер от подходящ материал (кожа). Те трябва да са в отлично състояние.
• За да предпазите дрехите от летящи искри и изгаряния, носете подходящи престилки. Ако типът на работата, напр. таванно заваряване, го изисква, носете защитен костюм и, при необходимост, защита за главата.
• Използваното защитно облекло и всички принадлежности трябва да отговарят на Директивата относно личните предпазни средства.

Защита от лъчи и изгаряния

• Обърнете внимание на опасностите за очите на работното място, закачайки надписа „Внимание, не гледайте в пламъците“. Ако е възможно, работните места трябва да се екранират така, че намиращите се наблизо хора да бъдат защитени. Неупълномощените лица трябва да стоят далеч от заваръчните работи
• В непосредствена близост до стационарните работни места стените не трябва да са светли и блестящи. Прозорците трябва да бъдат осигурени най-малко до височината на главата срещу преминаване или отразяване на лъчи, напр. чрез подходящо боядисване.

Класифициране на уредите по EMC

ВНИМАНИЕ! Този уред от клас А не е предназначен за използване в жи-лищни райони, в които електроснаб-

дяването става чрез обществена система за захранване с ниско напрежение. Предаваните по кабелите, както и излъчените RF смущения могат да затруднят осигуряването на електромагнитна съвместимост в тези зони.

Дори ако заваръчният апарат отговаря на нормите за допустимите емисии съгласно стандарта, апаратите за електродъгово заваряване все още могат да причинят електромагнитни смущения в чувствителните системи и устройства. Потребителят носи отговорност за неизправности, причинени от дъгата по време на заваряване и трябва да вземе подходящи предпазни мерки.

Потребителят трябва да обърне специално внимание на:

• Мрежовите, контролните, сигналните и телеко- муникационните линии
• Компютрите и другите уреди, управлявани от микропроцесор
• Телевизионните апарати, радиоапаратите и другите апарати за възпроизвеждане
• Електронните и електрическите предпазни устройства
• Хората с пейсмейкъри или слухови апарати
• Измервателните и калибровъчните устройства
• Устойчивостта срещу смущения на другите съоръжения в близост
• Времето от деня за извършване на заваръчни- те работи.

За намаляване на възможните паразитни из- лъчвания се препоръчва:

• Заваръчният апарат да се настрои и експлоатира правилно, за да се сведе до минимум възможното смущаващо излъчване.

• Заваръчният апарат да се обслужва редовно и да се поддържа в добро състояние.

• Заваръчният кабел трябва да се размотае докрай и по възможност да се прокара успоредно на пода.

• Уредите и системите, застрашени от паразитно излъчване, трябва да бъдат изведени от зоната за заваряване или да бъдат екранирани.
• Използване на електромагнитен филтър, който намалява електромагнитните смущения.

Общи мерки за безопасност

Потребителят е отговорен за професионалното монтиране и използване на уреда в съответствие с инструкциите на производителя. Ако се установят електромагнитни смущения, отговорност на потребителя е да ги отстрани чрез споменатите по-горе в точка „Важно указание за свързване към източника на ток“ технически помощни средства.

⚠ PREDУПРЕЖДЕНИЕ! По време на експлоата- ция този електрически инструмент създава елек- тромагнитно поле. При определени условия това поле може да наруши функционирането на актив- ни или пасивни медицински импланти. За да се намали опасността от сериозни или смъртоносни наранявания, препоръчваме на лица с медицин- ски импланти да се консултират със своя лекар и с производителя на медицинския имплант, преди електрическият инструмент да бъде използван.

6. Технически данни

Присъединяване към мрежа-та	230 V~ 50 Hz
Заваръчен ток 10 - 130 A
Продължителност на включване X
25% 130 A
60% 85 A
100% 65 A
Енергийна ефективност на източника на ток	86 %
Напрежение при празен ход 85 V
Консумация на електроенергия в състояние на празен ход	0 W

Тегло 5,3 kg
Запазва се правото на технически промени!

7. Разопаковане

• Отворете опаковката и внимателно извадете уреда.
• Отстранете опаковъчния материал, както и опаковъчните и транспортните осигуровки (ако има такива).
• Проверете дали обемът на доставката е пълен.
• Проверете уреда и принадлежностите за повреди от транспортирането.

- По възможност запазете опаковката до изтичане на гаранционния срок.

⚠️ ВНИМАНИЕ!

Уредът и опаковъчните материали не са играчка за деца! Деца не бива да играят с пластмасови торбички, фолио и дребни части! Съществува опасност от поглъщане и задушаване!

Монтаж на ремъка за носене (фиг. В)

Поставете колана за носене (11), както е показано на фигур. (В).

Монтиране на заваръчния щит (фиг. C + D)

Монтирайте дръжката (14) на заваръчния щит (13), както е показано на фиг. D.

Монтирайте защитното стъкло (15) на заваръчния щит (13), както е показано на фиг. D.

След това сгънете трите страни на заваръчния щит заедно. Двете странични части са свързани с горната част чрез два бутона.

Свързване към захранващия тръбопровод

Преди да свържете мрежовия кабел (8) към захранващия тръбопровод, проверете дали данните върху фирмената табелка съвпадат със стойностите на наличния захранващ тръбопровод.

Свързвайте машината само към правилно инсталиран контакт тип Шуко, който е обезопасен с поне 16А.

Опасност! Мрежовият щепсел може да бъде сменен само от квалифициран електротехник.

Свързване на заваръчния кабел (фиг. Е)

Опасност! Свързвайте заваръчния кабел (9+10) само тогава, когато уредът е изключен!

Свържете заваръчния кабел, както е показано на фиг. Е.

За тази цел свържете двата щепсела на държача за електродите (9) и клемата за замасяване (10) със съответните бързодействащи съединители (6/7) и блокирайте щекерите, като ги завъртите по посока на часовниковата стрелка. Обикновено кабельт с държача за електродите (9) се свързва към положителния полюс (6), а кабельт с клемата за замасяване (10) към отрицателния полюс (7).

Подготовка на заваряването

Клемата за замасяване (10) се закрепва директно към заваръчния детайл или подложката, върху която е поставен заваръчния детайл.

Внимавайте, уверете се, че има директен контакт със заваръчния шев. Избягвайте боядисани повърхности и/или изолационни материали.

Кабельт на държача за електродите има в края си специална клема, която служи за затягане на електрода.

Предпазният заваръчен щит трябва винаги да се носи по време на заваряване. Той защитава очите от излъчваната от електрическата дъга светлина и въпреки това позволява точен поглед върху заваръчното изделия.

Превключвател за включване/изключване (фиг. А)

Включете уреда, като поставите превключвателя за включване/изключване (1) на „I“. Сигнална лампа за работа (4) светва. Изключете уреда, като поставите превключвателя за включване/изключване (1) на „0“. Сигнална лампа за работа (4) изгасва.

Заваряване (фиг. А + Е)

Направете всички електрически връзки за електрозахранването и веригата за заваръчния ток. Повечето покрити електроди са свързани към положителния полюс. Някои електроди обаче се свързват към отрицателния полюс. Следвайте инструкциите на производителя относно вида на електрода и правилния поляритет. Напаснете заваръчните кабели (9/10) към бързодействащите съединителите (6/7).

Закрепете непокрития край на електрода в държача за електродите (9) и свържете клемата за замасяване (10) със заваръчния детайл. Уверете се, че има добър електрически контакт. Включете уреда и настройте заваръчния ток според използвания електрод на потенциометъра (2). Дръжте предпазния щит пред лицето си и потъркайте върха на електрода върху заваръчния шев така, все едно че имитиране запалване на клечка кибрит. Това е най-добрият начин за запалване на електрическата дъга.

Върху пробен детайл проверете дали сте избрали правилните електрод и сила на тока.

Указание: В таблицата по-долу ще намерите информация за заваръчния ток, който трябва да се настрои в зависимост от диаметъра на електрода.

Електрод ∅ (mm) Заваръчен ток (A)
1,6 40 - 50 A
2 40 - 80 A
2,5 60 - 110 A
3,2 80 - 130 A
4,0 120 - 160 A

Указание!

Не нанасяйте капка върху обработвания детайл с електрода, може да се появи повреда и да се затрудни възпламеняването на електрическата дъга.

След като електрическата дъга се възпламени, опитайте се да поддържате разстояние до обработвания детайл, което отговаря на диаметъра на използвания електрод. По време на заваряването разстоянието трябва да остане по възможност константно. Наклонът на електрода в работната посока трябва да бъде 20/30 градуса.

За отстраняване на използваните електроди или преместване на заварен детайл винаги използвайте клещи. Моля, имайте предвид, че след заваряване държачите за електродите (9) винаги трябва да се поставят изолирани.

Шлаката може да бъде извадена от шева само след охлаждане. Ако заваряването продължава върху счупен заваръчен шев, първо премахнете шлаката от изходната точка.

Защита от прегряване

Заваръчният апарат е оборудван със защита срещу прегряване, която предпазва заваръчния трансформатор от прегряване. Ако защитата срещу прегряване се задейства, сигналната лампа (5) на уреда светва. Оставете заваръчния апарат да се охлади за известно време.

Смяна на свързващия мрежов проводник Опасност!

Ако свързващият мрежов проводник на този уред се повреди, то той трябва да бъде сменен от про-изводителя, от неговата сервисна служба или от подобно квалифицирано лице, за да се избегнат опасности.

10. Електрическо свързване

Мрежовото свързване от страна на клиента, както и използваният удължаващ кабел, трябва да отговарят на тези предписания.

Повреден свързващ електрически проводник По свързващите електрически проводници често възникват повреди в изолацията.

Причини за това могат да бъдат:

• Точки на притискане, когато свързващите проводници са прокарани през процепи на прозорци или врати.
• Точки на прегъване поради неправилно закрепване или прокарване на свързващия проводник.
• Места на прерязване поради прегазване на свързващия проводник.
• Повреди в изолацията поради дърпане от стенния контакт.
• Пукнатини поради стареене на изолацията.

Такива дефектни свързващи електрически проводници не бива да се използват и поради по-вредената изолация са опасни за живота.

Редовно проверявайте за повреди свързващите електрически проводници. Внимавайте за това, при проверката свързващият проводник да не е свързан към електрическата мрежа.

Свързващите електрически проводници трябва да отговарят на приложимите разпоредби на VDE и DIN. Използвайте само свързващи проводници с обозначение H05RR-F.

Отпечатване на типовото обозначение върху свързващия кабел е задължително предписание.

• Мрежовото напрежение трябва да е 230 V\~.
• Удължаващите проводници с дължина до 25 m трябва да са с напречно сечение от 2,5 квадратни милиметра.

Свързвания и ремонти по електрическото оборудване могат да се извършват само от електротехник.

При запитвания, моля посочвайте следните дан- ни:

- Данни от типовата табелка на машината

11. Поддръжка и почистване

Опасност!

Преди всякакви работи по почистване изтегляйте мрежовия щепсел.

Указание: Заваръчният апарат трябва да се обслужва и ремонтира редовно, за да функционира правилно и да отговаря на изискванията за безопасност. Неправилната и грешна експлоатация могат да доведат до повреди на уреда.

• Преди да пристъпите към почистване на заваръчния апарат, изключете мрежовия кабел 8 от контакта, така че апаратът да е надеждно изключен от електрическата мрежа.
• Редовно почиствайте заваръчния апарат и неговите принадлежности отвън. Отстранете замърсяванията и праха с помощта на въздух, почистваща вълна или четка.

Указание: Следните работи по техническото обслужване трябва да се извършват само от квалифицирани специалисти.

• Регулаторът на тока, заземяващото устройство, вътрешното окабеляване, свързващото устройство на заваръчната горелка и регулиращите винтове трябва да се обслужват редовно. Затегнете отново всички разхлабени винтове и сменете ръждясалите винтове (резервни винтове М4 x 10 се предлагат във всички железарски магазини).
• Редовно проверявайте изолационните съпротивления на заваръчния апарат. За целта използвайте съответния измервателен уред.
• В случай на дефект или необходимост от смяна на части на апарата, моля, свържете се със съответния специалист.

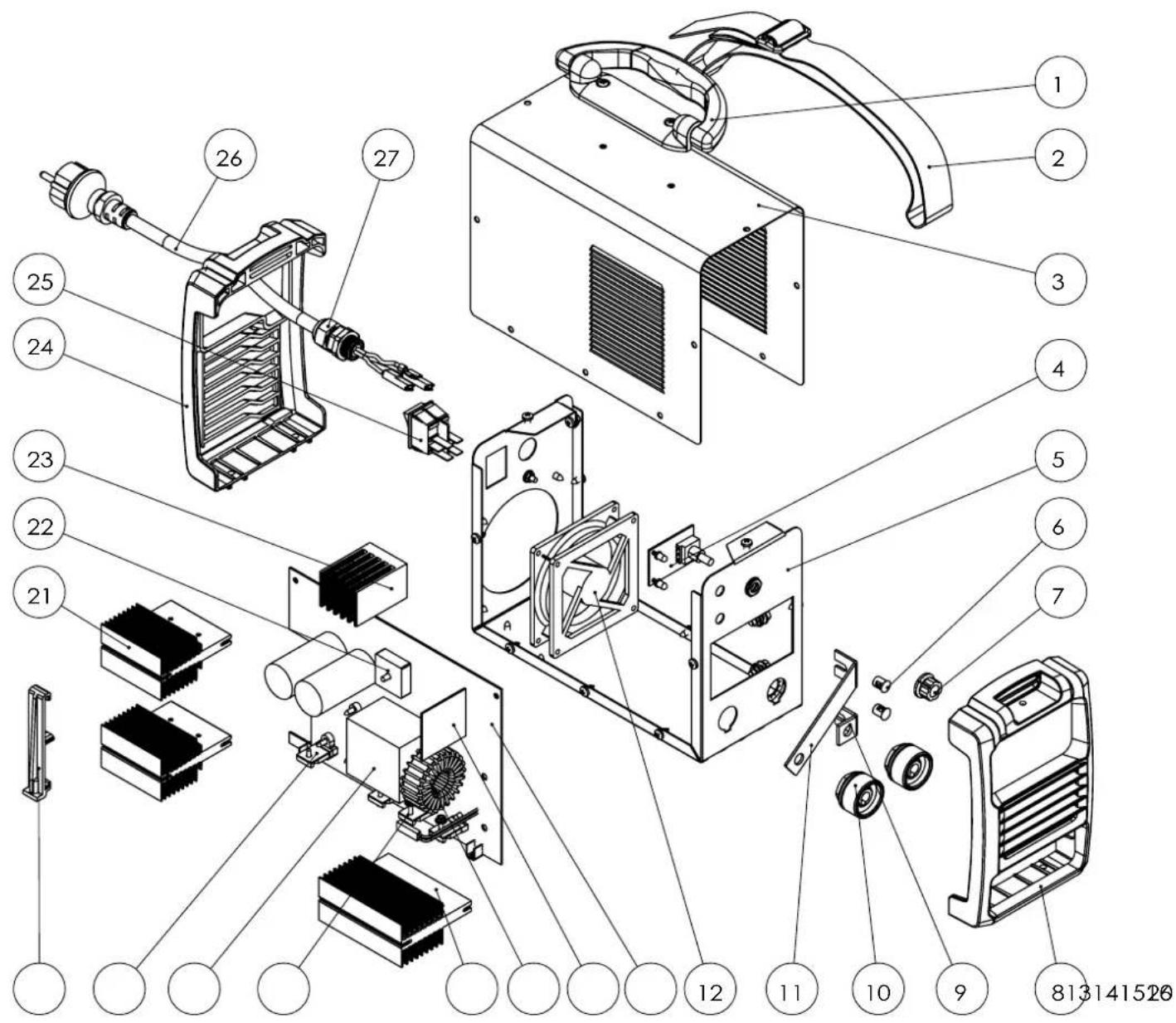

Сервизна информация

Трябва да се има предвид, че следните части на този продукт са обект на износване поради износване или на естествено износване, респ. следните части са необходими като консумативи. Бързоизносващи се части*: Държач за електроди, клема за замасяване

* не за включени задължително в обема на доставката!

12. Транспортиране

За по-лесно транспортиране сложете приложения ремък за носене на рамото си или просто го носете за дръжката за транспортиране.

13. Съхранение

Съхранявайте уреда и неговите принадлежности на тъмно, сухо и защитено от замръзване, както и недостъпно за деца място. Оптималната температура на съхранение е между 5 и 30 °C. Съхранявайте електрическия инструмент в оригиналната опаковка.

Покривайте електрическия инструмент, за да го предпазите от прах или влага. Съхранявайте ръководството за обслужване при електрическия инструмент.

14. Изхвърляне и рециклиране

Уредът се намира в опаковка за предпазване от щети при транспортирането. Тази опаковка е суровина и може да се използва повторно или да се върне обратно в цикъла за преработка на суровините.

Уредът и неговите принадлежности се състоят от различни материали, като напр. метал и пластмаси. Не изхвърляйте батериите в домакинските отпадъци, в огън или във вода. Батериите трябва да се събират, рециклират или изхвърлят по екологичен начин. Предавайте дефектните конструктивни детайли като специални отпадъци. Попитайте в специализировано предприятие или общинските власти!

Не изхвърляйте старите уреди в битовите отпадъци!

Този символ показва, че този продукт не трябва да се изхвърля с битовите отпадъци съгласно директивата относно отпадъците от електрическото и електронното

оборудване (2012/19/EC) и националните закони. Този продукт трябва да се предаде в предвиден за тази цел събирателен пункт.

Това може например да се случа чрез връщане при закупуване на подобен продукт или чрез предаване в упълномощен събирателен пункт за рециклиране на отпадъците от електрическо и електронно оборудване. Неправилното боравене със стари уреди може да има отрицателно въздействие върху околната среда и човешкото здраве поради съдържащите се в отпадъците от електрическо и електронно оборудване опасни вещества. Чрез правилното изхвърляне на то-зи продукт Вие допринасяте за ефективното използване на природните ресурси. Информация за събирателните пунктове за стари уреди можете да получите от Вашата градска администрация, общинските комунални фирми, оторизiranите пунктове за събиране на отпадъци от електрическо и електронно оборудване или Вашия сметосъбирач.

15. Отстраняване на неизправности

Следващата таблица показва симптомите за повреди и описва как могат да Ви помогнат, ако машината Ви не работи правилно. Ако не можете да намерите и отстраните проблема, свържете се със сервис.

Неизправност Възможна причина Отстраняване
Машината не се включва	Няма мрежово напрежение	Проверете контакта, мрежовия кабел, щеп-села; ако е необходимо, възложете ремонта им на квалифициран електротехник.
	Главнаят предпазител се е задей-ствал	Проверете главния предпазител
	Превключвател за включване/из-ключване дефектен	Ремонт от клиентската служба
	Дефектен двигател	Ремонт от клиентската служба
Няма запалителна искра	Заземителната клема не е свър-зана към уреда /Заземителната клема не е монти-рана на обработвания детайл	Свържете заземителната клема към зава-ръчния апарат / Монтирайте заземителната клема на обработвания детайл

Очевидни недостатъци трябва да бъдат докладвани в рамките на 8 дни от получаването на стоки, в противен случай купувачът губи всякавки претенции за такива дефекти. Предлагаме гаранция на нашите машини с правилното лечение на срока на действие на косвена гаранция от датата на доставка по такъв начин, че ние замени всяка част в рамките на това време открива в един ред в материала или изработката трябва да бъде

безполезно, безплатно. За части, които ние не се произвеждат, ние правим само като гаранция, като имаме право на гаранционни искове срещу доставчици. Разходите за вмъкване на нови части на купувача. Преобразуване и намаляване вземания и други исковете за обезщетения, са изключени.

Гарантия RU
