WSE860 - Metināšanas iekārta SCHEPPACH - Bezmaksas lietošanas instrukcija

Zīmols	Scheppach
Modelis	WSE860
Produkta veids	Lokmetināšanas iekārta ar pārklātajiem elektrodiem
Elektroapgāde	230 V~ 50 Hz
Metināšanas strāva	10 - 130 A
Tukšgaitas spriegums	85 V
Darba cikls	25% @ 160 A, 60% @ 100 A, 100% @ 80 A
Efektivitāte	86%
Svars	5,3 kg
Aizsardzības klase	IP21S
Izolācijas klase	B
Piemērojamais standarts	EN 60974-1
Strāvas veids	Līdzstrāva (DC)
Aizsardzība	Termiskā aizsardzība pret pārkaršanu
Dzesēšana	Iebūvēts ventilators
Iekļautie piederumi	Elektrodu kabelis, zemējuma kabelis, metināšanas maska, suka/āmurs, elektrodi (3x), transporta siksna
Metināmie materiāli	Tērauds, nerūsējošais tērauds, varš, alumīnijs, titāns
Transports	Iekļauta transporta siksna
Apkope	Regulāra ārējā tīrīšana, kabeļu pārbaude
Drošība	Aizsardzība pret elektrošoku, obligāta aizsargaprīkojuma nēsāšana
Nolietojamās daļas	Elektrodu turētājs, zemējuma spailes
Garantija	Likumā noteiktā garantija
Avota veids	Vienfāzes frekvences pārveidotājs-transformators-taisngriezis

Bieži uzdotie jautājumi - WSE860 SCHEPPACH

Kā pieslēgt metināšanas kabeļus?

Pievienojiet metināšanas kabeļus (elektrodu turētāju un zemējuma spaili) attiecīgajiem ātrās pievienošanas savienotājiem: elektrodu turētāja kabelis parasti tiek pievienots pozitīvajam polam (+), bet zemējuma spailes kabelis negatīvajam polam (-). Nofiksējiet spraudni, pagriežot to pulksteņrādītāja virzienā. Pirms jebkāda savienošanas pārliecinieties, ka ierīce ir atvienota no elektrotīkla.

Kāda ir pareizā polaritāte elektrodiem?

Lielākā daļa pārklāto elektrodu tiek pievienoti pozitīvajam polam. Tomēr dažiem veidiem ir nepieciešams negatīvais pols. Vienmēr skatieties elektrodu ražotāja norādījumus, lai uzzinātu piemēroto polaritāti.

Ko darīt, ja iekārta neieslēdzas?

Vispirms pārbaudiet tīkla spriegumu un elektrības kontaktligzdu. Pārbaudiet galveno drošinātāju. Ja problēma joprojām pastāv, slēdzis vai motors var būt bojāts; sazinieties ar klientu apkalpošanas dienestu remontam.

Kā regulēt metināšanas strāvu?

Izmantojiet potenciometru (2) uz priekšējā paneļa, lai pielāgotu metināšanas strāvu atbilstoši elektrodam un metāla biezumam. Tabulā instrukcijā ir norādītas aptuvenās vērtības (piemēram, 2,5 mm elektrodam iestatiet no 60 līdz 110 A).

Ko nozīmē pārkaršanas indikators?

Termiskās aizsardzības indikators iedegas, kad ierīce ir pārkarsusi. Ļaujiet tai atdzist dažas minūtes; indikators nodzisīs automātiski. Nepārsniedziet ieteicamo darba ciklu.

Vai es varu metināt lietū?

Nē, ir stingri aizliegts izmantot ierīci lietū vai mitrā vidē elektrošoka riska dēļ. Vienmēr izmantojiet ierīci sausā un no laikapstākļiem aizsargātā vietā.

Kā apkalpot ierīci?

Pirms tīrīšanas vienmēr atvienojiet ierīci. Notīriet ārpusi ar saspiestu gaisu vai suku. Regulāri pārbaudiet kabeļu un savienotāju stāvokli. Iekšējos remontdarbus drīkst veikt tikai kvalificēts personāls.

Kur es varu atrast rezerves daļas?

Nolietojamās daļas, piemēram, elektrodu turētājs un zemējuma spailes, ir pieejamas būvmateriālu veikalos (skrūve M4 x 10). Citām daļām sazinieties ar Scheppach pēcpārdošanas servisu.

Kādus elektrodu veidus izmantot?

Ierīce pieņem pārklātus elektrodus ar diametru no 1,6 līdz 4,0 mm. Izmantojiet elektrodus, kas piemēroti metināmajam metālam: tērauds, nerūsējošais tērauds utt. Ievērojiet ražotāja ieteikumus attiecībā uz strāvu un polaritāti.

Kādi ir būtiskākie drošības pasākumi?

Vienmēr valkājiet metināšanas masku ar aizsargstiklu DIN 9-10, sausus izolējošus cimdus, kokvilnas apģērbu un slēgtus apavus. Turiet prom viegli uzliesmojošus materiālus, nodrošiniet pietiekamu ventilāciju un nekad neaiztieciet elektrodu ar kailām rokām. Pirms lietošanas pilnībā izlasiet instrukciju.

LIETOŠANAS INSTRUKCIJA WSE860 SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

	Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādījumus!
EN 60974-1	Eiropas standarts metināšanas aparātiem elektriskā loka rokas metināšanai ar ierobežotu ieslēgšanas ilgumu.
	Statiskais vienfāzes frekvences pārveidotājs-transformators-taisngriezis
	Simbols, kas apzīmē rokas loka metināšanu ar pārklātiem elektrodiem
	Līdzstrāva
	Piemērota metināšanai ar palielinātu elektrisko bīstamību
	Tīkla ieeja; fāžu skaits, kā arī maiņstrāvas simbols un frekvences aplēses lielums
U0	Nominālais tukšgaitas spriegums
U1	Tīkla spriegums
X	leslēgšanas ilgums
I2	Metināšanas strāva
U2	Metināšanas spriegums [V]
Imax	Vislielākais tīkla strāvas aplēses lielums
Ieff	Vislielākās tīkla strāvas efektīvā vērtība [A]
IP21 S	Aizsardzības pakāpe
B	Izolācijas klase
	Uzmanību! Elektrošoka risks!
	Metināšanas elektroda elektriskais trieciens var būt nāvējošs
	Metināšanas dūmu ieelpošana var apdraudēt jūsu veselību.
	Elektromagnētiskie lauki var traucēt kardiostimulatoru darbību.
	Metināšanas dzirksteles var izraisīt sprādzienu vai ugunsgrēku.
	Elektriskā loka stari var bojāt acis un savainot ādu.
	Neizmantojiet ierīci ārpus telpām un nekad lietus laikā!
Δ levērībai!	Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, mēs esam aprīko-juši ar šādu zīmi

Satura rādītājs: Lappuse:

1. levads.... 111
2. lerīces apraksts.... 111
3. Piegādes komplekts.... 111
4. Noteikumiem atbilstoša lietošana 111
5. Drošības norādījumi.... 112
6. Tehniskie raksturlielumi.... 115
7. Izpakošana 115
8. Uzbūve / pirms lietošanas sākšanas.... 115
9. Darba sākšana 116
10. Pieslēgšana elektrotīklam.... 116
11. Apkope un tīrīšana.... 117
12. Transportēšana 117
13. Glabāšana.... 117
14. Utilizēšana un atkārtota izmantošana.... 117
15. Traucējumu novēršana.... 118

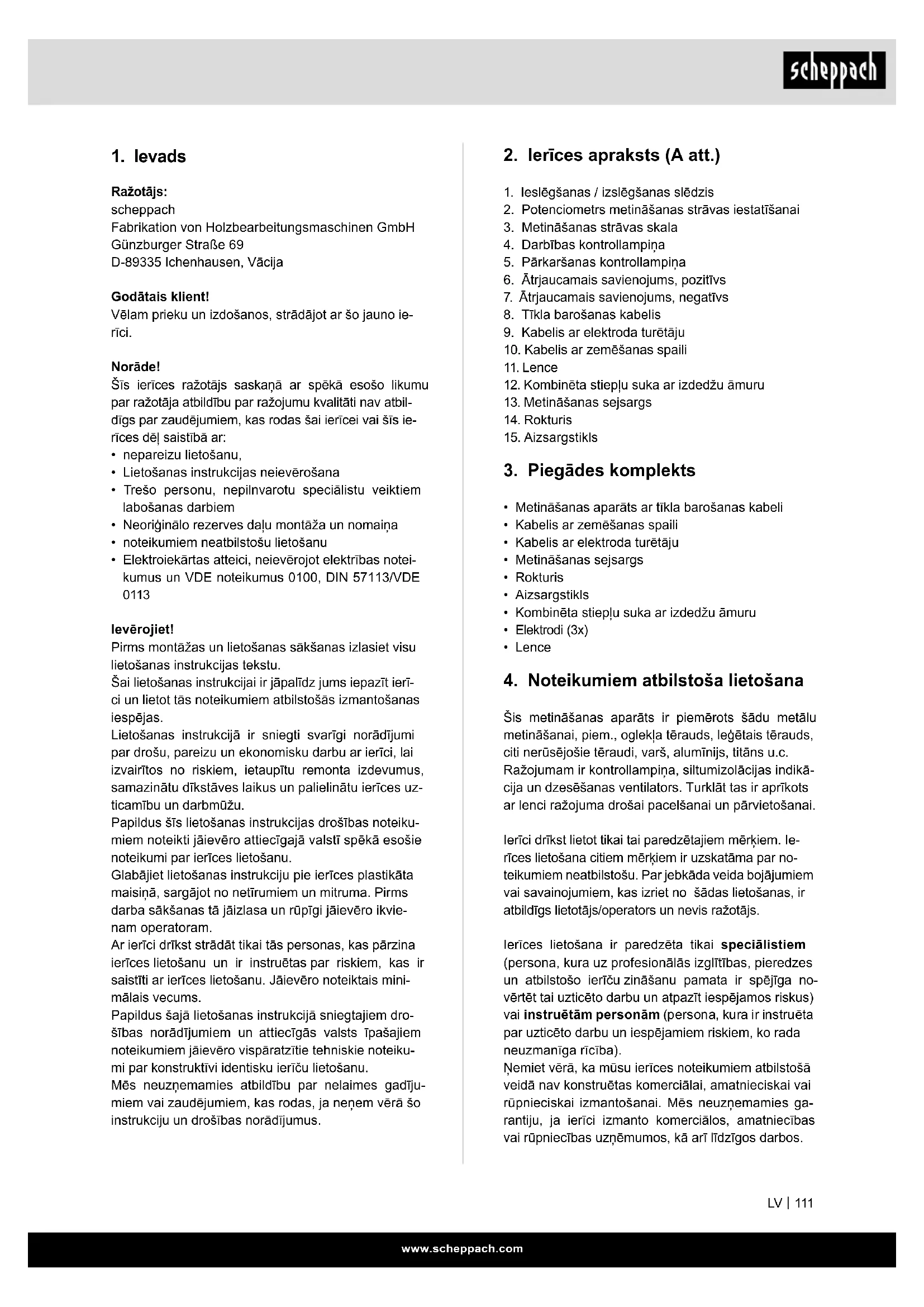

1. levads

Ražotājs:

scheppach

D-89335 Ichenhausen, Vācija

Godātais klient!

Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci.

Norāde!

Šīs ierīces ražotājs saskaṇā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ saistībā ar:

• nepareizu lietošanu,
• Lietošanas instrukcijas neievērošana
• Trešo personu, nepilnvarotu speciālistu veiktiem labošanas darbiem
• Neoriginālo rezerves dalu montāža un nomaina
  • noteikumiem neatbilstošu lietošanu
• Elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113/VDE 0113

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jäpalīdz jums iepazīt ieri- ci un lietot tās noteikumiem atbilstošās izmantošanas iespējas.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar ierīci, lai izvairītos no riskiem, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu ierīces uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jäievēro attiecīgajā valstī spēkā esošie noteikumi par ierīces lietošanu.

Glabājiet lietošanas instrukciju pie ierīces plastikāta maisinā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram.

Ar ierīci drīkst strādāt tikai tās personas, kas pārzina ierīces lietošanu un ir instruētas par riskiem, kas ir saistīti ar ierīces lietošanu. Jāievēro noteiktais mini-mālais vecums.

Papildus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehniskie noteikumi par konstruktīvi identisku ierīču lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts (A att.)

1. leslēgšanas / izslēgšanas slēdzis
2. Potenciometrs metināšanas strāvas iestatīšanai
3. Metināšanas strāvas skala
4. Darbības kontrollampiņa
5. Pärkaršanas kontrollampiņa
6. Ātrjaucamais savienojums, pozitīvs
7. Ātrjaucamais savienojums, negatīvs
8. Tīkla barošanas kabelis
9. Kabelis ar elektroda turētāju
10. Kabelis ar zemēšanas spaili
11. Lence
12. Kombinēta stieplu suka ar izdedžu āmuru
13. Metināšanas sejsargs
14. Rokturis
15. Aizsargstikls

3. Piegādes komplekts

• Metināšanas aparāts ar tīkla barošanas kabeli
  • Kabelis ar zemēšanas spaili
  • Kabelis ar elektroda turētāju
  • Metināšanas sejsargs
• Rokturis
• Aizsargstikls
• Kombinēta stieplu suka ar izdedžu āmuru
• Elektrodi (3x)
• Lence

4. Noteikumiem atbilstoša lietošana

Šis metināšanas aparāts ir piemērots šādu metālu metināšanai, piem., oglekļa tērauds, leģētais tērauds, citi nerūsējošie tēraudi, varš, alumīnijs, titāns u.c.

Ražojumam ir kontrollampiņa, siltumizolācijas indikācija un dzesēšanas ventilators. Turklāt tas ir aprīkots ar lenci ražojuma drošai pacelšanai un pārvietošanai.

lerīci drīkst lietot tikai tai paredzētajiem mērķiem. Ierīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojājumiem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs/operators un nevis ražotājs.

Ierīces lietošana ir paredzēta tikai speciālistiem (persona, kura uz profesionālās izglītības, pieredzes un atbilstošo ierīču zināšanu pamata ir spējīga novērtēt tai uzticēto darbu un atpazīt iespējamos riskus) vai instruētām personām (persona, kura ir instruēta par uzticēto darbu un iespējamiem riskiem, ko rada neuzmanīga rīcība).

Nemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies garantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

5. Drošības norādījumi

⚠ BRĪDINĀJUMSI Izlasiet visus drošības norādījumus, norādes, ilustrācijas un tehniskos raksturlielumus, ar kuriem šis elektroinstruments ir apgādāts. Turpmāko norāžu neievērošana var izraisīt elektrisko triecienu, ugunsgrēku un/vai smagus savainojumus.

Noteikti ievērot

⚠ IEVÊRĪBAI!

Izmantojiet ierīci atbilstoši tās pielietojumam tikai tā, kā norādīts šajā instrukcijā.

Šīs ierīces nepareiza lietošana var būt bīstama cilvēkiem, dzīvniekiem un materiālajām vērtībām. Ierīces lietotājs ir atbildīgs gan par savu, gan citu personu drošību:

• Noteikti izlasiet šo lietošanas instrukciju un ievēro-jiet noteikumus.
• Remontu vai/un apkopes darbus drīkst veikt tikai kvalificētas personas.
• Atļauts izmantot tikai piegādes komplektā iekļautos metināšanas vadus vai ražotāja ieteiktos piederu-mus.

• Gādājiet par atbilstošu ierīces kopšanu.

- Ierīci darbības laikā nedrīkst norobežot vai novietot tieši pie sienas, lai caur ventilācijas spraugām vienmēr varētu ieplūst pietiekams daudzums gaisa. Pārliecinieties, vai ierīce ir pareizi pieslēgta tīklam. Nepakļaujiet tīkla barošanas kabeli stiepes slodzei. Pirms ierīci novietot citā vietā, atvienojiet to no tīkla.

- Pievērsiet uzmanību metināšanas kabeļu, elektroda turētāja un zemēšanas spaļu stāvoklim; izolācijas un strāvu vadošo daļu nolietojums var izraisīt bīstamu situāciju un pasliktināt metināšanas darba kvalitāti.

- Loka metināšanas laikā rodas dzirksteles, izkusušas metāla dājīnas un dūmi, tādēl ṣemiet vērā: aizvāciet no darba vietas visas uzliesmojošās vielas un/vai materiālus.

- Pärliecinieties, vai ir pietiekama gaisa padeve.

- Nemetiniet tvertnes, cisternas vai caurules, kurās ir bijuši uzliesmojoši šķidrumi vai gāzes. Nepieļaujiet tiešu saskari ar metināšanas strāvas kēdi; tukšgaitas spriegums, kas rodas starp elektroda turētāju un zemēšanas spaili, var būt bīstams.

- Neuzglabājiet un nelietojiet ierīci mitrā vai slapjā vidē vai lietū.

- Sargiet acis, izmantojot atbilstošus aizsargstiklus (DIN 9.-10. klase). Lai elektriskā loka ultravioletā starojuma iedarbībai netiktu pakļauta āda, valkājiet cimdus un sausu aizsargapģērbu, uz kura nav eļļas un smērvielu traipu.

- Neizmantojiet metināšanas aparātu cauruļu atkausēšanai.

levērojiet!

• Elektriskā loka starojums var bojāt acis un radīt ādas apdegumus.
• Loka metināšanas laikā rodas dzirksteles un izku-suša metāla pilieni, sametinātā detaļa sāk gailēt un salīdzinoši ilgi saglabājas karsta.
• Loka metināšanas laikā izdalās tvaiki, kuri var būt kaitīgi. Jebkurš elektrošoks var būt nāvējošs.
• Netuvojieties elektriskajam lokam tuvāk par 15 m.
• Sargiet sevi (kā arī apkārt stāvošās personas) no elektriskā loka iespējami bīstamās iedarbības.
• Brīdinājums: Atkarībā no tā, kādi ir tikla pieslēguma nosacījumi metināšanas aparāta pieslēguma vietā, tīklā var rasties traucējumi citiem patērētājiem.

levērībai!

Ja ir pārslogoti elektroapgādes tīkli un elektriskās kēdes, metināšanas laikā var rasties traucējumi citiem patērētājiem. Šaubu gadījumā jākonsultējas ar eneroapgādes uznēmumu.

Bīstamības avoti loka metināšanas laikā

Loka metināšanas laikā pastāv vairāki bīstamības avoti. Tādēl metinātājam īpaši svarīgi ir ievērot turp-mākos noteikumus, lai neapdraudētu sevi un citus un nepieļautu kaitējumu cilvēkiem un ierīcei.

- Darbus sprieguma pusē, piem., ar kabeliem, kontaktspraudniem, kontaktligzdām utt., uzticiet tikai speciālistam. īpaši tas attiecas uz kabelu starppos-mu izveidošanu.

- Ja notiek negadijums, metināšanas strāvas avots nekavējoties jāatvieno no tīkla.

- Ja rodas elektriskais kontaktpriegums, ierīce ne-kavējoties jāizslēdz un jānodod pārbaudīt speciā-listam.

- Vienmēr sekojiet, lai metināšanas strāvas pusē būtu atbilstošs elektriskais kontakts.

- Metināšanas laikā abās rokās vienmēr valkājiet izolējošus cimdus. Tie pasargā no strāvas triecieniem (metināšanas strāvas kēdes tukšgaitas spriegums), kaitīga starojuma (siltums un UV starojums) un gailoša metāla un izdedžu šlakstiem.

- Valkājiet stabilus, izolējošus apavus, kuri nodrošina izolāciju arī slapjos apstāklos. Kurpes nav pie-mērotas, jo krītoši, gailoši metāla pilieni var radīt apdegumus.

- Uzvelciet piemērotu apgērbu, neizvēlieties sintētisku apgērbu.

- Neskatieties elektriskajā lokā ar neapbruņotu aci, izmantojiet tikai metināšanas sejsargu ar DIN atbilstošu aizsargstiklu. Līdzās gaismas un siltuma starojumam, kas var apžilbināt vai radīt apdegumus, elektriskais loks rada arī UV starojumu. Nepietiekamas aizsardzības gadījumā šis neredzamais ultravioletais starojums izraisa ħoti sāpīgu acs glotādas iekaisumu, kura izpausmes jūtamas vien dažas stundas vēlāk.

Bez tam uz neaizsargātām kermana daḥām UV starojuma iedarbība ir līdzīga saules apdegumam.

• Arī elektriskā loka tuvumā esošās personas vai palīgi jāinformē par pastāvošajām briesmām un jāapgādā ar nepieciešamajiem aizsardzības līdzekļiem; ja nepieciešams, jāuzstāda aizsargsienas.
• Metināšanas laikā, it īpaši mazās telpās, jānodrošina pietiekama svaigā gaisa ieplūde, jo rodas dūmi un kaitīgas gāzes.
• Tvertnes, kurās reiz uzglabātas gāzes, degviela, minerālellas vai tml., nedrīkst metināt arī tad, ja tās jau ilgu laiku ir tukšas, jo vielu atlikumi rada sprā-dzienbīstamību.
• Uz ugunsbīstamām un sprādzienbīstamām telpām attiecas īpaši noteikumi.
• Metinātus savienojumus, kuri ir pakļauti lielai slodzei un kuriem obligāti jāatbilst drošības prasībām, drīkst izveidot tikai īpaši apmācīti un sertificēti metinātāji. Piemēri: spiedienkatli, sledes, sakabes ierīces utt.
• Elektriskā loka stari var bojāt acis un savainot ādu. Valkājiet cepuri un aizsargbrilles.
• Valkājiet ausu aizsargus un apgērbu ar augstu, slēgtu apkakli.
• Valkājiet metināšanas aizsargmaskas un sekojiet, lai būtu atbilstoši filtra iestatījumi.
  • Valkājiet pilnu kombinezonu.

⚠ IEVŘRĪBAI

• Noteikti jāņem vērā, ka, rīkojoties neuzmanīgi, piem., noliekot zemējuma spaili uz metināšanas aparāta korpusa, kurš ir savienots ar elektriskās iekārtas zemējuma vadu, metināšanas strāva var sabojāt elektrisko iekārtu vai ierīču zemējuma vadu. Metināšanas darbus var veikt ierīcei ar zemējuma vada pieslēgumu. Tātad ierīci iespējams metināt, nepievienojot tai zemēšanas spaili. Šādā gadījumā metināšanas strāva no zemēšanas spailes uz ierīci plūst pa zemējuma vadu. Augstā metināšanas strāva var izraisīt zemējuma vada sakušanu.
• Kontaktligzdām pienākošo vadu drošinātājiem jā-atbilst noteikumiem. Tātad saskaņā ar šiem noteikumiem drīkst izmantot tikai vada šķērsgriezumam atbilstošus drošinātājus vai automātslēdžus. Pārāk lielas strāvas drošinātājs var izraisīt vadu degšanu vai ugunsgrēku ēkā.
• Neizmantojiet metināšanas aparātu lietus laikā.
• Neizmantojiet metināšanas aparātu mitrā vidē.
• Novietojiet metināšanas aparātu tikai uz līdzenas virsmas.
• Izvade ir izmērīta apkārtējās vides temperatūrā 20 °C. Metināšanas laiks var būt samazināts augstākas temperatūras apstāklos.

Bīstamība, ko rada elektriskais trieciens

Metināšanas elektroda elektriskais trieciens var būt nāvējošs. Nemetiniet lietus vai sniega laikā. Lietojiet sausus izolējošos cimdus.

Nekad nepieskarieties elektrodam ar kailām rokām. Nelietojiet slapjus vai bojātus cimdus. Pasargājiet sevi no elektriskā trieciena, izmantojot izolācijas elementus pret darba materiālu. Neatveriet ierīces korpusu.

Bīstamība, ko rada metināšanas dūmi

Metināšanas dūmu ieelpošana var apdraudēt veselību. Neturiet galvu dūmos. Izmantojiet ierīces atklātās zonās. Izmantojiet izplūdes ventilāciju dūmu aizvākšanai.

Bīstamība, ko rada metināšanas dzirksteles

Metināšanas dzirksteles var izraisīt sprādzienu vai ugunsgrēku. Sargiet aizdedzināmas vielas no metināšanas. Nemetiniet aizdedzināmu vielu tuvumā. Metināšanas dzirksteles var izraisīt ugunsgrēkus. Tuvumā turiet gatavībā ugunsdzēšamo aparātu un novērotāju, kurš to uzreiz var pielietot. Nemetiniet uz trumuļiem vai jebkādām slēgtām tvertnēm.

Metināšanas sejsargam raksturīgi drošības norā-dījumi

• Vienmēr pirms metināšanas darbu sākuma, izmantojot spilgtu gaismas avotu (piem., šķiltavas), pārliecinieties par metināšanas sejsarga pienācīgo darbību.
• Metināšanas šlakatas var bojāt aizsargstiklu. Nekavējoties nomainiet bojātos vai saskrāpētos aizsargstiklus.
• Nekavējoties nomainiet bojātos vai stipri piesārņotos vai apšļakstītos komponentus.
• lerīci drīkst lietot tikai personas, kas ir sasniegušas 16 gadu vecumu.
• lepazīstieties ar metināšanas drošības tehnikas noteikumiem. Šim nolūkam ievērojiet arī šī metināšanas aparāta drošības norādījumus.
• Vienmēr metināšanas laikā uzlieciet metināšanas sejsargu. Neizmantošanas gadījumā jūs varat gūt smagus tīklenes savainojumus.
• Vienmēr metināšanas laikā valkājiet aizsargapgērbu.
• Nekad neizmantojiet metināšanas sejsargu bez aizsargstikla.
• Savlaikus nomainiet aizsargstiklu labai caurskatīšanai un nenogurdinošam darbam.

Vide ar palielinātu elektrisko bīstamību

Metinot vidēs ar palielinātu elektrisko bīstamību, jāie-vēro šādi drošības norādījumi.

Vides ar palielinātu elektrisko bīstamību ir sastopamas, piemēram:

- Darba vietās, kurās ir ierobežota kustības iespēja, tā ka metinātājs darbojas piespiedu pozā (piem., uz celiem, sēdus, guļus) un skar elektriski vadāmas daļas;

• Darba vietās, kuras ir pilnīgi vai daļēji norobežotas no elektriski vadāmajām daļām un kurās pastāv nopietna bīstamība, ka metinātājs neizbēgami vai nejauši tām pieskarsies;
• Slapjās, mitrās vai karstās darba vietās, kurās gaisa mitrums vai sviedri būtiski samazina cilvēka ādas pretestību un izolācijas īpašības vai aizsarga-prīkojuma darbību.

Arī metāla kāpnes vai sastatnes var radīt vidi ar palie-linātu elektrisko bīstamību.

Šāda veida vidē jāizmanto izolēti paliktņi un starplikas, turklāt cimdi ar atlokiem un galvassegas no ādas vai citiem izolējošiem materiāliem, lai izolētu ķernenī no zemējuma. Metināšanas strāvas avotam jāatro-das ārpus darba zonas vai elektriski vadāmām virsmām un ārpus metinātāja sniedzamības.

Papildu aizsardzība pret elektrisko triecienu, ko rada tīkla strāva klūdas atklāšanas gadījumā, var būt paredzēta, izmantojot noplūdstrāvas aizsargslēdzi, kuru lieto, ja noplūdes strāva nepārsniedz 30 mA, un kas nodrošina visas tuvumā esošas, no elektrotīkla darbojošās ierīces. Noplūdstrāvas aizsargslēdzim jābūt piemērotam visiem strāvas veidiem.

Ir jābūt viegli sasniedzamiem līdzekļiem metināšanas strāvas avota vai metināšanas strāvas kēdes ātrai elektriskai atvienošanai (piem., avārijas izslēgšanas ierīce). Izmantojot metināšanas aparātus elektriski bīstamos apstākļos, metināšanas aparāta izejas spriegums tukšgaitā nedrīkst pārsniegt 113 V (maksimālā vērtība). Šo metināšanas aparātu uz izejas sprieguma pamata drīkst izmantot šādos gadījumos.

Metināšana šaurās telpās

Metinot šaurās telpās, var veidoties bīstamība, ko rada toksiskas gāzes (nosmakšanas risks). Šaurās telpās drīkst metināt tikai tad, ja tiešā tuvumā uzturas instruētas personas, kuras ārkārtas gadījumā var ie-jaukties. Šajā gadījumā pirms metināšanas procesa sākuma ekspertam jāveic novērtējums, lai noteiktu, kādas darbības ir nepieciešamas, lai nodrošinātu darba drošību, un kādus piesardzības pasākumus vajadzētu veikt paša metināšanas procesa laikā.

Tukšgaitas spriegumu sasummēšana

Ja vienlaikus lieto vairāk par vienu metināšanas strāvas avotu, to tukšgaitas spriegumi var sasummēties un radīt paaugstinātu elektrisko bīstamību. Metināšanas strāvas avoti jāpievieno tā, lai minimizētu šo bīstamību. Atsevišķie metināšanas strāvas avoti ar to atsevišķām vadības sistēmām un pieslēgumiem skaidri jāmarkē, lai būtu iespējams identificēt, kas pie kura metināšanas strāvas avota pieder.

Plecu cilpu izmantošana

Nedrīkst metināt, ja metināšanas strāvas avotu pārnēsā, piem., ar plecu cilpu.

Līdz ar to jānovērš:

• Līdzsvara zaudēšanas risks, kad velk pievienotās līnijas vai šlūtenes.
• Elektriskā trieciena palielināta bīstamība, jo metinātājs nonāk saskarē ar zemējumu, ja viņš izmanto l. klases metināšanas strāvas avotu, kura korpuss ir iezemēts ar tā aizsargzemējumu.

Aizsargapgērbs

• Darba laikā metinātājam ar visu kermeni nosedzošu apgērbu un sejas aizsargu jābūt pasargātam no starojuma un apdegumiem.
• Abās rokās jāvalkā piemērota materiāla (ādas) ga- rie cimdi. Tiem jābūt nevainojamā stāvoklī.
• Lai apgērbu pasargātu no dzirksteļošanas un izdegumiem, jāvalkā piemēroti priekšauti. Ja tas nepieciešams attiecīga veida darbu izpildei, piem., metinot virs galvas, jāvalkā kombinezons un, ja nepieciešams, arī aizsargķivere.
• Izmantotajam aizsargapgērbam un visiem piederumiem jāatbilst direktīvai par individuālajiem aizsardzības līdzekliem.

Aizsardzība pret starojumu un apdegumiem

• Darba vietā, izkarot norādi “Uzmanību! Neskatīties liesmā!”, jānorāda uz acu apdraudējumu. Darba vietas jānorobežo tā, lai iespējami pasargātu tuvumā esošās personas. Nepiederošām personām jāliedz piekļuve metināšanas darbu zonai.
• Stacionāru darba vietu tiešā tuvumā sienām nevajadzēt būt gaišās krāsās un spīdīgām. Logiem vis-maz galvas augstumā jābūt aizklātiem vai, piem., aizkrāsotiem tā, lai tie nelaistu cauri vai neatstarotu starus.

EMS ieriču klasifikācija

IEVÉRĪBAI! Šī A klases ierīce nav pare-dzēta lietošanai dzīvojamās zonās, ku-rās elektroapgādi nodrošina publiska

zemsprieguma apgādes sistēma. lespējams šajās zonās var būt grūti nodrošināt elektromagnētisko savietojamību gan pa vadiem vadāmo, gan arī izstaroto AF traucējumu dēļ.

Pat ja metināšanas aparātam ir ievērotas emisijas vērtības atbilstoši standartam, tomēr elektriskā loka metināšanas aparāti var radīt elektromagnētiskus traucējumus uzņēmīgās iekārtās un ierīcēs. Par trau-cējumiem, kas metināšanas laikā rodas elektriskā loka dēļ, ir atbildīgs lietotājs, un lietotājam jāveic pie-mērotie aizsardzības pasākumi.

Turklāt lietotājam īpaši jāņem vērā:

- Tīkla, vadības, signāla un telekomunikāciju līnijas

- Datori un citas mikroprocesoru vadītās

• ierīces
• Televizori, radiouztvērēji un citas atskanošanas ierīces
• Elektroniski un elektriski drošības mehānismi
• Personas ar kardiostimulatoriem vai dzirdes aparātiem
• Mērīšanas un kalibrēšanas ierīces
• Citu tuvumā izvietotu ierīču traucējumnoturība
• Dienas laiks, kurā veic metināšanas darbus.

Lai mazinātu traucējumu starojumus, ir ieteicams:

• Metināšanas aparātu nevainojami uzstādīt un lietot, lai minimizētu iespējamo traucējošo izstarošanu.
• Regulāri apkopt metināšanas aparātu un uzturēt labā kopšanas stāvoklī.
• Metināšanas līnijām vajadzētu būt pilnīgi notītām, lai tās iespējami paralēli būtu izklātas uz grīdas.
• Traucējumu starojuma apdraudētās ierīces un iekārtas vajadzētu pēc iespējas aizvākt no metināšanas zonas vai ekranēt.
• Elektromagnētiska filtra lietošana, kas samazina elektromagnētiskos traucējumus.

Vispārīgi drošības pasākumi

Lietotājs ir atbildīgs par ierīces instalēšanu un lietošanu atbilstoši ražotāja norādēm. Ja tiek konstatēti elektromagnētiskie traucējumi, lietotāja pienākums ir novērst tos ar punktā “Svarīga norāde par strāvas pieslēgumu” minētajiem tehniskajiem palīglīdzekliem.

⚠ Brīdinājums! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

6. Tehniskie raksturlielumi

Tikla pieslēgums 230 V\~ 50 Hz

Metināšanas strāva 10 - 130 A
leslēgšanas ilgums X
25% 130 A
60% 85 A
100% 65 A
Strāvas avota energoefektivitāte 86 %
Tukšgaitas spriegums 85 V
Jaudas patērinš tukšgaitas stāvokli	0 W
Svars	5,3 kg

Paturētas tiesības veikt tehniskas izmaiņas!

7. Izpakošana

• Atveriet iepakojumu un uzmanîgi iznemiet ieriçi.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti.
• Ja iespējams, uzglabājiet iepakojumu līdz garanti-jas termina beigām.

IEVÉRÍBAI!

lerice un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

8. Uzbüve / pirms lietošanas sākšanas

Lences pielikšana (B att.)

Piestipriniet lenci (11), kā parādīts B attēlā.

Metināšanas sejsarga montāža (C + D att.)

Piemontējiet rokturi (14) pie metināšanas sejsarga (13), kā parādīts D attēlā.

Piemontējiet aizsargstiklu (15) pie metināšanas sejsarga (13), kā parādīts D attēlā.

Visbeidzot salieciet kopā metināšanas sejsarga trīs puses. Abas sānu daļas savieno ar augšējo daļu, izmantojot attiecīgi divas pogas.

Pirms lietošanas sākšanas

Pieslēgums barošanas līnijai

Pirms tikla barošanas kabela (8) pieslēgšanas barošanas līnijai pārbaudiet, vai datu plāksnītē norādītie dati sakrīt ar pieejamās barošanas līnijas parametriem.

Pievienojiet ierīci tikai pie pienācīgi ierīkotas kontakt-ligzdas ar zemējuma kontaktu, kurai ir vismaz 16A drošinātājs.

Bīstami! Tikla kontaktspraudni drīkst nomainīt tikai kvalificēts elektrikis.

Metināšanas kabeļu pieslēgums (E att.)

Bīstami! Metināšanas kabelus (9+10) pieslēdziet tikai tad, kad ierīce ir atvienota no strāvas!

Pieslēdziet metināšanas kabelus, kā parādīts E attēlā.

Šim nolūkam savienojiet abus elektroda turētāja (9) un zemējuma spailes (10) kontaktspraudņus ar attiecīgajiem ātrjaucamajiem savienojumiem (6/7) un nofiksējiet kontaktspraudņus, pagriežot tos pulksteņrādītāju virzienā. Kabeli ar elektroda turētāju (9) parasti pieslēdz pozitīvajam polam (6), bet kabeli ar zemējuma spaili (10) – negatīvajam polam (7).

Sagatavošanās metināšanai

Zemējuma spaili (10) nostiprina tieši pie metināmās detaļas vai pie paliktņa, uz kura ir novietota metināmā detaļa.

levērībai! Gādājiet, lai būtu tiešs kontakts ar metinā-mo detaļu. Tādēļ izvairieties no krāsotām virsmām un/vai izolācijas materiāliem.

Elektroda turētāja kabeļa galā ir speciāla spaile, kura paredzēta elektroda fiksēšanai.

Metināšanas laikā vienmēr jāizmanto metināšanas sejsargs. Tas pasargā acis no elektriskā loka radītā starojuma un vienlaikus ľauj skaidri saskaṭīt metinā-mo detaļu.

9. Darba sākšana

leslēgšana/izslēgšana (A att.)

leslēdziet ierīci, novietojot ieslēgšanas/izslēgšanas slēdzi (1) pozīcijā “I”. Darbības kontrollampiņa (4) sāk degt. Izslēdziet ierīci, novietojot ieslēgšanas/izslēgšanas slēdzi (1) pozīcijā “0”. Darbības kontrollampiņa (4) nodziest.

Metināšana (A +E att.)

Izveidojiet visus elektriskos pieslēgumus elektroap-gādei un metināšanas strāvas kēdes izveidošanai. Lielākā daļa pārklāto elektrodu tiek pieslēgti pie pozi-tīvā pola. Tomēr ir arī daži elektrodu veidi, kuri jāpieslēdz pie negatīvā pola. levērojiet ražotāja norādes par elektrodu veidu un pareizo polaritāti. Pielāgojiet metināšanas kabelus (9/10) ātrjaucamajiem savienojumiem (6/7).

Nostipriniet elektroda nepārklāto galu elektroda tu-rētājā (9) un savienojiet zemējuma spaili (10) ar metināmo detaļu. To darot, sekojiet, lai būtu atbilstošs elektriskais kontakts. leslēdziet ierīci un atkarībā no izmantotā elektroda ar potenciometru (2) iestatiet metināšanas strāvu. Turiet sejsargu priekšā sejai un paberziet elektroda galu gar metināmo detaļu, veicot kustību, kas līdzinās sērkocina aizšķilšanai. Tā ir la-bākā metode, kā aizdedzināt elektrisko loku.

Izmantojot testa paraugu, izmēginiet, vai ir izvēlēts pareizais elektrods un strāvas stiprums.

Norāde: lestatāmo metināšanas strāvu atkarībā no elektrodu diametra izlasīsiet turpmākajā tabulā.

Elektroda ∅ (mm) Metināšanas strāva (A)
1,6 40 - 50 A
2 40 - 80 A
2,5 60 - 110 A
3,2 80 - 130 A
4,0 120 - 160 A

Norādījums!

Nedauziet ar elektrodu pa apstrādājamo detaļu, jo tā var rasties bojājumi un var būt apgrūtināta elektriskā loka aizdedzināšana.

Tiklīdz ir izveidojies elektriskais loks, centieties no detaļas ievērot attālumu, kāds atbilst izmantotā elektroda diametram. Metināšanas laikā attālums jāsaglabā pēc iespējas nemainīgs. Elektroda slīpumam darba virzienā jābūt 20/30 grādi.

Lai iznemtu izlietoto elektrodu vai lai pārvietotu sametinātās detaļas, vienmēr izmantojiet knaibles. Nemiet vērā, ka elektroda turētājs (9) pēc metināšanas vienmēr jānovieto uz izolētas virsmas.

Izdedžus drīkst noņemt no šuves tikai pēc atdzišanas. Turpinot pārtrauktu šuves metināšanu, vietā, no kuras atsāk metināt, jānoņem izdedži.

Aizsardzība pret pārkaršanu

Metināšanas aparāts ir aprīkots ar aizsardzību pret pārkaršanu, kas metināšanas transformatoru pasargā no pārkaršanas. Ja nostrādā aizsardzība pret pārkaršanu, iedegas ierīces kontrollampiņa (5). Ľaujiet metināšanas aparātam kādu laiku atdzist.

Tikla pieslēguma vada nomaiņa

Bīstami!

Ja tiek sabojāts šīs ierīces tīkla pieslēguma vads, ražotājam vai tā servisa dienestam vai tamlīdzīgi kvalificētai personali tas jānomaina, lai nepieļautu bīsta-mību.

10. Pieslēgšana elektrotīklam

Klienta elektrotikla pieslēgumam un izmantotajam pagarinātājam jāatbilst šiem noteikumiem.

Bojāts elektropieslēguma vads

Elektropieslēguma vadiem bieži rodas izolācijas bojājumi.

To iemesli var būt šādi:

• saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;
• pārlocījuma vietas pieslēguma vada nepareizas nostiprināšanas vai izvietošanas dēl;
• griezuma vietas pieslēguma vada pārbraukšanas dēl;
• izolācijas bojājumi, izraujot no sienas kontaktligz-das;
• plaisas izolācijas novecošanās dēļ.

Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai.

Regulāri pārbaudiet savienošanas vadus, vai tiem nav bojājumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai savienošanas vadus ar markējumu H05RR-F.

Tipa markejuma uzdrukātais teksts uz savienošanas vada ir obligāts.

• Elektrotikla spriegumam jäbüt 230 V\~.
• Līdz 25 m gariem pagarinātāja vadiem jābūt ar 2,5 kvadrātmilimetru škērsgriezumu.

Elektroiekārtas pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektriķis.

Jautājumu gadījumā norādiet šādus datus:

- ierīces datu plāksnītē norādītie dati;

11. Apkope un tīrīšana

Bīstami!

Pirms jebkādiem tīrīšanas darbiem atvienojiet tīkla kontaktspraudni.

Norāde: Metināšanas aparātam nevainojamas darbības nodrošināšanai, kā arī drošības prasību ievērošanai jāveic regulāra apkope un remonts. Nelietpratīga un nepareiza lietošana var radīt ierīces atteices un bojājumus.

• Pirms veicat ierīcei tīrīšanas darbus, atvienojiet tīkla barošanas kabeli 8 no kontaktligzdas, lai ierīci droši atvienotu no strāvas kēdes.
• Regulāri notīriet no ārpuses metināšanas aparātu, kā arī tā piederumus. Noņemiet netīrumus un pu-teklus, izmantojot gaisu, kokvilnas lupatu vai suku.

Norāde: Turpmākos apkopes darbus drīkst veikt tikai pilnvaroti speciālisti.

• Regulāri vajadzētu veikt strāvas regulatora, zemējuma palīgierīces, iekšējo līniju, metināšanas degla savienojuma palīgierīces un regulēšanas skrūvju apkopi. Atkārtoti pievelciet valīgas skrūves un no-mainiet sarūsējušas skrūves (rezerves skrūves M4 x 10 var iegādāties jebkurā standarta būvmateriālu veikalā).
• Regulāri pārbaudiet metināšanas aparāta izolācijas pretestību. Šim nolūkam izmantojiet atbilstošu mērierīci.
• Bojājuma vai ierīces daļu nepieciešamās nomaiņas gadījumā vērsieties pie atbilstošajiem speciālistiem.

Servisa informācija

Jäievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.

Nodilstošas detaļas*: elektroda turētājs, zemējuma spaile

* nav obligāti iekļauts piegādes komplektā!

12. Transportēšana

Lai atvieglotu transportēšanu, metināšanas aparātu ar komplektā iekļauto lenci var pārlikt pār plecu vai vienkārši pārnēsāt aiz transportēšanas roktura.

13. Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. leteicamā glabāšanas temperatūra ir 5-30°C. Glabājiet elektroinstrumentu originālajā iepakojumā.

Nosedziet elektroinstrumentu, lai to aizsargātu pret putekliem vai mitrumu. Uzglabājiet lietošanas instrukciju pie elektroinstrumenta.

14. Utilizēšana un atkārtota izmantošana

lerīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. lepako-jums ir izejmateriāls, un to var izmantot at-kārtoti vai nodot izejvielu apritē. lerīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Neizmetiet baterijas mājsaimniecības atkritumos, nemetiet ugunī vai ūdenī. Baterijas jāsavāc, jānodod atkārtotai pārstrādei vai jāutilizē videi draudzīgā veidā. Bojātās detaļas jānodod īpašo atkritumu pārstrādei. Jautājiet specializētā veikalā vai pašvaldībā!

Nolietotās iekārtas nedrīkst izmest mājsaimniecības atkritumos!

Šis simbols norāda uz to, ka šo ražojumu saskaņā ar Direktīvu par elektrisko un elektronisko iekārtu atkritumiem (2012/19/ES) un vietējiem likumiem, nedrīkst utilizēt kopā ar mājsaimniecības atkritumiem. Šis ražojums jānodod šim nolūkam paredzētajā savākšanas vietā. To var izdarīt, piem., atdodot to atpakaļ tirdzniecības vietā, kad pērk līdzīgu ražojumu, vai nododot pilnvarotā savākšanas vietā, kas atbildīga par elektrisko un elektronisko iekārtu atkritumu otrreizējo pārstrādi. Nelietpratīga rīkošanās ar nolietotām iekārtām sakarā ar potenciāli bīstamām vielām, kuras bieži vien satur elektrisko un elektronisko iekārtu atkritumi, var negatīvi ietekmēt apkārtējo vidi un cilvēku veselību. Lietpratīgi utilizējot šo ražojumu, jūs veicināt dabas resursu efektīvu lietošanu. Informāciju par nolietoto iekārtu savākšanas vietām jūs saņemsiet savā pašvaldībā, atkritumu utilizācijas sabiedriskajā organizācijā, pilnvarotajā iestādē, kas atbildīga par elektrisko un elektronisko iekārtu atkritumu utilizāciju vai tuvākajā atkritumu izvešanas uzņēmumā.

15. Traucējumu novēršana

Turpmākajā tabulā ir parādītas klūdu pazīmes, un aprakstīts, kā jūs varat tās novērst, ja jūsu ierīce nedarbojas pareizi. Ja jūs tādā veidā nevarat lokalizēt un novērst problēmu, vērsieties tuvākajā servisa darbnīcā.

Traucējums lespējamais iemesls Novēršana
Ierīci nevar ieslēgt	Nav tīkla sprieguma	Pārbaudiet kontaktligzdu, tīkla barošanas ka-beli, kabeli, tīkla kontaktspraudni; ja nepiecie-šams, uzticiet salabot kvalificētam elektriķim.
	Ir nostrādājis galvenais drošinātājs Pārbaudiet galveno drošinātāju
	Bojāts ieslēgšanas / izslēgšanas slēdzis	Labošanas darbi jāveic klientu servisam
	Bojāts motors Labošanas darbi jāveic klientu servisam
Nav aizdedzes dzirksteles	Zemēšanas spaile nav pievienota ierīcei / Zemēšanas spaile nav pie-vienota apstrādājamai detaļai	Pievienojiet zemēšanas spaili metināšanas aparātam / Piestipriniet zemēšanas spaili pie apstrādājamās detaļas

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no precesaņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdīzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves dalu, kas iespeļjams kluvusi nelietojama bojātu materiālu vai ražošanas

defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detaļu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
