Tipo di prodotto	Saldatrice multiprocesso
Marca	Scheppach
Modello	WSE4000-Multi
Dimensioni (L x l x h)	370 x 155 x 280 mm
Peso	6,4 kg
Tensione di rete	230 V~ / 50/60 Hz
Potenza assorbita	5000 W
Corrente di saldatura (MIG/MMA/LIFT TIG)	30-120 A / 15-120 A / 15-120 A
Diametro del filo (MIG)	0,6 - 0,9 mm
Peso max della bobina di filo	1 kg
Processi di saldatura	MIG, MMA (elettrodo rivestito), LIFT TIG
Protezione	IP21S
Classe di isolamento	F
Raffreddamento	Ventilatore (AF)
Tempo di attivazione (MIG/MMA/LIFT TIG)	20% a 120 A, 60% a 70 A, 100% a 53 A
Tensione a vuoto (MIG/MMA)	87 V~
Tensione a vuoto (LIFT TIG)	13 V~
Rendimento energetico	84% (MIG), 85% (MMA), 82% (LIFT TIG)
Consumo a vuoto	10 W
Numero di pagine del manuale	124
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare aria compressa o spazzola; manutenzione da personale qualificato
Sicurezza	Protezione contro il surriscaldamento, spia di controllo, interruttore differenziale consigliato
Ricambi e riparabilità	Pezzi di consumo: ugelli, rullo di avanzamento, pinza di massa; riparazioni tramite servizio clienti
Informazioni generali	Uso conforme per metalli ferrosi e non ferrosi; uso non professionale

Domande frequenti - WSE4000-Multi SCHEPPACH

Come installare il filo di saldatura sulla saldatrice WSE4000-Multi?

Aprire il coperchio dell'unità di avanzamento del filo, posizionare la bobina sul supporto, guidare il filo nella guida e nel rullo, quindi regolare la pressione. Scollegare l'apparecchio prima di qualsiasi operazione.

Quali processi di saldatura offre il Scheppach WSE4000-Multi?

Supporta il MIG (filo pieno con gas), il MMA (elettrodo rivestito) e il LIFT TIG (saldatura TIG a sollevamento).

Come regolare la polarità per la saldatura senza gas (filo animato)?

Collegare il cavo di cambio polarità al polo negativo (-) e la pinza di massa al polo positivo (+).

Qual è il tempo di attivazione massimo a piena potenza?

A 120 A, il tempo di attivazione è del 20% (2 minuti di saldatura per 10 minuti di ciclo).

Quali dispositivi di protezione sono obbligatori?

Indossare una maschera da saldatura con vetro DIN 9-10, guanti isolanti, indumenti ignifughi e scarpe isolanti.

Come scegliere il diametro del filo MIG appropriato?

Utilizzare filo da 0,6 a 0,9 mm. Il rullo di avanzamento e l'ugello di corrente devono corrispondere al diametro del filo.

Cosa fare se la spia di surriscaldamento si accende?

Lasciare raffreddare la macchina. Ridurre la corrente o il tempo di saldatura. Verificare la ventilazione.

Posso usare una prolunga elettrica?

Sì, con sezione minima di 2,5 mm² per una lunghezza massima di 25 m.

Come effettuare la manutenzione della saldatrice?

Scollegare l'apparecchio, pulire l'esterno con aria compressa, verificare i collegamenti e i cavi. Le riparazioni interne devono essere effettuate da un professionista.

Dove trovare i ricambi?

I pezzi di consumo (ugelli, rullo, pinza di massa) sono disponibili presso rivenditori specializzati o tramite il servizio post-vendita Scheppach.

MANUALE UTENTE WSE4000-Multi SCHEPPACH

Spiegazione dei symboli sull'apparecchio

L'utilizzo di symboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I symboli di sicurezza e le spiegazioni che li arrivagnano devono essere perfettamente compresi. Le avertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenir gli infortuni.

	Prima della messa in funzione leggere attendamente e atteneri alle istruzioni per l'uso e alle avventenze sulla sicurezza!
EN 60974-1	Standard europeo per saldaticci per la saldatura ad arco manuale con fattore di servizio limitato.
	Convertitore di frequenza-trasformatore-raddrizzatore statico monofase
	Simbolo per la saldatura manuale ad arco con elettro di a bastoncino rivestiti (MMA)
	Saldatura a gas inerte e attivo, compreso l'utilizzo del filo animato (MIG)
	Simbolo per la saldatura a gas inerte di tungsteno (LIFT TIG)
	Corrente continua
	Adatto per saldature con rischio elettrico maggiore
1~50/60Hz	Ingresso alimentazione;Numero delle fasi nonché simbolo della corrente alternata e valore nominale della frequenza
U0	Tensione a vuoto nominale
U1	Tensione di rete
X	Fattore di servizio
I2	Corrente di saldatura
U2	Tensione di saldatura [V]
Imax	Massima corrente di rete nominale
Ieff	Valore effettivo della massima corrente di rete [A]
IP21S	Tipodi protezione
B	Classe di isolamento
4	Cautela! Pericolo di scossa elettrica!
	La scossa elettrica provocata dall'elettrodo di saldatura più essere fatale
	L'inalazione dei fumi di saldatura più essere pericolosa per la salute.
	I campi elettromagnetic potso sozzo disturbare il funzionamento dei pace-maker.
	Le scintille di saldatura possono causare un'esplosion o un incendio.
	I raggi dell'arco possono danneggiare gli occhi e ferire la pelle.
	Non utilizzato l'apparecchio all'aperto e mai in caso di pioggia!
Δ Attenzione!	Nel presente manuale di istruzioni i punti riguardanti la sicurezza sono contrassegnati dal seguente significolo

Indices:

Pagina:

1. Introduzione 58
2. Descrizione dello strumento (Fig. 1). 58
3. Contenuto della fornitura 58
4. Impiego conforme alla destinazione d'uso 59
5. Indicazioni di sicurezza generali 59
6. Dati tecnici 63
7. Disimballaggio 64
8. Struttura 64
9. Prima della messa in funzione 65
10. Messa in funzione 65
11. Allaccimento elettrico 68
12. Manutenzione e pulizia 69
13. Stoccaggio 69
14. Smaltimento e riciclaggio 69
15. Risoluzione dei guasti 71

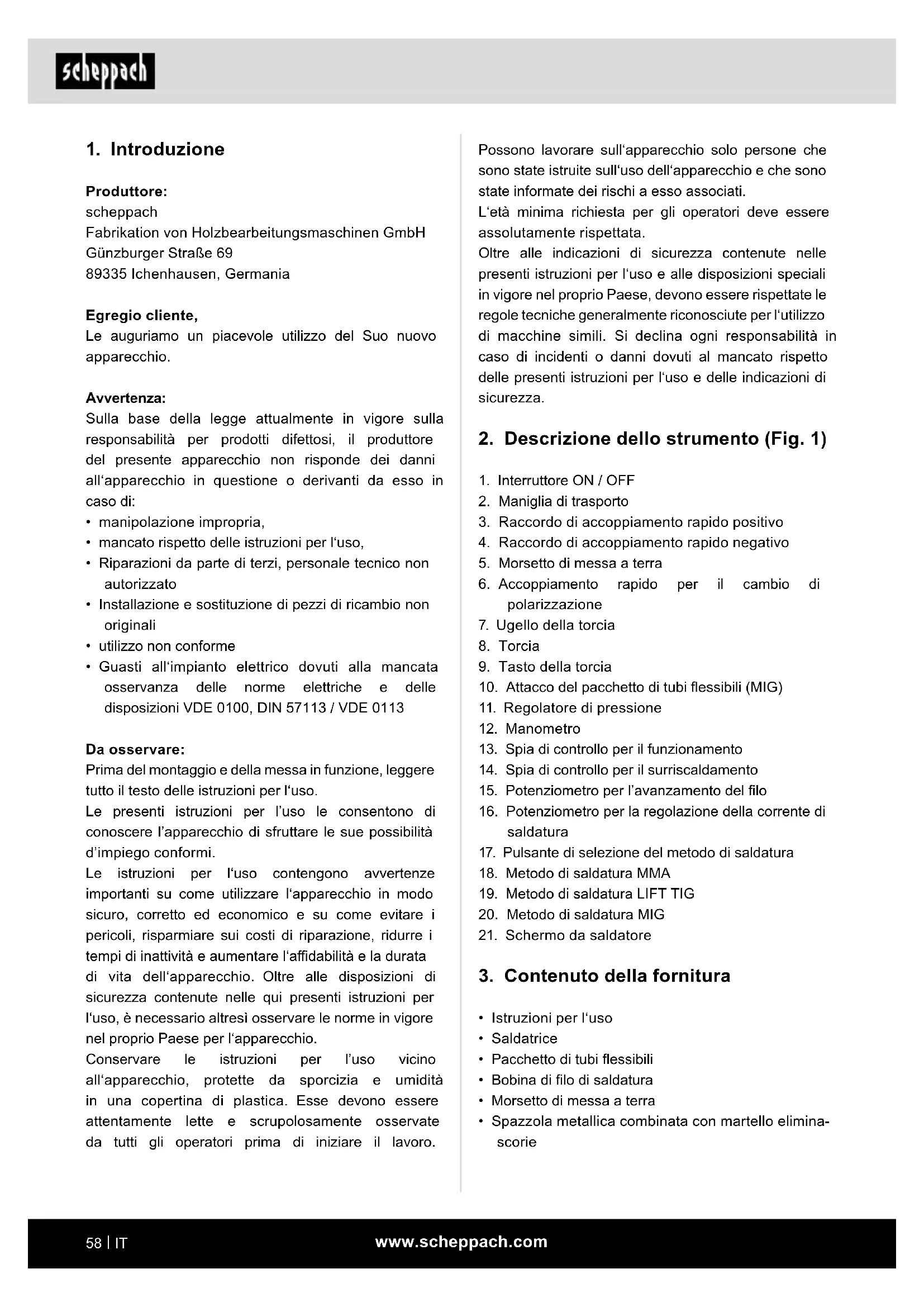

1. Introduzione

Produttore:

scheppach

Le auguriamo un piacevole utilizzato del Suo nuovo apparecchio.

Avverenza:

Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il produttore del presente apparecchio non risponde dei danni all'apparecchio in questione o derivanti daesso in caso di:

• manipolazione impropria,
• mancato rispetto delle istruzioni per l'uso,
• Riparazioni da parte di terzi, personale technique non autorizzato
• Installazione e sostituzione di pezzi di ricambio non originali
• utilizzato non conforme
  Guasti all'impiano elettrico dovuti alla mancata osservanza delle norme elettriche e delle disposizioni VDE 0100, DIN 57113 / VDE 0113

Da osservare:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Le presenti istruzioni per l'uso le consentono di conoscere l'apparecchio di sfruttare le sue possibilità d'impiego conformi.

Le istruzioni per l'uso contengono avvertenze importanti su come utilizzare l'apparecchio in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare suiosti di riparazione, ridurre i tempi di inattività e augmentare l'affidabilità e la durata di vita dell'apparecchio. Oltre alle disposizioni di sicurezza containute nelle qui presenti istruzioni per l'uso, è necessario altresi osservare le norme in vigore nel proprio Paese per l'apparecchio.

Conservare le istruzioni per l'uso vicino all'apparecchio, protette da sporcia e umidità in una copertina di plastica. Esse devono essere attendamente lette e scrupolosamente osservate da tutti gli operatori prima di iniziare il lavoro.

Possono lavorare sull'apparecchio solo persone che sono state istruite sull'uso dell'apparecchio e che sono state informate dei rischi aesso associati.

L'ètà minima richiesta per gli operatori delve essere assolutamente rispetto.

Oltre alleindicazioni di sicurezzacontainne nelle presentiistruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese,devono essere rispetto le regole tecniche generalmente riconosciute per l'utilizzo di macchine simili. Si declina agli responsabilita in caso di incidenti o danni dovuti al mancato rispetto delle presentiistruzioni per l'uso e delleindicazioni di sicurezza.

2. Descrizione dello strumento (Fig. 1)

1. Interruftore ON / OFF
2. Maniglia di trasporto
3. Raccordo di accoppiamento rapido positivo
4. Raccordo di accoppiamento rapido negativo
5. Morsetto di messa a terra
6. Accoppiamento rapido per ilchio di polarizzazione
7. Ugello della torcia
8. Torcia
9. Tasto della torcia
10. Attacco del pacchetto di tubi flessibili (MIG)
11. Regolatore di pressione
12. Manometro
13. Spia di controllo per il funzionamento
14. Spia di controllo per il surriscaldamento
15. Potenziometro per l'avanzamento del filo
16. Potenziometro per la regolazione della corrente di saldatura
17. Pulsante di selezione del metododi saldatura
18. Metodo di saldatura MMA
19. Methodo di saldatura LIFT TIG
20. Methodo di saldatura MIG
21. Schermo da saldatore

3. Contenuto della fornitura

• Istruzioni per l'uso
  Saldatrice
• Pacchetto di tubi flessibili
• Bobina di filo di saldatura
• Morsetto di messa a terra
• Spazzola metallica combinata con martello eliminascorie

4. Impiego conforme alla destinazione d'uso

Questa saldatrice è idonea per la saldatura di metalli come acciaio al carbonio, acciaio legato, altri acciai inossidabili, rame, titanio, ecc. Il prodotto dispone di una spia luminosa, di un indicatore di protezione dal calore e di una ventola di raffreddamento. è anche dotato di una tracolla di trasporto per sollevare e spostare il prodotto in sicurezza.

Utilizzare la macchina solo in modo conforme all'uso previsto. Un uso diverso o che ottrepassi quello previsto è da considerarsi non conforme. L'utente/l'operatore, e non il fabbricante, è unico responsable dei danni o delle lesions provocati da un uso non conforme.

L'azionamento dell'apparecchio è destinato a essere eseguito solo da personale specializzato (persona che, grazie alla propria formazione professionale, esperienza e conoscenza dei relativi dispositivi, è in grado di valutare il lavoro affidavitole e di riconoscere i possibili pericoli) o struito (persona che è stata astruita sul lavoro affidavitole e sui possibili pericoli dovuti a una condotta incauta).

Si prega di osservare che i nostri appearecchi non sono destinati a un uso commerciale, artigianale o industriiale. Non ci si assume alcuna responsabilità se l'apparecchio è impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.

5. Indicazioni di sicurezza generali

AVVISO! Leggere tutte leindicazioni di sicurezza,leistruzioni,leillustrazioni eidi dati tecnici dei quali èdotato questo attrezco elettrico.

L'inosservanza delle seguenti istruzioni cui provocare scosse elettriche, incendi e/o lesions gravi.

Da rispetto assolutamente ATTENZIONE!

Utilizzare l'apparecchio solo in base alla sua idoneità, elearcata in queste istruzioni per l'uso.

L'utilizzo improprio di quello impianto cui è essere pericoloso per persona, animali e oggetti di valore.

L'utente dell'impiano è responsable per la sicurezza.
propria nonché di quella delle altre personne:

• Leggere assolutamente quello manuale d'uso e attenersi alle disposizioni.

• I lavori di riparazione o/e manutenzione devono essere eseguiti solo da personale qualificato.

• Si devono utilizzato solo le linee di saldatura comprese nel contento della fornitura oppure gli accessori consigliati dal fabbricante.

• Provedere ad una buona cura dell'apparecchio

• L'apparecchio non deve essere limitato durante la durata di funzionamento né deve essere appoggiato direttamente contro il muro, al fine di garantire sempre la circolazione dell'aria attraverso le fessure di apertura. Accertarsi che l'apparecchio sia correttamente collegato alla rete. Evitare qualsiasi tipo di sollecitatione derivane alla trazione del cavo di rete. Spagnere l'apparecchio prima di installarlo in un altroippo.

• Prestare attenzione allo stato dei cavi di saldatura, delle pinze per elettrodi nonché dei morsetti di massa, l'usura dell'isolamento e delle parti conductrici di corrente cui causare una situazione pericolosa e ridurre la qualità del lavoro di saldatura.

• La saldatura ad arco genera scintille, parti metalliche fuse e fumo, pertanto osservare quando segue: Rimuovere tutte le sostanze infiammabili e/o i materiali dall'area di lavoro.

• Assicurarsi che vi sia abbastanza alimentazione d'aria a disposizione.

• Non saldare su contentitori, recipienti o tubi che hanno contentuto liquidi o gas inflammabili. Evitare qualsiasi contatto diretto con il circuito di saldatura; la tensione a vuoto che si genera tra la pinza dell'elettro do e il morsetto di massa cui è essere pericolosa.

Non stoccare outilizzare l'apparecchio in ambienti umidi o in presenza di bagnato ne in caso di pioggia

• Proteggersi gli occhi con occhiali protettivi appositamente progettati (grado DIN 9-10). Utilizzare quanti e vestiti protettivi asciutti, privi di olio e grassi per non esporre la pelle ai raggi ultravioletti dell'arco elettrico.

Nonutilizzare la saldatrice per scongelare tubi.

Attenzione!

• La radiazione luminosa dell'arco elettrico cui danneggiare gli occhi e causare usioni alla pelle.

• La saldatura ad arco crea scintille e gocce di metallo fuso, il pezzo saldato inizia a brillare e rimane molto caldo per un tempo relativamente lungo.

• La saldatura ad arco rilascia vapori potenzialmente dannosi. Qualiasi scossa elettrica cui quere potenzialmente fatale.

Non avvincinarsi direttamente all'arco elettrico entro un raggio di 15 m.
- Proteggere se stessi (e le personne nei dintorni)agini effetti potenzialmente pericolosi dell'arco elettrico.
- Avviso: A seconda delle condizioni di collegamento alla rete nel punto di attacco della saldatrice, possono insorgere disturbi alla rete per altre utenze.

Attenzione!

Reti di alimentazione e circuitti elettrici sovraccarichi possono causare disturbi ad altre utenze durante la saldatura. In caso di dubbio, consultare la società di fornitura di energia elettrica.

Fonti di pericolo durante la saldatura ad arco

Esistono numerousi pericolii associati alla saldatura ad arco. è quindi particolarmente importante che il saldatore osservi le seguenti regole per non mettere in pericolo se stesso o gli altri ed evitare danni a persona e appearecchi.

• I lavori sul dato della tensione di rete, ad es. su cavi, spine, prese, ecc., devono essere eseguiti solo da un esperto. Ciò vale in particolare quando si creano cavi intermedi
• In caso di incidente, scollegare immediatamente la sorgente elettrica di saldatura alla rete.
• Se si verificano tensioni di contatto elettrico, spegnere immediatamente l'apparecchio e farlo controllare da un esperto.
• Garantire sempre buoni contatti elettrici sul dato della corrente di saldatura
• Indossare sempre quanti isolanti su entrambé le mani durante la saldatura. Essi protegono dalles scosse elettriche (tensione a vuoto del circuito di saldatura), delle radiazioni dannose (calore e radiazioni UV) nonché dal metallo incandescente e dagli schizzi di scorie.
• Indossare calzature isolanti e robuste, le quali isolino sono in condizioni di bagnato. Le scarpe basse non sono adatte, poiché le gocce di metallo incandescente che cadono causano uszioni.
• Indossare indumenti adatti; nessun capo di abbigliamento sintetico.
• Nonguardare nell'arco elettrico alla essersi protetti gli occhi; utilizzato soltanto uno scudo di protezione da saldatore con vetro di protezione conforme alle disposizioni. L'arco elettrico emette,或者其他 raggi di luce e radiazioni termiche, che provocano abbagliamento o/ostioni,anche raggi UV.

Questa radiazione ultravioletta invisibile
causa, in caso di protezione insufficiente, una
dolorosa inflammazione della congiuntiva,
gia riconoscibile solo dopo alcune ore.
Inoltre, le radiazioni UV hanno effetti dannosi e
ustionanti sulle parti del corpo non protette.

• Occorre informare dei pericolianche colorochesi trovano nelle vicinanze dell'arco elettrico ogli assistenti e fornire loro i mezzi di protezione necessari; all'occurrezza, posizionare pareti protettive.
• Durante la saldatura, in modo particolare all'interno di spazi piccoli, bisogna assicurare un apporto di aria fresca sufficiente, in quanto possono svilupparsi fumo e gas nocivi.
  Non devono essere eseguiti lavori di saldatura in contentitori nei quali si conservano gas, carburanti, oli minerali e simili,anche se questi sono stati svuotati da tempo, in quanto i residui possono dar luogo al pericolo di esplosione.
• Nelle zone a pericolo di esplosione e di incendio, valgono disposizioni particolari.
  Le connessioni saldate che sono esposte a forti sollecitazioni e che devono assolutamente soddisfare i requisiti di sicurezza possono essere eseguite solo da salvatori appositamente formati e certificati. Alcuni esempi sono: Recipienti a pressione, binari, attacchi per rimorchi, ecc.
• I raggi dell'arco possono danneggiare gli occhi e ferire la pelle. Indossa un cappello e occhiali di sicurezza.
• Indossare otoprotettori e indumenti dal collo alto.
• Indossare un casco per la protezione da saldatura e assicurarsi che le impostazioni del filtro siano corrette.
• Indossare una protezione completa per il corpo.

Attenzione

• É fondamentale assicurarsi che il conduttore di protezione negli impiani o dispositivi elettrici possa essere distrutto alla corrente di saldatura in caso di distrazione, ad es. il morsetto di massa èosto sull'alloggiamento della saldatrice, il quale è collegato al conduttore di protezione dell'impiano elettrico. I lavori di saldatura vengono eseguiti su una macchina con collegamento del conduttore di protezione. É quindi possibile saldare sulla macchina senza avervi agganciato il morsetto di massa. In quello caso, la corrente di saldatura fluisce dal morsetto di massa alla macchinatramite il conduttore di protezione.

L'elevata corrente di saldatura può causare la fusione del conduttore di protezione.

• I fusibili delle linee di alimentazione alle prese di rete devono essere conformi alle normative. Secondo queste norme, possono essere utilizzati solo fusibili o dispositivi automatici corrispondenti alla sezione del cavo. Un fusabile eccessivo può provocare un incendio sulla linea o danni all'edificio.
  Non impiegare la saldatrice sotto la pioggia.
  Non impiegare la saldatrice in un ambiente umido.
• Posizione are la saldatrice solo su una postazione pianà.
• L'uscita è misurata a una temperatura ambiente di 20^ . Il tempo di saldatura può risultare ridotto a temperature più elevate.

Pericolo dovuto a scosse elettriche

La scossa elettrica provocata da un elettrodo di saldatura cui ènessere fatale. Non saldare in presenza di pioggia o neve. Indossare quanti isolanti asciutti. Non afferrare l'elettro do a mani nude. Non indossare quanti bagnati o danneggiati. Proteggersi dalle scosse elettriche isolando il pezzo da lavorare. Non aprire l'alloggiamento del dispositivo.

Pericolo dovuto ai fumi di saldatura

L'inalazione dei fumi di saldatura può essere pericolosa per la salute. Non tenere la testa in mezzo al fumo. Usare i dispositivi in aree all'aperto. Impiegare un sistema di ventilazione per la rimozione del fumo.

Pericolo dovuto alle scintille di saldatura

Le scintille di saldatura possono causare un'esplosion o un incendio. Tenere lontano alla saldatura i materiali inflammabili. Non saldare nei pressi di materiali inflammabili. Le scintille di saldatura possono causare incendi. Disporre di un estintore nelle vicinanze e di un osservatore pronto a utilizzato immediatamente. Non saldare su fusti o su qualsiasi altro contentatore chiuso.

Indicazioni di sicurezza specifiche dello schermoda saldatore

• Assicurarsi sempre che lo schermo da saldatore funzioni correttamente con l'ausilio di una sorgente luminosa chiara (per esempio un accendino) prima di iniziare i lavori di saldatura.
• Gli schizzi di saldatura possono danneggiare il vetro di protezione. Sostituire immediatamente vetri di protezione danneggiati o graffiti.
• Sostituire immediatamente i componenti danneggiati, molto sporchi o pieni di schizzi.

L'azionamento dell'apparecchio è consentito solo a personne che hanno compiuto i 16 anni di età.
Familiarizzare con le norme di sicurezza in materia di saldatura. Si prega di osservare altresi leindicazioni di sicurezza della propria saldatrice.
- Indossare sempre lo schermo da saldatore quando si salute. In caso di non utilizzo è possible che si verificchino gravi lesioni alla retina.
- Indossare sempre indumenti di protezione durante la saldatura.
- Non impiegare mai lo schermo da saldatore alla vetro di protezione.
- Sostituire in tempo utile il vetro di protezione per una Buona visibilità e un lavoro alla fatica.

Ambiente con pericolo elettrico aggravato

Durante la saldatura in ambienti con pericolo elettrico aggravato, devono essere osservare le seguenti significazioni di sicurezza.

É possible riscontrare ambienti con pericolo elettrico aggravato, per esempio:

• Nei luoghi di lavoro in cui lo spazio di movimento è limitato cosicché il saldatore si trovi a lavorare in una postura forzata (per esempio inginocchiato, seduto, sdraiato) e aentrare in contatto con partie elettricamente conduttive;
• Nei luoghi di lavoro che sono totalmente o parzialmente conduttori di elettricità e dove sussiste un pericololo elevato dovuto al contatto evitabile o occidentale da parte del saldatore;
• Nei luoghi di lavoro bagnati, umidi o caldi dove l'umidità o la sudorazione riducono significativamente la resistenza della pelle umana e le proprieta isolanti o dei dispositivi di protezione.

La presenza di una Scala metallica o di un'impalcaturacouldo altresi create un ambiente con pericoloelettrico aggravato.

In tali ambienti, occorre usare imbottiture e fodere isolate, e indossare quanti con risvolto e copricapi di pelle o altri materiali isolanti per isolare il corpo dal suolo. Il generatore di saldatura deve essere situato al di fuori dell'area di lavoro o delle superfici elettricamente conduttive e al di fuori della portata del saldatore.

Un'ulteriore protezione contro le scosse dovvute alla corrente di rete in caso di erreore cui assere fornita dall'impiego di un interrottore differenziale che operi con una corrente di dispersione non superiore a 30 mA e che alimenti tutti i dispositivi nelle vicinanze collegati alla rete. L'interruttore differenziale deve essere adatto a tutti i tipi di corrente.

Devono essere prontamente disponibili degli strumenti per una rapida disconnessione elettrica della fonte o del circuito della corrente di saldatura (per esempio un disposativo di arresto di emergenza). Durante l'impiego di saldaticci in condizioni elettricamente pericolose, la tensione di uscita della saldatrice non deve superare i 113 V (valore di picco) in fase di marcia al minimo. Questa saldatrice, per via della tensione di uscita, cui sono essere impiegata in questi casi.

Saldatura in spazi ristretti

La saldatura in spazi ristretti può accomportare il pericolò di gas tossici (pericolo di soffocamento). è consentito saldare in spazi ristretti solo se sono presenti nelle immediate vicinanze persone istruite che possono intervenire se necessario. In quello caso, è necessario che un esperto effettui una valutazione prima dell'inizio del processo di saldatura per determinare quali passaggi sono necessari per garantire la sicurezza del lavoro e quali misure precauzionali devono essere prese durante il processo di saldatura vero e proprio.

Somma delle tensioni a circuito aperto

Se sono in funzione più generatori di saldatura allo stesso tempo, le loro tensioni a circuito aperto possono sommarsi e portare a un pericololo elettrico aggravato. I generatori di saldatura devono essere collegati in modo tale che tale pericololo sia ridotto al minimo. I singoli generatori di saldatura, con i loro controllingi collegamenti separati, devono essere chiaramente contrassegnati per identificare l'appartenenza di casa a quale circuito della corrente di saldatura.

Impiego di imbracature a spalla

Non è consentito saldare se il generatore di saldatura viene trasportato, per esempio con un'imbracatura a spalla.

Questo per prevenire quanto segue:

• Il rischio di perdere l'equilibrio quando si tirano linee o tubi flessibili collegati.

• Il pericolo aggravato di scossa elettrica, poiché il saldatore entra in contatto con la terra quando si impiega un generatore di saldatura di classe I il cui alloggamento è messo a terra dal suo conduzione di protezione.

Indumenti di protezione

• Durante il lavoro, il saldatore deve essere protetto delle radiazioni e delle uszioni su tutto il corpo con indumenti e protezioni per il viso.
• Su entrambé le mani devono essere indossati quanti con risvolto di un materiale adatto (pelle). Devono essere in uno stato perfetto.
• Indossare camici adatti per proteggere gli indumenti da scintille volanti e uszioni. Se il tipo di lavoro, ad es. saldatura sopratesta, lo richiede, è necessario indossare una tutta protettiva e, se necessario, una protezione per la testa.
• L'abbigliamento protettivo e tutti gli accessori utilizzati devono essere conformi alla direttiva "Dispositivi di protezione individuale".

Protezione contro le radiazioni e le usstioni

• Sul luogo di lavoro, utilizzato un avviso che indichi di "Fare attenzione a non guardare nelle fiamme!" per richiamare l'attenzione sul rischio per gli occhi. I luoghi di lavoro devono essere schermati il più possibile in modo che le persone nelle vicinanze siano protette. Tenere le persone non autorizzate lontano dai lavori di saldatura
• Nelle immeditate vicinanze di luoghi di lavoro permanenti, le pareti non devono essere di colore chiaro o brillare. Le finestre devono essere messe in sicurezza contro le radiazioni o i riflessi almeno fino all'altezza della testa, ad es. mediante un rivestimento adeguato.

Classificazione EMC dell'apparecchio

ATTENZIONE! Questo appearecchio di classe A non è destinato all'uso domestico, laddove l'alimentazione di corrente è fornita da unsystema

publico di alimentazione a bassa tensione.
Può essere difficoltà assicurare la compatibilità elettromagnetica in queste aree a causa delle interferenze di radiofrequenza sua condotte che irradiate.

Anche se la saldatrice è conforme ai limiti di emissione stabiliti alla normativa, le saldatrici ad arco possocono comunique causare interferenze elettromagnetice in impianti e apparecchi sensibili. L'utente è responsable delle interferenze causate dall'arco durante la saldatura e l'utente è tenuto ad adottare misure di protezione adeguate.

L'utente deve prestare particolare attenzione a questi aspetti:

Linee di rete, controlo, segnale e telecomunicazione
- Computer e altri apparecchi controllati da
- microprocessor
- Televisioni, radio e altri apparetti di riproduzione
Dispositivi di sicurezza elettronici ed elettrici
- Persone con pacemaker o appearecchi acustici
Dispositivi di misurazione e calibrazione
- Immunità di altri dispositivi nelle vicinanze
L'ora del giorno in cui si esegue il lavoro di saldatura.

Per ridurre le possibili radiazioni di interferenza, si raccomanda:

• Configurare e far funzionare correttamente la saldatrice per ridurre al minimo le possibili emissioni nocive.
• Effettuare regolarmente la manutenzione della saldatrice e mantenerla in buono stato.
• I cavi di saldatura devono essere completamente srotolati e posati nella maniera più parallela possibile sul suolo.
• I dispositiivi e gli impiani messi in pericolo delle radiazioni di interferenza dovrebbero essere rimossi dall'area di saldatura, ove possibile, oppure essere schermati.
• Uso di un filtering electromagneticico che riduce le interferenze elettromagnetiche.

Misure generali di sicurezza

L'utente è responsablee dell'infallazione e dell'utilizzo corretto dell'apparecchio secondo le istruzioni del fabbricante. Se vengono riscontrati dei guasti elettromagnetici, è responsabilità dell'utente risolverli con i mezzi ausiliari tecnici riportati sopra al punto "Avverenza importante sull'allacciamento elettrico".

Avviso! Questo attrezzo elettrico genera un Campo magnetico durante l'esercizio. Tale Campo cui passivi in particolari condizioni.

Per ridurre il rischio di lesioniserie o mortali, si raccomanda alle persona con impianti medici di consultare il proprio medico e il fabbricante dell'impiano medico prima di utilizzare l'attrezzo elettrico.

6. Dati tecnici

Dimensioni L x L x H 370 x 155 x 280 mm

Tensione di rete U1	230V~ / 50/60 Hz
Potenza assorbita P1 5000 W
Tipo di protezione F
Classe di isolamento IP 21S
Tipo di raffreddamento AF
Peso della bobina max. 1 kg

Peso 6,4 kg

Saldatura MIG / a filo animato

Tensione a vuoto U0	87 V~
Tensione di lavoro U2	15,5 - 20 V~
Corrente di saldatura I2	30 - 120 A
Massimo valore nominale della corrente di rete Imax	20 A
Valore efficace della corrente di rete più grande Ioff	8,9 A
Efficienza energetica della fonte di corrente	84%
Assorbimento di corrente in stato di marcia al minimo	10 W
Filo di apporto per saldature Ø	0,6 - 0,9 mm
Fattore di servizio X
20% 120 A
60% 70 A

100% 53 A

Saldatura MMA

Tensione a vuoto U0	87 V~
Tensione di lavoro U2	20,6 - 24,8 V~
Corrente di saldatura I2	15 - 120 A
Massimo valore nominale della corrente di rete Imax	23,6 A
Valore efficace della corrente di rete più grande Ieff	10,5 A
Efficienza energetica della fonte di corrente	85%
Fattore di servizio X
20% 120 A
60% 70 A
100% 53 A

Saldatura LIFT TIG

Tensione a vuoto U0	13 V~
Tensione di lavoro U2	10,6 - 14,8 V~
Corrente di saldatura I2	15 - 120 A
Massimo valore nominale della corrente di rete Imax	15,3 A
Valore efficace della corrente di rete più grande Ieff	6,8 A
Efficienza energetica della fonte di corrente	83%
Assorbimento di corrente in stato di marcia al minimo	10 W
Fattore di servizio X
20% 120 A
60% 70 A
100% 53 A

Con riserva di modifiche tecniche!

7. Disimballaggio

• Aprire l'imballaggio ed estrarre con cautela l'apparecchio.
• Rimuovere il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).
• Controllare se il contento della fornitura è completo.

• Controllare l'apparecchio e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto. In caso di reclami informare immediatamente la ditta trasportatrice. Non si accettano reclami successivi.

• Ove possible, conservare l'imballaggio sono alla scadenza della garanzia.

• Prima dell'impiego familiarizzare con l'apparecchio con l'ausilio delle istruzioni per l'uso.
• Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura. è possibile acquistare i pezzi di ricambio presso il proprio rivenditore specializzato.
• In caso di ordinazioni,indicare i nostri codici di articolii, il tipo e l'anno di costruzione dell'apparecchio.

AVVISO!

L'apparecchio e il materiale di imballaggio non sono gliocattoli per bambini! I bambini non devono gliocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!

8. Struttura

Montaggio dello schermo da saldatore (Fig. 3 + 4)

Montare la manopola (b) sullo schermo da saldatore (c).

Montare il vetro di protezione (a) sullo schermo da saldatore (c).

Chiudere poi i tre lati dello schermo da saldatore piegandoli. Le due parti laterali sono collegate ciascuna alla parte superiore da due pulsanti automatici.

Montaggio della bobina di filo di saldatura (Fig. 5 -8)

• Aprire il coperchio dell'unità di avanzamento del filo spingendo il bloccaggio (d) verso l'alto.
  A Anything, e possibl e vedere l'unita di avanzamento del filo e la bobina di filo di saldatura (Fig. 6).
• Sbloccare il cuscinetto a rulli (f).
• Liberare completamente la bobina di filo dall'imballaggio in modo tale che possa essere srotolata alla problema.
• Rimontare la bobina di filo nel cuscinetto a rulli accertandosi che la bobina venga srotolata sul lato della guida del filo (g).
• A quello punto premere la vite di regolazione (h) versuso il basso e ribaltare il rullo di pressione (j) versuso l'alto. (Fig. 7)

• Aprire il coperchio (i) per controllare il rullo di avanzamento.

• Il rispetto spessore del filo è indicato sul lato superiore del rullo di avanzamento; se la dimensione specificata non corrisponde allo spessore effettivo del filo, ruotare il rullo di avanzamento e sostituirlo, se necessario.

• Rimuovere a questo punto l'estremità del filo dal bordo della bobina e spezzarla con pinze diagonali oppure con delle tronchesi, accertandosi che il filo non si srotoli.
• A questo punto guidare il filo atraverso la guida del filo (g) lungo il rullo di avanzamento nel supporto del pacchetto di tubi flessibili (Fig. 7).
• Stringere di nuovo il rullo di pressione (j).
• Rimuovere l'uglio della torcia (n) semplicamente extraendolo. Ruotareanche la punta di fatto () ed estrarla.
• Disporre il pacchetto di tubi flessibili (10) il più dritto possibile davanti alla saldatrice.
• Accendere la saldatrice portando l'interrottore ON/OFF (1) in posizione "ON".
• Premere quando il tasto della torcia (9) per attivare l'avanzamento del filo. Tenere premuto il tasto fino a quando il filo non esce alla parte frontale della torcia. Prestareattenzione al rullo di avanzamento: se gira, serrare il rullo di pressione (j) con la vite di regolazione (h).

Durante l'opération, non toccare la salmatrice: sussiste il pericolo di lesioni!

Non appena il filo sporge per ca. 5 cm, rilasciare il tasting della torcia. Specnere poi di nuovo l'apparecchio e scollegare la spina elettrica!
- A questo punto riavvitare la punta di contatto (m), assicurandosi che la punta di contatto corrisponda al diametro del filo di saldatura utilizzato.
- Infine, rimontare l'ugello della torcia (n).

Fissare la bombola del gas (Fig. 8)

Aprirle coperchio (e) spingendo il bloccaggio (d) verso l'alto. Porre la bombola del gas (k) nell'apparecchio e avvitare la bombola nell'attacco esistente.

Fissare la bombola del gas (k) con le cinghie di tensione fornite nell'apparecchio.

9. Prima della messa in funzione

Pulsante di selezione del metododi saldatura (17) Utilizzare il pulsante di selezione del metododi saldatura è possibile selezionare il metododi saldatura che si desidera utilizzato.

Potenziometro per la tensione di saldatura (15)

Con il potenziometro per la tensione di saldatura è possibile regolare la tensione di saldatura nel metododi saldatura MIG. Nel metododi saldatura MMA si regola l'Arc Force.

Potenziometro per l'avanzamento del filo (16)

Con il potenziometro è possibile regolare la tensione di saldatura nei metodi di saldatura MMA e LIFT TIG. Nel metododi saldatura MIG, è possibile utilizzato per regolare l'avanzamento del filo.

10. Messa in funzione

Attenzione!

Prima della messa in funzione è obbligatorio montare completamente l'apparecchio!

Avvertenza: A seconda dell'applicazione, sono necessari diversi fili di saldatura. Con quello apparecchio si possono utilizzato fili di saldatura con un diametro di 0,6 - 0,9 mm.

Il rullo di avanzamento, l'ugello di saldatura e la sezione del filo devono sempre essere compatibili fra loro. L'apparecchio è adatto per bobine di filo fino a un massimo di 1000 g.

Regolazione dell'apparecchio per la saldatura con gas di protezione

1 Selezionare la funzione di saldatura MIG (20) sul pulsante di selezione (17).

2 a. Collegare il morsetto di messa a terra (5) al polo negativo (4) e bloccare la spina ruotandola in senso orario.

b. Collegare il cavo per ilchio di polarità (6) al polo positivo (3) e bloccare la spina ruotandola in senso orario.
c. Inserire il filo di saldatura appropriato e aprire la valvola di pressione (11) sul retro dell'apparecchio.

3 Collegare il cavo di rete e attivare l'alimentazione di corrente; dopo aver collegato il cavo di messa a terra, è possibile iniziare a saldare.

Saldatura MIG

• Collegare il morsetto di messa a terra (5) al pezzo da lavorare sul quale va effettuata la saldatura. Assicurarsi che vi sia un buon contatto elettrico.
  Ruggine e vernice devono essere rimosse dal pezzo da lavorare nel punto da saldare.

• Selezionare la corrente di saldatura desiderata in base al diametro del filo di saldatura, allo spessore del materiale e alla profondità di penetrazione desiderata.

• Guidare l'ugello della torcia (7) sino al punto del pezzo da lavorare sul quale va effettuata la saldatura e tenere lo schermo protettivo da saldatore davanti al viso.
• Azionare il pulsante della torcia (9) per alimentare il filo di saldatura. Quando l'arco brucia, l'apparecchio alimentata il filo di saldatura nel bagno di saldatura.
• La regolazione ottimale della corrente di saldatura viene determinata mediante test su un pezzo di prova. Un arco ben regolato presente un ronzio sommesso e uniforme.
• In caso di sferragliamento brusco o intenseo, passare a un livello di potenza più alto (aumentare la corrente di saldatura).
• Se la pepita di saldatura è abbastanza grande, la torcia (8)iene guidata lentamente lungo il bordo desiderato. La distance tra l'ugello della torcia e il pezzo da favorare deve essere la più breve possibile (in nessun caso superiore a 10 mm).
• Se necessario, ruotarlo leggermente per allargare il bagno di saldatura. Per i meno esperti, la prima difficoltà è create un arco adatto. A tal fine, è necessario regolare correttamente la corrente di saldatura.
• La profondità di penetrazione (corrisponde alla profondità del cordone di saldatura nel materiale) deve essere la più profonda possibile, ma il bagno di saldatura non deveattraversare il pezzo da lavorare.
• Se la corrente di saldatura è troppo Bassa, il filo di saldatura non può fondersi correttamente. Di conseguenza, il filo di saldatura si immerger ripetutamente nel bagno di saldatura sono a raggiungere il pezzo da lavorare.
• La scoria può essere rimossa dal cordone solo dopo che si è raffreddata. Per continuare una saldatura su un cordone interrotto:
• Rimuovere innanzitutto le scorie in corrispondenza del punto di fatto.
• Se si prosegue la saldatura con un cordone interrotto, occorre rimuovere prima la scoria nel punto di attacco

Creare il cordone di saldatura

Cordone saldato a punti o saldatura a punti

La torciaiene spinta in avanti. Riusltato: la profondità di penetrazione è minore, la larghezza del cordone maggiore, il tallone superiore del cordone (superficie visibile della saldatura) più piatto e la tolleranza dei difetti di giunzione (erreore di fusione del materiale) maggiore.

Cordone di trascinamento e saldatura a trazione

La torcia viene allontanata dal cordone di saldatura.
Risultato: profondità di penetrazione maggiore, larghezza del cordone minore, tallone superiore del cordone più alto e tolleranza dei difetti di giunzione minore.

Giuntisaldati

Esistono due tipi fondamenti di giunti nella Tecnologia della saldatura:

il giunto di saldatura di testa (angolo esterno) e il giunto di saldatura ad angolo (angolo interno e sovrapposizione).

Giunti di saldatura di testa

Per i giunti di saldatura di testa sono a 2mm di spessore del materiale, i bordi di saldatura vengono accostati completeness. Per spessori maggiori, occorre optare per una distance di 0,5 - 4 mm. La distance ideale dipende dal materiale saldato (alluminio o acciaio), alla composizione del materiale e dal tipo di saldatura scelto.

Tale distanza dovrebbe essere determinata su un pezzo da lavorare di prova.

Giunti piatti di saldatura di testa

Le saldature andrebbero eseguite alla interruzioni e con una profondità sufficiente, pertanto è estremamente importante una buona preparazione. La qualità del risultato di saluteatura è influenzata da: l'intensità di corrente, la distance tra i bordi di saluteatura, l'inclinazione della torcia e il diametro del filo di saluteatura. Più inclinata è la torcia rispetto al pezzo da lavorare, maggiore è la profondità di penetrazione e viceversa.

Giunti di saldatura ad angolo

Una saldatura ad angolo sussiste quando i peszi da lavorare sono perdicolari l'uno all'altro. Il cordone dovrebbe ave la forma di un triangolo equilatero con una leggera gola.

Giunti saldati per sovrapposizione

La preparazione più comune è quella con bordi di saldatura dritti. É possibile dissolverve la saldatura con una normale saldatura angolare. I due pezzi da lavorare devono essere accostati il più vicino POSSIBLE.

Perpreventivare o ridurre le deformazioni che possono verificarsi durante l'indurimento del materiale, è bene fissare con un dispositivo i pezzi da lavorare. Evitare di irrigidire la struttura saldata per evitare fratture nella saldatura. Queste difficoltà sono essere ridotte seussiste la possibilità di ruotare il pezzo da lavorare in modo tale che la saldatura possa essere effettuata in due passate contrapposte.

Diametro del filo in mm x 10 = flusso di gas in l/min Per un filo di 0,8 mm, per esempio, quello risultata in un valore di circa 8 l/min.

Regolazione dell'apparecchio per la saldatura除去 gas di protezione

Se si utilizes un filo animato con gas di protezione integrato, non è necessario alimentare un gas di protezione esterno.

• Connette innanzitutto ilchio di polarità (6) a quello con polo negativo (4). Bloccare la spina ruotandola in senso orario.
• Connette quindi il morsetto di messa a terra (5) con il correspondente al polo positivo (3) e ruotare l'attacco in senso orario per fissarlo.
• Inserire il filo animato come descrizione al punto "Montaggio della bobina di filo di saldatura".

Regolazione dell'apparecchio per la saldatura con elettrodo a bastoncino

1 Selezionare la funzione di saldatura MMA (18) sul pulsante di selezione (16).
2 Collegare il cavo di messa a terra (5) al punto di attacco contrassegnato sul polo positivo (3) e bloccare la spina ruotandola in senso orario.
3 Successivement, connetter il cavo di saldatura al polo negativo (4) e bloccare la spina ruotandola in senso orario. AVVISO! La polarità dei fili può variar! Tutte le informazioni relative alla polarizzazione devono essere riportate sull'imballaggio degli elettrodi forniti dal fabbricante!
4 A quello punto è possibile collegare il cavo di rete e attivare l'alimentazione di corrente; dopo aver collegato il cavo di messa a terra alla saldatrice, è possibile iniziare il lavoro.

Saldatura MMA

• Prepare l'apparecchio come descripto precedentamente in "Regolazione dell'apparecchio per la saldatura con elettrodo a bastoncino".
• Indossare indumenti protettivi adeguati secondo le specifiche e preparare la postazione di lavoro.
• Collegare il morsetto di messa a terra (5) al pezzo da lavorare.
• Serrare l'elettro do nel porta-elettro do (disponibile come opzione).
• Accendere l'apparecchio impostando l'interruttore ON/OFF (1) in posizione "I" ("ON").
• Selezionare la modalità "MMA" azionando il tasting di selezione (17) finché non si illumina l'indicatore luminoso accanto a "MMA (18)".
• Regolare la corrente di saldatura con il potenziometro di regolazione della corrente di saldatura (15) in base all'elettrodo utilizzato.
• Tenere lo schermo protettivo da saldatore davanti al viso e iniziare a saldare.
• Per terminare l'operazione, impostare l'interruttore ON/OFF (1) in posizione "O" ("OFF").

Elettrodo Ø (mm) Corrente di saldatura (A)

1,6 25 - 40 A

2 40 - 60 A

2,5 50 - 80 A

3,2 80 - 130 A

Attenzione! Il morsetto di messa a terra (5) e il porta-elettrodo/l'elettrodo non devono entrare in contatto diretto.

Attenzione!: Non tamponare l'elettrodo sul pezzo da lavorare. Ciò potrebbe danneggiarlo e renderè difficile l'accensione dell'arco. Non appena l'arco si è acceso, cercare di mantenere una distanza dal pezzo da lavorare che corrisponda al diametro dell'elettrodo utilizzato. La distanza deve essere mantenuta il più costante possibile durante la saldatura. L'inclinazione dell'elettro do nella direzione di lavoro dovrebbe essere di 20-30 gradi.

Attenzione!: Utilizzare sempre delle pinze per rimuovere gli elettrodi usati o per spostare i pezzi caldi. Si osservi che il porta-elettrodo deve sempre essere deposito su una superficie isolante dopo la saldatura. La scoria può essere rimossa dal cordone solo dopo che si è raffreddata. Per continuare una saldatura su un cordone interrotto:

• Rimuovere innanzitutto le scorie in corrispondenza del punto di attacco.
  L'arco viene acceso nella giuntura, condotto al punto di collegamento, il opportunamente fuso e poi continuato.

Attenzione! Il lavoro di saldatura genera calore. Pertanto, è necessario lasciare che la saldatrice funzioni con marcia al minimo per almeno mezz'ora dopo l'utilizzo. In alternatively, lasciar raffreddare l'apparecchio per un'ora. L'apparecchio può essere imballato e stoccato solo una volta che la temperatura dell'apparecchio si è normalizzata.

Attenzione!: Una tensione inferiore del 10% rispetto alla tensione nominale di ingresso della saldatrice cui lo comportare le seguenti consequences:

• La corrente dell'apparecchio diminuisce.
  L'arco si interrompe o diventa instabile.

Attenzione!

Le radiazioni dell'arco possono causare inflammazioni oculari e uszioni cutanee
Scorie a spruzzo e fuse posso nco causare ferite oculari e ustioni
- Montare lo schermo protettivo da saldatore come descritto in "Montare lo schermo da saldatore".

È consentito utilizzato esclusivamente i cavi di saldatura compresi nel contento della fornitura. Scegliere tra saldatura a punti e quella a trazione. Di seguito è rappresentata l'influsso della direzione del movimento sulle proprieta del cordone di saldatura:

	Saldatura a punti
Penetrazione minore
Larghezza del cordone di saldatura	maggiore
Tallone di saldatura più	piatto
Presenza di difetti di saldatura	maggiore

	Saldatura a trazione
Penetrazione maggiore
Larghezza del cordone di saldatura	minore
Tallone di saldatura più alto
Presenza di difetti di saldatura	minore

Avvertenza: La decisione su quale tipo di saldatura si piu adeguata verrà presa autonomamente una volta saldato un pezzo di prova.

Avvertenza: Quando l'usura dell'elettro do è completa,\ questo delve essere sostituito.

Metodo di saldatura LIFT TIG (il pacchetto di tubi flessibili non è compreso nel contento della fornitura)

Per la saldatura LIFT TIG, si prega di seguire le specifiche relative alla propria torcia LIFT TIG. La modalità LIFT TIG più essere selezionata azionando il tasting di selezione (17). Selezionare a tal fine la posizione "LIFT TIG" (19).

11. Allacciamento elettrico

L'allacciamento alla rete del cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme.

Cavo di alimentazione elettrica difettoso

Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.

Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione vengono fatti passareattraverso finestre o interstizi di porte.
• Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.
• Tagli causati dal transito sui cavi di alimentazione.
  Danni all'isolamento causati delle operazioni di distacco alla presa a parete.
  Cricche a causa dell'invecchiamento dell'isolamento.

Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolò mortale a causa dei danni all'isolamento.

Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controlo, il cavo di alimentazione non sia collegato alla rete elettrica.

I cavi di alimentazione elettrica devono essere conformi alle disposizioni VDE e DIN pertinenti. Utilizzare sostanto i cavi di alimentazione con la dicitura H05RR-F.

La stampa della denominazione del modello sul cavo di alimentazione è obbligatoria.

• La tensione di alimentazione deve essere di 230V
• I cordoni di prolunga fino a 25m di lunghezza devono avere una sezione di 2,5 millimetri quadrati.

Gli allacciamenti e le riparazioni all'impiano elettrico possono essere eseguiti soltanto da un elettricista qualificato.

In caso di domande indicare i seguenti dati:
- Dati della piastrina indicatrice della macchina

12. Manutenzione e pulizia

Pericolo!

Prima di tutti gli interventi di pulizia staccare la spina di alimentazione.

Avvertenza: La saldatrice deve essere mantenuta e revisionata regolarmente per garantirne il corretto funzionamento e il rispetto dei requisiti di sicurezza. Un funzionamento improprio e scorretto cui provocare guasti e danni all'apparecchio.

• Prima di eseguire qualsiasi lavoro di pulizia sulla saldatrice, scollegare il cavo di rete 8 alla presa di corrente in modo che l'apparecchio sia scollegato in modo sicuro dal circuito.
• Pulire regolarmente l'esterno della saldatrice e dei loro accessori. Rimuovere lo sporco e la polvere mediate aria, lana per pulire o una spazzola.

Avvertenza: I seguenti lavori di manutenzione possono essere eseguiti solo da personale qualificato.

• Il regolatore di corrente, il disposativo di messa a terra, le linee interne, il disposativo di accoppiamento della torcia di saldatura e le viti di regolazione devono essere sottoposti a regolare manutenzione. Serrare nuovamente le viti allentate e sostituire le viti arrugginite.

• Verificare regolarmente le resistenze di isolamento della saldatrice. Impiegare a tal fine il disposativo di misurazione appropriato.

• In caso di difetto o qualora sia necessario sostituire parti dell'apparecchio, si prega di rivolgersi al personale specializzato competente.

All'interno dell'apparecchio non vi sono altri componenti da sottoporre a manutenzione.

Informazioni sulle riparazioni

Occorre notare che in questo prodotto i seguenti componenti sono soggetti a naturale usura o usura legata all'uso e sono richiesti i seguenti peszi come materiali di consumo.

Pezzi soggetti a usura*: Morsetto di messa a terra, punta di contatto, ugello della torcia

• non necessariamente compreso nell'ambito della fornitura!

I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trovava in prima pagina.

13. Stoccaggio

Conservare l'apparecchio e i loro accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile a bambini. La temperatura di stoccaggio ideale è compresa tra 5 e 30^ . Conservare l'attrezzo nel suo imballaggio originale. Coprire l'attrezzo per proteggerlo da polvere o umidità. Conservare le istruzioni per l'uso nei pressi dell'attrezzo.

14. Smaltimento e riciclaggio

Il presente dispositivo è imballato in modo da evitare danni di trasporto. L'imballaggio è realizazo con una materia prima e cui quindi essere riutilizzato o riciclato.

Il dispositorio e i relativi accessori sono composti da diversi materiale, come ad es.

metallo e plastica. Portare i componenti difettosi presso un centro di smaltimento per rifiuti speciali.

Chiedere informazioni ad un negotio specializzato o presso l'amministrazione comunale!

Non smaltire i dispositivi usati insieme ai rifiuti domestici!

Questo symbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici come da direttiva per gli strumenti elettrici ed elettronici usati (2012/19/UE) e in base alle leggi

nazionali. Questo prodotto deve essere consegnato presso un apposto centro di raccolta. Questo più essere eseguito per es. restituendo il prodotto vecchio all'atto dell'acquisto di un prodotto simile o segnandolo presso un centro di raccolta autorizzato al riclaggio di strumenti elettrici ed elettronici usati. La manipolazione impropria di rifiuti di apparecchiature cui ripercuotersi negativamente sull'ambiente e sulla salute umana a causa di sostanze potenzialmente pericolose spesso contenate nei rifiuti di apparecchiature. Uno smaltimento corretto del prodotto contribuisce inoltre a sfruttare in modo efficiente le risorse. Le informazioni sui centri di raccolta per dispositivi usati sono reperibili presso la propria amministration comunale, l'azienda municipalizzata per la nettezza urbana, un centro autorizzato allo smaltimento di strumenti elettrici ed elettronici usati o presso il servizio di nettezza urbana.

15. Risoluzione dei guasti

La segunte tabella indica dei sintomi di malfunzionamento e descrive come porvi rimedio, qualora la macchina non funzionasse correttamente. Se non si riesce a localizzare e risolverve il problema, rivolgersi all'officina del servizio assistenza.

Guasto Possibile causa Rimedio
Non lasciare che la macchina venga avviata	Tensione di rete assente	Controllare la presa di corrente, il cavo di rete, il cavo, la spina elettrica; farli eventualmente riparare da un elettricista qualificato.
	Il fusibile principale è intervento	Controllare il fusibile principale
	Interruttore ON / OFF difettoso	Riparazione da parte del servizio clienti
Nessuna scintilla di accensione	Morsetto di messa a terra non collegato all'apparecchio	Collegare il morsetto di messa a terra alla saldatrice
	Morsetto di massa non applicato al pezzo da lavorare	Applicare il morsetto di massa al pezzo da lavorare
Non è possibile far funzionare la macchinaanche se la spia di controllo del funzionamento è illuminata	Pacchetto di tubi flessibili allentato	Stringere il pacchetto di tubi flessibili
	Connessione insufficiente tra il morsetto di messa a terra e il pezzo da lavorare	Assicurarsi che l'area in cui è fissato il morsetto di messa a terra sua pulita, in metallo privo di residui e primo di sporco, vernice e olio.
Non è possibile far funzionare la macchina poiché la spia di controllo del surriscaldamento è illuminata	La macchina è surriscaldata	Lasciare raffreddare la macchina
	Il fattore di servizio o l'intensità di corrente sono excessivi	Ridurre il fattore di servizio o l'intensità di corrente
Arco / potenza di saldatura irregolare	Attacchi alletti Verificare gli attacchi e pulirli
	Polarità errata Collegare la polarità corretta
	Il pezzo da lavorare èverniciato o sporco	Pulire a fondo il pezzo da lavorare fino a quando la superficie non risultta metallica, prima di residui, sporco e vernice.

Vizi evidenti vanno segnalati entro 8 giorni da licezione della merce, altrimenti decadono tutti i diritti dellacquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dellacquirente, garantiamo per le nostre machine per tutto il periodo legale di garanzia a decorrere alla consegna in maniera tale che sostitiamo Gratisamente qualsi asi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale nei stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dellacquirente. Sono esclude prestese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
