Typ produktu	Elektryczna spawarka łukowa
Marka	Scheppach
Model	WSE1100
Napięcie zasilania	230 V ~ 50/60 Hz
Prąd spawania	20 - 160 A (regulowany)
Współczynnik pracy	25% przy 160 A, 60% przy 100 A, 100% przy 80 A
Napięcie biegu jałowego (U0)	85 V
Sprawność energetyczna	85%
Pobór mocy na biegu jałowym	0 W
Waga	6,6 kg
Klasa ochronności	IP21S
Klasa izolacji	B
Ochrona termiczna	Tak (lampka kontrolna)
Wentylator chłodzący	Tak
Rodzaj spawania	Ręczne spawanie łukowe elektrodą otuloną (MMA)
Materiały spawalne	Stal węglowa, stal stopowa, stal nierdzewna, miedź, aluminium, tytan, itp.
Średnice elektrod	1,6 - 4,0 mm
Dołączone akcesoria	Uchwyt elektrody, zacisk masowy, maska spawalnicza z szybką, szczotka/młotek, pasek na ramię, 3 elektrody
Konserwacja i czyszczenie	Odłącz przed czyszczeniem; przedmuchaj kurz, sprawdź kable i połączenia
Cięrci zużywające się	Uchwyt elektrody, zacisk masowy
Naprawialność	Tylko przez wykwalifikowany personel
Gwarancja	Zgodnie z przepisami (zgłoszenie wad w ciągu 8 dni)
Normy	EN 60974-1, CE

Często zadawane pytania - WSE1100 SCHEPPACH

Jak ustawić prąd spawania w spawarce Scheppach WSE1100?

Użyj potencjometru (2) znajdującego się na panelu przednim, aby ustawić prąd w zakresie 20-160 A. Ustawienie zależy od średnicy elektrody: na przykład dla elektrody 2,5 mm ustaw prąd między 60 a 110 A.

Jakich elektrod mogę używać z tą spawarką?

Spawarka akceptuje elektrody otulone (pręty) o średnicy 1,6-4,0 mm. Prąd spawania należy dostosować zgodnie z tabelą w instrukcji.

Jak podłączyć kable spawalnicze?

Podłącz kabel uchwytu elektrody (9) do szybkozłącza dodatniego (6), a kabel masowy (10) do szybkozłącza ujemnego (7). Obróć wtyczki zgodnie z ruchem wskazówek zegara, aby zablokować. Upewnij się, że urządzenie jest odłączone podczas podłączania.

Co zrobić, gdy zaświeci się kontrolka ochrony termicznej?

Kontrolka wskazuje przegrzanie. Natychmiast przerwij spawanie i pozostaw urządzenie do ostygnięcia, aż kontrolka zgaśnie. Sprawdź, czy szczeliny wentylacyjne nie są zatkane.

Jakie są podstawowe zasady bezpieczeństwa podczas spawania?

Zawsze noś maskę spawalniczą z odpowiednim filtrem, suche rękawice izolacyjne, odzież ochronną odporną na płomienie oraz buty izolacyjne. Zapewnij dobrą wentylację. Nigdy nie spawaj w deszczu ani w wilgotnym środowisku.

Jak konserwować spawarkę Scheppach WSE1100?

Odłącz urządzenie przed czyszczeniem. Wyczyść zewnętrzną część sprężonym powietrzem lub szczotką. Regularnie sprawdzaj stan kabli i połączeń. Wewnętrzne prace konserwacyjne należy zlecić profesjonaliście.

Jakie jest napięcie biegu jałowego i czy jest niebezpieczne?

Napięcie biegu jałowego wynosi 85 V, co może być niebezpieczne. Unikaj bezpośredniego kontaktu z częściami pod napięciem. Zawsze używaj rękawic izolacyjnych i dbaj o to, aby osoby nieupoważnione pozostały w bezpiecznej odległości.

Jak transportować i przechowywać spawarkę?

Do transportu używaj dołączonego paska na ramię. Przechowuj w suchym, ciemnym i mroźnym miejscu, w temperaturze od 5 do 30 °C. Chroń przed kurzem i wilgocią, najlepiej w oryginalnym opakowaniu.

Co zrobić, jeśli maszyna nie uruchamia się?

Sprawdź gniazdko sieciowe, bezpiecznik główny i przełącznik. Jeśli bezpiecznik główny jest wyłączony, zresetuj go. Jeśli problem nie ustąpi, skontaktuj się z wykwalifikowanym elektrykiem lub serwisem.

Czy mogę spawać różne metale, takie jak aluminium czy stal nierdzewna?

Tak, spawarka Scheppach WSE1100 może spawać aluminium, stal nierdzewną i inne metale, pod warunkiem użycia odpowiednich elektrod. Skonsultuj się z zaleceniami producenta dotyczącymi doboru elektrod i ustawienia prądu.

INSTRUKCJA OBSŁUGI WSE1100 SCHEPPACH

Pripojenie na napájacie vedenie

Objaśnienie symboli na urządzeniu

Użycie symboli w instrukcji obsługi ma na celu zwrócenie uwagi na potencjalne zagrożenia. Należy doskonale zrozumieć symbole bezpieczeństwa oraz wszelkie towarzyszące im wyjaśnienia. Same w sobie ostrzeżenia nie eliminują zagrożenia i nie zastępują poprawnych działań zapobiegającym wypadkom.

	Przed uruchomieniem należy przeczytać niniejszą instrukcję obsługi i przestrzegać wskazówek bezpieczeństwa!
EN 60974-1	Europejska norma dla urządzeń spawalniczych do spawania ręcznego łukowego z ograniczonym czasem włączenia.
	Jednofazowy statyczny prostownik transformatorowy przetwornicy częstotliwości
	Symbol spawania ręcznego łukowego elektrodą otuloną
	Prąd stały
	Nadaje się do spawania w warunkach zwiększonego zagrożenia elektrycznego
1~50-60Hz	Wejście sieciowe; liczba faz oraz symbol prądu przemiennego i wartość znamionowa częstotliwości
U0	Znamionowe napięcie jałowe
U1	Napięcie sieciowe
X	Czas włączenia
I2	Prąd spawania
U2	Napięcie spawania [V]
I_max	Maksymalny prąd sieciowy, wartość znamionowa
I_eff	Wartość efektywna maksymalnego prądu sieciowego [A]
IP21S	Stopień ochrony
B	Klasa izolacji
	Ostrożnie! Niebezpieczeństwo porażenia prądem!
	Porażenie prądem z elektrody spawalniczej może być śmiertelne
	Wdychanie dymu spawalniczego może zagrażać zdrowiu.
	Pola elektromagnetyczne mogą zakłócać działanie rozruszników serca.
	Iskry spawalnicze mogą spowodować wybuch lub pożar.
:	Strumienie łuku mogą uszkodzić oczy i spowodować obrażenia skóry.
	Nie używać urządzenia na zewnątrz oraz nigdy podczas deszczu!
⚠ Uwaga!	Miejsca w niniejszej instrukcji obsługi, które dotyczą bezpieczeństwa użytkownika, zostały oznaczone następującym znakiem

Spis treści: Strona:

1. Wprowadzenie 139
2. Opis urządzenia (rys. A).... 139
3. Zakres dostawy 139
4. Użycie zgodne z przeznaczeniem.... 139
5. Ważne wskazówki 140
6. Dane techniczne 145
7. Rozpakować.... 145
8. Montaż / Przed uruchomieniem 145
9. Uruchomienie....145
10. Przyłącze elektryczne 146
11. Konserwacja i czyszczenie.... 147
12. Transport.... 147
13. Przechowywanie.... 147
14. Utylizacja i recykling 147
15. Pomoc dotycząca usterek 148

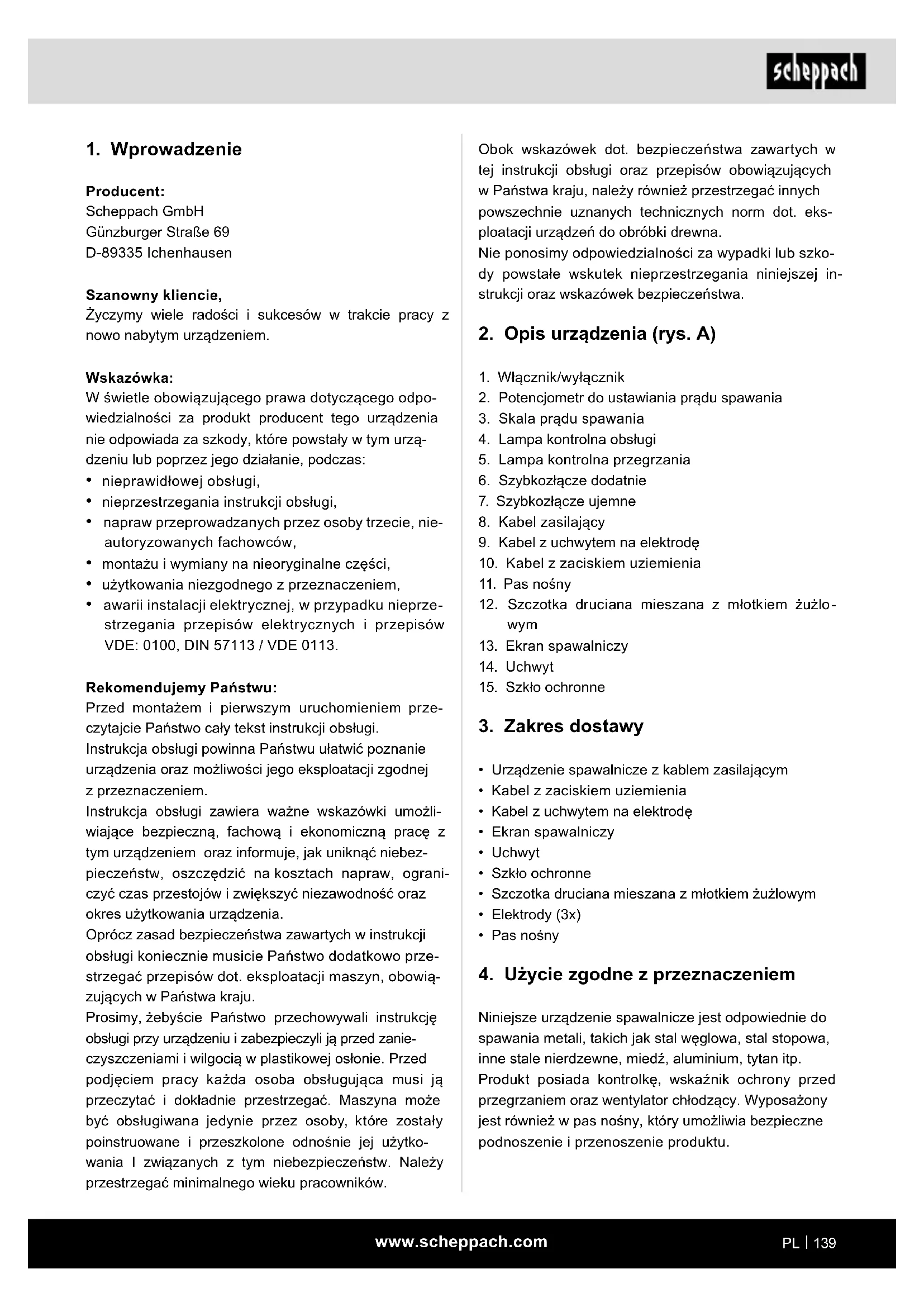

1. Wprowadzenie

Producent:

Scheppach GmbH

Życzymy wiele radości i sukcesów w trakcie pracy z nowo nabytym urządzeniem.

Wskazówka:

W świetle obowiązującego prawa dotyczącego odpowiedzialności za produkt producent tego urządzenia nie odpowiada za szkody, które powstały w tym urządzeniu lub poprzez jego działanie, podczas:

• nieprawidłowej obsługi,
• nieprzestrzegania instrukcji obsługi,
• napraw przeprowadzanych przez osoby trzecie, nie-autoryzowanych fachowców,
• montażu i wymiany na nieoryginalne części,
• użytkowania niezgodnego z przeznaczeniem,
• awarii instalacji elektrycznej, w przypadku nieprzestrzegania przepisów elektrycznych i przepisów VDE: 0100, DIN 57113 / VDE 0113.

Rekomendujemy Państwu:

Przed montażem i pierwszym uruchomieniem przeczytajcie Państwo cały tekst instrukcji obsługi.

Instrukcja obsługi powinna Państwu ułatwić poznanie urządzenia oraz możliwości jego eksploatacji zgodnej z przeznaczeniem.

Instrukcja obsługi zawiera ważne wskazówki umożliwiające bezpieczną, fachową i ekonomiczną pracę z tym urządzeniem oraz informuje, jak uniknąć niebezpieczeństw, oszczędzić na kosztach napraw, ograni-czyć czas przestojów i zwiększyć niezawodność oraz okres użytkowania urządzenia.

Oprócz zasad bezpieczeństwa zawartych w instrukcji obsługi koniecznie musicie Państwo dodatkowo przestrzegać przepisów dot. eksploatacji maszyn, obowiązujących w Państwa kraju.

Prosimy, żebyście Państwo przechowywali instrukcję obsługi przy urządzeniu i zabezpieczyli ją przed zanieczyszczeniami i wilgocią w plastikowej osłonie. Przed podjęciem pracy każda osoba obsługująca musi ją przeczytać i dokładnie przestrzegać. Maszyna może być obsługiwana jedynie przez osoby, które zostały poinstruowane i przeszkolone odnośnie jej użytkowania I związanych z tym niebezpieczeństwa. Należy przestrzegać minimalnego wieku pracowników.

Obok wskazówek dot. bezpieczeństwa zawartych w tej instrukcji obsługi oraz przepisów obowiązujących w Państwa kraju, należy również przestrzegać innych powszechnie uznanych technicznych norm dot. eksploatacji urządzeń do obróbki drewna.

Nie ponosimy odpowiedzialności za wypadki lub szkody powstałe wskutek nieprzestrzegania niniejszej instrukcji oraz wskazówek bezpieczeństwa.

2. Opis urządzenia (rys. A)

1. Włącznik/wyłącznik
2. Potencjometr do ustawiania prądu spawania
3. Skala prądu spawania
4. Lampa kontrolna obsługi
5. Lampa kontrolna przegrzania
6. Szybkozłącze dodatnie
7. Szybkozłącze ujemne
8. Kabel zasilający
9. Kabel z uchwytem na elektrodę
10. Kabel z zaciskiem uziemienia
11. Pas nośny
12. Szczotka druciana mieszana z młotkiem żużlowym
13. Ekran spawalniczy
14. Uchwyt
15. Szkło ochronne

3. Zakres dostawy

• Urządzenie spawalnicze z kablem zasilającym
  • Kabel z zaciskiem uziemienia
  • Kabel z uchwytem na elektrodę
• Ekran spawalniczy
• Uchwyt
• Szkło ochronne
• Szczotka druciana mieszana z młotkiem żużlowym
• Elektrody (3x)
• Pas nośny

4. Użycie zgodne z przeznaczeniem

Niniejsze urządzenie spawalnicze jest odpowiednie do spawania metali, takich jak stal węglowa, stal stopowa, inne stale nierdzewne, miedź, aluminium, tytan itp.

Produkt posiada kontrolkę, wskaźnik ochrony przed przegrzaniem oraz wentylator chłodzący. Wyposażony jest również w pas nośny, który umożliwia bezpieczne podnoszenie i przenoszenie produktu.

Maszynę wolno użytkować wyłącznie zgodnie z jej przeznaczeniem. Każde użycie wykraczające poza to jest niezgodne z przeznaczeniem. Za wynikające z tego szkody i obrażenia wszelkiego rodzaju odpowiada użytkownik/operator, a nie producent.

Obsługa urządzenia może być wykonywana wyłącznie przez osoby wykwalifikowane (osoby, które dzięki swojemu wykształceniu zawodowemu, doświadczeniu i znajomości odpowiednich urządzeń są w stanie ocenić powierzonać im pracę i rozpoznać możliwe zagrożenia) lub osoby poinstruowane (osoby, które zostały poinstruowane o powierzonej im pracy i o możliwych uszkodzeniach).

Należy pamiętać, że zgodnie z przeznaczeniem nasze urządzenia nie zostały skonstruowane do użytku komercyjnego, rzemieślniczego lub przemysłowego. Nie ponosimy odpowiedzialności w przypadku, gdy urządzenie jest stosowane w zakładach komercyjnych, rzemieślniczych i przemysłowych oraz do podobnych działalności.

5. Ważne wskazówki

⚠ OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i instrukcje oraz przestudiować wszystkie ilustracje i parametry techniczne dostarczone wraz z niniejszym narzędziem elektrycznym. Nieprzestrzeganie poniższych wskazówek bezpieczeństwa i instrukcji może doprowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń.

Koniecznie przestrzegać ⚠ UWAGA!

Używać urządzenia tylko zgodnie z jego przeznaczeniem opisanym w tej instrukcji.

Nieprawidłowa obsługa tego urządzenia może być niebezpieczna dla osób, zwierząt i mienia. Użytkownik urządzenia jest odpowiedzialny za bezpieczeństwo własne i innych osób:

• Koniecznie przeczytać instrukcję użytkowania i przestrzegać przepisów.
• Naprawy il/ub prace konserwacyjne mogą być wyko- nywane wyłącznie przez wykwalifikowany personel.
• Dozwolone jest tylko stosowanie zawartych w zakresie dostawy przewodów spawalniczych lub rekomendowanych przez producenta akcesoriów.

• Należy zapewnić odpowiednią pielęgnację urządzenia

• W czasie pracy urządzenia nie wolno go ścieśniać ani ustawiać bezpośrednio przy ścianie, aby przez otwory wlotowe mogła być zawsze wprowadzana odpowiednia ilość powietrza. Upewnić się, że urządzenie jest prawidłowo podłączone do sieci. Unikać napreżenia rozciągającego kabla zasilającego. Odłączyć kabel urządzenia, zanim zostanie ono umieszczone w innym miejscu.

• Zwracać uwagę na stan kabli spawalniczych, szczypiec elektrodowych i zacisków uziemienia, zużycie izolacji i części przewodzących prąd może spowodować niebezpieczną sytuację i obniżyć jakość prac spawalniczych.
• Spawanie łukowe generuje iskry, stopione części metalowe i dym, dlatego też: Usunąć wszystkie łatwopalne substancje i/lub materiały z miejsca pracy.
• Upewnić się, że jest zapewniony wystarczający do- pływ powietrza.
• Nie spawać na zbiornikach, naczyniach lub rurach, które zawierały łatwopalne ciecze lub gazy. Unikać bezpośredniego kontaktu z obwodem spawalniczym; napięcie jałowe, które występuje pomiędzy szczypcami elektrodowymi i zaciskiem uziemienia, może być niebezpieczne.
• Nie przechowywać i nie używać urządzenia w wilgotnym lub mokrym otoczeniu lub na deszczu
• Chronić oczy specjalnymi okularami ochronnymi (DIN stopień 9–10). Stosować osłone rąk i suchą odzież ochronną, wolną od oleju i smaru, aby uniknąć narażenia skóry na promieniowanie ultrafioletowe z łuku.
• Nie stosować urządzenia spawalniczego do odmrażania rur.

Przestrzegać!

• Promieniowanie świetlne łuku może uszkodzić oczy i spowodować oparzenia na skórze.
• Podczas spawania łukowego iskry i krople stopionego metalu powodują, że spawany element zaczyna żarzyć się i pozostaje bardzo gorący przez stosunkowo długi czas.
• Podczas spawania łukowego następuje uwolnienie oparów, które mogą być szkodliwe. Każdy wstrząs elektryczny może być potencjalnie śmiertelny.
• Nie zbliżać się do łuku bezpośrednio w promieniu 15 m.
• Chronić siebie (oraz osoby postronne) przed potencjalnie niebezpiecznymi skutkami działania łuku.

- Ostrzeżenie: W zależności od stanu przyłącza sieciowego w punkcie przyłączenia urządzenia spawalniczego może to prowadzić do zakłóceń dla innych odbiorników.

Uwaga!

W przypadku przeciążonych sieci zasilających i obwo- dów elektrycznych podczas procesu spawania mogą wystąpić zakłócenia dla innych odbiorników.

W razie wątpliwości skonsultować się z zakładem energetycznym.

Źródła zagrożenia podczas spawania łukowego

Podczas spawania łukowego powstaje wiele źródeł zagrożeń. Dlatego dla spawacza jest szczególnie ważne przestrzeganie następujących zasad, aby nie narażać siebie i innych osób na niebezpieczeństwo oraz aby uniknąć szkód dla osób i urządzenia.

• Prace po stronie napięcia sieciowego, np. przy kablach, wtyczkach, gniazdkach itp. muszą być wykonywane wyłącznie przez specjalistę. Powyższe dotyczy w szczególności tworzenia kabli pośrednich.
• W razie wypadku natychmiast odłączyć źródło prądu spawania od sieci.
• Jeżeli występują napięcia dotykowe natychmiast wyłączyć urządzenie i zlecić jego sprawdzenie przez specjalistę.
• Po stronie prądu spawania zawsze zwracać uwagę na prawidłowe styki elektryczne.
• Podczas spawania zawsze nosić rękawice izolacyjne na obu rękach. Chronią one przed porażeniem prądem (napięcie jałowe obwodu spawalniczego), przed szkodliwym promieniowaniem (cieplnym i UV), jak również przed żarzącymi się odpryskami metalu i żużla.
• Nosić mocne obuwie izolacyjne, buty powinny izolować także w mokrych warunkach. Niskie buty nie są odpowiednie, ponieważ spadające, żarzące się krople metalu powodują oparzenia.

• Założyć odpowiednią odzież, nie nosić odzieży syntetycznej.

• Nie spoglądać na łuk niezabezpieczonymi oczami, stosować tylko tarczę ochronną spawalniczą ze szkłem ochronnym zgodnie z przepisami DIN. Poza promieniami światła i ciepła, które powodują oślepienie lub spalanie, łuk emituje również promienie UV. To niewidoczne promieniowanie ultrafioletowe powoduje – przy niewystarczającej ochronnie – odczuwalne dopiero po kilku godzinach, bardzo bolesne zapalenie spojówek. Ponadto promieniowanie UV ma również szkodliwy wpływ na nieosłonione części ciała (skutek podobny do oparzenia słonecznego).

• Także osoby lub pomocnicy przebywający w pobliżu żu łuku muszą być poinformowani o zagrożeniach i wyposażení w niezbędny sprzęt ochronny; w razie potrzeby należy zamontować ściany ochronne.
• Podczas spawania, zwłaszcza w małych pomieszczeniach, należy zapewnić dostateczny dopływ świeżego powietrza, ponieważ powstaje dym i szkodliwe gazy.
• Prac spawalniczych nie wolno wykonywać na pojemnikach, w których są przechowywane gazy, paliwa, oleje mineralne itp., nawet jeżeli zostały one już opróżnione dawno temu, ponieważ istnieje ryzyko wybuchu wskutek występujących pozostałości.
• W obszarach pożarowych i zagrożonych wybuchem obowiązują specjalne przepisy.
• Połączenia spawane, które podlegają dużym obciążeniom i muszą bezwzględnie spełniać wymogi bezpieczeństwa, mogą być wykonywane wyłącznie przez specjalnie przeszkolonych i sprawdzonych spawaczy. Przykłady: kotły ciśnieniowe, szyny jezdne, złącza do przyczep itd.
• Strumienie łuku mogą uszkodzić oczy i spowodować obrażenia skóry. Należy nosićczapkę i okulary ochronne.
• Należy nosić ochronę słuchu i wysoko zapinany kołnierz.
• Należy nosić kaski ochronne oraz zwracać uwagę na odpowiednie ustawienie filtra.
• Należy zakładać całkowitą ochronę ciała.

⚠ Uwaga

• Należy koniecznie zwrócić uwagę na fakt, że przewód ochronny w systemach elektrycznych lub urządzeniach może wskutek nieostrożności zostać zniszczony przez prąd spawania, np. zacisk uziemienia jest umieszczony na obudowie urządzenia spawalniczego, które jest podłączone do przewodu ochronnego systemu elektrycznego. Prace spawalnicze są wykonywane na maszynie z przyłączem przewodu ochronnego. Dzięki temu jest możliwe spawanie na maszynie bez umieszczania na niej zacisku uziemienia. W takim przypadku prąd spawania przepływa z zacisku uziemienia przez przewód ochronny do maszyny. Wysoki prąd spawania może spowodować stopienie przewodu ochronnego.
• Bezpieczniki przewodów zasilających do gniazd sieciowych muszą być zgodne z przepisami. Zgodnie z tymi przepisami można stosować wyłącznie bezpieczniki lub automaty, które odpowiadają przekrojowi przewodu. Nadmierne zabezpieczenie może spowodować pożar linii lub uszkodzenie budynku.
• Nie używać urządzenia spawalniczego w deszczu.
• Nie używać urządzenia spawalniczego w wilgotnym otoczeniu.
• Ustawiać urządzenie spawalnicze tylko na płaskiej powierzchni.
• Wyjście jest zmierzone przy temperaturze otoczenia 20°C. Czas spawania może być skrócony przy wyższych temperaturach.

Niebezpieczeństwo porażenia prądem elektrycznym

Porażenie prądem z elektrody spawalniczej może być śmiertelne. Nigdy nie spawać podczas opadów deszczu lub śniegu. Nosić suche rękawice izolacyjne.

Nie dotykać elektrody gołymi rękami. Nie nosić mokrych lub uszkodzonych rękawic. Chronić się przed porażeniem prądem elektrycznym, stosując izolacje przed przedmiotem obrabianym. Nie otwierać obudowy urządzenia.

Niebezpieczeństwo wywołane dymem spawalniczym

Wdychanie dymu spawalniczego może zagrażać zdrowiu. Nie trzymać głowy w dymie. Używać urządzeń w otwartych obszarach. Stosować wentylację do usuwania dymu.

Niebezpieczeństwo wywołane iskrami spawalniczymi

Iskry spawalnicze mogą spowodować wybuch lub pożar. Materiały łatwopalne trzymać z dala od miejsca spawania. Nie spawać w pobliżu materiałów łatwopalnych. Iskry spawalnicze mogą spowodować pożary. W pobliżu wykonywanych prac musi być dostępna gaśnica i osoba-observer, która w razie potrzeby jest w stanie natychmiast użyć gaśnicy. Nie spawać na bębnach lub innych zamkniętych pojemnikach.

Wskazówki dotyczące bezpieczeństwa odnoszące się do ekranu spawalniczego

• Przed rozpoczęciem prac spawalniczych należy zawsze upewnić się, że ekran spawalniczy działa prawidłowo. W tym celu należy skorzystać z jasnego źródła światła (np. zapalniczki).
• Odpryski spawalnicze mogą uszkodzić szybę ochronną. Natychmiast wymienić uszkodzone lub zadrapane szyby ochronne.
• Natychmiast wymienić uszkodzone lub silnie zabrudzone lub zachlapane komponenty.
• Urządzenie mogą obsługiwać wyłącznie osoby powyżej 16 roku życia.
• Zapoznać się z przepisami bezpieczeństwa dotyczącymi spawania. Przestrzegać w tym względzie także wskazówek dotyczących bezpieczeństwa dla danego urządzenia spawalniczego.
• Podczas spawania zawsze używać ekranu spawalniczego. W przeciwnym razie może dojść do poważnego uszkodzenia siatkówki.
• Podczas spawania nosić zawsze odzież ochronną.
• Nigdy nie stosować ekranu spawalniczego bez szy-by ochronnej.
• Wymienić szybę ochronną w odpowiednim czasie, aby zapewnić dobrą widoczność i niemęczącą pracę.

Sposób postępowania w razie podwyższonego zagrożenia elektrycznego

Podczas spawania w otoczeniu o podwyższonym zagrożeniu elektrycznym należy przestrzegać poniż-szych wskazówek dotyczących bezpieczeństwa.

Otoczenie o podwyższonym zagrożeniu elektrycznym występuje na przykład:

• Na stanowiskach pracy, na których zakres ruchu jest ograniczony tak, że spawacz pracuje w wymuszonej pozycji (np. klęczącej, siedzącej, leżącej) i dotyka części przewodzących prąd elektryczny;
• Na stanowiskach pracy, które całkowicie lub częściowo są ograniczone pod względem przewodności elektrycznej i gdzie istnieje wysokie ryzyko poprzez możliwe do uniknięcia lub przypadkowe dotknięcie przez spawacza;
• Na mokrych, wilgotnych lub gorących stanowiskach pracy, gdzie wilgoć lub pot znacznie zmniejszają odporność ludzkiej skóry i właściwości izolacyjne lub funkcje wyposażenia ochronnego.

Metalowa drabina lub rusztowanie mogą również stwo- rzyć środowisko o podwyższonym zagrożeniu elek- trycznym.

W takich środowiskach należy stosować izolowane podkładki i wkładki, nosić rękawice z mankietami i nakrycia głowy wykonane ze skóry lub innych materiałów izolacyjnych, aby odizolować ciało od ziemi. Źródło prądu spawania musi znajdować się poza obszarem roboczym lub powierzchniami przewodzącymi prąd elektryczny i poza zasięgiem spawacza.

Dodatkową ochronę przed porażeniem prądem z sieci w przypadku awarii można zapewnić poprzez zastosowanie wyłącznika ochronnego prądowego, który działa przy prądzie upływowym nieprzekraczającym 30 mA i zasilającym wszystkie urządzenia zasilane z sieci znajdujące się w pobliżu. Wyłącznik ochronny prądowy musi być odpowiedni dla wszystkich rodzajów prądu.

Muszą być łatwo dostępne środki do szybkiego elektrycznego odłączenia źródła lub obwodu prądu spawania (np. urządzenie do wyłączenia awaryjnego). W przypadku korzystania z urządzeń spawalniczych w warunkach zagrożenia elektrycznego napięcie wyjściowe urządzenia spawalniczego nie może przekraczać 113 V (wartość szczytowa) przy biegu jałowym. W takich przypadkach można używać tego urządzenia spawalniczego ze względu na napięcie wyjściowe.

Spawanie w wąskich przestrzeniach

Podczas spawania w wąskich przestrzeniach może wystąpić ryzyko wydzielania toksycznych gazów (nie-bezpieczeństwo uduszenia). Spawanie w wąskich przestrzeniach może być prowadzone tylko, gdy w bezpośrednim sąsiedztwie znajdują się poinstruowane osoby, które w razie potrzeby mogą podjąć odpowiednie działania. W takim przypadku przed roz-poczęciem procesu spawania należy przeprowadzić ocenę przez eksperta w celu ustalenia, jakie kroki są niezbędne do zapewnienia bezpieczeństwa pracy i jakie środki ostrożności należy podjąć podczas samego procesu spawania.

Suma napięć biegu jałowego

Jeżeli w tym samym czasie pracuje kilka źródeł prądu spawania, ich napięcia biegu jałowego mogą się sumować i prowadzić do podwyższonego zagrożenia elektrycznego. Źródła prądu spawania muszą być podłączone w taki sposób, aby zminimalizować to zagrożenie. Poszczególne źródła prądu spawania, z ich oddzielnymi obwodami sterowania i przyłączami, powinny być wyraźnie oznaczone, aby wskazać, które z nich należą do którego obwodu spawania.

Stosowanie zawiesi na ramię

Nie wolno spawać, jeżeli źródło prądu spawania jest przenoszone, np. za pomocą zawiesia na ramię.

Powyższe ma na celu zapobiegnięciu poniższym sy- tuacjom:

• Ryzyko utraty równowagi podczas ciągnięcia podłączonych przewodów lub węży.
• Podwyższone ryzyko porażenia prądem elektrycznym wskutek kontaktu spawacza z ziemią, jeżeli korzysta on ze źródła prądu spawalnia klasy I, którego obudowa jest uziemiona przez przewód ochronny.

Odzież ochronna

• Podczas pracy spawacz musi być chroniony na całym ciele przed promieniowaniem i poparzeniem po-przez stosowanie odzieży i ochrony twarzy.
• Na obu rękach nosić rękawice mankietowe wykonane z odpowiedniej tkaniny (skóry). Rękawice muszą być w nienagannym stanie.
• Do ochrony odzieży przed wyrzucaniem iskier i poparzeniami nosić odpowiednie fartuchy. Jeżeli rodzaj pracy, np. spawanie nad głową, tego wymaga, nosić kombinezon ochronny i, jeżeli to konieczne, także ochronę głowy.

- Stosowana odzież ochronna i wszystkie akcesoria muszą być zgodne z dyrektywą „Indywidualne wyposażenie ochronne”.

Ochrona przed promieniowaniem i oparzeniami

• Na stanowisku pracy zwrócić uwagę na zagrożenie dla oczu poprzez umieszczenie napisu „Nie kierować wzroku na płomienie!”. Stanowiska pracy w miarę możliwości osłonić w taki sposób, aby osoby znajdujące się w pobliżu były chronione. Osoby nie-upoważnione muszą być przebywać z dala miejsca wykonywania prac spawalniczych
• W bezpośrednim sąsiedztwie stałych miejsc pracy ściany nie powinny mieć jasnego koloru ani połysku. Okna należy przynajmniej do wysokości głowy zabezpieczyć przed przenikaniem lub odbijaniem promieni, np. poprzez odpowiednie pomalowanie.

Klasyfikacja urządzeń EMC

UWAGA!

Niniejsze urządzenie klasy A nie jest przeznaczone do użytku w obszarach mieszkalnych, gdzie zasilanie jest dostarczane przez publiczny system niskiego napięcia. Zapewnienie kompatybilności elektromagnetycznej w tych obszarach może być trudne z powodu zarówno przewodzonych, jak i promieniowanych zakłóceń RF.

Nawet jeśli spawarka spełnia limity emisji określone w normie, spawarki do spawania łukiem świetlnym mogą nadal powodować zakłócenia elektromagnetyczne we wrażliwych urządzeniach. Za szkody spowodowane podczas spawania przez łuk elektryczny odpowia-da użytkownik i musi on podjąć odpowiednie środki ochronne.

Użytkownik musi przy tym zwrócić szczególną uwagę na:

• Przewody sieciowe, sterujące, sygnałowe i telekomunikacyjne
• Komputery i inne urządzenia sterowane mikroprocesorem
• Sprzęt telewizyjny, radiowy i inny sprzęt odtwarzający
• Elektroniczne i elektryczne urządzenia zabezpieczające
• Osoby z rozrusznikiem serca lub aparatem słuchowym
• Urządzenia pomiarowe i kalibracyjne
• Odporność na zakłócenia innych urządzeń znajdujących się w pobliżu

- Porę dnia, w której są wykonywane prace spawalnicze.

W celu zmniejszenia ewentualnego promieniowania zakłócającego zaleca się:

• Prawidłowo ustawić i obsługiwać urządzenie spawalnicze w celu zminimalizowania ewentualnych emisji zakłócających.
• Regularnie konserwować urządzenie spawalnicze i utrzymywać je w dobrym stanie technicznym.
• Przewody spawalnicze powinny być całkowicie rozwinięte i ułożone jak najbardziej równolegle do podłoża
• Urządzenia i instalacje zagrożone promieniowaniem zakłócającym należy w miarę możliwości usuńac z obszaru spawania lub osłonić.
• Zastosowanie filtra elektromagnetycznego, który redukuje zakłócenia elektromagnetyczne.

Ogólne środki bezpieczeństwa

Użytkownik jest odpowiedzialny za prawidłowe zainstalowanie i używanie urządzenia zgodnie z wytycznymi producenta. W razie wykrycia zakłóceń elektromagnetycznych użytkownik jest odpowiedzialny za ich usunięcie za pomocą środków technicznych wymienionych powyżej w punkcie „Ważna wskazówka dotycząca przyłącza prądu”.

Ostrzeżenie! Niniejsze narzędzie elektryczne wytwarza podczas pracy pole elektromagnetyczne. Pole to może w pewnych okolicznościach wpływać negatywnie na aktywne lub pasywne implanty medyczne. W celu zmniejszenia ryzyka poważnych lub śmiertelnych obrażeń, osobom z implantami medycznymi przed użyciem narzędzia elektrycznego zalecamy konsultację z lekarzem i producentem.

6. Dane techniczne

Przyłącze sieciowe 230V\~ 50/60Hz

Prąd spawania 20 - 160 A
Czas włączenia X
25%	160 A
60% 100 A
100% 80 A
Efektywność energetyczna źródła zasilania	85%
Napięcie jałowe	85 V
Pobór mocyw stanie spoczynku	0 W
Waga	6,6 kg

Zmiany techniczne zastrzeżone!

7. Rozpakować

• Otworzyć opakowanie i wyjąć ostrożnie urządzenie.
• Usunąć materiał opakowaniowy oraz zabezpieczenia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić urządzenie i elementy wyposażenia pod kątem uszkodzeń transportowych.
• W miarę możliwości zachować opakowanie do zakończenia okresu gwarancyjnego.

Uwaga

Urządzenie i materiały opakowaniowe nie mogą służyć jako zabawka dla dzieci! Nie pozwalać dzie- ciom na zabawę plastikowymi torebkami, foliami lub małymi częściami! Istnieje niebezpieczeństwo połknięcia i uduszenia!

8. Montaż / Przed uruchomieniem

Montaż pasa nośnego (rys. B)

Zamocować pas nośny (11) zgodnie z rysunkiem (B).

Montaż ekranu spawalniczego (rys. C + D)

Zamontować uchwyt (14) na ekranie spawalniczym (13) zgodnie z rys. D.

Zamontować szkło ochronne (15) na ekranie spawalniczym (13) zgodnie z rys. D.

Następnie złożyć trzy strony ekranu spawalniczego.

Obie części boczne są połączone z częścią górną za pomocą dwóch przycisków.

Przed uruchomieniem

Podłączenie do przewodu zasilającego

Przed podłączeniem kabla zasilającego (8) do przewodu zasilającego sprawdzić, czy dane na tabliczce znamionowej odpowiadają wartościom dostępnego przewodu zasilającego.

Maszynę podłączać tylko do poprawnie zainstalowanego gniazdka Schuko z bezpiecznikiem min. 16 A.

Niebezpieczeństwo! Wymianę wtyczki sieciowej może przeprowadzić tylko wykwalifikowany elektryk.

Podłączenie kabli spawalniczych (rys. E)

Niebezpieczeństwo! Kable spawalnicze (9+10) podłączać tylko, gdy urządzenie jest odłączone!

Zamocować kabel spawalniczy zgodnie z rys. E. W tym celu połączyć obie wtyczki uchwytu elektrody (9) i zacisku uziemienia (10) z odpowiednimi szybkołączami (6/7) i zablokować wtyczki, obracając je zgodnie z ru-chem wskazówek zegara. Kabel z uchwytem elektrody (9) jest standardowo podłączany do bieguna dodatnie-go (6), kabel z zaciskiem uziemienia (10) do bieguna ujemnego (7).

Przygotowanie spawania

Zacisk uziemienia (10) jest mocowany bezpośrednio do elementu spawalniczego lub podkładki, na której jest umieszczony element spawalniczy.

Uwaga: należy się upewnić, że występuje bezpośredni kontakt z elementem spawalniczym. Dlatego też unikać lakierowanych powierzchni i/lub materiałów izolacyjnych.

Kabel uchwytu elektrody posiada specjalny zacisk na końcu, który służy do zaciskania elektrody.

Podczas spawania należy zawsze używać tarczy spawalniczej. Chroni ona oczy przed promieniowaniem świetlnym emitowanym przez łuk, a jednocześnie umożliwia precyzyjny wgląd w spawany element.

9. Uruchomienie

Włączanie / wyłączanie (rys. 1)

Włączyć urządzenie, ustawiając włącznik/wyłącznik (1) na „I”. Lampka kontrolna pracy (4) zaczyna się świecić. Wyłączyć urządzenie, ustawiając włącznik/wyłącznik (1) na „0”. Lampka kontrolna pracy (4) gaśnie.

Spawanie (rys. 1/5)

Wykonać wszystkie połączenia elektryczne dla zasilania oraz obwodu spawalniczego. Większość elektrod otulonych jest podłączona do zacisku dodatniego.

Istnieją jednak pewne rodzaje elektrod, które są podłączone do bieguna ujemnego. Przestrzegać danych producenta dotyczących rodzaju elektrody i prawidłowej polaryzacji. Dopasować odpowiednio kabel spawalniczy (9/10) do szybkozłączek (6/7).

Zamocować nieotulony koniec elektrody w uchwycie elektrody (9) i podłączyć zacisk uziemienia (10) do elementu spawalniczego. Zwrócić przy tym uwagę na dobre połączenie elektryczne. Włączyć urządzenie i ustawić prąd spawania na potencjometrze (2), w zależności od użytej elektrody. Przytrzymać tarczę ochronną przed twarzą i potrzeć końcówkę elektrody na elemencie spawalniczym w taki sposób, aby wykonać ruch podobny do podpalania zapałki. To najlepszy sposób na zapalenie łuku.

Sprawdzić na elemencie próbnym, czy wybrano właściwą elektrodę i moc prądu.

Wskazówka: Prąd spawania, który należy ustawić w zależności od średnicy elektrody, można znaleźć w poniższej tabeli.

Elektroda ∅ (mm)	Prąd spawania (A)
1,6 40 - 50 A
2 40 - 80 A
2,5 60 - 110 A
3,2 80 - 130 A
4,0 120 - 160 A

Wskazówka!

Nie pocierać elektrodą przedmiotu obrabianego, ponieważ może to spowodować uszkodzenie i utrudnić zapłon łuku.

Gdy łuk się zapali, spróbować zachować odległość od przedmiotu obrabianego, która odpowiada średnicy stosowanej elektrody. Podczas spawania odległość powinna pozostać stała. Nachylenie elektrody w kierunku pracy powinno wynosić 20/30 stopni.

Zawsze używać szczypiec do usuwania zużytych elektrod lub przenoszenia spawanych elementów. Należy pamiętać, że uchwyty elektrod (9) po spawaniu muszą być zawsze przechowywane oddzielnie.

Żużel można usuwać dopiero po ochłodzeniu się spo- iny.

Jeżeli spawanie jest kontynuowane w miejscu przewanego połączenia zgrzewanego, żużel usunąć do piero w miejscu zastosowania.

Ochrona przed przegrzaniem

Urządzenie spawalnicze jest wyposażone w ochronę przed przegrzaniem, która chroni transformator spawalniczy przed przegrzaniem. Jeżeli nastąpi aktywacja ochrony przed przegrzaniem, świeci się lampka kontrolna (5) urządzenia. Pozostawić urządzenie spawalnicze na chwilę do ostygnięcia.

Wymiana przewodu przyłączeniowego do sieci Niebezpieczeństwo!

Jeżeli przewód przyłączeniowy do sieci tego urządzenia ulegnie uszkodzeniu, należy zlecić jego wymianę producentowi, jego serwisowi lub innej wykwalifikowanej osobie, aby uniknąć zagrożeń.

10. Przyłącze elektryczne

Przyłącze sieciowe udostępniane przez klienta oraz przedłużacz muszą być zgodne z powyższymi przepisami.

Uszkodzone przyłącze elektryczne

Na przewodach elektrycznych powstają często uszkodzenia izolacji.

Przyczyną może być:

• Ściskanie, w przypadku gdy przewody są prowadzone przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamoco-wania lub prowadzenia przewodów.
• Przecięcia, w przypadku najezdźania na przewody.
• Uszkodzenia izolacji, w przypadku wyrywania z gniazdka naściennego.
• Pęknięcia, w przypadku starej izolacji.

Uszkodzone przewody elektryczne nie mogą być stosowane i ze względu na uszkodzenie izolacji zagrażają życiu.

Elektryczne przewody należy regularnie kontrolować pod kątem uszkodzeń. Pamiętać, by podczas sprawdzania przewodu nie był on podłączony do sieci elektrycznej.

Przewody elektryczne muszą odpowiadać właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Stosować wyłącznie przewody elektryczne z oznaczeniem H05RR-F.

Odpowiednia informacja znajduje się na oznaczeniu typu, umieszczonym na przewodzie.

- Napięcie sieciowe musi wynosić 230 V\~ - Przedłużacze o długości 25 m muszą posiadać przekrój wynoszący 2,5 milimetra kwadratowego.

Podłączanie oraz naprawy wyposażenia elektrycznego mogą być przeprowadzane przez wykwalifikowanego elektryka.

W przypadku pytań proszę o podanie następujących danych:

- Dane znajdujące się na tabliczce znamionowej maszyny

11. Konserwacja i czyszczenie

Niebezpieczeństwo!

Przed podjęciem wszelkich czynności związanych z czyszczeniem wyciągnąć wtyczkę sieciową.

Wskazówka: Urządzenie spawalnicze należy regularnie konserwować i naprawiać, aby zapewnić prawidłowe działanie i zgodność z wymogami bezpieczeństwa.

Niewłaściwa i nieprawidłowa obsługa może spowodować awarie i uszkodzenie urządzenia.

• Przed przystąpieniem do czyszczenia urządzenia spawalniczego należy odłączyć kabel zasilający 8 od gniazdka, aby urządzenie zostało bezpiecznie odłączone od obwodu.
• Regularnie czyścić od zewnątrz urządzenie spawalnicze oraz jego akcesoria. Usunąć brud i pył za pomocą powietrza, wełny czyszczącej lub szczotki.

Wskazówka: Poniższe prace konserwacyjne mogą być wykonywane wyłącznie przez wykwalifikowanych specjalistów.

- Regulator prądu, urządzenie uziemiające, wewnętrzne okablowanie, urządzenie sprzęgające palnika spawalniczego oraz śruby nastawcze należy regularnie serwisować. Ponownie dokręcić poluzowane śruby i wymienić zardzewiałe śruby (śruby zamienne M4 x 10 są dostępne w każdym sklepie z artykułami budowlanymi).

- Regularnie sprawdzać rezystancje izolacji urządzenia spawalniczego. Używać do tego celu odpowiedniego urządzenia pomiarowego.

- W razie wystąpienia usterki lub konieczności wymiany części urządzenia należy zwrócić się do odpowiedniego personelu specjalistycznego.

Informacje serwisowe

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne.

Części zużywające się*: Uchwyt elektrody, zacisk uziemienia

* nie zawsze wchodzą w zakres dostawy!

Części zamienne i wyposażenie można zamówić w naszym punkcie serwisowym. W tym celu zeskanować kod QR znajdujący się na stronie tytułowej.

12. Transport

W celu ułatwienia transportu zawiesić za pomocą dołączonego pasa nośnego urządzenie spawalnicze wokół ramion lub nosić je na uchwycie transportowym.

13. Przechowywanie

Urządzenie i jego wyposażenie przechowywać w miejscu zaciemnionym, suchym i zabezpieczonym przed mrozem oraz niedostępnym dla dzieci. Optymalna temperatura przechowywania wynosi od 5 do 30°C.

Narzędzie elektryczne przechowywać w oryginalnym opakowaniu.

Przykryć narzędzie elektryczne, by chronić je przed pyłem lub wilgocią.

Zachować instrukcję obsługi urządzenia elektrycznego.

14. Utylizacja i recykling

Urządzenie znajduje się w opakowaniu chroniącym przed uszkodzeniami transportowymi. Opakowanie to jest materiałem surowym i w związku z tym nadaje się do wielokrotnego użytku lub może być ponownie wprowadzone do obiegu surowców.

Urządzenie i jego wyposażenie są wykonane z różnych materiałów, np. metalu i tworzyw sztucznych. Uszkodzone elementy dostarczyć do punktu zbiorczego odpadów specjalnych. Zapytać w sklepie specjalistycznym lub w zarządzie gminy!

Zużytego sprzętu nie wolno wyrzucać wraz z odpadami domowymi!

Symbol ten oznacza, że zgodnie z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (2012/19/UE) oraz przepisami krajowymi niniejszego produktu nie wolno utylizować wraz z odpadami domowymi. Produkt

ten należy przekazać do przeznaczonego do tego celu punktu zbiórki. Można to zrobić np. poprzez zwrot przy zakupie podobnego produktu lub przekazanie do autoryzowanego punktu zbiórki zajmującego się recyklingiem zużytego sprzętu elektrycznego i elektronicznego.

Nieprawidłowe obchodzenie się z zużytym sprzętem może mieć negatywny wpływ na środowisko i zdrowie ludzkie ze względu na potencjalnie niebezpieczne materiały, które często znajdują się w zużytym sprzęcie elektrycznym i elektronicznym. Poprzez prawidłową utylizację tego produktu przyczyniają się Państwo także do efektywnego wykorzystania zasobów naturalnych. Informacje dotyczące punktów zbiórki zużytego sprzętu można otrzymać w urzędzie miasta, od podmiotu publiczno-prawnego zajmującego się utylizacją, autoryzowanej jednostki odpowiedzialnej za utylizację zużytego sprzętu elektrycznego i elektronicznego lub w firmie obsługującej wywóz śmieci w Państwa miejscu zamieszkania.

15. Pomoc dotycząca usterek

Poniższa tabela zawiera listę awarii tłumacząc co można zrobić w celu pozbycia się problemu w momencie, gdy urządzenie odmawia prawidłowej współpracy. Jeżeli opisy problemów z listy nie pomogą, należy skontaktować się z najbliższym centrum serwisowym.

Problem Możliwa przyczyna Porada
Nie można uruchomić maszyny	Brak napięcia sieciowego Sprawdzić gniażoko, kabel zasilający,kabel, wtyczkę sieciową; w razie potrze-by zlecić ich naprawę wykwalifikowane-mu elektrykowi.
	Zadziałał bezpiecznik główny Skontrolować	bezpiecznik główny
	Uszkodzony włącznik/wyłącznik Zlecić naprawę serwisowi klienta
	Uszkodzony silnik Zlecić naprawę serwisowi klienta
Brak iskry zapłonowej	Zacisk uziemienia nie jest podłączony do urządzenia /Zacisk uziemienia nie jest przymocowany do przedmiotu obrabianego	Podłączyć zacisk uziemienia do urządzenia spawalniczego /Przymocować zacisk uziemiający do przedmiotu obrabianego

Wszelkie uszkodzenia muszą być zgłaszane w przeciągu 8 dni od daty otrzymania towaru, w przeciwnym wypadku, prawo do reklamacji wygasa. Gwarantujemy, że w czasie trwania gwarancji wymienimy wszelkie części maszyny, które okażą się niesprawne na skutek wad materiału z jakiego zostały wykonane lub błędów w produkcji bez dodatkowych opłat pod warunkiem, że maszyna będzie obsługiwana zgodnie z zaleceniami. W odniesieniu do części nie produkowanych przez nas, gwarancja obowiązuje tylko w przypadku naszych dostawców. Koszty instalacji nowych części są ponoszone przez klienta. Odszkodowania wynikłe z uszkodzeń maszyny oraz redukcje ceny zakupu maszyny w ramach reklamacji nie będą rozpatrywane.

Garancija HR
