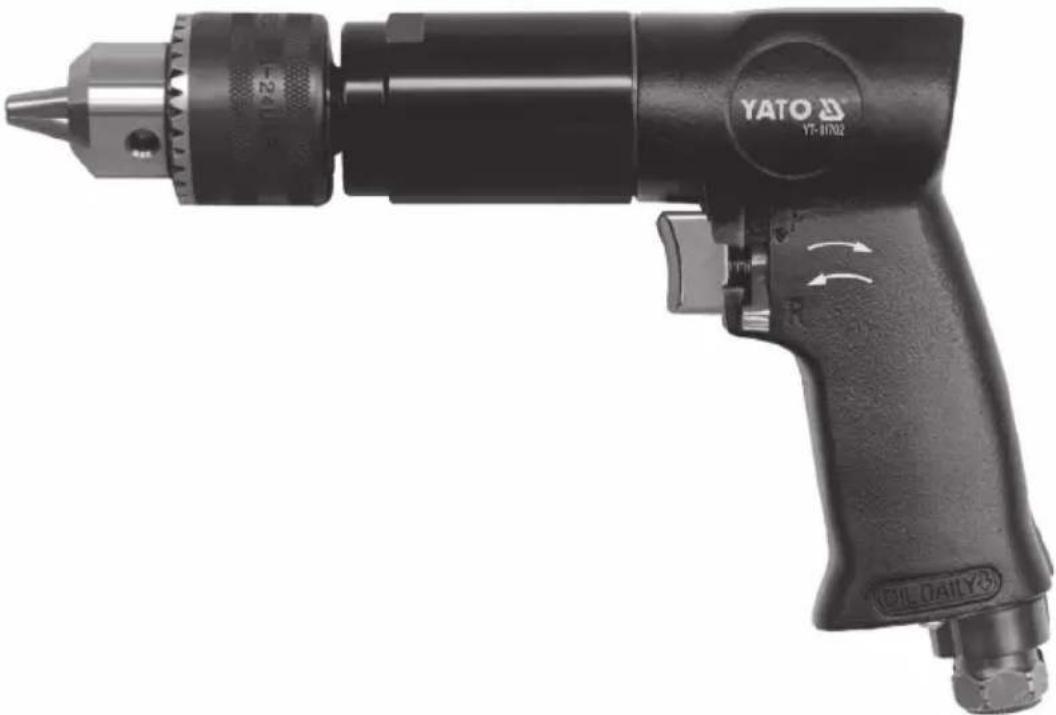

2. βύσμα εισαγωγής αέρος

4. διακόπτης κατεύθυνσης περιστροφής

5. συγκρατήρας(τσοκ) τρυπανιών

6. κλειδί για τον συγκρατήρα τρυπανιών

9. υποδοχή σωλήνας (hose socket)

11. σύνδεσμος σωλήνας (hose connector)

13. μειωτήρας (reducer)

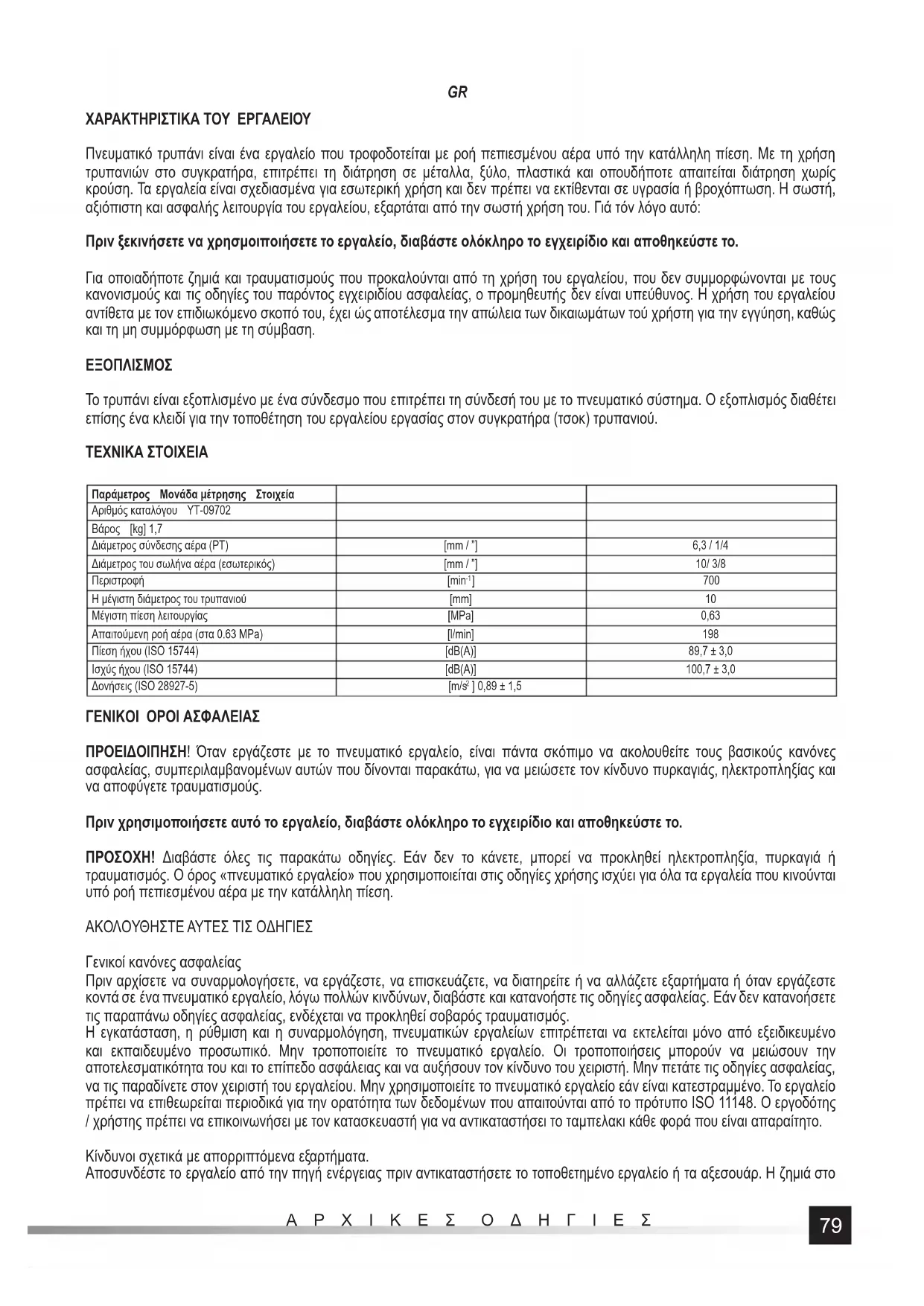

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΕΡΓΑΛΕΙΟΥ Πνευματικό τρυπάνι είναι ένα εργαλείο που τροφοδοτείται με ροή πεπιεσμένου αέρα υπό την κατάλληλη πίεση. Με τη χρήση τρυπανιών στο συγκρατήρα, επιτρέπει τη διάτρηση σε μέταλλα, ξύλο, πλαστικά και οπουδήποτε απαιτείται διάτρηση χωρίς κρούση. Τα εργαλεία είναι σχεδιασμένα για εσωτερική χρήση και δεν πρέπει να εκτίθενται σε υγρασία ή βροχόπτωση. Η σωστή, αξιόπιστη και ασφαλής λειτουργία του εργαλείου, εξαρτάται από την σωστή χρήση του. Γιά τόν λόγο αυτό: Πριν ξεκινήσετε να χρησμοιποιήσετε το εργαλείο, διαβάστε ολόκληρο το εγχειρίδιο και αποθηκεύστε το. Για οποιαδήποτε ζημιά και τραυματισμούς που προκαλούνται από τη χρήση του εργαλείου, που δεν συμμορφώνονται με τους κανονισμούς και τις οδηγίες του παρόντος εγχειριδίου ασφαλείας, ο προμηθευτής δεν είναι υπεύθυνος. Η χρήση του εργαλείου αντίθετα με τον επιδιωκόμενο σκοπό του, έχει ώς αποτέλεσμα την απώλεια των δικαιωμάτων τού χρήστη για την εγγύηση, καθώς και τη μη συμμόρφωση με τη σύμβαση.

Το τρυπάνι είναι εξοπλισμένο με ένα σύνδεσμο που επιτρέπει τη σύνδεσή του με το πνευματικό σύστημα. Ο εξοπλισμός διαθέτει επίσης ένα κλειδί για την τοποθέτηση του εργαλείου εργασίας στον συγκρατήρα (τσοκ) τρυπανιού. ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ Παράμετρος Μονάδα μέτρησης Στοιχεία Αριθμός καταλόγου YT-09702 Βάρος [kg] 1,7 Διάμετρος σύνδεσης αέρα (PT) [mm / ”] 6,3 / 1/4 Διάμετρος του σωλήνα αέρα (εσωτερικός) [mm / ”] 10/ 3/8 Περιστροφή [min

] 700 Η μέγιστη διάμετρος του τρυπανιού [mm] 10 Μέγιστη πίεση λειτουργίας [MPa] 0,63 Απαιτούμενη ροή αέρα (στα 0.63 MPa) [l/min] 198 Πίεση ήχου (ISO 15744) [dB(A)] 89,7 ± 3,0 Ισχύς ήχου (ISO 15744) [dB(A)] 100,7 ± 3,0 Δονήσεις (ISO 28927-5) [m/s

] 0,89 ± 1,5 ΓΕΝΙΚOI ΟΡΟΙ ΑΣΦΑΛΕΙΑΣ ΠΡΟΕΙΔΟΙΠΗΣΗ! Όταν εργάζεστε με το πνευματικό εργαλείο, είναι πάντα σκόπιμο να ακολουθείτε τους βασικούς κανόνες ασφαλείας, συμπεριλαμβανομένων αυτών που δίνονται παρακάτω, για να μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας και να αποφύγετε τραυματισμούς. Πριν χρησιμοποιήσετε αυτό το εργαλείο, διαβάστε ολόκληρο το εγχειρίδιο και αποθηκεύστε το. ΠΡΟΣΟΧΗ! Διαβάστε όλες τις παρακάτω οδηγίες. Εάν δεν το κάνετε, μπορεί να προκληθεί ηλεκτροπληξία, πυρκαγιά ή τραυματισμός. Ο όρος «πνευματικό εργαλείο» που χρησιμοποιείται στις οδηγίες χρήσης ισχύει για όλα τα εργαλεία που κινούνται υπό ροή πεπιεσμένου αέρα με την κατάλληλη πίεση. ΑΚΟΛΟΥΘΗΣΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ Γενικοί κανόνες ασφαλείας Πριν αρχίσετε να συναρμολογήσετε, να εργάζεστε, να επισκευάζετε, να διατηρείτε ή να αλλάζετε εξαρτήματα ή όταν εργάζεστε κοντά σε ένα πνευματικό εργαλείο, λόγω πολλών κινδύνων, διαβάστε και κατανοήστε τις οδηγίες ασφαλείας. Εάν δεν κατανοήσετε τις παραπάνω οδηγίες ασφαλείας, ενδέχεται να προκληθεί σοβαρός τραυματισμός. Η εγκατάσταση, η ρύθμιση και η συναρμολόγηση, πνευματικών εργαλείων επιτρέπεται να εκτελείται μόνο από εξειδικευμένο και εκπαιδευμένο προσωπικό. Μην τροποποιείτε το πνευματικό εργαλείο. Οι τροποποιήσεις μπορούν να μειώσουν την αποτελεσματικότητα του και το επίπεδο ασφάλειας και να αυξήσουν τον κίνδυνο του χειριστή. Μην πετάτε τις οδηγίες ασφαλείας, να τις παραδίνετε στον χειριστή του εργαλείου. Μην χρησιμοποιείτε το πνευματικό εργαλείο εάν είναι κατεστραμμένο. Το εργαλείο πρέπει να επιθεωρείται περιοδικά για την ορατότητα των δεδομένων που απαιτούνται από το πρότυπο ISO 11148. Ο εργοδότης / χρήστης πρέπει να επικοινωνήσει με τον κατασκευαστή για να αντικαταστήσει το ταμπελακι κάθε φορά που είναι απαραίτητο. Κίνδυνοι σχετικά με απορριπτόμενα εξαρτήματα. Αποσυνδέστε το εργαλείο από την πηγή ενέργειας πριν αντικαταστήσετε το τοποθετημένο εργαλείο ή τα αξεσουάρ. Η ζημιά στο80 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

τεμάχιο εργασίας, στα αξεσουάρ ή ακόμα και στο τοποθετημένο εργαλείο μπορεί να προκαλέσει την εκτόξευση των εξαρτημάτων με μεγάλη ταχύτητα. Χρησιμοποιείτε πάντα προστασία ματιών που είναι ανθεκτική στην κρούση. Ο βαθμός προστασίας θα πρέπει να επιλέγεται ανάλογα με το έργο που εκτελείται. Βεβαιωθείτε ότι το τεμάχιο εργασίας είναι σταθερά στερεωμένο. Όταν εργάζεστε με το εργαλείο πάνω από το κεφάλι σας, χρησιμοποιήστε προστατευτικό κράνος. Ο κίνδυνος για μη εξουσιοδοτημένα άτομα θα πρέπει επίσης να λαμβάνεται υπόψη. Βεβαιωθείτε ότι το τεμάχιο εργασίας είναι σταθερά στερεωμένο. Μην εργάζεστε με το εργαλείο χωρίς να βεβαιωθείτε ότι έχει τοποθετηθεί η ασφάλεια στο εργαλείο. Για να αποφύγετε τραυματισμούς, αντικαταστήστε την ασφάλεια (stopper) όταν είναι φθαρμένη, ραγίζμένη ή παραμορφωμένη. Τοποθετήστε με ασφάλεια το εργαλείο στην επιφάνεια εργασίας πριν ξεκινήσετε την εργασία. Κίνδυνοι εργασίας Η χρήση του εργαλείου μπορεί να εκθέσει τα χέρια του χειριστή σε κινδύνους όπως: θραύση, κρούση, κοπή, τριβή και θερμότητα. Πρέπει να φοράτε τα σωστά γάντια για να προστατέψετε τα χέρια σας. Ο χειριστής και το προσωπικό συντήρησης πρέπει να είναι ικανοί να χειριστούν το βάρος και την ισχύ του εργαλείου. Κρατήστε το εργαλείο σωστά. Διατηρήστε ισορροπία και εξασφαλίστε σταθερή στάση ποδιών. Απασφαλίστε την πίεση στη συσκευή εκκίνησης και διακοπής σε περίπτωση διακοπής ενέργειας. Χρησιμοποιείτε μόνο λιπαντικά που συνιστώνται από τον κατασκευαστή. Αποφύγετε την άμεση επαφή με το εργαλείο που έχει εισαχθεί κατά τη διάρκεια και μετά την εργασία, μπορεί να είναι ζεστό. Πρέπει να χρησιμοποιείτε προστατευτικά γυαλιά ασφαλείας, συνιστάται η χρήση προστατευτικών γαντιών και προστατευτικών ενδυμάτων. Κίνδυνοι που σχετίζονται με επαναλαμβανόμενες κινήσεις Όταν χρησιμοποιείτε ένα πνευματικό εργαλείο για επαναλαμβανόμενες κινήσεις, ο χειριστής εκτίθεται στην ταλαιπωρία των χεριών, των βραχιόνων, των ώμων, του λαιμού ή άλλων μερών του σώματος. Όταν χρησιμοποιείτε ένα πνευματικό εργαλείο, ο χειριστής πρέπει να παίρνειι μια άνετη στάση που να εξασφαλίζει την σωστή τοποθέτηση των ποδιών και να αποφεύγει παράξενες ή μη ισορροπημένες κινήσεις. Ο χειριστής πρέπει να αλλάζει τη στάση του κατά τη διάρκεια μακράς εργασίας, θα βοηθήσει στην αποφυγή δυσφορίας και κόπωσης. Εάν ο χειριστής παρουσιάσει συμπτώματα όπως: μόνιμη ή επαναλαμβανόμενη δυσφορία, πόνο, παλλόμενο πόνο, μυρμήγκιασμα, μούδιασμα, καύση ή δυσκαμψία. Δεν πρέπει να τα αγνοήσει, θα πρέπει να ενημερώσει τον εργοδότη και να συμβουλευτεί έναν γιατρό. Κίνδυνοι που σχετίζονται με εξαρτήματα Αποσυνδέστε το εργαλείο από την πηγή ενέργειας πρίν αλλάξετε το εργαλείο ή τα εξαρτήματα που έχετε τοποθετήσει. Χρησιμοποιείτε εξαρτήματα και αναλώσιμα μόνο σε μεγέθη και τύπους που συνιστώνται από τον κατασκευαστή. Για τα σφυριά, όπου ενδείκνυται, ποτέ μη χρησιμοποιείτε σμίλες ως εργαλεία χειρός. Έχουν σχεδιαστεί ειδικά και θερμικά επεξεργαστεί για χρήση μόνο σε μη περιστρεφόμενα εργαλεία κρούσης. Για σφυριά και σπαστήρες, ποτέ μη χρησιμοποιείτε αμβλύ (στομωμένες) σμίλες, όπου ενδείκνυται, επειδή υπόκεινται σε βαρύ φορτίο και μπορεί να σπάσει λόγω κόπωσης. Χρησιμοποιώντας ένα αμβλύ εργαλείο μπορεί να αυξήσει τις δονήσεις, ως εκ τούτου, θα πρέπει πάντα να χρησιμοποιείτε ακονισμένα εργαλεία. Για τα σφυριά όπου ενδείκνυται, ποτέ μην κρυώνεται ζεστό εργαλείο βαζοντας το μέσα στο νερό, μπορεί να γίνει εύθραστο και με πρόωρη φθορά. Στην περίπτωση των σφυριών, βλάβη ή θραύση του εργαλείου, μπορεί να προκύψουν από ακατάλληλη χρήση του εργαλείου ώς λοστός, π.χ.. όταν το ανασηκώνεται. Είναι καλύτερα να δουλέψετε αφαιρώντας μικρότερα κομμάτια για να αποφύγετε τις επιπλοκές. Αποφύγετε την άμεση επαφή με το εργαλείο που έχει εισαχθεί κατά τη διάρκεια και μετά την εργασία, μπορεί να είναι ζεστό ή αιχμηρό. Κίνδυνοι που σχετίζονται με τον χώρο εργασίας Τα γλυστρήματα τα παραπατήματα και οι πτώσεις, είναι οι κύριες αιτίες τραυματισμού. Προσέχετε τις ολισθηρές επιφάνειες πού προκαλούνται από τη χρήση του εργαλείου, καθώς και τους κινδύνους από παραπατήματα που προκαλούνται από την εγκατάσταση του αέρα. Προχωρήστε με προσοχή σε ένα άγνωστο περιβάλλον. Μπορεί να υπάρχουν κρυφές απειλές όπως η ηλεκτρική ενέργεια ή άλλες γραμμές κοινής ωφέλειας. Το πνευματικό εργαλείο δεν προορίζεται για χρήση σε δυνητικά εκρηκτικές περιοχές και δεν είναι μονωμένο απο επαφή με ηλεκτρισμό. Βεβαιωθείτε ότι δεν υπάρχουν ηλεκτρικά καλώδια, σωλήνες αερίου κ.λ.π. που μπορεί να προβούν επικίνδυνες εάν έχουν καταστραφεί από το εργαλείο. Κίνδυνοι που σχετίζονται με αναθυμιάσεις και σκόνη Η σκόνη και οι αναθυμιάσεις που προκαλούνται από τη χρήση ενός πνευματικού εργαλείου μπορούν να προκαλέσουν κακή υγεία (για παράδειγμα καρκίνο, γενετικές ανωμαλίες, άσθμα ή δερματίτιδα), εκτίμηση του κινδύνου και κατάλληλα μέτρα ελέγχου χρειάζονται για αυτούς τους κινδύνους. Η εκτίμηση επικινδυνότητας πρέπει να περιλαμβάνει την επίδραση της σκόνης που δημιουργείται με το εργαλείο και οι πιθανές ενοχλήσεις απο την υπάρχουσα σκόνη. Η έξοδος του αέρα θα πρέπει να κατευθύνεται έτσι ώστε να ελαχιστοποιείται η δημιουργια σκόνης, σε περιβάλλον με σκόνη. Σε περίπτωση δημιουργίας σκόνης ή αναθυμιάσεων, προτεραιότητα έχει να γινει έλεγχος στην πηγή εκπομπής τους. Όλες οι ενσωματωμένες λειτουργίες και εξοπλισμός για τη συλλογή, την εξαγωγή ή τη μείωση της σκόνης ή των αναθυμιάσεων θα πρέπει να χρησιμοποιούνται και να συντηρούνται σωστά σύμφωνα με τις οδηγίες του κατασκευαστή. Χρησιμοποιήστε αναπνευστική προστασία σύμφωνα με τις οδηγίες του εργοδότη και σύμφωνα με τις απαιτήσεις υγιεινής και ασφάλειας. Η λειτουργία και η συντήρηση του πνευματικού εργαλείου

να πραγματοποιείται σύμφωνα με τις οδηγίες του κατασκευαστή, ελαχιστοποιώντας την εκπομπή αναθυμιάσεων και σκόνης. Ελέξτε, συντηρείτε και αντικαταστήστε τα εργαλεία που έχουν εισαχθεί σύμφωνα με τις οδηγίες, για να αποφύγετε την δημιουργία αναθυμιάσεων και σκόνης.81 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

Κίνδυνος ηχορύπανσης Η έκθεση, χωρίς ασφάλεια, σε υψηλά επίπεδα θορύβου μπορεί να προκαλέσει μόνιμη και μη αναστρέψιμη απώλεια της ακοής και άλλα προβλήματα, όπως η εμβοή (κουδούνισμα, βούισμα, σφυρίγματα, ή βουητό στα αυτιά). Είναι απαραίτητο να εκτιμηθεί ο κίνδυνος και να εφαρμοστούν κατάλληλα μέτρα ελέγχου σε σχέση με αυτές τις απειλές. Κατάλληλους ελέγχους για τη μείωση του κινδύνου μπορεί να περιλαμβάνουν ενέργειες όπως: το υλικό απόσβεσης για να αποφύγετε το «κουδούνισμα» του αντικειμένου εργασίας. Φοράτε προστατευτικά ακοής σύμφωνα με τις οδηγίες του εργοδότη και σύμφωνα με τις απαιτήσεις της υγιεινής και ασφάλειας. Η λειτουργία και η συντήρηση των πνευματικών εργαλείων θα πρέπει να πραγματοποιείται σύμφωνα με τις οδηγίες του εγχειρίδιου χειριστού, προκειμένου να αποφευχθεί μια περιττή αύξηση του θορύβου. Εάν το πνευματικό εργαλείο έχει ένα σιγαστήρα, βεβαιωθείτε ότι έχει τοποθετηθεί σωστά όταν χρησιμοποιείτε το εργαλείο. Επιλέξτε, συντηρείτε και αντικαταστήστε τα φθαρμένα υλικά σύμφωνα με τις οδηγίες λειτουργίας του εργαλείου. Αυτό θα αποφύγει την άσκοπη αύξηση του θορύβου. Κίνδυνος κραδασμών Η έκθεση σε δονήσεις μπορεί να προκαλέσει μόνιμη βλάβη των νεύρων και την παροχή αίματος στα χέρια και στα μπρατσα. Θα πρέπει να ζεσταίνεστε όταν εργάζεστε σε χαμηλές θερμοκρασίες και να κρατάτε τα χέρια σας ζεστά και στεγνά. Αν έχετε μούδιασμα, μυρμήγκιασμα, πόνο ή λεύκανση του δέρματος στα δάκτυλά σας και στα χέρια σας, σταματήστε να χρησιμοποιείτε το πνευματικό εργαλείο, στη συνέχεια, ενημερώστε τον εργοδότη και συμβουλευτείτε έναν γιατρό. Η λειτουργία και συντήρηση του πνευματικού εργαλείου σύμφωνα με τις οδηγίες χρήσεως ,θα αποφύγει την άσκοπη αύξηση του επιπέδου των κραδασμών. Μην κρατάτε το εργαλείο με χαλαρο χέρι, αυτό αυξάνει την έκθεση σε κραδασμούς. Κρατήστε το εργαλείο με ελαφριά αλλά σταθερή λαβή, λαμβάνοντας υπόψη την απαιτούμενη δύναμη,της αντίδρασης, επειδή ο κίνδυνος από τους κραδασμούς είναι συνήθως μεγαλύτερος όταν η δύναμη λαβής είναι μεγαλύτερη. Κρατήστε τις πρόσθετες λαβές από την κεντρική θέση και αποφύγετε να πιέζετε τη λαβή μέχρι να σταματήσει. Για θραυστήρες, αφαιρέστε τα μικρότερα κομμάτια του σκυροδέματος για να αποφύγετε την παγίδευση του εργαλείου. Για θραυστήρες, μετακινήστε το εργαλείο κάθε λίγα δευτερόλεπτα. Κατά τη διάρκεια της κίνησης, το εργαλείο πρέπει να σταματήσει επειδή οι κραδασμοί φθάνουν σε υψηλό επίπεδο, εάν το εισαγόμενο εργαλείο δεν ακουμπά πάνω στο τεμάχιο εργασίας. Πρόσθετες οδηγίες ασφαλείας για τα πνευματικά εργαλεία Ο πεπιεσμένος αέρας μπορεί να προκαλέσει σοβαρούς τραυματισμούς: - αφαιρέστε πάντα την τροφοδοσία αέρα, αδειάστε τον εύκαμπτο σωλήνα από την πίεση αέρα και αποσυνδέστε το εργαλείο από την παροχή αέρα όταν: δεν χρησιμοποιείται, πριν αλλάξετε εξαρτήματα ή πραγματοποιείτε επισκευές; - ποτέ μην κατευθύνετε τον αέρα στον εαυτό σας ή σε οποιονδήποτε άλλο. Ένας σωλήνας μπορεί να προκαλέσει σοβαρό τραυματισμό. Ελέγχετε πάντα για τους εύκαμπτους σωλήνες και τα εξαρτήματα. Κρατήστε τον κρύο αέρα μακριά από τα χέρια σας Οποτε χρησιμοποιείτε διεθνεις συνδετήρες (σφιγκτήρα) (σύνδεσμοι στρέψης), πρέπει να χρησιμοποιηθούν ασφαλισμένοι ακροδέκτες και σύνδεσμοι ασφαλείας για την αποφυγή βλάβης στις συνδέσεις μεταξύ των σωλήνων και μεταξύ του σωλήνα και του εργαλείου. Μην υπερβαίνετε τη μέγιστη πίεση αέρα που καθορίζεται για το εργαλείο. Ποτέ μην μετακινείτε το εργαλείο κρατώντας το από τον σωλήνα. ΟΡΟΙ ΛΕΙΤΟΥΡΓΙΑΣ Βεβαιωθείτε ότι η πηγή πεπιεσμένου αέρα, παράγει κατάλληλη πίεση λειτουργίας και παρέχει την επιθυμητή ροή αέρα. Εάν η πίεση του αέρα τροφοδοσίας είναι πολύ υψηλή, χρησιμοποιήστε έναν μειωτήρα με βαλβίδα ασφαλείας. Το πνευματικό εργαλείο πρέπει να τροφοδοτείται μέσω του φίλτρου και του συστήματος λίπανσης. Ταυτόχρονα θα εξασφαλίσει την καθαριότητα και την ενυδάτωση του αέρα με λάδι. Η κατάσταση του φίλτρου και η λίπανσης πρέπει να ελέγχονται πριν από κάθε χρήση και εαν,είναι απαραίτητο καθαρίστε το φίλτρο ή συμπληρώστε λαδι στο λιπαντήρα. Αυτό θα διασφαλίσει την ορθή χρήση του εργαλείου και θα διευρύνει τη διάρκεια της ζωής του. Για βαριά φορτία χρησιμοποιείτε πάντα μια πρόσθετη λαβή. Στην περίπτωση ακινητοποίησης του τρυπανιού, για παράδειγμα. Λόγω εμπλοκής ή όταν διέρχεται το υλικό προς διάτρηση, μπορεί να προκαλέσει μεγάλες περιστροφικές δυνάμεις που επενεργούν στο εργαλείο. Είναι απαραίτητο να υιοθετήσουμε μια τέτοια στάση για να μπορέσουμε να αντισταθμισουμε αποτελεσματικά αυτές τις δυναμεις. Μια απροσδόκητη κίνηση εργαλείου ή έκρηξη του τρυπανιού μπορεί να προκαλέσει τραυματισμούς. Όταν χρησιμοποιείτε πρόσθετα στηρίγματα ή υποστηρίγματα, βεβαιωθείτε ότι το εργαλείο είναι σωστά και ασφαλώς στερεωμένο. Πρέπει να παίρνετε σωστή στάση ώστε να αντισταθμίζεται η κανονική ή απροσδόκητη κίνηση του εργαλείου που προκαλείται από τη ροπή στρέψης. Κρατήστε τα μέρη του σώματος και τα ρούχα μακριά από την περιστρεφόμενη λαβή και το τρυπάνι. Υπάρχει κίνδυνος να πιαστείτε. Πάντα να ειστε βεβαιοι ότι όλα τα κλειδιά και τα εργαλεία που χρησιμοποιούνται για τη ρύθμιση και την τοποθετηση εργαλείων αφαιρέθηκαν πριν από τη διάτρηση. ΧΡΗΣΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ Πριν από κάθε χρήση του εργαλείου, βεβαιωθείτε ότι δεν έχουν καταστραφεί τμήματα του πνευματικού συστήματος. Αν82 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

παρατηρήσετε οποιαδήποτε ζημιά, αντικαταστήστε τα αμέσως με καινούργια εξαρτήματα του συστήματος. Πριν από κάθε χρήση του πνευματικού συστήματος, αποστραγγίστε την υγρασία που συρρικνώνεται στο εσωτερικό τού εργαλείου, στον συμπιεστή και τους σωλήνες. Σύνδεση του εργαλείου στο πνευματικό σύστημα Το σχήμα δείχνει τον συνιστώμενο τρόπο σύνδεσης του εργαλείου με το πνευματικό σύστημα. Η μέθοδος που παρουσιάζεται θα εξασφαλίσει την αποτελεσματικότερη χρήση του εργαλείου και θα επεκτείνει τη διάρκεια ζωής του. Προσθέστε μερικές σταγόνες SAE 10 viscosity στην είσοδο αέρα. Στο σπείρωμα εισαγωγής αέρα βιδώστε ασφαλώς το κατάλληλο άκρο για να συνδέσετε τον εύκαμπτο σωλήνα του αερα. (II) Συνδέστε τη σωστή άκρη στο φορέα εργαλείων. Για εργασίες με πνευματικά εργαλεία, χρησιμοποιείτε μόνο εξοπλισμό προσαρμοσμένο για εργασία με εργαλεία κρούσης. Ορίστε τη σωστή κατεύθυνση περιστροφής. Το σημαίνει περιστροφή δεξιόστροφα, το γράμμα - αντιστοιχεί σε περιστροφή αριστερόστροφα. Όπου είναι δυνατόν, ρυθμίστε την πίεση (ροπή στρέψης). Συνδέστε το εργαλείο στο πνευματικό σύστημα χρησιμοποιώντας έναν εύκαμπτο σωλήνα με εσωτερική διάμετρο 10 mm / 3/8 «. Βεβαιωθείτε ότι ο εύκαμπτος σωλήνας έχει αντοχή τουλάχιστον 1,38MPa.(III) Ξεκινήστε το εργαλείο για μερικά δευτερόλεπτα, βεβαιωθείται ότι ύποπτοι ήχοι και δονήσεις δεν έρχονται από αυτό.. Στερέωση του τρυπανιού στο συγκρατήρα (τσοκ).(IV) Τοποθετήστε το τρυπάνι στο συγκρατήρα και σφίξτε τις τρεις οπές με το κλειδί, έτσι ώστε να ειναιι στερεά και σταθερά στερεωμένο στο συγκρατήρα. Στη συνέχεια, αφαιρέστε το κλειδί από την οπή στερέωσης.

Ρυθμίστε την πίεση στο πνευματικό σύστημα έτσι ώστε να μην υπερβαίνει τη μέγιστη τιμή για το εργαλείο. Ρυθμίστε την επιθυμητή κατεύθυνση περιστροφής του εργαλείου ( - περιστροφή προς την κατεύθυνση της δεξιόστροφη - περιστροφή αριστερόστροφα). Τοποθετήστε την πρόσθετη λαβή, τοποθετήστε το σφιγκτήρα λαβής μέσα στο σώμα του τρυπανιού και σφίξτε τή λαβή. Στερεώστε το συγκρατήρα σε μια θέση που θα εξασφαλίζει την ασφαλή και εργονομική εργασία.(V) Τοποθετήστε ένα κατάλληλο τρυπάνι στο συγκρατήρα. Συνδέστε το τρυπάνι στο πνευματικό σύστημα. Πιέστε το διακόπτη και ελέγξτε ότι το τρυπάνι δεν δείχνει υπερβολικά εκτός κέντρου άξονα. Αν είναι απαραίτητο, αποσυνδέστε το τρυπάνι από την πηγή πεπιεσμένου αέρα και αντικαταστήστε το τρυπάνι με ένα νέο. Τοποθετήστε το τρυπάνι στο σημείο όπου πρέπει να τρυπηθεί η τρύπα. Σταδιακά πιέστε τη σκανδάλη του εργαλείου. Για να διευκολύνετε την έξοδο του τρυπανιού από την οπή, απελευθερώστε την πίεση στον διακόπτη, περιμένετε να σταματήσει το τρυπάνι. Γυρίστε την αντίστροφη κατεύθυνση και αγγίξτε ελαφρά τη σκανδάλη. Πάρτε προσεκτικά το τρυπάνι έξω από την τρύπα. Αφού ολοκληρώσετε την εργασία, αποσυναρμολογήστε το πνευματικό σύστημα και συντηρήστε το εργαλείο.

Ποτέ μην χρησιμοποιείτε βενζίνη, διαλύτη ή άλλο εύφλεκτο υγρό για να καθαρίσετε το εργαλείο. Οι αναθυμιάσεις ενδέχεται να αναφλεγούν προκαλώντας την έκρηξη του εργαλείου και σοβαρό τραυματισμό. Οι διαλύτες που χρησιμοποιούνται για τον καθαρισμό του συγκρατήρα εργαλείων και του σώματος μπορούν να μαλακώσουν τις μονώσεις. Στεγνώστε καλά το εργαλείο πρίν ξεκινήσετε την εργασία. Σε περίπτωση παρατυπιών στη λειτουργία του εργαλείου, το εργαλείο θα πρέπει να αποσυνδεθεί αμέσως από το πνευματικό

Όλα τα εξαρτήματα του πνευματικού συστήματος πρέπει να προστατεύονται από ρύπανση. Οι ρυπογόνες ουσίες που εισέρχονται στο πνευματικό σύστημα μπορούν να καταστρέψουν το εργαλείο και άλλα στοιχεία του πνευματικού συστήματος. Συντήρηση του εργαλείου πριν από κάθε χρήση Αποσυνδέστε το εργαλείο από το πνευματικό σύστημα. Πριν από κάθε χρήση, αφήστε μια μικρή ποσότητα συντηρητικού υγρού (π.χ. WD-40) μέσω της εισόδου αέρα. Συνδέστε το εργαλείο στο πνευματικό σύστημα και λειτουργήστε το περίπου 30 δευτερόλεπτα. Αυτό θα σας επιτρέψει να κυκλοφορήσει το υγρό συντήρησης μέσα στο εργαλείο και να το καθαρίσει. Αποσυνδέστε ξανά το εργαλείο από το πνευματικό σύστημα. Τοποθετήστε μια μικρή ποσότητα SAE 10 στο εργαλείο, μέσω της εισόδου αέρα και των τρυπών που έχουν σχεδιαστεί για το σκοπό αυτό. Συνιστάται η χρήση ελαίου SAE 10 για τη συντήρηση πνευματικών εργαλείων. Συνδέστε το εργαλείο και λειτουργήστε το για μικρό χρονικό διάστημα.83 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ

Προσοχή! Το WD-40 δεν μπορεί να χρησιμοποιηθεί ως κατάλληλο λάδι λίπανσης. Υπολοιπα λαδιου που έχουν διαφύγει μέσω των εξόδων. Εάν αφήσετε το λάδι, μπορεί να προκληθεί βλάβη στις μονώσεις του

Άλλη συντήρηση Πριν από κάθε χρήση του εργαλείου, βεβαιωθείτε ότι δεν υπάρχουν σημαδια ζημιας στο εργαλείο. Τα γρανάζια, οι υποδοχές εργαλείων και οι άτρακτοι πρέπει να διατηρούνται καθαρά. Κάθε 6 μήνες ή μετά από 100 ώρες εργασίας, το εργαλείο θα πρέπει να υποβληθεί σε έλεγχο απο εξειδικευμένο προσωπικό σε ένα συνεργείο επισκευών. Αν το εργαλείο έχει χρησιμοποιηθεί χωρίς τη χρήση συνιστώμενου συστήματος παροχής αέρα, αυξήστε τη συχνότητα επιθεώρησης του εργαλείου. Αντιμετώπιση προβλημάτων

να σταματήσετε να χρησιμοποιείτε το εργαλείο αμέσως μετά την ανίχνευση τυχόν δυσλειτουργιών. Η εργασία με ένα μη λειτουργικό εργαλείο μπορεί να προκαλέσει τραυματισμό. Όλες οι επισκευές ή αντικαταστάσεις των εξαρτημάτων του εργαλείου πρέπει να εκτελούνται από εξειδικευμένο προσωπικό σε εξουσιοδοτημένο συνεργείο επισκευής. Σφάλμα Πιθανή λύση Το εργαλείο είναι πολύ αργό ή

Εφαρμόστε μια μικρή ποσότητα WD-40 μέσω της εισόδου αέρα. Ξεκινήστε το εργαλείο για λίγα δευτερόλεπτα. Οι λεπίδες θα μπορούσαν να κολλήσουν στον δρομέα. Ξεκινήστε το εργαλείο για περίπου 30 δευτερόλεπτα. Λιπάνετε το εργαλείο με μικρή ποσότητα λαδιού. Προσοχή! Η υπερβολική ποσότητα λαδιού μπορεί να προκαλέσει πτώση της ενέργειας του εργαλείου. Σε αυτή την περίπτωση, καθαρίστε τη μονάδα δίσκου. Το εργαλείο ξεκινά και στη συνέχεια απελευθερώνετα Ο συμπιεστής δεν παρέχει σωστή παροχή αέρα. Το εργαλείο ενεργοποιείται από τον αέρα που συσσωρεύεται στη δεξαμενή του συμπιεστή. Καθώς η δεξαμενή είναι κενή, ο συμπιεστής δεν μπορεί να συμβαδίσει με την έλλειψη αέρα. Συνδέστε τη συσκευή σε πιο αποδοτικό συμπιεστή. Ανεπαρκής ισχύς Βεβαιωθείτε ότι οι εύκαμπτοι σωλήνες έχουν εσωτερική διάμετρο τουλάχιστον όπως καθορίζεται στον πίνακα στο σημείο 3. Ελέγξτε τη ρύθμιση πίεσης για μέγιστη τιμή. Βεβαιωθείτε ότι το εργαλείο έχει καθαριστεί και λιπανθεί σωστά. Εάν δεν υπάρχουν αποτελέσματα, το εργαλείο πρέπει να επισκευαστεί. Ανταλλακτικά Για πληροφορίες σχετικά με τα ανταλλακτικά για τα εργαλεία πεπιεσμένου αέρα, επικοινωνήστε με τον κατασκευαστή ή τον αντιπρόσωπό του. Μετά την ολοκλήρωση της εργασίας, το περίβλημα, οι σχισμές εξαερισμού, οι διακόπτες, η πρόσθετη λαβή και τα καλύμματα πρέπει να καθαρίζονται, για παράδειγμα, με πιεση αέρα (σε πίεση που δεν υπερβαίνει τα 0,3 MPa), με βούρτσα ή στεγνό πανί χωρίς τη χρήση χημικών ουσιών και καθαρισμού υγρών. Καθαρίστε τα εργαλεία και τις λαβές με ένα στεγνό καθαρό πανί. Τα φθαρμένα εργαλεία είναι ανακυκλώσιμα - μην τα πετάτε σε δοχεία οικιακών απορριμμάτων, περιέχουν ουσίες επικίνδυνες για την ανθρώπινη υγεία και το περιβάλλον! Ζητούμε ενεργή βοήθεια στην οικονομική διαχείριση των φυσικών πόρων και στην προστασία του φυσικού περιβάλλοντος μεταφέροντας τη χρησιμοποιημένη συσκευή στο σημείο αποθήκευσης του χρησιμοποιημένου εξοπλισμού. Για να μειωθεί η ποσότητα των αποβλήτων που έχουν αφαιρεθεί, είναι απαραίτητη η επαναχρησιμοποίηση, η ανακύκλωση ή η ανάκτηση με άλλη μορφή.INSTRUKCJA ORYGINALNA
