MANUAL DE UTILIZARE YT09702 Yato

1. orifi ciul intrării aerului

2. mufa intrării aerului

4. comutatorul schimbării dircţiei de rotire

6. cheia pentru mandrină

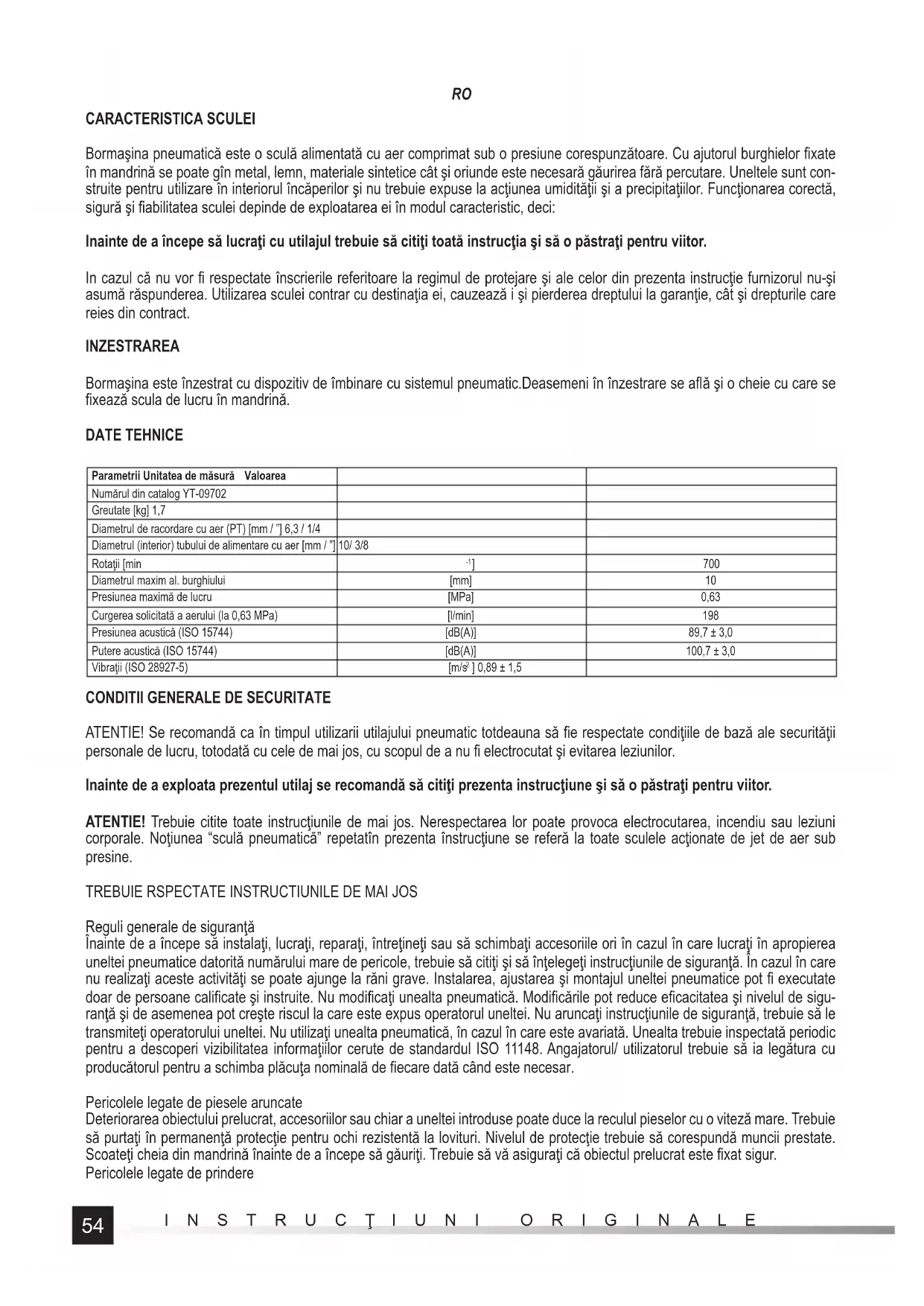

CARACTERISTICA SCULEI Bormaşina pneumatică este o sculă alimentată cu aer comprimat sub o presiune corespunzătoare. Cu ajutorul burghielor fi xate în mandrină se poate gîn metal, lemn, materiale sintetice cât şi oriunde este necesară găurirea fără percutare. Uneltele sunt con- struite pentru utilizare în interiorul încăperilor şi nu trebuie expuse la acţiunea umidităţii şi a precipitaţiilor. Funcţionarea corectă, sigură şi fi abilitatea sculei depinde de exploatarea ei în modul caracteristic, deci: Inainte de a începe să lucraţi cu utilajul trebuie să citiţi toată instrucţia şi să o păstraţi pentru viitor. In cazul că nu vor fi respectate înscrierile referitoare la regimul de protejare şi ale celor din prezenta instrucţie furnizorul nu-şi asumă răspunderea. Utilizarea sculei contrar cu destinaţia ei, cauzează i şi pierderea dreptului la garanţie, cât şi drepturile care reies din contract. INZESTRAREA Bormaşina este înzestrat cu dispozitiv de îmbinare cu sistemul pneumatic.Deasemeni în înzestrare se afl ă şi o cheie cu care se fi xează scula de lucru în mandrină. DATE TEHNICE Parametrii Unitatea de măsură Valoarea Numărul din catalog YT-09702 Greutate [kg] 1,7 Diametrul de racordare cu aer (PT) [mm / ”] 6,3 / 1/4 Diametrul (interior) tubului de alimentare cu aer [mm / ”] 10/ 3/8 Rotaţii [min

] 700 Diametrul maxim al. burghiului [mm] 10 Presiunea maximă de lucru [MPa] 0,63 Curgerea solicitată a aerului (la 0,63 MPa) [l/min] 198 Presiunea acustică (ISO 15744) [dB(A)] 89,7 ± 3,0 Putere acustică (ISO 15744) [dB(A)] 100,7 ± 3,0 Vibraţii (ISO 28927-5) [m/s

ATENTIE! Se recomandă ca în timpul utilizarii utilajului pneumatic totdeauna să fi e respectate condiţiile de bază ale securităţii personale de lucru, totodată cu cele de mai jos, cu scopul de a nu fi electrocutat şi evitarea leziunilor. Inainte de a exploata prezentul utilaj se recomandă să citiţi prezenta instrucţiune şi să o păstraţi pentru viitor. ATENTIE! Trebuie citite toate instrucţiunile de mai jos. Nerespectarea lor poate provoca electrocutarea, incendiu sau leziuni corporale. Noţiunea “sculă pneumatică” repetatîn prezenta înstrucţiune se referă la toate sculele acţionate de jet de aer sub presine.

TREBUIE RSPECTATE INSTRUCTIUNILE DE MAI JOS

Reguli generale de siguranţă Înainte de a începe să instalaţi, lucraţi, reparaţi, întreţineţi sau să schimbaţi accesoriile ori în cazul în care lucraţi în apropierea uneltei pneumatice datorită numărului mare de pericole, trebuie să citiţi şi să înţelegeţi instrucţiunile de siguranţă. În cazul în care nu realizaţi aceste activităţi se poate ajunge la răni grave. Instalarea, ajustarea şi montajul uneltei pneumatice pot fi executate doar de persoane califi cate şi instruite. Nu modifi caţi unealta pneumatică. Modifi cările pot reduce efi cacitatea şi nivelul de sigu- ranţă şi de asemenea pot creşte riscul la care este expus operatorul uneltei. Nu aruncaţi instrucţiunile de siguranţă, trebuie să le transmiteţi operatorului uneltei. Nu utilizaţi unealta pneumatică, în cazul în care este avariată. Unealta trebuie inspectată periodic pentru a descoperi vizibilitatea informaţiilor cerute de standardul ISO 11148. Angajatorul/ utilizatorul trebuie să ia legătura cu producătorul pentru a schimba plăcuţa nominală de fi ecare dată când este necesar. Pericolele legate de piesele aruncate Deteriorarea obiectului prelucrat, accesoriilor sau chiar a uneltei introduse poate duce la reculul pieselor cu o viteză mare. Trebuie să purtaţi în permanenţă protecţie pentru ochi rezistentă la lovituri. Nivelul de protecţie trebuie să corespundă muncii prestate. Scoateţi cheia din mandrină înainte de a începe să găuriţi. Trebuie să vă asiguraţi că obiectul prelucrat este fi xat sigur. Pericolele legate de prindere55

Pericolele legate de prindere pot duce la sufocare, scalpare şi/ sau rănire în cazul în care hainele largi, bijuteriile, părul sau mănuşile nu se afl ă departe de unealtă sau accesorii. Pericolele legate de muncă Utilizarea uneltei poate expune mâinile operatorului la pericole cum ar fi : strivire, lovire, frecare şi căldură. Trebuie să folosiţi mănuşi potrivite pentru protecţia mâinilor. Operatorul şi personalul de întreţinere trebuie să fi e capabili fi zic să se descurce cu cantitatea, masa şi puterea uneltei. Ţineţi unealta corect. Fiţi pregătiţi în permanenţă să vă opuneţi mişcărilor normale precum şi celor neaşteptate şi aveţi mereu la dispoziţie ambele mâini. Atunci când faceţi găuri în materialul prelucrat datorită presiunii prea mari de pe burghiu se poate crea un cuplu ridicat de reacţie. În orice caz se recomandă utilizarea mijloacelor de absorbţ ie a turaţiei de reacţie de peste: 4 Nm pentru unelte drepte, 10 Nm pentru unelte cu mâner pistol. Ţineţi mâinile departe de burghiul care se roteşte şi de mandrină. Trebuie să opriţi aparatul cu butonul de pornire şi oprire în caz de pană de curent. Utilizaţi doar agenţi de gresare recomandaţi de către producători. Trebuie să utilizaţi ochelari de protecţie, se recomandă utilizarea unor mănuşi ajustate şi a hainelor de protecţie. Pericolele legate de mişcări repetate Atunci când utilizaţi unealta pneumatică la lucru ce constă în mişcări repetate, operatorul este expus la disconfortul în zona pal- melor, braţelor, umerilo, gâtului şi a altor părţi corporale. În cazul în care utilizaţi unealta pneumatică, operatorul trebuie să aibă o poziţie confortabilă care asigură aşezarea corectă a tălpilor şi evitaţi poziţiile ciudate sau cele care nu asigură echilibru. Operatorul trebuie să schimbe poziţia în cazul în care lucrează mult timp, acest fapt ajută la evitarea disconfortului şi a oboselii. În cazl în care operatorul prezintă asemenea simptome precum: disconfort durabil sau repetat, durere, durere pulsabilă, furnicare, amorţire, asturime sau înţepenire. Nu trebuie să le ignore ci să informeze angajatorul despre acest fapt şi să apeleze la sfatul unui medic. Pericole cauzate de accesorii Decuplaţi unealta de la sursa de alimentare înainte de a schimba unealta de lucru sau accesoriul introdus. Utilizaţi accesorii şi materiale de exploatare de dimensiunile şi tipurile, recomandate de producător. Evitaţi contactul direct cu unealta introdusă în timpul muncii sau după aceasta, acestea pot fi fi erbinţi sau ascuţite. Pericolele legate de locul de muncă Alunecările, împiedicările şi căzăturile sunt cauzele principale care duc la leziuni. Fiţi ateţi la suprafeţele lunecoase care pot apărea datorită utilizării uneltei precum şi la pericolul de împiedicare cauzat de instalaţia de aer. Procedaţi prudent în mediul necunoscut. Pot exista pericole ascunse, cum ar fi electricitatea sau alte linii utile. Unealta pneumatică nu este destinată pentru uz în zonele expuse la explozii şi nu este izolată de contactul cu energie electrică. Asiguraţi-vă că nu există cabluri electrice, ţevi de gaz, etc., care pot fi periculoaze în caz de deteriorare cu unealta. Pericolele legate de vapori şi pulberi Praful şi vaporii apăruţi în timpul utilizării uneltei pneumatice pot înrăutăţi starea de sănătate (pot cauza de ex. cancer, defecte congenitale, astmă şi/sau iritaţii ale pielii), sunt necesare: evaluarea riscului şi implementarea mijloacelor corespunzătoare de control legate de acest tip de pericole. Evaluarea riscului trebuie să includă impactul prafului creat de utilizarea uneltei şi posibi- litatea de ridicare a prafului existent. Orifi ciul de evacuare a aerului trebuie îndreptat astfel încât să minimizaţi ridicarea prafului dintr-un mediu prăfuit. Acolo unde există praf sau vapori prioritatea o constituie controlul acestora în sursa de emisie. Toate fun- cţiile integrate şi echipamentele pentru colectarea, extragerea sau diminuarea prafului trebuie să fi e utilizate corect şi menţinute conform recomandărilor producătorului. Utilizaţi protecţie pentru căile respiratorii în conformitate cu instrucţiunile angajatorului şi conform cerinţelor de igienă şi siguranţă. Operarea şi întreţinerea uneltei pneumatice trebuie efectuate conform recomandărilor din instrucţiunile de utilizare, acest fapt permite minimizarea emisiilor de vapori şi pulberi . Selectaţi, întreţineţi şi schimbaţi uneltele introduse conform recomandărilor din instrucţiuni pentru a preveni creşterea cantităţii de vapori şi pulberi. Pericolul legat de zgomot Expunerea, fără protecţie la un nivel ridicat de zgomot poate duce la pierderea defi nitivă şi iremediabilă a auzului precum şi la alte probleme, cum ar fi ţiuitul în urechi (zumzet, fl uierat, ţiuit sau piuit în urechi). Evaluarea riscului precum şi implementarea mijloacelor corespunzătoare de control cu privire la aceste pericole. Controalele corespunzătoare care au drept scop diminuarea riscului pot include asemenea acţiuni de genul: materiale de amortizare care previn „ţiuitul” obiectului prelucrat. Folosiţi mijloace de protecţie auditivă în conformitate cu instrucţiunile angajatorului precum şi în conformitate cu cerinţele de igienă şi siguranţă. Operarea şi întreţinerea uneltei pneumatice trebuie să fi e realizată în conformitate cu recomandările instrucţiunilor de operare, permite evitarea creşterii nivelului de zgomot inutil. În cazul în care unealta pneumatică este dotată cu amortizor, trebuie să vă asiguraţi mereu că este montat corect atunci când unealta este în uz. Selectaţi, întreţineţi şi schimbaţi uneltele uzate conform recomandărilor din instrucţiunile de utilizare. Acest fapt permite evitarea creşterii inutile a zgomotului. Expunere la vibraţii Expunerea la vibraţii poate duce la afectarea defi nitivă a nervilor i a irigării antebraţelor şi braţelor. Trebuie să vă îmbrăcaţi gros atunci când lucraţi la temperaturi scăzute şi să ţineţi mâinile calde şi uscate. În caz de amorţire, fur- nicare, durere sau albire a pielii degetelor şi mâinilor, încetaţi să utilizaţi unealta pneumatică, apoi informaţi angajatorul ş i apelaţi56

la sfatul unui medic. Operarea şi întreţinerea uneltei pneumatice conform cu recomandările instrucţiunilor de utilizare, acest fapt permite evitarea creşterii nivelului de vibraţii. Nu permiteţi ca unealta introdusă să vibreze în piesa prelucrată, acest fapt duce de obicei la creşterea vibraţiilor. Selectaţi, întreţineţi şi schimbaţi uneltele introduse uzate conform recomandărilor din instrucţiunile de utilizare. Acest fapt permite evitarea creşterii inutile a nivelului de vibraţii. Acolo unde este posibil trebuie să montaţi o piesă de protecţie. În cazul în care este posibil trebuie să sprijiniţi greutatea pe un suport, instrument de tensionare sau de echilibrare. Prindeţi uşor dar sigur unealta, luând în evidenţă forţele necesare de reacţie, deoarece pericolul ce provine de la vibraţii este de obicei mai mare atunci când forţa de prindere este mai mare. Instrucţiuni adiţionale de siguranţă referitoare la uneltele pneumatice Aerul sub presiune poate provoca răni grave: - decuplaţi mereu fl uxul de aer, eliminaţi aerul sub presiune din furtun şi decuplaţi unealta de la sursa de aer când: nu este utilizată, înainte de schimbarea accesoriilor sau la efectuarea reparaţ iilor; - nu îndreptaţi niciodată aerul spre dumneavoastră sau oricine altcineva. Lovirea cu furtunul poate provoca răni grave. Trebuie să verifi caţi mereu dacă furtunurile şi accesoriile nu sunt deteriorate sau dacă nu joacă. Aerul rece trebuie îndreptat departe de mâini De fi ecare dată când sunt utilizate conexiuni fi letate universale (conexiuni cu cârlig), trebuie să utilizaţi bolţuri de protecţie împo- triva posibilităţii de deteriorare a conexiunilor dintre furtunuri şi unealtă. Nu depăşiţi presiunea maximă indicată a aerului pentru unealtă. Nu prindeţi de furtun unealta pentru a o deplasa.

CONDITII DE EXPLOATARE

Trebuie verifi cat, dacă sursa de aer comprimat perimte producerea presiuii de lucru corespunzătoare, cât va asigura debitul de aer necesar. In cazul în care presiunea este prea mare trebuie adaptat reductor cât şi supapă de siguranţă. Scula pneumatică trebuie să fi e alimentată prin intermediul fi ltrului şi lubrefi antului. Asigurând în acest caz aer curat şi umezit cu ulei.Totdeauna, înainte de fi ecare utilizare, trebuie verifi cat fi ltrul şi eventual curăţat sau competat nivelul uleiului în gresor. Asigurând în acest mod exploataţia corespunzătoare a sculei prelungind totodată dura- bilitatea ei. La sarcini mari totdeauna trebuie adaptat mânierul suplmentar. In cazul în care burghiul se opreşte de exemplu din cauza fi xării sau la trecerea prin materialul găurit,se pot ivi mari forţe de rotaţie care acţionează asupra sculei. Trebuie deci să ei o postură corespunzătoare, ca să poţi cu efect combate acestei forţe.O neaşteptată mişcare asculei sau pleznirea burghiului, poate fi pricina leziunilor. Intrebuinţând dispozitive de prindere suplimentare sau suporţi ajutători, trebuie săte asiguri, că utilajul este fi xat corect şi sigur. Trebuie ca în timpul lucrului, să ei aşa o atitudine care să poată combate orice mişcare a a sculei fi e normală fi e neaşteptată provocată de momentul de rotaţie.Este interzisă aproprierea mâinilor sau altor părţi corporale,cât şi a îmbrăcămintei de scula lucrătoare, deoarece rişti că pot fi trase de scula respectivă. Totdeauna trebuie să te asiguri că, sculele şi cheile întrebuinţate la reglarea şi fi xarea altor scule ajutatoare la bormaşină au fost îndepărtate înainte de începerea găuririi. UTILIZAREA UTILAJULUI Totdeauna, înainte de utilizarea utilajului trebuie să te asiguri că, nici un element al sistemului pneumatic nu este defectat. In cazul constatatării a oricărui fel de defect, fără întârziere, elementul defectat trebuie neapărat înlocuit cu altul nou fără defect. Inainte de utilizarea sistemului pneumatic, trebuie uscată umezeala condensată în interiorul sculei, în compresor şi conducte. Ataşarea sculei la sistemul pneumatic Figura arată felul recomandat cum trebuie ataşată scula la sistemul pneumatic. Felul arătat asigură folosirea efectivă a sculei, totodată prelungirea durabilităţii sculei. In orifi ciul de intrarea aerului, dă drumul la câteva picături de ulei cu vizcozitatea SAE 10. La fi letul orifi ciului de intrarea aerului se înşureubează tare şi sigur piesa de racordare cu tubul de alimentare cu aer. (II) Pe dispozitivul de prindere (pe antrenor) trebuie fi xat capătul corespunzător. La lucrul cu scule pneumatice întrebuinţaţi doar echipament adaptabil la lucru cu scule percutante. Ajustează direcţia de rotire corespunzătoare. Litera F arată că rotaţiile sunt în aceiaş direcţie cum merg acele cesului, Litera R - rotaţii contrare mersului acelor de ceas. Acolo unde este posibil reglează presiunea (momentul de rotaţie). Se leagă utilajul la sistemul pneumatic întrbuinţând furtun cu diametrul interior de 3/8”. Asigură-te, că rezistenţa furtunului nu este mai mică de 1,38 Mpa.(III) Porneşte scula pe timp de câteva secunde, pentru a te convinge că nu apar nici un fel de sunete sau vibraţii.57

Fixarea burghiului în mandrină (IV) După întroducerea burghiului în mandrină, ea trebuie strânsă cu cheia în toate cele trei orifi cii de strângere pentru cheie, în aşa fel încât burghiul să fi e sigur şi tare fi xat în mandrină. Scoate apoi cheia din orifi ciul de strângere. Găurirea Reglează presiunea sistemului pneumatic în aşa fel încât să nu depăşească valoarea maximă, pentru scula respedctivă. Ajustează direcţia de rotire corespunzătoare (F- înşurubarea, rotirea în direcţia acelor de ceas, R- deşurubarea, direcţia de rotire contrară acelor de ceas). Introdu în mandrină burghiul respectiv. Ataşează bormaşina la sistemul pneumatic în aşa fel cum este. Apasă întrerupătorul spre a verifi ca dacă nu bate axial. In cazul în care bătaia este prea mare, detaşează bormaşina dela sursa de alimentare cu aer comprimat şio schimbă burghiul cu altul nou. Pune vârful burghiului pe locul unde vrei să gă ureşti. Apasă treptat asupra trăgaciul sculei. Cu scopul de a scoate uşor burghiul din gaura făcută, nu mai apăsa întrerupl, aştaeptă puţin până ce burghiul se opreşte. Schimbă direcţia de rotire în sens contrar şi apăsând treptate trăgaciul sculei, scoate burghiul din gaură. După terminarea lucrului se demontează dela sistemul pneumatic iar scula trebuie conservată. INTRETINEREA Curăţind scula, nu întrebuinţa nici odată benzină, solvenţi, sau alt fel de lichide infl amabile. Vaporii se pot aprinde, provocând explozia sculei şi în consecinţă leziuni grave. Solvenţii întrebuinţaţi la curăţirea dispozitivului de prinderea (fi xarea) sculei ajutătoare şi a carcasei pot îmuia garniturile de etanşare. Inainte de a începe lucrul cu scula, ea trebuie bine uscată. In cazul în care vei constata orice fel de neregularităti în funcţionarea utilajului, imediat trebuie detaşat dela sistemul pneumatic. Toate elementele sistemului pneumatic trebuie să fi e asigurate împotriva murdăriilor. Murdăriile, care s-ar găsi în sistemul pneu- matic pot distruge utilajul şi alte elemente ale sistemului pneumatic. Conservarea utiljului înainte de fi ecare utilizare Se detaşează utilajul dela sistemul pneumatic. Inainte de fi ecare utilizare, în orifi ciul de intrarea aerului, trebuie introdusă o cantitate mică de lichid de conservare (de ex. WD-40). Ataşează utilajul la istemul pneumatic şi porneşte-l pe timp de 30 de secunde. In acest timp lichidul de conservare intră în interiorul utilajului, curăţind- ul. Din nou trebuie deataşat dela sistemul pneumatic. Prin orifi ciul de intrarea aerului şi în orofi cile destinate pentru ungere, trebuie dat drumul la o mică cantitate de ulei SAE 10, destinat pentru conservarea utilajelor pneumatice. Ataşează utilaju şi porneşte-l pe scurt timp. Atenţie! WD-40 nu poate servi ca ulei specifi c de ungere. Surplusul de ulei, care a ieşit prin orifi ciile de ieşire, trebuie şters. Uleiul neşters poate defecta etanşările utilajului. Alte acţiuni de conservare Inainte de fi ecare utilizare se recomandă să verifi ci utilajul, dacă vre-un element nu a fost cumva defectat. Antrenorul, dispozitivele de fi xare şi axul trebuie întreţinute curate. Se recomandă, ca la fi ecare 6 luni, sau după 100 de ore de funcţionare, utilajul trebuie încredinţat unui atelier de specialitate autorizat spre a fi revizuit. Dacă utilajul afost utilizat fără respectarea recomandărilor referitor la sistemul de alimentare cu aer, trebui dat la revizuit mai des. Eliminarea defectelor Imediat, după apariţia oricărui fel de defect, utilizarea trebuie întreruptă. Utilizarea utilajului cu defect poate provoca leziuni. Orice reparaţie sau schimbarew a elementelor utilajului, trebuie să fi e efectuate de persoane califi cate în acest domeniu la atelier de specialitate. Deranjamentul Posilibitatea eliminării Utilajul are rotaţiile prea mici sau nu porneşte deloc In orifi ciul de intrarea aerului, dă drumul la o mică cantitate de ulei WD-40. Porneşte utilajul pe timp de câteva secunde. Este posibil ca paletele să se lipească de rotor. Pornrşte din nou utilajul dar doar pe timp de 30 de secunde. Unge utilajul cu o mică titate de ulei. Atenţie! Excesul de ulei poate micşora puerea utilajului. In acest caz trebuie curăţată acţiarea. Utilajul porneşte iar apoi încetineşte mesul Compresorul nu asigură cantitatea necesară de aer. Utilajul porneşte datorită presiunii aerului din rezervor. Compresorul nu reuşeşte să completeze lipsa pii aerului din rezervor. Utilajul trebuie acţiat de un comprsor cu debit mai mare. Putere insufi cientă Trebuie să te asiguri că furtunele au diametrul interior de cel puţin 10/ 3/8”. Verifi că ajustarea presiunii, dacste pusă pe valoarea maximă. Asigură-te că utilajul este corect curăţat. In cazul lipsei de rezultate pozitive, utilajul trebuie dat la reparat.58

Piese de schimb Pentru a obţine informaţii cu privire la piesele de schimb pentru uneltele pneumatice trebuie să luaţi legătura cu producătorul sau reprezentantul acestuia. După terminarea lucrului trebuie curăţată toată scula, rosturile de trecerea aerului, întreruptorii, mânierul şi scuturile de exemplu cu are comprimat cu o presiune nu mai mare de 0,3 Mpa, sau cu penson sau cu o cârpă uscată neântrebuinţând mijloace chimice şi lichide curăţătoare. Sculele uzate sunt materiale de recuperat – nu este permis de ale arunca la gunoiul de casă, deoarece conţin substanţe periculo- ase pentru sănătatea oamenilor cât şi pentru mediu!. Vă rugăm să ajutaţi activ la administrarea economică a resurselor naturale cât şi la protejarea mediului natural, predând utilajul uzat spre a fi recuperat de către intreprinderile corespunzătoare. Cu scopul de a evita cantitatea deşeurilor de debitare, este necesară utilizarea lor din nou, dar după ce vor fi recuperate prin reciclare sau în alt mod.59 MANUAL ORIGINAL
