YT09702 - Wkrętarka Yato - Bezpłatna instrukcja obsługi

Type de produit	Wkrętarka pneumatyczna (wiertarka)
Marque	Yato
Modèle	YT09702
Poids	1,7 kg
Diamètre de connexion d'air (PT)	6,3 mm / 1/4 cala
Diamètre intérieur du tuyau d'arrivée d'air	10 mm / 3/8 cala
Vitesse à vide	700 min⁻¹
Diamètre maximum de perçage	10 mm
Pression de service maximale	0,63 MPa
Débit d'air nécessaire (à 0,63 MPa)	198 L/min
Niveau de pression sonore (ISO 15744)	89,7 ± 3,0 dB(A)
Niveau de puissance acoustique (ISO 15744)	100,7 ± 3,0 dB(A)
Vibrations (ISO 28927-5)	0,89 ± 1,5 m/s²
Alimentation	Sprężone powietrze
Sens de rotation réversible	Tak
Équipement fourni	Klucz do uchwytu, złącze powietrza, dodatkowy uchwyt
Entretien et nettoyage	Czyścić sprężonym powietrzem, smarować olejem SAE 10
Pièces détachées et réparabilité	Skontaktować się z producentem lub autoryzowanym warsztatem
Sécurité	Nosić okulary, rękawice, ochronę słuchu; nie używać w atmosferze wybuchowej
Informations générales	Używać z kompresorem, filtrem i smarownikiem; ciśnienie maks. 0,63 MPa

Często zadawane pytania - YT09702 Yato

Jak podłączyć narzędzie do układu pneumatycznego?

Nałóż kilka kropli oleju SAE 10 na wlot powietrza. Mocno dokręć złącze powietrza. Używaj węża o średnicy wewnętrznej 10 mm o minimalnej wytrzymałości 1,38 MPa.

Jak ustawić kierunek obrotów?

Użyj przełącznika obrotów: pozycja C dla obrotów w prawo, pozycja ⊃ dla obrotów w lewo.

Jakie ciśnienie powietrza stosować?

Maksymalne ciśnienie robocze wynosi 0,63 MPa. Używaj regulatora, aby nie przekroczyć tej wartości.

Co zrobić, jeśli narzędzie jest zbyt wolne lub nie uruchamia się?

Wlej odrobinę WD-40 do wlotu powietrza i uruchom narzędzie na kilka sekund. Łopatki mogą przywierać do wirnika, więc uruchom na około 30 sekund.

Jak smarować narzędzie?

Przed każdym użyciem odłącz narzędzie, wlej odrobinę oleju SAE 10 lub WD-40 do wlotu powietrza, podłącz i uruchom na 30 sekund. Wytrzyj nadmiar oleju.

Jakiej średnicy wiertła używać?

Maksymalna średnica wiercenia wynosi 10 mm. Używaj wierteł odpowiednich do materiału.

Jak zamocować wiertło w uchwycie?

Włóż klucz do uchwytu w każdy otwór (3 otwory) i mocno dokręć. Wyjmij klucz przed uruchomieniem.

Narzędzie traci moc, co sprawdzić?

Upewnij się, że wąż ma odpowiednią średnicę wewnętrzną (10 mm), ciśnienie jest ustawione na maksimum, a narzędzie jest czyste i nasmarowane. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Jaki sprzęt ochronny nosić?

Nosić okulary ochronne, ochronniki słuchu i rękawice ochronne podczas użytkowania.

Jak konserwować narzędzie po użyciu?

Odłącz narzędzie, wyczyść je sprężonym powietrzem (ciśnienie < 0,3 MPa) i suchą szmatką. Nie używać łatwopalnych rozpuszczalników. Regularnie smarować.

INSTRUKCJA OBSŁUGI YT09702 Yato

1. wlot powietrza
2. złączka wlotu powietrza
3. spust
4. przełącznik kierunku obrotów
5. uchwyt wiertarski
6. kluczyk do uchwytu wiertarskiego
7. narzędzie
8. gniazdo węża
9. wąż
10. złączka węża
11. smarownica
12. reduktor
13. filtr

14. kompresor

15. air inlet

16. air inlet coupler
17. trigger
18. rotational direction switch
19. chuck
20. chuck key
21. tool
22. air hose socket
23. air hose
24. air hose coupler
25. oiler
26. regulator
27. fi lter

28. compressor

29. Lufteinlauf

30. Lufteinlaufnippel
31. Schalter
32. Drehrichtungsschalter
33. Bohrerfutter
34. Schüssel des Werkzeugfutters
35. Werkzeug
36. Schlauchsitz
37. Schlauch
38. Schlauchnippel
39. Öler
40. Druckminderer
41. Filter
42. Kompressor

2022

Rok produkcji:

Production year:

Produktionsjahr:

Год выпуска:

Рік випуску:

Pagaminimo metai:

Ražošanas gads:

Rok výroby:

Rok výroby:

Gyártási év:

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska; www.yato.com

RUS

Przeczytać instrukcję

Używać gogle ochronne

Używać ochrony słuchu

Stosować rękawice ochronne

Use protective gloves

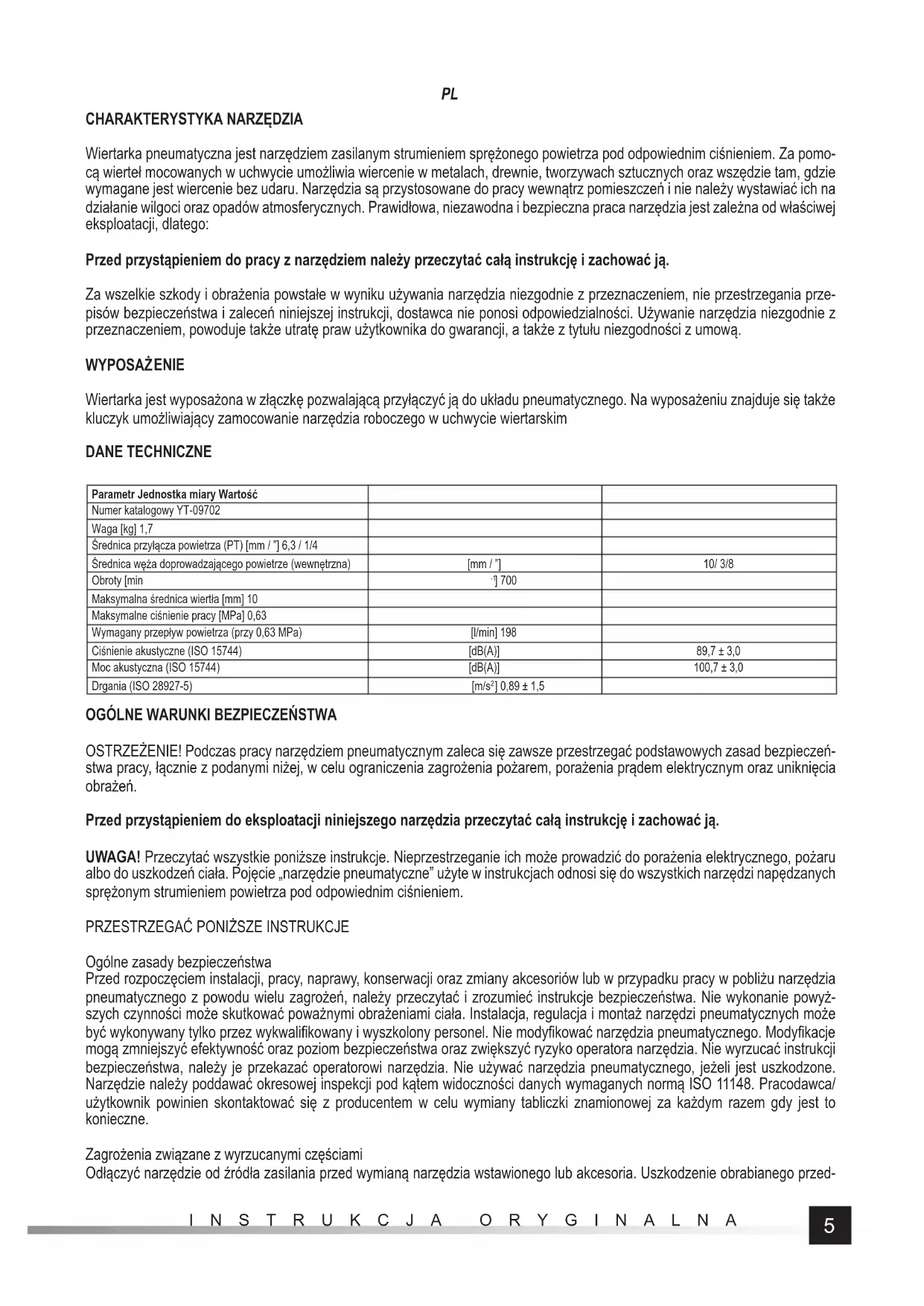

Wiertarka pneumatyczna jest narzędziem zasilanym strumieniem sprężonego powietrza pod odpowiednim ciśnieniem. Za pomocą wierteł mocowanych w uchwycie umożliwia wiercenie w metalach, drewnie, tworzywach sztucznych oraz wszędzie tam, gdzie wymagane jest wiercenie bez udaru. Narzędzia są przystosowane do pracy wewnątrz pomieszczeń i nie należy wystawiać ich na działanie wilgoci oraz opadów atmosferycznych. Prawidłowa, niezawodna i bezpieczna praca narzędzia jest zależna od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za wszelkie szkody i obrażenia powstałe w wyniku używania narzędzia niezgodnie z przeznaczeniem, nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji, dostawca nie ponosi odpowiedzialności. Używanie narzędzia niezgodnie z przeznaczeniem, powoduje także utratę praw użytkownika do gwarancji, a także z tytułu niezgodności z umową.

WYPOSAŻENIE

Wiertarka jest wyposażona w złączkę pozwalającą przyłączyć ją do układu pneumatycznego. Na wyposażeniu znajduje się także kluczyk umożliwiający zamocowanie narzędzia roboczego w uchwycie wiertarskim

DANE TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy YT-09702
Waga [kg] 1,7
Średnica przyłącza powietrza (PT) [mm / " ] 6,3 / 1/4
Średnica węża doprowadzającego powietrze (wewnętrzna)	[mm / " ]	10/ 3/8
Obroty [min	- ] 700
Maksymalna średnica wiertła [mm] 10
Maksymalne ciśnienie pracy [MPa] 0,63
Wymagany przepływ powietrza (przy 0,63 MPa)	[l/min] 198
Ciśnienie akustyczne (ISO 15744)	[dB(A)]	89,7 ± 3,0
Moc akustyczna (ISO 15744)	[dB(A)]	100,7 ± 3,0
Drgania (ISO 28927-5)	[m/s2] 0,89 ± 1,5

OGÓLNE WARUNKI BEZPIECZEŃSTWA

OSTRZEŻENIE! Podczas pracy narzędziem pneumatycznym zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, łącznie z podanymi niżej, w celu ograniczenia zagrożenia pożarem, porażenia prądem elektrycznym oraz uniknięcia obrażeń.

Przed przystąpieniem do eksploatacji niniejszego narzędzia przeczytać całą instrukcję i zachować ją.

UWAGA! Przeczytać wszystkie poniższe instrukcje. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do uszkodzeń ciała. Pojęcie „narzędzie pneumatyczne” użyte w instrukcjach odnosi się do wszystkich narzędzi napędzanych sprężonym strumieniem powietrza pod odpowiednim ciśnieniem.

PRZESTRZEGAĆ PONIŻSZE INSTRUKCJE

Ogólne zasady bezpieczeństwa

Przed rozpoczęciem instalacji, pracy, naprawy, konserwacji oraz zmiany akcesoriów lub w przypadku pracy w pobliżu narzędzia pneumatycznego z powodu wielu zagrożeń, należy przeczytać i zrozumieć instrukcje bezpieczeństwa. Nie wykonanie powyższych czynności może skutkować poważnymi obrażeniami ciała. Instalacja, regulacja i montaż narzędzi pneumatycznych może być wykonywany tylko przez wykwalifikowany i wyszkolony personel. Nie modyfikować narzędzia pneumatycznego. Modyfikacje mogą zmniejszyć efektywność oraz poziom bezpieczeństwa oraz zwiększyć ryzyko operatora narzędzia. Nie wyrzucać instrukcji bezpieczeństwa, należy je przekazać operatorowi narzędzia. Nie używać narzędzia pneumatycznego, jeżeli jest uszkodzone. Narzędzie należy poddawać okresowej inspekcji pod kątem widoczności danych wymaganych normą ISO 11148. Pracodawca/użytkownik powinien skontaktować się z producentem w celu wymiany tabliczki znamionowej za każdym razem gdy jest to konieczne.

Zagrożenia związane z wyrzucanymi częściami

Odłączyć narzędzie od źródła zasilania przed wymianą narzędzia wstawionego lub akcesoria. Uszkodzenie obrabianego przed-

PL

miotu, akcesoriów lub nawet narzędzia wstawianego może spowodować wyrzucenie części z dużą prędkością. Zawsze należy stosować ochronę oczu odporną na uderzenia. Stopień ochrony należy dobierać w zależności od wykonywanej pracy. Należy się upewnić, ze obrabiany przedmiot jest bezpiecznie zamocowany. W przypadku pracy narzędziem nad głową, stosować hele m ochronny. Należy również brać pod uwagę ryzyko wobec osób postronnych. Należy się upewnić, ze obrabiany przedmiot jest bezpiecznie zamocowany. Nie pracować narzędziem bez upewnienia się, że został zainstalowany ogranicznik narzędzia wstawia- nego. Aby uniknąć obrażeń, należy wymieniać ogranicznik kiedy zostanie zużyty, pęknięty lub zniekształcony. Pewnie przyłożyć narzędzie wstawiane do obrabianej powierzchni przed rozpoczęciem pracy.

Zagrożenia związane z pracą

Użytkowanie narzędzia może wystawić ręce operatora na zagrożenia, takie jak: zmiażdżenie, uderzenie, odcięcie, ścieranie oraz gorąco. Należy ubierać właściwe rękawice do ochrony rąk. Operator oraz personel konserwujący powinni być fizycznie zdolni do poradzenia sobie z ilością, masą oraz mocą narzędzia. Trzymać narzędzie poprawnie. Zachować równowagę oraz zapewniające bezpieczeństwo ustawienie stóp. Należy zwolnić nacisk na urządzenie startu i stopu w przypadku przerwy w dostawie energii zasilającej. Używać tylko środków smarnych zalecanych przez producenta. Unikać bezpośredniego kontaktu z narzędziem wsta-wianym podczas oraz po pracy, może być gorące. Należy stosować okulary ochronne, zalecane jest stosowanie dopasowanych rękawic oraz stroju ochronnego.

Zagrożenia związane z powtarzalnymi ruchami

Podczas stosowania narzędzia pneumatycznego do pracy polegającej na powtarzaniu ruchów, operator jest narażony na doświadczenie dyskomfortu dłoni, ramion, barków, szyi lub innych części ciała. W przypadku użytkowania narzędzia pneumatycznego, operator powinien przyjąć komfortową postawę zapewniającą właściwe ustawienie stóp oraz unikać dziwnych lub nie zapewniających równowagi postaw. Operator powinien zmieniać postawę podczas długiej pracy, pomoże to uniknąć dyskomfortu oraz zmeczenia. Jeżeli operator doświadcza symptomów takich jak: trwały lub powtarzający się dyskomfort, ból, pulsujący ból, mrowienie, drętwienie, pieczenie lub sztywność. Nie powinien ich ignorować, powinien powiedzieć o tym pracodawcy i skonsultować się z lekarzem.

Zagrożenia związane z akcesoriami

Odłączyć narzędzie od źródła zasilania przed zmianą narzędzia wstawionego lub akcesoria. Stosować akcesoria i materiały eksploatacyjne tylko w rozmiarach i typach, które są zalecane przez producenta. W przypadku młotków, w stosownych przypadkach, nigdy nie używać jakichkolwiek dług jako narzędzi ręcznych. Zostały one specjalnie zaprojektowane i poddane obróbce cieplnej pod kątem wykorzystania jedynie w nieobrotowych narzędziach udarowych. W przypadku młotków i kruszarek, w stosownych przypadkach, nigdy nie używać tępych dług, ponieważ są one poddawane dużemu obciążeniu i może pęknąć ze względu zmęczenia materiału. Użycie tępego narzędzia może zwiększyć wibracje i dlatego zawsze powinno się stosować naostrzone narzędzia. W przypadku młotków, w stosownych przypadkach, nigdy nie chłodzić gorących narzędzi wstawianych w wodzie, może to skutkować kruchością i przedwczesnym zużyciem. W przypadku młotków, w stosownych przypadkach, uszkodzenie lub pękniecie narzędzia może wynikać z niewłaściwego wykorzystania narzędzia jako dźwigni, np. przy podważaniu. Lepiej pracować, usuwając mniejsze fragmenty, co pozwoli uniknąć zacięć. Unikać bezpośredniego kontaktu z narzędziem wstawianym podczas oraz po pracy, może być gorące lub ostre.

Zagrożenia związane z miejscem pracy

Poślizgnięcia, potknięcia i upadki są głównymi przyczynami obrażeń. Wystrzegać się, śliskich powierzchni spowodowanych użytkowaniem narzędzia, a także zagrożeń potknięciem spowodowanym instalacją powietrzną. Postępować ostrożnie w nieznanym otoczeniu. Mogą istnieć ukryte zagrożenia, takie jak elektryczność lub inne linii użytkowe. Narzędzie pneumatyczne nie jest przeznaczone do stosowania w strefach zagrożonych wybuchem i nie jest izolowane od kontaktu z energią elektryczną. Upewnić się, że nie istnieją żadne przewody elektryczne, rury gazowe, itp., które mogą powodować zagrożenie w przypadku uszkodzenia przy użyciu narzędzia.

Zagrożenia związane z oparami i pyłami

Pył i opary powstałe przy użyciu narzędzia pneumatycznego mogą spowodować zły stan zdrowia (na przykład raka, wady wrodzone, astma i/ lub zapalenie skóry), niezbędne są: ocena ryzyka i wdrożenie odpowiednich środków kontroli w odniesieniu do tych zagrożeń. Ocena ryzyka powinna zawierać wpływ pyłu utworzonego przy użyciu narzędzia i możliwość wzburzenia istniejącego pyłu. Wylot powietrza należy tak kierować, aby zminimalizować wzbudzanie pyłu w zakurzonym środowisku. Tam gdzie powstają pył lub opary, priorytetem powinna być kontrola ich w źródle emisji. Wszystkie zintegrowane funkcje i wyposażenie do zbierania, ekstrakcji lub zmniejszenia pyłu lub dymu powinny być prawidłowo użytkowane i utrzymywane zgodnie z zaleceniami producenta. Używać ochrony dróg oddechowych, zgodnie z instrukcjami pracodawcy oraz zgodnie z wymogami higieny i bezpieczeństwa. Obsługę i konserwację narzędzia pneumatycznego należy przeprowadzać według zaleceń instrukcji obsługi, pozwoli zminimalizować emisję oparów i pyłu. Wybierać, konserwować i wymieniać narzędzia wstawiane według zaleceń instrukcji, aby zapobiec wzrostowi oparów i pyłu.

Zagrożenie hałasem

Narażenie, bez zabezpieczeń, na wysoki poziom hałasu może spowodować trwałą i nieodwracalną utratę słuchu oraz inne pro-

PL

blemy, takie jak szum w uszach (dzwonienie, brzęczenie, gwizdanie lub buczenie w uszach). Niezbędna jest ocena ryzyka oraz wdrożenie odpowiednich środków kontroli w odniesieniu do tych zagrożeń. Odpowiednie kontrole w celu zmniejszenia ryzyka mogą obejmować działania takie jak: materiały tłumiące zapobiegające „dzwonieniu” obrabianego przedmiotu. Używać ochrony słuchu zgodnie z instrukcjami pracodawcy oraz zgodnie z wymogami higieny i bezpieczeństwa. Obsługę i konserwację narzędzia pneumatycznego należy przeprowadzać według zaleceń instrukcji obsługi, pozwoli uniknąć niepotrzebnego wzrostu poziomu hałasu. Jeżeli narzędzie pneumatyczne posiada tłumik, zawsze należy upewnić się, że jest prawidłowo zamontowany podczas użytkowania narzędzia. Wybrać, konserwować i wymienić zużyte narzędzia wstawiane według zaleceń instrukcji obsługi. Pozwoli to uniknąć niepotrzebnego wzrostu hałasu.

Zagrożenie drganiami

Narażenie na drgania może spowodować trwałe uszkodzenia nerwów i ukrwienia rąk oraz ramion.

Należy się ciepło ubrać podczas pracy w niskich temperaturach oraz utrzymywać ręce ciepłe i suche. Jeśli wystąpi drętwienie, mrowienie, bół lub wybielanie skóry w palcach i dłoni, zaprzestać używania narzędzia pneumatycznego, następnie poinformować pracodawcę oraz skonsultować się z lekarzem. Obsługa i konserwacja narzędzia pneumatycznego według zaleceń instrukcji obsługi, pozwoli uniknąć niepotrzebnego wzrostu poziomu drgań. Nie trzymać narzędzia wstawianego wolną ręką, zwiększa to ekspozycję na drgania. Trzymać narzędzie lekkim, ale pewnym chwytem, z uwzględnieniem wymaganych sił reakcji, ponieważ zagrożenie pochodzące od drgań jest zazwyczaj większe, gdy siła chwytu jest wyższa. Utrzymywać rękojeści dodatkowe z pozycji centralnej oraz unikać nacisku na rękojeść do momentu zatrzymania. W przypadku kruszarek usuwać mniejsze fragmenty betonu, aby zapobiec zaklinowaniu się narzędzia. W przypadku kruszarek, przemieszczać narzędzie co kilka sekund. Podczas przemieszczania należy narzędzie zatrzymać, ponieważ drgania osiągają wysoki poziom jeżeli narzędzie wstawiane nie opiera się o obrabiany materiał.

Dodatkowe instrukcje bezpieczeństwa dotyczące narzędzi pneumatycznych

Powietrze pod ciśnieniem może spowodować poważne obrażenia:

- zawsze odciąć dopływ powietrza, opróżnić wąż z ciśnienia powietrza i odłączyć narzędzie od dopływu powietrza, gdy: nie jest używane, przed wymianą akcesoriów lub przy wykonywaniem napraw;

- nigdy nie kierować powietrza na siebie lub kogokolwiek innego.

Uderzenie wężem może spowodować poważne obrażenia. Zawsze należy przeprowadzić kontrolę pod kątem uszkodzonych lub lużnych węży i złączek. Zimne powietrze należy kierować z dala od rąk

Za każdym razem gdy są stosowane uniwersalne połączenia zakręcane (połączenia kłowe), należy zastosować trzpienie zabezpieczające i łączniki zabezpieczające przeciwko możliwości uszkodzenia połączeń pomiędzy wężami oraz pomiędzy wężem i narzędziem. Nie przekraczać maksymalnego ciśnienia powietrza podanego dla narzędzia.

Nigdy nie przenosić narzędzia, trzymając za wąż.

WARUNKI EKSPLOATACJI

Należy upewnić się, że źródło sprężonego powietrza pozwala wytworzyć właściwe ciśnienie robocze oraz zapewnia wymagany przepływ powietrza. W przypadku zbyt dużego ciśnienia powietrza zasilającego należy zastosować reduktor wraz z zaworem bezpieczeństwa. Narzędzie pneumatyczne należy zasilać przez układ filtra i smarownicy. Zapewni to jednocześnie czystość i nawilżenie powietrza olejem. Stan filtra i smarownicy należy sprawdzać przed każdym użyciem i ewentualnie oczyścić filtr lub uzupełnić niedobór oleju w smarownicy. Zapewni to właściwą eksploatację narzędzia i przedłuży jego żywotność.

Przy dużych obciążeniach zawsze stosować uchwyt dodatkowy.

W przypadku zatrzymania się wiertła, np. na skutek zakleszczenia lub podczas przechodzenia przez wiercony materiał, mogą wyzwolić się duże siły obrotowe działające na narzędzie. Należy przyjąć taką postawę, aby móc skutecznie przeciwdziałać takim siłom.

Niespodziewany ruch narzędzia lub pękniecie wiertła, może być przyczyną obrażeń.

W przypadku stosowania dodatkowych uchwytów lub stojaków podtrzymujących, należy się upewnić, że narzędzie zostało prawidłowo i pewnie zamocowane.

Należy przyjąć odpowiednią postawę pozwalającą przeciwdziałać normalnemu lub nieoczekiwanemu ruchowi narzędzia wywo-ływanemu przez moment obrotowy.

Należy trzymać części ciała i odzieży z dala od obracającego się uchwytu i wiertła. Istnieje ryzyko wciągnięcia lub pochwycenia. Zawsze należy się upewnić, że wszelkie klucze i narzędzia użyte do regulacji i mocowania innych narzędzi wstawianych w wier-tarce, zostały usunięte przed rozpoczęciem wiercenia.

UŻYTKOWANIE NARZĘDZIA

Przed każdym użyciem narzędzia należy upewnić się, że żaden element układu pneumatycznego nie jest uszkodzony. W przypadku zaobserwowania uszkodzeń, należy niezwłocznie wymienić na nowe nieuszkodzone elementy układu.

Przed każdym użyciem układu pneumatycznego należy osuszyć wilgoć skondensowaną wewnątrz narzędzia, kompresora i przewodów.

PL

Podłączanie narzędzia do układu pneumatycznego

Rysunek pokazuje zalecany sposób podłączenia narzędzia do układu pneumatycznego. Pokazany sposób zapewni najbardziej efektywne wykorzystanie narzędzia, a także przedłuży żywotność narzędzia.

Wpuścić kilka kropli oleju o lepkości SAE 10 do wlotu powietrza.

Do gwintu wlotu powietrza mocno i pewnie przykręcić odpowiednią końcówkę umożliwiającą przyłączenie węża doprowadzającego powietrze. (II)

Na zabieraku narzędzia zamocować odpowiednią końcówkę. Do pracy z narzędziami pneumatycznymi stosować tylko wyposażenie przystosowane do pracy z narzędziami udarowymi.

Ustawić odpowiedni kierunek obrotów. Litera F oznacza obroty zgodne z kierunkiem ruchu wskazówek zegara, litera R - obroty przeciwne do ruchu wskazówek zegara.

Tam gdzie jest to możliwe wyregulować ciśnienie (moment obrotowy).

Podłączyć narzędzie do układu pneumatycznego używając węża o wewnętrznej średnicy 10 mm / 3/8". Upewnić się, że wytrzymałość węża wynosi, co najmniej 1,38MPa. (III)

Uruchomić narzędzie na kilka sekund upewniając się, że nie dochodzą z niego żadne podejrzane dźwięki lub wibracje.

Mocowanie wiertła w uchwycie (IV)

Do uchwytu włożyć wiertło i dokręcić kluczykiem każdy z 3 otworów tak, by było pewnie i mocno zamocowane w uchwycie. Następnie wyjąć kluczyk z otworu mocującego.

Wiercenie

Wyregulować ciśnienie w układzie pneumatycznym tak, aby nie przekroczyło wartości maksymalnej dla danego narzędzia.

Ustawić odpowiedni kierunek obrotów narzędzia (F - obroty zgodnie z kierunkiem ruchu wskazówek zegara, R - obroty przeciwnie do ruchu wskazówek zegara).

Zamontować uchwyt dodatkowy, przełożyć obejmę uchwytu przez korpus wiertarki i dokręcić rękojeść. Uchwyt zamocować w pozycji, która zapewni bezpieczną i ergonomiczna pracę. (V)

W uchwycie zamontować odpowiednie wiertło.

Podłączyć wiertarkę do układu pneumatycznego.

Wcisnąć włącznik i sprawdzić, czy wiertło nie wykazuje zbyt dużego bicia osiowego. W razie potrzeby odłączyć wiertarkę od źródła spreżonego powietrza i wymienić wiertło na nowe.

Przyłożyć wiertło do miejsca, gdzie ma być wiercony otwór.

Stopniowo naciskać spust narzędzia.

Aby łatwiej wyprowadzić wiertło z otworu, należy zwolnić nacisk na włącznik, poczekać do ustania obrotów wiertła. Przestawić kierunek obrotów na przeciwny i delikatnie nacisnąć spust. Ostrożnie wyprowadzić wiertło z otworu.

Po skończonej pracy rozmontować układ pneumatyczny i zakonserwować narzędzie.

KONSERWACJA

Nigdy nie stosować benzyny, rozpuszczalnika, albo innej palnej cieczy do czyszczenia narzędzia. Opary mogą się zapalić powo- dując wybuch narzędzia i poważne obrażenia.

Rozpuszczalniki użyte do czyszczenia uchwytu narzędziowego i korpusu mogą spowodować rozmiękczenie uszczelnień. Dokładnie wysuszyć narzędzie przed rozpoczęciem pracy.

W przypadku stwierdzenia jakichkolwiek nieprawidłowości w działaniu narzędzia, narzędzie należy natychmiast odłączyć od układu pneumatycznego.

Wszystkie elementy układu pneumatycznego muszą być zabezpieczone przed zanieczyszczeniami. Zanieczyszczenia, które dostaną się do układu pneumatycznego mogą zniszczyć narzędzie i inne elementy układu pneumatycznego.

Konserwacja narzędzia przed każdym użyciem

Odłączyć narzędzie od układu pneumatycznego.

Przed każdym użyciem wpuścić niewielką ilość płynu konserwującego (np. WD-40) przez wlot powietrza.

Podłącz narzędzie do układu pneumatycznego i uruchom na około 30 sekund. Pozwoli to rozprowadzić płyn konserwujący po wnętrzu narzędzia i je oczyścić.

Ponownie odłączyć narzędzie od układu pneumatycznego.

Niewielką ilość oleju SAE 10 wpuścić do wnętrza narzędzia, przez otwór wlotowy powietrza i otwory przeznaczone do tego celu. Zalecane jest użycie oleju SAE 10 przeznaczonego do konserwacji narzędzi pneumatycznych. Podłączyć narzędzie i je uruchomić na krótki czas.

Uwaga! WD-40 nie może służyć jako właściwy olej smarujący.

Powycierać nadmiar oleju, który wydostał się przez otwory wylotowe. Pozostawiony olej może uszkodzić uszczelnienia narzędzia.

PL

Inne czynności konserwacyjne

Przed każdym użyciem narzędzia należy sprawdzić, czy na narzędziu nie są widoczne jakiekolwiek ślady uszkodzeń. Zabieraki, uchwyty narzędziowe i wrzeciona należy utrzymywać w czystości.

Co 6 miesięcy, albo po 100 godzinach pracy należy narzędzie przekazać do przeglądu wykwalifikowanemu personelowi w warsztacie naprawczym. Jeżeli narzędzie było użytkowane bez stosowania zalecanego układu doprowadzającego powietrze, należy zwiększyć częstotliwość przeglądów narzędzia.

Usuwanie usterek

Należy przerwać użytkowanie narzędzia natychmiast po wykryciu jakiejkolwiek usterki. Praca niesprawnym narzędziem może spowodować obrażenia. Wszelkie naprawy lub wymiany elementów narzędzia, muszą być przeprowadzone przez wykwalifikowany personel w uprawnionym zakładzie naprawczym.

Usterka Możliwe rozwiązanie
Narzędzie ma zbyt wolne obroty lub nie uruchamia się	Wpuścić niewielką ilość WD-40 przez otwór wlotowy powietrza. Uruchomić narzędzie na kilka sekund. Łopatki mogły się przykleić do wirnika. Uruchomić narzędzie na około 30 sekund. Niewielką ilością oleju nasmaruj narzędzie. Uwaga! Nadmiar oleju może spowodować spadek mocy narzędzia. W takim przypadku należy wyczyścić napęd.
Narzędzie uruchamia się i potem zwalnia	Kompresor nie zapewnia właściwego dopływu powietrza. Narzędzie uruchamia się powietrzem zgromadzonym w zbiorniku kompresora. W miarę opróżniania się zbiornika, kompresor nie nadąża z uzupełnianiem braków powietrza. Należy podłączyć urządzenie do wydajniejszego kompresora.
Niewystarczająca moc	Upewnić się, że posiadane węże mają wewnętrzną średnice, co najmniej taką jak określona w tabeli w punkcie 3. Sprawdzić nastawę ciśnienia, czy jest ustawione na wartość maksymalną. Upewnić się, że narzędzie jest w odpowiedni sposób wyczyszczone i nasmarowane. W przypadku braku rezultatów, narzędzie oddać do naprawy.

Części zamienne

W celu uzyskania informacji na temat części zamiennych do narzędzi pneumatycznych należy skontaktować się z producentem lub jego przedstawicielem.

Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatkową i osłony należy oczyścić np. strumie-niem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą czystą szmatą.

Zużyte narzędzia są surowcami wtórnymi - nie wolno wyrzucać ich do pojemników na odpady domowe, ponieważ zawierają substancje niebezpieczne dla zdrowia ludzkiego i środowiska! Prosimy o aktywną pomoc w oszczędnym gospodarowaniu zasobami naturalnymi i ochronie środowiska naturalnego przez przekazanie zużytego urządzenia do punktu składowania zużytych urządzeń. Aby ograniczyć ilość usuwanych odpadów konieczne jest ich ponowne użycie, recykling lub odzysk w innej formie.
