YT09702 - Suktuvas Yato - Nemokama naudojimo instrukcija

Prekės tipas	Pneumatinis sraigtasukis (gręžtuvas)
Prekės ženklas	Yato
Modelis	YT09702
Svoris	1,7 kg
Oro jungties skersmuo (PT)	6,3 mm / 1/4 colio
Įvado žarnos vidinis skersmuo	10 mm / 3/8 colio
Tuščiosios eigos greitis	700 min⁻¹
Maksimalus gręžimo skersmuo	10 mm
Maksimalus darbinis slėgis	0,63 MPa
Reikalingas oro srautas (esant 0,63 MPa)	198 L/min
Garso slėgio lygis (ISO 15744)	89,7 ± 3,0 dB(A)
Garso galios lygis (ISO 15744)	100,7 ± 3,0 dB(A)
Vibracijos (ISO 28927-5)	0,89 ± 1,5 m/s²
Maitinimas	Suspaustas oras
Grįžtamoji sukimosi kryptis	Taip
Pridedama įranga	Griebtuvo raktas, oro jungtis, papildoma rankena
Priežiūra ir valymas	Valyti suspaustu oru, sutepti SAE 10 alyva
Atsarginės dalys ir taisomumas	Susisiekti su gamintoju arba įgaliotais serviso centrais
Sauga	Dėvėti akinius, pirštines, klausos apsaugą; nenaudoti sprogioje aplinkoje
Bendra informacija	Naudoti su kompresoriumi, filtru ir tepalu; maksimalus slėgis 0,63 MPa

Dažnai užduodami klausimai - YT09702 Yato

Kaip prijungti įrankį prie pneumatinės sistemos?

Įlašinkite kelis lašus SAE 10 alyvos į oro įvadą. Tvirtai prisukite oro jungtį. Naudokite 10 mm vidinio skersmens žarną, kurios minimali atsparumo vertė yra 1,38 MPa.

Kaip nustatyti sukimosi kryptį?

Naudokite sukimosi jungiklį: padėtis C – sukimasis pagal laikrodžio rodyklę, padėtis ⊃ – sukimasis prieš laikrodžio rodyklę.

Kokį oro slėgį naudoti?

Maksimalus darbinis slėgis yra 0,63 MPa. Naudokite reguliatorių, kad neviršytumėte šios vertės.

Ką daryti, jei įrankis per lėtas arba neužsiveda?

Įlašinkite šiek tiek WD-40 į oro įvadą ir leiskite įrankiui suktis keletą sekundžių. Mentelės gali prilipti prie rotoriaus, todėl leiskite suktis maždaug 30 sekundžių.

Kaip sutepti įrankį?

Prieš kiekvieną naudojimą atjunkite įrankį, įlašinkite šiek tiek SAE 10 alyvos arba WD-40 į oro įvadą, vėl prijunkite ir leiskite suktis 30 sekundžių. Nuvalykite alyvos perteklių.

Kokio skersmens grąžtą naudoti?

Maksimalus gręžimo skersmuo yra 10 mm. Naudokite medžiagai tinkamus grąžtus.

Kaip įstatyti grąžtą į griebtuvą?

Įkiškite griebtuvo raktą į kiekvieną angą (3 angas) ir tvirtai priveržkite. Prieš pradėdami darbą, išimkite raktą.

Įrankis praranda galią, ką patikrinti?

Įsitikinkite, kad žarnos vidinis skersmuo yra pakankamas (10 mm), slėgis nustatytas maksimalus, o įrankis švarus ir suteptas. Jei problema išlieka, kreipkitės į remonto meistrą.

Kokią saugos įrangą dėvėti?

Naudodami dėvėkite apsauginius akinius, klausos apsaugą ir apsaugines pirštines.

Kaip prižiūrėti įrankį po naudojimo?

Atjunkite įrankį, išvalykite jį suspaustu oru (slėgis < 0,3 MPa) ir sausu skudurėliu. Nenaudokite degių tirpiklių. Reguliariai sutepkite.

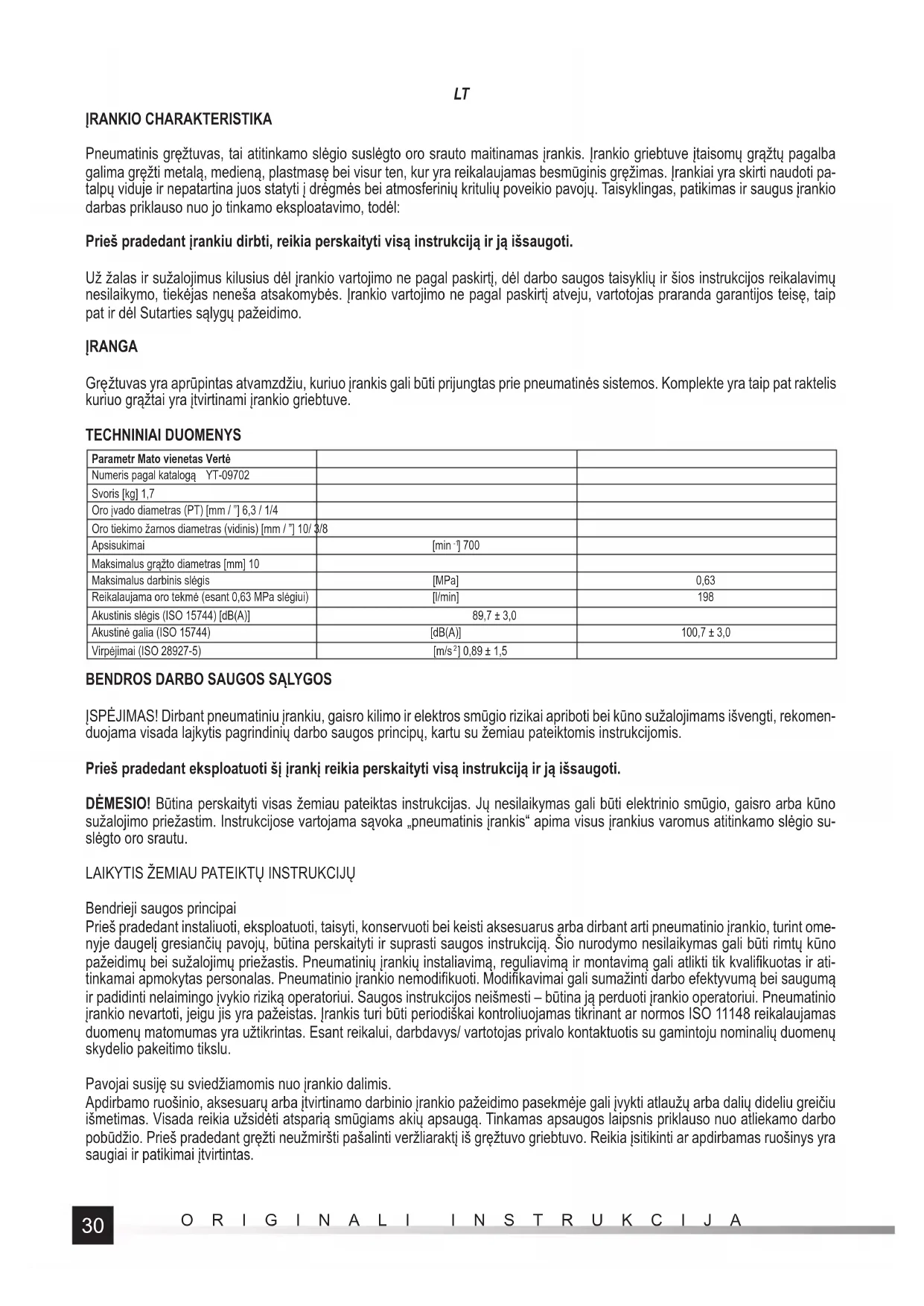

NAUDOJIMO INSTRUKCIJA YT09702 Yato

Pneumatinis gręžtuvas, tai atitinkamo slėgio suslėgto oro srauto maitinamas įrankis. Įrankio griebtuve įtaisomų gražtų pagalba galima gręžti metalą, medieną, plastmasę bei visur ten, kur yra reikalaujamas besmūginis gręžimas. Įrankiai yra skirti naudoti patalpų viduje ir nepatartina juos statyti į drėgmės bei atmosferinių kritulių poveikio pavojų. Taisyklingas, patikimas ir saugus įrankio darbas priklauso nuo jo tinkamo eksploatavimo, todėl:

Prieš pradedant įrankiu dirbti, reikia perskaityti visą instrukciją ir ją išsaugoti.

Už žalas ir sužalojimus kilusius dėl įrankio vartojimo ne pagal paskirtį, dėl darbo saugos taisyklių ir šios instrukcijos reikalavimų nesilaikymo, tiekėjas neneša atsakomybės. įrankio vartojimo ne pagal paskirtį atveju, vartotojas praranda garantijos teisę, taip pat ir dėl Sutarties sąlygų pažeidimo.

IRANGA

Gręžtuvas yra aprūpintas atvamzdžiu, kuriuo įrankis gali būti prijungtas prie pneumatinės sistemos. Komplekte yra taip pat raktelis kuriuo gražtai yra įtvirtinami įrankio griebtuve.

TECHNINIAI DUOMENYS

Parametr Mato vienetas Vertė
Numeris pagal katalogą YT-09702
Svoris [kg] 1,7
Oro įvado diametras (PT) [mm / ”] 6,3 / 1/4
Oro tiekimo žarnos diametras (vidinis) [mm / ”] 10/ 3/8
Apsisukimai	[min -] 700
Maksimalus gražto diametras [mm] 10
Maksimalus darbinis slėgis	[MPa]	0,63
Reikalaujama oro tekmė (esant 0,63 MPa slėgiui)	[l/min]	198
Akustinis slėgis (ISO 15744) [dB(A)]	89,7 ± 3,0
Akustinė galia (ISO 15744)	[dB(A)]	100,7 ± 3,0
Virpėjimai (ISO 28927-5)	[m/s2] 0,89 ± 1,5

BENDROS DARBO SAUGOS SÁLYGOS

JSPÉJIMAS! Dirbant pneumatiniu jrankiu, gaisro kilimo ir elektros smūgio rizikai apriboti bei kūno sužalojimams išvengti, rekomenduojama visada lajkytis pagrindinių darbo saugos principų, kartu su žemiau pateiktomis instrukcijomis.

Prieš pradedant eksploatuoti šj įrankį reikia perskaityti visą instrukciją ir ją išsaugoti.

DĖMESIO! Būtina perskaityti visas žemiau pateiktas instrukcijas. Jų nesilaikymas gali būti elektrinio smūgio, gaisro arba kūno sužalojimo priežastim. Instrukcijose vartojama sąvoka „pneumatinis įrankis“ apima visus įrankius varomus atitinkamo slėgio su- slėgto oro srautu.

LAIKYTIS ŽEMIAU PATEIKTŲ INSTRUKCIJŲ

Bendrieji saugos principai

Prieš pradedant instaliuoti, eksploatuoti, taisyti, konservuoti bei keisti aksesuarus arba dirbant arti pneumatinio jrankio, turint omenyje daugelj gresiančių pavojų, būtina perskaityti ir suprasti saugos instrukciją. Šio nurodymo nesilaikymas gali būti rimtų kūno pažeidimų bei sužalojimų priežastis. Pneumatinių jrankių instaliavimą, reguliavimą ir montavimą gali atlikti tik kvalifikuotas ir atitinkamai apmokytas personalas. Pneumatinio jrankio nemodifikuoti. Modifikavimai gali sumažinti darbo efektyvumą bei saugumą ir padidinti nelaimingo įvykio riziką operatoriui. Saugos instrukcijos neišmesti – būtina ją perduoti jrankio operatoriui. Pneumatinio jrankio nevartoti, jeigu jis yra pažeistas. Jrankis turi būti periodiškai kontroliuojamas tikrinant ar normos ISO 11148 reikalaujamas duomenų matomumas yra užtikrintas. Esant reikalui, darbdavys/ vartotojas privalo kontaktuotis su gamintoju nominalių duomenų skydelio pakeitimo tikslu.

Pavojai susiję su sviedžiamomis nuo įrankio dalimis.

Apdirbamo ruošinio, aksesuarų arba įtvirtinamo darbinio įrankio pažeidimo pasekmėje gali įvykti atlaužų arba dalių dideliu greičiu išmetimas. Visada reikia užsidėti atsparią smūgiams akių apsaugą. Tinkamas apsaugos laipsnis priklauso nuo atliekamo darbo pobūdžio. Prieš pradedant gręžti neužmiršti pašalinti veržliaraktį iš gręžtuvo griebtuvo. Reikia įsitikinti ar apdirbamas ruošinys yra saugiai ir patikimai įtvirtintas.

LT

Su susipainiojimu susiję pavojai

Grėsmė susijusi su supainiojimu siejasi su pasmaugimo, nuskalpavimo ir/arba sužeidimo pavojumi, jeigu apranga yra palaidi, juvelyriniai dîrbiniai, plaukai arba pirštînės nėra laikomos atokiai nuo įrankio arba aksesuarų.

Jrankio vartojimas gali sukelti operatoriaus rankoms tokių sužalojimų pavojų: sutriuškinimą, sumušimą, atkirtimą, aptrynimą bei nuplikimą. Rankoms apsaugoti būtina mūvėti tinkamas pirštines. Operatorius bei konservuojantis personalas turi būti fiziškai pajėgūs susidoroti su įrankių kiekiu, jų mase bei įrankio galia. Įrankį laikyti taisyklingai Būtina būti pasiruošusiam pasipriešinti įprastiems ir netikėtiems judesiams bei turėti galimybę naudotis abiem rankom. Gręžimo arba persigręžimo per apdirbamą medžiagą metu, dėl pernelyg didelio spaudimo gražto atžvilgiu, gali būti sukeltas didelis sukimo momentas. Kiekvienu atveju rekomenduojama panaudoti priemones amortizuojančias sukimo momento reakciją: virš 4 Nm paprastų įrankių atveju, virš 10 Nm kai įrankiai turi pistoletų tipo rankenas, virš 60 Nm kampinių suktuvų atveju. Rankas laikyti atokiai nuo besisukančio gražto ir gręžtuvo griebtuvo. Maitinimo energijos dingimo atveju reikia atleisti paleidimo/sustabdymo mygtuką. Įrankio konservavimui naudoti tik gamintojo rekomenduojamus tepalus. Būtina nešioti apsauginius akinius, rekomenduojama mūvėti gerai pritaikytas pirštines bei apsauginę aprangą.

Su kartojamais veiksmais susijęs pavojus

Dirbant su pneumatiniu įrankiu, kur judesiai yra kartojami, operatoriui gresia diskomfortas susijęs su delnais, pečiais, sprandu, kaklu arba kitomis kūno dalimis. Vartojant pneumatinį įrankį, operatorius turi užimti patogią poziciją užtikrinančią taisyklingą pėdų padėtį ir vengti nejprastų arba negarantuojančių pusiausvyros, nestabilių kūno padėčių. Ilgalaikio darbo metu operatorius privalo keisti kūno padėtį, tai padės išvengti diskomforto jausmo bei nuovargio. Jeigu operatorius pastebi tokius požymius kaip: pastovus arba pasikartojantis diskomfortas, skausmas, pulsuojantis skausmas, šiurpuliai, nutirpimas, peršėjimas arba sustingimas, neturi jų ignoruoti, būtina pasakyti apie juos darbdaviui ir susikonsultuoti su gydytoju.

Aksesuarų sukelti pavojai

Prieš keičiant įtaisomą darbinį įrankį arba aksesuarus, reikia atjungti įrankį nuo maitinimo šaltinio. Taikyti tik gamintojo rekomenduojamų dydžių ir tipų aksesuarus bei eksploatacines medžiagas. Vengti betarpiško sąlyčio su įtvirtinamais darbiniais įrankiais darbo metu ir tuoj po jo, nes gali jie būti karšti arba aštrūs.

Su darbo vieta susiję pavojai

Paslydimai, suklupimai ir nupuolimai - tai pagrindinės pažeidimų priežastys. Vengti slydaus pagrindo susidarymo kylančio įrankio naudojimo pasekmėje, o taip pat pavjoaus, kuris gresia užkliuvus už oro tiekimo įrangos žarnų. Nepažįstamoje aplinkoje elgtis itin atsargiai. Yra galimi ir nežinomi pavojai, tokie kaip elektros tinklo laidai paslėpti sienose arba kitos įrangos. Pneumatinis įrankis nėra skirtas naudoti galimų sprogimų zonose ir nėra izoliuotas nuo kontakto su elektros srove. Reikia įsitikinti ar darbo aplinkoje nėra jokių elektros laidų, dujinių vamzdžių, kurie galėtų sukelti pavojų jų pažeidimo vartojamu įrankiu atveju.

Su garais ir dulkėmis susiję pavojai

Dulkės ir garai kylantys pneumatinio įrankio naudojimo metu gali turėti neigiamą poveikį sveikatai (sukelti vėžį, astmą ir/arba odos uždegimą, pagilinti įgįmtąsias ligas), ītodėl būtina: įvertinti riziką ir taikyti atitinkamas kontrolės priemones šių pavojų atžvilgiu. Rizikos įvertinime reikia atsižvelgti į įrankio skleidžiamų dulkių įtaką ir nusėdusių dulkių sukėlimo pavojaus galimybę. Oro išvedimą reikia taip nukreipti, kad dulkių sklaidymo pavojus darbo aplinkoje būtų galimai mažiausias. Ten kur kyla dulkės ir garai, svarbiausiai reikia juos kontroliuoti prie pat jų skleidimo šaltinio. Visos integruotos funkcijos ir įrangos skirtos kaupimui, ekstrakcijai arba dulkių ir dūmų skleidimo sumažinimui, turi būti taisyklingai vartojamos ir aptarnaujamos pagal gamintojo nurodymus. Taikyti kvėpavimo takų apsaugą pagal darbdavio instrukcijas ir darbo bei higienos taisyklių reikalavimus. Pneumatinio įrankio aptarnavimą ir konservavimą reikia vykdyti pagal aptarnavimo instrukcijos nurodymus, tai leis minimalizuoti garų ir dulkių emisiją. Siekiant užkirsti kelią garų ir dulkių emisijos didėjimui, įtvirtinamus darbinius įrankius reikia parinkti, konservuoti ir keisti pagal instrukcijos nurodymus.

Triukšmo sukeliami pavojai

Klausos apsaugai skirtų priemonių netaikymas esant aukštam triukšmingumo laipsniui, gali sukelti pastovų ir negrižtama klausos praradimą bei kitas problemas, tokias kaip ūžesys ausyse (cypimas, zvimbimas, švilpimas arba spengimas). Būtina įvertinti riziką ir taikyti atitinkamas kontrolės priemones šių pavojų atžvilgiu. Atitinkamas kontroliavimas skirtas šio pavojaus rizikai sumažinti gali eiti įvairiomis kryptimis: galima, pavyzdžiui, taikyti medžiagas slopinančias apdirbamo ruošinio „skambėjimą“. Taikyti klausos apsaugą pagal darbdavio instrukcijas ir darbo bei higienos taisyklių reikalavimus. Pneumatinio įrankio aptarnavimą ir konservavimą reikia vykdyti pagal aptarnavimo instrukcijos nurodymus, tai leis išvengti nepageidaujamo triukšmingumo lygio padidėjimo. Jeigu pneumatinis įrankis turi duslintuvą, visada prieš pradedant darbą reikia patikrinti ar jis yra taisyklingai sumontuotas ir stebėti jo funkcionavimą darbo metu. Taisyklingai parinkti, konservuoti ir esant reikalui keisti darbinius įrankius pagal aptarnavimo instrukcijos nurodymus. Tai leis išvengti nereikalingo triukšmo padidėjimo.

Virpesiais sukeliamas pavojus

Virpesių poveikis gali sukelti pastovų nervinės sistemos pažeidimą ir kraujo pritekėjimo į rankas bei pečius pablogėjimą. Dirbant žemose temperatūrose dévėti šiltus drabužius bei žiūrėti, kad rankos būtų šiltos ir sausos. Jeigu pasireikš nutirpimai, drebulys, skausmas arba pirštų ir delno odos pabalimas, darbą pneumatinių įrankiu reikia nutraukti, painformuoti darbdavį ir susikonsultuoti

LT

su gydytoju. Pneumatinio įrankio aptarnavimą ir konservavimą reikia vykdyti pagal aptarnavimo instrukcijos nurodymus, tai leis išvengti nepageidaujamo virpesių lygio padidėjimo. Neleisti, kad įtvirtinamasis darbinis įrankis vibruotų ruošinyje, paprastai to pasekmėje didėja virpesių lygis. Taisyklingai parinkti, konservuoti ir esant reikalui keisti darbinius įrankius pagal aptarnavimo instrukcijos nurodymus. Tai leis išvengti nereikalingo virpesių lygio padidėjimo. Ten kur tai įmanoma reikia taikyti apgaubiamuosius skydus ir aptvarus. Jeigu yra tokia galimybė, įrankio sunkų korpusą reikia atremti ant stovo, užkabinti už apkabos arba kitaip subalansuoti. Laikyti įrankį lengvai bet patikimai sugriebus, atsižvelgiant į reikalaujamą reakcijos jėgą, kadangi virpesių keliamas pavojus yra paprastai didesnis, kai įrankis yra laikomas didesniu tvirtumu.

Papildomos pneumatinių įrankių saugaus vartojimo instrukcijos

Suslėgtas oras gali sukelti rimtus kūno sužalojimus, todėl:

- kai jrankis néra vartojamas, kai ketinama keisti aksesuarus arba prieš atliekant taisymus, visada atkirsti oro pritekėjimą, ištuštinti suslėgto oro žarna ir atjungti jranki nuo oro tiekimo šaltinio.

- niekada nenukreipti oro srauto i save arba kitų asmenų kryptim.

Rimtus sužalojimus gali sukelti išsprūdusios žarnos smūgis. Visada reikia kontroliuoti pneumatinę jrangą tikrinant ar žarnos nėra pažeistos, ar sujungimai yra patikimi ir sandarūs. Šalto oro srautą reikia kreipti atokia nuo rankų kryptim.

Kiekvieną kartą kai yra taikomi universalūs užsukamieji sujungimai (kištukiniai sujungimai), reikia panaudoti apsauginius strypus ir blokuojančius jungiklius užkertančius kelią žarnas tarpusavyje ir su įrankiu jungiančių sujungimų pažeidimams. Neviršyti maksimalaus šiam įrankiui numatyto oro slėgio.

Niekada nenešti įrankio laikant jį už žarnos.

EKSPLOATAVIMO SÁLYGOS

Reikia įsitikinti, ar suslėgto oro šaltinis išgali suteikti tinkamą darbinį slėgį bei užtikrinti reikiamą oro tekme. Pernelyg didelio tiekiamo oro slėgio atveju reikia panaudoti slėgio reduktorių kartu su apsauginiu vožtuvu. Pneumatinį įrankį reikia maitinti oru per filtro ir tepalinės mazga. Tai vienu metu užtikrins ir oro švarumą ir jo suvilginimą alyva. Filtro ir tepalinės būklę reikia tikrinti prieš kiekvieną vartojimą ir jeigu reikia - nuvalyti filtrą ir papildyti alyvos trūkumą tepalinėje. Tai užtikrins tinkamą įrankio eksploatavimą ir prailgins jo ilgaamžiškumą.

Didelių apkrovų atveju visada vartoti papildomą laikiklj

Gręžimo metu, grąžto sustojimo atveju, pvz. jam jstrigus perėjimo per gręžiamajį ruošinį metu, gali kilti didelės veikiančios įrankį sukamosios jėgos. Reikia užimti tokią poziciją, kad sekmingai šioms jėgoms atsispirti.

Nesitikėtas ir staigus įrankio judesys arba gražto įtrūkimas gali būti sužeidimų priežastim.

Papildomų laikiklių ir atraminių ramsčių vartojimo atveju reikia įsitikinti, ar įrankis yra taisyklingai ir patikimai įtvirtintas.

Reikia užimti atitinkamą poziciją, kuri duos galimybę atsispirti kaip normaliam, taip ir nelauktam sukimosi momento sukeltam įrankio judesiui.

Negalima laikyti rankų ir kitų kūno dalių svirties veikimo zonoje, tai gręsia rimtais kūno sužalojimais.

Kūno ir drabužių dalys turi būti saugiame atstume nuo judamų darbinių įrankių, kad išvengti įtraukimo arba jsivėlimo pavojaus rizikos.

Reikia visada įsitikinti, ar visi veržliarakčiai ir įrankiai panaudoti reguliavimas ir kitų darbinių įrankių įtvirtinimui gręžtuve liko pašalinti prieš pradedant gręžti.

IRANKIO VARTOJIMAS

Pieš kiekvieną įrankio vartojimą reikia jsitikinti, ar joks pneumatiniės sistemos elementas néra sužalotas. Pastebėjus sužalojimus reikia nedelsiant sužalotus elementus pakeisti naujais tinkamais vartoti sistemos elementais.

Prieš kiekvieną pneumatinės sistemos panaudojimą reikia pašalinti įrankio viduje, kompresoriuje ir žarnose garų kondensacijos pasekmėje susikaupusią drėgme.

Irankio prijungimas prie pneumatinės sistemos

Paveiksle parodytas rekomenduojamas jrankio prijungimo prie pneumatinės sistemos būdas. Šis būdas užtikrins efektyviausią jrankio panaudojimą, o taip pat prailgins jo ilgaamžiškumą.

İlašinti kelis lašus SAE 10 lipumo alyvos į oro jėjimo angą.

I sriegiais aprūpintą oro jėjimo angą stipriai ir patikimai jsukti atitinkamą galūnę numatytą oro tiekimo žarnai prijungti. (II)

Jrankio veleno galvutėje įtvirtinti atitinkamą darbinę galūnę. Dirbant pneumatiniais įrankiais vartoti vien tik įrangą pritaikytą dirbti su smūginiais įrankiais.

Nustatyti atitinkamą sukimosi kryptj. F raidė reiškia sukimąsį pagal laikrodžio rodyklės kryptj, R raidė - sukimąsį priešinga laikrodžio rodyklės kryptim.

Ten kur tai galima, reikia sureguliuoti slėgį (sukimosi momentą).

Prijungti įrankį prie pneumatinės sistemos vartojant 3/8" vidinio skerspjūvio žarną. Įsitikinti, kad žarnos atsparumas yra nemažesnis negu 1,38MPa. (III)

Paleisti įrankį kelioms sekundėms, kad patikrinti ar jis veikia be jokių įtartinų garsų arba virpėjimų

LT

Gražtu tvirtinimas gręžtuvo griebtuve (IV)

I griebtuvą įstatyti gražtą ir prisukti rakteliu kiekvieną iš trijų angų, taip kad gražtas būtu stipriai ir patikimai įtvirtintas griebtuve. Po to reikia neužmiršti ištraukti raktelį iš griebtuvo prisukamosios angos.

Grężimas

Sureguliuoti slėgi pneumatinėje sistemoje taip kad neviršytų maksimalios vertės nustatytos šio įrankio atžvilgiu.

Nustatyti atitinkamą įrankio sukimosi kryptį (F - apsisukimai pagal laikrodžio rodyklės kryptį, R - apsisukimai priešinga laikrodžio rodyklės kryptim).

Griebtuve įtaisyti atitinkamą grążta.

Prijungti gręžtuva prie pneumatinės sistemos.

Nuspausti jungiklio spaustuką ir patikrinti ar gražtas sukasi be pernelyg didelio ašinio mušimo. Esant tokiam atvejui reikia atjungti grežtuvą nuo suslėgto oro šaltinio ir pakeisti gražtą nauju.

Grąžtą atremti vietoje, kurioje ketinama grężti skylę.

Laipsniškai spausti jrankio paleidimo spaustuką.

Kad lengviau galima būtu ištraukti gražta iš skylės, reikia atleisti spaustuką ir palaukti kol gražtas nustos suktis. Perstatyti apsisu-kimų kryptį j priešingą pusę ir švelniai nuspausti spaustuką. Atsargiai ištraukti gražta iš skylės.

Užbaigus darbą demontuoti pneumatinę sistemą ir užkonservuoti įrankį.

KONSERVAVIMAS

Niekada nevartoti benzino, tirpiklio, arba kitokio liepsniojo skysčio įrankiui valyti. Garai gali užsiliepsnoti ir sukelti įrankio sprogimą bei rimtus sužeidimus.

Jrankio griebtuvo ir korpuso valymui panaudoti tirpikliai gali suminkštinti sandarinimo medžiagą. Prieš pradedant darbą įrankį reikia kruopščiai išdžiovinti.

Pastebėjus bet kokius įrankio veikimo netaisyklingumus, įrankį reikia tuojau pat atjungti nuo pneumatinės sistemos.

Visi pneumatinės sistemos elementai turi būti apsaugoti nuo užteršimų. Teršalai, jų patekimo į pneumatinę sistemą atveju gali sunaikinti patį įrankį ir kitus pneumatinio įrankio elementus.

Irankio konservavimas prieš kiekvieną vartojimą

Atjungti jrankj nuo pneumatinės sistemos.

Prieš kiekvieną vartojimą ipilti nedidelį konservuojančio skysčio (pvz. WD-40) kiekį per oro siurbimo angą.

Prijungti įrankį prie pneumatinės sistemos ir jį paleisti per maždaug 30 sekundžių. To pasekmėje konservuojantis skystis pasiskleis įrankio viduje iį rį nuvalys.

Pakartotinai atjungti jrankj nuo pneumatinės sistemos.

Nedidelj SAE 10 alyvos kiekj jpilti j irankio vidų per oro jėjimo angą ir per tam tikslui skirtas angas. Rekomenduojama vartoti SAE 10 alyvą, skirtą konservuoti pneumatinius irankius. Prijungti irankį ir ji trumpam jjungti.

Dèmesio! WD-40 negali bti vartojamas kaip tinkama tepti alyva.

Nutrinti alyvos perteklių, kuris išsipylė per išėjimo angas. Paliktas alyvos perteklius gali sužaloti įrankio sandarinimo medžiagą.

Kitos konservavimo operacijos

Prieš kiekvieną įrankio vartojimą reikia patikrinti, ar įrankis neturi kokių nors matomų sužalojimo pėdsakų. Velenų galvutes, griebtuvus ir velenu veržiamąsias veržles reikia laikyti švarioje būklėje.

Kas 6 mmėnesius, arba po 100 darbo valandų reikia įrankį perduoti kvalifikuoto personalo apžiūrai į įteisintą remonto dirbtuvę. Jeigu įrankis buvo vartojamas be rekomenduojamos oro tiekimo sistemos, įrankio apžiūros turi būti dažnesnės.

Trūkumu šalinimas

Pastebėjus bet kokį trūkumą įrankio vartojimą reikia nedelsiant nutraukti. Darbas su nepilnaverčiu įrankiu gali sukelti kūno sužalo-jimus. Bet kokie taisymai bei įrankio elementų keitimai turi būti atliekami vien tik kvalifikuoto personalo įteisintoje taisykloje.

Trūkumas Galimas susidorojimo būdas
Per maži įrankio apsisukimai arba įrankį nepavyksta paleisti	Įpilti nedidelį WD-40 skysčio kiekį per oro jėjimo angą. Paleisti įrankį kelioms sekundėms. Sparneliai galėjo prilipti prie rotoriaus. Paleisti įrankį maždaug per 30 sekundžių. Nedideliu alyvos kiekiu patepti įrankį. Dėmesio! Alyvos perteklius gali būti įrankio galios sumažėjimo priežastim. Tokiu atveju pavarą reikia nuvalyti.
Įrankį galima paleisti, bet paleidus greitis mažėja	Kompresorius neužtikrina tinkamo oro tiekimo. Įrankis yra paleidžiamas kompresoriaus rezervuare sukaupto oro pagalba. Tuštėjant rezervuarui, kompresorius nespėja papildyti oro trūkumą. Įrankį reikia prijungti prie našesnio kompresoriaus.
Nepakankama galia	Įsitikinti, ar turimų žarnų vidinis diametras yra nemažesnis negu 10/ 3/8". Patikrinti slėgio nustatymą, ar nustatymo vertė yra maksimali. Patikrinti ar įrankis yra tinkamai nuvalytas ir pateptas. Nesant pažangos įrankį perduoti į taisyklą.

Keičiamosios dalys

Norint gauti informaciją apie pneumatinių įrankių keičiamąsias dalis, reikia kontaktuotis su gamintoju arba su jo atstovu.

Užbaigus darbą reikia išvalyti korpusą, ventiliacijos angas, jungiklius, papildomą rankenėlę ir gaubtus, pvz. oro srautu (su slėgiu

LT

nedidesniu negu 0,3 MPa), teptuku arba sausa šluoste, be jokių chemiškų priemonių bei ploviklių. Įrankius ir rankenas išvalyti sausa švaria šluoste.

Sudėvėti ir netinkami vartoti įrankiai – tai antrinė žaliava, negalima jų išmesti į buitinių atliekų konteinerius, kadangi jų sudėtyje yra žmogui ir aplinkai pavojingos medžiagos! Kviečiame aktyviai prisidėti prie taupaus ūkininkavimo natūraliais resursais ir bendradar-biauti natūraliosios aplinkos apsaugoje perduodant sugedusius įrankius į jų surinkimo punktus. Šalinamų atliekų kiekiui apriboti, būtina siekti jų daugiakarčio panaudojimo taikant reciklingą arba kitus žaliavų atgavimo būdus.
