Тип продукту	Пневматичний шуруповерт (дриль)
Бренд	Yato
Модель	YT09702
Вага	1,7 кг
Діаметр повітряного з'єднання (PT)	6,3 мм / 1/4 дюйма
Внутрішній діаметр вхідного шлангу	10 мм / 3/8 дюйма
Швидкість холостого ходу	700 об/хв
Максимальний діаметр свердління	10 мм
Максимальний робочий тиск	0,63 МПа
Необхідна витрата повітря (при 0,63 МПа)	198 л/хв
Рівень звукового тиску (ISO 15744)	89,7 ± 3,0 дБ(А)
Рівень звукової потужності (ISO 15744)	100,7 ± 3,0 дБ(А)
Вібрація (ISO 28927-5)	0,89 ± 1,5 м/с²
Живлення	Стиснене повітря
Реверсивний напрямок обертання	Так
Комплектація	Ключ патрона, повітряний з'єднувач, додаткова ручка
Обслуговування та чищення	Чистити стисненим повітрям, змащувати оливою SAE 10
Запасні частини та ремонтопридатність	Звертатися до виробника або авторизованої майстерні
Безпека	Носити окуляри, рукавички, захист слуху; не використовувати у вибухонебезпечному середовищі
Загальна інформація	Використовувати з компресором, фільтром та мастильником; максимальний тиск 0,63 МПа

Часті запитання - YT09702 Yato

Як підключити інструмент до пневматичної системи?

Нанесіть кілька крапель оливи SAE 10 на вхід повітря. Щільно закрутіть повітряний з'єднувач. Використовуйте шланг з внутрішнім діаметром 10 мм та мінімальним опором 1,38 МПа.

Як регулювати напрямок обертання?

Використовуйте перемикач обертання: положення C для обертання за годинниковою стрілкою, положення ⊃ для обертання проти годинникової стрілки.

Який тиск повітря використовувати?

Максимальний робочий тиск становить 0,63 МПа. Використовуйте регулятор, щоб не перевищувати це значення.

Що робити, якщо інструмент занадто повільний або не запускається?

Налийте трохи WD-40 у вхід повітря та обертайте інструмент кілька секунд. Лопаті можуть прилипати до ротора, тому обертайте приблизно 30 секунд.

Як змащувати інструмент?

Перед кожним використанням від'єднайте інструмент, налийте трохи оливи SAE 10 або WD-40 у вхід повітря, підключіть та обертайте 30 секунд. Витріть надлишок оливи.

Який діаметр свердла використовувати?

Максимальний діаметр свердління становить 10 мм. Використовуйте свердла, придатні для матеріалу.

Як закріпити свердло в патроні?

Вставте ключ патрона в кожен отвір (3 отвори) і щільно затягніть. Вийміть ключ перед запуском.

Інструмент втрачає потужність, що перевірити?

Переконайтеся, що шланг має достатній внутрішній діаметр (10 мм), що тиск встановлено на максимум та що інструмент чистий і змащений. Якщо проблема не зникає, зверніться до ремонтника.

Яке захисне обладнання носити?

Носіть захисні окуляри, навушники та захисні рукавички під час використання.

Як доглядати за інструментом після використання?

Від'єднайте інструмент, очистіть його стисненим повітрям (тиск < 0,3 МПа) та сухою ганчіркою. Не використовуйте легкозаймисті розчинники. Регулярно змащуйте.

ПОСІБНИК КОРИСТУВАЧА YT09702 Yato

1. вхідний повітряний отвір
2. зеднувач
3. вимикач
4. реверсивний перемикач
   5.свердлувальний патрон
5. ключ від патрона
6. пристрій
7. гніздо шланга
8. шланг
9. зєднувач шланга
10. маслянка
11. редуктор
12. фільтр
13. компресор

F

Прочитать інструкцію

Perskaityti instrukcija

Jālasa instrukciju

Користуйтесь захисними окулярами

Vartok apsauginius akinius

Користуйтесь засобами захисту слуху

Vartoti ausines klausai apsaugoti

Слід користуватися захисними рукавицями

Vartoti apsaugines pirštines

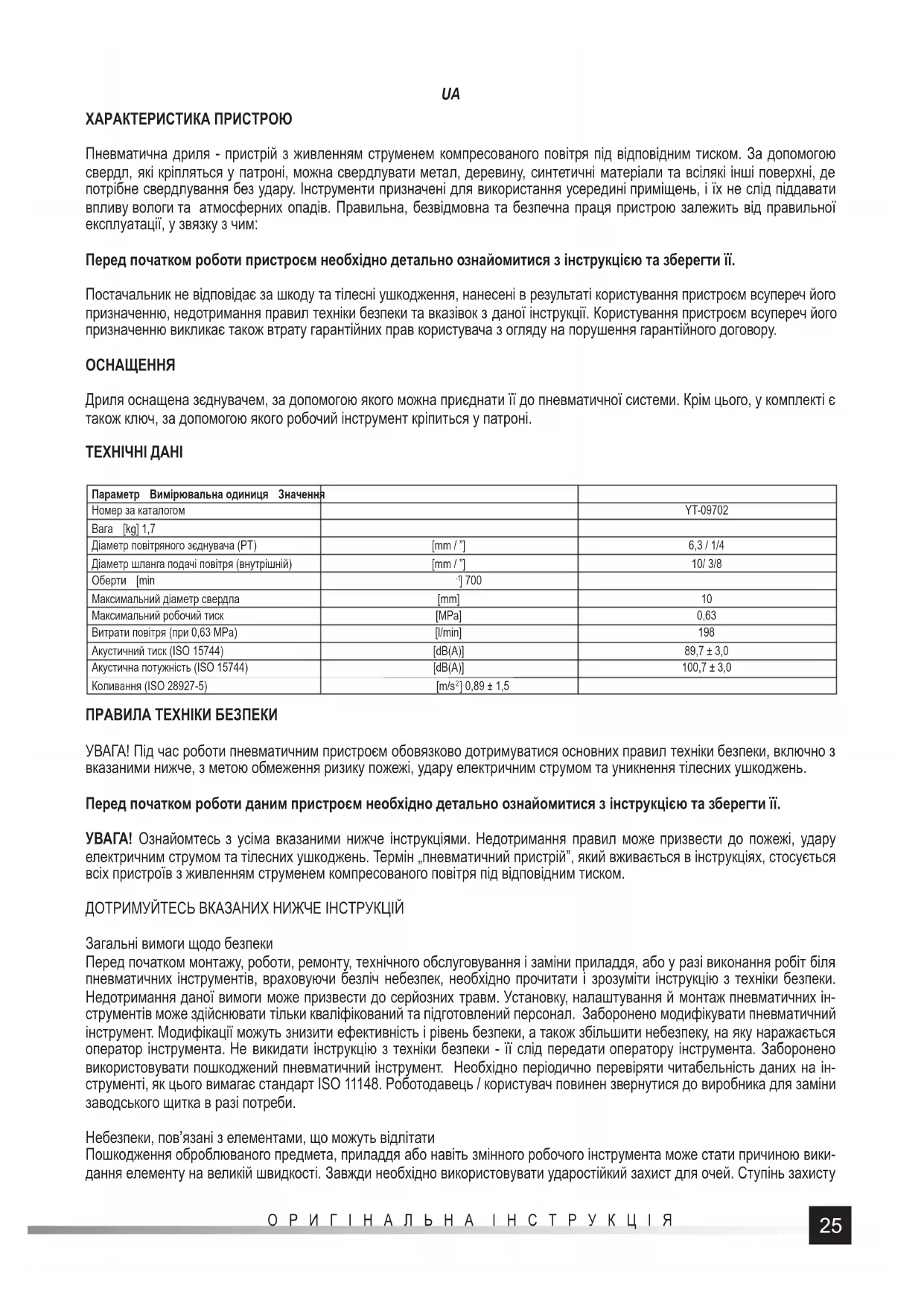

Пневматична дриля - пристрій з живленням струменем компресованого повітря під відповідним тиском. За допомогою свердл, які кріпляться у патроні, можна свердлувати метал, деревину, синтетичні матеріали та всілякі інші поверхні, де потрібне свердлування без удару. Інструменти призначені для використання усередині приміщень, і їх не слід піддавати впливу вологи та атмосферних опадів. Правильна, безвідмовна та безпечна праця пристрою залежить від правильної експлуатації, у звязку з чим:

Перед початком роботи пристроєм необхідно детально ознайомитися з інструкцією та зберегти її.

Постачальник не відповідає за шкоду та тілесні ушкодження, нанесені в результаті користування пристроєм всупереч його призначенню, недотримання правил техніки безпеки та вказівок з даної інструкції. Користування пристроєм всупереч його призначенню викликає також втрату гарантійних прав користувача з огляду на порушення гарантійного договору.

ОСНАЩЕННЯ

Дриля оснащена зєднувачем, за допомогою якого можна приєднати її до пневматичної системи. Крім цього, у комплекті є також ключ, за допомогою якого робочий інструмент кріпиться у патроні.

ТЕХНІЧНІ ДАНІ

Параметр Вимірювальна одиниця Значення
Номер за каталогом		YT-09702
Bara [kg] 1,7
Діаметр повітряного зєднувача (PT)	[mm / "]	6,3 / 1/4
Діаметр шланга подачі повітря (внутрішній)	[mm / "]	10/ 3/8
Оберти [min	· ] 700
Максимальний діаметр свердла	[mm]	10
Максимальний робочий тиск	[MPa]	0,63
Витрати повітря (при 0,63 MPa)	[l/min]	198
Акустичний тиск (ISO 15744)	[dB(A)]	89,7 ± 3,0
Акустична потужність (ISO 15744)	[dB(A)]	100,7 ± 3,0
Коливання (ISO 28927-5)	[m/s ^2 ] 0,89 ± 1,5

ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

УВАГА! Під час роботи пневматичним пристроєм обовязково дотримуватися основних правил техніки безпеки, включно з вказаними нижче, з метою обмеження ризику пожежі, удару електричним струмом та уникнення тілесних ушкоджень.

Перед початком роботи даним пристроєм необхідно детально ознайомитися з інструкцією та зберегти її.

УВАГА! Ознайомтесь з усіма вказаними нижче інструкціями. Недотримання правил може призвести до пожежі, удару електричним струмом та тілесних ушкоджень. Термін „пневматичний пристрій”, який вживається в інструкціях, стосується всіх пристроїв з живленням струменем компресованого повітря під відповідним тиском.

Загальні вимоги щодо безпеки

Перед початком монтажу, роботи, ремонту, технічного обслуговування і заміни приладдя, або у разі виконання робіт біля пневматичних інструментів, враховуючи безліч небезпек, необхідно прочитати і зрозуміти інструкцію з техніки безпеки. Недотримання даної вимоги може призвести до серйозних травм. Установку, налаштування й монтаж пневматичних інструментів може здійснювати тільки кваліфікований та підготовлений персонал. Заборонено модифікувати пневматичний інструмент. Модифікації можуть знизити ефективність і рівень безпеки, а також збільшити небезпеку, на яку наражається оператор інструмента. Не викидати інструкцію з техніки безпеки - її слід передати оператору інструмента. Заборонено використовувати пошкоджений пневматичний інструмент. Необхідно періодично перевіряти читабельність даних на інструменті, як цього вимагає стандарт ISO 11148. Роботодавець / користувач повинен звернутися до виробника для заміни заводського щитка в разі потреби.

Небезпеки, пов'язані з елементами, що можуть відлітати

Пошкодження оброблюваного предмета, приладя або навіть змінного робочого інструмента може стати причиною викидання елементу на великій швидкості. Завжди необхідно використовувати ударостійкий захист для очей. Ступінь захисту

UA

слід підбирати залежно від виконуваної роботи. Обов'язково вийняти ключ із патрона дриля перед початком свердління. Переконатися, що оброблюваний предмет надійно закріплений.

Небезпеки, пов'язані з заплутуванням

Заплутування може стати причиною задушення, скальпування і/або травми, якщо вільний одяг, прикраси, волосся та рукавиці намотаються на інструмент або приладдя.

Небезпеки, пов'язані з роботою

Під час використання інструмента руки оператора можуть наражатися на наступні небезпеки: роздроблення, удари, відрізання, стирання, опіки. Необхідно використовувати відповідні рукавиці для захисту рук. Оператор і обслуговуючий персонал повинні бути фізично в змозі впоратися з розміром, вагою та потужністю інструмента. Слід правильно тримати інструмент. Також потрібно бути готовим відреагувати на нормальні або несподівані рухи і завжди бути готовим використовувати обидві руки. При свердлінні або просвердлюванні оброблюваного матеріалу в результаті занадто сильного натиску на свердло може утворитися високий крутний момент реакції. У будь-якому випадку, рекомендується використовувати засоби для поглинання крутного моменту реакції понад: 4 Нм для прямих інструментів, 10 Нм для інструментів з пістолетною рукояткою. Руки необхідно тримати подалі від свердла, що обертається, і патрона дриля. Необхідно послабити натиск на пристрій запуску і зупинки в разі відключення електричної енергії. Слід використовувати тільки рекомендовані виробником змащувальні матеріали. Одягати захисні окуляри, також рекомендується використовувати рукавиці, що прилягають до рук і відповідний захисний одяг.

Небезпеки, пов'язані з повторюваними рухами

Під час використання пневматичних інструментів для роботи, пов'язаної з повторюваними рухами, оператор може відчувати дискомфорт в руках, плечах, передпліччях, шиї або інших частинах тіла. У разі використання пневматичних інструментів, оператор повинен зайняти зручне положення, що забезпечує правильне розташування стоп, і уникати дивних положень, або положень, які не забезпечують рівноваги. Оператор повинен міняти положення під час тривалої роботи - це допоможе уникнути дискомфорту та втоми. Коли оператор відчуває наступні симптоми: постійний або повторюваний дискомфорт, біль, пульсуючий біль, поколювання, оніміння, печіння або закляклість, він не повинен їх ігнорувати, а зобов'язаний повідомити про них свого роботодавця і звернутися до лікаря.

Небезпеки, пов'язані з приладдям

Від'єднати пристрій від джерела живлення перед заміною змінних робочих інструментів або приладдя. Використовувати приладдя та витратні матеріали тільки рекомендованих виробником розмірів і типів. Уникати безпосереднього контакту зі змінним робочим інструментом під час і після роботи, оскільки він може бути гарячим або гострим.

Небезпеки, пов'язані з місцем роботи

Ковзання, спотикання і падіння є головними причинами травм. Слід остерігатися слизьких поверхонь, утворених у результаті використання інструмента, а також спотикань об шланги пневматичної установки. Дотримуватися обережності в незнайомій обстановці. Можуть мати місце приховані небезпеки, такі як електрика або інші комунікації. Пневматичний інструмент не призначений для використання у вибухонебезпечних зонах і не має електроізоляції. Переконатися, що відсутні будь-які електричні дроти, газові труби і т.п., які можуть створити небезпеку в разі пошкодження під час використання інструмента.

Небезпеки, викликані шумом

Дія сильного шуму без належного захисту може стати причиною постійної й незворотної втрати слуху, а також інших проблем, таких як, шум у вухах (дзвін, дзижчання, свист або гудіння). Необхідно оцінити ризики і впровадити відповідні засоби контролю над даними факторами. Відповідний контроль з метою зниження ризику може включати використання демпфуючих матеріалів, що запобігають „дзвенінню” оброблюваного предмета. Використовувати засоби захисту слуху відповідно до вказівок роботодавця і відповідно до вимог гігієни й безпеки. Експлуатація та технічне обслуговування пневматичного інструмента повинні здійснюватися відповідно до інструкцій з експлуатації - це дозволить уникнути непотрібного збільшення рівня шуму. Якщо пневматичний інструмент оснащено глушником, завжди необхідно переконатися, що під час використання інструмента він встановлений правильно. Вибирати, обслуговувати і заміняти зношені змінні робочі інструменти слід згідно з інструкцією з експлуатації. Це дозволить уникнути непотрібного збільшення шуму.

Небезпеки, викликані вібраціями

Вібрація може призвести до незворотного пошкодження нервів і кровопостачання п'ястей і рук.

Необхідно тепло одягатися під час роботи в холодну погоду, руки повинні бути теплими і сухими. У разі оніміння, поколювання, болю або при побілінні шкіри на пальцях і руках, необхідно припинити роботу з пневматичним інструментом, повідомити роботодавця і звернутися до лікаря. Дотримання вказівок інструкції з експлуатації під час використання і технічного обслуговування пневматичного інструмента дозволить уникнути непотрібного збільшення рівня вібрації. Не допускати, щоб змінний робочий інструмент вібруявав в оброблюваному елементі, як правило, це призводить до збільшення вібрації. Вибирати, обслуговувати і заміняти зношені змінні робочі інструменти слід згідно з інструкцією з експлуатації. Це

UA

дозволить уникнути непотрібного збільшення вібрацій. По можливості монтаж слід виконувати з використанням захисних екранів. Якщо це можливо, інструмент слід підтримувати за допомогою стійки, натяжного пристрою або балансира. Інструмент необхідно тримати легко, але надійно, враховуючи можливі сили реакції, оскільки небезпека, викликана вібрацією, як правило, зростає при більшому зусиллі затиску.

Додаткові інструкції щодо безпеки для пневматичних інструментів

Стиснене повітря може призвести до серйозних травм:

- завжди відключати подачу повітря, стравлювати тиск повітря зі шланга і від'єднати інструмент від подачі повітря, якщо: інструмент не використовується, перед заміною приладдя або під час ремонту інструмента;

- ніколи не направляти струмінь повітря на себе або інших людей.

Удар шлангом може призвести до серйозних травм. Завжди необхідно перевіряти шланги і з'єднання щодо наявності по- шкоджень, а також чи вони не ослаблені. Не слід направляти на руки струмінь холодного повітря.

Кожен раз, коли використовуються універсальні гвинтові з'єднання (штифтові з'єднання), необхідно застосовувати стержні та з'єднувачі, що захищають з'єднання між шлангами та з'єднання між шлангом і інструментом від можливих пошкоджень. Не перевищувати вказаного для інструмента максимального тиску повітря.

Категорично заборонено переносити інструмент, тримаючи його за шланг.

ЕКСПЛУАТАЦІЙНІ УМОВИ

Необхідно переконатися у тому, що джерело компресованого повітря забезпечує потрібний робочий тиск та відповідний обіг повітря у пневматичній системі. У випадку надмірного тиску повітря у системі живлення слід скористатися редуктором з запобіжним клапаном. Живлення пневматичного пристрою повинно відбуватися з використанням системи фільтра та маслянки. Це забезпечує чистоту та одночасно зволоження повітря маслом.

Стан фільтра та маслянки слід перевіряти перед кожним пуском та в разі потреби додати масла у маслянку, якщо його не вистачає. Завдяки цьому забезпечується правильна експлуатація пристрою та видовжується період його працездатності.

У випадку, якщо свердло затримається під час свердлування матеріалу, напр., застрягне, можуть утворюватися значні обертальні сили, які діють на пристрій. Слід прийняти позу, що забезпечуватиме ефективну протидію таким силам.

Несподіваний рух пристрою або тріснуте свердло може викликати тілесні ушкодження.

У випадку користування додатковими ручками або опорними стійками слід переконатися у тому, що елемент правильно та надійно закріплений.

Необхідно прийняти відповідну позу, що забезпечує протидію нормальним або неочікуваним рухам пристрою, викликаним моментом обертання.

Частини тіла та волосся слід тримати здаля від патрона та свердла, що обертається, оскільки воно може втягнути їх.

Обовязково переконатися у тому, що будь-які ключі та інструменти, які використовувалися під час регулювання та кріплення інших інструментів у дрилі, прибрані перед початком роботи.

КОРИСТУВАННЯ ПРИСТРОЄМ

Перед кожним пуском пристрою необхідно переконатися у тому, що не пошкоджений ні один елемент пневматичної системи. Якщо викрито пошкодження, слід негайно замінити несправні елементи системи новими.

Перед кожним пуском пневматичної системи необхідно позбутися вологи, що конденсується всередині пристрою, компресора та шлангів.

Приєднання пристрою до пневматичної системи

На рисунку зображений рекомендований спосіб приєднання пристрою до пневматичної системи. Вказаний спосіб забезпечує найбільш ефективне користування пристроєм, завдяки ньому видовжується також період працездатності пристрою. Додати кілька краплин масла вязкості SAE 10 через вхідний повітряний отвір.

До різьби вхідного повітряного отвора надійно прикрутити відповідну насадку, завдяки якій можна буде приєднати шланг подачі повітря. (II)

Замонтувати на хомутику пристрою відповідну насадку. Під час роботи з пневматичними пристроями користуатися виключно оснащенням, призначеним для роботи з ударними пристроями.

Вибрати відповідний напрямок обертів. Літера F означає оберти за годинниковою стрілкою, літера R – оберти проти годинникової стрілки.

Там, де це можливо, відрегулювати тиск (момент обертання).

Приєднати пристрій до пневматичної системи за допомогою шланга діаметром у 3/8". Переконатися у тому, що шланг витримує навантаження мінімум 1,38MPa. (III)

Завести пристрій на кільька секунд та переконатися у тому, що він не видає ніяких підозрілих звуків та не вібрує.

Кріплення свердла у патроні (IV)

Вставити свердло у патрон та ключем прикрутити кожен з 3 отворів, щоб зафіксувати свердло у патроні. Після цього вийняти ключ з патрона.

UA

Свердлування

Таким чином відрегулювати тиск у пневматичній системі, щоб не перевищити максимальний рівень для даного пристрою.

Вибрати потрібний напрямок обертання пристрою (F - оберти за годинниковою стрілкою, R - оберти проти годинникової стрілки).

Закріпити відповідне свердло у патроні.

Приєднати дрилю до пневматичної системи у спосіб.

Натиснути на вимикач та перевірити, чи не спостерігається надмірне осьове биття свердла. У разі потреби відєднати дрилю від джерела компресованого повітря та замінити свердло новим.

Прикласти свердло до точки майбутнього отвору.

Поступово натискати на вимикач пристрою.

Щоб легше вийняти свердло з отвору, слід звільнити вимикач та почекати, поки свердло не перестане обертатися. Перемкнути дрилю на протилежний напрямок обертання та делікатно натиснути на вимикач. Обережно вивести свердло з отвору.

Після завершення роботи розібрати пневматичну систему та провести консервацію пристрою.

КОНСЕРВАЦІЯ

Ні в якому разі не користуватися бензином, розчинником або іншою пальною рідиною для очистки пристрою. Випари можуть загорітися, викликаючи вибух пристрою та поважні тілесні ушкодження.

Розчинники, що використовуються для очистки патрона та корпуса, можуть викликати погіршення ущільнюючих елементів.

У звязку з цим слід старанно висушити пристрій перед початком роботи.

Якщо викрито будь-які перебої у роботі пристрою, слід негайно відєднати пристрій від пневматичної системи.

Всі елементи пневматичної системи повинні бути захищеними від забруднення. Бруд, що проникає у пневматичну систему,

може викликати знищення пристрою та інших елементів пневматичної системи.

Відєднати пристрій від пневматичної системи.

Перед кожним пуском додати невелику кількість миючої рідини (напр., WD-40) через вхідний повітряний отвір.

Приєднати пристрій до пневматичної системи та завести приблизно на 30 секунд. Завдяки цьому миюча рідина розійдеться всередині пристрою та очистить його.

Знову відєднати пристрій від пневматичної системи.

Невелику кількість масла SAE 10 додати всередину пристрою через вхідний повітряний отвір та призначені для цього отвори. Рекомендується вживати масло SAE 10, призначене для консервації пневматичних пристроїв. Приєднати пристрій та завести його на короткий час.

Увага! Маслом WD-40 не можна користуватися як маслом, призначеним для змашування.

Витерти залишки масла, що вийшли через вихідні отвори. Залишки масла можуть впливати на погіршення щільності пристрою.

Інші консерваційні процедури

Перед кожним пуском пристрою необхідно перевірити, чи на ньому немає видимих слідів різноманітних пошкоджень. Хомутики, патрони для інструментів та шпинделі слід утримувати у чистоті.

Через кожних 6 місяців або 100 годин роботи слід віддати пристрій на огляд кваліфікованому персоналу ремонтного закладу. Якщо пристрій використовувався без застосовування рекомендованої системи подачі повітря, необхідно частіше віддавати його на огляд.

Усування пошкоджень

Необхідно перервати роботу пристроєм зразу ж після того, як викрито будь-яке пошкодження. Робота несправним пристроєм може стати причиною тілесних ушкоджень. Будь-який ремонт або заміну елементів пристрою може проводити лише кваліфікований персонал уповноваженого ремонтного закладу.

Пошкодження Можливе рішення проблеми
Пристрій працює на занадто низьких обертах або не заводиться	Додати невелику кількість масла WD-40 через вхідний повітряний отвір. Завести пристрій на кілька секунд. Лопасті могли приклеїтись до ротора. Завести пристрій приблизно на 30 секунд. Невеликою кількістю масла змастити пристрій. Увага! Перебір масла може викликати зменшення потужності пристрою. У такому випадкуслід прочистити привод.
Пристрій заводиться і потім словільнює рух	Компрессор не забезпечує потрібну подачу повітря. Пристрій заводиться за рахунок повітря, що накопичується у резервуарі компресора. У міру того, як резервуар опорожноється, компресор не встигає компенсувати нестачу повітря. Слід приєднати пристрій до більш потужного компресора.
Недостатня потужність	Переконатися у тому, що діаметр шлангів - мінімум 10/ 3/8". Перевірити настроєний тиск, чи він на максимальному рівні. Переконатися у тому, що пристрій належним чином очищений та змащений. Якщо це не приносить результату, віддати пристрій у ремонт.

UA

Запасні частини

Для отримання додаткової інформації щодо запасних частин для пневматичних інструментів необхідно звернутися до виробника або його представника.

Після завершення роботи корпус, вентиляційні щілини, перемикачі, додаткову рукоятку та щитки слід прочистити, напр., струменем повітря (тиск не більше 0,3 МРа), пензлем або сухою шматкою без застосовування хімічних речовин та миючих рідин. Прилад та затиски прочистити сухою чистою шматою.

Спрацьовані пристрої – вторинна сировина. З огляду на це заборонено викидати їх у мішки для сміття разом з комунальними відходами, оскільки вони містять речовини, небезпечні для здоровья та навколишнього середовища! Ви візьмете активну участь у вторинній переробці відходів з метою охорони навколишнього середовища, якщо віддасте спрацьований пристрій у пункт збору відходів такого похождення. Для обмеження обєму відходів, що підлягають знищенню, необхідна їх вторинна переробка шляхом рециклінгу чи в інший спосіб.
