Type de produit	Visseuse
Modèle	Yato YT09702
Alimentation	Électrique
Puissance	Non spécifiée
Vitesse à vide	Non spécifiée
Couple maximal	Non spécifié
Capacité de la batterie	Non applicable
Poids	Non spécifié
Dimensions	Non spécifiées
Accessoires inclus	Non spécifiés
Utilisation recommandée	Assemblage de meubles, travaux de bricolage
Maintenance	Nettoyage régulier, vérification des pièces mobiles
Sécurité	Utiliser des lunettes de protection, éviter les surfaces humides
Garantie	Non spécifiée

FOIRE AUX QUESTIONS - YT09702 Yato

Comment charger la visseuse Yato YT09702 ?

Pour charger la visseuse Yato YT09702, connectez le chargeur à une prise électrique et insérez l'accumulateur dans le chargeur. Attendez que le témoin lumineux indique que la charge est complète.

Que faire si la visseuse ne fonctionne pas ?

Vérifiez d'abord si la batterie est chargée. Si elle est chargée et que la visseuse ne fonctionne toujours pas, assurez-vous que l'accumulateur est correctement inséré. Si le problème persiste, contactez le service client.

Comment changer les embouts de la visseuse ?

Pour changer les embouts de la visseuse Yato YT09702, tirez sur le mandrin pour le déverrouiller, retirez l'embout usé et insérez le nouvel embout. Relâchez le mandrin pour le verrouiller en place.

Quel type de batterie utilise la visseuse Yato YT09702 ?

La visseuse Yato YT09702 utilise une batterie Li-ion de 18 volts.

Comment entretenir ma visseuse Yato YT09702 ?

Pour entretenir votre visseuse, nettoyez-la régulièrement avec un chiffon sec et assurez-vous que les contacts de la batterie sont propres. Évitez de stocker la visseuse dans des environnements humides.

La visseuse Yato YT09702 est-elle garantie ?

Oui, la visseuse Yato YT09702 est généralement couverte par une garantie de 2 ans contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Comment régler le couple de la visseuse ?

Pour régler le couple de la visseuse Yato YT09702, utilisez le sélecteur de couple situé sur le haut de l'outil. Tournez-le pour choisir le niveau de couple souhaité en fonction du matériau à visser.

Quels types de vis peuvent être utilisés avec la visseuse Yato YT09702 ?

La visseuse Yato YT09702 peut être utilisée avec une variété de vis, y compris des vis à bois, des vis à métal et des vis autoforeuses, selon l'embout utilisé.

MODE D'EMPLOI YT09702 Yato

2. connecteur d’entrée d’air

4. commutateur de rotation

L’outil de forage pneumatique est alimenté en air comprimé à une pression appropriée. L’utilisation de l’outil de forage monté dans la poignée permet de percer dans les métaux, le bois, les matières plastiques et partout où il est nécessaire de forer sans impact. Les outils sont conçus pour travailler à l’intérieur et ne pas exposer à l’humidité et les précipitations. Le fonctionnement correct, fi able et sûr de l’outil dépend de l’utilisation, parce que: Avant d’utiliser l’outil, lire toutes les instructions et les maintenir. Le fournisseur n’est pas responsable pour tout dommage et blessures causés par l’utilisation d’un outil mal utilisé, de ne se conformer pas aux normes de sécurité et les recommandations de ce manuel. L’utilisation de l’outil de manière incorrecte provoque la perte des droits des utilisateurs à la garantie, ainsi que pour non-respect de l’accord. ÉQUIPEMENT La machine de forage est munie d’un raccord qui permet de se connecter au système pneumatique. Elle est équipée également de la clé, ce qui permet la fi xation de l’outil de travail dans le mandrin

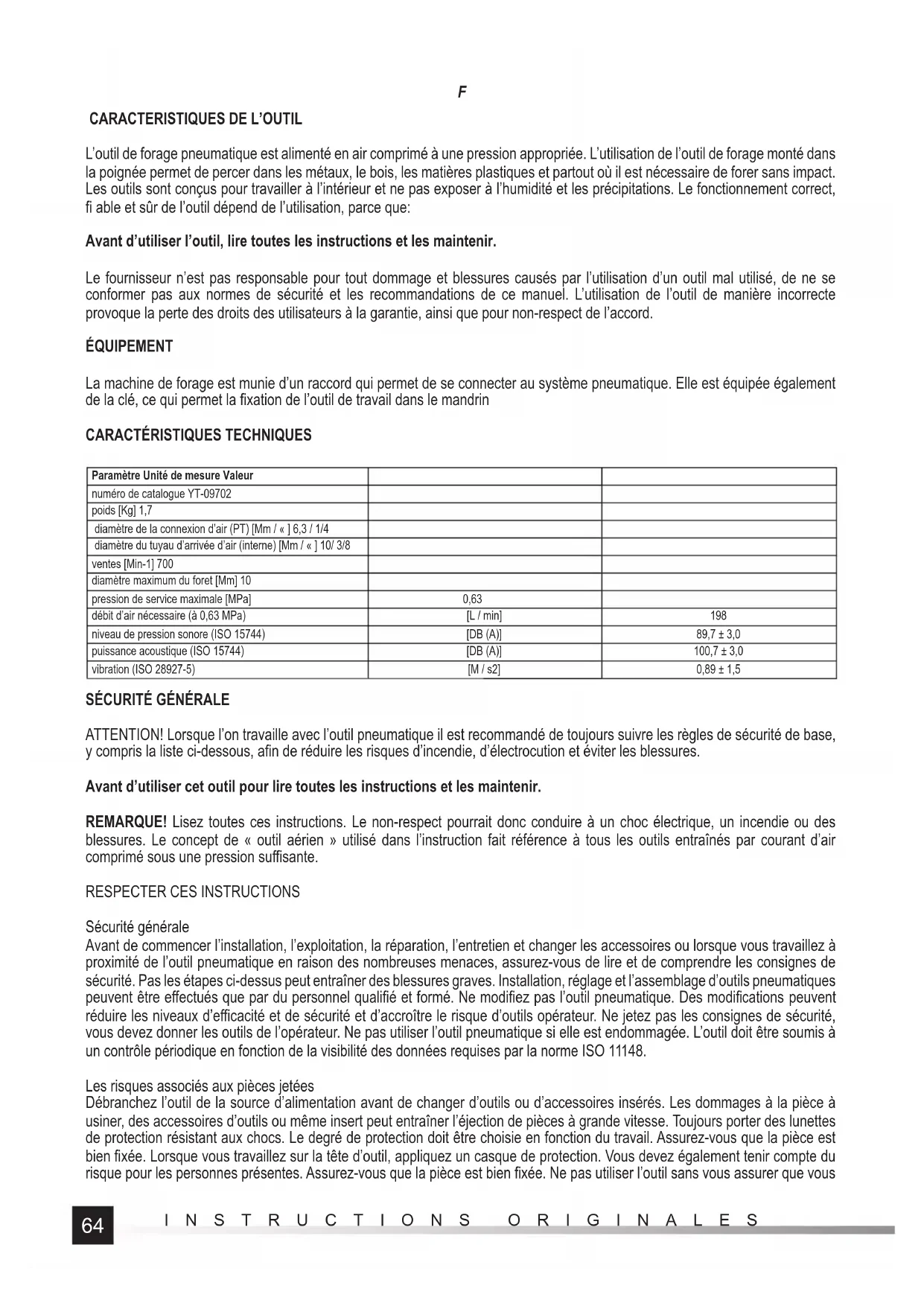

CARACTÉRISTIQUES TECHNIQUES

Paramètre Unité de mesure Valeur numéro de catalogue YT-09702 poids [Kg] 1,7 diamètre de la connexion d’air (PT) [Mm / « ] 6,3 / 1/4 diamètre du tuyau d’arrivée d’air (interne) [Mm / « ] 10/ 3/8 ventes [Min-1] 700 diamètre maximum du foret [Mm] 10 pression de service maximale [MPa] 0,63 débit d’air nécessaire (à 0,63 MPa) [L / min] 198 niveau de pression sonore (ISO 15744) [DB (A)] 89,7 ± 3,0 puissance acoustique (ISO 15744) [DB (A)] 100,7 ± 3,0 vibration (ISO 28927-5) [M / s2] 0,89 ± 1,5

ATTENTION! Lorsque l’on travaille avec l’outil pneumatique il est recommandé de toujours suivre les règles de sécurité de base, y compris la liste ci-dessous, afi n de réduire les risques d’incendie, d’électrocution et éviter les blessures. Avant d’utiliser cet outil pour lire toutes les instructions et les maintenir. REMARQUE! Lisez toutes ces instructions. Le non-respect pourrait donc conduire à un choc électrique, un incendie ou des blessures. Le concept de « outil aérien » utilisé dans l’instruction fait référence à tous les outils entraînés par courant d’air comprimé sous une pression suffi sante.

RESPECTER CES INSTRUCTIONS

Sécurité générale Avant de commencer l’installation, l’exploitation, la réparation, l’entretien et changer les accessoires ou lorsque vous travaillez à proximité de l’outil pneumatique en raison des nombreuses menaces, assurez-vous de lire et de comprendre les consignes de sécurité. Pas les étapes ci-dessus peut entraîner des blessures graves. Installation, réglage et l’assemblage d’outils pneumatiques peuvent être eff ectués que par du personnel qualifi é et formé. Ne modifi ez pas l’outil pneumatique. Des modifi cations peuvent réduire les niveaux d’effi cacité et de sécurité et d’accroître le risque d’outils opérateur. Ne jetez pas les consignes de sécurité, vous devez donner les outils de l’opérateur. Ne pas utiliser l’outil pneumatique si elle est endommagée. L’outil doit être soumis à un contrôle périodique en fonction de la visibilité des données requises par la norme ISO 11148. Les risques associés aux pièces jetées Débranchez l’outil de la source d’alimentation avant de changer d’outils ou d’accessoires insérés. Les dommages à la pièce à usiner, des accessoires d’outils ou même insert peut entraîner l’éjection de pièces à grande vitesse. Toujours porter des lunettes de protection résistant aux chocs. Le degré de protection doit être choisie en fonction du travail. Assurez-vous que la pièce est bien fi xée. Lorsque vous travaillez sur la tête d’outil, appliquez un casque de protection. Vous devez également tenir compte du risque pour les personnes présentes. Assurez-vous que la pièce est bien fi xée. Ne pas utiliser l’outil sans vous assurer que vous65 INSTRUCTIONS ORIGINALES

avez installé le limiteur d’insertion de l’outil. Pour éviter les blessures, remplacer le limiteur quand il est usé, fi ssuré ou déformé. Les risques liés au travail L’utilisation de l’outil peut exposer les mains de l’opérateur à des menaces, comme l’écrasement, l’impact, la coupe, l’abrasion et à la chaleur. Vous devriez porter des gants appropriés pour protéger vos mains. Le personnel de l’opérateur et de maintenance doivent être physiquement en mesure de faire face à la quantité, le poids et les outils électriques. Tenez correctement l’outil. Maintenir l’équilibre et assurer la position de sécurité des pieds. Relâchez la pression sur le démarrage du dispositif et d’arrêt en cas de panne d’alimentation. Utilisez uniquement le lubrifi ant recommandé par le fabricant. Éviter tout contact direct avec l’outil étant inséré pendant et après le travail, il peut être chaud. Les lunettes de protection doivent être utilisés, il est recommandé d’utiliser des gants adaptés et des vêtements de protection. Les risques associés aux mouvements répétitifs Lorsque vous utilisez un outil pneumatique à un travail impliquant la répétition des mouvements, l’opérateur est exposé aux mains inconfort, les bras, les épaules, le cou ou d’autres parties du corps. Dans le cas de l’utilisation d’outils pneumatiques, l’opérateur doit prendre une position confortable assure la position correcte des pieds et éviter bizarre ou ne fournissent pas l’équilibre des attitudes. L’opérateur devrait changer la posture pendant le travail long, il permettra d’éviter l’inconfort et la fatigue. Si l’opérateur éprouve des symptômes tels que des douleurs persistantes ou récurrentes, la douleur, la douleur lancinante, des picotements, des engourdissements, brûlures ou courbatures. Ne devrait pas les ignorer, vous devez informer votre employeur et consulter un médecin. Les risques associés aux accessoires Débranchez l’outil de la source d’alimentation avant de changer d’outils ou d’accessoires insérés. Utilisez les accessoires et les fournitures que les tailles et types qui sont recommandés par le fabricant. Dans le cas des marteaux, selon le cas, ne jamais utiliser des outils à main burins. Ils ont été spécialement conçus et cuits pour utiliser uniquement des outils d’impact non rotatifs. Dans le cas des marteaux et concasseurs, selon le cas, ne jamais utiliser burins émoussé, parce qu’ils sont soumis à des charges lourdes et peuvent se briser en raison de la fatigue. L’utilisation d’un outil contondant peut augmenter la vibration et, par conséquent, vous devriez toujours utiliser des outils aff ûtés. Dans le cas des marteaux, des outils appropriés, chaud jamais frais insérés dans l’eau, cela peut entraîner une usure prématurée et la fragilité. Dans le cas des marteaux, le cas échéant, des dommages ou une rupture de l’outil peut résulter d’une mauvaise utilisation de l’outil comme levier, par exemple. L’ébranlement. Un meilleur travail, enlever des fragments plus petits, pour éviter les bourrages. Éviter tout contact direct avec l’outil inséré pendant et après le travail, peut être chaud ou pointu. Les risques liés au lieu de travail Les glissades, les trébuchements et les chutes sont les principales causes de blessures. Évitez les surfaces glissantes causées par l’utilisation de l’outil, et en raison des risques de déclenchement d’air de l’installation. Faire preuve de prudence dans un environnement inconnu. Il peut y avoir des dangers cachés tels que l’électricité ou d’autres lignes de services publics. outil pneumatique n’est pas destiné à être utilisé dans des atmosphères potentiellement explosives et n’est pas isolé de tout contact avec l’électricité. Assurez-vous qu’il n’y a pas de câbles électriques, conduites de gaz, etc., ce qui peut causer des dommages en cas de dommages à l’outil. Les risques associés aux vapeurs et poussières La poussière et les vapeurs créées à l’aide de l’outil pneumatique peut causer des problèmes de santé (cancer, malformations congénitales, l’asthme et / ou infl ammation de la peau), sont nécessaires: l’évaluation des risques et mettre en œuvre des mesures de contrôle appropriées par rapport à ces risques. L’évaluation des risques doit inclure l’impact de la poussière créée en utilisant les outils et la possibilité d’agitation poussière existante. La sortie d’air dirigé de façon à minimiser l’excitation de la poussière dans un environnement poussiéreux. Là où la poussière ou les vapeurs se posent, la priorité devrait être donnée le contrôle de leurs émissions à la source. Toutes les fonctions intégrées et de l’équipement pour la collecte, ou pour réduire l’extraction des vapeurs ou poussières soient correctement utilisés et entretenus selon les instructions du fabricant. Utiliser une protection respiratoire conformément aux instructions de l’employeur et conformément aux exigences d’hygiène et de sécurité. Exploitation et entretien des outils pneumatiques doivent être eff ectués selon les instructions sont suivies, minimisera l’émission de fumées et la poussière. Sélectionner, entretenir et remplacer l’outil inséré conformément aux instructions, afi n d’éviter une augmentation de la vapeur et de la poussière. La pollution sonore L’exposition, sans sécurité, à des niveaux de bruit élevés peuvent entraîner une perte auditive permanente et irréversible et d’autres problèmes tels que les acouphènes (bourdonnement, bourdonnement, siffl ement ou bourdonnement dans les oreilles). Il est nécessaire d’évaluer les risques et mettre en œuvre des mesures de contrôle appropriées par rapport à ces risques. Des contrôles appropriés pour réduire le risque peut comprendre des activités telles que: le matériau d’amortissement pour empêcher « sonnerie » de la pièce. Porter une protection auditive conformément aux instructions de l’employeur et conformément aux exigences d’hygiène et de sécurité. Exploitation et entretien des outils pneumatiques doivent être eff ectués selon les instructions sont suivies, afi n d’éviter une augmentation inutile des niveaux de bruit. Si l’outil pneumatique a un silencieux, vous devez toujours66 INSTRUCTIONS ORIGINALES

vous assurer il est correctement installé lors de l’utilisation de l’outil. Sélectionnez, maintenir et remplacer les outils usés insérés selon les instructions d’utilisation. Cela permettra d’éviter une augmentation inutile du bruit. Les risques de vibrations L’exposition aux vibrations peut causer des dommages permanents aux nerfs et l’approvisionnement en sang aux mains et aux bras. Vous devez vous habiller chaudement lorsque vous travaillez à basse température et de garder les mains au chaud et au sec. Si vous ressentez un engourdissement, des picotements, des douleurs ou le blanchiment de la peau dans les doigts et les mains, arrêtez d’utiliser l’outil pneumatique, l’employeur d’informer et de consulter votre médecin. Exploitation et entretien des outils pneumatiques selon les recommandations du manuel, afi n d’éviter une augmentation inutile des niveaux de vibrations. Ne tenez pas l’outil inséré main libre, il augmente l’exposition aux vibrations. Tenez légèrement l’outil, mais une bonne prise en main, en tenant compte des forces de réaction nécessaires puisque la menace venant de la vibration est généralement plus élevé lorsque la force de préhension est plus élevée. Gardez la poignée de la position centrale supplémentaire et éviter la pression sur la poignée jusqu’à la butée. Dans le cas des broyeurs pour enlever les petits morceaux de béton, pour éviter de l’outil coincement. Dans le cas de concasseurs, déplacer l’outil toutes les quelques secondes. Lors du déplacement doit être un outil pour arrêter, parce que les vibrations atteignent des niveaux élevés si l’outil n’a pas été inséré par rapport au matériau en cours de traitement. Les consignes de sécurité supplémentaires pour les outils pneumatiques L’air comprimé peut causer des blessures graves: - Toujours couper l’alimentation en air, le tuyau de vidange de la pression de l’air et de l’outil de déconnexion de l’alimentation en air lorsque: il est utilisé, avant de changer les accessoires ou eff ectuer les réparations; - Ne jamais diriger l’air à vous-même ou quelqu’un d’autre. Frapper un serpent peut causer des blessures graves. Toujours vérifi er pour les tuyaux endommagés ou en vrac et les raccords. L’air froid doit être dirigé loin des mains de Chaque fois qu’ils sont utilisés vissages universels (connexions Claw), appliquer des boulons de sécurité et des connecteurs de protection contre la possibilité d’endommager les connexions entre les tuyaux et, entre le tuyau et l’outil. Ne pas dépasser la pression d’air maximale spécifi ée pour l’outil. Ne transportez jamais l’outil en tenant le tuyau.

CONDITIONS D’UTILISATION

Assurez-vous que la source d’air comprimé, produit une pression de fonctionnement appropriée et fournit le débit d’air souhaité. Si trop régulateur de pression d’air doit être utilisé avec soupape de sécurité. outil pneumatique doit être fourni à travers un fi ltre et graisseur. Cela permettra d’assurer à la fois la propreté et de l’huile hydratante air. Condition du fi ltre et lubrifi cateur doit être vérifi é avant chaque utilisation et éventuellement nettoyer le fi ltre ou pour compléter une pénurie d’huile dans le graisseur. Cela permettra d’assurer le bon fonctionnement de l’outil et de prolonger sa durée de vie. Pour des charges élevées utilisez toujours la poignée supplémentaire. Dans le cas de l’arrêt du foret, par exemple. En raison de bourrages papier ou lors du passage à travers le matériau foré peut déclencher une grande des forces de rotation agissant sur l’outil. Une telle attitude devrait être adoptée pour lutter effi cacement contre ces forces. Mouvement inattendu de l’outil ou la rupture du foret peut causer des blessures. Dans le cas de l’utilisation de supports supplémentaires ou des supports, assurez-vous que l’outil est correctement et solidement fi xé. La bonne attitude devrait être adoptée pour permettre le mouvement normal ou Contrer inattendu du couple outil induit. Garder les parties du corps et des vêtements à l’écart du mandrin en rotation et des bits forage. Il y a un risque de tirer ou pochwycenia.Zawsze assurez-vous que toutes les clés et les outils utilisés pour le réglage et la fi xation d’autres outils insérés dans le forage ont été retirés avant de percer.

UTILISATION DES OUTILS

Avant chaque utilisation de l’outil, assurez-vous qu’aucune partie du système pneumatique ne soit pas endommagé. Si vous remarquez des dommages, vous devez remplacer immédiatement les éléments endommagés du nouveau système. Avant chaque utilisation du système pneumatique, drainer l’humidité condensée à l’intérieur de l’outil, un compresseur et des conduits. Fixation de l’outil au système pneumatique La fi gure montre la méthode recommandée pour se connecter aux outils pneumatiques. Comme le montre l’utilisation la plus effi cace des outils, et de prolonger la vie de l’outil. Laissez quelques gouttes d’huile de SAE 10 à l’entrée d’air. Le fi l de l’entrée d’air à vis fermement à une extrémité pour le raccordement du tuyau d’alimentation en air. (II) A l’outil de levage fi xer l’embout approprié. Pour travailler avec des outils pneumatiques uniquement d’équipement à usage conçu pour fonctionner avec le choc des outils.67 INSTRUCTIONS ORIGINALES

Régler le sens de rotation. La est compatible avec le sens horaire de rotation, la lettre - tourne dans le sens antihoraire. Lorsqu’il est possible de régler la pression (couple). Raccorder l’outil à un système pneumatique en utilisant un tuyau ayant un diamètre intérieur de 10 mm / 8,3 ». Assurez-vous que la force du tuyau est au moins 1,38MPa. (III) Exécutez l’outil pendant quelques secondes, en vous assurant qu’il ne vient pas avec des bruits suspects ou vibrations. Montage du porte-foret (IV) Pour insérer une clé de mandrin et serrer chacun des trous 3, de sorte que a confi ance et fermement fi xé dans le support. Ensuite, retirez la clé du trou de montage. Forage Régler la pression dans le système pneumatique afi n de ne pas dépasser la valeur maximale pour un outil donné. Régler la direction souhaitée de rotation de l’outil ( - rotation dans le sens des aiguilles d’une montre - sens anti-horaire de rotation). Installer la poignée supplémentaire, le transfert de forage de serrage de poignée à travers le corps et serrer la poignée. Fixez la poignée dans une position qui fournira un fonctionnement sûr et ergonomique. (V) Le support de montage perceuse appropriée. Connectez-vous à la perceuse pneumatique. Appuyez sur le bouton et voir si le foret ne montre pas trop vacillement. Si nécessaire, débranchez le foret de l’alimentation en air et remplacer le foret par de nouveaux. Placez le foret à l’endroit où le trou doit être percé. Peu à peu, pousser l’outil de déclenchement. Pour aider à mettre le foret hors du trou, relâcher la pression sur l’interrupteur, attendez que l’arrêt de la rotation de la perceuse. Déplacer dans le sens opposé de rotation et tirer doucement sur la gâchette. Déplacez doucement hors du trou de forage. Après le travail de démanteler le système pneumatique et de préserver l’outil. ENTRETIEN Ne pas utiliser de l’essence, d’un solvant ou d’un autre liquide infl ammable à l’outil de nettoyage. Les vapeurs peuvent enfl ammer, provoquant une explosion et de graves dommages à l’outil. Les solvants utilisés pour le nettoyage du corps de porte-outil et peut provoquer le ramollissement des joints d’étanchéité. Outil sécher complètement avant de commencer. En cas de mauvais fonctionnement, l’outil doit être débranché immédiatement du système pneumatique. Tous les composants du système pneumatique doivent être protégés de la contamination. Les contaminants qui entrent dans le système pneumatique peuvent détruire l’outil et d’autres éléments du système pneumatique. Outils de maintenance avant chaque utilisation Débrancher l’outil du système pneumatique. Avant chaque utilisation, laisser une petite quantité d’agent de conservation liquide (par exemple. WD-40) à travers l’entrée d’air. Connectez l’outil au système pneumatique et exécuter pendant environ 30 secondes. Ce distribuera le conservateur liquide à l’intérieur des outils et les nettoyer. Encore une fois, débrancher l’outil à partir du système pneumatique. Une petite quantité de SAE 10 laissé à l’intérieur de l’outil à travers l’entrée d’air et des ouvertures à cet eff et. Il est recommandé d’utiliser le SAE 10 à conserver des outils pneumatiques. Connectez l’outil et l’exécuter pour un court laps de temps. Attention! WD-40 peut servir d’huile lubrifi ante appropriée. Sécher l’excès d’huile qui a échappé à travers les ouvertures de sortie. l’huile gauche peut endommager l’outil d’étanchéité. Autre entretien Avant chaque utilisation de l’outil, assurez-vous que l’outil est pas de signes visibles de dommages. Les transporteurs, les porte- outils et les broches doivent être propres. Tous les 6 mois ou 100 heures de fonctionnement devrait être un outil pour passer un examen par un personnel qualifi é dans l’atelier de réparation. Si l’outil a été utilisé sans utiliser le système d’alimentation en air recommandé, augmenter la fréquence des outils d’inspection. Dépannage Vous devez cesser d’utiliser l’outil immédiatement après la détection de toute faute. Outil de travail ineffi cace peut causer des blessures. Toute réparation ou le remplacement des outils composants doivent être eff ectués par du personnel qualifi é dans un atelier de réparation agréé.68 INSTRUCTIONS ORIGINALES

Faute Solution possible L’outil est trop lent ou la rotation ne démarre pas Laisser une petite quantité de WD-40 à travers l’ouverture d’entrée d’air. Exécutez l’outil pendant quelques secondes. Les lames peuvent coller au rotor. Exécutez l’outil pendant environ 30 secondes. Une petite quantité d’huile lubrifi e l’outil. Attention! Trop d’huile peut causer une perte d’outils électriques. Dans ce cas, nettoyer le lecteur. L’outil démarre et puis ralentit Le compresseur ne fournit pas le fl ux d’air. L’outil exécute le compresseur d’air monté dans le réservoir. Comme le vidage du réservoir, le compresseur ne peut pas faire face à reconstituer les espaces d’air. Connectez l’appareil à un compresseur plus effi cace. La puissance insuffi sante Assurez-vous d’avoir les tuyaux ont un diamètre intérieur au moins tel que défi ni dans le tableau à l’étape 3. Vérifi ez la consigne de pression, est réglé sur la valeur maximale. Assurez-vous que l’outil est correctement nettoyée et lubrifi ée. En l’absence de résultats, la réparation d’outils. Pèces de rechange Pour plus d’informations sur les pièces de rechange pour les outils pneumatiques, veuiller contacter le fabricant ou son représentant. Après l’opération, un boîtier, des persiennes, des commutateurs, et le couvercle de la poignée latérale doit être nettoyé, par exemple. Un courant d’air (à une pression non supérieure à 0,3 MPa), une brosse ou d’un chiff on sec, sans utilisation de produits chimiques et de fl uides de nettoyage. Outils et poignées outils szmatą.Zużyte propres secs sont des matières premières secondaires - ne pas jeter les avec les ordures ménagères, car ils contiennent des substances nocives pour la santé humaine et l’environnement! S’il vous plaît soutenir activement la gestion rentable des ressources naturelles et la protection de l’environnement par la remise de vos équipements usagés au point de dispositifs de stockage utilisés. Pour réduire l’élimination des déchets est nécessaire pour la réutilisation, le recyclage ou la récupération sous une forme diff érente.69 ISTRUZIONI ORIGINALI
