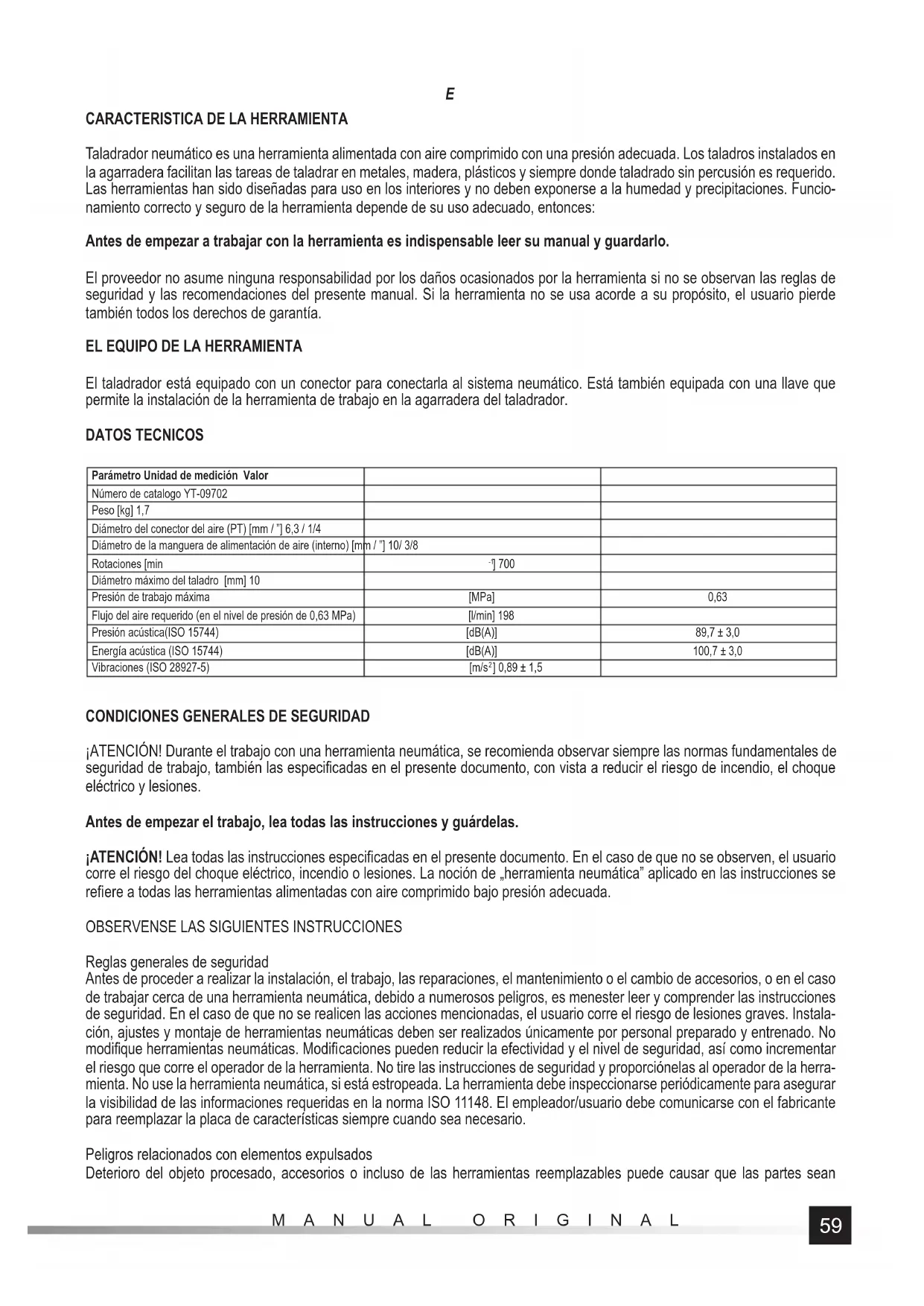

CARACTERISTICA DE LA HERRAMIENTA

Taladrador neumático es una herramienta alimentada con aire comprimido con una presión adecuada. Los taladros instalados en la agarradera facilitan las tareas de taladrar en metales, madera, plásticos y siempre donde taladrado sin percusión es requerido. Las herramientas han sido diseñadas para uso en los interiores y no deben exponerse a la humedad y precipitaciones. Funcio- namiento correcto y seguro de la herramienta depende de su uso adecuado, entonces: Antes de empezar a trabajar con la herramienta es indispensable leer su manual y guardarlo. El proveedor no asume ninguna responsabilidad por los daños ocasionados por la herramienta si no se observan las reglas de seguridad y las recomendaciones del presente manual. Si la herramienta no se usa acorde a su propósito, el usuario pierde también todos los derechos de garantía.

EL EQUIPO DE LA HERRAMIENTA

El taladrador está equipado con un conector para conectarla al sistema neumático. Está también equipada con una llave que permite la instalación de la herramienta de trabajo en la agarradera del taladrador. DATOS TECNICOS Parámetro Unidad de medición Valor Número de catalogo YT-09702 Peso [kg] 1,7 Diámetro del conector del aire (PT) [mm / ”] 6,3 / 1/4 Diámetro de la manguera de alimentación de aire (interno) [mm / ”] 10/ 3/8 Rotaciones [min

] 700 Diámetro máximo del taladro [mm] 10 Presión de trabajo máxima [MPa] 0,63 Flujo del aire requerido (en el nivel de presión de 0,63 MPa) [l/min] 198 Presión acústica(ISO 15744) [dB(A)] 89,7 ± 3,0 Energía acústica (ISO 15744) [dB(A)] 100,7 ± 3,0 Vibraciones (ISO 28927-5) [m/s

¡ATENCIÓN! Durante el trabajo con una herramienta neumática, se recomienda observar siempre las normas fundamentales de seguridad de trabajo, también las especifi cadas en el presente documento, con vista a reducir el riesgo de incendio, el choque eléctrico y lesiones. Antes de empezar el trabajo, lea todas las instrucciones y guárdelas. ¡ATENCIÓN! Lea todas las instrucciones especifi cadas en el presente documento. En el caso de que no se observen, el usuario corre el riesgo del choque eléctrico, incendio o lesiones. La noción de „herramienta neumática” aplicado en las instrucciones se refi ere a todas las herramientas alimentadas con aire comprimido bajo presión adecuada.

OBSERVENSE LAS SIGUIENTES INSTRUCCIONES

Reglas generales de seguridad Antes de proceder a realizar la instalación, el trabajo, las reparaciones, el mantenimiento o el cambio de accesorios, o en el caso de trabajar cerca de una herramienta neumática, debido a numerosos peligros, es menester leer y comprender las instrucciones de seguridad. En el caso de que no se realicen las acciones mencionadas, el usuario corre el riesgo de lesiones graves. Instala- ción, ajustes y montaje de herramientas neumáticas deben ser realizados únicamente por personal preparado y entrenado. No modifi que herramientas neumáticas. Modifi caciones pueden reducir la efectividad y el nivel de seguridad, así como incrementar el riesgo que corre el operador de la herramienta. No tire las instrucciones de seguridad y proporciónelas al operador de la herra- mienta. No use la herramienta neumática, si está estropeada. La herramienta debe inspeccionarse periódicamente para asegurar la visibilidad de las informaciones requeridas en la norma ISO 11148. El empleador/usuario debe comunicarse con el fabricante para reemplazar la placa de características siempre cuando sea necesario. Peligros relacionados con elementos expulsados Deterioro del objeto procesado, accesorios o incluso de las herramientas reemplazables puede causar que las partes sean60 MANUAL ORIGINAL

expulsadas con gran velocidad. Es menester siempre usar una protección de la vista, que sea resistente a impactos. El grado de protección debe seleccionarse de acuerdo con el trabajo realizado. Antes de proceder a taladrar, saque la llave del mandril portabrocas. Asegúrese que el objeto procesado esté sujetado de una forma que no implique peligros. Peligros relacionados con enmarañamiento Peligros relacionados con enmarañamiento pueden causar ahogamiento, escalpamiento y/o lesiones en el caso de que ropa holgada, bisutería, cabello o guantes no se mantengan lejos de la herramienta o los accesorios. Peligros relacionados con el trabajo El uso de la herramienta puede implicar peligros para las manos del operador, como: aplastamiento, golpes, amputación, ras- paduras y calor. Para proteger las manos es menester usar guantes adecuados. El operador y el personal de mantenimiento deben ser físicamente capaces de resistir la cantidad, la masa y el poder de la herramienta. Sujete la herramienta de la manera adecuada. Mantenga la capacidad de resistir movimientos normales o inesperados de la herramienta y tenga siempre las dos manos disponibles. Taladrando en o a través del material procesado, una presión excesiva sobre la broca puede generar un alto momento de rotación de la reacción. En cada caso se recomienda usar medios de absorción del momento de rotación de la reacción por encima de: 4 Nm para herramientas rectas, 10 Nm para herramientas con mango de pistola. Mantenga las manos lejos de la broca que esté girando y del mandril portabrocas. Suelte el activador en el caso de interrupciones del suministro de la energía. Use solamente los lubricantes recomendados por el fabricante. Use gafas de protección, se recomienda usar guantes ajustados y ropa de protección. Peligros relacionados con movimientos repetidos Usando la herramienta neumática para trabajos que impliquen movimientos repetidos, el operador está expuesto a padecer incomodidades de las manos, los hombros, los brazos, el cuello u otras partes del cuerpo. En el caso de usar herramientas neumáticas, el operador debe asumir una posición cómoda que garantice la posición de los pies, y evitar posiciones extrañas que no garanticen su equilibrio. El operador debe cambiar de posición durante un trabajo largo, lo cual le permitirá evitar incomodidad y cansancio. Si el operador padece tales síntomas como dolor o incomodidad continua o repetida, dolor pulsante, hormigueo, adormecimiento, ardor o rigidez, no debe ignorarlos sino informar a su empleador y consultarlos con un médico. Peligros relacionados con los accesorios Desconectar la herramienta de la fuente de alimentación antes de reemplazar la herramienta reemplazable o accesorios. Use accesorios y materiales de trabajo únicamente de las dimensiones y de los tipos recomendados por el fabricante. Evitar contacto directo con la herramienta reemplazable durante y después del trabajo, pues la herramienta puede estar caliente o fi losa. Peligros relacionados con el lugar de trabajo Resbalamientos, tropezones y caídas son las principales causas de lesiones. Evite superfi cies resbalosas durante el trabajo con la herramienta y los peligros que puedan causar tropezones debido al sistema de aire. En lugares desconocidos proceda con cuidado. Pueden existir peligros latentes, como la electricidad u otras líneas de servicio. Las herramientas neumáticas no se han diseñado para usarse en atmósferas explosivas y no están aisladas del contacto con energía eléctrica. Asegúrese que no existen ningunos conductores eléctricos, tubos de gas, etc., que impliquen algún peligro en el caso de que la herramienta los estropee. Peligros relacionados con vapores y polvos Polvo y vapores generados durante el trabajo con la herramienta neumática pueden deteriorar el estado de la salud (causando por ejemplo cáncer, defectos congénitos, asma y/o infl amaciones de la piel), Es menester evaluar el riesgo e implementar medios adecuados de control en cuanto a dichos peligros. La evaluación del riesgo debe incluir la infl uencia del polvo generado por la he- rramienta y la posibilidad de levantar del polvo existente. La salida del aire debe posicionarse para minimizar el levantamiento de polvo en un ambiente polvoriento. Donde se generan polvos o vapores, su control en la fuente de emisión debe ser una prioridad. Todas las funciones integradas y el equipo para recoger, extraer o reducir el nivel de polvo o humo deben usarse correctamente y mantenerse de acuerdo con las recomendaciones del fabricante. Use aparatos de protección de las vías respiratorias de acuerdo con las instrucciones del empleador y con los requisitos de seguridad e higiene. El manejo y el mantenimiento de la herramienta neumática deben realizarse de acuerdo con las instrucciones del manual, lo cual minimizará la emisión de vapores y polvo. Seleccione, mantenga y reemplace las herramientas reemplazables de acuerdo con las instrucciones instrucción, para evitar un incremento de las emisiones de vapores y polvo. Peligro relacionado con el ruido Exposición, sin protección, a altos niveles de ruido puede ser causa de una permanente e irreversible pérdida del oído y otros problemas, como ruido en los oídos (zumbido o retintín de los oídos). Es menester realizar una evaluación del riesgo e imple- mentar adecuadas medidas de control en cuanto a dichos peligros. Adecuados controles para disminuir el riesgo pueden incluir tales acciones como: materiales silenciadores que impidan el „zumbido” del objeto procesado. Use protectores del oído de acuerdo con las instrucciones del empleador y con los requerimientos de higiene y seguridad. El manejo y mantenimiento de la herramienta neumática debe realizarse de acuerdo con las instrucciones del manual, lo cual permitirá evitar un incremento inne- cesario del nivel de ruido. Si la herramienta neumática tiene un silenciador, siempre asegúrese que está instalado correctamente61 MANUAL ORIGINAL

durante el uso de la herramienta. Seleccione, mantenga y reemplace herramientas reemplazables gastadas de acuerdo con las instrucciones del manual, lo cual permitirá evitar un incremento innecesario del ruido. Peligros relacionados con vibración Exposición a la vibración puede causar daño permanente de los nervios e impedir el afl ujo correcto de la sangre a las manos y los hombros. Durante el trabajo en bajas temperaturas use ropa abrigadora y mantenga las manos cálidas y secas. En el caso de adormecimiento, hormigueo, dolor o emblanquecimiento de la piel de los dedos y las manos, interrumpa el trabajo con la herramienta neumática, y luego informe al empleador y consulte a un médico. El uso y el mantenimiento de la herramienta neumática de acuerdo con las instrucciones del manual, permitirá evitar un incremento innecesario del nivel de vibración. No permita que las herramientas reemplazables vibren en el elemento procesado, lo cual por lo general incrementa las vibraciones. Seleccione, mantenga y reemplace herramientas reemplazables gastadas de acuerdo con las instrucciones del manual, lo cual permitirá evitar un incremento innecesario del nivel de vibración. Donde sea necesario debe usarse una protección. Cuando sea posible apoye la herramienta en un montante, tensor o un equivalente. Sostenga la herramienta de una forma suave pero segura, tomando en cuenta las fuerzas requeridas de reacción, pues el peligro relacionado con la vibración es por lo general más alto mientras más fuerte se sostenga la herramienta. Instrucciones adicionales seguridad para trabajo con herramientas neumáticas Aire comprimido puede causar lesiones graves: - es menester siempre desconectar la conducción del aire, liberar la presión de aire en la manguera desconectar la herramienta de la conducción del aire, cuando: la herramienta no es usada, antes de reemplazar los accesorios o antes de cualquier repa- ración; - jamás dirija el aire hacia si mismo o hacia cualquier otra persona. Golpes de la manguera puede causar lesiones graves. Es menester siempre asegurarse que las mangueras y los enchufes no están estropeados o fl ojos. Aire frío debe dirigirse lejos de las manos Cada vez que se empleen conectores universales enroscados (conexiones de diente), es menester usar mandriles de protección y conectores de protección para evitar daños de las conexiones entre las mangueras y entre la manguera y la herramienta. No exceda la presión máxima del aire indicada para la herramienta. Nunca cargue la herramienta, agarrándola por la manguera.

Asegúrese que la fuente del aire comprimido permite generar presión de trabajo adecuada y fl ujo del aire apropiado. En el caso de una presión del aire de alimentación demasiado alta, use el reductor con una válvula de seguridad. La herramienta neumática debe alimentarse a través del sistema del fi ltro y lubricador, lo cual garantizará la limpieza y lubricación del aire con aceite. Las condiciones del fi ltro y del lubricador deben examinarse antes de cada uso y hay que limpiar el fi ltro y llenar el lubricador con aceite, si resulta necesario, lo cual garantizará el uso adecuado de la herramienta y prolongará su funcionamiento. En el caso de cargas grandes use siempre una agarradera adicional. Si el taladro se detiene y atora en el material procesado, es posible que se generen grandes fuerzas giratorias actuando sobre le herramienta. Adopte una posición durante el trabajo que le permita contrarrestar tales fuerzas. Movimiento inesperado de la herramienta puede causar lesiones que pueden también ocurrir cuando el taladro se rompa. En el caso de que se usen otras agarraderas y soportes, asegúrese que la herramienta ha sido sujetada fuerte y seguro. Adopte una posición que le permita contrarrestar movimientos normales o inesperados de la herramienta causados por el mo- mento giratorio. Mantenga partes del cuerpo y prendas fuera del alcance de una herramienta en funcionamiento ya que existe riesgo de que sean agarradas. Asegúrese siempre que todas las llaves y herramientas que se usaron para los ajustes y la instalación de otras herramientas en el taladrador han sido removidas antes de que empiece a trabajar.

USO DE LA HERRAMIENTA

Antes de cada uso de la herramienta, asegúrese que ningún elemento del sistema neumático está dañado. Si se detectan defec- tos, los elementos estropeados deben reemplazarse con nuevos y sin defectos. Antes de cada uso del sistema neumático hay que eliminar la humedad condensada en el interior de la herramienta, el compresor y los conductos. Conexión de la herramienta al sistema neumático El dibujo muestra la manera más recomendada de conectar la herramienta al sistema neumático. La manera demostrada garan- tizará el uso más efectivo de la herramienta y prolongará su durabilidad. Ponga unas gotas del aceite SAE 10 en la entrada del aire. En la rosca de la entrada de aire instale de una forma segura una terminal apropiada que permita la conexión de la manguera de alimentación de aire. (II)62 MANUAL ORIGINAL

En el conductor de la herramienta instale una terminal adecuada. Para trabajos con herramientas neumáticas use solo equi- pos diseñado para trabajos con herramientas de percusión. Ajuste la dirección deseada de giro. La letra F signifi ca rotaciones en la dirección de manecillas del reloj, la letra R – rotaciones en la dirección opuesta a la dirección de manecillas del reloj. Cuando sea posible, ajuste la presión (el momento giratorio). Conecte la herramienta al sistema neumático usando una manguera del diámetro interno 3/8”. Asegúrese que la resistencia de la manguera es al menos de 1,38MPa. (III) Ponga la herramienta en marcha por unos segundos, asegurándose que no emite ningunos ruidos sospechosos o vibraciones. Instalación del taladro en la agarradera (IV) Coloque el taladro en la agarradera y apriete con la llave cada uno de los 3 agujeros para que quede fi jamente instalado. Después saque la llave del agujero. En el caso de la agarradera sin llave, sujete la parte posterior de la agarradera y gire la parte frontal para que el taladro quede fi jamente instalado. Se prohíbe apretar y afl ojar la agarradera para la que no se usan llaves sujetando la parte posterior de la agarradera y encendiendo el taladrador con el interruptor eléctrico. Taladrado Ajuste la presión el sistema neumático para que no exceda el valor máximo para la herramienta. Ajuste la dirección deseada de giro. La letra F signifi ca rotaciones en la dirección de manecillas del reloj, la letra R – rotaciones en la dirección opuesta a la dirección de manecillas del reloj. Coloque el taladro en la agarradera. Conecte el taladrador al sistema neumático. Oprima el interruptor y revise si el taladro no indica azote lateral. Si resulta necesario, desconecte el taladrador de la fuente de aire comprimido y reemplazar el taladro con uno nuevo. Coloque el taladro en el lugar donde desea hacer un agujero. Gradualmente oprima el gatillo de la herramienta. Para que le sea más fácil retirar el taladro del agujero, suelte el interruptor, espere hasta que se pare el taladro. Ajuste marcha en dirección opuesta y ligeramente oprimir el gatillo. Cuidadosamente retirar el taladro del agujero. Después de haber terminado el trabajo, desmantele el sistema neumático y almacene la herramienta. MANTENIMIENTO No use nunca gasolina, disolventes u otras sustancias infl amables. Los vapores pueden incendiarse causando la explosión de la herramienta y lesiones graves. Disolventes que se usen para limpiar la agarradera de la herramienta y su armazón pueden causar que se dañen las juntas de la máquina. Seque la herramienta antes de que empiece a trabajar. Si se detectan irregularidades en el funcionamiento de la herramienta, hay que desconectarla inmediatamente del sistema neumático. Todos los elementos del sistema neumático deben ser protegidos de la contaminación. contaminación en el sistema neumático puede estropear la herramienta y otros elementos del sistema neumático. Mantenimiento de la herramienta antes de cada uso Desconecte la herramienta del sistema neumático. Antes de cada uso, aplique una pequeña cantidad del líquido de mantenimiento (por ejemplo, WD-40) a través de la entrada de aire. Conecte la herramienta al sistema neumático y póngala en marcha por aproximadamente 30 segundos. Esto permitirá distribuir el líquido de mantenimiento en el interior de la herramienta y limpiarla. Desconecte la herramienta de nuevo del sistema neumático. Aplique una pequeña cantidad del aceite SAE 10 a través de la entrada de aire y a través de las entradas diseñadas para este propósito. Se recomienda usar aceite SAE 10 diseñado para herramientas neumáticas. Conecte la herramienta y póngala en marcha por un momento. ¡Atención! WD-40 no puede usarse como el aceite lubricante. Elimine exceso del aceite que haya salido por los agujeros. Si deja el aceite puede causar daños a la herramienta. Otras acciones de mantenimiento Antes de cada uso de la herramienta, asegúrese si en la herramienta no hay ninguna evidencia de que esté estropeada. Los conductores, las agarraderas y los husos deben mantenerse limpios. Cada seis meses, o cada 100 horas de funcionamiento, la herramienta debe ser examinada por personal capacitado en un taller. Si la herramienta se usaba sin aplicar el sistema recomendado de alimentación de aire, hay que aumentar la frecuencia con la que se examina la herramienta.63 MANUAL ORIGINAL

Eliminación de defectos Deje de usar la herramienta de inmediato si se detecta cualquier defecto. Trabajo con una herramienta defectuosa puede causar lesiones. Todas las reparaciones o reemplazo de elementos de la herramienta deben hacerse en un taller autorizado por personal capacitado. Defecto Posible solución La herramienta tiene rotaciones demasiado lentas o no se activa Aplique una cantidad pequeña de WD-40 a través de la entrada de aire. Ponga la herramienta en marcha por unos segundos. Es posible que las láminas se hayan pegado al rotor. Ponga la herramienta en marcha por aproximadamente 30 segundos. Lubrique la herramienta con una cantidad pequeña de aceite. ¡Atención! Exceso de aceite puede afectar la energía de la herramienta. En tal caso, se debe limpiar el motor. La herramienta se activa pero después desacelera El compresor no garantiza la alimentación sufi ciente de aire. La herramienta se prende con el aire almacenado en el tanque del compresor. Mientras el tanque se está vaciando, el compresor no es capaz de rellenarlo. Conecte la herramienta a un compresor más efi ciente. Insufi ciente energía Asegúrese que el diámetro interno de las mangueras es al menos 10/ 3/8”. Revise el ajuste de la presión – debe ser el valor máximo. Asegúre- se que la herramienta está limpia y lubricada. Si no consigue resultados, mande la herramienta a un taller autorizado para su reparación. Refacciones Para obtener informes sobre las refacciones para herramientas neumáticas, comuníquese con el fabricante o su representante. Habiendo terminado el trabajo, es menester limpiar el armazón, los intersticios de ventilación, interruptores, el mango adicional y los protectores con aire comprimido (cuya presión de debe exceder 0,3 MPa) con una brocha o con un trapo seco sin usar sustancias químicas y líquidos limpiadores. Limpie las herramientas y los mangos con un trapo seco y limpio. Herramientas usadas son materiales reciclables – se prohíbe desecharlas junto con los desechos domésticos, ya que contienen sustancias peligrosas para la saludo humana y el medio ambiente! Le rogamos que participe activamente en el manejo económi- co de los recursos naturales y la protección del medio ambiente enviando herramientas usadas a un punto de almacenamiento de estas. Con tal de limitar la cantidad de los desechos, es menester reciclarlos.64 INSTRUCTIONS ORIGINALES
