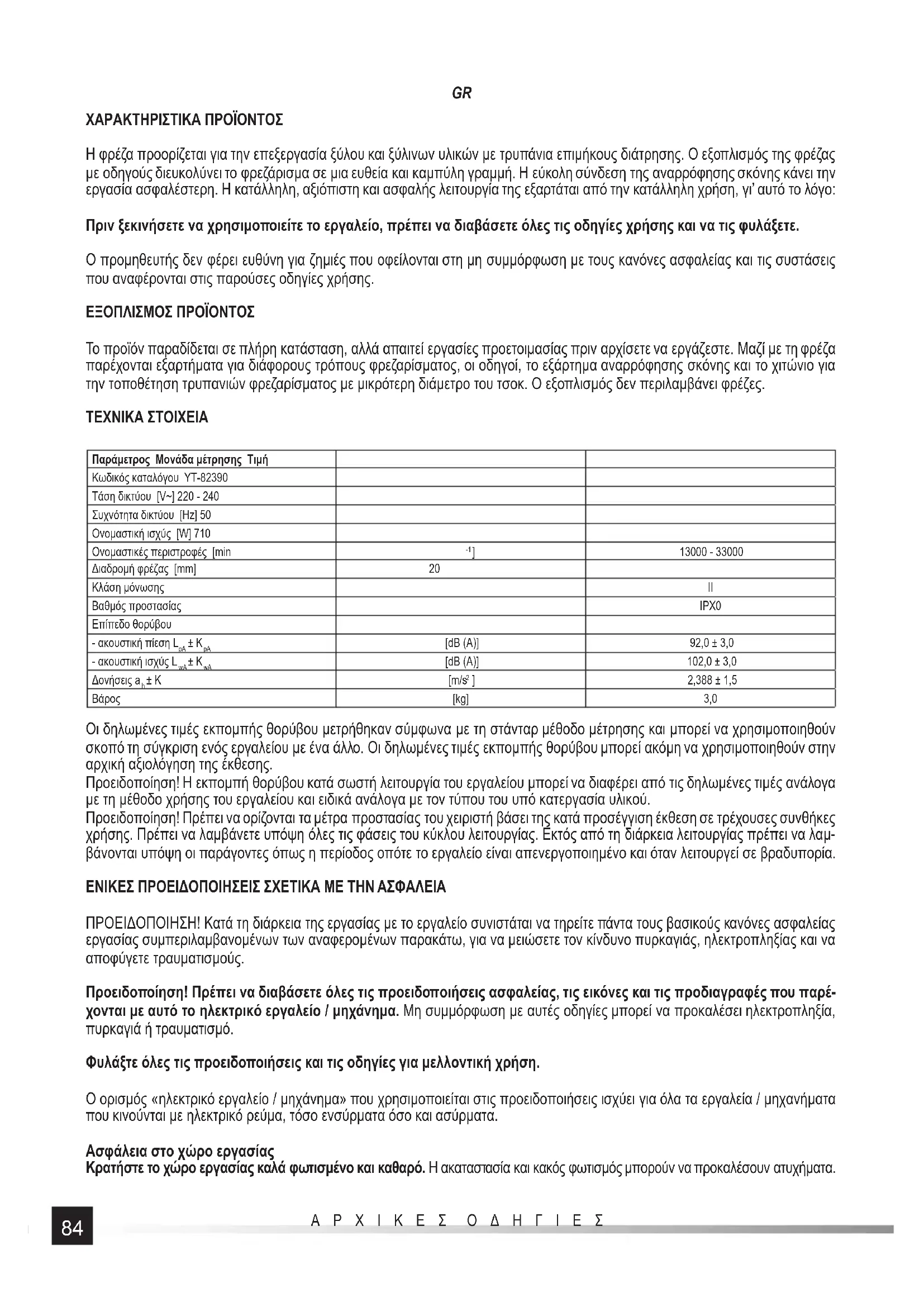

ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΪΟΝΤΟΣ Η φρέζα προορίζεται για την επεξεργασία ξύλου και ξύλινων υλικών με τρυπάνια επιμήκους διάτρησης. Ο εξοπλισμός της φρέζας με οδηγούς διευκολύνει το φρεζάρισμα σε μια ευθεία και καμπύλη γραμμή. Η εύκολη σύνδεση της αναρρόφησης σκόνης κάνει την εργασία ασφαλέστερη. Η κατάλληλη, αξιόπιστη και ασφαλής λειτουργία της εξαρτάται από την κατάλληλη χρήση, γι’ αυτό το λόγο: Πριν ξεκινήσετε να χρησιμοποιείτε το εργαλείο, πρέπει να διαβάσετε όλες τις οδηγίες χρήσης και να τις φυλάξετε. Ο προμηθευτής δεν φέρει ευθύνη για ζημιές που οφείλονται στη μη συμμόρφωση με τους κανόνες ασφαλείας και τις συστάσεις που αναφέρονται στις παρούσες οδηγίες χρήσης. ΕΞΟΠΛΙΣΜΟΣ ΠΡΟΪΟΝΤΟΣ Το προϊόν παραδίδεται σε πλήρη κατάσταση, αλλά απαιτεί εργασίες προετοιμασίας πριν αρχίσετε να εργάζεστε. Μαζί με τη φρέζα παρέχονται εξαρτήματα για διάφορους τρόπους φρεζαρίσματος, οι οδηγοί, το εξάρτημα αναρρόφησης σκόνης και το χιτώνιο για την τοποθέτηση τρυπανιών φρεζαρίσματος με μικρότερη διάμετρο του τσοκ. Ο εξοπλισμός δεν περιλαμβάνει φρέζες. ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ Παράμετρος Μονάδα μέτρησης Τιμή Κωδικός καταλόγου YT-82390 Τάση δικτύου [V~] 220 - 240 Συχνότητα δικτύου [Hz] 50 Ονομαστική ισχύς [W] 710 Ονομαστικές περιστροφές [min

] 13000 - 33000 Διαδρομή φρέζας [mm] 20 Κλάση μόνωσης II Βαθμός προστασίας IPX0 Επίπεδο θορύβου - ακουστική πίεση L

] 2,388 ± 1,5 Βάρος [kg] 3,0 Οι δηλωμένες τιμές εκπομπής θορύβου μετρήθηκαν σύμφωνα με τη στάνταρ μέθοδο μέτρησης και μπορεί να χρησιμοποιηθούν σκοπό τη σύγκριση ενός εργαλείου με ένα άλλο. Οι δηλωμένες τιμές εκπομπής θορύβου μπορεί ακόμη να χρησιμοποιηθούν στην αρχική αξιολόγηση της έκθεσης. Προειδοποίηση! Η εκπομπή θορύβου κατά σωστή λειτουργία του εργαλείου μπορεί να διαφέρει από τις δηλωμένες τιμές ανάλογα με τη μέθοδο χρήσης του εργαλείου και ειδικά ανάλογα με τον τύπου του υπό κατεργασία υλικού. Προειδοποίηση! Πρέπει να ορίζονται τα μέτρα προστασίας του χειριστή βάσει της κατά προσέγγιση έκθεση σε τρέχουσες συνθήκες χρήσης. Πρέπει να λαμβάνετε υπόψη όλες τις φάσεις του κύκλου λειτουργίας. Εκτός από τη διάρκεια λειτουργίας πρέπει να λαμ- βάνονται υπόψη οι παράγοντες όπως η περίοδος οπότε το εργαλείο είναι απενεργοποιημένο και όταν λειτουργεί σε βραδυπορία. ΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΣΦΑΛΕΙΑ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κατά τη διάρκεια της εργασίας με το εργαλείο συνιστάται να τηρείτε πάντα τους βασικούς κανόνες ασφαλείας εργασίας συμπεριλαμβανομένων των αναφερομένων παρακάτω, για να μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας και να αποφύγετε τραυματισμούς. Προειδοποίηση! Πρέπει να διαβάσετε όλες τις προειδοποιήσεις ασφαλείας, τις εικόνες και τις προδιαγραφές που παρέ- χονται με αυτό το ηλεκτρικό εργαλείο / μηχάνημα. Μη συμμόρφωση με αυτές οδηγίες μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή τραυματισμό. Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική χρήση. Ο ορισμός «ηλεκτρικό εργαλείο / μηχάνημα» που χρησιμοποιείται στις προειδοποιήσεις ισχύει για όλα τα εργαλεία / μηχανήματα που κινούνται με ηλεκτρικό ρεύμα, τόσο ενσύρματα όσο και ασύρματα. Ασφάλεια στο χώρο εργασίας Κρατήστε το χώρο εργασίας καλά φωτισμένο και καθαρό. Η ακαταστασία και κακός φωτισμός μπορούν να προκαλέσουν ατυχήματα.85

ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ Δεν πρέπει να χρησιμοποιείτε ηλεκτροεργαλεία / μηχανήματα στο χώρο με αυξημένο κίνδυνο έκρηξης, που περιέχει εύφλεκτα υγρά, αέρια ή ατμούς. Τα ηλεκτρικά εργαλεία / μηχανήματα δημιουργούν σπινθήρες που μπορούν να προκα- λέσουν ανάφλεξη της σκόνης ή των ατμών. Μην επιτρέπετε στα παιδιά και στα τρίτα πρόσωπα να πλησιάζουν το χώρο εργασίας. Η απώλεια της αυτοσυγκέντρωσης μπορεί να οδηγήσει σε απώλεια ελέγχου. Ασφάλεια με ηλεκτρική ενέργεια Το βύσμα του καλωδίου τροφοδοσίας πρέπει να ταιριάζει με την πρίζα. Δεν πρέπει να τροποποιήσετε το φις με οποιον- δήποτε τρόπο. Μη χρησιμοποιείτε ποτέ κάποιο προσαρμογέα στο βύσμα με γειωμένα ηλεκτροεργαλεία / μηχανήματα. Ένα βύσμα που χωρίς κάποια τροποποίηση ταιριάζει στην πρίζα μειώνει τον κίνδυνο ηλεκτροπληξίας. Αποφύγετε την επαφή με γειωμένες επιφάνειες όπως σωλήνες, θερμάστρες και ψυγεία. Η γείωση του σώματος αυξάνει τον κίνδυνο ηλεκτροπληξίας. Μην εκθέτετε τα ηλεκτρικά εργαλεία / μηχανήματα σε βροχή ή υγρασία. Το νερό και η υγρασία που εισέρχονται μέσα στο ηλεκτρικό εργαλείο / μηχάνημα αυξάνουν τον κίνδυνο ηλεκτροπληξίας. Μην υπερφορτώνετε το καλώδιο τροφοδοσίας. Μη χρησιμοποιήσετε το καλώδιο τροφοδοσίας για να μεταφέρετε, να τρα- βήξετε ή να αποσυνδέσετε το βύσμα από την πρίζα. Αποφύγετε την επαφή του καλωδίου τροφοδοσίας με θερμότητα, λάδια, αιχμηρές άκρες και κινούμενα μέρη. Η βλάβη ή η εμπλοκή του καλωδίου τροφοδοσίας αυξάνει τον κίνδυνο ηλεκτροπληξίας. Στην περίπτωση εργασίας στους εξωτερικούς χώρους, χρησιμοποιήστε ένα καλώδιο επέκτασης που προορίζονται για εργασία στους εξωτερικούς χώρους. Η χρήση ενός καλωδίου επέκτασης προσαρμοσμένου για εργασίες στους εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας. Στην περίπτωση που η χρήση του ηλεκτρικού εργαλείου / μηχανήματος σε υγρό περιβάλλον είναι αναπόφευκτη, για την προστασία από την τάση τροφοδοσίας πρέπει να χρησιμοποιήσετε τη συσκευή προστασίας υπολειπόμενου ρεύματος (RCD). Η χρήση του RCD μειώνει τον κίνδυνο ηλεκτροπληξίας. Προσωπική ασφάλεια Χρησιμοποιώντας ένα ηλεκτρικό εργαλείο / μηχάνημα να είστε καθ’ όλη τη διάρκεια της εργασίας προσεκτικοί και λογι- κοί. Μη χρησιμοποιείτε ένα ηλεκτρικό εργαλείο / μηχάνημα ενώ είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλ- κοόλ ή φαρμάκων. Ακόμη και μια στιγμή απροσεξίας κατά τη διάρκεια της εργασίας μπορεί να οδηγήσει σε σοβαρό τραυματισμό. Εφαρμόστε μέτρα ατομικής προστασίας. Χρησιμοποιείστε πάντα προστατευτικά οράσεως. Εφαρμογή μέτρων ατομικής προστασίας όπως μάσκα εναντίων της σκόνης, αντιολισθητικά υποδήματα, κράνος και προστατευτικά της ακοής μειώνουν τον κίνδυνο σοβαρού τραυματισμού. Αποτρέψτε μια τυχαία ενεργοποίηση. Προτού συνδέσετε ένα ηλεκτροεργαλείο / μηχάνημα στο ρεύμα και/ή στην μπατα- ρία, να το ανασηκώσετε ή να το μεταφέρετε, βεβαιωθείτε ότι ο ηλεκτρικός διακόπτης βρίσκεται στη θέση «εκτός λειτουρ- γίας». Η μετακίνηση του ηλεκτροεργαλείου / μηχανήματος με το δάχτυλό στο διακόπτη ή σύνδεση στο ρεύμα ενός ηλεκτροεργα- λείου / μηχανήματος όταν ο διακόπτης βρίσκεται στη θέση «σύνδεσης», μπορεί να οδηγήσει σε σοβαρό τραυματισμό. Προτού ενεργοποιήσετε το ηλεκτρικό εργαλείο / μηχάνημα, αφαιρέστε όλα τα κλειδιά και άλλα εργαλεία που χρησιμο- ποιήθηκαν κατά την ρύθμισή του. Το κλειδί που παραμένει στα περιστρεφόμενα μέρη του εργαλείου / μηχανήματος μπορεί να προκαλέσει σοβαρούς τραυματισμούς. Μην προσπαθείτε να φτάσετε και μη γέρνετε υπερβολικά μακριά. Διατηρήστε τη σωστή στάση και ισορροπία όλη την ώρα. Αυτό θα σας επιτρέψει να ελέγξετε πιο εύκολα το ηλεκτροεργαλείο / μηχάνημα στην περίπτωση απρόσμενης κατάστασης κατά τη διάρκεια της εργασίας. Ντυθείτε σωστά. Μη φοράτε χαλαρά ρούχα και κοσμήματα. Κρατήστε τα μαλλιά καθώς και τα ρούχα μακριά από τα κινούμε- να μέρη του εργαλείου / μηχανήματος. Χαλαρά ρούχα, κοσμήματα ή μακριά μαλλιά μπορούν να πιάσουν τα κινούμενα μέρη του. Στην περίπτωση που το εργαλείο σας έχει σχεδιαστεί να μπορεί να συνδέεται με την απορρόφηση ή τη συλλογή σκόνης, βεβαιω- θείτε ότι το συνδέσατε και χειρίζεστε σωστά. Η χρήση του απορροφητήρα σκόνης μειώνει τους κινδύνους που σχετίζονται με τη σκόνη. Μην επιτρέψετε η πείρα που αποκτήσατε από τη συχνή χρήση του εργαλείου / μηχανήματος να οδηγήσει στην απροσε- ξία και στην αγνόηση των κανόνων ασφαλείας. Οι απρόσεκτες ενέργειες μπορούν να προκαλέσουν σοβαρούς τραυματισμούς σε ένα κλάσμα του δευτερολέπτου. Χρήση και φροντίδα του ηλεκτροεργαλείου / μηχανήματος Μην υπερφορτώνετε το ηλεκτροεργαλείο / μηχάνημα. Χρησιμοποίιείστε ένα ηλεκτροεργαλείο / μηχάνημα κατάλληλο για τη συγκεκριμένη εργασία. Ένα κατάλληλο ηλεκτροεργαλείο / μηχάνημα που έχει σχεδιαστεί για το συγκεκριμένο φορτίο, θα σας εξασφαλίσει την άνετη και ασφαλή εργασία. Μη χρησιμοποιείτε ένα ηλεκτροεργαλείο / μηχάνημα, όταν ηλεκτρικός διακόπτης δεν επιτρέπει τη σύνδεση και την απο- σύνδεση. Ένα εργαλείο / μηχάνημα, η χρήση του οποίου δεν μπορείτε να ελέγξετε με το διακόπτη, είναι επικίνδυνο και πρέπει να το στείλετε για επισκευή. Προτού κάνετε τη ρύθμιση, αντικατάσταση του αξεσουάρ ή αποθήκευση του εργαλείου / μηχανήματος, αποσυνδέστε το βύσμα από την πρίζα του ρεύματος και/ή αποσυναρμολογήστε τη μπαταρία - εάν η μπαταρία αποσυνδέετε από το εργαλείο / μηχάνημα. Αυτά τα προληπτικά μέτρα θα σας επιτρέψουν να αποφύγετε κάποια τυχαία ενεργοποίηση του ηλεκτρο- εργαλείου / μηχανήματος.86

ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ Το εργαλείο πρέπει να αποθηκεύσετε σε ένα μέρος απρόσιτο στα παιδιά, μην αφήσετε να το χρησιμοποιούν άτομα που δεν γνωρίζουν τον χειρισμό του ηλεκτροεργαλείου / μηχανήματος ή αυτές τις οδηγίες. Τα ηλεκτρικά εργαλεία / μηχανήματα είναι επικίνδυνα στα χέρια των μη εκπαιδευμένων χρηστών. Τα ηλεκτροεργαλεία / μηχανήματα και εξαρτήματα απαιτούν συντήρηση. Ελέγξτε το εργαλείο / μηχάνημα για αναντιστοι- χίες ή εμπλοκές των κινητών εξαρτημάτων, ζημιά στα εξαρτήματα και για οποιαδήποτε άλλη παράμετρο που μπορεί να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου / μηχανήματος. Τις ζημιές πρέπει να επιδιορθώσετε προτού χρησιμο- ποιήσετε το ηλεκτροεργαλείο / μηχάνημα. Πολλά ατυχήματα οφείλονται σε ακατάλληλα συντηρημένα εργαλεία / μηχανήματα. Τα εργαλεία κοπής κρατήστε καθαρά και ακονισμένα. Ένα εργαλείο κοπής μετά από την ορθή συντήρηση και με αιχμη- ρές άκρες, είναι λιγότερο επιρρεπή σε εμπλοκές και να ελέγχεται πιο εύκολα κατά τη διάρκεια της εργασίας. Χρησιμοποιείτε ηλεκτρικά εργαλεία / μηχανήματα, αξεσουάρ και εξαρτήματα κ.λπ. σύμφωνα με αυτές τις οδηγίες, λαμβά- νοντας υπόψη το είδος και τις συνθήκες εργασίας. Η χρήση εργαλείου για εργασία διαφορετική από εκείνη που έχει σχεδιαστεί πιθανόν θα προκαλέσει μια επικίνδυνη κατάσταση. Τις λαβές καθώς και την επιφάνεια κράτησης πρέπει να διατηρείτε στεγνές, καθαρές, χωρίς λάδια και λίπη. Οι ολισθηρές λαβές και οι επιφάνειες πιασίματος, δεν επιτρέπουν την ασφαλή χρήση ούτε τον έλεγχο του εργαλείου / μηχανήματος σε επικίν- δυνες καταστάσεις.

Η επισκευή του ηλεκτροεργαλείου / μηχανήματος επιτρέπεται μόνο σε ένα εξουσιοδοτημένο συνεργείο που χρησιμοποι- εί μόνο γνήσια ανταλλακτικά. Αυτό εγγυάται την επαρκεί ασφάλεια εργασίας με το ηλεκτροεργαλείο. ΠΡΟΣΘΕΤΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΣΦΑΛΕΙΑ ΤΩΝ ΦΡΕΖΩΝ Κρατήστε το εργαλείο από τις μονωμένες επιφάνειες λαβής, καθώς το εργαλείο μπορεί να έρθει σε επαφή με το δικό του καλώδιο τροφοδοσίας. Το κόψιμο του «ζωντανού» καλωδίου μπορεί επίσης να προκαλέσει τα μεταλλικά τμήματα του εργαλείου να γίνουν επίσης «ζωντανά» και να προκαλέσουν ηλεκτροπληξία στον χειριστή. Χρησιμοποιείτε σφιγκτήρες ή άλλα κατάλληλα μέσα για να στερεώσετε και να συγκρατήσετε το υλικό υπό επεξεργασία σε μια σταθερή πλατφόρμα. Όταν κρατάτε το υλικό υπό επεξεργασία με τα χέρια σας ή με άλλα μέρη του σώματος μπορεί θα προκληθεί αστάθεια και μπορεί να οδηγήσει σε απώλεια ελέγχου. Σκοπός εργαλείου Το εργαλείο χρησιμοποιείται για την κατεργασία του ξύλου με φρέζες ευθείας κοπής που οδηγούνται από την κορυφή του υλικού πάνω στην επιφάνεια του. Μπορείτε επίσης να επεξεργαστείτε υλικά με βάση το ξύλο όπως MDF, μοριοσανίδες, κόντρα πλακέ

Η επεξεργασία υλικών εκτός από ξύλο και υλικά με βάση το ξύλο, όπως π.χ. πλαστικά ή μέταλλα, απαγορεύεται. Απαγορεύεται να χρησιμοποιείτε το εργαλείο ως σταθερό και ως μονάδα κίνησης για άλλα εργαλεία. Ο χρήστης είναι υπεύθυνος για όλες τις ζημιές που προκύπτουν από την ακατάλληλη χρήση του εργαλείου. Υπολειπόμενος κίνδυνος Ακόμα και αν το εργαλείο χρησιμοποιείται σωστά, πρέπει πάντα να έχετε υπόψη ότι υπάρχει υπολειπόμενος κίνδυνος που δεν μπορεί να αποφευχθεί. Οι ακόλουθοι κίνδυνοι προκύπτουν από την κατασκευή και τον σκοπό του εργαλείου: επαφή με το περι- στρεφόμενο εργαλείο κοπής· ρίψη του τοποθετημένου εργαλείου ή των τμημάτων του· ρίψη σκόνης και κομματιών ξύλου· εισπνοή σκόνης που δημιουργείται κατά τη διάρκεια της εργασίας· βλάβη της ακοής εάν δεν χρησιμοποιούνται προστατευτικά ακοής· ηλεκτροπληξία όταν αγγίζετε μη μονωμένα μέρη του εργαλείου. ·Η μη συμμόρφωση με τις συστάσεις στις οδηγίες χρήσης μπορεί να προκαλέσει κινδύνους που προκύπτουν από την ακατάλληλη χρήση. Πρόσθετες οδηγίες ασφάλειας Πάντοτε να κρατάτε το εργαλείο με μονωμένες λαβές κατά τη λειτουργία. Το εργαλείο που τοποθετείται μπορεί να έρθει σε επαφή με το καλώδιο τροφοδοσίας του εργαλείου ή άλλο κρυφό «ζωντανό» σύρμα. Μια τέτοια επαφή μπορεί να προκαλέσει ότι τα μη μονωμένα εξαρτήματα εργαλείων θα βρεθούν υπό τάση και μπορεί να προκαλέσει ηλεκτροπληξία. Τα αντικείμενα που επεξεργάζονται πρέπει πάντα να συσφίγγονται σε μια σταθερή βάση, π.χ. ένα τραπέζι εργασίας. Μην κρα- τάτε ποτέ το υλικό για επεξεργασία με τα χέρια, πόδια ή άλλα μέρη του σώματος. Η σωστή σύσφιξη του υλικού για επεξεργασία μειώνει τον κίνδυνο απώλειας ελέγχου του εργαλείου και της επαφής του σώματος με τα κινούμενα μέρη του εργαλείου. Κατά την κατεργασία μεγάλων τεμαχίων, στηρίξτε τα κοντά στο χώρο εργασίας και κοντά στο άκρο του τεμαχίου. Τα μακρά τεμάχια τείνουν να κάμπτονται κάτω από το βάρος τους. Τα στηρίγματα θα πρέπει να τοποθετηθούν έτσι ώστε τα τμήματα κάμψης των τεμαχίων να μην πιάσουν το εργαλείο εργασίας. Χρησιμοποιείτε μόνο φρέζες με τη διάμετρο του τσοκ που αναγράφονται στις οδηγίες χρήσης. Μην τροποποιείτε του τσοκ της φρέζας ώστε να ταιριάζει στην υποδοχή του εργαλείου. Χρησιμοποιήστε τον χιτώνα και παξιμάδι για τη διάμετρο του τσοκ. Πριν τοποθετήσετε τη φρέζα, βεβαιωθείτε ότι η ταχύτητά του είναι μεγαλύτερη ή ίση με την ταχύτητα του εργαλείου. Η επεξεργασία ορισμένων υλικών μπορεί να προκαλέσει σκόνη, η οποία μπορεί να είναι επιβλαβής αν εισπνευστεί. Χρησιμοποι- είτε πάντα μάσκες σκόνης κατά την εργασία. Θα πρέπει επίσης να συνδέσετε την εγκατάσταση αναρρόφησης σκόνης κάθε φορά που μπορεί αυτό να γίνει.87

ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ Πριν από κάθε χρήση, το εργαλείο και το εργαλείο φρεζαρίσματος που τοποθετείται πρέπει να ελέγχονται για ζημιές. Εάν παρα- τηρήσετε ζημιά, μην ξεκινάτε την εργασία μέχρι να διορθωθεί η ζημιά. Δώστε ιδιαίτερη προσοχή στο καλώδιο τροφοδοσίας. Ένα κατεστραμμένο καλώδιο τροφοδοσίας δεν μπορεί να επισκευαστεί και πρέπει να αντικατασταθεί στο σύνολό του. Η αντικατάσταση πρέπει να γίνεται στο εξουσιοδοτημένο κέντρο επισκευών. Όταν αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα τοίχου, να τραβάτε πάντα το φις και ποτέ το καλώδιο. Κατά την εργασία χρησιμοποιείτε τα μέσα ατομικής προστασίας: ματιών, ακοής, μάσκες σκόνης, προστατευτικά ρούχα με μακριά μανίκια και πόδια, γάντια, κράνος και πλήρη παπούτσια με μη ολισθηρές σόλες. Τα μακριά μαλλιά πρέπει να δεθούν. Όλες οι εργασίες συναρμολόγησης και ρύθμισης θα πρέπει να διεξάγονται με το εργαλείο να είναι απενεργοποιημένο. Το φις του καλωδίου ηλεκτρικής τροφοδοσίας πρέπει να είναι αποσυνδεδεμένο από την πρίζα του ηλεκτρικού δικτύου. Πριν συνδέσετε το εργαλείο στην τροφοδοσία, βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση εκτός λειτουργίας. Πριν χρησιμοποιήσετε τη φρέζα, βεβαιωθείτε ότι οι άκρες κοπής του είναι άθικτες και ακονισμένες σωστά. Οι κατεστραμμένες κοπτικές άκρες μπορούν να προκαλέσουν: την απομάκρυνση τους από το τεμάχιο εργασίας, ανώμαλα αποτελέσματα εργασίας και να προκαλέσουν σπάσιμο της φρέζας. Οι θολές άκρες απαιτούν αυξημένη δύναμη σύσφιξης στο τεμάχιο εργασίας, το οποίο μπορεί να προκαλέσει την καύση του υλικού και επίσης να προκαλέσει σπάσιμο του τρυπανιού. Μην χρησιμοποιείτε φρέζες με μεγαλύτερη διάμετρο από τις διαστάσεις της οπής στη βάση. Η φρέζα μετά την τοποθέτηση στον άτρακτο φρεζαρίσματος δεν πρέπει να εμποδίζει το χαμήλωμα και την ανύψωση του περιβλήματος της φρέζας. ΧΕΙΡΙΣΜΟΣ ΕΡΓΑΛΕΙΟΥ Προετοιμασία για λειτουργία Αφαιρέστε το εργαλείο και τα εξαρτήματα από τη συσκευασία και αφαιρέστε όλα τα στοιχεία της συσκευασίας. Συνιστάται να δια- τηρείτε τη συσκευασία, η οποία μπορεί να είναι χρήσιμη κατά την αποθήκευση και τη μεταφορά του εργαλείου. Βεβαιωθείτε ότι το εργαλείο είναι αποσυνδεδεμένο από την παροχή ρεύματος κατά τη διάρκεια όλων των εργασιών ρύθμισης και συναρμολόγησης. Το φις του καλωδίου τροφοδοσίας πρέπει να είναι αποσυνδεδεμένο από την υποδοχή του ηλεκτρικού δικτύου. Συναρμολόγηση και αποσυναρμολόγηση της φρέζας Προειδοποίηση! Λόγω του κινδύνου τραυματισμού από αιχμηρές άκρες της φρέζας, όλες οι εργασίες συναρμολόγησης πρέπει να γίνονται με προστατευτικά γάντια. Θα είναι ευκολότερο να εγκαταστήσετε το τρυπάνι πριν συνδέσετε το εξάρτημα εργασίας. Ωστόσο, εάν η διάμετρος του τρυπανιού είναι μεγαλύτερη από την οπή του εξαρτήματος εργασίας, η εγκατάσταση του τρυπανιού θα πρέπει να πραγματοποιείται μετά την προσάρτηση του εξαρτήματος εργασίας. Επιλέξτε ένα τρυπάνι με διάμετρο του τσοκ που αναφέρεται στον πίνακα τεχνικών δεδομένων. Πατήστε και κρατήστε πατημένο το κουμπί ασφάλισης της ατράκτου και ξεβιδώστε το περικόχλιο σύσφιξης με το κλειδί. Εάν η διάμετρος του τσοκ του τρυπανιού είναι μικρότερη από την υποδοχή μέσα στο περικόχλιο, χρησιμοποιήστε το παρεχόμενο χιτώνιο μείωσης (II). Το περικόχλιο με το τρυπάνι θα πρέπει να βιδωθεί πάνω στο σπείρωμα της ατράκτου και στη συνέχεια πιέζοντας και κρατώντας την ασφάλεια της ατράκτου, σφίξτε καλά το περικόχλιο με ένα κλειδί (III). Να εκτελείτε την απεγκατάσταση με αντίστροφη σειρά. Εγκατάσταση εξαρτήματος εργασίας Η φρέζα είναι εξοπλισμένη με τρία εξαρτήματα εργασίας για ευθύγραμμο φρεζάρισμα, γωνιακό φρεζάρισμα και βαθύ φρεζάρισμα. Η εγκατάσταση κάθε εξαρτήματος γίνεται σύροντάς το στο σώμα της φρέζας. Το εξάρτημα για ευθύγραμμο και γωνιακό φρε- ζάρισμα έχει ένα γρανάζι που πρέπει να ρυθμιστεί ώστε να περιστρέφεται στο γρανάζι του σώματος (IV). Το κουμπί που είναι συνδεδεμένο στο γρανάζι και η κλίμακα ύψους που βρίσκονται στο σώμα της φρέζας σάς επιτρέπουν να ρυθμίσετε το βάθος του φρεζαρίσματος (V). Μετά τη ρύθμιση του βάθους του φρεζαρίσματος, ακινητοποιήστε το εξάρτημα κλείνοντας το μοχλό (VI). Το εξάρτημα για το βαθύ φρεζάρισμα δεν είναι εξοπλισμένο με γρανάζι, αλλά θα πρέπει να ολισθαίνει στο σώμα της φρέζας έτσι ώστε ο άξονας στο εσωτερικό του σφιγκτήρα σύνδεσης να προσκρούει στην εγκοπή στο σώμα της φρέζας (VII). Σύρετε το εξάρ- τημα τελείως προς τα κάτω και στη συνέχεια ασφαλίστε το κλείνοντας το μοχλό (VIII). Προσοχή! Εάν το κλείσιμο του μοχλού δεν ακινητοποιεί τη σύνδεση, σφίξτε τη βίδα στερέωσης του μοχλού με το μοχλό ανοιχτό. Χρήση του εξαρτήματος για ευθύγραμμο φρεζάρισμα Το εξάρτημα για ευθύγραμμο φρεζαρίσματος σάς επιτρέπει να προσαρτήσετε δύο οδηγούς. Το οδηγό για το παράλληλο φρεζάρι- σμα και τον οδηγό με ρολό. Οι οδηγοί είναι τοποθετημένοι στο προσάρτημα (IX), (X). Και οι δύο οδηγοί έχουν κουμπιά ρύθμισης που σας επιτρέπουν να ρυθμίσετε τις παραμέτρους λειτουργίας. Μετά την τοποθέτη- ση των οδηγών, βεβαιωθείτε ότι κατά τη διάρκεια της λειτουργίας το τρυπάνι δεν θα έρθει σε επαφή με οποιοδήποτε μέρος του

Το εξάρτημα επιτρέπει επίσης την εγκατάσταση προσαρμογέα για εξωτερικό σύστημα απορρόφησης σκόνης που παράγεται κατά τη λειτουργία, π.χ. μέσω βιομηχανικής ηλεκτρικής σκούπας. Ο προσαρμογέας πρέπει να συνδεθεί στο προσάρτημα και να στερε- ωθεί με τη βίδα (XI). Μη σφίγγετε υπερβολικά τις βίδες για να μην καταστρέψετε τον προσαρμογέα. Μια βιομηχανική ηλεκτρική σκούπα μπορεί να χρησιμοποιηθεί ως σύστημα αναρρόφησης σκόνης. Δεν συνιστάται η χρήση ηλε- κτρικής σκούπας που δεν έχει σχεδιαστεί για να απορροφά τη σκόνη που δημιουργείται κατά τη διάρκεια της κατεργασίας του ξύλου και ενδέχεται να καταστραφεί κατά τη διάρκεια αυτής της εργασίας. Συνδέστε πάντα έναν εύκαμπτο σωλήνα στη σύνδεση88

ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ εργαλείου για να εξασφαλίσετε την ελευθερία κινήσεων. Τοποθετήστε τον εύκαμπτο σωλήνα έτσι ώστε να μην έρχεται σε επαφή με το εργαλείο που τοποθετείται στη φρέζα κατά τη διάρκεια της λειτουργίας. Εάν η διάμετρος του σωλήνα της ηλεκτρικής σκούπας διαφέρει από τη διάμετρο της σύνδεσης, χρησιμοποιήστε έναν προσαρμογέα (διατίθεται ξεχωριστά). Χρήση του εξαρτήματος για γωνιακό φρεζάρισμα Το εξάρτημα δεν επιτρέπει την εγκατάσταση οδηγών. Η γωνία φρεζαρίσματος ρυθμίζεται μετά τη χαλάρωση του κουμπιού. Μετά τη ρύθμιση της γωνίας, σφίξτε το κουμπί έτσι ώστε η γωνία φρεζαρίσματος να μην αλλάζει αυτόματα κατά τη διάρκεια της λειτουργίας (XII). Η κλίμακα που βρίσκεται δίπλα στο κουμπί διευκολύνει τη ρύθμιση της γωνίας φρεζαρίσματος. Χρήση του εξαρτήματος για βαθύ φρεζάρισμα Το εξάρτημα επιτρέπει την εγκατάσταση του οδηγού για παράλληλο φρεζάρισμα. Χαλαρώστε ελαφρά το κουμπί ασφάλισης του προσαρμογέα οδηγού (XIII), σύρετε προς τα έξω τον προσαρμογέα και συνδέστε τον οδηγό (XIV) σε αυτόν. Μετά το ξεκλείδωμα του μοχλού (XV), μπορείτε να ρυθμίσετε το βάθος φρεζαρίσματος ή τη διαδρομή κοπής. Η ρύθμιση του βάθους ή του εύρους της κίνησης είναι δυνατή μέσω ενός διακόπτη περίστροφου που βρίσκεται στη βάση του προσαρτήματος, καθώς και μέσω ενός μετρητή βάθους που βρίσκεται στο πάνω μέρος του προσαρτήματος, η ακρίβεια των ρυθμίσεων εξασφαλί- ζεται από ένα κουμπί μικρομέτρου που βρίσκεται στο πάνω μέρος του μετρητή βάθους (XVI). Ρύθμιση της ταχύτητας περιστροφών (XVII) Η φρέζα επιτρέπει την ομαλή ρύθμιση της ταχύτητας περιστροφών στο φάσμα που αναφέρεται στον πίνακα με τα τεχνικά δεδομέ- να. Η ταχύτητα ρυθμίζεται με τον επιλογέα, όσο υψηλότερος είναι ο αριθμός που είναι ορατός, τόσο μεγαλύτερη είναι η ταχύτητα. Η ταχύτητα περιστροφών πρέπει να επιλέγεται ανάλογα με τον τύπο του υλικού που επεξεργάζεται και τη διάμετρο της φρέζας. Όσο μικρότερη είναι η διάμετρος της φρέζας και όσο σκληρότερο είναι το ξύλο, τόσο μεγαλύτερη είναι η ταχύτητα. Ωστόσο, πρέ- πει να θυμόμαστε ότι πολύ υψηλή ταχύτητα μπορεί να προκαλέσει καύση του υλικού υπό επεξεργασία. Συνιστάται η διεξαγωγή δοκιμών σε απόβλητα. Προειδοποίηση! Μην αλλάζετε τη ρύθμιση ταχύτητας όταν το εργαλείο είναι φορτωμένο. Εκκίνηση και σταμάτημα της φρέζας Πριν από την έναρξη της φρέζας, πιάστε την με τα δύο χέρια από τις λαβές ή από μονωμένα στοιχεία του περιβλήματος και, στη συνέχεια, βεβαιωθείτε ότι το μηχάνημα δεν έρχεται σε επαφή με οποιοδήποτε αντικείμενο. Η φρέζα ενεργοποιείται με τη μετα- κίνηση του διακόπτη στη θέση ενεργοποίησης - Ι. Η συσκευή έχει τη λεγόμενη «μαλακή εκκίνηση»|, που σημαίνει ότι φθάνει τη μέγιστη ή ρυθμισμένη ταχύτητα περιστροφής σταδιακά επιταχύνοντας. Αυτό προστατεύει το χρήστη από ξαφνικό τράνταγμα από τη συσκευή, το οποίο μπορεί να οδηγήσει σε απώλεια του ελέγχου του εργαλείου κατά την εκκίνηση του. Η φρέζα πρέπει να παραμείνει σε λειτουργία για περίπου 30 δευτερόλεπτα πριν ξεκινήσετε την εργασία. Εάν κατά τη διάρκεια αυτής της περιόδου δεν εντοπιστούν μη φυσιολογικά συμπτώματα εργασίας, όπως αυξημένοι κραδασμοί, αυξημένος θόρυβος, ύποπτη οσμή ή καπνός από το εργαλείο, μπορείτε να προχωρήσετε στην εργασία. Η διακοπή της λειτουργίας της υδροφόρας θα πραγματοποιηθεί μετά την ενεργοποίηση του διακόπτη στη θέση εκτός λειτουργίας - O. Μετά το κλείσιμο του διακόπτη, η φρέζα μπορεί να περιστρέφεται για αρκετό καιρό ακόμη. Πριν αφήσετε το εργαλείο περιμένετε μέχρι να σταματήσει τελείως να περιστρέφεται η φρέζα. Φρεζάρισμα (XVIII) Η κατεύθυνση περιστροφής της ατράκτου επισημαίνεται με ένα βέλος στη βάση και στο περίβλημα. Το φρεζάρισμα πρέπει να εκτε- λείται αριστερόστροφα για εξωτερικό φρεζάρισμα και δεξιόστροφα για εσωτερικό φρεζάρισμα. Αυτό θα αποτρέψει τυχόν πηδήματα της φρέζας και θα εξασφαλίσει καλό αποτέλεσμα φρεζαρίσματος. Η ταχύτητα κίνησης της φρέζας θα πρέπει να επιλέγεται πειραματικά, συνιστάται η διεξαγωγή δοκιμών σε απόβλητα κατασκευ- ασμένα από το ίδιο υλικό που σκοπεύετε να επεξεργάζεστε. Όσο χαμηλότερη είναι η ταχύτητα κίνησης, τόσο καλύτερο είναι το αποτέλεσμα φρεζαρίσματος. Ωστόσο, πολύ αργή ταχύτητα μπορεί να κάψει την υπό επεξεργασία επιφάνεια και να αφήσει μόνιμα σημάδια επάνω της. Χρήσιμες συμβουλές σχετικά με το φρεζάρισμα Η φρέζα θα πρέπει να λειτουργεί ομαλά και με σταθερό ρυθμό κατά τη διάρκεια του φρεζαρίσματος. Όσο πιο ομαλή είναι η οδήγη- ση, τόσο υψηλότερη είναι η ποιότητα του φρεζαρίσματος. Αποφεύγετε χτυπήματα του τεμαχίου με τη φρέζα. Αφήστε τη φρέζα να φτάσει στην καθορισμένη ταχύτητα και μόνο τότε ξεκινήστε το φρεζάρισμα. Αν χρειαστεί να συνεχίσετε το φρεζάρισμα. Η φρέζα πρέπει να τοποθετείται στον επεξεργαζόμενο υλικό όταν έχει φτάσει στην πλήρη ταχύτητα. Αυτό θα αποτρέψει την εμπλοκή της φρέζας στο υλικό υπό επεξεργασία. ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΠΙΘΕΩΡΗΣΕΙΣ ΠΡΟΣΟΧΗ! Πριν αρχίσετε τη ρύθμιση, τον χειρισμό και τη συντήρηση βγάλτε το φις της συσκευής από την πρίζα. Αφού ολοκληρώ- σετε την εργασία πρέπει να ελέγξετε την τεχνική κατάσταση του ηλεκτροεργαλείου παρατηρώντας το εξωτερικά και να εκτιμήσετε: τον κορμό και τη λαβή, το ηλεκτρικό καλώδιο με το φις, τη λειτουργία του διακόπτη, τη διαπερατότητα των σχισμών εξαερισμού,89

ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ το σπινθηρισμό βουρτσών, το επίπεδο θορύβου εργασίας τριβέων και μετάδοσης κίνησης, το ξεκίνημα και την ομαλή λειτουργία. Κατά την περίοδο εγγύησης ο χρήστης δεν μπορεί να αποσυναρμολογήσει ούτε να αντικαταστήσει κάποιο υποσύστημα ή εξάρτη- μα της συσκευής, γιατί έτσι χάνει τα δικαιώματα εγγύησης. Οποιεσδήποτε παρατυπίες παρατηρήσετε κατά την επιθεώρηση ή κατά τη λειτουργία είναι σήμα για την ανάθεση της επισκευής στο εξουσιοδοτημένο κέντρο σέρβις, και πρέπει να επικοινωνήσετε με τιν κατασκευαστή. Αφού ολοκληρώσετε την εργασία πρέπει να καθαρίσετε το περίβλημα, τις σχισμές εξαερισμού, τους διακόπτες, την πρόσθετη λαβή και τα προστατευτικά π.χ. με ροή συμπιεσμένου αέρα (με πίεση όχι μεγαλύτερη από 0,3 MPa), με μια βούρτσα ή ένα στεγνό ύφασμα χωρίς χημικά παρασκευάσματα ή απορρυπαντικά. Μη χρησιμοποιείτε αιχμηρά εργαλεία για το καθάρισμα. Πρέπει να αποσυναρμολογείτε το δισκοπρίονο και αν καθαρίζετε το εσωτερικό χώρος των προστατευτικών, τη στερέωση του δισκοπρίονου και το πριόνισμα από σκόνη και άλλες ακαθερσίες που δημιουργούνται κατά λειτουργία της συσκευής. Λαβές, περι- στρεφόμενοι διακόπτες και άλλα εξαρτήματα πρέπει να καθαρίζονται εμ στεγνό, καθαρό ύφασμα.INSTRUKCJA ORYGINALNA
