NÁVOD K OBSLUZE YT82390 Yato

4. nástavec pro přímé frézování

5. nástavec pro úhlové frézovací

6. nástavec pro ponorné frézování

7. vodítko pro paralelní frézování

8. vodítko s válečkem

9. adaptér pro instalaci odsávání prachu

10. klíč k upevnění frézy

8. vodidlo s valčekom

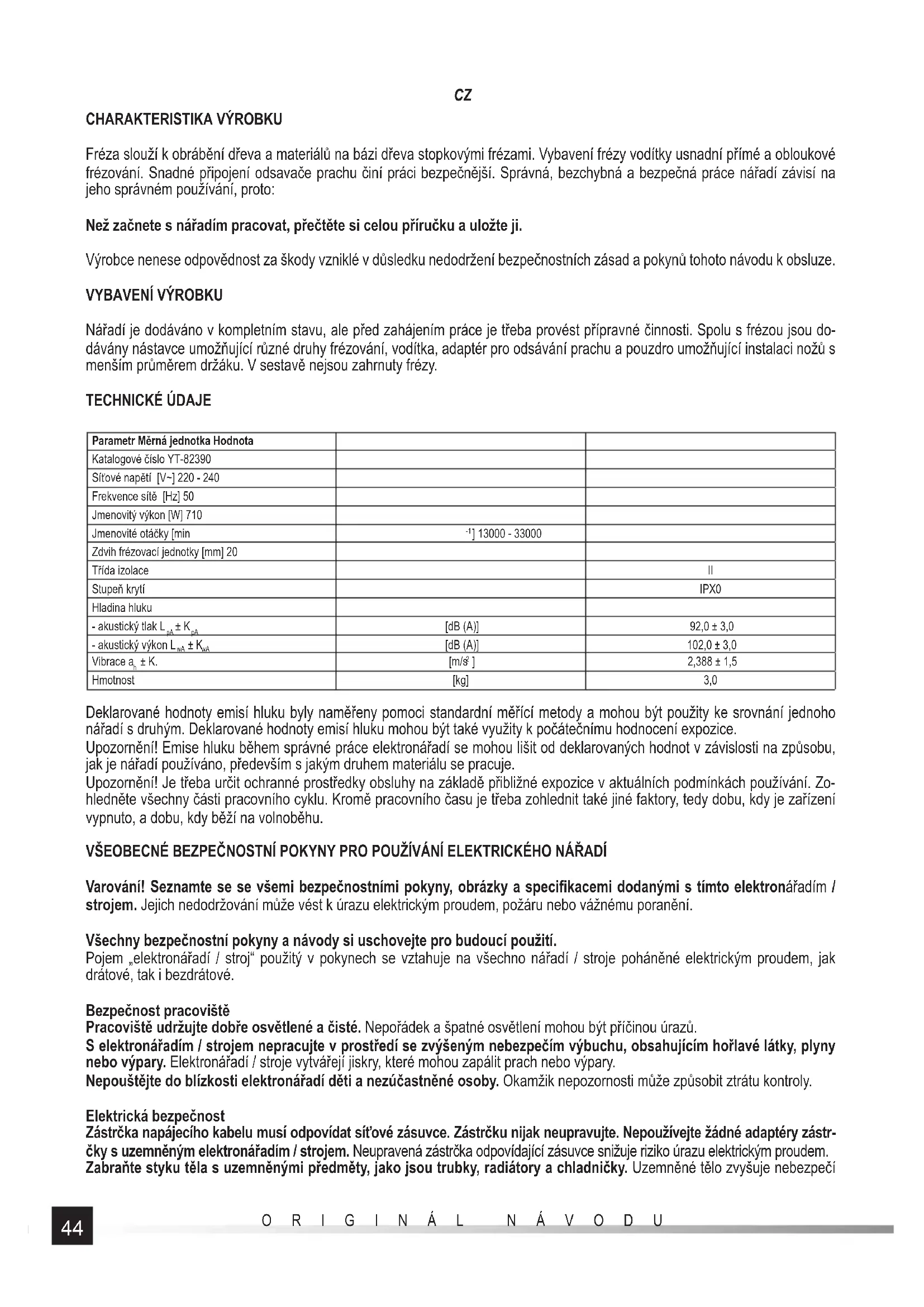

Fréza slouží k obrábění dřeva a materiálů na bázi dřeva stopkovými frézami. Vybavení frézy vodítky usnadní přímé a obloukové frézování. Snadné připojení odsavače prachu činí práci bezpečnější. Správná, bezchybná a bezpečná práce nářadí závisí na jeho správném používání, proto: Než začnete s nářadím pracovat, přečtěte si celou příručku a uložte ji. Výrobce nenese odpovědnost za škody vzniklé v důsledku nedodržení bezpečnostních zásad a pokynů tohoto návodu k obsluze.

Nářadí je dodáváno v kompletním stavu, ale před zahájením práce je třeba provést přípravné činnosti. Spolu s frézou jsou do- dávány nástavce umožňující různé druhy frézování, vodítka, adaptér pro odsávání prachu a pouzdro umožňující instalaci nožů s menším průměrem držáku. V sestavě nejsou zahrnuty frézy. TECHNICKÉ ÚDAJE Parametr Měrná jednotka Hodnota Katalogové číslo YT-82390 Síťové napětí [V~] 220 - 240 Frekvence sítě [Hz] 50 Jmenovitý výkon [W] 710 Jmenovité otáčky [min

] 13000 - 33000 Zdvih frézovací jednotky [mm] 20 Třída izolace II Stupeň krytí IPX0 Hladina hluku - akustický tlak L

[dB (A)] 92,0 ± 3,0 - akustický výkon L

] 2,388 ± 1,5 Hmotnost [kg] 3,0 Deklarované hodnoty emisí hluku byly naměřeny pomoci standardní měřící metody a mohou být použity ke srovnání jednoho nářadí s druhým. Deklarované hodnoty emisí hluku mohou být také využity k počátečnímu hodnocení expozice. Upozornění! Emise hluku během správné práce elektronářadí se mohou lišit od deklarovaných hodnot v závislosti na způsobu, jak je nářadí používáno, především s jakým druhem materiálu se pracuje. Upozornění! Je třeba určit ochranné prostředky obsluhy na základě přibližné expozice v aktuálních podmínkách používání. Zo- hledněte všechny části pracovního cyklu. Kromě pracovního času je třeba zohlednit také jiné faktory, tedy dobu, kdy je zařízení vypnuto, a dobu, kdy běží na volnoběhu. VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY PRO POUŽÍVÁNÍ ELEKTRICKÉHO NÁŘADÍ Varování! Seznamte se se všemi bezpečnostními pokyny, obrázky a specifi kacemi dodanými s tímto elektronářadím / strojem. Jejich nedodržování může vést k úrazu elektrickým proudem, požáru nebo vážnému poranění. Všechny bezpečnostní pokyny a návody si uschovejte pro budoucí použití. Pojem „elektronářadí / stroj“ použitý v pokynech se vztahuje na všechno nářadí / stroje poháněné elektrickým proudem, jak drátové, tak i bezdrátové. Bezpečnost pracoviště Pracoviště udržujte dobře osvětlené a čisté. Nepořádek a špatné osvětlení mohou být příčinou úrazů. S elektronářadím / strojem nepracujte v prostředí se zvýšeným nebezpečím výbuchu, obsahujícím hořlavé látky, plyny nebo výpary. Elektronářadí / stroje vytvářejí jiskry, které mohou zapálit prach nebo výpary. Nepouštějte do blízkosti elektronářadí děti a nezúčastněné osoby. Okamžik nepozornosti může způsobit ztrátu kontroly. Elektrická bezpečnost Zástrčka napájecího kabelu musí odpovídat síťové zásuvce. Zástrčku nijak neupravujte. Nepoužívejte žádné adaptéry zástr- čky s uzemněným elektronářadím / strojem. Neupravená zástrčka odpovídající zásuvce snižuje riziko úrazu elektrickým proudem. Zabraňte styku těla s uzemněnými předměty, jako jsou trubky, radiátory a chladničky. Uzemněné tělo zvyšuje nebezpečí45

úrazu elektrickým proudem. Nevystavujte elektronářadí / stroj atmosférickým vlivům nebo vlhkosti. Voda a vlhkost, které proniknou dovnitř elektronářadí / stroje, zvyšují nebezpečí úrazu elektrickým proudem. Nepřetěžujte napájecí kabel. Nepoužívejte jej pro přenášení, tažení nebo odpojování zástrčky ze síťové zásuvky. Zabraň- te styku napájecího kabelu s teplem, oleji, ostrými hranami a rotujícími částmi. Poškození nebo zamotání napájecího kabelu zvyšuje nebezpečí úrazu elektrickým proudem. Při práci venku používejte prodlužovací kabely určené pro venkovní použití. Použití venkovního prodlužovacího kabelu snižuje riziko úrazu elektrickým proudem. V případě, že elektronářadí / stroj musíte použít ve vlhkém prostředí, použijte jako ochranu proudový chránič (RCD). Použití RCD snižuje nebezpečí úrazu elektrickým proudem. Osobní bezpečnost Buďte opatrní, dávejte pozor na to, co děláte a používejte zdravý rozum při práci s elektronářadím / strojem. Elektroná- řadí / stroj nepoužívejte, když jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Dokonce i sebemenší nepozornost při práci může způsobit vážný úraz. Používejte osobní ochranné prostředky. Vždy pracujte s ochranou zraku. Používání osobních ochranných prostředků, jako jsou protiprachové masky, neklouzavá ochranná obuv, přilby a chrániče sluchu snižují nebezpečí vážného poranění. Zabraňte náhodnému spuštění. Ujistěte se, že síťový spínač je v poloze „vypnuto“ před připojením k elektrickému na- pájení a/nebo akumulátoru, zvedáním nebo přenášením elektronářadí / stroje. Přenášení elektronářadí / stroje s prstem na spínači nebo napájení elektronářadí / stroje, když je spínač v poloze „zapnuto“, může způsobit vážný úraz. Před zapnutím elektronářadí / stroje odstraňte veškeré klíče a jiné seřizovací nástroje. Klíče ponechané v rotujících částech elektronářadí / stroje mohou být příčinou úrazu. Nesahejte a nevyklánějte se příliš daleko. Udržujte stabilní postoj a rovnováhu po celou dobu práce. Umožní to snadnější ovládání elektronářadí / stroje v případě nenadálých situací při práci. Oblékejte se vhodně. Nenoste volný oděv nebo bižuterii. Vlasy a oděv mějte v dostatečné vzdálenosti od rotujících částí elektronářadí / stroje. Volný oděv, bižuterie nebo dlouhé vlasy mohou zachytit rotující části. Pokud je zařízení přizpůsobeno odtahu prachu nebo hromadění prachu, ujistěte se, že zařízení byla správně připojena a použita. Použití odtahu prachu snižuje nebezpečí spojené s prachem. Nedovolte, aby zkušenosti získané častým používáním elektronářadí / stroje byly příčinou nepozornosti a nedodržování bezpečnostních zásad. Nezodpovědné chování může způsobit vážný úraz ve zlomku sekundy. Používání elektronářadí / stroje a servis Elektronářadí / stroj nepřetěžuje. Elektronářadí / stroj používejte pro určené použití. Technický způsobilé elektronářadí / stroj zajistí lepší a bezpečnější práci, pokud bude použito pro navržené zatížení. Elektronářadí / stroj nepoužívejte, pokud síťový spínač neumožňuje zapnutí a vypnutí. Elektronářadí / stroj, které nelze kontrolovat pomocí síťového spínače, je nebezpečné a musí se dát k opravě. Před seřízením, výměnou příslušenství nebo uschování elektronářadí / stroje odpojte zástrčku ze síťové zásuvky a/nebo vytáhněte akumulátor, pokud jej lze vyjmout z elektronářadí / stroje. Takové bezpečnostní opatření zabrání náhodnému zapnutí elektronářadí / stroje. Nářadí uchovávejte na místě nedostupném pro děti, nedovolte osobám neznalým obsluhy elektronářadí / stroje nebo těchto návodů obsluhovat elektronářadí / stroj. Elektronářadí / stroj jsou nebezpečné v rukou nezaškolených uživatelů. Provádějte údržbu elektronářadí / stroje a příslušenství. Kontrolujte je z hlediska netěsností nebo zaseknutí rotujících částí, poškození dílů a jakýchkoli jiných podmínek, které mohou ovlivnit fungování elektronářadí / stroje. Poškození opravte před použitím elektronářadí / stroje. Mnoho úrazů je způsobeno nesprávným provedením údržby elektronářadí / stroje. Řezné nástroje udržujte čisté a naostřené. Správně udržovaný řezný nástroj s ostrými hranami je méně náchylný na zaseknutí a snadněji se kontrolujte během práce. Používejte elektronářadí / stroje, příslušenství a vestavené nástroje atd. v souladu s těmito návody, se zohledněním typu a pracovních podmínek. Používání nářadí pro jinou práci, než byla navržena, může vést k nebezpečné situaci. Rukojeti a úchopné povrchy udržujte suché, čisté a bez oleje a maziv. Kluzké rukojeti a úchopné povrchy neumožňují bez- pečnou obsluhu a kontrolu elektronářadí / stroje v nebezpečných situacích. Opravy Elektronářadí / stroj nechte opravit pouze v autorizovaných servisech, s použitím výlučně originálních náhradních dílů. Zajistí to správnou bezpečnou práci elektronářadí. DALŠÍ VAROVÁNÍ PRO BEZPEČNÉ FRÉZOVÁNÍ Držte nářadí za izolované povrchy držadla, protože by mohlo dojít ke kontaktu s napájecím kabelem nářadí. Přeříznutí kabelu „pod napětím“ může způsobit, že se kovové části nářadí ocitnou rovněž „pod napětím“ a může dojít ke zranění obsluhy. Pro zajištění a upevnění obráběného předmětu ke stabilní ploše používejte svorky nebo jiné vhodné prostředky. Držení obráběného předmětu pouze rukama nebo jinými částmi těla vede k nestabilitě a může způsobit ztrátu kontroly.46

Určení nářadí Nářadí slouží k obrábění dřeva pomocí stopkových fréz vedených k materiálu seshora po jeho povrchu. Můžete jím rovněž zpra- covávat materiály na bázi dřeva, jako je MDF, dřevotříska, překližka atd. Je zakázáno obrábět jiné materiály než dřevo a materiály na bázi dřeva, např. plasty nebo kovy. Je zakázáno používat toto nářadí jako stacionární a jako pohon jiného nářadí. Uživatel nese odpovědnost za veškeré škody vzniklé nesprávným používáním nářadí. Zbytkové riziko I při správném použití nářadí existuje zbytkové riziko, kterému nelze zabránit. Z konstrukce a účelu nářadí vyplývají následující nebezpečí: kontakt s rotujícím řezným nástrojem; vyhození zaváděného nástroje nebo jeho částí; vyhazování prachu a kousků dřeva; vdechování prachu vznikajícího při práci; poškození sluchu, pokud nejsou použity chrániče sluchu; úraz elektrickým prou- dem při dotyku neizolovaných částí nářadí. Nedodržení doporučení obsažených v uživatelské příručce může vést k rizikům v důsledku nesprávného použití. Další bezpečnostní pokyny Při provozu vždy držet nářadí za izolované rukojeti. Zasunutý nástroj může přijít do kontaktu s napájecím kabelem nářadí nebo jiným skrytým vodičem „pod napětím“ . Takový kontakt může způsobit, že se na neizolované části nářadí dostane napětí a může dojít k úrazu obsluhy. Obráběné předměty je třeba vždy upnout na stabilní základnu, např. na pracovní stůl. Nikdy nedržet obráběný předmět rukama, nohama nebo jinými částmi těla. Správné upnutí obráběného materiálu sníží riziko ztráty kontroly nad nářadím a kontakt těla s pohyblivými částmi nástroje. Při obrábění dlouhých prvků je třeba je podepřít jak v blízkosti obrábění, tak na konci prvku. Dlouhé prvky mají sklon se ohýbat v důsledku vlastní hmotnosti. Podpěry je třeba umístit tak, aby části prvků, u kterých dochází k ohybu, nezachytávaly pracovní nářadí. Je nutno používat pouze frézy s průměrem upínacích stopek uvedených v uživatelské příručce. Neupravovat stopku frézy tak, aby bylo možné ji vložit do otvoru úchytu stopky v nářadí. Používat objímky a matice určené pro daný průměr úchytu stopky v nářadí. Před montáží frézy je třeba zajistit, aby stanovená rychlost frézy byla větší nebo stejná jako rychlost nářadí. Při obrábění některých materiálů může docházet ke vzniku prachu, který může být při vdechování škodlivý. Při práci vždy použí- vejte protiprachové masky. Je také třeba připojit nářadí k odsávání prachu vždy, kdykoliv to je možné. Před každým použitím je třeba zkontrolovat, zda nářadí a zaváděné nářadí nejsou poškozeny. Při zjištění jakéhokoliv poškození nářadí je třeba toto poškození odstranit a teprve potom začít pracovat. Zvláštní pozornost je třeba věnovat napájecímu kabelu. Poškozený napájecí kabel nelze opravovat, musí být vyměněn celý. Výměna musí být provedena v autorizovaném servisním středisku. Při odpojování zástrčky napájecího kabelu vždy táhněte za zástrčku, nikdy ne za kabel. Při práci je třeba vždy používat osobní ochranné prostředky, a to zejména: ochranu sluchu, ochranné brýle, protiprachové masky, ochranný oděv s dlouhými rukávy a nohavicemi, ochranné rukavice, helmu a uzavřenou obuv s protiskluzovou podrážkou. Dlouhé vlasy je nutné sepnout. Všechny činnosti spojené s montáží a nastavováním je třeba provádět při odpojeném napájení nářadí. Zástrčka napájecího kabelu nástroje musí být odpojena od zásuvky elektrické sítě. Před připojením nářadí k napájení se ujistěte, že je vypínač ve vypnuté poloze. Před použitím frézy se ujistěte, zda jsou její řezné hrany nepoškozené a správně naostřené. Poškozené řezné hrany mohou způ- sobit: odskakování od obráběného materiálu, nerovnoměrné pracovní výsledky a prasknutí frézy. Neostré hrany budou vyžadovat zvýšený tlak frézy na zpracovávaný materiál, což může materiál spálit a způsobit zlomení frézy. Nepoužívat frézy o větším průměru stopky než je rozměr otvoru v základně. Fréza po zamontování ve vřetenu frézy nesmí blo- kovat snižování a zvyšování korpusu frézy.

Příprava k práci Nářadí a jeho příslušenství vyjmout z obalu a odstranit všechny jeho součásti. Doporučuje se uschovat obal, který může být užitečný pro skladování a přepravu nářadí. Ujistěte se, že je nářadí během všech seřizovacích a montážních prací odpojeno od zdroje napájení. Zástrčka napájecího kabelu je odpojena od zásuvky ve zdi. Montáž a demontáž frézy Upozornění! Vzhledem k nebezpečí poranění ostrými hranami frézy je třeba montáž provádět v ochranných rukavicích. Montáž frézy před připojením pracovního nástavce bude snazší. Pokud je však průměr frézy větší než otvor v pracovním nástavci, měla by být instalace frézy provedena po připojení pracovního nástavce. Vybrat frézu s průměrem stopky uvedeným v tabulce s technickými údaji. Stiskněte a podržte aretační tlačítko vřetene a pomocí klíče odšroubujte upínací matici. Pokud je průměr stopky frézy menší než objímka uvnitř matice, použijte dodanou redukční ob- jímku (II). Matici s frézou je třeba našroubovat na závit vřetena a potom při současném stlačení a přidržení blokády vřetena matici pevně a bezpečně dotáhnout klíčem (III). Při demontáži frézy postupujte v opačném pořadí.47

Montáž pracovního nástavce Fréza je vybavena třemi nástavci pro přímé frézování, úhlové frézování a ponorné frézování. Každý nástavec se instaluje nasunutím na korpus frézy. Přímý a úhlový frézovací nástavec má ozubené kolo, které musí být nastaveno tak, aby se otáčelo na ozubeném kole v korpusu (IV). Knofl ík připevněný k ozubenému kolu a výšková stupnice nacházející se na korpusu frézy umožňují nastavit hloubku frézování (V). Po nastavení hloubky frézování upevněte nástavec zavřením páky (VI). Ponorný frézovací nástavec není vybaven ozubeným kolem, ale měl by být nasunut přes korpus frézy tak, aby čep uvnitř upínací svorky zapadl do zářezu v korpusu frézy (VII). Zasuňte nástavec až na doraz a následně jej zafi xujte zavřením páky (VIII). Upozornění! Pokud zavření páky neznehybní nástavec, utáhněte při otevřené páce šroub upevňující páku. Práce s přímým frézovacím nástavcem Přímý frézovací nástavec umožňuje připojení dvou vodítek. Vodítka pro rovnoběžné frézování a vodítka s válečkem. Vodítka se montují k nástavci (IX), (X). Obě vodítka mají nastavovací knofl íky, které umožňují nastavit provozní parametry. Po nastavení vodítek se ujistěte, že se fréza během provozu nedostane do kontaktu s žádnou částí vodítka. Nástavec umožňuje rovněž montáž adaptéru na externí instalaci odsávání prachu vznikajícího při práci, např. průmyslovým vysavačem. Připojte adaptér k adaptéru a zajistěte jej šroubem (XI). Šroub by neměl být příliš utažen, aby nedošlo k poškození adaptéru. K odsávání prachu je možné používat průmyslový vysavač. Nedoporučuje se používat domácí vysavač, který není určen k po- hlcování prachu vznikajícího při zpracování dřeva a může být během takové práce poškozen. K připojení nářadí vždy použijte elastickou hadici, aby byla zajištěna volnost pohybu nářadí. Hadici je nutné uložit tak, aby během provozu nepřicházela do styku se zaváděcím nástrojem. Pokud se průměr hadice vysavače liší od průměru přípojky, použijte adaptér (dostupný samostatně). Práce s úhlovým frézovacím nástavcem Adaptér neumožňuje montáž vodítek. Po uvolnění ručního kola se nastaví úhel frézování. Po nastavení úhlu utáhněte knofl ík tak, aby se úhel frézování během provozu samostatně nezměnil (XII). Stupnice umístěná vedle knofl íku usnadňuje nastavení úhlu frézování. Práce s ponorným frézovacím nástavcem Nástavec umožňuje montáž vodítka pro rovnoběžné frézování. Odšroubujte knofl ík, který blokuje adaptér vodítka (XIII), vysuňte adaptér a připojte k němu vodítko (XIV). Po odblokování páky (XV) je možné nastavit hloubku frézování nebo zdvih frézy. Nastavení hloubky nebo rozsahu pohybu je možné pomocí revolverového spínače umístěného v základně nástavce, a také pomocí hloubkoměru umístěného v horní části nástavce je přesnost nastavení zajišťuje mikrometrický knofl ík na vrcholu hloubkoměru (XVI). Nastavení rychlosti otáček (XVII) Fréza umožňuje plynulou regulaci otáček v rozsahu uvedeném v tabulce s technickými údaji. Rychlost se nastavuje otočným knofl íkem, čím je viditelné číslo vyšší, tím vyšší je rychlost. Rychlost otáček je třeba zvolit v závislosti na druhu zpracovávaného materiálu a průměru frézy. Čím je průměr frézy menší a čím je dřevo tvrdší, tím vyšší může být nastavená rychlost. Je však třeba pamatovat na to, že příliš vysoká rychlost může způsobit spálení obráběného materiálu. Doporučujeme provést test na odpado- vém materiálu. Upozornění! Pokud je nářadí pod zatížením, neměňte nastavení rychlosti. Spuštění a zastavení frézy. Před spuštěním frézy ji uchopte oběma rukama za rukojeti nebo za izolované části pouzdra a následně se ujistěte, že fréza ne- přijde do styku s žádným předmětem. Fréza se spouští přepnutím spínače do polohy zapnuto - I. Zařízení má tzv. „měkký start“, což znamená, že dosahuje své maximální nebo nastavené rychlosti a postupným zrychlováním. To chrání uživatele před náhlým trhnutím ze strany zařízení, což by mohlo vést ke ztrátě kontroly nad nářadím při jeho spouštění. Po spuštění frézy ji nechejte běžet po dobu cca. 30 sekund před zahájením práce. Pokud během této doby nezjistíte žádné neobvyklé příznaky práce např. zvýšené vibrace, zvýšený hluk, podezřelý zápach nebo kouř vycházející z nářadí, můžete začít pracovat. K zastavení nářadí dochází přepnutím spínače do polohy vypnuto - O. Po vypnutí nářadí se může fréza ještě nějakou dobu otáčet. Před odložením nářadí je proto nutné počkat, než se fréza zcela zastaví. Frézování (XVIII) Směr otáčení vřetene je označen šipkou na základně nebo na pouzdře. Frézovat je třeba proti směru hodinových ručiček pro frézování vnější a po směru hodinových ručiček pro frézování vnitřní. Zabráníte tak přeskakování frézy a zajistíte si dobrý výsle- dek frézování. Rychlost pohybu frézy by měla být zvolena experimentálně, doporučuje se provést zkoušku na odpadech stejného materiálu, který bude frézován. Čím menší rychlost pohybu, tím lepší bude výsledek frézování. Příliš malá rychlost však může frézovaný povrch spálit a zanechat na něm trvalé stopy.48

Dobré rady pro frézování Frézu je třeba při frézování vést plynulým pohybem a stálým tempem. Čím plynulejší je frézování, tím lepší kvality frézování dosáhnete. Zabraňte úderům frézy do obráběného materiálu. Umožněte fréze dosáhnout stanovených otáček a teprve potom začněte s frézováním. Pokud se vyskytne potřeba pokračovat s frézováním, je třeba frézu do stopy navést při plných otáčkách. Zabrání se tak zaseknutí frézy v obráběném materiálu.

ÚDRŽBA A TECHNICKÉ KONTROLY

UPOZORNĚNÍ! Předtím než přistoupíte k seřízení, technické obsluze nebo údržbě, vytáhněte zástrčku nářadí ze síťové zásuvky. Po skončení práce zkontrolujte technický stav elektronářadí. Prohlédněte ho zvnějšku a zhodnoťte: těleso a rukojeti, elektrický kabel se zástrčkou a gumovou ochranou, činnost elektrického spínače, průchodnost ventilačních otvorů, jiskření uhlíků, hlasi- tost pohybu ložisek a převodovky, rozběh a rovnoměrnost páce. Uživatel nesmí v záruční době demontovat elektronářadí ani vyměňovat žádné podsestavy nebo jiné prvky, jelikož by to vedlo ke ztrátě nároků vyplývajících ze záruky. Veškeré nesrovnalosti zpozorované při prohlídce nebo během práce jsou signálem k provedení opravy v servisu, za tímto účelem kontaktujte výrobce. Po zakončení práce očistěte plášť, ventilační otvory, spínače, vedlejší rukojeť a kryty např. proudem vzduchu (tlak maximálně 0,3 MPa), štětcem nebo suchým hadříkem bez použití chemických prostředků a čisticích kapalin. K čištění nepoužívejte ostré nástroje. Demontujte kotoučovou pilu a očistěte vnitřek krytů, připevnění kotoučové pily i samotnou pilu od prachu a jiných nečistot vznikajících během práce. Držadla, knofl íky a jiné regulační prvky očistěte suchým, čistým hadříkem.49
