NAUDOJIMO INSTRUKCIJA YT82390 Yato

1. korpusas
2. jungiklis
3. apsisukimų reguliavimas
4. teisaus frezavimo pagrindas
5. kampinio frezavimo pagrindas
6. giluminio frezavimo pagrindas
7. lygiagretaus frezavimo kreiptuvas
8. kreiptuvas su velenu
9. dulkių ištraukimo montavimo adapteris
10. frezo montavimo veržliaraktis

LV

Antros klasės elektrinė apsauga

Šis simbolis rodo, kad draudžiama išmesti panaudotą elektrinę ir elektroninę jrangą (įskaitant baterijas ir akumuliatorius) kartu su kitomis atliekomis. Naudota jranga turėtų būti renkama atskirai ir siunčiama į surinkimo punktą, kad būtų užtikrintas jos perdirbimas ir utilizavimas, siekiant sumažinti atliekas ir sumažinti gamtos išteklių naudojimą. Nekontroliuojamas pavojingų komponentų, esančių elektros ir elektroninėje jrangoje, išsiskyrimas gali kelti pavojų žmonių sveikatai ir sukelti neigiamus naturalios aplinkos pokyčius. Namų ūkis vaidina svarbų vaidmenį prisidedant prie pakartotinio įrenginių naudojimo ir utilizavimo, įskaitant perdirbimą. Norėdami gauti daugiau informacijos apie tinkamus perdirbimo būdus, susisiekite su savo vietos valdžios institucijomis ar pardavėju.

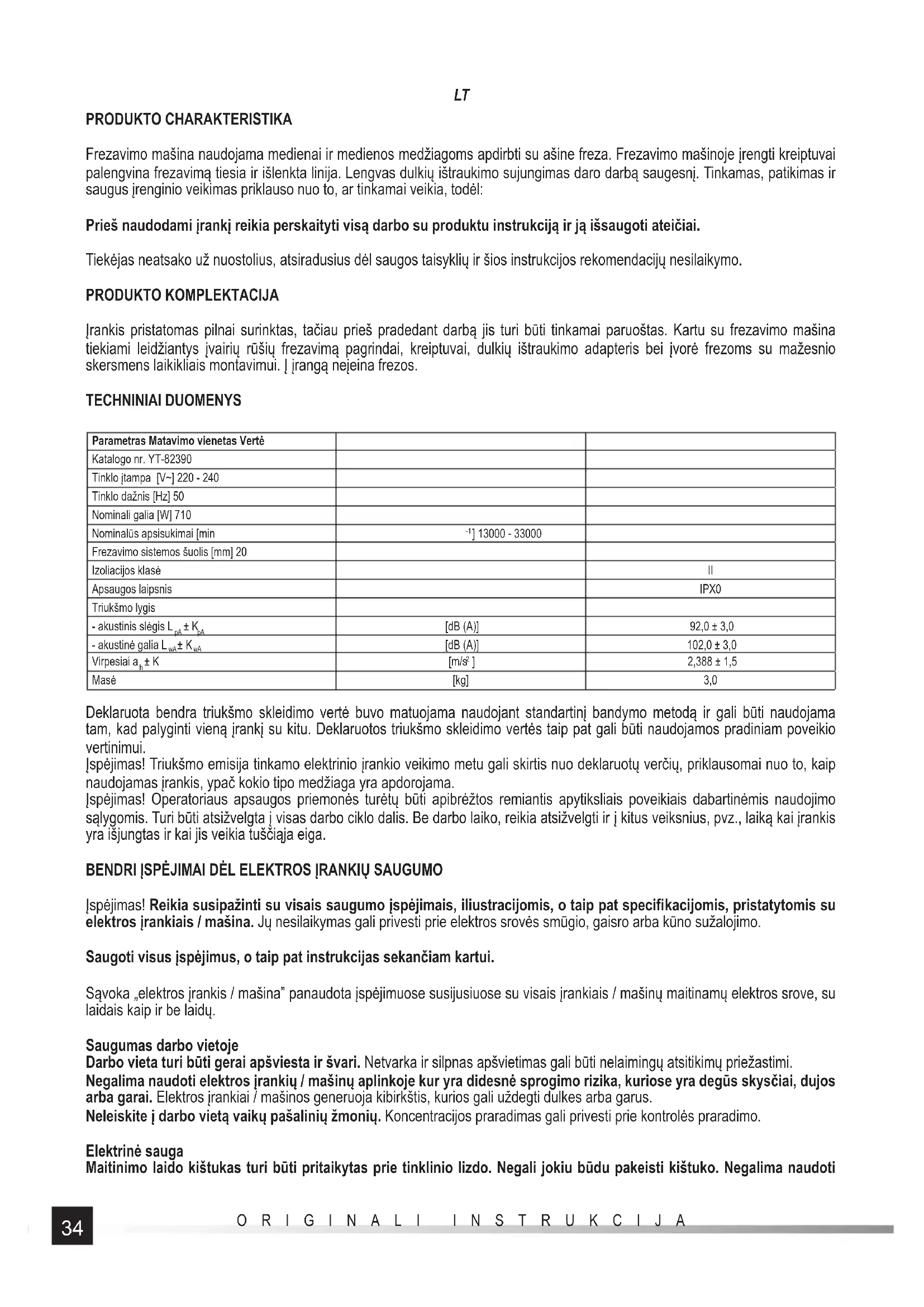

Frezavimo mašina naudojama medienai ir medienos medžiagoms apdirbti su ašine freza. Frezavimo mašinoje jrengti kreiptuvai palengvina frezavimą tiesia ir išlenkta linija. Lengvas dulkių ištraukimo sujungimas daro darbą saugesnį. Tinkamas, patikimas ir saugus įrenginio veikimas priklauso nuo to, ar tinkamai veikia, todėl:

Prieš naudodami įrankį reikia perskaityti visą darbo su produktu instrukciją ir ją išsaugoti ateičiai.

Tiekėjas neatsako už nuostolius, atsiradusius dėl saugos taisyklių ir šios instrukcijos rekomendacijų nesilaikymo.

PRODUKTO KOMPLEKTACIJA

Irankis pristatomas pilnai surinktas, tačiau prieš pradedant darbą jis turi būti tinkamai paruoštas. Kartu su frezavimo mašina tiekiami leidžiantys įvairių rūšių frezavimą pagrindai, kreiptuvai, dulkių ištraukimo adapteris bei įvorė frezoms su mažesnio skersmens laikikliais montavimui. I įrangą nejeina frezos.

TECHNINIAI DUOMENYS

Parametras Matavimo vienetas Vertė
Katalogo nr. YT-82390
Tinklo įtampa [V~] 220 - 240
Tinklo dažnis [Hz] 50
Nominali galia [W] 710
Nominalūs apsisukimai [min]	^-1 13000 - 33000
Frezavimo sistemos šuolis [mm] 20
Izoliacijos klasė		II
Apsaugos laipsnis		IPX0
Triukšmo lygis
- akustinis slėgis L_n ± K_p	[dB (A)]	92,0 ± 3,0
- akustinė galia L_w ± K_w	[dB (A)]	102,0 ± 3,0
Virpesiai a _h ± K	[m/s ^2 ]	2,388 ± 1,5
Masė	[kg]	3,0

Deklaruota bendra triukšmo skleidimo vertė buvo matuojama naudojant standartinį bandymo metodą ir gali būti naudojama tam, kad palyginti vieną įrankį su kitu. Deklaruotos triukšmo skleidimo vertės taip pat gali būti naudojamos pradiniam poveikio vertinimui.

Įspėjimas! Triukšmo emisija tinkamo elektrinio įrankio veikimo metu gali skirtis nuo deklaruotų verčių, priklausomai nuo to, kaip naudojamas įrankis, ypač kokio tipo medžiaga yra apdorojama.

Įspėjimas! Operatoriaus apsaugos priemonės turėtų būti apibrėžtos remiantis apytiksliais poveikiais dabartinėmis naudojimo sąlygomis. Turi būti atsižvelgta į visas darbo ciklo dalis. Be darbo laiko, reikia atsižvelgti ir į kitus veiksnius, pvz., laiką kai įrankis yra išjungtas ir kai jis veikia tuščiaja eiga.

BENDRI ISPÉJIMAI DÉL ELEKTROS IRANKIŲ SAUGUMO

Įspėjimas! Reikia susipažinti su visais saugumo įspėjimais, ilustracijomis, o taip pat specifikacijomis, pristatytomis su elektros įrankiais / mašina. Jų nesilaikymas gali privesti prie elektros srovės smūgio, gaisro arba kūno sužalojimo.

Saugoti visus įspėjimus, o taip pat instrukcijas sekančiam kartui.

Savoka „elektros jrankis / mašina” panaudota įspėjimuose susijusiuose su visais įrankiais / mašinų maitinamų elektros srove, su laidais kaip ir be laidų.

Saugumas darbo vietoje

Darbo vieta turi būti gerai apšviesta ir švari. Netvarka ir silpnas apšvietimas gali būti nelaimingų atsitikimų priežastimi.

Negalima naudoti elektros jrankių / mašinų aplinkoje kur yra didesnė sprogimo rizika, kuriose yra degūs skysčiai, dujos arba garai. Elektros jrankiai / mašinos generuoja kibirkštis, kurios gali uždegti dulkes arba garus.

Neleiskite į darbo vietą vaikų pašalinių žmonių. Koncentracijos praradimas gali privesti prie kontrolės praradimo.

Elektrinė sauga

Maitinimo laido kištukas turi būti pritaikytas prie tinklinio lizdo. Negali jokiu būdu pakeisti kištuko. Negalima naudoti

LT

jokių kištuko adapterių su įžemintais elektros įrankiais / mašinomis. Nemodifikuotas kištukas tinkantis prie lizdo mažina elektros srovės smūgio riziką.

Vengti sąlyčio su jžemintais paviršiais, tokiais kaip vamzdžiai, šildytuvai ir aušintuvai. Kūno jžeminimas didina elektros srovės smūgio riziką.

Negalima privesti prie elektros įrankių / mašinos sąlyčio su atmosferos krituliais arba drėgme. Vanduo ir drėgme, kuri pateks į elektros įrankio / mašinos vidaus didina elektros srocės smūgio riziką.

Negalima perkrauti maitinimo laido. Negalima naudoti maitinimo laido kištuko nešimui, prijungimui ir atjungimui nuo tinklinio lizdo. Vengti sąlyčio maitinimo lizdo su šiluma, aliejais, aštriomis briaunomis ir judančiais elementais. Maitinimo laido pažeidimas didina elektros srovės smūgio riziką.

Darbo už uždarų patalpų ribų atveju reikia naudoti prailgintuvus, skirtus darbui už uždarų patalpų ribų. Tinkamo prailgin-tuvo panaudojimas, pritaikyto darbui išorėje mažina elektros smūgio riziką.

Atveju kai naudojamas elektros įrankis / mašina drėgnoje aplinkoje yra neišvengiamas, kaip apsaugą nuo maitinimo įtampos reikia naudoti skirtingos įtampos įrengimą (RCD). RCD panaudojimas mažina elektros srovės smūgio riziką.

Asmeninis saugumas

Būkite jautrūs, kreipkite dėmesį į tai ką darai ir vadovaukis sveiku protu darbo su elektros įrankiu / mašina metu. Nenaudokite elektros įrankio / mašinos esant nuovargiui arba suvartojus narkotikus, alkoholį ar vaistus. Dėmesingumo akimirkai trūkumas gali privesti prie rimtų asmeninių sužeidimų.

Naudoti asmenines apsaugos priemones Visada dévékite akių apsaugą. Asmeninės apsaugos priemonių, tokių kaip dulkių kaukės, apsauginė nuo slydimo apsauganti avalynė, šalmai ir klausos apsauga mažina rimtų asmeninių sužeidimų riziką.

Saugokite nuo atsitiktinio jrenginio užvedimo. Jsitikinkite, kad elektros jungiklis yra „išjungtas” pozicijoje prieš pri-jungiant prie maitinimo ir/arba akumuliatoriaus, elektros įrankio / mašinos pakėlimo arba perkėlimo. Elektros įrankio / mašinos su pirštu ant jungiklio perkėlimas arba elektros įrankio / mašinos maitinimas, kai jungiklis yra pozicijoje „jungtas” gali privesti prie rimtų sužalojimų.

Prieš elektros įrankio / mašinos įjungimą išimkite visus raktus ir kitus įrankius, kurie buvo panaudoti jo reguliavimui. Raktas paliktas ant judamų elementų įrankio / mašinos gali privesti prie rimtų sužalojimų.

Nesiekite ir nepasilenkite per toli. Išsaugokite tinkamą poziciją ir lygsvarą per visą laiką. Tai leis lengviau valdyti elektros įrankį / mašiną netikėtų situacijų darbo metu atveju..

Dévékite tinkamą aprangą. Nedévékite laisvos aprangos arba bižuterijos. Turékite plaukus o taip pat aprangą atokiau nuo judančių elektros įranki / mašinos elementų. Laisva apranga, bižuterija arba ilgi plaukai gali būti jsukti i judamus elementus.

Jeigu jrengimai yra pritaikyti prijungti prie dulkių ištraukimo arba dulkių kaupimo, įsitikinkite, kad buvo jie prijungti ir tinkamai panaudoti. Dulkių ištraukimo panaudojimas mažina pavojų, susijusių su dulkėmis rizika.

Neprileiskite prie to, kad patirtis įgyta dėl elektros įrankio / mašinos panaudojimas privedė prie saugumo taisyklių ignoravimo. Nesaugus veikimas gali privesti prie rimtų sužeidimų per akimirką.

Elektros įrankių / mašinos naudojimas ir priežiūra

Neapkraukite elektros įrankio / mašinos. Naudokite elektros įrankius / mašinas tinkamam pasirinktam naudojimui. Tinkamas elektros įrankis / mašina užtikrins geresnj ir saugesnį darbą, jeigu bus panaudotas suprojektuotai apkrovai.

Nenaudokite elektros įrankio / mašinos, jeigu elektros jungiklis neleidžia jjungti arba išjungti. Įrankis / mašina, kurių negalima kontroliuoti su tinkliniu jungikliu yra nesaugus ir reikia juos atiduoti taisymui.

Išimkite kištuką iš maitinimo lizdo ir/arba išmontuokite akumuliatorių, jeigu yra atjungtas nuo elektros įrankio / mašinos prieš reguliavimą, aksesuarų pakeitimu arba įrankio / mašinos sandėliavimo. Tokios apsaugos priemonės padės išvengti atsitiktinio elektros įrankio / mašinos jjungimo.

Laikykite įrankį vaikams neprieinamoje vietoje,neprileiskite, kad asmenys nežinantys kaip naudoti elektros įrankį / mašiną arba tų instrukcijų naudotų elektros įrankius / mašiną. Elektros įrankiai / mašinos yra pavojingos naudojant mokymų nepraėjusiems naudotojams.

Prižiūrėkite elektros įrankius / mašinas ir aksesuarus. Patikrinkite įrankius / mašinas judamų dalių nepritaikymo arba užstrigimo atveju, elementų arba kokių nors kitų sąlygų, kurie gali turėti įtaką elektros įrankio / mašinos veikimui. Suge-dimus reikia pataisyti prieš elektros įrankio / mašinos panaudojimą. Daugelis atvejų įvyko dėl netinkamos elektros įrankio / mašinos priežiūros.

Pjovimo įrankius reikia laikyti švaroje ir aštrus. Tinkamai prižiūrimi pjovimo įrankiai su aštriomis briaunomis yra mažiau linkę užstrigti ir lengviau yra lengviau kontroliuoti darbo metu.

Naudokite elektros įrankius / mašinas, aksesuarus, o taip pat montuojamus įrankius ir t.t. pagal šias instrukcijas, atsižvelgiant į darbo sąlygas ir rūšį. Įrankių naudojimas skirtingam darbui negu buvo suprojektuota, gali privesti prie pavojingos situacijos atsiradimo.

Rankenas ir laikymo paviršius išlaikykite sausus, švarius, o taip pat be alyvos ir tepalų. Slidžios rankenos ir laikymo paviršiai neleidžia saugiai naudoti ir kontroliuoti įrankio / mašinos pavojingų situacijų metu.

Remontas

Remontuokite įrankius / mašinas tik įgaliotuose servisuose, naudojant vien tik originalias atsargines dalis. Tai užtikrins elektros įrankio darbo tinkamą saugumą.

PAPILDOMI ISPÉJIMAI DÉL FREZAVIMO JRANKIO SAUGUMO

Laikykite įrankį už izoliuoto rankenos paviršiaus, nes įrankis gali liestis su savo maitinimo laidu. Maitinimo kabelio su įtampa nukirpimas gali sukelti, kad metalinės įrankio dalys taip pat taps „su įtampa“ ir sukrės operatorių.

Norėdami pritvirtinti ir laikyti ruošinį stabilioje platformoje, naudokite spaustukus ar kitas tinkamas priemones. Laikydami ruošinį rankomis ar kitomis kūno dalimis, sukelsite nestabilumą ir valdymo netekimą.

Irankio paskirtis

Irankis naudojamas medienai apdirbti su ašinėmis frezomis vedamomis iš medžiagos viršaus jos paviršiumi. Taip pat galite apdirbti medienos medžiagas, tokias kaip MDF, medžio drožlių plokštės, klijuotinė fanera ir kt.

Draudžiama apdirbti kitas medžiagas nei mediena, ir plokštės medienos pagrindu, pvz., plastiką ar metalą. Draudžiama naudoti įrankį kaip stacionarų ir kaip kitų įrankių pavarą. Vartotojas yra atsakingas už visą žalą, atsiradusią dėl netinkamo įrankio naudojimo.

Likutinė rizika

Net jei jrankis naudojamas teisingai, negalima išvengti likutinės rizikos. Dėl jrankio konstrukcijos ir paskirties kyla šie pavojai: kontaktas su besisukančiu pjovimo jrankiu; įstatomo jrankio ar jo dalių išmetimas; dulkių ir medžio gabalų išmetimas; darbo metu susidariusių dulkių įkvėpimas; klausos pažeidimas, jei nenaudojamos ausų apsaugos priemonės; elektros smūgis, liečiant neizoliuotas jrankio dalis. Jei nesilaikoma naudojimo instrukcijoje pateiktų nurodymų, gali sukelti dėl netinkamo naudojimo atsirandančius pavojus.

Papildomos saugumo instrukcijos

Darbo metu visada laikykite jrankj už izoliuotų rankenu. Įstatomas įrankis gali liestis su įrankio maitinimo kabeliu ar kitu paslėptu laidu su įtampa. Dėl tokio sąlyčio neizoliuotos įrankio dalys taip pat gali būti su įtampa ir operatorius gali pagirti elektros šoką.

Ruošiniai visada turi būti tvirtinami prie tvirto pagrindo, pvz., darbo stalo. Niekada nelaikykite ruošinio rankomis, kojomis ar kitomis kūno dalimis. Teisingai pritvirtintas ruošinys sumažins riziką prarasti įrankio valdymą ir leis išvengti kūno kontakto su judančiomis įrankio dalimis. Apdirbdami ilgus ruošinius, atremkite juos šalia darbo vietos ir ruošinio galų. Ilgi elementai linkę lenktis pagal dėl savo svorio. Atramos turėtų būti išdėstytos taip, kad susilenkiančios elementų dalys nesugautų prie darbo įrankio.

Naudokite tik frezas, kurių skersmuo yra nurodytas vadove. Nekeiskite pjaustytuvo laikiklio, kad jis tilptų į įrankio lizdą. Naudokite įvorę ir verzłę skietą duotam laikiklio skersmeniui. Prieš montuodami freza, įsitikinkite, kad jos greitis yra didesnis arba lygus įrankio greičiui.

Apdorojant tam tikras medžiagas, gali susidaryti dulkės, kurios jkvėpus gali būti kenksmingos. Dirbdami visada naudokite kaukes. Taip pat turėtumėte kai tik įmanoma prijungti dulkių ištraukimo sistemą.

Prieš kiekvieną panaudojimą patikrinkite įrankį ir įstatomą įrankį defektų atžvilgiu. Jei pastebite defektą negalima pradėti daro, kol nebus pašalintas. Ypatingą dėmesį atkreipkite į maitinimo laidą. Sugadintas kabelis negali būti taisomas, jis turi būti iškeista. Pakeitimą reikia atlikti gamintojo įgaliotame techninės priežiūros punkte. Atjungiant maitinimo kištuką iš elektros lizdo, visada traukti už kištuko korpuso, niekada už kabelio.

Darbo metu naudokite asmenines apsaugos priemones: akių apsaugą, klausos apsaugos priemones, dulkių kaukę, apsauginį kostiumą su ilgomis rankovėmis ir klešnėmis, apsaugines pirštines, šlamą ir pilną avalynę su neslidžiais padais. Ilgi plaukai turėtų būti surišti.

Visa su montavimu ir nustatymu susijusi veikla turi būti atliekama atjungus įrankio maitinimą. Maitinimo kabelio kištukas turi būti atjungtas nuo maitinimo tinklo. Prieš prijungiant įrankį prie maitinimo tinklo, įsitikinkite, kad jungiklis yra išjungtoje padėtyje.

Prieš naudodami freza, įsitikinkite, kad jos pjovimo kraštai nepažeisti ir tinkamai pagaląsti. Pažeisti pjovimo briaunos gali sukelti: atšokimą nuo ruošinio, nelygius darbo padarinius ir frezos sutrūkimą. Dėl neaštrių briaunų reikės didesnės ruošinio prispaudimo jėgos, dėl ko medžiaga gali užsidegti, taip pat gali sugesti freza.

Nenaudokite frezų, kurių skersmuo yra didesnis nei skylės pagrinde matmenys. Frezavimo mašinos suklyje sumontuota freza neturėtų užblokuoti frezavimo mašinos korpuso nuleidimo ir pakėlimo.

IRANKIO EKSPLOATACIJA

Paruošimas darbui

Išimkite jrankj ir priedus iš pakuotės ir pašalinkite visus jos komponentus. Rekomenduojama laikyti pakuotę, kuri gali būti naudinga jrankio laikymo ir gabenimo metu.

Atlikdami visus reguliavimo ir montavimo darbus, jsitikinkite, kad jrankis atjungtas nuo maitinimo tinklo. Maitinimo kabelis atjungtas nuo maitinimo lizdo.

Frezos montavimas ir išmontavimas

Įspėjimas! Dėl susižeidimo aštriais frezos kraštais pavojaus, visos surinkimo operacijos turi būti atliekamos su apsauginėmis pirštinėmis.

Lengviau galima bus sumontuoti frezą prieš darbinio pagrindo pritvirtinimą. Tačiau jei frezos skersmuo yra didesnis nei darbinio pagrindo anga, frezą sumontuokite pritvirtinus darbinį pagrindą.

Pasirinkite frezą su techninių duomenų lentelėje patiektu laikiklio skersmeniu. Paspauskite ir laikykite suklio užrakto mygtuką ir

LT

veržliarakčiu atsukite tvirtinimo veržlę. Jei frezos laikiklio skersmuo yra mažesnis už veržlės viduje esančios įvorės, naudokite pridedamą redukcijos įvorę (II). Veržlė su freza turi būti prisukama prie suklio sriegio, o paspaudžiant ir laikant suklio užraktą, veržliarakčiu (III) tvirtai priveržkite veržlę.

Frezos išmontavimas turėty būti atliekamas atvirkštine tvarka.

Darbinio pagrindo montavimas

Frezavimo mašinoje yra trys darbiniai pagrindai skirti tiesiam frezavimui, kampiniam frezavimui bei giluminiam frezavimui.

Kiekvieno pagrindo montavimas vyksta stumiant jj ant frezavimo mašinos korpuso. Tiesaus ir kampinio frezavimo pagrindas turi krumpliaratj, kurj turite nustatyti taip, kad suktusi korpuse ant krumpliaracio (IV). Prie krumpliaracio pritvirtinta rankenėlė ir ant frezavimo mašinos korpuso esanti aukščio skalė leidžia nustatyti frezavimo gylį (V). Nustatę frezavimo gylį, užfiksuokite pagrindą uždarydami svirtį (VI).

Giluminio frezavimo pagrindas neturi krumpliaračio, tačiau jis turi būti užstumtas ant frezavimo mašinos korpuso taip, kad įtvaras, esantis jungės apkabo viduje patektų į frezavimo mašinos korpuso įpjovą (VII). Pastumkite pagrindą iki galo žemyn, tada užfiksuokite ją uždarydami svirtį (VIII).

Dèmesio! Jei uždarius svirtj pagrindas nebus užfiksuotas, atidarius svirtj priveržkite svirties tvirtinimo varžta.

Tiesaus frezavimo pagrindo valdymas

Tiesaus frezavimo pagrindas leidžia pritvirtinti du kreiptuvus. Lygiagretus frezavimo kreiptuvas bei kreiptuvas su velenu. Kreiptuvai tvirtinami prie pagrindo (IX), (X).

Abiejuose kreiptuvuose yra reguliavimo rankenėlės, leidžiančios nustatyti darbo parametrus. Nustatę kreiptuvus įsitikinkite, kad freza darbo metu nesilies su jokia kreiptuvo dalimi.

Naudojant pagrindą taip pat galima sumontuoti išorinės atsirandančių darbo metu dulkių ištraukimo sistemos adapterį, pvz., naudojant pramoninį dulkių siurblį Adapterį pritvirtinkite prie pagrindo ir pritvirtinkite varžtu (XI). Neužveržkite varžtu per stipriai, kad nepažeistumėte adapterio.

Kaip dulkių ištraukimo sistemą galite naudokite pramoninį dulkių siurblių. Nerekomenduojama naudoti buitinių dulkių siurblių, kurie nėra skirti absorbuoti dulkes, susidariusias medienos apdirbimo metu ir kurie gali būti sugadinti atliekant tokius darbus. Prie įrankio jungties visada prijunkite lanksčią žarną, kad užtikrintumėte laisvą įrankio valdymą. Žarna turi būti išdėstyta taip, kad darbo metu ji nesiliestų su įstumtu įrankiu. Jei dulkių siurblio žarnos skersmuo skiriasi nuo jungties skersmens, naudokite adapterį (galima įsigyti atskirai).

Kampinio frezavimo pagrindo valdymas

Pagrindas neleidžia montuoti kreiptuvų. Frezavimo kampas nustatomas atleidus rankenėlę. Nustatę kampa, priveržkite rankenėlę taip, kad frezavimo kampas darbo metų nepasikeistų automatiškai (XII). Prie rankenėlės esanti skalė palengvina frezavimo kampo nustatymą.

Giluminio frezavimo pagrindo valdymas

Pagrindas leidžia montuoti lygiagretaus frezavimo kreiptuvą. Šiek tiek atsukite kreiptuvo adapterio padėti blokuojančią rankenėlę (XIII), išstumkite adapterį ir prie jo pritvirtinkite kreiptuvą (XIV).

Atblokavus svirtį (XV), galima nustatyti frezavimo gylį arba frezos šuolį. Judėjimo gylį ar diapazoną nustatyti galima naudojant esantį pagrinde revolverinį stabdiklį, taip pat naudojant esantį viršutinėje pagrindo dalyje gylio matuoklį, nustatymų tikslumą užtikrina esanti gylio matuoklio viršuje mikrometrinė rankenėlé (XVI).

Apsisukimų greičio nustatymas (XVII)

Frezavimo mašinos poslinkio greičio reguliavimas galimas techninių duomenų lentelėje pateiktame diapazone. Greitis nustatomas naudojant pasukamą rankenėlę, kuo didesnis skaičius matomas, tuo didesnis greitis. Sukimosi greitis turėtų būti pasirinktas priklausomai nuo apdorojamos medžiagos rūšies ir frezos skersmens. Kuo mažesnis frezos skersmuo ir kuo kietesnė mediena, tuo didesnį greitį galima nustatyti. Tačiau reikia atsiminti, kad per didelis greitis gali sudeginti apdorojamą medžiagą.

Rekomenduojama atlikti bandymą ant medžiagos atliekos.

Įspėjimas! Nekeiskite greičio nustatymo, kai įrankis yra apkrautas.

Frezavimo mašinos paleidimas ir išjungimas

Prieš paleisdami frezavimo mašiną, abiem rankomis suimkite ją už laikiklių ar izoliuotų korpuso dalių ir įsitikinkite, kad freza neliečia jokio daikto. Frezavimo mašina paleidžiama perjungus jungiklį i padėtį jjungta - I. Įrenginys turi vad. „minkštą paleidimą“, o tai reiškia, kad pasiekia maksimalų arba nustatytą sukimosi greitį, palaipsniui greitėjant. Tai apsaugo vartotoją nuo staigaus įrenginio truktelėjimo, kuris gali sukelti įrankio valdymo praradimą jo paleidimo metu.

Paleidę frezavimo mašiną, prieš pradėdami dirbti, palaikykite ją paleistą maždaug 30 sekundžių. Jei per tą laiką nerasta nenormalių darbo simptomų, pvz., padidėjusios vibracijos, padidėjusio triukšmo, įrtartino kvapo ar kylančių iš įrankio dūmų, galite pereiti prie darbo.

Jrankis sustabdomas perjungus jungiklį i padėtį išjungtas - O. Išjungus įrankį freza gali dar kažkokį laiką suktis. Prieš atidėdami įrankį, leiskite frezai visiškai sustoti.

LT

Frezavimas (XVIII)

Suklio sukimosi kryptis yra pažymėta rodykle ant pagrindo ir korpuso. Frezavimas turėtų būti atliekamas prieš laikrodžio rodyklę išoriniam frezavimui ir pagal laikrodžio rodyklę vidiniam frezavimui. Tai neleis frezai šokinėti ir užtikrins gerą frezavimo rezultatą. Frezavimo mašinos poslinkio greitis turėtų būti pasirinktas eksperimentiniu būdu, rekomenduojama atlikti bandymus su tos pačios medžiagos, kaip ir numatyta frezavimui, atliekomis. Kuo mažesnis perstūmimo greitis, tuo geresnis frezavimo rezultatas. Tačiau per lėtas greitis gali sudeginti frezuotą paviršių ir palikti ant jo nuolatinius ženklus.

Patarimai apie frezavima

Frezavimo metu frezavimo mašina turi veikti sklandžiai ir pastoviu tempu. Kuo sklandesnis frezavimas, tuo aukštesné frezavimo kokybė.

Venkite sutrenkti ruošinj su freza.

Leiskite frezavimo mašinai pasiekti nustatytą greitį ir pradėkite frezuoti.

Jei reikia tęsti frezavimą. Frezą i vietą turi būti jdedamas esant pilnam greičiui. Tai padės išvengti frezos įstrigimo ruošinyje.

PRIEŽIŪRA IR KONTROLĖ

DÈMESIO! Prieš atlikdami reguliavimą, aptarnavimą ar techninę priežiūrą, ištraukite prietaiso kištuką iš maitinimo tinklo lizdo. Baigę darbą, patikrinkite elektrinio įrankio techninę būklę atliekant išorinę apžiūrą ir įvertinimą šių elementų: korpusas ir rankena, elektros laidas su kištuku ir apsaugine mova, elektros jungiklio veikimas, ventiliacijos angų praeinamumas, šepečių kibirkščiavimas, guolių ir pavarų darbo garsumas, paleidimas ir veikimo sklandumas. Garantijos metu vartotojas negali įdiegti įrankių ar pakeisti jokių komponentų, nes tai sukelia garantijos netekimą. Visi pažeidimai, pastebimi atliekant patikrinimą ar eksploatacijos metu, tai signalas, kad turi būti atliktas remontas techninės priežiūros centre, šiuo tikslu susisiekite su gamintoju. Baigę darbą, korpusą, ventiliacijos angas, jungiklius, papildomą rankeną ir dangčius reikia valyti, pvz., su oro srautu (kurio slėgis ne didesnis kaip 0,3 MPa), šepetėliu arba sausu skudurėliu be chemikalų ir valymo skysčių. Valymui nenaudoti aštrių įrankių. Išimkite diskinį pjūklą ir išvalykite skydų vidų, diskinio pjūklo tvirtinimą, taip pat pjūklą nuo dulkių ir kitų darbo metu atsirandančių nešvarumų. Rankenas, pasukimo rankenėles ir kitus reguliavimo elementus valyti sausu, švariu skudurėliu.
