GEBRUIKSAANWIJZING YT82390 Yato

5. hulpstuk voor hoekfrezen

6. hulpstuk voor dompelfrezen

7. geleiderail voor parallel frezen

8. geleiderail met rol

9. adapter voor stofafzuigsysteem

10. sleutel voor het bevestigen van de frees

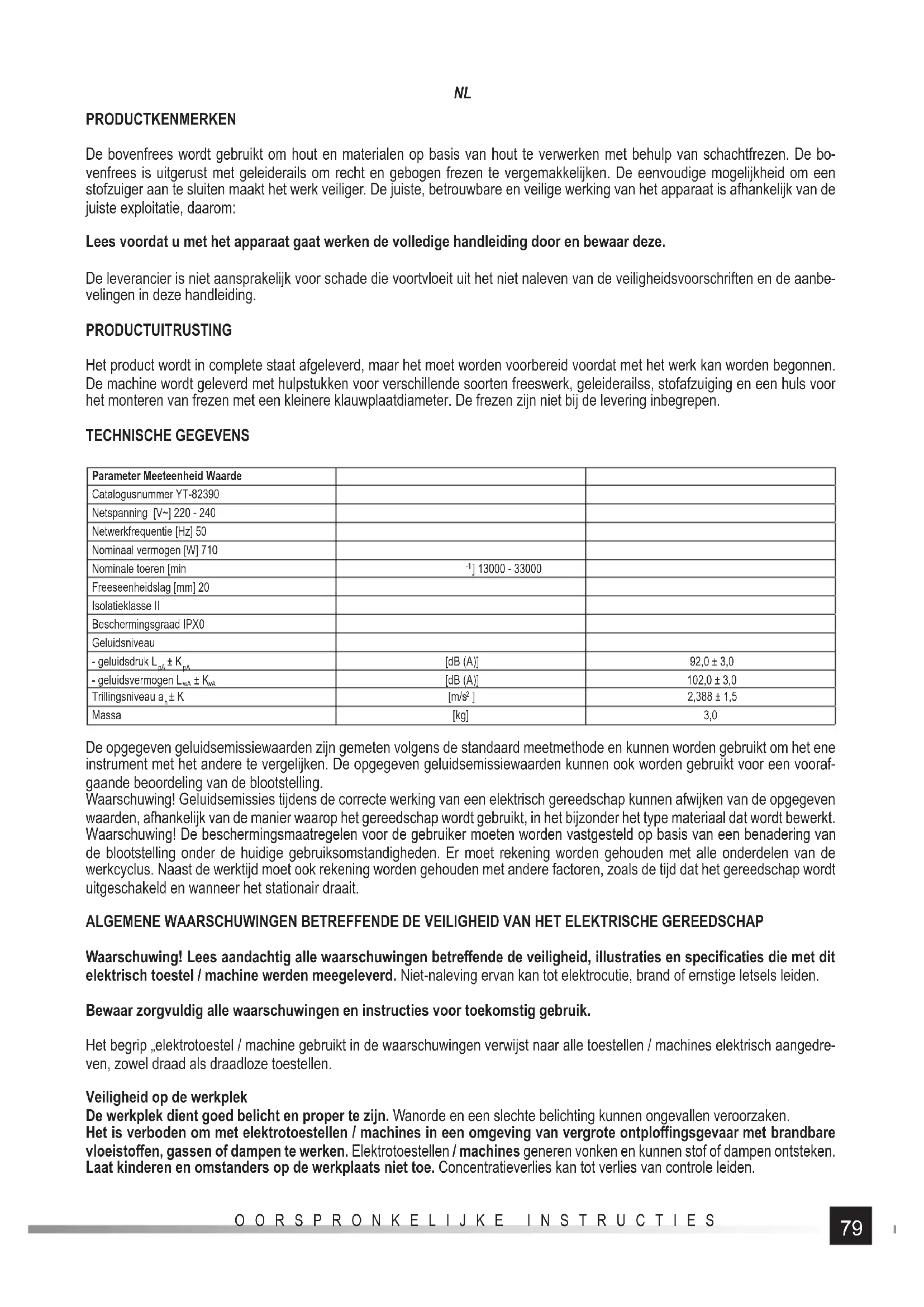

OORSPRONKELIJKE INSTRUCTIES PRODUCTKENMERKEN De bovenfrees wordt gebruikt om hout en materialen op basis van hout te verwerken met behulp van schachtfrezen. De bo- venfrees is uitgerust met geleiderails om recht en gebogen frezen te vergemakkelijken. De eenvoudige mogelijkheid om een stofzuiger aan te sluiten maakt het werk veiliger. De juiste, betrouwbare en veilige werking van het apparaat is afhankelijk van de juiste exploitatie, daarom: Lees voordat u met het apparaat gaat werken de volledige handleiding door en bewaar deze. De leverancier is niet aansprakelijk voor schade die voortvloeit uit het niet naleven van de veiligheidsvoorschriften en de aanbe- velingen in deze handleiding. PRODUCTUITRUSTING Het product wordt in complete staat afgeleverd, maar het moet worden voorbereid voordat met het werk kan worden begonnen. De machine wordt geleverd met hulpstukken voor verschillende soorten freeswerk, geleiderailss, stofafzuiging en een huls voor het monteren van frezen met een kleinere klauwplaatdiameter. De frezen zijn niet bij de levering inbegrepen. TECHNISCHE GEGEVENS Parameter Meeteenheid Waarde Catalogusnummer YT-82390 Netspanning [V~] 220 - 240 Netwerkfrequentie [Hz] 50 Nominaal vermogen [W] 710 Nominale toeren [min

] 13000 - 33000 Freeseenheidslag [mm] 20 Isolatieklasse II Beschermingsgraad IPX0 Geluidsniveau - geluidsdruk L

] 2,388 ± 1,5 Massa [kg] 3,0 De opgegeven geluidsemissiewaarden zijn gemeten volgens de standaard meetmethode en kunnen worden gebruikt om het ene instrument met het andere te vergelijken. De opgegeven geluidsemissiewaarden kunnen ook worden gebruikt voor een vooraf- gaande beoordeling van de blootstelling. Waarschuwing! Geluidsemissies tijdens de correcte werking van een elektrisch gereedschap kunnen afwijken van de opgegeven waarden, afhankelijk van de manier waarop het gereedschap wordt gebruikt, in het bijzonder het type materiaal dat wordt bewerkt. Waarschuwing! De beschermingsmaatregelen voor de gebruiker moeten worden vastgesteld op basis van een benadering van de blootstelling onder de huidige gebruiksomstandigheden. Er moet rekening worden gehouden met alle onderdelen van de werkcyclus. Naast de werktijd moet ook rekening worden gehouden met andere factoren, zoals de tijd dat het gereedschap wordt uitgeschakeld en wanneer het stationair draait. ALGEMENE WAARSCHUWINGEN BETREFFENDE DE VEILIGHEID VAN HET ELEKTRISCHE GEREEDSCHAP Waarschuwing! Lees aandachtig alle waarschuwingen betreff ende de veiligheid, illustraties en specifi caties die met dit elektrisch toestel / machine werden meegeleverd. Niet-naleving ervan kan tot elektrocutie, brand of ernstige letsels leiden. Bewaar zorgvuldig alle waarschuwingen en instructies voor toekomstig gebruik. Het begrip „elektrotoestel / machine gebruikt in de waarschuwingen verwijst naar alle toestellen / machines elektrisch aangedre- ven, zowel draad als draadloze toestellen. Veiligheid op de werkplek De werkplek dient goed belicht en proper te zijn. Wanorde en een slechte belichting kunnen ongevallen veroorzaken. Het is verboden om met elektrotoestellen / machines in een omgeving van vergrote ontploffi ngsgevaar met brandbare vloeistoff en, gassen of dampen te werken. Elektrotoestellen / machines generen vonken en kunnen stof of dampen ontsteken. Laat kinderen en omstanders op de werkplaats niet toe. Concentratieverlies kan tot verlies van controle leiden.80

OORSPRONKELIJKE INSTRUCTIES Elektrische veiligheid De stekker van de voedingskabel moet in de netwerkdoos passen. Het is verboden om de stekker op een om het even welke wijze de modifi ëren. Het is verboden om stekkeradapters met geaarde elektrotoestellen / machines te gebruiken. Een niet-gemodifi eerde stekker verkleint het risico op elektrocutie. Vermijd contact met geaarde oppervlakken zoals buizen, verwarmingstoestellen of koelkasten. Aarding van het lichaam vergroot het risico op elektrocutie. Stel elektrotoestellen / machines niet bloot aan atmosferische neerslag of vocht. Water en vocht die binnen het elektrotoestel / machine raakt, vergroot het risico op elektrocutie. Overbelast de voedingskabel niet. Gebruik de voedingskabel niet om de stekker van de voedingskabel te dragen, te trekken of de stekker uit de netwerkdoos te ontkoppelen. Vermijd contact van de voedingskabel met warmte, oliën, scherpe randen of bewegende delen. Beschadiging of verstrengeling van de voedingskabel vergroot het risico op elektrocutie. In geval van uitvoering van de werkzaamheden buiten de gesloten ruimte dienen verlengsnoeren bestemd voor werking buiten gesloten ruimtes te worden gebruikt. Gebruik van een verlengsnoer die aangepast is voor buitenwerking verkleint het risico op elektrocutie. In geval wanneer het gebruik van het elektrotoestel / machine in een vochtig milieu niet kan worden vermeden, dient een aardlekschakelaar (RCD) te worden gebruikt als bescherming tegen de voedingsspanning. Gebruik van RCD verkleint het risico op elektrocutie. Persoonlijke veiligheid Blijf alert, wees bewust wat er wordt verricht en gebruik gezond verstand tijdens de werking met een elektrotoestel / machine. Gebruik het elektrotoestel / machine niet bij vermoeidheid of onder invloed van drugs of geneesmiddelen. Zelfs een moment van onoplettendheid kan tot ernstige persoonlijke letsels leiden. Gebruik persoonslijke beschermingsmidddelen. Draag altijd een veiligheidsbril. Gebruik van persoonlijke beschemringsmid- delen zoals antistofmaskers, anti-slip veiligheidsschoenen, helmen en oorbeschermers verkleint het risico op ernstige letsels. Zorg ervoor dat het toestel niet toevallig wordt ingeschakeld. Controleer of de elektrische schakelaar in positie „uit- geschakeld” staat alvorens de voeding en/of de accu aan te sluiten of het elektrotoestel / machine op te heff en of te verplaatsen. Verplaatsen van het elektrotoestel / machine met de vinger op de schakelaar of het aansluiten van het elektrotoestel / machine wanneer de schakelaar zich in positie „ingeschakeld” bevindt, kan tot ernstige letsels leiden. Alvorens het elektrotoestel / machine uit te schakelen, verwijder alle sleutels en andere instrumenten die gebruikt wer- den voor de afstelling. Een achtergelaten sleutel op roterende onderdelen van het elektrotoestel / machine kan ernstige letsels veroorzaken. Reik niet en hel niet te ver over. Neem een stabiele houding gedurende de uitvoering van de werkzaamheden aan. Dit zal een betere controle over het elektrotoestel / machine mogelijk maken tijdens onverwachte situaties. Draag gepaste kledij. Gebruik geen losse kledij en draag geen juwelen. Houd het haar en de kledij ver van bewegende onderdelen van het elektrotoestel / machine. Losse kledij, juwelen of lang haar kunnen worden vastgegrepen door de bewe- gende onderdelen. Indien de toestellen aangepast zijn tot het aansluiten van stofafzuiging-of ophoping, controleer of ze correct aangesloten en gebruikt werden. Gebruik van stofafzuiging verkleint het risico op stofgerelateerde gevaren. Zorg ervoor dat de verworven ervaring van veelvuldig gebruik van het elektrotoestel / machine er niet toe zal leiden dat de veiligheidsvoorschriften roekeloos worden genegeerd. Roekeloze handelingen kunnen in een fractie van een seconde ernstige letsels veroorzaken. Gebruik en zorg voor het elektrotoestel / machine Overbelast elektrotoestel / machine niet. Gebruik het elektrotoestel / machine bestemd voor de gekozen toepassing. Een geschikt elektrotoestel / machine zal een betere en veilige werking garanderen indien het gebruikt voor de ontwikkelde belasting wordt. Gebruik het elektrotoestel / machine niet indien de elektrische schakelaar het in- en uitschakelen niet mogelijk maakt. Het elektrotoestel / machine dat niet controleerbaar is met behulp van de netwerkschakelaar is gevaarlijk en dient door de technische dienst te worden hersteld. Ontkoppel de stekker van de voedingskabel van de netwerkdoos en/of demonteer de accu, indien hij van het elektrotoestel / machine kan worden ontkoppeld alvorens het elektrotoestel / machine af te stellen, accessiores te vervangen of op te slagen. Zulke voorzorgsmaatregelen zullen ervoor zorgen dat een toevallige inschakeling van het elektrotoestel / machine wordt vermeden. Bewaar het toestel op een plaats die ontoegankelijk voor kinderen is. Laat personen die niet vertrouwd zijn met de instructie het elektrotoestel / machine niet gebruiken. Elektrotoestellen / machines kunnen in handen van ongeschoolde gebruikers gevaarlijk zijn. Onderhoud het elektrotoestel / machine en zijn accessoires. Controleer het elektrotoestel / machine op het gebied van slechte aanpassingen of het klem zitten van bewegende onderdelen, beschadiging van onderdelen en om het even welke andere omstandgiheden die de werking van het elektrotoestel / machine kunnen beïnvloeden. Schade dient te worden hersteld alvorens het elektrotoestel / machine te gebruiken. Vele ongevallen worden veroorzaakt door slecht onderhoud van het elektrotoestel / machine. Snijdende werktuigen dienen proper en scherp te zijn. Snijdende werktuigen met scherpe randen die goed onderhouden zijn zullen zich minder beklemmen en kunnen tijdens de werking beter worden gecontroleerd. Gebruik elektrotoestellen / machines, accessoires en aanvullende werktuigen ed. overeenkomstig met deze instructie en81

OORSPRONKELIJKE INSTRUCTIES houd rekening met hun soort en de arbeidsomstandigheden. Gebruik van toestellen bestemd voor andere werkzaamheden dan hun bestemming kan een gevaarlijke situatie veroorzaken. Houd het handvat en de oppervlakken bestemd om te worden gegrepen altijd droog, proper en vrij van olie en vet. Gladde handvaten en oppervlakken laten geen veilig gebruik toe en houden het elektrotoestel niet onder controle in gevaarlijke situaties. Herstellingen Laat het elektrotoestel / machine herstellen enkel bij de bevoegde technische diensten die originele reserveonderdelen gebruiken. Dit zal de gepaste veiligheid van het elektrotoestel garanderen. AANVULLENDE WAARSCHUWINGEN BETREFFENDE DE VEILIGHEID VAN FREZEN Houd het apparaat vast aan de geïsoleerde oppervlakken van de handgreep, omdat het apparaat in contact kan komen met het eigen netsnoer. Door het doorknippen van de “stroomvoerende” kabel kunnen de metalen onderdelen van het apparaat “onder spanning” komen te staan en de gebruiker elektrocuteren. Gebruik klemmen of andere geschikte middelen om het werkstuk op een stabiel platform te bevestigen en vast te hou- den. Het vasthouden van het werkstuk met uw handen of andere lichaamsdelen veroorzaakt instabiliteit en kan leiden tot verlies van controle. Het doel van het gereedschap Het gereedschap wordt gebruikt voor houtbewerking door middel van schachtfrezen die vanaf de bovenkant van het materiaal langs het oppervlak worden geleid. Het is ook mogelijk om op hout gebaseerde materialen zoals MDF, spaanplaat, multiplex, enz. te bewerken. De bewerking van andere materialen dan hout en materialen op houtbasis, zoals kunststoff en of metalen, is verboden. Gebruik het gereedschap niet als stilstaand gereedschap of als aandrijving voor ander gereedschap. De gebruiker is aansprakelijk voor alle schade die het gevolg is van onjuist gebruik van het apparaat. Restrisico Zelfs als het gereedschap correct wordt gebruikt, zijn er restrisico’s die niet kunnen worden vermeden. De volgende gevaren ontstaan door de constructie en het gebruik van het apparaat: contact met het draaiende snijgereedschap; uitwerpen van het ingebrachte apparaat of delen ervan; uitwerpen van stof en stukken hout; inademen van stof dat tijdens het werk ontstaat; ge- hoorschade als er geen beschermingsmiddelen worden gebruikt; elektrische schokken bij het aanraken van niet-geïsoleerde delen van het apparaat. Het niet opvolgen van de instructies in de gebruiksaanwijzing kan leiden tot risico’s die het gevolg zijn van onjuist gebruik. Aanvullende veiligheidsinstructies Houd het gereedschap tijdens het werken altijd vast aan de geïsoleerde handgrepen. Het ingestoken apparaat kan in contact komen met het netsnoer van het apparaat of met een ander verborgen “live” snoer. Dit contact kan tot gevolg hebben dat onge- isoleerde onderdelen van het apparaat onder spanning komen te staan en dat de bediener wordt geëlektrocuteerd. Bevestig de werkstukken altijd op een stabiele ondergrond, bijv. een werktafel. Houd het werkstuk nooit vast met uw handen, benen of andere lichaamsdelen. De juiste klemming van het werkstuk vermindert het risico van verlies van controle over het gereedschap en lichaamscontact met bewegende delen van het gereedschap. Bij de bewerking van lange werkstukken moeten deze in de buurt van het bewerkingspunt en de uiteinden van het werkstuk worden ondersteund. Lange elementen hebben de neiging om onder hun eigen gewicht te buigen. De steunen moeten zo worden geplaatst dat de buigzame delen van de onderde- len het werktuig niet kunnen blokkeren. Gebruik alleen frezen met de diameter van de in de handleiding genoemde houders. Het handvat van de frees niet bewerken om het te doen passen op gereedschapssleuf. Gebruik een huls en moer die overeenkomen met de diameter van het handvat. Voordat u de frees monteert, moet u zich ervan vergewissen dat de snelheid van de frees groter is dan of gelijk is aan de snelheid van het gereedschap. Bij de behandeling van sommige materialen kan stof ontstaan dat bij inademing schadelijk kan zijn. Gebruik tijdens het gebruik altijd een stofmasker. Sluit het apparaat indien mogelijk ook aan op de stofafzuiginstallatie. Controleer voor elk gebruik elk gereedschap en elke geplaatste tool op schade. Als u schade opmerkt, werk dan niet voordat de schade is hersteld. Let in het bijzonder op het netsnoer. Het netsnoer mag niet worden gerepareerd en moet in zijn geheel worden vervangen. De vervanging moet worden uitgevoerd door een geautoriseerde hersteldienst. Pak tijdens het trekken van de stekker uit het stopcontact altijd de stekker vast en trek nooit aan het snoer zelf. Draag op het werk altijd persoonlijke beschermingsmiddelen: oogbescherming, gehoorbescherming, stofmaskers, lange mouwen en benen, handschoenen, helm en volledig schoeisel met antislipzool. Lang haar moet worden vastgemaakt. Alle werkzaamheden met betrekking tot de installatie en de afstelling moeten worden uitgevoerd met de stroomtoevoer naar de machine uitgeschakeld. De stekker van het netsnoer van gereedschap moet worden losgekoppeld van het stopcontact. Zorg ervoor dat de netschakelaar in de uitgeschakelde stand staat voordat u het apparaat op de stroomvoorziening aansluit. Voordat u de frees in gebruik neemt, moet u zich ervan vergewissen dat de snijkanten vrij zijn van beschadigingen en goed ge- slepen zijn. Defecte snijkanten kunnen ertoe leiden dat de frees van het werkstuk springt, dat de frees van het werkstuk afspringt,82

OORSPRONKELIJKE INSTRUCTIES dat het werk ongelijke resultaten oplevert en dat de frees barst. Onscherpe randen vereisen een verhoogde klemkracht van de bovenfrees tegen het te bewerken materiaal, waardoor het materiaal kan verbranden en de frees kan barsten. Gebruik geen frezen met een grotere diameter dan de afmetingen van het gat in de voet. De frees mag na montage in de spindel van de bovenfrees het neerlaten en optillen van de behuizing van de bovenfrees niet blokkeren.

BEDIENING VAN HET APPARAAT

Voorbereiding op het werk Haal het gereedschap en de accessoires uit de verpakking en verwijder alle onderdelen. Het wordt aanbevolen om verpakkingen te bewaren die nuttig kunnen zijn bij de opslag en het transport van het gereedschap. Zorg ervoor dat het apparaat is losgekoppeld van het stroomnet tijdens alle afstel- en montagewerkzaamheden. De stekker van het netsnoer is losgekoppeld van het stopcontact. Montage en demontage van de frees Waarschuwing! Vanwege het risico op verwondingen door scherpe kanten van de frees moeten alle montagewerkzaamheden worden uitgevoerd met beschermende handschoenen. Het zal gemakkelijker zijn om de frees te installeren alvorens het werkopzetstuk te bevestigen. Als de diameter van de frees echter groter is dan het gat in het werkstuk, moet de installatie van de frees worden uitgevoerd na de bevestiging van het werkopzetstuk. Kies een frees met de in de tabel met technische gegevens vermelde schachtdiameter. Houd de spindelvergrendelknop ingedrukt en draai de borgmoer los met een sleutel. Als de diameter van de freeshouder kleiner is dan de huls in de moer, gebruik dan de meegeleverde reductiehuls (II). De moer met de frees moet op de spindeldraad worden geschroefd en vervolgens door het indruk- ken en vasthouden van de spindelvergrendeling de moer stevig en stevig vastdraaien met de moersleutel (III). Demontage van de frees moet in omgekeerde volgorde worden uitgevoerd. Montage van het hulpstuk De freesmachine is uitgerust met drie hulpstukken voor recht frezen, hoekfrezen en dompelfrezen. De installatie van elk hulpstuk gebeurt door het op de behuizing van de freesmachine te schuiven. Het hulpstuk voor het rechte en hoekige frezen heeft een tandwiel dat moet worden ingesteld om op de tandheugel in de behuizing te draaien (IV). Met de knop op het tandwiel en de hoogteschaal op de behuizing van de freesmachine kunt u de freesdiepte (V) instellen. Na het instellen van de freesdiepte, immobiliseert u het hulpstuk door de hendel (VI) te sluiten. Het hulpstuk voor het dompelfrezen is niet uitgerust met een tandwiel, maar moet op de behuizing van de freesmachine worden geschoven zodat de doorn in de bevestigingsklem de inkeping in de behuizing van de freesmachine raakt (VII). Schuif het hulp- stuk helemaal naar beneden en vergrendel het vervolgens door de hendel (VIII) te sluiten. Let op! Als het sluiten van de hendel het hulpstuk niet immobiliseert, draait u de bevestigingsschroef van de hendel vast met de hendel open. Bediening van het hulpstuk om recht te frezen Met het rechte freeshulpstuk kunt u twee geleiderails bevestigen. Parallelle freesgeleiderail en geleiderail met rol. De geleiderails zijn gemonteerd op het hulpstuk (IX), (X). Beide geleiderails hebben instelknoppen waarmee u de bedrijfsparameters kunt instellen. Na het positioneren van de geleiderails, zorg ervoor dat de frees tijdens het gebruik niet in contact komt met enig deel van de geleiderail. Het opzetstuk maakt het ook mogelijk de adapter te monteren voor externe afzuiging van stof dat tijdens het werk ontstaat, bv. met een industriële stofzuiger. De adapter moet aan het hulpstuk worden bevestigd en met de schroef (XI) worden bevestigd. Draai de schroeven niet te vast om beschadiging van de adapter te voorkomen. Gebruik een industriële stofzuiger voor de stofafzuiging. Het wordt afgeraden om een huishoudelijke stofzuiger te gebruiken, die niet geschikt is voor het absorberen van stof dat tijdens de houtbewerking ontstaat en tijdens deze werkzaamheden kan worden beschadigd. Sluit altijd een fl exibele slang aan op de gereedschapsaansluiting, zodat het apparaat vrij kan werken. Plaats de slang zo dat deze niet in contact komt met het tijdens het gebruik geplaatste apparaat. Als de diameter van de stofzuigerslang afwijkt van de diameter van de aansluiting, gebruik dan de adapter (apart verkrijgbaar). Bediening van het hulpstuk voor hoekfrezen Het hulpstuk staat de installatie van geleiderails niet toe. De freeshoek wordt ingesteld wanneer de knop wordt losgedraaid. Na het instellen van de hoek, draait u de knop vast zodat de freeshoek niet vanzelf verandert tijdens het gebruik (XII). De schaalver- deling aan de knop maakt het gemakkelijker om de freeshoek in te stellen. Bediening van het hulpstuk om te dompelfrezen Het hulpstuk maakt de installatie van de geleiderail voor parallel frezen mogelijk Draai de vergrendelknop van de geleide-adapter (XIII) iets los, schuif de adapter eruit en bevestig de geleiderail (XIV) eraan. Na het ontgrendelen van de hendel (XV) is het mogelijk om de freesdiepte of freesslag in te stellen. Het instellen van de diepte of het bewegingsbereik is mogelijk door middel van een revolverschakelaar in de basis van het hulpstuk, evenals door middel van een dieptemeter aan de bovenkant van het hulpstuk, de nauwkeurigheid van de instellingen wordt gewaarborgd door een83

OORSPRONKELIJKE INSTRUCTIES micrometerknop aan de bovenkant van de dieptemeter (XVI). Instelling van de rotatiesnelheid (XVII) De bovenfrees maakt een soepele snelheidsregeling mogelijk binnen het in de tabel met technische gegevens aangegeven bereik. De snelheid wordt ingesteld met behulp van de draaiknop, hoe hoger het zichtbare getal, hoe hoger de snelheid. De ro- tatiesnelheid moet worden gekozen op basis van het type materiaal dat moet worden bewerkt en de diameter van de frees. Hoe kleiner de diameter van de frees en hoe harder het hout, hoe hoger de snelheid kan worden ingesteld. Houd er echter rekening mee dat een te hoge snelheid het materiaal kan doen verbranden. Aanbevolen wordt om een proef uit te voeren op afvalmateriaal. Waarschuwing! Wijzig de snelheidsinstelling niet terwijl het apparaat onder belasting draait. Starten en stoppen van de bovenfrees Voordat u de bovenfrees start, houdt u deze met beide handen aan de handgrepen vast en zorgt u ervoor dat de bovenfrees niet in contact komt met welk voorwerp ook. De freesmachine wordt gestart door de schakelaar in de aan-positie te plaatsen - I. Het apparaat heeft een zogenaamde “zachte start”, wat betekent dat het de maximale of ingestelde rotatiesnelheid bereikt en gelei- delijk versnelt. Dit beschermt de gebruiker tegen plotselinge schokken van het apparaat, wat kan leiden tot verlies van controle over het gereedschap tijdens het opstarten. Laat de freesmachine na het starten ongeveer 30 seconden draaien voordat u met de werkzaamheden begint. Als er gedurende deze tijd geen abnormale werksymptomen worden gedetecteerd, zoals verhoogde trillingen, meer lawaai, verdachte geur of rook van het apparaat, kunt u beginnen met werken. Het apparaat wordt gestopt door de schakelaar in de uit-stand - O te zetten. Na het uitschakelen van het gereedschap kan de frees nog enige tijd doordraaien. Wacht tot de bovenfrees volledig is gestopt voordat u het gereedschap wegzet. Frezen (XVIII) De draairichting van de spindel wordt aangegeven door een pijl op de basis en op de behuizing. Het frezen moet voor bij extern frezen tegen de wijzers in en bij intern frezen met de wijzers mee in worden uitgevoerd. Dit voorkomt dat de frees overspringt en zorgt voor een goed freesresultaat. De snelheid van de bovenfrees moet experimenteel worden gekozen, het wordt aanbevolen om op afval te testen dat van hetzelf- de materiaal is gemaakt als het beoogde frezen. Hoe lager de snelheid van het verplaatsen, hoe beter het freesresultaat. Een te lage snelheid kan er echter toe leiden dat het gefreesde oppervlak verbrandt en permanente sporen achterlaat op het oppervlak. Praktische tips voor het frezen Tijdens het frezen moet de bovenfrees worden geleid door een soepele beweging met een gelijkmatige snelheid. Hoe soepeler de geleiding, hoe hoger de freeskwaliteit. Vermijd het raken van het werkstuk met een frees. Laat de bovenfrees het ingestelde toerental bereiken en begin dan pas met frezen. Als u door moet gaan met frezen. Voer de frees op volle snelheid in het spoor in. Dit voorkomt dat de frees vastloopt in het be- werkte matieriaal.

ONDERHOUD EN ONDERHOUDSBEURTEN

LET OP! Voordat u doorgaat met afstellen, technische bediening of onderhoud, verwijdert u de stekker van het gereedschap uit het stopcontact. Na het werk moet de conditie van het gereedschap door visuele inspectie en evaluatie worden gecontroleerd, in het bijzonder van: het huis en het handvat, de elektrische kabel met de plug en het geleidingsrol, de werking van de elektrische schakelaar, de doorgankelijkheid van de ventilatieopeningen, het vonken van borstels, het geluidsniveau van lagers en tand- wielen, de bediening en gladheid van het werk. Tijdens de garantieperiode mag de gebruiker elektrische gereedschappen niet demonteren of componenten vervangen, omdat dit de garantie ongeldig maakt. Eventuele geconstateerde onregelmatigheden tijdens de inspectie of tijdens het werk zijn een signaal om reparaties uit te voeren in het servicecentrum, hiervoor moet contact opgenomen worden met de producent. Na gebruik moeten het huis, de lamellen, schakelaars en de bijkomende handgreep en kap worden gereinigd, bijvoorbeeld met een stroom lucht (bij een druk van ten hoogste 0,3 MPa), een borstel of een droge doek, zonder gebruik van chemicaliën en reinigingsvloeistoff en. Gebruik geen scherpe voorwerpen om te reinigen. Verwijder de cirkelzaag en reinig de binnenkant van de afdekkingen, de bevestiging van de cirkelzaag en de zaag zelf van stof en andere onzui- verheden die tijdens het gebruik ontstaan. Reinig handgrepen, knoppen en andere afstelelementen met een droge, schone doek.84
