BEDIENUNGSANLEITUNG YT82390 Yato

4. gerader Fräsaufsatz

5. Winkelfräsaufsatz

7. Führung für das Parallelfräsen

8. Führung mit Rolle

9. Staubabsaugadapter

10. Schraubenschlüssel zum Befestigen der Fräse

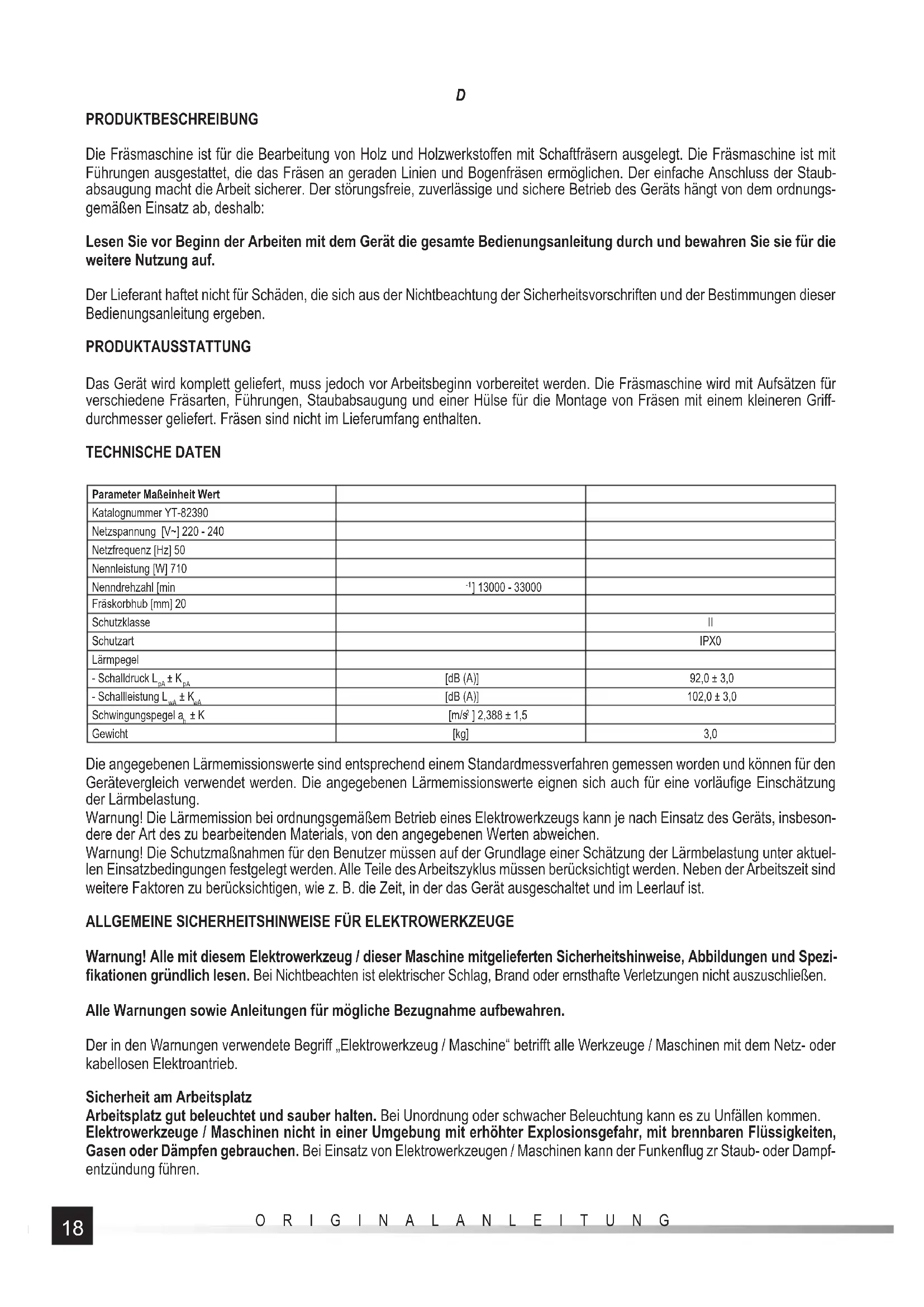

PRODUKTBESCHREIBUNG Die Fräsmaschine ist für die Bearbeitung von Holz und Holzwerkstoff en mit Schaftfräsern ausgelegt. Die Fräsmaschine ist mit Führungen ausgestattet, die das Fräsen an geraden Linien und Bogenfräsen ermöglichen. Der einfache Anschluss der Staub- absaugung macht die Arbeit sicherer. Der störungsfreie, zuverlässige und sichere Betrieb des Geräts hängt von dem ordnungs- gemäßen Einsatz ab, deshalb: Lesen Sie vor Beginn der Arbeiten mit dem Gerät die gesamte Bedienungsanleitung durch und bewahren Sie sie für die weitere Nutzung auf. Der Lieferant haftet nicht für Schäden, die sich aus der Nichtbeachtung der Sicherheitsvorschriften und der Bestimmungen dieser Bedienungsanleitung ergeben. PRODUKTAUSSTATTUNG Das Gerät wird komplett geliefert, muss jedoch vor Arbeitsbeginn vorbereitet werden. Die Fräsmaschine wird mit Aufsätzen für verschiedene Fräsarten, Führungen, Staubabsaugung und einer Hülse für die Montage von Fräsen mit einem kleineren Griff - durchmesser geliefert. Fräsen sind nicht im Lieferumfang enthalten. TECHNISCHE DATEN Parameter Maßeinheit Wert Katalognummer YT-82390 Netzspannung [V~] 220 - 240 Netzfrequenz [Hz] 50 Nennleistung [W] 710 Nenndrehzahl [min

] 13000 - 33000 Fräskorbhub [mm] 20 Schutzklasse II Schutzart IPX0 Lärmpegel - Schalldruck L

] 2,388 ± 1,5 Gewicht [kg] 3,0 Die angegebenen Lärmemissionswerte sind entsprechend einem Standardmessverfahren gemessen worden und können für den Gerätevergleich verwendet werden. Die angegebenen Lärmemissionswerte eignen sich auch für eine vorläufi ge Einschätzung der Lärmbelastung. Warnung! Die Lärmemission bei ordnungsgemäßem Betrieb eines Elektrowerkzeugs kann je nach Einsatz des Geräts, insbeson- dere der Art des zu bearbeitenden Materials, von den angegebenen Werten abweichen. Warnung! Die Schutzmaßnahmen für den Benutzer müssen auf der Grundlage einer Schätzung der Lärmbelastung unter aktuel- len Einsatzbedingungen festgelegt werden. Alle Teile des Arbeitszyklus müssen berücksichtigt werden. Neben der Arbeitszeit sind weitere Faktoren zu berücksichtigen, wie z. B. die Zeit, in der das Gerät ausgeschaltet und im Leerlauf ist.

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Warnung! Alle mit diesem Elektrowerkzeug / dieser Maschine mitgelieferten Sicherheitshinweise, Abbildungen und Spezi- fi kationen gründlich lesen. Bei Nichtbeachten ist elektrischer Schlag, Brand oder ernsthafte Verletzungen nicht auszuschließen. Alle Warnungen sowie Anleitungen für mögliche Bezugnahme aufbewahren. Der in den Warnungen verwendete Begriff „Elektrowerkzeug / Maschine“ betriff t alle Werkzeuge / Maschinen mit dem Netz- oder kabellosen Elektroantrieb. Sicherheit am Arbeitsplatz Arbeitsplatz gut beleuchtet und sauber halten. Bei Unordnung oder schwacher Beleuchtung kann es zu Unfällen kommen. Elektrowerkzeuge / Maschinen nicht in einer Umgebung mit erhöhter Explosionsgefahr, mit brennbaren Flüssigkeiten, Gasen oder Dämpfen gebrauchen. Bei Einsatz von Elektrowerkzeugen / Maschinen kann der Funkenfl ug zr Staub- oder Dampf- entzündung führen.19 ORIGINALANLEITUNG

Kinder und Unbefugte fern vom Arbeitsplatz halten. Bei reduzierter Konzentration kann die Kontrolle über das Werkzeug verloren gehen. Elektrische Sicherheit Der Stecker des Stromkabels muss für die Steckdose geeignet sein. Stecker niemals modifi zieren. Keine Steckeradapter mit geerdeten Elektrowerkzeugen / Maschinen verwenden. Originalstecker, die zur Steckdose passen, minimieren die Gefahr eines möglichen elektrischen Schlages. Berührung geerdeter Flächen, wie Rohre, Heizkörper, Kühlgeräte, vermeiden. Die Erdung auf den Körper erhöht die Gefahr eines möglichen elektrischen Schlages. Elektrowerkzeuge / Maschinen gegen direkte Regen- oder Schneeeinwirkung schützen. Dringt Wasser oder Feuchte ins Elektrowerkzeug / die Maschine, erhöht sich die Gefahr eines möglichen elektrischen Schlages. Stromkabel nicht überlasten. Gerät am Stromkabel werde tragen, noch ziehen, Gerät durch Ziehen des Steckers und nicht des Stromkabels elektrisch abschalten. Kontakt des Stromkabels mit Wärme, Ölen, scharfen Kanten und beweg- lichen Teilen vermeiden. Ein beschädigtes oder verwirrtes Stromkabel erhöht die Gefahr eines elektrischen Schlages. Bei der Arbeit im Freien nur Verlängerungskabel für den Einsatz im Freien verwenden. Mit derartigen Verlängerungskabeln wird die Gefahr eines elektrischen Schlages minimiert. Ist der Einsatz der Elektrowerkzeugen / Maschinen in einer feuchten Umgebung unvermeidbar, sind Stromschutzvorrichtun- gen zum Schutz gegen die Versorgungsspannung einzusetzen. Dadurch wird die Gefahr eines elektrischen Schlages minimiert. Persönliche Sicherheit Immer achtsam bleiben, alle Tätigkeiten vorsichtig durchführen und Zurechnungsfähigkeit bei der Arbeit mit Elektro- werkzeugen / Maschinen behalten. Elektrowerkzeuge / Maschinen bei Müdigkeit oder unter Einfl uss von Alkohol, Drogen oder Arzneimitteln nicht bedienen. Nur eine kurze Unachtsamkeit kann bei der Arbeit ernsthafte Körperverletzungen herbei- führen. Persönliche Schutzausrüstungen verwenden. Schutzbrille immer tragen. Persönliche Schutzausrüstungen, wie Staubschutz- masken, rutschfreies Schutzschuhwerk, Schutzhelme und Gehörschutz, reduzieren die Gefahr ernsthafter Körperverletzungen. Unerwartete Inbetriebnahme des Gerätes vermeiden. Vor dem Netz- / Akkuanschluss oder Vertragen des Elektrowerk- zeuges / der Maschine sicherstellen, dass der Steuerschalter auf „Aus“ steht. Wird das Elektrowerkzeug / die Maschine mit dem Finger auf dem Steuerschalter vertragen oder mit dem Steuerschalter auf „Ein“ angeschlossen, kann es zu ernsthaften Körperverletzungen führen. Alle Schlüssel und andere Werkzeuge, die zur Einstellung des Elektrowerkzeuges / der Maschine verwendet wurden, vor Einschalten des Gerätes entfernen. Ein an den rotierenden Komponenten des Elektrowerkzeuges / der Maschine zurück- gelassener Schlüssel kann zu ernsthaften Verletzungen führen. Nicht zu weit greifen oder sich beugen. Für eine korrekte Körperstellung während der Arbeit sorgen. Dadurch kann das Elektrowerkzeug / die Maschine bei unerwarteten Situationen bei der Arbeit einfacher beherrscht werden. Entsprechende Schutzkleidung tragen. Lose Kleidung oder Schmuck nicht tragen. Lose Haare und die Kleidung fern von beweglichen Komponenten des Elektrowerkzeuges / der Maschine halten. Lose Kleidungsstücke, Schmuck oder lange Haare können durch diese Komponenten erfasst werden. Sind die Geräte für den Anschluss einer Staubabsaugung ausgelegt, sicherstellen, dass sie korrekt angeschlossen und betrieben wird. Mithilfe einer Staubabsaugung wird die Gefahr ernsthafter Körperverletzungen minimiert. Nicht zulassen, dass die bei der häufi gen Bedienung von Elektrowerkzeugen / Maschinen gewonnenen Erfahrungen zur Unachtsamkeit und Ignorierung der Sicherheitsgrundsätze führen. Das unvorsitichige Vorgehen kann blitzschnell zu Körperverletzungen führen. Elektrowerkzeuge / Maschinen gebrauchen und pfl egen Elektrowerkzeug / Maschine nicht überlasten und nur für den geplanten Einsatz gebrauchen. Ein entsprechendes Elektro- werkzeug / eine Maschine kann eine leistungsstärkere und sicherere Arbeit gewährleisten, wird das Gerät für die beabsichtigte Beanspruchung eingesetzt. Elektrowerkzeug / Maschine nicht überlasten, wenn die Ein- und Ausschaltung mit dem Steuerschalter nicht möglich ist. Kann keine Kontrolle über das Elektrowerkzeug / die Maschine mit dem Steuerschalter gewährleistet werden, stellt es eine Gefahr dar und das Gerät ist dann reparieren lassen. Stecker des Stromkabels ziehen und/oder (abbaubaren) Akku demontieren, bevor eine Einstellung, der Zubehörwechsel oder die Lagerung des Elektrowerkzeuges / der Maschine durchgeführt wird. Durch diese Sicherheitsmaßnahmen kann eine unerwartete Inbetriebnahme des Elektrowerkzeuges / der Maschine verhindert werden. Elektrowerkzeug / Maschine fern von Kindern lagern, Elektrowerkzeug / Maschine durch Personen, die in der Geräte- bedienung oder diesen Anleitungen nicht unterwiesen sind, nicht bedienen lassen. Von nicht unterwiesenen Personen bediente Elektrowerkzeuge / Maschinen stellen eine Gefahr dar. Elektrowerkzeuge / Maschinen und Zubehör ordnungsgemäß warten. Elektrowerkzeuge / Maschinen auf nicht zusammen- passende oder verklemmte Werkzeuge, beschädigte Komponenten oder sonstige Fälle kontrollieren, die Funktion des Elektrowerkzeuges / der Maschine beeinträchtigen können. Alle Schäden vor Einsatz des Elektrowerkzeuges / der Maschi- ne beheben lassen. Viele Unfälle werden durch eine mangelhafte Wartung des Elektrowerkzeuges / der Maschine herbeigeführt.20 ORIGINALANLEITUNG

Schneidwerkzeuge immer sauber und geschärft halten. Ordnungsgemäß gewartete scharfkantige Schneidwerkzeuge ver- klemmen sich selten und können bei der Arbeit besser kontrolliert werden. Nur Elektrowerkzeuge / Maschinen, Zubehör oder sonstige Anbauwerkzeuge usw. nach dieser Bedienungsanleitung ein- setzen, dabei die Art und die Bedingungen der jeweiligen Arbeit berücksichtigen. Werden Werkzeuge nicht bestimmungs- gemäß eingesetzt, kann es zu gefährlichen Situationen führen. Handgriff e und Halefl ächen immer trocken, sauber, öl- und schmierstoff frei halten. Durch verschmutzte Handgriff e und Hal- tefl ächen wird eine sichere Bedienung und Kontrolle des Elektrowerkzeuges / der Maschine bei gefährlichen Situationen unmöglich. Reparaturen Elektrowerkzeug / Maschine nur in entsprechenden Vertragswerkstätten unter Einsatz von Originalersatzteilen reparie- ren lassen. Dadurch wird eine entsprechende Arbeitssicherheit des Gerätes gewährleistet. ZUSÄTZLICHE WARNHINWEISE ZUR SICHERHEIT VON FRÄSMASCHINEN Halten Sie das Gerät an den isolierten Griff fl ächen fest, da das Gerät mit dem eigenen Netzkabel in Berührung kommen kann. Das Schneiden des „unter Spannung stehenden“ Kabels kann Metallteile der Fräsmaschine unter Spannung setzen, so- dass der Benutzer einen Stromschlag bekommt. Sichern und stützen Sie das Werkstück mittels Klemmen oder auf andere Art und Weise auf einer stabilen Plattform. Das Halten des Werkstücks mit den Händen oder anderen Körperteilen führt zu Instabilität sowie kann zum Verlust der Kontrolle führen. Bestimmung des Geräts Das Gerät ist für die Holzbearbeitung mit Schaftfräsern ausgelegt, die von der Oberseite des Werkstücks entlang seiner Ober- fl äche geführt werden. Es ist auch möglich, Holzwerkstoff e wie MDF-Platten, Spanplatten, Sperrholz usw. zu verarbeiten. Die Verarbeitung anderer Materialien als Holz und Holzwerkstoff e, wie Kunststoff e oder Metalle, ist verboten. Es ist unzulässig, das Gerät als stationäres Werkzeug oder als Antrieb für andere Werkzeuge zu verwenden. Der Benutzer haftet für alle Schäden, die durch unsachgemäßen Gebrauch des Geräts entstehen. Restrisiko Auch bei bestimmungsgemäßer Verwendung können Restrisiken auftreten, die sich nicht vermeiden lassen. Die folgenden Ge- fährdungen ergeben sich aus der Konstruktion und dem Zweck des Geräts: Kontakt mit dem rotierenden Schneidwerkzeug; Herausschleudern von Einbauwerkzeug oder dessen Teilen; Herausschleudern von Staub und Holzstücken; Einatmen von Staub, der bei der Arbeit entsteht; Gehörschäden, falls kein Gehörschutz getragen wird; Stromschlag bei Berührung nicht isolierter Teile des Gerätes. Bei Nichtbeachtung der Hinweise in der Bedienungsanleitung können weitere Gefährdungen durch unsachgemäßen Gebrauch entstehen.

ZUSÄTZLICHE SICHERHEITSHINWEISE

Halten Sie das Gerät bei der Arbeit immer an den isolierten Griff en. Das Einbauwerkzeug kann mit dem Netzkabel des Gerätes oder mit einem anderen versteckten „unter Spannung stehenden“ Kabel in Berührung kommen. Dies kann nicht isolierte Teile des Gerätes unter Spannung setzen, sodass der Benutzer einen Stromschlag bekommt. Befestigen Sie die Werkstücke immer auf einem stabilen Untergrund, z.B. einer Werkbank. Halten Sie das Werkstück niemals mit Händen, Beinen oder anderen Körperteilen fest. Die richtige Befestigung des Werkstücks verringert das Risiko, dass der Benutzer die Kontrolle über das Gerät verliert und mit beweglichen Teilen des Geräts in Berührung kommt. Bei der Bearbeitung von langen Werkstücken sollten Sie diese in der Nähe der Bearbeitungsstelle und an den Enden des Werkstücks abstützen. Lange Werk- stücke können sich unter ihrem eigenen Gewicht durchbiegen. Die Stützen müssen so positioniert sein, dass gebogene Teile der Werkstücke das Arbeitswerkzeug nicht erfassen. Verwenden Sie nur Fräsen mit einem in der Bedienungsanleitung angegebenen Schaftdurchmesser. Der Fräserschaft darf in keiner Weise verändert und an die Buchse des Geräts angepasst werden. Verwenden Sie eine Hülse und eine Mutter, die für den Schaftdurchmesser geeignet sind. Vor der Montage der Fräse ist sicherzustellen, dass seine Drehzahl der Drehzahl des Gerätes entspricht oder höher ist. Bei der Behandlung bestimmter Materialien kann Staub entstehen, der beim Einatmen gesundheitsschädlich sein kann. Verwen- den Sie beim Arbeiten immer Staubmasken. Sie sollten das Gerät nach Möglichkeit auch an die Staubabsaugung anschließen. Vor jedem Gebrauch sollten das Gerät und das Einbauwerkzeug auf Beschädigungen überprüft werden. Wird ein Schaden festge- stellt, verwenden Sie das Gerät erst dann, wenn der Schaden behoben ist. Achten Sie besonders auf das Netzkabel. Ein beschä- digtes Netzkabel kann nicht repariert werden und muss vollständig ausgetauscht werden. Der Austausch muss in der autorisierten Servicestelle durchgeführt werden. Ziehen Sie das Netzkabel immer am Stecker aus der Steckdose, niemals am Netzkabel. Tragen Sie bei der Arbeit immer persönliche Schutzausrüstung: Augenschutz, Gehörschutz, Staubmasken, Schutzkleidung mit lan- gen Ärmeln und Beinen, Handschuhe, Helm und festes Schuhwerk mit rutschfester Sohle. Lange Haare sollten gebunden werden. Alle Montage- und Einstellarbeiten müssen bei ausgeschalteter Stromversorgung des Gerätes durchgeführt werden. Der Netz- stecker des Gerätes muss aus der Steckdose gezogen sein. Vergewissern Sie sich, dass sich der Ein-/Ausschalter in der Aus- Position befi ndet, bevor Sie das Gerät an die Stromversorgung anschließen.21 ORIGINALANLEITUNG

Vergewissern Sie sich vor dem Einsatz der Fräse, dass ihre Schneidkanten frei von Beschädigungen und richtig geschärft sind. Beschädigte Schneidkanten können vom Werkstück wegspringen, zu ungleichmäßige Arbeitsergebnisse und zum Bruch der Fräse führen. Unscharfe Kanten erfordern eine erhöhte Druckkraft der Fräse auf das Werkstück, was dazu führen kann, dass das Werkstück brennt und die Fräse bricht. Verwenden Sie keine Fräsen mit einem größeren Durchmesser als das Loch in der Grundplatte. Die Fräse darf, wenn er in der Frässpindel eingebaut ist, das Absenken und Anheben des Fräsmaschinengehäuses nicht blockieren. WERKZEUGBETRIEB Vorbereitung zum Betrieb Nehmen Sie das Gerät und das Zubehör aus der Verpackung und entfernen Sie alle Teile. Es wird empfohlen, die Verpackung aufzubewahren. Sie kann während der Lagerung und des Transports des Gerätes nützlich sein. Stellen Sie sicher, dass das Gerät während aller Einstell- und Montagevorgänge vom Stromnetz getrennt ist. Der Stecker des Netzkabels ist von der Netzsteckdose abzuziehen Montage und Demontage der Fräse Warnung! Aufgrund der Verletzungsgefahr durch scharfe Kanten der Fräse muss die Montage mit Schutzhandschuhen durch- geführt werden. Vor dem Anbringen des Arbeitsaufsatzes ist die Montage der Fräse einfacher. Ist jedoch der Durchmesser der Fräse größer als das Loch im Arbeitsaufsatz, so sollte die Montage der Fräse nach dem Aufsetzen des Arbeitsaufsatzes erfolgen. Wählen Sie eine Fräse mit dem in der Tabelle der technischen Daten aufgeführten Schaftdurchmesser aus. Drücken und halten Sie die Spindelarretierungstaste und lösen Sie die Haltemutter mit einem Schraubenschlüssel. Wenn der Schaftdurchmesser der Fräse kleiner als der Durchmesser der Hülse in der Mutter ist, verwenden Sie die mitgelieferte Reduzierhülse (II). Die Mutter mit der Fräse sollte auf das Spindelgewinde aufgeschraubt werden. Ziehen Sie dann die Mutter mit dem Schlüssel fest und sicher an, während Sie die Spindelarretierung gedrückt halten (III). Demontieren Sie die Fräse in umgekehrter Reihenfolge. Montage des Arbeitsaufsatzes Die Fräsmaschine ist mit drei Arbeitsgeräten zum geraden Fräsen, Winkelfräsen und Tauchfräsen ausgestattet. Die Montage jedes Aufsatzes erfolgt durch Aufschieben auf den Körper der Fräse. Der gerade und winklige Fräsaufsatz hat ein Zahnrad, das so eingestellt werden muss, dass es sich auf der Zahnstange im Körper (IV) dreht. Der am Getriebe angebrachte Drehknopf und die am Gehäuse der Fräsmaschine angebrachte Höhenskala ermöglichen die Einstellung der Frästiefe (V). Nach Einstellen der Frästiefe den Aufsatz durch Schließen des Hebels (VI) arretieren. Der Tauchfräsaufsatz ist nicht mit einem Kettenblatt ausgerüstet, sondern sollte auf den Fräsmaschinenkörper aufgeschoben werden, sodass der Dorn innerhalb der Aufsatzklemme auf die Kerbe im Fräsmaschinenkörper (VII) triff t. Schieben Sie den Auf- satz ganz nach unten und verriegeln Sie ihn dann durch Schließen des Hebels (VIII). Achtung! Wenn das Schließen des Hebels die Befestigung nicht blockiert, ziehen Sie die Befestigungsschraube des Hebels bei geöff netem Hebel an. Bedienung des Aufsatzes für das gerade Fräsen Mit dem geraden Fräsaufsatz können Sie zwei Führungen befestigen. Führung für das Parallelfräsen und Rollenführung. Die Führungen sind am Aufsatz (IX), (X) befestigt. Beide Führungen verfügen über Einstellknöpfe, mit denen Sie die Betriebsparameter einstellen können. Vergewissern Sie sich, dass die Fräse während des Betriebs nicht mit einem Teil der Führung in Berührung kommt. Der Aufsatz ermöglicht auch die Installation eines Adapters für ein externes Staubabsaugungssystem, das während des Betriebs erzeugt wird, z. B. mittels eines Industriestaubsaugers. Der Adapter sollte am Aufsatz befestigt und mit der Schraube (XI) befestigt werden. Ziehen Sie die Schraube nicht zu fest an, um den Adapter nicht zu beschädigen. Ein Industriestaubsauger kann als Staubabsaugung eingesetzt werden. Es wird nicht empfohlen, einen Haushaltsstaubsauger zu verwenden, der nicht geeignet ist, den bei der Holzbearbeitung entstehenden Staub aufzunehmen und bei diesen Arbeiten beschädigt werden kann. Schließen Sie immer einen fl exiblen Schlauch an den Gerätanschluss an, um die Betriebsfreiheit zu gewährleisten. Verlegen Sie den Schlauch so, dass er während des Betriebs nicht mit dem Einbauwerkzeug in Berührung kommt. Wenn der Schlauchdurchmesser des Staubsaugers vom Durchmesser des Anschlusses abweicht, verwenden Sie den Adapter (separat erhältlich). Bedienung des Winkelfräsaufsatzes Die Befestigung erlaubt keinen Einbau von Führungen. Der Fräswinkel wird nach dem Lösen des Drehknopfes eingestellt. Nach dem Einstellen des Winkels den Drehknopf so anziehen, dass sich der Fräswinkel während des Betriebs nicht automatisch ändert (XII). Die am Drehknopf platzierte Skala erleichtert die Einstellung des Fräswinkels. Bedienung des Tauchfräsaufsatzes Mit dem Aufsatz können Sie eine Führung zum Parallelfräsen montieren. Lösen Sie den Verriegelungsknopf (XIII) des Führungs-22 ORIGINALANLEITUNG

adapters leicht, schieben Sie den Adapter heraus und befestigen Sie die Führung (XIV) daran. Nach dem Entriegeln des Hebels (XV) kann die Frästiefe oder der Fräshub eingestellt werden. Die Einstellung der Tiefe oder des Bewegungsbereichs ist mittels eines im Boden des Anbaugeräts angeordneten Revolverschalters sowie mittels eines an der Oberseite des Anbaugeräts angeordneten Tiefenmessgeräts möglich, wobei die Genauigkeit der Einstellungen durch einen an der Oberseite des Tiefenmessgeräts (XVI) angeordneten Mikrometerknopf gewährleistet wird. Drehzahleinstellung (XVII) Die Fräsmaschine ermöglicht eine stufenlose Drehzahlregelung innerhalb des in der Tabelle mit den technischen Daten ange- gebenen Bereichs. Die Drehzahl wird über das Einstellrad eingestellt. Je höher die angezeigte Zahl, desto höher die Drehzahl. Die Drehzahl muss entsprechend der Art des zu bearbeitenden Materials und dem Durchmesser der Fräse gewählt werden. Je kleiner der Durchmesser der Fräse und je härter das Holz, desto höher kann die Drehzahlgeschwindigkeit eingestellt werden. Es ist jedoch zu beachten, dass eine zu hohe Geschwindigkeit zum Verbrennen des Werkstücks führen kann. Es wird empfohlen, Versuche an Abfallstoff en durchzuführen. Warnung! Ändern Sie die Drehzahleinstellung nicht, während das Gerät unter Last läuft. Starten und Stoppen der Fräsmaschine Fassen Sie die Fräsmaschine vor der Inbetriebnahme mit beiden Händen an den Griff en oder an den isolierten Gehäuseteilen an und achten Sie darauf, dass die Fräsmaschine keinen Gegenstand berührt. Die Fräsmaschine wird gestartet, indem der Schalter in die Einschaltstellung I gebracht wird. Das Gerät hat einen sogenannten „Sanftanlauf“, was bedeutet, dass es die maximale oder eingestellte Drehzahl erreicht und allmählich beschleunigt. Dies schützt den Benutzer vor plötzlichem Rucken des Geräts, was zu einem Verlust der Kontrolle über das Gerät während des Anlaufs führen könnte. Lassen Sie die Fräsmaschine nach dem Start etwa 30 Sekunden lang laufen, bevor Sie fortfahren. Werden in dieser Zeit keine anormalen Symptome des Betriebs, wie z.B. erhöhte Vibrationen, erhöhte Geräusche, verdächtige Gerüche oder Rauch aus dem Gerät festgestellt, können Sie mit der Arbeit beginnen. Das Gerät wird durch Drehen des Schalters in die Position -O gestoppt. Nach dem Abschalten des Geräts kann sich die Fräse noch einige Zeit drehen. Warten Sie, bis die Rotation der Fräse vollständig zum Stillstand gekommen ist, bevor Sie das Gerät weglegen. Fräsen (XVIII) Die Drehrichtung der Spindel wird durch einen Pfeil auf der Grundplatte und am Fräskorb gekennzeichnet. Das Fräsen muss beim Außenfräsen gegen den Uhrzeigersinn und beim Innenfräsen im Uhrzeigersinn erfolgen. Dadurch wird ein Überspringen der Fräse verhindert und ein gutes Fräsergebnis gewährleistet. Die Vorschubgeschwindigkeit der Fräsmaschine sollte experimentell gewählt werden. Es wird empfohlen, Versuche an Abfällen durchzuführen, die aus dem gleichen Material wie das Werkstück bestehen. Je niedriger die Vorschubgeschwindigkeit, desto besser das Fräsergebnis. Eine zu langsame Geschwindigkeit kann jedoch zum Verbrennen des Werkstücks führen, was dauer- hafte Flecke verursacht kann. Tipps zum Fräsen Beim Fräsen sollte die Fräsmaschine mit gleichmäßiger Geschwindigkeit und mit gleichmäßigem Vorschub geführt werden. Je gleichmäßiger der Vorschub, desto höher die Fräsqualität. Vermeiden Sie es, mit einer Fräse auf das Werkstück zu schlagen. Lassen Sie die Fräsmaschine die eingestellte Drehzahl erreichen und beginnen Sie erst dann mit dem Fräsen. Wenn Sie mit dem Fräsen fortfahren müssen, führen Sie die Fräsmaschine mit voller Geschwindigkeit in den Schnitt ein. Dadurch wird verhindert, dass die Fräse in das Werkstück einklemmt.

WARTUNG UND INSPEKTIONEN
