ELITE 14 PRF0116536A - απορροφητήρας ELICA - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Απορροφητήρας απαγωγής/ανακύκλωσης
Μάρκα	Elica
Μοντέλο	ELITE 14 PRF0116536A
Τάση τροφοδοσίας	220-240 V
Συχνότητα	50 Hz
Ισχύς φωτισμού	3 W
Τύπος λαμπτήρα	LED ή αλογόνου (E14, 3 W)
Βάση	E14
Αριθμός ταχυτήτων	3 ταχύτητες + διακοπή
Έκδοση χρήσης	Απαγωγής (εξωτερική απαγωγή) ή ανακύκλωσης (με φίλτρο άνθρακα)
Ελάχιστη απόσταση εγκατάστασης (ηλεκτρική κουζίνα)	50 cm
Ελάχιστη απόσταση εγκατάστασης (κουζίνα αερίου ή μικτή)	65 cm
Συχνότητα καθαρισμού φίλτρου λίπους	Μία φορά το μήνα
Συχνότητα αλλαγής φίλτρου άνθρακα	Κάθε 4 μήνες το μέγιστο
Υλικό φίλτρου λίπους	Μεταλλικό (αλουμίνιο ή ατσάλι)
Διάμετρος σύνδεσης απαγωγής	Ίδια με τη φλάντζα σύνδεσης (δεν διευκρινίζεται, συνήθως 120 ή 150 mm)
Ενεργειακή κατανάλωση	Δεν προσδιορίζεται
Στάθμη θορύβου	Δεν προσδιορίζεται
Βάρος	Δεν προσδιορίζεται
Διαστάσεις (Π x Β x Υ)	Δεν προσδιορίζονται

Συχνές ερωτήσεις - ELITE 14 PRF0116536A ELICA

Πώς να εγκαταστήσετε τον απορροφητήρα Elica ELITE 14;

Τηρήστε τις ελάχιστες αποστάσεις: 50 cm πάνω από ηλεκτρική κουζίνα, 65 cm για αέριο ή μικτή. Ακολουθήστε τις οδηγίες συναρμολόγησης. Βεβαιωθείτε ότι η πρίζα είναι προσβάσιμη μετά την εγκατάσταση.

Ποια είναι η διαφορά μεταξύ της έκδοσης απαγωγής και ανακύκλωσης;

Στην έκδοση απαγωγής, ο αέρας αποβάλλεται προς τα έξω μέσω αγωγού. Στην έκδοση ανακύκλωσης, ο αέρας ανακυκλώνεται αφού περάσει από φίλτρο ενεργού άνθρακα, το οποίο πρέπει να εγκατασταθεί εάν ο απορροφητήρας δεν είναι εξοπλισμένος εξαρχής.

Πώς να καθαρίσετε το φίλτρο λίπους;

Το μεταλλικό φίλτρο καθαρίζεται μία φορά το μήνα στο χέρι με μη επιθετικό απορρυπαντικό ή στο πλυντήριο πιάτων σε χαμηλή θερμοκρασία (γρήγορος κύκλος). Οποιοσδήποτε αποχρωματισμός δεν επηρεάζει την αποτελεσματικότητα.

Πότε να αλλάξετε το φίλτρο ενεργού άνθρακα;

Το φίλτρο άνθρακα πρέπει να αντικαθίσταται κάθε 4 μήνες το μέγιστο, ή νωρίτερα εάν η χρήση είναι εντατική. Δεν μπορεί να καθαριστεί ούτε να αναγεννηθεί.

Πώς να αντικαταστήσετε τον λαμπτήρα του απορροφητήρα;

Αποσυνδέστε τον απορροφητήρα, αφήστε τον να κρυώσει, αφαιρέστε τη σχάρα εισαγωγής αέρα, στη συνέχεια αντικαταστήστε τον ελαττωματικό λαμπτήρα με έναν νέο τύπου E14, 3 W, 230 V. Τοποθετήστε ξανά τη σχάρα.

Τι να κάνετε εάν ο απορροφητήρας δεν λειτουργεί καθόλου;

Ελέγξτε την τροφοδοσία (πρίζα, ασφαλειοδιακόπτης). Βεβαιωθείτε ότι το φις είναι σωστά συνδεδεμένο. Εάν τίποτα δεν ανάβει, επικοινωνήστε με την υποστήριξη.

Ο απορροφητήρας κάνει θόρυβο, είναι φυσιολογικό;

Ένας θόρυβος αερισμού είναι φυσιολογικός ειδικά σε υψηλή ταχύτητα. Εάν ο θόρυβος γίνει ασυνήθιστος, ελέγξτε ότι ο αγωγός εξαγωγής δεν είναι φραγμένος και ότι τα φίλτρα είναι καθαρά.

Μπορείτε να χρησιμοποιήσετε τον απορροφητήρα χωρίς φίλτρο άνθρακα σε έκδοση ανακύκλωσης;

Όχι, το φίλτρο άνθρακα είναι απαραίτητο για τη συγκράτηση οσμών στην ανακύκλωση. Εάν ο απορροφητήρας χρησιμοποιείται σε έκδοση απαγωγής, το φίλτρο άνθρακα πρέπει να αφαιρεθεί.

Τι τύπο βιδών να χρησιμοποιήσω για την εγκατάσταση;

Χρησιμοποιήστε μόνο τις βίδες που παρέχονται με το προϊόν. Εάν δεν παρέχονται, αγοράστε βίδες κατάλληλες για το υλικό του τοίχου, τηρώντας το μήκος που αναφέρεται στον οδηγό εγκατάστασης.

Πού μπορώ να βρω το πλήρες εγχειρίδιο χρήσης;

Το πλήρες εγχειρίδιο είναι διαθέσιμο δωρεάν σε μορφή PDF στην ιστοσελίδα notice-facile.com ή στην ιστοσελίδα του κατασκευαστή Elica.

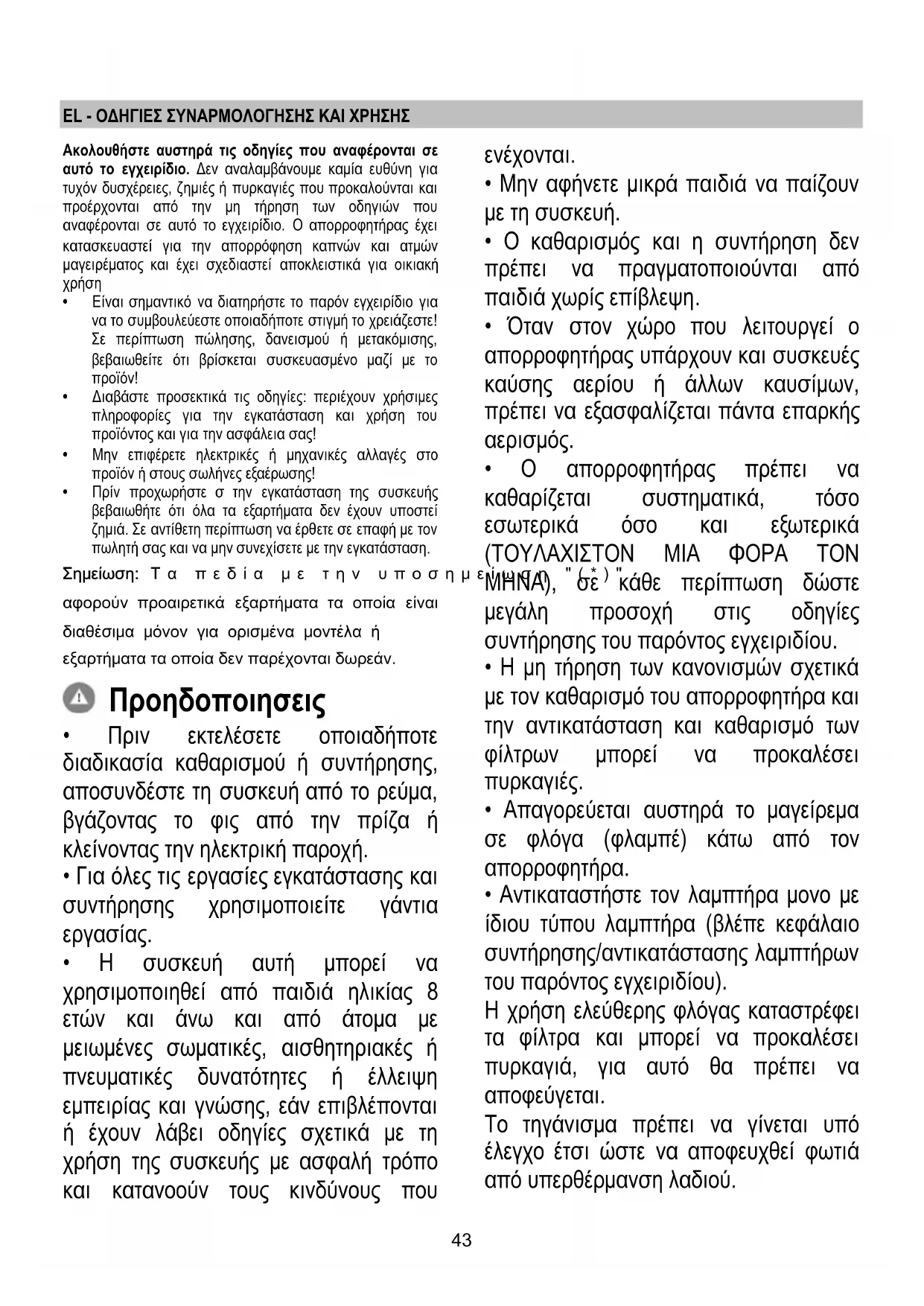

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ELITE 14 PRF0116536A ELICA

Σημείωση: Τα πεδία με την υποσημείωση αφορούν προαιρετικά εξαρτήματα που είναι διαθέσιμα μόνο για ορισμένα μοντέλα. Τα εξαρτήματα δεν παρέχονται δωρεάν.

Προσοχή

Πριν εκτελέσετε οποιαδήποτε διαδικασία καθαρισμού ή συντήρησης, αποσυνδέστε τη συσκευή από το ρεύμα, βγάζοντας το φις από την πρίζα ή κλείνοντας την ηλεκτρική παροχή. - Για όλες τις εργασίες εγκατάστασης και συντήρησης χρησιμοποιείτε γάντια εργασίας. Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και από άτομα με μειωμένες σωματικές, αισθητηριακές ή πνευματικές δυνατότητες ή έλλειψη εμπειρίας και γνώσης, εάν επιτηρούνται ή έχουν λάβει οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλή τρόπο και κατανοούν τους κινδύνους που

ενέχονται.

Μην ανάβετε τη μικρή γκάμα να ανάψει με οθόνη. Ο καπνός και η οσμή δεν πρέπει να φαγμυτιούνται από ταιχωριβειχύν. Όταν στον χώρο του λέι ουργεί η ο απορροφητήρας υπάρχουν και συσκευές καύσης αερίου ή άλλων καυσίμων, πρέπει να εξασφαλίζεται πάντα επαρκής αερισμός. Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά, τόσο εσωτερικά όσο και εξωτερικά (τουλάχιστον μία φορά τον μήνα), με ιδιαίτερη προσοχή στις οδηγίες συντήρησης του παρόντος εγχειριδίου. Η τήρηση των κανόνων σχετικά με τον καθαρισμό του απορροφητήρα και την αντικατάσταση και καθαρισμό των φίλτρων πρέπει να προκαλεί πυρκαγιές. - Απαγορεύεται αυστηρά το μαγείρεμα σε φλόγα (φλαμπέ) κάτω από τον απορροφητήρα. - Αντικαταστήστε τον λαμπτήρα μόνο με ίδιου τύπου λαμπτήρα (βλέπε κεφάλαιο συντήρησης/αντικατάστασης λαμπτήρων του παρόντος εγχειριδίου).

Η χρήση δεν επαρκής ουάς καταστρέφει τα για ρικά και μπορεί να προκαλέσει πυρκαγιά, για αυτό θα πρέπει να αποφεύγεται.

Το τζάμι πρέπει να είναι υπό ελεγχόμενη πίεση έτσι ώστε να αποφευχθεί φωτιά από υπερθέρμανση λαδιού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν η μονάδα δεν είναι σε λειτουργία, τα προστατευτικά του απορροφητήρα μπορεί να είναι ζεστά.

Μην ενεργείτε σε οποιοδήποτε ηλεκτρικό δέλτα εάν δεν έχει ολοκληρωθεί η εγκατάσταση.

• Πρέπει να τηρούνται όλοι οι ισχύοντες τοπικοί κανόνες για τα τεχνικά μέτρα και τα μέτρα ασφαλείας της εκκένωσης των κλινών. Ο αέρας του απορροφητήρα δεν πρέπει να κατευθύνεται σε άτομο που χρησιμοποιείται για την εκκένωση καπνών που παράγονται από οικιακές συσκευές ή άλλου είδους καπνού. Μην προσπαθήσετε να ανάψετε τον απορροφητήρα χωρίς σωστά τοποθετημένο φίλτρο, γιατί ενέχει κίνδυνο ηλεκτροπληξίας. Μην χρησιμοποιείτε ποτέ τον απορροφητήρα αν δεν είναι σωστά τοποθετημένο το αλουμινένιο φίλτρο! Μην χρησιμοποιείτε ποτέ τον απορροφητήρα ως στήριγμα, εκτός αν αναφέρεται ρητά στο εγχειρίδιο. Χρησιμοποιείτε μόνο τις βίδες στερέωσης που παρέχονται με το προϊόν εγκατάστασης ή, αν δεν παρέχονται, προμηθευτείτε τις σωστές βίδες. Χρησιμοποιείτε το σωστό μέγεθος βιδών, όπως ορίζεται στις οδηγίες εγκατάστασης. Σε περίπτωση αμφιβολίας, συμβουλευτείτε ένα εξουσιοδοτημένο κέντρο εξυπηρέτησης.

ΠΡΟΣΟΧΗ!

Εάν η εγκατάσταση βιδών και στηριγμάτων στερέωσης δεν γίνει σύμφωνα με τις οδηγίες, μπορεί να προκύψουν κίνδυνοι ηλεκτρικής φθοράς. Να χρησιμοποιείται με προγραμματιστή, χρονόμετρο, εξωτερικό τηλεχειριστήριο ή οποιαδήποτε άλλη συσκευή που ενεργοποιείται αυτόματα.

Αυτή η συσκευή φέρει σήμανση σύμφωνα με την οδηγία 2012/19/EC σχετικά με τα απορριπτόμενα ηλεκτρικά και ηλεκτρονικά είδη (WEEE).

Εξασφαλίζοντας ότι το προϊόν αυτό απορρίπτεται σωστά, θα βοηθήσετε στην πρόληψη δυνητικών επιπτώσεων για το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα μπορούσαν να δημιουργηθούν από τον ακατάλληλο χειρισμό αυτού του προϊόντος ως απόρριμμα.

Το σύμβολο πάνω στο προϊόν, ή στα έγγραφα συνοδεύουν το προϊόν, υποδεικνύει ότι αυτή η συσκευή δεν μπορεί να θεωρηθεί οικιακό απόρριμμα. Αντί για αυτό, πρέπει να παραδοθεί στο κατάλληλο σημείο περισυλλογής για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών

ειδών. Η απόρριψή του πρέπει να πραγματοποιηθεί τηρώντας την τοπική νομοθεσία για τη διάθεση των απορριμμάτων.

Για περισσότερες πληροφορίες σχετικά με την επεξεργασία, την περισυλλογή και την ανακύκλωση αυτού του προϊόντος, παρακαλούμε επικοινωνήστε με το αρμόδιο γραφείο της τοπικής αυτοδιοίκησης, την τοπική υπηρεσία αποκομιδής οικιακών απορριμμάτων ή το κατάστημα όπου αγοράσατε αυτό το προϊόν.

Η συσκευή έχει σχεδιαστεί, δοκιμαστεί και κατασκευαστεί σύμφωνα με την:

Ασφάλεια: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Επίδοση: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Προτείνεται να ρυθμίσετε τον απορροφητήρα στη χαμηλότερη ταχύτητα όταν αρχίζετε το μαγείρεμα και να τον αφήνετε για λίγα λεπτά μετά το τέλος του μαγειρέματος. Αυξήστε την ταχύτητα μόνο σε περιπτώσεις μεγάλης συγκέντρωσης καπνού και ατμού και χρησιμοποιήστε την ενισχυμένη ταχύτητα μόνο σε ακραίες καταστάσεις. Αντικαταστήστε το φίλτρο ενεργού άνθρακα όταν χρειάζεται για να διατηρηθεί μια καλή απόδοση της μείωσης της οσμής. Καθαρίστε το φίλτρο αλουμινίου όταν χρειάζεται για να διατηρηθεί μια καλή απόδοση του φίλτρου αλουμινίου. Χρησιμοποιήστε τη μέγιστη διάμετρο του συστήματος των οπών εξαερισμού που υποδεικνύεται στο εγχειρίδιο αυτό, ώστε να βελτιστοποιηθεί η απόδοση και να ελαχιστοποιηθεί ο θόρυβος.

Χρήση

Ο απορροφητήρας έχει κατασκευαστεί κατά τέτοιο τρόπο ώστε να μπορεί να χρησιμοποιηθεί είτε ως απορροφητήρας εσωτερικής εκκένωσης (με απαγωγή) είτε ως τύπος φιλτραρίσματος εσωτερικής ανακύκλωσης.

Έκδοση εξαερισμού

Σε αυτή την περίπτωση οι ατμοί αποβάλλονται στο εξωτερικό περιβάλλον μέσω ενός ειδικού αγωγού εξαερισμού που συνδέεται με το δακτύλιο σύνδεσης που βρίσκεται στο πάνω μέρος του απορροφητήρα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Ο αγωγός εξαερισμού δεν παρέχεται και πρέπει να αγοραστεί.

Η διάμετρος του αγωγού εξαερισμού πρέπει να είναι αντίστοιχη με τη διάμετρο του δακτυλίου σύνδεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Εάν ο απορροφητήρας έχει φίλτρο ενεργού άνθρακα, τότε

αυτό πρέπει να αφαιρεθεί.

Συνδέστε τον απορροφητήρα με τους σωλήνες εκκένωσης και τοποθετήστε τον πάνω στον τοίχο με διάμετρο αντίστοιχη της εξόδου αέρα.

Χρησιμοποιήστε έναν αγωγό όσο το δυνατόν μικρότερου μήκους. Χρησιμοποιήστε έναν αγωγό με όσο το δυνατόν λιγότερες γωνίες (ελάχιστη γωνία: 90°! Αποφύγετε τραχιές αλλαγές της διατομής του αγωγού.

Προσοχή! Εάν ο απορροφητήρας είναι εξοπλισμένος με φίλτρο άνθρακα, τότε αυτό πρέπει να αφαιρεθεί.

Έκδοση φιλτραρίσματος

Το φίλτρο αφαιρεί τα λίπη και τις μυρωδιές από τον εξαγόμενο αέρα πριν διοχετευτεί στο εσωτερικό του δωματίου μέσω της επάνω σχάρας.

Προκειμένου να χρησιμοποιήσετε τον απορροφητήρα σε αυτό τον τύπο, πρέπει να εγκαταστήσετε ένα σύστημα προστασίας φιλτραρίσματος, βασισμένο στον ενεργό άνθρακα.

Προσοχή! Εάν ο απορροφητήρας είναι με φίλτρο άνθρακα, το φίλτρο πρέπει να παραγγελθεί και να τοποθετηθεί.

Εγκατάσταση

Η ελάχιστη απόσταση μεταξύ της επιφάνειας της βάσης και του κάτω μέρους του απορροφητήρα κουζίνας δεν πρέπει να είναι μικρότερη των 50 εκ. στην περίπτωση ηλεκτρικής κουζίνας και των 65 εκ. στην περίπτωση κουζίνας υγραερίου ή μικτών.

Εάν οι οδηγίες εγκατάστασης για βάση ή εστία αερίου καθορίζουν μια μεγαλύτερη απόσταση, πρέπει να την τηρήσετε.

Ηλεκτρική σύνδεση

Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα, τοποθετημένη στο εσωτερικό του απορροφητήρα. Εάν παρέχεται η τροφοδοσία, συνδέστε τον απορροφητήρα με παροχή ρεύματος, σύμφωνα με τους προβλεπόμενους κανόνες, πρέπει να βρίσκεται σε προσιτή ζώνη, πριν και μετά την εγκατάσταση. Εάν δεν παρέχεται η τροφοδοσία (προβλεπόμενη σύνδεση απευθείας με το ρεύμα) ή η τροφοδοσία δεν είναι σε προσβάσιμη ζώνη, πριν και μετά την εγκατάσταση, εγκαταστήστε έναν διπολικό διακόπτη ώστε να τηρεί τους κανόνες ασφαλείας που εξασφαλίζουν την ολοκληρωμένη αποσύνδεση του συστήματος σε περίπτωση υπέρτασης (κατηγορίας ΙΙ), σύμφωνα με τις οδηγίες και τους κανόνες εγκατάστασης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Συνδέστε το σύστημα του απορροφητήρα με την ηλεκτρική εγκατάσταση και βεβαιωθείτε για την ορθή του λειτουργία, ελέγχετε πάντοτε εάν το καλώδιο σύνδεσης είναι σωστά συνδεδεμένο.

Ο απορροφητήρας είναι εξοπλισμένος με ηλεκτρικό καλώδιο

τροφοδοσίας. Σε περίπτωση φθοράς του καλωδίου, ζητήστε το από την υπηρεσία τεχνικής βοήθειας.

Εγκατάσταση

Πριν να αρχίσετε την εγκατάσταση:

Ελέγξτε ότι το προϊόν που αγοράσατε έχει το κατάλληλο μέγεθος για τον προβλεπόμενο χώρο εγκατάστασης. Για να αφαιρέσετε, δείτε επίσης τις σχετικές παραγράφους. Αφαιρέστε το φίλτρο ενεργού άνθρακα, εάν παρέχονται (δείτε επίσης σχετική παράγραφο). Αυτό είναι απαραίτητο μόνο εάν θέλετε να χρησιμοποιήσετε τον απορροφητήρα με τον τύπο φιλτραρίσματος. Ελέγξτε (για την μεταφορά της συσκευής) ότι δεν υπάρχει άλλο προεξέχον υλικό μέσα στον απορροφητήρα (π.χ. τακάκια βίδες, εγγυήσεις, κλπ.), αφαιρέστε τα και κρατήστε τα.

Το συγκεκριμένο είδος απορροφητήρα πρέπει να είναι στερεωμένο είτε σε τοίχο είτε σε άλλο είδος υποστήριξης.

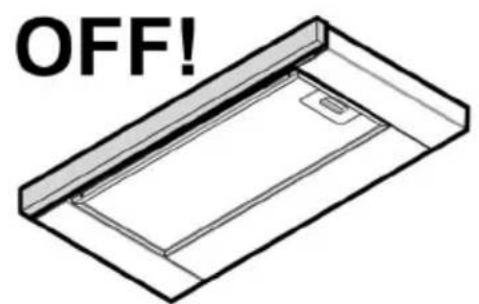

Λειτουργία

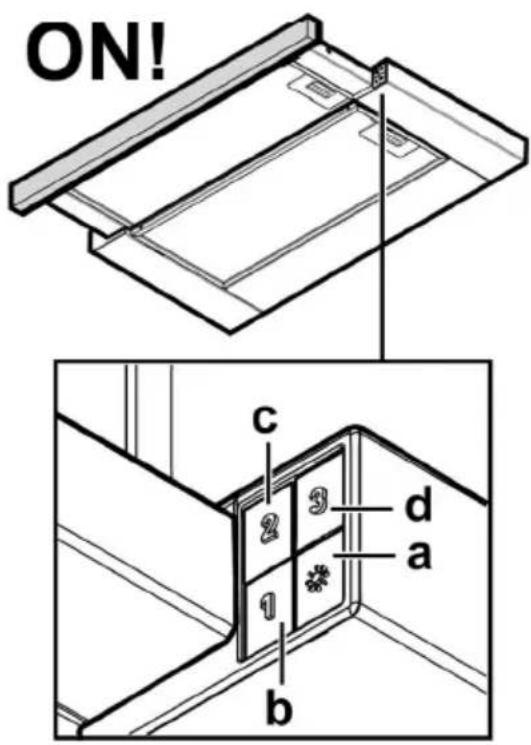

Ο απορροφητήρας είναι εξοπλισμένος με πίνακα ελέγχου που έχει τη δυνατότητα ελέγχου ταχυτήτων και με διακόπτη φωτισμού για να ελέγχετε το φως στην μαγειρική ζώνη.

α. Διακόπτης φωτός ON/OFF. β. Διακόπτης ON/OFF και επιλογή ταχύτητας 1 γ. Επιλογή ταχύτητας 2 δ. Επιλογή ταχύτητας 3

Συντήρηση

Καθαρισμός

Για τον καθαρισμό χρησιμοποιείστε ΑΠΟΚΛΕΙΣΤΙΚΑ ένα υγρό πανί ή ουδέτερα υγρά απορρυπαντικά. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΡΓΑΛΕΙΑ Η ΜΕΣΑ ΚΑΘΑΡΙΣΜΟΥ!

ΑΠΟΡΡΥΠΑΝΤΙΚΑ ΧΡΟΝΟΥ ΔΙΑΛΥΤΙΚΩΝ ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!

Φίλτρο για τα λίπη

Εικ. 10-21

Συγκρατεί τα σωματίδια που προέρχονται από τον αέρα.

Πρέπει να καθαρίζεται για μια φορά τον μήνα με απορρυπαντικά που δεν χαράσσουν, είτε στο χέρι είτε στο πλυντήριο πιάτων, το οποίο πρέπει να ρυθμιστεί σε χαμηλή θερμοκρασία και σύντομο κύκλο. Με το πλύσιμο στο πλυντήριο πιάτων, το φίλτρο για τα λίπη μπορεί να χάσει το χρώμα του αλλά αυτό δεν μεταβάλλει τις ιδιότητες φιλτραρίσματος.

Για να βγάλετε το φίλτρο για τα λίπη τραβήξτε τη λαβή από το υποδοχέα.

Φίλτρο άνθρακα (μόνο για τον τύπο φιλτραρίσματος)

Εικ.20

Απόρροια της διαφορετικής οσμής που προέρχεται από τα μαγειρεία.

Ο καθαρισμός του έργου αέρα συντελείται λίγο πριν από την παρατήρηση, ανάλογα με τον τύπο του μαγέρικου και την οικειότητα καθαρισμού του φίλτρου για ταλείν.

Σε κάθε περίπτωση είναι απαραίτητη η αντικατάσταση του φίλτρου τουλάχιστον κάθε τέσσερις μήνες.

Το φίλτρο άνθρακα μπορεί να πλυθεί και να ανανεωθεί.

Αφαιρέστε το φίλτρο από τη συσκευή.

Προσπαθήστε ένα ιατρικό ανθρακικό ανά λεύκα και συνωδότε το έον απόρροεπήνυμα.

Επανασυνδέστε το φίλτρο στη συσκευή.

Αντικατάσταση λαμπών

Αποσυνδέστε το εξάρτημα αναρρόφησης από το ηλεκτρικό ρεύμα.

Προσοχή! Πριν από την τοποθέτηση, βεβαιωθείτε ότι οι επιφάνειες είναι καθαρές.

Βγάλτε τελείως το φίλτρο.

Πριν την εισαγωγή στον χώρο όπου βρίσκονται άλατα, φορέστε προστατευτικά γυαλιά.

Απαιρείται το κατάλλημο σύστημα εξαερισμού για την απομάκρυνση των (οσμών/αναθυμιάσεων) του χώρου:

Λαμπτήρας	Ioχύς (W)		Βύσμα
	3		E14
Τάση (V)		Διαστάσεις (mm)
230		55 (Mήκος Κέντρου Φωτός)
Κωδικός ILCOS D (σύμφωνα με τον IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Επανατοποθετήστε τα φίλτρα στη συσκευή.

Σε περίπτωση που ο φωτισμός δεν λειτουργεί, ελέγξτε για την σωστή τοποθέτηση των λαμπών στις θέσεις τους πριν καλέσετε την τεχνική βοήθεια.
