Ürün Tipi	Emişli/Filtreli Davlumbaz
Marka	Elica
Model	ELITE 14 PRF0116536A
Besleme Gerilimi	220-240 V
Frekans	50 Hz
Aydınlatma Gücü	3 W
Ampul Tipi	LED veya halojen (E14, 3 W)
Duy	E14
Hız Sayısı	3 hız + durdurma
Kullanım Versiyonu	Emişli (dış tahliye) veya filtreli (kömür filtreli geri dönüşüm)
Minimum Kurulum Mesafesi (elektrikli ocak)	50 cm
Minimum Kurulum Mesafesi (gaz veya karma ocak)	65 cm
Yağ Filtresi Temizleme Sıklığı	Ayda bir kez
Karbon Filtre Değiştirme Sıklığı	En fazla 4 ayda bir
Yağ Filtresi Malzemesi	Metal (alüminyum veya çelik)
Tahliye Bağlantı Çapı	Bağlantı flanşıyla aynı (belirtilmemiş, genellikle 120 veya 150 mm)
Enerji Tüketimi	Belirtilmemiş
Ses Seviyesi	Belirtilmemiş
Ağırlık	Belirtilmemiş
Boyutlar (G x D x Y)	Belirtilmemiş

Sık sorulan sorular - ELITE 14 PRF0116536A ELICA

Elica ELITE 14 davlumbaz nasıl kurulur?

Minimum mesafelere uyun: elektrikli ocağın üzerinde 50 cm, gaz veya karma ocak için 65 cm. Verilen montaj talimatlarını izleyin. Kurulumdan sonra duvar prizinin erişilebilir olduğundan emin olun.

Emişli ve filtreli versiyon arasındaki fark nedir?

Emişli versiyonda hava bir kanal aracılığıyla dışarıya tahliye edilir. Filtreli versiyonda hava, aktif karbon filtreden geçtikten sonra geri dönüştürülür; davlumbaz orijinal olarak donanımlı değilse bu filtrenin takılması gerekir.

Yağ filtresi nasıl temizlenir?

Metal filtre ayda bir kez elde agresif olmayan bir deterjanla veya düşük sıcaklıkta bulaşık makinesinde (hızlı program) temizlenir. Olası renk değişikliği verimliliğini etkilemez.

Aktif karbon filtre ne zaman değiştirilir?

Karbon filtre en fazla 4 ayda bir veya kullanım yoğunsa daha erken değiştirilmelidir. Temizlenemez veya yenilenemez.

Davlumbaz ampulü nasıl değiştirilir?

Davlumbazı fişten çekin, soğumaya bırakın, emiş ızgarasını çıkarın, ardından arızalı ampulü E14, 3 W, 230 V tipi yeni bir ampulle değiştirin. Izgarayı geri takın.

Davlumbaz hiç çalışmıyorsa ne yapmalı?

Elektrik bağlantısını kontrol edin (priz, devre kesici). Fişin doğru takıldığından emin olun. Hiçbir şey yanmıyorsa, satış sonrası servisi ile iletişime geçin.

Davlumbaz ses çıkarıyor, bu normal mi?

Havalandırma sesi özellikle yüksek hızda normaldir. Ses anormal hale gelirse, tahliye kanalının tıkalı olmadığını ve filtrelerin temiz olduğunu kontrol edin.

Filtreli versiyonda karbon filtre olmadan davlumbaz kullanılabilir mi?

Hayır, karbon filtre geri dönüşüm versiyonunda kokuları tutmak için gereklidir. Davlumbaz emişli versiyonda kullanılıyorsa karbon filtre çıkarılmalıdır.

Kurulum için hangi tip vida kullanılmalı?

Sadece ürünle birlikte verilen vidaları kullanın. Verilmediyse, duvar malzemesine uygun ve montaj kılavuzunda belirtilen uzunlukta vidalar satın alın.

Tam kullanım kılavuzu nerede bulunur?

Tam kılavuz, notice-facile.com sitesinde veya Elica üreticisinin sitesinde ücretsiz PDF formatında mevcuttur.

KULLANIM KILAVUZU ELITE 14 PRF0116536A ELICA

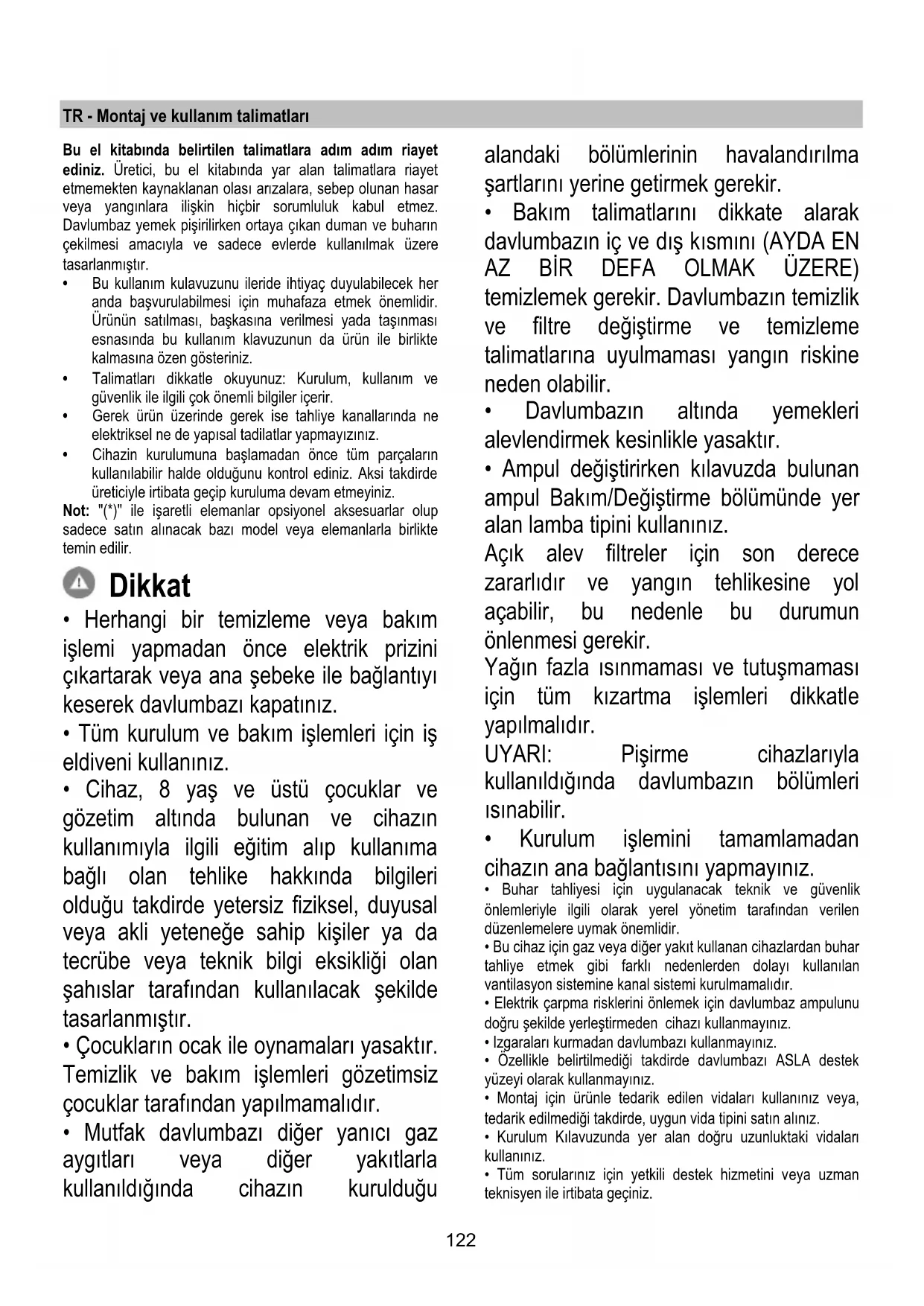

Bu el kitabinda belirtilen talimatlara adim adim riayet ediniz. Üretici, bu el kitabinda yar alan talimatlara riayet etmemekten kaynaklanan olasi arizalara, sebep olunan hasar veya yanginlar iliskin hiçbir sorumluluk kabul etmez. Davlumbaz yemek pişirilirken ortaya çikan duman ve buharin seksilmesi amaciyla ve sadece evlerde kullanilmak üzere tasarlanmistir.

• Bu kullanim kulavuzunu ileride ihtiyaç duylabilecek heranda basvurulabilmesi icin muhafaza etmek onemlidir. Ürün sunsatilmasi, baskasina verilmesi yada tasinması esnasinda bu kullanim klavuzunun da ürün ile birlikte kalmasina ozen gosteriniz.
• Talimatlari dikkatle okuyunuz: Kurulum, kullanim ve güvenlik ile ilgili;cok onemli bilgiler icerir.
• Gerek ürün uzerinde,gerek iseh蒂hlye kanallarinda ne elektriksel ne de yapisal tadilatlar yapmayiziniz.
  Cihazin kurulumunasciousan once tum parçalarin kullanilabilir halde oldugunu kontrl ediniz. Aksi takdirde üreticyle irtibataGPC Kuruluma devam etmeyiniz.

Not: (^*) ile isaretli elemanlar opsiyonel aksesuarlar olup sadece satin alinacak bazimodel veya elemanlarla birlikte temin edilir.

Dikkat

Herhangi bir temizleme veya bakim islemi yapmadan once elektrik prisini seksartarak veya ana sebeke ile baglantiyi keserek davlumbazi kapatiniz.
- Tüm kurulum ve bakim ilemleri icin is eldiveni kullanınüz.
Cihaz, 8 yaş ve üstü;cocuklar ve gozetim altinda bulunan ve cihazın kullanımlıyla ilgili erfolim alip kullanıma®, Oldugu takdirde yetersiz fiziksel,duyusal veya akli yeteneş eahip kılıer ya datecrube veya teknik bilgi eksikligi olan Şah—islar tarafindan kullanilacak sekilde tasarlanmistr.
- Çocukların oçak ile oynamaları)yasıktı. Temizlik vebakimislelere gozetimsiz;cocuklar tarafindan yapilmamalidir.
- Mufak davlumbazi diger yanici gaz aygtilari veya diger yaktlarla kullanildiinda cihazin kuruldugu

alandaki bolumlerin havalandirilmasartlarini yerine getirmek gerekir.

• Bakim talimatlarin dikkate alarak davlumbazin ic ve dis kismini (AYDA EN AZ BIR DEFA OLMAK ÜZERE) temizlemek gerekir. Davlumbazin temizlik ve filtreete degistirme ve temizlemet talimatlarina uyulmaması yangın riskineneden olabilir.
  Davlumbazin altinda yemekleri alevlendirmek kesinlikle)yasaktir.
• Ampul degişirken kilavuzda bulunan ampul Bakim/Değişirme böllumunde yer alan lamba tipini kullanınüz.

Açık alev filtrler iar son derece zararlıdir ve yangın tehlikesine yol acabilitir, bu nedenle bu durumun önlomensi gerekir.

Yaqin fazla isinmaması ve tutusmaması icin:tüm kizartma islemleri dikkatleyapilmaldir.

UYARl: Pişirme cihazlarıyla kullanıldiğindadavlumbazin bolümleri isinabilir.

Kurulum islemini tamamlamadan cihazin ana baglantisini yapmayiniz.

• Buhar tahiyesi icin uygulanacak teknik ve guvenlik onlemleriyle ilgili olarak yerel yonetim tarafindan verilen duzenlemelere uymak onemlidir.
• Bu cihaz icin gaz veya diger yakit kullahan cihazlardan buhar tahiye etmek gibi farkl nedenlerden dolayi kullanlanvantilasyon sisteme kanal sistemi kurulmamaldir.
• Elektrik carpma risklerini onlemek icin davlumbaz ampulunu dokru sekilde yerlestirmeden cihazi kullanmayiniz.
• Izgaralari kurmadan davlumbazi kullanmayiniz.
• Ozellikle belirtilmediigi takdirde davlumbazi ASLA destek yüzeyi olarak kullanmayiniz.
• Montaj icin urunle tedarik edilen vidalari kullaniniz veya, tedarik edilmedigi takdirde, uygun vida tipini satin aliniz.
• Kurulum Kilavuzunda yer alanDOGRU uzunluktaki vidalan kullaniniz.
• Tüm sorulariniz icin yetkili destek hizmetini veya uzman tekniysen ile irtibataGPCINIZ.

DIKKAT!

• Kilavuzda yer alan talimatlara uygun sekilde vida ve sabitleme aygtilarinin yerleşirilmemesi elektrisel sehlikere neden olabilir.
• Bir programlama cihazi, zamanlama cihazi, ayir uzaktan kumanda veya otomatik olarak devreye giren herhangi baska bir donanimla birlkke kullanmayin.

Bu cihaz, 2012/19/EC sayili Avrupa Atik Elektrik ve Elektronik Ekipman Yonergesi (WEEE) uyarinca isaretlenmistir. Bu urunun uygun bir sekilde atilmasini sagladiginiz takdirde,减免ve insan saigi acisindan soz konusu urunun uygunsuz bir sekilde isleme tabi tutulmasi sonucu ortaya cikabilecek olasi olumsuz etkileri onlemis olacaksiniz.

Urun ya da urun ile beraber verilen belgeler uzerinde bulunan

■ sembolü, bu cihazın eysel bir atik olarak*görülmemesi gerektiğine,isaret eder.Cihaz,butip elektrklivelektronik cihazlarin atildigi donusumluploma noktasina teslim edilmelidir.Atiklari yok etme islemi,atik yok etme konusunda cevreile ilgili mevcut yerel duzenlemeler dokultusundaGPCkelestirilmelidir.

Bu urünun geri donusüm kosullari hakkinda ayrintü bilgi icin, hudutlari icinde bulundugunuz belediyenin ilgili dairesine, atik yok etme servisine veya urünün saticisina danisin.

Bu aygit asagida belirtilenlere gore tasaranmis, test edilmis ve ureilmistir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Çevre üzerine etkiyi azaltmak amacıyla.Doğrubir kullanım icin oneriler: Pisirmeye baslarken davlumbazi minimum hizda ÇALISTIRINIZ ve pişirme islemi bittikten sonra birkaç dokika daha calisir konumda birakiniz. Hizi yalınizca fazla miktarda duman ve buhar varsa artiriniz ve takviye hizi(lari) yalinizca uç durumlarda kullanı. Iyi bir koku azaltma etkinliginin korunması icin gerektiginde karbon filtreyi(leri)dehyigitiriniz. Iyi bir yapfiltresi etkinliginin korunması icin gerektiginde yag filtresini(lerini) temizleyiniz. Etkinligini optimize etmek ve gürultüyu enduşuk seviyeye indirmek icin bu kullanim kulavuzunda belirtilen maksimumkananal sistemi capini kullanız.

Kullanim

Davlumbaz, havayi disari atici veya filtr edici model olarak tasarlanmistir.

Aspire eden versiyon

Yemek buharları, böglantı falanjina sabitlenmş bir tahiye

borusu saysinde disariya attilirar.

UYARI:

Tahliye borusu ürün ile birlikte tedarik edilmez. Ayrica satin alınmaldir.

Tahliye borusunun capi baglanti halkasinin capina esit olmalidir.

UYARI:

Eger davlumbazin karbon filtrleri var ise bunlar cikartilmaldir.

Davlumbazi duvardaki Çişis borularina ve ağizlarina baglayiniz. Diametre hava Çişisyla ayın olmalidir (baglanti halkası).

! Mümkür olan en kisa boyda tahiye borusu kullanin
! En az sayida dirsege sahip boru kullanin (Maksimum dirsek aci: 90^ ).
! Borunun kesitinin ( genisliginin ) ani olarak degismesinden kaçınin.

Dikkat! Cihazla birlikte carbon fibre (monte edilmis veya kit olarak) verilmediigi takdirde, siparis edilmelidir.

Filtreleyici versiyon

Aspire edilen hava, odaya tekrar aktanilmadan once icerdigi kokusundan ve yağdan aritilacaktir. Bu versiyonda davlumbaz kullanmak icin aktif carbon bazl bir filtr sisteminin takilmasi gerekir.

Dikkat! Cihazla birlikte carbon filtré verilmediği takdirde, siparis edilmelidir ve yerine takılmalDIR.

Kurulum

Ocağın üzerindeki pişirme kaplari,—çın destek—youzeyleri ile ocak davlumbazın—in alçak—ismi)—arasindaki minimum mesafe, elektrikli—is ticilardan 50 cm, gaz veya gazla—elektrile calisan ocaklardan 65 cm'den az olmamaldir.

Gazl ocalarin kurulumuyla ilgili olarak talimatarda daha fazla mesafe belirtilyorsa, buna bagli kalinmalidir.

Elektrik baglantisi

Ana güç kaynagi davlumbazın icinde yer alan plakada belirtilen degere uygun olmalidir. Davlumbazı varsa bir fiş ile mevcut dizenlemelere uygun bir prize takip erisilebilir bir alana yerleştiniz. Kurulumdan sonra da eger cihazın fişi yok ise (doğansebeke böglantisi) veva pris erisilebilir bir yerde degilse, asiri akim kategorisi III ile ilgili kosullar altinda ana kablonun böglantsinin tamamen kesilmesini saglayan, standartlara uygun Çift kutuplu bir anahtar kullanin.

UYARI:

Davlumbazi ana guc kaynagina yeniden baglamadan ve etkin sekilde calistigini konrol etmeden once, ana guc kaynagik kablosunun duzgün takilip takilmadigi denetleyin.

Davlumbaz özel bir elektrik kablosuna sahiptir; Bu kablonun hasar görmesi durumunda yetkili teknik servise basvurun.

Montaj

Montaja başlamadan önce:

• Satin alinan urünun seçilen montaj alanı icin uygun bovutta olup olmadışınt kontrl edin.
  Varsa aktif karbon (^) filtresini cikariniz (ilgili paragrafa bakiniz). Bu/bunlar sadece davlumbazi filtreli model olarak kullanmak isterseniz monte edilecekbir.
  (Nakliye açisindan) davlumbazin icindeaska malzemelerin (orn. vida paketi (^) , garanti karti (^*) vs) bulunup bulunmadigün kontrol ederek bunlari Çikarin ve ayri birYPDehuafaza edin.

Bu davlumbaz bir kabine veya baska bir destege oturtulmak üzere tasarlanmistir.

Calistirma

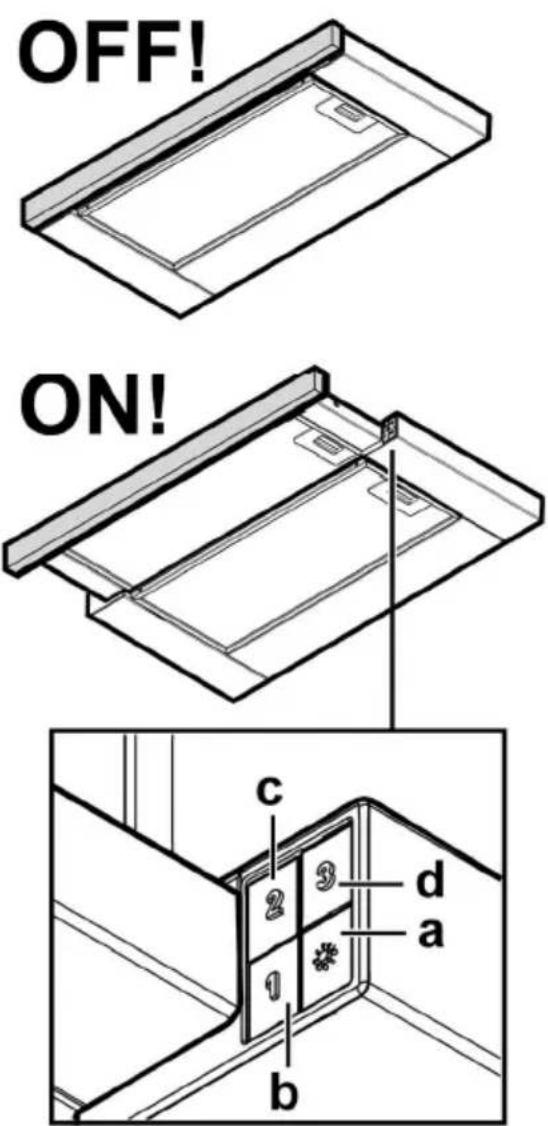

Davlumbazin üzerinde aspirator hizinin ayarlandigi bir kontrol panei ve pişirme alanı ilşiklarini kumanda eden bir lamba anahtarı bulunmaktadir.

a. ON (Açık)/OFF (kapalı) ilek düzmesi
b. OFF (kapali)/1inci hiz Düğmesi
c. 2inci hiz secimi
d. 3uncu hiz seçimi

Bakim

Temizleme

SADECE ilk suya batirilmis bir bez ve norr svi deterjanla temizleyiniz. TEMIZLIK TAKIMLARI VE ALETLERI KULLANMAYINIZ! Asindirici urnler kullanmayiniz. ALKOL KULLANMAYINIZ!

Yagfiltresi

Sekil 10-21

Pisirme sonucu olusan yaq taneciklerini tutar.

Yaq滤resi,ayda bir asitsiz deterjanla,elde veya duşuk isi ve kisa devreye programlanmisbir bulasik makinesinde temizlenmelir. Bulasik makinesinde yikandiginda,yag filtrresinin rengi haficse solabilir,ancak bu filtreleme kapasitesini etkilemez.

Yag filtresini cikarmak icin yay birakma kolunu cekin.

Kömür filtresi (yalnizca filtredi modellerde) Sekil 20

Filtre, pisen yemeigin neden oldugu rahatsiz edici kokulari emer.

Etkin komur filtrne, pisirme turune ve yag filtresinin temizlenme sikligina bagli olarak daha uzun surede dollar.

Her kosulda en az dört ayda bir kartusun degistirilmesi gerekir.

Karbon filtré yikanmaz ve yeniden kullanilabilir hale getirilemez.

Antiag filtrerini cikartiniz.

Yer taraf icin bir adet karbonlu filtreyi yerleştirop davlumbaza takiniz.

Antiag filtrleri yeniden yerine takiniz.

Lambalari degistirme

Davlumbazin elektrik baglantisin kesin.

Uyari! Ampullere dokunmadan once, soguduklarindan emin olun.

Cekilebilir bolumu tamamen cikarin.

Ampul gozune ulasmak icin anti-yag filtresini koruyan izgarayi veya anti-yag filtresini cikartiniz.

Hasarli lambayi cikanip, yenisyle degistirin (asaigidaki tabloya basvurun):

Lamba	Güç (W)		Soket
	3		E14
Gerilim (V)		Boyut (mm)
230		55 (Işkı Merkezi Uzunluğu)
ILCOS D Kodu (IEC 61231'e güre)
DRGSB/C/UB-3/27/1B-230-E14-55

Izgaray tekrar yerine yerleştiniz.

Lambalar yanmiyorsa, teknik destegi cagirmadan once duylarina dizgun sekilde oturduklarindan emin olunuz.

J

J 100000000000000000000000000000000000000000000000000000000000000

（）
