ELITE 14 PRF0116536A - Nape ELICA - Brezplačna navodila za uporabo

Vrsta izdelka	Sesalna/filtrirna napa
Znamka	Elica
Model	ELITE 14 PRF0116536A
Napajalna napetost	220-240 V
Frekvenca	50 Hz
Moč osvetlitve	3 W
Tip žarnice	LED ali halogenska (E14, 3 W)
Grlo	E14
Število hitrosti	3 hitrosti + izklop
Različica uporabe	Sesalna (zunanji odvod) ali filtrirna (recirkulacija z ogljenim filtrom)
Minimalna namestitvena razdalja (električni štedilnik)	50 cm
Minimalna namestitvena razdalja (plinski ali mešani štedilnik)	65 cm
Pogostost čiščenja filtra proti maščobam	Enkrat na mesec
Pogostost menjave ogljenega filtra	Največ vsake 4 mesece
Material filtra proti maščobam	Kovinski (aluminij ali jeklo)
Premer odvodne priključitve	Enako kot priključna prirobnica (ni navedeno, običajno 120 ali 150 mm)
Poraba energije	Ni navedena
Raven hrupa	Ni naveden
Teža	Ni navedena
Dimenzije (š x g x v)	Ni navedene

Pogosto zastavljena vprašanja - ELITE 14 PRF0116536A ELICA

Kako namestiti napo Elica ELITE 14?

Upoštevajte minimalne razdalje: 50 cm nad električnim štedilnikom, 65 cm za plinski ali mešani. Upoštevajte priložena navodila za montažo. Prepričajte se, da je stenska vtičnica po namestitvi dostopna.

Kakšna je razlika med sesalno in filtrirno različico?

V sesalni različici se zrak odvaja navzven skozi kanal. V filtrirni različici se zrak reciklira po prehodu skozi filter z aktivnim ogljem, ki ga je treba namestiti, če napa ni opremljena z njim.

Kako očistiti filter proti maščobam?

Kovinski filter očistite enkrat na mesec ročno z nežnim detergentom ali v pomivalnem stroju pri nizki temperaturi (hiter cikel). Morebitno razbarvanje ne vpliva na njegovo učinkovitost.

Kdaj zamenjati filter z aktivnim ogljem?

Ogljeni filter je treba zamenjati največ vsake 4 mesece, ali prej ob intenzivni uporabi. Ne more se očistiti ali regenerirati.

Kako zamenjati žarnico na napi?

Izvlecite napo iz vtičnice, pustite, da se ohladi, odstranite sesalno rešetko, nato zamenjajte pokvarjeno žarnico z novo tipa E14, 3 W, 230 V. Ponovno namestite rešetko.

Kaj storiti, če napa sploh ne deluje?

Preverite električno napajanje (vtičnica, odklopnik). Prepričajte se, da je vtič pravilno priključen. Če se nič ne vžge, kontaktirajte servisno službo.

Napa povzroča hrup, je to normalno?

Hrup prezračevanja je normalen, zlasti pri visoki hitrosti. Če hrup postane nenormalen, preverite, da odvodni kanal ni zamašen in da so filtri čisti.

Ali lahko napo uporabljate brez ogljenega filtra v filtrirni različici?

Ne, ogljeni filter je nujen za zadrževanje vonjav v recirkulacijski različici. Če se napa uporablja v sesalni različici, je treba ogljeni filter odstraniti.

Kakšne vijake uporabiti za namestitev?

Uporabite samo vijake, ki so priloženi izdelku. Če niso priloženi, kupite vijake, primerne za material stene, pri čemer upoštevajte dolžino, navedeno v navodilih za namestitev.

Kje najti celotna navodila za uporabo?

Celotna navodila so na voljo brezplačno v formatu PDF na spletni strani notice-facile.com ali na spletni strani proizvajalca Elica.

NAVODILA ZA UPORABO ELITE 14 PRF0116536A ELICA

Pilntbā izvikt izvelkamo kārbu.

Odstranite sesalno rešetko, da pridete do prostora za žarnice.

Odstranite okvarjeno žarnico in jo zamenjajte z novo (glejte spodnjo tabelo):

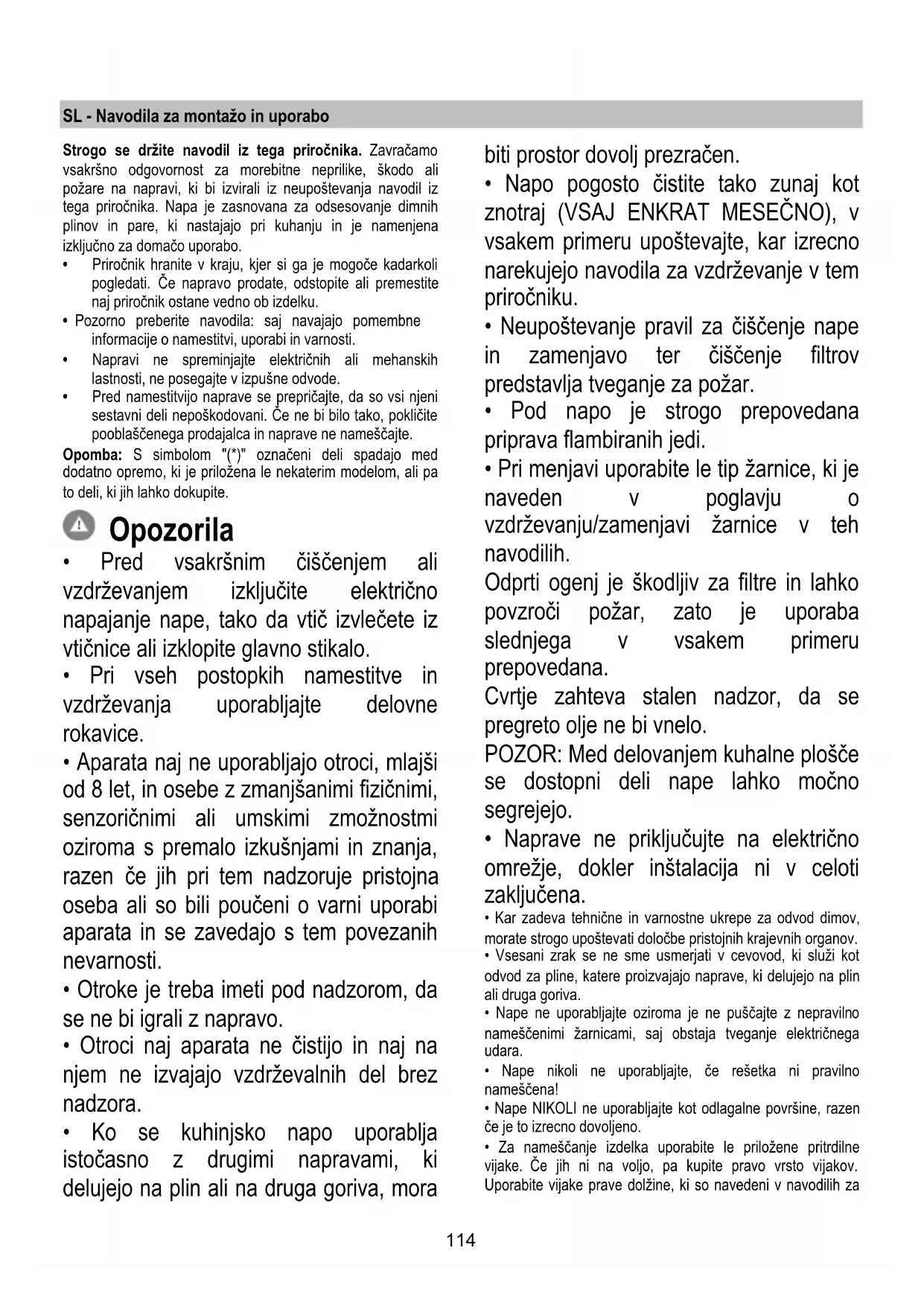

Strogo se držite navodil iz tega priročnika. Zavračamo vsakršno odgovornost za morebitne neprilike, škodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika. Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajajo pri kuhanju, in je namenjena izključno za domačo uporabo.

• Priročnik hranite na mestu, kjer si ga je mogoče kadarkoli pogledati. Če napravo prodate, odstopite ali premestite, naj priročnik ostane vedno ob izdelku.
• Pozorno preberite navodila: saj navajajo pomembne informacije o namestitvi, uporabi in varnosti.
• Naprave ne spreminjajte električnih ali mehanskih lastnosti, ne posegajte v izpušne odvode. Pred namestitvijo naprave se prepričajte, da so vsi njeni sestavni deli nepoškodovani. Če ne bi bilo tako, pokličite pooblaščenega prodajalca in naprave ne nameščajte.

Opomba: S simbolom "(*)" označeni deli spadajo med dodatno opremo, ki je priložena le nekaterim modelom, ali pa so to deli, ki jih lahko dokupite.

Opozorila

Pred vsakršnim čiščenjem ali vzdrževanjem izključite električno napajanje nape, tako da vtikač izvlečete iz vtičnice ali izklopite glavno stikalo. Pri vseh postopkih namestitve in vzdrževanja uporabljajte delovne rokavice. - Aparata ne smejo uporabljati otroci, mlajši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali umskimi zmožnostmi oziroma s premalo izkušnjami in znanja, razen če jih pri tem nadzoruje pristojna oseba ali so bili poučeni o varni uporabi aparata in se zavedajo s tem povezanih nevarnosti. - Otroke je treba imeti pod nadzorom, da se ne bi igrali z napravo. - Otroci naj aparata ne čistijo in na njem ne izvajajo vzdrževalnih del brez nadzora. - Ko se kuhinjska napa uporablja istočasno z drugimi napravami, ki delujejo na plin ali na druga goriva, mora

Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT MESEČNO), v vsakem primeru upoštevajte, kar izrecno narekujejo navodila za vzdrževanje v tem priročniku. - Neupoštevanje pravil za čiščenje nape in zamenjavo ter čiščenje filtrov predstavlja tveganje za požar. - Pod napo je strogo prepovedana priprava flambiranih jedi. - Pri menjavi uporabite le tip žarnice, ki je naveden v poglavju o vzdrževanju/zamenjavi žarnice v teh navodilih.

Odprti ogenj je škodljiv za filtre in lahko povzroči požar, zato je uporaba slednjega v vsakem primeru prepovedana.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

POZOR: Med delovanjem kuhalne plošče se dostopni deli nape lahko močno segrejejo.

• Naprave ne priključujte na električno omrežje, dokler instalacija ni v celoti zaključena. Kar zadeva tehnične in varnostne ukrepe za odvod dimov, morate strogo upoštevati določbe pristojnih krajevnih organov.
• Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot odvod za pline, katere proizvajajo naprave, ki delujejo na plin ali druga goriva.
• Nape ne uporabljajte oziroma je ne puščajte z nepravilno nameščenimi žarnicami, saj obstaja tveganje električnega udara.
• Nape nikoli ne uporabljajte, če rešetka ni pravilno nameščena!
• Nape NIKOLI ne uporabljajte kot odlagalne površine, razen če je to izrecno dovoljeno.
• Za nameščanje izdelka uporabite le priložene pritrdilne vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov. Uporabite vijake prave dolžine, ki so navedeni v navodilih za

namestitev.

• V primeru dvomov se posvetujte s pooblaščenim servisnim centrom ali s podobno usposobljeno osebo.

POZOR!

• Če pri montaži vijakov in pritrdilnih elementov ne upoštevate teh navodil, obstaja nevarnost električnega udara.
• Ne uporabljajte s programatorjem, časovnikom, daljinskim upravljalnikom ali drugimi napravami, ki se samodejno aktivirajo.

Ta naprava je označena skladno z Evropsko direktivo 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni električni in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na priloženi dokumentaciji označuje, da se ga ne sme zavreči med komunalne odpadke, temveč odnesti na ustrezno zbirno mesto za recikliranje odpadne električne in elektronske opreme. Napravo zavržite skladno z lokalnimi predpisi, ki veljajo na področju odlaganja odpadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno lokalno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.

Aparat je bil zasnovan, testiran in izdelan v skladu z:

Varnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predlogi za pravilno uporabo, s katero lahko zmanjšate vpliv na okolje: Napo prižgite na minimalni moči ON ob začetku kuhanja, in jo pustite, naj deluje tudi nekaj minut po koncu kuhanja. Hitrost povečajte le takrat, ko je prisotno veliko dimov in pare, način(e) boost uporabite le v izjemnih situacijah. Ogleni(e) filter(re) po potrebi zamenjajte, ter tako ohranite učinkovitost pri odpravljanju neprijetnih vonjav. Maščobni(e) filter(re) očistite po potrebi, ter tako ohranite njegovo (njihovo) učinkovitost. Uporabite sistem cevi maksimalnih diametrov, naveden v tem priročniku, ter tako optimizirajte učinkovitost in zmanjšajte hrup.

Uporaba

Napa je izdelana za uporabo v odzračevalni različici z zunanjim odvodom ali obtočni oz. filtracijski z notranjim obtokom.

Sesalna različica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na priključno prirobnico.

POZOR!

Odvodna cev ni priložena napi in jo je potrebno kupiti ločeno. Premer odvodne cevi mora biti enak premeru spojnega obročka.

POZOR!

Če je napa opremljena z oglenimi filtri, je slednje potrebno odstraniti.

Povežite napo s cevmi in odprtinami z vodoravnim odtokom enakega premera kot je premer izhoda za zrak (spojna prirobnica).

! Cevovod naj bo dolg toliko, kolikor znaša najmanjša nujna dolžina. ! Cevovod naj ima čim manj krivin (največji kot upogiba: 90°). ! Izogibajte se izrazitim spremembam smeri cevovoda.

Opozorilo! Če je napa opremljena s filtrom na oglje, ga morate sneti.

Različica s filtriranjem

Iz vsesanega zraka so pred ponovnim vnosom v prostor odstranjeni maščoba in neprijetne vonjave. Pri uporabi nape v tej izvedbi je potrebno namestiti dodatni filter na osnovi aktivnega oglja.

Opozorilo! Če napa ni opremljena s filtrom z ogljem, morate le-tega naročiti in ga pred uporabo namestiti.

Instalacija

Minimalna razdalja med podporno površino posod na kuhalni površini in spodnjim delom nape za kuhinjske prostore ne sme biti manjša od 50 cm pri električnih štedilnikih in 65 cm pri plinskih ali mešanih štedilnikih.

Ce je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati.

Električna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtič, slednjega vstavite v vtičnico, ki je skladna z veljavnimi predpisi in se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtiča (neposredna povezava na omrežje) ali se vtič nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnega razreda III, skladno s predpisi o instalaciji.

POZOR!

Pred ponovnim priklopom tokokroga nape na omrežno napajanje in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno nameščen.

Napa ima poseben napajalni kabel. V primeru poškodb kabla lahko novega naročite pri servisni službi.

Montaža

Pred pričetkom namestitve:

• Preverite, ali dimenzije kupljenega izdelka ustrezajo izbranemu prostoru namestitve.
• Odstranite filter/e z aktivnim ogljem, če je/so priložen/i (glejte tudi ustrezni odstavek). Namestite ga/jih le, če želite uporabiti napo v odzračevalni različici. Prepričajte se, da v notranjosti nape (zaradi prevoznih razlogov) ni morebitnega priloženega materiala (na primer, ovojnice z vijaki, garancije itd.); če je, ga odstranite in shranite.

Ta tip nape je treba vgraditi v kuhinjski element ali na drugo podporo.

Delovanje

Napa je opremljena s komandno ploščo z nastavitvijo hitrosti izsesavanja in nastavitvijo jakosti svetlobe za osvetljevanje kuhalne plošče.

a. Stikalo za luč ON/OFF. b. Stikalo OFF/hitrost 1 c. Izbira hitrosti 2 d. Izbira hitrosti 3

Vzdrževanje

Čiščenje

Za čiščenje uporabljajte IZKLJUČNO vlažno krpo, navlaženo z nevtralnim detergentom. ZA ČIŠČENJE NE UPORABLJAJTE NOBENIH ORODIJ ALI INSTRUMENTOV. Ne uporabljajte izdelkov, ki vsebujejo abrazivne elemente. NE UPORABLJAJTE ALKOHOLA!

Maščobni filter

SI. 10-21

Zaustavlja maščobne delce, ki nastajajo pri kuhanju.

Očistiti ga je treba enkrat mesečno z neagresivnimi čistilnimi sredstvi, ročno ali v pomivalnem stroju pri nizki temperaturi in kratkem ciklu pranja.

S pranjem v pomivalnem stroju se maščobni filter lahko razbarva, toda njegove filtrirne značilnosti ostanejo nespremenjene.

Za demontažo maščobnega filtra povlecite odklopno ročico na vzmet.

Ogleni filter (samo za obtočno različico)

SI. 20

Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.

Ogleni filter je potrebno zamenjati po daljši uporabi, glede na tip kuhinje ter redno čiščenje maščobnega filtra. Vsekakor je potrebno zamenjati vložek vsaj vsake štiri mesece.

Filter ni niti pralen niti obnovljiv.

Snemite maščobne filtre.

Na vsako stran namestite ogleni filter, ki ga pritrdite na napo.

Ponovno namestite maschobne filtrte.

Zamenjava žarnic

Izključite električno napajanje naprave.

Pozor! Preden se žarnic dotaknete, se prepričajte, ali so hladne.

V celoti snemite snemljiv vgradni element.

Snemite prezračevalno mrežo, da omogočite dostop do prostora z žarnicami.

Odstranite poškodovano sijalko ter jo nadomestite z novo (glejte spodnjo preglednico):

Sijalka	Moč (W)		Vznožek
	3		E14
Napetost (V)		Dimenzije (mm)
230		55 (dolžina središča svetlobe)
Koda ILCOSD (skladno z IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Ponovno namestite rešetko.

Če luč ne bi delovala, preverite pravilno vstavitev žarnic v njihovo ležišče, preden se po pomoč obrnete na servisno službo.

Strogo se pridržavajte uputstava koja donosi ovaj priručnik. Otklanjamo bilo kakvu odgovornost za eventualne nezgode, smetnje ili požar na aparatu koji proizlaze iz nepoštivanja uputstava koja donosi ovaj priručnik. Kuhinjska napa ima funkciju usisavanja dima i pare za vrijeme kuhanja te je namijenjena samo kućnoj uporabi.

• Važno je sačuvati ovaj priručnik da biste ga mogli konzultirati u svakom trenutku. U slučaju da prodate ovaj proizvod, poklonite ili da se preselite, uvjerite se da on bude uvijek zajedno sa proizvodom.
• Pažljivo pročitajte uputstva: u njima se nalaze važne informacije o instalaciji, uporabi i sigurnosti.
• Ne izvršavajte nikakve mehaničke ili električne varijacije (izmjene) na proizvodu ili na cijevima za izbacivanje.
• Prije instalacije, uvjerite se da nijedna komponenta nije oštećena. U suprotnom slučaju, kontaktirajte trgovca i ne nastavljajte s instalacijom.

Napomena: Elementi označeni simbolom "(*)" su dodatni dijelovi isporučeni samo sa nekim modelima ili elementi koji nisu isporučeni već se moraju kupiti.

Upozorenja

• Pred kakršnim koli čiščenjem ali vzdrževanjem odklopite napo od električnega napajanja tako, da izvlečete vtič ali izklopite glavno stikalo v hiši.
• Pri vseh postopkih namestitve in vzdrževanja vedno nosite zaščitne rokavice.
• Ta naprava se lahko uporablja s strani otrok, starejših od 8 let, in oseb z zmanjšanimi telesnimi, čutnimi ali duševnimi sposobnostmi ali s pomanjkanjem izkušenj in znanja, če so pod nadzorom ali če so prejeli navodila za varno uporabo naprave in razumejo nevarnosti, ki lahko nastanejo pri uporabi.
• Otroci morajo biti pod nadzorom, da se ne bi igrali z napravo. Čiščenje in vzdrževanje ne smeta izvajati otroci brez nadzora.
• Prostor mora biti dovolj prezračen, ko se kuhinjska napa uporablja skupaj z

drugimi napravami na plin ali druga goriva.

• Napo je treba redno čistiti od znotraj in zunaj (VSAJ ENKRAT MESEČNO). Vendar je treba upoštevati tisto, kar je izrecno navedeno v navodilih za vzdrževanje.
• Neupoštevanje navodil za čiščenje nape ter menjavo in čiščenje filtrov lahko povzroči požar.
• Strogo je prepovedano pripravljati hrano na odprtem ognju pod napo.
• Za zamenjavo žarnice uporabite samo vrsto žarnice, navedeno v poglavju o vzdrževanju/zamenjavi žarnice v tem priročniku.

Uporaba odprtega ognja škoduje filtrom in lahko povzroči požar, zato se ji je treba v vsakem primeru izogibati.

Cvrtje je treba izvajati pod nadzorom, da se prepreči vžig pregretega olja.
