ELITE 14 PRF0116536A - Izvadsistēma ELICA - Bezmaksas lietošanas instrukcija

Produkta veids	Sūcošais/filtrējošais pārsegs
Zīmols	Elica
Modelis	ELITE 14 PRF0116536A
Barošanas spriegums	220-240 V
Frekvence	50 Hz
Apgaismojuma jauda	3 W
Spuldzes tips	LED vai halogēna (E14, 3 W)
Pamatne	E14
Ātrumu skaits	3 ātrumi + apturēšana
Lietošanas versija	Sūcošā (ārējā izvade) vai filtrējošā (recirkulācija ar oglekļa filtru)
Minimālais uzstādīšanas attālums (elektriskā plīts)	50 cm
Minimālais uzstādīšanas attālums (gāzes vai jauktā plīts)	65 cm
Tauku filtra tīrīšanas biežums	Reizi mēnesī
Oglekļa filtra nomaiņas biežums	Ik pēc 4 mēnešiem maksimums
Tauku filtra materiāls	Metāla (alumīnijs vai tērauds)
Izvades savienojuma diametrs	Identisks savienotājflancam (nav norādīts, parasti 120 vai 150 mm)
Enerģijas patēriņš	Nav norādīts
Trokšņa līmenis	Nav norādīts
Svars	Nav norādīts
Izmēri (P x D x A)	Nav norādīti

Bieži uzdotie jautājumi - ELITE 14 PRF0116536A ELICA

Kā uzstādīt tvaika nosūcēju Elica ELITE 14 ?

Respektējiet minimālos attālumus: 50 cm virs elektriskās plīts, 65 cm gāzes vai jauktai plītij. Ievērojiet pievienotās montāžas instrukcijas. Pārliecinieties, ka sienas kontaktligzda ir pieejama pēc uzstādīšanas.

Kāda ir atšķirība starp sūcošo un filtrējošo versiju?

Sūcošajā versijā gaiss tiek izvadīts ārā caur kanālu. Filtrējošajā versijā gaiss tiek recirkulēts pēc izlaišanas caur aktīvās ogles filtru, kas jāuzstāda, ja nosūcējs nav aprīkots ar to rūpnīcā.

Kā tīrīt tauku filtru?

Metāla filtru tīra reizi mēnesī ar rokām, izmantojot neagresīvu mazgāšanas līdzekli, vai trauku mazgājamā mašīnā zemā temperatūrā (īsā ciklā). Iespējamā krāsas maiņa neietekmē tā efektivitāti.

Kad nomainīt aktīvās ogles filtru?

Oglekļa filtrs jānomaina ik pēc 4 mēnešiem maksimums, vai biežāk, ja lietošana ir intensīva. To nevar tīrīt vai reģenerēt.

Kā nomainīt nosūcēja spuldzi?

Atvienojiet nosūcēju no elektrotīkla, ļaujiet atdzist, noņemiet sūkšanas režģi, tad nomainiet bojāto spuldzi ar jaunu E14 tipa, 3 W, 230 V spuldzi. Uzlieciet atpakaļ režģi.

Ko darīt, ja nosūcējs vispār nedarbojas?

Pārbaudiet elektroapgādi (kontaktligzdu, automātisko slēdzi). Pārliecinieties, ka kontaktdakša ir pareizi iesprausta. Ja nekas neiedegas, sazinieties ar klientu apkalpošanas dienestu.

Vai nosūcējs rada troksni, vai tas ir normāli?

Ventilācijas troksnis ir normāls, īpaši lielā ātrumā. Ja troksnis kļūst neparasts, pārbaudiet, vai izvades kanāls nav aizsprostots un vai filtri ir tīri.

Vai var izmantot nosūcēju bez oglekļa filtra filtrējošajā versijā?

Nē, oglekļa filtrs ir obligāts, lai aizturētu smakas recirkulācijas režīmā. Ja nosūcējs tiek izmantots sūcošajā versijā, oglekļa filtrs ir jāizņem.

Kāda veida skrūves izmantot uzstādīšanai?

Izmantojiet tikai komplektā iekļautās skrūves. Ja tās nav iekļautas, iegādājieties skrūves, kas piemērotas sienas materiālam, ievērojot uzstādīšanas rokasgrāmatā norādīto garumu.

Kur atrast pilnu lietošanas instrukciju?

Pilna instrukcija ir bez maksas pieejama PDF formātā vietnē notice-facile.com vai ražotāja Elica tīmekļa vietnē.

LIETOŠANAS INSTRUKCIJA ELITE 14 PRF0116536A ELICA

LV lietošanas un uzstādīšanas instrukcija

SR Uputstvo za montažu i upotrebu

SL Navodila za montažo in uporabo

HR Uputstva za montažu i upotrebu

TR Montaj ve kullanım talimatları

AR

1-6/7-9-10-11-

• | 12-13-14-15-16-

17-18-19-20-21

*

1-3-4-5-6/7-8-

10-16-17-18-19-

20-21

6

7

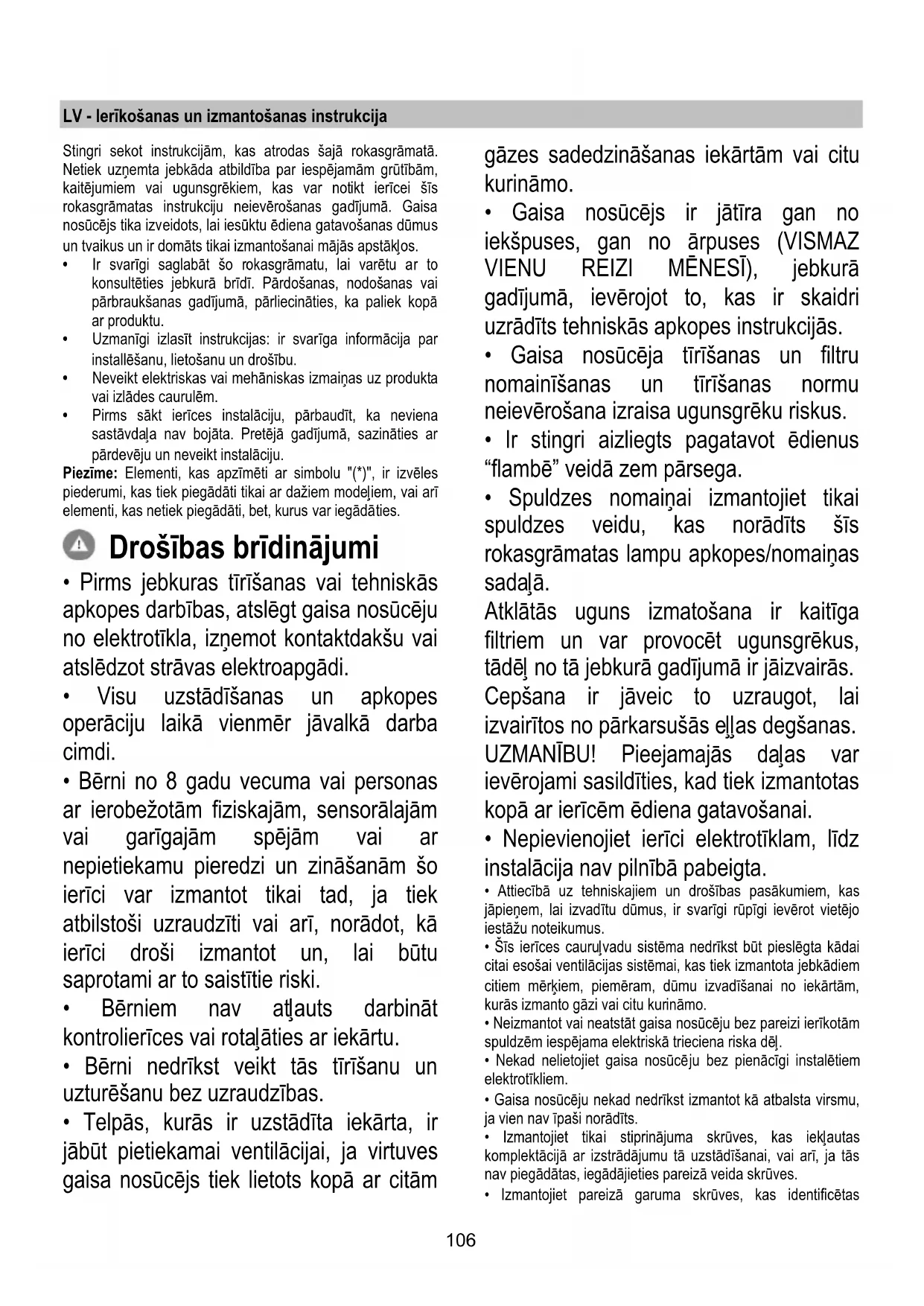

Stingri sekot instrukcijām, kas atrodas šajā rokasgrāmatā. Netiek uzņemta jebkāda atbildība par iespējamām grūtībām, kaitējumiem vai ugunsgrēkiem, kas var notikt ierīcei šīs rokasgrāmatas instrukciju neievērošanas gadījumā. Gaisa nosūcējs tika izveidots, lai iesūktu ēdiena gatavošanas dūmus un tvaikus, un ir domāts tikai izmantošanai mājas apstākļos.

• Ir svarīgi saglabāt šo rokasgrāmatu, lai varētu ar to konsultēties jebkurā brīdī. Pārdošanas, nodošanas vai pārbraukšanas gadījumā pārliecināties, ka tā paliek kopā ar produktu. Uzmanīgi izlasīt instrukcijas: ir svarīga informācija par instalēšanu, lietošanu un drošību.
• Neveikt elektriskas vai mehāniskas izmaiņas uz produkta vai izplūdes caurulēm.
• Pirms sākt ierīces instalāciju, pārbaudīt, ka neviena sastāvdaļa nav bojāta. Pretējā gadījumā sazināties ar pārdevēju un neveikt instalāciju.

Piezīme: elementi, kas apzīmēti ar simbolu (*), ir izvēles piederumi, kas tiek piegādāti tikai ar dažiem modeļiem, vai arī elementi, kas netiek piegādāti, bet kurus var iegādāties.

Drošības brīdinājumi

• Pirms jebkuras tīrīšanas vai tehniskās apkopes darbības atslēgt gaisa nosūcēju no elektrotīkla, izņemot kontaktdakšu vai atslēdzot strāvas elektroapgādi.
• Visu uzstādīšanas un apkopes operāciju laikā vienmēr jāvalkā darba cimdi.
• Bērni no 8 gadu vecuma vai personas ar ierobežotām fiziskajām, sensorālajām vai garīgajām spējām vai ar nepietiekamu pieredzi un zināšanām šo ierīci var izmantot tikai tad, ja tiek atbilstoši uzraudzīti vai arī, norādot, kā ierīci droši izmantot, un lai būtu saprotami ar to saistītie riski.
• Bērniem nav atļauts darbināt kontrolierīces vai rotaļāties ar iekārtu.
• Bērni nedrīkst veikt tās tīrīšanu un uzturēšanu bez uzraudzības.
• Telpās, kurās ir uzstādīta iekārta, ir jābūt pietiekamai ventilācijai, ja virtuves gaisa nosūcējs tiek lietots kopā ar citām

gāzes sadedzināšanas iekārtām vai citiem kurināmajiem.

Gaisa nosūcējs ir jātīra gan no iekšpuses, gan no ārpuses (vismaz vienu reizi mēnesī), ievērojot to, kas ir skaidri norādīts tehniskās apkopes instrukcijās. Gaisa nosūcēja tīrīšanas un filtru nomaiņas un tīrīšanas normu neievērošana izraisa ugunsgrēku riskus. - Ir stingri aizliegts pagatavot ēdienus "flambē" veidā zem pārsega. Spuldžu nomaiņai izmantojiet tikai spuldžu veidu, kas norādīts šīs rokasgrāmatas lampu apkopes/nomaiņas sadaļā.

Atklātas uguns izmantošana ir kaitīga filtriem un var provocēt ugunsgrēkus, tāpēc no tā jebkurā gadījumā ir jāizvairās. Cepšana ir jāveic to uzraugot, lai izvairītos no pārkarsušās eļļas degšanas. UZMANĪBU! Piejamās daļas var ievērojami sasildīties, kad tiek izmantotas kopā ar ierīcēm ēdiena gatavošanai.

• Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta.
• Attiecībā uz tehniskajiem un drošības pasākumiem, kas jāpieņem, lai izvadītu dūmus, ir svarīgi rūpīgi ievērot vietējo iestāžu noteikumus.
• Šīs ierīces cauruļvadu sistēma nedrīkst būt pieslēgta kādai citai esošai ventilācijas sistēmai, kas tiek izmantota jebkādiem citiem mērķiem, piemēram, dūmu izvadīšanai no ierīcēm, kuras izmanto gāzi vai citu kurināmo.
• Neizmantot vai neatstāt gaisa nosūcēju bez pareizi ierīkotām spuldzēm iespējama elektriskā trieciena riska dēļ.
• Nekad nelietojiet gaisa nosūcēju bez pienācīgi instalētiem elektrotīkliem. Gaisa nosūcēju nekad nedrīkst izmantot kā atbalsta virsmu, ja vien nav īpaši norādīts.

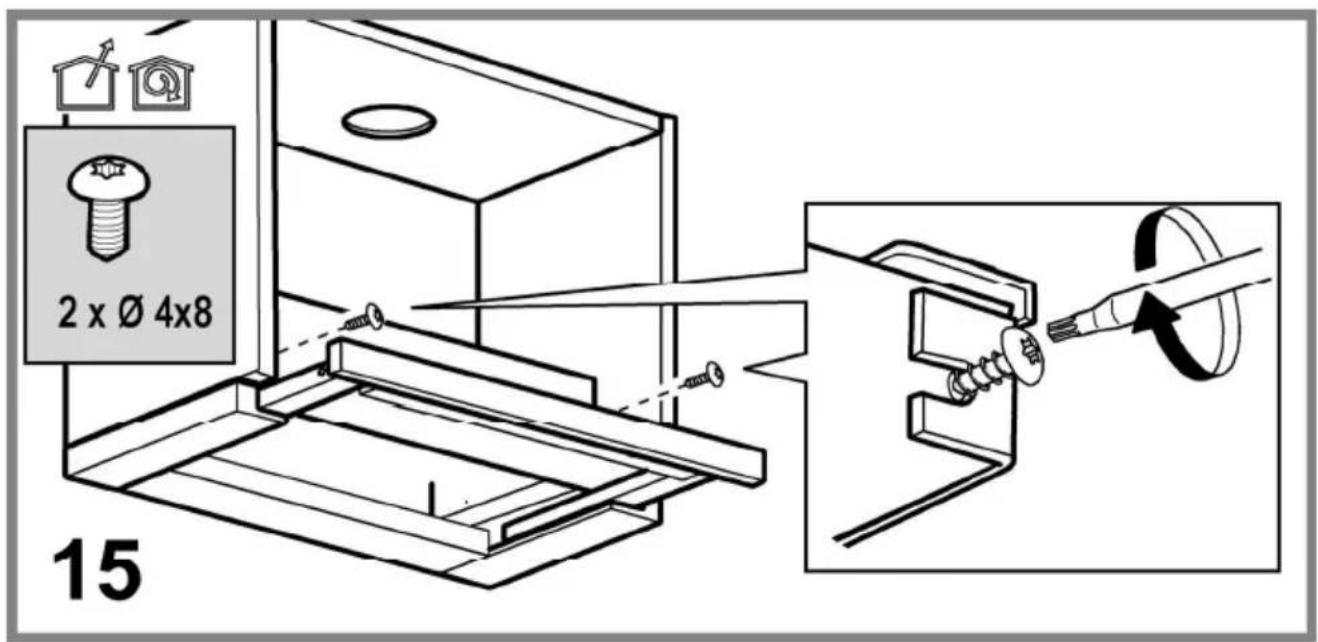

• Izmantojiet tikai stiprinājuma skrūves, kas iekļautas komplektācijā ar izstrādājumu tā uzstādīšanai, vai arī, ja tās nav piegādātas, iegādājieties pareiza veida skrūves.
• Izmantojiet pareizā garuma skrūves, kas identificētas

Uzstādīšanas rokasgrāmata.

• Šaubu gadījumā sazinieties ar pilnvarotu servisa palīdzības centru vai līdzīgu kvalificētu personu.

UZMANĪBU!

• Nespēja uzstādīt skrūves vai stiprinājuma ierīci saskaņā ar šiem norādījumiem, var izraisīt elektriska apdraudējuma risku.
• Nelietojiet kopā ar atsevišķu programmētāju, taimeri, tālvadības pulti vai jebkuru citu ierīci, kas ieslēdzas automātiski.

Šī ierīce atbilst Eiropas Direktīvai 2012/19/EC, Waste Electrical And Electronic Equipment (WEEE). Pārliecinoties, vai šis produkts tiek izmests ārā pareizā veidā, izmantotājs veicina izvairīšanos no negatīvajām sekām apkārtējai videi un veselībai.

Simbols uz produkta vai uz pievienotās dokumentācijas nozīmē, ka ar šo produktu nav jārīkojas kā ar mājas atkritumu, bet tas ir jānogādā uz tam domātu savākšanas punktu, kur atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu aizvākšanu. Pēc papildu informācijas par produkta izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas vietējā iestādē, kas nodarbojas ar attiecīgo jautājumu, atkritumu atkārtotas izlietošanas servisā, vai uz veikalu, kur produkts tika iegādāts.

Ierīce ir izstrādāta, pārbaudīta un ražota atbilstoši šādām prasībām.

Drošība: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Pareizas lietošanas ieteikumi, lai samazinātu ietekmi uz vidi. Ieslēdziet nosūcēju ar minimālo ātrumu, kad sākat gatavošanu un atstājiet to ieslēgtu pāris minūtes pēc tam, kad gatavošana ir pabeigta. Palieliniet ātrumu tikai tad, ja ir liels daudzums dūmu un tvaiku, un izmantojiet palielināto ātrumu (-us) tikai ārkārtējos gadījumos. Nomainiet ogles filtru (-s), ja nepieciešams, lai uzturētu labu smaku samazināšanas efektivitāti. Notīriet tauku filtru (-s), ja nepieciešams, lai uzturētu labu tauku filtrācijas efektivitāti. Izmantojiet ventilācijas sistēmas maksimālo diametru, kas norādīts šajā rokasgrāmatā, lai uzlabotu efektivitāti un samazinātu troksni.

Izmantošana

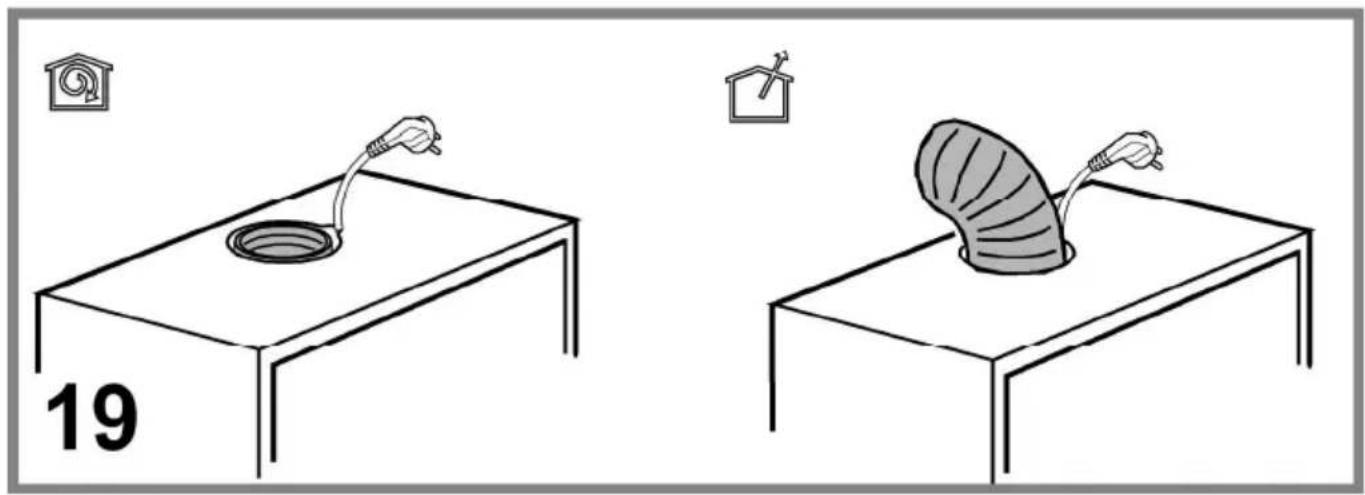

Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo recirkulāciju.

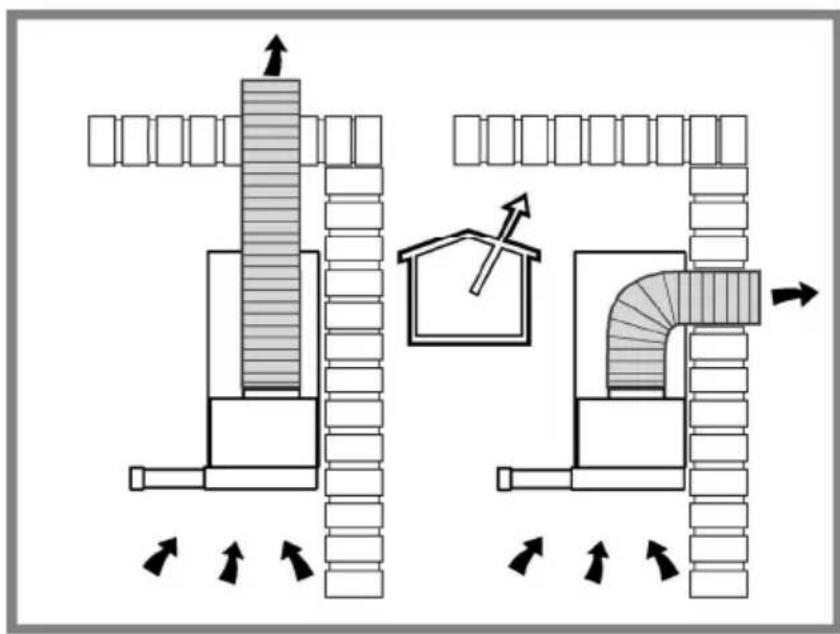

Iesūkšanas versija

Tvaiki tiek izvadīti uz ārpusi, caur izvadīšanas cauruli, kas ir piestiprināta pie atloksavienojuma.

UZMANĪBU!

Izvadīšanas caurules diametram ir jābūt vienlīdzīgam ar savienošanas gredzena diametru.

UZMANĪBU!

Ja gaisa nosūcējam ir ogļu filtri, tiem ir jābūt noņemtiem.

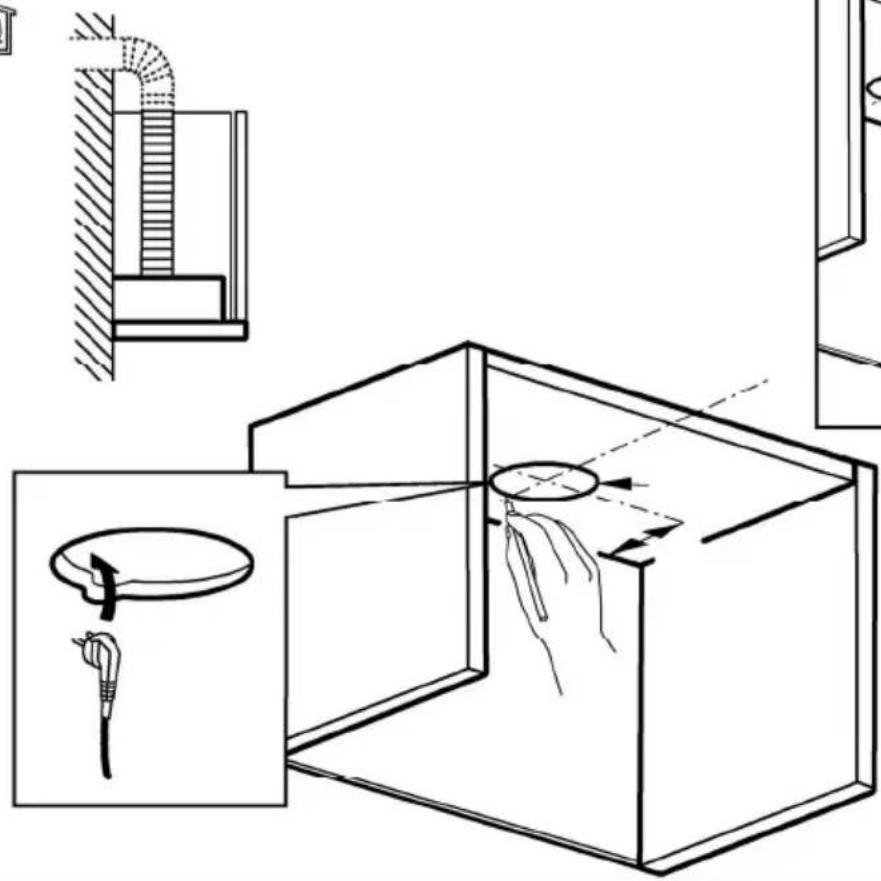

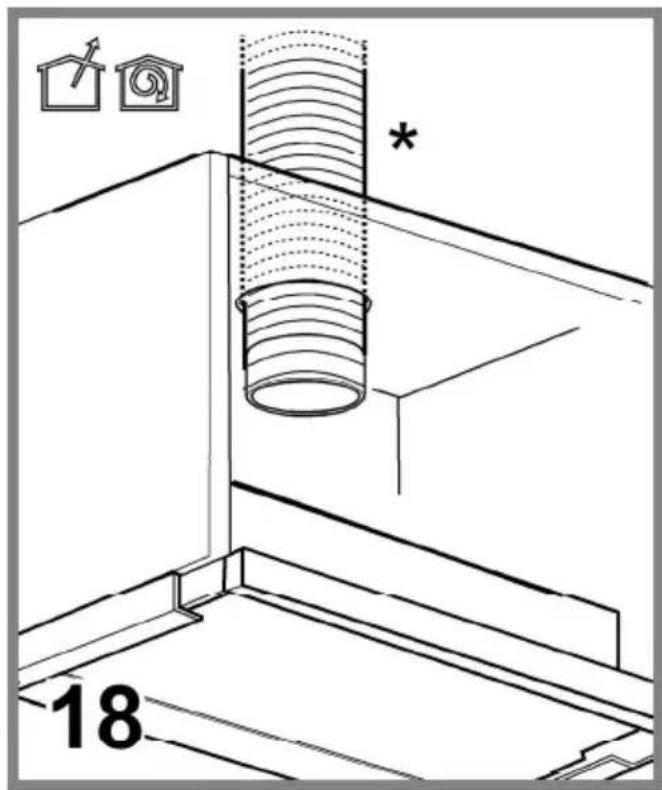

Pievienot gaisa nosūcēju pie izvadīšanas sienas caurulēm un atverumiem ar diametru, kas ir vienāds gaisa izejas diametram (savienošanas atloks).

I! Izmantot garu cauruli, pēc iespējas mazāku. ! Izmantot cauruli ar pēc iespējas mazāk locījumiem (locījuma maksimālais leņķis: 90° I Izvairīties no caurules diametra straujām izmaiņām.

Uzmanību! Ja gaisa nosūcējam ir ogles filtrs, tam ir jābūt noņemtam

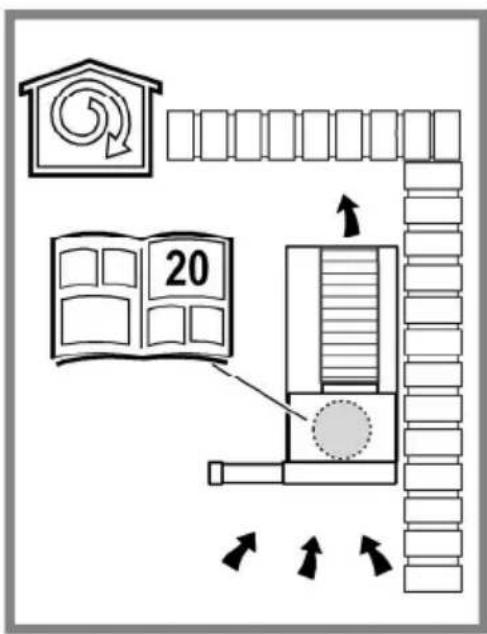

Filtrējošā versija

Izvilktā gaiss tiek attaukots un deodorēts pirms tā nosūtīšanas telpā. Lai izmantotu gaisa nosūcēju šajā versijā, ir nepieciešams ierīkot papildu filtrēšanas sistēmu uz aktīvo ogļu pamata.

Uzmanību! Ja gaisa nosūcējam nav ogles filtra, tas ir jāpasūta un jāierīko pirms izmantošanas.

Ierīkošana

Minimālajam attālumam starp plīts virsmu, kur tiek novietoti trauki, un viszemākās gaisa nosūcēja daļas nedrīkst būt mazākam par 50 cm elektriskās plīts gadījumā un 65 cm gāzes un kombinētās virtuves gadījumā.

Gadījumā, ja ierīkošanas instrukcijās gāzes ierīcei tiek precizēts lielāks attālums, ir nepieciešams to ievērot.

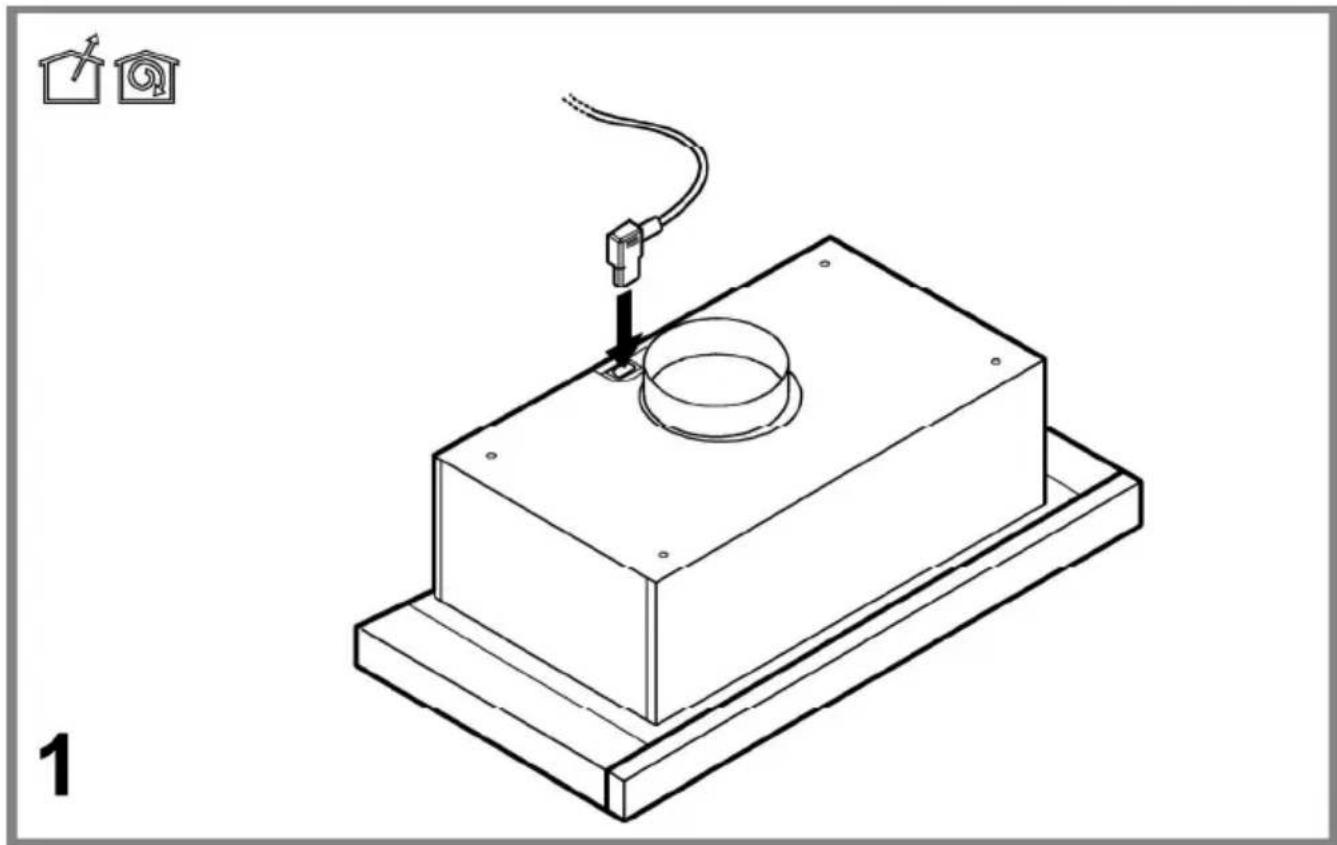

Elektriskā pieslēgšana

Tīkla spriegumam ir jāatbilst spriegumam, kurš ir atzīmēts uz īpašas etiķetes, kura atrodas gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienot to rozetei, kura atbilst pastāvošiem likumiem un atrodas pieejamā zonā arī pēc instalēšanas.

Ja gaisa nosūcējam nav kontaktdakšas (tieša pieslēgšana pie elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā zonā, arī pēc instalēšanas, pielietot normām atbilstošu bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla sprieguma, pārsprieguma kategorijas III nosacījumos, saskaņā ar ierīkošanas likumiem.

UZMANĪBU!

Pirms pieslēgt gaisa nosūcēju pie tīkla barošanas un pirms pārbaudīt tā pareizu darbosanos, vienmēr pārbaudīt, ka tīkla kabelis ir ievietots pareizi.

Gaisa nosūcējam ir īpaša barošanas caurule; caurules bojāšanas gadījumā, pieprasīt to tehniskās apkalpošanas servisam.

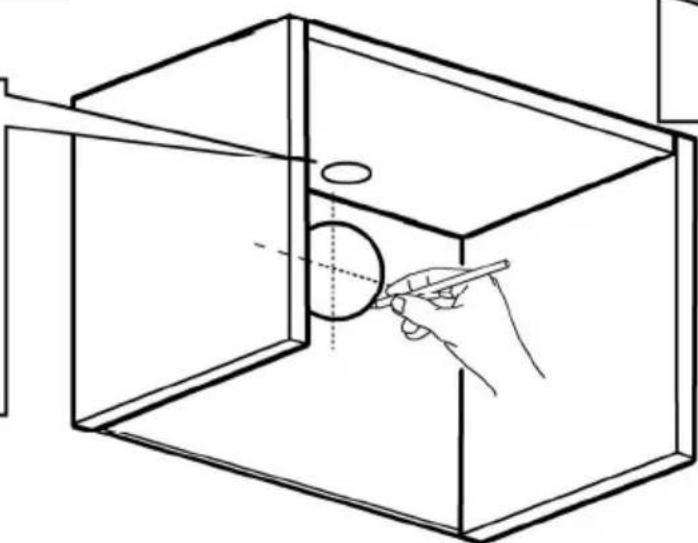

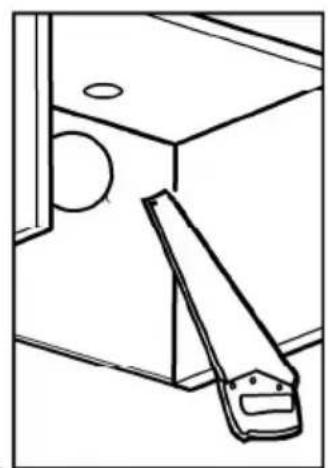

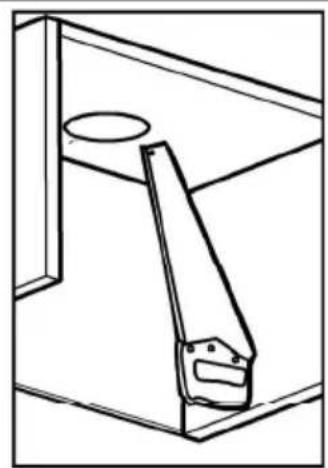

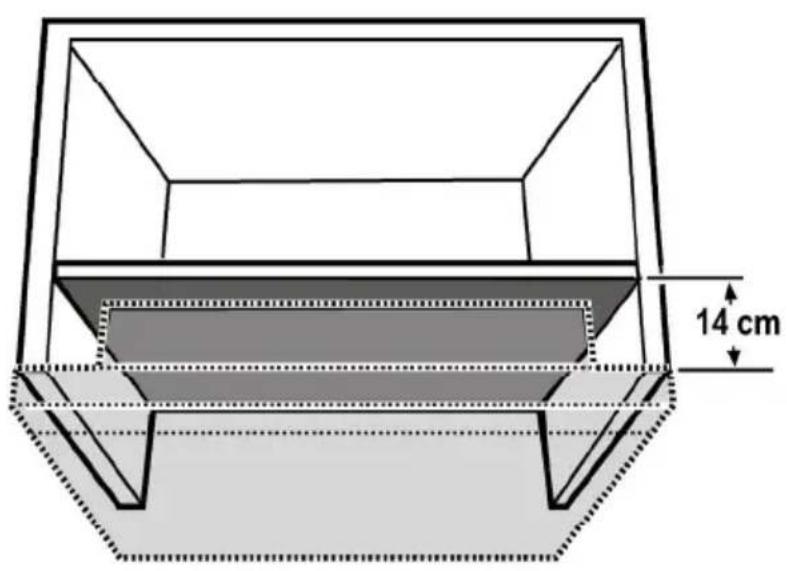

Ierīkošana

Pirms uzsākt ierīkošanu:

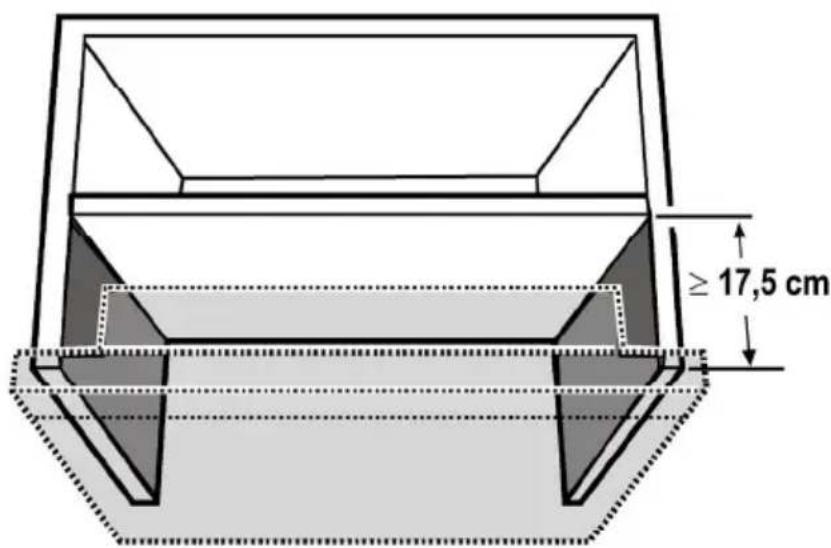

• Pārbaudīt, vai iegādātajam produktam ir piemēroti izmēri izvēlētajai ierīkošanas zonai.
• Noņemt aktīvās ogles filtru/s, ja tādi ir piegādāti ar ierīci (skat. attiecīgu paragrāfu). Tam/tiem ir jābūt montētam/tiem atpakaļ, tikai ja Jūs vēlaties izmantot gaisa nosūcēju filtrācijas versijā.
• Pārbaudiet, vai gaisa nosūcējā nav (transportēšanas dēļ) pievienotu detaļu (piem., maisiņi ar skrūvēm, garantijas u.t.t.), gadījumā, ja tas tā ir, tie ir jāizņem un jāsaglabā.

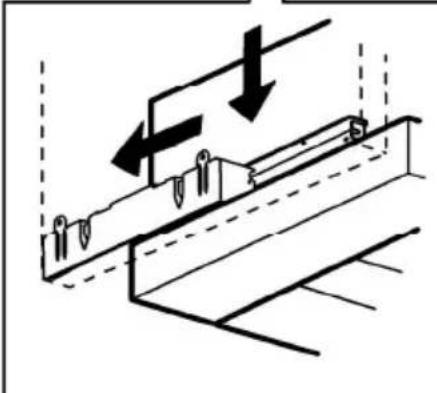

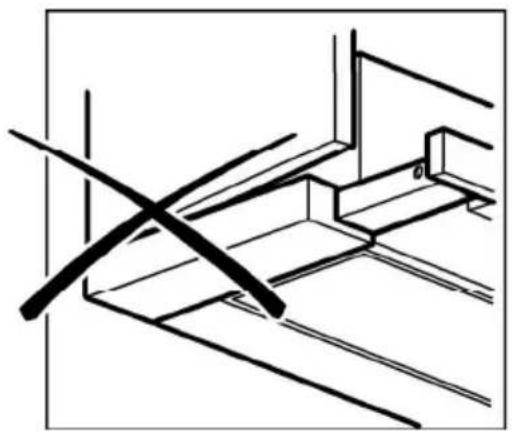

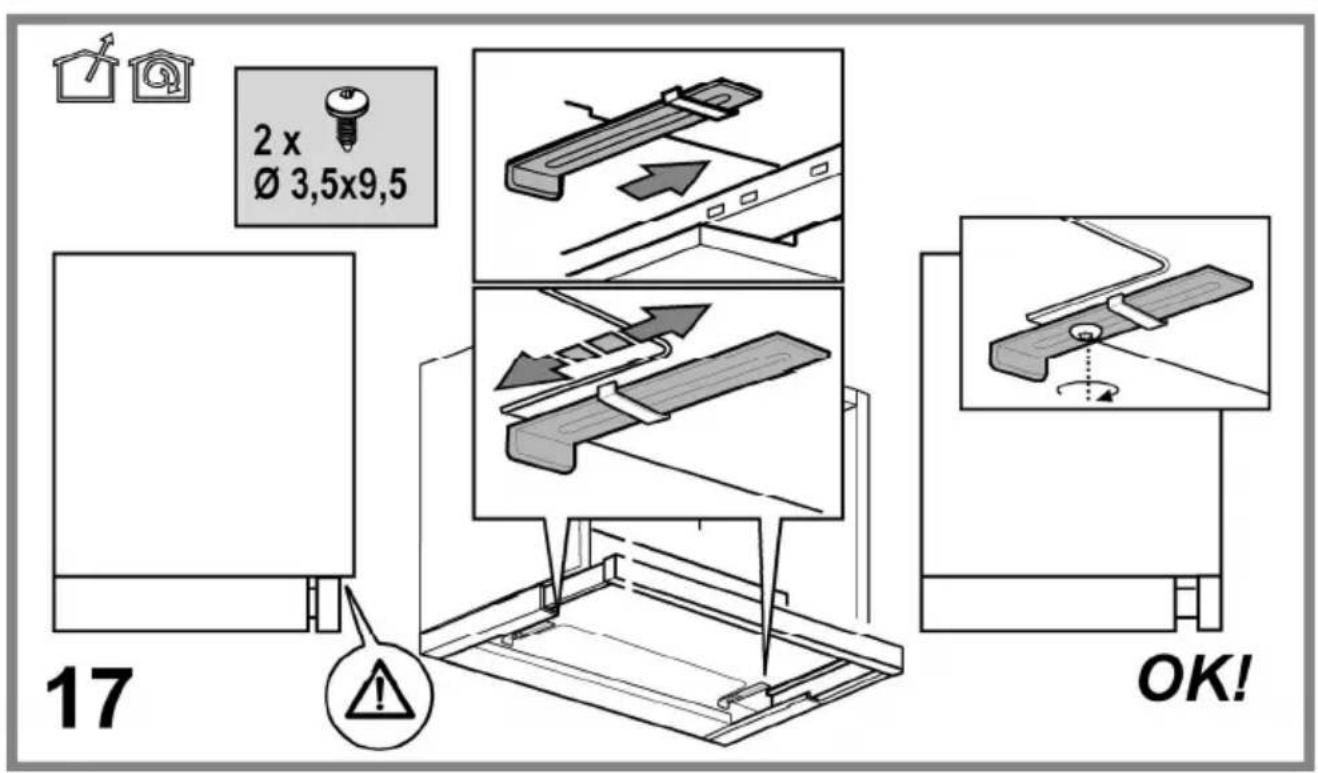

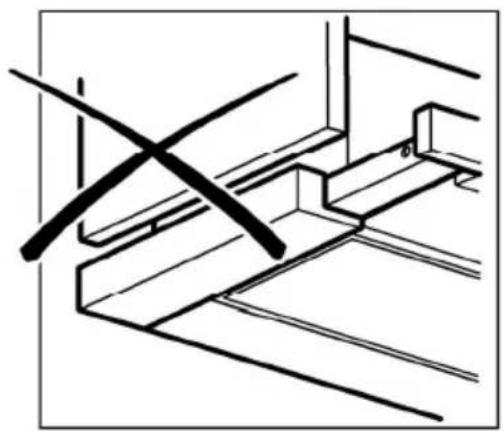

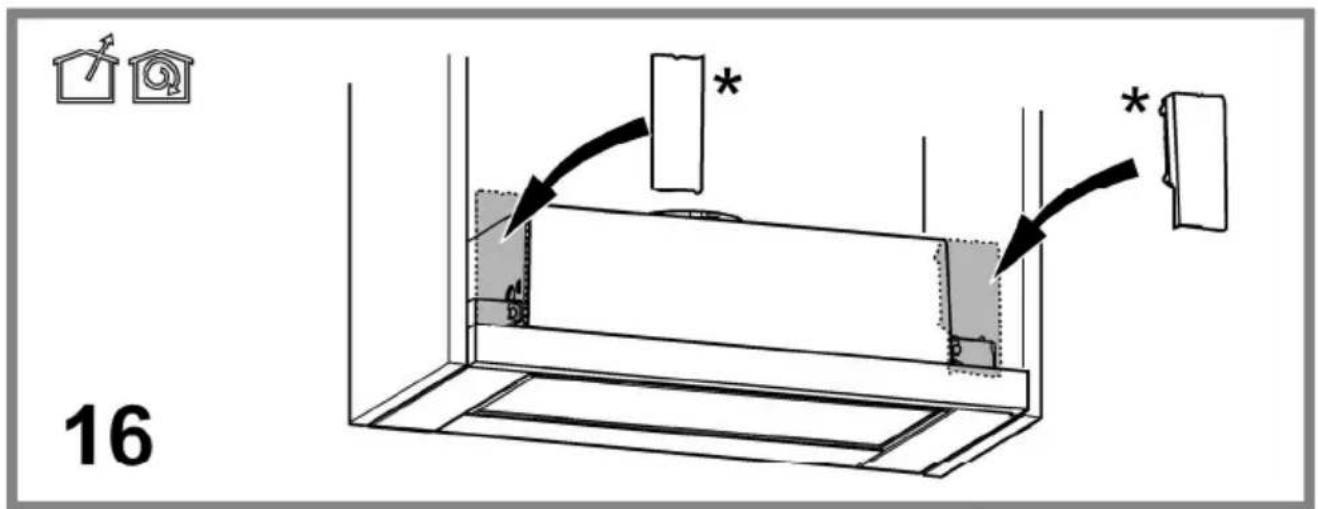

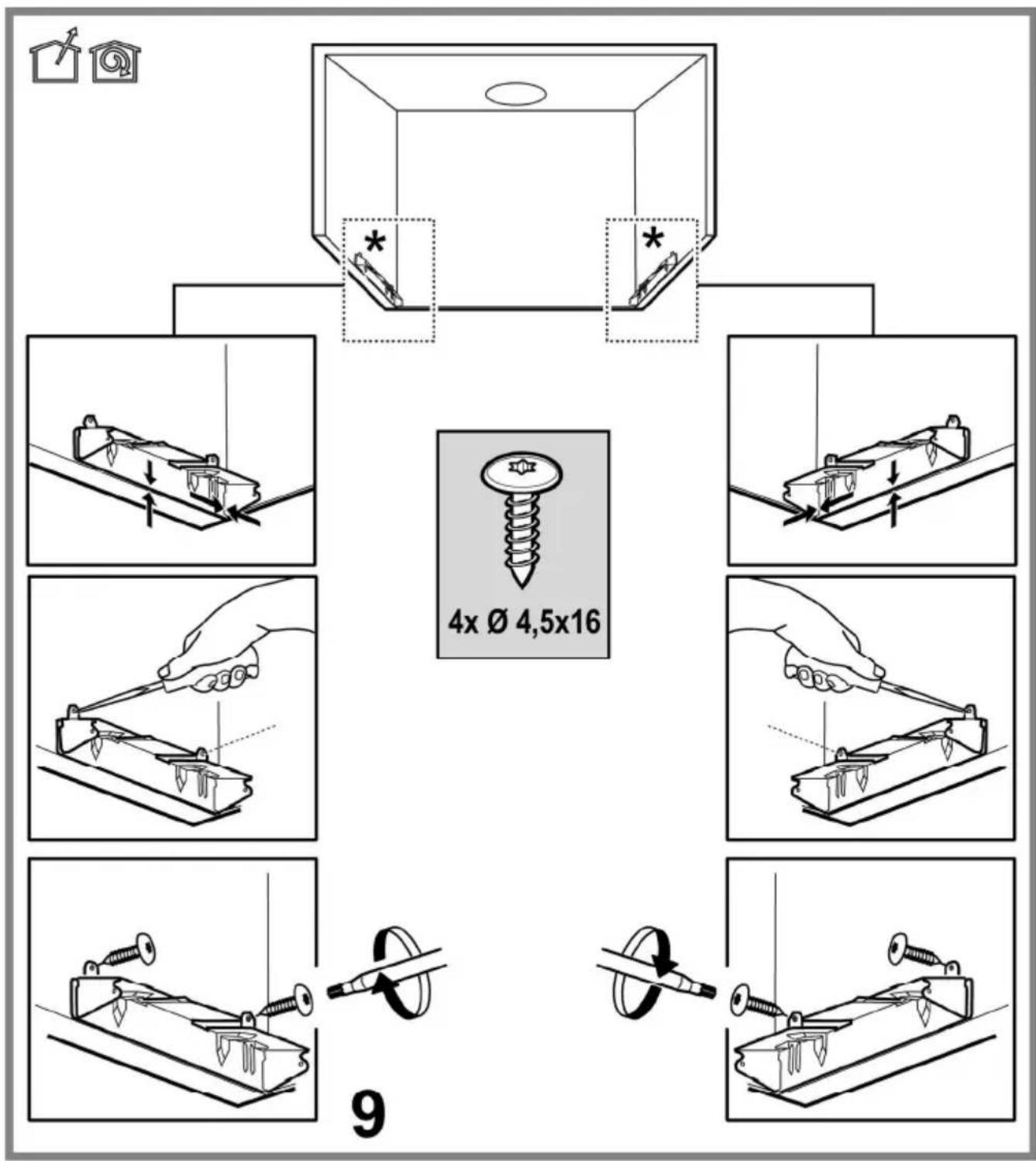

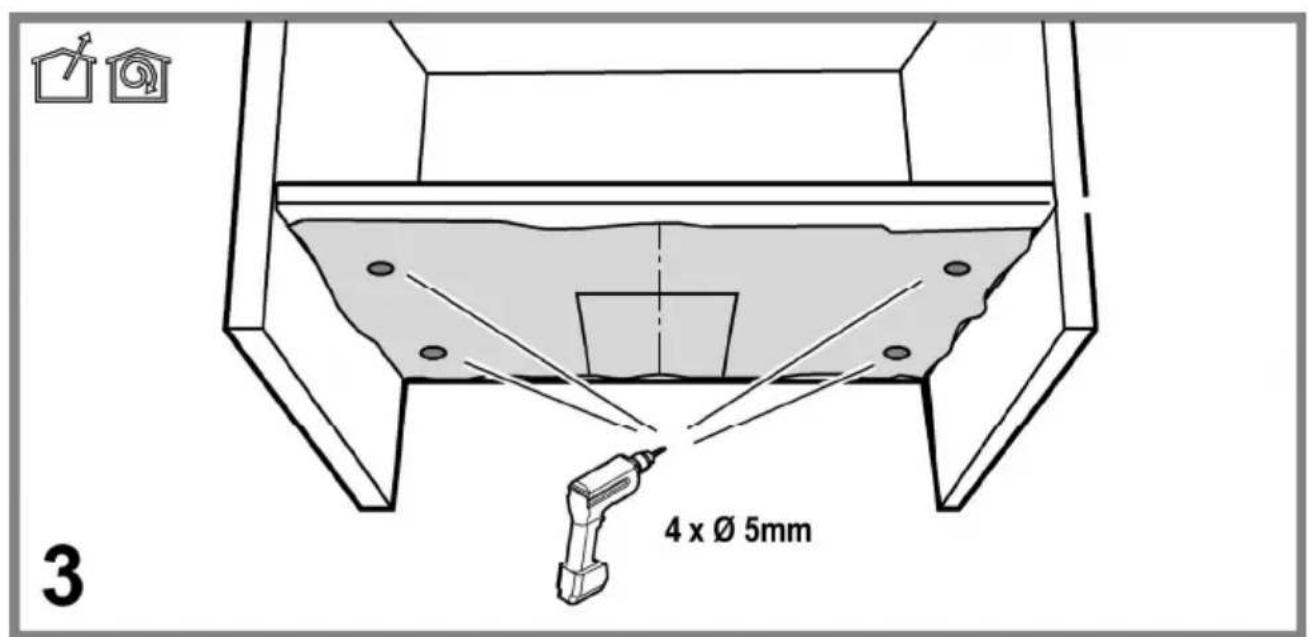

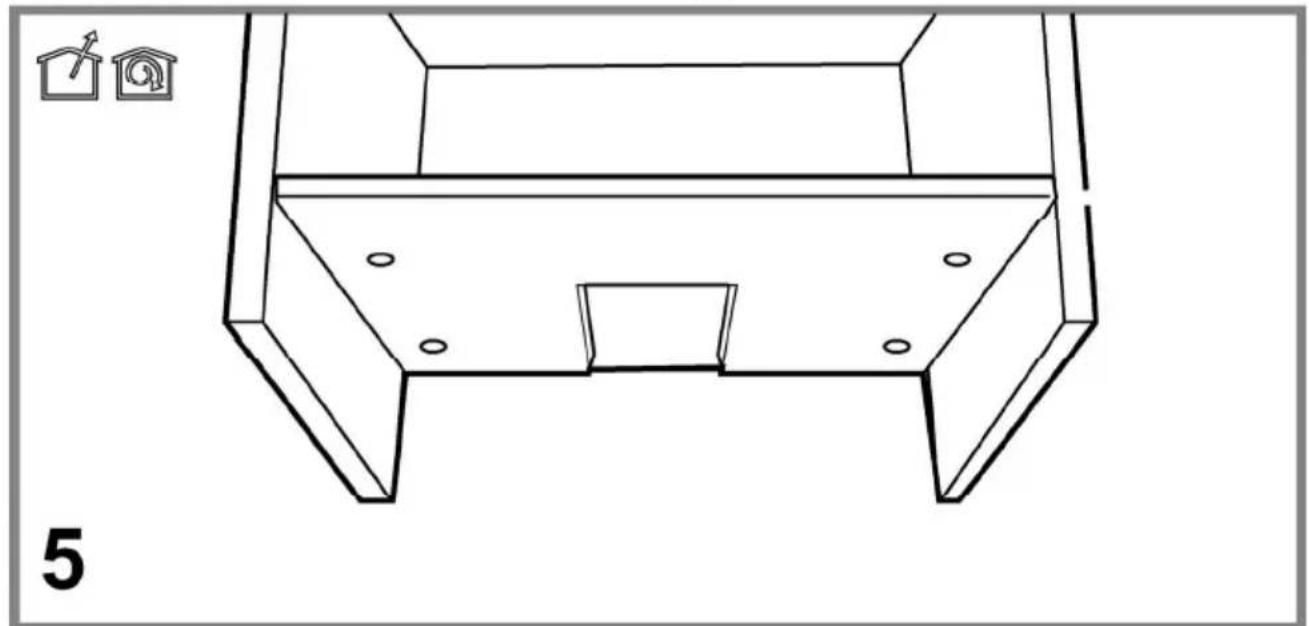

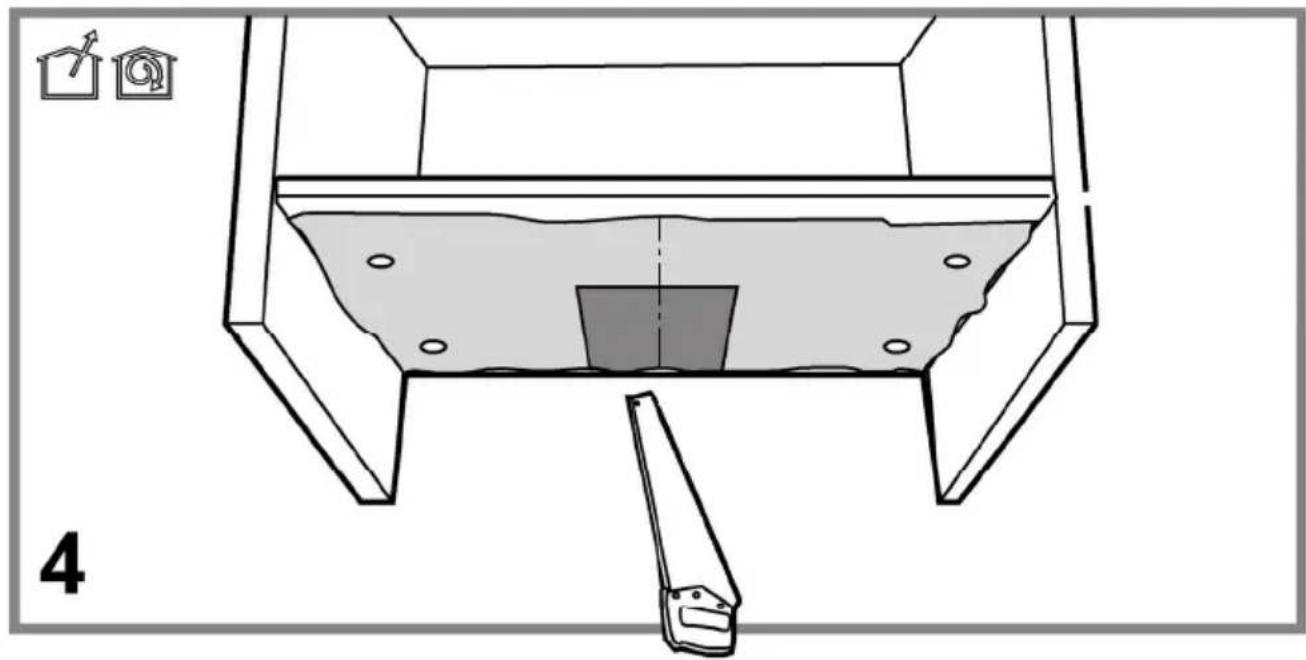

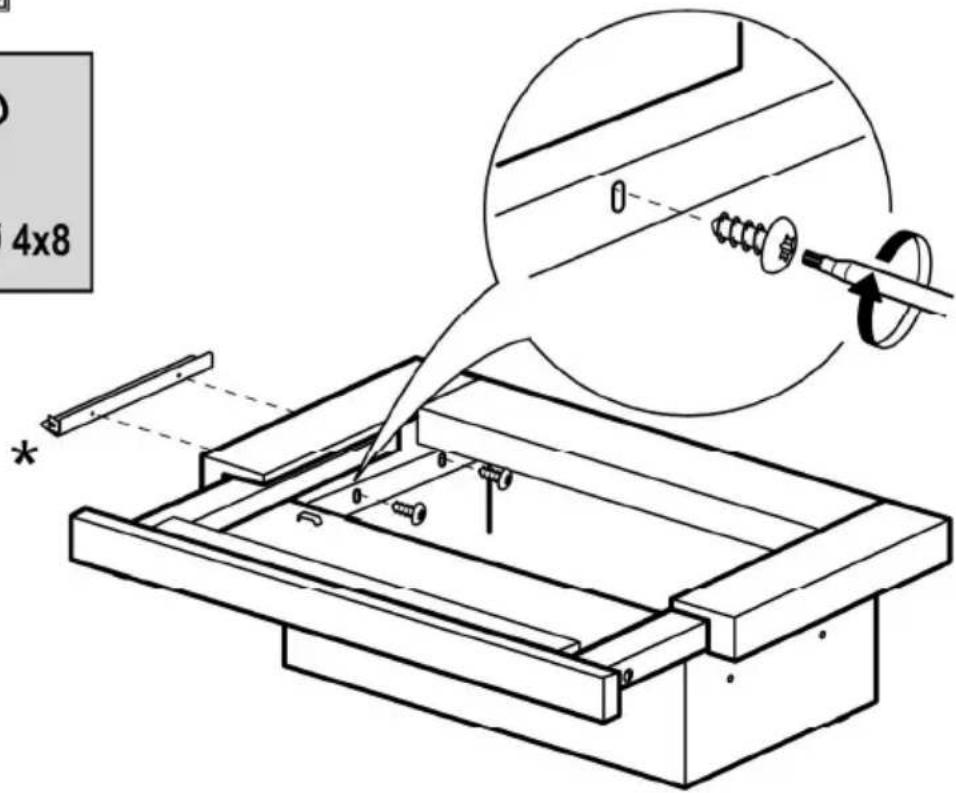

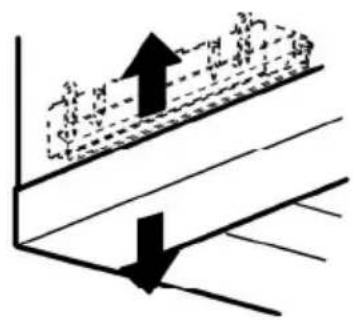

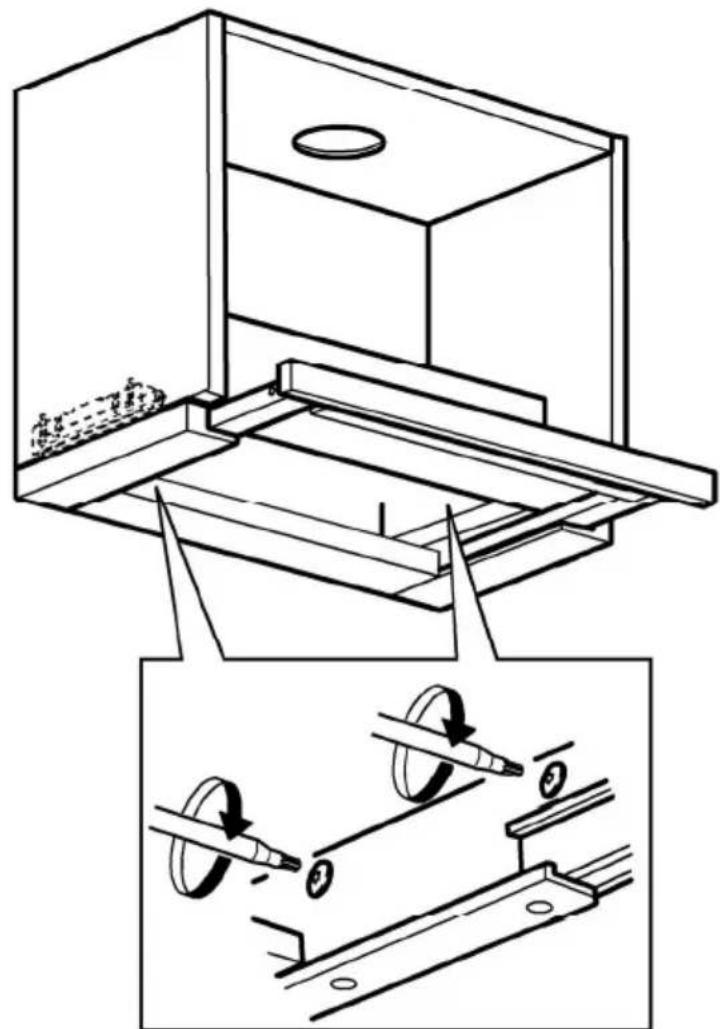

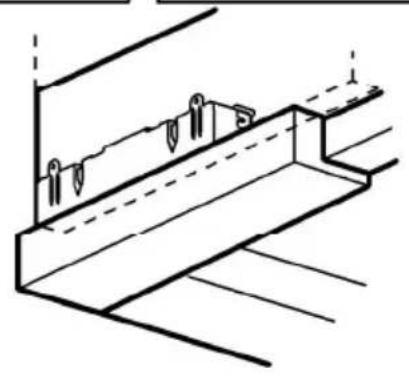

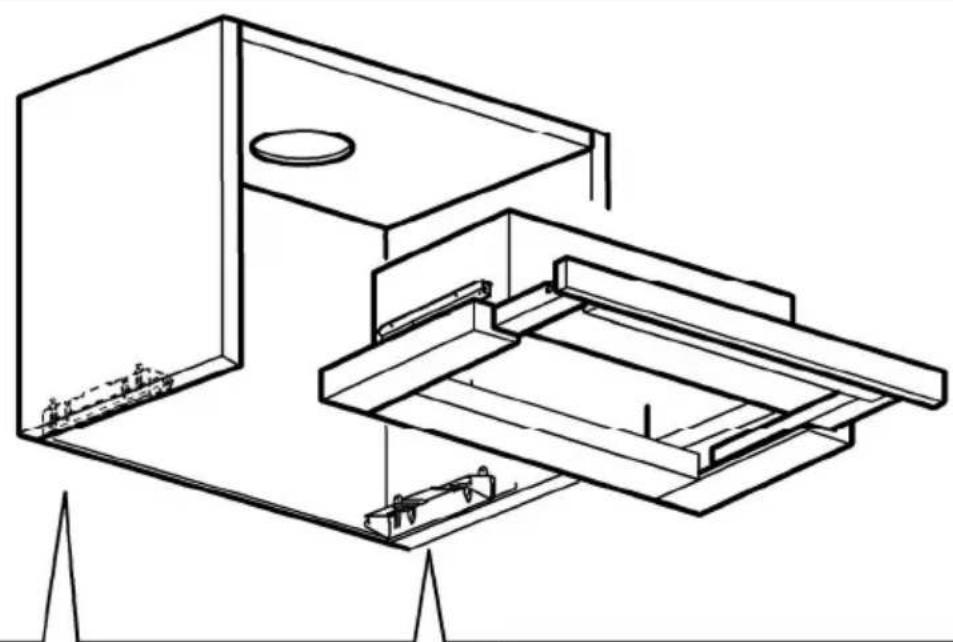

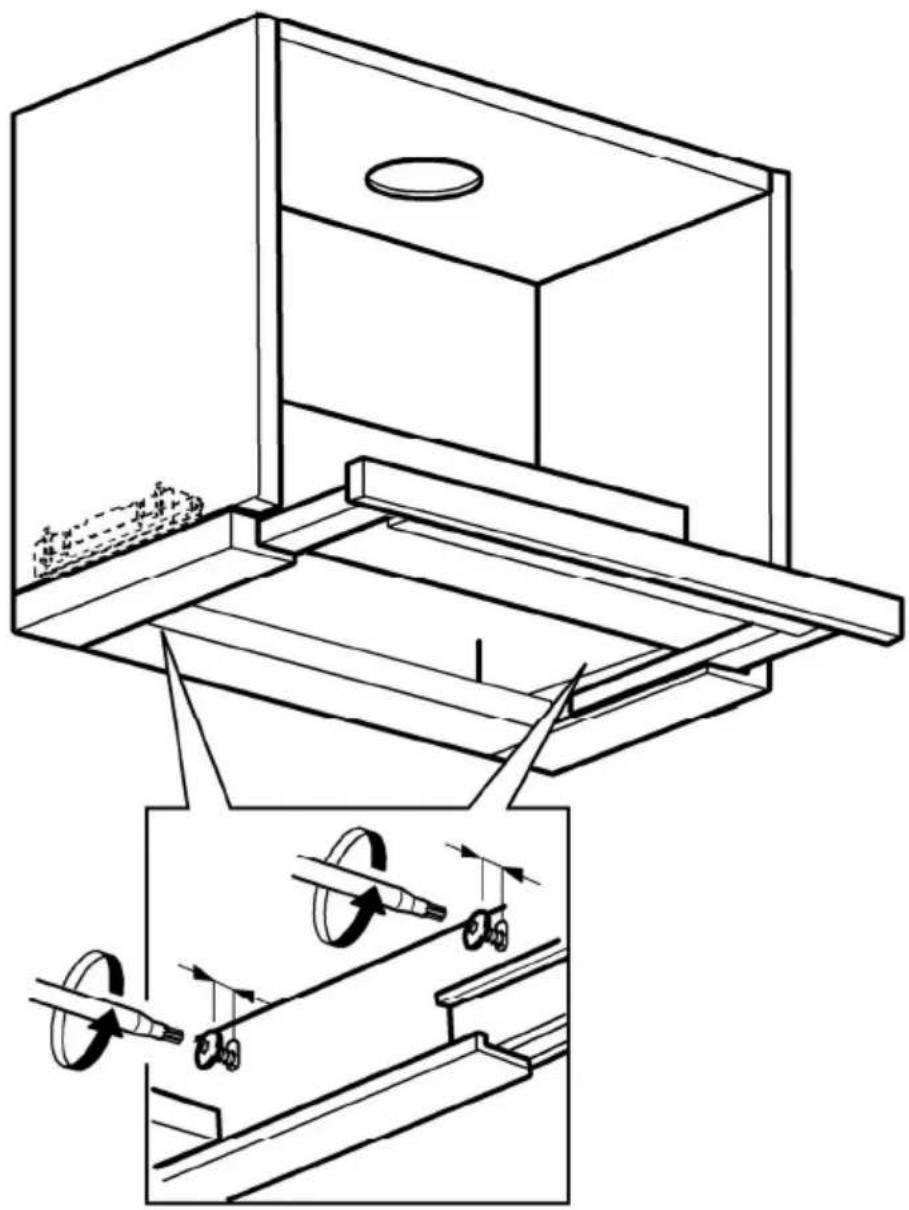

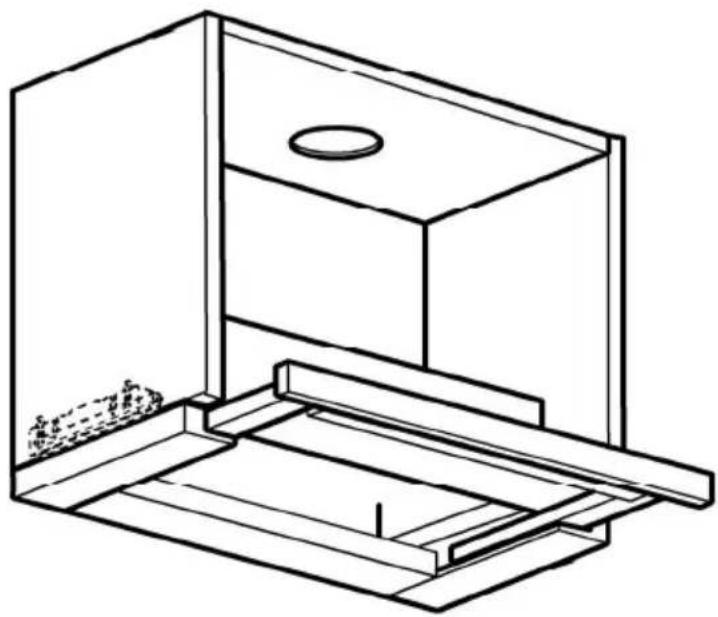

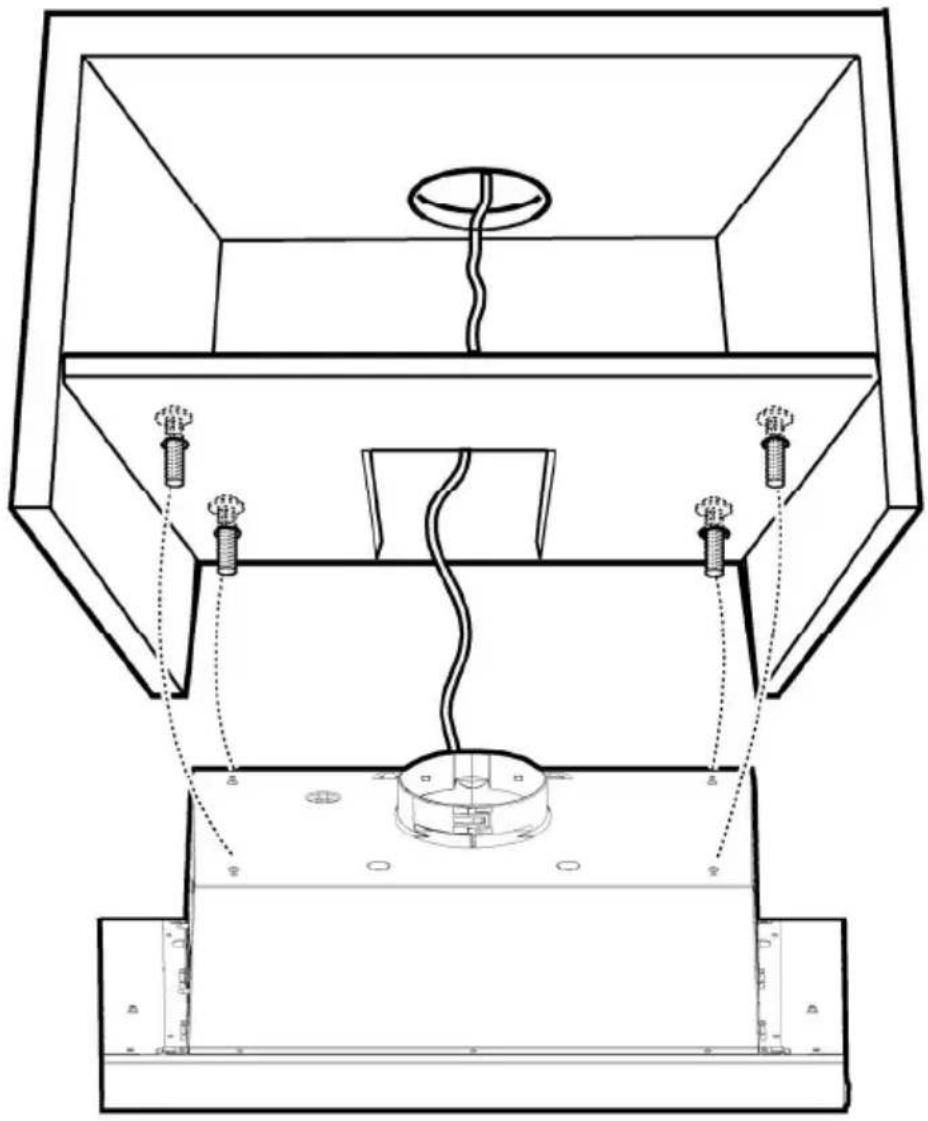

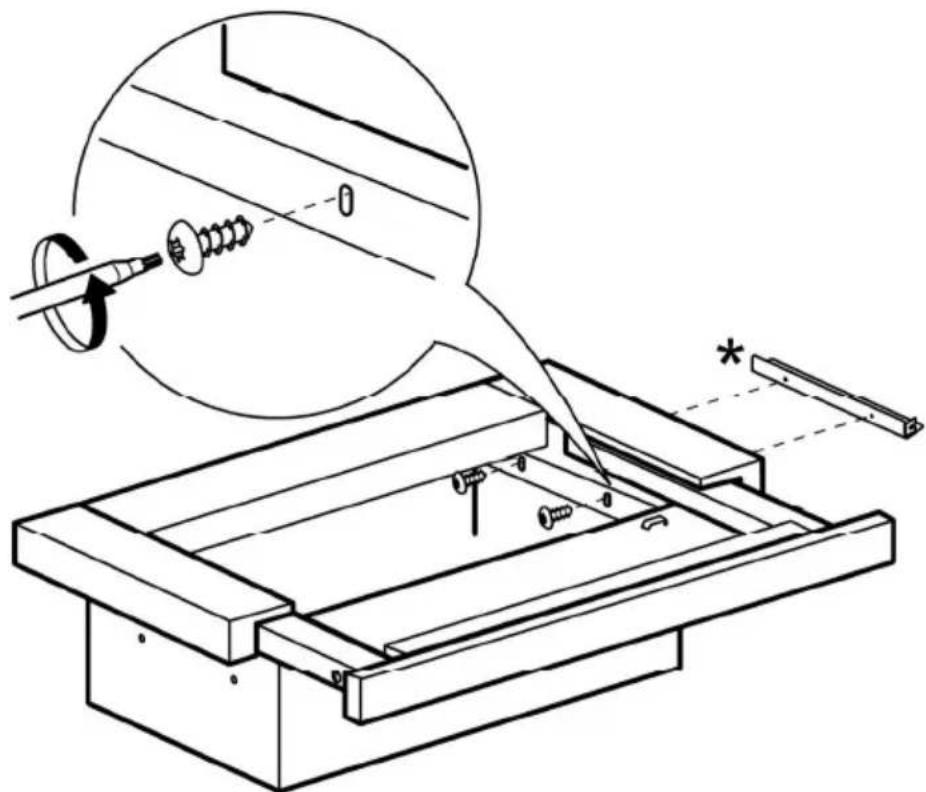

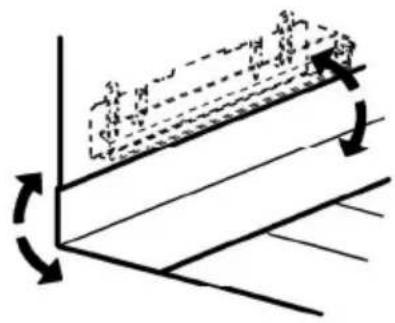

Šim gaisa nosūcēja tipam ir jābūt ievietotam plauktā vai citā balstā.

Darbība

Izmantojiet taustiņus, kuri atrodas uz nosūcēja priekšdaļas, lai ieslēgtu gaismu un iesūkšanas motoru.

a. Gaismas slēdzis ON/OFF. b. Slēdzis OFF/ātrums 1. c. Ātruma 2 izvēle. d. Ātruma 3 izvēle.

Tehniskā apkalpošana

Tīrīšana

Tīrīšanai ir jāizmanto TIKAI mitrs audums, kurš ir samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem. NELIETOT TĪRĪŠANAI RĪKUS VAI INSTRUMENTUS!

Neizmantot jebkuru abrazīvus saturošu produktu.

NEIZMANTOT ALKOHOLU!

Prettauku filtrs

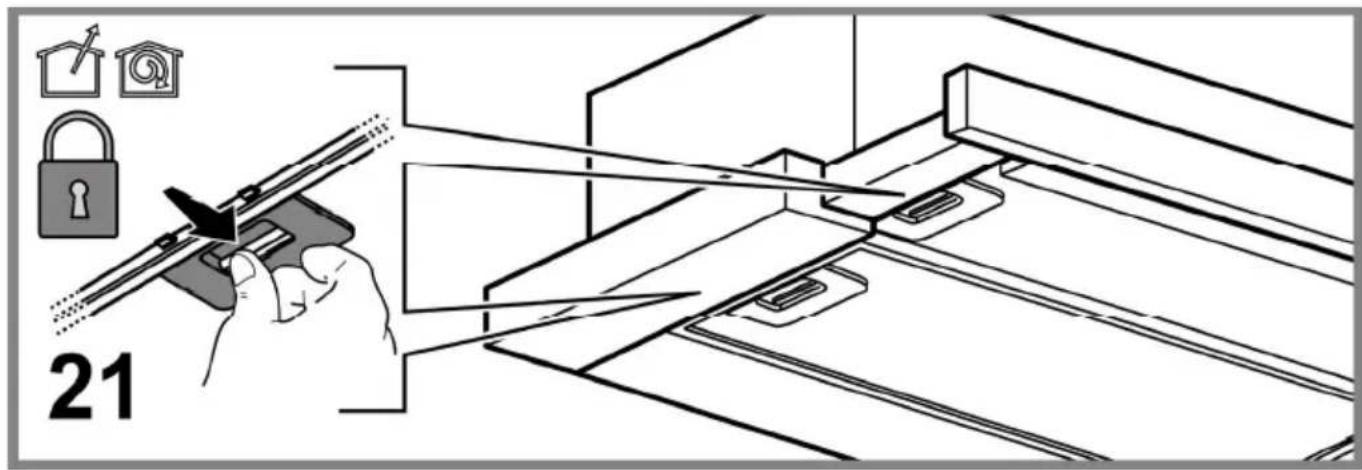

Attēls 10-21

Notur tauku daļiņas, kas veidojas no ēdiena pagatavošanas.

Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts trauku mazgājamā mašīnā, prettauku filtra metāla detaļas var kļūt nespodras, bet jebkurā gadījumā tā spējas nemainās.

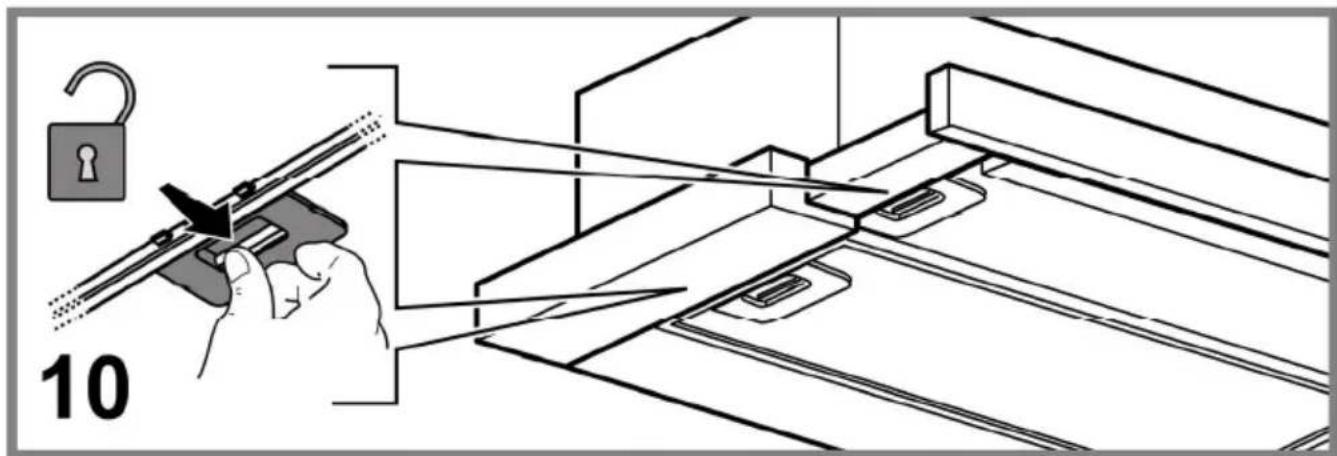

Lai noņemtu tauku filtru, ir jāvelk debloķēšanas atsperes rokturis.

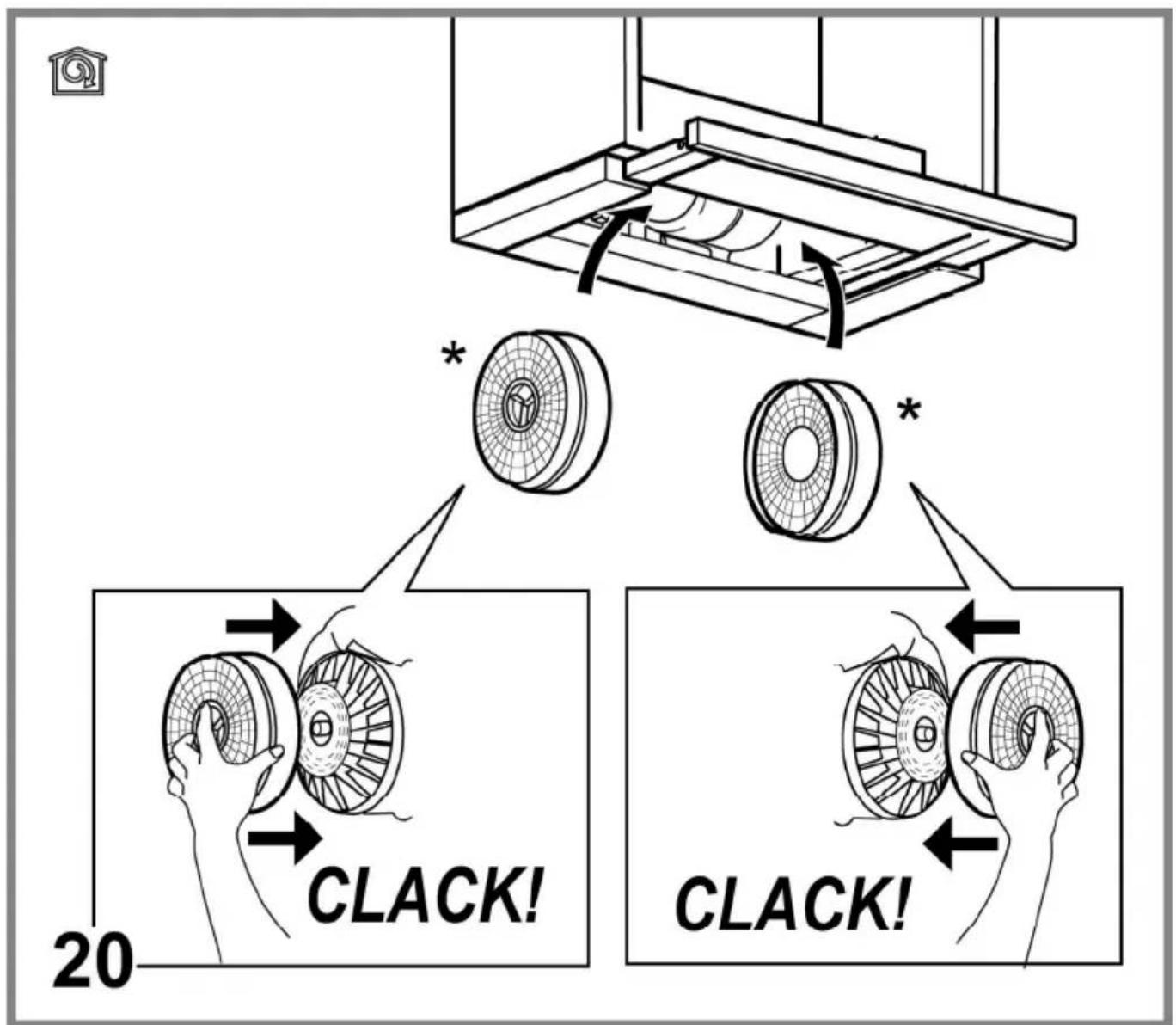

Aktīvās ogles filtrs (tikai versijai ar filtru)

20. attēls

Neitralizē nepatīkamās smakas, kas rodas ēdiena gatavošanas laikā.

Ogles filtra piesātināšanās notiek pēc vairāk vai mazāk ilgas lietošanas, atkarībā no virtuves veida un tauku filtru tīrīšanas biežuma. Jebkurā gadījumā ir nepieciešams nomainīt kārtridžu katru ceturto mēnesi.

Uzmanību! Pirms pieskarties spuldzēm, pārliecinieties, ka tās ir aukstas.

Lampa	Jauda (W)		Stiprinājums
	3		E14
Spriegums (V)		Izmērs (mm)
230		55 (Centrālās gaismas garums)
Kods ILCOS D (saskaṇā ar IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Novietojiet atpakaļ režģi.

Ja apgaismojums nedarbojas, pārbaudiet, vai spuldze ir pareizi ievietota, pirms vērsties pie tehniskā servisa.
