Typ produktu	Odvětrávací/recirkulační digestoř
Značka	Elica
Model	ELITE 14 PRF0116536A
Napájecí napětí	220-240 V
Frekvence	50 Hz
Výkon osvětlení	3 W
Typ žárovky	LED nebo halogen (E14, 3 W)
Patice	E14
Počet rychlostí	3 rychlosti + zastavení
Verze použití	Odsávání (venkovní odtah) nebo recirkulace (s uhlíkovým filtrem)
Minimální instalační vzdálenost (elektrický sporák)	50 cm
Minimální instalační vzdálenost (plynový nebo kombinovaný sporák)	65 cm
Frekvence čištění tukového filtru	Jednou měsíčně
Frekvence výměny uhlíkového filtru	Maximálně každé 4 měsíce
Materiál tukového filtru	Kovový (hliník nebo ocel)
Průměr odtahového připojení	Stejný jako příruba (neuvedeno, obvykle 120 nebo 150 mm)
Spotřeba energie	Neuvedeno
Hladina hluku	Neuvedeno
Hmotnost	Neuvedeno
Rozměry (š x h x v)	Neuvedeny

Často kladené otázky - ELITE 14 PRF0116536A ELICA

Jak nainstalovat digestoř Elica ELITE 14?

Dodržujte minimální vzdálenosti: 50 cm nad elektrickým sporákem, 65 cm pro plynový nebo kombinovaný. Postupujte podle přiloženého montážního návodu. Ujistěte se, že je zásuvka po instalaci přístupná.

Jaký je rozdíl mezi odsávací a recirkulační verzí?

V odsávací verzi je vzduch odváděn ven potrubím. V recirkulační verzi je vzduch recirkulován po průchodu aktivním uhlíkovým filtrem, který musí být nainstalován, pokud jím digestoř není vybavena od výroby.

Jak čistit tukový filtr?

Kovový filtr se čistí jednou měsíčně ručně neagresivním detergentem nebo v myčce nádobí při nízké teplotě (rychlý cyklus). Případné zabarvení neovlivňuje jeho účinnost.

Kdy vyměnit aktivní uhlíkový filtr?

Uhlíkový filtr musí být vyměněn maximálně každé 4 měsíce, nebo dříve při intenzivním používání. Nelze jej čistit ani regenerovat.

Jak vyměnit žárovku digestoře?

Odpojte digestoř, nechte vychladnout, sejměte sací mřížku, poté vyměňte vadnou žárovku za novou typu E14, 3 W, 230 V. Nasaďte mřížku zpět.

Co dělat, když digestoř vůbec nefunguje?

Zkontrolujte elektrické napájení (zásuvku, jistič). Ujistěte se, že je zástrčka správně zapojena. Pokud se nic nerozsvítí, kontaktujte zákaznický servis.

Digestoř vydává hluk, je to normální?

Hluk ventilace je normální zejména při vysoké rychlosti. Pokud je hluk neobvyklý, zkontrolujte, zda není odtahové potrubí ucpané a zda jsou filtry čisté.

Lze digestoř používat bez uhlíkového filtru v recirkulační verzi?

Ne, uhlíkový filtr je nezbytný pro zachycení pachů v recirkulační verzi. Pokud je digestoř používána v odsávací verzi, musí být uhlíkový filtr odstraněn.

Jaký typ šroubů použít pro instalaci?

Používejte pouze šrouby dodané s produktem. Pokud nejsou dodány, kupte šrouby vhodné pro materiál stěny a dodržujte délku uvedenou v instalačním návodu.

Kde najít kompletní návod k použití?

Kompletní návod je k dispozici zdarma ve formátu PDF na webu notice-facile.com nebo na stránkách výrobce Elica.

NÁVOD K OBSLUZE ELITE 14 PRF0116536A ELICA

CS Návod na montáž a používání

SK Návod na montáž a použití

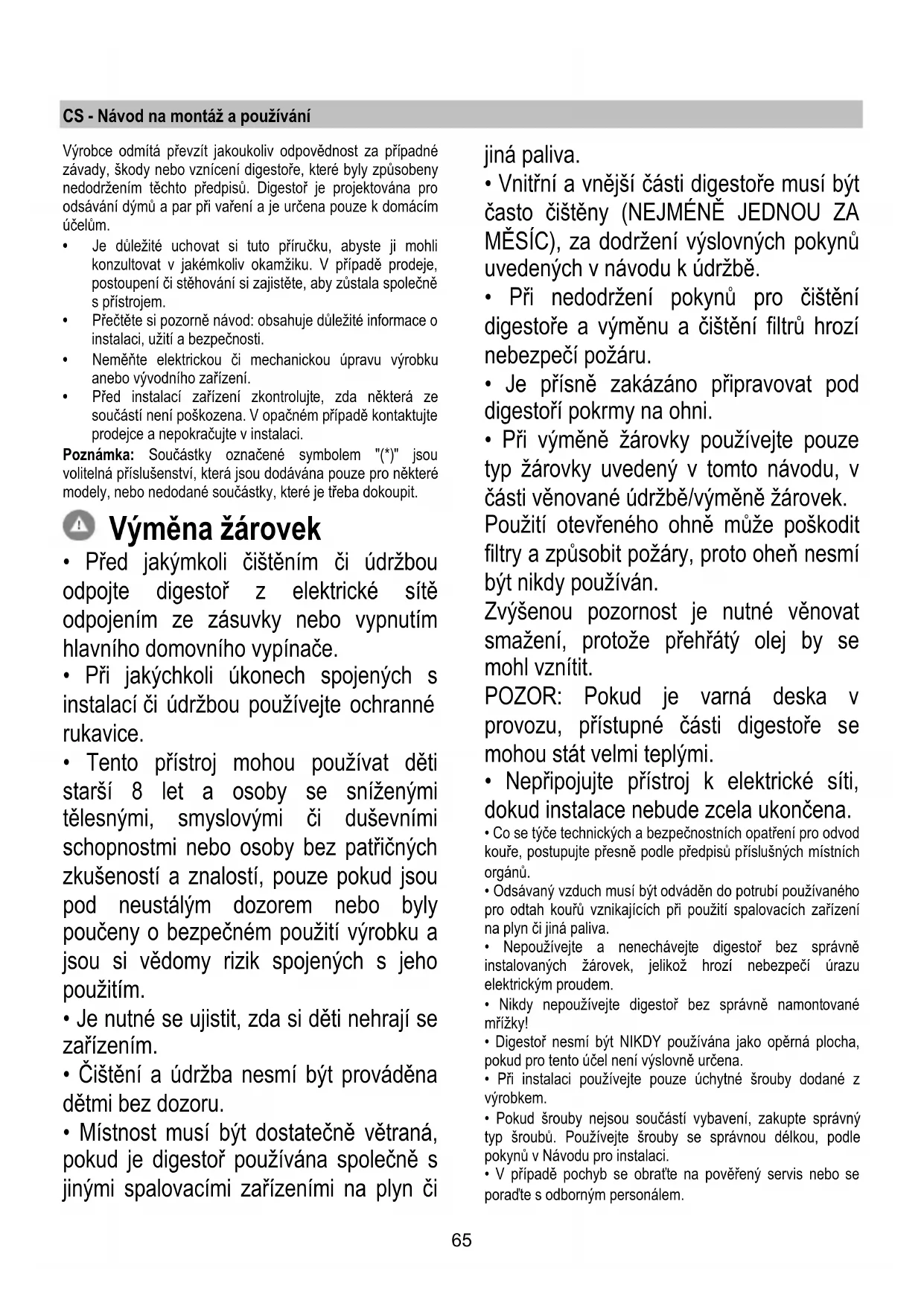

CS - Návod na montáž a používání

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům.

• Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení nebo stěhování si zajistěte, aby zůstala společně s přístrojem.
• Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, použití a bezpečnosti.
• Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.
• Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Poznámka: Součástky označené symbolem "(*)" jsou volitelná příslušenství, která jsou dodávána pouze pro některé modely, nebo nedodané součástky, které je třeba dokoupit.

Výměna žárovek

• Před jakýmikoli čištěními či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.
• Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.
• Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.
• Je nutné se ujistit, zda si děti nehrají se zařízením.
• Čištění a údržba nesmí být prováděna dětmi bez dozoru.
• Místnost musí být dostatečně větraná, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či

jiná paliva.

• Vnitřní a vnější části digestoře musí být často čištěny (NEJMÉNĚ JEDNOU ZA MĚSÍC), za dodržení výslovných pokynů uvedených v návodu k údržbě.
• Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.
• Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.
• Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek.

Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými. - Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena. - Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů. - Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouře vznikajícího při použití spalovacích zařízení na plyn či jiná paliva. - Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem. - Nikdy nepoužívejte digestoř bez správně namontované mřížky! - Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena. - Při instalaci používejte pouze uchycovací šrouby dodané s výrobkem. - Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle pokynů v návodu pro instalaci. V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

POZOR!

V případě chybějící instalace šroubů a upevňovacích prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy. - Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Mezinárodní zvláštní výbor pro rádiové rušení, pozn. překl.) Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete vařit, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpůrnou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (filtry), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (filtry), je-li to nutné pro udržování účinnosti.

Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

Použití

Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištění vzduchu v místnosti.

Odsávací provedení

Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě.

POZOR!

Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

POZOR!

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.

Používejte co nejkratší odtahové potrubí.

Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°).

Vyhněte se zásadním změnám sekce vedení odtahu.

Pozor! Jestliže je digestoř vybavena uhlíkovým filtrem, je třeba ho odstranit.

Filtrační provedení

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50 cm v případě elektrických sporáků, 65 cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

POZOR!

Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu vyžádejte si ho u servisní služby.

Instalace

Před zahájením instalace:

Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace. - Odložte filtry s aktivním uhlím - jsou-li dodány (viz příslušný odstavec). Je třeba jej/je namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi. Zkontrolujte, zda se uvnit odsavače nenachází (z přepravních důvodů) materiál příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte.

Tento typ digestoře musí být vestavěn do závěsné skříňky anebo do jiné podpory.

Provoz

Odsavač je vybaven ovládacím panelem s ovládáním rychlosti odsávání a zapínáním osvětlení pracovní plochy.

a. spínač osvětlení ON/OFF. b. vypínač OFF/rychlost 1 c. volba rychlosti 2 d. volba rychlosti 3

Údržba

Čištění

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!

Tukový filtr

Obr. 10-21

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1 x do měsíce vyčistit.

Je možné jej čistit ručně jemným mycím prostředkem nebo v kuchyňské myčce při nejnižší teplotě a kratším programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Filtr s aktivním uhlíkem (jen u filtrační verze)

Obr. 20

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření. Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. v závislosti na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.

NEMŮŽE být umýván či regenerován.

Vyjměte tukový filtr.

Přiložte na každou stranu filtr s uhlíkem a zavěste ho na digestoř.

Vložte opět tukové filtry.

Výměna žárovek

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se dotknete svítidel si ověřte, že vychladla.

Vyjměte kompletně zásuvku.

Vyjměte odsávací mřížku, abyste pronikli do úložného prostoru svítidel.

Vyjměte poškozenou žárovku a vyměňte ji za novou (viz tabulka níže):

Žárovka	Výkon (W)		Patice
	3		E14
Napěti (V)		Rozměry (mm)
230		55 (Délka od světelného středu)
Označeni ILCOS D podle normy IEC 61231
DRGSB/C/UB-3/27/1B-230-E14-55

Opět namontujte mřížku.

Jestliže osvětlení nefunguje, dříve než zavoláte servis si ověřte, zda jste správně nasadili žárovky do úložného prostoru.

SK - Návod na použitie a montáž

Přísně dodržujte použití.

• Je důležité uchovat si tuto příručku, abyste ji mohli použít v jakémkoli okamžiku. V případě prodeje, předání či stěhování zajistěte, aby byla dodána společně s odsavačem par.
• Pozorně si přečtěte návod: obsahuje důležité informace o instalaci, použití a bezpečnosti. Neměňte elektrickou či mechanickou úpravu výrobku nebo potrubí pro odvod par.
• Než začnete s instalací zařízení, ověřte, zda všechny součástky nejsou poškozené. V opačném případě se obraťte na prodejce a nepokračujte v instalaci.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE).

Tím, že zajistíte, aby byl tento výrobek po své životnosti odstraněn správným způsobem, uživatel přispívá k předcházení možným negativním následkům pro životní prostředí a zdraví.

Odtahové potrubí není součástí vybavení a je nutné ho zakoupit.

! Používejte co nejkratší odtahové potrubí.

! Vyhněte se zásadním změnám průřezu vedení odtahu.

Pozor! Pokud je digestoř vybavena uhlíkovým filtrem, je potřeba ho odstranit.

Filtrační verze

Elektrické připojení

Při mytí v myčce nádobí může protitukový kovový filtr vyblednout, ale jeho filtrační vlastnosti se tím vůbec nezmění.

Pro odpojení protitukových filtrů zatáhněte za pružinový háček.

Uhlíkový filtr (pouze pro filtrační verzi)

Obr. 20

Udržuje nepříjemné pachy pocházející z vaření.

Nasycení filtru s uhlíkem nastane po více či méně dlouhém užívání, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit filtr přibližně jednou za 4 měsíce. NEMŮŽE být umýván nebo regenerován.

Vyberte tukový filtr.

Přiložte na každou stranu filtr s uhlíkem a zavěste ho na digestoř.

Vložte opět tukový filtr.

Výměna žárovek
