ELITE 14 PRF0116536A - Exaustor ELICA - Manual de utilização gratuito

Tipo de produto	Coifa aspirante/filtrante
Marca	Elica
Modelo	ELITE 14 PRF0116536A
Tensão de alimentação	220-240 V
Frequência	50 Hz
Potência de iluminação	3 W
Tipo de lâmpada	LED ou halogénio (E14, 3 W)
Soquete	E14
Número de velocidades	3 velocidades + parada
Versão de uso	Aspirante (exaustão externa) ou filtrante (reciclagem com filtro de carvão)
Distância mínima de instalação (fogão elétrico)	50 cm
Distância mínima de instalação (fogão a gás ou misto)	65 cm
Frequência de limpeza do filtro antigordura	Uma vez por mês
Frequência de troca do filtro de carvão	A cada 4 meses no máximo
Material do filtro antigordura	Metálico (alumínio ou aço)
Diâmetro de conexão de exaustão	Idêntico ao flange de conexão (não especificado, geralmente 120 ou 150 mm)
Consumo energético	Não especificado
Nível sonoro	Não especificado
Peso	Não especificado
Dimensões (l x p x a)	Não especificadas

Perguntas frequentes - ELITE 14 PRF0116536A ELICA

Como instalar a coifa Elica ELITE 14 ?

Respeite as distâncias mínimas: 50 cm acima de um fogão elétrico, 65 cm para gás ou misto. Siga as instruções de montagem fornecidas. Certifique-se de que a tomada de parede esteja acessível após a instalação.

Qual é a diferença entre versão aspirante e filtrante ?

Na versão aspirante, o ar é evacuado para o exterior através de um duto. Na versão filtrante, o ar é reciclado após passar por um filtro de carvão ativo, que deve ser instalado se a coifa não vier equipada de fábrica.

Como limpar o filtro antigordura ?

O filtro metálico é limpo uma vez por mês manualmente com detergente não agressivo ou na máquina de lavar louça em baixa temperatura (ciclo rápido). A descoloração eventual não afeta sua eficácia.

Quando trocar o filtro de carvão ativo ?

O filtro de carvão deve ser substituído a cada 4 meses no máximo, ou antes se o uso for intensivo. Não pode ser limpo nem regenerado.

Como substituir a lâmpada da coifa ?

Desligue a coifa, deixe esfriar, remova a grade de aspiração, substitua a lâmpada defeituosa por uma nova do tipo E14, 3 W, 230 V. Recoloque a grade.

O que fazer se a coifa não funcionar ?

Verifique a alimentação elétrica (tomada, disjuntor). Certifique-se de que o plugue está corretamente conectado. Se nada acender, entre em contato com o serviço de pós-venda.

A coifa faz barulho, é normal ?

Um ruído de ventilação é normal especialmente em alta velocidade. Se o ruído se tornar anormal, verifique se o duto de exaustão não está obstruído e se os filtros estão limpos.

Pode-se usar a coifa sem filtro de carvão na versão filtrante ?

Não, o filtro de carvão é indispensável para reter odores na versão reciclagem. Se a coifa for usada na versão aspirante, o filtro de carvão deve ser removido.

Que tipo de parafuso usar para a instalação ?

Use apenas os parafusos fornecidos com o produto. Se não forem fornecidos, adquira parafusos adequados ao material da parede, respeitando o comprimento indicado no guia de instalação.

Onde encontrar o manual de instruções completo ?

O manual completo está disponível gratuitamente em PDF no site notice-facile.com ou no site do fabricante Elica.

MANUAL DE UTILIZADOR ELITE 14 PRF0116536A ELICA

PT Instruções para montagem e utilização

EL ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

PT - Instruções para montagem e utilização

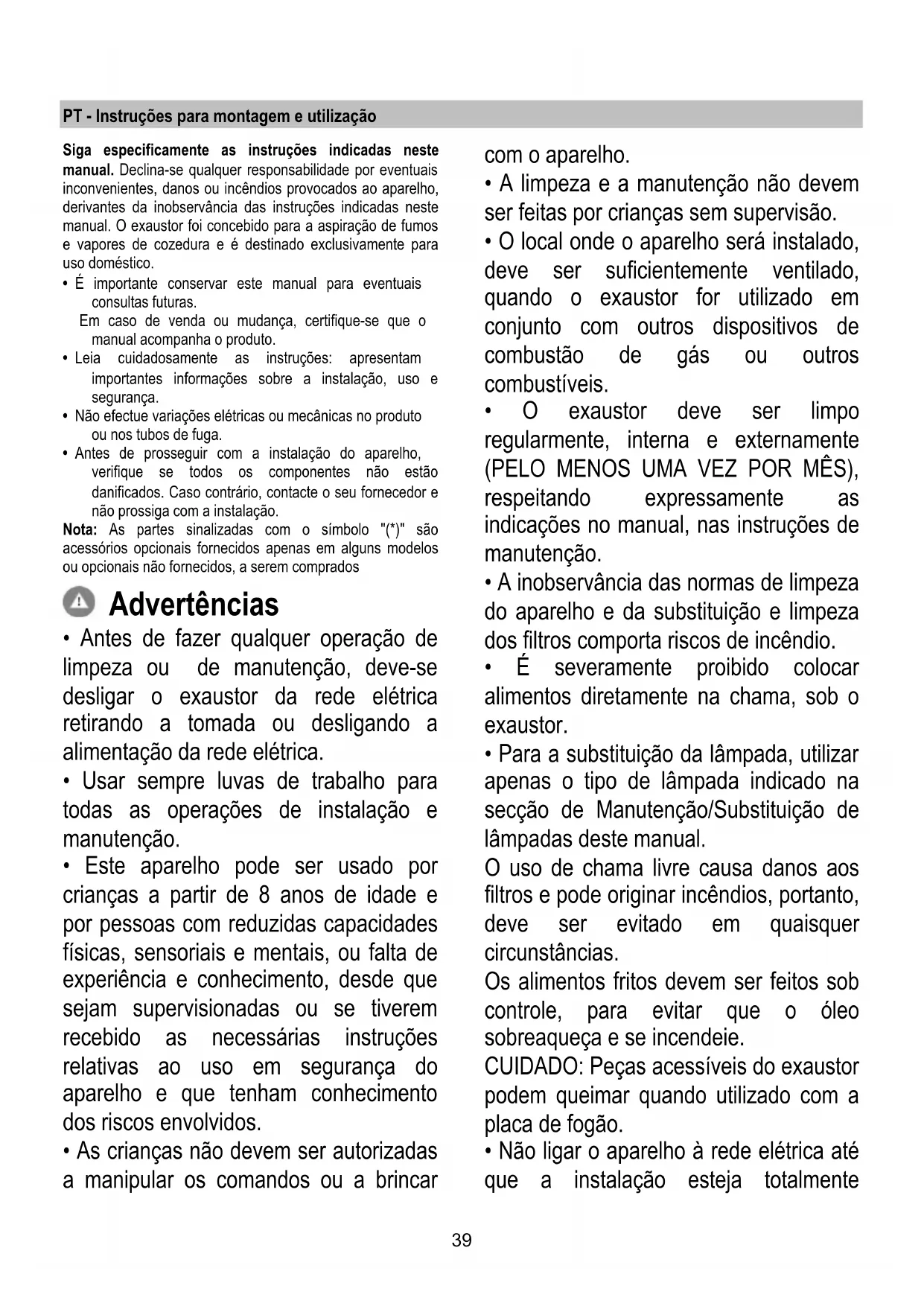

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivados da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso doméstico.

• É importante conservar este manual para eventuais consultas futuras.

Em caso de venda ou mudança, certifique-se de que o manual acompanha o produto.

• Leia cuidadosamente as instruções: aparecerão informações importantes sobre a estrutura, uso e segurança.
• Não efetue variações elétricas ou mecânicas no produto ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

Nota: As partes sinalizadas com o símbolo "(*)" são acessórios opcionais fornecidos apenas em alguns modelos ou opcionais não fornecidos, a serem comprados.

Advertências

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.
• Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos.
• As crianças não devem ser autorizadas a manipular os comandos ou a brincar

com o aparelho.

• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho será instalado deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservância das normas de limpeza do aparelho e da substituição e limpezas dos filtros comporta riscos de incêndio.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilizar apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.

O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie.

CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizadas com a placa de fogão.

• Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente

concluída.

• Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• Não utilize ou remova o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.
• Nunca utilizar o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilizado como superfície de apoio, a menos que seja especificamente indicado.
• Usar somente os parafusos de fixação fornecidos com o aparelho para a instalação, ou, se não forem fornecidos, comprar o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consultar um centro de assistência autorizada ou um técnico qualificado.

ATENÇÃO!

• A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções pode resultar em riscos elétricos.
• Não utilizar com um programador, temporizador, telecomando separado ou qualquer outro dispositivo que se ative automaticamente.

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de Equipamentos Elétricos e Eletrónicos (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento ou eliminação inadequada deste produto.

O símbolo no produto ou nos documentos que acompanham o produto indica que este aparelho não pode receber um tratamento semelhante ao de um resíduo doméstico.

Pelo contrário, deverá ser depositado no respetivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de resíduos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o departamento da sua localidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em funcionamento por mais alguns minutos antes de terminar. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) de carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

Uso

O exaustor é fabricado para ser utilizado na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

Versão evacuação para o exterior Os vapores

são evacuados para o exterior, por meio de um tubo de descarga fixado à flange de conexão que se encontra sobre o exaustor.

ATENÇÃO!

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

ATENÇÃO!

! Utilizar um tubo condutor com comprimento não inferior ao indicado. Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°C ). ! Evitar alterações drásticas da secção do tubo (diâmetro).

Aviso! Se o exaustor já estiver equipado com um FILTRO de carvão ativo, terá de ser removido.

Versão recirculação

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor nesta versão é necessário instalar um sistema de filtragem adicional à base de carvão ativado.

Aviso! Se o exaustor não estiver equipado com um filtro de carvão, terá de ser encomendado e colocado.

Instalação

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50 cm no caso de fogões elétricos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

Conexão elétrica

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇÃO!

Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar o seu funcionamento, e verificar se o cabo de rede está montado corretamente.

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao serviço de assistência técnica.

Montagem

Antes de iniciar a instalação:

• Verificar que o produto adquirido tem as dimensões adequadas para a área escolhida de instalação.
• Tirar o(s) filtro(s) de carvão ativado (*) se fornecido(s) (ver também o parágrafo relativo). Este(s) deve(m) ser remontado(s) somente caso se deseje utilizar o exaustor na versão filtrante.
• Verificar se, dentro do exaustor, não há (por motivos de transporte) materiais extras (por exemplo envelopes com parafusos ( ), garantias ( ) etc.). Caso haja, tirar e conservar.

Este tipo de exaustor deve ser embutido num nicho ou em suporte adequado.

Funcionamento

O exaustor vem equipado com um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.

a. Interruptor luz ON/OFF. b. Interruptor OFF/velocidade 1 c. Selecção velocidade 2 d. Selecção velocidade 3

Manutenção

Limpeza

O filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou na máquina de lavar louça a baixas temperaturas e com um ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina da louça, mas as suas características de filtração não se alteram.

Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

Filtro de carvão ativo (só para a versão filtrante)

Fig. 20

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

A saturação do filtro de carvão ativado verifica-se após um uso mais ou menos prolongado, em função do tipo de cozedura e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 vezes.

Não pode ser lavado ou regenerado.

Tire os filtros anti-gordura.

Coloque novamente os filtros anti-gordura.

Substituição das lâmpadas

Desligar o aparelho da rede elétrica;

Atenção! Antes de tocar as lâmpadas, certifique-se que estão frias.

Retirar a lâmpada danificada e substituí-la por uma nova (consultar a tabela abaixo):

Lâmpada	Potência (W)		Tomada
	3		E14
Tensão (V)		Dimensão (mm)
230		55 (Comprimento Centro Luz)
Código ILCOS D (de acordo com IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Voltar a montar a grelha.

Se a iluminação não funciona, verifique se as lâmpadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.
