ELITE 14 PRF0116536A - Virtuvės gartraukis ELICA - Nemokama naudojimo instrukcija

Produkto tipas	Ištraukiamoji/filtruojamoji gartraukė
Prekės ženklas	Elica
Modelis	ELITE 14 PRF0116536A
Maitinimo įtampa	220-240 V
Dažnis	50 Hz
Apšvietimo galia	3 W
Lemputės tipas	LED arba halogeninė (E14, 3 W)
Cokolis	E14
Greičių skaičius	3 greičiai + išjungimas
Naudojimo versija	Ištraukiamoji (išorinis išmetimas) arba filtruojamoji (recirkuliacija su anglies filtru)
Minimalus montavimo atstumas (elektrinė viryklė)	50 cm
Minimalus montavimo atstumas (dujinė arba mišri viryklė)	65 cm
Riebalų filtro valymo dažnumas	Kartą per mėnesį
Anglies filtro keitimo dažnumas	Kas 4 mėnesius, ne ilgiau
Riebalų filtro medžiaga	Metalinis (aliuminis arba plienas)
Išmetimo jungties skersmuo	Toks pat kaip ir jungties flanšas (nenurodyta, paprastai 120 arba 150 mm)
Energijos sąnaudos	Nenurodyta
Triukšmo lygis	Nenurodytas
Svoris	Nenurodytas
Matmenys (ilgis x gylis x aukštis)	Nenurodyti

Dažnai užduodami klausimai - ELITE 14 PRF0116536A ELICA

Kaip sumontuoti Elica ELITE 14 gartraukę?

Laikykitės minimalių atstumų: 50 cm virš elektrinės viryklės, 65 cm dujinei arba mišriai. Vykdykite pateiktas surinkimo instrukcijas. Įsitikinkite, kad sieninis lizdas yra pasiekiamas po montavimo.

Koks skirtumas tarp ištraukiamosios ir filtruojamosios versijos?

Ištraukiamojoje versijoje oras išleidžiamas į lauką per ortakį. Filtruojamojoje versijoje oras recirkuliuojamas po aktyviosios anglies filtro, kuris turi būti sumontuotas, jei gartraukė nėra juo aprūpinta iš gamyklos.

Kaip išvalyti riebalų filtrą?

Metalinis filtras valomas kartą per mėnesį rankomis su neagresyviu plovikliu arba indaplovėje žemoje temperatūroje (greitas ciklas). Galimas spalvos pakitimas neturi įtakos jo efektyvumui.

Kada pakeisti aktyviosios anglies filtrą?

Anglies filtrą reikia pakeisti ne rečiau kaip kas 4 mėnesius, arba anksčiau, jei naudojimas intensyvus. Jo negalima valyti ar regeneruoti.

Kaip pakeisti gartraukės lemputę?

Atjunkite gartraukę, leiskite atvėsti, nuimkite siurbimo groteles, tada pakeiskite sugedusią lemputę nauja E14, 3 W, 230 V tipo lempute. Uždėkite groteles atgal.

Ką daryti, jei gartraukė visiškai neveikia?

Patikrinkite elektros tiekimą (lizdą, jungiklį). Įsitikinkite, kad kištukas tinkamai įjungtas. Jei niekas neužsidega, kreipkitės į aptarnavimo tarnybą.

Gartraukė kelia triukšmą, ar tai normalu?

Vėdinimo triukšmas yra normalus, ypač dideliu greičiu. Jei triukšmas tampa neįprastas, patikrinkite, ar išmetimo ortakis nėra užsikimšęs ir ar filtrai yra švarūs.

Ar galima naudoti gartraukę be anglies filtro filtruojamoje versijoje?

Ne, anglies filtras yra būtinas kvapams sulaikyti recirkuliacijos režime. Jei gartraukė naudojama ištraukiamojoje versijoje, anglies filtras turi būti pašalintas.

Kokio tipo varžtus naudoti montavimui?

Naudokite tik su gaminiu pateiktus varžtus. Jei jie nepateikti, įsigykite varžtus, tinkančius sienos medžiagai, laikydamiesi montavimo vadove nurodyto ilgio.

Kur rasti pilną naudojimo instrukciją?

Pilną instrukciją galima nemokamai atsisiųsti PDF formatu iš notice-facile.com arba gamintojo Elica svetainės.

NAUDOJIMO INSTRUKCIJA ELITE 14 PRF0116536A ELICA

LT Montavimo ir naudiojimosi instrukcija

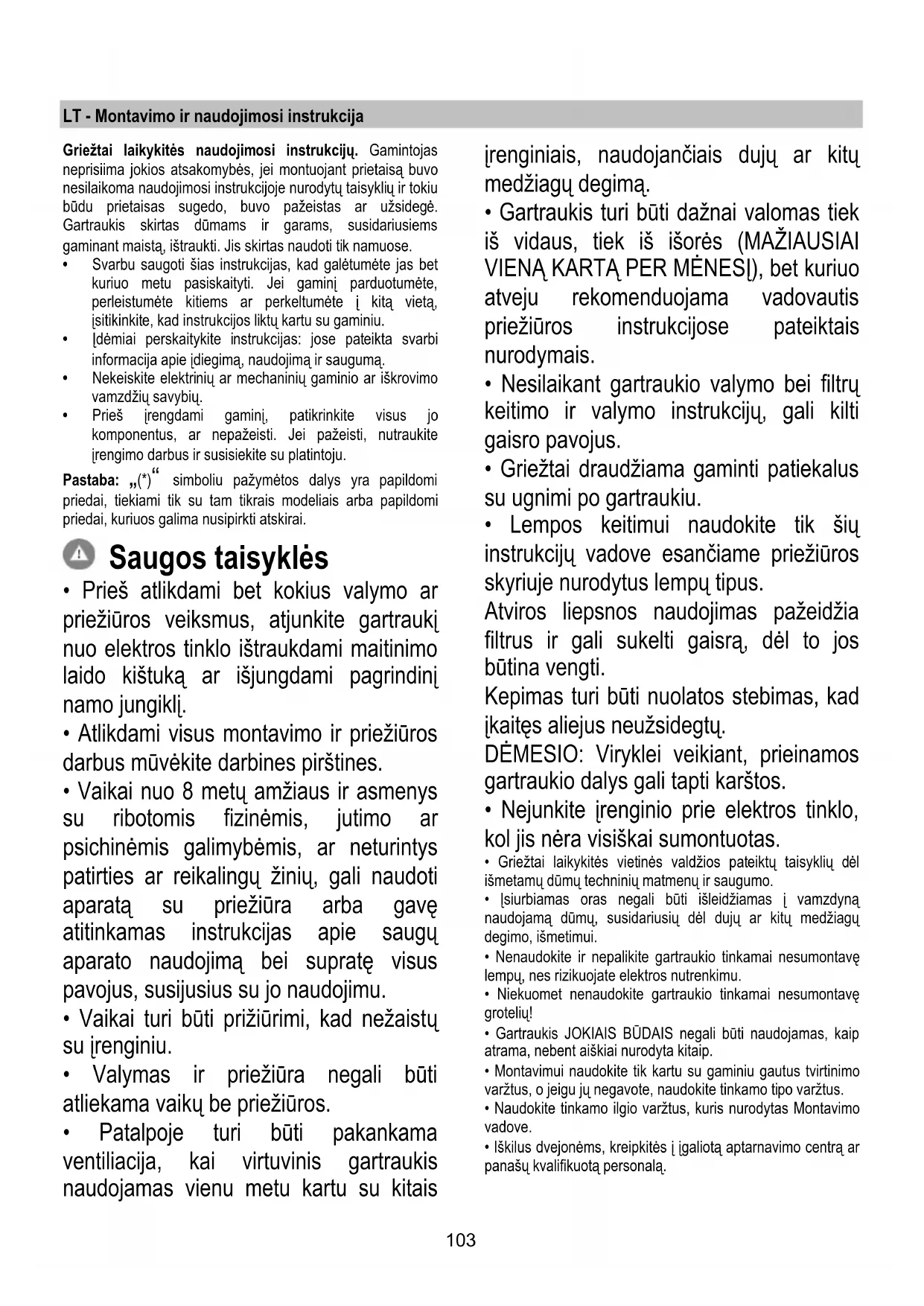

LT - Montavimo ir naudiojimosi instrukcija

Grieztai laikykites naudojimosi instrukciju. Gamintojas neprisiima jokios atsakomybes, jei montuojan pretaisa buvo nesilaikoma naudojimosi instrukcijoje nurodytu taisykliir tokiu budu prietaisas sugedo, buvo pazeistas ar uzsidege. Gartraukis skirtas dumams ir garams, susidariusiems gaminant maista, iStraukti. Jis skirts naudoti tik namuose.

Svarbu saugoti sias instrukcijas, kad galetumete jas bet kuriuo metu pasiskaityti. Jei gamini parduotumete, perleistumete kitiems ar perkeltumete i kita vieta, jsitikinkite, kad instrukcijos liktu kartu su gaminiu.
ldemai perskaty kite instrukcijas: jose pateikta svarbi informacija apie diegima, naudojima ir sauguma.
- Nekeiskite elektriniu ar mechaniniu gaminio ar iskrovimo vamzdziu savybiu.
- Pries iengdami gaminj, patikrinkite visus jo komponentus, ar nepaazeisti. Jei paazeisti, nutraukite iengimo darbus ir susisiekite su platintoju.

Pastaba: (^*) " simboliu pazymétos dals yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kurios galima nusipirkti atskirai.

Saugos taisyklès

• Pries atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukji nuo elektros tinklo ištraukdami maitinimo laido kistuka ar isjungdami pagrindin' namo jungikli.
• Atlikdami visus montavimo ir priežiūros darbus mūvěkite darbines pirstines.
• Vaikai nuo 8 metu amziaus ir asmenys su ribotomis fizinemis, jutimo ar psichinemis galimybemis, ar neturintys patirties ar reikalingu ziniu, gali naudoti aparata su prieziura arba gave atitinkamas instrukcijas apie saugu aparato naudojima bei suprata visus pavojus, susijusius su jo naudojimu.
• Vaikai turi buti prižiūrimi, kad nežaistu su i'renginiu.
• Valymas ir prieziura negali buti atliekama vaiku be prieziuros.
• Patalpoje turi buti pakankama ventiliacija, kai virtuvinis gartraukis naudojas vienu metu kartu su kitais

irenginials,naudojanciaisduju ar kitu medziagugdegima.

• Gartraukis turi buti dažnai valomas tiek iš vidaus, tiek iš išorès (MAŽIAUSIAI VIENA KARTA PER MENESI), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcjose pateiktais nurodymais.
• Nesilaikant gartraukio valymo bei filtru keitimo ir valymo instrukciju, gali kilti gaisro pavojus.
  Grieztai draudziama gaminti patiekalussu ugnimi po gartraukiu.
• Lempos keitimui naudokite tik šiu instrukciju vadove esanciame priežiūros skyriije nurodytus lempu tipus.

Atviros liepsnos naudiojimas pazeidzia filtrus ir gali sukelti gaisra, del to jos butina vengti.

Kepimas turi buti nuolatos stebimas, kad ikaites aliejus neuzsidegtu.

DÉMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karstos.

• Nejunkite i'renginio prie elektros tinklo, kol jis nera visiskai sumontuotas.

Grieztai laikykites vietinés valdžios pateiktu taisykiu del ismetamu dumu techniniu matmenu ir saugumo.
- Isiurbiamasoras negali buti isleidziamas I vamzdyna naudiojama dumu, susidariusiu del duju ar kitu medziagug degimo, ismetimui.
- Nenaudokite ir nepalikite gartraukio tinkamai nasumontave lempu, nes rizikuojate elektros nutrenkimu.
- Niekuomet nenaudokite gartraukio tinkamai nasumontave grotiliu!
- Gartraukis JOKIAIS BUDAIS negali buti naudojas, kaip atrama, nebent aiškiai nurodyta kitaip.
- Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varztus, o jeigu ju negavote, naudokite tinkamo tipo varztus.
- Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo vadove.
- Iskilus dvejonems, kreipkites ligaliota aptarnavimo centra ar panasu kvalifikuota personala.

DÉMESIO!

• Netinkamai sumontavirus varžtus irKitas tvirtinimodetales nurodytas šiose instrukcjose, gali kilti pavojus elektra.
• Nenaudoti su atskiru programavimo itaisu, laikmaciu, nuotoliniu valdymo pultu arba bet kuriuo kitu automatiskai suaktyvinamu prietaisu.

Sis prietaisas pazymetas remiantis ES Direktyva 2012/19/EC del elektros ir elektronines jrangos atlieku, (EE] atlieku). Pasirupindamas, kad sis gaminys buti iismestas tinkamai, vartojas pada isvengti neigiamu pasekmiu aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad sis gaminys neturi buti priskiriamas buitinems atliekoms, o turi buti pristatyas lam tikra attleku surinkimo puncta elektriniu i elektroniniu aparatu pakartotiniam panaudojimui. Gaminj ismeskite laikydamiesi vietiniu atleku salinimo normu. Noredami gauti daugiau informacijos apie sie gaminio apdorojima, rinkima ir pakartotini panudojima, kreipkites j specialia vietine istaiga, buitiniu atleku rinkimo centra ar parduotuve, kurioje gaminys buvo pirktas.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauge: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tinkamo naudiojimo patarimali, siekiant sumažinti poveikl aplinkai: Kai pradedate virti, junkite gartraukji, nustatykite mažiausia greiti ir, baige virti, palikite ji veikti dar kelioms minutems. Padidinkite greiti tik tuomet, jei susikaupia daug dūmù ar garu, o forsutajā veiksena naudokite tik krašutiniais atvejais. Kad išlaikytumete kvapu sugérimo efektyvuma, keiskite anglies filtr(-us). Kad išlaikytumete riebalu filtro(-us) veiksminguma, valykite ji (juos). Naudokite didžiausio siame vadove nurodyto skersmens kanalus, kad išlaikytumete prietaiso efektyvuma ir sumažintumete jo skleidžiama triukšma.

Naudojimas

Gaubtas gali buti naudiojas oro iStraukimo isore rezimu arba vidinés recirkuliacijos filtravimo rezimu.

Versija su siurbimo Iranga

Garai ištumiami [išore per iškrovos vamzdi, pritvirtinta prie jungès.

DÉMESIO!

Iskrovimo vamzdis nepriderdamas, ji reikia pirkti atskirai.

Vamzdžio skersmuo privalo atitiki sujungimo ziedo skersmenj.

DÉMESIO!

Jei gaube yra angliae filtru, juos reikia išimi.

Prijungti gaubta prie isvedamuju vamzdziu ir isvedamju angusienoje, kuri skersmuo atitiktu sandarinimo flansa.

! Naudokite pakankamo ilgio vamzdj.

! Naudokite kuo tiesesni vamzdji (didziausias vamzdzio nuokrypio kampas - 90^ ).
! Stenkitures iš esmës nekeisti vamzdžiu sekciju.

Démesio! Jei gaube yra anglies filtru, butinai juos pašalinkite

Versija su filtru

Pries patekdamas kambarj, itraukiamasoras nuriebalinamas ir dezodoruojamas. Noredami naudotis sios versijos filtru, privalote idiegti papildoma filtravimo aktyviaja anglimiistema.

Démesio! Jei gaube nera angies filtru, juos reikia užsakyti ir imontuoti pries naudiojima.

Irengimas

Jei virykle elektriné, maziausias atstumas tarp virykles kaitlentes pavirsiaus ir Žemiausios virtuvinio gaubto dalies turi buti 50cm, o jei virykle dujiné ar kombiniota - 65cmo jei virykle dujiné ar kombiniota.

Jei dujinés viryklés i'rengimo instrukcijoje nurodomas didesnis atstumas, butina | tai atsižvelgti.

Prijungimas prie elektros tinklo

ltampa elektrós tinkle turi atitiki itampa, nurodyta etiketeje, prikliujuote gaubto viduje. Jei yra kišukas, reikia jungti gaubt i Rozete, attinkancia galiojancius nuostatus ir esancia prieinamoje vietoje net ir po gaubto idiegimo. Jeigu kišuko (yra numatyas tiesioginis prijungimas prie elektrós srovés) arba nera rozelès prieinamoje vietoje net ir po gaubto idiegimo, yra naudiojas dvipolis jungiklis, pagal visas idiegimo taisykles užtikrinantis visiška atsijungima nuo elektrós tinklo per aukstos itampos atveju.

DÉMESIO!

Pries vél priungdami gaubta prie elektros maitinimo tinklo ir patikrindami, arjis tinkamai veikia, visada jsitikinkite, ar tinklo kabelis tinkamai jmontuotas.

Prie gaubto pridedamas specialus maitinimo kabelis. Jei pastebèjote, kad kabelis yra pazeistas, nedelsiant kreipkitès i techninés pagalbos centra dél kabelio keitimo.

Montavimas

Pries pradedami irengima:

• Patikrinkite, ar jsigyto gaminio dydis tinka pasirinktai i'rengimo vietai.

• Pašalinkite aktyviosios anglies filtrā (-us), jeijis (jie) yra komplekte, (taip pat Žiūrekite atitinkama pastraipa). JI (juos) reikia imontuoti tik norint naudoti gaubta filtravimo režimu.

• Patikrinkite (transportavimo tikslais), ar gaubto vidujenera irangos detaliu (pavyzdziui, maišeliu su varžtais, garantiju ir t.t.), jas išimkite ir saugokite.

Sis gaubtas sukurtas, kad butu patalpintas spintoje ar kitokioje atramoje.

Veikimas

Gaubte yra valdymo skydelis su ištraukimo greicio parinkimu ir sviesos jungikliu, kuriuo galima valdyti kepimo Plato sviesas.

a. Sviesos jungiklis ON/OFF.
b. 1 greicio isjungiklis OFF
c. 2 greicio perjungiklis
d. 3 greicio perjungiklis

Priežiūra

Valymas

Valymui naudokite TIK šluoste, suvilgyta skystu neutraliu valikli. NENAUDOKITE VALYMO REIKMENU AR INSTRUMENTU!

Nenaudokite abrazyviniu valymo priemoniu. NENAUDOKITE SPIRITO!

Nuroliebalu saugantis filtras

10-21 pav.

Anglies filtras prisipido naudojant ji ilga laika, priklausomai nuo virtuves tipo ir riebalu filtro valymo regularumo. Bet kokiu atveju, kapsule reikia keisti maziausiai kas keturis menesius. NEGALIMA plauti ar regeneruoti.

Nuimkite riebalu filtrus.

Is abiejpuusiu jstatykite anglies filtrus ir pritvirtinkite juos priedumtraukio.

Istatykiterebalufitrusisavovieta.

Lempu keitimas

Isjunkite prietaisa is elektros tinklo.

Demesiol Pries liesdami lempas, jsitikinkite, kad jos atvesusios.

Visiskai iStraukite stalciu.

Noredami pasiekti lempoms skirta ertme, nuimkite iStraukimo groteles.

Išimkite sugedusia lempa ir pakeiskite ja nauja (žr. tolesne lentele):

Lempa	Galingumas (W)		Cokolis
	3		E14
ltampa (V)		Matmenys (mm)
230		55 (siūlç šviesos centras)
ILCOS D kodas (pagal IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Idekite groteles.

Jei apsvietimas neveiks, pries kviesdami technine pagalba, patikrinkite, ar lempas jstatete teisinga pozicija.
