Tipo di prodotto	Cappa aspirante/filtrante
Marca	Elica
Modello	ELITE 14 PRF0116536A
Tensione di alimentazione	220-240 V
Frequenza	50 Hz
Potenza illuminazione	3 W
Tipo di lampadina	LED o alogena (E14, 3 W)
Attacco	E14
Numero di velocità	3 velocità + stop
Versione d'uso	Aspirante (evacuazione esterna) o filtrante (ricircolo con filtro a carbone)
Distanza minima d'installazione (cucina elettrica)	50 cm
Distanza minima d'installazione (cucina a gas o mista)	65 cm
Frequenza di pulizia del filtro antigrasso	Una volta al mese
Frequenza di sostituzione del filtro a carbone	Ogni 4 mesi al massimo
Materiale del filtro antigrasso	Metallico (alluminio o acciaio)
Diametro di raccordo evacuazione	Identico alla flangia di raccordo (non specificato, generalmente 120 o 150 mm)
Consumo energetico	Non specificato
Livello sonoro	Non specificato
Peso	Non specificato
Dimensioni (L x P x A)	Non specificate

Domande frequenti - ELITE 14 PRF0116536A ELICA

Come installare la cappa Elica ELITE 14 ?

Rispettare le distanze minime: 50 cm sopra un piano cottura elettrico, 65 cm per gas o misto. Seguire le istruzioni di montaggio fornite. Assicurarsi che la presa a muro sia accessibile dopo l'installazione.

Qual è la differenza tra versione aspirante e filtrante ?

In versione aspirante, l'aria viene espulsa all'esterno tramite un condotto. In versione filtrante, l'aria viene ricircolata dopo essere passata attraverso un filtro a carbone attivo, che deve essere installato se la cappa non ne è dotata dall'origine.

Come pulire il filtro antigrasso ?

Il filtro metallico si pulisce una volta al mese a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura (ciclo rapido). L'eventuale scolorimento non ne pregiudica l'efficacia.

Quando sostituire il filtro a carbone attivo ?

Il filtro a carbone deve essere sostituito ogni 4 mesi al massimo, o prima se l'uso è intensivo. Non può essere pulito né rigenerato.

Come sostituire la lampadina della cappa ?

Scollegare la cappa, lasciare raffreddare, rimuovere la griglia di aspirazione, quindi sostituire la lampadina difettosa con una nuova di tipo E14, 3 W, 230 V. Reinstallare la griglia.

Cosa fare se la cappa non funziona affatto ?

Verificare l'alimentazione elettrica (presa, interruttore). Assicurarsi che la spina sia correttamente inserita. Se non si accende nulla, contattare il servizio post-vendita.

La cappa fa rumore, è normale ?

Un rumore di ventilazione è normale soprattutto ad alta velocità. Se il rumore diventa anomalo, verificare che il condotto di evacuazione non sia ostruito e che i filtri siano puliti.

Si può usare la cappa senza filtro a carbone in versione filtrante ?

No, il filtro a carbone è indispensabile per trattenere gli odori in versione ricircolo. Se la cappa è utilizzata in versione aspirante, il filtro a carbone deve essere rimosso.

Che tipo di viti usare per l'installazione ?

Utilizzare esclusivamente le viti fornite con il prodotto. Se non fornite, acquistare viti adatte al materiale della parete, rispettando la lunghezza indicata nella guida d'installazione.

Dove trovare il manuale d'uso completo ?

Il manuale completo è disponibile gratuitamente in formato PDF sul sito notice-facile.com o sul sito del produttore Elica.

MANUALE UTENTE ELITE 14 PRF0116536A ELICA

IT Istruzioni di montaggio e d'uso

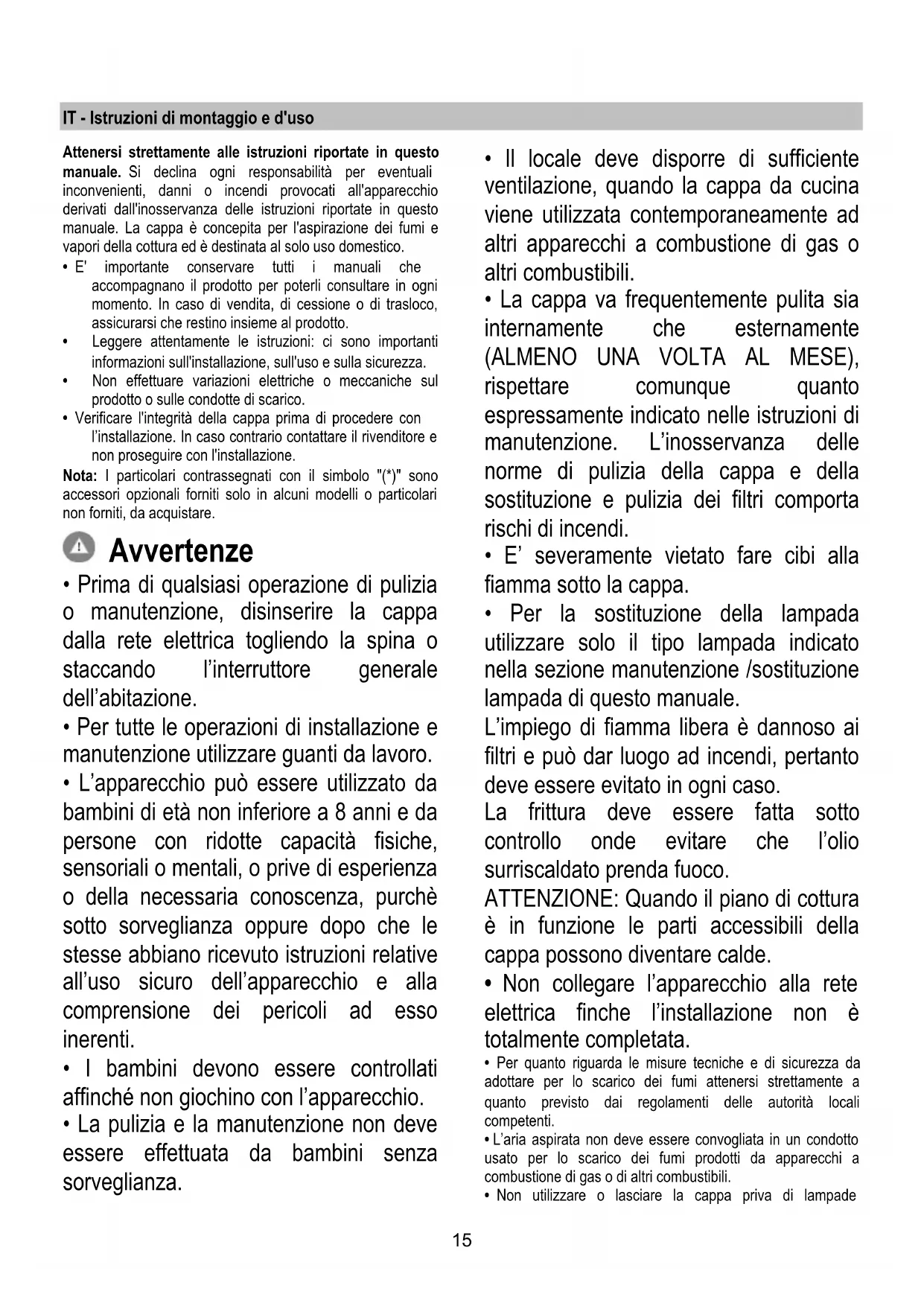

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'appareccchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

• E' importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
• Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
  Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
• Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Note: I particolari contrassegnati con il symbolo " (*) " sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro.
• L'apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, parchè molto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.

• La pulizia e la manutenzione non deve essere effettuata da bambini alla sorvegianza.

• Il locale deve disponre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.

• La cappa va frequently pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quanto espressamente indicate nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

• E' severamente vietato fare cibi alla fiamma sotto la cappa.

• Per la sostituzione della lampada utilizzare solo il tipo lampada indicatora nella sezione manutenzione /sostituzione lampada di questo manuale.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto delve essere evitato in agli caso.

La frittura deve essere fattato controllo onde vegetare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.
- Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quando previsto dai regolamenti delle autorità locali competenti.
- L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
- Non utilizzato o lasciare la cappa priva di lampade

correttamente montate per possibile rischio di scossa elettrica.

• Maiutilizzare la cappa senza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espessamente indicato.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'infallazione.
• In caso di dubbio, consultrare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE!

• La mancata installatione di viti e dispositori di fissaggio in conformità di queste istruzioni cui comportare rischi di natura elettrica.
• Non utiliser con un programmatore, timer, telecomando分开ato o qualsiasi altri dispositivo che si attiva automaticamente.

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagnamento indica che quello prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene segundo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: Quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche after the termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il systema di riduzione degli odori, sostituire, quando è necessario, il/i filtrato/i carbone. Per Maintainere ben efficiente il filtrato del grasso, pulirlo in caso di necessità. Per ottimizzazione l'efficienza e minimizzazione i rumori, utilizzare il diametro massimo delsystema di canalizzazione individato in quello manuale.

Utilizzazione

La cappa è realizata per essere utilizzata in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.

Versione aspirante

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE!

Il tubo di evacuation non è fornito e va acquistato.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

ATTENZIONE!

Se la cappa è provvista di filtering a carbone, quello/ideve/devono essere rimioso/i.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
! Evitare cambiamenti drastici di sezione del condotto.

Attenzione! Se la cappa e' provvista di filtering al carbone, quello deve essere molto.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Perutilizzare la cappa in但这a versione è necessario installare unsystema di filtraggio aggiuntivo a base di carboni attivi.

Attenzione! Se la cappa non è provvista di filtering al carbone, quello deve essere ordinato e montato prima dell'uso.

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul disposativo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cmin caso di cucine a gas o miste.

Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile ancche dopo o installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, ancche dopo installatione, applicare un interruptore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione lll, conformmente alle regole di installatione.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

Montaggio

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installmente prescelta.
• Togliere il/i filtro/i al carbone attivo se forniti (vedi anche paragrafo relative). Questo/i va/nno rimontato/i solo se si vuole utilizzato la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventualmente va molto e conservato.

Questo tipo di cappa deve essere incassata in un pensile o altri supporto.

Funzionamento

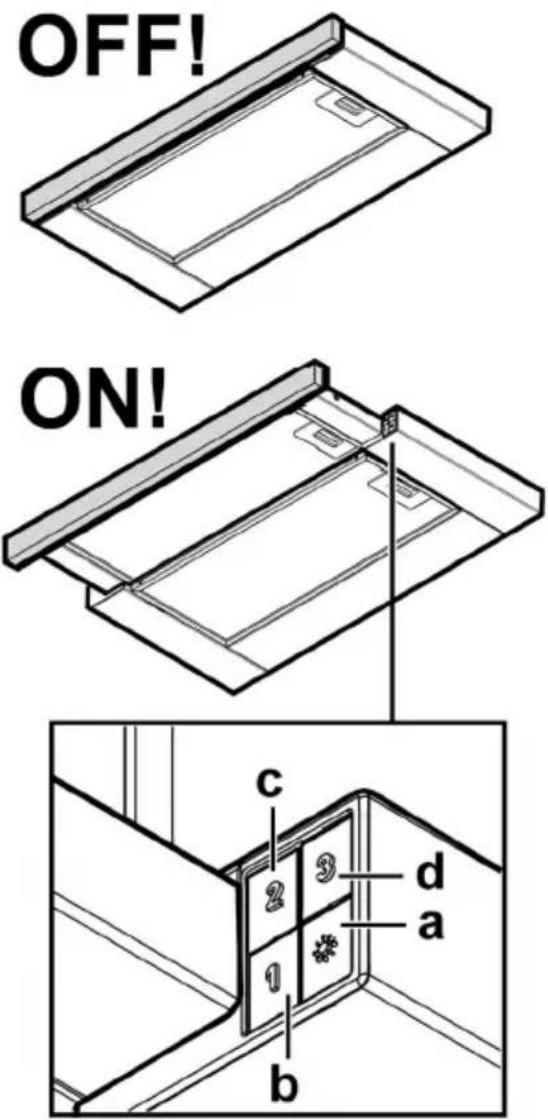

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

a. Interruftore luce ON/OFF.
b. Interruttore OFF/velocity 1
c. Selezione velocità 2
d. Selezione velocità 3

Manutenzione

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Filtro antigrasso

Fig. 10-21

Trattiene le particelle di grasso derivanti alla cottura.

Il filtro antigrasso metallico deve essere pulito una volta al mese con detergenti non aggressivi, manualemente oppure in lavastoviglie aasse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scoloriri ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare ilhetto grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 20

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtro carbone si verifica dopo un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In agli caso è necessario sostituire la cartuccia al massimo agli quattro mesi. NON può essere lavato o rigenerato

Togliere i filtri antigrassi.

Applicare un filtro al carbone per lato ed agganciarlo alla cappa.

Rimettere i filtri antigrasso.

Sostituzione Lampade

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Estrarre il cassetto estraible.

Togliere la griglia di aspirazione per accedere al vano lampade.

Togliere la lampada danneggiata e sostituirla con una nuova (vedi tabella除去):

Lampada	Potenza (W)		Attacco
	3		E14
Tensione (V)		Dimensione (mm)
230		55 (Lunghezza Centro Luce)
Codice ILCOS D (in accordo a IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Rimontare la griglia.

Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.
