Τύπος προϊόντος	Αντλία θερμότητας για πισίνα
Μάρκα	AstralPool
Μοντέλο	Pro Elyo Touch (PET-08 έως PET-35T)
Κωδικοί προϊόντων	74166 έως 74175

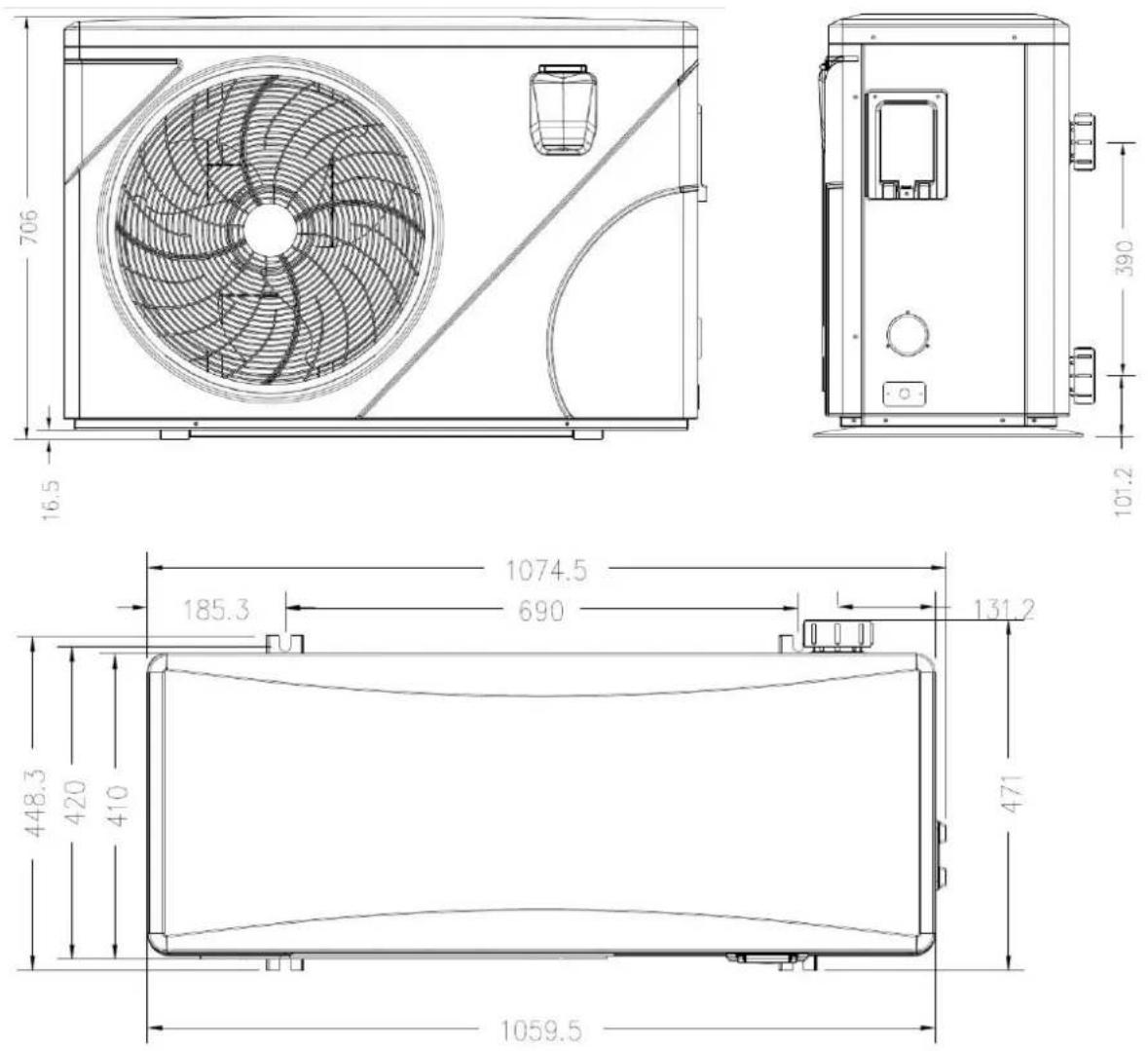

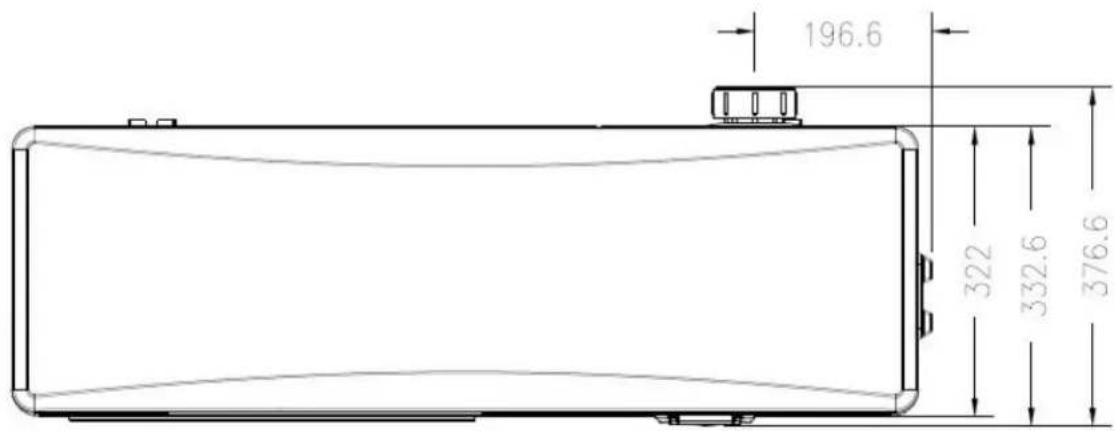

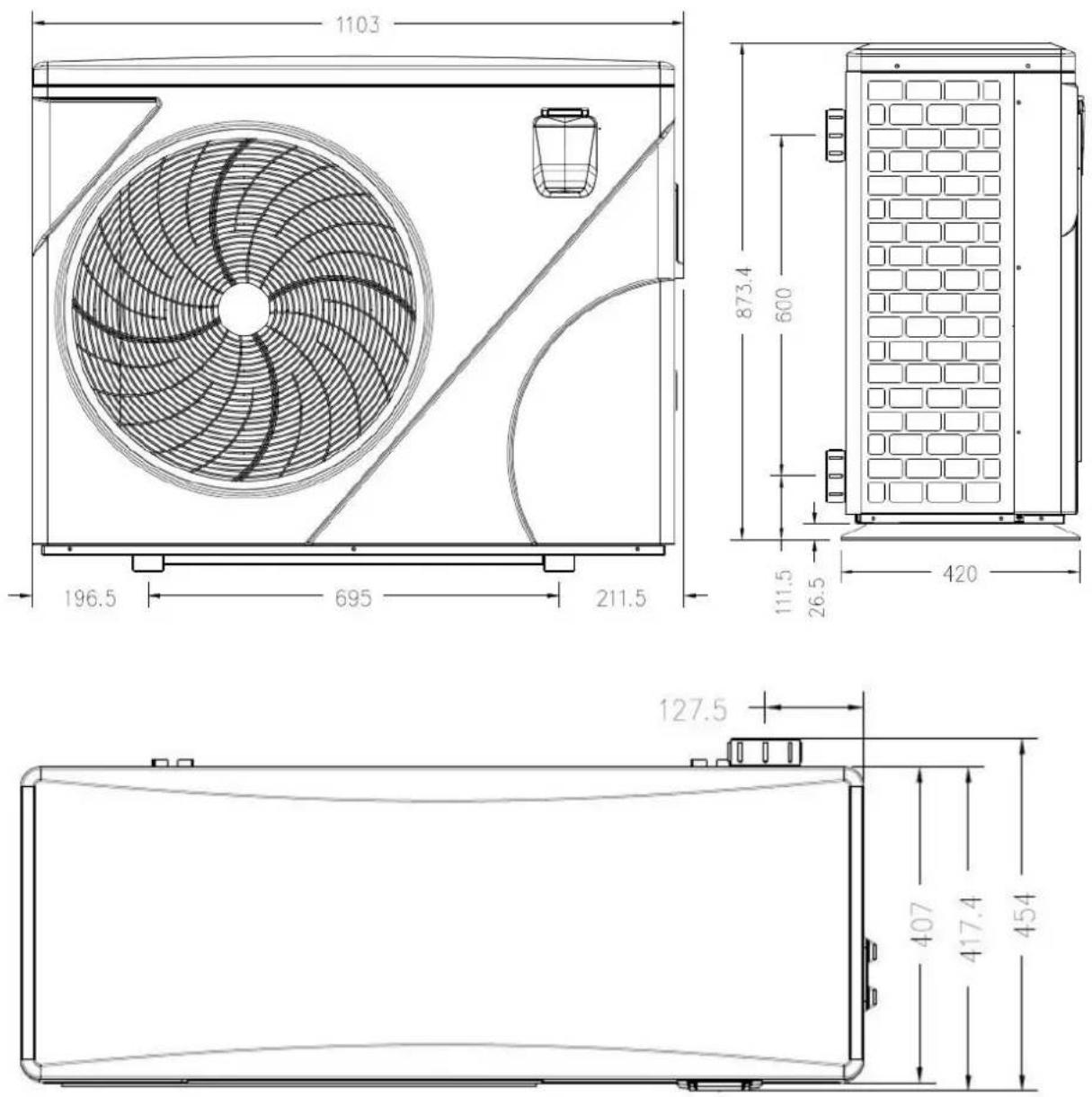

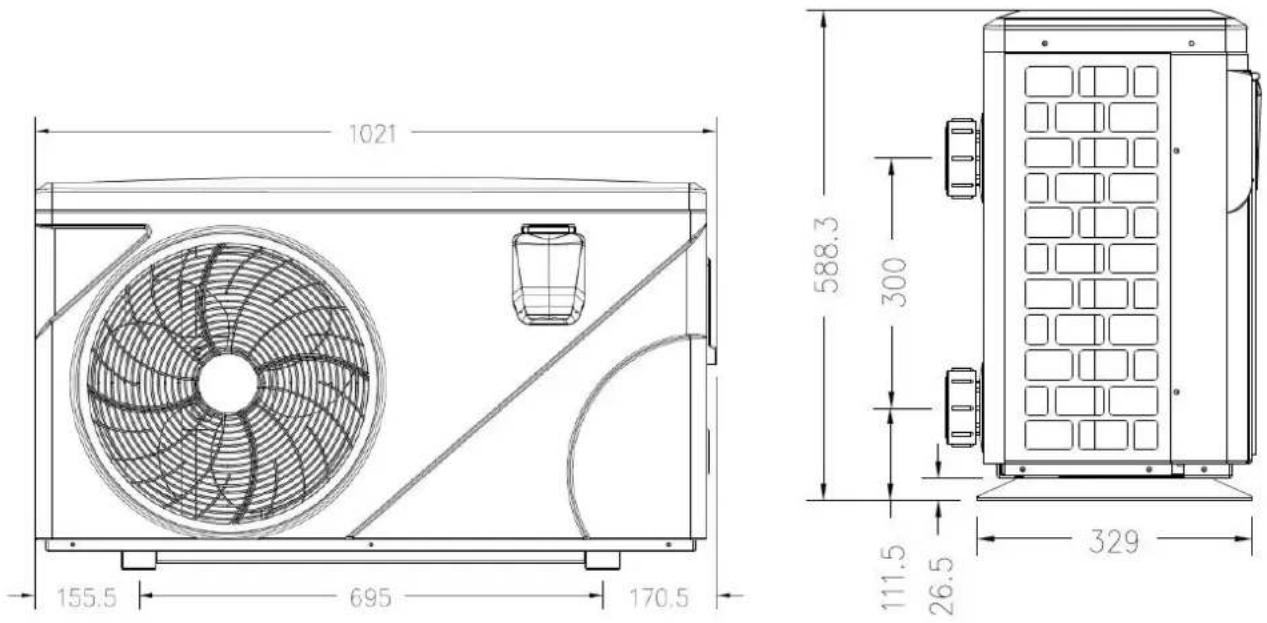

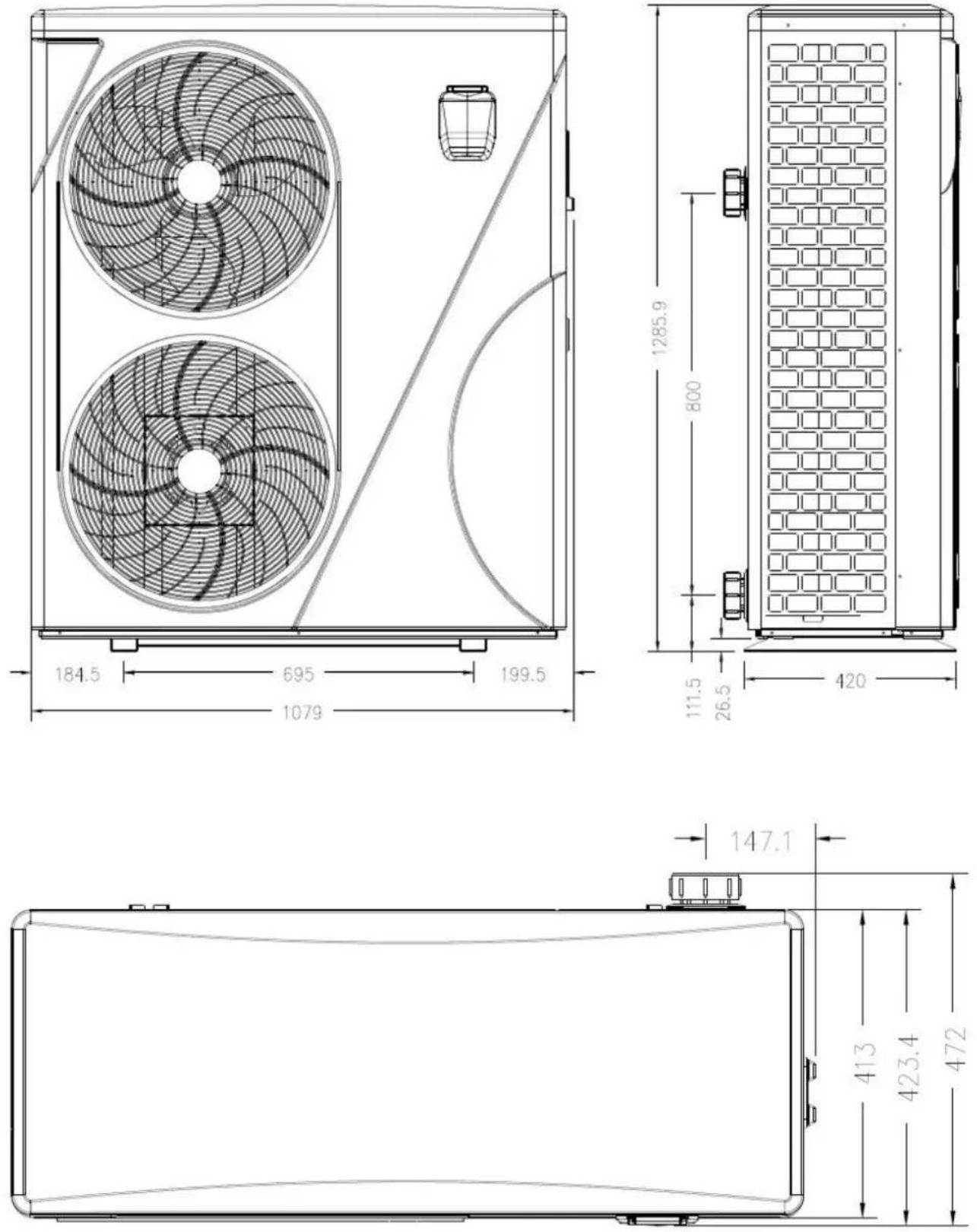

Διαστάσεις (Μ x Π x Υ)	Περίπου 1000 x 400 x 800 mm έως 1400 x 600 x 1000 mm ανάλογα με το μοντέλο
Καθαρό / μεικτό βάρος	60-158 kg ανάλογα με το μοντέλο
Ηλεκτρική τροφοδοσία	220-240 V ~ 50 Hz (μονοφασικό) ή 380-400 V 3N~ 50 Hz (τριφασικό) ανάλογα με το μοντέλο
Ονομαστικό ρεύμα	4,6 A έως 22,9 A (μονοφασικό) / 7 A έως 8,4 A (τριφασικό)
Θερμική ισχύς	8,5 kW έως 35 kW ανάλογα με το μοντέλο και τις συνθήκες
COP	Έως 16 σε βέλτιστες συνθήκες
Ψυκτικό μέσο	R32 (GWP=675) για τα περισσότερα μοντέλα· R410A (GWP=2088) για PET-30T και PET-35T
Φόρτιση ψυκτικού	0,65 kg έως 4 kg ανάλογα με το μοντέλο
Δείκτης προστασίας	IPX4
Στάθμη θορύβου σε 1 m	38-60 dB(A) ανάλογα με το μοντέλο και τη λειτουργία
Κύριες λειτουργίες	Θέρμανση, ψύξη, λειτουργίες Turbo, Smart, Silent, χρονοπρογραμματισμός, προτεραιότητα θέρμανσης, έλεγχος φιλτραρίσματος

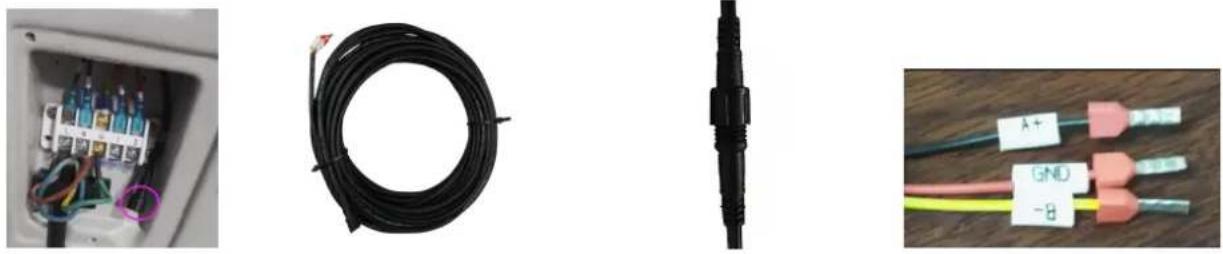

Συνδεσιμότητα	Modbus / Fluidra Connect (προαιρετικό)
Συντήρηση και καθαρισμός	Τακτικός καθαρισμός του εξατμιστή, χειμερινή εκκένωση, ετήσια συντήρηση από εξειδικευμένο τεχνικό
Ασφάλεια	Προστασία IPX4, DDR 30mA, προστασίες υψηλής/χαμηλής πίεσης, αντιπαγετική προστασία, πολλαπλοί κωδικοί σφάλματος

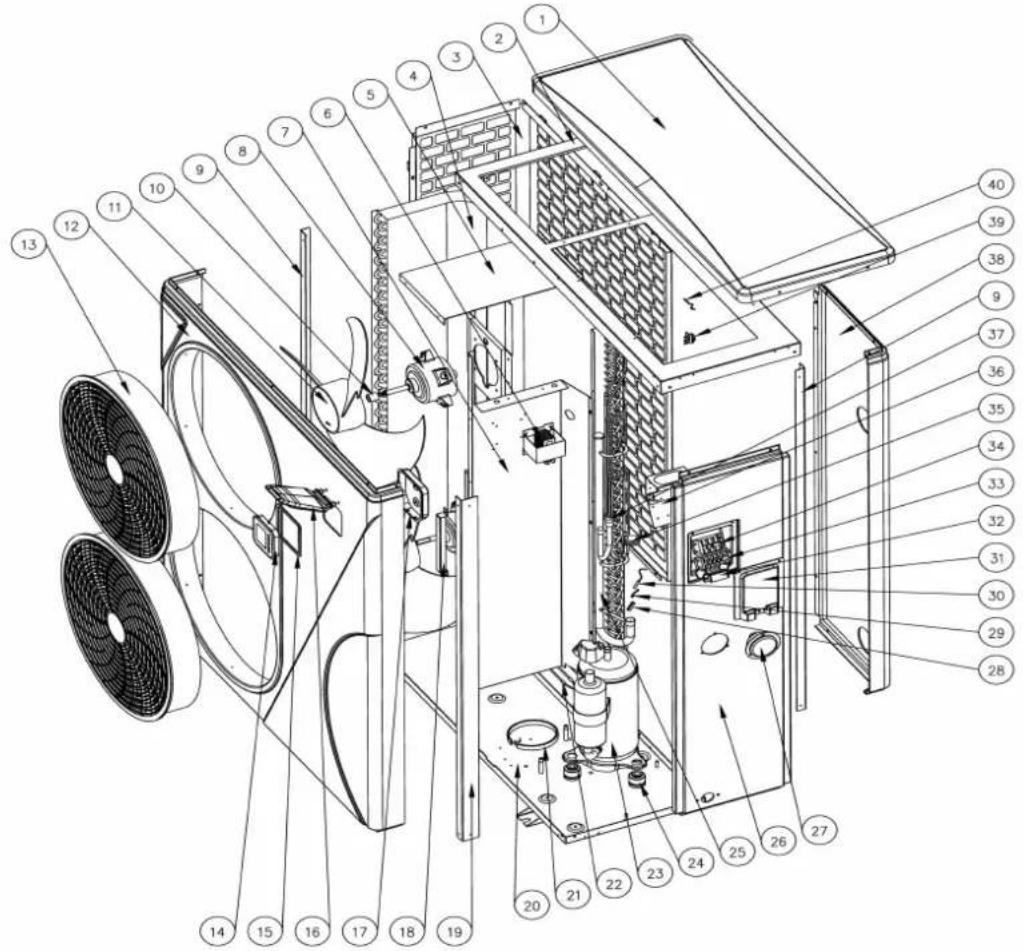

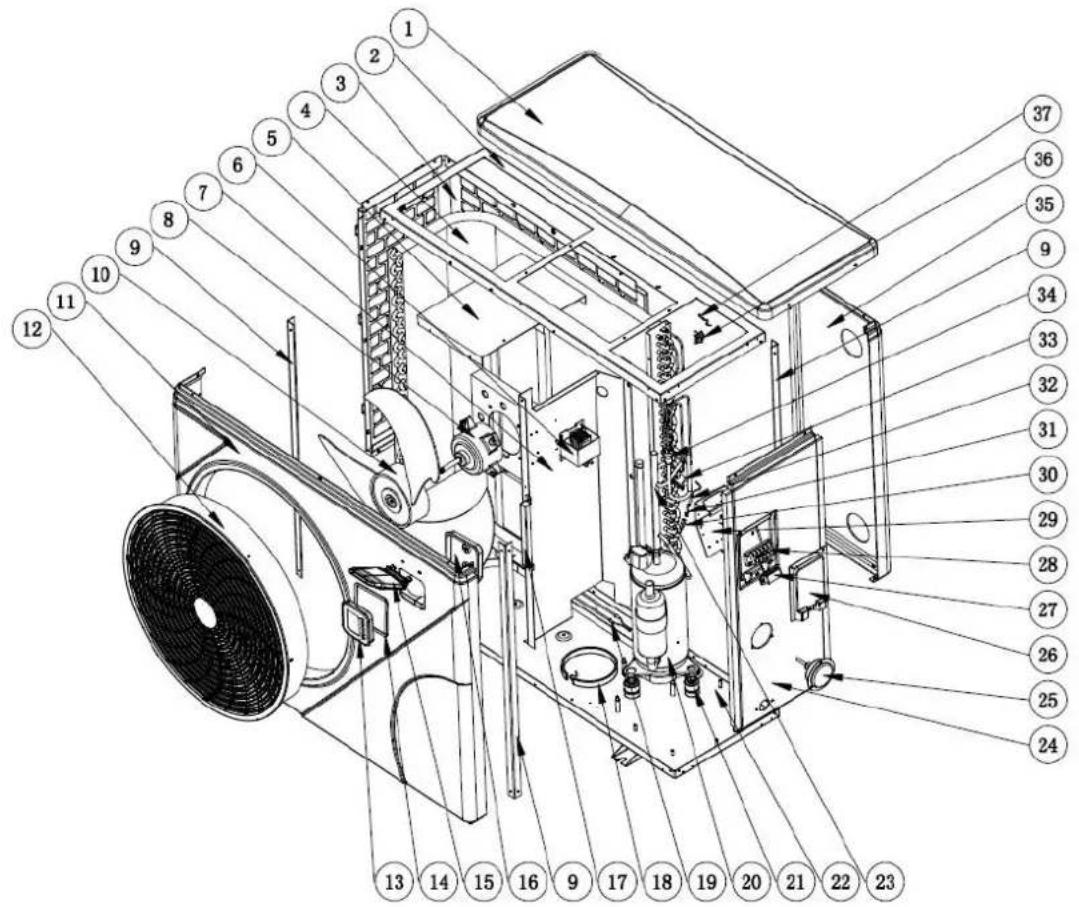

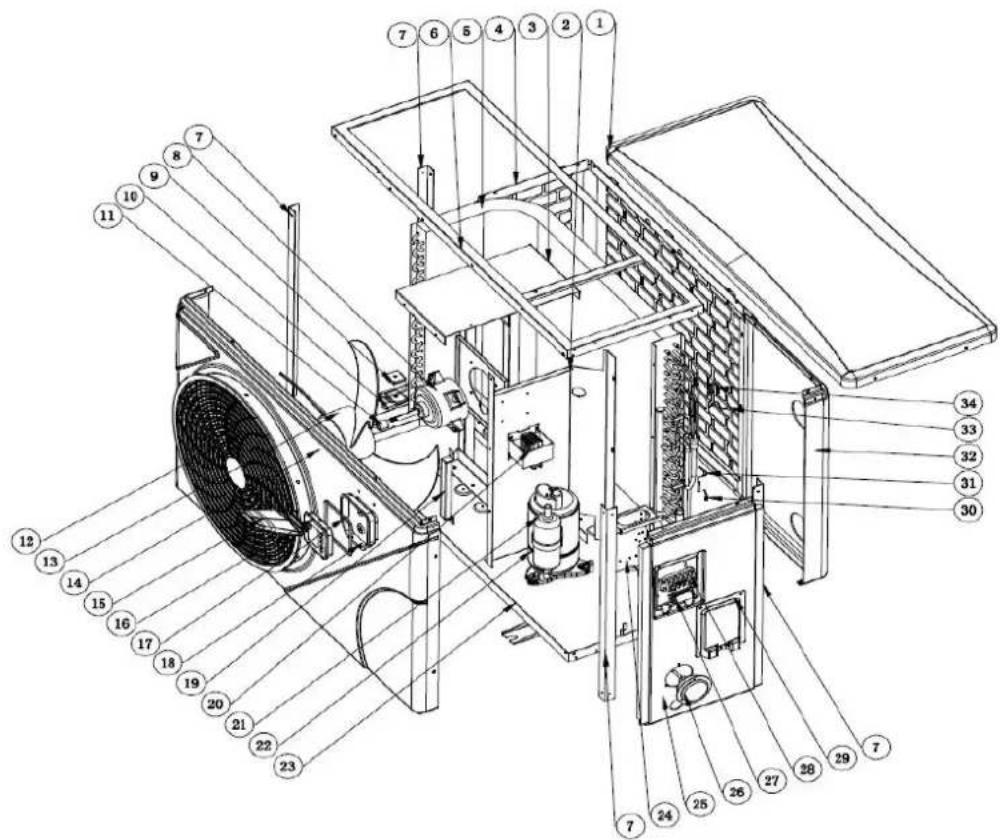

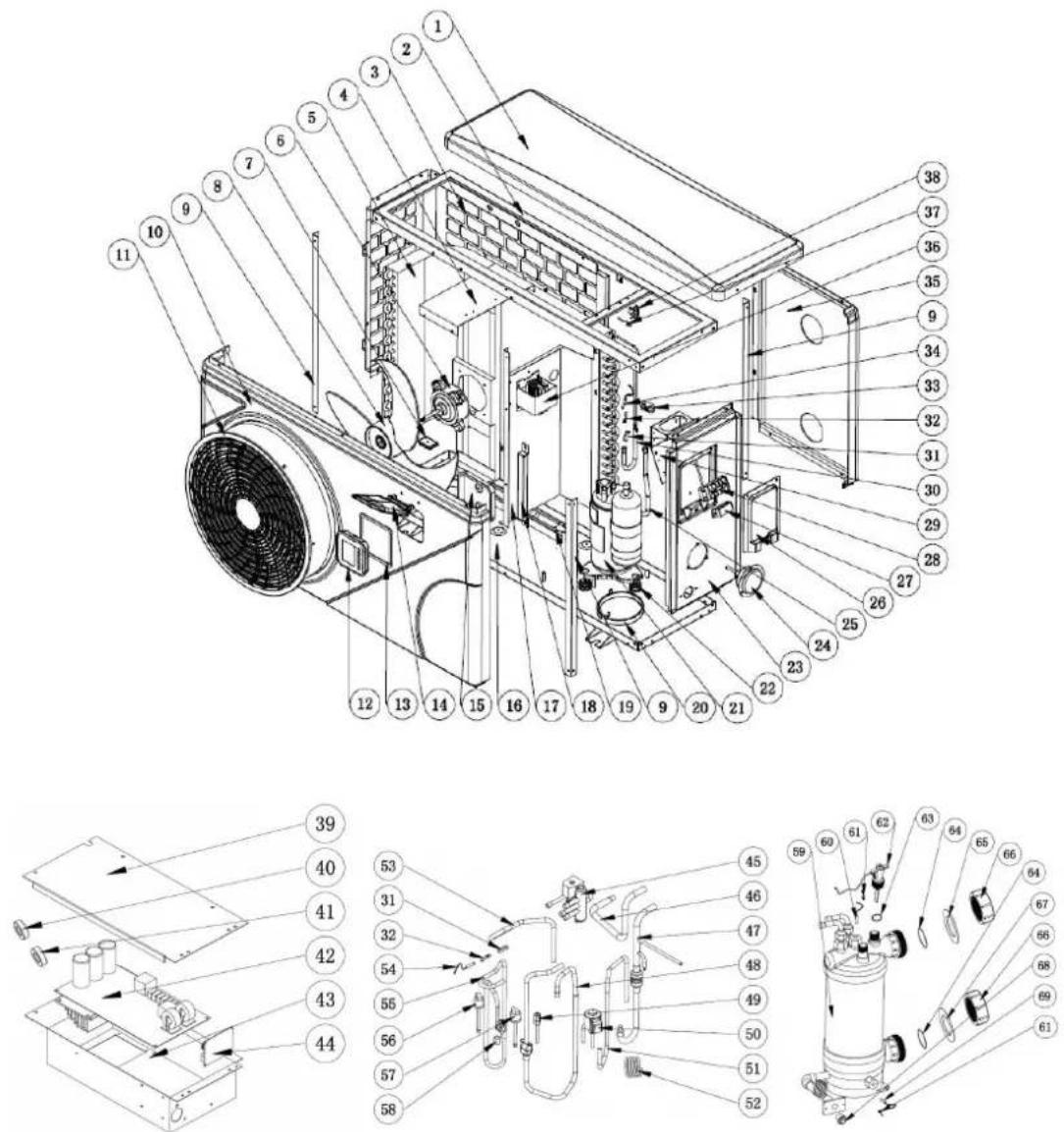

Ανταλλακτικά και επισκευασιμότητα	Λεπτομερής λίστα ανταλλακτικών στο εγχειρίδιο· παρέχονται διαγράμματα συναρμολόγησης
Εγγύηση	2 έτη (ειδικοί όροι στο εγχειρίδιο)

Συχνές ερωτήσεις - Pro Elyo Touch ASTRALPOOL

Πώς να ξεκινήσετε και να διακόψετε την αντλία θερμότητας Pro Elyo Touch;

Πατήστε το πλήκτρο ON/OFF του ελεγκτή για να ξεκινήσετε ή να διακόψετε τη συσκευή. Κατά την ενεργοποίηση, η οθόνη εμφανίζει τον κωδικό μοντέλου για 3 δευτερόλεπτα. Σε λειτουργία διακοπής, η οθόνη εμφανίζει 'OFF'.

Ποιοι είναι οι διαθέσιμοι τρόποι λειτουργίας;

Διατίθενται τρεις τρόποι λειτουργίας: Turbo (πλήρης ισχύς), Smart (μέση και πλήρης ισχύς) και Silent (μέση και χαμηλή ισχύς). Χρησιμοποιήστε το πλήκτρο λειτουργίας για εναλλαγή μεταξύ τους.

Πώς να ρυθμίσετε τη θερμοκρασία του νερού;

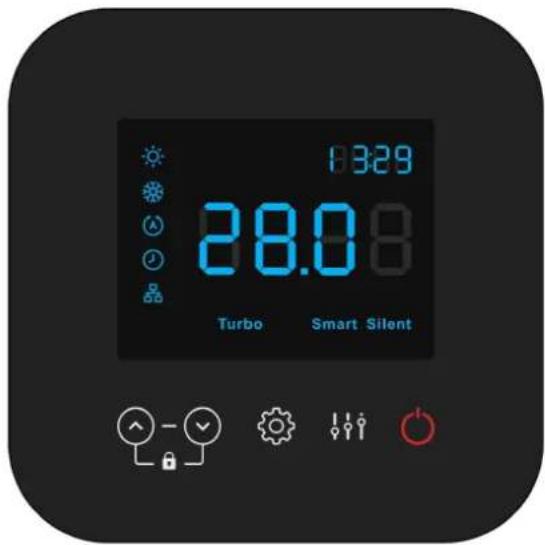

Ξεκλειδώστε το χειριστήριο πατώντας παρατεταμένα το πλήκτρο κλειδιού. Χρησιμοποιήστε τα πλήκτρα + και - για να ρυθμίσετε την επιθυμητή θερμοκρασία. Εύρος ρύθμισης: 6-41 °C σε θέρμανση/αυτόματο, 6-35 °C σε ψύξη.

Τι να κάνετε σε περίπτωση εμφάνισης κωδικού σφάλματος;

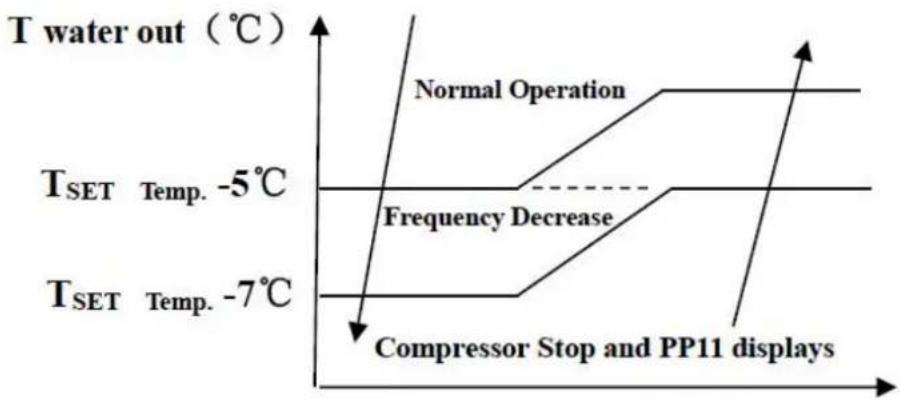

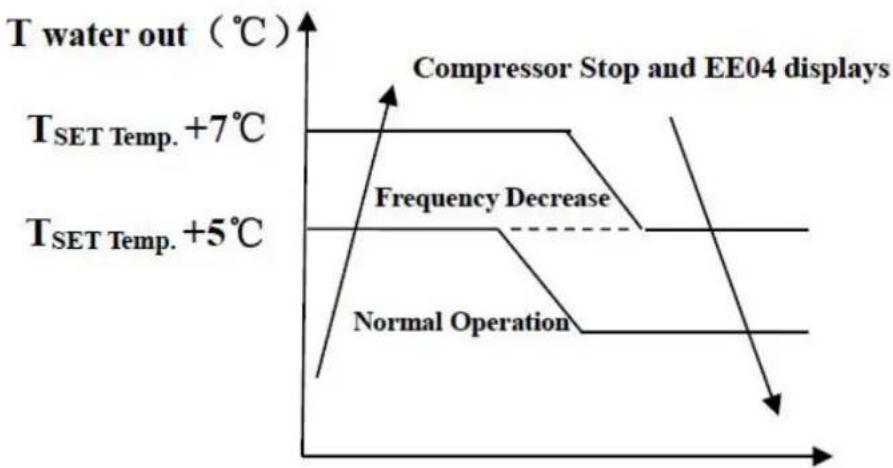

Το εγχειρίδιο απαριθμεί πολλούς κωδικούς σφάλματος (PP01 έως EE28) με τις αιτίες και τις λύσεις τους. Για παράδειγμα, το EE03 σημαίνει σφάλμα ροής νερού: ελέγξτε το φίλτρο και την παράκαμψη. Ανατρέξτε στο κεφάλαιο 8 για πλήρη αντιμετώπιση προβλημάτων.

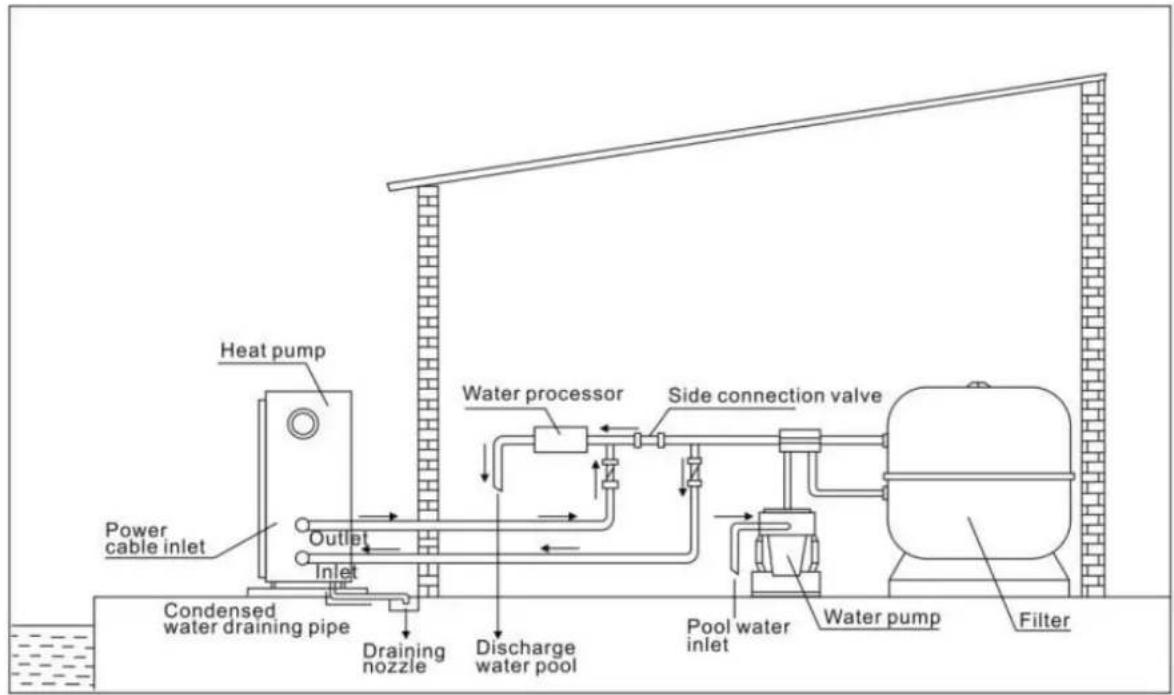

Είναι απαραίτητη η εγκατάσταση παράκαμψης;

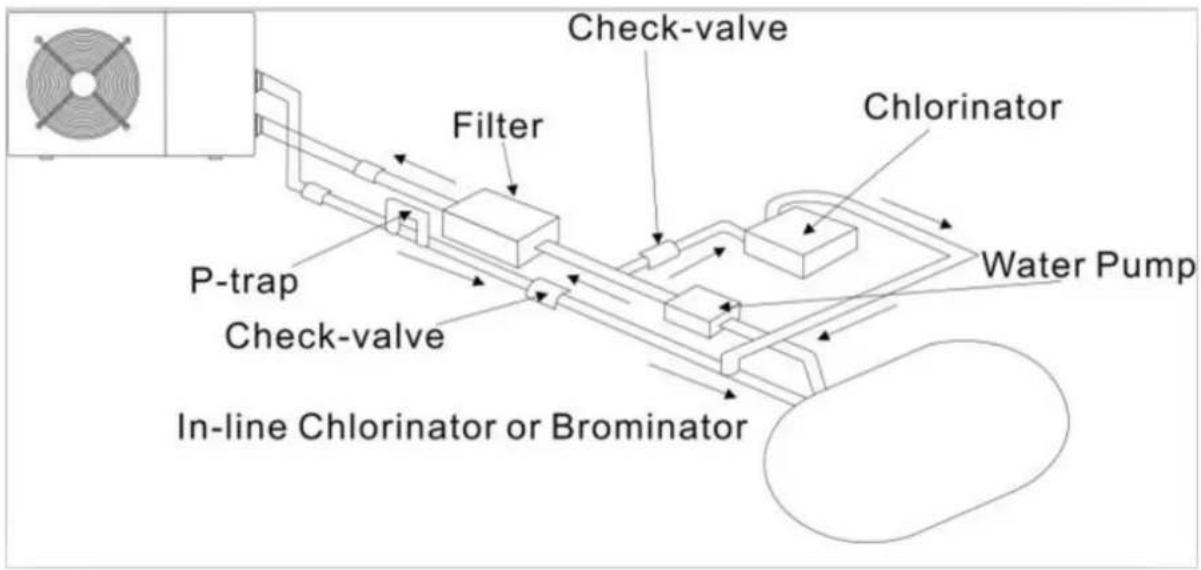

Ναι, το κιτ παράκαμψης συνιστάται ιδιαίτερα για βέλτιστη ροή νερού και διευκόλυνση της συντήρησης. Επιτρέπει τη ρύθμιση της ροής και τον έλεγχο της πίεσης μέσω του μανόμετρου.

Πώς να συντηρήσετε την αντλία θερμότητας;

Συνιστάται ετήσια συντήρηση από εξειδικευμένο τεχνικό. Ελέγχετε τακτικά το κύκλωμα νερού, καθαρίζετε τον εξατμιστή από υπολείμματα και αποστραγγίζετε το νερό το χειμώνα για αποφυγή παγετού. Ανατρέξτε στο κεφάλαιο 10.

Μπορώ να χρησιμοποιήσω την αντλία θερμότητας σε λειτουργία ψύξης;

Ναι, η Pro Elyo Touch μπορεί να λειτουργήσει σε λειτουργία ψύξης. Για αλλαγή λειτουργίας, πατήστε παρατεταμένα (5 δευτ.) το πλήκτρο λειτουργίας. Οι ρυθμίσεις ψύξης είναι 6-35 °C.

Ποιο ψυκτικό μέσο χρησιμοποιείται και είναι εύφλεκτο;

Τα τυπικά μοντέλα χρησιμοποιούν R32 (GWP=675, χαμηλή ευφλεκτότητα A2L). Τα μοντέλα PET-30T και PET-35T χρησιμοποιούν R410A. Το R32 είναι δυνητικά εύφλεκτο, τηρείτε τις οδηγίες ασφαλείας.

Πώς να προγραμματίσετε την αντλία θερμότητας να λειτουργεί σε σταθερές ώρες;

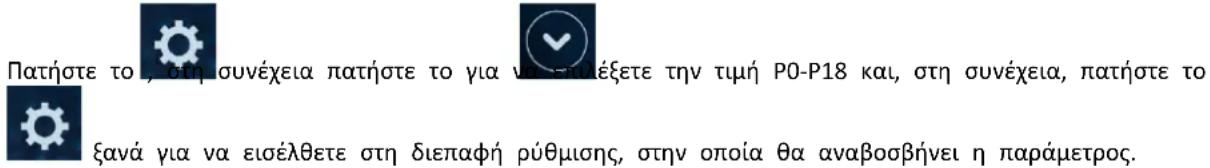

Ενεργοποιήστε τη λειτουργία ρολογιού ρυθμίζοντας την παράμετρο P2 σε 1. Στη συνέχεια, ρυθμίστε την ώρα P4, την ώρα έναρξης P5 και την ώρα λήξης P6 μέσω του μενού ρυθμίσεων. Το εικονίδιο TIMER ανάβει.

Ποια είναι η εγγύηση του προϊόντος;

Το προϊόν καλύπτεται από εγγύηση 2 ετών από την παράδοση στον αγοραστή, σύμφωνα με τους γενικούς και ειδικούς όρους που περιγράφονται στο εγχειρίδιο. Η εγγύηση καλύπτει ελαττώματα συμμόρφωσης υπό την προϋπόθεση τήρησης των οδηγιών.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Pro Elyo Touch ASTRALPOOL

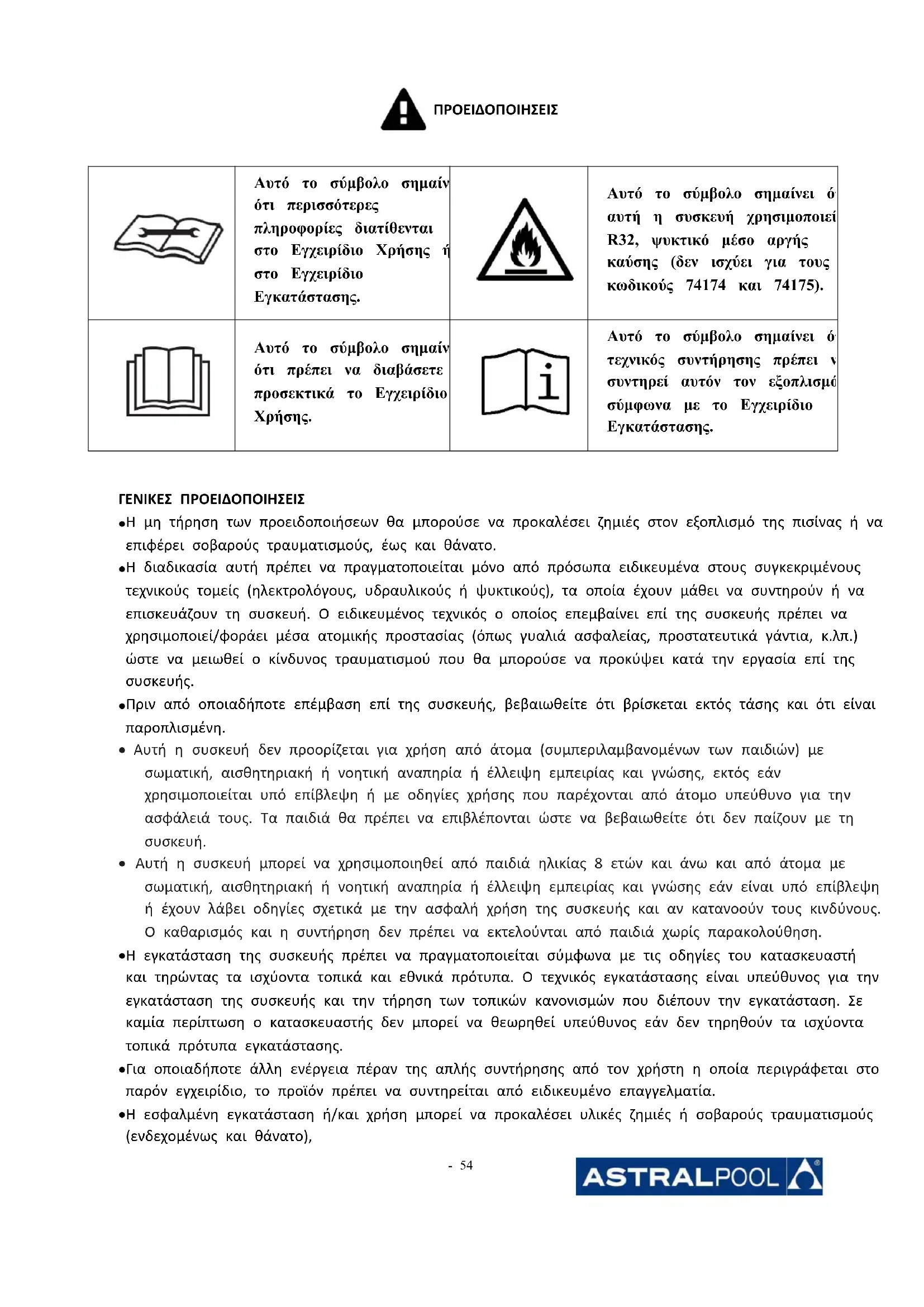

	Αυτό το σύμβολο σημαίν ότι περισσότερες πληροφορίες διατίθενται στο Εγχειρίδιο Χρήσης ή στο Εγχειρίδιο Εγκατάστασης.		Αυτό το σύμβολο σημαίνει ό αυτή η συσκευή χρησιμοποιεί R32, ψυκτικό μέσο αργής καύσης (δεν ισχύει για τους κωδικούς 74174 και 74175).
	Αυτό το σύμβολο σημαίν ότι πρέπει να διαβάσετε προσεκτικά το Εγχειρίδιο Χρήσης.		Αυτό το σύμβολο σημαίνει ό τεχνικός συντήρησης πρέπει ν συντηρεί αυτόν τον εξοπλισμό σύμφωνα με το Εγχειρίδιο Εγκατάστασης.

ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

- Η μη τήρηση των προειδοποιήσεων θα μπορούσε να προκαλέσει ζημιές στον εξοπλισμό της πισίνας ή να επιφέρει σοβαρούς τραυματισμούς, έως και θάνατο.

- Η διαδικασία αυτή πρέπει να πραγματοποιείται μόνο από πρόσωπα ειδικευμένα στους συγκεκριμένους τεχνικούς τομείς (ηλεκτρολόγους, υδραυλικούς ή ψυκτικούς), τα οποία έχουν μάθει να συντηρούν ή να επισκευάζουν τη συσκευή. Ο ειδικευμένος τεχνικός ο οποίος επεμβαίνει επί της συσκευής πρέπει να χρησιμοποιεί/φοράει μέσα ατομικής προστασίας (όπως γυαλιά ασφαλείας, προστατευτικά γάντια, κ.λπ.) ώστε να μειωθεί ο κίνδυνος τραυματισμού που θα μπορούσε να προκύψει κατά την εργασία επί της συσκευής.

- Πριν από οποιαδήποτε επέμβαση επί της συσκευής, βεβαιωθείτε ότι βρίσκεται εκτός τάσης και ότι είναι παροπλισμένη.

- Αυτή η συσκευή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων των παιδιών) με σωματική, αισθητηριακή ή νοητική αναπηρία ή έλλειψη εμπειρίας και γνώσης, εκτός εάν χρησιμοποιείται υπό επίβλεψη ή με οδηγίες χρήσης που παρέχονται από άτομο υπεύθυνο για την ασφάλειά τους. Τα παιδιά θα πρέπει να επιβλέπονται ώστε να βεβαιωθείτε ότι δεν παιζουν με τη συσκευή.

- Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και από άτομα με σωματική, αισθητηριακή ή νοητική αναπηρία ή έλλειψη εμπειρίας και γνώσης εάν είναι υπό επίβλεψη ή έχουν λάβει οδηγίες σχετικά με την ασφαλή χρήση της συσκευής και αν κατανοούν τους κινδύνους. Ο καθαρισμός και η συντήρηση δεν πρέπει να εκτελούνται από παιδιά χωρίς παρακολούθηση.

•Η εγκατάσταση της συσκευής πρέπει να πραγματοποιείται σύμφωνα με τις οδηγίες του κατασκευαστή και τηρώντας τα ισχύοντα τοπικά και εθνικά πρότυπα. Ο τεχνικός εγκατάστασης είναι υπεύθυνος για την εγκατάσταση της συσκευής και την τήρηση των τοπικών κανονισμών που διέπουν την εγκατάσταση. Σε καμία περίπτωση ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος εάν δεν τηρηθούν τα ισχύοντα τοπικά πρότυπα εγκατάστασης.

- Για οποιαδήποτε άλλη ενέργεια πέραν της απλής συντήρησης από τον χρήστη η οποία περιγράφεται στο παρόν εγχειρίδιο, το προϊόν πρέπει να συντηρείται από ειδικευμένο επαγγελματία.

•Η εσφαλμένη εγκατάσταση ή/και χρήση μπορεί να προκαλέσει υλικές ζημιές ή σοβαρούς τραυματισμούς (ενδεχομένως και θάνατο),

• Σε περίπτωση δυσλειτουργίας της συσκευής: μην επιχειρήσετε να επισκευάσετε μόνοι σας τη συσκευή και επικοινωνήστε με ειδικευμένο τεχνικό.
• Οποιαδήποτε απενεργοποίηση, αφαίρεση ή παράκαμψη ενός εκ των στοιχείων ασφαλείας που είναι ενσωματωμένα στη συσκευή ακυρώνει αυτομάτως την εγγύηση, όπως και η χρήση ανταλλακτικών που προέρχονται από μη πιστοποιημένους τρίτους κατασκευαστές.
• Μην ψεκάζετε εντομοκτόνο ή άλλα χημικά προϊόντα (εύφλεκτα ή μη εύφλεκτα) προς τη συσκευή διότι θα μπορούσε να προκληθεί φθορά στο περίβλημα ή πυρκαγιά.
• Μην αγγίζετε τον ανεμιστήρα ή τα κινούμενα μέρη και μην τοποθετείτε αντικείμενα ή τα δάχτυλά σας κοντά στα κινούμενα μέρη κατά τη λειτουργία της συσκευής. Τα κινούμενα μέρη μπορούν να προκαλέσουν σοβαρούς έως θανάσιμους τραυματισμούς.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΣΕ ΣΧΕΣΗ ΜΕ ΤΙΣ ΗΛΕΚΤΡΙΚΕΣ ΣΥΣΚΕΥΕΣ

• Η ηλεκτρική τροφοδοσία της συσκευής πρέπει να προστατεύεται από ειδική διάταξη προστασίας διαφορικού ρεύματος (ΔΔΡ) με ρεύμα διαρροής μέχρι 30 mA που συμμορφώνεται προς τις προδιαγραφές που ισχύουν στη χώρα εγκατάστασης.
• Μην χρησιμοποιείτε επέκταση για τη σύνδεση της συσκευής, συνδέστε την απευθείας σε κάποιο κατάλληλο ηλεκτρικό δίκτυο.
• Πριν από οποιαδήποτε ενέργεια, ελέγξτε ότι:
  -Η τάση που αναγράφεται στην πινακίδα τεχνικών χαρακτηριστικών της συσκευής αντιστοιχεί στην τάση του ηλεκτρικού δικτύου,
  — to δίκτυο ηλεκτρικής τροφοδοσίας είναι κατάλληλο για τη χρήση της συσκευής και διαθέτει πρίζα γείωσης,
  -- το φις τροφοδοσίας (εάν συντρέχει περίπτωση) ταιριάζει στην ηλεκτρική πρίζα.
• Μην αποσυνδέετε και επανασυνδέετε τη συσκευή κατά τη διάρκεια της λειτουργίας.
• Μην τραβάτε το καλώδιο τροφοδοσίας για να το αποσυνδέσετε.
• Εάν το καλώδιο τροφοδοσίας υποστεί ζημιά, θα πρέπει οπωσδήποτε να αντικατασταθεί από τον κατασκευαστή, το τεχνικό προσωπικό του ή άλλο ειδικευμένο πρόσωπο, προκειμένου να διασφαλιστεί η ασφάλεια.
• Μην προβαίνετε στη συντήρηση ή την αποκατάσταση της συσκευής με βρεγμένα χέρια ή εάν η συσκευή είναι βρεγμένη.
• Πριν συνδέσετε τη συσκευή στην πηγή τροφοδοσίας, ελέγξετε ότι το μπλοκ ακροδεκτών ή η πρίζα στην οποία πρόκειται να συνδεθεί η συσκευή είναι σε καλή κατάσταση και ότι δεν είναι κατεστραμμένα ή σκουριασμένα.
• Με βροχερό καιρό, αποσυνδέετε τη συσκευή από την παροχή ρεύματος ώστε να μην υποστεί ζημιά από κεραυνό.
• Μην βυθίζετε τη συσκευή στο νερό (εκτός από τα ρομπότ καθαρισμού) ή στη λάσπη.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΣΕ ΣΧΕΣΗ ΜΕ ΤΙΣ ΣΥΣΚΕΥΕΣ ΠΟΥ ΠΕΡΙΕΧΟΥΝ ΨΥΚΤΙΚΟ ΜΕΣΟ ΡΩ 32

• Αυτή η συσκευή περιέχει ψυκτικό μέσο R32, κατηγορίας A2L, το οποίο θεωρείται δυνητικά εύφλεκτο.
• Μην απελευθερώνετε το ψυκτικό μέσο R32 στην ατμόσφαιρα. Το ψυκτικό αυτό είναι φθοριούχο αέριο του θερμοκηπίου, το οποίο καλύπτεται από το Πρωτόκολλο του Κιότο, με δυναμικό υπερθέρμανσης του πλανήτη (GWP) = 675 (Καν. (ΕΕ) αριθ. 517/2014).

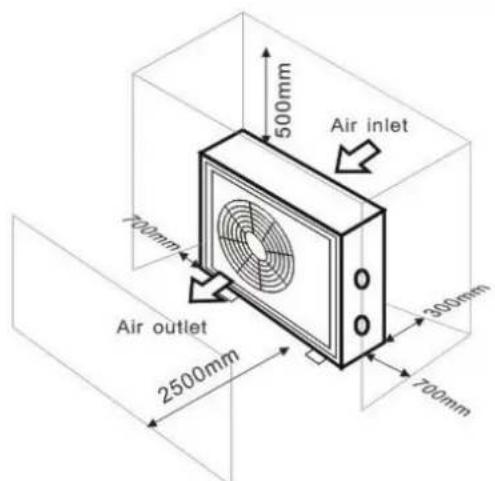

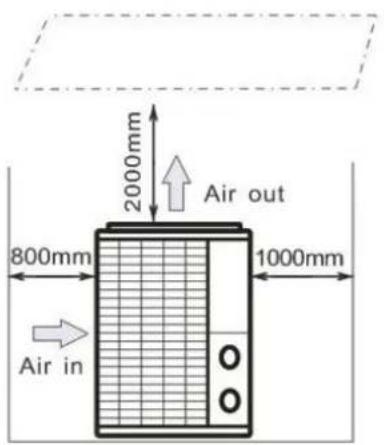

• Εγκαταστήστε τη μονάδα σε εξωτερικό χώρο. Μην τοποθετείτε τη μονάδα σε εσωτερικό χώρο ή σε κλειστή, μη αεριζόμενη περιοχή σε εξωτερικούς χώρους.
• Η συσκευή πρέπει να αποθηκεύεται σε ένα δωμάτιο χωρίς πηγή σπινθήρων σε λειτουργία (για παράδειγμα: ανοικτή φωτιά, συσκευή αερίου ή ηλεκτρική θέρμανση σε λειτουργία).
  • Mην τρυπάτε, ούτε καίτε.

• Έχετε υπόψιν ότι το ψυκτικό υγρό R32 μπορεί να προκαλέσει κάποια σσμή.

• Προκειμένου να συμμορφώνεστε με τα σχετικά πρότυπα και τους κανονισμούς για το περιβάλλον και την εγκατάσταση, συμπεριλαμβανομένου του διατάγματος αριθ. 2015-1790 ή/και του κανονισμού 517/2014 της ΕΕ, πρέπει να διεξάγεται δοκιμή διαρροής στο κύκλωμα ψύξης τουλάχιστον μία φορά το χρόνο. Αυτή η δοκιμή πρέπει να διεξάγεται από εξειδικευμένο και πιστοποιημένο επαγγελματία στον εξοπλισμό ψύξης.

• Διατηρήστε την οθόνη σε ξηρό μέρος ή κλείστε το κάλυμμα για να αποτρέψετε την καταστροφή της οθόνης από υγρασία.

ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

• Η εγκατάσταση της συσκευής κοντά σε εύφλεκτα υλικά ή σε αεραγωγό επιστροφής παρακείμενου κτιρίου απαγορεύεται.
  •Για ορισμένες συσκευές, η χρήση του προστατευτικού πλέγματος είναι απαραίτητη εάν: η εγκατάσταση βρίσκεται σε σημείο όπου η πρόσβαση δεν ελέγχεται.
• Κατά τα στάδια εγκατάστασης, αποκατάστασης βλαβών και συντήρησης, απαγορεύεται η χρήση των σωληνώσεων ως σκαλοπάτι: εάν ο σωλήνας υποστεί καταπόνηση μπορεί να σπάσει και να προκληθούν σοβαρά εγκαύματα από το ψυκτικό μέσο.
• Κατά το στάδιο της συντήρησης της συσκευής, θα ελέγχονται η σύνθεση και η κατάσταση του μέσου μεταφοράς θερμότητας καθώς και η απουσία ιχνών ψυκτικού μέσου.
• Κατά τον ετήσιο έλεγχο στεγανότητας της συσκευής, σύμφωνα με τους ισχύοντες νόμους, ελέγχετε ότι οι πιεζοστάτες υψηλής και χαμηλής πίεσης είναι σωστά συνδεδεμένοι με το κύκλωμα ψύξης και ότι σε περίπτωση ενεργοποίησης διακόπτουν το ηλεκτρικό κύκλωμα.
• Κατά το στάδιο της αποκατάστασης βεβαιωθείτε ότι δεν υπάρχουν ίχνη διάβρωσης ή κηλίδες λαδιού γύρω από τα ψυκτικά στοιχεία.
  •Πριν από οποιαδήποτε επέμβαση επί του κυκλώματος ψύξης, είναι απαραίτητο να σταματήσετε τη συσκευή και να περιμένετε μερικά λεπτά πριν από την τοποθέτηση αισθητήρων θερμοκρασίας ή πίεσης, ορισμένοι εξοπλισμοί όπως ο συμπιεστής και οι σωληνώσεις μπορούν να φτάσουν θερμοκρασίες άνω των 100°C και υψηλές πιέσεις οι οποίες μπορούν να προκαλέσουν σοβαρά εγκαύματα.
  -Μην συγκολλάτε ή συνδέετε το σωλήνα εάν υπάρχει ψυκτικό μέσα στη συσκευή. Να μην γίνεται πλήρωση με αέριο σε κλειστό χώρο.

ΣΥΝΤΗΡΗΣΗ: ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΣΕ ΣΧΕΣΗ ΜΕ ΤΙΣ ΣΥΣΚΕΥΕΣ ΠΟΥ ΠΕΡΙΕΧΟΥΝ ΨΥΚΤΙΚΟ ΜΕΣΟ ΡΩ 32

'Ελεγχος του χώρου

- Πριν από την έναρξη λειτουργίας των συστημάτων που περιέχουν εύφλεκτα ψυκτικά, απαιτούνται έλεγχοι ασφαλείας για να μειωθεί ο κίνδυνος εμφάνισης σπινθήρων.

Διαδικασία εργασίας

- Οι εργασίες πρέπει να εκτελούνται σύμφωνα με ελεγχόμενη διαδικασία για τη μείωση του κινδύνου απελευθέρωσης εύφλεκτων αερίων ή ατμών κατά τη διάρκεια της εργασίας.

Γενικός χώρος εργασίας

-Όλο το προσωπικό συντήρησης και οι υπόλοιποι που εργάζονται στον χώρο πρέπει να ενημερώνονται για το έργο που εκτελείται. Η εργασία σε περιορισμένους χώρους πρέπει να αποφεύγεται.

'Ελεγχος της παρουσίας ψυκτικού υγρού

•Ο χώρος πρέπει να ελεγχθεί από κατάλληλο ανιχνευτή ψυκτικού μέσου πριν και κατά τη διάρκεια της εργασίας, ώστε ο τεχνικός να ενημερωθεί για την παρουσία μιας δυνητικά τοξικής ή εύφλεκτης ατμόσφαιρας. Βεβαιωθείτε ότι ο εξοπλισμός ανίχνευσης διαρροών που χρησιμοποιείται είναι κατάλληλος για τη χρήση όλων των σχετικών ψυκτικών μέσων, δηλαδή δεν μπορεί να προκληθεί σπινθήρας, είναι σωστά μονωμένος ή απολύτως ασφαλής.

Υπαρξη πυροσθεστήρα

- Εάν πρόκειται να πραγματοποιηθούν εργασίες με συγκεκριμένη θερμοκρασία στον εξοπλισμό ψύξης ή σε οποιοδήποτε σχετικό μέρος, πρέπει να είναι διαθέσιμος ο κατάλληλος εξοπλισμός πυρόσβεσης. Τοποθετήστε πυροσβεστήρα σκόνης ή CO2 κοντά στον χώρο εργασίας.

Απουσία πηγής ανάφλεξης

- Κανένα πρόσωπο που εκτελεί εργασίες σε ψυκτικό σύστημα και εκθέτει τις σωληνώσεις δεν πρέπει να χρησιμοποιεί οποιαδήποτε πηγή σπινθήρων που θα μπορούσε να δημιουργήσει κίνδυνο πυρκαγιάς ή έκρηξης. Όλες οι πιθανές πηγές σπινθήρων, ιδίως από τσιγάρο, πρέπει να φυλάσσονται σε ασφαλή απόσταση από τον χώρο εγκατάστασης, επισκευής, απομάκρυνσης ή απόρριψης, όταν ενδέχεται να απελευθερωθεί ψυκτικό μέσο στη γύρω περιοχή. Πριν από τυχόν εργασίες, ο χώρος γύρω από τον εξοπλισμό πρέπει να εξεταστεί για να εξασφαλιστεί ότι δεν υπάρχει κίνδυνος πυρκαγιάς ή σπινθήρων. Πρέπει να αναρτηθούν πινακίδες "απαγορεύεται το κάπνισμα".

Εξαερισμός του χώρου

- Πριν αποκτήσετε πρόσβαση στη μονάδα με οποιονδήποτε τρόπο για οποιαδήποτε συντήρηση, βεβαιωθείτε ότι ο χώρος είναι ανοιχτός και καλά αεριζόμενος. Ο κατάλληλος αερισμός πρέπει να διατηρείται κατά τη συντήρηση της μονάδας, καθώς επιτρέπει την ασφαλή διασπορά οποιουδήποτε ψυκτικού που μπορεί να απελευθερωθεί στην ατμόσφαιρα.

'Ελεγχος του εξοπλισμού ψύξης

- Πρέπει πάντα να τηρούνται οι οδηγίες συντήρησης και αποκατάστασης του κατασκευαστή. Κατά την αντικατάσταση των ηλεκτρικών εξαρτημάτων, βεβαιωθείτε ότι χρησιμοποιείτε μόνο εξαρτήματα του ίδιου τύπου και ποιότητας, τα οποία συνιστώνται/εγκρίνονται από τον κατασκευαστή. Σε περίπτωση αμφιβολίας, συμβουλευτείτε την τεχνική υπηρεσία του κατασκευαστή για βοήθεια.

- Οι ακόλουθοι έλεγχοι πρέπει να εφαρμόζονται στις εγκαταστάσεις όπου χρησιμοποιούνται εύφλεκτα ψυκτικά μέσα:

– οι σημάνσεις του εξοπλισμού πρέπει να παραμένουν ορατές και ευανάγνωστες και να διορθώνονται τυχόν δυσανάγνωστες σημάνσεις ή σήματα.

– οι σωλήνες ή τα εξαρτήματα του ψυκτικού μέσου να είναι τοποθετημένοι σε θέση όπου είναι απίθανο να εκτεθούν σε οποιαδήποτε ουσία που θα μπορούσε να διαβρώσει συστατικά που περιέχουν ψυκτικό, εκτός αν τα εξαρτήματα είναι κατασκευασμένα από υλικά που είναι συνήθως ανθεκτικά στη διάβρωση ή προστατεύονται επαρκώς από τέτοια διάβρωση.

'Ελεγχος ηλεκτρικών εξαρτημάτων

- Η επισκευή και συντήρηση των ηλεκτρικών εξαρτημάτων πρέπει να περιλαμβάνει τους αρχικούς ελέγχους ασφαλείας και τις διαδικασίες επιθεώρησης εξαρτημάτων. Αν συμβεί κάποιο σφάλμα που θα μπορούσε να θέσει σε κίνδυνο την ασφάλεια, δεν πρέπει να συνδεθεί καμία παροχή ηλεκτρικού ρεύματος στο κύκλωμα μέχρι να επιλυθεί το σφάλμα πλήρως. Εάν το σφάλμα δεν μπορεί να διορθωθεί αμέσως, αλλά η εργασία πρέπει να συνεχιστεί, πρέπει να βρεθεί μια κατάλληλη προσωρινή λύση. Αυτό πρέπει να γνωστοποιείται στον ιδιοκτήτη του εξοπλισμού, ώστε να ειδοποιούνται όλοι οι ενδιαφερόμενοι.

- Η επισκευή και συντήρηση των ηλεκτρικών εξαρτημάτων πρέπει να περιλαμβάνει τους ακόλουθους ελέγχους ασφαλείας:

- απόρριψη συμπυκνωτών: αυτό πρέπει να γίνει με ασφάλεια, προκειμένου να αποφευχθεί οποιαδήποτε πιθανότητα σπινθήρα.

- κανένα ηλεκτρικό εξάρτημα ή ηλεκτρική καλωδίωση δεν εκτίθεται κατά τη φόρτιση, την αποκατάσταση ή την απομάκρυνση του συστήματος.

– η σύνδεση στη γείωση πρέπει να υπάρχει συνεχώς.

Επισκευή σε μεμονωμένα εξαρτήματα

• Κατά την επισκευή μονωμένων εξαρτημάτων, πρέπει να αποσυνδεθούν όλα τα τροφοδοτικά από τον εξοπλισμό στον οποίο εκτελούνται εργασίες πριν την αφαίρεση του καλύμματος απομόνωσης κλπ. Εάν ο εξοπλισμός πρέπει να τροφοδοτείται ηλεκτρικά κατά τη διάρκεια της συντήρησης, πρέπει να τοποθετείται μια μόνιμα λειτουργούσα συσκευή ανίχνευσης διαρροών στο πιο κρίσιμο σημείο για να σηματοδοτήσει οποιαδήποτε δυνητικά επικίνδυνη κατάσταση.
  •Συνιστάται ιδιαίτερη προσοχή στα ακόλουθα σημεία για να διασφαιστεί ότι, όταν εργάζεστε σε ηλεκτρικά εξαρτήματα, το περίβλημα δεν μεταβάλλεται ώστε να επηρεαστεί το επίπεδο προστασίας. Αυτό πρέπει να περιλαμβάνει κατεστραμμένα καλώδια, υπερβολικό αριθμό συνδέσεων, ακροδέκτες που δεν συμμορφώνονται με τις αρχικές προδιαγραφές, βλάβες παρεμβυσμάτων, λανθασμένη εγκατάσταση των καλωδίων, κλπ.
• Βεβαιωθείτε ότι η συσκευή έχει στερεωθεί σωστά.
• Βεβαιωθείτε ότι τα παρεμβύσματα ή τα υλικά μόνωσης δεν έχουν υποβαθμιστεί σε βαθμό που δεν εμποδίζουν πλέον την είσοδο εύφλεκτης ατμόσφαιρας στο κύκλωμα. Τα ανταλλακτικά πρέπει να συμμορφώνονται με τις προδιαγραφές του κατασκευαστή.

Επισκευή εγγενώς ασφαλών εξαρτημάτων

• Μην τοποθετείτε κάποιο μόνιμο επαγωγικό φορτίο ή φορτίο χωρητικότητας στο κύκλωμα χωρίς να βεβαιωθείτε πως δεν θα ξεπεράσει την επιτρεπόμενη τάση και ισχύ για τον χρησιμοποιούμενο εξοπλισμό.
• Εγγενώς ασφαλή εξαρτήματα θεωρούνται μόνο τα εξαρτήματα οι τύποι των οποίων μπορούν να δουλευτούν σε εύφλεκτη ατμόσφαιρα. Η δοκιμαστική συσκευή πρέπει να έχει την κατάλληλη ισχύ.
• Αντικαταστήστε εξαρτήματα μόνο με κομμάτια επιλεγμένα από τον κατασκευαστή. Διαφορετικά εξαρτήματα μπορεί να προκαλέσουν ανάφλεξη του ψυκτικού στην ατμόσφαιρα σε περίπτωση διαρροής.

Καλωδίωση

- Ελέγξτε ότι τα καλώδια δεν είναι σε μέρος που ενδέχεται να φθαρούν, να οξειδωθούν, να τους ασκηθεί έντονη πίεση, δόνηση, να υπάρχουν κοντά τους αιχμηρές άκρες ή οποιοδήποτε φυσικό εμπόδιο. Κατά τον έλεγχο, θα πρέπει επίσης να λαμβάνονται υπόψη οι φθορές λόγω χρόνου ή συνεχούς δονήσεως από πηγές όπως συμπιεστές ή ανεμιστήρες.

Εντοπισμός εύφλεκτων ψυκτικών

-Σε καμία περίπτωση δεν θα πρέπει να χρησιμοποιούνται πιθανές πηγές ανάφλεξης στη διάρκεια της αναζήτησης ή εντοπισμού διαρροών ψυκτικού. Απαγορεύεται η χρήση φακού αλογόνου (ή οποιουδήποτε άλλου ανιχνευτή χρησιμοποιεί γυμνή φλόγα).
- Οι παρακάτω μέθοδοι ανίχνευσης διαρροών είναι κατάλληλες για συστήματα που περιέχουν εύφλεκτα ψυκτικά υγρά.
- Ηλεκτρονικοί ανιχνευτές διαρροής μπορούν να χρησιμοποιηθούν, αλλά τα αποτελέσματα ενδέχεται να μην είναι αξιόπιστα, σε περίπτωση εύφλεκτων ψυκτικών, ή μπορεί να χρειάζονται καλιμπράρισμα. (Το καλιμπράρισμα του εξοπλισμού θα πρέπει να γίνεται σε περιοχή όπου δεν υπάρχουν ψυκτικά υγρά.) Βεβαιωθείτε ότι ο ανιχνευτής δεν αποτελεί πιθανή πηγή ανάφλεξης και ότι είναι κατάλληλος για το ψυκτικό υγρό που χρησιμοποιείται. Ο εξοπλισμός για την ανίχνευση διαρροών θα πρέπει να ρυθμίζεται σύμφωνα με το ποσοστό ελάχιστης ανάφλεξης του ψυκτικού υγρού και να καλιμπράρεται σύμφωνα με το ψυκτικό υγρό που χρησιμοποιείται. Το κατάλληλο ποσοστό αερίου πρέπει να υπολογιστεί (25% μέγιστο).
•Τα υγρά ανίχνευσης διαρροών είναι κατάλληλα για χρήση με τα περισσότερα ψυκτικά υγρά, όμως η χρήση απορρυπαντικών που περιέχουν χλωρίνη πρέπει να αποφεύγεται καθώς η χλωρίνη ενδέχεται να προκαλέσει αντίδραση με το ψυκτικό υγρό και να οξειδώσει τους χάλκινους σωλήνες.
- Εάν υποπτευτείτε πως υπάρχει διαρροή, όλες οι φλόγες θα πρέπει να σβηστούν/απομακρυνθούν.

- Εάν εντοπιστεί διαρροή ψυκτικού υγρού η οποία απαιτεί συγκόλληση για τη διόρθωσή της, θα πρέπει να ανακτηθεί όλο το ψυκτικό υγρό από το σύστημα, ή να απομονωθεί (μέσω βαλβίδων) σε ένα μέρος στο σύστημα που είναι απομακρυσμένο από τη διαρροή.

Αφαίρεση και εκκένωση

- Πριν από κάθε επισκευή του φυκτικού κυκλώματος, ή την πρόσβαση στο κύκλωμα για οποιονδήποτε άλλο λόγο, ακολουθήστε την τυπική διαδικασία. Ωστόσο, είναι σημαντικό να είστε ιδιαίτερα προσεκτικοί, καθώς τα υλικά με τα οποία εργάζεστε είναι εύφλεκτα. Ακολουθήστε την παρακάτω διαδικασία:

• Αφαιρέστε το ψυκτικό υγρό.
  – Χρησιμοποιήστε αδρανές αέριο για να κάνετε έκπλυση (προαιρετικό για το Α2L).
• Εκκενώστε (προαιρετικό για το Α2L).
• Κάντε ξανά έκπλυση με αδρανές αέριο (προαιρετικό για το Α2L).
• Συγκολλήστε ή κόψτε το κύκλωμα.
• Θα πρέπει να τοποθετήσετε το ψυκτικό υγρό στις κατάλληλες φιάλες ανάκτησης. Για συσκευές που περιέχουν εύφλεκτα ψυκτικά υγρά, εκτός των ψυκτικών A2L, το σύστημα θα πρέπει να εκπλυθεί με άζωτο χωρίς οξυγόνο για να καταστεί η μονάδα κατάλληλη για εύφλεκτα ψυκτικά υγρά. Αυτή η διαδικασία ενδέχεται να χρειαστεί να επαναληφθεί πολλές φορές. Δεν θα πρέπει να χρησιμοποιηθεί συμπιεσμένος αέρα ή οξυγόνο για αυτή τη διεργασία.

Διαδικασία πλήρωσης

• Βεβαιωθείτε πως η έξοδος της αντλίας κενού δεν είναι κοντά σε κάποια πηγή ανάφλεξης και πως ο χώροι εξαερίζεται επαρκώς.
• Πέρα από την τυπική διαδικασία πλήρωσης της μονάδας, ακολουθήστε τα παρακάτω
• Βεβαιωθείτε πως δεν θα αναμειχθούν διαφορετικά ψυκτικά υγρά κατά τη διαδικασία πλήρωσης. Οι εύκαμπτες σωληνώσεις και οι αποστάσεις καλό είναι να είναι όσο το δυνατόν μικρότερες, έτσι ώστε να ελαχιστοποιηθεί η ποσότητα ψυκτικού υγρού μέσα τους.
• Οι φιάλες πρέπει να παραμένουν πάντα σε όρθια θέση, σύμφωνα με τις οδηγίες.
• Βεβαιωθείτε πως το σύστημα ψύξης είναι ασφαλώς γειωμένο πριν την πλήρωση του συστήματος.
• Σημάνετε το σύστημα αναλόγως αφού ολοκληρώσετε την πλήρωση (εάν δεν υπάρχει ήδη σήμανση).
• Προσέχετε ιδιαιτέρως έτσι ώστε η μονάδα να μην υπερχειλίσει.
• Πριν την πλήρωση, η μονάδα θα πρέπει να δοκιμαστεί υπό πίεση από άζωτο χωρίς οξυγόνο. Κατά την ολοκλήρωση της πλήρωσης και πριν από την παράδοση, το σύστημα θα πρέπει να ελεγχθεί για τυχόν διαρροές. Ένας επιπλέον έλεγχος για διαρροές πρέπει να διενεργηθεί προτού εγκαταλείψετε τον χώρο εργασίας.

Απεγκατάσταση

• Πριν ξεκινήσετε τη διαδικασία απεγκατάστασης, είναι απαραίτητο να υπάρχει ένας τεχνικός που να έχει αρκετή εμπειρία με τον εξοπλισμό και όλες του τις λεπτομέρειες. Συνίσταται να ανακτηθούν όλα τα ψυκτικά υγρά με ασφάλεια. Πριν ξεκινήσει η διαδικασία, καλό είναι να ληφθεί δείγμα από το λάδι και το ψυκτικό υγρό της συσκευής σε περίπτωση που απαιτηθεί ανάλυση πριν την επανάχρησή τους. Είναι απαραίτητο να υπάρχει παροχή ρεύματος πριν ξεκινήσετε.
  12.Ενημερωθείτε για τον εξοπλισμό και τη λειτουργία του.
  13.Απομονώστε ηλεκτρικά το σύστημα.
• Πριν επιχειρήσετε να ξεκινήσετε τη διαδικασία βεβαιωθείτε ότι:
  – Είναι διαθέσιμος εξοπλισμός για επέμβαση στο μηχάνημα και, εάν είναι απαραίτητο, εξοπλισμός για επέμβαση στις φιάλες ψυκτικών υγρών.
  – Είναι διαθέσιμος ολόκληρος ο εξοπλισμός για ατομική προστασία και χρησιμοποιείται σωστά.
  – Η διαδικασία ανάκτησης γίνεται υπό τη συνεχή επιτήρηση ειδικού τεχνικού
• Ο εξοπλισμός ανάκτησης και οι φιάλες πληρούν τις απαραίτητες προδιαγραφές.
  15.Αντλήστε το ψυκτικό υγρό εάν είναι εφικτό.

16.Εάν δεν μπορείτε να χρησιμοποιήσετε αντλία κενού, τοποθετήστε έναν συλλέκτη, έτσι ώστε να μπορεί να αφαιρεθεί το ψυκτικό υγρό από πολλά σημεία.
17. Βεβαιωθείτε ότι οι φιάλες έχουν ζυγιστεί πριν ξεκινήσετε την ανάκτηση.
18. Ξεκινήστε τη διαδικασία ανάκτησης και εκτελέστε τις διεργασίες σύμφωνα με τις οδηγίες.
19. Μην υπεργεμίζετε τις φιάλες. (όχι περισσότερο από το 80% του όγκου του υγρού φορτίου).
20. Μην ξεπερνάτε το μέγιστο επιτρεπόμενο όριο πιέσεως στις φιάλες, ούτε καν προσωρινά.
21. Όταν οι φιάλες γεμιστούν σωστά και ολοκληρωθεί η διαδικασία, βεβαιωθείτε ότι οι φιάλες και ο εξοπλισμός απομακρύνονται από τον χώρο σωστά και όλες οι βαλβίδες απομόνωσης στον εξοπλισμό έχουν κλείσει καλά.
22. Το ανακτημένο ψυκτικό υγρό δεν θα πρέπει να πληρώνεται σε άλλο ψυκτικό σύστημα εάν δεν έχει προηγουμένως ελεγχθεί και καθαριστεί.

ΑΠΟΚΑΤΑΣΤΑΣΗ ΒΛΑΒΩΝ

• Οποιαδήποτε εργασία ετερογενούς συγκόλλησης πρέπει να πραγματοποιείται από ειδικευμένο τεχνικό.
  -Η αντικατάσταση των σωληνώσεων δεν θα μπορεί να πραγματοποιηθεί παρά μόνο με χαλκοσωλήνα που συμμορφώνεται με το πρότυπο NF EN 12735-1.
• Ανίχνευση διαρροών, περίπτωση δοκιμής υπό πίεση:
• Μην χρησιμοποιείτε ποτέ οξυγόνο ή ξηρό αέρα (κίνδυνος πυρκαγιάς ή έκρηξης).
• Χρησιμοποιήστε αφυδατωμένο άζωτο ή το μείγμα αζώτου και ψυκτικού που αναφέρεται στην πινακίδα τεχνικών χαρακτηριστικών,
• Η πίεση της δόκιμης από πλευράς χαμηλής και υψηλής πίεσης πρέπει να είναι κατώτερη των 42 bar σε περίπτωση που η συσκευή είναι εξοπλισμένη με μανόμετρο.
  •Για τις σωληνώσεις του δικτύου υψηλής πίεσης που πραγματοποιούνται με χαλκοσωλήνα διαμέτρου = ή > 1”5/8, ένα πιστοποιητικό, σύμφωνα με την παράγραφο 2.1 του προτύπου NF EN 10204, θα πρέπει να ζητηθεί από τον προμηθευτή και να διατηρηθεί στον τεχνικό φάκελο της εγκατάστασης.
  •Οι τεχνικές πληροφορίες που αφορούν τις απαιτήσεις ασφαλείας των διάφορων εφαρμοζόμενων οδηγιών, αναγράφονται στην πινακίδα τεχνικών χαρακτηριστικών. Το σύνολο των πληροφοριών αυτών πρέπει να καταγραφεί στο εγχειρίδιο εγκατάστασης της συσκευής το οποίο πρέπει να βρίσκεται μέσα στον τεχνικό φάκελο της εγκατάστασης: μοντέλο, κωδικός, σειριακός αριθμός, ελάχιστη και μέγιστη επιτρεπόμενη θερμοκρασία TS, μέγιστη επιτρεπόμενη πίεση PS, έτος κατασκευής, σήμανση CE, διεύθυνση του κατασκευαστή, ψυκτικό μέσο και βάρος, ηλεκτρικές παράμετροι, θερμοδυναμικές και ακουστικές επιδόσεις.

ΣΗΜΑΝΣΗ

• Ο εξοπλισμός θα πρέπει να έχει σήμανση ο οποίος αναγράφει πως έχει απεγκατασταθεί και δεν περιέχει ψυκτικά υγρά.
• Αυτή η σήμανση θα πρέπει να έχει ημερομηνία και να έχει υπογραφεί.
• Βεβαιωθείτε πως υπάρχουν σημάνσεις στον εξοπλισμό οι οποίες αναφέρουν ότι ο εξοπλισμός περιέχει εύφλεκτα ψυκτικά υγρά.

ΑΝΑΚΤΗΣΗ

-Όταν αφαιρείται ψυκτικό υγρό από το σύστημα, είτε για επισκευή είτε για απεγκατάσταση, συνίσταται να αφαιρεθούν όλα τα ψυκτικά υγρά με ασφάλεια.
-Όταν μεταφέρετε ψυκτικό υγρό στις φιάλες, βεβαιωθείτε ότι χρησιμοποιούνται μόνο κατάλληλες φιάλες ανάκτησης ψυκτικού υγρού. Βεβαιωθείτε ότι υπάρχει ο σωστός αριθμός φιαλών για να υποστηρίξουν την ολική πλήρωση του συστήματος. Όλες οι φιάλες που θα χρησιμοποιηθούν πρέπει να είναι σχεδιασμένες για το ψυκτικό υγρό που θα ανακτηθεί και να υπάρχει σήμανση επάνω τους για το συγκεκριμένο ψυκτικό υγρό. Όλες οι φιάλες πρέπει να είναι πλήρεις, με τις ασφαλιστικές βαλβίδες και βαλβίδες αποκοπής να

λειτουργούν σωστά. Οι άδειες φιάλες θα πρέπει να αδειάσουν τελείως και, εάν είναι εφικτό, να είναι κρύες πριν την ανάκτηση.

•Ο εξοπλισμός ανάκτησης πρέπει να λειτουργεί σωστά και να συνοδεύεται από οδηγίες σχετικά με τη χρήση του εξοπλισμού και να είναι κατάλληλος για ανάκτηση εύφλεκτων ψυκτικών υγρών. Επιπλέον, πρέπει να είναι διαθέσιμα και σε καλή κατάσταση τα εργαλεία για καλιμπράρισμα. Οι εύκαμπτοι σωλήνες θα πρέπει να είναι ολοκληρωμένοι, σε καλή κατάσταση, να συνδέονται με ασφαλείς συνδέσμους χωρίς κινδύνους διαρροής. Πριν χρησιμοποιήσετε τον εξοπλισμό ανάκτησης, ελέγξτε εάν είναι σε καλή κατάσταση, εάν έχει συντηρηθεί σωστά και εάν τα σχετικά με αυτόν ηλεκτρικά εξαρτήματα είναι επαρκώς σφραγισμένα για να αποφευχθεί ο κίνδυνος ανάφλεξης σε περίπτωση απελευθέρωσης ψυκτικού υγρού. Εάν αμφιβάλλετε για κάτι από αυτά, επικοινωνήστε με τον κατασκευαστή.
•Το ανακτημένο ψυκτικό υγρό θα πρέπει να επιστραφεί στον προμηθευτή ψυκτικών υγρών στη σωστή φιάλη ανάκτησης και με τη σχετική παρατήρηση να συνοδεύει τη μεταφορά τους. Μην αναμιγνύετε ψυκτικά υγρά σε μονάδες ανάκτησης και κυρίως στις φιάλες.
- Εάν σκοπεύετε να απεγκαταστήσετε τον συμπιεστή ή τα λάδια του συμπιεστή, βεβαιωθείτε ότι έχουν εκκενωθεί όπως πρέπει ώστε να μην έχει μείνει καθόλου ψυκτικό υγρό στο λιπαντικό μέσο. Η διαδικασία εκκένωσης πρέπει να ολοκληρωθεί προτού επιστραφεί ο συμπιεστής στον προμηθευτή. Το μόνο μέσο επιτάχυνσης της διαδικασίας αυτής είναι με ηλεκτρική αντίσταση στο σώμα του συμπιεστή. Όταν αφαιρεθεί λάδι από το σύστημα, πρέπει να μεταφερθεί με ασφάλεια.

Ανακύκλωση

Αυτό το σύμβολο που απαιτείται από την Ευρωπαϊκή Οδηγία 2012/19/ΕΕ (Οδηγία τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού) σημαίνει ότι δεν πρέπει ν πετάξετε τη συσκευή στα σκουπίδια. Θα τύχει χωριστής συλλογής προκειμένου ν επαναχρησιμοποιηθεί, να ανακυκλωθεί ή να αξιοποιηθεί. Εάν περιέχει ουσίες ποι είναι δυνητικά επικίνδυνες για το περιβάλλον, θα εξαλειφθούν ή θα εξουδετερωθούν. Απευθυνθείτε στον μεταπωλητή σας για τις δυνατότητες ανακύκλωσης.

VARNINGAR

Εγχειρίδιο χρήστη και σέρβις

ΑΝΤΛΙΑ ΘΕΡΜΑΝΣΗΣ ΠΙΣΙΝΑΣ

PRO ELYO TOUCH

1. Περιγραφή
2. Πληροφορίες για τη μεταφορά
3. Προδιαγραφές
4. Αξεσουάρ και προαιρετικά εξαρτήματα
5. Τοποθεσία και σύνδεση
6. Ηλεκτρικές καλωδιώσεις
7. Εκκίνηση της αντλίας θέρμανσης
8. Αντιμετώπιση προβλημάτων
9. Αναλυτικό διάγραμμα
10. Συντήρηση

Σας ευχαριστούμε που χρησιμοποιείτε την αντλία θέρμανσης πισίνας PRO ELYO TOUCH για τη θέρμανση της πισίνας σας. Θα θερμάνει το νερό της πισίνας σας και θα διατηρεί τη θερμοκρασία σταθερή όταν η θερμοκρασία περιβάλλοντος είναι -20 έως 50°C.

ΠΡΟΣΟΧΗ: Το παρόν εγχειρίδιο περιλαμβάναι όλες τις απαραίτητες πληροφορίες για τη και την εγκατάσταση της αντλίας θέρμανσης

• Ο εγκαταστάτης πρέπει να διαβάσει το εγχειρίδιο και να ακολουθήσει τις οδηγίες εφαρμογής και συντήρησης.
  Η μη λήψη υπ' όψιν των προειδοποιήσεων ενδέχεται να προκαλέσει σοβαρή βλάβη στον εξοπλισμ πισίνας ή σοβαρό τραυματισμό, ακόμα και θάνατο.
• Ο εγκαταστάτης ευθύνεται για την εγκατάσταση του προϊόντος και πρέπει να ακολουθεί όλες τις οδηγίες του κατασκευαστή και τους κανονισμούς που ισχύουν. Η λανθασμένη εγκατάσταση θα οδηγήσει σα ακύρωση της εγγύησης
• Ο κατασκευαστής δεν φέρει καμία ευθύνη για τυχόν ζημιές που προκλήθηκαν από οποιοδήποτε τρίτ μέρος, από την εισαγωγή αντικειμένων και από τα λάθη που οφείλονται σε εγκατάσταση που δεν σύμφωνα με τις οδηγίες χρήσης. Οποιαδήποτε χρήση που δεν προβλέπεται από τον κατασκευαστή οδηγήσει σε ακύρωση της εγγύησης.
• Φυλάξτε αυτά τα έγγραφα για μελλοντική χρήση άλαθ τη διάρκεια ζωής της συσκευής

1. Περιγραφή

1.1 Συμπεριλαμβάνονται στην αντλία θέρμανσής σας

• Συγκρότημα σύνδεσης νερού 50 mm (τμχ: 2)
• Εγχειρίδιο χρήστη και σέρβις
• Σύνδεσμος μειωτήρα
• Χειμερινό κάλυμμα
• Αντικραδασμική βάση(τμχ: 4)

1.2 Διαστάσεις

Μοντέλο: 74166

196.6 322 332.6 376.6

1. Περιγραφή

Μοντέλα: 74167/74168/74169

1. Περιγραφή

Μοντέλα: 74170/74171

1. Περιγραφή

Μοντέλα: 74172/74173/74174/74175

2. Πληροφρφάξγνοστημεταφρφός

2.1 Παράδοση της μονάδας

Για τη μεταφορά, οι αντλίες θέρμανσης στερεώνονται στην παλέτα και καλύπτονται με κουτί από χαρτόνι.

Για την προστασία της από τυχόν ζημιές, η αντλία θέρμανσης πρέπει να μεταφέρεται στη συσκευασία της.

Είναι ευθύνη του παραλήπτη να ειδοποιήσει για τυχόν ζημιές που προκλήθηκαν κατά την παράδοση, εντός 48 ωρών.

Καμία ευθύνη δεν μπορεί να αναληφθεί μόλις υπογραφεί η παράδοση της μονάδας.

2.2 Συστάσεις για την αποθήκευση

* Η αποθήκη πρέπει να είναι φωτεινή, ευρύχωρη, ανοιχτή, καλά αεριζόμενη, να διαθέτει εξοπλισμό εξαερισμού και χωρίς πηγές πυρκαγιάς.
* Οι αντλίες θέρμανσης πρέπει να αποθηκεύονται και να μεταφέρονται σε κάθετη θέση στην αρχική τους συσκευασία. Εάν δεν γίνει αυτό, δεν μπορεί να λειτουργήσει μέχρι να περάσει μια ελάχιστη περίοδος 24 ωρών προτού ενεργοποιηθεί η ηλεκτρική ισχύς στη μονάδα.

ΑΠΑΓΟΡΕΥΕΤΑΙ

2.3 Μεταφορά στην τελική θέση

* Κατά την αποσυσκευασία του προϊόντος και τη μεταφορά από την παλέτα στον τελικό τόπο εγκατάστασης, είναι απαραίτητο να διατηρείται η αντλία θέρμανσης σε κατακόρυφη θέση.
* Απαγορεύεται το κάπνισμα και η χρήση φλόγας κοντά στη συσκευή που χρησιμοποιεί R32.
* Οι σύνδεσμοι της παροχής νερού δεν πρέπει να χρησιμοποιούνται ως λαβές φορτίου. Ο κατασκευαστής δεν φέρει ευθύνη σε περίπτωση ζημιάς στους σωλήνες νερού.

3. Προδιαγραφές

Τεχνικά δεδομένα για τις αντλίες θέρμανσης πισίνας PRO ELYO TOUCH

Μοντέλο	PET-08	PET-10	PET-13	PET-15
Αριθμός ανταλλακτικού	74166	74167	74168	74169
Αέρας 28C, νερό 28, υγρασία 80% (Μέγ.-Ελάχ. ταχύτητα)
Θερμαντική ικανότητα	8,50 - 3,1 kW	10,5 - 2,3 kW	13,5 - 3 kW	15,9 - 3 kW
Κατανάλωση ενέργειας	1,5 - 0,2 kW	1,7 - 0,15 kW	2,2 - 0,2 kW	2,6 - 0,2 kW
Συντελεστής απόδοσης	5,8 - 15	6,2 - 16	6,2 - 16	6 - 16
Αέρας 15°C, νερό 26°C, υγρασία 70% (Μέγ.-Ελάχ. ταχύτητα)
Θερμαντική ικανότητα	6,0 - 2,5 kW	7,5 - 2 kW	9,0 - 2 kW	11,0 - 2,5 kW
Κατανάλωση ενέργειας	1,4 - 0,3 kW	1,75 - 0,25 kW	2,0 - 0,25 kW	2,5 - 0,3 kW
Συντελεστής απόδοσης	4,5 - 8	4,5 - 8	4,5 - 8	4,5 - 8
Τάση	220-240V /1N~ / 50Hz	220-240V /1N~ / 50Hz	220-240V /1N~ / 50Hz	220-240V /1N~ / 50Hz
Ονομαστικό ρεύμα	4,6A	5,9A	7,2A	9,2A
Ελάχιστη τιμή διακόπτη κυκλώματος	7A	9A	11A	14A
Συνιστώμενη ροή νερού	4m3/h	5m3/h	6m3/h	7m3/h
Σύνδεσμος νερού	50mm	50mm	50mm	50mm
Επίπεδο θορύβου σε 1m	38-51dB(A)	39-52dB(A)	40-52dB(A)	40-54dB(A)
Βαθμολογία προστασίας	IPX4	IPX4	IPX4	IPX4
Μέγιστη επιτρεπόμενη πίεση	4,2MPa	4,2MPa	4,2MPa	4,2MPa
Ψυκτικό μέσο	R32	R32	R32	R32
Ποσότητα ψυκτικού μέσου	0,65Kg	0,7Kg	1Kg	1,1Kg
ΔΘΠ	675	675	675	675
Ισοδύναμο CO2	0,44t	0,48t	0,68t	0,74t
Καθαρό/μικτό βάρος	60-72Kg	72-77Kg	77-82Kg	82-87Kg

3. Προδιαγραφές

Τεχνικά δεδομένα για τις αντλίες θέρμανσης πισίνας PRO ELYO TOUCH

Μοντέλο	PET-19	PET-25	PET-30	PET-35
Αριθμός ανταλλακτικού	74170	74171	74172	74173
Αέρας 28C, νερό 2℃, υγρασία 80% (Μέγ.-Ελάχ. ταχύτητα)
Θερμαντική ικανότητα	19,8- 3,8 kW	25,5 - 4,7 kW	30,0 - 6 kW	35 - 8 kW
Κατανάλωση ενέργειας	3,3 - 0,25 kW	4,2 - 0,3 kW	5 - 0,35 kW	5,9 - 0,5 kW
Συντελεστής απόδοσης	6 - 16	6 - 16	6 - 16	6 - 16
Αέρας 15℃, νερό 26℃, υγρασία 70% (Μέγ.-Ελάχ. ταχύτητα)
Θερμαντική ικανότητα	13 - 3 kW	17 - 4 kW	21,0 - 5,5 kW	25,0 - 5,5 kW
Κατανάλωση ενέργειας	2,9 - 0,4 kW	3,9 - 0,5 kW	4,6 - 0,7 kW	5,4 - 0,7 kW
Συντελεστής απόδοσης	4,5 - 8	4,5 - 8	4,5 - 8	4,5 - 8
Τάση	220-240V /1N~ / 50Hz	220-240V /1N~ / 50Hz	220-240V /1N~ / 50Hz	220-240V /1N~ / 50Hz
Ονομαστικό ρεύμα	10,5A	13,2A	17A	22,9A
Ελάχιστη τιμή διακόπτη κυκλώματος	16A	20A	26A	34A
Συνιστώμενη ροή νερού	8m3/h	10m3/h	13m3/h	13m3/h
Σύνδεσμος νερού	50mm	50mm	50mm	50mm
Επίπεδο θορύβου σε 1m	40-54dB(A)	41-56dB(A)	42-60dB(A)	42-60dB(A)
Βαθμολογία προστασίας	IPX4	IPX4	IPX4	IPX4
Μέγιστη επιτρεπόμενη πίεση	4,2MPa	4,2MPa	4,2MPa	4,2MPa
Ψυκτικό μέσο	R32	R32	R32	R32
Ποσότητα ψυκτικού μέσου	1,5Kg	1,9Kg	2.2Kg	2,6Kg
ΔΘΠ	675	675	675	675
Ισοδύναμο CO2	1,01t	1,28t	1,49t	1,76t
Καθαρό/μικτό βάρος	106-121Kg	125-143Kg	138-156Kg	140-158Kg

3. Προδαγραφές

Τεχνικά δεδομένα για τις αντλίες θέρμανσης πισίνας PRO ELYO TOUCH

Μοντέλο	PET-30T	PET-35T
Αριθμός ανταλλακτικού	74174	74175
Λέρας 28C, νερό 28, υγρασία 80% (Μέγ.-Ελάχ. ταχύτητα)
Θερμαντική ικανότητα	30,0 - 6 kW	35 - 8 kW
Κατανάλωση ενέργειας	5 - 0,35 kW	5,9 - 0,5 kW
Συντελεστής απόδοσης	6 - 16	6 - 16
Λέρας 15°C, νερό 26°C, υγρασία 70% (Μέγ.-Ελάχ. ταχύτητα)
Θερμαντική ικανότητα	21,0 - 5,5 kW	25,0 - 5,5 kW
Κατανάλωση ενέργειας	4,6 - 0,7 kW	5,4 - 0,7 kW
Συντελεστής απόδοσης	4,5 - 8	4,5 - 8
Τάση	380-400V / 3N~ / 50Hz	380-400V / 3N~ / 50Hz
Ονομαστικό ρεύμα	7A	8,4A
Ελάχιστη τιμή διακόπτη κυκλώματος	10,5A	13A
Συνιστώμενη ροή νερού	13m3/h	13m3/h
Σύνδεσμος νερού	50mm	50mm
Επίπεδο θορύβου σε 1m	42-60dB(A)	42-60dB(A)
Βαθμολογία προστασίας	IPX4	IPX4
Μέγιστη επιτρεπόμενη πίεση	4,2MPa	4,2MPa
Ψυκτικό μέσο	R410A	R410A
Ποσότητα ψυκτικού μέσου	3,8Kg	4Kg
ΔΘΠ	2088	2088
Ισοδύναμο CO2	7,94t	8,36t
Καθαρό/μικτό βάρος	138-156Kg	140-158Kg

4. Αξεσουάρ και προαιρετικά εξαρτήματα

4.1 Λίστα εξαρτημάτων

Αντικραδασμική βάση, 4 τμχ

Βύσμα αποστράγγισης, 2 τμχ

Χειμερινό κάλυμμα, 1 τμχ

Καλώδιο σήματος Modbus, 1 τμχ

Συγκρότημα σύνδεσης νερού, 2 σετ

4.2 Κιτ παράκαμψης (δεν παρέχεται)

Το κιτ παράκαμψης είναι το βασικό εξάρτημα για την εγκατάσταση της αντλίας θέρμανσης, είναι επίσης ένα εργαλείο για τη βελτιστοποίηση της θέρμανσης του νερού. Οι βαλβίδες επιτρέπουν τη βέλτιστη ροή νερού χρησιμοποιώντας ένα μανόμετρο για να διασφαλιστεί η βελτιστοποιημένη λειτουργία του συμπιεστή, βλ. παράγραφο 5.6 μανόμετρα.

4. Αξεσουάρ και προαιρετικά εξαρτήματα

4.3 Εγκατάσταση εξαρτημάτων

Αντικραδασμικές βάσεις

1. Βγάλτε 4 αντικραδασμικές βάσεις
2. Τοποθετήστε τις στο κάτω μέρος συσκευής.

Βύσμα αποστράγγισης

1. Τοποθετήστε το βύσμα αποστράγγισης κάτω από τον κάτω πίνακα
2. Συνδέστε το με έναν σωλήνα νερο για να αποστραγγίσετε το νερό. Σημείωση: Ανασηκώστε την αντλία θέρμανσης για να εγκαταστήσετε το βύσμα αποστράγγισης. Μην αναποδογυρίζετε ποτέ την αντλία θέρμανσης, μπορεί να προκληθεί ζημι στον συμπιεστή.

Σύνδεσμος εισόδου και εξόδου νερ 1. Εγκαταστήστε τους δύο συνδέσμου όπως φαίνεται στην εικόνα 2. Βιδώστε τους στον σύνδεσμο εισόδου και εξόδου νερού

Καλωδίωση σύνδεσης στο δίκτυο ρεύματος

1. Ανοίξτε το κάλυμμα του μπλοκ ακροδεκτών (με κόκκινο) στο πλάι τι συσκευής
2. Σφίξτε τα καλώδια στις σωστές συνδέσεις, L N E, μέσα στο μπλοκ ακροδεκτών.

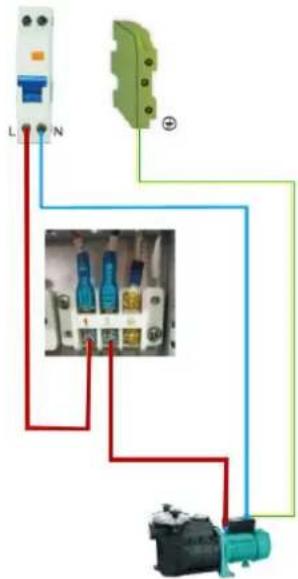

Καλωδίωση αντλίας φίλτρανσης (στεγνή επαφή)

1. Ανοίξτε το κάλυμμα του μπλοκ ακροδεκτών (με κόκκινο) στο πλάι τι συσκευής
2. Σφίξτε τα καλώδια στις σωστές συνδέσεις, 1 2, μέσα στο μπλοκ ακροδεκτών.

5. Τοποθεσία και σύνδεση

ΠΡΟΣΟΧΗ:

Λάβετε υπόψη τους ακόλουθους κανόνες κατά την εγκατάσταση της αντλίας θέρμανσης:

1. Οποιαδήποτε προσθήκη χημικών πρέπει να πραγματοποιείται στις σωληνώσεις που βρίσκονται κατάντη της αντλίας θέρμανσης.
2. Διατηρείτε πάντα την αντλία θέρμανσης σε όρθια θέση. Εάν η μονάδα έχει διατηρηθεί υπό

5.1 Θέση αντλίας θέρμανσης

Η μονάδα θα λειτουργεί σωστά σε οποιαδήποτε επιθυμητή θέση, εφόσον υπάρχουν τα ακόλουθα τρία στοιχεία:

1. Καθαρός αέρας

2. Ηλεκτρική ενέργεια

3. Φίλτρα πισίνας

Η μονάδα μπορεί να εγκατασταθεί σε σχεδόν οποιαδήποτε εξωτερική τοποθεσία, εφόσον διατηρούνται οι καθορισμένες ελάχιστες αποστάσεις από άλλα αντικείμενα (βλ. σχέδιο παρακάτω). Συμβουλευτείτε τον εγκαταστάτη σας για εγκατάσταση σε εσωτερική πισίνα. Η εγκατάσταση σε τοποθεσία με ισχυρούς ανέμους δεν παρουσιάζει κανένα πρόβλημα.

ΠΡΟΣΟΧΗ:

1. Ποτέ μην εγκαθιστάτε τη μονάδα σε κλειστό χώρο με περιορισμένο όγκο αέρα, στον οποίο ο αέρας που αποβάλλεται από τη μονάδα θα επαναχρησιμοποιηθεί ή κοντά σε θάμνους που θα μπορούσαν να εμποδίσουν την είσοδο αέρα. Τέτοιες τοποθεσίες επηρεάζουν τη συνεχή παροχή καθαρού αέρα, με αποτέλεσμα τη μειωμένη απόδοση και πιθανώς την αποτροπή παραγωγής επαρκούς θερμότητας.
2. Όταν η συσκευή εγκαθίσταται και προστατεύεται από μια υπολειψματική τρέχουσα συσκευή (RCD) με μέγιστη ένταση 30mA, πρέπει να εγκατασταθεί σε απόσταση τουλάχιστον 2 μέτρων από την άκρη της πισίνας. Εάν δεν υπάρχει εγκατεστημένο RCD με τη συσκευή, θα πρέπει να εγκατασταθεί σε απόσταση

Air inlet 500mm 700mm Air outlet 2500mm 300mm 700mm

5.2 Εγκατάσταση βαλβίδας ελέγχου

ΣΗΜΕΙΩΣΗ

Σημείωση: Εάν χρησιμοποιείται αυτόματος εξοπλισμός δοσολογίας για το χλώριο και την οξύτητα (ρΗ), είναι απαραίτητο να προστατεύεται η αντλία θέρμανσης από υπερβολικά υψηλές χημικές συγκεντρώσεις που μπορεί να διαβρώσουν τον εναλλάκτη θερμότητας. Για τον λόγο αυτό, τέτοιου είδους εξοπλισμός πρέπει πάντα να τοποθετείται στις σωληνώσεις στην κατάντη πλευρά της αντλίας θέρμανσης και συνιστάται να εγκαταστήσετε μια βαλβίδα ελέγχου για να αποτρέψετε την αντίστροφη ροή, απουσία κυκλοφορίας νερού. Τυχόν ζημιά στην αντλία θέρμανσης που οφείλεται σε μη τήρηση αυτών των οδηγιών δεν καλύπτεται από την εγγύηση.

5. Τοποθεσία και σύνδεση

5.3 Τυπική διάταξη

Αυτή η διάταξη είναι ενδεικτική.

ΣΗΜΕΙΩΣΗ

Το εργοστάσιο προμηθεύει μόνο την αντλία θέρμανσης. Όλα τα άλλα στοιχεία, συμπεριλαμβανομένης της παράκαμψης, εάν είναι απαραίτητο, πρέπει να παρασχεθούν από τον χρήστη ή τον εγκαταστάστη.

ΠΡΟΣΟΧΗ:

Για τη θέρμανση του νερού στην πισίνα (ή το υδρομασάζ), η αντλία φίλτρανσης πρέπει να λειτουργεί έτσι ώστε το νερό να κυκλοφορεί μέσω της αντλίας θέρμανσης. Η αντλία θέρμανσης θα ξεκινήσει εάν το νερό δεν κυκλοφορεί.

5. Τοποθεσία και σύνδεση

5.4 Αρχική λειτουργία

Αφού πραγματοποιηθούν και ελεγχθούν όλες οι συνδέσεις, ακολουθήστε την εξής διαδικασία:

1. Ενεργοποιήστε την αντλία φίλτρανσης. Ελέγξτε για διαρροές και βεβαιωθείτε ότι το νερό ρέει προς και από την πισίνα.

2. Συνδέστε την παροχή ρεύματος στην αντλία θέρμανσης και πατήστε το πλήκτριο Οηγειθοτον ηλεκτρονικό πίνακα ελέγχου. Η μονάδα θα ξεκινήσει μετά τη λήξη της χρονικής καθυστέρησης (δείτε παρακάτω).

3. Μετά από λίγα λεπτά, ελέγξτε εάν ο αέρας που βγαίνει από τη μονάδα είναι πιο κρύος.

4. Όταν η αντλία φίλτρανσης είναι απενεργοποιημένη, η μονάδα θα πρέπει επίσης να απενεργοποιείται αυτόματα.

5. Αφήστε την αντλία θέρμανσης και την αντλία φίλτρανσης να λειτουργούν 24 ώρες την ημέρα μέχρι να επιτευχθεί η επιθυμητή θερμοκρασία νερού. Η αντλία θερμότητας θα σταματήσει να λειτουργεί σε αυτό το σημείο +1°C. Στη συνέχεια, θα επανεκκινείται αυτόματα (όσο λειτουργεί η αντλία φίλτρανσης) κάθε φορά που η θερμοκρασία του νερού της πισίνας πέφτει 1 βαθμό κάτω από την καθορισμένη θερμοκρασία (για παράδειγμα, αν ορίσετε τη θερμοκρασία στους 28°C, η αντλία θέρμανσης θα σταματήσει όταν θερμοκρασία φτάσει στους 29°C. Ενώ θα επανεκκινηθεί όταν η θερμοκρασία του νερού μειωθεί στους 27°C).

Ανάλογα με την αρχική θερμοκρασία του νερού στην πισίνα και τη θερμοκρασία του αέρα, μπορεί να χρειαστούν αρκετές ημέρες για να θερμανθεί το νερό μέχρι την επιθυμητή θερμοκρασία. Ένα καλό κάλυμμα πισίνας μπορεί να μειώσει κατά πολύ το απαιτούμενο χρονικό διάστημα.

ΣΗΜΕΙΩΣΗ

Διακόπτης ροής νερού:

Η συσκευή διαθέτει διακόπτη ροής για την προστασία της μονάδας ΗΡ που λειτουργεί με επαρκή ταχύτητα ροής νερού. Θα ενεργοποιηθεί όταν η αντλία φίλτρανσης είναι σε λειτουργία και θα την κλείσει όταν η αντλία απενεργοποιηθεί.

Χρονική καθυστέρηση - Η αντλία θέρμανσης έχει ενσωματωμένη χρονική καθυστέρηση εκκίνησης 3 λεπτών για την προστασία του κυκλώματος και την αποφυγή υπερβολικής φθοράς των ηλεκτρικών επαφών. Η μονάδα θα επανεκκινηθεί αυτόματα μετά τη λήξη αυτής της χρονικής καθυστέρησης. Ακόμη και μια σύντομη διακοπή ρεύματος θα ενεργοποιήσει αυτήν τη χρονική καθυστέρηση και θα αποτρέψει την άμεση επανεκκίνηση της μονάδας. Πρόσθετες διακοπές ρεύματος κατά τη διάρκεια αυτής της περιόδου καθυστέρησης δεν επηρεάζουν τη διάρκεια των 3 λεπτών της χρονικής καθυστέρησης.

5. Τοποθεσόκαρσύνδέση

5.5 Συμπύκνωση

Ο αέρας που εισέρχεται στην αντλία θέρμανσης ψύχεται με τη λειτουργία της αντλίας θέρμανσης για τη θέρμανση του νερού της πισίνας, η οποία μπορεί να προκαλέσει συμπύκνωση στα πτερύγια του εξατμιστή.

ΣΗΜΕΙΩΣΗ

Η ποσότητα των συμπυκνωμάτων μπορεί να είναι έως και αρκετά λίτρα ανά ώρα σε υψηλή υγρασία. Το συμπύκνωμα θα αποστραγγίζεται από το κάτω μέρος της αντλίας θέρμανσης. Αυτό μερικές φορές θεωρείται λανθασμένα ως διαρροή νερού.

5.6 Οθόνη μανόμετρου (R410A & R32)

Εξετάστε το μανόμετρο που δείχνει την πίεση του ψυκτικού αερίου της μονάδας, στον παρακάτω πίνακα εμφανίζεται η κανονική τιμή της πίεσης αερίου (R410A & R32) όταν η συσκευή είναι σε κατάσταση απενεργοποίησης ή λειτουργίας.

Κατάσταση μονάδας	Απενεργοποιημένη
Θερμοκρασία περιβάλλοντος (°C)	-5~5	5~15	15~25	25~35
Θερμοκρασία νερού (°C)	/	/	/	/
Μανόμετρο (Mpa)	0,59~0,85	0,85~1,18	1,18~1,59	1,59~2,1

Κατάσταση μονάδας	Σε λειτουργία
Θερμοκρασία περιβάλλοντος (°C)	/	/	/	/	/
Θερμοκρασία νερού (°C)	10~15	15~20	20~25	25~30	30~35
Μανόμετρο (Mpa)	1,1~1,6	1,3~1,8	1,5~2,1	1,7~2,4	1,9~2,7

6. Ηλεκτρικές καλωδιώσεις

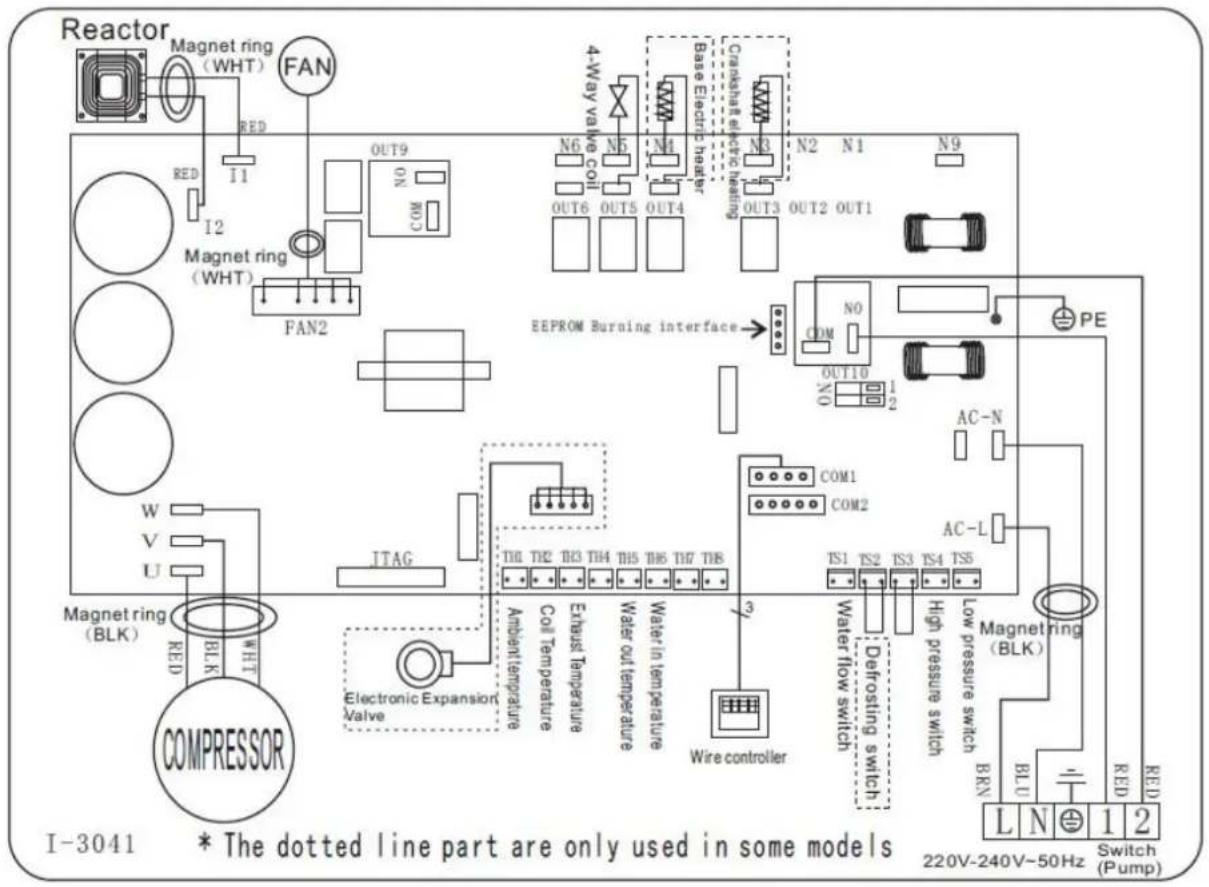

6.1 Διάγραμμα καλωδίωσης μετατροπέα αντλίας θέρμανσης πισίνας

Kωδ. 74166/ 74167/74168/74169/74170/74171

6. Ηλέκτρρικέξκιαλλωδύμσεις

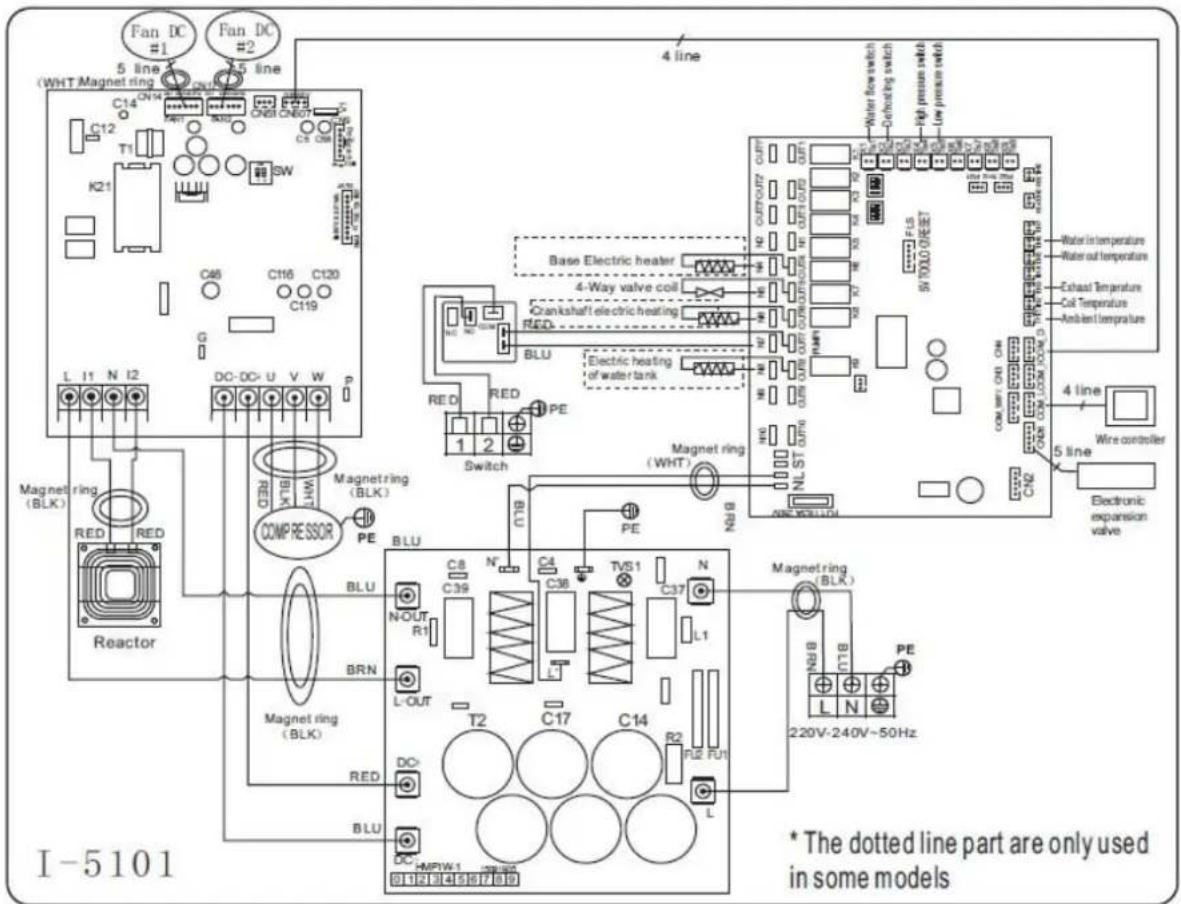

6.2 Διάγραμμα καλωδίωσης μετατροπέα αντλίας θέρμανσης πισίνας

Kωδ.: 74172/74173

6. Ηλεκτρικές καλωδιώσεις

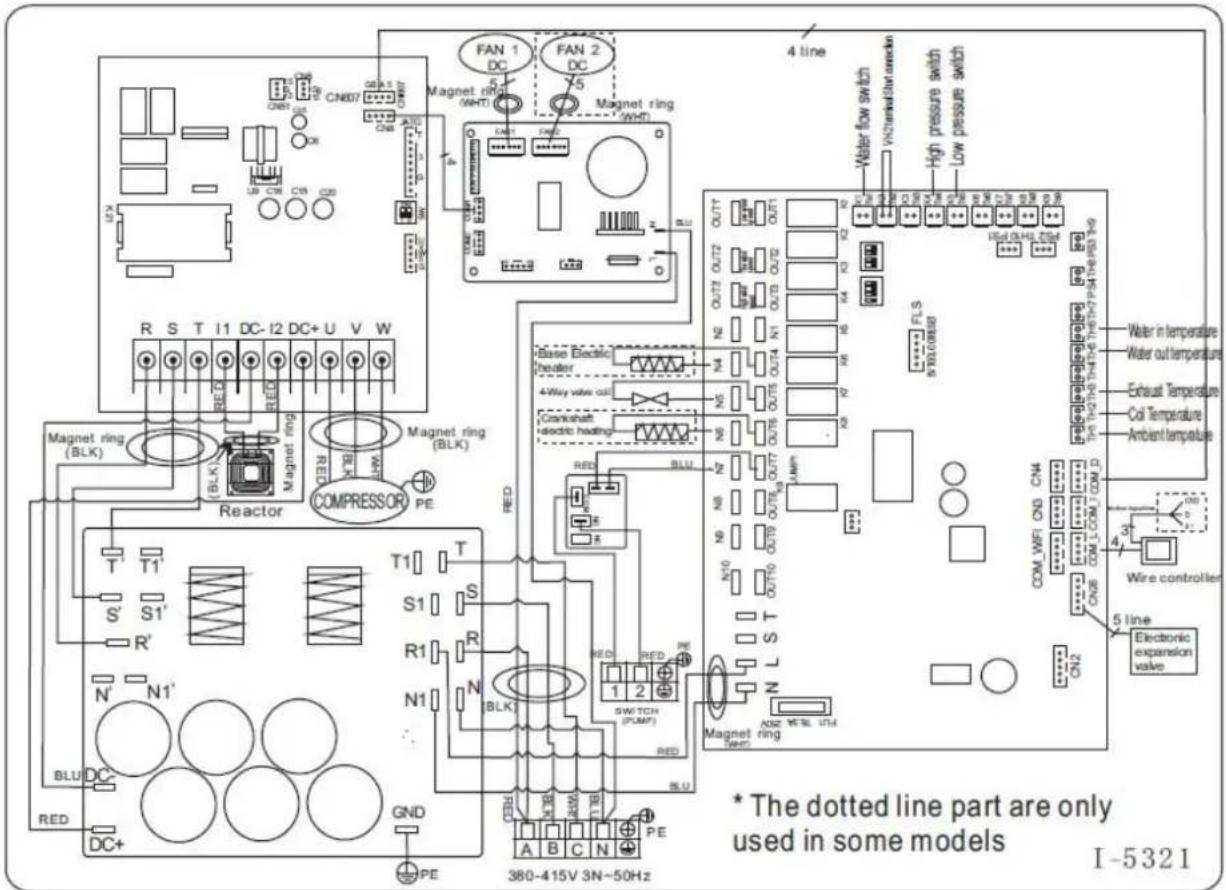

6.3 Διάγραμμα καλωδίωσης μετατροπέα αντλίας θέρμανσης πισίνας Κωδ. 74174/74175 (R410A)

FAN 1 DC FAN 2 DC Magnet ring (MHT) Magnet ring (WHT) 4 line Water flow switch VOUT/INT/OUT/INT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/OUT/IN High pressure switch Low pressure switch R S T I1 DC-I2 DC+ U V W Magnet ring (BLK) Magnet ring (BLK) COMPRESSOR PE Reactor T' T1' S' S1' R' T1' S1' R1' N' N1' BLU DC- RED DC+ GND PE T1" S1" R1" N1" BLK" RED RED RE SWITCH (PUMP) RED BLU A B C N 380-415V 3N-50Hz * The dotted line part are only used in some models I-5321

6. Ηλεκτρικές καλωδιώσεις

6.4 Σύνδεση με Modbus PCB

* Κάτοψη ενδεικτικού ηλεκτρικού διαγράμματος καλωδίωσης. Ανατρέξτε στο ηλεκτρικό διάγραμμα της συσκευής.

6.5 Σύνδεση στο ρεύμα

Η παροχή ρεύματος για την αντλία θέρμανσης πρέπει να προέρχεται, κατά προτίμηση, από ένα αποκλειστικό κύκλωμα με ρυθμιστικά στοιχεία προστασίας (διαφορική προστασία 30mA) και έναν μαγνητο-θερμικό διακόπτη.

• Η ηλεκτρική εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένο επαγγελματία (ηλεκτρολόγο) σύμφωνα με τα πρότυπα και τους κανονισμούς που ισχύουν στη χώρα εγκατάστασης.
• Το κύκλωμα της αντλίας θέρμανσης πρέπει να συνδεθεί σε ένα κύκλωμα γείωσης ασφαλείας στο μπλοκ ακροδεκτών.
• Τα καλώδια πρέπει να έχουν εγκατασταθεί σωστά για την αποφυγή παρεμβολών.
• Η αντλία προορίζεται για σύνδεση σε γενική παροχή με σύνδεση γείωσης.
• Μάκρος του καλωδίου. Αυτό το μάκρος είναι ενδεικτικό και πρέπει να ελεγχθεί και να προσαρμοστεί ανάλογα με τις ανάγκες και τις συνθήκες χρήσης.
• Η ανοχή της αποδεκτής μεταβολής τάσης είναι +/- 10% κατά τη λειτουργία.

6.ΕΗλεκτρικές καλωδιώσεις

Οι συνδέσεις πρέπει να διαστασιολογούνται ανάλογα με την ισχύ της συσκευής και την κατάσταση της εγκατάστασης.

Μοντέλα	Διακόπτης κυκλώματος	Μέγιστο μήκος καλωδίου
		2,5 mm^2	4 mm^2	6 mm^2	10 mm^2
PET-08	7 A	84 m	135 m	200 m	335 m
PET-10	9 A	57 m	90 m	130 m	225 m
PET-13	11A
PET-15	14 A	43 m	68 m	100 m	170 m
PET-19	16 A	34 m	54 m	80 m	135 m
PET-25	20 A	29 m	45 m	66 m	110 m
PET-30	26 A	/	25 m	38 m	62 m
PET-30T	10,5 A	15 m	35 m	49 m	81 m
PET-35	34 A	/	/	22 m	36 m
PET-35T	13 A	12 m	27 m	39 m	68 m
[γτεγ] Αυτές οι τιμές είναι ενδεικτικές, μόνο ένας εξουσιοδοτημένος ηλεκτρολόγος μπορεί ν καθορίσει τις τιμές που αντιστοιχούν στην εγκατάστασή σας.Το ηλεκτρικό καλώδιο πρέπει να διαθέτει σύνδεση γείωσης και διακόπτη κυκλώματος μ 30mA.

6.6 Εγκατάσταση της απομακρυσμένης οθόνης

Εικόνα(1) Εικόνα(2) Εικόνα(3) Εικόνα(4) Εικόνα(5)

• Το άκρο με το βύσμα συνδέεται στον πίνακα ελέγχου (εικόνα1)
• Το άλλο άκρο του καλωδίου σήματος. (εικόνα2)
• Ανοίξτε το κάλυμμα του μπλοκ ακροδεκτών και περάστε από αυτό το καλώδιο της απομακρυσμένης οθόνης (εικόνα 3, 4).
• Εισαγάγετε την καλωδίωση στην καθορισμένη θέση στην ενότητα Modbus. (εικόνα5)

6. Ηλέκπρικέξκενλωδώσεις

6.7 Εγκατάσταση του καλωδίου σήματος Modbus/Fluidra Connect

Εικόνα(6) Εικόνα(7) Εικόνα(8) Εικόνα(9)

• Ανοίξτε το κάλυμμα του μπλοκ ακροδεκτών (εικόνα 6)
• Πάρτε το καλώδιο σήματος Modbus/Fluidra Connect από τα εξαρτήματα (εικόνα 7) και τοποθετήστε το στρογγυλό άκρο του καλωδίου σήματος στο καλώδιο σήματος του Modbus/Fluidra Connect. (εικόνα 8)
• Τριπλό τερματικό καλωδίου: «Α+», «Β-», «GND» (Εικόνα 9)

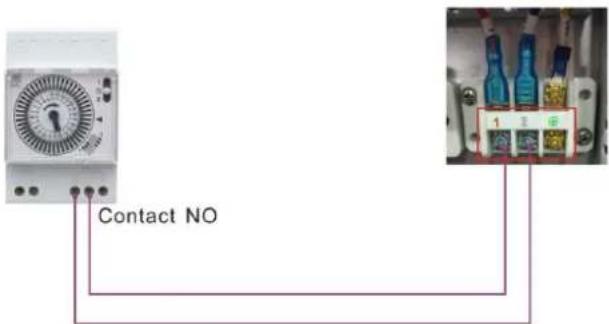

6.8 Σύνδεση προτεραιότητας θέρμανσης (επιλογή λειτουργίας)

Σύνδεση ξηρής επαφής χρονοδιακόπτη

Χρονοδιακόπτης

Contact NO 1

Σύνδεση ξηρής επαφής αντλίας

7. Εκκίνηση της αντλίας θέρμανσης

7. Λειτουργία ελεγκτή οθόνης

7.1. Οδηγίες λειτουργίας

13:29 28.08 Turbo Smart Silent

Όταν η αντλία θέρμανσης συνδέεται με την παροχή ρεύματος, η οθόνη εμφανίζει έναν κωδικό για 3 δευτερόλεπτα που δείχνει το μοντέλο της αντλίας θέρμανσης.

7.2 Τα πλήκτρα και οι λειτουργίες τους

7.2.1 πλήκτρο

Πατήστε το γι ξεκινήσετε τη μονάδα της αντλίας θέρμανσης, η οθόνη εμφανίζει την επιθυμητή θερμοκρασία νερού για 5 δευτερόλεπτα και, στη συνέχεια, εμφανίζει τη θερμοκρασία νερού εισόδου και τον τρόπο λειτουργίας.

Πατήστε το μανα σταματήσετε τη μονάδα της αντλίας θέρμανσης και να εμφανιστεί η ένδειξη«OFF»

Σημείωση: Κατά τον έλεγχο και τη ρύθμιση παραμέτρων, πατήστελε γμα γρήγορη έξοδο και αποθήκευση της τρέχουσας ρύθμισης.

Πατήστε ξανά το γικενεργοποίηση/απενεργοποίηση της συσκευής.

7.2.2 Πλήκτρο

Κλείδωμα/ξεκλείδωμα της οθόνης:

Κρατήστε πατημένο το και μια 5 δευτερόλεπτα για κλείδωμα/ξεκλείδωμα της οθόνης. Η οθόνη θα κλειδώσει αυτόματα μετά από 30 δευτερόλεπτα αναμονής. (όταν η οθόνη είναι κλειδωμένη, το

εικονίδιο «κλειδαριά» ονάβει)

7. Εκκίνηση της αντλίας θέρμανσης

Ρύθμιση θερμοκρασίας νερού:

Πατήστε το τη μια να ραμέμοσετε απευθείας τη θερμοκρασία του νερού.

Εύρος ρύθμισης λειτουργίας θέρμανσης και αυτόματης λειτουργίας: 6-41℃

Εύρος ρύθμισης λειτουργίας ψύξης: 6-35°C

7.2.3 Επιλογή τρόπου λειτουργίας με το πλήκτ

Πατήστε το για να επιλέξετε τρόπο λειτουργίας, Turbo, Smart ή αθόρυβη. Η προεπιλεγμένη

λειτουργία είναι η λειτουργία Smart.

Εάν επιλέξετε Turbo, η λέξη «Turbo» θα ανάψει, η αντλία θέρμανσης θα λειτουργεί μόνο σε «Πλήρης παραγωγή».

Εάν επιλέξετε Smart, η λέξη «Smart» θα ανάψει, η αντλία θέρμανσης θα λειτουργεί μόνο σε «Μεσαία και πλήρης παραγωγή».

Εάν επιλέξετε την αθόρυβη λειτουργία (Silent), η λέξη «Silent» θα ανάψει, η αντλία θέρμανσης θα λειτουργεί μόνο σε «Μεσαία και χαμηλή παραγωγή».

7.2.4 Επιλογή τρόπου λειτουργίας με το πλήκη

Πατήστε το

δευτερόλεπτα για επιλογή ανάμεσα στη λειτουργία θέρμανσης

και την αυτόματη λειτουργί

Σημείωση: Κατά την απόψυξη, το σύμβολο θέρμανσης θα αναβοσβήνει.

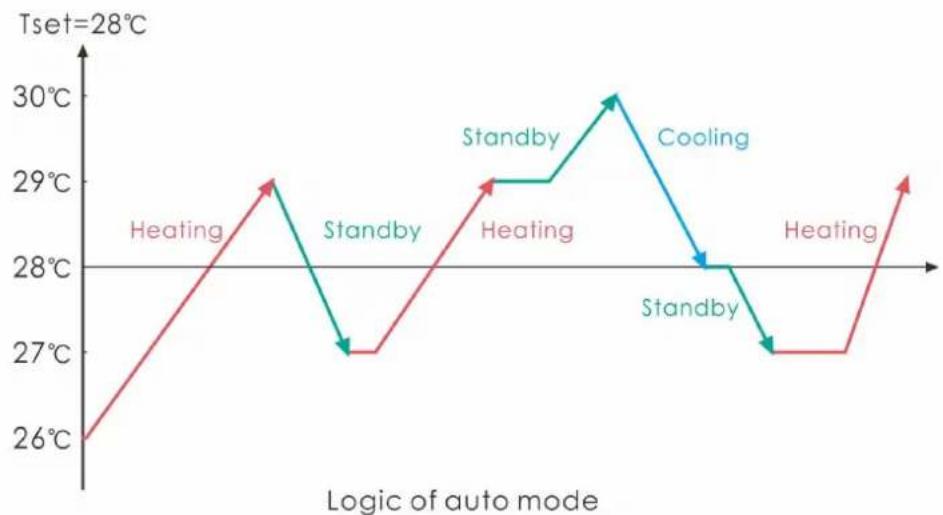

Λογική της αυτόματης λειτουργίας:

7. Εκκίνηση της αντλίας θέρμανσης

7.2.5 Έλεγχος παραμέτρων

Πατήστε το

συνέχεια πατήστε το για

εγξετε τις τιμές d0-d14.

Κωδικός	Σημασία	Εύρος τιμών	Σημείωση
d0	Θερμοκρασία μονάδας IPM	0-120°C	Πραγματική τιμή δοκιμής
d1	Θερμοκρασία εισόδου νερού	-9°C~99°C	Πραγματική τιμή δοκιμής
d2	Θερμοκρασία εξόδου νερού	-9°C~99°C	Πραγματική τιμή δοκιμής
d3	Θερμοκρασία περιβάλλοντος	-30°C~70°C	αναβοσβήνει εάν η πραγματική τιμή<-9
d4	Κωδικός περιορισμού συχνότητας	0,1,2,4,8,16	Πραγματική τιμή δοκιμής
d5	Θερμοκρασία σωληνώσεων	-30°C~70°C	αναβοσβήνει εάν η πραγματική τιμή<-9
d6	Θερμοκρασία αγωγού εκκένωσης καυσαερίων	0°C~C5°C (125°C)	Πραγματική τιμή δοκιμής
d7	Ηλεκτρονική βαλβίδα διαστολής	0~99	N*5
d8	Συχνότητα λειτουργίας συμπιεστή	0~99Hz	Πραγματική τιμή δοκιμής
d9	Ρεύμα συμπιεστή	0~30A	Πραγματική τιμή δοκιμής
d10	Τρέχουσα ταχύτητα ανεμιστήρα	0-1200 (rpm)	Πραγματική τιμή δοκιμής
d11	Κωδικός σφάλματος την τελευταία φορά	Όλοι οι κωδικοί σφάλματος
d12	MOBUS COM	0 - 5	Ρύθμιση, μόνο Modbus
d13	Αναγνωριστικό MODBUS	1 - 88	Ρύθμιση, μόνο Modbus
d14	Κωδικός προϊόντος	0000- FFFF	Ρύθμιση, μόνο Modbus

Σημείωση:

d4: Κωδικός περιορισμού συχνότητας

0: Χωρίς όριο συχνότητας 1: Όριο θερμοκρασίας σπειροειδούς σωλήνα

2: Όριο συχνότητας υπερθέρμανσης ή υπερψύξης 4: Όριο συχνότητας ρεύματος κίνησης

8:Όριο συχνότητας τάσης κίνησης 16: Όριο συχνότητας υψηλής θερμοκρασίας κίνησης

7. Εκκίνηση της αντλίας θέρμανσης

7.2.6 Ρύθμιση παραμέτρων

Πατήσε τος, στη συνέχεια πατήσε το για να εισέλξετε την τιμή P0-P18 και, στη συνέχεια, πατήσε το ξανά για να εισέλθετε στη διεπαφή ρύθμισης, στην οποία θα αναβοσβήνει η παράμετρος.

Κωδικός	Όνομα	Εύροςτιμών	Προεπιλογή	Σημείωση
P0	Υποχρεωτική απόψυξη	0-1	0	0: Προεπιλεγμένη κανονική λειτουργία1: υποχρεωτική απόψυξη
P1	Τρόπος λειτουργίας	0-1	1	1: λειτουργία θέρμανσης, 0: λειτουργία ψύξης
P2	Χρονοδιακόπτηςενεργοποίησης/απενεργοποίησης	0-1	0	1 Ο χρονοδιακόπτης ενεργοποίησης /απενεργοποίησηςβρίσκεται σε λειτουργία0 Ο χρονοδιακόπτης ενεργοποίησης/ απενεργοποίησηςβρίσκεται εκτός λειτουργίας (Η ρύθμιση P5 και P6 δεν λειτουργεί)
P3	Αντλία νερού	0-1	0	1: Πάντα σε λειτουργία0: Εξαρτάται από τη λειτουργία του συμπιεστή
P4	Τρέχουσα ώρα	ΩΩ:ΛΛ	00: 00	0-23:0-59
P5	Χρονοδιακόπτης ενεργοποίησης	ΩΩ:ΛΛ	00: 00	0-23:0-59
P6	Χρονοδιακόπτηςαπενεργοποίησης	ΩΩ:ΛΛ	00: 00	0-23:0-59
P7	Βαθμονόμηση θερμοκρασίας νερού	-9~9	0	Προεπιλεγμένη ρύθμιση: 0
P12	MOBUS COM	0 - 5	0	Μόνο Modbus (προεπιλεγμένη τιμή μετά την επαναφορά)
P13	Αναγνωριστικό MODBUS	1 - 88	9	Μόνο Modbus (προεπιλεγμένη τιμή μετά την επαναφορά)
P14	Επαναφορά στις εργοστασιακές ρυθμίσεις	0-1	0	1-Επαναφορά στις εργοστασιακές ρυθμίσεις0- προεπιλογή (επαναφορά P0, P1, P2, P3, P5, P6, P7, I P9, 10, P11 στις εργοστασιακές ρυθμίσεις)
P15	Τιμή παραμέτρου Ρ για Modbus	/	/	Εξαρτάται από τη συσκευή (μόνο Modbus)
P16	Κωδικός προϊόντος	/	/	Εξαρτάται από τη συσκευή
P18	Λειτουργία	0-1	0	1—Μόνο θέρμανση0—Λειτουργία θέρμανσης/ψύξης/αυτόματη

Σημείωση: 1). Πατήστε παρατεταμένα το για 20 δευτερόλεπτα για ρύθμιση των P14, P16, P18.

2) . Οι παράμετροι P8,P9,P10,P11,P19,P20 είναι στις εργοστασιακές ρυθμίσεις.

7. Εκκίνηση της αντλίας θέρμανσης

Κωδικός connect	Τιμή παραμέτρου P για Modbus	Περιγραφή
74166	21b6	PAC PROELYO TOUCHET-08
74167	21b7	PAC PROELYO TOUCHET-10
74168	21b8	PAC PROELYO TOUCHET-13
74169	21b9	PAC PROELYO TOUCHET-15
74170	21ba	PAC PROELYO TOUCHET-19
74171	21bb	PAC PROELYO TOUCHET-25
74172	21bc	PAC PROELYO TOUCHET-30
74173	21bd	PAC PROELYO TOUCHET-35
74174	21be	PAC PROELYO TOUCHET-30T
74175	21bf	PAC PROELYO TOUCHET-35T

Βήματα για τον καθορισμό της παραμέτρου Ρ για το Modbus (μόνο Modbus):

Το σύμβολο Μεργοποιείται όταν η μονάδα modbus έχει συνδεθεί στην οθόνη.

Πατήστε το γ, στη συνέχεια πατήστε το για να επαλέξετε την τιμή P15και, στη συνέχεια, πατήστε το

7.2.7 Λειτουργία επαναφοράς συστήματος

Πατήστε το, ξτη συνέχεια πατήστε το για εὐκούή της τιμής P14 και, στη συνέχεια, εισέλθετε στη

διεπαφή ρύθμισης στην οποία θα αναβοσβήνει η παράμετρος, πατώντας παρατεταμένα τιό για 20

δευτερόλεπτα. Πατήστε το τη για να οφίστε την τιμή 1 και, τέλος, πατήστε το για αποθήκευση των ρυθμίσεων.

7.2.8

Το σύμβολο του ΧΡΟΝΟΔΙΑΚΟΠΤΗ ΕΝΕΡΓΟΠΟΙΗΣΗΣ. Η ένδειξη ανάβει όταν η τιμή του Ρ2 είναι 1, που σημαίνει ότι λειτουργεί ο ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ ΚΑΙ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ. Στη συνέχεια, ορίστε την τρέχουσα ώρα (Παράμετρος Ρ4), τον ΧΡΟΝΟΔΙΑΚΟΠΤΗ ΕΝΕΡΓΟΠΟΙΗΣΗΣ (Παράμετρος Ρ5) και τον ΧΡΟΝΟΔΙΑΚΟΠΤΗ

ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ (Παράμετρος Ρ6). Όλα τα σύμβολα (εκτός από το σύμβολοι) της οθόνη θα σβήσουν όταν απενεργοποιηθεί ο χρονοδιακόπτης.

Σημείωση: Το σύμβολο κατά την επανεκκίνηση της αντλίας θέρμανσης μετά την απενεργοποίηση του χρονοδιακόπτη, εκτός αν η τιμή του P2 έχει οριστεί σε 0.

7. Έκκίνηση Εησίαγτλίαςθέρμανσηςθέρμανσης

7.2.9 Πιλοτική λειτουργία φίλτρανσης συστήματος

Επιλογή 1, Ρ3=0 Η αντλία φίλτρανσης σχετίζεται με τη λειτουργία της αντλίας θέρμανσης ως προς την εκκίνηση και διακοπή.

Η αντλία φίλτρανσης ξεκινά 60 δευτερόλεπτα πριν από τον συμπιεστή, η αντλία φίλτρανσης ξεκινά για 30 δευτερόλεπτα και μετά ο διακόπτης ροής νερού ανιχνεύει τη ροή. Πριν η αντλία θέρμανσης εισέλθει σε κατάσταση αναμονής, ο συμπιεστής σταματά πρώτα και μετά από 5 λεπτά η αντλία φίλτρανσης σταματά.

	Σημασία	Παράδειγμα	Λογική εργασίας αντλίας νερού
Λειτουργία θέρμανσης	P3=0,T1≥Tset-0,5°C,διάρκεια 30λεπτών	P3=0,T1≥27,5°C,διάρκεια 30λεπτών	1. Στη συνέχεια, μπαίνει σε κατάσταση αναμονής για 1 ώρα (δεν θα γίνει επανεκκίνηση εκτός εάν την ενεργοποιήσετε χειροκίνητα.)	2. Μετά από 1 ώρα, η αντλία φίλτρανοθα επανεκκινηθεί για 5 λεπτά. Εάν T1≤°C, η αντλία θέρμανσης θα αρχίσει να λειτουργεί μέχρι το T1≥27,5 °C και θα έχει διάρκεια 30 λεπτών μέχρι να τεθεί κατάσταση αναμονής
Λειτουργία ψύξης	P3=0,T1≤Tset+0,5°C,διάρκεια 30λεπτών	P3=0,T1≤28,5°C,διάρκεια 30λεπτών	1. Στη συνέχεια, μπαίνει σε κατάσταση αναμονής για 1 ώρα (δεν θα γίνει επανεκκίνηση εκτος εάν την ενεργοποιήσετε χειροκίνητα.)	2. Μετά από 1 ώρα, η αντλία φίλτρανοθα επανεκκινηθεί για 5 λεπτά. Εάν Tl≤29°C, η αντλία θέρμανσης θα αρχίσ να λειτουργεί μέχρι το T1≤28,5°C και έχει διάρκεια 30 λεπτών μέχρι να τεθεί κατάσταση αναμονής

Επιλογή 2, Ρ3=1 Η αντλία φίλτρανσης είναι πάντα ενεργή, Ρ2=0 η λειτουργία χρονοδιακόπτη δεν είναι ενεργή

Εάν Ρ3=1, ότανΤ1≥Tset+1℃ (Τ1≥29℃) διάρκειας3 λεπτών, η αντλία θα είναι σε κατάσταση αναμονής, ενώ η αντλία φίλτρανσης θα είναι πάντα ενεργή.

Στην επιλογή 2, με ενεργοποίηση του χρονοδιακόπτη, P2 = 1 για έναρξη και διακοπή της αντλίας φίλτρανσης, σύμφωνα με τον προγραμματισμό του P4 (ώρα), P5 (χρονοδιακόπτης ενεργοποίησης) και P6 (χρονοδιακόπτης απενεργοποίησης)

Προϋπόθεση ενεργοποίησης της αντλίας θέρμανσης με χρονοδιακόπτη ενεργοποίησης

Όταν ο χρονοδιακόπτης φτάσει τον καθορισμένο χρόνο ενεργοποίησης, η αντλία φίλτρανσης θα ενεργοποιηθεί και μετά από 5 λεπτά θα ενεργοποιηθεί η αντλία θέρμανσης. Η αντλία θέρμανσης παραμένει σταματημένη εάν το νερό σε θερμοκρασία είναι ≥ Tset+1℃, πριν από τον χρονοδιακόπτη απενεργοποίησης, η φίλτρανση εξακολουθεί να είναι ενεργοποιημένη.

Προϋπόθεση απενεργοποίησης της αντλίας θέρμανσης με χρονοδιακόπτη απενεργοποίησης

Όταν ο χρονοδιακόπτης φτάσει τον καθορισμένο χρόνο απενεργοποίησης, η αντλία θέρμανσης θα απενεργοποιηθεί και μετά από 5 λεπτά θα απενεργοποιηθεί η αντλία φίλτρανσης.

Εάν η αντλία θέρμανσης ενεργοποιηθεί/απενεργοποιηθεί χειροκίνητα, η αντλία φίλτρανσης θα ενεργοποιηθεί και θα απενεργοποιηθεί αναλόγως.

7. Εκκίνηση της αντλίας θέρμανσης

ΣΗΜΕΙΩΣΗ:

Tset = Δοκιμή θερμοκρασίας νερού

Για παράδειγμα: Tset = 28°C Δοκιμή θερμοκρασίας νερού στην αντλία θέρμανσης της πισίνας σας

Tset-0,5 = μείον 0,5°C από τη θερμοκρασία δοκιμής, Tset-0,5 = 28-0,5=27,5°C

Tset+0,5 = συν 1°C από τη θερμοκρασία δοκιμής, Tset+ 0,5 = 28+0,5=28,5°C

7.3 Λογική λειτουργίας θέρμανσης

Κατάστασηλειτουργίας		Τρόποςλειτουργίας	Νερό σεθερμοκρασία-T1	Για παράδειγμα, νερόσε θερμοκρασία-T1	Επίπεδο λειτουργίας αντλίας θέρμανσης
1	Εκκίνησηαντλίαςθέρμανσης	Όταν επιλέγετετοντρόπολειτουργίας«Smart»	T1< Tset-1	T1< 27°C	Ισχυρή λειτουργία-συχνότητα F9
2			Tset-1 ≧ T1 < Tset	27°C ≧ T1 <28°C	Συχνότητα: F9 -F8-F7,...,-F2
3			Tset ≧ T1 <Tset+ 1	28°C ≧ T1 <29°C	Αθόρυβη λειτουργία-συχνότητα F2
4			T1 ≧ Tset+1	T1 ≧29°C	Η ΗΡ θα βρίσκεται σε κατάστασηαναμονής, θα σταματήσει να λειτουργεέως ότου η θερμοκρασία του νερούμειωθεί σε λιγότερο από 28°C.
5		Όταν επιλέγετετην«Αθόρυβηλειτουργία».	T1< Tset	T1< 28°C	Λειτουργία Smart-συχνότητα F5.
6			Tset ≧ T1 < Tset+1	28°C ≧ T1 < 29°C	Αθόρυβη λειτουργία-συχνότητα F2/F1.
7			T1 ≧ Tset+1	T1 ≧29°C	Η ΗΡ θα βρίσκεται σε κατάστασηαναμονής, θα σταματήσει να λειτουργεέως ότου η θερμοκρασίατου νερούμειωθεί σε λιγότερο από 28°C.
8		Όταν επιλέγετετην«Ισχυρήλειτουργία».	T1<Tset+1	T1<29°C	Ισχυρή λειτουργία-συχνότητα F10/F9
9			T1 ≧ Tset+1	T1 ≧29°C	Η ΗΡ θα βρίσκεται σε κατάστασηαναμονής, θα σταματήσει να λειτουργεέως ότου η θερμοκρασία σου νερούμειωθεί σε λιγότερο από 28°C.
10	Επανεκκίνησηγιαθέρμανσηνερού σεκατάστασηαναμονής	Όταν η ΗΡλειτουργείσε «ΛειτουργίαSmart»	T1 ≧ Tset	T1 ≧28°C	Αναμονή
11			Tset>T1 ≧ Tset-1	28°C>T1 ≧27°C	Αθόρυβη λειτουργία-συχνότητα F2
12			Tset-1>T1 ≧ Tset-2	27°C>T1 ≧26°C	Συχνότητα: F2 -F3-F4,...,-F9
13				<26°C	Ισχυρή λειτουργία-συχνότητα F9
14		Όταν η ΗΡλειτουργείσε «Αθόρυβηλειτουργία»	≡ Tset	≡28°C	Αναμονή
15			Tset>T1 ≧ Tset-1	28°C>T1 ≧27°C	Αθόρυβη λειτουργία-συχνότητα F2/F1.
16			T1<Tset-1	T1<27°C	Λειτουργία Smart-συχνότητα F5.
17		Όταν η ΗΡλειτουργεί σε«Ισχυρήλειτουργία»	T1<Tset-1	T1<27°C	Ισχυρή λειτουργία-συχνότητα F10/F9

7. Εκκίνηφογτησφαντλιάςθθέρμιανωσης

7.4 Λογική λειτουργίας ψύξης

Κατάστασηλειτουργίας		Τρόποςλειτουργίας	Νερό σεθερμοκρασία	Για παράδειγμα,νερό σεθερμοκρασία	Επίπεδο λειτουργίας αντλίοθέρμανσης
1	Εκκίνησητηςαντλίαςθέρμανσης	Όταν επιλέγετε τη«ΛειτουργίαSmart»	T1 ≧ Tset-1	T1 ≧ 27°C	Αναμονή.
2			Tset-1<T1 ≧ Tset	27°C< T1 ≧ 28°C	Αθόρυβηλειτουργία-συχνότητα F2
3			Tset<T1 ≧ Tset+1	28< T1 ≧ 29°C	συχνότητα: F9 -F8-F7,...,- F2
4			T1 ≧ Tset+1	T1 ≧ 29°C	Ισχυρή λειτουργία-F9
5		Όταν επιλέγετε τη«Αθόρυβη Smart»	T1 ≧ Tset-1	≤ 27°C	Αναμονή
6			Tset-1<T1 ≧ Tset	27°C< T1 ≧ 28°C	Αθόρυβηλειτουργία-συχνότητα F2/F1.
7			T1>Tset	T1>28°C	Λειτουργία Smart-συχνότητα F5.
8		Όταν επιλέγετε τη«Ισχυρήλειτουργία».	T1>Tset-1	T1>27°C	Ισχυρή λειτουργία-συχνότητα F10/F9
9			T1 ≧ Tset-1	T1 ≧ 27°C	Αναμονή
10	Επανεκκίνηση γιαψύξη τουνερού σεκατάστασηαναμονής	Smart	T1 ≧ Tset-1	T1 ≧ 27°C	Αναμονή
11			Tset ≧ T1 <Tset+1	28 ≧ T1 <29°C	Αθόρυβηλειτουργία-συχνότητα F2
12			Tset+1 ≧ T1 <Tset+2	29 ≧ T1 <30°C	Συχνότητα: F2 -F3-F4,...,- F9
13			T1 ≧ Tset+2	T1 ≧ 30°C	Ισχυρή λειτουργία-συχνότητα F9
14		Αθόρυβη	Tset<T1 ≧ Tset+1	28< T1 ≧ 29°C	Αθόρυβηλειτουργία-συχνότητα F2/F1.
15			T1 >Tset+1	T1 >29°C	Λειτουργία Smart-συχνότητα F5.
16		Ισχυρή	T1 >Tset+1	T1 >29°C	Ισχυρή λειτουργία-συχνότητα F10/F9
17			T1 ≧ Tset-1	T1 ≧ 27°C	Αναμονή

8. Αντιμετώπιση προβλημάτων

8.1 Εμφάνιση κωδικών σφάλματος στην οθόνη LED του ελεγκτή καλωδίων

Δυσλειτουργία	Κωδικός σφάλματος	Αιτία	Λύση
Σφάλμα αισθητήρα θερμοκρασίας εισόδου νερού d1-TH6	PP01	1. Ο αισθητήρας βρίσκεται σε ανοικτ κύκλωμα ή υπέστη βραχυκύκλωμα2. Η καλωδίωση του αισθητήρα είνα χαλαρή	1. Ελέγξτε ή αλλάξτε τον αισθητήρα2. Επιδιορθώστε την καλωδίωση των αισθητήρων
Σφάλμα αισθητήρα θερμοκρασίας εξόδου νερού d2-TH5	PP02	1. Ο αισθητήρας βρίσκεται σε ανοικτ κύκλωμα ή υπέστη βραχυκύκλωμα2. Η καλωδίωση του αισθητήρα είνα χαλαρή	1. Ε λέγξτε ή αλλάξτε τον αισθητήρα2. Επιδιορθώστε την καλωδίωση των αισθητήρων
Σφάλμα αισθητήρα σωληνώσεων θέρμανσης d5-TH2	PP03	1. Ο αισθητήρας βρίσκεται σε ανοικτ κύκλωμα ή υπέστη βραχυκύκλωμα2. Η καλωδίωση του αισθητήρα είνα χαλαρή	1. Ε έγξτε ή αλλάξτε τον αισθητήρα2. Επιδιορθώστε την καλωδίωση των αισθητήρων
Σφάλμα αισθητήρα θερμοκρασίας περιβάλλοντος d3-TH1	PP05	1. Ο αισθητήρας βρίσκεται σε ανοικτ κύκλωμα ή υπέστη βραχυκύκλωμα2. Η καλωδίωση του αισθητήρα είνα χαλαρή	1. Ε Δέγξτε ή αλλάξτε τον αισθητήρα2. Επιδιορθώστε την καλωδίωση των αισθητήρων
Σφάλμα αισθητήρα σωληνώσεων καυσαερίων d6-TH3	PP06	1. Ο αισθητήρας βρίσκεται σε ανοικτ κύκλωμα ή υπέστη βραχυκύκλωμα2. Η καλωδίωση του αισθητήρα είνα χαλαρή	1. ΕΔέγξτε ή αλλάξτε τον αισθητήρα2. Επιδιορθώστε την καλωδίωση των αισθητήρων
Αντιψυκτική προστασία τον χειμώνα	PP07	Η θερμοκρασία περιβάλλοντος ή η θερμοκρασία εισόδου νερού είναι πολύ χαμηλή	1. Ε Δέγξτε το d1 (θερμοκρασία εισόδου νερού ) και το d3 (θερμοκρασία εξόδο νερού)2. Κανονική προστασία
Προστασία από χαμηλή θερμοκρασία περιβάλλοντος	PP08	1. Εκτός της κανονικής θερμοκρασίας περιβάλλοντος λειτουργίας για αυτήν τη συσκευή ελέγχοντας το d32. Δυσλειτουργία αισθητήρα d3-TH1	1. Σταματήστε τη μη προβλεπόμενη χρήση2. Αλλάξτε τον αισθητήρα
Η θερμοκρασία των σωληνώσεων είναι πολύ υψηλή, προστασία σε κατάσταση ψύξης d5-TH2	PP10	1. Η θερμοκρασία περιβάλλοντος ή του νερού είναι πολύ υψηλή σε λειτουργία ψύξης2. Το σύστημα ψύξης δυσλειτουργεί3. Σφάλμα αισθητήρα θερμοκρασίας σωλήνα (d5-TH2)	1. Ε Δέγξτε τη θερμοκρασία περιβάλλοντος2. Ε Δέγξτε το σύστημα ψύξης3. Αλλάξτε τον αισθητήρα θερμοκρασία σωλήνα (d5-TH2)

8. Αντιμετώπιση προβλημάτων

Δυσλειτουργία	Κωδικός σφάλματος	Λιτία	Λύση
Υπερβολικά χαμηλή προστασία για τη θερμοκρασία εξόδου νερού σε λειτουργία ψύξης d2-TH5	PP11	1. Χαμηλή ροή νερού2. Μη φυσιολογική λειτουργία αισθητήρα θερμοκρασίας εξόδου νερού d2-TH53. Η διαφορά της θερμοκρασίας εξόδου νερού και της καθορισμένης θερμοκρασίας είναι 7'Cr παραπάνω σε λειτουργία ψύξης	1. Ελέγξτε την αντλία φίλτρανσης και το σύστημα διέλευσης νερού2. Αλλάξτε τον αισθητήρα θερμοκρασίας εξόδου νερού (d2-TH5)3. Αλλάξτε τη ρυθμισμένη θερμοκρασία.
Αποτυχία υψηλής πίεσης TS4	EE01	1. Η θερμοκρασία περιβάλλοντος είνο πολύ υψηλή2. Η θερμοκρασία νερού είναι πολύ υψηλή3. Η ροή του νερού είναι πολύ χαμι4. Η ταχύτητα του μοτέρ του ανεμιστήρα είναι ασυνήθιστη ή το μοτέρ του ανεμιστήρα έχει υποστεί ζημιά κατά τη λειτουργία ψύξης5. Μπλοκαρισμένο σύστημα αερίου6. Το καλώδιο υψηλής πίεσης είναι χαλαρό ή χαλασμένο7. Υπερβολική ποσότητα ψυκτικού	1. Επιλέξτε την αθόρυβη λειτουργία.2. Ελέγξτε τη ροή του νερού ή την αντ φίλτρανσης3. Ελέγξτε το μοτέρ του ανεμιστήρα σε κατάσταση ψύξης, αντικαταστήστε το με καινούργιο εάν είναι μη φυσιολογικό.4. Ελέγξτε και επισκευάστε το ψυκτικό σύστημα5. Επανασυνδέστε το καλώδιο υψηλής πίεσης ή τοποθετήστε έναν νέο διακόπτη υψηλής πίεσης6. Ελέγξτε και επισκευάστε το ψυκτικό σύστημα
Αποτυχία χαμηλής πίεσης TS5	EE02	1. Η ηλεκτρονική βαλβίδα διαστολής το σύστημα σωληνώσεων έχει μπλοκαριστεί2. Η ταχύτητα του μοτέρ του ανεμιστήρα είναι ασυνήθιστη ή το μοτέρ του ανεμιστήρα έχει υποστεί ζημιά κατά τη λειτουργία θέρμανσης3. Διαρροή αερίου4. Το καλώδιο χαμηλής πίεσης είναι χαλαρό ή χαλασμένο	1. Ελέγξτε την ηλεκτρονική βαλβίδα διαστολής και το σύστημα σωληνώσεων2. Ελέγξτε το μοτέρ του ανεμιστήρα σε κατάσταση θέρμανσης, αντικαταστήστε το με καινούργιο εάν είναι μη φυσιολογικό.3. Ελέγξτε το σύστημα ψύξης ή την τιμ πίεσης μέσω του μανόμετρου υψηλής πίεσης.4. Επανασυνδέστε το καλώδιο χαμηλής πίεσης ή τοποθετήστε έναν νέο διακόπτη χαμηλής πίεσης
Αστοχία ροής νερού TS1	EE03 ή "ON"	1. Η καλωδίωση του διακόπτη ροής νερού είναι χαλαρή ή ο διακόπτης ρ/ νερού έχει υποστεί ζημιά2. Μηδαμινή/ανεπαρκής ροή νερού.	1. Ελέγξτε την καλωδίωση του διακόπτη ροής νερού ή αντικαταστήστε τον2. Ελέγξτε την αντλία φίλτρανσης ή το σύστημα διέλευσης νερού για να δείτε ε υπάρχει αέρας ή ζημιά

8. Αντιμετώπιση προβλημάτων

Δυσλειτουργία	Κωδικός σφάλματος	Λιτία	Λύση
Προστασία υπερθέρμανσης για τη θερμοκρασία νερού (d2- TH5) σε λειτουργία θέρμανσης	ΕΕ04	1. Χαμηλή ροή νερού2. Ο διακόπτης ροής νερού έχει κολλήσει και η παροχή νερού σταματ3. d2- TH5 Ο αισθητήρας θερμοκρασίας εξόδου νερού δεν λειτουργεί φυσιολογικά4. Η διαφορά της θερμοκρασίας εξόδου νερού και της καθορισμένης θερμοκρασίας είναι 7°C ή παραπάνω σε λειτουργία θέρμανσης	1. Ελέγξτε εάν ο διακόπτης ροής νερού λειτουργεί σωστά2. Ελέγξτε την αντλία φίλτρανσης ή το σύστημα διέλευσης νερού για να δείτε εάν υπάρχει αέρας ή ζημιά3. Ελέγξτε τον αισθητήρα θερμοκρασίας εξόδου νερού d2- TH5 ή αντικαταστήστον με νέο.4. Αλλάξτε τη ρυθμισμένη θερμοκρασία.
d6-TH3 Πολύ υψηλή προστασία καυσαερίων	ΕΕ05	1. Έλλειψη αερίου2. Χαμηλή ροή νερού3. Το σύστημα σωληνώσεων έχει μπλοκαριστεί4. Σφάλμα αισθητήρα καυσαερίων d6-TH35. Η θερμοκρασία περιβάλλοντος είνο πολύ υψηλή	1. Ελέγξτε το μανόμετρο και γεμίστε μλίγο αέριο εάν υπάρχει έλλειψη αερίου2. Ελέγξτε την αντλία φίλτρανσης ή το σύστημα διέλευσης νερού για να δείτε εάν υπάρχει αέρας ή ζημιά3. Ελέγξτε τo σύστημα σωληνώσεων για να δείτε εάν κάτι το μπλοκάρει4. Αλλάξτε τον αισθητήρα καυσαερίων d6-TH35. Ελέγξτε αν η τρέχουσα θερμοκρασία περιβάλλοντος. και η θερμοκρασία νερού υπερβαίνουν τη θερμοκρασία λειτουργίας της συσκευής
Σφάλμα ελεγκτή	ΕΕ06	1. Ελλιπές ή καθόλου σήμα2. Σφάλμα ελεγκτή	1. Διακόψτε την παροχή ρεύματος και εκτελέστε επανεκκίνηση.2. Επανασυνδέστε το καλώδιο σήματος αντικαταστήστε το με νέο3. Αντικαταστήστε τον ελεγκτή με νέο
Προστασία ρεύματος συμπιεστή	ΕΕ07	1. Το ρεύμα του συμπιεστή είναι στιγμιαία πολύ υψηλό2. Εσφαλμένη σύνδεση στην ακολουθία φάσης συμπιεστή3. Η συσσώρευση υγρού και λαδιού στον συμπιεστή οδηγεί στην αύξηση του ρεύματος4. Ο συμπιεστής ή η πλακέτα οδηγού έχουν υποστεί ζημιά5. Η ροή του νερού δεν είναι φυσιολογική6. Διακυμάνσεις ισχύος σε σύντομο χρονικό διάστημα	1. Ελέγξτε εάν η ισχύς είναι στο κανον εύρος2. Ελέγξτε τον συμπιεστή3. Ελέγξτε τη φάση του συμπιεστή4. Ελέγξτε τη σύνδεση ακολουθίας φάση5. Ελέγξτε το σύστημα διέλευσης νερού και την αντλία φίλτρανσης6. Ελέγξτε την είσοδο ρεύματος
Δυσλειτουργία	Κωδικός σφάλματος	Αιτία	Λύση
Σφάλμα επικοινωνίας μεταξύ ελεγκτή και κεντρικής πλακέτας	ΕΕ08	1. Το καλώδιο σήματος δεν είναι καλά συνδεδεμένο ή είναι κατεστραμμένο2. Σφάλμα ελεγκτή3. Αποτυχία κίνησης	1. Διακόψτε την παροχή ρεύματος και εκτελέστε επανεκκίνηση.Επανασυνδέστε το καλώδιο σήματος ή αντικαταστήστε το με νέο2. Επιθεωρήστε τον ελεγκτή ή αντικαταστήστε τον με νέο3. Ελέγξτε το σύστημα κίνησης ή ενημερώστε το.
Σφάλμα επικοινωνίας μεταξύ της κύριας πλακέτας ελέγχου και της πλακέτας κίνησης	ΕΕ09	1. Κακή σύνδεση του καλωδίου επικοινωνίας2. Αστοχία της πλακέτας τυπωμένου κυκλώματος3. Το καλώδιο είναι κατεστραμμένο	1. Διακόψτε την παροχή ρεύματος και εκτελέστε επανεκκίνηση.2. Επανασυνδέστε το καλώδιο επικοινωνίας ή αντικαταστήστε το με νέο3. Ελέγξτε τις καλωδιώσεις σύμφωνα με τηλεκτρικό διάγραμμα4. Τοποθετήστε νέα πλακέτα τυπωμένου κυκλώματος
Πολύ υψηλή τάση συνεχούς ρεύματος	ΕΕ10	1. Η τάση της γραμμής είναι πολύ υψηλή2. Η πλακέτα οδηγού είναι κατεστραμμένη.	1. Ελέγξτε εάν η παροχή ρεύματος είναι φυσιολογική2. Αλλάξτε την πλακέτα οδηγού ή την κεντρική πλακέτα
Προστασία μονάδας IPM	ΕΕ11	1. Σφάλμα δεδομένων2. Εσφαλμένη σύνδεση φάσης συμπιεστή3. Η συσσώρευση υγρού και λαδιού στον συμπιεστή οδηγεί στην αύξηση του ρεύματος4. Κακή απαγωγή θερμότητας της μονάδας κίνησης ή υψηλή θερμοκρασία περιβάλλοντος5. Ο συμπιεστής ή η πλακέτα οδηγέχουν υποστεί ζημιά	1. Σφάλμα προγράμματος, απενεργοποίηση παροχής ρεύματος και επανεκκίνηση μετά από 3 λεπτά2. Ελέγξτε τη σύνδεση της ακολουθίας συμπιεστή3. Ελέγξτε την πίεση του συστήματος από μανόμετρο4. Ελέγξτε εάν η θερμοκρασία περιβάλλοντος και νερού είναι πολύ υψηλή5. Εάν πρόκειται για βλάβη του συστήματ ψύξης, στείλτε το στο κέντρο σέρβις6. Αλλάξτε την πλακέτα οδηγού
Πολύ χαμηλή τάση συνεχούς ρεύματος	ΕΕ12	1. Η τάση της μητρικής γραμμής είναι πολύ χαμηλή2. Η πλακέτα οδηγού είναι κατεστραμμένη.	1. Ελέγξτε εάν η παροχή ρεύματος είναι σ κανονικό εύρος2. Αλλάξτε την πλακέτα οδηγού

8. Αντιμετώπιση προβλημάτων

Δυσλειτουργία	Κωδικός σφάλματος	Αιτία	Λύση
Πολύ υψηλό ρεύμα εισόδου	ΕΕ13	1. Το ρεύμα του συμπιεστή είναι στιγμιαία πολύ υψηλό2. Η ροή του νερού δεν είναι φυσιολογική3. Διακυμάνσεις ισχύος σε σύντομο χρονικό διάστημα4. Λάθος αντιδραστήρας	1. Ελέγξτε εάν λειτουργεί κανονικά ο συμπιεστής2. Ελέγξτε το σύστημα διέλευσης νερού3. Ελέγξτε εάν η παροχή είναι στο κανονικό εύρος4. Ελέγξτε εάν ο αντιδραστήρας χρησιμοποιείται σωστά.
Το θερμικό κύκλωμα της μονάδας ΙΡΜ είναι μη φυσιολογικό	ΕΕ14	1. Σφάλμα εξόδου του θερμικού κυκλώματος μονάδας ΙΡΜ2. Το μοτέρ του ανεμιστήρα δεν λειτουργεί σωστά ή είναι κατεστραμμένο3. Η λεπίδα του ανεμιστήρα είναι σπασμένη	1. Ελέγξτε εάν η ταχύτητα του μοτέρ είναι χαμηλή ή εάν το μοτέρ του ανεμιστήρα έχει υποστεί ζημιά, αντικαταστήστε το με νέο.2. Τοποθετήστε μια νέα πλακέτα οδηγού3. Αλλάξτε τη λεπίδα του ανεμιστήρα εάν εί σπασμένη
Η θερμοκρασία της μονάδας ΙΡΜ είναι πολύ υψηλή	ΕΕ15	1. Εξαίρεση εξόδου του θερμικού κυκλώματος μονάδας ΙΡΜ2. Το μοτέρ του ανεμιστήρα δεν λειτουργεί σωστά ή είναι κατεστραμμένο3. Η Λεπίδα του ανεμιστήρα είναι σπασμένη4. Η βίδα στην πλακέτα οδηγού είν χαλαρή	1. Ελέγξτε την κεντρική πλακέτα ή αντικαταστήστε την πλακέτα οδηγού2. Ελέγξτε εάν η ταχύτητα του μοτέρ είναι χαμηλή ή εάν το μοτέρ του ανεμιστήρα έχει υποστεί ζημιά, αντικαταστήστε τα με νέο.3. Αλλάξτε τη λεπίδα του ανεμιστήρα εάν εί σπασμένη4. Ελέγξτε τη βίδα στην πλακέτα οδηγού
Προστασία μονάδας PFC	ΕΕ16	1. Εξαίρεση εξόδου της μονάδας PF2. Το μοτέρ του ανεμιστήρα δεν λειτουργεί σωστά ή είναι κατεστραμμένο3. Η Λεπίδα του ανεμιστήρα είναι σπασμένη4. Υπέρβαση τάσης εισόδου, η ισχύ εισόδου δεν είναι φυσιολογική	1. Ελέγξτε την κεντρική πλακέτα ή αντικαταστήστε την πλακέτα οδηγού2. Ελέγξτε εάν η ταχύτητα του μοτέρ είναι χaμηλή ή εάν το μοτέρ του ανεμιστήρα έχει υποστεί ζημιά, αντικαταστήστε τα με νέο.3. Αλλάξτε τη λεπίδα του ανεμιστήρa4. Ελέγξτε την τάση εισόδου
Βλάβη μοτέρ συνεχούς ρεύματος ανεμιστήρα	ΕΕ17	1. Το μοτέρ συνεχούς ρεύματος έχε βλάβη2. Για το τριφασικό, ελέγξτε εάν το ουδέτερο είναι συνδεδεμένο3. Η κεντρική πλακέτα είναι κατεστραμμένη.4. Η λεπίδα του ανεμιστήρα έχει κολλήσει	1. Εντοπίστε το μοτέρ συνεχούς ρεύματος για τη μονοφασική συσκευή, αντικαταστήστε το μ καινούργιο αν υπάρχει αστοχία2. Ελέγξτε τη σύνδεση της καλωδίωσης για τριφασική συσκευή3. Ελέγξτε την πλακέτα, αντικαταστήστε τη μ νέα πλακέτα οδηγού ή κεντρική πλακέτα εάν υπάρχει αστοχία4. Ελέγξτε εάν υπάρχει εμπόδιο μπροστά από τη λεπίδα του ανεμιστήρα και αφαιρέστε το

8. Αντιμετώπιση προβλημάτων

Δυσλειτουργία	Κωδικός σφάλματος	Λιτία	Λύση
Το θερμικό κύκλωμα της μονάδας PFC είναι μη φυσιολογικό	EE18	Η πλακέτα οδηγού είναι κατεστραμμένη	1. Ελέγξτε εάν η ταχύτητα του μοτέρ είναι πολύ χαμηλή ή εάν το μοτέρ το ανεμιστήρα έχει υποστεί ζημιά, αντικαταστήστε το με νέο.2. Τοποθετήστε μια νέα πλακέτα οδηγού
Προστασία υψηλής θερμοκρασίας μονάδας PFC	EE19	1. Το θερμικό κύκλωμα εξόδου της μονάδας PFC είναι μη φυσιολογικό2. Το μοτέρ του ανεμιστήρα δεν λειτουργεί σωστά ή είναι κατεστραμμένο3. Η λεπίδα του ανεμιστήρα είναι σπασμένη4. Η βίδα στην πλακέτα οδηγού δεν είναι σφιχτή	1. Ελέγξτε την κεντρική πλακέτα ή αντικαταστήστε την πλακέτα οδηγού2. Ελέγξτε εάν η ταχύτητα του μοτέρ είναι πολύ χαμηλή ή εάν το μοτέρ το ανεμιστήρα έχει υποστεί ζημιά, αντικαταστή στε το με νέο.3. Αλλάξτε τη λεπίδα του ανεμιστήρα εάν είναι σπασμένη4. Ελέγξτε τη βίδα στην πλακέτα οδηγού
Αστοχία ισχύος εισόδου	EE20	Η τάση τροφοδοσίας παρουσιάζει πολλές διακυμάνσεις	Ελέγξτε εάν η τάση είναι σταθερή
Εξαίρεση ελέγχου λογισμικού	EE21	1. Ο συμπιεστής εξαντλείται2. Λάθος πρόγραμμα3. Ακαθαρσίες στο εσωτερικό του συμπιεστή προκαλούν την ασταθή ταχύτητα περιστροφής	1. Ελέγξτε την κεντρική πλακέτα ή αντικαταστή στε τη με νέα2. Ενημερώστε με το σωστό πρόγραμμ3. Ελέγξτε το σύστημα ψύξης
Αστοχία κυκλώματος ανίχνευσης ρεύματος	EE22	1. Μη φυσιολογικό σήμα τάσης2. Η πλακέτα οδηγού είναι κατεστραμμένη.3. Αστοχία κεντρικής πλακέτας	1. Τοποθετήστε μια νέα κεντρική πλακέτα2. Τοποθετήστε μια νέα πλακέτα οδηγού
Αποτυχία εκκίνησης συμπιεστή	EE23	1. Η κεντρική πλακέτα είναι κατεστραμμένη.2. Σφάλμα καλωδίωσης συμπιεστή ή κακή ή αποσυνδεδεμένη επαφή3. Συγκέντρωση υγρού στο εσωτερικό4. Δανθασμένη σύνδεση φάσης συμπιεστή	1. Ελέγξτε την κεντρική πλακέτα ή αντικαταστή στε τη με νέα2. Ελέγξτε τις καλωδιώσεις του συμπιεστή σύμφωνα με το διάγραμμα του κυκλώματος3. Ελέγξτε τον συμπιεστή ή αντικαταστή στε τον με νέο
Σφάλμα θερμοκρασίας περιβάλλοντος στην πλακέτα οδηγού	EE24	Σφάλμα θερμοκρασίας περιβάλλοντος	Αλλάξτε την πλακέτα οδηγού ή την κεντρική πλακέτα
Αποτυχία φάσης συμπιεστή	EE25	Οι συμπιεστές U, V, W είναι συνδεδεμένοι σε μία ή δύο φάσεις.	Ελέγξτε τις καλωδιώσεις του συμπιεστή σύμφωνα με το διάγραμμα του κυκλώματος

8.8. Υτιμετώτιοη Ανορβετάμηση προβλημάτων

Δυσλειτουργία	Κωδικός σφάλματος	Λιτία	Λύση
Αποτυχία αναστροφής βαλβίδας τεσσάρων κατευθύνσεων	ΕΕ26	1. Αποτυχία αναστροφής βαλβίδας τεσσάρων κατευθύνσεων2. Έλλειψη ψυκτικού (δεν ανιχνεύεται κατά τη δυσλειτουργία d5-TH2 ή d3-TH1)	1. Μεταβείτε σε λειτουργία ψύξης για να ελέγξετε εάν η βαλβίδα 4 κατευθύνσεων έχει αντιστραφεί σωστά2. Αλλάξτε τη βαλβίδα 4 κατευθύνσεων3. Γεμίστε με αέριο
Τα δεδομένα EEPROM εντοπίζουν δυσλειτουργία	ΕΕ27	1. Λάθος δεδομένα EEPROM στο πρόγραμμα ή αστοχία εισαγωγής δεδομένων EEPROM2. Αστοχία κεντρικής πλακέτας	1. Εισαγάγετε ξανά τα σωστά δεδομέν EEPROM2. Τοποθετήστε μια νέα κεντρική πλακέτα
Αστοχία επικοινωνίας μεταξύ των τσιπ στην κεντρική πλακέτα ελέγχου	ΕΕ28	Αστοχία κεντρικής πλακέτας	1. Διακόψτε την παροχή ηλεκτρικού ρεύματος και επανεκκινήστε τη2. Τοποθετήστε μια νέα κεντρική πλακέτα

Σημειώσεις:

1. Στη λειτουργία θέρμανσης, εάν η θερμοκρασία εξόδου νερού είναι υψηλότερη από τη ρυθμισμένη θερμοκρασία πάνω από 7°C, ο ελεγκτής LED εμφανίζει την ένδειξη ΕΕ04 για προστασία από υπερθέρμανση νερού.

2. Στη λειτουργία ψύξης, εάν η θερμοκρασία εξόδου νερού είναι χαμηλότερη από τη ρυθμισμένη θερμοκρασία πάνω από 7℃, ο ελεγκτής LED εμφανίζει την ένδειξη PP11 για προστασία από υπερψύξη νερού.

ΕΕ04 Προστασία από υπερθέρμανση νερού

8. Αντιμετώπιση προβλημάτων

PP11 Προστασία από υπερψύξη νερού

Για παράδειγμα, όπως παρακάτω:

Λειτουργία	Θερμοκρασία εξόδου νερού	Θερμοκρασία ρύθμισης	Σημασία	Δυσλειτουργία
Λειτουργία θέρμανσης	36°C	29°C	Tout -Tset ≧7°C	EE04 Προστασία υπερθέρμανσης για τη θερμοκρασία νερού (d2-TH5)
Λειτουργία ψύξης	23°C	30°C	Tset -Tout ≧7°C	PP11 Πολύ χαμηλή προστασία για τη θερμοκρασία νερού (d2-TH5)

8.2 Άλλες δυσλειτουργίες και λύσεις (χωρίς εμφάνιση κωδικών σφάλματος στην οθόνη LED του ελεγκτή καλωδίων)

Δυσλειτουργίες	Παρατήρηση	Αιτίες	Λύση
Η αντλία θέρμανσης δεν λειτουργεί	Χωρίς ένδειξη στη LED του ελεγκτή καλωδίων.	Χωρίς παροχή ρεύματος	Ελέγξτε εάν το καλώδιο και ο διακόπτης κυκλώματος έχουν συνδεθεί
	LED του ελεγκτή καλωδίων. Εμφανίζεται ο πραγματικός χρόνος.	Αντλίας θέρμανσης σε κατάσταση αναμονής	Θέση της αντλίας θέρμανσης σε λειτουργί
	Η LED του ελεγκτή καλωδίων εμφανίζει την πραγματική θερμοκρασία νερού.	1. Η θερμοκρασία νερού φτάνει στην τιμή ρύθμισης, ΗΡ σε σταθερή θερμοκρασία.2. Η αντλίας θέρμανσης εκκινείται.3. Σε απόψυξη	1. Ελέγξτε τη ρύθμιση θερμοκρασίας νερο2. Εκκινήστε την αντλίας θέρμανσης μετά από λίγα λεπτά.3. Η LED του ελεγκτή καλωδίων πρέπει εμφανίζει «Απόψυξη».
Η θερμοκρασία νερού μειώνεται όταν η ΗΡ είναι σε λειτουργία θέρμανσης	Η LED του ελεγκτή καλωδίων εμφανίζει την πραγματική θερμοκρασία νερού και δεν εμφανίζεται κωδικός σφάλματος.	1. Επιλογή λάθος λειτουργίασ2. Οι αριθμοί δείχνουν σφάλματα.3. Σφάλμα ελεγκτή.	1. Ρυθμίστε τη λειτουργία στη σωστή λειτουργία2. Αντικαταστήστε την ελαττωματική LED του ελεγκτή καλωδίων και, στη συνέχεια, ελέγξτε την κατάσταση μετά την αλλαγή της λειτουργίας, επαληθεύοντας τη θερμοκρασία εισόδου και εξόδου νερού.3. Αντικαταστήστε ή επισκευάστε τη μονάδα αντλίας θέρμανσης
Σύντομη λειτουργία	Η LED εμφανίζει την πραγματική θερμοκρασία νερού, δεν εμφανίζεται κωδικός σφάλματος.	1. Ο ανεμιστήρας δεν λειτουργεί.2. Ο εξαερισμός δεν είναι αρκετός.3. Το ψυκτικό μέσο δεν είναι αρκετό.	1. Ελέγξτε τις συνδέσεις καλωδίων μεταξί του μοτέρ και του ανεμιστήρα, εάν είναι απαραίτητο, πρέπει να αντικατασταθούν.2. Ελέγξτε τη θέση της μονάδας αντλίας θέρμανσης και αφαιρέστε όλα τα εμπόδια για να γίνεται καλός εξαερισμός.3. Αντικαταστήστε ή επισκευάστε τη μονάδα αντλίας θέρμανσης
Λεκέδες νερού	Λεκέδες νερού στη μονάδα αντλίας θέρμανσης	1. Άλατα.2. Διαρροή νερού.	1. Καμία ενέργεια.2. Ελέγξτε προσεκτικά τον εναλλάκτη θερμότητας τιτανίου για το εάν υπάρχει κάποιο ελάττωμα.
Μεγάλη ποσότητα πάγου στον εξατμιστή	Μεγάλη ποσότητα πάγου στον εξατμιστή.		1. Ελέγξτε τη θέση της μονάδας αντλίας θέρμανσης και αφαιρέστε όλα τα εμπόδια για να γίνεται καλός εξαερισμός.2. Αντικαταστήστε ή επισκευάστε τη μονάδα αντλίας θέρμανσης.

9. Αναλυτικό διάγραμμα

9. 1 Αναλυτικό διάγραμμα

Λειτουργία: 74166

9. Αναλυτικό διάγραμμα

9.2 Κατάλογος εξαρτημάτων/Μοντέλο: 74166

AP.	ERP	Ανταλλακτικά	AP.	ERP	Ανταλλακτικά
1	133050118	Επάνω κάλυμμα	36	117230003	Αντιδραστήρας
2	180140092	Επάνω πλαίσιο	37	117110020	Αισθητήρας θερμοκρασίας περιβάλλοντος d3-TH1
3	180140113	Πίνακας αριστερής πλευράς	38	133020010	Κλιπ αισθητήρα θερμοκρασίας περιβάλλοντος
4	180140100	Βραχίονας μοτέρ ανεμιστήρα	39	108030059	Κάλυμμα ηλεκτρολογικού κουτιού
5	103000227	Εξατμιστής	40	117240002	Μαγνητικός δακτύλιος
6	112000031	Μοτέρ ανεμιστήρα	41	117240003	Μαγνητικός δακτύλιος
7	108480015	Στήριγμα αντίστασης θέρμανσης εξατμιστή	42	117100046	PCB
8	132000015	Λεπίδα του ανεμιστήρα	43	108030095	Ηλεκτρολογικό κουτί
9	180140093	Πολώνας	44	117020239	Μονάδα Modbus
10	133050115	Μπροστινός πίνακας	45	121000035	Βαλβίδα 4 κατευθύνσεων
11	133020077	Σχάρα ανεμιστήρα	46	113030192	Βαλβίδα 4 κατευθύνσεων προς εναλλάκτη
12	117020293	Ελεγκτής	47	113070042	Εναλλάκτης προς ηλεκτρονική βαλβίδα διαστολής
13	136010072	Δακτύλιος στεγανοποίησης	48	113020320	Σωληνώσεις επιστροφής αερίου
14	133020096	Κάλυμμα ελεγκτή	49	120000098	Βαλβίδα αερίου
15	133020097	Κουτί ελεγκτή	50	119000058	Ηλεκτρονική βαλβίδα διαστολής
16	180140091	Δίσκος βάσης	51	113080074	Ηλεκτρονική βαλβίδα διαστολής προς σωληνώσεις διανομής
17	180140099	Πίνακας απομόνωσης	52	109000044	Τριχοειδής σωλήνας
18	180140101	Στήριγμα πίνακα	53	113060123	Σωλήνας
19	142000143	Αντίσταση θέρμανσης εξατμιστή	54	117110021	Αισθητήρας θερμοκρασίας εξαγωγής d6-TH3
20	142000072	Αντίσταση θέρμανσης συμπιεστή	55	113010229	Σωλήνας εξαγωγής
21	101000187	Συμπιεστής	56	112100030	Διακόπτης υψηλής πίεσης
22	101000187	Πόδια στήριξης συμπιεστή	57	112100046	Διακόπτης χαμηλής πίεσης
23	133050116	Δεξιός πίνακας	58	113100024	Σωλήνας ζευξης
24	106000011	Μανόμετρο	59	102041058	Εναλλάκτης θερμότητας τιτανίου
25	103000227	Σωλήνας εξατμιστή	60	117110011	Αισθητήρας θερμοκρασίας εξόδου νερού d2-TH
26	133250005	Πλαστικό κάλυμμα μπλοκ ακροδεκτών	61	108010025	Κλιπ αισθητήρα θερμοκρασίας εναλλάκτη
27	136010004	Κλιπ	62	112100021-1	Διακόπτης ροής νερού
28	115000004	Μπλοκ ακροδεκτών 5 κατευθύνσεων	63	116000001	Δακτύλιος στεγανοποίησης
29	108010065	Τερματική πλακέτα	64	133020026	Ελαστικός δακτύλιος στη σύνδεση νερού
30	103000227	Σωληνώσεις διανομής	65	133020012	Κόκκινος ελαστικός δακτύλιος
31	113190001	Θήκη αισθητήρα	66	113900082	Σετ σύνδεσης νερού
32	113190007	Κλιπ	67	133020011	Μπλε ελαστικός δακτύλιος
33	136020018	Ελαστικό μπλοκ	68	150000110	Βύσμα αποστράγγισης
34	117110004	Λισθητήρας θερμοκρασίας εξατμιστή d5-TH2	69	117110012	Λισθητήρας θερμοκρασίας εισόδου νερού d1-TH6
35	133050117	Πίσω πίνακας

9. Αναλυτικό διάγραμμα

9.3 Movtéλo: 74167/74168/74169

9.4 Κατάλογος εξαρτημάτων: 74167

AP.	ERP	Ανταλλακτικά	AP.	ERP	Ανταλλακτικά
1	133090073	Επάνω κάλυμμα	35	113030086	Βαλβίδα 4 κατευθύνσεων προς εναλλάκτη
2	108110094	Πίνακας απομόνωσης	36	120000097	Βαλβίδα αερίου
3	108110095	Βραχίονας μοτέρ ανεμιστήρα	37	113020527	Σωληνώσεις επιστροφής αερίου
4	108110113	Πίνακας αριστερής πλευράς	38	112100046	Διακόπτης χαμηλής πίεσης
5	103000221	Εξατμιστής	39	112100030	Διακόπτης υψηλής πίεσης
6	108110091	Επάνω πλαίσιο	40	113010210	Σωλήνας εξαγωγής
7	108110092	Πυλώνας	41	117110021	Αισθητήρας θερμοκρασίας εξαγωγής d6-TH3
8	112000031	Μοτέρ ανεμιστήρα	42	113190001	Θήκη αισθητήρα
9	108480015	Στήριγμα αντίστασης θέρμανσης εξατμιστή	43	119000058	Ηλεκτρονική βαλβίδα διαστολής
10	142000142	Αντίσταση θέρμανσης εξατμιστή	44	121000037	Πηνίο για τη βαλβίδα 4 κατευθύνσεων
11	108010024	Κάλυμμα άζονα ανεμιστήρα	45	121000034	Βαλβίδα 4 κατευθύνσεων
12	133020078	Σχάρα ανεμιστήρα	46	113060084	Σωλήνας
13	132000015	Λεπίδα του ανεμιστήρα	47	113080054	Πλεκτρονική βαλβίδα διαστολής προς σωληνώσεις διανομής
14	133090070	Μπροστινός πίνακας	48	113070044	Εναλλάκτης προς ηλεκτρονική βαλβίδα διαστολής
15	133020096	Κάλυμμα ελεγκτή	49	109000044	Τριχοειδής σωλήνας
16	117020293	Ελεγκτής	50	102041060	Εναλλάκτης θερμότητας τιτανίου
17	136010072	Δακτύλιος στεγανοποίησης	51	117110011	Αισθητήρας θερμοκρασίας εξόδου νερού d2-TH5
18	133020097	Κουτί ελεγκτή	52	113190008	Κλιπ αισθητήρα θερμοκρασίας εναλλάκτη
19	108110096	Στήριγμα πίνακα	53	112100021-1	Διακόπτης ροής νερού
20	117230003	Αντιδραστήρας	54	136020083	Δακτύλιος στεγανοποίησης
21	101000188	Συμπιεστής	55	133020026	Ελαστικός δακτύλιος στη σύνδεση νερού
22	142000072	Αντίσταση θέρμανσης συμπιεστή	56	133020012	Κόκκινος ελαστικός δακτύλιος
23	108110103	Δίσκος βάσης	57	113900082	Σετ σύνδεσης νερού
24	108010065	Τερματική πλακέτα	58	133020011	Μπλε ελαστικός δακτύλιος
25	133090071	Δεξιός πίνακας	59	150000110	Βύσμα αποστράγγισης
26	106000011	Μανόμετρο	60	117110012	Αισθητήρας θερμοκρασίας εισόδου νερού d1-TH6
27	136010004	Κλιπ	61	108010025	Κλιπ αισθητήρα θερμοκρασίας εναλλάκτη
28	115000004	Μπλοκ ακροδεκτών 5 κατευθύνσεων	62	110000013	Ελαστικός δακτύλιος
29	133250005	Πλαστικό κάλυμμα μπλοκ ακροδεκτών	63	108110045	Ηλεκτρολογικό κουτί
30	113190007	Θήκη αισθητήρα	64	117020239	Μονάδα Modbus
31	117110004	Αισθητήρας θερμοκρασίας εξατμιστή d5-TH2	65	117100046	PCB
32	133090072	Πίσω πίνακας	66	117240002	Μαγνητικός δακτύλιος
33	117110020	Αισθητήρας θερμοκρασίας περιβάλλοντος d3-TH1	67	117240003	Μαγνητικός δακτύλιος
34	133020010	Κλιπ αισθητήρα θερμοκρασίας περιβάλλοντος	68	108050017	Κάλυμμα ηλεκτρολογικού κουτιού

9.5 Κατάλογος εξαρτημάτων: 74168

AP.	ERP	Ανταλλακτικά	AP.	ERP	Ανταλλακτικά
1	133090073	Επάνω κάλυμμα	35	113030081	Βαλβίδα 4 κατευθύνσεων προς εναλλάκτη
2	108110094	Πίνακας απομόνωσης	36	120000097	Βαλβίδα αερίου
3	108110095	Βραχίονας μοτέρ ανεμιστήρα	37	113020527	Σωληνώσεις επιστροφής αερίου
4	108110113	Πίνακας αριστερής πλευράς	38	112100046	Διακόπτης χαμηλής πίεσης
5	103000182	Εξατμιστής	39	112100030	Διακόπτης υψηλής πίεσης
6	108110091	Επάνω πλαίσιο	40	113010210	Σωλήνας εξαγωγής
7	108110092	Πυλώνας	41	117110021	Αισθητήρας θερμοκρασίας εξαγωγής d6-TH3
8	112000031	Μοτέρ ανεμιστήρα	42	113190001	Θήκη αισθητήρα
9	108480015	Στήριγμα αντίστασης θέρμανσης εξατμιστή	43	119000058	Ηλεκτρονική βαλβίδα διαστολής
10	142000142	Αντίσταση θέρμανσης εξατμιστή	44	121000037	Πηνίο για τη βαλβίδα 4 κατευθύνσεων
11	108010024	Κάλυμμα άζονα ανεμιστήρα	45	121000034	Βαλβίδα 4 κατευθύνσεων
12	133020078	Σχάρα ανεμιστήρα	46	113060084	Σωλήνας
13	132000015	Λεπίδα του ανεμιστήρα	47	113080054	Πλεκτρονική βαλβίδα διαστολής προς σωληνώσεις διανομής
14	133090070	Μπροστινός πίνακας	48	113070041	Εναλλάκτης προς ηλεκτρονική βαλβίδα διαστολής
15	133020096	Κάλυμμα ελεγκτή	49	109000044	Τριχοειδής σωλήνας
16	117020293	Ελεγκτής	50	102041059	Εναλλάκτης θερμότητας τιτανίου
17	136010072	Δακτύλιος στεγανοποίησης	51	117110011	Αισθητήρας θερμοκρασίας εξόδου νερού d2-TH5
18	133020097	Κουτί ελεγκτή	52	113190008	Κλιπ αισθητήρα θερμοκρασίας εναλλάκτη
19	108110096	Στήριγμα πίνακα	53	112100021-1	Διακόπτης ροής νερού
20	117230003	Αντιδραστήρας	54	136020083	Δακτύλιος στεγανοποίησης
21	101000188	Συμπιεστής	55	133020026	Ελαστικός δακτύλιος στη σύνδεση νερού
22	142000072	Αντίσταση θέρμανσης συμπιεστή	56	133020012	Κόκκινος ελαστικός δακτύλιος
23	108110103	Δίσκος βάσης	57	113900082	Σετ σύνδεσης νερού
24	108010065	Τερματική πλακέτα	58	133020011	Μπλε ελαστικός δακτύλιος
25	133090071	Δεξιός πίνακας	59	150000110	Βύσμα αποστράγγισης
26	106000011	Μανόμετρο	60	117110012	Αισθητήρας θερμοκρασίας εισόδου νερού d1-TH6
27	136010004	Κλιπ	61	108010025	Κλιπ αισθητήρα θερμοκρασίας εναλλάκτη
28	115000004	Μπλοκ ακροδεκτών 5 κατευθύνσεων	62	110000013	Ελαστικός δακτύλιος
29	133250005	Πλαστικό κάλυμμα μπλοκ ακροδεκτών	63	108110045	Ηλεκτρολογικό κουτί
30	113190007	Θήκη αισθητήρα	64	117020239	Μονάδα Modbus
31	117110004	Αισθητήρας θερμοκρασίας εξατμιστή d5-TH2	65	117100047	PCB
32	133090072	Πίσω πίνακας	66	117240002	Μαγνητικός δακτύλιος
33	117110020	Αισθητήρας θερμοκρασίας περιβάλλοντος d3-TH1	67	117240003	Μαγνητικός δακτύλιος
34	133020010	Κλιπ αισθητήρα θερμοκρασίας περιβάλλοντος	68	108050017	Κάλυμμα ηλεκτρολογικού κουτιού

9.6 Κατάλογος εξαρτημάτων: 74169

AP.	ERP	Ανταλλακτικά	AP.	ERP	Ανταλλακτικά
1	133090073	Επάνω κάλυμμα	35	113030081	Βαλβίδα 4 κατευθύνσεων προς εναλλάκτη
2	108110094	Πίνακας απομόνωσης	36	120000097	Βαλβίδα αερίου
3	108110095	Βραχίονας μοτέρ ανεμιστήρα	37	113020321	Σωληνώσεις επιστροφής αερίου
4	108110113	Πίνακας αριστερής πλευράς	38	112100046	Διακόπτης χαμηλής πίεσης
5	103000220	Εξατμιστής	39	112100030	Διακόπτης υψηλής πίεσης
6	108110091	Επάνω πλαίσιο	40	113010159	Σωλήνας εξαγωγής
7	108110092	Πυλώνας	41	117110021	Αισθητήρας θερμοκρασίας εξαγωγής d6-TH3
8	112000031	Μοτέρ ανεμιστήρα	42	113190001	Θήκη αισθητήρα
9	108480015	Στήριγμα αντίστασης θέρμανσης εξατμιστή	43	119000058	Ηλεκτρονική βαλβίδα διαστολής
10	142000142	Αντίσταση θέρμανσης εξατμιστή	44	121000037	Πηνίο για τη βαλβίδα 4 κατευθύνσεων
11	108010024	Κάλυμμα άζονα ανεμιστήρα	45	121000034	Βαλβίδα 4 κατευθύνσεων
12	133020078	Σχάρα ανεμιστήρα	46	113060084	Σωλήνας
13	132000015	Λεπίδα του ανεμιστήρα	47	113080054	Πλεκτρονική βαλβίδα διαστολής προς σωληνώσεις διανομής
14	133090070	Μπροστινός πίνακας	48	113070063	Εναλλάκτης προς ηλεκτρονική βαλβίδα διαστολής
15	133020096	Κάλυμμα ελεγκτή	49	109000044	Τριχοειδής σωλήνας
16	117020293	Ελεγκτής	50	102041061	Εναλλάκτης θερμότητας τιτανίου
17	136010072	Δακτύλιος στεγανοποίησης	51	117110011	Αισθητήρας θερμοκρασίας εξόδου νερού d2-TH5
18	133020097	Κουτί ελεγκτή	52	113190008	Κλιπ αισθητήρα θερμοκρασίας εναλλάκτη
19	108110096	Στήριγμα πίνακα	53	112100021-1	Διακόπτης ροής νερού
20	117230003	Αντιδραστήρας	54	136020083	Δακτύλιος στεγανοποίησης
21	101000181	Συμπιεστής	55	133020026	Ελαστικός δακτύλιος στη σύνδεση νερού
22	142000074	Αντίσταση θέρμανσης συμπιεστή	56	133020012	Κόκκινος ελαστικός δακτύλιος
23	108110101	Δίσκος βάσης	57	113900082	Σετ σύνδεσης νερού
24	108010065	Τερματική πλακέτα	58	133020011	Μπλε ελαστικός δακτύλιος
25	133090071	Δεξιός πίνακας	59	150000110	Βύσμα αποστράγγισης
26	106000011	Μανόμετρο	60	117110012	Λισθητήρας θερμοκρασίας εισόδου νερού d1-TH6
27	136010004	Κλιπ	61	108010025	Κλιπ αισθητήρα θερμοκρασίας εναλλάκτη
28	115000004	Μπλοκ ακροδεκτών 5 κατευθύνσεων	62	110000013	Ελαστικός δακτύλιος
29	133250005	Πλαστικό κάλυμμα μπλοκ ακροδεκτών	63	108110045	Ηλεκτρολογικό κουτί
30	113190007	Θήκη αισθητήρα	64	117020239	Μονάδα Modbus
31	117110004	Αισθητήρας θερμοκρασίας εξατμιστή d5-TH2	65	117100047	PCB
32	133090072	Πίσω πίνακας	66	117240002	Μαγνητικός δακτύλιος
33	117110020	Αισθητήρας θερμοκρασίας περιβάλλοντος d3-TH1	67	117240003	Μαγνητικός δακτύλιος
34	133020010	Κλιπ αισθητήρα θερμοκρασίας περιβάλλοντος	68	108050017	Κάλυμμα ηλεκτρολογικού κουτιού

9. Αναλυτικό διάγραμμα

9.7 Movtéλo: 74170/74171

9. Αναλυτικό διάγραμμα

9.8 Κατάλογος εξαρτημάτων: 74170

AP.	ERP	Ανταλλακτικά	AP.	ERP	Ανταλλακτικά
1	133260053	Επάνω κάλυμμα	37	117110020	Αισθητήρας θερμοκρασίας περιβάλλοντος d3-TH1
2	108560058	Επάνω πλαίσιο	38	108540006	Κάλυμμα ηλεκτρολογικού κουτιού
3	108560078	Πίνακας αριστερής πλευράς	39	117240002	Μαγνητικός δακτύλιος
4	103000231	Εξατμιστής	40	117240003	Μαγνητικός δακτύλιος
5	108560062	Βραχίονας μοτέρ ανεμιστήρα	41	117100048	PCB
6	117230002	Αντιδραστήρας	42	117020239	Μονάδα Modbus
7	108560061	Πίνακας απομόνωσης	43	108560012	Ηλεκτρολογικό κουτί
8	112000031	Μοτέρ ανεμιστήρα	44	113130021	Σωλήνας προς φίλτρο αφυγραντήρα
9	108560059	Πυλώνας	45	113170032	Σωλήνας φίλτρου αφυγραντήρα
10	132000023	Λεπίδα του ανεμιστήρα	46	120000066	Φίλτρο
11	133260050	Μπροστινός πίνακας	47	113120019	Σωλήνας από τη δεξαμενή αποθήκευσης προ την ηλεκτρονική βαλβίδα διαστολής
12	133020079	Σχάρα ανεμιστήρα	48	119000059	Ηλεκτρονική βαλβίδα διαστολής
13	117020293	Ελεγκτής	49	113080056	Ηλεκτρονική βαλβίδα διαστολής προς σωληνώσεις διανομής
14	136010072	Δακτύλιος στεγανοποίησης	50	121000034	Βαλβίδα 4 κατευθύνσεων
15	133020096	Κάλυμμα ελεγκτή	51	113060122	Σωλήνας
16	133020097	Κουτί ελεγκτή	52	113020518	Σωληνώσεις επιστροφής αερίου
17	108110096	Στήριγμα πίνακα	53	113030108	Βαλβίδα 4 κατευθύνσεων προς εναλλάκτη
18	142000077	Αντίσταση θέρμανσης συμπιεστή	54	117110021	Αισθητήρας θερμοκρασίας εξαγωγής d6-TH3
19	142000144	Αντίσταση θέρμανσης εξατμιστή	55	113010244	Σωλήνας εξαγωγής
20	101000185	Συμπιεστής	56	120000097	Βαλβίδα αερίου
21	101000185	Συμπιεστής + πόδια στήριξης	57	112100046	Διακόπτης χαμηλής πίεσης
22	108560066	Βάση	58	112100030	Διακόπτης υψηλής πίεσης
23	103000231	Σωλήνας εξατμιστή	59	105000004	Δεξαμενή αποθήκευσης υγρών
24	133260051	Δεξιός πίνακας	60	109000048	Τριχοειδής σωλήνας
25	106000011	Μανόμετρο	61	102041062	Εναλλάκτης θερμότητας πτανίου
26	133250005	Πλαστικό κάλυμμα μπλοκ ακροδεκτών	62	117110011	Αισθητήρας θερμοκρασίας εξόδου νερού d2-TH5
27	136010004	Κλιπ	63	108010025	Κλιπ αισθητήρα θερμοκρασίας εναλλάκτη
28	115000004	Μπλοκ ακροδεκτών 5 κατευθύνσεων	64	112100021-1	Διακόπτης ροής νερού
29	108010065	Τερματική πλακέτα	65	136020083	Δακτύλιος στεγανοποίησης
30	113190001	Κλιπ	66	133020026	Ελαστικός δακτύλιος στη σύνδεση νερού
31	113190007	Θήκη αισθητήρα	67	133020012	Κόκκινος ελαστικός δακτύλιος
32	117110004	Αισθητήρας θερμοκρασίας εξατμιστή d5-TH2	68	113900082	Σετ σύνδεσης νερού
33	136020005	Ελαστικό μπλοκ	69	133020011	Μπλε ελαστικός δακτύλιος
34	103000231	Σωληνώσεις διανομής	70	150000110	Βύσμα αποστράγγισης
35	133260052	Πίσω πίνακας	71	117110012	Αισθητήρας θερμοκρασίας εισόδου νερού d1-TH6
36	133020010	Κλιπ αισθητήρα θερμοκρασίας περιβάλλοντοι

9. Αναλυτικό διάγραμμα

9.9 Κατάλογος εξαρτημάτων: 74171

AP.	ERP	Ανταλλακτικά	AP.	ERP	Ανταλλακτικά
1	133260053	Επάνω κάλυμμα	37	117110020	Αισθητήρας θερμοκρασίας περιβάλλοντος d3-TH1
2	108560058	Επάνω πλαίσιο	38	108540006	Κάλυμμα ηλεκτρολογικού κουτιού
3	108560078	Πίνακας αριστερής πλευράς	39	117240002	Μαγνητικός δακτύλιος
4	103000204	Εξατμιστής	40	117240003	Μαγνητικός δακτύλιος
5	108560062	Βραχίονας μοτέρ ανεμιστήρα	41	117100048	PCB
6	117230002	Αντιδραστήρας	42	117020239	Μονάδα Modbus
7	108560061	Πίνακας απομόνωσης	43	108560012	Ηλεκτρολογικό κουτί
8	112000031	Μοτέρ ανεμιστήρα	44	113130021	Σωλήνας προς φίλτρο αφυγραντήρα
9	108560059	Πυλώνας	45	113170032	Σωλήνας φίλτρου αφυγραντήρα
10	132000023	Λεπίδα του ανεμιστήρα	46	120000066	Φίλτρο
11	133260050	Μπροστινός πίνακας	47	113120019	Σωλήνας από το δοχείο αποθήκευσης προς ηλεκτρονική βαλβίδα διαστολής
12	133020079	Σχάρα ανεμιστήρα	48	119000059	Ηλεκτρονική βαλβίδα διαστολής
13	117020293	Ελεγκτής	49	113080056	Ηλεκτρονική βαλβίδα διαστολής προς σωληνώσεις διανομής
14	136010072	Δακτύλιος στεγανοποίησης	50	121000028	Βαλβίδα 4 κατευθύνσεων
15	133020096	Κάλυμμα ελεγκτή	51	113060096	Σωλήνας
16	133020097	Κουτί ελεγκτή	52	113020387	Σωληνώσεις επιστροφής αερίου
17	108110096	Στήριγμα πίνακα	53	113030093	Βαλβίδα 4 κατευθύνσεων προς εναλλάκτη
18	142000077	Αντίσταση θέρμανσης συμπιεστή	54	117110021	Λισθητήρας θερμοκρασίας εξαγωγής d6-TH3
19	142000144	Αντίσταση θέρμανσης εξατμιστή	55	113010245	Σωλήνας εξαγωγής
20	101000185	Συμπιεστής	56	120000097	Βαλβίδα αερίου
21	101000185	Συμπιεστής + πόδια στήριξης	57	112100046	Διακόπτης χαμηλής πίεσης
22	108560066	Βάση	58	112100030	Διακόπτης υψηλής πίεσης
23	103000204	Σωλήνας εξατμιστή	59	105000004	Δεξαμενή αποθήκευσης υγρών
24	133260051	Δεξιός πίνακας	60	109000048	Τριχοιδής σωλήνας
25	106000011	Μανόμετρο	61	102041064	Εναλλάκτης θερμότητας τιτανίου
26	133250005	Πλαστικό κάλυμμα μπλοκ ακροδεκτών	62	117110011	Λισθητήρας θερμοκρασίας εξόδου νερού d2-TH5
27	136010004	Κλιπ	63	108010025	Κλιπ αισθητήρα θερμοκρασίας εναλλάκτη
28	115000004	Μπλοκ ακροδεκτών 5 κατευθύνσεων	64	112100021-1	Διακόπτης ροής νερού
29	108010065	Τερματική πλακέτα	65	136020083	Δακτύλιος στεγανοποίησης
30	113190001	Κλιπ	66	133020026	Ελαστικός δακτύλιος στη σύνδεση νερού
31	113190007	Θήκη αισθητήρα	67	133020012	Κόκκινος ελαστικός δακτύλιος
32	117110004	Αισθητήρας θερμοκρασίας εξατμιστή d5-TH2	68	113900082	Σετ σύνδεσης νερού
33	136020005	Ελαστικό μπλοκ	69	133020011	Μπλε ελαστικός δακτύλιος
34	103000204	Σωληνώσεις διανομής	70	150000110	Βύσμα αποστράγγισης
35	133260052	Πίσω πίνακας	71	117110012	Αισθητήρας θερμοκρασίας εισόδου νερού d1-TH6
36	133020010	Κλιπ αισθητήρα θερμοκρασίας περιβάλλοντος

9. Αναλυτικό διάγραμμα

9.10 Μοντέλο: 74172, 74173, 74174, 74175

9. Αναλυτικό διάγραμμα

9.11 Κατάλογος εξαρτημάτων: 74172

AP.	ERP	Ανταλλακτικά	AP.	ERP	Ανταλλακτικά
1	133250040	Επάνω κάλυμμα	41	117110021	Αισθητήρας θερμοκρασίας εξαγωγής d6-TH3
2	108550027	Επάνω πλαίσιο	42	113010227	Σωλήνας εξαγωγής
3	108550044	Πίνακας αριστερής πλευράς	43	112100030	Διακόπτης υψηλής πίεσης
4	103000208	Εξατμιστής	44	113020326	Σωληνώσεις επιστροφής αερίου
5	108550033	Βραχίονας μοτέρ ανεμιστήρα	45	112100046	Διακόπτης χαμηλής πίεσης
6	117230001	Αντιδραστήρας	46	120000097	Βαλβίδα αερίου
7	108120036	Πίνακας απομόνωσης	47	109000043	Τριχοειδής σωλήνας
8	112000031	Μοτέρ ανεμιστήρα	48	121000028	Βαλβίδα 4 κατευθύνσεων
9	108550028	Πυλώνας	49	113170063	Σωλήνας φίλτρου αφυγραντήρα
10	108010024	Κάλυμμα άξονα ανεμιστήρα	50	119000061	Ηλεκτρονική βαλβίδα διαστολής
11	132000015	Λεπίδα του ανεμιστήρα	51	113030191	Βαλβίδα 4 κατευθύνσεων προς εναλλάκτη
12	133250037	Μπροστινός πίνακας	52	113080055	Πλεκτρονική βαλβίδα διαστολής προς σωληνώσεις διανομής
13	133020078	Σχάρα ανεμιστήρα	53	113060083	Σωλήνας
14	117020293	Ελεγκτής	54	113120056	Σωλήνας από το δοχείο αποθήκευσης προς την ηλεκτρονική βαλβίδα διαστολής
15	136010072	Δακτύλιος στεγανοποίησης	55	113130043	Σωλήνας προς φίλτρο αφυγραντήρα
16	133020096	Κάλυμμα ελεγκτή	56	105000015	Δεξαμενή αποθήκευσης υγρών
17	133020097	Κουτί ελεγκτή	57	113900082	Σετ σύνδεσης νερού
18	108550009	Στήριγμα πίνακα	58	133020012	Κόκκινος ελαστικός δακτύλιος
19	108550031	Πυλώνας	59	133020026	Ελαστικός δακτύλιος στη σύνδεση νερού
20	108550034	Δίσκος βάσης	60	112100021-1	Διακόπτης ροής νερού
21	142000077	Αντίσταση θέρμανσης συμπιεστή	61	136020083	Δακτύλιος στεγανοποίησης
22	142000079	Αντίσταση θέρμανσης εξατμιστή	62	117110011	Αισθητήρας θερμοκρασίας εξόδου νερού d2-TH3
23	101000185	Συμπιεστής	63	113190008	Κλιπ αισθητήρα θερμοκρασίας εναλλάκτη
24	101000185	Πόδια στήριξης συμπιεστή	64	133020011	Μπλε ελαστικός δακτύλιος
25	103000208	Σωλήνας εξατμιστή	65	102041063	Εναλλάκτης θερμότητας τιτανίου
26	133250038	Δεξιός πίνακας	66	108010025	Κλιπ αισθητήρα θερμοκρασίας εναλλάκτη
27	106000011	Μανόμετρο	67	117110012	Αισθητήρας θερμοκρασίας εισόδου νερού d1-TH6
28	113190001	Κλιπ	68	150000110	Βύσμα αποστράγγισης
29	113190007	Θήκη αισθητήρα	69	108120040	Κάλυμμα ηλεκτρολογικού κουτιού
30	117110004	Αισθητήρας θερμοκρασίας εξατμιστή d5-TH2	70	117140016	Πλακέτα οδηγού
31	133250005	Πλαστικό κάλυμμα μπλοκ ακροδεκτών	71	/	/
32	136010004	Κλιπ	72	108120038	Ηλεκτρολογικό κουτί
33	115000004	Μπλοκ ακροδεκτών 5 κατευθύνσεων	73	117260001	Φίλτρο πλακέτας
34	/	/	74	142000038	Ρελέ
35	136020005	Ελαστικό μπλοκ	75	117250007	PCB
36	108010065	Τερματική πλακέτα	76	108120039	Πλακέτα κλίμακας
37	103000208	Σωληνώσεις διανομής	77	117240002	Μαγνητικός δακτύλιος
38	133250039	Πίσω πίνακας	78	117240003	Μαγνητικός δακτύλιος
39	133020010	Κλιπ αισθητήρα θερμοκρασίας περιβάλλοντος	79	117020239	Μονάδα Modbus
40	117110020	Αισθητήρας θερμοκρασίας περιβάλλοντος d3-TH1

9. Αναλλυτικόδιάγραμμα

9.12 Κατάλογος εξαρτημάτων: 74173

AP.	ERP	Ανταλλακτικά	AP.	ERP	Ανταλλακτικά
1	133250040	Επάνω κάλυμμα	41	117110021	Αισθητήρας θερμοκρασίας εξαγωγής d6-TH3
2	108550027	Επάνω πλαίσιο	42	113010228	Σωλήνας εξαγωγής
3	108550044	Πίνακας αριστερής πλευράς	43	112100030	Διακόπτης υψηλής πίεσης
4	103000209	Εξατμιστής	44	113020326	Σωληνώσεις επιστροφής αερίου
5	108550030	Βραχίονας μοτέρ ανεμιστήρα	45	112100046	Διακόπτης χαμηλής πίεσης
6	117230001	Αντιδραστήρας	46	120000097	Βαλβίδα αερίου
7	108120036	Πίνακας απομόνωσης	47	109000043	Τριχοειδής σωλήνας
8	112000031	Μοτέρ ανεμιστήρα	48	121000028	Βαλβίδα 4 κατευθύνσεων
9	108550028	Πυλώνας	49	113170064	Σωλήνας φίλτρου αφυγραντήρα
10	108010024	Κάλυμμα άξονα ανεμιστήρα	50	119000062	Ηλεκτρονική βαλβίδα διαστολής
11	132000015	Λεπίδα του ανεμιστήρα	51	113030191	Βαλβίδα 4 κατευθύνσεων προς εναλλάκτη
12	133250037	Μπροστινός πίνακας	52	113080055	Πλεκτρονική βαλβίδα διαστολής προς σωληνώσεις διανομής
13	133020078	Σχάρα ανεμιστήρα	53	113060083	Σωλήνας
14	117020293	Ελεγκτής	54	113120056	Σωλήνας από το δοχείο αποθήκευσης προς την ηλεκτρονική βαλβίδα διαστολής
15	136010072	Δακτύλιος στεγανοποίησης	55	113130043	Σωλήνας προς φίλτρο αφυγραντήρα
16	133020096	Κάλυμμα ελεγκτή	56	105000015	Δεξαμενή αποθήκευσης υγρών
17	133020097	Κουτί ελεγκτή	57	113900082	Σετ σύνδεσης νερού
18	108550009	Στήριγμα πίνακα	58	133020012	Κόκκινος ελαστικός δακτύλιος
19	108550031	Πυλώνας	59	133020026	Ελαστικός δακτύλιος στη σύνδεση νερού
20	108550034	Δίσκος βάσης	60	112100021-	Διακόπτης ροής νερού
21	142000077	Αντίσταση θέρμανσης συμπιεστή	61	136020083	Δακτύλιος στεγανοποίησης
22	142000079	Αντίσταση θέρμανσης εξατμιστή	62	117110011	Αισθητήρας θερμοκρασίας εξόδου νερού d2-TH3
23	101000186	Συμπιεστής	63	113190008	Κλιπ αισθητήρα θερμοκρασίας εναλλάκτη
24	101000186	Πόδια στήριξης συμπιεστή	64	133020011	Μπλε ελαστικός δακτύλιος
25	103000209	Σωλήνας εξατμιστή	65	102041067	Εναλλάκτης θερμότητας τιτανίου
26	133250038	Δεξιός πίνακας	66	108010025	Κλιπ αισθητήρα θερμοκρασίας εναλλάκτη
27	106000011	Μανόμετρο	67	117110012	Αισθητήρας θερμοκρασίας εισόδου νερού d1-TH
28	113190001	Κλιπ	68	150000110	Βύσμα αποστράγγισης
29	113190007	Θήκη αισθητήρα	69	108120040	Κάλυμμα ηλεκτρολογικού κουτιού
30	117110004	Λισθητήρας θερμοκρασίας εξατμιστή d5-TH2	70	117140016	Πλακέτα οδηγού
31	133250005	Πλαστικό κάλυμμα μπλοκ ακροδεκτών	71	/	/
32	136010004	Κλιπ	72	108120038	Ηλεκτρολογικό κουτί
33	115000004	Μπλοκ ακροδεκτών 5 κατευθύνσεων	73	117260001	Φίλτρο πλακέτας
34	/	/	74	142000038	Ρελέ
35	136020005	Ελαστικό μπλοκ	75	117250007	PCB
36	108010065	Τερματική πλακέτα	76	108120039	Πλακέτα κλίμακας
37	103000209	Σωληνώσεις διανομής	77	117240002	Μαγνητικός δακτύλιος
38	133250039	Πίσω πίνακας	78	117240003	Μαγνητικός δακτύλιος
39	133020010	Κλιπ αισθητήρα θερμοκρασίας περιβάλλοντος	79	117020239	Μονάδα Modbus
40	117110020	Αισθητήρας θερμοκρασίας περιβάλλοντος d3-TH1

9.13 Κατάλογος εξαρτημάτων: 74174

AP.	ERP	Ανταλλακτικά	AP.	ERP	Ανταλλακτικά
1	133250040	Επάνω κάλυμμα	41	117110021	Αισθητήρας θερμοκρασίας εξαγωγής d6-TH3
2	108550027	Επάνω πλαίσιο	42	113010158	Σωλήνας εξαγωγής
3	108550044	Πίνακας αριστερής πλευράς	43	112100030	Διακόπτης υψηλής πίεσης
4	103000208	Εξατμιστής	44	113020427	Σωληνώσεις επιστροφής αερίου
5	108550033	Βραχίονας μοτέρ ανεμιστήρα	45	112100046	Διακόπτης χαμηλής πίεσης
6	117230001	Αντιδραστήρας	46	120000023	Βαλβίδα αερίου
7	108120036	Πίνακας απομόνωσης	47	109000043	Τριχοειδής σωλήνας
8	112000031	Μοτέρ ανεμιστήρα	48	121000028	Βαλβίδα 4 κατευθύνσεων
9	108550028	Πυλάνας	49	113170063	Σωλήνας φίλτρου αφυγραντήρα
10	108010024	Κάλυμμα άξονα ανεμιστήρα	50	119000061	Ηλεκτρονική βαλβίδα διαστολής
11	132000015	Λεπίδα του ανεμιστήρα	51	113030191	Βαλβίδα 4 κατευθύνσεων προς εναλλάκτη
12	133250037	Μπροστινός πίνακας	52	113080055	Πλεκτρονική βαλβίδα διαστολής προς σωληνώσεις διανομής
13	133020078	Σχάρα ανεμιστήρα	53	113060083	Σωλήνας
14	117020293	Ελεγκτής	54	113120056	Σωλήνας από τη δεξαμενή αποθήκευσης προς τη ηλεκτρονική βαλβίδα διαστολής
15	136010072	Δακτύλιος στεγανοποίησης	55	113130043	Σωλήνας προς φίλτρο αφυγραντήρα
16	133020096	Κάλυμμα ελεγκτή	56	105000015	Δεξαμενή αποθήκευσης υγρών
17	133020097	Κουτί ελεγκτή	57	113900082	Σετ σύνδεσης νερού
18	108550009	Στήριγμα πίνακα	58	133020012	Κόκκινος ελαστικός δακτύλιος
19	108550031	Πυλώνας	59	133020026	Ελαστικός δακτύλιος στη σύνδεση νερού
20	108550034	Δίσκος βάσης	60	112100021-1	Διακόπτης ροής νερού
21	142000077	Αντίσταση θέρμανσης συμπιεστή	61	136020083	Δακτύλιος στεγανοποίησης
22	142000079	Αντίσταση θέρμανσης εξατμιστή	62	117110011	Αισθητήρας θερμοκρασίας εξόδου νερού d2-TH5
23	101000149	Συμπιεστής	63	113190008	Κλιπ αισθητήρα θερμοκρασίας εναλλάκτη
24	101000149	Πόδια στήριξης συμπιεστή	64	133020011	Μπλε ελαστικός δακτύλιος
25	103000208	Σωλήνας εξατμιστή	65	102041019	Εναλλάκτης θερμότητας τιτανίου
26	133250038	Δεξιός πίνακας	66	108010025	Κλιπ αισθητήρα θερμοκρασίας εναλλάκτη
27	106000011	Μανόμετρο	67	117110012	Αισθητήρας θερμοκρασίας εισόδου νερού d1-TH6
28	113190001	Κλιπ	68	150000110	Βύσμα αποστράγγισης
29	113190007	Θήκη αισθητήρα	69	108120040	Κάλυμμα ηλεκτρολογικού κουτιού
30	117110004	Αισθητήρας θερμοκρασίας εξατμιστή d5-TH2	70	117140019	Πλακέτα οδηγού
31	133250005	Πλαστικό κάλυμμα μπλοκ ακροδεκτών	71	117140006	Πλακέτα οδηγού μοτέρ ανεμιστήρα
32	136010004	Κλιπ	72	108120038	Ηλεκτρολογικό κουτί
33	115000006	Ακροδέκτης 5 κατευθύνσεων για ηλεκτρική ενέργεια	73	117260002	Φίλτρο πλακέτας
34	115000027	Ακροδέκτης 3 κατευθύνσεων για την αντλία φίλτρανσης	74	142000038	Ρελέ
35	136020005	Ελαστικό μπλοκ	75	117250008	PCB
36	108010065	Τερματική πλακέτα	76	108120039	Πλακέτα κλίμακας
37	103000208	Σωληνώσεις διανομής	77	117240002	Μαγνητικός δακτύλιος
38	133250039	Πίσω πίνακας	78	117240003	Μαγνητικός δακτύλιος
39	133020010	Κλιπ αισθητήρα θερμοκρασίας περιβάλλοντος	79	117020239	Μονάδα Modbus
40	117110020	Αισθητήρας θερμοκρασίας περιβάλλοντος d3-TH1

9.14 Κατάλογος εξαρτημάτων: 74175

AP.	ERP	Ανταλλακτικά	AP.	ERP	Ανταλλακτικά
1	133250040	Επάνω κάλυμμα	41	117110021	Αισθητήρας θερμοκρασίας εξαγωγής d6-TH3
2	108550027	Επάνω πλαίσιο	42	113010158	Σωλήνας εξαγωγής
3	108550044	Πίνακας αριστερής πλευράς	43	112100030	Διακόπτης υψηλής πίεσης
4	103000209	Εξατμιστής	44	113020427	Σωληνώσεις επιστροφής αερίου
5	108550030	Βραχίονας μοτέρ ανεμιστήρα	45	112100046	Διακόπτης χαμηλής πίεσης
6	117230001	Αντιδραστήρας	46	120000023	Βαλβίδα αερίου
7	108120036	Πίνακας απομόνωσης	47	109000043	Τριχοειδής σωλήνας
8	112000031	Μοτέρ ανεμιστήρα	48	121000028	Βαλβίδα 4 κατευθύνσεων
9	108550028	Πυλώνας	49	113170064	Σωλήνας φίζτρου αφυγραντήρα
10	108010024	Κάλυμμα άξονα ανεμιστήρα	50	119000061	Ηλεκτρονική βαλβίδα διαστολής
11	132000015	Λεπίδα του ανεμιστήρα	51	113030191	Βαλβίδα 4 κατευθύνσεων προς εναλλάκτη
12	133250037	Μπροστινός πίνακας	52	113080055	Πλεκτρονική βαλβίδα διαστολής προς σωληνώσεις διανομής
13	133020078	Σχάρα ανεμιστήρα	53	113060083	Σωλήνας
14	117020293	Ελεγκτής	54	113120056	Σωλήνας από τη δεξαμενή αποθήκευσης προς την ηλεκτρονική βαλβίδα διαστολής
15	136010072	Δακτύλιος στεγανοποίησης	55	113130043	Σωλήνας προς φίζτρο αφυγραντήρα
16	133020096	Κάλυμμα ελεγκτή	56	105000015	Δεξαμενή αποθήκευσης υγρών
17	133020097	Κουτί ελεγκτή	57	113900082	Σετ σύνδεσης νερού
18	108550009	Στήριγμα πίνακα	58	133020012	Κόκκινος ελαστικός δακτύλιος
19	108550031	Πυλώνας	59	133020026	Ελαστικός δακτύλιος στη σύνδεση νερού
20	108550036	Δίσκος βάσης	60	112100021-1	Διακόπτης ροής νερού
21	142000077	Αντίσταση θέρμανσης συμπιεστή	61	136020083	Δακτύλιος στεγανοποίησης
22	142000079	Αντίσταση θέρμανσης εξατμιστή	62	117110011	Αισθητήρας θερμοκρασίας εξόδου νερού d2-TH5
23	101000149	Συμπιεστής	63	113190008	Κλιπ αισθητήρα θερμοκρασίας εναλλάκτη
24	101000149	Πόδια στήριξης συμπιεστή	64	133020011	Μπλε ελαστικός δακτύλιος
25	103000209	Σωλήνας εξατμιστή	65	102041066	Εναλλάκτης θερμότητας τιτανίου
26	133250038	Δεξιός πίνακας	66	108010025	Κλιπ αισθητήρα θερμοκρασίας εναλλάκτη
27	106000011	Μανόμετρο	67	117110012	Αισθητήρας θερμοκρασίας εισόδου νερού d1-TH6
28	113190001	Κλιπ	68	150000110	Βύσμα αποστράγγισης
29	113190007	Θήκη αισθητήρα	69	108120040	Κάλυμμα ηλεκτρολογικού κουτιού
30	117110004	Αισθητήρας θερμοκρασίας εξατμιστή d5-TH2	70	117140019	Πλακέτα οδηγού
31	133250005	Πλαστικό κάλυμμα μπλοκ ακροδεκτών	71	117140006	Πλακέτα οδηγού μοτέρ ανεμιστήρα
32	136010004	Κλιπ	72	108120038	Ηλεκτρολογικό κουτί
33	115000006	Ακροδέκτης 5 κατευθύνσεων για ηλεκτρική	73	117260002	Φίζτρο πλακέτας
34	115000027	Ακροδέκτης 3 κατευθύνσεων για την αντλία	74	142000038	Ρελέ
35	136020005	Ελαστικό μπλοκ	75	117250008	PCB
36	108010065	Τερματική πλακέτα	76	108120039	Πλακέτα κλίμακας
37	103000209	Σωληνώσεις διανομής	77	117240002	Μαγνητικός δακτύλιος
38	133250039	Πίσω πίνακας	78	117240003	Μαγνητικός δακτύλιος
39	133020010	Κλιπ αισθητήρα θερμοκρασίας περιβάλλοντος	79	117020239	Μονάδα Modbus
40	117110020	Αισθητήρας θερμοκρασίας περιβάλλοντος d3-TH1

10. Συντήρηση

10. Συντήρηση

Προειδοποίηση!

-Πριν από οποιαδήποτε εργασία συντήρησης στη συσκευή, πρέπει να διακόψετε την παροχή ηλεκ ρεύματος, καθώς υπάρχει κίνδυνος ηλεκτροπληξίας που μπορεί να προκαλέσει υλική ζημιά, σοβαρ τραυματισμό ή ακόμη και θάνατο.

- Συνιστάται η συσκευή να υποβάλλεται σε γενικό σέρβις τουλάχιστον σε ετήσια βάση για να εξασφαλιστεί η σωστή λειτουργία της, να διατηρηθούν τα επίπεδα απόδοσης και να αποτραπούν πιθανές βλάβες.Οι εργασίες αυτές πραγματοποιούνται με έξοδα του χρήστη, από εξειδικευμένο τε Η συντήρηση να πραγματοποιείται από εξειδικευμένο τεχνικό.

-Για τις εργασίες συντήρησης που πρέπει να πραγματοποιηθούν από εξειδικευμένο τεχνικό, διαβά οδηγίες ασφαλείας στις πρώτες σελίδες του κεφαλαίου συντήρησης προτού εκτελέσετε οποιαδήπο από τις εργασίες συντήρησης που περιγράφονται παρακάτω.

(1) Πρέπει να ελέγχετε τακτικά το σύστημα παροχής νερού για να αποφεύγετε την είσοδο αέρα στο σύστημα και τη δημιουργία χαμηλής ροής νερού, διότι θα μειώσει την απόδοση και την αξιοπιστία της μονάδας ΗΡ.

(2) Καθαρίζετε τακτικά την πισίνα και το σύστημα φίλτρανσης για να αποφύγετε τη ζημιά της μονάδας.

(3) Μόνο ένας εξειδικευμένος τεχνικός επιτρέπεται να χειρίζεται την πίεση του συστήματος ψύξης. Θα πρέπει να αποστραγγίσετε το νερό από την αντλία θέρμανσης εάν σταματήσει να λειτουργεί για μεγάλο χρονικό διάστημα (ειδικά κατά τη χειμερινή περίοδο ή όταν η θερμοκρασία περιβάλλοντος πέσει κάτω από τους 0°C).

(4) Ελέγξτε τη στάθμη του νερού πριν ξεκινήσει η μονάδα μετά από μεγάλο διάστημα μη χρήσης.

(5) Κατά τη λειτουργία της μονάδας, θα πραγματοποιείται εκκένωση συμπυκνώματος νερού από το κάτω μέρος της μονάδας. Αυτό είναι φυσιολογικό.

(6) Η πλήρωση με αέριο πρέπει να πραγματοποιείται από επαγγελματία με άδεια λειτουργίας R32.

GR-ΕΓΓΥΗΣΗ ΠΙΣΤΟΠΟΙΗΤΙΚΟ

1 ΓΕΝΙΚΟΙ ΟΡΟΙ

1.1 Σύμφωνα με αυτές τις διατάξεις, ο πωλητής εγγυάται ότι το προϊόν που αντιστοιχεί σε αυτήν την εγγύηση («το Προϊόν») είναι σε άριστη κατάσταση κατά τη στιγμή της παράδοσης.
1.2 Ο Όρος Εγγύησης για το Προϊόν είναι δύο (2) έτη από τη στιγμή που παραδίδεται στον αγοραστή.
1.3 Σε περίπτωση ελαττώματος στο Προϊόν που κοινοποιείται από τον αγοραστή στον πωλητή κατά τη διάρκεια της περιόδου εγγύησης, ο πωλητής θα είναι υποχρεωμένος να επισκευάσει ή να αντικαταστήσει το προϊόν, με δικά του έξοδα και οπουδήποτε κρίνει κατάλληλο, εκτός εάν αυτό είναι αδύνατο ή παράλογο.
1.4 Εάν δεν είναι δυνατή η επισκευή ή η αντικατάσταση του Προϊόντος, ο αγοραστής μπορεί να ζητήσει αναλογική μείωση της τιμής ή, εάν το ελάττωμα είναι αρκετά σημαντικό, η λύση της σύμβασ ης πώλησης.
1.5 Τα ανταλλακτικά ή τα επισκευασμένα ανταλλακτικά βάσει αυτής της εγγύησης, δεν θα παρατείνουν την περίοδο εγγύησης του αρχικού προϊόντος, αλλά θα έχουν ξεχωριστή εγγύηση.
1.6 Για να τεθεί σε ισχύ αυτή η εγγύηση, ο αγοραστής πρέπει να προσκομίσει απόδειξη της ημερομηνίας αγοράς και παράδοσης του Προϊόντος.
1.7 Εάν, μετά από έξι μήνες από την παράδοση του Προϊόντος στον αγοραστή, ειδοποιήσει ένα ελάττωμα στο Προϊόν, ο αγοραστής πρέπει να αποδείξει την προέλευση και την ύπαρξη του φερόμενου ελαττώματος.
1.8 Autó to piistopointikó εγγύησης εκδίδεται με την επιφύλαξη των δικαιωμάτων που αντιστοιχούν στους καταναλωτές βάσει των εθνικών κανονισμών.

2 ΔΙΑΜΟΡΦΟΙ ΟΡΟΙ

2.1 Αυτή η εγγύηση καλύπτει τα προϊόντα που αναφέρονται στο παρόν εγχειρίδιο.
2.2 Autó to piostopointikó εγγύησης θα ισχύει μόνο σε χώρες της Ευρωπαϊκής Ένωσης.
2.3 Για να είναι αποτελεσματική αυτή η εγγύηση, ο αγοραστής πρέπει να ακολουθεί αυστηρά τις οδηγίες του Κατασκευαστή που περιλαμβάνονται στην τεκμηρίωση που παρέχεται με το Προϊόν, σε περιπτώσεις όπου ισχύει σύμφωνα με το εύρος και το μοντέλο του Προϊόντος.
2.4 Όταν καθορίζεται χρονοδιάγραμμα για την αντικατάσταση, συντήρηση ή καθαρισμό ορισμένων ανταλλακτικών ή εξαρτημάτων του Προϊόντος, η εγγύηση θα ισχύει μόνο εάν έχει ακολουθηθεί αυτό το χρονοδιάγραμμα.

3 ΠΕΡΙΟΡΙΣΜΟΙ

3.1 Αυτή η εγγύηση θα ισχύει μόνο για πωλήσεις που πραγματοποιούνται σε καταναλωτές, κατανοώντας από τον «καταναλωτή», ένα άτομο που αγοράζει το Προϊόν για σκοπούς που δεν σχετίζονται με τις επαγγελματικές του δραστηριότητες.
3.2 Η κανονική φθορά που προκύπτει από τη χρήση του προϊόντος δεν είναι εγγυημένη. Όσον αφορά τα αναλώσιμα ή αναλώσιμα ανταλλακτικά, εξαρτήματα ή / και υλικά, όπως μπαταρίες, λαμπτήρες κ.λπ., θα ισχύουν οι όροι στην τεκμηρίωση που παρέχεται με το Προϊόν.
3.3 Η εγγύηση δεν καλύπτει τις περιπτώσεις κατά τις οποίες το Προϊόν. (Ι) δεν έχει χειριστεί σωστά. (II) έχει επισκευαστεί, επισκευαστεί ή αντιμετωπιστεί από μη εξουσιοδοτημένα άτομα ή (III) έχει επισκευαστεί ή επισκευαστεί χωρίς χρήση γνήσιων ανταλλακτικών. Σε περιπτώσεις όπου το ελάττωμα του Προϊόντος είναι αποτέλεσμα λανθασμένης εγκατάστασης ή εκκίνησης, αυτή η εγγύηση θα ισχύει μόνο όταν η εν λόγω εγκατάσταση ή εκκίνηση περιλαμβάνεται στη σύμβαση πώλησης του Προϊόντος και έχει διεξαχθεί από τον πωλητή ή βάσει του ευθύνη.

SE- GARANTICERTIFIKAT

1 ALLMÄNNA VILLKOR
