ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Ramsés ASTRALPOOL

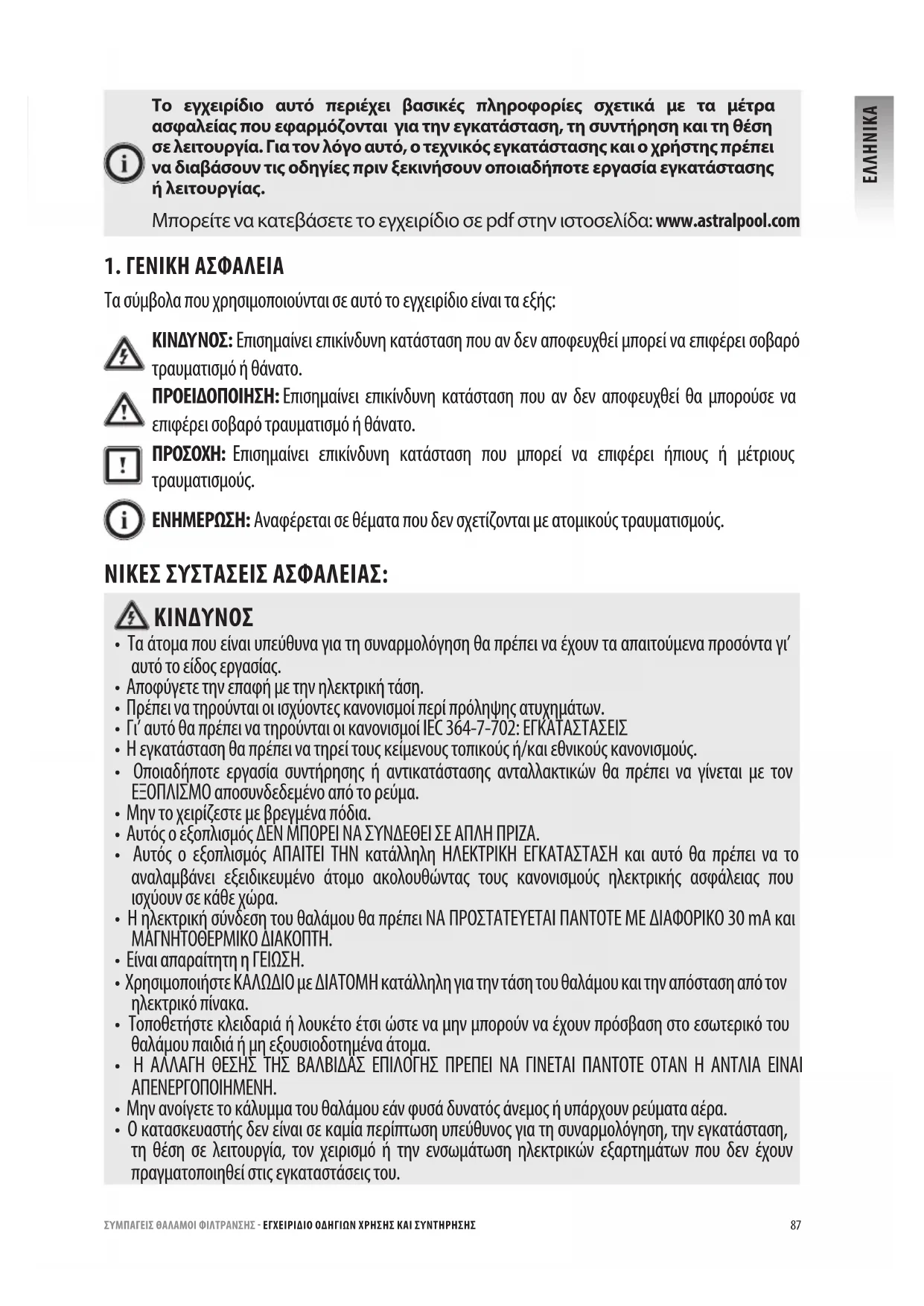

Τα σύμβολα που χρησιμοποιούνται σε αυτό το εγχειρίδιο είναι τα εξής: ΚΙΝΔΥΝΟΣ: Επισημαίνει επικίνδυνη κατάσταση που αν δεν αποφευχθεί μπορεί να επιφέρει σοβαρό τραυματισμό ή θάνατο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Επισημαίνει επικίνδυνη κατάσταση που αν δεν αποφευχθεί θα μπορούσε να επιφέρει σοβαρό τραυματισμό ή θάνατο. ΠΡΟΣΟΧΗ: Επισημαίνει επικίνδυνη κατάσταση που μπορεί να επιφέρει ήπιους ή μέτριους τραυματισμούς. ΕΝΗΜΕΡΩΣΗ: Αναφέρεται σε θέματα που δεν σχετίζονται με ατομικούς τραυματισμούς. Το εγχειρίδιο αυτό περιέχει βασικές πληροφορίες σχετικά με τα μέτρα ασφαλείας που εφαρμόζονται για την εγκατάσταση, τη συντήρηση και τη θέση σε λειτουργία. Για τον λόγο αυτό, ο τεχνικός εγκατάστασης και ο χρήστης πρέπει να διαβάσουν τις οδηγίες πριν ξεκινήσουν οποιαδήποτε εργασία εγκατάστασης ή λειτουργίας. Μπορείτε να κατεβάσετε το εγχειρίδιο σε pdf στην ιστοσελίδα: www.astralpool.com

• Τα άτομα που είναι υπεύθυνα για τη συναρμολόγηση θα πρέπει να έχουν τα απαιτούμενα προσόντα γι’ αυτό το είδος εργασίας.

• Αποφύγετε την επαφή με την ηλεκτρική τάση.

• Πρέπει να τηρούνται οι ισχύοντες κανονισμοί περί πρόληψης ατυχημάτων.

• Γι’ αυτό θα πρέπει να τηρούνται οι κανονισμοί IEC 364-7-702: ΕΓΚΑΤΑΣΤΑΣΕΙΣ

• Η εγκατάσταση θα πρέπει να τηρεί τους κείμενους τοπικούς ή/και εθνικούς κανονισμούς.

• Οποιαδήποτε εργασία συντήρησης ή αντικατάστασης ανταλλακτικών θα πρέπει να γίνεται με τον ΕΞΟΠΛΙΣΜΟ αποσυνδεδεμένο από το ρεύμα.

• Μην το χειρίζεστε με βρεγμένα πόδια.

• Αυτός ο εξοπλισμός ΔΕΝ ΜΠΟΡΕΙ ΝΑ ΣΥΝΔΕΘΕΙ ΣΕ ΑΠΛΗ ΠΡΙΖΑ.

• Αυτός ο εξοπλισμός ΑΠΑΙΤΕΙ ΤΗΝ κατάλληλη ΗΛΕΚΤΡΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ και αυτό θα πρέπει να το αναλαμβάνει εξειδικευμένο άτομο ακολουθώντας τους κανονισμούς ηλεκτρικής ασφάλειας που ισχύουν σε κάθε χώρα.

• Η ηλεκτρική σύνδεση του θαλάμου θα πρέπει ΝΑ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΠΑΝΤΟΤΕ ΜΕ ΔΙΑΦΟΡΙΚΟ 30 mA και ΜΑΓΝΗΤΟΘΕΡΜΙΚΟ ΔΙΑΚΟΠΤΗ.

• Είναι απαραίτητη η ΓΕΙΩΣΗ.

• Χρησιμοποιήστε ΚΑΛΩΔΙΟ με ΔΙΑΤΟΜΗ κατάλληλη για την τάση του θαλάμου και την απόσταση από τον ηλεκτρικό πίνακα.

• Τοποθετήστε κλειδαριά ή λουκέτο έτσι ώστε να μην μπορούν να έχουν πρόσβαση στο εσωτερικό του θαλάμου παιδιά ή μη εξουσιοδοτημένα άτομα.

• Η ΑΛΛΑΓΗ ΘΕΣΗΣ ΤΗΣ ΒΑΛΒΙΔΑΣ ΕΠΙΛΟΓΗΣ ΠΡΕΠΕΙ ΝΑ ΓΙΝΕΤΑΙ ΠΑΝΤΟΤΕ ΟΤΑΝ Η ΑΝΤΛΙΑ ΕΙΝΑΙ ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΗ.

• Μην ανοίγετε το κάλυμμα του θαλάμου εάν φυσά δυνατός άνεμος ή υπάρχουν ρεύματα αέρα.

• Ο κατασκευαστής δεν είναι σε καμία περίπτωση υπεύθυνος για τη συναρμολόγηση, την εγκατάσταση, τη θέση σε λειτουργία, τον χειρισμό ή την ενσωμάτωση ηλεκτρικών εξαρτημάτων που δεν έχουν πραγματοποιηθεί στις εγκαταστάσεις του. ΝΙΚΕΣ ΣΥΣΤΑΣΕΙΣ ΑΣΦΑΛΕΙΑΣ:ΣΥΜΠΑΓΕΙΣ ΘΑΛΑΜΟΙ ΦΙΛΤΡΑΝΣΗΣ - ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ

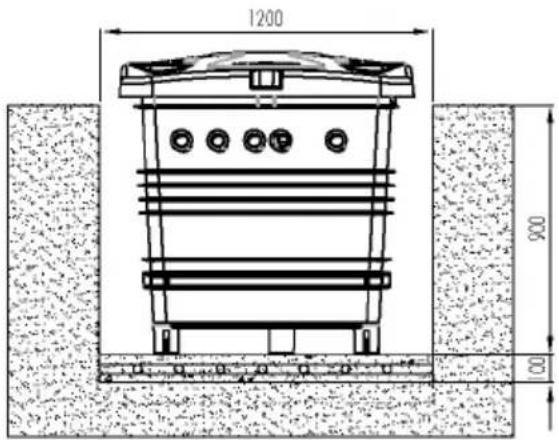

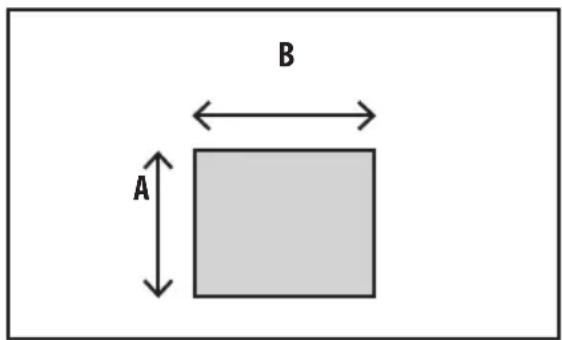

2.1. ΤΟΠΟΣ Συνιστάται η εγκατάσταση του εξοπλισμού μακριά από την πισίνα, σε ελάχιστη απόσταση 3,5 m από το χείλος της πισίνας και πάντοτε σύμφωνα με τους ισχύοντες κανονισμούς. 2.2. ΔΙΑΔΙΚΑΣΙΑ Εκτέλεση εκσκαφής για την εγκατάσταση του προστατευτικού θαλάμου καθώς και των απαιτούμενων υδραυλικών και ηλεκτρικών αγωγών. (Εφαρμόζεται μόνο στα μοντέλα RAMSES, KEOPS και KEFREN).

• Ισοπεδώστε και συμπιέστε τη βάση.

• Τοποθετήστε τον θάλαμο.

• Εγκαταστήστε τους υδραυλικούς σωλήνες, συμπεριλαμβανομένης της αποχέτευσης και της ηλεκτρικής εγκατάστασης, η οποία θα προστατεύεται με αυλακωτούς σωλήνες.

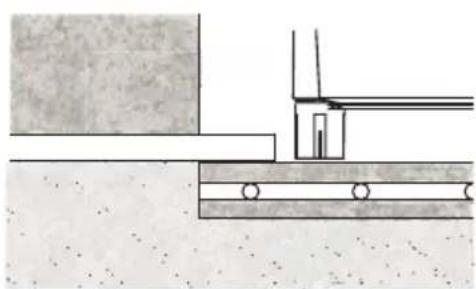

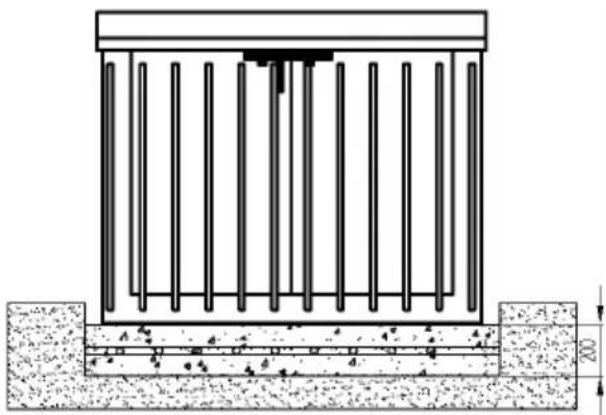

• Για υπόγειους θαλάμους, τοποθετήστε μία βάση από σκυρόδεμα που θα καλύπτει περίπου τα στηρίγματα (15-20cm).

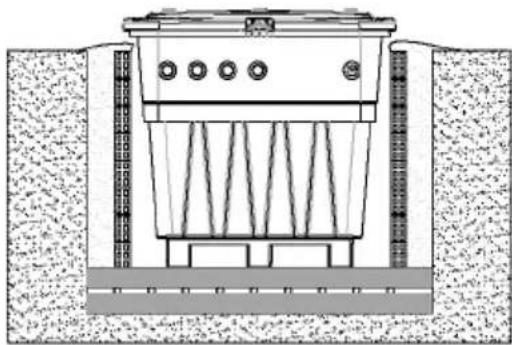

• Παραγεμίστε τον υπολειπόμενο χώρο της εκσκαφής με χαλίκι για την αποστράγγιση και συμπιέστε το χώμα. Σχηματίστε μια ελαφρώς κεκλιμένη ράμπα επάνω, για την αποφυγή πλημμυρών. A B H KEOPS 113 cm 120 cm 95 cm KEFREN 115 cm 115 cm 60 cm RAMSES 109 cm 107 cm 90 cm RAMSES UP 120 cm 146 cm -

BΣΥΜΠΑΓΕΙΣ ΘΑΛΑΜΟΙ ΦΙΛΤΡΑΝΣΗΣ - ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ

Σκάψτε υπόγειες αυλακώσεις σε στρώμα άμμου, με αποστράγγιση στη γενική αποχέτευση Για υπόγειους θαλάμους, δημιουργήστε τοίχο αντιστήριξης με παραγέμισμα χαλικιού για αποστράγγιση και δημιουργήστε μια ελαφρώς κεκλιμένη ράμπα στο άνω μέρος, για την αποφυγή

Για την εγκατάσταση θαλάμων KEOPS σε μαλακό έδαφος, απαιτείται εσωτερική ενίσχυση Αναφ.31105R1000 Συμπιέστε το χώμα πριν την τοποθέτηση του θαλάμου και εφαρμόστε σκυρόδεμα στο κάτω μέρος για τη βελτίωση της σταθερότητας του θαλάμου.ΣΥΜΠΑΓΕΙΣ ΘΑΛΑΜΟΙ ΦΙΛΤΡΑΝΣΗΣ - ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ

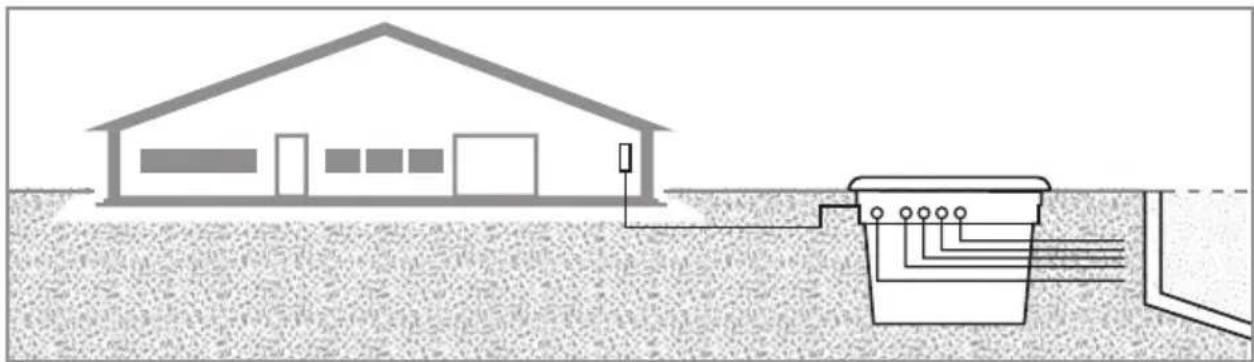

2.3. ΣΩΛΗΝΕΣ ΚΑΙ ΒΑΛΒΙΔΕΣ

1. ΣΚΙΜΕΡ (Ø50) 2. ΑΠΟΡΡΟΗ Ø50 3. ΑΚΡΟΦΥΣΙΟ ΑΝΑΡΡΟΦΗΣΗΣ Ø50 4. ΑΠΟΧΕΤΕΥΣΗ (Ø50) 5. ΕΠΑΝΑΦΟΡΑ ΣΤΗΝ ΠΙΣΙΝΑ Ø50

Για τη σύνδεση του σωλήνα, προσαρόστε τον σωλήνα στο περικόχλιο που έχετε παραλάβει αζί ε την αντλία. Τα περικόχλια βιδώνονται στα ακροφύσια αναρρόφηση και εξώθηση νερού τη αντλία και διαθέτουν φλάντζε στεγανότητα για την αποφυγή απώλεια νερού. Πραγατοποιήστε την εγκατάσταση των σωλήνων εξόδου κάθετα και καλά κεντραρισένα σε σχέση ε το ακροφύσιο στο οποίο πρόκειται να συνδεθούν, έτσι ώστε η αντλία και ο σωλήνα να ην υφίστανται την πίεση εξωτερικών δυνάεων που, εκτό του ότι ενδέχεται να δυσχεράνουν τη συναρολόγηση, θα πορούσαν να προκαλέσουν τη θραύση του. Ο σωλήνα αναρρόφηση πρέπει να έχει ελαφρά κλίση 2% σε σχέση ε την αντλία για την αποφυγή σχηατισού θυλάκων αέρα. Για τη σωστή λειτουργία τη αντλία προχωρήστε στην πλήρωση του προφίλτρου τη αντλία έω ότου αρχίσει να βγαίνει το νερό από τον αγωγό αναρρόφηση. Για τη εταφορά, ο θάλαο φίλτρανση θα πρέπει να έχει αποσυνδεθεί από το σηείο αποχέτευση τη αντλία. Είναι απαραίτητο δε να καθαριστεί πριν γίνει η εξωτερική σύνδεση.ΣΥΜΠΑΓΕΙΣ ΘΑΛΑΜΟΙ ΦΙΛΤΡΑΝΣΗΣ - ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ

2.4. ΗΛΕΚΤΡΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ Διατρυπήστε τον θάλαμο από την πλευρά που έχει προβλεφθεί να συνδεθεί με την παροχή ρεύματος, σε διάμετρο ανάλογη του καλωδίου που θα εγκαταστήσετε. Συνιστάται η χρήση καλωδίου H07-RNF. Η διατομή του καλωδίου πρέπει να είναι ανάλογη με την ισχύ που καταναλώνεται και την πτώση τάσης. Στην προβλεπόμενη είσοδο, εγκαταστήστε το κατάλληλο στεγανωτικό παρέμβυσμα ανάλογα με τη διατομή του καλωδίου. Σας συνιστούμε να προστατεύσετε το καλώδιο, κατά μήκος της διαδρομής του, με τον κατάλληλο σωλήνα. Αυτός ο εξοπλισμός ΔΕΝ ΜΠΟΡΕΙ ΝΑ ΣΥΝΔΕΘΕΙ ΣΕ ΑΠΛΗ ΠΡΙΖΑ. Αυτός ο εξοπλισμός ΑΠΑΙΤΕΙ την κατάλληλη ΗΛΕΚΤΡΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ η οποία θα πρέπει να γίνεται από εξειδικευμένο άτομο και σύμφωνα με τους ισχύοντες κανονισμούς ηλεκτρικής ασφάλειας κάθε χώρας. Ο εξοπλισμός πρέπει να συνδέεται σε παροχή εναλλασσόμενου ρεύματος με τάση 230 V και στα 50 Hz Η ηλεκτρική παροχή του θαλάμου πρέπει να ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΠΑΝΤΟΤΕ ΜΕ ΔΙΑΦΟΡΙΚΟ 30 mA ΚΑΙ ΝΑ ΔΙΑΘΕΤΕΙ ΜΑΓΝΗΤΟΘΕΡΜΙΚΟ ΔΙΑΚΟΠΤΗ. Είναι απαραίτητη η ΓΕΙΩΣΗ. Για την αποσύνδεση του φίλτρου από την παροχή ρεύματος είναι απαραίτητη η χρήση διάταξης πολλαπλής αποσύνδεσης με ελάχιστη απόσταση 3 mm μεταξύ των επαφών. Χρησιμοποιήστε ΚΑΛΩΔΙΟ με ΔΙΑΤΟΜΗ ανάλογη με την τάση του θαλάμου και την απόσταση από τον ηλεκτρικό πίνακα. Η εγκατάσταση θα πρέπει να συμμορφώνεται με το ΠΡΟΤΥΠΟ VDE 0100, Μέρος 702. Επιπλέον, θα πρέπει να συμμορφώνεται με τους ισχύοντες τοπικούς ή/και εθνικούς κανονισμούς. Για την πραγματοποίηση της ηλεκτρικής εγκατάστασης θα πρέπει απαραιτήτως να προβλέπεται και η εγκατάσταση ηλεκτρικού πίνακα. Εάν αυτός υφίσταται, προχωρήστε στο σημείο 2.4.1 Με ηλεκτρικό πίνακα στο εσωτερικό του θαλάμου. Σε αντίθετη περίπτωση, προχωρήστε στο σημείο 2.4.2 Χωρίς ηλεκτρικό πίνακα. Κατά τη σύνδεση των ηλεκτρικών καλωδίων του εξοπλισμού, ελέγξτε τη διάταξη στο εσωτερικό του κυτίου συνδέσεων και βεβαιωθείτε ότι δεν υπάρχουν υπολείμματα καλωδίου στο εσωτερικό μετά το κλείσιμο και ότι ο αγωγός γείωσης έχει συνδεθεί σωστά. Προσέξτε να μην μπαίνει με κανέναν τρόπο νερό στον κινητήρα και τα ηλεκτρικά μέρη, όπου υπάρχει τάση. Σε περίπτωση που δεν γίνεται η προαναφερθείσα χρήση, ενδέχεται να χρειαστεί να πραγματοποιηθούν άλλες προσαρμογές και να εφαρμοστούν συμπληρωματικοί κανονισμοί. Συνιστάται να μην τρυπήσετε το κουτί φίλτρανσης γιατί το νερό που υπάρχει στο έδαφος μπορεί να διεισδύσει σε οποιαδήποτε οπή η οποία είναι υπόγεια.ΣΥΜΠΑΓΕΙΣ ΘΑΛΑΜΟΙ ΦΙΛΤΡΑΝΣΗΣ - ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ

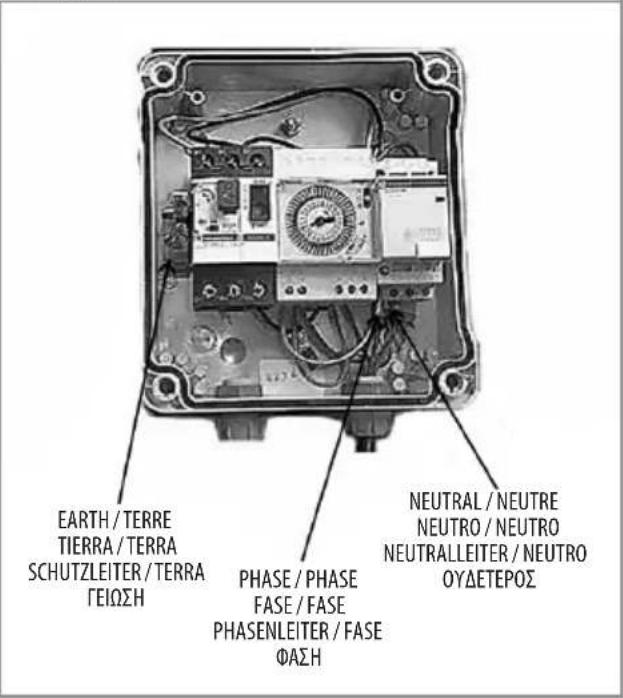

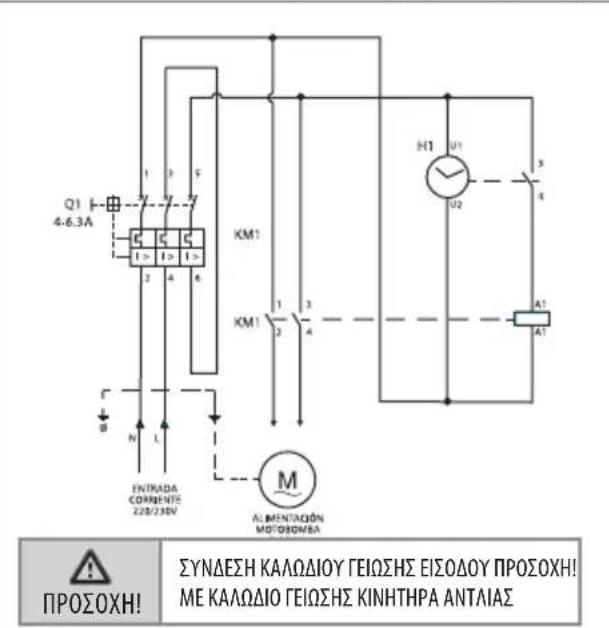

2.4.1 ΜΕ ΗΛΕΚΤΡΙΚΟ ΠΙΝΑΚΑ ΣΤΟ ΕΣΩΤΕΡΙΚΟ ΤΟΥ ΘΑΛΑΜΟΥ

Για λόγους ασφαλείας, τοποθετήστε τους ακροδέκτες στα άκρα των προς σύνδεση καλωδίων, ανάλογα με τη διατομή τους. ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ, λεπτομέρεια ηλεκτρικού ερμαρίου ΜΕ/ΧΩΡΙΣ ΜΕΤΑΣΧΗΜΑΤΙΣΤΗ

2.4.2. ΧΩΡΙΣ ΗΛΕΚΤΡΙΚΟ ΠΙΝΑΚΑ

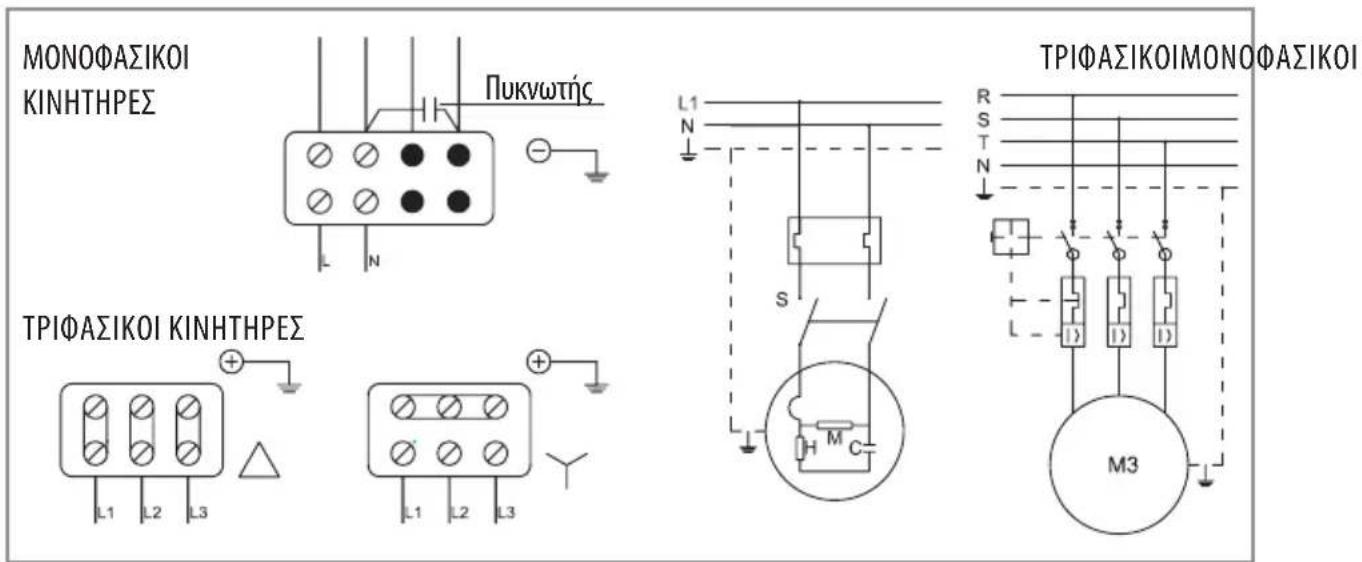

Το παρακάτω διάγραμμα αναφέρεται στο κουτί ακροδεκτών (συνδέσεων) της αντλίας, που μπορεί να είναι ΜΟΝΟΦΑΣΙΚΟ ή ΤΡΙΦΑΣΙKΟ. ΜΟΝΟΦΑΣΙΚΟΙ

ΤΡΙΦΑΣΙΚΟΙ ΚΙΝΗΤΗΡΕΣ

ΤΡΙΦΑΣΙΚΟΙΜΟΝΟΦΑΣΙΚΟΙ Αυτός ο εξοπλισμός ΑΠΑΙΤΕΙ την κατάλληλη ΗΛΕΚΤΡΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ η οποία θα πρέπει να γίνεται από εξειδικευμένο άτομο και σύμφωνα με τους ισχύοντες κανονισμούς ηλεκτρικής ασφάλειας κάθε χώρας. ΣΥΝΔΕΣΗ ΚΑΛΩΔΙΟΥ ΓΕΙΩΣΗΣ ΕΙΣΟΔΟΥ ΠΡΟΣΟΧΗ! ΜΕ ΚΑΛΩΔΙΟ ΓΕΙΩΣΗΣ ΚΙΝΗΤΗΡΑ ΑΝΤΛΙΑΣ

PHASE / PHASE FASE / FASE PHASENLEITER / FASE ΦΑΣΗΣΥΜΠΑΓΕΙΣ ΘΑΛΑΜΟΙ ΦΙΛΤΡΑΝΣΗΣ - ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ

3. ΘΕΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ

1. Αφαιρέστε το καπάκι/καπάκια για να θέσετε τον εξοπλισμό σε λειτουργία. Ξεβιδώστε τις 6 βίδες

που ενώνουν το καπάκι με τον μεντεσέ, προτού το σηκώσετε.

2. Ανοίξετε το φίλτρο και γεμίστε το με νερό ως τη μέση. Προστατεύστε τον διαχύτη στο εσωτερικό

του φίλτρου για να μην μπορεί να εισέλθει άμμος.

3. Γεμίστε το φίλτρο με πυριτική (χαλαζιακή) άμμο κοκκομετρίας 0,4-0,8 και στην ποσότητα που

αναγράφεται στην ετικέτα χαρακτηριστικών ή έως τα 2/3 του συνολικού ύψους του φίλτρου.

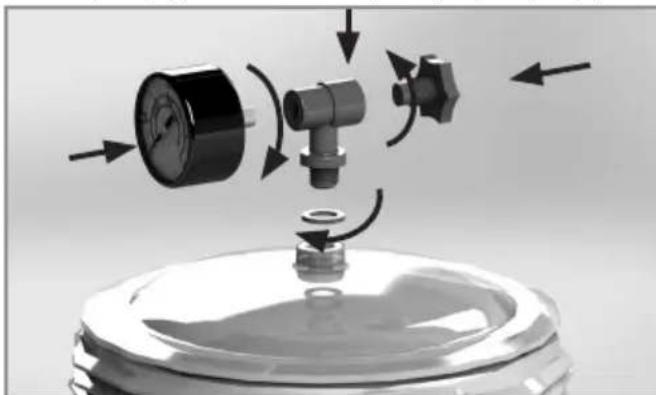

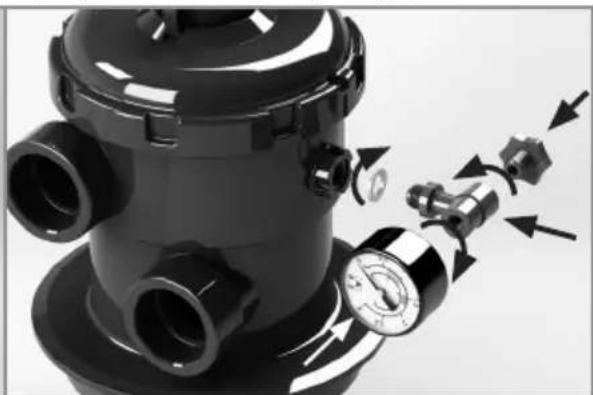

4. Συναρμολογήστε το μανόμετρο, το παρέμβυσμα και το καπάκι εξαέρωσης. Δεν είναι απαραίτητη η

χρήση ταινίας τεφλόν, αφού η στεγανοποίηση σε αυτό το σημείο επιτυγχάνεται με το παρέμβυσμα. Μην σφίγγετε το ταυ του μανόμετρου με εργαλείο, μπορείτε να το κάνετε με το χέρι. Συναρμολόγηση μανομέτρου (με πλευρική βαλβίδα) Συναρμολόγηση μανομέτρου (με βαλβίδα επάνω)

5. Καθαρίστε το στόμιο και το καπάκι από τα υπολείμματα πυριτίου, καθώς επίσης και το σημείο τοποθέτησης του

παρεμβύσματος και κλείστε το φίλτρο. Για περαιτέρω πληροφορίες, συμβουλευθείτε το εγχειρίδιο του φίλτρου.

6. Εάν ο θάλαμος βρίσκεται πάνω από τη στάθμη του νερού της πισίνας, θα πρέπει να πληρωθεί η αντλία,

ανοίγοντας το πρόφιλτρο και ρίχνοντας νερό μέχρις ότου γεμίσει.

7. Εάν ο θάλαμος βρίσκεται κάτω από τη στάθμη του νερού της πισίνας, αρκεί να ανοίξετε τις βαλβίδες εξόδου

και επαναφοράς και να ανοίξετε την εξαέρωση μέχρις ότου το φίλτρο και η αντλία γεμίσουν με νερό.

8. Τοποθετήστε τις βαλβίδες στην εξής θέση:

- ΣΚΙΜΕΡ: ΑΝΟΙΧΤΗ - ΑΠΟΡΡΟΗ: ΑΝΟΙΧΤΗ - ΔΙΑΤΑΞΗ ΚΑΘΑΡΙΣΜΟΥ ΠΥΘΜΕΝΑ: ΑΝΟΙΧΤΗ - ΕΠΑΝΑΦΟΡΑ: ΑΝΟΙΧΤΗ - ΑΛΒΙΔΑ ΕΠΙΛΟΓΗΣ: ΠΛΥΣΗ

9. Ενεργοποιήστε την αντλία και πλύνετε το φίλτρο. Εκτελέστε τη διαδικασία πλύσης έως ότου το νερό να

φαίνεται καθαρό και διάφανο μέσα από την διαφάνεια της βαλβίδας επιλογής.

10. Αποσυνδέστε την αντλία. Τοποθετήστε τη βαλβίδα επιλογής στη θέση έκπλυσης και ενεργοποιήστε

την αντλία για 15 δευτερόλεπτα. Σταματήστε ξανά την αντλία και τοποθετήστε τη βαλβίδα επιλογής στη θέση φίλτρανσης.ΣΥΜΠΑΓΕΙΣ ΘΑΛΑΜΟΙ ΦΙΛΤΡΑΝΣΗΣ - ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ

11. Συνδέστε την αντλία.

12. Τοποθετήστε εκ νέου τα καπάκια του θαλάμου στερεώνοντας το πίσω μέρος με τις αντίστοιχες βίδες.

Οποιοσδήποτε χειρισμός της βαλβίδας επιλογής πρέπει να γίνεται με την αντλία απενεργοποιημένη, διαφορετικά μπορεί να προκληθούν ζημιές στο φίλτρο και την εγκατάσταση. Τοποθετήστε κλειδαριά ή λουκέτο έτσι ώστε να μην μπορούν να έχουν πρόσβαση στο εσωτερικό του θαλάμου παιδιά ή μη εξουσιοδοτημένα άτομα. Πριν τη θέση του εξοπλισμού σε λειτουργία, ελέγξτε ότι η βαθμονόμηση των συσκευών ηλεκτρικής προστασίας του κινητήρα και τα προστατευτικά εξαρτήματα κατά ηλεκτρικών και μηχανικών κινδύνων είναι τοποθετημένα και στερεωμένα σωστά. Μην ενεργοποιείτε την αντλία εάν η πισίνα δεν έχει νερό. Μην αρχίσετε τη φίλτρανση εάν η στάθμη του νερού δεν καλύπτει μέρος του κεκλιμένου καλύμματος του σκίμερ. 3.1. ΑΝΤΛΙΑ Πριν θέσετε σε λειτουργία την αντλία, εκτελέστε τις ακόλουθες ενέργειες: Αποσυναρμολογήστε το καπάκι του προφίλτρου. Έδραση παρεμβύσματος για καθαρισμό Καπάκι προφίλτρου

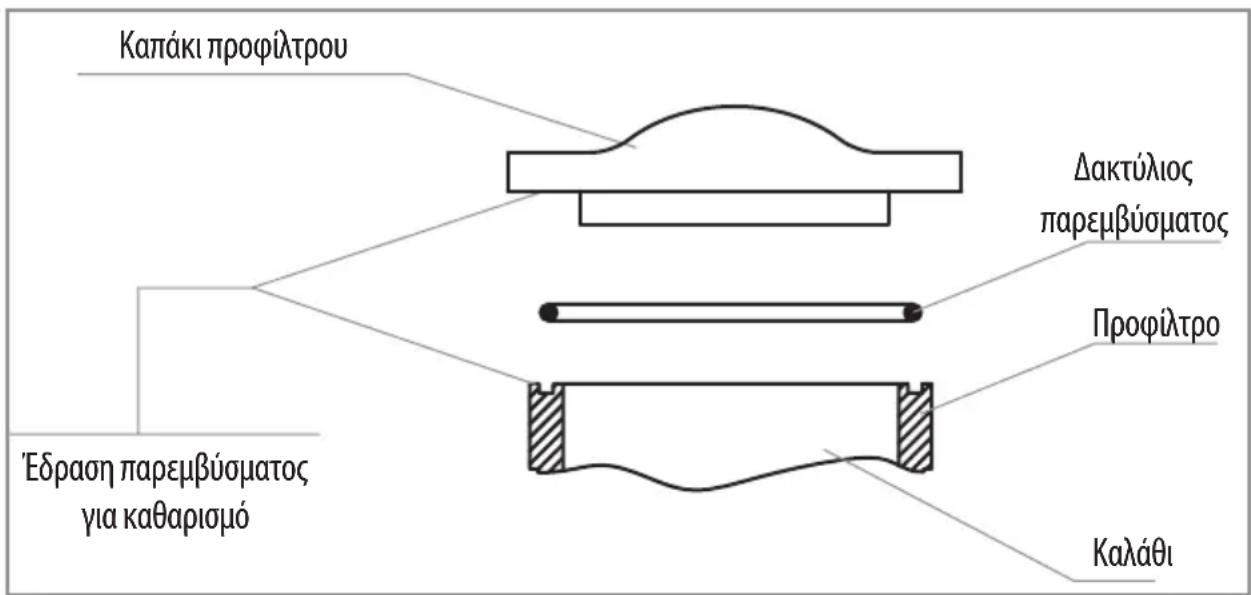

Γεμίστε την αντλία με νερό μέσω του προφίλτρου μέχρι να εμφανισθεί νερό στον αγωγό αναρρόφησης. Τοποθετήστε εκ νέου το καλαθάκι στο εσωτερικό του προφίλτρου εάν τυχόν με όλους αυτούς τους χειρισμούς έχει βγει, για να αποφύγετε την είσοδο μεγαλύτερων σωματιδίων στο εσωτερικό της αντλίας τα οποία ενδεχομένως την φράξουν. Βεβαιωθείτε ότι η τάση και η συχνότητα του δικτύου αντιστοιχούν σε αυτές που αναγράφονται στην ετικέτα χαρακτηριστικών της αντλίας.ΣΥΜΠΑΓΕΙΣ ΘΑΛΑΜΟΙ ΦΙΛΤΡΑΝΣΗΣ - ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ

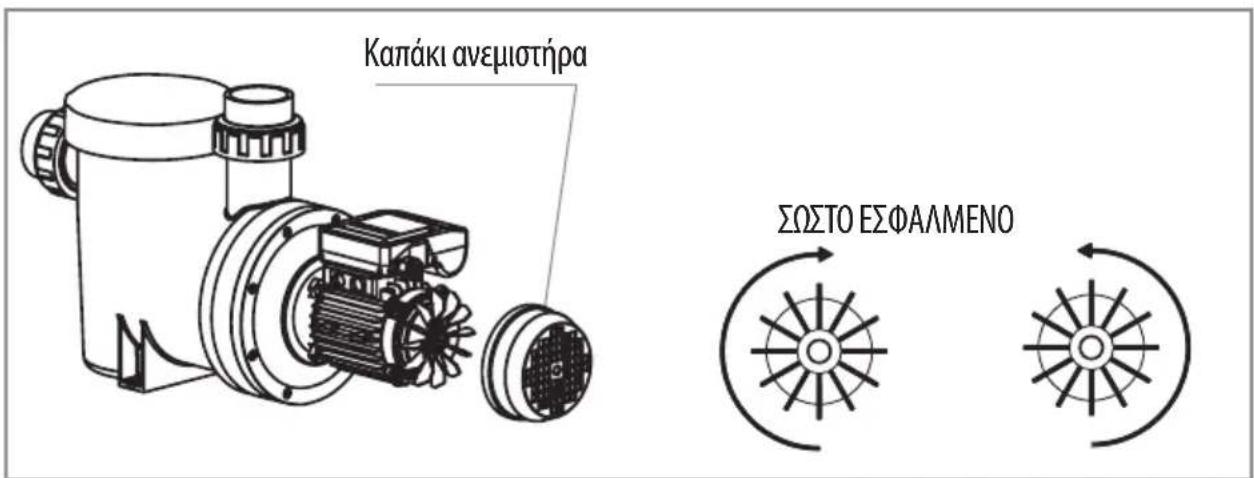

Τοποθετήστε το καπάκι του προφίλτρου και κλείστε το.·Μην ξεχάσετε να τοποθετήσετε επίσης στη θέση του το παρέμβυσμα. Οι αντλίες σε καμία περίπτωση δεν μπορούν να λειτουργούν χωρίς προηγουμένως να έχουμε γεμίσει με νερό το πρόφιλτρο, καθώς, σε αντίθετη περίπτωση, αυτό μπορεί να προκαλέσει ζημιά στο μηχανικό παρέμβυσμα και να προκαλέσει διαρροή νερού μέσω αυτού. Βεβαιωθείτε ότι ο κινητήρας περιστρέφεται κανονικά, χρησιμοποιώντας τον ανεμιστήρα που βρίσκεται στην πίσω του πλευρά και παρατηρώντας τον μέσα από το «ματάκι» του καπακιού του ανεμιστήρα. Καπάκι ανεμιστήρα ΣΩΣΤΟ ΕΣΦΑΛΜΕΝΟ Ανοίξτε όλες τις βαλβίδες και συνδέστε τον κινητήρα. Ενεργοποιήστε την αυτόματη πλήρωση του σωλήνα και περιμένετε να πραγματοποιηθεί σε εύλογο χρονικό διάστημα.

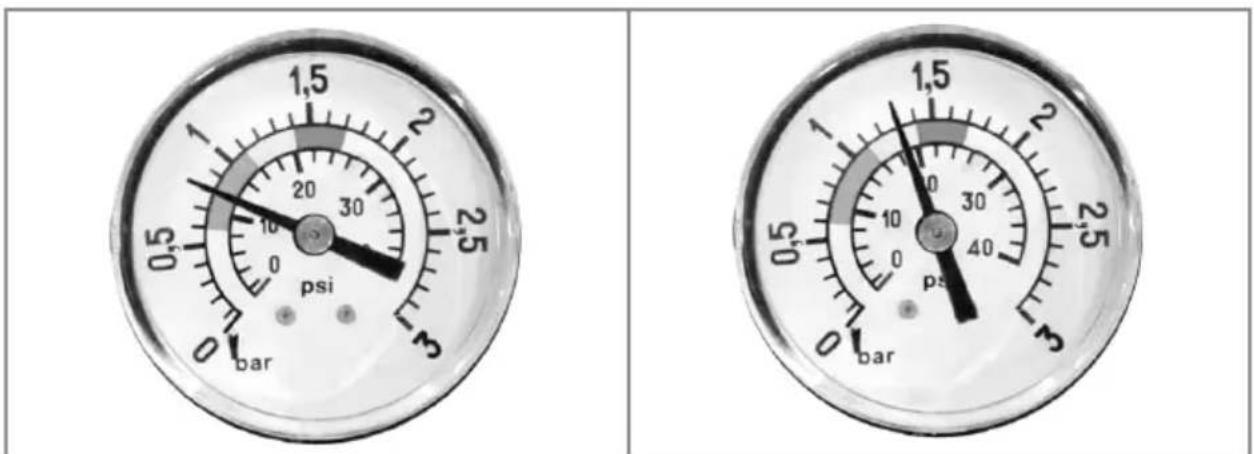

4.1. ΦΙΛΤΡΑΝΣΗ Με σταματημένη την αντλία, τοποθετήστε τον μοχλό της βαλβίδας επιλογής στη “ΦΙΛΤΡΑΝΣΗ”. Ενεργοποιήστε την αντλία. Κατά τη λειτουργία θα πρέπει να παρατηρείτε περιοδικά το μανόμετρο, το οποίο δείχνει τον βαθμό κορεσμού του φίλτρου. 0,8 kg/cm

– 18,5 PSI: Κανονική πίεση στην εκκίνηση ενός κύκλου φίλτρανσης Αυτή η πίεση υποδεικνύει ότι είναι αναγκαίο να προχωρήσετε σε ΠΛΥΣΗΣΥΜΠΑΓΕΙΣ ΘΑΛΑΜΟΙ ΦΙΛΤΡΑΝΣΗΣ - ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ

4.2. ΠΛΥΣΗ Τα στερεά σωματίδια που βρίσκονται στην πισίνα και συλλέγονται από τη λεκάνη απορροής και τα σκίμερ, κατακρατούνται στην άμμο του φίλτρου και συνεπώς μειώνεται σταδιακά η διέλευση του νερού. Γι’ αυτόν τον λόγο αυξάνεται προοδευτικά η πίεση. Όταν η πίεση φτάσει τα 1,3 kg / cm2, θα πρέπει να γίνεται “ΠΛΥΣΗ”. Κάνετε τα εξής: Τοποθετήστε τη βαλβίδα επιλογής στη θέση “ΠΛΥΣΗ” και ενεργοποιήστε την αντλία επί 2 λεπτά. Ελέγξτε από το «ματάκι» της βαλβίδας επιλογής εάν αυτός ο χρόνος είναι επαρκής, δεδομένου ότι εξαρτάται από τις ακαθαρσίες που έχουν συσσωρευθεί στο φίλτρο. 4.3. ΕΚΠΛΥΣΗ Μετά την “ΠΛΥΣΗ” του φίλτρου και προτού θέσετε το σύστημα στη θέση φίλτρανσης, συνιστάται να κάνετε “ΕΚΠΛΥΣΗ”, προκειμένου η πρώτη ποσότητα νερού, που είναι ακόμη θολό, να μην εισέλθει κατευθείαν στην πισίνα. Για να το επιτύχετε, με την αντλία σταματημένη, βάλτε τη βαλβίδα επιλογής στη θέση “ΕΚΠΛΥΣΗ”. Ενεργοποιήστε την αντλία για περίπου ένα λεπτό. Ελέγξτε από το «ματάκι» της βαλβίδας επιλογής εάν αυτός ο χρόνος είναι επαρκής, δεδομένου ότι εξαρτάται από τις ακαθαρσίες που έχουν συσσωρευθεί στο φίλτρο. 4.4. ΕΠΑΝΑΚΥΚΛΟΦΟΡΙΑ ΤΟΥ ΝΕΡΟΥ Όταν τοποθετήσουμε τη βαλβίδα επιλογής σε αυτή τη θέση, το νερό που προέρχεται από την αντλία θα κυκλοφορήσει κατευθείαν προς την πισίνα χωρίς να περάσει από το εσωτερικό του φίλτρου. 4.5. ΕΚΚΕΝΩΣΗ Σε περίπτωση που η πισίνα δεν διαθέτει απορροή στον πυθμένα της, μπορεί να αδειάσει μέσω της αντλίας του φίλτρου, με την τοποθέτηση της βαλβίδας στη θέση “ΕΚΚΕΝΩΣΗ”. Για την εκτέλεση αυτής της λειτουργίας, ανοίξτε τις βαλβίδες του σημείου απορροής και κλείστε τα σκίμερ και τη διάταξη καθαρισμού πυθμένα. 4.6. ΚΛΕΙΣΙΜΟ Αυτή η θέση κλείνει την είσοδο νερού στο φίλτρο.ΣΥΜΠΑΓΕΙΣ ΘΑΛΑΜΟΙ ΦΙΛΤΡΑΝΣΗΣ - ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ

5.1. ΦΙΛΤΡΟ Για τον καθαρισμό του φίλτρου μην χρησιμοποιείται διαλύτες, γιατί μπορεί να εξασθενίσει η λάμψη του και να υποστεί ζημιά. Αν παραστεί ανάγκη, αντικαταστήστε τα φθαρμένα εξαρτήματα και παρεμβύσματα. Κάνετε τις απαραίτητες πλύσεις και εκπλύσεις σύμφωνα με τις οδηγίες λειτουργίας.

• Για την καλύτερη λειτουργία του, καθαρίζετε την άμμο σε ετήσια βάση με στερεό ή υγρό ASTRAL Filnet. Σας συνιστούμε να αλλάζετε την άμμο περίπου κάθε 3 χρόνια. Χειμερινή περίοδος:

• Για να αποφύγετε ζημιές στο φίλτρο κατά τη χειμερινή περίοδο, είναι απαραίτητο να εκτελέσετε τις εξής εργασίες:

• Πλύση και έκπλυση σύμφωνα με τις προηγούμενες οδηγίες.

• Εκκένωση του φίλτρου νερού.

• Αφαίρεση του καπακιού του φίλτρου έτσι ώστε να αερίζεται καθ’ όλη την περίοδο που η πισίνα δεν χρησιμοποιείται.

• Επανενεργοποίηση του φίλτρου, εάν είναι απαραίτητο, σύμφωνα με τις οδηγίες ΘΕΣΗΣ ΣΕ ΛΕΙΤΟΥΡΓΙΑ. 5.2. ΑΝΤΛΙΑ Καθαρίζετε τακτικά το καλάθι του προφίλτρου για να αποφύγετε πτώσεις πίεσης. Μην το χτυπάτε κατά τη διαδικασία καθαρισμού για να αποφύγετε πιθανή θραύση του. Εάν η αντλία σταματήσει, βεβαιωθείτε ότι η κατανάλωση σε αμπέρ του κινητήρα εν λειτουργία είναι ίση ή κατώτερη της ενδεικνυόμενης στην ετικέτα χαρακτηριστικών του κατασκευαστή ή απευθυνθείτε στην πλησιέστερη Υπηρεσία Τεχνικής Βοήθειας. Αδειάστε την αντλία στις περιπτώσεις που πρέπει να παραμείνει εκτός λειτουργίας για κάποιο χρονικό διάστημα, ειδικά σε χώρες με ψυχρό κλίμα, όπου υπάρχει κίνδυνος να παγώσει το νερό. Για την εκκένωση της αντλίας, αφαιρέστε το καπάκι αποστράγγισης 10. Κάθε φορά που ανοίγει το πρόφιλτρο, καθαρίστε το σημείο τοποθέτησης του παρεμβύσματος και το ίδιο το παρέμβυσμα από τις ακαθαρσίες που μαζεύει για να εξασφαλίσετε τη στεγανότητα στο κλείσιμο του καπακιού. Λόγω της συχνής τους χρήσης, τα εξαρτήματα της αντλίας φθείρονται και θα πρέπει να αντικαθίστανται σε τακτά χρονικά διαστήματα προκειμένου να διατηρείται η καλή απόδοση της αντλίας. Ο επόμενος πίνακας δείχνει τα αναλώσιμα εξαρτήματα της αντλίας και την εκτιμώμενη διάρκεια ζωής τους.ΣΥΜΠΑΓΕΙΣ ΘΑΛΑΜΟΙ ΦΙΛΤΡΑΝΣΗΣ - ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ

ΠΕΡΙΓΡΑΦΗ ΕΞΑΡΤΗΜΑΤΟΣ ΕΚΤΙΜΩΜΕΝΗ ΔΙΑΡΚΕΙΑ ΖΩΗΣ Στεγανωτικοί δακτύλιοι και στοιχεία στεγανότητας, εν γένει 1 έτος Μηχανικό κλείσιμο 1 έτος Ρουλεμάν 1 έτος Η εκτιμώμενη διάρκεια ζωής των προαναφερθέντων εξαρτημάτων έχει καθοριστεί σύμφωνα με τις κανονικές συνθήκες χρήσης και εγκατάστασης του προϊόντος. Ακολουθήστε τις οδηγίες του εγχειριδίου εγκατάστασης για να διασφαλίσετε την εκτιμώμενη διάρκεια ζωής της αντλίας. 5.3. ΑΛΛΑ ΕΞΑΡΤΗΜΑΤΑ Σε ό,τι αφορά τα λοιπά εξαρτήματα του θαλάμου, θα πρέπει να βεβαιωθείτε και να ενεργήσετε σύμφωνα με τα όσα αναγράφονται στο εγχειρίδιο χρήσης και συντήρησης εκάστου στοιχείου του θαλάμου για να διασφαλίσετε τη βέλτιστη και ασφαλή λειτουργία ολόκληρου του σετ. Αποφύγετε αυστηρά ακόμη και την τυχαία επαφή με τα μέρη του εξοπλισμού που βρίσκονται σε λειτουργία. Περιμένετε έως ότου σταματήσει εντελώς η μηχανή πριν από οιαδήποτε παρέμβαση στον

Πριν από οιαδήποτε ενέργεια ηλεκτρικής ή μηχανικής συντήρησης, βεβαιωθείτε ότι η μηχανή έχει αποσυνδεθεί από το ηλεκτρικό ρεύμα και ότι οι συσκευές θέσης σε εκκίνηση είναι μπλοκαρισμένες. Προτού αγγίξετε τον ηλεκτρικό εξοπλισμό, βεβαιωθείτε ότι το δάπεδο είναι στεγνό. Μην χειρίζεσθε τον εξοπλισμό με βρεγμένα πόδια.ΣΥΜΠΑΓΕΙΣ ΘΑΛΑΜΟΙ ΦΙΛΤΡΑΝΣΗΣ - ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ

6. ΠΙΝΑΚΑΣ ΠΡΟΒΛΗΜΑΤΩΝ

ΠΡΟΒΛΗΜΑΤΑ ΑΙΤΙΕΣ ΛΥΣΕΙΣ Ο εξοπλισμός δεν φιλτράρει αλλά το νερό ανακυκλοφορεί Το φίλτρο λειτουργεί χωρίς

Βεβαιωθείτε ότι το φίλτρο έχει την κατάλληλη στάθμη άμμου Ο εξοπλισμός δεν εκτοξεύει νερό Έλλειψη ηλεκτρικής τροφοδοσίας Ελέγξτε την ηλεκτρική σύνδεση και βεβαιωθείτε ότι φτάνει ρεύμα στην

Το προστατευτικό του κινητήρα δεν είναι σωστά

Ελέγξτε την κατανάλωση της αντλίας και ρυθμίστε το προστατευτικό κινητήρα του ηλεκτρικού πίνακα Ο εξοπλισμός εκτοξεύει

Κορεσμένο φίλτρο Πλύση φίλτρου Το πρόφιλτρο της αντλίας ή του σκίμερ έχει φράξει Καθαρίστε το πρόφιλτρο της αντλίας ή το καλάθι του σκίμερ Είσοδος αέρα από τον σωλήνα αναρρόφησης Ελέγξτε την κατάσταση των ρακόρ και των περικοχλίων του σωλήνα Ανεπαρκής στάθμη του νερού της πισίνας Γεμίστε την πισίνα έως ότου η στάθμη του νερού να καλύπτει το μισό της κινητής θύρας του σκίμερ

Βεβαιωθείτε ότι η τάση του δικτύου συμπίπτει με την αναγραφόμενη στην ετικέτα χαρακτηριστικών του

Απώλειες φορτίου στην

Βεβαιωθείτε ότι η εγκατάσταση δεν έχει στοιχεία που προκαλούν μη φυσιολογικές απώλειες φορτίου Η αντλία δεν γεμίζει Αεραγωγός Ελέγξτε όλες τις συνδέσεις των σωλήνων. Γεμίστε το πρόφιλτρο της αντλίας νερού. Ο θάλαμος πλημμυρίζει Δεν έχει εγκατασταθεί η λεκάνη απορροής του

Εγκαταστήστε λεκάνη απορροής για την εκκένωση του νερού του θαλάμου.101

ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ 1 ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

1.1 Σύμφωνα με αυτές τις διατάξεις, ο πωλητής εγγυάται ότι το προϊόν που αντιστοιχεί σε αυτή την εγγύηση (“το

Προϊόν”) δεν παρουσιάζει έλλειψη συμμόρφωσης κατά τη στιγμή της παράδοσής του.

1.2 Η Περίοδος Εγγύησηςη για το Προϊόν είναι δύο (2) έτη και θα υπολογίζεται από τη στιγμή που θα παραδίδεται στον

1.3 Σε περίπτωση που προκύψει έλλειψη συμμόρφωσης του Προϊόντος και ο αγοραστής ενημερώσει σχετικά τον πωλητή

εντός της Περιόδου Εγγύησης, ο πωλητής θα πρέπει να επισκευάσει ή να αντικαταστήσει το Προϊόν επιβαρυνόμενος το κόστος και στον τόπο που κρίνει σκόπιμο, εκτός εάν αυτό είναι αδύνατο ή η απαίτηση του αγοραστή υπερβολική.

1.4 Όταν το προϊόν δεν μπορεί να επισκευασθεί ή να αντικατασταθεί, ο αγοραστής θα μπορεί να ζητήσει την ανάλογη

μείωση της τιμής ή, εάν η έλλειψη συμμόρφωσης είναι σοβαρή, τη λύση της σύμβασης πώλησης.

1.5 Τα ανταλλακτικά που αντικαθίστανται ή επισκευάζονται δυνάμει αυτής της εγγύησης δεν θα παρατείνουν την

περίοδο εγγύησης του αρχικού Προϊόντος, παρότι θα έχουν ίδια εγγύηση.

1.6 Για να ισχύει αυτή η εγγύηση, ο αγοραστής θα πρέπει να μπορεί να αποδείξει την ημερομηνία αγοράς και παράδοσης

1.7 Εάν έχουν παρέλθει έξι μήνες από την παράδοση του Προϊόντος στον αγοραστή και αυτός ισχυρισθεί ότι υπάρχει

έλλειψη συμμόρφωσης του Προϊόντος, θα πρέπει να αποδείξει την προέλευση και την ύπαρξη του φερόμενου ελαττώματος.

1.8 Αυτό το Πιστοποιητικό Εγγύησης δεν περιορίζει ή προδικάζει τα δικαιώματα που αντιστοιχούν στους καταναλωτές,

δυνάμει των εθνικών κανονισμών υποχρεωτικής τήρησης. 2 ΕΙΔΙΚΟΙ ΟΡΟΙ

2.1 Για να καταστεί αποτελεσματική αυτή η εγγύηση, ο αγοραστής οφείλει να ακολουθεί αυστηρά τις οδηγίες του

Κατασκευαστή, οι οποίες συμπεριλαμβάνονται στα έγγραφα που συνοδεύουν το Προϊόν και που θα ισχύουν σύμφωνα με τη σειρά και το μοντέλο του Προϊόντος.

2.2 Όταν έχει καθοριστεί ένα χρονοδιάγραμμα για την αντικατάσταση, τη συντήρηση ή τον καθαρισμό ορισμένων

ανταλλακτικών ή εξαρτημάτων του Προϊόντος, η εγγύηση θα ισχύει μόνο όταν έχει τηρηθεί σωστά αυτό το χρονοδιάγραμμα. 3 ΠΕΡΙΟΡΙΣΜΟΙ

3.1 Αυτή η εγγύηση θα ισχύει μόνο για τις απευθείας πωλήσεις στους καταναλωτές, και “καταναλωτής” θεωρείται αυτός

που αγοράζει το Προϊόν για σκοπούς που δεν εμπίπτουν στο πεδίο της επαγγελματικής του δραστηριότητας.

3.2 Δεν παρέχεται καμία εγγύηση σχετικά με τη φυσιολογική φθορά του προϊόντος λόγω χρήσης. Σε ό,τι αφορά τα

ανταλλακτικά, τα εξαρτήματα ή/και τα αναλώσιμα όπως μπαταρίες, λαμπτήρες κ.λπ., θα εφαρμόζονται οι διατάξεις των εγγράφων που συνοδεύουν το Προϊόν, κατά περίπτωση. 3.3. Δεν συμπεριλαμβάνονται στην παρούσα εγγύηση εξαρτήματα που δεν συνοδεύουν από κατασκευής το προϊόν. 3.4. Η εγγύηση καλύπτει ελαττώματα του προϊόντος που οφείλονται αποκλειστικά σε ελαττωματικά υλικά ή/και λάθη του εργατικού δυναμικού. Η εγγύηση δεν καλύπτει τις περιπτώσεις κατά τις οποίες το Προϊόν: (I) υπέστη ακατάλληλη μεταχείριση, (II) η εγκατάσταση, η επισκευή, η συντήρηση ή ο χειρισμός τους έγιναν από μη εξουσιοδοτημένο προσωπικό, ή (III) επισκευάσθηκε ή συντηρήθηκε με μη γνήσια ανταλλακτικά. Ομοίως, η παρούσα εγγύηση δεν καλύπτει βλάβες που προκλήθηκαν από τυχόν λανθασμένη ή ακατάλληλη χρήση, όπως η χρήση σε εφαρμογές διαφορετικές της φίλτρανσης νερού σε πισίνες ή άλλη μη προβλεπόμενη χρήση. 3.5. Όταν η έλλειψη συμμόρφωσης του Προϊόντος είναι συνέπεια μη σωστής εγκατάστασης ή θέσης σε λειτουργία, η παρούσα εγγύηση θα ισχύει μόνο στην περίπτωση που η εν λόγω εγκατάσταση ή θέση σε λειτουργία συμπεριλαμβάνεται στη σύμβαση αγοραπωλησίας του Προϊόντος και έγινε από τον πωλητή ή με δική του ευθύνη.C/ Passeig de Sanllehy, 25 · 08213 Polinyà · (Barcelona) SPAIN · Tel.: [phone] · Fax: [phone] EVIDENCE OF CONFORMITY / DÉCLARATION DE CONFORMITÉ / DECLARACIÓN CONFORMIDAD / DICHIARAZIONE DI CONFORMITA / KONFORMITÄTSERKLÄRUNG / DECLARAÇÃO DE CONFORMIDADE / ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ - Declares under their own responsibility that all the products: RAMSES, RAM- SES UP, KEOPS & KEFREN, Single-phase and Three-phase. Manufactured since 03/10/2019, independent of the serial number, are in compliance with:

• 1907/2006/EC REACH - Δηλώνω υπευθύνως ότι όλα τα προϊόντα τύπου: RAMSES, RAMSES UP, KEOPS & KEFREN, Μονοφασικά και Τριφασικά. Παραχθέντα από 03/10/2019, ανεξαρτήτως αριθμού σειράς, συμμορφώνονται με τις κάτωθι

• Οδηγία ασφάλειας µηχανών 2006/42/ΕΚ

• Οδηγία εξοπλισμού χαμηλής τάσης 2014/35/ΕΚ

• Οδηγία ηχητικής εκπομπής 2000/14/ΕΚ

• EN 62233:2008 Μέτρηση της. ηλεκτρομαγνητικής συμβατότητας των οικιακών συσκευών.

• Τεχνική τεκμηρίωση EN 50581 / EN 63000 RoHS III

ELECTROLYSIS COMPACT100 *Βλ. Ηλεκτρικέ λεπτοέρειε τη αντλία στην ετικέτα του προϊόντο ΕΛΛΗΝΙΚΑTECHNICAL SPECIFICATIONS RENSEIGNEMENTS TECHNIQUES

Το σύμβολο αυτό απαιτείται σύμφωνα με την Οδηγία της Ευρωπαϊκής Κοινότητας 2012/19/UE σχετικά με τα Απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού (WEEE) και σημαίνει ότι η συσκευή σας δεν πρέπει να απορριφθεί σε συμβατικό κάδο απορριμμάτων. Θα συλλεχθεί με ειδικό τρόπο, με σκοπό την εκ νέου χρήση, την ανακύκλωση ή τον μετασχηματισμό. Οι ουσίες που μπορεί να περιέχει, οι οποίες είναι δυνητικά επικίνδυνες για το περιβάλλον, πρέπει να εξαλείφονται ή να εξουδετερώνονται. Ζητήστε πληροφορίες σχετικά με τις διαδικασίες ανακύκλωσης από το κατάστημα λιανικής πώλησης.- We reserve the right to totally or partially change our products’ features or the content of this document without prior warning. - Nous nous réservons le droit de modier tout ou en partie les caractéristiques de nos articles ou le contenu de ce document sans avis préalable. - Nos reservamos el derecho de cambiar total o parcialmente las características de nuestros artículos o contenido de este documento sin previo aviso. - Ci riserviamo il diritto di cambiare totalmente o parzialmente le caratteristiche tecniche dei nostri prodotti ed il contenuto di questo documento senza nessum preavviso. - Wir behalten uns das Recht vor, die Merkmale unserer Produkte und den Inhalt dieser Beschreibung ohne vorherige Unkündigung ganz oder teilweise zu ändern. - Reservamo-nos o direito de alterar total ou parcialmente as características dos nossos artigos ou o conteúdo deste documento sem aviso prévio. - Διατηρούμε το δικαίωμα να τροποποιήσουμε εν όλω ή εν μέρει τα χαρακτηριστικά των ειδών μας ή το περιεχόμενο αυτού του εγγράφου, χωρίς προηγούμενη ειδοποίηση. 69829-0008 / Rev. 02
