Produkttyp	Poolvärmepump
Varumärke	AstralPool
Modell	Pro Elyo Touch (PET-08 till PET-35T)
Produktkoder	74166 till 74175
Mått (L x B x H)	Cirka 1000 x 400 x 800 mm till 1400 x 600 x 1000 mm beroende på modell
Nettovikt / bruttovikt	60-158 kg beroende på modell
Elanslutning	220-240 V ~ 50 Hz (enfas) eller 380-400 V 3N~ 50 Hz (trefas) beroende på modell
Märkström	4,6 A till 22,9 A (enfas) / 7 A till 8,4 A (trefas)
Värmeeffekt	8,5 kW till 35 kW beroende på modell och förhållanden
COP	Upp till 16 under optimala förhållanden
Köldmedium	R32 (GWP=675) för de flesta modeller; R410A (GWP=2088) för PET-30T och PET-35T
Köldmediefyllning	0,65 kg till 4 kg beroende på modell
Skyddsklass	IPX4
Ljudnivå på 1 m	38-60 dB(A) beroende på modell och läge
Huvudfunktioner	Värme, kyla, lägen Turbo, Smart, Silent, timerprogrammering, värmeprioritet, filtreringsstyrning
Anslutningsmöjligheter	Modbus / Fluidra Connect (tillval)
Underhåll och rengöring	Regelbunden rengöring av förångaren, vintertömning, årligt underhåll av kvalificerad tekniker
Säkerhet	Skydd IPX4, jordfelsbrytare 30mA, högt/lågt tryckskydd, frostskydd, flera felkoder
Reservdelar och reparerbarhet	Detaljerad lista över reservdelar i manualen; sprängskisser medföljer
Garanti	2 år (särskilda villkor i manualen)

Vanliga frågor - Pro Elyo Touch ASTRALPOOL

Hur startar och stoppar jag poolvärmepumpen Pro Elyo Touch?

Tryck på ON/OFF-knappen på kontrollenheten för att starta eller stoppa apparaten. Vid påslag visar skärmen modellkoden i 3 sekunder. I stoppläge visas 'OFF'.

Vilka driftsätt finns tillgängliga?

Tre lägen finns: Turbo (full effekt), Smart (medel och full effekt) och Silent (medel och låg effekt). Använd lägesknappen för att växla mellan dem.

Hur ställer jag in vattentemperaturen?

Lås upp kontrollen genom att trycka länge på nyckelknappen. Använd + och - för att ställa in önskad temperatur. Inställningsområde: 6-41 °C i värme/auto, 6-35 °C i kyla.

Vad gör jag om en felkod visas?

Manualen listar många felkoder (PP01 till EE28) med orsaker och lösningar. Till exempel betyder EE03 vattenflödesfel: kontrollera filtret och by-pass. Se kapitel 8 för fullständig felsökning.

Är det nödvändigt att installera en by-pass?

Ja, by-pass-satsen rekommenderas starkt för att optimera vattenflödet och underlätta underhåll. Den gör det möjligt att justera flödet och kontrollera trycket via manometern.

Hur underhåller jag värmepumpen?

Årligt underhåll av en kvalificerad tekniker rekommenderas. Kontrollera regelbundet vattenkretsen, rengör förångaren från skräp och töm vattnet på vintern för att undvika frost. Se kapitel 10.

Kan jag använda värmepumpen i kylläge?

Ja, Pro Elyo Touch kan fungera i kylläge. För att byta läge, tryck länge (5 s) på lägesknappen. Kylinställningarna är 6-35 °C.

Vilket köldmedium används och är det brandfarligt?

Standardmodellerna använder R32 (GWP=675, låg brandfarlighet A2L). Modellerna PET-30T och PET-35T använder R410A. R32 är potentiellt brandfarligt, följ säkerhetsanvisningarna.

Hur programmerar jag värmepumpen för att fungera vid fasta tider?

Aktivera klockfunktionen genom att ställa in parameter P2 på 1. Ställ sedan in tid P4, starttid P5 och stopptid P6 via parameter menyn. TIMER-ikonen tänds.

Vilken garanti har produkten?

Produkten omfattas av en garanti på 2 år från leverans till köparen, i enlighet med de allmänna och särskilda villkoren som beskrivs i manualen. Garantin täcker överensstämmelsefel under förutsättning att instruktionerna följs.

BRUKSANVISNING Pro Elyo Touch ASTRALPOOL

	DenHär symbolen visar att information finns tillgänglig, t.ex. bruksanvisningen eller installationshandboken.		DenHär symbolen visar att den här apparaten använder R32, et köldmedium med låg brännhastighet (ej tillämpligt för referens 74174 och 74175)
	DenNa symbol visar att bruksanvisningen bör läsas noggrant.		DenNa symbol visar att servicepersonal ska hantera denna utrustning med hänvisnin till installationshandboken.

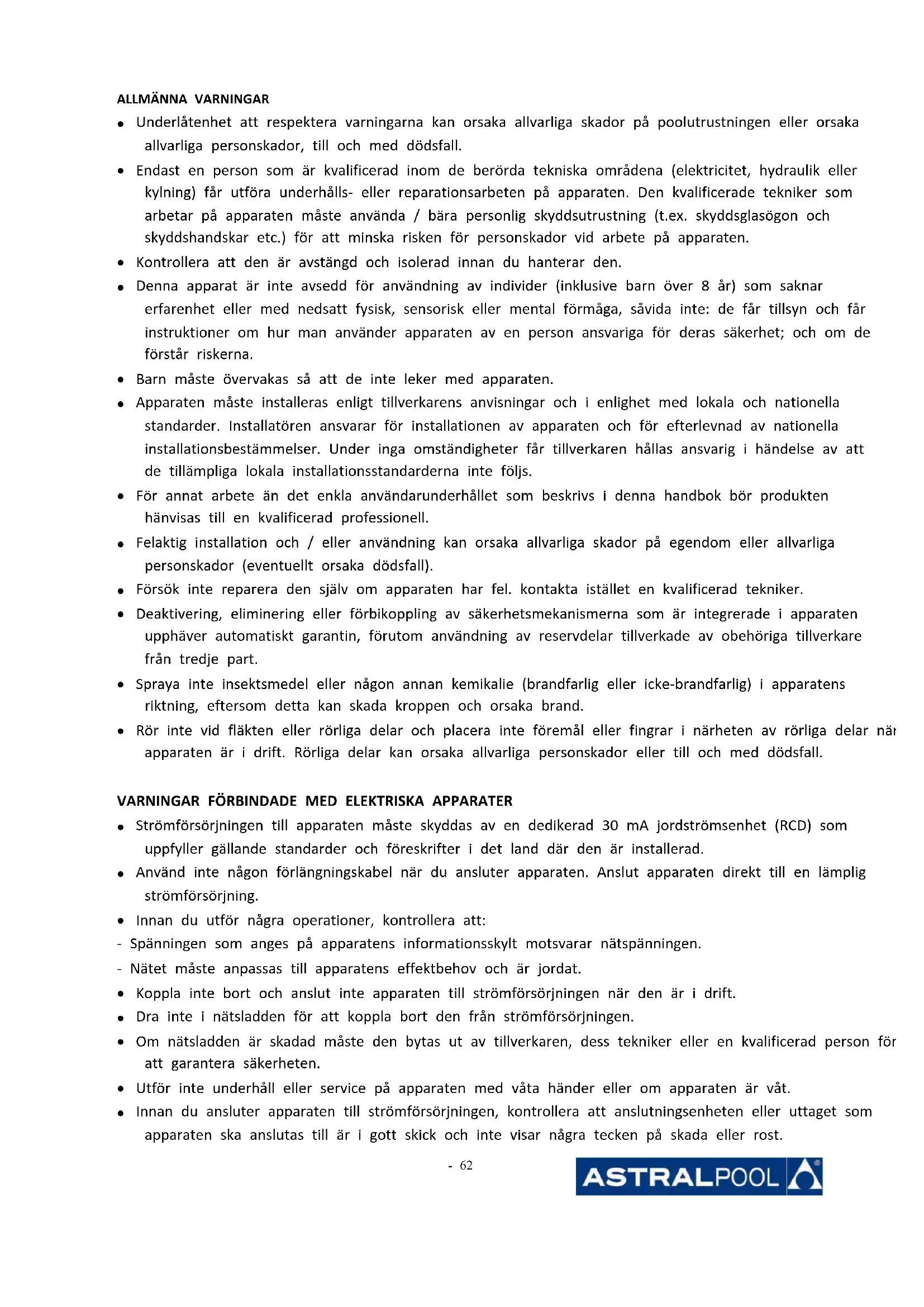

ALLMÄNNA VARNINGAR

• Underlåtenhet att respektera varningarna kan orsaka allvarliga skador på poolutrustningen eller orsaka allvarliga personskador, till och med dödsfall.
• Endast en person som är kvalificerad inom de berörda tekniska områdena (elektricitet, hydraulik eller kylning) får utföra underhålls- eller reparationsarbeten på apparaten. Den kvalificerade tekniker som arbetar på apparaten måste använda / bära personlig skyddsutrustning (t.ex. skyddsglasögon och skyddshandskar etc.) för att minska risken för personskador vid arbete på apparaten.
• Kontrollera att den är avstängd och isolerad innan du hanterar den.
• Denna apparat är inte avsedd för användning av individer (inklusive barn över 8 år) som saknar erfarenhet eller med nedsatt fysisk, sensorisk eller mental förmåga, såvida inte: de får tillsyn och får instruktioner om hur man använder apparaten av en person ansvariga för deras säkerhet; och om de förstår riskerna.
• Barn måste övervakas så att de inte leker med apparaten.
• Apparaten måste installeras enligt tillverkarens anvisningar och i enlighet med lokala och nationella standarder. Installatören ansvarar för installationen av apparaten och för efterlevnad av nationella installationsbestämmelser. Under inga omständigheter får tillverkaren hållas ansvarig i händelse av att de tillämpliga lokala installationsstandarderna inte följs.
• För annat arbete än det enkla användarunderhållet som beskrivs i denna handbok bör produkten hänvisas till en kvalificerad professionell.
• Felaktig installation och / eller användning kan orsaka allvarliga skador på egendom eller allvarliga personskador (eventuellt orsaka dödsfall).
• Försök inte reparera den själv om apparaten har fel. kontakta istället en kvalificerad tekniker.
• Deaktivering, eliminering eller förbikoppling av säkerhetsmekanismerna som är integrerade i apparaten upphäver automatiskt garantin, förutom användning av reservdelar tillverkade av obehöriga tillverkare från tredje part.
• Spraya inte insektsmedel eller någon annan kemikalie (brandfarlig eller icke-brandfarlig) i apparatens riktning, eftersom detta kan skada kroppen och orsaka brand.
• Rör inte vid fläkten eller rörliga delar och placera inte föremål eller fingrar i närheten av rörliga delar näär apparaten är i drift. Rörliga delar kan orsaka allvarliga personskador eller till och med dödsfall.

VARNINGAR FÖRBINDADE MED ELEKTRISKA APPARATER

• Strömförsörjningen till apparaten måste skyddas av en dedikerad 30 mA jordströmsenhet (RCD) som uppfyller gällande standarder och föreskrifter i det land där den är installerad.
• Använd inte någon förlängningskabel när du ansluter apparaten. Anslut apparaten direkt till en lämplig strömförsörjning.
• Innan du utför några operationer, kontrollera att:
• Spänningen som anges på apparatens informationsskylt motsvarar nätspänningen.
• Nätet måste anpassas till apparatens effektbehov och är jordat.
• Koppla inte bort och anslut inte apparaten till strömförsörjningen när den är i drift.
• Dra inte i nätsladden för att koppla bort den från strömförsörjningen.
• Om nätsladden är skadad måste den bytas ut av tillverkaren, dess tekniker eller en kvalificerad person för att garantera säkerheten.
• Utför inte underhåll eller service på apparaten med våta händer eller om apparaten är våt.

• Innan du ansluter apparaten till strömförsörjningen, kontrollera att anslutningsenheten eller uttaget som apparaten ska anslutas till är i gott skick och inte visar några tecken på skada eller rost.

• Vid stormigt väder, koppla bort apparaten från strömförsörjningen för att förhindra att den drabbas av blixtnedslag.

• Sänk inte ner apparaten i vatten eller lera.

VARNINGAR FÖR APPARATER SOM INNEHÅLLER KÖLEMEDEL R32

• R32 köldmedium klassificeras under kategori A2L som lätt brandfarligt.
• Släpp inte ut R32-vätska i atmosfären. Dessa är fluorerade växthusgaser, täckta av Kyotoprotokollet, med en global uppvärmningspotential (GWP) på 675 (europeisk förordning EU 517/2014).
• Apparaten måste förvaras på ett väl ventilerat ställe bort från alla antändningskällor.
• Installera enheten utomhus. Installera inte enheten inomhus eller på en sluten och icke-ventilerad utomhusplats.
• Använd inte andra medel för att påskynda avfrostnings- eller rengöringsprocessen än de som rekommenderas av tillverkaren.
• Apparaten måste förvaras i ett rum utan någon permanent antändningskälla (som öppen eld, gasapparat eller drift av elektrisk uppvärmning).
• Perforera eller förbränn inte.
• Observera att R32-köldmedium kan ge en viss lukt.
• För att följa gällande standarder och föreskrifter när det gäller miljö och installation, särskilt fransk förordning nr 2015-1790 och / eller europeisk förordning EU 517/2014, måste ett läckagetest utföras på kylkretsen minst en gång om året. Denna åtgård måste utföras av en specialist som är certifierad för att testa kylapparater.
• Förvara bildskärmskontrollen på ett torrt område eller stäng isoleringsskyddet väl för att skydda bildskärmskontrollen från att skadas av fukt.

INSTALLATION OCH UNDERHÅLL

• Apparaten får inte installeras nära brännbara material eller luftkanalens inlopp i en angränsande byggnad.
• Vid vissa apparater är det viktigt att montera ett tillbehör av typen "skyddsnät" om enheten är installerad i ett område med okontrollerad åtkomst.
• Under installation, felsökning och underhåll får rör inte användas som steg: röret kan gå sönder under vikten, spilla köldmedium och eventuellt orsaka allvarliga brännskador.
• Vid service på apparaten måste värmeöverföringsvätskans sammansättning och tillstånd kontrolleras, samt att det inte finns några spår av köldmedium.
• Under det årliga tätningstestet i enlighet med tillämplig lagstiftning måste hög- och lågtrycksomkopplarna kontrolleras för att säkerställa att de sitter ordentligt fast i köldmediekretsen och att de bryter av den elektriska kretsen när de utlöses.
• Se till att det inte finns några spår av korrosion eller olja runt kylkomponenterna under underhållsarbete.
• Innan du börjar arbeta med kylkretsen, stäng av apparaten och vänta några minuter innan du installerar temperatur- och tryckgivarna. Vissa element som kompressor och rör kan nå temperaturer över 100 ° C och höga tryck med därmed risk för allvarliga brännskador.
• Låt eller svetsa inte röret om det finns köldmedium inuti maskinen. Ladda inte gasen i ett trångt utrymme.

UNDERHÅLL: VARNINGAR FÖR APPARATER SOM INNEHÅLL R32 KYLSKÅP

Areaskontroll

- Innan du börjar arbeta med system som innehåller brandfarliga köldmedier måste säkerhetskontroller utföras för att garantera en minimal antändningsrisk.

Arbetsförfarande

- Arbetet måste utföras enligt ett kontrollerat förfarande för att minska riskerna med att släppa ut brandfarlig gas eller ånga under arbetet.

Allmänt arbetsområde

- All underhållspersonal och annan personal som arbetar i omgivningen måste göras medveten om det utförda arbetet. Arbete som utförs i slutna utrymmen måste undvikas.

Kontrollera om det finns köldmedium

- Området måste analyseras med en lämplig köldmediedetektor före och under arbetet så att tekniker informeras om förekomsten av en potentiellt giftig eller brandfarlig atmosfär. Kontrollera att den använda läcksökningsutrustningen är lämplig för användning med alla berörda köldmedier, dvs. att den inte orsakar en gnista, är korrekt isolerad eller är helt säker.

Kontrollera om det finns en brandsläckare

- Om arbete måste utföras på kylutrustningen eller någon del som hör samman med den vid en viss temperatur, måste lämpliga brandsläckningsmedel vara inom räckhåll. Placera en torrkemisk brandsläckare eller CO2-brandsläckare nära arbetsområdet.

Ingen antändningskälla

- Ingen person som utför arbete på ett kylsystem med exponering av rörledningarna får använda någon antändningskälla som kan orsaka brand eller explosionsrisk. Alla möjliga antändningskällor, i synnerhet cigaretter, får inte komma in i en tillräcklig omkrets av installationen, reparationen, avlägsnandet eller bortskaffningsplatsen, i händelse av att köldmedium kan släppas ut i omgivningen. Innan arbetet påbörjas måste området kring utrustningen undersökas för att kontrollera om det finns risk för brand eller antändning. Skyltar "Ingen rökning" måste visas.

Områdesventilation

- Innan du går åt enheten på något sätt i syfte att utföra underhållsuppgifter, kontrollera att området är öppet och väl ventilerat. Lämplig ventilation måste tillhandahållas under hela underhållsuppgiften så att alla köldmedier som kan släppas ut i atmosfären sprids säkert.

Kontroll av kylutrustning

• Tillverkarens rekommendationer när det gäller skötsel och underhåll måste alltid följas. När du byter ut elektriska komponenter ska du kontrollera att komponenter som används är av samma typ och kategori som de som rekommenderas / godkänns av tillverkaren. Om du är osäker, kontakta tillverkarens tekniska avdelning för hjälp.
• Följande kontroller måste tillämpas på anläggningar som använder brandfarliga köldmedier:

-märkena på utrustningen måste förbli synliga och läsbara, alla oläsliga märken eller tecken måste rättas till; -slangarna eller komponenterna i kylkretsen är installerade i ett läge där det är osannolikt att de utsätts för något ämne som kan korrodera komponenterna som innehåller köldmedium, såvida inte komponenterna är gjorda av material som vanligtvis är korrosionsskyddade eller korrekt skyddade från sådana korrosion.

Elektrisk komponentkontroll

- Reparation och underhåll av elektriska komponenter måste inkludera inledande säkerhetskontroller och procedurer för komponentinspektion. Om en defekt uppstår som kan äventyra säkerheten får ingen strömförsörjning anslutas till kretsen förrän problemet har lösts helt. Om felet inte kan åtgärdas

omedelbart och om underhållsarbetet måste fortsätta måste en lämplig tillfällig lösning hittas. Detta måste rapporteras till utrustningens ägare så att alla berörda personer informeras.

- Reparation och underhåll av elektriska komponenter måste innehålla följande inledande säkerhetskontroller:

-kondensatorerna är urladdade: detta måste utföras på ett säkert sätt för att förhindra alla antändningsrisker.

- ingen elektrisk komponent eller strömförande ledningar exponeras under laddning, översyn eller tömning av systemet;

-systemet måste vara jordat hela tiden.

Reparation av isolerade komponenter

• Vid reparation av isolerade komponenter måste alla strömkällor kopplas bort från den utrustning som arbetet utförs innan isoleringskåpan tas bort etc. Om utrustningen måste dras under underhållsarbeten måste en läcksökare kontinuerligt övervaka läckage vid den mest kritiska punkten för att rapportera alla potentiellt farliga situationer.
• Särskild uppmärksamhet måste ägnas åt följande punkter för att säkerställa att höljet inte förändras när det utförs arbete på de elektriska komponenterna så att det påverkar skyddsklassificeringen. Detta inkluderar skadade ledningar, ett alltför stort antal anslutningar, terminaler som inte uppfyller originalspecifikationerna, skadade tätningar, felaktig installation av kabelförskruvningar etc.
• Se till att apparaten sitter ordentligt fast.
• Se till att tätningarna eller isoleringsmaterialen inte försämras så att de inte längre hindrar en brandfarlig atmosfär från att tränga in i kretsen. Reservdelar måste överensstämma med tillverkarens specifikationer.

Reparation av egensäkra komponenter

• Använd inte permanent elektrisk kapacitans eller induktionsladdning på kretsen utan att kontrollera att
• den inte överskrider den tillåtna spänningen och intensiteten för utrustningen som används.
• Typiskt säkra komponenter är de enda typerna som arbete kan utföras i närvaro av en brandfarlig atmosfär när de är levande. Testapparaten måste falla under en lämplig klassificering.
• Byt endast ut komponenter med delar som anges av tillverkaren. Andra delar kan orsaka att köldmediet läcker ut och antänds i atmosfären.

Kabeldragning

- Kontrollera att ledningarna inte visar några tecken på slitage, korrosion, högt tryck, vibrationer, skäreggar eller andra skadliga miljöeffekter. Kontrollen måste också ta hänsyn till effekterna av åldrande eller kontinuerliga vibrationer orsakade av källor som kompressorer eller fläktar.

Detektering av brandfarligt köldmedium

• Under inga omständigheter får potentiella antändningskällor användas för att söka efter eller upptäcka köldmedieläckage. En halogenbrännare (eller någon annan detektor som använder öppen eld) får inte användas.
• Följande läckagedetekteringsmetoder anses vara acceptabla för alla kylsystem.
• Elektroniska läckagedetektorer kan användas för att upptäcka köldmedieläckage. i fallet med brandfarliga köldmedier kanske känslighetsnivån inte är lämplig eller omkalibrering kan vara nödvändig.

(Detekteringsutrustningen måste kalibreras i ett område utan köldmedium). Kontrollera att detektorn inte är en potentiell antändningskälla och är lämplig för det använda köldmediet.

Läckagedetekteringsutrustningen måste justeras till en procentandel av köldmediets LFL och måste

kalibreras enligt det använda köldmediet. Lämplig gasprocent (högst 25%) måste bekräftas.

• Läckagedetekteringsvätskor är också lämpliga för användning med de flesta köldmedier, men användning av tvättmedel som innehåller klor måste undvikas eftersom det kan reagera med köldmediet och orsaka korrosion på kopparrören.
• Om det finns misstänkt läckage måste alla öppna lågor avlägsnas / släckas.
• Om ett köldmedieläckage upptäcks och kräver lödning måste hela mängden köldmedium avlägsnas från systemet eller isoleras (genom avstängningsventiler) i en del av systemet som ligger utanför läckaget.

Borttagning och urladdning

• När du går in i kylkretsen för att utföra reparationer eller av någon annan anledning måste konventionella procedurer användas. För brännbara köldmedier måste dock rekommendationerna följas för att ta hänsyn till produktens brandfarlighet. Följande procedur måste följas:
  • Ta bort köldmediet.
• spola kretsen med en inert gas (valfritt för A2L);
  • dränering (valfritt för A2L);
• spola med en inert gas (valfritt för A2L);
• öppna kretsen genom skärning eller lödning.
• Köldmediet måste laddas i lämpliga återvinningscylindrar. För apparater som innehåller andra brandfarliga köldmedier än A2L-kylmedel måste systemet blåsas med syrefritt kväve för att göra apparaten lämplig för mottagning av brandfarliga köldmedier. Du kan behöva upprepa denna process flera gånger. Tryckluft eller syre får inte användas för att rensa kylsystem.

Lastningsprocedurer

• Kontrollera att vakuumpumpens utlopp inte finns i närheten av någon potentiell antändningskälla och att det finns ventilation.
• Förutom konventionella laddningsförfaranden gäller följande krav.
• Kontrollera att det inte finns någon risk för korskontaminering mellan de olika köldmedierna när du använder laddningsutrustning. Slangar eller ledningar måste vara så korta som möjligt för att minska mängden köldmedium som finns däri.
• Cylindrar måste hållas i lämplig position, i enlighet med instruktionerna.
• Kontrollera att kylsystemet är jordat innan systemet laddas med köldmedium.
• Märk systemet när laddningen är klar (om detta inte redan är fallet).
• Var noga med att inte överfylla kylsystemet.
• Innan du laddar systemet ska du genomföra ett trycktest med en lämplig spolgas. Systemet måste undersökas för att säkerställa att det inte finns några läckor efter laddningen och före idrifttagning. Ett uppföljningsläckagetest måste utföras innan du lämnar platsen.

Demontering

- Innan demonteringen måste teknikern bekanta sig med utrustningen och dess specifikationer. Vi rekommenderar starkt att alla köldmedier återvinns noggrant. Innan detta måste olja och köldmedieprover tas om analyser ska utföras innan någon annan användning av det utvunna köldmediet. Kontrollera om det finns en strömförsörjning innan du börjar arbeta.

1. Bekanta dig med utrustningen och hur den fungerar.
2. Isolera systemet elektriskt.
3. Innan du börjar arbeta, kontrollera följande punkter:

-mekanisk hanteringsutrustning finns tillgänglig om det behövs för att hantera kylmedelscylindrarna;

-all personlig skyddsutrustning finns tillgänglig och används korrekt;

-återhämtningsprocessen följs hela tiden av en medveten person;

-återvinningscylindrarna och utrustningen överensstämmer med relevanta standarder.

1. Töm kylsystemet om möjligt.
2. Om ett vakuum inte kan skapas, installera ett grenrör för att kunna ta bort köldmediet från olika platser i systemet.
3. Se till att cylindern är placerad på vägen innan du startar återställningsoperationer.
4. Starta återställningsenheten och använd enligt instruktionerna.
   5 .Fyll inte cylindrarna för mycket (högst 80% av volymen måste fyllas med vätska).
5. Överskrid inte cylinderns maximala arbetstryck, inte ens tillfälligt.
6. När cylindrarna har fyllts korrekt och processen är klar, kontrollera att cylindrarna och utrustningen snabbt tas bort från platsen och att de alternativa avstängningsventilerna på utrustningen är stängda.
7. Det återvunna köldmediet får inte laddas i ett annat kylsystem om det inte har rengjorts och inspekterats

FELSÖKNING

• All lödning måste utföras av kvalificerad hårdvara.
• Ersättningsrör måste alltid tillverkas av koppar i enlighet med standarden NF EN 12735-1.
• Läckagedetektering; trycktest:

-använd aldrig syre eller torr luft, risk för brand eller explosion,

-använd torrt kväve eller den blandning av kväve och köldmedium som anges på informationsskylten,

-testtrycket för både hög- och lågtryckskretsarna får inte överstiga 42 bar i de fall apparaten är utrustad med en tryckmätare som tillval.

• Högtryckskretsrören är gjorda av koppar och har en diameter som är lika med eller större än 1"5 / 8. E certifikat enligt §2.1 i enlighet med standarden NF EN 10204 måste begäras från leverantören och arkiveras i installationens tekniska fil.
• Tekniska data i förhållande till säkerhetskraven i de olika tillämpliga direktiven anges på informationsskylten. All denna information måste registreras i apparatens installationsmanual, som måste förvaras i den tekniska filen: modell, kod, serienummer, högsta och lägsta OT, OP, tillverkningsår, CE-märkning, tillverkarens adress, köldmedium och vikt, elektrisk parametrar, termodynamisk och akustisk prestanda.

MÄRKNING

• Utrustningen måste märkas för att specificera att den är ur funktion och att köldmediet har tömts ut.
• etiketten måste vara daterad och signerad.
• För apparater som innehåller ett brandfarligt köldmedium, kontrollera att etiketterna är placerade på utrustningen och att det innehåller ett brandfarligt köldmedium.

ÅTERHÄMTNING

• Vid tömning av köldmediet för underhåll eller avveckling bör bästa praxis följas för att säkert tömma allt köldmedium.

• När du överför köldmedium till en cylinder, se till att du använder en återvinningscylinder som är kompatibel med köldmediet. Se till att det finns rätt antal cylindrar för att återvinna allt köldmedium. Alla använda cylindrar måste vara avsedda för återvinning av köldmedium och måste märkas för detta specifika köldmedium. Cylindrarna måste vara utrustade med en vakuumventil och en stoppluckä i gott skick. Tomma uppsamlingscylindrar dräneras och kyls, om möjligt, före återvinning.

• Återvinningsutrustningen måste vara i gott skick, instruktionerna för att använda utrustningen måste vara inom räckhåll och utrustningen måste vara kompatibel för användning med det aktuella köldmediet, inklusive, i förekommande fall, ett brandfarligt köldmedium. Dessutom måste en uppsättning kalibrerade vågar vara tillgängliga och i gott skick. Rörledningarna måste vara färdiga, inte ha några läckage eller frånkopplade kontakter och måste vara i gott skick. Innan du använder återvinningsenheten, kontrollera att den är i gott skick, att den har varit väl underhållen och att tillhörande elektriska komponenter är förseglade för att förhindra brandrisk om kylmediet släpps ut. Om du är osäker, kontakta tillverkaren.

• Det återvunna köldmediet måste skickas till kylmedelsleverantören i dess återvinningscylinder med en avfallsöverföringsnot. Blanda inte olika köldmedier i återvinningsenheterna, och särskilt inte i cylindrarna.
• Om kompressorn har tagits bort eller om olja från kompressorn har tömts, kontrollera att köldmediet har tagits bort helt för att förhindra att det blandas med smörjmedlet. Tömningsprocessen måste utföras innan kompressorn returneras till leverantören. Endast den elektriska värmaren i kompressorhuset kan användas för att påskynda denna process. Denna operation kan utföras säkert när alla vätskor i systemet har tömts ut.

ÅTERVINNING

Denna symbol krävs enligt det europeiska direktivet 2012/19 / EU (direktiv om avfall som är elektrisk och elektronisk utrustning) och innebär att din apparat inte får kastas i en vanlig soptunna. Det kommer att samlas in selektivt för återanvändning, återvinning eller transformation. Om den innehåller några ämnen som kan vara skadliga för miljön kommer dessa att elimineras eller neutraliseras.

Kontakta återförsäljaren för information om återvinning.

Användar- och servicehandbok

Poolvärmepump

PRO ELYO TOUCH

INDEX

1. Beskrivning
2. Transportinformation
3. Specifikationer
4. Tillbehör och alternativ
5. Plats och anslutning
6. Elektriska ledningar
7. Start av värmepumpen
8. Felsökning

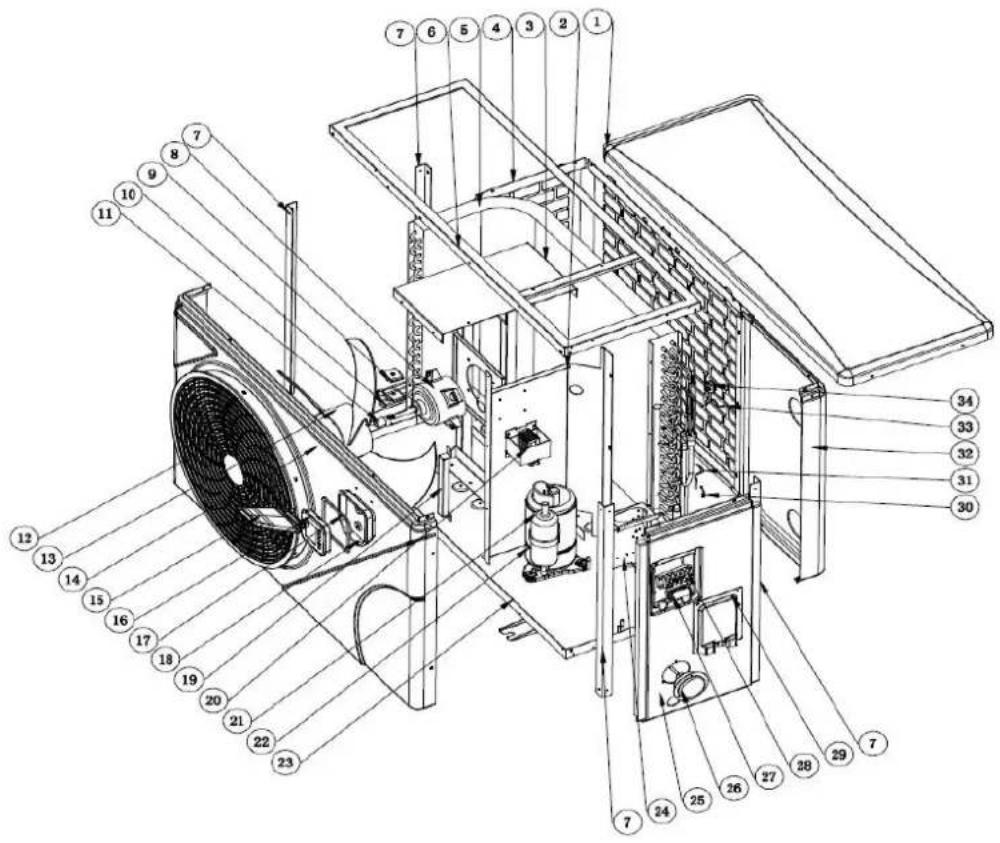

9. Exploderat diagram
10. Underhåll

Tack för att du använder PRO ELYO TOUCH poolvärmepump för din pooluppvärmning, den värmer upp ditt poolvatten och håller konstant temperatur när luftens omgivningstemperatur är -20 °Fill 50

OBS: Denna bruksanvisning innehåller all nödvändig information vid användning och

• Installatören måste läsa bruksanvisningen och följa noggrant instruktionerna vid genomförandet och underhållet.
• Underlåtenhet att respektera varningarna kan orsaka allvarlig skada på poolutrustningen eller orsaka allvarliga personskador, till och med dödsfall.
• Installatören ansvarar för installationen av produkten och bör följa tillverkarens anvisningar och de föreskrifter som gäller. Felaktig installation upphäver garantin.
• Tillverkaren avvisar allt ansvar för skador som orsakats av tredje part, föremålsintrång och för fel på grund av installationen som inte följer de manuella riktlinjerna. All användning som inte är som avsedd av tillverkaren upphäver garantin.
  Håll och skicka dessa dokument för senare visning under hela maskinens livslängd.

1.1 Ingår i din värmepump

• Vattenanslutningsenhet 50 mm (st: 2)
• Användar- och servicehandbok
• Reduceranslutning
• Vinteröverdrag
• Vibrationsdämpande bas (st: 4)

1.2 Dimensioner (mm)

Model: 74166

1. Beskrivning

Models: 74167/74168/74169

1. Beskrivning

Models: 74170/74171

1103 196.5 695 211.5

873.4 600 111.5 26.5 420

127.5 407 417.4 454

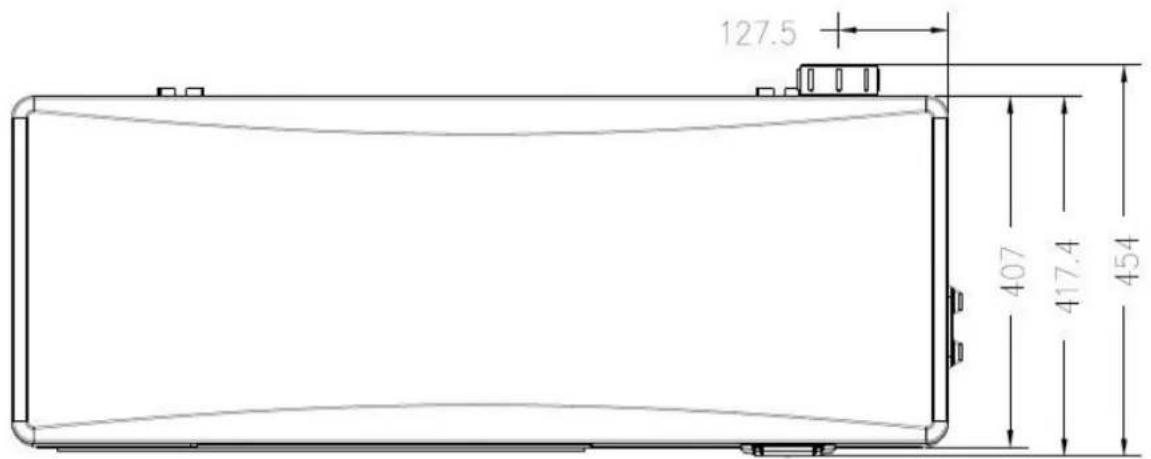

1. Beskrivning

Models: 74172/74173/74174/74175

För transporten är värmepumparna fixerade på pallen och täckta med en kartong.

För att skydda mot skador måste värmepumpen överföras i förpackningen.

Det är adressatens ansvar att meddela eventuella skador som uppkommit under leveransen inom 48 timmar. Inget ansvar kan tas när enheten har undertecknats för.

2.2 Lagerråd

* Lageret ska vara ljust, rymligt, öppet, väl ventilerat, ha ventilationsutrustning och ingen brandkälla.

* Värmepumpar måste lagras och överföras i vertikal position i originalförpackningen. Om så inte är fallet kan den inte användas förrän en minimiperiod på 24H har gått innan enheten kan vara påslagen.

FÖRBJUDEN

2.3 Överför till den slutliga positionen

* Under uppackningen av produkten och överföringen från pallen till den slutliga installationsplatsen är det nödvändigt att hålla värmepumpen i vertikal position.

* Rökning och användning av lågor är förbjudna nära R32-maskinen.

* Vattenanslutning ska inte användas som bärande handtag. Tillverkaren tar inte ansvaret vid skador på vattenledningarna.

3. Specifikationer

Tekniska data PRO ELYO TOUCH poolvärmepumpar

Modell	PET-08	PET-10	PET-13	PET-15
Artikelnummer	74166	74167	74168	74169
Luft 28 °C, vatten 28 °C, luftfuktighet 80% (max-min hastighet)
Värmekapacitet	8,50 - 3,1 kW	10,5 - 2,3 kW	13,5 - 3 kW	15,9 - 3 kW
Energiförbrukning	1,5 - 0,2 kW	1,7 - 0,15 kW	2,2 - 0,2 kW	2,6 - 0,2 kW
COP	5,8 - 15	6,2 - 16	6,2 - 16	6 - 16
Luft 15 °C, vatten 26 °C, luftfuktighet 70% (max-min hastighet)
Värmekapacitet	6,0 - 2,5 kW	7,5 - 2 kW	9,0 - 2 kW	11,0 - 2,5 kW
Energiförbrukning	1,4 - 0,3 kW	1,75 - 0,25 kW	2,0 - 0,25 kW	2,5 - 0,3 kW
COP	4,5 - 8	4,5 - 8	4,5 - 8	4,5 - 8
Volt	220-240V / 1N~ / 50Hz	220-240V / 1N~ / 50Hz	220-240V / 1N~ / 50Hz	220-240V / 1N~ / 50Hz
Märkström	4,6A	5,9A	7,2A	9,2A
Minsta försäkring	7A	9A	11A	14A
Rekommenderat vattenflöde	4m3/h	5m3/h	6m3/h	7m3/h
Vattenanslutning	50mm	50mm	50mm	50mm
Ljudnivå (1m)	38-51dB(A)	39-52dB(A)	40-52dB(A)	40-54dB(A)
Skyddsklassificering	IPX4	IPX4	IPX4	IPX4
Maximalt tillåtet tryck	4,2MPa	4,2MPa	4,2MPa	4,2MPa
Kylmedel	R32	R32	R32	R32
Köldmediummängd	0,65Kg	0,7Kg	1Kg	1,1Kg
GWP	675	675	675	675
CO2-ekvivalent	0,44t	0,48t	0,68t	0,74t
Nettovikt/Bruttovikt	60-72Kg	72-77Kg	77-82Kg	82-87Kg

3. Specifikationer

Tekniska data PRO ELYO TOUCH poolvärmepumpar

Modell	PET-19	PET-25	PET-30	PET-35
Artikelnummer	74170	74171	74172	74173
Luft 28 °C, vatten 28 °C, luftfuktighet 80% (max-min hastighet)
Värmekapacitet	19,8- 3,8 kW	25,5 - 4,7 kW	30,0 - 6 kW	35 - 8 kW
Energiförbrukning	3,3 - 0,25 kW	4,2 - 0,3 kW	5 - 0,35 kW	5,9 - 0,5 kW
COP	6 - 16	6 - 16	6 - 16	6 - 16
Luft 15 °C, vatten 26 °C, luftfuktighet 70% (max-min hastighet)
Värmekapacitet	13 - 3 kW	17 - 4 kW	21,0 - 5,5 kW	25,0 - 5,5 kW
Energiförbrukning	2,9 - 0,4 kW	3,9 - 0,5 kW	4,6 - 0,7 kW	5,4 - 0,7 kW
COP	4,5 - 8	4,5 - 8	4,5 - 8	4,5 - 8
Volt	220-240V / 1N~ / 50Hz	220-240V / 1N~ / 50Hz	220-240V / 1N~ / 50Hz	220-240V / 1N~ / 50Hz
Märkström	10,5A	13,2A	17A	22,9A
Minsta försäkring	16A	20A	26A	34A
Rekommenderat vattenflöde	8m3/h	10m3/h	13m3/h	13m3/h
Vattenanslutning	50mm	50mm	50mm	50mm
Ljudnivå (1m)	40-54dB(A)	41-56dB(A)	42-60dB(A)	42-60dB(A)
Skyddsklassificering	IPX4	IPX4	IPX4	IPX4
Maximalt tillåtet tryck	4,2MPa	4,2MPa	4,2MPa	4,2MPa
Kylmedel	R32	R32	R32	R32
Köldmediummängd	1,5Kg	1,9Kg	2.2Kg	2,6Kg
GWP	675	675	675	675
CO2-ekvivalent	1,01t	1,28t	1,49t	1,76t
Nettovikt/Bruttovikt	106-121Kg	125-143Kg	138-156Kg	140-158Kg

3. Specifikationer

Tekniska data PRO ELYO TOUCH poolvärmepumpar

Modell	PET-30T	PET-35T
Artikelnummer	74174	74175
Luft 28 °C, vatten 28 °C, luftfuktighet 80% (max-min hastighet)
Värmekapacitet	30,0 - 6 kW	35 - 8 kW
Energiförbrukning	5 - 0,35 kW	5,9 - 0,5 kW
COP	6 - 16	6 - 16
Luft 15 °C, vatten 26 °C, luftfuktighet 70% (max-min hastighet)
Värmekapacitet	21,0 - 5,5 kW	25,0 - 5,5 kW
Energiförbrukning	4,6 - 0,7 kW	5,4 - 0,7 kW
COP	4,5 - 8	4,5 - 8
Volt	380-400V / 3N~ / 50Hz	380-400V / 3N~ / 50Hz
Märkström	7A	8,4A
Minsta försäkring	10,5A	13A
Rekommenderat vattenflöde	13m3/h	13m3/h
Vattenanslutning	50mm	50mm
Ljudnivå (1m)	42-60dB(A)	42-60dB(A)
Skyddsklassificering	IPX4	IPX4
Maximalt tillåtet tryck	4,2MPa	4,2MPa
Kylmedel	R410A	R410A
Köldmediummängd	3,8Kg	4Kg
GWP	2088	2088
CO2-ekvivalent	7,94t	8,36t
Nettovikt/Bruttovikt	138-156Kg	140-158Kg

4. Tillbehör och alternativ

4.1 tillbehör lista

Anti-vibrationsbas, 4st	Dräneringsmunstycke, 2st	Vinteröverdrag, 1 st
Modbus signalkabel, 1 st	Vattenanslutningsenhet, 2 uppsättningar

4.2 By-Pass Kit (medföljer ej)

By-Pass Kit är det viktigaste tillbehöret för installationen av din värmepump, det är också ett verktyg för att optimera uppvärmningen av vattnet. Ventilerna möjliggör ett optimalt flöde av vatten med hjälp av en manometer för att säkerställa optimerad drift av kompressorn, se avsnitt 5.6 kontroller av trycket.

		Anti-vibrations bas1. Taut de 4 antivibrationsbaser2. Sätt dem en efter en påbotten av maskinen som påbilden.
		Dräneringsmunstycke1.Installera dräneringsmunstyckeunder bottenpanelen2. Anslut med ett vattenrör för attömma vattnet.Obs! Lyft värmepumpen för attinstallera munstycket. vänd aldrigvärmepumpen, det kanskada kompressorn.
		Anslutning för vatteninloppoch utlopp1. Installera de två fogarnasom bilden visar2. Skruva fast dem påvatteninlopps- ochutloppsanslutningen

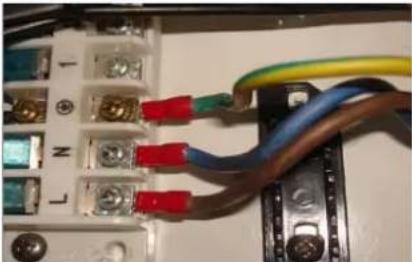

		Kabelanslutning1.Öppna locket på kopplingsboxen (markerad röd) på maskinens sida2.Anslut kablarna i rätt terminalenligt det elektriska diagrammet.
		Kabeldragning för filtreringspump(torr kontakt)1.Öppna locket på kopplingsboxen (markerad röd) på maskinens sida2.Anslut kablarna i rätt terminalenligt det elektriska diagrammet.

5. Plats och anslutning

UPPMÄRKSAMHET:

Följ följande regler när du installerar värmepumpen:

1. Tillsats av kemikalier måste ske i rörledningarna som ligger nedströms värmepumpen.
2. Håll alltid värmepumpen upprätt. Om enheten har hållits i en vinkel, vänta minst 24 timmar innan du slår på nätet till värmepumpen.

5.1 Värmepumpens placering

Enheten fungerar ordentligt på vilken plats du vill så länge som följande tre saker finns:

1. Frisk luft
2. Elektricitet
3. Poolfilter

Enheten kan installeras på nästan alla utomhusplatser så länge som de angivna "minsta avståndet" till andra objekt bibehålls (se skiss nedan). Vänligen kontakta din installatör för installation av värmepumpen. Installation i ett blåsigt läge är inte något problem alls, till skillnad från situationen med en gasvärmare (inklusive pilotflamproblem).

UPPMÄRKSAMHET:

1. Installera aldrig enheten i ett slutet rum med en begränsad luftvolym där luften som släpps ut från enheten kommer att återanvändas eller nära buskar som kan blockera luftintaget. Sådana platser försämrar den kontinuerliga tillförseln av frisk luft, vilket resulterar i minskad effektivitet och möjligen förhindrar tillräcklig värmeeffekt.
2. När apparaten installeras och skyddas av en jordfelsbrytare (RCD) med en maximal strömstyrka på 30mA bör den installeras på ett avständ av minst 2 meter från poolens kant. Om ingen jordfelsbrytare är installerad med apparaten bör den installeras på ett avständ av minst 3.5 meter från poolkanten.

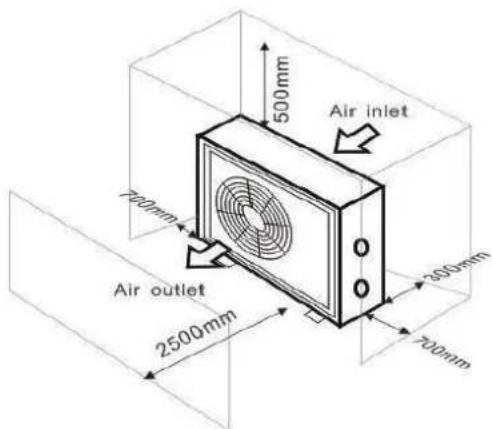

Air inlet 500mm 700mm Air outlet 2500mm 800mm 700mm

5. Plats och anslutning

Obs! Om automatisk doseringsutrustning för klor och surhet (pH) används är det viktigt att skydda värmepumpen mot alltför höga kemiska koncentrationer som kan korrodera värmeväxlaren. Av denna anledning måste sådan utrustning alltid monteras i rörledningarna på värmepumpens nedströms sida, oc rekommenderas att installera en backventil för att förhindra omvänd flöde i frånvaro av vattencirkulation Skador på värmepumpen på grund av att denna instruktion inte följs täcks inte av garantin.

5. Plats och anslutning

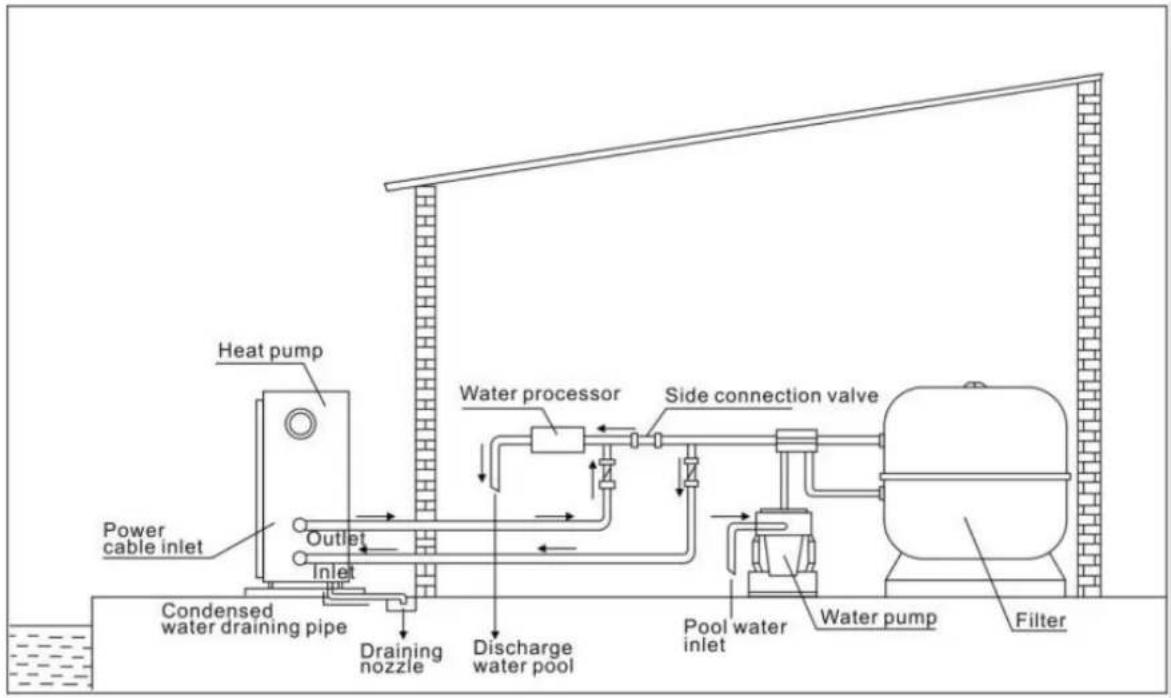

5.3 Typiskt arrangemang

Obs! Detta arrangemang är endast ett illustrativt exempel.

NOTE

Fabriken levererar endast värmepumpen. Alla andra komponenter, inklusive förbikoppl det behövs, måste tillhandahållas av användaren eller installatören.

UPPMÄRKSAMHET:

För att värma upp vattnet i poolen (eller badtunnan) måste filterpumpen gå för att få vattnet att cirkulera genom värmepumpen. Värmepumpen startar inte om vattnet inte cirkulerar.

5. Plats och anslutning

5.4 Initial drift

När alla anslutningar har gjorts och kontrollerats, utför följande procedur:

1. Sätt på filterpumpen. Kontrollera om det finns läckor och kontrollera att det rinner vatten från och till poolen.

1. Anslut strömmen till värmepumpen och tryck på På / Av-knappen på den elektroniska kontrollpanelen. Enheten tartar efter tidsfördröjningen.
2. Efter några minuter, kontrollera om luften som blåser ut från enheten är svalare.
3. När filterpumpen stängs av, bör enheten också stängas av automatiskt, om inte, justera sedan flödesbrytaren.
4. Låt värmepumpen och filtreringspumpen gå 24 timmar om dygnet tills önskad vattentemperatur uppnås. Värmepumpen slutar gå vid denna punkt + 1 ° C. Därefter startar den om automatiskt (så länge som filtreringspumpen är igång) när simbassängens vattentemperatur sjunker 1 grad under den inställda temperaturen (till exempel om du ställer in temperaturen 28 ° C, kommer värmepumpen att stanna när temperatur vid 29 ° C. Medan den startar om när vattentemperaturen ner till 27 ° C)

Beroende på den ursprungliga vattentemperaturen i poolen och lufttemperaturen kan det ta flera dagar att värma upp vattnet till önskad temperatur. Ett bra poolöverdrag kan dramatiskt minska den tid som krävs.

Vattenflödesbrytare:

Den är utrustad med en flödesbrytare för att skydda HP-enheten som kör med tillräcklig vattenflöde. Den slås på när poolpumpen går och stängs av när pumpen stängs av.

Tidsfördröjning - Värmepumpen har en inbyggd 3-minuters startfördröjning för att skydda kretsarna och undvika alltför stort kontaktslitage. Enheten startar om automatiskt efter att denna tidsfördröjning löper ut. Även ett kort strömavbrott kommer att utlösa denna tidsfördröjning och förhindra att enheten startar omedelbart. Ytterligare strömavbrott under denna fördröjningsperiod påverkar inte fördröjningens varaktighet på 3 minuter.

5. Plats och anslutning

5.5 Kondens

Luften som dras in i värmepumpen kyls genom att värmepumpen arbetar för att värma poolvattnet, vilket kan orsaka kondens på förångarens fenor.

NOTERA

Mängden kondens kan vara så mycket som flera liter per timme vid hög relativ luftfuktighet. Detta betraktas ibland felaktigt som en vattenläcka.

5.6 Manometervisning (R410A & R32)

Undersök tryckmätaren som indikerar kylmedlets gastryck på enheten. Tabellen nedan visar det normala värdet på gastrycket (R410A & R32) när maskinen är avstängd eller i drift.

Enhetens skick	Stäng av
Omgivningstemperatur (°C)	-5~5	5~15	15~25	25~35
Vattentemp (°C)	/	/	/	/
Manometer (Mpa)	0.59~0.85	0.85~1.18	1.18~1.59	1.59~2.1

Enhetens skick	Löpning
Omgivningstemperatur (°C)	/	/	/	/	/
Vattentemp (°C)	10~15	15~20	20~25	25~30	30~35
Manometer (Mpa)	1.1~1.6	1.3~1.8	1.5~2.1	1.7~2.4	1.9~2.7

6. Elektriska ledningar

6. Elektriska ledningar

6.1 Poolvärmepumpenskopplingsschema

Ref. 74166/ 74167/74168/74169/74170/74171

6. Elektriska ledningar

6. Elektriska ledningar

6.3 Ref. 74174/74175 (R410A)

6. Elektriska ledningar

6.4 Anslutning till Modbus PCB

* Ovanför det elektriska kopplingsschemat endast för din referens, var vänlig och skriv ut maskinen.

6.5 Elektrisk anslutning

Strömförsörjningen till värmepumpen måste helst komma från en exklusiv krets med regulatoriska skyddskomponenter (30mA differentialskydd) och en magneto-termisk brytare.

• Den elektriska installationen måste utföras av en specialist (elektriker) i enlighet med gällande standarder och föreskrifter i installationslandet.
• Värmepumpskretsen måste anslutas till en säkerhetsjordkrets vid kopplingsplinten.
• Kablarna måste installeras ordentligt för att förhindra störningar.
• Pumpen är avsedd för anslutning till en allmän strömförsörjning med jordanslutning.
• Kabelns sektion; Detta avsnitt är vägledande och bör kontrolleras och anpassas efter behov och användningsvillkor.
• Toleransen för acceptabel spänningsvariation är +/- 10% under drift.

6. Elektriska ledningar

Anslutningarna måste dimensioneras efter enhetens kraft och installationstillståndet.

Modell	Strömbrytare	Ledningens maximala längd
		2,5 mm^2	4 mm^2	6 mm^2	10 mm^2
PET-08	7 A	84 m	135 m	200 m	335 m
PET-10	9 A	57 m	90 m	130 m	225 m
PET-13	11A
PET-15	14 A	43 m	68 m	100 m	170 m
PET-19	16 A	34 m	54 m	80 m	135 m
PET-25	20 A	29 m	45 m	66 m	110 m
PET-30	26 A	/	25 m	38 m	62 m
PET-30T	10.5 A	15 m	35 m	49 m	81 m
PET-35	34 A	/	/	22 m	36 m
PET-35T	13 A	12 m	27 m	39 m	68 m

Dessa värden ges som riktlinjer, endast en auktoriserad elektriker kan bestämma värdena so motsvarar din installation.

Den elektriska kabeln måste vara utrustad med en jordanslutning och med en brytare med diff 30mA.

-Sidan med kontakt ansluts till kontrollpanelen (foto 1)
-Den andra sidan av signalkabeln. (foto 2)
-Öppna locket på anslutningslådan och passera kabeln till fjärrskärmen. (foto 3&4)
-Sätt in ledningarna i den angivna positionen på Modbus Module. (foto 5)

• Öppna locket på kopplingsboxen (Foto6)
• Ta Modbus / Fluidra Connect-signalkabeln från tillbehören (Foto7) och sätt in den runda änden av signalkabeln i signalkabeln från Modbus / Fluidra Connect-modulen. (Foto 8)
• Tretrådsanslutning: "A +", "B-", "GND" (Foto 9)

6. Elektriska ledningar

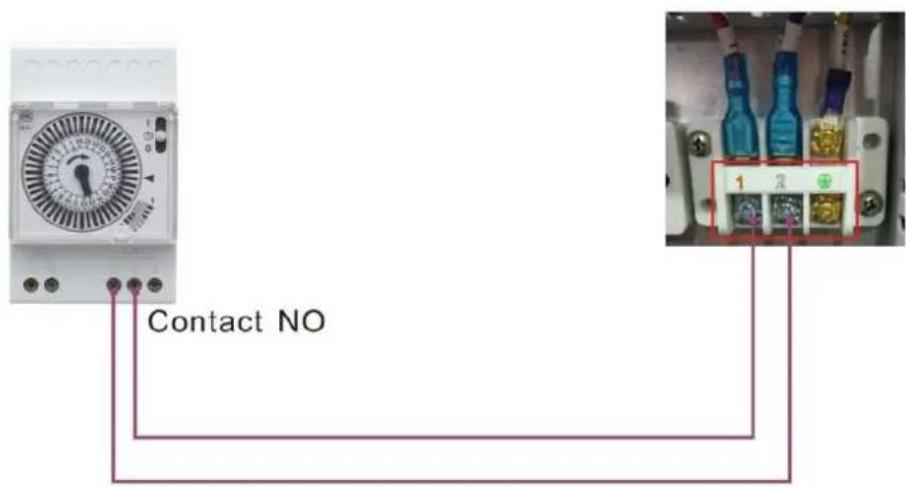

6.8 Anslutningsvärmeprioritet (Frivillig)

Anslutning för torrkontaktur

Timer

Contact NO 1 2

7. Användning av displaystyrenheten

7..Användning av displaystyrenheten

7.1 Handbok för användning

13:29 28.08 Turbo Smart Silent

När värmepumpen ansluts till strömmen visar displayen en kod i 3 sekunder som indikerar värmepumpsmodellen.

7.2 Nycklarna och deras funktioner

Tryck på för att starta värmepumpsenheten, displayen visar önskad vattentemperatur i 5 sekunder och visar sedan inloppsvattentemperaturen och driftläge.

Tryck på för att stoppa värmepumpsenheten och visa "OFF"

Obs: Under parameterkontroll och inställning, tryck på för att snabbt avsluta och spara den aktuella inställningen.

Tryck på get för att 7.2.2 och knapp

7.2.2 och knapp Inställning av vattentemperatur:

Håll 5 solander för att låsa / låsa upp skärmen.

Displayen läses automatiskt efter 30-års standby. (när skärmen är låst är ikonen "skåp" tänd PÅ) Inställning av vattentemperatur:

Tryck på eller för attalla in vattentemperaturen direkt.

Inställningsområde för uppvärmningsläge och automatiskt läge: 6-41 °C

Inställningsområde för kylningsläge: 6-35 °C

7. Användning av displaystyrenheten

7.2.3

Tryck på för att ändra arbetsläget, Turbo, Smart och tyst. Standardläget är smart läge. Medan du väljer Turbo tänds ordet "Turbo", värmepumpen fungerar endast i "Full effekt". Välj Smart, ordet "Smart" tänds, värmepumpen fungerar i "Medium och Full output". Välj tyst, ordet "tyst" tänds, värmepumpen fungerar i "Medium och Small output".

7.2.4

Tryck på 59 för att växla uppvärmningsläget, kyrningsläge och autoläge. Anmärkning: Vid avfrostning blinkar uppvärmningssymbolen. Driftlogik för autoläge:

7. Användning av displaystyrenheten

7.2.5 Parameterkontroll

Kod	Situation	Omfattning	Anmärkning
d0	IPM mögel temperatur	0-120°C	Verkligt testvärde
d1	Inloppsvattentemp.	-9°C~99°C	Verkligt testvärde
d2	Utloppsvattentemp.	-9°C~99°C	Verkligt testvärde
d3	Omgivningstemperatur	-30°C~70°C	blinkar om Verkligt värde<-9
d4	Frekvensbegränsningskod	0,1,2,4,8,16	Verkligt testvärde
d5	Rörledningstemp.	-30°C~70°C	blinkar om Verkligt värde<-9
d6	Gasavgasstemperatur	0°C~C5°C (125°C)	Verkligt testvärde
d7	Steg för EEV	0~99	N * 5
d8	Kompressorns frekvens	0~99Hz	Verkligt testvärde
d9	Kompressorström	0~30A	Verkligt testvärde
d10	Aktuell fläkthastighet	0-1200 (rpm)	Verkligt testvärde
d11	Felkod för senaste gången	All error code
d12	MOBUS COM	0 - 5	Inställning, endast Modbus
d13	MODBUS-ID-adress	1 - 88	Inställning, endast Modbus
d14	Produktkod	0000- FFFF	Inställning, endast Modbus

Anmärkning:

d4: Kod för frekvensbegränsning,

0: Ingen frekvensgräns; 1: Temperaturgräns för spolrör;
2: Överhettnings- eller överkylningsfrekvensgräns; 4: Frekvensgräns för frekvensomriktare;
8: Frekvensgräns för drivspänning; 16: Kör frekvensgräns för hög temperatur

7. Användning av displaystyrenheten

7.2.6 Parameterinställning

Tryck på sedan på för att vý-10-P18-värde och tryck på igen för att öppnal inställningsgränssnittet, i vilken parameter blinkar.

P0 0 Smart

Kod	Namn	Omfattning	försummelse	Anmärkning
P0	Obligatorisk avfrostning	0-1	0	0: Standard normal drift1: obligatorisk avfrostning baserat på d315 °C
P1	Arbetsläge	0-1	1	1: Uppvärmningsläge;0: kylningsläge;2: Auto-läge
P2	Timer på / av	0-1	0	1: Timer på / av är under funktion;0: Timer på / av fungerar inte (inställningen för P5 P6 fungerar inte)
P3	Vattenpump	0-1	0	1: kör alltid;0: Beror på hur kompressorn körs
P4	Aktuell tid	HH:MM	00: 00	0-23:0-59
P5	Timer On	HH:MM	00: 00	0-23:0-59
P6	Timern är avstängd	HH:MM	00: 00	0-23:0-59
P7	Vattentemp. kalibrering	-9~9	0	Standardinställning: 0
P12	MOBUS COM	0 - 5	0	Endast Modbus (standardvärde efter återställning)
P13	MODBUS-ID-adress	1 - 88	9	Endast Modbus (standardvärde efter återställning)
P14	Återställ till fabriksinställningarna	0-1	0	1-Återställ till fabriksinställningar,0-standard (återställ P0, P1, P2, P3, P5, P6, P7 P9,10, P11 till fabriksinställning)
P15	Parameter P-värde för Modbus	/	/	Beror på maskinen (endast Modbus)
P16	Produktkod	/	/	Beror på maskinen
P18	Läge	0-1	0	1 — Endast uppvärmning,0 — Läge Värme / Kyla / Auto

Notera:

1). Tryck länge 20-talet för att ställa in P14, P16, P18.
2). P8, P9, P10, P11, P19, P20-parametern är endast för fabriksinställning.

7. Användning av displaystyrenheten

Kod med anslut	Parameter P-värde för Modbus	Beskrivning
74166	21b6	PAC PROELYO TOUCHPET-08
74167	21b7	PAC PROELYO TOUCHPET-10
74168	21b8	PAC PROELYO TOUCHPET-13
74169	21b9	PAC PROELYO TOUCHPET-15
74170	21ba	PAC PROELYO TOUCHPET-19
74171	21bb	PAC PROELYO TOUCHPET-25
74172	21bc	PAC PROELYO TOUCHPET-30
74173	21bd	PAC PROELYO TOUCHPET-35
74174	21be	PAC PROELYO TOUCHPET-30T
74175	21bf	PAC PROELYO TOUCHPET-35T

Steg för att ställa in parameter P-värde för Modbus (endast Modbus):

Symbolen 📁 displayen är på när modbusmodulen är ansluten till displayen.

Tryck på y tryck sedan på förls välja P15, och tryck länge på i 20 sekunder för att komma

till inställningsgränssnittet, där parametern blinkar. Tryck på eller för att ställa in rätt värde och tryck slutligen på för att spara inställningar.

7.2.7 Systemäterställningsfunktion

Tryck på och tryck sedan på för att välja P14 och gå in i gränssnittet för värdeinställning genom att trycka länge på 120-talet, i vilken parameter blinkar. Tryck på för att att alla in värdet 1 och tryck slutligen på för att spara inställningarna

7.2.8

Symbol för TIMER ON, lampan tänds när värdet på P2 är 1, vilket betyder att TIME ON & OFF-funktionen fungerar.

Ställ sedan in aktuell tid (Parameter P4), TIMER PÅ (Parameter P5) och TIMER AV (Parameter P6). Alla symboler

(utom symbolen) på displayen är avstängda när TIMER är AV.

Obs! Symbolen for sätter när du startar om värmepumpen efter TIME OFF, såvida inte värdet på P2 är inställt på 0.

7. Användning av displaystyrenheten

Alternativ 1; P3 = 0 Filtreringspump är relaterad till värmepumpens drift för att starta och stoppa.

Filtreringspumpen startar 60-talet före kompressorn, filtreringspumpen startar 30-talet och därefter detekterar flödet för vattenflödet. Innan värmepumpen går i standby-läge stannar kompressorn först och efter 5 minuter stannar filtreringspumpen.

	Tillstånd	Exempel	Vattenpumpens arbetslogik
Uppvärmningsläge	P3 = 0,T1≥Tset-0,5 °C,varar i 30minuter	P3 = 0,T1≥27,5 °C,varar i 30minuter	1. 1.Då går det in i vänteläge i 1 timme (det startar inte om förutom att slå på det manuellt.)	2. 2. Efter 1 timme startar filtreringspumpen om i 5 minuter.Om T1≤27 °C börjar värmepumpatt fungera tills T1≥27,5 °C och håller i 30 minuter för att gå i beredskap
Kylningsläge	P3 = 0,T1≤Tset +0,5 °C, varar i30 minuter	P3 = 0,T1≤28,5 °C,varar i 30minuter	1. 1.Då går det in i vänteläge i 1 timme (det startar inte om förutom att slå på det manuellt.)	2. 2. Efter 1 timme startar filtreringspumpen om i 5 minuter.Om det testar T1≥29 °C börjar värmepumpen att fungera tills T1≤28,5 °C och håller i 30 minutför att gå i beredskap

Alternativ 2; P3 = 1 Filtreringspump är alltid på, P2 = 0 timerfunktionen är inte aktiv

Under villkor P3 = 1, när T1≥Tset + 1 °C (T1≥29 °C) varar i 3 minuter, kommer värmepumpen att vara i beredskap medan filtreringspumpen alltid är på.

Under alternativ 2, med aktivering av timern; P2 = 1 för att starta och stoppa filtreringspumpen enligt programmeringen för P4 (tid), P5 (timer PÅ) och P6 (timer AV)

Villkor för värmepumpens start, timer PÅ aktivt;

När timern när den inställda tiden för TIMER ON startar filtreringspumpen och efter 5 minuter startar värmepumpen.

Värmepumpen stannar om vattnet i temperatur är ≥ Tset + 1 °C, innan TIMER OFF är filtreringen fortfarande aktiverad.

Villkor för att stoppa värmepumpen, timer OFF-aktiv;

När timern när den inställda tiden för TIMER OFF stannar värmepumpen och efter 5 minuter filtreringen pumpen stannar.

Om värmepumpen slås PÅ / AV manuellt kommer filtreringspumpen att starta och stoppa därefter.

NOTERA :

Tset = Inställning av vattentemperatur

Till exempel: Tset = 28 °C Ställer in vattentemperaturen i din poolvärmepump

Tset-0,5 = mindre 0,5 °C än Tsetting-temperatur, Tset-0,5 = 28-0,5 = 27,5 °C

Tset + 0,5 = mer 1 °C än inställningstemperatur, Tset + 0,5 = 28 + 0,5 = 28,5 °C

7. Användning av displaystyrenheten

7.3 Uppvärmningslogik

Arbetsstatus		Arbetsläge	Vatten i temperatur-T1	Till exempel vatten i temperatur-T1	Värmepumpens arbetsnivå
1	Uppstart av värmepump	När du väljer "Smart arbetsläge"	T1< Tset-1	T1< 27°C	Kraftfull lägesfrekvens F9
2			Tset-1≤T1 < Tset	27°C≤T1 <28°C	Frekvens : F9 -F8-F7, ..., - F
3			Tset≤ T1 <Tset+ 1	28°C≤ T1 <29°C	Tyst läge-frekvens F2
4			T1≥Tset+1	T1≥29°C	HP är i beredskap, sluta arbeta tills vattentemperaturen sjunker till mindre 28 °C.
5		När du väljer "tyst arbetsläge".	T1< Tset	T1< 28°C	Smart läge-frekvens F5.
6			Tset≤T1 < Tset+1	28°C≤T1 < 29°C	Tyst läge-frekvens F2 / F1.
7			T1≥Tset+1	T1≥29°C	HP är i beredskap, sluta arbeta tills vattentemperaturen sjunker till mindre 28 °C.
8		När du väljer "Kraftfullt arbetsläge."	T1<Tset+1	T1<29°C	Kraftfull lägesfrekvens F10 / F9
9			T1≥ Tset+1	T1≥29°C	HP är i beredskap, sluta arbeta tills vattentemperaturen sjunker till mindre 28 °C.
10	Börja om till värm vatten i beredsk ap status	When HP is working at " Smart mode"	T1≥Tset	T1≥28°C	Står fast vid
11			Tset>T1≥Tset-1	28°C>T1≥27°C	Tyst frekvens F2
12			Tset-1>T1≥Tset-2	27°C>T1≥26°C	Frekvens : F2 -F3-F4, ..., - F
13				<26°C	Kraftfull F9-frekvens
14		When HP is working at " Silent mode"	≥Tset	≥28°C	Står fast vid
15			Tset>T1≥Tset-1	28°C>T1≥27°C	Tyst läge-frekvens F2 / F1
16			T1<Tset-1	T1<27°C	Smart-frekvens F5
17		When HP is working at " Powerful mode"	T1<Tset-1	T1<27°C	Kraftfull frekvens F10 / F9

7. Användning av displaystyrenheten

Arbetsstatus		Arbetsläge	Vatten i temperatur	Till exempel vatten temperatur	Värmepumpens arbetsnivå
1	Idrifttagning av värmepump	När du väljer "Smart arbetsläge"	T1 ≤ Tset-1	T1 ≤ 27°C	Står fast vid.
2			Tset-1<T1 ≤ Tset	27°C< T1 ≤ 28°C	Tyst läge-frekvens F2
3			Tset<T1 ≤ Tset+1	28< T1 ≤ 29°C	frekvens : F9 -F8-F7, ..., - F2
4			T1 ≥ Tset+1	T1 ≥ 29°C	Kraftfullt läge-F9
5		När du väljer "Tys arbetsläge".	T1 ≤ Tset-1	≤ 27°C	Står fast vid
6			Tset-1<T1 ≤ Tset	27°C< T1 ≤ 28°C	Tyst läge - frekvens F2 / F1
7			T1>Tset	T1>28°C	Smart läge-frekvens F5
8		När du väljer "Kraftfullt arbetsläge."	T1>Tset-1	T1>27°C	Kraftfull lägesfrekvens F10 / I
9			T1 ≤ Tset-1	T1 ≤ 27°C	Står fast vid
10	Starta om för att kyla vatten i beredskap släge	Smart	T1 ≤ Tset-1	T1 ≤ 27°C	Står fast vid
11			Tset ≤ T1 <Tset+1	28 ≤ T1 <29°C	Tyst frekvens F2
12			Tset+1 ≤ T1 <Tset+2	29 ≤ T1 <30°C	Frekvens: F2 -F3-F4, ..., - F9
13			T1 ≥ Tset+2	T1 ≥ 30°C	Kraftfullt läge - frekvens F9
14		Tyst	Tset<T1 ≤ Tset+1	28< T1 ≤ 29°C	Tyst läge-frekvens F2 / F1
15			T1>Tset+1	T1>29°C	Smart lägesfrekvens F5
16		Kraftfull	T1>Tset+1	T1>29°C	Kraftfull lägesfrekvens F10 / I
17			T1 ≤ Tset-1	T1 ≤ 27°C	Står fast vid

8. felsökning

8. felsökning

Fel	Felkod	Anledning	Lösning
Inloppsvattentemperaturf el d1-TH6	PP01	1. Sensorn i öppen eller kortslutning2. Kabeldragningen till sensorn är lä	1. Kontrollera eller byt sensor2.Fäst kablarna till sensorerna igen
Utloppsvattentemperaturf el d2-TH5	PP02	1. Sensorn i öppen eller kortslutning2. Kabeldragningen till sensorn är lä	1. Kontrollera eller byt sensor2.Fäst kablarna till sensorerna igen
Fel på uppvärmningsrörsensorn d5-TH2	PP03	1. Sensorn i öppen eller kortslutning2. Kabeldragningen till sensorn är lä	1. Kontrollera eller byt sensor2.Fäst kablarna till sensorerna igen
Omgivande temperaturgivarfel d3-TH1	PP05	1. Sensorn i öppen eller kortslutning2. Kabeldragningen till sensorn är lä	1. Kontrollera eller byt sensor2.Fäst kablarna till sensorerna igen
Avgasrörsensor fel d6-TH3	PP06	1. Sensorn i öppen eller kortslutning2. Kabeldragningen till sensorn är lä	1. Kontrollera eller byt sensor2.Fäst kablarna till sensorerna igen
Frostskydd på vintern	PP07	Omgivningstemperatur eller vattenintagstemperatur är för låg	1. Kontrollera d1 ((inloppsvattentemp.) Och d3 (utloppsvattentemp.) 2. Normal skydd
Skydd mot låg omgivningstemperatur	PP08	1. Utan den normala omgivningstemperaturen för denna maskin genom att kontrollera d32. Sensoravvikelse d3-TH1	1. Sluta använda, utanför användningsområdet2.Byt sensorn
Rörtemperaturen är för högt skydd i kylläge d5-TH2	PP10	1. Omgivning eller vattentemperaturen är för hög i kylningsläge2. Kylsystemet är onormal3. Fel på rörtemperaturgivare (d5-TH2)	1. Kontrollera omgivningstemperaturen2. Kontrollera kylsystemet3. Byt rörtemperaturgivare (d5-TH2)
Över lågt skydd för utloppsvattentemperatur i kylningsläge d2-TH5	PP11	1. Lågt vattenflöde2. Temperaturgivare för utloppsvatten d2-TH5 onormal3. Skillnaden mellan utloppsvattentemperatur och inställd temperatur är eller högre i kylläge	1. Kontrollera filtreringspumpen och vattensystemet2. Byt utloppsvattentemperaturgivare d2-TH53. Ändra inställd temperatur.
Högtrycksfel TS4	EE01	1. Omgivningstemperaturen är för hög2. Vattentemperaturen är för hög3. Vattenflödet är för lågt4. Fläktmotorns hastighet är onorma eller fläktmotorn skadad under kylningsläge5. Gassystemet har fastnat6. Högtrycksledningen är lös eller skadad7. För mycket köldmedium	1. Välj tyst läge.2. Kontrollera vattenflödet eller filtreringspumpen3. Kontrollera fläktmotorn i kylläge, byt en ny om den är onormal.4. Kontrollera och reparera kylsystemet5. Anslut högtrycksledningen igen eller byt ut en ny högtrycksbrytare6. Kontrollera och reparera kylsystemet

8. felsökning

Fel	Felkod	Anledning	Lösning
Lågtrycksfel TS5	EE02	1. EEV har blockerats eller rörsysteme har fastnat2. Fläktmotorns hastighet är onormal eller fläktmotorn är skadad under uppvärmningsläge3. Gasläckage4. Lågtrycksledningen är lös eller skadad	1.Kontrollera EEV och rörsystem2. Kontrollera fläktmotorn i uppvärmningsläge, byt ut en ny om den onormal3. Kontrollera kylsystemet eller kontroller tryckvärdet genom högtrycksmätaren.4. Anslut lågtrycksledningen igen eller by ut en ny lågtrycksomkopplare
Vattenflödesfel TS1	EE03Eller"ON"	1. Kablarna till vattenflödesbrytaren är lösa eller vattenflödesbrytaren skadad2. Inget / Otilräckligt vattenflöde.	1. Kontrollera ledningarna till vattenflödesomkopplaren eller byt ut en ny.2. Kontrollera filtreringspumpen eller vattensystemet om det finns luft eller fastnat inuti
Överhettningsskydd för vattentemperatur (d2-TH5) i uppvärmningsläge	EE04	1. Lågt vattenflöde2. Vattenflödesbrytaren har fastnat och vattentillförseln stannar3. d2- TH5utloppsvattentemperaturgivare är onormal4. Skillnaden mellanutloppsvattentemperatur och inställd temperatur är 7C eller högre i uppvärmningsläge	1. Kontrollera vattenflödesomkopplaren om den fungerar bra2. Kontrollera filtreringspumpen eller vattensystemet om det finns luft eller fastnat inuti3. Kontrollera d2- TH5utloppsvattentemperaturgivare eller byt ut en ny.4. Ändra inställd temperatur.
d6-TH3 Avgas för högt skydd	EE05	1. Brist på gas2. Lågt vattenflöde3. Rörsystemet har blockerats4. Avgastemperatur sensorfel d6-TH35. Omgivningstemperaturen är för hög	1. Kontrollera manometern och fyll på lit gas om det saknar gas2. Kontrollera filtreringspumpen eller vattensystemet om det finns luft eller fastnat inuti3. Kontrollera rörsystemet om det fanns något block4. Ändra en ny avgastemp. sensor d6-TH5. Kontrollera om den aktuella omgivningstemp. och vattentemp. är bortom löptemp. av maskinen
Styrenhetsfel	EE06	1. Signalen är inte väl ansluten eller skadad2. Kontrollfel	1. Stoppa strömförsörjningen och starta om den.2. Anslut signalledningen igen eller byt u en ny3. Byt ut en ny styrenhet

8. felsökning

Fel	Felkod	Anledning	Lösning
Kompressorströmskydd	EE07	1. Kompressorströmmen är för stor direkt2. Fel anslutning för kompressors fassekvens3. Kompressoransamlingar av vätska och olja leder till strömmen blir större4. Kompressor eller förarkort skadad5. Vattenflödet är onormalt6. Kraftsvingningar inom kort tid	1.Kontrollera om strömmen ligger i det normala området2. Kontrollera kompressorn3. Kontrollera kompressorfasen4. Kontrollera fassekvensanslutningen5. Kontrollera vattenvägsanläggningen och filtreringspumpen6. Kontrollera nätanslutningen
Kommunikationsfel mellan styrenhet och huvudkort	EE08	1. Signalkabeln är inte väl ansluten elle skadad2. Kontrollfel3. Körfel	1. Stoppa strömförsörjningen och starta om den.Anslut signalledningen igen eller byt ut en ny2. Kontrollera styrenheten eller byt ut e ny3. Kontrollera körsystemet eller uppdatera det.
Kommunikationsfel mellan huvudstyrkortet och körkortet	EE09	1. Dålig anslutning av kommunikationstråd2. PCB-fel3. Tråden är skadad	1. Stoppa strömförsörjningen och starta om den.2. Anslut kommunikationskabeln igen eller byt ut en ny3. Kontrollera ledningarna enligt det elektriska diagrammet4. Byt ut ett nytt PCB
VDC-spänning för högt skydd	EE10	1. Linjespänningen är för hög2. Förarkortet är skadat.	1. Kontrollera om strömförsörjningen är normal2. Byt förarkort eller huvudkort
IPM-modulskydd	EE11	1. Datafel2. Fel anslutning av kompressorfas3. Kompressorvätska och oljeansamling leder till strömmen blir större4. Dålig värmeavledning av drivenhetsmodulen eller hög omgivningstemperatur5. Kompressor eller förarkort skadad	1. Programfel, stäng av elförsörjningen och starta om efter 3 minuter2. Kontrollera kompressorsekvensanslutningen3. Kontrollera systemets tryck med manometern4. Kontrollera om omgivningens och vattentemperaturen är för hög5. Om det är fel på kylsystemet, skicka det till servicecentret6. Byt förarkort
VDC-spänning för lågt skydd	EE12	1. Moderns spänning är för låg2. Förarkortet är skadat.	1. Kontrollera om strömförsörjningen är inom det normala området2. Byt förarkort

8. felsökning

Fel	Felkod	Anledning	Lösning
Ingångsström över högt skydd.	EE13	Kompressorströmmen är för stor tillfälligVattenflödet är onormalEffektfluktuationer inom kort tidFel reaktor	Kontrollera kompressorn om den fungerar normalKontrollera vattenvägssystemetKontrollera om strömmen ligger inom d normala områdetKontrollera om reaktorn används korrek
IPM-modulens termiska krets är onormal	EE14	Outputavvikelse för IPM-modulens termiska kretsFläktmotorn är onormal eller skadadFläktbladet är trasigt	Kontrollera om motorhastigheten är för låg eller om fläktmotorn är skadad, byt ut den mot en ny.Byt ut ett nytt förarkortByt fläktbladet om det är trasigt
IPM-modulens temperatur för högt skydd	EE15	Utgångsundantag för IPM-modulens termiska kretsFläktmotorn är onormal eller skadadFläktbladet är trasigtSkruven på förarkortet är lös	Kontrollera huvudkortet eller byt ut förarkortetKontrollera om motorhastigheten är för låg eller om fläktmotorn är skadad, byt ut den mot en ny om det skulle uppstå något fel.Byt fläktbladet om det är trasigtKontrollera skruven på förarkortet
PFC-modulskydd	EE16	Utgångsundantag för PFC-modulFläktmotorn är onormal eller skadadFläktbladet är trasigtIngångsspänningssprång, ingångseffekten är onormal	Kontrollera huvudkortet eller byt ut förarkortetKontrollera om motorhastigheten är för låg eller om fläktmotorn är skadad, byt ut den mot en ny.Byt fläktbladetKontrollera ingångsspänningen
Fel på DC-fläktmotor	EE17	DC-motor är skadadFör trefaskontroll om neutralen än anslutenHuvudkortet är skadatFläktbladet sitter fast	Upptäck likströmsmotor för monofasmaskin, byt ut en ny om något feKontrollera ledningsanslutningen för trefasmaskinKontrollera kortet, byt ut ett nytt förarkort eller huvudkort om det skulle uppstå något felKontrollera om det finns något hinder framför fläktbladet och ta bort det
PFC-modulens termiska krets är onormal	EE18	Förarkortet är skadat	Kontrollera om motorhastigheten är för låg eller om fläktmotorn är skadad, byt ut den mot en ny.Byt ett nytt förarkort

8. felsökning

Fel	Felkod	Anledning	Lösning
PFC-modul skydd mot hög temperatur	EE19	1. PFC-modul termisk kretsutgång onorma2. Fläktmotorn är onormal eller skadad3. Fläktbladet är trasigt4. Skruven i förarkortet är inte åtdragen	1. Kontrollera huvudkortet eller byt ut förarkortet2. Kontrollera om motorhastigheten är för låg eller om fläktmotorn är skadac byt ut den mot en ny om det skulle uppstå något fel.3. Byt fläktbladet om det är trasigt4. Kontrollera skruven på förarkortet
Ingång strömavbrott	EE20	Matningsspänningen fluktuerar för mycket	Kontrollera om spänningen är stabil
Undantag för programvarukontroll	EE21	1. Kompressorn tar slut2. Fel program3. Föroreningar i kompressorn orsakar instabil rotationshastighet	1. Kontrollera huvudkortet eller ändra ett nytt2. Uppdatera rätt program3. Kontrollera kylsystemet
Strömavkänningskret sfel	EE22	1. Spänningssignal onormal2. Förarkortet är skadat3. Fel på huvudkortet	1. Byt ett nytt huvudkort2. Byt ett nytt förarkort
Kompressorns startfel	EE23	1. Huvudkortet är skadat2. Kabelfel i kompressorn eller dålig kontakt eller ej ansluten3. Vätskeansamling inuti4. Fel fasanslutning för kompressor	1. Kontrollera huvudkortet eller ändra ett nytt2. Kontrollera kompressorns ledningar enligt kretsschemat3. Kontrollera kompressorn eller byt u en ny
Omgivningstemperat urfel på förarkortet	EE24	Enhetsfel vid omgivningstemperatur	Byt förarkort eller huvudkort
Kompressorfasfel	EE25	Kompressorer U, V, W är bara anslut till en fas eller två faser.	Kontrollera den faktiska ledningen enligt kretsschemat
Fyrvägsventilsvändningsfel	EE26	1. Fel i omvänd ventil2. Brist på köldmedium (detekteras inte när d5-TH2 eller d3-TH1 fungerar felaktig	1. Växla till kylläge för att kontrollera vägsventilen om den har vänt korrekt2. Byt ut en ny fyrvägsventil3. Fyll på gas
EEPROM-dataläsningsfel	EE27	1. Fel EEPROM-data i programmet eller felaktig inmatning av EEPROM-data2. Fel på huvudkortet	1. Ange korrekta EEPROM-data igen2. Ändra ett nytt huvudkort
Kommunikationsfel mellan chip på huvudstyrkortet	EE28	Fel på huvudkortet	1. Stoppa elförsörjningen och starta or den2. Byt ett nytt huvudkort

8. felsökning

Anmärkningar:

1. I uppvärmningsläget, om vattentemperaturen är högre än den inställda temperaturen över 7 °C, visar regulatorn EE04 för skydd mot överhettning av vatten.

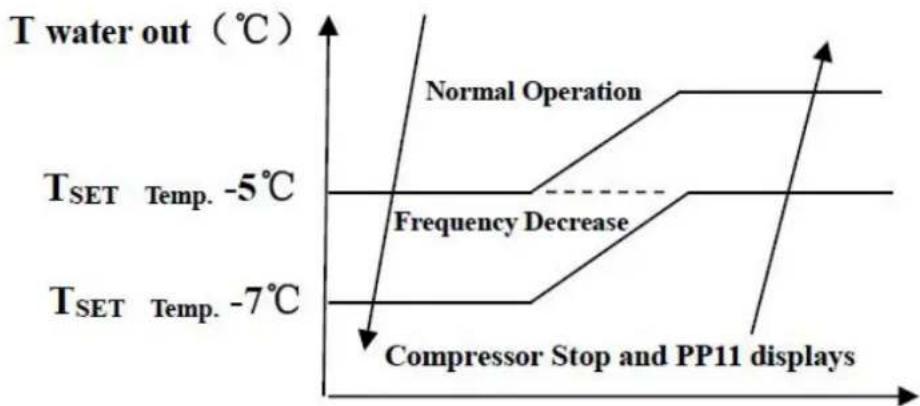

2. I kyl läge, om vattentemperaturen är lägre än den inställda temperaturen övervisär regulatorn PP11 för skydd mot överkylning.

EE04 Skydd mot överhettning av vatten

PP11 Skydd mot överkylning av vatten

Till exempel nedan:

Läge	Vattna ut temperaturen	Inställning av temperatur	Tillständ	Tillständ
Uppvärmningsläge	36°C	29°C	Tout - Tset ≥ 7^	EE04Överhettningsskydd för vattentemperatur (T2)
Kylningsläge	23°C	30°C	Tset - Tout ≥ 7^	PP11Överhettningsskydd för vattentemperatur(T2)

8. felsökning

8.2 Andra fel och lösningar (Ingen visning på styrenheten)

Störningar	Observation	Anledningar	Lösningar
Värmepumpen kör int	Styrenhet ingen bild.	Ingen ström	Kontrollerakabelochströmbrytare om den är ansluten
	Styrenhet.Visar den aktuella tiden.	Värmepump under vänteläge status	Starta värmepumpen så den körs.
	Styrenhet visar själva vattentemperatur.	Vattentemperaturen försöker nå inställningsvärdet, HP und konstanttemperaturstatus.Värmepumpen bara startar.Underavfrostning.	1.VerifieraVattentemperaturinställningen2.Starta värmepumpen efter några minuter.3.Styrenheten ska visa "Avfrostning".
Vattentemperaturen kylsnärHPkörsunder värmeläge	Styrenheten visar aktuell vattentemperatur och ingen felkod visas.	Väljfelläge.Siffrorna visarfel.Styrenhetdefekt.	1.Justera läget till korrektkörning2. Byt ut defekt Styrenheten och kontrollera statusen efter att ha änd kör läget, kontrollera vattentankens och utloppstemperaturen.3.Bytutellerreparera värmepumpenheten
Kort löpning	LED visar faktisk vattentemperatur, inga felkoder visas	Fläkt körs ej.Luftventilation räcker inte.Kylmedel är inte tillräckligt.	1.Kontrollera kabelanslutningarna mellan motorn och fläkten, om det behövs ska den bytas ut.2.Kontrollera placeringen av värmepumpenheten och eliminera all hinder för att få bra luftventilation.3.Bytutellerreparera värmepumpenheten.
Vattenfläckar	Vattenfläckar på värmepumpenheten.	GjutningVattenläckage	1.Ingenåtgärd.2.Kontrollera titanvärmeväxlaren försiktigt om det är fel.
För mycket is på förångare	För mycket is på förångare.		1. Kontrollera placeringen av värmepumpenheten och eliminera alla hinder för att ge bra luftventilation.2.Byt ut eller reparera värmepumpenheten.

9. Exploderat diagram

9. 1 Exploderat diagram

Modell: 74166

9. Exploderat diagram

9.2 Reservdelar
Modell : 74166

NO	ERP	Reservdelar	NO	ERP	Reservdelar
1	133050118	Övre omslag	36	117230003	Reaktor
2	180140092	Övre ram	37	117110020	Omgivningstemperatur sensor d3-TH1
3	180140113	Vänster sidopanel	38	133020010	Omgivningstemperatur sensorklämma
4	180140100	Fäste för motorfläkt	39	108030059	Elboxskydd
5	103000227	Förångare	40	117240002	Magnetring
6	112000031	Fläktmotor	41	117240003	Magnetring
7	108480015	Motståndsstöd för förångare	42	117100046	PCB
8	132000015	Fläktblad	43	108030095	Elbox
9	180140093	Pelare	44	117020239	Modbus-modul
10	133050115	Frontpanel	45	121000035	4-vägsventil
11	133020077	Fläktgrill	46	113030192	4-vägs ventil till växlare
12	117020293	Kontroller	47	113070042	Växlare till EEV
13	136010072	Tätningsring	48	113020320	Gasledningsrör
14	133020096	Kontrollerlock	49	120000098	Gasventil
15	133020097	Kontrollbox	50	119000058	EEV
16	180140091	Basfack	51	113080074	EEV till distributionsrör
17	180140099	Isolationspanel	52	109000044	Kapillär
18	180140101	Panelsupport	53	113060123	Rör
19	142000143	Kompressorvärmemotständ	54	117110021	Urladdningstemp. sensor d6-TH3
20	142000072	Motständ för evaporatorvärme	55	113010229	Utloppsrör
21	101000187	Kompressor	56	112100030	Högtrycksbrytare
22	101000187	Kompressordämpande fötter	57	112100046	Lågtrycksomkopplare
23	133050116	Höger panel	58	113100024	Kopplingsrör
24	106000011	Tryckmätare	59	102041058	Värmeväxlare av titan
25	103000227	Förångarrör	60	117110011	Vattenutloppstemp. sensor d2-TH5
26	133250005	Kopplingsplint plastskydd	61	108010025	Växlars temperaturklämma
27	136010004	Klämma	62	112100021-1	Brytare för vattenflöde
28	115000004	5-vägs terminal för el	63	116000001	Tätningsring
29	108010065	Terminalkort	64	133020026	Gummiring på vattenanslutning
30	103000227	Distributionsrör	65	133020012	Röd gummiring
31	113190001	Sensorhållare	66	113900082	Anslutningssatser för vatten
32	113190007	Klämma	67	133020011	Blå gummiring
33	136020018	Gummiblock	68	150000110	Avtappningsplugg
34	117110004	Förångars temperaturgivare d5-TH2	69	117110012	Vatteninloppstemp. sensor d1-TH6
35	133050117	Bakpanelen

9. Exploderat diagram

9.3 Modell: 74167/74168/74169

NO	ERP	Reservdelar	NO	ERP	Reservdelar
1	133090073	Övre omslag	35	113030086	4-vägs ventil till växlare
2	108110094	Isolationspanel	36	120000097	Gasventil
3	108110095	Fäste för motorfläkt	37	113020527	Gasledningsrör
4	108110113	Vänster sidopanel	38	112100046	Lågtrycksomkopplare
5	103000221	Förångare	39	112100030	Högtrycksbrytare
6	108110091	Övre ram	40	113010210	Utloppsrör
7	108110092	Pelare	41	117110021	Urladdningstemp. sensor d6-TH3
8	112000031	Fläktmotor	42	113190001	Sensorhållare
9	108480015	Motståndsstöd för förångare	43	119000058	EEV
10	142000142	Kompressorvärmemotständ	44	121000037	Spole för fyrvägsventil
11	108010024	Fläktaxelhölje	45	121000034	4-vägsventil
12	133020078	Fläktgrill	46	113060084	Rör
13	132000015	Fläktblad	47	113080054	EEV till distributionsrör
14	133090070	Frontpanel	48	113070044	Växlare till EEV
15	133020096	Kontrollerlock	49	109000044	Kapillär
16	117020293	Kontroller	50	102041060	Värmeväxlare av titan
17	136010072	Tätningsring	51	117110011	Vattenutloppstemp. sensor d2-TH5
18	133020097	Kontrollbox	52	113190008	Växlars temperaturklämma
19	108110096	Panelsupport	53	112100021-1	Brytare för vattenflöde
20	117230003	Reaktor	54	136020083	Tätningsring
21	101000188	Kompressor	55	133020026	Gummiring på vattenanslutning
22	142000072	Kompressordämpande fötter	56	133020012	Röd gummiring
23	108110103	Basfack	57	113900082	Anslutningssatser för vatten
24	108010065	Terminalkort	58	133020011	Blå gummiring
25	133090071	Höger panel	59	150000110	Avtappningsplugg
26	106000011	Tryckmätare	60	117110012	Vatteninloppstemp. sensor d1-TH6
27	136010004	Klämma	61	108010025	Växlars temperaturklämma
28	115000004	5-vägs terminal för el	62	110000013	Gummiring
29	133250005	Kopplingsplint plastskydd	63	108110045	Elbox
30	113190007	Sensorhållare	64	117020239	Modbus-modul
31	117110004	Förångars temperaturgivare d5-TH2	65	117100046	PCB
32	133090072	Bakpanelen	66	117240002	Magnetring
33	117110020	Omgivningstemperatur sensor d3-TH1	67	117240003	Magnetring
34	133020010	Omgivningstemperatur sensorklämma	68	108050017	Elboxskydd

9. Exploderat diagram

9.5 Reservdelar: 74168

NO	ERP	Reservdelar	NO	ERP	Reservdelar
1	133090073	Övre omslag	35	113030081	4-vägs ventil till växlare
2	108110094	Isolationspanel	36	120000097	Gasventil
3	108110095	Fäste för motorfläkt	37	113020527	Gasledningsrör
4	108110113	Vänster sidopanel	38	112100046	Lågtrycksomkopplare
5	103000182	Förångare	39	112100030	Högtrycksbrytare
6	108110091	Övre ram	40	113010210	Utloppsrör
7	108110092	Pelare	41	117110021	Urladdningstemp. sensor d6-TH3
8	112000031	Fläktmotor	42	113190001	Sensorhållare
9	108480015	Motståndsstöd för förångare	43	119000058	EEV
10	142000142	Kompressorvärmemotstånd	44	121000037	Spole för fyrvägsventil
11	108010024	Fläktaxelhölje	45	121000034	4-vägsventil
12	133020078	Fläktgrill	46	113060084	Rör
13	132000015	Fläktblad	47	113080054	EEV till distributionsrör
14	133090070	Frontpanel	48	113070041	Växlare till EEV
15	133020096	Kontrollerlock	49	109000044	Kapillär
16	117020293	Kontroller	50	102041059	Värmeväxlare av titan
17	136010072	Tätningsring	51	117110011	Vattenutloppstemp. sensor d2-TH5
18	133020097	Kontrollbox	52	113190008	Växlars temperaturklämma
19	108110096	Panelsupport	53	112100021-1	Brytare för vattenflöde
20	117230003	Reaktor	54	136020083	Tätningsring
21	101000188	Kompressor	55	133020026	Gummiring på vattenanslutning
22	142000072	Kompressordämpande fötter	56	133020012	Röd gummiring
23	108110103	Basfack	57	113900082	Anslutningssatser för vatten
24	108010065	Terminalkort	58	133020011	Blå gummiring
25	133090071	Höger panel	59	150000110	Avtappningsplugg
26	106000011	Tryckmätare	60	117110012	Vatteninloppstemp. sensor d1-TH6
27	136010004	Klämma	61	108010025	Växlars temperaturklämma
28	115000004	5-vägs terminal för el	62	110000013	Gummiring
29	133250005	Kopplingsplint plastskydd	63	108110045	Elbox
30	113190007	Sensorhållare	64	117020239	Modbus-modul
31	117110004	Förångars temperaturgivare d5-TH2	65	117100047	PCB
32	133090072	Bakpanelen	66	117240002	Magnetring
33	117110020	Omgivningstemperatur sensor d3-TH1	67	117240003	Magnetring
34	133020010	Omgivningstemperatur sensorklämma	68	108050017	Elboxskydd

9. Exploderat diagram

9.6 Reservdelar: 74169

NO	ERP	Reservdelar	NO	ERP	Reservdelar
1	133090073	Övre omslag	35	113030081	4-vägs ventil till växlare
2	108110094	Isolationspanel	36	120000097	Gasventil
3	108110095	Fäste för motorfläkt	37	113020321	Gasledningsrör
4	108110113	Vänster sidopanel	38	112100046	Lågtrycksomkopplare
5	103000220	Förångare	39	112100030	Högtrycksbrytare
6	108110091	Övre ram	40	113010159	Utloppsrör
7	108110092	Pelare	41	117110021	Urladdningstemp. sensor d6-TH3
8	112000031	Fläktmotor	42	113190001	Sensorhållare
9	108480015	Motståndsstöd för förångare	43	119000058	EEV
10	142000142	Kompressorvärmemotständ	44	121000037	Spole för fyrvägsventil
11	108010024	Fläktaxelhölje	45	121000034	4-vägsventil
12	133020078	Fläktgrill	46	113060084	Rör
13	132000015	Fläktblad	47	113080054	EEV till distributionsrör
14	133090070	Frontpanel	48	113070063	Växlare till EEV
15	133020096	Kontrollerlock	49	109000044	Kapillär
16	117020293	Kontroller	50	102041061	Värmeväxlare av titan
17	136010072	Tätningsring	51	117110011	Vattenutloppstemp. sensor d2-TH5
18	133020097	Kontrollbox	52	113190008	Växlars temperaturklämma
19	108110096	Panelsupport	53	112100021-1	Brytare för vattenflöde
20	117230003	Reaktor	54	136020083	Tätningsring
21	101000181	Kompressor	55	133020026	Gummiring på vattenanslutning
22	142000074	Kompressordämpande fötter	56	133020012	Röd gummiring
23	108110101	Basfack	57	113900082	Anslutningssatser för vatten
24	108010065	Terminalkort	58	133020011	Blå gummiring
25	133090071	Höger panel	59	150000110	Avtappningsplugg
26	106000011	Tryckmätare	60	117110012	Vatteninloppstemp. sensor d1-TH6
27	136010004	Klämma	61	108010025	Växlars temperaturklämma
28	115000004	5-vägs terminal för el	62	110000013	Gummiring
29	133250005	Kopplingsplint plastskydd	63	108110045	Elbox
30	113190007	Sensorhållare	64	117020239	Modbus-modul
31	117110004	Förångars temperaturgivare d5-TH2	65	117100047	PCB
32	133090072	Bakpanelen	66	117240002	Magnetring
33	117110020	Omgivningstemperatur sensor d3-TH1	67	117240003	Magnetring
34	133020010	Omgivningstemperatur sensorklämma	68	108050017	Elboxskydd

9. Exploderat diagram

9.7 Modell: 74170/74171

NO	ERP	Reservdelar	NO	ERP	Reservdelar
1	133260053	Övre omslag	37	117110020	Omgivningstemperatur sensor d3-TH1
2	108560058	Övre ram	38	108540006	Elboxskydd
3	108560078	Vänster sidopanel	39	117240002	Magnetring
4	103000231	Förångare	40	117240003	Magnetring
5	108560062	Fäste för motorfläkt	41	117100048	PCB
6	117230002	Reaktor	42	117020239	Modbus-modul
7	108560061	Isolationspanel	43	108560012	Elbox
8	112000031	Fläktmotor	44	113130021	Rör till uttorkningsfilter
9	108560059	Pelare	45	113170032	Dehydrator filterrör
10	132000023	Fläktblad	46	120000066	Filtrera
11	133260050	Frontpanel	47	113120019	Rör från lagringstank till EEV
12	133020079	Fläktgrill	48	119000059	EEV
13	117020293	Kontroller	49	113080056	EEV till distributionsrör
14	136010072	Tätningsring	50	121000034	4-vägsventil
15	133020096	Kontrollerlock	51	113060122	Rör
16	133020097	Kontrollbox	52	113020518	Gasledningsrör
17	108110096	Panelsupport	53	113030108	4-vägs ventil till växlare
18	142000077	Kompressorvärmemotstånd	54	117110021	Urladdningstemp. sensor d6-TH3
19	142000144	Motstånd för evaporatorvärme	55	113010244	Utloppsrör
20	101000185	Kompressor	56	120000097	Gasventil
21	101000185	Kompressordämpande fötter	57	112100046	Lågtrycksomkopplare
22	108560066	Bas	58	112100030	Gasledningsrör
23	103000231	Förångarrör	59	105000004	Vätskeförvaringstank
24	133260051	Höger panel	60	109000048	Kapillär
25	106000011	Tryckmätare	61	102041062	Värmeväxlare av titan
26	133250005	Kopplingsplint plastskydd	62	117110011	Vattenutloppstemp. sensor d2-TH5
27	136010004	Klämma	63	108010025	Växlars temperaturklämma
28	115000004	5-vägs terminal för el	64	112100021-1	Brytare för vattenflöde
29	108010065	Terminalkort	65	136020083	Tätningsring
30	113190001	Klämma	66	133020026	Gummiring på vattenanslutning
31	113190007	Sensorhållare	67	133020012	Röd gummiring
32	117110004	Förångars temperaturgivare d5-TH2	68	113900082	Anslutningssatser för vatten
33	136020005	Gummiblock	69	133020011	Blå gummiring
34	103000231	Distributionsrör	70	150000110	Avtappningsplugg
35	133260052	Bakpanelen	71	117110012	Vatteninloppstemp. sensor d1-TH6
36	133020010	Omgivningstemperatur sensorklämma

9. Exploderat diagram

9.9 Reservdelar: 74171

NO	ERP	Reservdelar	NO	ERP	Reservdelar
1	133260053	Övre omslag	37	117110020	Omgivningstemperatur sensor d3-TH1
2	108560058	Övre ram	38	108540006	Elboxskydd
3	108560078	Vänster sidopanel	39	117240002	Magnetring
4	103000204	Förångare	40	117240003	Magnetring
5	108560062	Fäste för motorfläkt	41	117100048	PCB
6	117230002	Reaktor	42	117020239	Modbus-modul
7	108560061	Isolationspanel	43	108560012	Elbox
8	112000031	Fläktmotor	44	113130021	Rör till uttorkningsfilter
9	108560059	Pelare	45	113170032	Dehydrator filterrör
10	132000023	Fläktblad	46	120000066	Filtrera
11	133260050	Frontpanel	47	113120019	Rör från lagringstank till EEV
12	133020079	Fläktgrill	48	119000059	EEV
13	117020293	Kontroller	49	113080056	EEV till distributionsrör
14	136010072	Tätningsring	50	121000028	4-vägsventil
15	133020096	Kontrollerlock	51	113060096	Rör
16	133020097	Kontrollbox	52	113020387	Gasledningsrör
17	108110096	Panelsupport	53	113030093	4-vägs ventil till växlare
18	142000077	Kompressorvärmemotständ	54	117110021	Urladdningstemp. sensor d6-TH3
19	142000144	Motständ för evaporatorvärme	55	113010245	Utloppsrör
20	101000185	Kompressor	56	120000097	Gasventil
21	101000185	Kompressordämpande fötter	57	112100046	Lågtrycksomkopplare
22	108560066	Bas	58	112100030	Gasledningsrör
23	103000204	Förångarrör	59	105000004	Vätskeförvaringstank
24	133260051	Höger panel	60	109000048	Kapillär
25	106000011	Tryckmätare	61	102041064	Värmeväxlare av titan
26	133250005	Kopplingsplint plastskydd	62	117110011	Vattenutloppstemp. sensor d2-TH5
27	136010004	Klämma	63	108010025	Växlars temperaturklämma
28	115000004	5-vägs terminal för el	64	112100021-1	Brytare för vattenflöde
29	108010065	Terminalkort	65	136020083	Tätningsring
30	113190001	Klämma	66	133020026	Gummiring på vattenanslutning
31	113190007	Sensorhållare	67	133020012	Röd gummiring
32	117110004	Förångars temperaturgivare d5-TH2	68	113900082	Anslutningssatser för vatten
33	136020005	Gummiblock	69	133020011	Blå gummiring
34	103000204	Distributionsrör	70	150000110	Avtappningsplugg
35	133260052	Bakpanelen	71	117110012	Vatteninloppstemp. sensor d1-TH6
36	133020010	Omgivningstemperatur sensorklämma

9. Exploderat diagram

9.10 Modell: 74172, 74173, 74174, 74175

9.11 Reservdelar: 74172

NO	ERP	Reservdelar	NO	ERP	Reservdelar
1	133250040	Övre omslag	41	117110021	Urladdningstemp. sensor d6-TH3
2	108550027	Övre ram	42	113010227	Utloppsrör
3	108550044	Vänster sidopanel	43	112100030	Högtrycksbrytare
4	103000208	Förångare	44	113020326	Gasledningsrör
5	108550033	Fäste för motorfläkt	45	112100046	Lågtrycksomkopplare
6	117230001	Reaktor	46	120000097	Gasventil
7	108120036	Isolationspanel	47	109000043	Kapillär
8	112000031	Fläktmotor	48	121000028	4-vägsventil
9	108550028	Pelare	49	113170063	Dehydrator filterrör
10	108010024	Fläktaxelhölje	50	119000061	EEV
11	132000015	Fläktblad	51	113030191	4-vägs ventil till växlare
12	133250037	Frontpanel	52	113080055	EEV till distributionsrör
13	133020078	Fläktgrill	53	113060083	Rör
14	117020293	Kontroller	54	113120056	Rör från lagringstank till EEV
15	136010072	Tätningsring	55	113130043	Rör till uttorkningsfilter
16	133020096	Kontrollerlock	56	105000015	Vätskeförvaringstank
17	133020097	Kontrollbox	57	113900082	Anslutningssatser för vatten
18	108550009	Panelsupport	58	133020012	Röd gummiring
19	108550031	Pelare	59	133020026	Gummiring på vattenanslutning
20	108550034	Basfack	60	112100021-1	Brytare för vattenflöde
21	142000077	Kompressorvärmemotständ	61	136020083	Tätningsring
22	142000079	Motständ för evaporatorvärme	62	117110011	Vattenutloppstemp. sensor d2-TH5
23	101000185	Kompressor	63	113190008	Växlars temperaturklämma
24	101000185	Kompressordämpande fötter	64	133020011	Blå gummiring
25	103000208	Förångarrör	65	102041063	Värmeväxlare av titan
26	133250038	Höger panel	66	108010025	Växlars temperaturklämma
27	106000011	Tryckmätare	67	117110012	Vatteninloppstemp. sensor d1-TH6
28	113190001	Klämma	68	150000110	Avtappningsplugg
29	113190007	Sensorhällare	69	108120040	Elboxskydd
30	117110004	Förångars temperaturgivare d5-TH2	70	117140016	Förarkort
31	133250005	Kopplingsplint plastskydd	71	/	/
32	136010004	Klämma	72	108120038	Elbox
33	115000004	5-vägs terminal för el	73	117260001	Filterbräda
34	/	/	74	142000038	Relä
35	136020005	Gummiblock	75	117250007	PCB
36	108010065	Terminalkort	76	108120039	Skalbräda
37	103000208	Distributionsrör	77	117240002	Magnetring
38	133250039	Bakpanelen	78	117240003	Magnetring
39	133020010	Omgivningstemperatur sensorklämma	79	117020239	Modbus-modul
40	117110020	Omgivningstemperatur sensor d3-TH1

9. Exploderat diagram

9.12 Reservdelar: 74173

NO	ERP	Reservdelar	NO	ERP	Reservdelar
1	133250040	Övre omslag	41	117110021	Urladdningstemp. sensor d6-TH3
2	108550027	Övre ram	42	113010228	Utloppsrör
3	108550044	Vänster sidopanel	43	112100030	Högtrycksbrytare
4	103000209	Förångare	44	113020326	Gasledningsrör
5	108550030	Fäste för motorfläkt	45	112100046	Lågtrycksomkopplare
6	117230001	Reaktor	46	120000097	Gasventil
7	108120036	Isolationspanel	47	109000043	Kapillär
8	112000031	Fläktmotor	48	121000028	4-vägsventil
9	108550028	Pelare	49	113170064	Dehydrator filterrör
10	108010024	Fläktaxelhölje	50	119000062	EEV
11	132000015	Fläktblad	51	113030191	4-vägs ventil till växlare
12	133250037	Frontpanel	52	113080055	EEV till distributionsrör
13	133020078	Fläktgrill	53	113060083	Rör
14	117020293	Kontroller	54	113120056	Rör från lagringstank till EEV
15	136010072	Tätningsring	55	113130043	Rör till uttorkningsfilter
16	133020096	Kontrollerlock	56	105000015	Vätskeförvaringstank
17	133020097	Kontrollbox	57	113900082	Anslutningssatser för vatten
18	108550009	Panelsupport	58	133020012	Röd gummiring
19	108550031	Pelare	59	133020026	Gummiring på vattenanslutning
20	108550034	Basfack	60	112100021-1	Brytare för vattenflöde
21	142000077	Kompressorvärmemotständ	61	136020083	Tätningsring
22	142000079	Motständ för evaporatorvärme	62	117110011	Vattenutloppstemp. sensor d2-TH5
23	101000186	Kompressor	63	113190008	Växlars temperaturklämma
24	101000186	Kompressordämpande fötter	64	133020011	Blå gummiring
25	103000209	Förångarrör	65	102041067	Värmeväxlare av titan
26	133250038	Höger panel	66	108010025	Växlars temperaturklämma
27	106000011	Tryckmätare	67	117110012	Vatteninloppstemp. sensor d1-TH6
28	113190001	Klämma	68	150000110	Avtappningsplugg
29	113190007	Sensorhållare	69	108120040	Elboxskydd
30	117110004	Förångars temperaturgivare d5-TH2	70	117140016	Förarkort
31	133250005	Kopplingsplint plastskydd	71	/	/
32	136010004	Klämma	72	108120038	Elbox
33	115000004	5-vägs terminal för el	73	117260001	Filterbräda
34	/	/	74	142000038	Relä
35	136020005	Gummiblock	75	117250007	PCB
36	108010065	Terminalkort	76	108120039	Skalbräda
37	103000209	Distributionsrör	77	117240002	Magnetring
38	133250039	Bakpanelen	78	117240003	Magnetring
39	133020010	Omgivningstemperatur sensorklämma	79	117020239	Modbus-modul
40	117110020	Omgivningstemperatur sensor d3-TH1

9. Exploderat diagram

9.13 Reservdelar: 74174

NO	ERP	Reservdelar	NO	ERP	Reservdelar
1	133250040	Övre omslag	41	117110021	Urladdningstemp. sensor d6-TH3
2	108550027	Övre ram	42	113010158	Utloppsrör
3	108550044	Vänster sidopanel	43	112100030	Högtrycksbrytare
4	103000208	Förångare	44	113020427	Gasledningsrör
5	108550033	Fäste för motorfläkt	45	112100046	Lågtrycksomkopplare
6	117230001	Reaktor	46	120000023	Gasventil
7	108120036	Isolationspanel	47	109000043	Kapillär
8	112000031	Fläktmotor	48	121000028	4-vägsventil
9	108550028	Pelare	49	113170063	Dehydrator filterrör
10	108010024	Fläktaxelhölje	50	119000061	EEV
11	132000015	Fläktblad	51	113030191	4-vägs ventil till växlare
12	133250037	Frontpanel	52	113080055	EEV till distributionsrör
13	133020078	Fläktgrill	53	113060083	Rör
14	117020293	Kontroller	54	113120056	Rör från lagringstank till EEV
15	136010072	Tätningsring	55	113130043	Rör till uttorkningsfilter
16	133020096	Kontrollerlock	56	105000015	Vätskeförvaringstank
17	133020097	Kontrollbox	57	113900082	Anslutningssatser för vatten
18	108550009	Panelsupport	58	133020012	Röd gummiring
19	108550031	Pelare	59	133020026	Gummiring på vattenanslutning
20	108550034	Basfack	60	112100021-1	Brytare för vattenflöde
21	142000077	Kompressorvärmemotständ	61	136020083	Tätningsring
22	142000079	Motständ för evaporatorvärme	62	117110011	Vattenutloppstemp. sensor d2-TH5
23	101000149	Kompressor	63	113190008	Växlars temperaturklämma
24	101000149	Kompressordämpande fötter	64	133020011	Blå gummiring
25	103000208	Förångarrör	65	102041019	Värmeväxlare av titan
26	133250038	Höger panel	66	108010025	Växlars temperaturklämma
27	106000011	Tryckmätare	67	117110012	Vatteninloppstemp. sensor d1-TH6
28	113190001	Klämma	68	150000110	Avtappningsplugg
29	113190007	Sensorhållare	69	108120040	Elboxskydd
30	117110004	Förångars temperaturgivare d5-TH2	70	117140019	Förarkort
31	133250005	Kopplingsplint plastskydd	71	117140006	Fläktmotorförare
32	136010004	Klämma	72	108120038	Elbox
33	115000006	5-vägs terminal för el	73	117260002	Filterbräda
34	115000027	3-vägs terminal för filtreringspump	74	142000038	Relä
35	136020005	Gummiblock	75	117250008	PCB
36	108010065	Terminalkort	76	108120039	Skalbräda
37	103000208	Distributionsrör	77	117240002	Magnetring
38	133250039	Bakpanelen	78	117240003	Magnetring
39	133020010	Omgivningstemperatur sensorklämma	79	117020239	Modbus-modul
40	117110020	Omgivningstemperatur sensor d3-TH1

9. Exploded Diagram

9.14 Spare parts list: 74175

NO	ERP	Spare parts	NO	ERP	Spare parts
1	133250040	Övre omslag	41	117110021	Urladdningstemp. sensor d6-TH3
2	108550027	Övre ram	42	113010158	Utloppsrör
3	108550044	Vänster sidopanel	43	112100030	Högtrycksbrytare
4	103000209	Förångare	44	113020427	Gasledningsrör
5	108550030	Fäste för motorfläkt	45	112100046	Lågtrycksomkopplare
6	117230001	Reaktor	46	120000023	Gasventil
7	108120036	Isolationspanel	47	109000043	Kapillär
8	112000031	Fläktmotor	48	121000028	4-vägsventil
9	108550028	Pelare	49	113170064	Dehydrator filterrör
10	108010024	Fläktaxelhölje	50	119000061	EEV
11	132000015	Fläktblad	51	113030191	4-vägs ventil till växlare
12	133250037	Frontpanel	52	113080055	EEV till distributionsrör
13	133020078	Fläktgrill	53	113060083	Rör
14	117020293	Kontroller	54	113120056	Rör från lagringstank till EEV
15	136010072	Tätningsring	55	113130043	Rör till uttorkningsfilter
16	133020096	Kontrollerlock	56	105000015	Vätskeförvaringstank
17	133020097	Kontrollbox	57	113900082	Anslutningssatser för vatten
18	108550009	Panelsupport	58	133020012	Röd gummiring
19	108550031	Pelare	59	133020026	Gummiring på vattenanslutning
20	108550036	Basfack	60	112100021-1	Brytare för vattenflöde
21	142000077	Kompressorvärmemotständ	61	136020083	Tätningsring
22	142000079	Motständ för evaporatorvärme	62	117110011	Vattenutloppstemp. sensor d2-TH5
23	101000149	Kompressor	63	113190008	Växlars temperaturklämma
24	101000149	Kompressordämpande fötter	64	133020011	Blå gummiring
25	103000209	Förångarrör	65	102041066	Värmeväxlare av titan
26	133250038	Höger panel	66	108010025	Växlars temperaturklämma
27	106000011	Tryckmätare	67	117110012	Vatteninloppstemp. sensor d1-TH6
28	113190001	Klämma	68	150000110	Avtappningsplugg
29	113190007	Sensorhållare	69	108120040	Elboxskydd
30	117110004	Förångars temperaturgivare d5-TH2	70	117140019	Förarkort
31	133250005	Kopplingsplint plastskydd	71	117140006	Fläktmotorförare
32	136010004	Klämma	72	108120038	Elbox
33	115000006	5-vägs terminal för el	73	117260002	Filterbräda
34	115000027	3-vägs terminal för filtreringspump	74	142000038	Relä
35	136020005	Gummiblock	75	117250008	PCB
36	108010065	Terminalkort	76	108120039	Skalbräda
37	103000209	Distributionsrör	77	117240002	Magnetring
38	133250039	Bakpanelen	78	117240003	Magnetring
39	133020010	Omgivningstemperatur sensorklämma	79	117020239	Modbus-modul
40	117110020	Omgivningstemperatur sensor d3-TH1

10. Underhåll

10.Underhåll

Varning!

-Innan underhållsarbete på apparaten måste du stänga av elförsörjningen eftersom det finns risk för elchock som kan orsaka materiella skador, allvarliga personskador eller till och med dödsfall.

- Det rekommenderas att apparaten utförs allmän service minst en gång om året för att säkerstäl den fungerar korrekt, bibehåller prestandanivåer och förhindrar eventuella fel. Dessa åtgärder utför användarens bekostnad av en kvalificerad tekniker.

för underhåll som ska utföras av en kvalificerad tekniker.

-För underhåll som ska utföras av en kvalificerad tekniker, läs säkerhetsanvisningarna på de första i kapitlen om underhåll innan du utför någon av de underhållsåtgärder som beskrivs nedan.

1) Du bör regelbundet kontrollera vattentillförseln för att undvika luft som kommer in i systemet och förekomsten av lågt vattenflöde, eftersom det skulle minska HP-enhetens prestanda och tillförlitlighet.
2) Rengör dina pool och filtreringssystem regelbundet för att undvika skada på enheten som ett resultat av det smutsiga filter.
3) Du bör tömma ur vattnet från vattenpumpen om HP-enheten ska stå avstängd längre perioder (speciellt undervintersäsongen).
4) På annat sätt bör du kontrollera att enheten är fylld med vatten innan enheten börjar köra igen.
5) När enheten är konditionerad för vintersäsongen, rekommenderas det att täckavärmepumpen.
6) När enheten är igång finns det hela tiden lite vatten av laddningar under enheten

1 GENERAL TERMS

1.1 I enlighet med dessa bestämmelser garanterar säljaren att produkten som motsvarar denna garanti ("produkten") är i perfekt skick vid leveransen.
1.2 Garantitiden för produkten är två (2) år från den tidpunkt då den levererades till köparen.
1.3 I händelse av defekter i Produkten som meddelas av köparen till säljaren under garantiperioden är säljaren skyldig att reparera eller byta ut produkten, för egen kostnad och varhelst han anser lämpligt, såvida inte detta är omöjligt eller orimligt.
1.4 Om det inte är möjligt att reparera eller byta ut produkten kan köparen begära en proportionell sänkning av priset eller, om felet är tillräckligt betydande, uppsägning av försäljningsavtalet.
1.5 De utbytta eller reparerade delarna enligt denna garanti förlänger inte garantiperioden för den ursprungliga produkten utan kommer att ha en separat garanti.
1.6 För att denna garanti ska träda i kraft måste köparen tillhandahålla bevis på datum för köp och leverans av produkten.
1.7 Om han, efter sex månader från leveransen av produkten till köparen, meddelar en defekt i produkten, måste köparen tillhandahålla bevis för den påstådda defektens ursprung och existens.
1.8 Detta garantibevis utfärdas utan att det påverkar de rättigheter som motsvarar konsumenter enligt nationella bestämmelser.

2 INDIVIDUELLA VILLKOR

2.1 Denna garanti täcker de produkter som avses i denna handbok.
2.2 Detta garantibevis gäller endast i EU-länder.
2.3 För att denna garanti ska vara effektiv, måste köparen strikt följa tillverkarens instruktioner som ingår i dokumentationen som medföljer produkten, i fall där det är tillämpligt enligt produktens sortiment och modell.
2.4 När ett tidsplan anges för utbyte, underhåll eller rengöring av vissa delar eller komponenter i produkten gäller garantin endast om denna tidsplan har följts.

3 BEGRÄNSNINGAR

3.1 Denna garanti gäller endast för försäljning till konsumenter, förstått av "konsument", en person som köper produkten för ändamål som inte är relaterade till hans professionella verksamhet.
3.2 Det normala slitage som uppstår vid användning av produkten garanteras inte. När det gäller förbrukningsbara eller förbrukningsbara delar, komponenter och / eller material, såsom batterier, glödlampor etc., gäller bestämmelserna i dokumentationen som medföljer produkten.
3.3 Garantin täcker inte de fall då produkten; (I) har hanterats felaktigt; (II) har reparerats, servats eller hanterats av icke auktoriserade personer eller (III) har reparerats eller servats utan att använda originaldelar. I de fall där produktfelet är ett resultat av felaktig installation eller uppstart, gäller denna garanti endast när installationen eller uppstart ingår i produktens försäljningsavtal och har utförts av säljaren eller enligt hans ansvar
