Type de produit	Pompe à chaleur pour piscine
Marque	AstralPool
Modèle	Pro Elyo Touch (PET-08 à PET-35T)
Codes produits	74166 à 74175

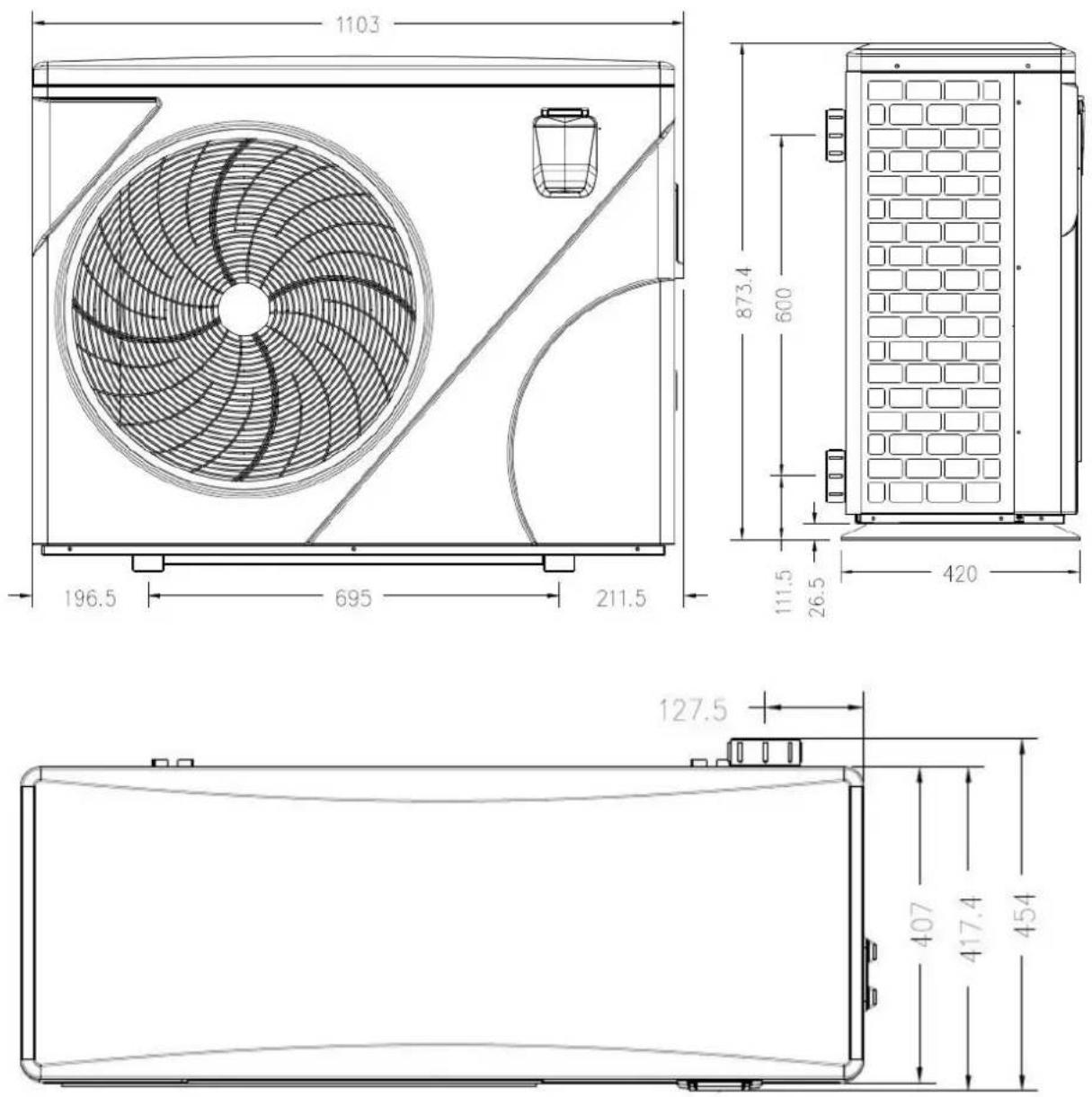

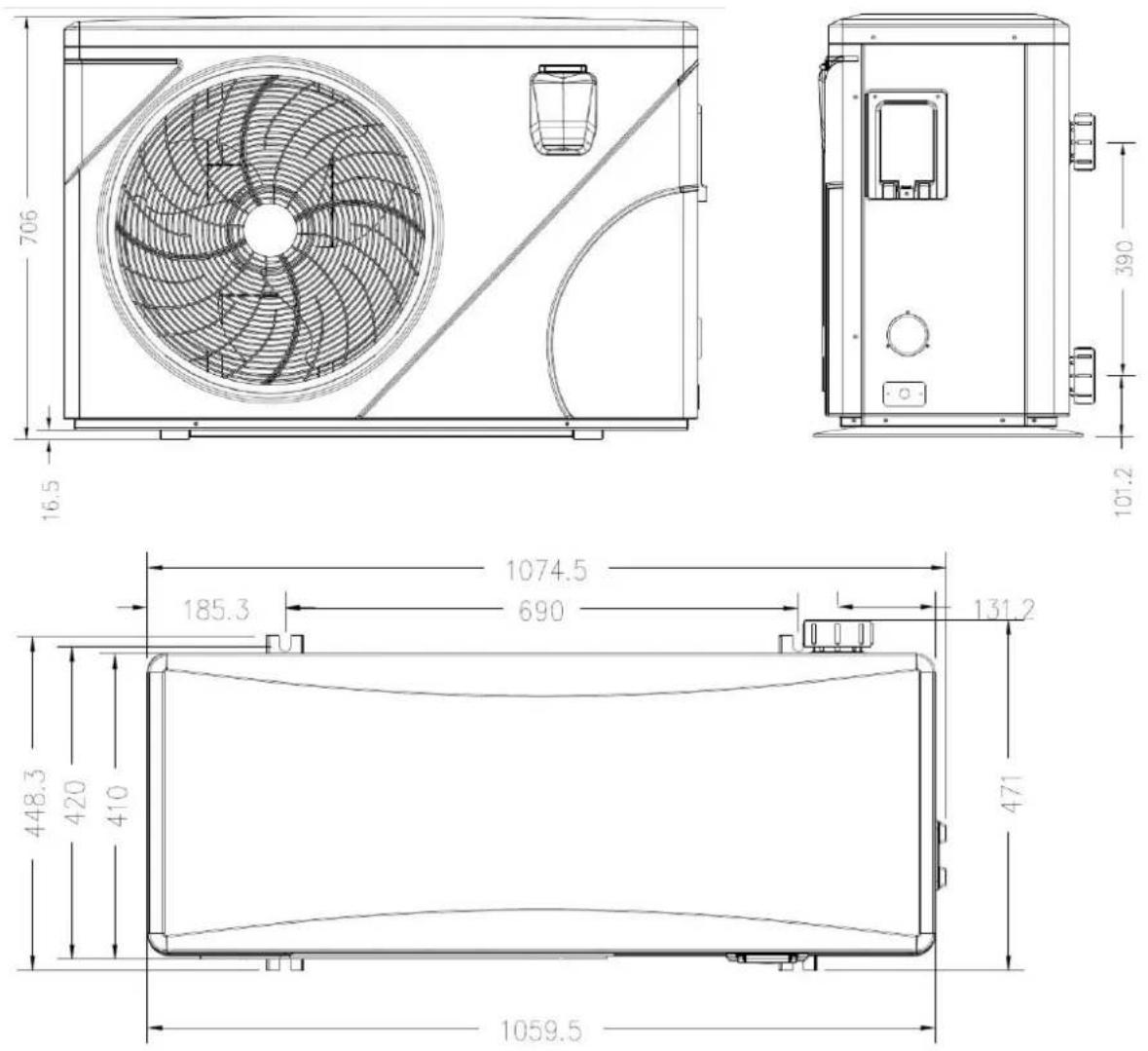

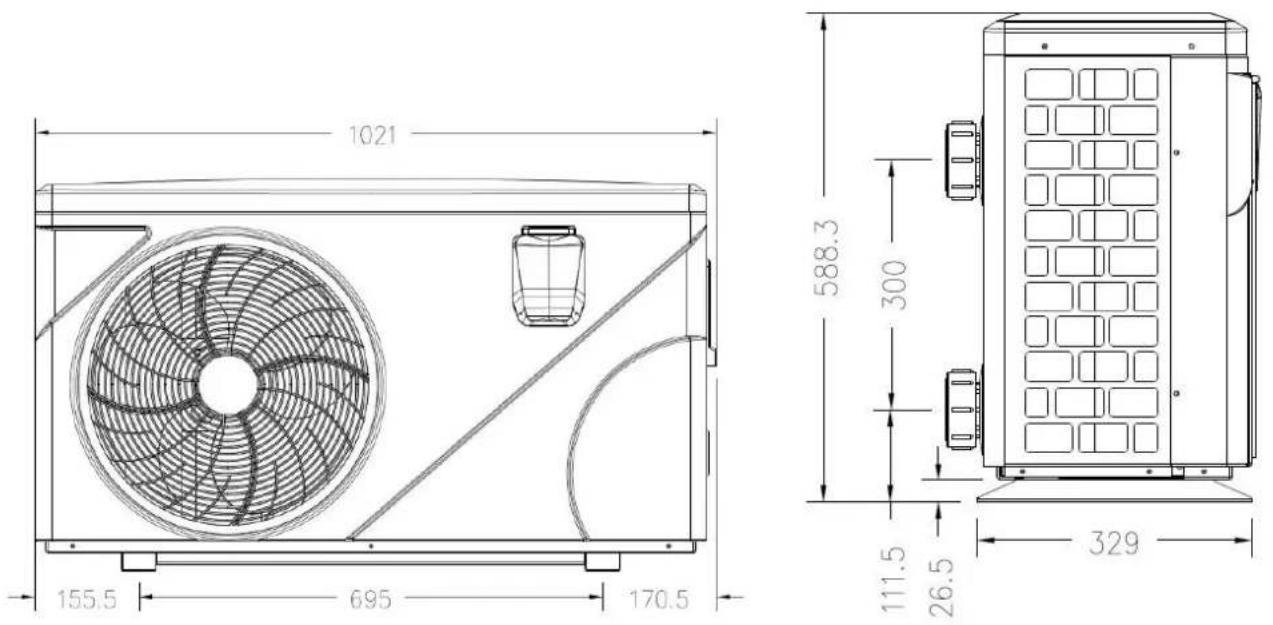

Dimensions (L x l x H)	Environ 1000 x 400 x 800 mm à 1400 x 600 x 1000 mm selon modèle
Poids net / brut	60-158 kg selon modèle
Alimentation électrique	220-240 V ~ 50 Hz (monophasé) ou 380-400 V 3N~ 50 Hz (triphasé) selon modèle
Courant nominal	4,6 A à 22,9 A (monophasé) / 7 A à 8,4 A (triphasé)
Puissance calorifique	8,5 kW à 35 kW selon modèle et conditions
COP	Jusqu'à 16 en conditions optimales
Réfrigérant	R32 (GWP=675) pour la plupart des modèles ; R410A (GWP=2088) pour PET-30T et PET-35T
Charge de réfrigérant	0,65 kg à 4 kg selon modèle
Indice de protection	IPX4
Niveau sonore à 1 m	38-60 dB(A) selon modèle et mode
Fonctions principales	Chauffage, refroidissement, modes Turbo, Smart, Silent, programmation horaire, priorité chauffage, pilotage filtration

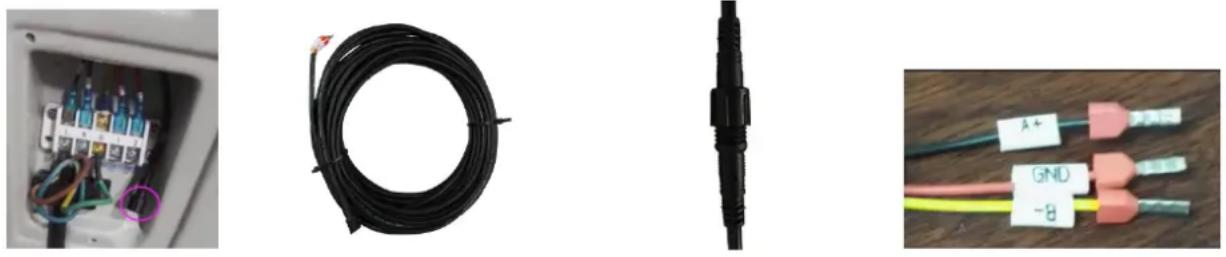

Connectivité	Modbus / Fluidra Connect (option)
Entretien et nettoyage	Nettoyage régulier de l'évaporateur, vidange hivernale, maintenance annuelle par technicien qualifié
Sécurité	Protection IPX4, DDR 30mA, protections haute/basse pression, antigel, multiple codes d'erreur

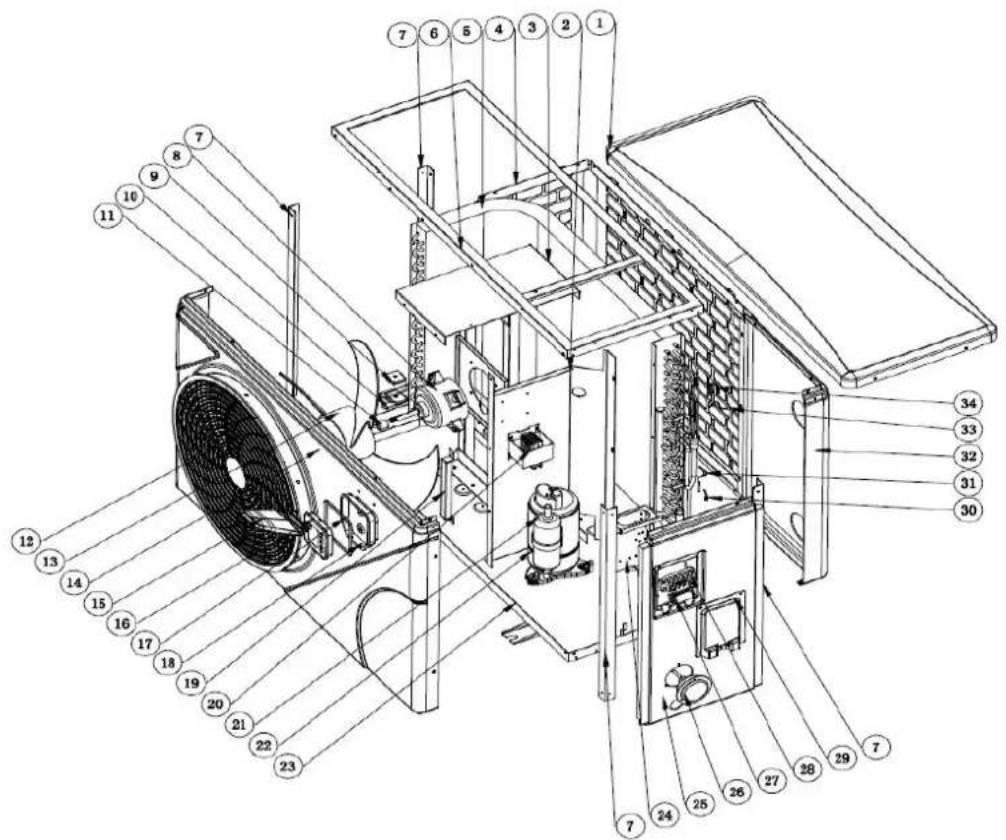

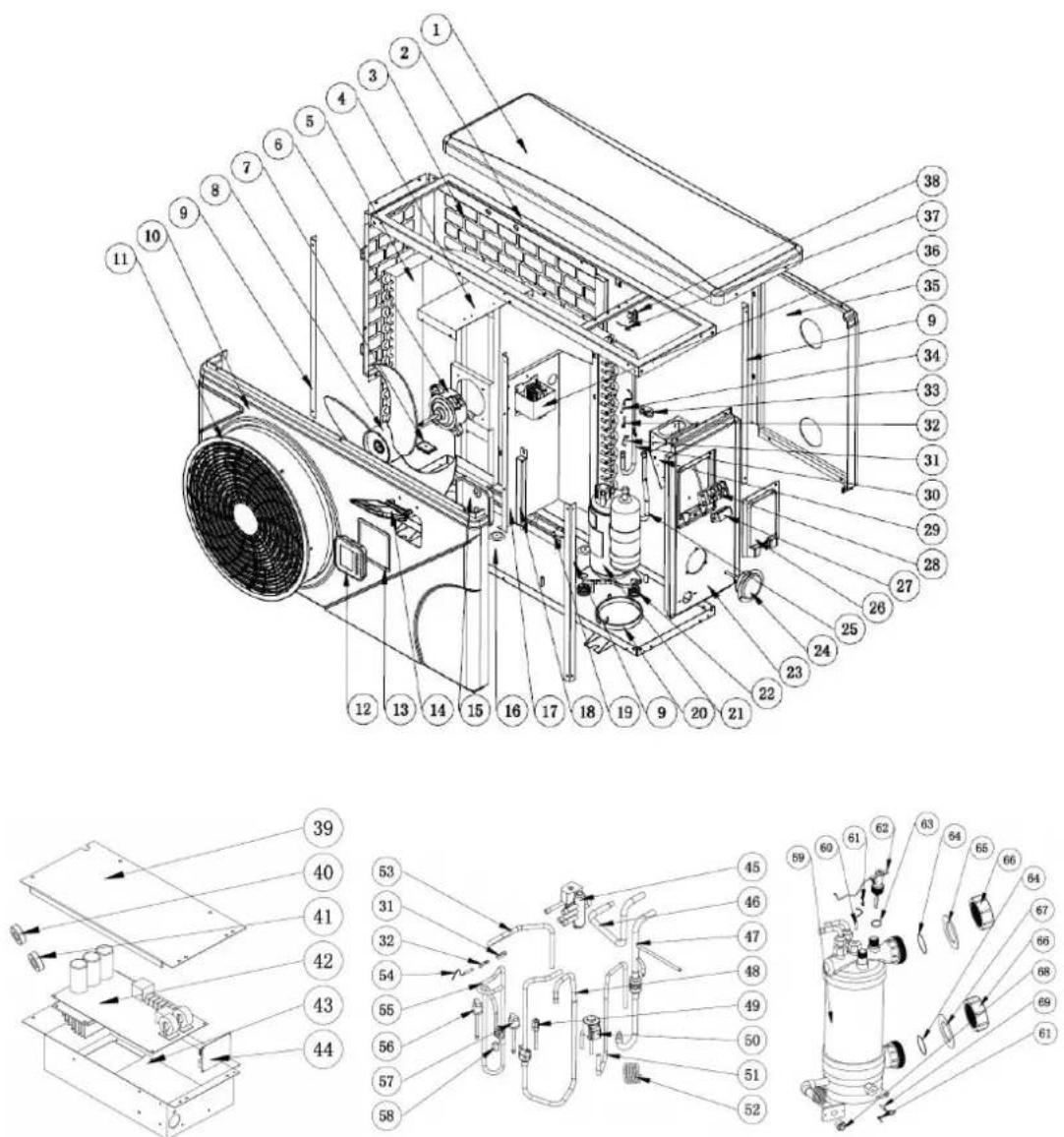

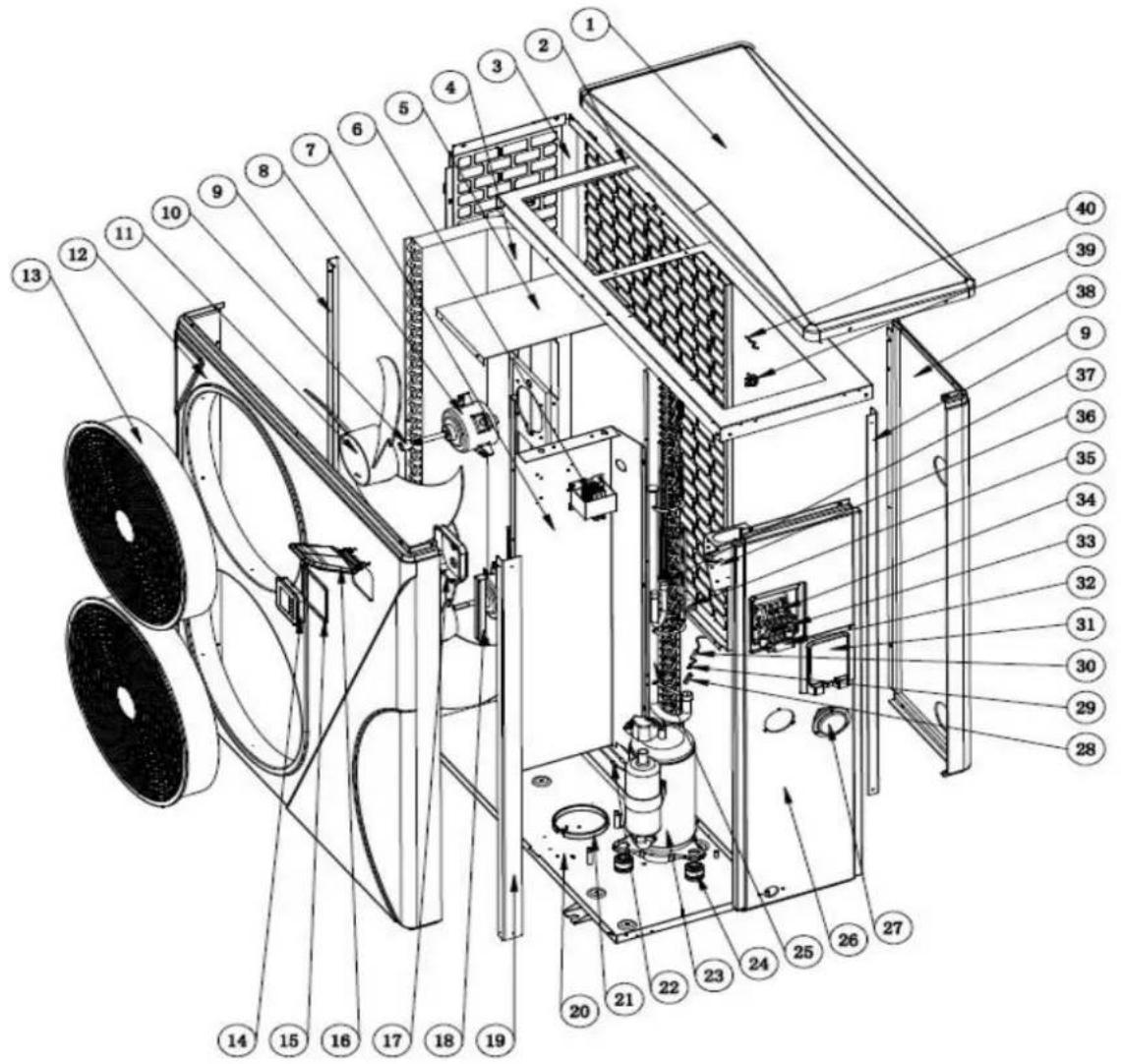

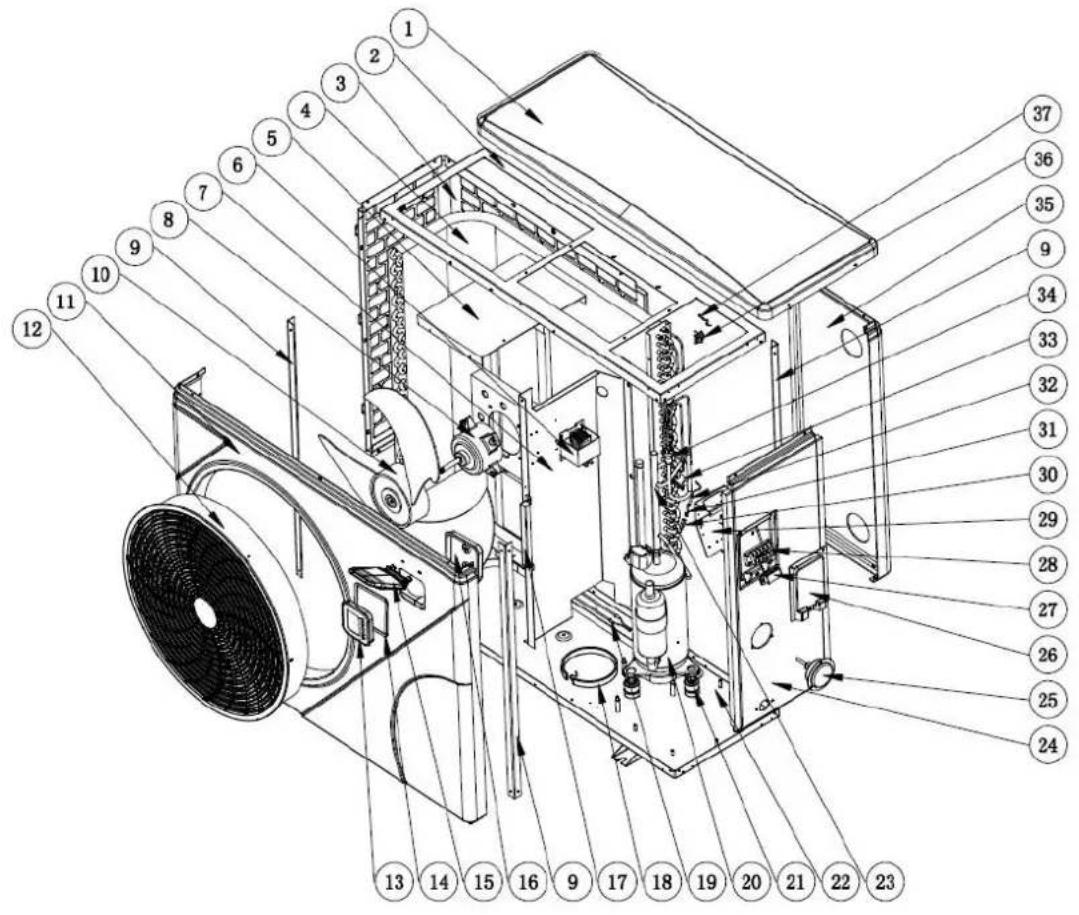

Pièces détachées et réparabilité	Liste détaillée des pièces détachées dans la notice ; schémas éclatés fournis
Garantie	2 ans (conditions particulières dans la notice)

FOIRE AUX QUESTIONS - Pro Elyo Touch ASTRALPOOL

Comment démarrer et arrêter la pompe à chaleur Pro Elyo Touch ?

Appuyez sur la touche ON/OFF du contrôleur pour démarrer ou arrêter l'appareil. Lors de la mise sous tension, l'écran affiche le code modèle pendant 3 secondes. En mode arrêt, l'écran affiche 'OFF'.

Quels sont les modes de fonctionnement disponibles ?

Trois modes sont disponibles : Turbo (pleine puissance), Smart (moyenne et pleine puissance) et Silent (moyenne et petite puissance). Utilisez la touche mode pour basculer entre eux.

Comment régler la température de l'eau ?

Déverrouillez la commande en appuyant longuement sur la touche clé. Utilisez les touches + et - pour régler la température souhaitée. Plage de réglage : 6-41 °C en chauffage/auto, 6-35 °C en refroidissement.

Que faire en cas d'affichage d'un code d'erreur ?

La notice liste de nombreux codes d'erreur (PP01 à EE28) avec leurs causes et solutions. Par exemple, EE03 signifie défaut de débit d'eau : vérifiez le filtre et le by-pass. Consultez le chapitre 8 pour le dépannage complet.

Est-il nécessaire d'installer un by-pass ?

Oui, le kit By-Pass est fortement recommandé pour optimiser le débit d'eau et faciliter la maintenance. Il permet de régler le débit et de contrôler la pression via le manomètre.

Comment entretenir la pompe à chaleur ?

Un entretien annuel par un technicien qualifié est recommandé. Vérifiez régulièrement le circuit d'eau, nettoyez l'évaporateur des débris, et vidangez l'eau en hiver pour éviter le gel. Consultez le chapitre 10.

Puis-je utiliser la pompe à chaleur en mode refroidissement ?

Oui, la Pro Elyo Touch peut fonctionner en mode refroidissement. Pour changer de mode, appuyez longuement (5 s) sur la touche mode. Les consignes de refroidissement sont 6-35 °C.

Quel réfrigérant est utilisé et est-il inflammable ?

Les modèles standards utilisent du R32 (GWP=675, faible inflammabilité A2L). Les modèles PET-30T et PET-35T utilisent du R410A. Le R32 est potentiellement inflammable, respectez les consignes de sécurité.

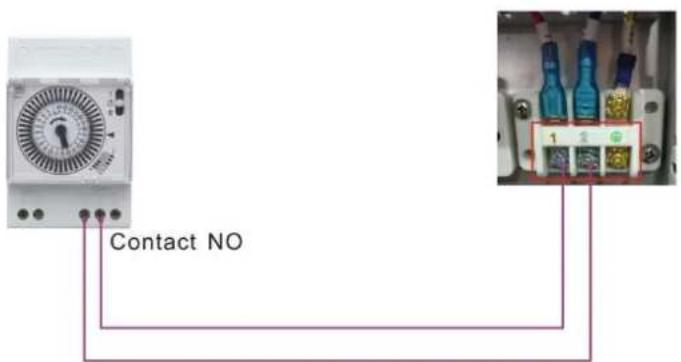

Comment programmer la pompe à chaleur pour qu'elle fonctionne à heures fixes ?

Activez la fonction horloge en réglant le paramètre P2 sur 1. Ensuite, réglez l'heure P4, l'heure de démarrage P5 et l'heure d'arrêt P6 via le menu paramètres. L'icône TIMER s'allume.

Quelle est la garantie du produit ?

Le produit bénéficie d'une garantie de 2 ans à compter de la remise à l'acheteur, conformément aux conditions générales et particulières décrites dans la notice. La garantie couvre les défauts de conformité sous réserve de respect des instructions.

MODE D'EMPLOI Pro Elyo Touch ASTRALPOOL

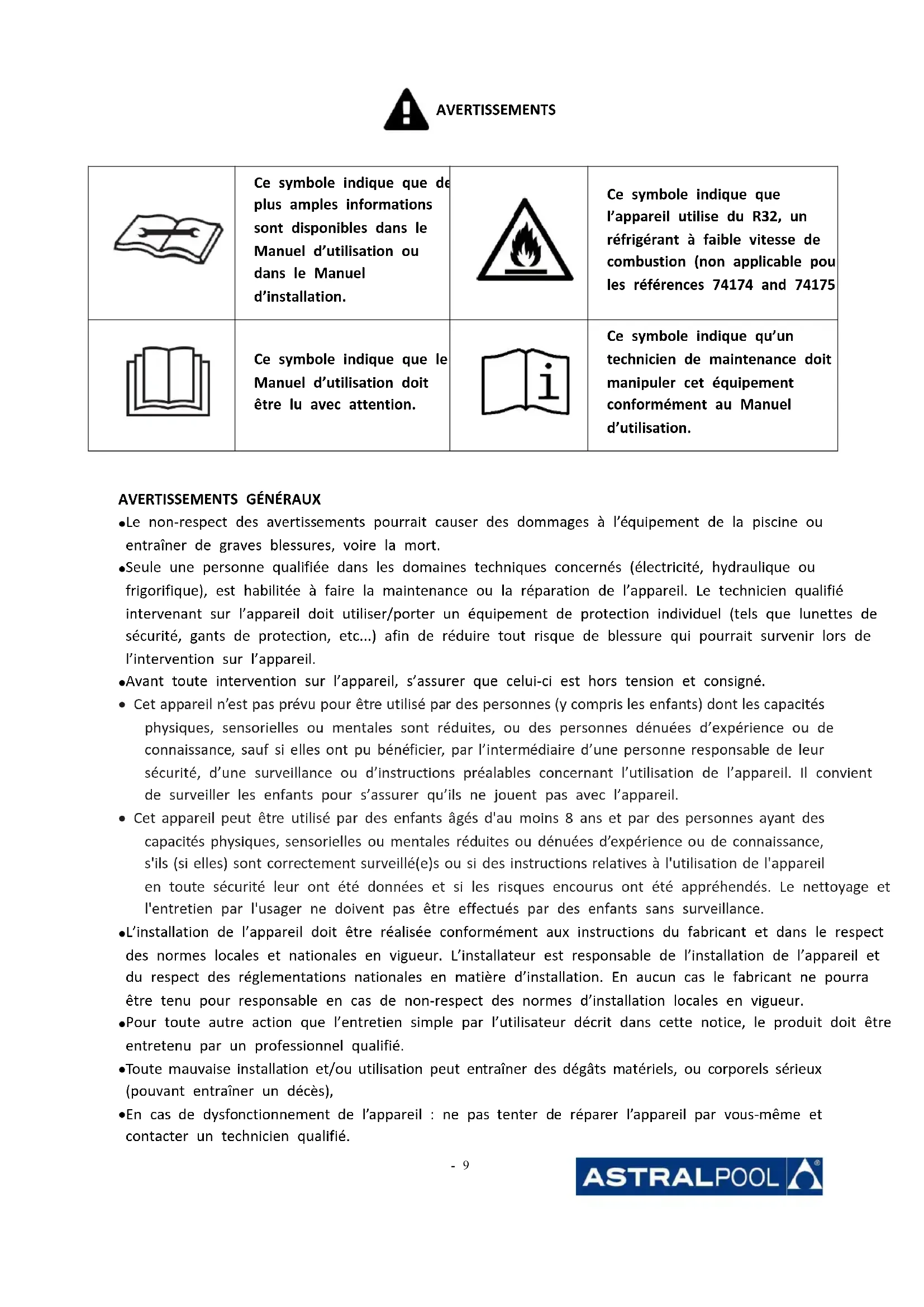

	Ce symbole indique que de plus amples informations sont disponibles dans le Manuel d’utilisation ou dans le Manuel d’installation.		Ce symbole indique que l’appareil utilise du R32, un réfrigérant à faible vitesse de combustion (non applicable pou les références 74174 and 74175
	Ce symbole indique que le Manuel d’utilisation doit être lu avec attention.		Ce symbole indique qu’un technicien de maintenance doit manipuler cet équipement conformément au Manuel d’utilisation.

AVERTISSEMENTS GÉNÉRAUX

- Le non-respect des avertissements pourrait causer des dommages à l'équipement de la piscine ou entraîner de graves blessures, voire la mort.

- Seule une personne qualifiée dans les domaines techniques concernés (électricité, hydraulique ou frigorifique), est habilitée à faire la maintenance ou la réparation de l'appareil. Le technicien qualifié intervenant sur l'appareil doit utiliser/porter un équipement de protection individuel (tels que lunettes de sécurité, gants de protection, etc...) afin de réduire tout risque de blessure qui pourrait survenir lors de l'intervention sur l'appareil.

- Avant toute intervention sur l'appareil, s'assurer que celui-ci est hors tension et consigné.

- Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

- L'installation de l'appareil doit être réalisée conformément aux instructions du fabricant et dans le respect des normes locales et nationales en vigueur. L'installateur est responsable de l'installation de l'appareil et du respect des réglementations nationales en matière d'installation. En aucun cas le fabricant ne pourra être tenu pour responsable en cas de non-respect des normes d'installation locales en vigueur.

- Pour toute autre action que l'entretien simple par l'utilisateur décrit dans cette notice, le produit doit être entretenu par un professionnel qualifié.

- Toute mauvaise installation et/ou utilisation peut entraîner des dégâts matériels, ou corporels sérieux (pouvant entraîner un décès),

- En cas de dysfonctionnement de l'appareil : ne pas tenter de réparer l'appareil par vous-même et contacter un technicien qualifié.

• Toute désactivation, élimination ou contournement de l'un des éléments de sécurité intégrés à l'appareil annule automatiquement la garantie, tout comme l'utilisation de pièces de remplacement provenant d'un fabricant tiers non autorisé.
• Ne pas vaporiser d'insecticide ou autre produit chimique (inflammable ou non-inflammable) vers l'appareil, il pourrait détériorer la carrosserie et provoquer un incendie.
• Ne pas toucher le ventilateur ou les pièces mobiles et ne pas insérer d'objets ou vos doigts à proximité d'pièces mobiles lorsque l'appareil est en fonctionnement. Les pièces mobiles peuvent causer des blessures sérieuses voire la mort.

AVERTISSEMENTS LIÉS À DES APPAREILS ÉLECTRIQUES

• L'alimentation électrique de l'appareil doit être protégée par un Dispositif de protection à courant Différentiel Résiduel (DDR) de 30 mA dédié, en conformité avec les normes en vigueur du pays d'installation.
• Ne pas utiliser de rallonge pour brancher l'appareil ; connecter l'appareil directement à un circuit d'alimentation adapté.
• Avant toute opération, vérifier que :

-La tension indiquée sur la plaque signalétique de l'appareil correspond bien à celle du réseau,

-Le réseau d'alimentation convient à l'utilisation de l'appareil, et qu'il dispose d'une prise à la terre,

-La fiche d'alimentation s'adapte à la prise de courant.

• Ne pas débrancher et rebrancher l'appareil en cours de fonctionnement.
• Ne pas tirer sur le câble d'alimentation pour le débrancher.
• Si le câble d'alimentation est abîmé, il doit être impérativement remplacé par le fabricant, son agent technique ou une personne qualifiée afin de garantir la sécurité.
• Ne pas réaliser d'entretien ou de maintenance de l'appareil les mains mouillées ou si l'appareil est mouillé
• Avant de connecter l'appareil à la source d'alimentation, vérifier que bloc de raccordement ou la prise d'alimentation à laquelle l'appareil sera connecté est en bon état et qu'il n'est pas endommagé ni rouillé
• Par temps orageux, déconnecter l'appareil de l'alimentation électrique pour éviter qu'il ne soit endommagé par la foudre.
• Ne pas plonger l'appareil dans l'eau ou la boue

AVERTISSEMENTS LIÉS AUX APPAREILS CONTENANT DU FLUIDE FRIGORIGENE R32

• Le réfrigérant R32 est un réfrigérant de catégorie A2L, qui est considéré comme potentiellement inflammable.
• Ne pas décharger le fluide R32 dans l'atmosphère. Ce fluide est un gaz fluoré à effet de serre, couvert par le protocole de Kyoto, avec un Potentiel de chauffage global (GWP) = 675 (réglementation européenne UE 517/2014).
• Installer l'unité à l'extérieur. Ne pas installer l'unité à l'intérieur ou dans un endroit clôt et non aéré en extérieur.
• L'appareil doit être stocké dans une pièce sans source d'étincelle en fonctionnement permanent (par exemple : flammes à l'air libre, appareil à gaz en fonctionnement ou chauffage électrique en fonctionnement).
• Ne pas percer, ni incinérer.
• À noter que le réfrigérant R32 peut dégager une certaine odeur.
• Afin de se conformer aux normes et aux réglementations pertinentes en matière d'environnement et d'installation, notamment au décret N° 2015-1790 et/ou à la réglementation européenne UE 517/2014, une recherche de fuite doit être effectuée sur le circuit de refroidissement au moins une fois par an. Cette opération doit être effectuée par un spécialiste certifié des appareils de refroidissement.
• Merci de conserver l'afficheur dans un endroit sec ou fermer son couvercle pour éviter que l'afficheur ne soit endommagé par l'humidité.

INSTALLATION ET MAINTENANCE

• Il est interdit d'installer l'appareil à proximité de matériaux combustibles, ou d'une bouche de reprise d'air d'un bâtiment adjacent.
• Pour certains appareils, il est impératif d'utiliser un accessoire de type : « grille de protection » si l'installation est située dans un lieu où l'accès n'est pas réglementé.
• Pendant les phases d'installation, de dépannage, de maintenance, il est interdit d'utiliser les tuyauteries comme marche pied : sous la contrainte, la tuyauterie pourrait se rompre et le réfrigérant pourrait entraîner de graves brûlures.
• Pendant la phase d'entretien de l'appareil, la composition et l'état du fluide caloporteur seront contrôlés, ainsi que l'absence de trace de réfrigérant.
• Pendant le contrôle annuel d'étanchéité de l'appareil, conformément aux lois en vigueur, vérifier que les pressostats haute et basse pression sont raccordés correctement sur le circuit frigorifique et qu'ils coupent le circuit électrique en cas de déclenchement.
• Pendant la phase de maintenance, s'assurer qu'il n'y a pas de traces de corrosion ou de taches d'huile autour des composants frigorifiques.
• Avant toutes interventions sur le circuit frigorifique, il est impératif d'arrêter l'appareil et d'attendre quelques minutes avant la pose de capteurs de température ou de pression, certains équipements comme le compresseur et les tuyauteries peuvent atteindre des températures supérieures à 100°C et des pressions élevées pouvant entraîner de graves brûlures.
• Ne pas braser ou souder le tuyau s'il y a du réfrigérant à l'intérieur de la machine. Veuillez ne pas charge le gaz dans un espace confiné.

MAINTENANCE : AVERTISSEMENTS LIÉS AUX APPAREILS CONTENANT DU RÉFRIGÉRANT R32

Vérification de la zone

- Avant de commencer à travailler sur des systèmes contenant des fluides frigorigènes inflammables, des contrôles de sécurité sont nécessaires pour garantir que le risque d'étincelle soit réduit.

Procédure de travail

- Les travaux doivent être effectués selon une procédure contrôlée afin de réduire le risque de libération d'un gaz ou de vapeur inflammable pendant les travaux.

Zone générale de travail

- Tout le personnel de maintenance et les autres personnes travaillant dans la zone proche doivent être tenus au courant des travaux effectués. Les travaux dans des espaces confinés doivent être évités.

Vérification de la présence de réfrigérant

- La zone doit faire l'objet d'une vérification par un détecteur de réfrigérant approprié avant et pendant les travaux, afin que le technicien soit averti de la présence d'une atmosphère potentiellement toxique ou inflammable. S'assurer que l'équipement de détection des fuites utilisé est adapté à l'utilisation de tous les réfrigérants concernés, c'est-à-dire qu'il ne peut provoquer d'étincelle, est correctement isolé ou parfaitement sûr.

Présence d'un extincteur

- Si des travaux impliquant une certaine température doivent être effectués sur l'équipement frigorifique ou sur toute pièce associée, un équipement d'extinction des incendies approprié doit se trouver à portée de main. Mettre en place un extincteur à poudre ou à CO2 à proximité de la zone de travail.

Absence de source d'ignition

- Aucune personne effectuant des travaux sur un système frigorifique et devant exposer la tuyauterie ne doit utiliser une quelconque source d'étincelle qui pourrait représenter un risque d'incendie ou

d'explosion. Toutes les sources possibles d'étincelle, notamment une cigarette, doivent être gardées suffisamment à distance du site d'installation, de réparation, de retrait ou d'élimination, lorsque du réfrigérant peut potentiellement être libéré dans l'espace environnant. Avant les travaux, la zone autour de l'équipement doit être examinée afin de s'assurer qu'elle ne comporte pas de risque d'incendie ou de risque d'étincelle. Des panneaux « Interdiction de fumer » doivent être affichés.

Ventilation de la zone

- Avant d'accéder à l'unité d'une quelconque manière que ce soit pour y effectuer n'importe quel entretien, s'assurer que la zone est ouverte et bien aérée. Une aération appropriée, permettant une dispersion en toute sécurité de tout réfrigérant qui pourrait être libéré dans l'atmosphère, doit être maintenue pendant l'entretien de l'unité.

Vérification de l'équipement de réfrigération

• Les recommandations en matière d'entretien et de maintenance du fabricant doivent toujours être respectées. Lors du remplacement de composants électriques, s'assurer de n'utiliser que des composants du même type et de même catégorie, qui sont recommandés/approuvés par le fabricant. En cas de doute, consulter le service technique du fabricant pour obtenir de l'aide.
• Les vérifications suivantes doivent être appliquées aux installations utilisant des réfrigérants inflammables :
• les marquages sur l'équipement doivent rester visibles et lisibles, tout marquage ou signal illisible doit être corrigé ;
• les tuyaux ou composants frigorifiques sont installés dans une position où il est peu probable qu'ils soient exposés à toute substance qui pourrait corroder des composants contenant du réfrigérant, sauf si les composants sont fabriqués dans des matériaux normalement résistants à la corrosion ou correctement protégés contre une telle corrosion.

Vérification des composants électriques

• La réparation et la maintenance des composants électriques doivent comporter des contrôles de sécurité initiaux et des procédures d'inspection des composants. Si une défaillance pouvant compromettre la sécurité survient, aucune alimentation électrique ne doit être branchée au circuit jusqu'à ce qu'elle soit entièrement résolue. Si la défaillance ne peut être corrigée immédiatement, mais que les travaux doivent se poursuivre, une solution temporaire adaptée doit être trouvée. Ceci doit être signalé au propriétaire de l'équipement afin que toutes les personnes concernées soient averties.
• La réparation et la maintenance des composants électriques doivent inclure les contrôles de sécurité initiaux suivants :
• les condensateurs sont déchargés : ceci doit être effectué en toute sécurité afin d'éviter toute possibilité d'étincelle ;
• aucun composant électrique, ni aucun câblage alimenté n'est exposé pendant la charge, la remise en état ou la purge du système ;
  – le raccordement à la terre doit être présent en continu.

Réparation sur les composants isolés

• Lors de réparations sur des composants isolés, toutes les alimentations électriques doivent être débranchées de l'équipement sur lequel les travaux sont effectués avant tout retrait de couvercle d'isolement, etc. Si l'équipement doit absolument être alimenté en électricité pendant l'entretien, un dispositif de détection des fuites fonctionnant en permanence doit être placé au point le plus critique afin de signaler toute situation potentiellement dangereuse.

• Il convient de faire particulièrement attention aux points suivants afin de s'assurer que, lors de travaux sur des composants électriques, le boîtier n'est pas altéré au point d'affecter le niveau de protection. Ceci doit inclure les câbles endommagés, un nombre excessif de branchements, des bornes non conformes aux caractéristiques d'origine, les joints endommagés, une installation incorrecte des presse-étoupes, etc.

• S'assurer que l'appareil est correctement fixé.

• S'assurer que les joints ou les matériaux d'isolement ne se sont pas dégradés au point qu'ils n'empêchent plus une atmosphère inflammable de pénétrer dans le circuit. Les pièces de rechange doivent être conformes aux caractéristiques du fabricant.

Réparation des composants intrinsèquement sûrs

• N'appliquer aucune charge d'induction ou de capacité électrique permanente au circuit sans s'assurer que celle-ci n'excède pas la tension et l'intensité autorisées pour l'équipement en cours d'utilisation.
• Les composants normalement sûrs sont les seuls types sur lesquels il est possible de travailler en présence d'une atmosphère inflammable lorsqu'ils sont alimentés. L'appareil de test doit appartenir à la classe adaptée.
• Ne remplacer les composants que par des pièces spécifiées par le fabricant. D'autres pièces pourraient enflammer le réfrigérant dans l'atmosphère en raison d'une fuite.

Câblage

- Vérifier que le câblage ne présente pas d'usure, de corrosion, de pression excessive, de vibration, de bord coupant ou tout autre effet environnemental négatif. Le contrôle doit également prendre en compte les effets du vieillissement ou de vibrations en continu provoquées par des sources telles que des compresseurs ou des ventilateurs.

Détection de fluide réfrigérant inflammable

• En aucun cas, des sources potentielles d'étincelle ne doivent être utilisées pour la recherche ou la détection de fuites de réfrigérant. Une lampe haloïde (ou tout autre détecteur utilisant une flamme nue) ne doit pas être utilisée.
• Les méthodes de détection de fuite suivantes sont considérées comme acceptables pour tous les systèmes frigorifiques.
• Les détecteurs de fuite électroniques peuvent être utilisés pour détecter des fuites de réfrigérant mais, en cas de réfrigérant inflammable, il se peut que la sensibilité ne soit pas adaptée ou nécessite un nouvel étalonnage. (L'équipement de détection doit être étalonné dans un endroit ne présentant aucun réfrigérant.) S'assurer que le détecteur n'est pas une potentielle source d'étincelle et est adapté au réfrigérant utilisé. L'équipement de détection des fuites doit être réglé à un pourcentage du LFL du réfrigérant et doit être étalonné en fonction du réfrigérant employé. Le pourcentage de gaz approprié (25 % au maximum) doit être confirmé.
• Les fluides de détection de fuites sont également adaptés pour une utilisation sur la plupart des réfrigérants, mais l'utilisation de détergents contenant du chlore doit être évitée, car il pourrait réagir avec le réfrigérant et corroder la tuyauterie en cuivre.
• Si une fuite est suspectée, toutes les flammes nues doivent être supprimées/éteintes.
• Si une fuite de réfrigérant est détectée et nécessite un brasage, tout le réfrigérant doit être retiré du système ou isolé (par le biais de vannes de fermeture) dans une partie du système à l'écart de la fuite.

Retrait et évacuation

- Lors d'un accès au circuit frigorifique pour effectuer des réparations, ou pour toute autre raison, des procédures conventionnelles doivent être utilisées. Cependant, pour des réfrigérants inflammables, il est essentiel de suivre les recommandations car l'inflammabilité est à prendre en compte. La procédure qui suit doit être respectée :

• Retirer le réfrigérant ;
• Purger le circuit avec un gaz inerte (facultatif pour l'A2L) ;
• Evacuer (facultatif pour l'A2L) ;
• Purger avec un gaz inerte (facultatif pour l'A2L) ;
• Ouvrir le circuit par découpe ou brasage.

- La charge en réfrigérant doit être récupérée dans les bouteilles de récupération appropriées. Pour les appareils contenant des réfrigérants inflammables autres que des réfrigérants A2L, le système doit être purgé par de l'azote dépourvu d'oxygène pour rendre l'appareil apte à recevoir des réfrigérants inflammables. Il peut être nécessaire de répéter ce processus plusieurs fois. De l'air comprimé ou de l'oxygène ne doivent pas être utilisés pour purger des systèmes frigorifiques.

Procédures de chargement

• S'assurer que la sortie de la pompe à vide ne se trouve pas à proximité de toute source potentielle d'étincelle et qu'une aération est disponible.
• En plus des procédures de charge conventionnelles, les exigences suivantes doivent être respectées.
• S'assurer qu'aucune contamination entre différents réfrigérants n'est possible lors de l'utilisation d'un équipement de charge. Les flexibles ou les lignes doivent être aussi courts que possible afin de réduire la quantité de réfrigérant qu'ils contiennent.
• Les bouteilles doivent être maintenues dans une position appropriée, conforme aux instructions.
• S'assurer que le système frigorifique est relié à la terre avant de charger le système en réfrigérant.
• Étiqueter le système une fois la charge effectuée (si ce n'est pas déjà le cas).
• Faire particulièrement attention de ne pas trop remplir le système frigorifique.
• Avant de recharger le système, il faut y effectuer un test en pression à l'aide du gaz de purge approprié. système doit être examiné pour l'absence de fuite en fin de charge, mais avant la mise en service. Un tes de fuite de suivi doit être effectué avant de quitter le site

Démantèlement

- Avant d'effectuer une procédure de démantèlement, il est indispensable que le technicien se soit bien familiarisé avec l'équipement et ses caractéristiques. Il est particulièrement recommandé de soigneusement récupérer l'intégralité des réfrigérants. Avant d'effectuer cette tâche, un échantillon d'huile et de réfrigérant doit être récupéré si des analyses s'avèrent nécessaires avant une autre utilisation du réfrigérant récupéré. Il est indispensable de vérifier la présence d'une alimentation électrique avant de débuter la tâche.

1. Se familiariser avec l'équipement et son fonctionnement.
2. Isoler électriquement le système.
3. Avant de débuter la procédure, s'assurer des points suivants :

- Un équipement de manutention mécanique est disponible si nécessaire pour manipuler les bouteilles de réfrigérant ;

• Tout l'équipement de protection individuelle est disponible et est correctement utilisé ;
• Le processus de récupération est suivi à tout moment par une personne compétente ;

• L'équipement et les bouteilles de récupération sont conformes aux normes concernées.

• Évacuer le système frigorifique, si possible.

• Si un vide ne peut être créé, mettre en place un collecteur afin de pouvoir retirer le réfrigérant depuis divers emplacements sur le système.

• S'assurer que la bouteille se trouve sur les balances avant de commencer les opérations de récupération.
• Démarrer la machine de récupération et la faire fonctionner conformément aux instructions.
• Ne pas trop remplir les bouteilles (pas plus de 80 % du volume en charge liquide).
• Ne pas dépasser la pression maximale de fonctionnement de la bouteille, même temporairement.
• Lorsque les bouteilles ont été remplies correctement et que le processus est terminé, s'assurer que les bouteilles et l'équipement sont rapidement retirés du site et que les vannes d'isolement alternatives sur l'équipement sont fermées.
• Le réfrigérant récupéré ne doit pas être chargé dans un autre système frigorifique, à moins qu'il ait été nettoyé et contrôlé.

DÉPANNAGE

• Toute intervention de brasage devra être réalisée par des braseurs qualifiés.
• Le remplacement de tuyauteries ne pourra être réalisé qu'avec du tube cuivre conforme à la norme NF EN 12735-1.
• Détection de fuites, cas de test sous pression :

- Ne jamais utiliser d'oxygène ou d'air sec, risques d'incendie ou d'explosion,

– Utiliser de l'azote déshydratée ou un mélange d'azote et de réfrigérant indiqué sur la plaque signalétique,

- La pression du test coté basse et haute pression ne doit pas dépasser 42 bars dans le cas où l'appareil é équipé de l'option manomètre.

• Pour les tuyauteries du circuit haute pression réalisées avec du tube cuivre d'un diamètre = ou > à 1"5/8, un certificat §2.1 suivant la norme NF EN 10204 sera à demander au fournisseur et à conserver dans le dossier technique de l'installation.
• Les informations techniques relatives aux exigences de sécurité des différentes directives appliquées, sont indiquées sur la plaque signalétique. Toutes ces informations doivent être enregistrées sur la notice d'installation de l'appareil qui doit figurer dans le dossier technique de l'installation : modèle, code, numéro de série, TS maximum et minimum, PS, année de fabrication, marquage CE, adresse du fabricant, réfrigérant et poids, paramètres électriques, performances thermodynamique et acoustique.

ÉTIQUETAGE

• L'équipement doit être étiqueté, mentionnant qu'il a été mis hors service et que le réfrigérant a été vidangé.
• L'étiquette doit être datée et signée.
• Pour les appareils contenant un réfrigérant inflammable, veiller à ce que des étiquettes soient apposées sur l'équipement, indiquant qu'il contient un réfrigérant inflammable.

RÉCUPÉRATION

• Lors de la vidange du réfrigérant, pour l'entretien ou la mise hors service, il est recommandé de suivre les bonnes pratiques pour vidanger l'intégralité du réfrigérant en toute sécurité.
• Lors du transfert de réfrigérant dans une bouteille, veiller à utiliser une bouteille de récupération adaptée au réfrigérant. Veiller à prévoir le bon nombre de bouteilles pour récupérer l'intégralité du fluide. Toutes les bouteilles à utiliser doivent être conçues pour la récupération de réfrigérant et doivent être étiquetées pour ce réfrigérant spécifique. Les bouteilles doivent être équipées d'une soupape de dépression et de vannes d'arrêt en bon état de fonctionnement. Les bouteilles de récupération vides sont évacuées et, si possible, refroidies avant la récupération.
• L'équipement de récupération doit être en bon état de fonctionnement, les consignes d'utilisation de l'équipement doivent être à portée de main et l'équipement doit être adapté au réfrigérant concerné, y compris, le cas échéant, au réfrigérant inflammable. De plus, un ensemble de balances calibrées doivent être disponibles et en bon état de fonctionnement. Les tuyaux doivent être complets, ne pas présenter de fuite ni de raccord déconnecté, et doivent être en bon état. Avant d'utiliser la machine de récupération, vérifier qu'elle est en bon état de fonctionnement, qu'elle a été bien entretenue et que les composants électriques associés sont étanchéifiés afin d'éviter tout départ de feu en cas de libération de réfrigérant. En cas de doute, consulter le fabricant.
• Le réfrigérant récupéré doit être renvoyé au fournisseur de réfrigérant dans sa bouteille de récupération, avec une note de transfert de déchets. Ne pas mélanger différents fluides frigorigènes dans les unités de récupération, et en particulier dans les bouteilles.
• Si le compresseur est déposé ou que l'huile du compresseur est vidangée, vérifier que le réfrigérant a bien été évacué afin d'éviter qu'il ne se mélange au lubrifiant. Le processus de vidange doit être réalisé avant de renvoyer le compresseur au fournisseur. Seule la chauffe électrique du corps du compresseur peut être

utilisée pour accélérer ce processus. Lorsque tous les liquides d'un système sont vidangés, cette opération doit être réalisée en toute sécurité.

Recyclage

Ce symbole requis par la directive européenne 2012/19/UE (directive relative aux déchets d'équipements électriques et électroniques) signifie que votre appareil ne doit pas être jeté à la poubelle. Il fera l'objet d'une collecte sélective en vue de réutilisation, de son recyclage ou de sa valorisation. S'il contient des substances potentiellement dangereuses pour l'environnement, celles-ci seront éliminées ou neutralisées. Renseignez-vous auprès de votre revendeur sur les modalités de recyclage.

WAARSCHUWINGEN

Manuel d'installation et d'utilisation

Pompe à chaleur pour piscine

PRO ELYO TOUCH

SOMMAIRESOMMAIRE

1. Descriptif
2. Conditions de transport
3. Caractéristiques Techniques
4. Accessoires et options
5. Installation et connexion
6. Câblage électrique
7. Mise en service initiale de l'unité
8. Guide de dépannage
9. Schéma éclaté
10. Entretien

Nous vous remercions d'avoir choisi la pompe à chaleur de piscine PRO ELYO TOUCH pour votre piscine.

Elle va chauffer l'eau de votre piscine et la maintenir à une température constante lorsque la température ambiante varie de -20 à 50°C.

Nous avons accordé notre plus grande attention à la réalisation de ce manuel afin que vous puissiez mettre en œuvre votre pompe à chaleur dans de bonnes conditions. Malgré cela, si vous avez besoin d'aide, notre service technique, se tient à votre disposition.

ATTENTION : Ce manuel contient toutes les informations nécessaires à l'utilisation et à l'installation d

votre pompe à chaleur.

L'installateur doit lire le manuel et suivre attentivement les instructions d'utilisation, de mise en œuvre et sécurité du produit.

L'installateur est responsable de l'installation de l'appareil, du respect des instructions du fabricant et de la règlementation en vigueur. Le non-respect de ce manuel implique l'exclusion de toute garantie.

Le fabricant décline toute responsabilité des dommages occasionnés aux personnes, objets et des erreurs d'installation dans de mauvaises conditions.

Toute utilisation à des fins non conformes à celles qui sont à l'origine de sa fabrication sera considérée ce dangereuse.

1. Descriptif

1.1 Composition du colis

Pour la mise en œuvre, vous trouverez avec votre pompe à chaleur, les composants suivants :

• Raccords hydrauliques sortie / entrée en 50 mm (Qté : 2)
• Manuel d'installation et d'utilisation
• Raccords d'évacuation des condensats
• Housse pour l'hivernage
• Patins anti-vibration (Qté : 4)

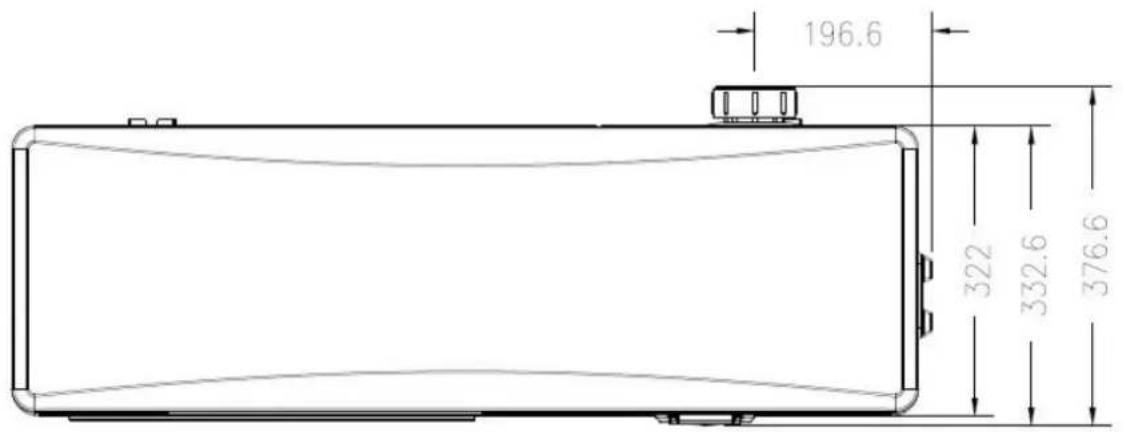

1.2 Dimension

Modes: 74166

196.6 322 332.6 376.6

1. Description

Modes: 74167/74168/74169

Modes: 74170/74171

2.1 Consignes de livraison du colis

Pour le transport, la pompe à chaleur est fixée en usine sur une palette et protégée par un cartonnage. Afin d'éviter les dommages, la pompe à chaleur doit être transportée emballée sur sa palette.

Même si le transport est à la charge du fournisseur, tout matériel peut être endommagé lors de son acheminement chez le client et il est de la responsabilité du destinataire de s'assurer de la conformité de la livraison. Le destinataire doit émettre des réserves écrites à la réception sur le bordereau de livraison du transporteur s'il constate des dégradations de l'emballage. NE PAS OUBLIER DE CONFIRMER PAR LETTRE RECOMMANDEE AU TRANSPORTEUR SOUS 48 HEURES.

2.2 Consignes de stockage

L'entrepôt de stockage doit être bien aéré, doit disposer d'un système de ventilation et d'aucune source d'incendie.

Une pompe à chaleur doit être stockée et déplacée en position verticale dans son emballage d'origine. Si ce n'est pas le cas, elle ne peut être mise en marche immédiatement. Un délai minimum de 24 heures sera nécessaire avant de mettre le produit sous tension.

INTERDICTION

2.3 Consignes lors du transfert de la pompe à chaleur vers son emplacement final

Lors du déballage du produit et du transfert de sa palette d'origine vers son emplacement final, il faut maintenir la pompe à chaleur en position verticale. Les raccords hydrauliques ne sont pas là pour assurer la fonction de poignée de levage, bien au contraire : Dans le cas où tout le poids de la pompe sur les sorties et/ou les entrées des raccordements hydrauliques pourraient endommager définitivement le produit. Le fabricant ne pourrait alors être tenu responsable en cas de dommages.

Il est interdit de fumer et d'utiliser des produits inflammables à proximité de la machine.

3. Caractéristiques techniques

Pompe à chaleur pour piscine PRO ELYO TOUCH

Model	PET-08	PET-10	PET-13	PET-15
Code	74166	74167	74168	74169
Air 28C, Water 28, Humidity 80% (Max-Min vitesse)
Puissance calorifique	8,50 - 3,1 kW	10,5 - 2,3 kW	13,5 - 3 kW	15,9 - 3 kW
Puissance consommée	1,5 - 0,2 kW	1,7 - 0,15 kW	2,2 - 0,2 kW	2,6 - 0,2 kW
COP	5,8 - 15	6,2 - 16	6,2 - 16	6 - 16
Air 15°C,Water 26°C, Humidity 70% (Max-Min vitess)
Puissance calorifique	6,0 - 2,5 kW	7,5 - 2 kW	9,0 - 2 kW	11,0 - 2,5 kW
Puissance consommée	1,4 - 0,3 kW	1,75 - 0,25 kW	2,0 - 0,25 kW	2,5 - 0,3 kW
COP	4,5 - 8	4,5 - 8	4,5 - 8	4,5 - 8
Tension	220-240V / 1N~ / 50Hz	220-240V / 1N~ / 50Hz	220-240V / 1N~ / 50Hz	220-240V / 1N~ / 50Hz
Rated current	4,6A	5,9A	7,2A	9,2A
Calibre minimum du disjoncteur	7A	9A	11A	14A
Débit d'eau recommandé	4m3/h	5m3/h	6m3/h	7m3/h
Connexion hydraulique	50mm	50mm	50mm	50mm
Niveau sonore à 1m	38-51dB(A)	39-52dB(A)	40-52dB(A)	40-54dB(A)
Indice de protection	IPX4	IPX4	IPX4	IPX4
Pression admissible maximale	4,2MPa	4,2MPa	4,2MPa	4,2MPa
Réfrigérant	R32	R32	R32	R32
Charge de réfrigérant	0,65Kg	0,7Kg	1Kg	1,1Kg
GWP	675	675	675	675
Equivalent CO2	0,44t	0,48t	0,68t	0,74t
Net/Gross Weight	60-72Kg	72-77Kg	77-82Kg	82-87Kg

3. Caractéristiques techniques

Pompe à chaleur pour piscine PRO ELYO TOUCH

Model	PET-19	PET-25	PET-30	PET-35
Code	74170	74171	74172	74173
Air 28°C, Water 28°C, Humidity 80% (Max-Min vitesse)
Puissance calorifique	19,8- 3,8 kW	25,5 - 4,7 kW	30,0 - 6 kW	35 - 8 kW
Puissance consommée	3,3 - 0,25 kW	4,2 - 0,3 kW	5 - 0,35 kW	5,9 - 0,5 kW
COP	6 - 16	6 - 16	6 - 16	6 - 16
Air 15°C,Water 26°C, Humidity 70% (Max-Min vitess)
Puissance calorifique	13 - 3 kW	17 - 4 kW	21,0 - 5,5 kW	25,0 - 5,5 kW
Puissance consommée	2,9 - 0,4 kW	3,9 - 0,5 kW	4,6 - 0,7 kW	5,4 - 0,7 kW
COP	4,5 - 8	4,5 - 8	4,5 - 8	4,5 - 8
Tension	220-240V / 1N~ / 50Hz	220-240V / 1N~ / 50Hz	220-240V / 1N~ / 50Hz	220-240V / 1N~ / 50Hz
Rated current	10,5A	13,2A	17A	22,9A
Calibre minimum du disjoncteur	16A	20A	26A	34A
Débit d'eau recommandé	8m3/h	10m3/h	13m3/h	13m3/h
Connexion hydraulique	50mm	50mm	50mm	50mm
Niveau sonore à 1m	40-54dB(A)	41-56dB(A)	42-60dB(A)	42-60dB(A)
Indice de protection	IPX4	IPX4	IPX4	IPX4
Pression admissible maximale	4,2MPa	4,2MPa	4,2MPa	4,2MPa
Réfrigérant	R32	R32	R32	R32
Charge de réfrigérant	1,5Kg	1,9Kg	2.2Kg	2,6Kg
GWP	675	675	675	675
Equivalent CO2	1,01t	1,28t	1,49t	1,76t
Net/Gross Weight	106-121Kg	125-143Kg	138-156Kg	140-158Kg

3. Caractéristiques techniques

Pompe à chaleur pour piscine PRO ELYO TOUCH

Model	PET-30T	PET-35T
Code	74174	74175
Air 28°C, Water 28°C, Humidity 80% (Max-Min vitesse)
Puissance calorifique	30,0 - 6 kW	35 - 8 kW
Puissance consommée	5 - 0,35 kW	5,9 - 0,5 kW
COP	6 - 16	6 - 16
Air 15C,Water 26C, Humidity 70% (Max-Min vitess)
Puissance calorifique	21,0 - 5,5 kW	25,0 - 5,5 kW
Puissance consommée	4,6 - 0,7 kW	5,4 - 0,7 kW
COP	4,5 - 8	4,5 - 8
Tension	380-400V / 3N~ / 50Hz	380-400V / 3N~ / 50Hz
Rated current	7A	8,4A
Calibre minimum du disjoncteur	10,5A	13A
Débit d'eau recommandé	13m3/h	13m3/h
Connexion hydraulique	50mm	50mm
Niveau sonore à 1m	42-60dB(A)	42-60dB(A)
Indice de protection	IPX4	IPX4
Pression admissible maximale	4,2MPa	4,2MPa
Réfrigérant	R410A	R410A
Charge de réfrigérant	3,8Kg	4Kg
GWP	2088	2088
Equivalent CO2	7,94t	8,36t
Net/Gross Weight	138-156Kg	140-158Kg

*avec la couverture de piscine / *Les données ci-dessus sont sujettes à modification sans préavis...

4. Accessories set options

4.1 Liste des accessoires

Connecteur d'évacuation, qté 2

Couverture d'hivernage, qté 1

Connecteurs d'admission et de sortie d'eau, qté 2

4.2 Le Kit By-Pass (option)

Le kit By-Pass est l'accessoire indispensable pour l'installation de votre pompe à chaleur, c'est aussi un outil pour l'optimisation du fonctionnement de votre pompe à chaleur. Le réglage des vannes permet d'optimiser le débit d'eau et grâce au manomètre de s'assurer du bon fonctionnement du compresseur, voir paragraphe 5.6 contrôle de la pression.

4.3 Installation des accessoires et connexions

	Patin caoutchouc anti-vibration1. Prenez les patins caoutchoucs2. Déposcz-les un par un sous les pieds de la ma

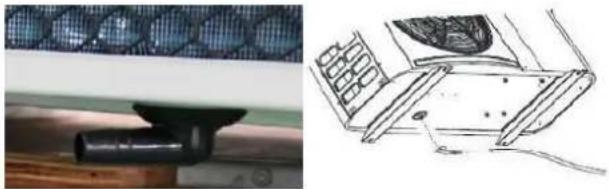

	Connecteur d’évacuation1. Installez le connecteur d’évacuation sous la machine.2. Connectez un tuyau d’eau pour évacuer l’eau.Nota : Inclinez légèrement la pompe à chaleur co sur la photo ci-contre. Ne basculez pas la pompe chaleur, sinon cela va endommager le compresseur

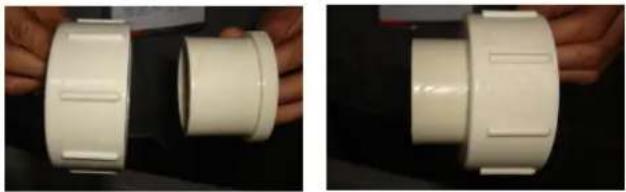

	Connecteurs d’admission et de sortie d’eau1. Utilisez du ruban téflon pour installer les connecteurs d’admission et de sortie d’eau dans la pompe à chaleur.2. Installez les raccords comme sur la photo ci-co3. Vissez sur l’entrée et la sortie d’eau.

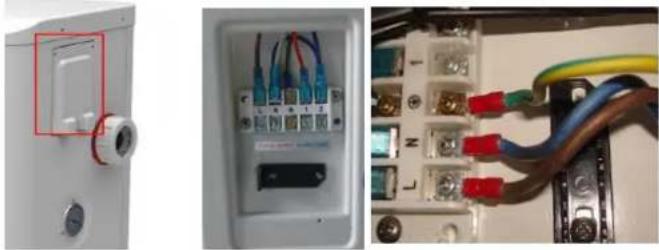

	Câble alimentation1. Otez le couvercle de protection du bornier com sur la photo ci-contre.2. Borniers L/N/T pour l’alimentation électrique.3. Borniers 1/2 pour asservir la filtration par la p à chaleur (option d’utilisation).

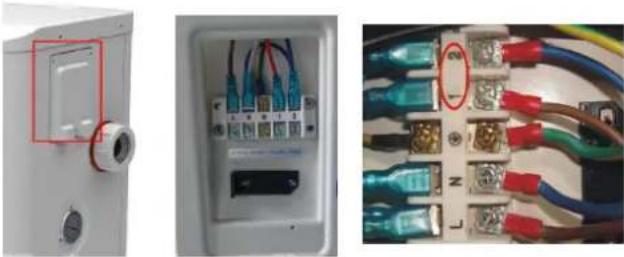

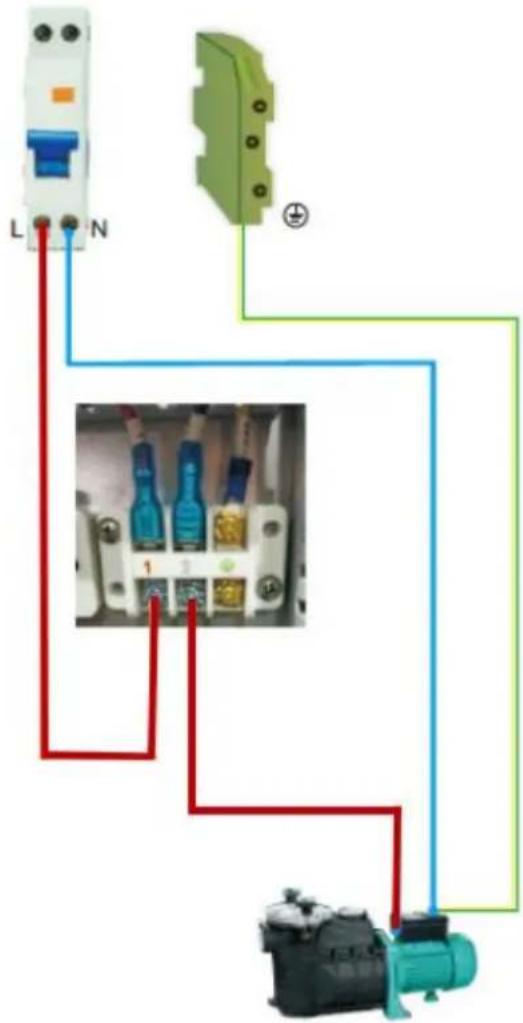

	Câble de la pompe de filtration1. Otez le couvercle de protection du bornier com sur la photo ci-contre.2. Connectez les fils dans le bornier électrique en 2.Note ; Ceci permet d’asservir la filtration par la pompe à chaleur via l’horloge électrique (contact sec).

ATTENTION :

Avant l'installation, merci de prendre connaissance des indications ci-dessous :

1. Tous les systèmes de traitement, doivent être installés en aval de la pompe à chaleur.
2. Toujours fixer la pompe à chaleur sur une base plane et horizontale, utiliser les patins en cao fournis pour éviter les vibrations et les nuisances sonores.
3. Manipuler la pompe à chaleur en position verticale. Si la machine a été basculée, attendez au 24 heures avant de démarrer la pompe à chaleur.

5.1 Positionnement de la pompe à chaleur

L'appareil peut être installé presque n'importe où à l'extérieur, à condition que les trois facteurs suivants soient satisfaits :

1. Une bonne ventilation

2. Une alimentation électrique conforme aux normes en vigueur

3. Un système d'eau recyclée

Les distances minimales visualisées dans le schéma page suivante doivent également être respectées. L'installation dans un endroit venteux ne pose aucun problème, sauf si un chauffage au gaz se trouve à proximité (risques dus aux flammes).

ATTENTION :

1. L'unité ne doit pas être installée dans une zone où la ventilation d'air est limitée ou dans des emplacements qui ne peuvent pas fournir de façon continue de l'air. Il faut s'assurer que l'entr ne puisse jamais être obstruée. Les feuilles et autres débris peuvent se coller sur l'évaporateur, réduira son efficacité mais aussi, affectera la durée de vie et l'efficacité de la pompe à chaleur
2. Lorsque l'appareil est installé et protégé par un dispositif à courant résiduel (RCD) d'un ampérage maximum de 30 mA, il doit être installé à une distance d'au moins 2 mètres du bord de la pi aucun RCD n'est installé avec l'appareil, celui-ci doit être installé à une distance d'au moins 3,5 mètres du bord de la piscine.

5. Installation et connexion

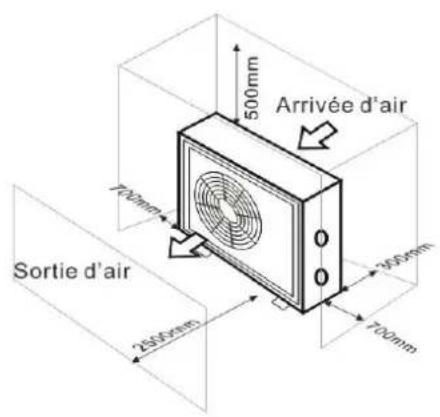

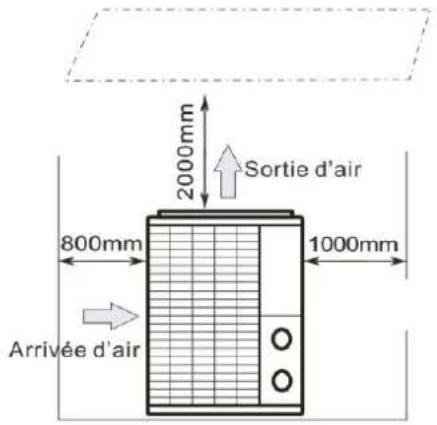

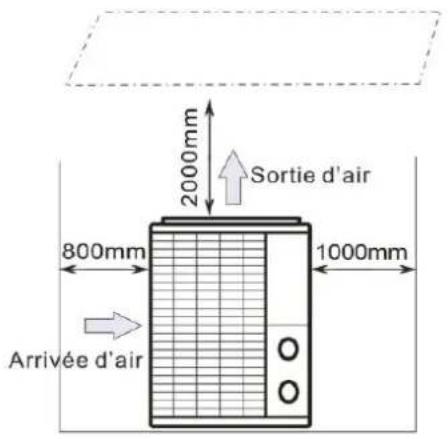

L'illustration ci-dessous montre la distance minimale requise de chaque côté de la pompe à chaleur.

Arrivée d'air 500mm 700mm Sortie d'air 2500mm 100mm 700mm

2000mm Sortie d'air 800mm 1000mm Arrivée d'air

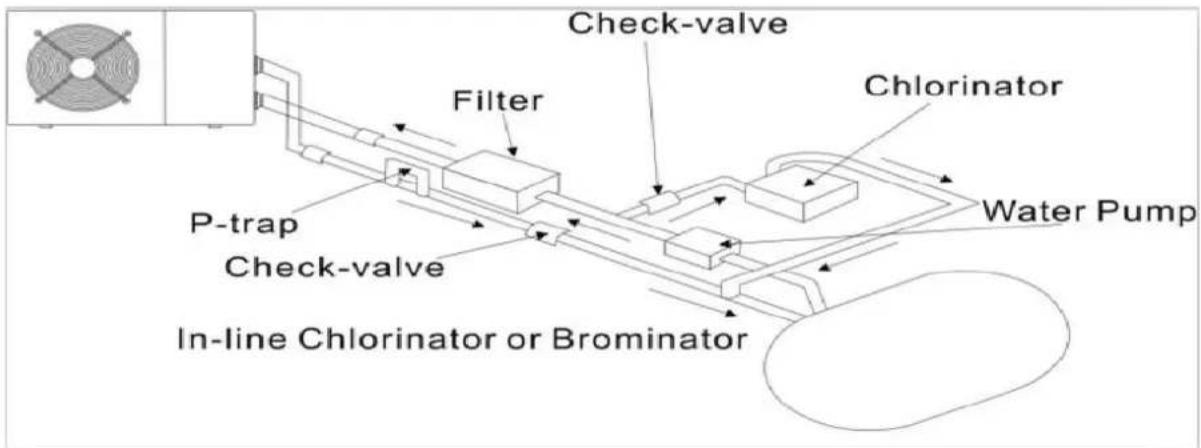

5.2 Installation du clapet anti-retour

NOTE

Si l'équipement de dosage automatique pour le chlore et l'acidité (pH) est utilisé, il est essentiel de protéger la pompe à chaleur contre les produits chimiques à concentration trop élevée qui pourraient corroder l'échangeur thermique. Pour cette raison, ce type d'équipement doit être installé en aval de la pompe à chaleur. Il est recommandé d'installer un clapet anti-retour pour empêcher un écoulement inverse en l'absence de circulation d'eau. Les dommages induits par le non-respect de cette instruction ne sont pas couverts par la garantie.


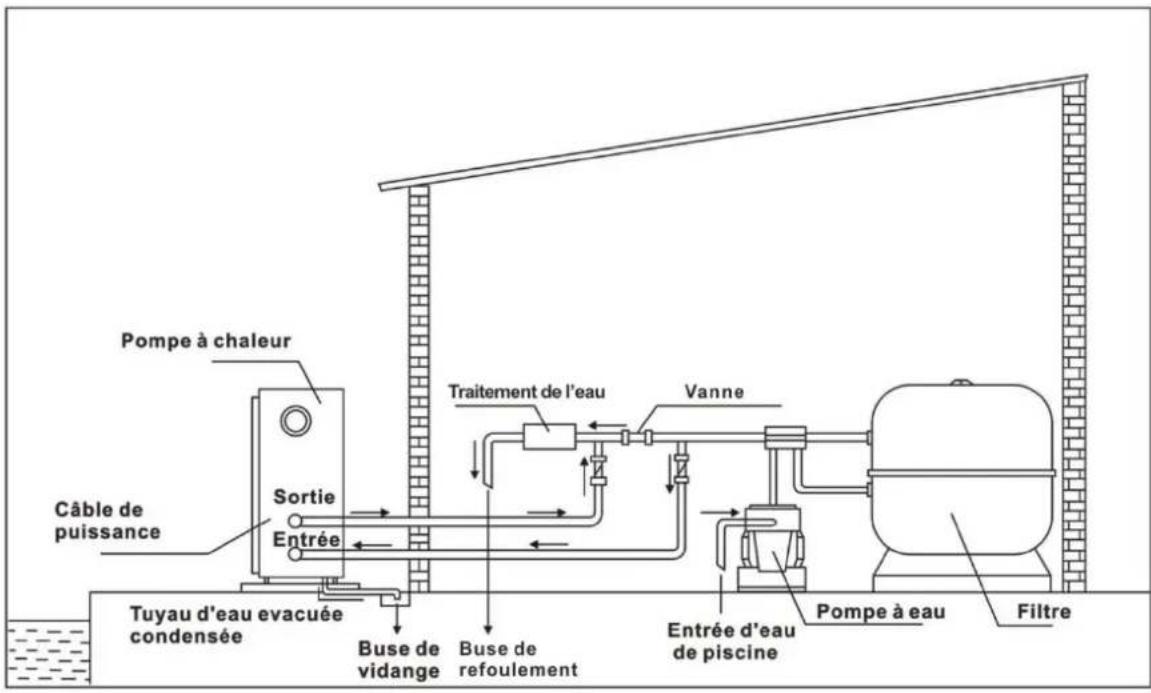

5.3 Installation

Pompe à chaleur Câble de puissance Sortie Entrée Tuyau d'eau evacuée condensée Buse de vidange Buse de refoulement Traitement de l'eau Vanne Entrée d'eau de piscine Pompe à eau Filtre

Ce montage est un exemple illustratif.

NOTE

Seule la pompe à chaleur est fournie. Les éléments nécessaires à son installation, y compris le by-pass, doivent être fournis par l'utilisateur ou l'installateur.

ATTENTION :

Au préalable, assurez-vous que la pompe de filtration fonctionne avec un flux de débit d'eau adéquat.

5.4 Mise en service de l'unité

Une fois que toutes les connexions ont été faites voir paragraphe 4 et 5, merci de suivre ces étapes :

(1) Allumez votre pompe de filtration, vérifiez les fuites d'eau et le débit aux buses de refoulement.
(2) Activez l'alimentation électrique de l'appareil, puis appuyez sur la touche ONLY OFF du contrôleur.
(3) Après un fonctionnement de quelques minutes, assurez-vous que la ventilation de l'air est froide.
(4) Lorsque vous désactivez la pompe de filtration, l'unité doit également être désactivée automatiquement, sinon, veuillez contrôler le commutateur de débit.

En fonction de la température initiale de l'eau dans la piscine et de la température de l'air, il est nécessaire de faire fonctionner l'installation pendant plusieurs jours pour chauffer l'eau à la température souhaitée.

Une bonne protection de la piscine (couverture, bâche solaire) peut réduire considérablement la durée requise.

En fonction de la température initiale de l'eau dans la piscine et de la température de l'air, il est nécessaire de faire fonctionner l'installation pendant plusieurs jours pour chauffer l'eau à la température souhaitée.

Une bonne protection de la piscine (couverture, bâche solaire) peut réduire considérablement la durée requise.

NOTE

Commutateur de débit d'eau:

L'unité est équipée d'un détecteur de débit d'eau pour s'assurer que la pompe à chaleur fonctionne avec un débit d'eau suffisant. Il est activé lorsque la pompe de filtration de la piscine fonctionne et il se désactive lorsque la pompe s'arrête.

Temporisation - L'unité est équipée d'une protection intégrée de redémarrage temporisée de 3 minutes. La temporisation est une partie intégrante du circuit de commande et de protection du compresseur.

La fonction de temporisation interdit tout redémarrage automatiquement de l'appareil (pendant environ

3 minutes) après chaque interruption du circuit de commande. Même une brève interruption de courant active la temporisation de 3 minutes et empêche le redémarrage de l'appareil jusqu'à ce que le compte à rebours de 3 minutes soit terminé.

5. Installation et connexion

5.5 Condensation

L'air aspiré dans la pompe à chaleur est fortement refroidi par le cycle de fonctionnement de l'unité pour chauffer l'eau de la piscine, ce qui provoque la condensation sur les ailettes de l'évaporateur.

NOTE

Le taux de condensation peut être important avec une humidité relativement élevée, ceci peut être parfois considéré à tort comme une fuite d'eau.

5.6 Contrôle de la pression (R410A & R32)

Examinez l'indicateur de pression du gaz de refroidissement qui indique les conditions de travail de l'unité.

Unit Condition	Arrêt compresseur (off)
Air (°C)	-5~5	5~15	15~25	25~35
Eau (°C)	/	/	/	/
Pression indiqué (Mpa)	0.59~0.85	0.85~1.18	1.18~1.59	1.59~2.1

Unit Condition	Marche compresseur (On)
Air (°C)	/	/	/	/	/
Eau (°C)	10~15	15~20	20~25	25~30	30~35
Pression indiqué (Mpa)	1.1~1.6	1.3~1.8	1.5~2.1	1.7~2.4	1.9~2.7

6. Câblage électrique

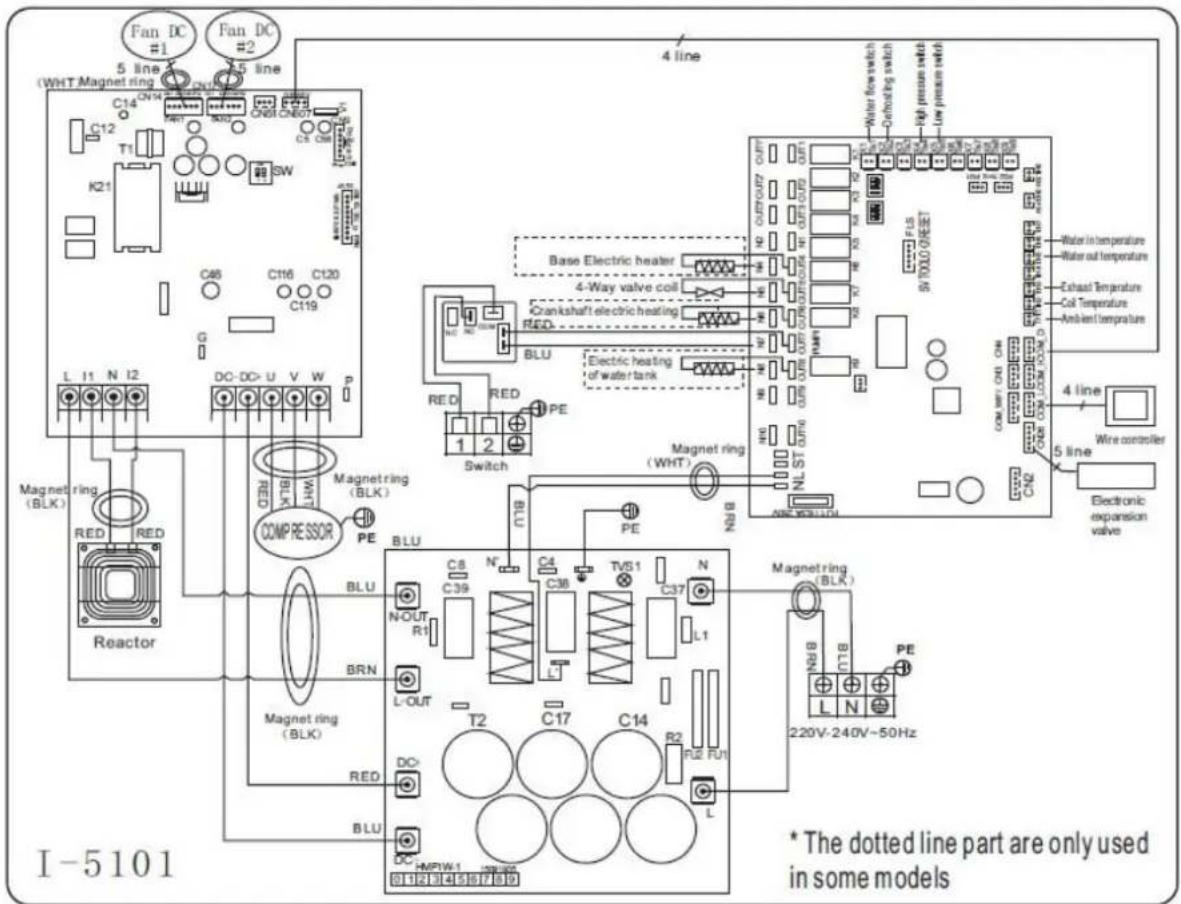

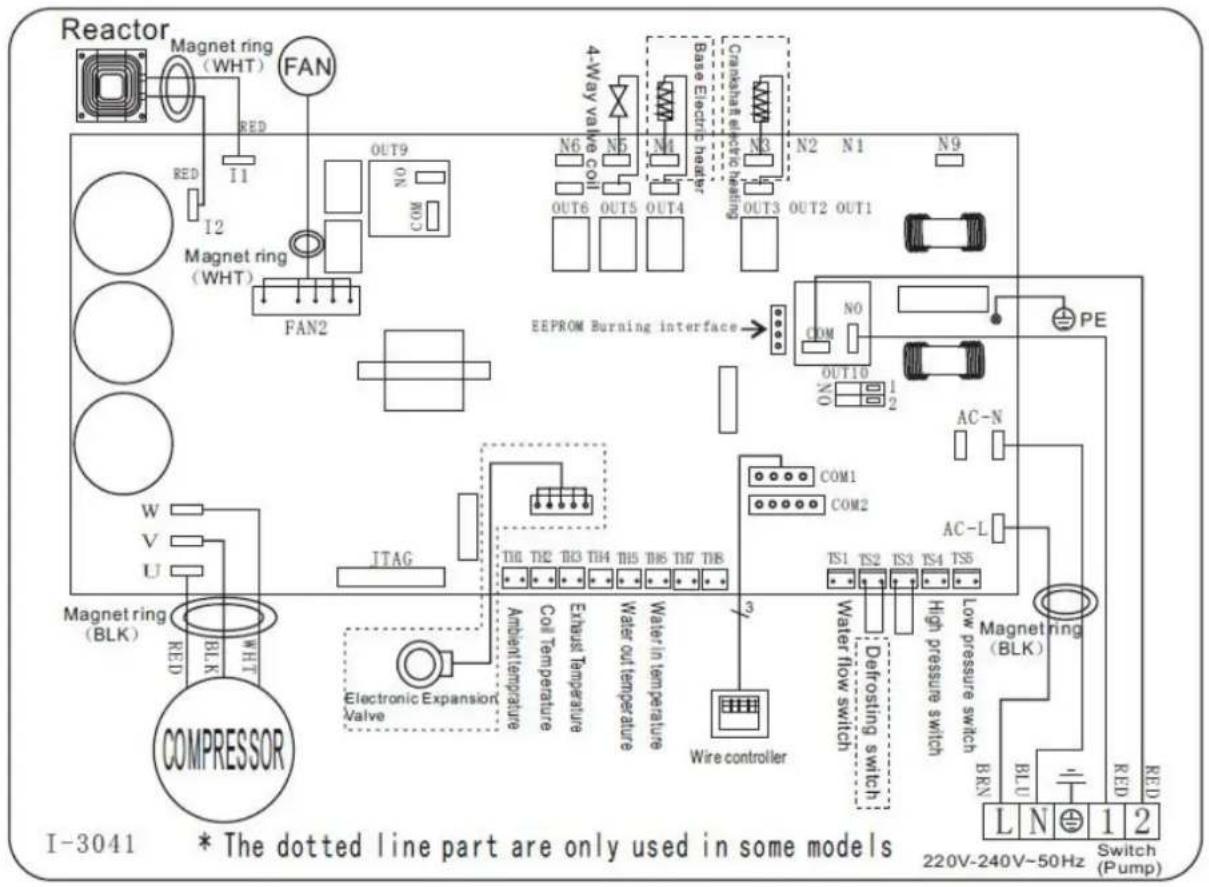

6.1 Schéma de câblage de la pompe à chaleur de piscine

Ref. 74166/ 74167/74168/74169/74170/74171

6.Câblage électrique

6.2 Schéma de câblage de la pompe à chaleur de piscine

Ref: 74172/74173

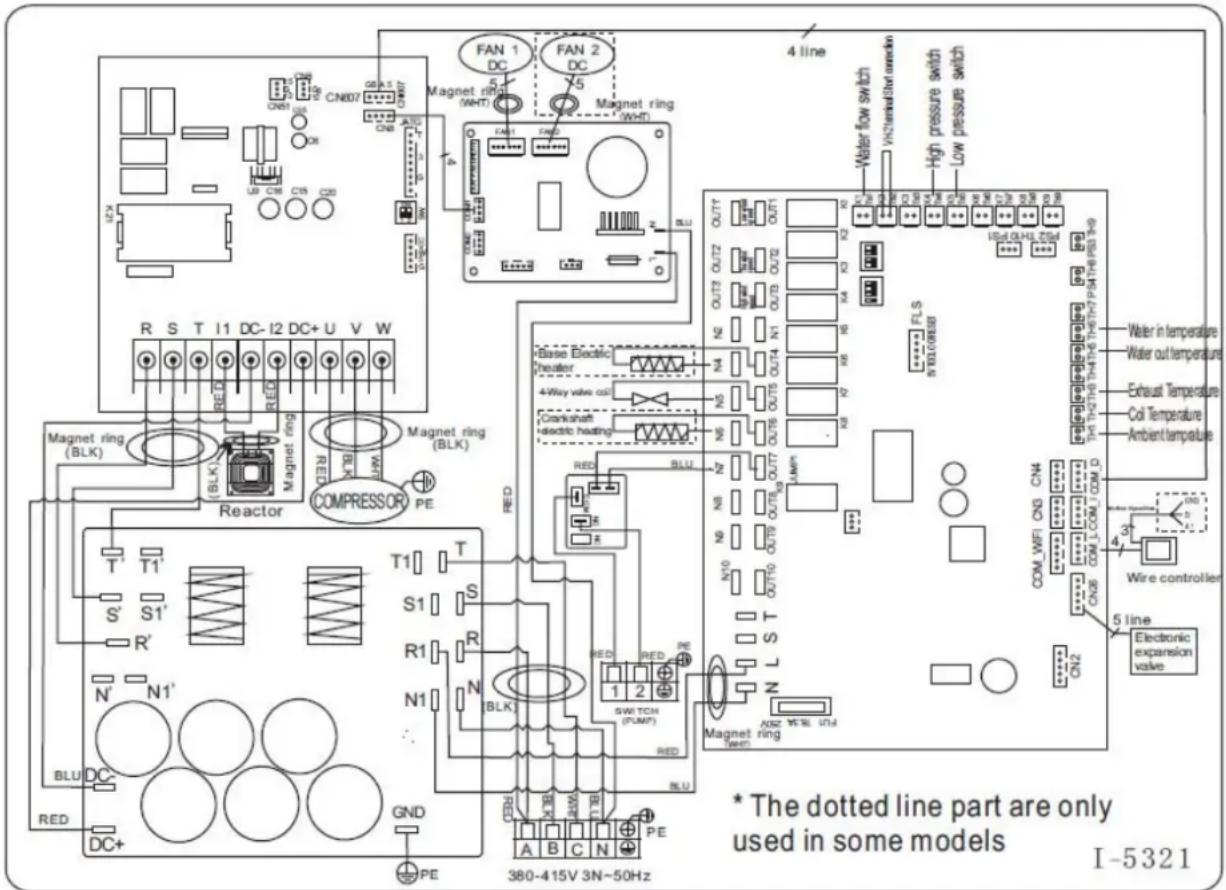

6.3 Schéma de câblage de la pompe à chaleur de piscine

Ref. 74174/74175 (R410A)

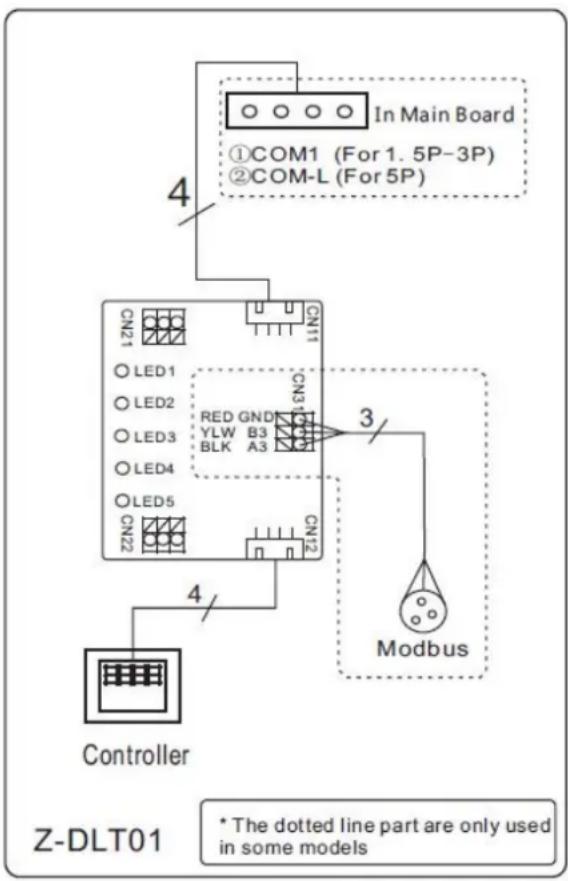

6.4 Connexion au PCB Modbus

- Les schémas électriques ci-dessus sont pour votre référence, merci de se référer à ceux apposé sur la machine.

6. Câblage électrique

6.5 Raccordement électrique

L'alimentation électrique pour la pompe à chaleur doit provenir, préférablement, d'un circuit exclusif avec des composants de protection réglementaires (protection par différentiel 30mA) et un interrupteur magnétothermique.

• L'installation électrique doit être réalisée par un professionnel spécialisé (électricien) conformément aux normes et réglementation en vigueur dans le pays d'installation.
• Le circuit de la pompe à chaleur doit être uni à un circuit de prise de terre de sécurité, au niveau du bloc terminal.

- Les câbles doivent être installés correctement, de façon à prévenir les interférences.

- La pompe est prévue pour son raccordement à une alimentation générale avec prise de terre.

- Section du câble ; Cette section est indicative et doit être vérifiée et adaptée selon les besoins et les conditions d'utilisation.

- La tolérance de variation de tension acceptable est de +/- 10% lors du fonctionnement.

Les raccordements doivent être dimensionnés en fonction de la puissance de l'appareil et de l'état de l'installation

Modes	Protection tête de ligne	Longueur maximum de câble
		2,5 mm^2	4 mm^2	6 mm^2	10 mm^2
PET-08	7 A	84 m	135 m	200 m	335 m
PET-10	9 A	57 m	90 m	130 m	225 m
PET-13	11A
PET-15	14 A	43 m	68 m	100 m	170 m
PET-19	16 A	34 m	54 m	80 m	135 m
PET-25	20 A	29 m	45 m	66 m	110 m
PET-30	26 A	/	25 m	38 m	62 m
PET-30T	10.5 A	15 m	35 m	49 m	81 m
PET-35	34 A	/	/	22 m	36 m
PET-35T	13 A	12 m	27 m	39 m	68 m

Ces valeurs sont données à titre indicatif, seule l'intervention d'un technicien habilité permettra de déterminer les valeurs correspondantes à votre installation.

La pompe à chaleur de piscine doit être raccordée à la terre, bien que l'échangeur de électriquement isolé du reste de l'unité. La mise à la terre de l'unité est toujours néce protéger contre les courts-circuits éventuels de l'unité.

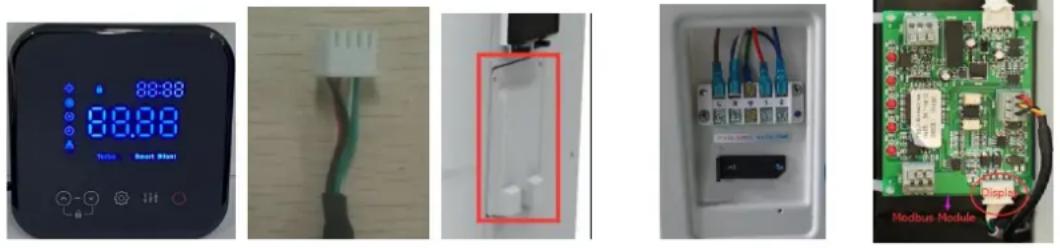

6.6 Installation de la commande déportée (option)

Photo(1) Photo(2) Photo(3) Photo(4) Photo(5)

1. Raccordez le fil du signal, avec le contrôleur sur les broches (photos 1 et 2).
2. Passez le fil au travers du bloc de raccordement (photos 3 et 4).
3. Ensuite connecter sur la carte électronique (photos 5).

6.7 Installation de la connexion en Modbus/Fluidra Connect

Photo(6) Photo(7) Photo(8) Photo(9)

1. Ouvrir le terminal de raccordement (photos 6).
2. Prendre le câble fourni en accessoire (photo 7) et connecter au raccord (photo8).
3. Borne à trois fils : "A +", "B-", "GND" (Photo 9)

ATTENTION :

Disjoncteur : Un moyen d'interruption électrique (disjoncteur, interrupteur à fusibles) doit être en vue et facilement accessible de l'unité. C'est une pratique courante et de sécurité pour les pompes à chaleur résidentielles et commerciales. Il permet la mise hors tension à distance de l'équipement surveillance et permet aussi d'isoler l'alimentation à l'unité alors que l'appareil est en réparation.

6. Câblage électrique

6.8 Priorité de chauffage de connexion (option de fonctionnement)

Raccordement pour déclencher l'horloge de la filtration « mode priorité chauffage »

Minuteur Bornier

Contact NO

Raccordement direct pour le pilotage de la pompe de filtration, « mode priorité chauffage »

L N ①

Water pump

7. Mise en service initiale de l'unité

7. Prise en main

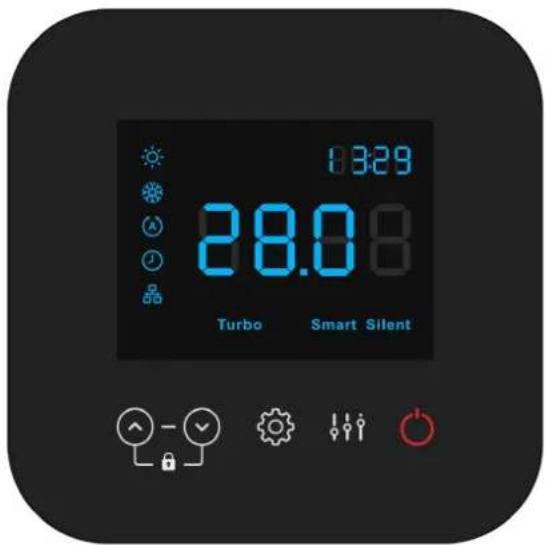

7.1. Les fonctions du tableau de commande

0:329 28.08 Turbo Smart Silent

A la mise sous tension de la machine, l'écran affiche pendant 3 secondes le code qui indique le modèle de la pompe à chaleur.

7.2 Démarrer ou arrêter la pompe à chaleur

7.2.1 Touche

Appuyez sur le sur démarrer la pompe à chaleur, l'écran affichera la température d'eau demandé pendants 5 secondes, ensuite affichage de la température d'arrivée d'eau et le mode de fonctionnement.

Appuyez sur pour arrêter la pompe à chaleur, l'unité s'arrête et l'écran affiche « OFF »

Attention : Après toute mise à jour, appuyez sur pour sauvegarder la consigne et sortir du Mode réglage.

Appuyez sur pour arrêter / démarrer la pompe à chaleur.

7.2.2 Touche

Appuyez sur un changer le mode de fonctionnement, Turbo, Smart et silent. Le mode par défaut est le mode Smart.

Si vous choisissez le Turbo, le mot "Turbo" s'allumera, la pompe à chaleur fonctionnera uniquement à pleine puissance.

Choisissez le Smart, le mot "Smart" s'allumera, la pompe à chaleur fonctionnera en "Moyenne et pleine puissance".

Choisissez Silent, le mot "Silent" s'allumera, la pompe à chaleur fonctionnera en "Moyenne et Petite puissance".

7. Mise en service initiale de l'unité

7.2.3 Touches

Déverrouillez la commande :

Appuyez sur la pendant secondes pour débloquer la commande.

L'écran se verrouille automatiquement après 30 s de veille. (lorsque l'écran est verrouillé, l'icône "clé" est allumée)

Réglage de la température de l'eau :

Appuyez sur et pour sélectionner la température souhaitée.

Plage de réglage du mode de chauffage et du mode automatique: 6-41 °C Plage de réglage du mode de refroidissement: 6-35 °C

Il existe 3 modes de fonctionnement, chauffage y mode automatique (basculement du mode chaud vers froid et vice versa en automatique), refroidissement seul. Vous pouvez changer le mode de fonctionnement en appuyant sur pendant 5 secondes, peu importe si l'appareil est allumé ou éteint.

Remarque: lors du dégivrage, le symbole de chauffage clignote.

Logique de fonctionnement du mode

Fonctionnement du mode automatique Auto Mode (basculement chaud/froid)

7. Mise en service initiale de l'unité

7.2.5 Comment vérifier les paramètres.

Appuyez sur ensuite appuyez sur afin de verifier les paramètres (de d0 à d14)

Paramètres	Signification	Amplitude	Remarques
d0	IPM temperature	0-120°C	Valeur test exact par défaut
d1	Température de l'eau d'arrivée	-9°C~99°C	Valeur test exact par défaut
d2	Température de l'eau en sortie	-9°C~99°C	Valeur test exact par défaut
d3	La température ambiante	-30°C~70°C	Valeur test exact par défaut
d4	Limitation de fréquence	0,1,2,4,8,16	Valeur test exact par défaut
d5	Température du circuit	-30°C~70°C	Valeur test exact par défaut
d6	Température d'échappement du gaz	0°C~C5°C (125°C)	Valeur test exact par défaut
d7	Position du moteur pas à pas	0~99	N*5
d8	Fréquences de fonctionnement du compresseur	0~99Hz	Valeur test exact par défaut
d9	Intensité du compresseur	0~30A	Valeur test exact par défaut
d10	Intensité du ventilateur	0-1200 (rpm)	Valeur test exact par défaut
d11	Dernières erreurs mémorisées	Erreur en mémoire
d12	MOBUS COM	0 - 5	Paramètres, Modbus uniquement
d13	MODBUS ID Adresse	1 - 88	Paramètres, Modbus uniquement
d14	Code produit	0000 - FFFF	Paramètres, Modbus uniquement

Remarque : d4 code de limitation de fréquence,

0 : Aucune limite de fréquence, 1 : Limite de température la bobine,

2 : Limite de fréquence de surchauffe ou de sur refroidissement, 4 : Pilotage par la limite de fréquence actuelle,

8 : Pilotage par la limite de fréquence en tension de sortie, 16 : Pilotage par la limite de fréquence de haute température

7.2.6 Pour ajuster les paramètres.

Appuyez sur ensuite appuyez sur afin la typifier et ajuster les paramètres (de P0 à P18, voir

7. Mise en service initiale de l'unité

les illustrations en dessous,

Appuyez pas à pas sur par défiler de PO à P18, quand vous arrivez sur le paramètre souhaitez, alors

appuyez sur pour le sélectionner, un autre appui vous pouvez le modifier par action sur

ou

confirmer la sélection appuyez sur.

Paramètres	Signification	Amplitude	Défaut	Remarques
P0	Dégivrage	0-1	0	Mode 0 mode normal / Mode 1 dégivrage
P1	Mode de fonctionnement	0-1	1	Mode 1 chauffage / Mode 0 refroidissement
P2	Activation de l'horloge	0-1	0	Mode 1 l'horloge est activée, mode 0 l'horloge hors fonction (les paramètres P5 à P6 pas actifs
P3	Pilotage de la pompe filtration	0-1	0	Mode 1 toujours en fonctionnement, Mode 0 dépends du fonctionnement du compresseur
P4	Horaire	HH:MM	00: 00	0-23:0-59
P5	Heure démarrage	HH:MM	00: 00	0-23:0-59
P6	Heure d'arrêt	HH:MM	00: 00	0-23:0-59
P7	Calibrage de la température d'eau	-9~9	0	Par défaut : 0
P12	MOBUS COM	0 - 5	0	Modbus uniquement (Valeur par défaut)
P13	MODBUS Adresse	1 - 88	9	Modbus uniquement (Valeur par défaut)
P14	Revenir aux paramètres d'usines	0-1	0	1-Revenir aux paramètres d'usines,0- Défaut (Revenir aux paramètres d'usines pour P0, P1, P2, P3, P5, P6, P7, P8, P9, 10, P11)
P15	Paramètres P	/	/	Modbus uniquement
P16	Code produit	/	/	Dépend de la machine
P18	Mode	0-1	0	1—Heating only,0—Heating/Cooling/Auto mode

Remarque:

1). Appuyez longuement sur pendant 20 s pour régler P14, P16, P18.
2). Le paramètre P8, P9, P10, P11, P19, P20 est uniquement pour le réglage d'usine.

7. Mise en service initiale de l'unité

Code avec connexio	Paramètre P	La description
74166	21b6	PAC PROELYO TOUCH PET-08
74167	21b7	PAC PROELYO TOUCH PET-10
74168	21b8	PAC PROELYO TOUCH PET-13
74169	21b9	PAC PROELYO TOUCH PET-15
74170	21ba	PAC PROELYO TOUCH PET-19
74171	21bb	PAC PROELYO TOUCH PET-25
74172	21bc	PAC PROELYO TOUCH PET-30
74173	21bd	PAC PROELYO TOUCH PET-35
74174	21be	PAC PROELYO TOUCH PET-30T
74175	21bf	PAC PROELYO TOUCH PET-35T

Paramétrage des codes produit paramètre P (MOBUS uniquement)

Le symbole sur l'écran sera allumé lorsque le module Modbus est connecté à l'écran.

Appuyez sur ensuite sur pour selectionner P15, appuyez longuement sur 20s, le

paramètre clignotera. Appuyez sur ou pour définir la valeur, puis appuyez sur pour

enregistrer les paramètres.

7.2.7 Retour au paramètres d'usines

Appuyez sur ensuite sur pour la selectionner P14, appuyez longuement sur pendant

20s, le paramètre clignotera. Appuyez sur sur pour l'ansir 1, puis appuyez sur pour enregistrer.

7.2.8 Mode arrêt automatique et démarrage automatique

Symbole du mode de démarrage et d'arrêt automatique, la lumière sera allumée lorsque la valeur de P2 est sur 1, ce qui signifie que la fonction de programmation de l'horloge de démarrage est d'arrêt est en fonction. Réglez ensuite les heures (paramètre P4), Heure de démarrage (paramètre P5) et Heure d'arrêt (paramètre P6). Tous les symboles (sauf le symbole) sur l'affichage seront éteints lorsque TIMER est OFF.

Remarque: le symbole reste allumé lors du redémarrage de la pompe à chaleur, sauf si la valeur de P2 est réglée sur 0.

7. Mise en service initiale de l'unité

7.2.9 Priorité chauffage se référer (paragraphe 6.9), option de fonctionnement

Option 1 ; P3=0 La pompe de filtration démarre et s'arrête en fonction de la pompe à chaleur.

La pompe de filtration démarre 60 secondes avant le compresseur, la pompe de filtration démarre 30 secondes et actionne le détecteur de débit d'eau. Lorsque la pompe à chaleur passe en mode veille, la pompe de filtration s'arrête 5 minutes après l'arrêt du compresseur.

	Etat	Exemple	Logique de pilotage de la filtration
Mode de chauffage	P3=0,T1≥Tset-0.5°C, pendant une durée de 30 minutes	P3=0,T1≥27.5°C, pendant une durée 30 minutes	1. La pompe de filtration entrera en mode veille et n redémarrera pas avant 1 heure, sauf coupure de l'alimentation et redémarrage.	2. Une heure après, la filtratio démarre à nouveau pour 5 minutes. Si T1≤27°C, la pomp à chaleur fonctionne jusqu'à T1≥27.5°C et s'arrête alors po une durée de 30 minutes.
Mode de refroidissement	P3=0,T1≤Tset+0.5°C, pendant une durée de 30 minutes	P3=0,T1≤28.5°C, pendant une durée de 30 minutes	1. La pompe de filtration entrera en mode veille et n redémarrera pas avant 1 heure, sauf coupure de l'alimentation et redémarrage.	2. Une heure après, la filtratio démarre à nouveau pour 5 minutes. Si T1≥29°C, la pomp à chaleur fonctionne jusqu'à T1≤28.5°C et s'arrête alors po une durée de 30 minutes.

Option 2 ; P3=1 la filtration est toujours active, P2=0 l'horloge non active

Avec la condition P3=1, quand T1≥Tset+1°C est atteint pendant 3 minutes, la pompe à chaleur s'arrête et la filtration continue d'être activé.

Sous l'option 2, avec activation de l'horloge ; P2=1 nous allons démarrer et arrêter la pompe de filtration et fonction de la programmation de P4 (horloge), P5 (heure de démarrage), P6 (heure d'arrêt)

Condition pour que la pompe à chaleur démarre, horloge ON active ;

Si la température de l'eau est ≤ Tset, quand l'horloge atteint l'heure de démarrage, la pompe de filtration démarre 5 minutes avant la pompe à chaleur, elle reste à l'arrêt si la température de l'eau est ≥ Tset.

Condition pour que la pompe à chaleur s'arrête, horloge OFF active ;

Quand la température de l'eau est ≥ Tset, avant que l'horloge soit atteint son heure d'arrêt, la pompe à chai s'arrête est la pompe de filtration reste active jusqu'à l'atteinte de l'heure d'arrêt.

Si la température de l'eau est ≤ Tset, quand l'horloge atteint l'heure d'arrêt, la pompe à chaleur s'arrête et 5 minutes après la pompe de filtration s'arrête.

REMARQUE :

Tset = régler la température de l'eau, par exemple : Tset = 28°C température de l'eau souhaitez de la piscine

Tset - 0.5 = moins de 0.5°C de la température de consigne, Tset -0.5 = 28-0.5 = 27.5°C

Tset + 0.5 = plus de 0.5°C de la température de consigne, Tset + 0.5 = 28+0.5=28.5°C

7.3 Logique en mode chauffage

Statut de travail		Mode travail	Température de l'ecau -T1	Exemple, L'ecau en température -T1	Niveau de travail pompe à chaleur
1	Mise en route de la pompe à chaleur	Lorsque vous sélectionnez le "mode Smart"	T1< Tset-1	T1< 27°C	Mode Powerful -fréquence F9
2			Tset-1 ≦ T1 < Tse	27°C ≦ T1 <28°C	Fréquence: F9 -F8-F7,...,-F2
3			Tset ≦ T1 < Tset-1	28°C ≦ T1 <29°C	Mode Silent-fréquence F2
4			T1 ≦ Tset+1	T1 ≦ 29°C	La pompe à chaleur sera en veille et cessera de fonctionne jusqu'à ce que l'eau atteigne une température inférieure à 28°C.
5		Lorsque vous sélectionnez le "mode Silent"	T1< Tset	T1< 28°C	Mode Smart -fréquence F5.
6			Tset ≦ T1 < Tset+1	28°C ≦ T1 < 2°C	Mode Silent-fréquence F2/F1.
7			T1 ≦ Tset+1	T1 ≦ 29°C	La pompe à chaleur sera en veille et cessera de fonctionne jusqu'à ce que l'eau atteigne une température inférieure à 28°C.
8		Lorsque vous sélectionnez le "mode Powerful"	T1<Tset+1	T1<29°C	Mode Powerful-fréquence F10/F9
9			T1 ≦ Tset+1	T1 ≦ 29°C	La pompe à chaleur sera en veille et cessera de fonctionne jusqu'à ce que l'eau atteigne une température inférieure à 28°C.
10	Redémarrage pour chauffer de l'eau après le mode veille	Lorsque la pompe à chaleur fonctionne en "mode Smart"	T1 ≦ Tset	T1 ≦ 28°C	Prêt à fonctionner
11			Tset> T1 ≦ Tset-1	28°C >T1 ≦ 27°C	Silent-fréquence F2
12			Tset-1>T1 ≦ Tset-2	27°C >T1 ≦ 26°C	Fréquence : F2 -F3-F4,...,-F9
13			<Tset-2	<26°C	Powerful-fréquence F9
14		Lorsque la pompe à chaleur fonctionne en "mode Silent"	≡ Tset	≡ 28°C	Prêt à fonctionner
15			Tset>T1 ≦ Tset-1	28°C >T1 ≦ 27°C	Silent mode-fréquence F2/F1
16			T1<Tset-1	T1<27°C	Smart -fréquence F5
17		Lorsque la pompe à chaleur fonctionne en "mode Powerful"	T1<Tset-1	T1<27°C	Powerful -fréquence F10/F9

7.4 Logique en mode refroidissement

Statut de travail		Mode travail	L'eau en température-T1	Par exemple, L'eau en température-T1	Niveau de travail pompe à chaleur
1	Mise en route de la pompe chaleur	Lorsque vous sélectionnez le "mode Smart"	T1 ≦ Tset-1	T1 ≦ 27°C	Etre prêt
2			Tset-1<T1 ≦ Tset	27°C< T1 ≦ 28°C	Mode Silent-fréquence F2
3			Tset<T1 ≦ Tset+1	28< T1 ≦ 29°C	Fréquence: F9 -F8-F7,...,- F2
4			T1 ≦ Tset+1	T1 ≦ 29°C	Mode Powerful-F9
5		Lorsque vous sélectionnez le "mode Silent"	T1 ≦ Tset-1	≤ 27°C	Etre prêt
6			Tset-1<T1 ≦ Tset	27°C< T1 ≦ 28°C	Mode Silent - fréquence F2/F
7			T1>Tset	T1>28°C	Mode Smart -fréquence F5
8		Lorsque vous sélectionnez le "mode Powerful"	T1>Tset-1	T1>27°C	Mode Powerful-fréquence F10/F9
9			T1 ≦ Tset-1	T1 ≦ 27°C	Prêt à fonctionner
10	Redémarrage pour refroidir de l'eau après le mode veille	Smart	T1 ≦ Tset-1	T1 ≦ 27°C	Prêt à fonctionner
11			Tset ≦ T1<Tset+1	28 ≦ T1 <29°C	Silent- fréquence F2
12			Tset+1 ≦ T1<Tset+2	29 ≦ T1 <30°C	Fréquence : F2 -F3-F4,...,- F'
13			T1 ≦ Tset+2	T1 ≦ 30°C	Mode Powerful-fréquence F9
14		Silent	Tset<T1 ≦ Tset+1	28< T1 ≦ 29°C	Mode Silent-fréquence F2/F1
15			T1>Tset+1	T1>29°C	Mode Smart-fréquence F5
16		Powerful	T1>Tset+1	T1>29°C	Mode Powerful-fréquence F10/F9
17			T1 ≦ Tset-1	T1 ≦ 27°C	Prêt à fonctionner

8. Guide de dépannage

8.1 Code d'erreur affichée sur le tableau de commande

Dysfonctionnement	Code d'erreur	Raison	Solutions
Défaillance du capteur de température d'eau arrivée d1-TH6	PP01	1. Raccordement défaillant2. Capteur en court-circuit ou défectueux	1. Connecter correctement2. Vérifiez les valeurs où remplacer le capteur
Défaillance du capteur de température d'eau sortie d2-TH5	PP02	1. Raccordement défaillant2. Capteur en court-circuit ou défectucux	1. Connecter correctement2. Vérifiez les valeurs où remplacer le capteur
Défaillance du capteur de condenseur de chauffage d5-TH2	PP03	1. Raccordement défaillant2. Capteur en court-circuit ou défectueux	1. Connecter correctement2. Vérifiez les valeurs où remplacer le capteur
Défaillance du capteur de température ambiante d3-TH1	PP05	1. Raccordement défaillant2. Capteur en court-circuit ou défectucux	1. Connecter correctement2. Vérifiez les valeurs où remplacer le capteur
Défaillance du capteur de condenseur de refroidissement d6-TH3	PP06	1. Raccordement défaillant2. Capteur en court-circuit ou défectueux	1. Connecter correctement2. Vérifiez les valeurs où remplacer le capteur
Protection antigel du premier niveau en hiver	PP07	La température ambiante ou l température d'eau arrivée est trop faible vérifier d3 et d1	Protection automatique antigel du premier niveau
Protection de température ambiante trop basse	PP08	1. La température ambiante trop faible, vérifier d32. Capteur en court-circuit ou défaillant d3-TH1	1. Vérifier la température2. Changer le capteur
Température de refroidissement du condenseur trop haute protection d5-TH2	PP10	1. Température ambiante trop haute2. Problème gaz réfrigérant	1. Vérifier la température2. Vérifier le gaz

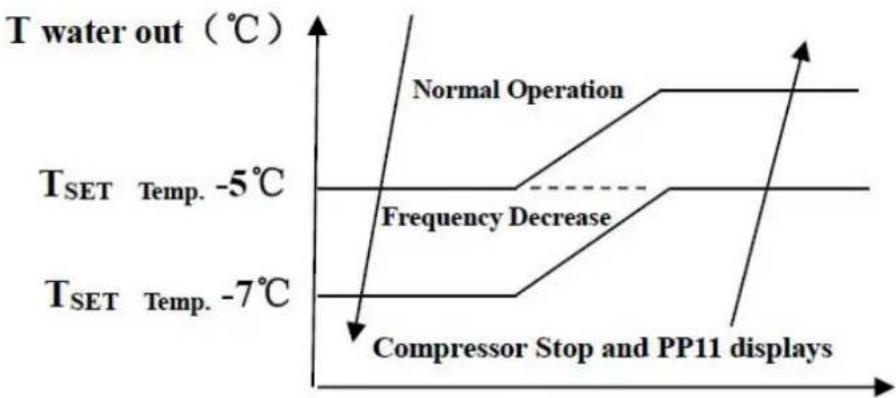

Température de l'eau trop froide protection en mode refroidissement d2-TH5	PP11	1. Débit d'eau trop faible2. Température de la sonde d2-TH5 anormale	1. Vérifier le by-pass et le débit d'eau2. Vérifier le gaz et la sond d2-TH5
Protection haute pression TS4	EE01	1. Température ambiante trop haute2. Température de l'eau trop haute3. Vérifier la vitesse du ventilateur	1. Vérifier le by-pass et le débit d'eau2. Vérifier le ventilateur3. Vérifier le gaz

8. Guide de dépannage

Dysfonctionnement	Code d’erreur	Raison	Solutions
Protection basse pression	EE02	1. Réfrigérant ne suffit pas2. Le débit d'eau n'est pas suffisant3. Filtre ou vanne électronique bloq	1. Vérifiez s'il y a des fuite de gaz, reremplissez le réfrigérant2. Nettoyez l'échangeur d'air3. Vérifier la charge en gaz
Protection débit d’eau	EE03 or “ON”	1. Le débit d'eau n'est pas suffisant filtre ou vanne bloqué2. Détecteur de débit défaillant	1. Vérifier si le débit est suffisant2. Changer le détecteur de débit
En mode chauffage, défaut surchauffe température (d2-TH5)	EE04	1. Le débit d'eau n'est pas suffisant filtre ou vanne bloqué2. Détecteur de débit défaillant3. La valeur du capteur d2-TH5 est anormale	1. Vérifier si le débit est suffisant2. Changer le détecteur de débit3. Remplacer le capteur d2-TH5
Protection température d’échappement d6-TH3	EE05	1. Réfrigérant ne suffit pas2. Le débit d'eau n'est pas suffisant3. Filtre ou vanne électronique bloq4. Défaut sonde d6-TH3,	1. Vérifiez s'il y a des fuite de gaz, reremplissez le réfrigérant2. Vérifier le By-pass3. Vérifier la charge en gaz4. Vérifier la sonde d6-TH3
Défaut contrôleur	EE06	1. Le raccordement est défaillant2. Le contrôleur est défaillant	1. Vérifiez la connexion2. Vérifier changer le câble3. Arrêt / Marche de la machine4. Vérifier changer le contrôleur
Protection du compresseur	EE07	1. Vérifiez la connexion2. Vérifier le raccordement3. Accumulation liquide et gaz4. Compresseur ou carte électronique défaillant5. débit d’eau anormal6. Fluctuation alimentation électrique	1. Vérifiez le compresseur2. Vérifier les 3 phases3. Les tensions d’alimentatio4. Vérifier les phases5. Vérifier le débite d’eau6. Vérifier le réseau électrique
Défaillance de communication entre le contrôleur et la carte de puissance	EE08	1. Le raccordement est défaillant2. Le contrôleur est défaillant	1. Vérifiez la connexion2. Vérifier changer le câble3. Vérifier changer le contrôleur
Défaillance de communication entre le contrôleur et la carte de commande	EE09	1. Le raccordement est défaillant2. Le contrôleur est défaillant	1. Vérifiez la connexion2. Vérifier changer le câble
Protection haut voltage	EE10	1. Tension trop haute2. Carte puissance défaillant	1. Vérifiez la tension2. Changer la carte de puissance et/ou de commande
Défaillance carte mère IPM Module	EE11	1. Les données ne sont pas correcte2. Vérifier le raccordement3. Accumulation liquide et gaz4. Compresseur ou la carte est défaillante	1. Erreur de programmation, couper l’alimentation électrique et démarrer après minutes2. Changer la carte3. Vérifier les séquences
L’alimentation électrique est trop faible	EE12	1. La tension d’alimentation n’est p correcte2. La carte de puissance est défaillante	1. Vérifier la tension d’alimentation2. Changer la carte
Protection électrique	EE13	1. Les données ne sont pas correcte2. Le débit est anormal3. La tension n’est pas stable4. Défaillance de l’inducteur PFC	1. Vérifiez le compresseur2. Vérifier le circuit d’eau3. Vérifier les tensions d’alimentation4.Vérifier
Module IPM température de fonctionnement anormale	EE14	1. La tension d’alimentation n’est p correcte2. Le moteur du ventilateur est défectueux ou les hélices sont cassé	1. Vérifiez la carte de puissance2. Vérifier la vitesse du ventilateur3. Vérifier les hélices

8. Guide de dépannage

Dysfonctionnement	Code d’erreur	Raison	Solutions
Protection haute température module IPM	EE15	1. La tension d’alimentation n’est pas correcte2. Le moteur du ventilateur est défectueux ou les hélices sont cassées	1. Vérifiez la carte électronique2. Vérifier la vitesse du ventilate3. Vérifier les hélices
Protection module PFC	EE16	1. Les données ne sont pas correctes2. Le moteur du ventilateur est défectueux3. Les hélices sont cassées4. La tension n’est pas stable	1. Vérifiez la carte électronique2. Vérifier la vitesse du ventilate3. Vérifier les hélices4. Vérifier la tension
Défaut ventilateur DC	EE17	1. Le moteur du ventilateur est défectueux2. La carte électronique est défectueuse3. Les hélices sont défectueuses	1. Vérifiez le moteur du ventilateur2. Changer la carte électronique3. Vérifier les hélices
Module PFC température de fonctionnement anormale	EE18	La carte électronique est défectueuse	1. Changer la carte électronique2. Vérifier la vitesse du ventilate3. Vérifier les hélices
Protection haute température module PFC	EE19	1. La tension d’alimentation n’est pas correcte2. Le moteur du ventilateur est défectueux3. Les hélices sont cassées4. Les raccords sur la carte de puissance ne sont pas serrés	1. Vérifiez la carte électronique2. Vérifier la vitesse du ventilate3. Vérifier les hélices4. Vérifier les raccordements, resserrer les vis
Défaut puissance d’alimentation	EE20	La puissance d’alimentation varie de façon trop importante	Vérifier la tension d’alimentation

8. Guide de dépannage

Dysfonctionnement	Code d’erreur	Raison	Solutions
Défaut programme	EE21	1. Le compresseur perd des pas, vitesse irrégulière2. Défaut programme3. Impureté dans le compresseur	1. Vérifiez la carte électronique2. Recharger le programme
Protection haute tension	EE22	1. La tension d’alimentation n’est pas correcte2. La carte d’alimentation est défectueuse	1. Vérifiez la carte électronique2. Changer la carte électronique
Défaut démarrage du compresseur	EE23	1. La carte d’alimentation est défectueuse2. Vérifier le raccordement3. Accumulation liquide et gaz4. La tension n’est pas stable	1. Vérifiez la carte électronique2. Vérifier les raccordements ou changer le compresseur
Température ambiante ou carte électronique	EE24	La température ambiante ou la température d’eau arrivée est trop faible	Vérifier et changer la carte électronique
Défaut alimentation du compresseur	EE25	Le compresseur marche sur 1 ou phases	Vérifier le câblage
Défaut inversion vanne 4 voies	EE26	1. blocage inversion vanne 4 voie2. Manque de gaz (pas de détect d5-TH2 ou d3-TH1)	1. Basculer du mode chaud / froid pour vérifier l’inversion d la vanne2. Changer la vanne 4 voies3. Vérifier la charge en gaz
Défaut données mémoire EEPROM	EE27	1. Perte des données dans la mémoire2. Défaut carte électronique	1. Recharger les données dans mémoire2. Changer la carte électronique
Défaut de communication avec le contrôleur	EE28	Défaut sur la carte électronique	1. Arrêt / marche pour redémarrer2. Vérifier et changer la carte électronique

8. Guide de dépannage

Remarques:

1. En mode chauffage, si la température de sortie d'eau est supérieure à la température réglée de 7°C, le contrôleur affiche EE04 protection contre la surchauffe de l'eau.
2. En mode de refroidissement, si la température de sortie d'eau est inférieure à la température réglée de 7°C, le contrôleur affiche PP11 pour la protection contre le refroidissement excessif de l'eau.

EE04 En mode chauffage, défaut surchauffe température (d2- TH5)

PP11 d2- TH5 Température de l'eau trop froide protection en mode refroidissement

Par exemple comme ci-dessous :

Mode	Température d'eau	Température Point de consigne	État	Mauvais fonctionnement
Mode de chauffage	36°C	29°C	T de l'eau ≧ 7°C par rapport à la T désiré	EE04 En mode chauffage, défaut surchauffe température (d2- TH5)
Mode de refroidissement	23°C	30°C	7°C ≧ T de l'epar rapport à la T désirée	PP11 d2- TH5 Température de l'eau est trop froide protection e mode refroidissement

8. Guide de dépannage

8.2 Dysfonctionnement sans code d'erreurs affichées sur l'écran

Dysfonctionnements	Observations	Raisons	Solutions
La Pompe à chaleur ne fonctionne pas	Aucun affichage sur le contrôleur à LED	Pas d'alimentation	Vérifiez le disjoncteur du câble et d circuit soit connecté
	Contrôleur à LED affiche l'heure	Pompe à chaleur en état de veille	Démarrez la pompe à chaleur.
	Contrôleur à LED affiche la température réelle de l'eau.	1. Température de l'eau atteint presque la valeur fixée, pompe à chaleur est en état à température constante.2. Pompe à chaleur commence juste à fonctionner3. En état de dégivrage	1. Vérifiez le réglage de température de l'eau.2. Démarrez la pompe à chaleur après quelques minutes.3. Contrôleur à LED doit afficher "Dégivrage"
La Température de l'eau est refroidie lorsque la pompe à chaleur fonctionne sous le mode de chauffage	Contrôleur à LED affiche la température réelle de l'eau et aucun code d'erreur ne s'affiche	1. Choix du mauvais mode.2. Les chiffres montrent des défaillances.3. Défaillance du contrôleur	1. Réglez le mode à la bonne fonct2. Remplacez le contrôleur à LED é panne, puis vérifiez l'état après avoir changé le mode de fonctionnement, vérifiez la température d'eau d'arrivée et de sortie3. Remplacez ou réparez l'unité
Fonctionnement court	Contrôleur à LED affiche la température réelle de l'eau, aucun code d'erreur ne s'affiche	1. Ventilateur ne fonctionne pas2. La ventilation d'air n'est pas suffisante3. Réfrigérant ne suffit pas.	1. Vérifiez les connexions des câble entre le moteur et le ventilateur, le échéant, il doit être remplacé.2. Vérifiez l'emplacement de l'unité pompe à chaleur, et éliminez tous lo obstacles pour faire bonne ventilation3. Remplacez ou réparez l'unité
Tâches d'eau	Les tâches d'eau sur la pompe à chaleur	1.Protection.2.Infiltration d'eau.	1. Aucune action (condensat)2. Vérifiez l'échangeur de chaleur et titane avec soin, s'il y a une fuite
Trop de glace sur l'évaporateur	Trop de glace su l'évaporateur.		1. Vérifiez l'emplacement de l'unité pompe à chaleur, et éliminez tous lo obstacles2. Contacter le service technique

9. Schéma éclaté

9. 1 Schéma éclaté: 74166

9. Schéma éclaté

9.2 Liste des pièces détachées: 74166

NO	ERP	Désignation	NO	ERP	Désignation
1	133050118	Panneau supérieur	36	117230003	Réacteur
2	180140092	Cadre supérieur	37	117110020	Sonde de température ambiante d3-TH1
3	180140113	Panneau côté gauche	38	133020010	Clip de fixation sonde
4	180140100	Support ventilateur	39	108030059	Couvercle de boîte électrique
5	103000227	Evaporateur	40	117240002	Anneau magnétique
6	112000031	Moteur ventilateur	41	117240003	Anneau magnétique
7	108480015	Fixateur de ceinture	42	117100046	Carte électronique
8	132000015	Pâle ventilateur	43	108030095	Coffret électrique
9	180140093	Pilicr	44	117020239	Module Modbus
10	133050115	Panneau avant	45	121000035	Vanne 4 voies
11	133020077	Grille de protection ventilateur	46	113030192	Tube vanne 4 voies vers échangeur
12	117020293	Contrôleur	47	113070042	Tube échangeur vers EEV
13	136010072	Joint rouge	48	113020320	Tube retour gaz
14	133020096	Couvercle du contrôleur	49	120000098	Vanne gaz
15	133020097	Couvercle de protection	50	119000058	EEV
16	180140091	Base	51	113080074	Tuyauterie de distribution
17	180140099	Panneau d'isolation	52	109000044	Capillaire
18	180140101	Support de panneau	53	113060123	Tube
19	142000143	Courroie chauffante de l'évaporateur	54	117110021	Sonde température d'échappement d6-TH3
20	142000072	Ceinture protection compresseur	55	113010229	Tube échappement gaz
21	101000187	Compresscur	56	112100030	Sonde haute pression
22	101000187	Pieds amortisseurs du compresseu	57	112100046	Sonde basse pression
23	133050116	Panneau côté droit	58	113100024	Tube d'accouplement
24	106000011	Manomètre	59	102041058	Echangeur en titane
25	103000227	Tube gaz	60	117110011	Sonde de température de sortie d'eau d2-TH5
26	133250005	Blocs de jonction en plastique	61	108010025	Clip de fixation sonde de température
27	136010004	Clip de fixation sonde	62	112100021-1	Détecteur de débit
28	115000004	Bornier de connexion	63	116000001	Joint détecteur de débit
29	108010065	Platine boitier de raccordement	64	133020026	Joint raccord d'eau
30	103000227	Tuyauterie de distribution	65	133020012	Joint rouge
31	113190001	Fourreau sonde de température	66	113900082	Raccord à visser
32	113190007	Clip	67	133020011	Joint bleu
33	136020018	Bloc de caoutchouc	68	150000110	Bouchon de vidange
34	117110004	Sonde de température dégivrage d5-TH2	69	117110012	Sonde de température d'arrivée d'eau d1-TH6
35	133050117	Panneau arrière

9. Schéma éclaté

9.3 Modèle :74167/74168/74169

9.4 Liste des pièces détachées : 74167

NO	ERP	Désignation	NO	ERP	Désignation
1	133090073	Panneau supérieur	35	113030086	Tube vanne 4 voies vers échangeur
2	108110094	Panneau d'isolation	36	120000097	Vanne gaz
3	108110095	Support ventilateur	37	113020527	Tube retour gaz
4	108110113	Panneau côté gauche	38	112100046	Sonde basse pression
5	103000221	Evaporateur	39	112100030	Sonde haute pression
6	108110091	Cadre supérieur	40	113010210	Tube échappement gaz
7	108110092	Pilier	41	117110021	Sonde température d'échappement d6-TH3
8	112000031	Moteur ventilateur	42	113190001	Fourreau sonde de température
9	108480015	Fixateur de ceinture	43	119000058	EEV
10	142000142	Courroie chauffante de l'évaporateur	44	121000037	Bobine pour vanne 4 voies
11	108010024	Cache de tube de moteur à courant con	45	121000034	Vanne 4 voies
12	133020078	Grille de protection ventilateur	46	113060084	Tube
13	132000015	Pâle ventilateur	47	113080054	Tuyauterie de distribution
14	133090070	Panneau avant	48	113070044	Tube échangeur vers EEV
15	133020096	Couvercle du contrôleur	49	109000044	Capillaire
16	117020293	Contrôleur	50	102041060	Echangeur en titane
17	136010072	Joint rouge	51	117110011	Sonde de température de sortie d'eau d2-TH5
18	133020097	Couvercle de protection	52	113190008	Clip de fixation sonde de température
19	108110096	Support de panneau	53	112100021-1	Détecteur de débit
20	117230003	Réacteur	54	136020083	Joint rouge
21	101000188	Compresseur	55	133020026	Joint raccord d'eau
22	142000072	Ceinture protection compresseur	56	133020012	Joint rouge
23	108110103	Base	57	113900082	Raccord à visser
24	108010065	Platine boitier de raccordement	58	133020011	Joint bleu
25	133090071	Panneau côté droit	59	150000110	Bouchon de vidange
26	106000011	Manomètre	60	117110012	Sonde de température d'arrivée d'eau d1-TH6
27	136010004	Clip de fixation sonde	61	108010025	Clip de fixation sonde de température
28	115000004	Bornier de connexion	62	110000013	Anneau de caoutchouc
29	133250005	Blocs de jonction en plastique	63	108110045	Coffret électrique
30	113190007	Fourreau sonde de température	64	117020239	Module Modbus
31	117110004	Sonde de température dégivrage d5-TH2	65	117100046	Carte électronique
32	133090072	Panneau arrière	66	117240002	Anneau magnétique
33	117110020	Sonde de température ambiante d3-TH1	67	117240003	Anneau magnétique
34	133020010	Clip de fixation sonde	68	108050017	Couvercle de boîte électrique

9. Schéma éclaté

9.5 Liste des pièces détachées : 74168

NO	ERP	Désignation	NO	ERP	Désignation
1	133090073	Panneau supérieur	35	113030081	Tube vanne 4 voies vers échangeur
2	108110094	Panneau d'isolation	36	120000097	Vanne gaz
3	108110095	Support ventilateur	37	113020527	Tube retour gaz
4	108110113	Panneau côté gauche	38	112100046	Sonde basse pression
5	103000182	Evaporateur	39	112100030	Sonde haute pression
6	108110091	Cadre supérieur	40	113010210	Tube échappement gaz
7	108110092	Pilier	41	117110021	Sonde température d'échappement d6-TH3
8	112000031	Moteur ventilateur	42	113190001	Clip de fixation sonde
9	108480015	Fixateur de ceinture	43	119000058	EEV
10	142000142	Courroie chauffante de l'évaporateur	44	121000037	Bobine pour vanne 4 voies
11	108010024	Cache de tube de moteur à courant continu	45	121000034	Vanne 4 voies
12	133020078	Grille de protection ventilateur	46	113060084	Tube
13	132000015	Pâle ventilateur	47	113080054	Tuyauterie de distribution
14	133090070	Panneau avant	48	113070041	Tube échangeur vers EEV
15	133020096	Couvercle du contrôleur	49	109000044	Capillaire
16	117020293	Contrôleur	50	102041059	Echangeur en titane
17	136010072	Joint rouge	51	117110011	Sonde de température de sortie d'eau d2-TH5
18	133020097	Couvercle de protection	52	113190008	Clip de fixation sonde de température
19	108110096	Support de panneau	53	112100021-1	Détecteur de débit
20	117230003	Réacteur	54	136020083	Joint rouge
21	101000188	Compresseur	55	133020026	Joint raccord d'eau
22	142000072	Ceinture protection compresseur	56	133020012	Joint rouge
23	108110103	Base	57	113900082	Raccord à visser
24	108010065	Platine boitier de raccordement	58	133020011	Joint bleu
25	133090071	Panneau côté droit	59	150000110	Bouchon de vidange
26	106000011	Manomètre	60	117110012	Sonde de température d'arrivée d'eau d1-TH6
27	136010004	Clip de fixation sonde	61	108010025	Clip de fixation sonde de température
28	115000004	Bornier de connexion	62	110000013	Anneau de caoutchouc
29	133250005	Blocs de jonction en plastique	63	108110045	Coffret électrique
30	113190007	Fourreau sonde de température	64	117020239	Module Modbus
31	117110004	Sonde de température dégivrage d5-TH2	65	117100047	Carte électronique
32	133090072	Panneau arrière	66	117240002	Anneau magnétique
33	117110020	Sonde de température ambiante d3-TH1	67	117240003	Anneau magnétique
34	133020010	Clip de fixation sonde	68	108050017	Couvercle de boîte électrique

9. Schéma éclaté

9.6 Liste des pièces détachées : 74169

NO	ERP	Désignation	NO	ERP	Désignation
1	133090073	Panneau supérieur	35	113030081	Tube vanne 4 voies vers échangeur
2	108110094	Panneau d'isolation	36	120000097	Vanne gaz
3	108110095	Support ventilateur	37	113020321	Tube retour gaz
4	108110113	Panneau côté gauche	38	112100046	Sonde basse pression
5	103000220	Evaporateur	39	112100030	Sonde haute pression
6	108110091	Cadre supérieur	40	113010159	Tube échappement gaz
7	108110092	Pilier	41	117110021	Sonde température d'échappement d6-TH3
8	112000031	Moteur ventilateur	42	113190001	Clip de fixation sonde
9	108480015	Fixateur de ceinture	43	119000058	EEV
10	142000142	Courroic chauffante de l'évaporateur	44	121000037	Bobine pour vanne 4 voies
11	108010024	Cache de tube de moteur à courant continu	45	121000034	Vanne 4 voies
12	133020078	Grille de protection ventilateur	46	113060084	Tube
13	132000015	Pâle ventilateur	47	113080054	Tuyauterie de distribution
14	133090070	Panneau avant	48	113070063	Tube échangeur vers EEV
15	133020096	Couvercle du contrôleur	49	109000044	Capillaire
16	117020293	Contrôleur	50	102041061	Echangeur en titane
17	136010072	Joint rouge	51	117110011	Sonde de température de sortie d'eau d2-TH5
18	133020097	Couvercle de protection	52	113190008	Clip de fixation sonde de température
19	108110096	Support de panneau	53	112100021-1	Détecteur de débit
20	117230003	Réacteur	54	136020083	Joint rouge
21	101000181	Compresseur	55	133020026	Joint raccord d'eau
22	142000074	Ceinture protection compresseur	56	133020012	Joint rouge
23	108110101	Base	57	113900082	Raccord à visser
24	108010065	Platine boitier de raccordement	58	133020011	Joint bleu
25	133090071	Panneau côté droit	59	150000110	Bouchon de vidange
26	106000011	Manomètre	60	117110012	Sonde de température d'arrivée d'eau d1-TH6
27	136010004	Clip de fixation sonde	61	108010025	Clip de fixation sonde de température
28	115000004	Bornier de connexion	62	110000013	Anneau de caoutchouc
29	133250005	Blocs de jonction en plastique	63	108110045	Coffret électrique
30	113190007	Fourreau sonde de température	64	117020239	Module Modbus
31	117110004	Sonde de température dégivrage d5-TH2	65	117100047	Carte électronique
32	133090072	Panneau arrière	66	117240002	Anneau magnétique
33	117110020	Sonde de température ambiante d3-TH1	67	117240003	Anneau magnétique
34	133020010	Clip de fixation sonde	68	108050017	Couvercle de boîte électrique

9. Schéma éclaté

9.7 Modèle : 74170/74171

9.8 Liste des pièces détachées :74170

NO	ERP	Désignation	NO	ERP	Désignation
1	133260053	Panneau supérieur	37	117110020	Sonde de température ambiante d3-TH1
2	108560058	Cadre supérieur	38	108540006	Couvercle de boîte électrique
3	108560078	Panneau côté gauche	39	117240002	Anneau magnétique
4	103000231	Evaporateur	40	117240003	Anneau magnétique
5	108560062	Support ventilateur	41	117100048	Carte électronique
6	117230002	Réacteur	42	117020239	Module Modbus
7	108560061	Panneau d'isolation	43	108560012	Coffret électrique
8	112000031	Motcur ventilateur	44	113130021	Tube filtre au réservoir de stockage
9	108560059	Pilier	45	113170032	Tube échangeur vers filtre
10	132000023	Pâle ventilateur	46	120000066	Filtre
11	133260050	Panneau avant	47	113120019	Tube du réservoir de stockage à EEY
12	133020079	Grille de protection ventilateur	48	119000059	EEV
13	117020293	contrôleur	49	113080056	Tuyauterie de distribution
14	136010072	Joint rouge	50	121000034	Vanne 4 voies
15	133020096	Couvercle du contrôleur	51	113060122	Tube
16	133020097	Couvercle de protection	52	113020518	Tube retour gaz
17	108110096	Support de panneau	53	113030108	Tube vanne 4 voies vers échangeur
18	142000077	Ceinture protection compresseur	54	117110021	Sonde température d'échappement d6-TH3
19	142000144	Courroie chauffante de l'évaporateur	55	113010244	Tube échappement gaz
20	101000185	Compresseur	56	120000097	Vanne gaz
21	101000185	Pieds amortisseurs du compresseur	57	112100046	Sonde basse pression
22	108560066	Base	58	112100030	Sonde haute pression
23	103000231	Tube gaz	59	105000004	Réservoir de stockage
24	133260051	Panneau côté droit	60	109000048	Capillaire
25	106000011	Manomètre	61	102041062	Echangeur en titane
26	133250005	Blocs de jonction en plastique	62	117110011	Sonde de température de sortie d'eau d2-TH5
27	136010004	Clip de fixation sonde	63	108010025	Clip de fixation sonde de température
28	115000004	Bornier de connexion	64	112100021-1	Détecteur de débit
29	108010065	Platine boitier de raccordement	65	136020083	Joint rouge
30	113190001	Clip de fixation sonde	66	133020026	Joint raccord d'eau
31	113190007	Fourrcau sonde de température	67	133020012	Joint rouge
32	117110004	Sonde de température dégivrage d5-TH2	68	113900082	Raccord à visser
33	136020005	Bloc de caoutchouc	69	133020011	Joint bleu
34	103000231	Tuyauterie de distribution	70	150000110	Bouchon de vidange
35	133260052	Panneau arrière	71	117110012	Sonde de température d'arrivée d'eau d1-TH6
36	133020010	Clip de fixation sonde

9. Schéma éclaté

9.9 Liste des pièces détachées : 74171

NO	ERP	Désignation	NO	ERP	Désignation
1	133260053	Panneau supérieur	37	117110020	Sonde de température ambiante d3-TH1
2	108560058	Cadre supérieur	38	108540006	Couvercle de boîte électrique
3	108560078	Panneau côté gauche	39	117240002	Anneau magnétique
4	103000204	Evaporateur	40	117240003	Anneau magnétique
5	108560062	Support ventilateur	41	117100048	Carte électronique
6	117230002	Réacteur	42	117020239	Module Modbus
7	108560061	Panneau d'isolation	43	108560012	Coffret électrique
8	112000031	Motcur ventilateur	44	113130021	Tube filtre au réservoir de stockage
9	108560059	Pilier	45	113170032	Tube échangeur vers filtre
10	132000023	Pâle ventilateur	46	120000066	Filtre
11	133260050	Panneau avant	47	113120019	Tube du réservoir de stockage à EEY
12	133020079	Grille de protection ventilateur	48	119000059	EEV
13	117020293	contrôleur	49	113080056	Tuyauterie de distribution
14	136010072	Joint rouge	50	121000028	Vanne 4 voies
15	133020096	Couvercle du contrôleur	51	113060096	Tube
16	133020097	Couvercle de protection	52	113020387	Tube retour gaz
17	108110096	Support de panneau	53	113030093	Tube vanne 4 voies vers échangeur
18	142000077	Ceinture protection compresseur	54	117110021	Sonde température d'échappement d6-TH3
19	142000144	Courroie chauffante de l'évaporateur	55	113010245	Tube échappement gaz
20	101000185	Compresseur	56	120000097	Vanne gaz
21	101000185	Pieds amortisseurs du compresseur	57	112100046	Sonde basse pression
22	108560066	Base	58	112100030	Sonde haute pression
23	103000204	Tube gaz	59	105000004	Réservoir de stockage
24	133260051	Panneau côté droit	60	109000048	Capillaire
25	106000011	Manomètre	61	102041064	Echangeur en titane
26	133250005	Blocs de jonction en plastique	62	117110011	Sonde de température de sortie d'eau d2-TH5
27	136010004	Clip de fixation sonde	63	108010025	Clip de fixation sonde de température
28	115000004	Bornier de connexion	64	112100021-1	Détecteur de débit
29	108010065	Platine boitier de raccordement	65	136020083	Joint rouge
30	113190001	Clip de fixation sonde	66	133020026	Joint raccord d'eau
31	113190007	Fourrcau sonde de température	67	133020012	Joint rouge
32	117110004	Sonde de température dégivrage d5-TH2	68	113900082	Raccord à visser
33	136020005	Bloc de caoutchouc	69	133020011	Joint bleu
34	103000204	Tuyauterie de distribution	70	150000110	Bouchon de vidange
35	133260052	Panneau arrière	71	117110012	Sonde de température d'arrivée d'eau d1-TH6
36	133020010	Clip de fixation sonde

9. Schéma éclaté

9.10 Modèle : 74172, 74173, 74174, 74175

9.11 Liste des pièces détachées : 74172

NO	ERP	Désignation	NO	ERP	Désignation
1	133250040	Panneau supérieur	41	117110021	Sonde température d'échappement d6-TH3
2	108550027	Cadre supérieur	42	113010227	Tube échappement gaz
3	108550044	Panneau côté gauche	43	112100030	Sonde haute pression
4	103000208	Evaporateur	44	113020326	Tube rctour gaz
5	108550033	Support ventilateur	45	112100046	Sonde basse pression
6	117230001	Réacteur	46	120000097	Vanne gaz
7	108120036	Panneau d'isolation	47	109000043	Capillaire
8	112000031	Moteur ventilateur	48	121000028	Vanne 4 voies
9	108550028	Pilier	49	113170063	Tube échangeur vers filtre
10	108010024	Cache de tube de moteur à courant continu	50	119000061	EEV
11	132000015	Pâle ventilateur	51	113030191	Tube vanne 4 voies vers échangeur
12	133250037	Panneau avant	52	113080055	Tuyauterie de distribution
13	133020078	Grille de protection ventilateur	53	113060083	Tube
14	117020293	Contrôleur	54	113120056	Tube du réservoir de stockage à EEV
15	136010072	Joint rouge	55	113130043	Tube filtre au réservoir de stockage
16	133020096	Couvercle du contrôleur	56	105000015	Réservoir de stockage
17	133020097	Couvercle de protection	57	113900082	Raccord à visser
18	108550009	Support de panneau	58	133020012	Joint rouge
19	108550031	Pilier	59	133020026	Joint raccord d'eau
20	108550034	Base	60	112100021-1	Détecteur de débit
21	142000077	Ceinture protection compresseur	61	136020083	Joint rouge
22	142000079	Courroie chauffante de l'évaporateur	62	117110011	Sonde de température de sortie d'eau d2-TH
23	101000185	Compresseur	63	113190008	Clip de fixation sonde de température
24	101000185	Pieds amortisseurs du compresseur	64	133020011	Joint bleu
25	103000208	Tube gaz	65	102041063	Echangeur en titane
26	133250038	Panneau côté droit	66	108010025	Clip de fixation sonde de température
27	106000011	Manomètre	67	117110012	Sonde de température d'arrivée d'eau d1-TTH
28	113190001	Clip de fixation sonde	68	150000110	Bouchon de vidange
29	113190007	Fourreau sonde de température	69	108120040	Couvercle de boîte électrique
30	117110004	Sonde de température dégivrage d5-TH2	70	117140016	Carte conducteur
31	133250005	Blocs de jonction en plastique	71	/	/
32	136010004	Clip de fixation sonde	72	108120038	Coffret électrique
33	115000004	Bornier de connexion	73	117260001	Panneau filtrant
34	/	/	74	142000038	Relais
35	136020005	Bloc de caoutchouc	75	117250007	Carte électronique
36	108010065	Platine boitier de raccordement	76	108120039	Tableau d'échelle
37	103000208	Tuyauterie de distribution	77	117240002	Anneau magnétique
38	133250039	Panneau arrière	78	117240003	Anneau magnétique
39	133020010	Clip de fixation sonde	79	117020239	Module Modbus
40	117110020	Sonde de température ambiante d3-TH1

9. Schéma éclaté

9.12 Liste des pièces détachées : 74173

NO	ERP	Désignation	NO	ERP	Désignation
1	133250040	Panneau supérieur	41	117110021	Sonde température d'échappement d6-TH3
2	108550027	Cadre supérieur	42	113010228	Tube échappement gaz
3	108550044	Panneau côté gauche	43	112100030	Sonde haute pression
4	103000209	Evaporateur	44	113020326	Tube retour gaz
5	108550030	Support ventilateur	45	112100046	Sonde basse pression
6	117230001	Réacteur	46	120000097	Vanne gaz
7	108120036	Panneau d'isolation	47	109000043	Capillaire
8	112000031	Moteur ventilateur	48	121000028	Vanne 4 voics
9	108550028	Pilier	49	113170064	Tube échangeur vers filtre
10	108010024	Cache de tube de moteur à courant continu	50	119000062	EEV
11	132000015	Pâle ventilateur	51	113030191	Tube vanne 4 voies vers échangeur
12	133250037	Panneau avant	52	113080055	Tuyauterie de distribution
13	133020078	Grille de protection ventilateur	53	113060083	Tube
14	117020293	Contrôleur	54	113120056	Tube du réservoir de stockage à EEV
15	136010072	Joint rouge	55	113130043	Tube filtre au réservoir de stockage
16	133020096	Couvercle du contrôleur	56	105000015	Réservoir de stockage
17	133020097	Couvercle de protection	57	113900082	Raccord à visser
18	108550009	Support de panneau	58	133020012	Joint rouge
19	108550031	Pilier	59	133020026	Joint raccord d'eau
20	108550034	Base	60	112100021-1	Détecteur de débit
21	142000077	Ceinture protection compresseur	61	136020083	Joint rouge
22	142000079	Courroie chauffante de l'évaporateur	62	117110011	Sonde de température de sortie d'eau d2-TH
23	101000186	Compresseur	63	113190008	Clip de fixation sonde de température
24	101000186	Pieds amortisseurs du compresseur	64	133020011	Joint bleu
25	103000209	Tube gaz	65	102041067	Echangeur en titane
26	133250038	Panneau côté droit	66	108010025	Clip de fixation sonde de température
27	106000011	Manomètre	67	117110012	Sonde de température d'arrivée d'eau d1-TH
28	113190001	Clip de fixation sonde	68	150000110	Bouchon de vidange
29	113190007	Fourreau sonde de température	69	108120040	Couvercle de boîte électrique
30	117110004	Sonde de température dégivrage d5-TH2	70	117140016	Carte conducteur
31	133250005	Blocs de jonction en plastique	71	/	/
32	136010004	Clip de fixation sonde	72	108120038	Coffret électrique
33	115000004	Bornier de connexion	73	117260001	Panneau filtrant
34	/	/	74	142000038	Relais
35	136020005	Bloc de caoutchouc	75	117250007	Carte électronique
36	108010065	Platine boitier de raccordement	76	108120039	Tableau d'échelle
37	103000209	Tuyauterie de distribution	77	117240002	Anneau magnétique
38	133250039	Panneau arrière	78	117240003	Anneau magnétique
39	133020010	Clip de fixation sonde	79	117020239	Module Modbus
40	117110020	Sonde de température ambiante d3-TH1

9. Schéma éclaté

9.13 Liste des pièces détachées : 74174

NO	ERP	Désignation	NO	ERP	Désignation
1	133250040	Panneau supérieur	41	117110021	Sonde température d'échappement d6-TH3
2	108550027	Cadre supérieur	42	113010158	Tube échappement gaz
3	108550044	Panneau côté gauche	43	112100030	Sonde haute pression
4	103000208	Evaporateur	44	113020427	Tube retour gaz
5	108550033	Support ventilateur	45	112100046	Sonde basse pression
6	117230001	Réacteur	46	120000023	Vanne gaz
7	108120036	Panneau d'isolation	47	109000043	Capillaire
8	112000031	Moteur ventilateur	48	121000028	Vanne 4 voies
9	108550028	Pilier	49	113170063	Tube échangeur vers filtre
10	108010024	Cache de tube de moteur à courant contin	50	119000061	EEV
11	132000015	Pâlc ventilateur	51	113030191	Tube vanne 4 voics vers échangeur
12	133250037	Panneau avant	52	113080055	Tuyauterie de distribution
13	133020078	Grille de protection ventilateur	53	113060083	Tube
14	117020293	Contrôleur	54	113120056	Tube du réservoir de stockage à EEV
15	136010072	Joint rouge	55	113130043	Tube filtre au réservoir de stockage
16	133020096	Couvercle du contrôleur	56	105000015	Réservoir de stockage
17	133020097	Couvercle de protection	57	113900082	Raccord à visser
18	108550009	Support de panneau	58	133020012	Joint rouge
19	108550031	Pilier	59	133020026	Joint raccord d'eau
20	108550034	Base	60	112100021-1	Détecteur de débit
21	142000077	Ceinture protection compresseur	61	136020083	Joint rouge
22	142000079	Courroie chauffante de l'évaporateur	62	117110011	Sonde de température de sortie d'eau d2-TI
23	101000149	Compresseur	63	113190008	Clip de fixation sonde de température
24	101000149	Pieds amortisseurs du compresseur	64	133020011	Joint bleu
25	103000208	Tube gaz	65	102041019	Echangeur en titane
26	133250038	Panneau côté droit	66	108010025	Clip de fixation sonde de température
27	106000011	Manomètre	67	117110012	Sonde de température d'arrivée d'eau d1-TI
28	113190001	Clip de fixation sonde	68	150000110	Bouchon de vidange
29	113190007	Fourreau sonde de température	69	108120040	Couvercle de boîte électrique
30	117110004	Sonde de température dégivrage d5-TH2	70	117140019	Carte conducteur
31	133250005	Blocs de jonction en plastique	71	117140006	Carte pilote de moteur de ventilateur
32	136010004	Clip de fixation sonde	72	108120038	Coffret électrique
33	115000006	Terminal à 5 places pour l'électricité	73	117260002	Panneau filtrant
34	115000027	Terminal 3 places pour pompe à eau	74	142000038	Relais
35	136020005	Bloc de caoutchouc	75	117250008	Carte électronique
36	108010065	Platine boitier de raccordement	76	108120039	Tableau d'échelle
37	103000208	Tuyauterie de distribution	77	117240002	Anneau magnétique
38	133250039	Panneau arrière	78	117240003	Anneau magnétique
39	133020010	Clip de fixation sonde	79	117020239	Module Modbus
40	117110020	Sonde de température ambiante d3-TII1

9. Schéma éclaté

9.14 Liste des pièces détachées : 74175

NO	ERP	Désignation	NO	ERP	Désignation
1	133250040	Panneau supérieur	41	117110021	Sonde température d'échappement d6-TH3
2	108550027	Cadre supérieur	42	113010158	Tube échappement gaz
3	108550044	Panneau côté gauche	43	112100030	Sonde haute pression
4	103000209	Evaporateur	44	113020427	Tube retour gaz
5	108550030	Support ventilateur	45	112100046	Sonde basse pression
6	117230001	Réacteur	46	120000023	Vanne gaz
7	108120036	Panneau d'isolation	47	109000043	Capillaire
8	112000031	Motcur ventilateur	48	121000028	Vanne 4 voics
9	108550028	Pilier	49	113170064	Tube échangeur vers filtre
10	108010024	Cache de tube de moteur à courant contin	50	119000061	EEV
11	132000015	Pâle ventilateur	51	113030191	Tube vanne 4 voies vers échangeur
12	133250037	Panneau avant	52	113080055	Tuyauterie de distribution
13	133020078	Grille de protection ventilateur	53	113060083	Tube
14	117020293	Contrôleur	54	113120056	Tube du réservoir de stockage à EEV
15	136010072	Joint rouge	55	113130043	Tube filtre au réservoir de stockage
16	133020096	Couvercle du contrôleur	56	105000015	Réservoir de stockage
17	133020097	Couvercle de protection	57	113900082	Raccord à visser
18	108550009	Support de panneau	58	133020012	Joint rouge
19	108550031	Pilier	59	133020026	Joint raccord d'eau
20	108550036	Base	60	112100021-1	Détecteur de débit
21	142000077	Ceinture protection compresseur	61	136020083	Joint rouge
22	142000079	Courroie chauffante de l'évaporateur	62	117110011	Sonde de température de sortie d'eau d2-TH
23	101000149	Compresseur	63	113190008	Clip de fixation sonde de température
24	101000149	Pieds amortisseurs du compresseur	64	133020011	Joint bleu
25	103000209	Tube gaz	65	102041066	Echangeur en titanc
26	133250038	Panneau côté droit	66	108010025	Clip de fixation sonde de température
27	106000011	Manomètre	67	117110012	Sonde de température d'arrivée d'eau d1-TH
28	113190001	Clip de fixation sonde	68	150000110	Bouchon de vidange
29	113190007	Fourreau sonde de température	69	108120040	Couvercle de boîte électrique
30	117110004	Sonde de température dégivrage d5-TH2	70	117140019	Carte conducteur
31	133250005	Blocs de jonction en plastique	71	117140006	Carte pilote de moteur de ventilateur
32	136010004	Clip de fixation sonde	72	108120038	Coffret électrique
33	115000006	Terminal à 5 places pour l'électricité	73	117260002	Panneau filtrant
34	115000027	Terminal 3 places pour pompe à eau	74	142000038	Relais
35	136020005	Bloc de caoutchouc	75	117250008	Carte électronique
36	108010065	Platine boitier de raccordement	76	108120039	Tableau d'échelle
37	103000209	Tuyauterie de distribution	77	117240002	Anneau magnétique
38	133250039	Panneau arrière	78	117240003	Anneau magnétique
39	133020010	Clip de fixation sonde	79	117020239	Module Modbus
40	117110020	Sonde de température ambiante d3-TH1

10. Entretien

10. Entretien

Attention!

-Avant tout travail d'entretien sur l'appareil, vous devez couper l'alimentation électrique car il existe un risque de choc électrique pouvant entraîner des dommages matériels, des blessures graves ou même mort.
- Il est recommandé que l'appareil fasse l'objet d'un entretien général au moins une fois par an pour assurer son bon fonctionnement, maintenir ses performances et éviter d'éventuelles pannes. Ces opérations se effectuer aux frais de l'utilisateur, par un technicien qualifié.
-Pour la maintenance à effectuer par un technicien qualifié, veuillez lire les consignes de sécurité, voi premières pages du chapitre de maintenance avant d'effectuer l'une des opérations de maintenance d ci-dessous.

(1) Vous devez vérifier le circuit d'eau régulièrement pour éviter l'air entrant dans le circuit et la présence de faible débit d'eau, car cela réduit les performances et la fiabilité de la pompe à chaleur.
(2) Nettoyez votre piscine et le système de filtration régulièrement.
(3) Vous devez vidanger l'eau de pompe à chaleur, pour empêcher des dommages du gel au cours de l'hiver et/ou pendant une longue période d'inactivité.
(4) Remplir entièrement le circuit d'eau avant de faire fonctionner l'unité à nouveau.
(5) Lorsque l'unité est en cours de fonctionnement, il y aura toujours un peu d'eau de condensation répandue en dessous.
(6) L'action de remplissage de gaz doit être effectuée par un professionnel habilité muni d'une licence d'exploitation R32.

Arrivée d'air 500mm 700mm Sortie d'air 2500mm 300mm 720mm

2000mm Sortie d'air 800mm 1000mm Arrivée d'air

1.1 Conformément à ces dispositions, le vendeur garantit que le produit correspondant à cette garantie
("le Produit") ne présente aucun défaut de conformité à la date de sa livraison.
1.2 La Période de Garantie pour le Produit est de deux (2) ans et elle sera calculée à partir du moment de sa remise à l'acheteur.
1.3 S'il se produisait un défaut de conformité du Produit et si l'acheteur le notifiait au vendeur pendant la Période de Garantie, le vendeur devrait réparer ou remplacer le Produit à ses propres frais à l'endroit qu'il jugerait opportun, à moins que cela soit impossible ou disproportionné.
1.4 Lorsque le Produit ne pourra être ni réparé ni remplacé, l'acheteur pourra demander une réduction proportionnelle du prix ou, si le défaut de conformité est suffisamment important, la résolution du contrat de vente.
1.5 Les parties remplacées ou réparées en vertu de cette garantie n'élargiront pas le délai de la garantie du Produit original, celles-ci étant cependant couvertes par leur propre garantie.
1.6 Pour l'effectivité de la présente garantie, l'acheteur devra justifier la date d'acquisition et de remise du Produit.
1.7 Quand plus de six mois se seront écoulés depuis la remise du Produit à l'acheteur et que ce dernier alléguera un défaut de conformité de ce Produit, l'acheteur devra justifier l'origine et l'existence du défaut allégué.
1.8 Le présent Certificat de Garantie ne limite pas, ni préjuge les droits correspondant aux consommateurs en vertu des normes nationales de nature impérative.

2 CONDITIONS PARTICULIÈRES

2.1 La présente garantie couvre les produits auxquels ce manuel fait référence.
2.2 Le présent Certificat de Garantie ne sera applicable que dans les pays de l'Union européenne.
2.3 En vue de l'efficacité de cette garantie, l'acheteur devra suivre strictement les indications du Fabricant comprises dans la documentation qui est jointe au Produit, quand celle-ci sera applicable selon la gamme et le modèle du Produit.
2.4 Quand un calendrier sera spécifié pour le remplacement, la maintenance ou le nettoyage de certaines pièces ou de certains composants du Produit, la garantie sera valable uniquement lorsque ledit calendrier aura été suivi correctement.

3 LIMITATIONS

3.1 La présente garantie ne sera applicable que dans les ventes réalisées aux consommateurs, considérant comme "consommateur", toute personne qui achète le Produit à des fins qui n'entrent pas dans le cadre de son activité professionnelle.
3.2 Aucune garantie n'est concédée quant à l'usure normale due à l'utilisation du produit. En ce qui concerne les pièces, composants et/ou matériels fongibles ou consommables comme les piles, les ampoules, etc., il faudra respecter, le cas échéant, ce qui est stipulé dans la documentation qui est jointe au Produit.
3.3 La garantie ne couvre pas les cas où le Produit : (I) a fait l'objet d'un traitement incorrect ; (II) a été réparé, entretenu ou manipulé par une personne non autorisée ou (III) a été réparé ou entretenu avec des pièces n'étant pas d'origine. Quand le défaut de conformité du Produit sera la conséquence d'une installation ou d'une mise en marche incorrectes, la présente garantie répondra uniquement lorsque ladite installation ou ladite mise en marche sera incluse dans le contrat d'achat et de vente du Produit et aura été réalisée par le vendeur ou sous sa responsabilité.

DE - GARANTIEZERTIFIKAT
