Τύπος προϊόντος	Επαναλήπτης τηλεχειριστηρίου RF
Μάρκα	Nedis
Μοντέλο	IREX050BK
Αριθμός είδους	IREX050BK
Διαστάσεις (Μ x Π x Υ)	78 x 43 x 19 mm
Τροφοδοσία	5 VDC, 100 mA μέσω θύρας micro USB
Κατανάλωση ρεύματος	1 W
Εμβέλεια λειτουργίας	7 m
Εύρος συχνοτήτων	Υπέρυθρο
Αριθμός παρεχόμενων ανιχνευτών IR	3 (μήκη: 1 m, 1,5 m, 2 m)
Κύριες λειτουργίες	Ενίσχυση και επέκταση του υπέρυθρου σήματος ενός τηλεχειριστηρίου σε κρυφή συσκευή
Προβλεπόμενη χρήση	Μόνο εσωτερικός, μη επαγγελματική χρήση
Οδηγίες ασφαλείας	Μην εκθέτετε σε νερό ή υγρασία· μην ανοίγετε το προϊόν· αποσυνδέστε σε περίπτωση προβλήματος· επισκευή μόνο από εξειδικευμένο τεχνικό
Συντήρηση και καθαρισμός	Καθαρίζετε με ένα στεγνό και μαλακό πανί. Μη χρησιμοποιείτε λειαντικά προϊόντα.
Περιλαμβανόμενα αξεσουάρ	Επαναλήπτης RF, 3 ανιχνευτές IR (1 m, 1,5 m, 2 m), καλώδιο micro USB, δέκτης IR, 2 βίδες, γάντζοι

Συχνές ερωτήσεις - IREX050BK NEDIS

Πώς να εγκαταστήσω τον επαναλήπτη τηλεχειριστηρίου Nedis IREX050BK;

Βεβαιωθείτε ότι όλες οι συσκευές είναι εκτός ρεύματος. Συνδέστε τον επαναλήπτη IR (③) στη θύρα Tx (⑦). Στερεώστε το καλώδιο του δέκτη IR (⑧) με τους γάντζους, στη συνέχεια συνδέστε το στη θύρα Rx (⑥). Τοποθετήστε τον δέκτη κοντά στο τηλεχειριστήριο και τον επαναλήπτη κοντά στη συσκευή. Συνδέστε το καλώδιο micro USB (④) στη θύρα USB (②) και στη συνέχεια σε μια πηγή τροφοδοσίας.

Ποια είναι η μέγιστη εμβέλεια του επαναλήπτη;

Η εμβέλεια λειτουργίας είναι 7 μέτρα σε ελεύθερο πεδίο.

Πόσοι ανιχνευτές υπέρυθρων παρέχονται;

Το κιτ περιλαμβάνει 3 ανιχνευτές IR τύπου Y με μήκη 1 m, 1,5 m και 2 m.

Λειτουργεί ο επαναλήπτης με όλα τα τηλεχειριστήρια;

Ναι, ενισχύει και επεκτείνει το υπέρυθρο σήμα οποιουδήποτε τυπικού τηλεχειριστηρίου που λειτουργεί με υπέρυθρα.

Ποια είναι η απαιτούμενη τροφοδοσία;

Η τροφοδοσία γίνεται μέσω καλωδίου micro USB (παρέχεται) με είσοδο 5 VDC και 100 mA. Η κατανάλωση είναι 1 W.

Τι να κάνω αν ο επαναλήπτης δεν λειτουργεί;

Ελέγξτε τις συνδέσεις των καλωδίων IR και βεβαιωθείτε ότι η τροφοδοσία είναι συνδεδεμένη. Εάν το πρόβλημα παραμένει, αποσυνδέστε τη συσκευή και επικοινωνήστε με εξειδικευμένο τεχνικό. Μην ανοίγετε το προϊόν.

Μπορώ να χρησιμοποιήσω τον επαναλήπτη σε εξωτερικό χώρο;

Όχι, το προϊόν προορίζεται για εσωτερική χρήση μόνο. Μην το εκθέτετε σε νερό ή υγρασία.

Πώς να καθαρίσω τη συσκευή;

Καθαρίστε το με ένα στεγνό και μαλακό πανί. Μη χρησιμοποιείτε διαλύτες ή λειαντικά προϊόντα.

Υπάρχουν ενδεικτικές λυχνίες στο προϊόν;

Οι ανιχνευτές IR διαθέτουν LED που υποδεικνύουν τη λειτουργία κατά τη μετάδοση του σήματος.

Το προϊόν έχει εγγύηση;

Η Nedis παρέχει εγγύηση σύμφωνα με την ισχύουσα νομοθεσία. Για περισσότερες πληροφορίες, συμβουλευτείτε το αναλυτικό εγχειρίδιο στο διαδίκτυο στη διεύθυνση ned.is/irex050bk.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ IREX050BK NEDIS

Οδηγός γρήγορης εκκίνησης 54

Rýchly návod 58

Rychlý návod 62

EL Οδηγός γρήγορης εκκίνησης

Αναμεταδότης εντολών τηλεχειριστηρίου IR

IREX050BK

Για περισσότερες πληροφορίες δείτε το εκτενές online εγχειρίδιο: ned.is/irex050bk

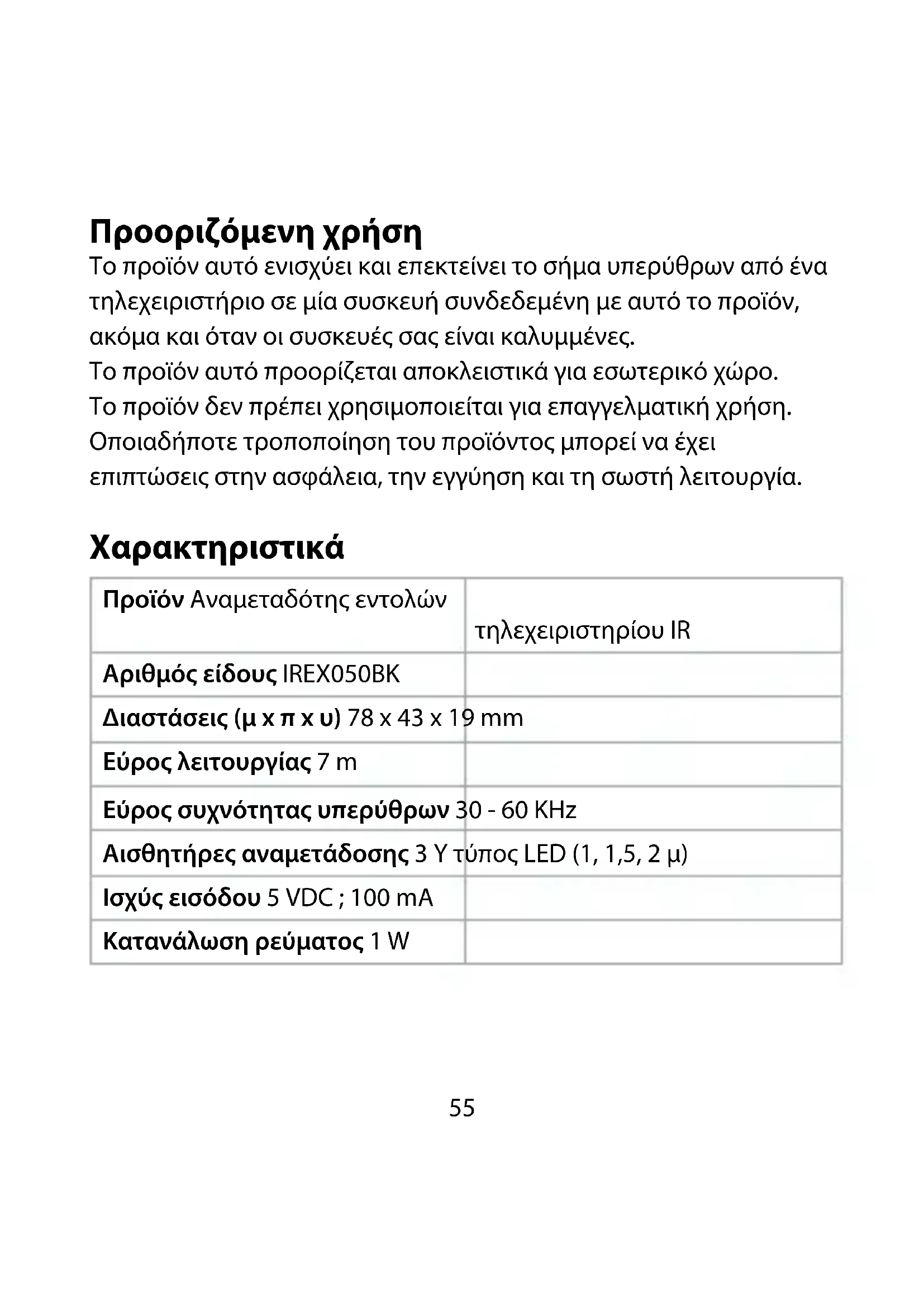

Προοριζόμενη χρήση

Το προϊόν αυτό ενισχύει και επεκτείνει το σήμα υπερύθρων από ένα τηλεχειριστήριο σε μία συσκευή συνδεδεμένη με αυτό το προϊόν, ακόμα και όταν οι συσκευές σας είναι καλυμμένες.

Το προϊόν αυτό προορίζεται αποκλειστικά για εσωτερικό χώρο. Το προϊόν δεν πρέπει χρησιμοποιείται για επαγγελματική χρήση. Οποιαδήποτε τροποποίηση του προϊόντος μπορεί να έχει επιπτώσεις στην ασφάλεια, την εγγύηση και τη σωστή λειτουργία.

Χαρακτηριστικά

Προϊόν Αναμεταδότης εντολών	τηλεχειριστηρίου IR
Αριθμός είδους IREX050BK
Διαστάσεις (μ x π x u) 78 x 43 x 19 mm
Εύρος λειτουργίας 7 m
Εύρος συχνότητας υπερύθρων 30 - 60 KHz
Αισθητήρες αναμετάδοσης 3 Y τύπος LED (1, 1,5, 2 μ)
Ισχύς εισόδου 5 VDC ; 100 mA
Κατανάλωση ρεύματος 1 W

Κύρια μέρη (εικόνα Α)

1 Αναμεταδότης εντολών τηλεχειριστηρίου IR
2 Óúpa Micro USB
3 Επέκταση IR

4 Καλώδιο Micro USB - USB
5 Bíδες (2x)
6 Θύρα δέκτη υπερύθρων Rx
7 Θύρα δέκτη υπερύθρων Τχ
8 Δέκτης IR

Οδηγίες ασφάλειας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Χρησιμοποιείτε το προϊόν μόνο σύμφωνα με αυτό το εγχειρίδιο.
• Μην χρησιμοποιείτε το προϊόν εάν οποιοδήποτε τμήμα του έχει ζημιά ή ελάττωμα. Αντικαταστήστε αμέσως μία χαλασμένη ή ελαττωματική συσκευή.
• Μην ρίχνετε κάτω το προϊόν και αποφύγετε τα τραντάγματα.
• Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, η συντήρηση του προϊόντος πρέπει να πραγματοποιείται μόνο από εξουσιοδοτημένο τεχνικό συντήρησης.
• Αποσυνδέστε το προϊόν από το ρεύμα και άλλες συσκευές αν προκύψει κάποιο πρόβλημα.
• Μην εκθέτετε το προϊόν σε νερό ή υγρασία.
• Μην ανοίγετε το προϊόν.
• Αν το καλώδιο ισχύος έχει βλάβη, πρέπει να αντικατασταθεί από ένα ειδικό καλώδιο ή εξοπλισμό του κατασκευαστή ή του σέρβις.
• Να χρησιμοποιείτε μόνο τα μέρη που παρέχονται.

Εγκατάσταση του προϊόντος

Βεβαιωθείτε ότι έχουν απενεργοποιηθεί όλες οι συσκευές που θέλετε να συνδέσετε.

1. Συνδέστε την επέκταση IR A ③ στη θύρα δέκτη υπερύθρων ΤχΑ⑦.
2. Στερεώστε το καλώδιο του δέκτη IR A ⑧ με τα άγκιστρα.
3. Συνδέστε το καλώδιο του Α ⑧ στη θύρα δέκτη υπερύθρων Rx Α⑥.
4. Τοποθετήστε τοΑ ⑧ κοντά στο τηλεχειριστήριο.
5. Τοποθετήστε τον αναμεταδότη εντολών τηλεχειριστηρίου IR Α① και Α③ κοντά στη συσκευή σας.
6. Συνδέστε το USB Micro USB - USB A ④ στη θύρα USB A ②.
7. Συνδέστε το Α ④ σε μία παροχή ισχύος.

Δήλωση συμμόρφωσης

Εμείς, η Nedis B.V. δηλώνουμε ως κατασκευαστής ότι το προϊόν IREX050BK από τη μάρκα μας Nedis ^® , το οποίο κατασκευάζεται στην Κίνα, έχει ελεγχθεί σύμφωνα με όλα τα σχετικά πρότυπα και κανονισμούς της ΕΚ και ότι όλοι οι έλεγχοι έχει ολοκληρωθεί με επιτυχία. Η δήλωση συμμόρφωσης περιλαμβάνει αλλά δεν περιορίζεται στον κανονισμό RED 2014/53/EU.

Το πλήρες κείμενο της δήλωσης συμμόρφωσης (και το δελτίο ασφάλεια όπου ισχύει) υπάρχει και είναι διαθέσιμο προς λήψη στο webshop.nedis.gr/IREX050BK#support

Για περισσότερες πληροφορίες σχετικά με τη δήλωση συμμόρφωσης, επικοινωνήστε με την υπηρεσία εξυπηρέτησης πελατών:

Web: www.nedis.com

E-mail: [e-mail]

Τηλ.: [phone] (ώρες γραφείου)

Nedis B.V., de Tweeling 28
