IREX050BK - Télécommande NEDIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prolongateur de télécommande RF
Marque	Nedis
Modèle	IREX050BK
Numéro d'article	IREX050BK
Dimensions (L x l x H)	78 x 43 x 19 mm
Alimentation	5 VDC, 100 mA via port micro USB
Consommation électrique	1 W
Portée de fonctionnement	7 m
Plage de fréquences	Infrarouge
Nombre de sondes IR fournies	3 (longueurs : 1 m, 1,5 m, 2 m)
Fonctions principales	Amplifier et étendre le signal infrarouge d'une télécommande vers un appareil dissimulé
Utilisation prévue	Intérieur uniquement, usage non professionnel
Consignes de sécurité	Ne pas exposer à l'eau ou l'humidité ; ne pas ouvrir le produit ; débrancher en cas de problème ; réparation par un technicien qualifié uniquement
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Accessoires inclus	Prolongateur RF, 3 sondes IR (1 m, 1,5 m, 2 m), câble micro USB, récepteur IR, 2 vis, crochets

FOIRE AUX QUESTIONS - IREX050BK NEDIS

Comment installer le prolongateur de télécommande Nedis IREX050BK ?

Assurez-vous que tous les appareils sont hors tension. Branchez le prolongateur IR (③) dans le port Tx (⑦). Fixez le câble du récepteur IR (⑧) à l'aide des crochets, puis branchez-le dans le port Rx (⑥). Placez le récepteur près de la télécommande et le prolongateur près de l'appareil. Branchez le câble micro USB (④) dans le port USB (②) puis sur une source d'alimentation.

Quelle est la portée maximale du prolongateur ?

La portée de fonctionnement est de 7 mètres en champ libre.

Combien de sondes infrarouges sont fournies ?

Le kit inclut 3 sondes IR de type Y avec des longueurs de 1 m, 1,5 m et 2 m.

Le prolongateur fonctionne-t-il avec toutes les télécommandes ?

Oui, il amplifie et étend le signal infrarouge de n'importe quelle télécommande standard fonctionnant en infrarouge.

Quelle est l'alimentation requise ?

L'alimentation se fait via un câble micro USB (fourni) avec une entrée de 5 VDC et 100 mA. La consommation est de 1 W.

Que faire si le prolongateur ne fonctionne pas ?

Vérifiez les connexions des câbles IR et assurez-vous que l'alimentation est branchée. Si le problème persiste, débranchez l'appareil et contactez un technicien qualifié. Ne pas ouvrir le produit.

Puis-je utiliser le prolongateur à l'extérieur ?

Non, le produit est conçu pour un usage intérieur uniquement. Ne pas l'exposer à l'eau ou à l'humidité.

Comment nettoyer l'appareil ?

Nettoyez-le avec un chiffon sec et doux. N'utilisez pas de solvants ni de produits abrasifs.

Y a-t-il des voyants lumineux sur le produit ?

Les sondes IR sont dotées de LED qui indiquent le fonctionnement lors de la transmission du signal.

Le produit est-il garanti ?

Nedis offre une garantie conformément à la législation en vigueur. Pour plus d'informations, consultez le manuel détaillé en ligne sur ned.is/irex050bk.

MODE D'EMPLOI IREX050BK NEDIS

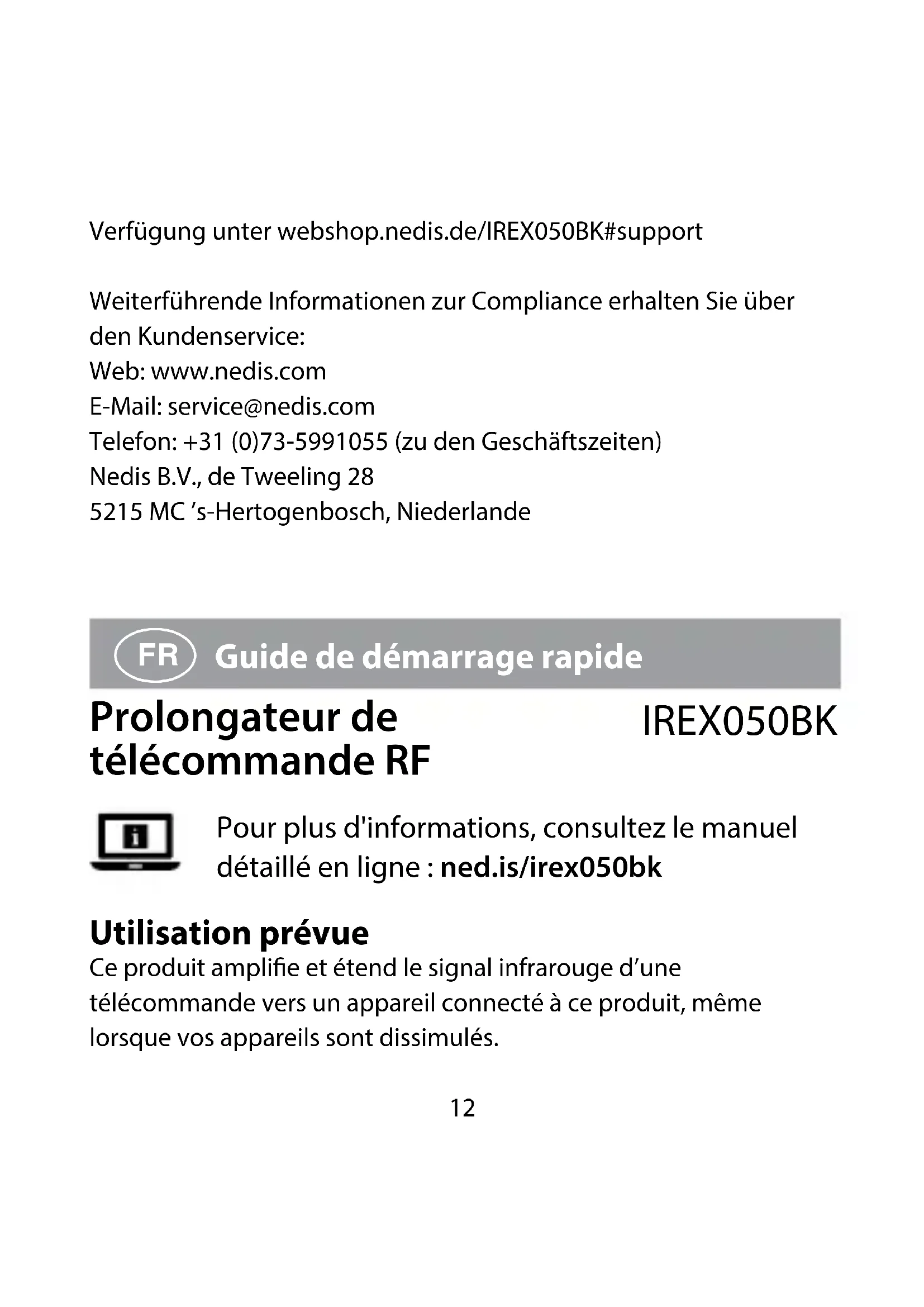

FR Guide de démarrage rapide

Prolongateur de télécommande RF

IREX050BK

Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/irex050bk

Utilisation prévue

Ce produit amplifie et étend le signal infrarouge d'une télécommande vers un appareil connecté à ce produit, même lorsque vos appareils sont dissimulés.

Le produit est prévu pour un usage intérieur uniquement.

Le produit n'est pas destiné à un usage professionnel.

Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Spécifications

Produit Prolongateur de télécommandeRF

Article numéro IREX050BK

Dimensions (L x l x H) 78 x 43 x 19 mm

Portée de fonctionnement 7 m

Plage de fréquences infrarouges

Sondes de prolongation 3 LED de type Y (1, 1,5, 2 m)

Puissance d'entrée 5 VDC ; 100 mA

Consommation d'énergie 1 W

Pièces principales (image A)

1 Prolongateur de télécommande RF

2 Port micro USB

3 Prolongateur IR
4 Câble Micro USB
5 Vis (2x)

6 Port du récepteur infrarouge Rx

7 Port du récepteur infrarouge Tx 8 Récepteur IR

Consignes de sécurité

ARTISSEMENT

• Utilisez le produit uniquement comme décrit dans le présent manuel.
• Ne pas utiliser le produit si une pièce est endommagée ou défectueuse. Remplacer immédiatement un appareil endommagé ou défectueux.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ce produit ne peut être réparé que par un technicien qualifié afin de réduire les risques d'électrocution.
• Débrancher le produit de la prise secteur et de tout autre équipement en cas de problème.
• Ne pas exposer le produit à l'eau ou à l'humidité.
• Ne pas ouvrir le produit.
• Si le câble d'alimentation est endommagé, il doit être remplacé par un câble ou un ensemble spécial disponible auprès du fabricant ou de son agent de service.
• Utilisez uniquement des pièces fournies.

Installer le produit

Assurez-vous que tous les appareils que vous souhaitez connecter soient hors tension.

1. Branchez le prolongateur IR A ③ dans le port du récepteur infrarouge Tx A ⑦.
2. Fixez le câble du récepteur IR A ⑧ en à l'aide de crochets.
3. Branchez le câble du A ⑧ dans le port du récepteur infrarouge Rx A ⑥.
4. Placez A ⑧ près de la télécommande.
5. Placez le prolongateur de télécommande IR A ① et A ③ près de votre appareil.
6. Branchez le câble micro USB A ④ dans le port USB A②.
7. Branchez A ④ sur une source d'alimentation.

Déclaration de conformité

Nous, Nedis B.V., déclarons en tant que fabricant que le produit IREX050BK de notre marque Nedis ^ , produit en Chine, a été testé conformément à toutes les normes et réglementations CE en vigueur et que tous les tests ont été réussis. Cela inclut, sans toutefois s'y limiter, la directive RED 2014/53/UE.

La Déclaration de conformité complète (et la fiche de sécurité le cas échéant) peut être trouvée et téléchargée via webshop.nedis.fr/IREX050BK#support

Pour plus d'informations sur la conformité, contactez le service client :

Site Web : www.nedis.com

E-mail : [e-mail]

Téléphone : [phone] (pendant les heures de bureau)

Nedis B.V., de Tweeling 28

5215 MC 's-Hertogenbosch, Pays-Bas
