GEBRUIKSAANWIJZING IREX050BK NEDIS

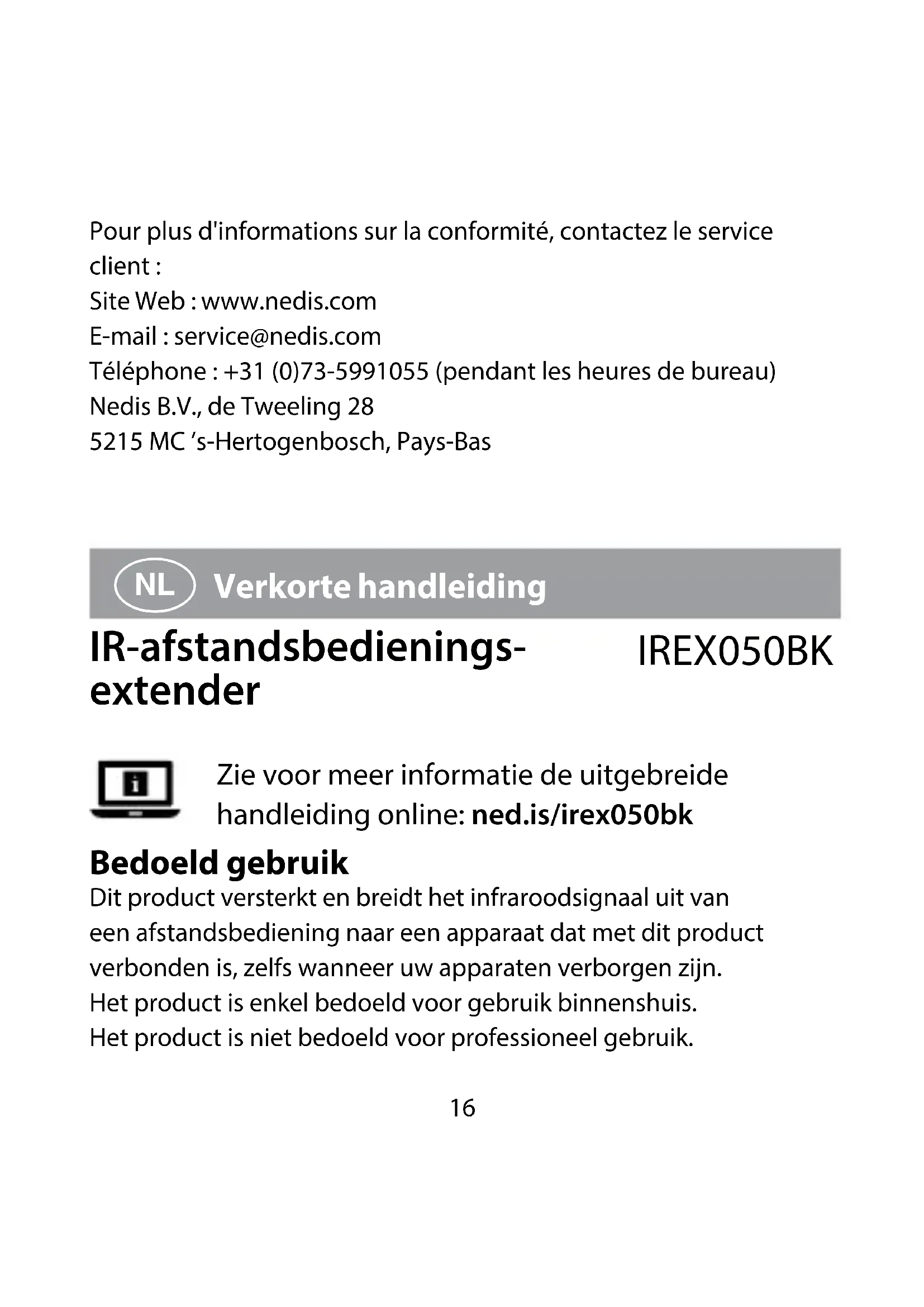

Verkorte handleiding

IR-afstandsbedienings-extender

IREX050BK

Zie voor meer informatie de uitgebreide handleiding online: ned.is/irex050bk

Bedoeld gebruik

Dit product versterkt en breidt het infraroodsignaal uit van een afstandsbediening naar een apparaat dat met dit product verbonden is, zelfs wanneer uw apparaten verborgen zijn. Het product is enkel bedoeld voor gebruik binnenshuis. Het product is niet bedoeld voor professioneel gebruik.

Elke wijziging van het product kan gevolgen hebben voor veiligheid, garantie en correcte werking.

Specifications

Product IR-afstandsbedieningsextender
Artikelnummer IREX050BK
Afmetingen (l x b x h) 78 x 43 x 19 mm
Werkingsbereik 7 m
Infraroodfrequentiebereik 30 - 60 KHz
Extendersondes 3 Y-type controlelampjes (1, 1,5, 2 m)
Ingangsvermogen 5 VDC ; 100 mA
Stroomverbruik 1 W

Belangrijkste onderdelen (afbeelding A)

1 IR-afstandsbedienings-extender
2 Micro USB-poort
3 IR-extender
4 Micro USB - USB-kabel
5 Schroeven (2x)

6 Infrarood ontvangerpoort Rx
7 Infrarood
ontvangerpoort Tx
8 IR-ontvanger

Veiligheidsvoorschriften

VARSCHUWING

• Gebruik het product alleen zoals beschreven in deze handleiding.
• Gebruik het product niet als een onderdeel beschadigd of defect is. Vervang een beschadigd of defect apparaat onmiddellijk.
• Laat het product niet vallen en voorkom stoten.
• Dit product mag voor onderhoud alleen worden geopend door een erkend technicus om het risico op elektrische schokken te verkleinen.
• Koppel het product los van het stopcontact en van andere apparatuur als er zich problemen voordoen.
• Stel het product niet bloot aan water of vocht.
• Open het product niet.
• Als het netsnoer beschadigd is, moet het worden vervangen met een speciale kabel of module dat verkrijgbaar is bij de fabrikant of zijn onderhoudsmonteur.
• Gebruik alleen de meegeleverde onderdelen.

Het product installeren

Controleer of alle apparaten die u wilt aansluiten uitgeschakeld zijn.

1. Steek de IR-extender A ③ in de infrarood ontvangerpoort Tx A ⑦.

2. Bevestig de kabel van de IR-ontvanger A ⑧ m.b.v. de haken.

3. Steek de kabel van A ⑧ in de infrarood ontvangerpoort Rx A⑥.
4. Plaats A ⑧ in de buurt van de afstandsbediening.
5. Plaats de IR-afstandsbedieningsextender A ① en A ③ in de buurt van uw apparaat.
6. Steek de micro USB - USB-kabel A ④ in de USB-poort A ②.
7. Steek A ④ in een voedingsbron.

Verklaring van overeenstemming

Wij, Nedis B.V. verklaren als fabrikant dat het product IREX050BK van ons merk Nedis ^® , geproduceerd in China, is getest conform alle relevante CE-normen en voorschriften en dat alle tests met succes zijn doorstaan. Dit omvat, maar is niet beperkt tot de richtlijn RED 2014/53/EU.

De volledige conformiteitsverklaring (en het blad met veiligheidsgegevens indien van toepassing) kan worden gevonden en gedownload via webshop.nedis.nl/IREX050BK#support

Voor andere informatie met betrekking tot de naleving neemt u contact op met de klantenservice:

Web: www.nedis.nl

Email: [e-mail]

Telefoon: [phone] (tijdens kantooruren)

5215 MC 's-Hertogenbosch, Alankomaat
