Tip de produs	Prelungitor telecomandă RF
Marcă	Nedis
Model	IREX050BK
Număr articol	IREX050BK
Dimensiuni (L x l x H)	78 x 43 x 19 mm
Alimentare	5 VDC, 100 mA prin port micro USB
Consum electric	1 W
Raza de acțiune	7 m
Gama de frecvențe	Infraroșu
Număr de sonde IR furnizate	3 (lungimi: 1 m, 1,5 m, 2 m)
Funcții principale	Amplifică și extinde semnalul infraroșu al unei telecomenzi către un dispozitiv ascuns
Utilizare prevăzută	Interior numai, utilizare neprofesională
Instrucțiuni de siguranță	Nu expuneți la apă sau umiditate; nu deschideți produsul; deconectați în caz de probleme; reparare de către un tehnician calificat numai
Întreținere și curățare	Curățați cu o cârpă uscată și moale. Nu utilizați produse abrazive.
Accesorii incluse	Prelungitor RF, 3 sonde IR (1 m, 1,5 m, 2 m), cablu micro USB, receptor IR, 2 șuruburi, cârlige

Întrebări frecvente - IREX050BK NEDIS

Cum se instalează prelungitorul de telecomandă Nedis IREX050BK ?

Asigurați-vă că toate dispozitivele sunt deconectate de la alimentare. Conectați prelungitorul IR (③) în portul Tx (⑦). Fixați cablul receptorului IR (⑧) cu ajutorul cârligelor, apoi conectați-l în portul Rx (⑥). Plasați receptorul lângă telecomandă și prelungitorul lângă dispozitiv. Conectați cablul micro USB (④) în portul USB (②) și apoi la o sursă de alimentare.

Care este raza maximă de acțiune a prelungitorului ?

Raza de acțiune este de 7 metri în câmp liber.

Câte sonde infraroșii sunt furnizate ?

Kitul include 3 sonde IR de tip Y cu lungimi de 1 m, 1,5 m și 2 m.

Funcționează prelungitorul cu toate telecomenzile ?

Da, amplifică și extinde semnalul infraroșu al oricărei telecomenzi standard care funcționează în infraroșu.

Care este alimentarea necesară ?

Alimentarea se face printr-un cablu micro USB (furnizat) cu o intrare de 5 VDC și 100 mA. Consumul este de 1 W.

Ce trebuie făcut dacă prelungitorul nu funcționează ?

Verificați conexiunile cablurilor IR și asigurați-vă că alimentarea este conectată. Dacă problema persistă, deconectați dispozitivul și contactați un tehnician calificat. Nu deschideți produsul.

Pot folosi prelungitorul în exterior ?

Nu, produsul este destinat utilizării interior numai. Nu expuneți la apă sau umiditate.

Cum se curăță dispozitivul ?

Curățați-l cu o cârpă uscată și moale. Nu utilizați solvenți sau produse abrazive.

Există indicatoare luminoase pe produs ?

Sondele IR sunt echipate cu LED-uri care indică funcționarea în timpul transmiterii semnalului.

Produsul este garantat ?

Nedis oferă o garanție conform legislației în vigoare. Pentru mai multe informații, consultați manualul detaliat online la ned.is/irex050bk.

MANUAL DE UTILIZARE IREX050BK NEDIS

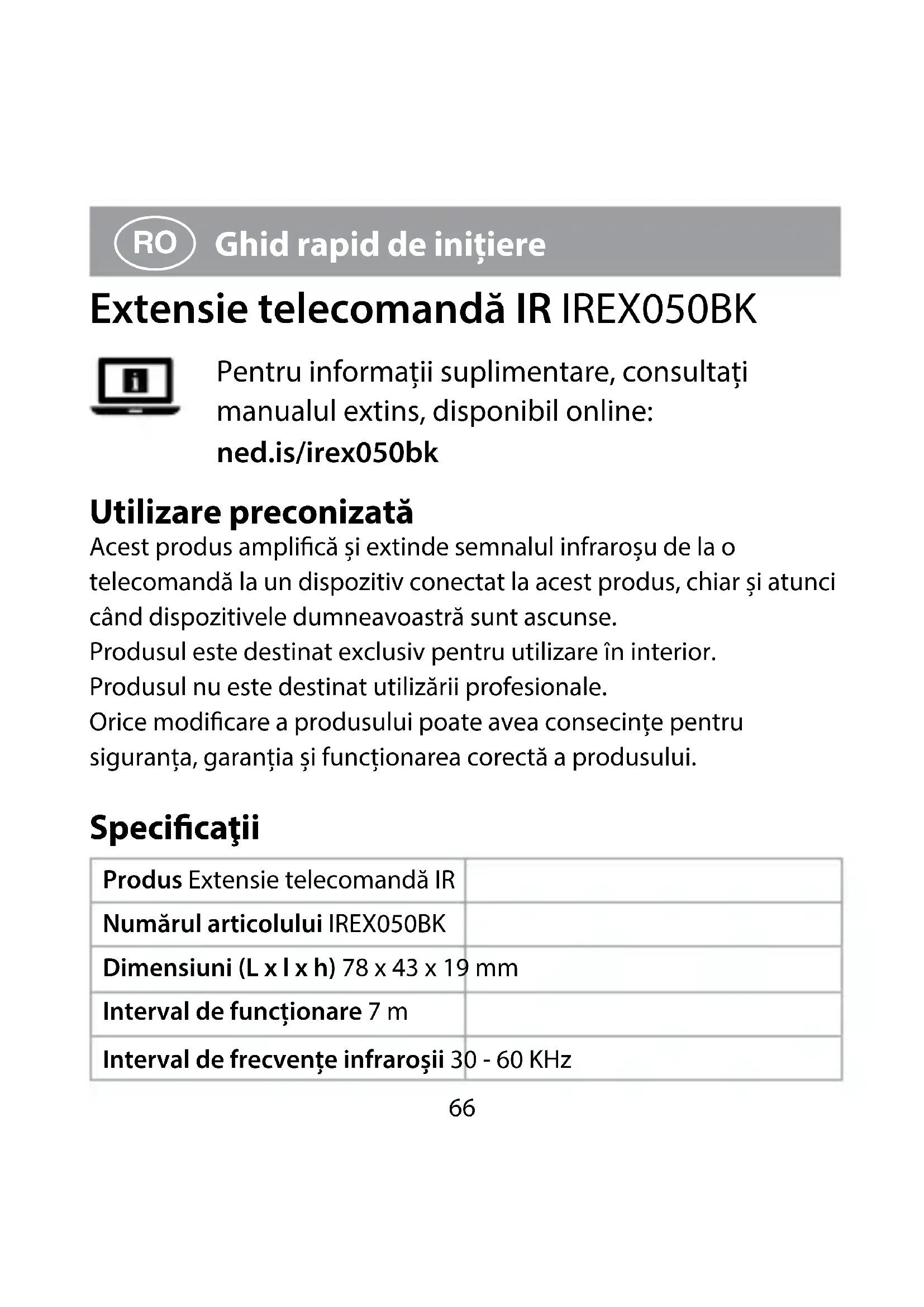

Ghid rapid de inițiere 66

A

IR Remote Control Extender IREX050BK

For more information see the extended manual online: ned.is/irex050bk

Intended use

Pentru informații suplimentare, consultați manualul extins, disponibil online: ned.is/irex050bk

Utilizare preconizată

Acest produs amplifică și extinde semnalul infraroșu de la o telecomandă la un dispozitiv conectat la acest produs, chiar și atunci când dispozitivele dumneavoastră sunt ascunse.

Produsul este destinat exclusiv pentru utilizare în interior. Produsul nu este destinat utilizării profesionale.

Orice modificare a produsului poate avea consecințe pentru siguranța, garanția și funcționarea corectă a produsului.

Specificații

Produs Extensie telecomandă IR
Numărul articolului IREX050BK
Dimensiuni (L x l x h) 78 x 43 x 19 mm
Interval de funcționare 7 m
Interval de frecvențe infraroșii 30 - 60 KHz

Sondele extensiei 3 LED-uri de tip Y (1, 1,5, 2 m)

Energie electrică de intrare 5 VDC ; 100 mA

Consum de electricitate 1 W

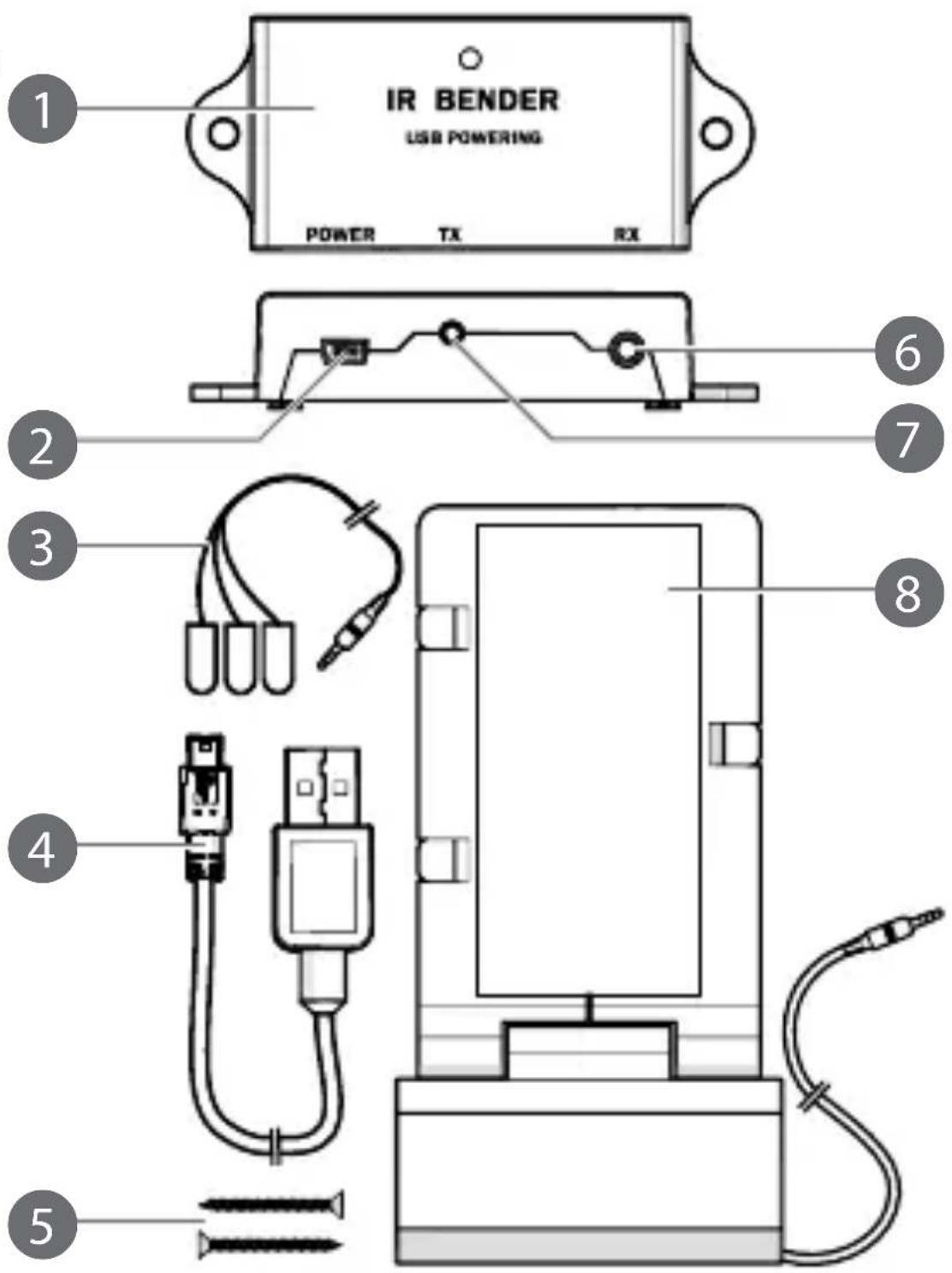

Piese principale (imagine A)

1 Extensie telecomandă IR
2 Port micro USB
3 Extensie IR
4 Cablu Micro USB - USB

5 Şuruburi (2x)
6 Port receptor IR Rx
7 Port receptor IR Tx
8 Receptor IR

Instrucțiuni de siguranță

ADVERTISEMENT

• Folositi produsul exclusiv conform descrierii din acest manual.
• Nu folosiți produsul dacă o piesă este deteriorată sau defectă. Înlocuiti imediat un dispozitiv deteriorat sau defect.
• Nu lăsați produsul să cadă și evitați ciocnirile elastice.
• Service-ul asupra acestui produs poate fi realizat doar de către un tehnician calificat pentru întreținere, pentru a reduce riscul de electrocutare.
• Deconectați produsul de la priza electrică și de la alte echipamente în cazul în care apar probleme.
• Nu expuneți produsul la apă sau umezeală.

• Nu deschideți produsul.

• Dacă este aariat cablul electric, acesta trebuie înlocuit cu un cablu special sau un ansamblu disponibil de la producător sau agentul său de service.

• Folosiți numai piesele furnizate.

Instalarea produsului

Verificați dacă toate dispozitivele pe care doriți să le conectați au fost oprite.

1. Conectați extensia IR A ③ în portul receptorului IR Tx A ⑦.
2. Fixați cablul receptorului IR A ⑧ cu ajutorul cârligelor.
3. Conectați cablul A ⑧ în portul receptorului IR Rx A ⑥.
4. Aşezati A ⑧ lângă telecomandă.
5. Aşezati extensia telecomenzii IR A ① și A ③ lângă dispozitiv.
6. Conectați cablul micro USB - USB A ④ în portul USB A ②.
7. Conectați A ④ la sursa electrică.

Declaratie de conformitate

Noi, Nedis B.V., declarăm, în calitate de producător, că produsul IREX050BK de la marca noastră Nedis, fabricat în China, a fost testat în conformitate cu toate standardele CE și reglementările relevante și că toate testele au fost trecute cu succes. Aceasta include, dar nu se limitează la directiva RED 2014/53/UE.

Declarația de conformitate completă (și fișa tehnică de securitate, dacă este cazul) pot fi găsite și descărcate prin intermediul webshop.nedis.ro/IREX050BK#support

Pentru informații suplimentare privind respectarea conformității, contactați serviciul clienti:

Site web: www.nedis.com

E-mail: [e-mail]

Telefon: [phone] (în timpul orelor de program)

Nedis B.V., de Tweeling 28

5215 MC 's-Hertogenbosch, Olanda
