Typ produktu	RF predlžovač diaľkového ovládania
Značka	Nedis
Model	IREX050BK
Číslo výrobku	IREX050BK
Rozmery (D x Š x V)	78 x 43 x 19 mm
Napájanie	5 VDC, 100 mA cez micro USB port
Spotreba energie	1 W
Pracovný dosah	7 m
Frekvenčný rozsah	Infračervené
Počet dodaných IR sond	3 (dĺžky: 1 m, 1,5 m, 2 m)
Hlavné funkcie	Zosilniť a rozšíriť infračervený signál z diaľkového ovládania k skrytému zariadeniu
Určené použitie	Iba do interiéru, neprofesionálne použitie
Bezpečnostné pokyny	Nevystavujte vode alebo vlhkosti; neotvárajte výrobok; v prípade problému odpojte; opravy iba kvalifikovaným technikom
Údržba a čistenie	Čistite suchou a mäkkou handričkou. Nepoužívajte abrazívne prostriedky.
Súčasťou balenia	RF predlžovač, 3 IR sondy (1 m, 1,5 m, 2 m), micro USB kábel, IR prijímač, 2 skrutky, háčiky

Často kladené otázky - IREX050BK NEDIS

Ako nainštalovať predlžovač diaľkového ovládania Nedis IREX050BK?

Uistite sa, že všetky zariadenia sú vypnuté. Pripojte IR predlžovač (③) do portu Tx (⑦). Upevnite kábel IR prijímača (⑧) pomocou háčikov a potom ho pripojte do portu Rx (⑥). Umiestnite prijímač blízko diaľkového ovládania a predlžovač blízko zariadenia. Pripojte micro USB kábel (④) do USB portu (②) a potom do zdroja napájania.

Aký je maximálny dosah predlžovača?

Pracovný dosah je 7 metrov na voľnom priestranstve.

Koľko infračervených sond je dodávaných?

Súprava obsahuje 3 IR sondy typu Y s dĺžkami 1 m, 1,5 m a 2 m.

Funguje predlžovač so všetkými diaľkovými ovládaniami?

Áno, zosilňuje a rozširuje infračervený signál z akéhokoľvek štandardného diaľkového ovládania pracujúceho v infračervenom spektre.

Aký je požadovaný zdroj napájania?

Napájanie je cez micro USB kábel (súčasťou balenia) so vstupom 5 VDC a 100 mA. Spotreba je 1 W.

Čo robiť, ak predlžovač nefunguje?

Skontrolujte pripojenia IR káblov a uistite sa, že je napájanie zapojené. Ak problém pretrváva, odpojte zariadenie a kontaktujte kvalifikovaného technika. Neotvárajte výrobok.

Môžem používať predlžovač vonku?

Nie, výrobok je určený na použitie iba v interiéri. Nevystavujte ho vode ani vlhkosti.

Ako čistiť zariadenie?

Čistite ho suchou a mäkkou handričkou. Nepoužívajte rozpúšťadlá ani abrazívne prostriedky.

Sú na výrobku svetelné indikátory?

IR sondy sú vybavené LED, ktoré indikujú činnosť pri prenose signálu.

Je výrobok zaručený?

Nedis poskytuje záruku v súlade s platnou legislatívou. Viac informácií nájdete v podrobnom manuáli online na ned.is/irex050bk.

NÁVOD NA OBSLUHU IREX050BK NEDIS

Viac informácií nájdete v rozšírenom návode online:ned.is/irex050bk

Určené použitie

Tento výrobok zosilňuje a rozširuje pôsobenie infračerveného signálu z dial'kového ovládača do zariadenia pripojeného k tomuto výrobku, aj ked'sú vaše zariadenia skryté.

Výrobok je určený len na použitie vo vnútri.

Výrobok nie je určený na profesionálne použitie.

Každá zmena výrobku môže mať následky na bezpečnosť, záruku a správne fungovanie.

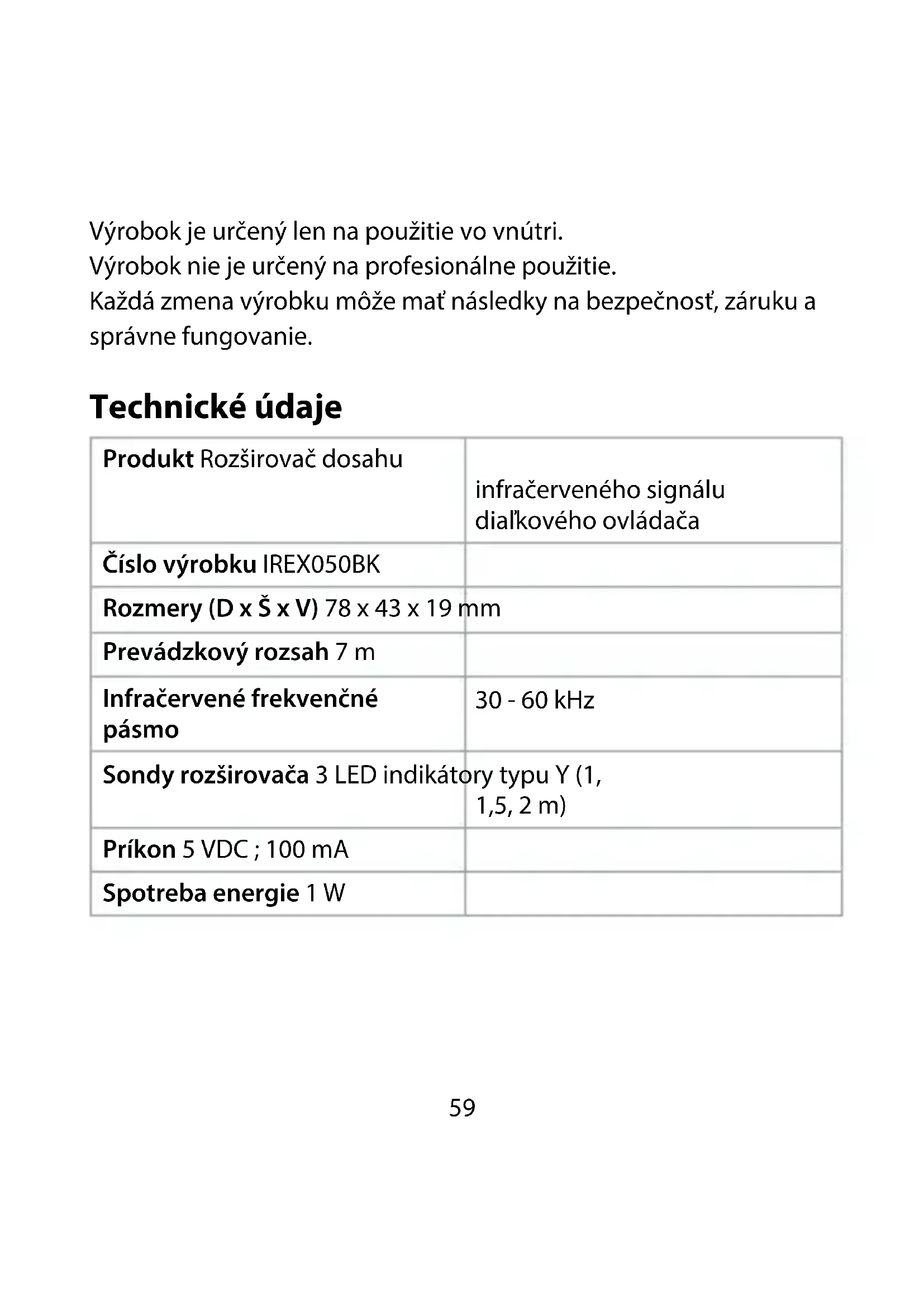

Technické údaje

Produkt Rozširovač dosahu	infračerveného signálu dial'kového ovládača
Číslo výrobku IREX050BK
Rozmery (D x Š x V) 78 x 43 x 19 mm
Prevádzkový rozsah 7 m
Infračervené frekvenčné pásmo	30 - 60 kHz
Sondy rozširovača 3 LED indikátory typu Y (1, 1,5, 2 m)
Príkon 5 VDC ; 100 mA
Spotreba energie 1 W

Hlavné časti (obrázok A)

4 Kábel micro USB - USB
5 Skrutky (2x)
6 Port infračerveného prijímača Rx
7 Port infračerveného prijímača Tx
8 Infračervený prijímač

Bezpečnostné pokyny

VAROVANIE

• Výrobok používajte len podľa opisu v tomto návode.
• Výrobok nepoužívajte, ak je jeho časť poškodená alebo chybná. Poškodené alebo chybné zariadenie okamžite vymeňte.
• Dávajte pozor, aby vám výrobok nepadol a zabráňte nárazom.
• Servis tohto výrobku môže vykonávať len kvalifikovaný technik, aby sa znížilo nebezpečenstvo poranenia elektrickým prúdom.
• Ak sa vyskytnú problémy, výrobok odpojte od sietovej zásuvky a iného zariadenia.
• Výrobok nevystavujte vode alebo vlhkosti.
  • Výrobok neotvárajte.
• Ak dôjde k poškodeniu napájacieho kábla, musí sa vymenit za špeciálny kábel alebo zostavu dostupné od výrobcu alebo servisného zástupcu.

- Používajte len dodané diely.

Inštalácia výrobku

Uistite sa, že sú vypnuté všetky zariadenia, ktoré chcete pripojiť.

Spoločnosť Nedis B.V. ako výrobca vyhlasuje, že výrobok IREX050BK našej značky Nedis ^® , vyrobený v Číne, bol preskúšaný podľa všetkých príslušných noriem a smerníc CE a že všetky skúšky boli ukončené úspešne. Medzi ne okrem iného patrí smernica RED 2014/53/EÚ.

Úplné znenie Vyhlásenia o zhode (a prípadnú kartu bezpečnostných údajov) môžete nájst' a stiahnuť na webshop.nedis.sk/IREX050BK#support

Ak potrebujete d'alšie informácie o zhode, obrátte sa na zákaznícky servis:

Web: www.nedis.com

E-mail: [e-mail]

Tel.: [phone] (počas úradných hodín)

Nedis B.V., de Tweeling 28

5215 MC 's-Hertogenbosch, Holandsko
