IREX050BK - Pilot NEDIS - Bezpłatna instrukcja obsługi

Typ produktu	Przedłużacz pilota RF
Marka	Nedis
Model	IREX050BK
Numer artykułu	IREX050BK
Wymiary (dł. x szer. x wys.)	78 x 43 x 19 mm
Zasilanie	5 VDC, 100 mA przez port micro USB
Pobór mocy	1 W
Zasięg działania	7 m
Zakres częstotliwości	Podczerwień
Liczba dostarczonych sond IR	3 (długości: 1 m, 1,5 m, 2 m)
Główne funkcje	Wzmacnianie i rozszerzanie sygnału podczerwieni z pilota do ukrytego urządzenia
Przeznaczenie	Tylko do użytku wewnątrz pomieszczeń, nieprofesjonalnego
Zalecenia bezpieczeństwa	Nie narażać na kontakt z wodą ani wilgocią; nie otwierać produktu; odłączyć w przypadku problemów; naprawa wyłącznie przez wykwalifikowanego technika
Konserwacja i czyszczenie	Czyścić suchą, miękką ściereczką. Nie używać produktów ściernych.
Dołączone akcesoria	Przedłużacz RF, 3 sondy IR (1 m, 1,5 m, 2 m), kabel micro USB, odbiornik IR, 2 śruby, haczyki

Często zadawane pytania - IREX050BK NEDIS

Jak zainstalować przedłużacz pilota Nedis IREX050BK?

Upewnij się, że wszystkie urządzenia są odłączone od zasilania. Podłącz przedłużacz IR (③) do portu Tx (⑦). Przymocuj kabel odbiornika IR (⑧) za pomocą haczyków, a następnie podłącz go do portu Rx (⑥). Umieść odbiornik w pobliżu pilota, a przedłużacz w pobliżu urządzenia. Podłącz kabel micro USB (④) do portu USB (②), a następnie do źródła zasilania.

Jaki jest maksymalny zasięg przedłużacza?

Zasięg działania wynosi 7 metrów w wolnej przestrzeni.

Ile sond na podczerwień jest dostarczanych?

Zestaw zawiera 3 sondy IR typu Y o długościach 1 m, 1,5 m i 2 m.

Czy przedłużacz działa ze wszystkimi pilotami?

Tak, wzmacnia i rozszerza sygnał podczerwieni dowolnego standardowego pilota działającego na podczerwień.

Jakie jest wymagane zasilanie?

Zasilanie odbywa się przez kabel micro USB (w zestawie) z wejściem 5 VDC i 100 mA. Pobór mocy wynosi 1 W.

Co zrobić, jeśli przedłużacz nie działa?

Sprawdź połączenia kabli IR i upewnij się, że zasilanie jest podłączone. Jeśli problem nie ustąpi, odłącz urządzenie i skontaktuj się z wykwalifikowanym technikiem. Nie otwieraj produktu.

Czy mogę używać przedłużacza na zewnątrz?

Nie, produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Nie narażać go na kontakt z wodą ani wilgocią.

Jak czyścić urządzenie?

Czyść je suchą, miękką ściereczką. Nie używaj rozpuszczalników ani produktów ściernych.

Czy produkt ma wskaźniki świetlne?

Sondy IR są wyposażone w diody LED, które wskazują działanie podczas transmisji sygnału.

Czy produkt jest objęty gwarancją?

Firma Nedis udziela gwarancji zgodnie z obowiązującymi przepisami. Aby uzyskać więcej informacji, zapoznaj się ze szczegółową instrukcją online na stronie ned.is/irex050bk.

INSTRUKCJA OBSŁUGI IREX050BK NEDIS

Przewodnik Szybki start 50

Przewodnik Szybki start

Przedłużacz pilota na podczerwień

IREX050BK

Więcej informacji znajdziesz w rozszerzonej instrukcji obsługi online: ned.is/irex050bk

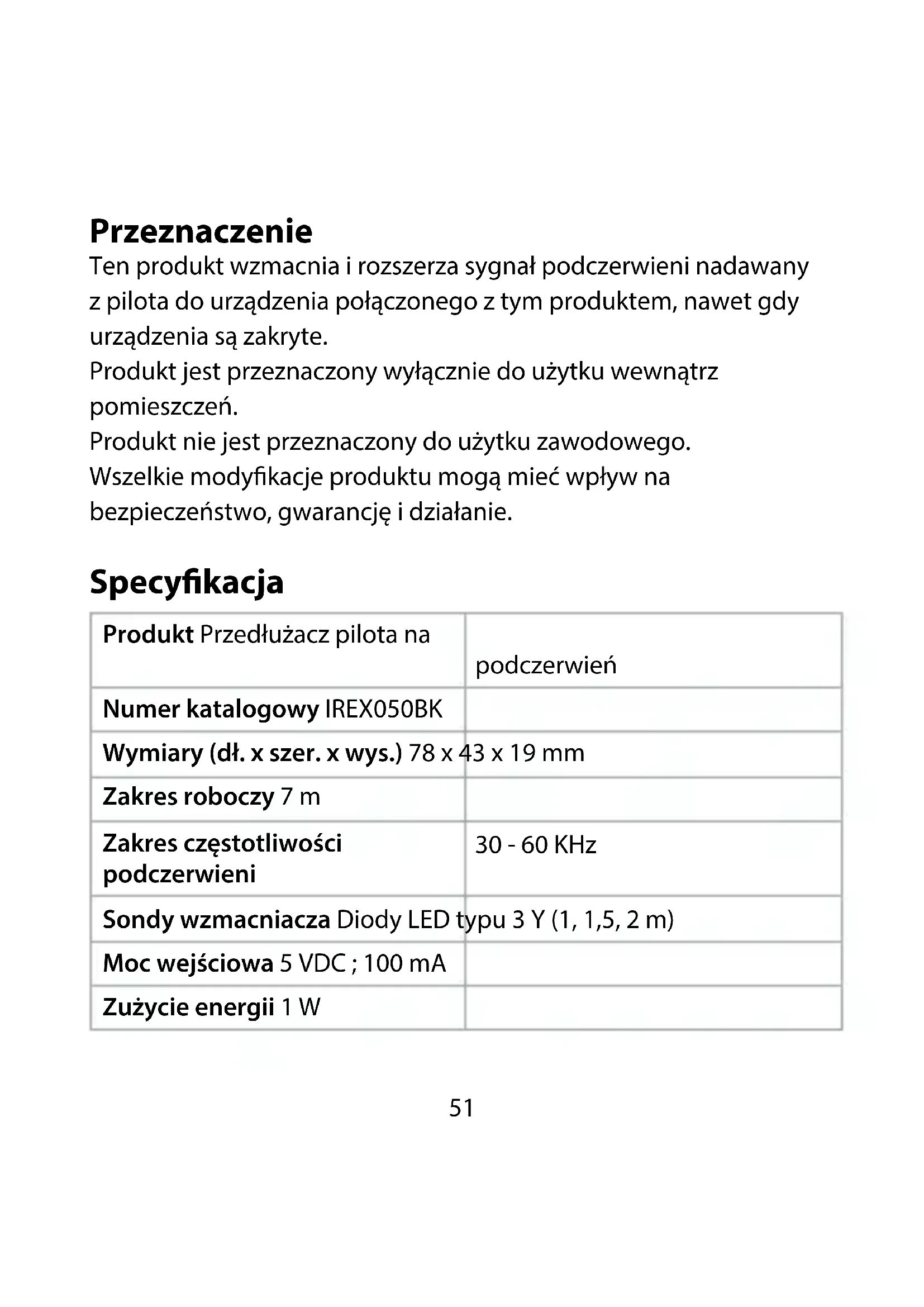

Przeznaczenie

Ten produkt wzmacnia i rozszerza sygnał podczerwieni nadawany z pilota do urządzenia połączonego z tym produktem, nawet gdy urządzenia są zakryte.

Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.

Produkt nie jest przeznaczony do użytku zawodowego.

Wszelkie modyfikacje produktu mogą mieć wpływ na bezpieczeństwo, gwarancję i działanie.

Specyfikacja

Produkt Przedłużacz pilota na	podczerwień
Numer katalogowy IREX050BK
Wymiary (dł. x szer. x wys.) 78 x 43 x 19 mm
Zakres roboczy 7 m
Zakres częstotliwości podczerwieni	30 - 60 KHz
Sondy wzmacniacza Diody LED typu 3 Y (1, 1,5, 2 m)
Moc wejściowa 5 VDC ; 100 mA
Zużycie energii 1 W

Główne części (rysunek A)

1 Przedłużacz pilota na podczerwień
2 Gniazdo micro USB
3 Wzmacniacz podczerwieni
4 Kabel Micro USB - USB
5 Śrubki (2x)

6 Gniazdo odbiornika podc- zerwieni Rx
7 Gniazdo odbiornika podc- zerwieni Tx
8 Odbiornik podczerwieni

Instrukcje bezpieczeństwa

OSTRZEŻENIE

• Urządzenie należy eksploatować wyłącznie w sposób opisany w niniejszej instrukcji.
• Nie używaj produktu, jeśli jakakolwiek jego część jest zniszczona lub uszkodzona. Natychmiast wymień uszkodzone lub wadliwe urządzenie.
• Nie upuszczaj produktu i unikaj uderzania go.
• Ten produkt może być serwisowany wyłącznie przez wykwalifikowanego serwisanta, aby zmniejszyć ryzyko porażenia prądem elektrycznym.
• Jeśli wystąpią problemy, odłącz urządzenie od gniazdka elektrycznego i innych urządzeń.
• Nie narażaj produktu na działanie wody lub wilgoci.

• Produktu nie wolno otwierać.

• W przypadku uszkodzenia przewodu zasilającego należy wymienić go z użyciem specjalnego zestawu do kabli, dostępnego u producenta lub u agenta serwisowego.

• Używać tylko dostarczonych części.

Instalowanie produktu

Upewnij się, że wszystkie urządzenia, które chcesz podłączyć, zostały wyłączone.

1. Podłącz wzmacniacz podczerwieni A ③ do gniazda odbiornika podczerwieni Tx A ⑦.
2. Zamocuj kabel odbiornika podczerwieni A ⑧ za pomocą haczyków.
3. Podłącz kabel ⑧ Rx do gniazda odbiornika podczerwieni A A⑥.
4. Umieść A ⑧ obok pilota.
5. Umieść wzmacniacz sygnału podczerwieni dla pilota A ① i A ③ w pobliżu urządzenia.
6. Podłącz kabel Micro USB - USB A ④ do gniazda USB A ②.
7. Podłącz A ④ do gniazdka sieciowego.

Deklaracja zgodności

Niniejszym firma Nedis B.V. deklaruje jako producent, że produkt IREX050BK naszej marki Nedis ^® , produkowany w Chinach, został przetestowany zgodnie ze wszystkimi odpowiednimi normami i przepisami WE oraz że we wszystkich testach uzyskał on pozytywny

rezultat. Obejmuje to, ale nie ogranicza się do rozporządzenia RED 2014/53/UE.

Pełną deklarację zgodności (oraz kartę danych bezpieczeństwa, jeśli dotyczy) można znaleźć i pobrać tutaj: webshop.nedis.pl/IREX050BK#support

Aby uzyskać dodatkowe informacje dotyczące zgodności, skontaktuj się z obsługą klienta:

Strona www: www.nedis.com

E-mail: [e-mail]

Telefon: [phone] (w godzinach pracy)

Nedis B.V., de Tweeling 28

5215 MC 's-Hertogenbosch, Holandia.
